Az előadás a hatályos OTSZ és a megjelent villamos TvMI kiadványok hatását próbálja összefoglalni a villamos tervezés vonatkozásában.

Átírás

1 OTSZ-TVMI HATÁSA AZ ÉPÍTMÉNY VILLAMOS TERVEZÉSRE Az előadás a hatályos OTSZ és a megjelent villamos TvMI kiadványok hatását próbálja összefoglalni a villamos tervezés vonatkozásában. Az OTSZ és a villamos TvMI felépítése hasonló: VI. FEJEZET: TŰZTERJEDÉS ELLENI VÉDELEM VII. FEJEZET: RENDELTETÉSTŐL FÜGGŐ LÉTESÍTÉSI KÖVETELMÉNYEK VIII. FEJEZET: KIÜRÍTÉS IX. FEJEZET: TŰZOLTÓ EGYSÉGEK BEAVATKOZÁSÁT BIZTOSÍTÓ ÖVETELMÉNYEK X. FEJEZET: HŐ ÉS FÜST ELLENI VÉDELEM XIII. FEJEZET: VILLAMOS ÉS VILLÁMVÉDELMI BERENDEZÉSEK A villamos tervező feladata egy építmény tervezése során: - a szükséges villamosenergia ellátás biztosítása - a villamosenergia szétosztása az építményen belül - az építményben kialakított tűzeseti rendszerek működtetésének biztosítása (ez visszahat mind a villamosenergia ellátásra, mind villamosenergia szétosztására) - az építményben levő személyek vész eseti kiürítésének biztosítása megfelelő világítással - az építmény villámvédelmének kialakítása A fentiekről lesz szó részletesen a villamos tervező szempontjából, és egyes esetekben a tűzvédelmi tervezővel való kapcsolatról is beszélni fogok.

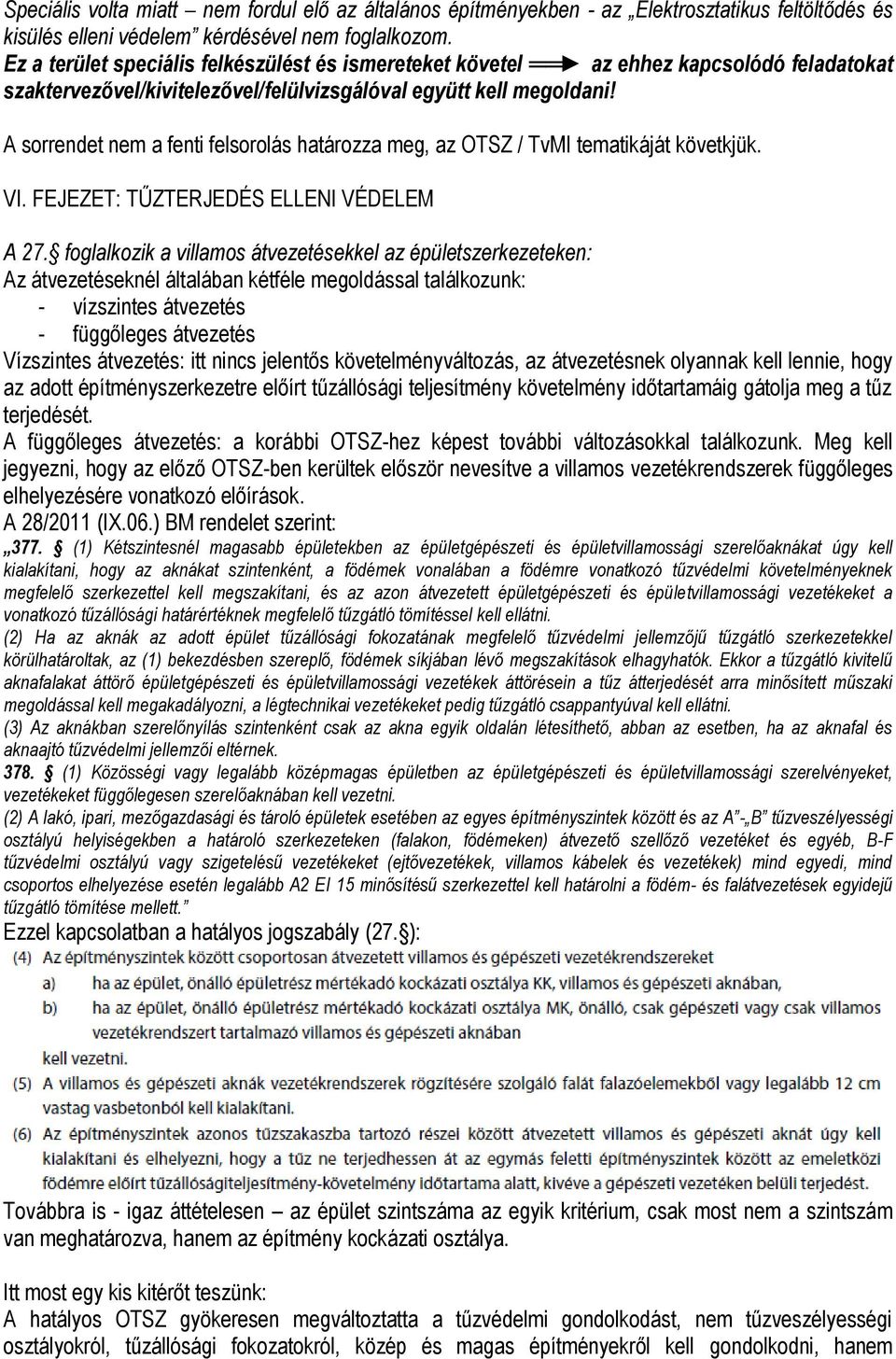

2 Speciális volta miatt nem fordul elő az általános építményekben - az Elektrosztatikus feltöltődés és kisülés elleni védelem kérdésével nem foglalkozom. Ez a terület speciális felkészülést és ismereteket követel az ehhez kapcsolódó feladatokat szaktervezővel/kivitelezővel/felülvizsgálóval együtt kell megoldani! A sorrendet nem a fenti felsorolás határozza meg, az OTSZ / TvMI tematikáját követkjük. VI. FEJEZET: TŰZTERJEDÉS ELLENI VÉDELEM A 27. foglalkozik a villamos átvezetésekkel az épületszerkezeteken: Az átvezetéseknél általában kétféle megoldással találkozunk: - vízszintes átvezetés - függőleges átvezetés Vízszintes átvezetés: itt nincs jelentős követelményváltozás, az átvezetésnek olyannak kell lennie, hogy az adott építményszerkezetre előírt tűzállósági teljesítmény követelmény időtartamáig gátolja meg a tűz terjedését. A függőleges átvezetés: a korábbi OTSZ-hez képest további változásokkal találkozunk. Meg kell jegyezni, hogy az előző OTSZ-ben kerültek először nevesítve a villamos vezetékrendszerek függőleges elhelyezésére vonatkozó előírások. A 28/2011 (IX.06.) BM rendelet szerint: 377. (1) Kétszintesnél magasabb épületekben az épületgépészeti és épületvillamossági szerelőaknákat úgy kell kialakítani, hogy az aknákat szintenként, a födémek vonalában a födémre vonatkozó tűzvédelmi követelményeknek megfelelő szerkezettel kell megszakítani, és az azon átvezetett épületgépészeti és épületvillamossági vezetékeket a vonatkozó tűzállósági határértéknek megfelelő tűzgátló tömítéssel kell ellátni. (2) Ha az aknák az adott épület tűzállósági fokozatának megfelelő tűzvédelmi jellemzőjű tűzgátló szerkezetekkel körülhatároltak, az (1) bekezdésben szereplő, födémek síkjában lévő megszakítások elhagyhatók. Ekkor a tűzgátló kivitelű aknafalakat áttörő épületgépészeti és épületvillamossági vezetékek áttörésein a tűz átterjedését arra minősített műszaki megoldással kell megakadályozni, a légtechnikai vezetékeket pedig tűzgátló csappantyúval kell ellátni. (3) Az aknákban szerelőnyílás szintenként csak az akna egyik oldalán létesíthető, abban az esetben, ha az aknafal és aknaajtó tűzvédelmi jellemzői eltérnek (1) Közösségi vagy legalább középmagas épületben az épületgépészeti és épületvillamossági szerelvényeket, vezetékeket függőlegesen szerelőaknában kell vezetni. (2) A lakó, ipari, mezőgazdasági és tároló épületek esetében az egyes építményszintek között és az A - B tűzveszélyességi osztályú helyiségekben a határoló szerkezeteken (falakon, födémeken) átvezető szellőző vezetéket és egyéb, B-F tűzvédelmi osztályú vagy szigetelésű vezetékeket (ejtővezetékek, villamos kábelek és vezetékek) mind egyedi, mind csoportos elhelyezése esetén legalább A2 EI 15 minősítésű szerkezettel kell határolni a födém- és falátvezetések egyidejű tűzgátló tömítése mellett. Ezzel kapcsolatban a hatályos jogszabály (27. ): Továbbra is - igaz áttételesen az épület szintszáma az egyik kritérium, csak most nem a szintszám van meghatározva, hanem az építmény kockázati osztálya. Itt most egy kis kitérőt teszünk: A hatályos OTSZ gyökeresen megváltoztatta a tűzvédelmi gondolkodást, nem tűzveszélyességi osztályokról, tűzállósági fokozatokról, közép és magas építményekről kell gondolkodni, hanem

3 kockázati osztályokról. Az adott építmény kockázati osztályát a tűzvédelmi tervező határozza meg, de javasolom a villamos tervező is tanulmányozza a besoroláshoz használatos táblázatokat, sok érdekeset tapasztalhat, többek között: - 1. melléklet 1. táblázata: A korábban középmagas besorolású épület már KK kockázati osztályba tartozik (sőt 14,01 m-től!), a korábban magas épület meg az MK kockázati osztályba tartozik (sőt 30,00 m-től!)! A kétszintes mélygarázs még KK kockázati osztályba tartozik, csak az ettől mélyebb építmények kockázati besorolása növekszik! A 300 főt meghaladó legnagyobb befogadóképességű helyiséget tartalmazó épület tartozik a KK kockázati osztályba, és az MK csak 1500 főtől lesz (hangsúlyozom helyiségről van szó!) - 1. melléklet 2. táblázata: - 1. melléklet 3. és 4. táblázata: A 3. táblázat a tárolt anyagok szerinti besorolást tartalmazza (MK kockázati osztályba csak a 300l/kg-nál nagyobb mennyiségben tárolt tűzveszélyes (itt helyiségenkénti a korlát) vagy robbanásveszélyes anyagot tartalmazó építmény tartozik). A 4. táblázat tevékenység és annak jellemzője szerint történik a csoportosítás. Érdekesség, hogy csak egy MK kockázati osztályba sorolt tevékenység van: műanyaggyártás és ezen belül a műgyantagyártás. Visszatérve az aknákhoz, jelenleg csak a KK és az MK kockázati osztályba tartozó építményeknél írja elő a hatályos jogszabály az aknában vezetést. A különbség annyi, hogy a KK kockázati osztályba sorolt épületnél a villamos és gépészeti vezetékek közös aknában is elhelyezhetők, míg az MK kockázati osztályba soroltak esetén szigorúan külön akna használandó. Figyelembe véve, hogy nagyon sok kétszintesnél magasabb épület nem lesz KK kockázati osztályba sorolt, így véleményem szerint az előírás enyhébb lett. Tudatosan nem használom a kedvezőbb meghatározást, szerintem a villamos tervezőnek törekedni kell a villamos kábelaknák kialakítására és használatára!

4 Az aknák kialakítása: Az előírás még egyszer: Az akna falszerkezetének és lezárásának követelményét az emeletközi födémekre vonatkozó tűzállósági teljesítmény-követelmény időtartama határozza meg: Az aknákon biztosítandó nyílászáróra vonatkozó követelmény az alábbi táblázatból állapítható meg: Fontos! Az aknákon kialakítandó kezelőnyílások: nem ugyanazt értjük a gépészet és a villamos esetben! A gépészetnél a vezetékeken elhelyezett szerelvények hozzáférhetőségét biztosítják és általában 40*40 80*80 cm méretűek. A villamos vezetékrendszereknek teljes hosszukban hozzáférhetőnek kell lenniük, ezért így kell megválasztani a kezelőnyílás méretét. Természetesen ez függ az akna belső méretétől! A fentiekkel a villamos TvMI hivatkozás formájában foglalkozik: Nézzük mi található a Tűzterjedés elleni védelemről szóló TvMI-ben: Mind villamos, mind a gépészeti akna kialakításánál tűzterjedés gátlás megvalósítására két megoldást javasol:

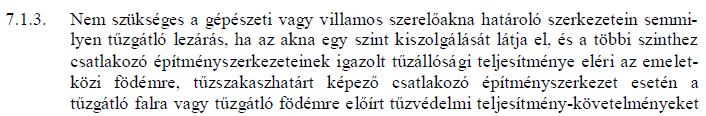

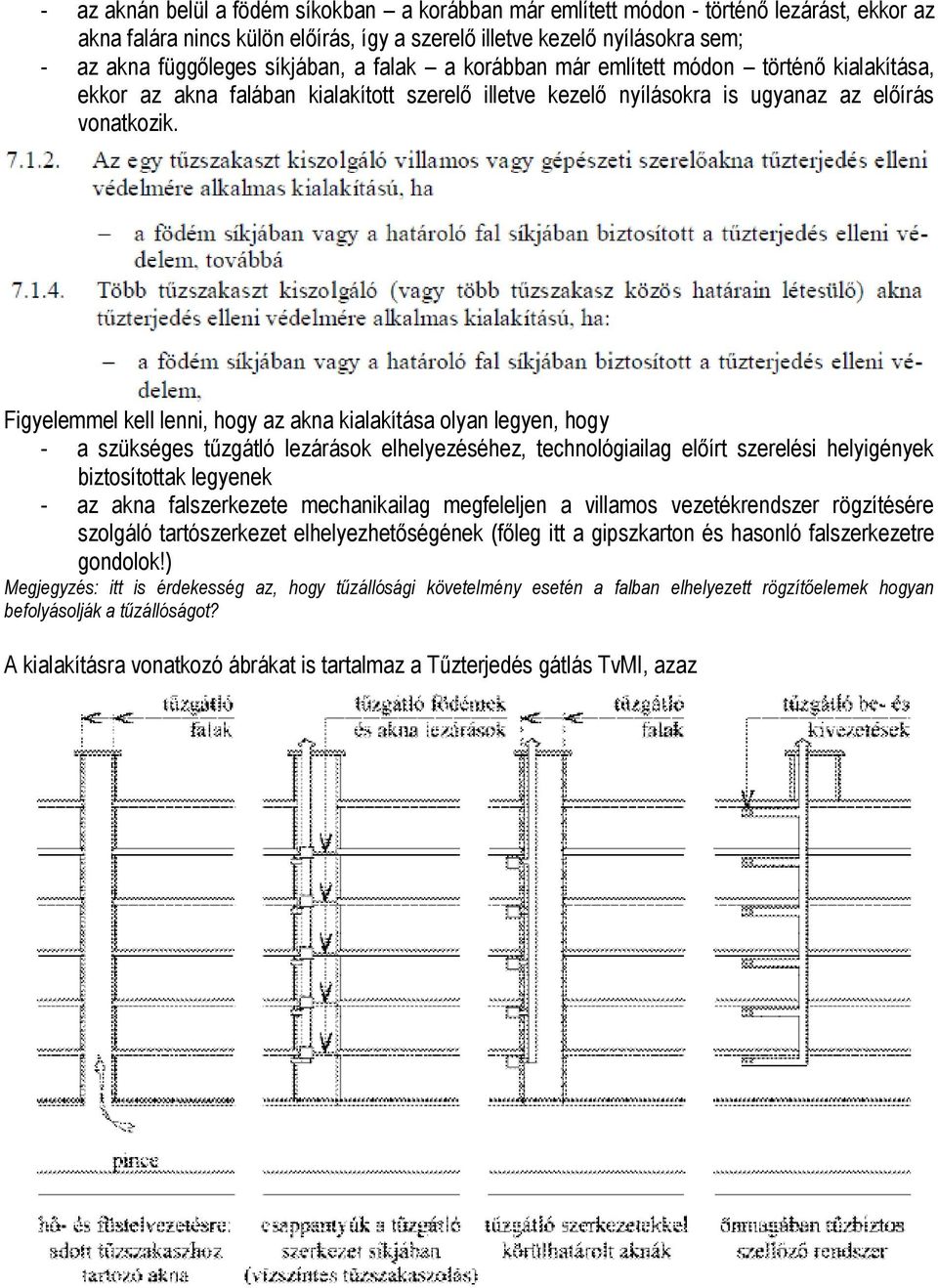

5 - az aknán belül a födém síkokban a korábban már említett módon - történő lezárást, ekkor az akna falára nincs külön előírás, így a szerelő illetve kezelő nyílásokra sem; - az akna függőleges síkjában, a falak a korábban már említett módon történő kialakítása, ekkor az akna falában kialakított szerelő illetve kezelő nyílásokra is ugyanaz az előírás vonatkozik. Figyelemmel kell lenni, hogy az akna kialakítása olyan legyen, hogy - a szükséges tűzgátló lezárások elhelyezéséhez, technológiailag előírt szerelési helyigények biztosítottak legyenek - az akna falszerkezete mechanikailag megfeleljen a villamos vezetékrendszer rögzítésére szolgáló tartószerkezet elhelyezhetőségének (főleg itt a gipszkarton és hasonló falszerkezetre gondolok!) Megjegyzés: itt is érdekesség az, hogy tűzállósági követelmény esetén a falban elhelyezett rögzítőelemek hogyan befolyásolják a tűzállóságot? A kialakításra vonatkozó ábrákat is tartalmaz a Tűzterjedés gátlás TvMI, azaz

6 A villamos akna kialakítására vonatkozó ábrák (forrás: Kruppa Attila) 1. megoldás 2. megoldás (Megjegyzés: a 2. megoldás alkalmazása esetén, az akna mindkét végénél a kockázati besorolásnak megfelelő tűzgátló lezárás kialakítása szükséges!) Az akna falára vonatkozóan pontos előírást tartalmaz az OTSZ (falazóelem, vagy 12 cm vastag vasbeton!) Az egyes szinteket összekötő villamos felszálló vezetékek kialakításánál a NAK és AK kockázati besorolású építményeknél nincs villamos akna előírás, azaz falon kívül vagy falhoronyban eltakartan vezethetők, de természetesen alkalmazhatók a magasabb kockázati besoroláshoz tartozó építményeknél előírtak! Nem tűzvédelmi kérdés, de fontos, hogy az aknán levő kezelőajtó hol legyen? Ez mindig közelharc az építész tervezővel, mivel ő el szeretné rejteni ezeket a nyílásokat (adott esetben helyiségen belülre, míg a villamos tervező a későbbi üzemeltetésre gondolva jól megközelíthető helyre szeretné kialakítani! Fontos kérdés, és mindig problémát jelent, mert arra a kérdésre, hogy hol van előírva, a villamos tervező nem tud felelni! Az egy szintet kiszolgáló aknák esetében nem szükséges semmiféle tűzgátló lezárás, ha a többi szinthez kapcsolódó felületein a korábban már említett módon történt a szinti lehatárolás. Az aknakialakítás egy szintre vonatkozó előírásából következik, hogy a szinten kialakított villamos elosztó-berendezést magában foglaló helyiség, vagy villamos falifülke lehatárolására nincs tűzgátlósági követelmény. Nem igen szoktunk arra gondolni, hogy ezek (akna kezelőnyílás, szinti falifülke ajtaja, szinti elosztóhelyiség ajtaja a közlekedőfolyosóra nyílásakor amennyiben az menekülésre igénybevett egyéb előírások is vonatkozhatnak. A menekülésre igénybevett folyosó esetén annak határoló felületeire az alábbiak vonatkoznak:

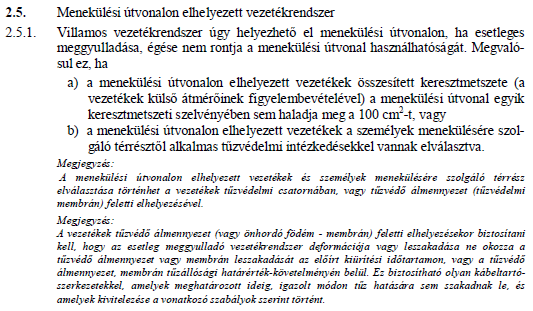

7 Abban az esetben, ha menekülésre igénybevett folyosóra nyílik a villamos helyiség vagy falifülke ajtaja, akkor az ajtónak az építmény kockázati besorolásának és a falburkolatnak megfelelő tűzállósági teljesítménnyel kell rendelkeznie. A függőleges vezetés mellett az épületekben jelentős vízszintes villamos vezetékrendszerek vannak, igen jellemzően a menekülésre igénybevett utak (közlekedőfolyosók) felett elhelyezve!!! Erre vonatkozóan a már fent említett táblázat nem tartalmaz előírást, csak az álmennyezetre. Az előírások szerint kialakított menekülésre igénybe vett folyosókon nincs is tűzveszély, de mi van az álmennyezet felett elhelyezett villamos vezetékrendszerekkel? A TvMI B melléklete ami nem kötelező érvényű foglalkozik a vezetékrendszerek elhelyezésével, és az alábbiakat mondja: Ezek elég szigorú feltételek, de a tervezés során ezek végiggondolása szükséges! Fontos! Nem mindig a kellő figyelemmel foglalkozunk a tűzterjedés elleni gátakon történő villamos vezetékrendszerek átvezetésével (28. ): Miért fontos ez? A lapostetőkön elhelyezett villamos vezetékrendszerek kialakításánál a villamos tervező általában nincs tekintettel a tűzterjedési gátak kialakításával (nem feltétlenül a villamos tervező a hibás, mert a tető alaprajzokon a tűzszakasz határok sokszor nincsenek feltüntetve). Részben azért, mert egy helyen kapnak feljutási lehetőséget, és onnan kell elérni minden a tetőn levő villamos berendezést. Itt hívjuk fel a figyelmet, hogy a tetőkön is figyelemmel kell lenni a tűzszakaszhatárokra, lehetőleg a tűzszakaszonként kell kiállást létesítne! Amennyiben ez nem lehetséges a tűzterjedési gátakon való átvezetéseknél a 28. (2) pontjában foglaltakat kell betartani! Továbblépve az OTSZ-ben találjuk a 33. -t, mely létesítési követelmény. Át is ugorhatnánk, ha nem lenne a (7) bekezdés, mely felsorol néhány olyan helyiség típust, melynél az építmény mértékadó kockázati besorolásának megfelelő tűzgátló építményszerkezetekkel kell határolni, és ezek között találunk a villamos tervezőt is érintőket: - a gázmotor tereket, 140 kw összteljesítmény felett (figyelem nem egységteljesítmény, hanem összteljesítmény!!!)

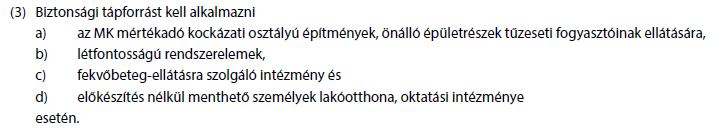

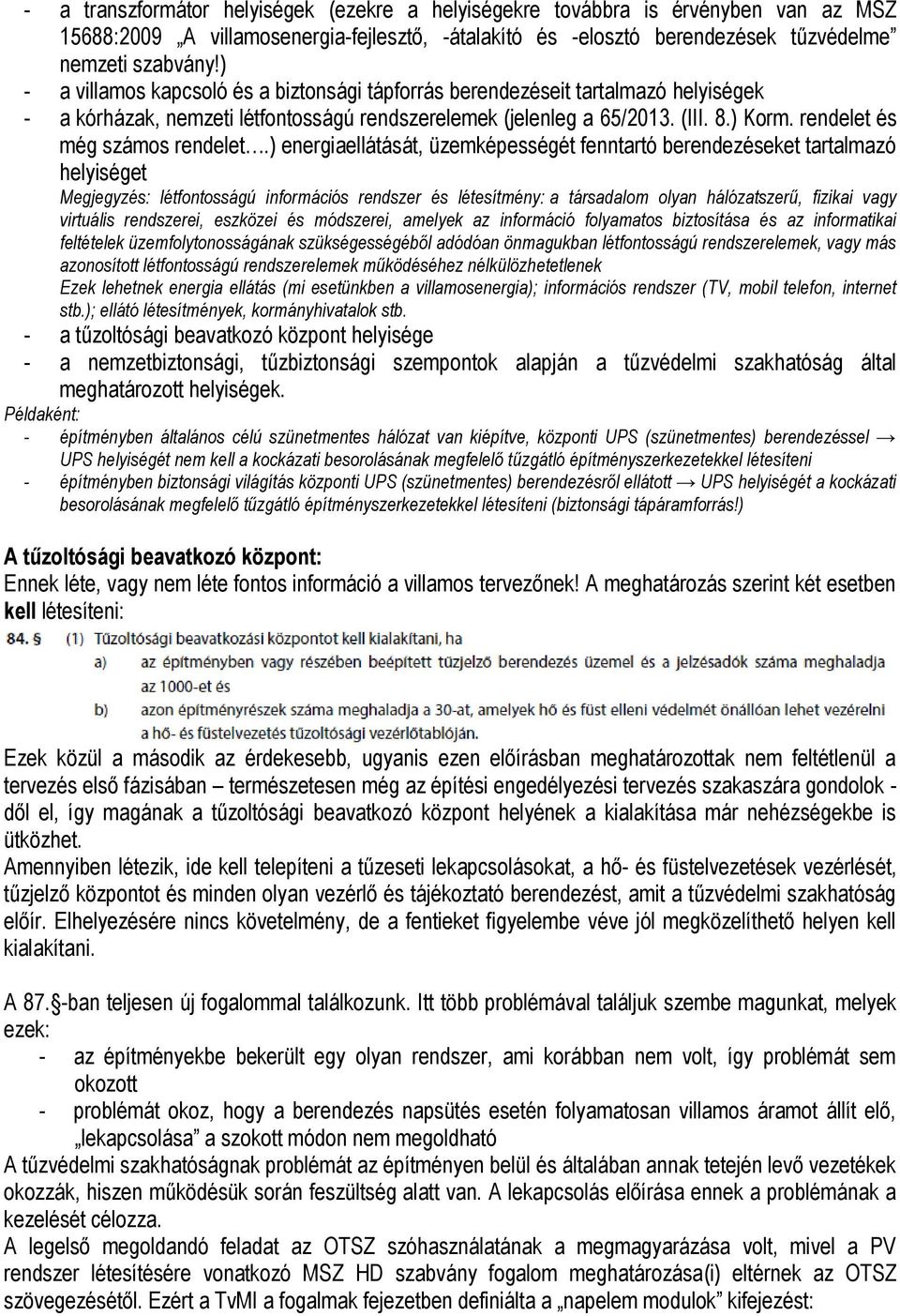

8 - a transzformátor helyiségek (ezekre a helyiségekre továbbra is érvényben van az MSZ 15688:2009 A villamosenergia-fejlesztő, -átalakító és -elosztó berendezések tűzvédelme nemzeti szabvány!) - a villamos kapcsoló és a biztonsági tápforrás berendezéseit tartalmazó helyiségek - a kórházak, nemzeti létfontosságú rendszerelemek (jelenleg a 65/2013. (III. 8.) Korm. rendelet és még számos rendelet.) energiaellátását, üzemképességét fenntartó berendezéseket tartalmazó helyiséget Megjegyzés: létfontosságú információs rendszer és létesítmény: a társadalom olyan hálózatszerű, fizikai vagy virtuális rendszerei, eszközei és módszerei, amelyek az információ folyamatos biztosítása és az informatikai feltételek üzemfolytonosságának szükségességéből adódóan önmagukban létfontosságú rendszerelemek, vagy más azonosított létfontosságú rendszerelemek működéséhez nélkülözhetetlenek Ezek lehetnek energia ellátás (mi esetünkben a villamosenergia); információs rendszer (TV, mobil telefon, internet stb.); ellátó létesítmények, kormányhivatalok stb. - a tűzoltósági beavatkozó központ helyisége - a nemzetbiztonsági, tűzbiztonsági szempontok alapján a tűzvédelmi szakhatóság által meghatározott helyiségek. Példaként: - építményben általános célú szünetmentes hálózat van kiépítve, központi UPS (szünetmentes) berendezéssel UPS helyiségét nem kell a kockázati besorolásának megfelelő tűzgátló építményszerkezetekkel létesíteni - építményben biztonsági világítás központi UPS (szünetmentes) berendezésről ellátott UPS helyiségét a kockázati besorolásának megfelelő tűzgátló építményszerkezetekkel létesíteni (biztonsági tápáramforrás!) A tűzoltósági beavatkozó központ: Ennek léte, vagy nem léte fontos információ a villamos tervezőnek! A meghatározás szerint két esetben kell létesíteni: Ezek közül a második az érdekesebb, ugyanis ezen előírásban meghatározottak nem feltétlenül a tervezés első fázisában természetesen még az építési engedélyezési tervezés szakaszára gondolok - dől el, így magának a tűzoltósági beavatkozó központ helyének a kialakítása már nehézségekbe is ütközhet. Amennyiben létezik, ide kell telepíteni a tűzeseti lekapcsolásokat, a hő- és füstelvezetések vezérlését, tűzjelző központot és minden olyan vezérlő és tájékoztató berendezést, amit a tűzvédelmi szakhatóság előír. Elhelyezésére nincs követelmény, de a fentieket figyelembe véve jól megközelíthető helyen kell kialakítani. A 87. -ban teljesen új fogalommal találkozunk. Itt több problémával találjuk szembe magunkat, melyek ezek: - az építményekbe bekerült egy olyan rendszer, ami korábban nem volt, így problémát sem okozott - problémát okoz, hogy a berendezés napsütés esetén folyamatosan villamos áramot állít elő, lekapcsolása a szokott módon nem megoldható A tűzvédelmi szakhatóságnak problémát az építményen belül és általában annak tetején levő vezetékek okozzák, hiszen működésük során feszültség alatt van. A lekapcsolás előírása ennek a problémának a kezelését célozza. A legelső megoldandó feladat az OTSZ szóhasználatának a megmagyarázása volt, mivel a PV rendszer létesítésére vonatkozó MSZ HD szabvány fogalom meghatározása(i) eltérnek az OTSZ szövegezésétől. Ezért a TvMI a fogalmak fejezetben definiálta a napelem modulok kifejezést:

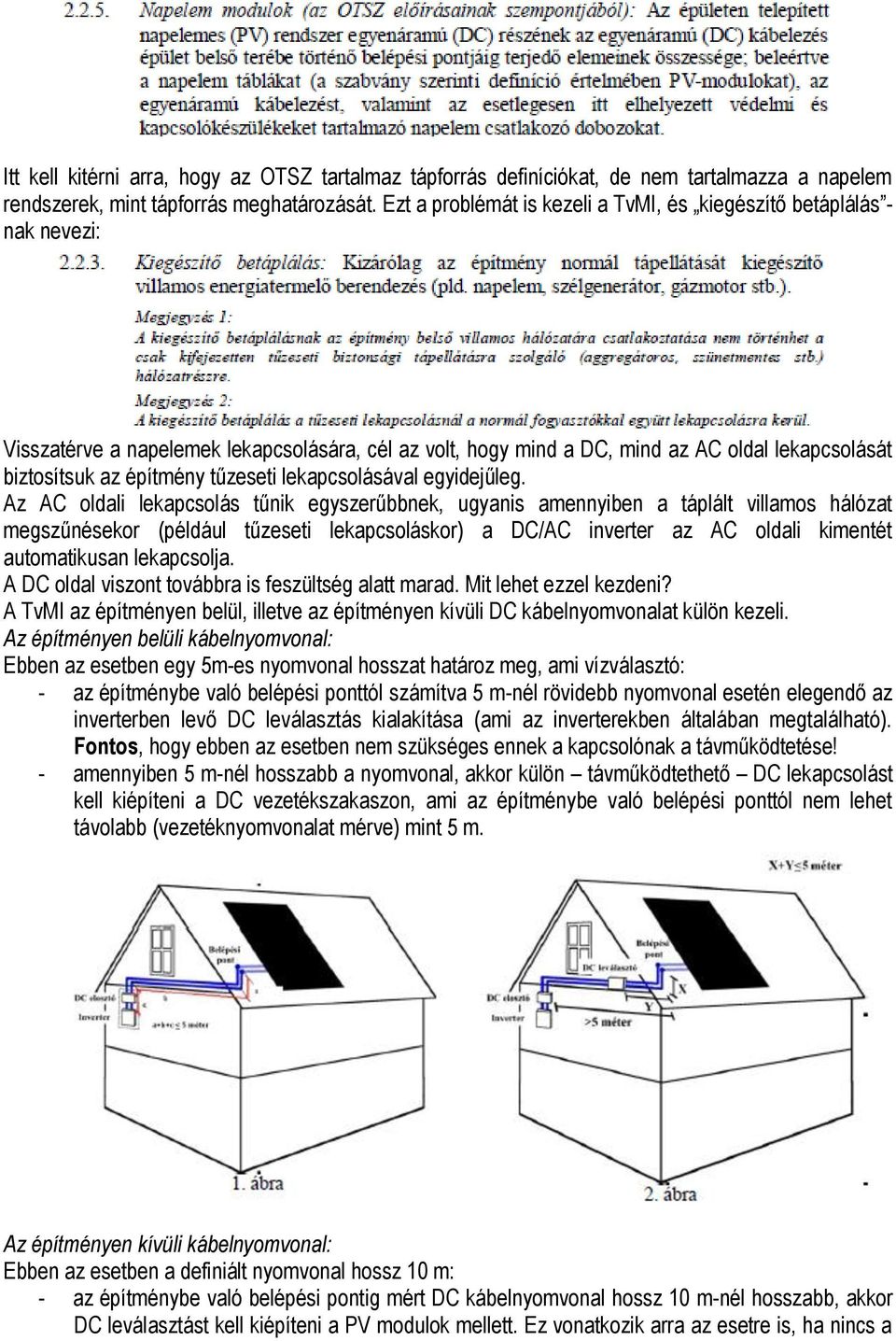

9 Itt kell kitérni arra, hogy az OTSZ tartalmaz tápforrás definíciókat, de nem tartalmazza a napelem rendszerek, mint tápforrás meghatározását. Ezt a problémát is kezeli a TvMI, és kiegészítő betáplálás - nak nevezi: Visszatérve a napelemek lekapcsolására, cél az volt, hogy mind a DC, mind az AC oldal lekapcsolását biztosítsuk az építmény tűzeseti lekapcsolásával egyidejűleg. Az AC oldali lekapcsolás tűnik egyszerűbbnek, ugyanis amennyiben a táplált villamos hálózat megszűnésekor (például tűzeseti lekapcsoláskor) a DC/AC inverter az AC oldali kimentét automatikusan lekapcsolja. A DC oldal viszont továbbra is feszültség alatt marad. Mit lehet ezzel kezdeni? A TvMI az építményen belül, illetve az építményen kívüli DC kábelnyomvonalat külön kezeli. Az építményen belüli kábelnyomvonal: Ebben az esetben egy 5m-es nyomvonal hosszat határoz meg, ami vízválasztó: - az építménybe való belépési ponttól számítva 5 m-nél rövidebb nyomvonal esetén elegendő az inverterben levő DC leválasztás kialakítása (ami az inverterekben általában megtalálható). Fontos, hogy ebben az esetben nem szükséges ennek a kapcsolónak a távműködtetése! - amennyiben 5 m-nél hosszabb a nyomvonal, akkor külön távműködtethető DC lekapcsolást kell kiépíteni a DC vezetékszakaszon, ami az építménybe való belépési ponttól nem lehet távolabb (vezetéknyomvonalat mérve) mint 5 m. Az építményen kívüli kábelnyomvonal: Ebben az esetben a definiált nyomvonal hossz 10 m: - az építménybe való belépési pontig mért DC kábelnyomvonal hossz 10 m-nél hosszabb, akkor DC leválasztást kell kiépíteni a PV modulok mellett. Ez vonatkozik arra az esetre is, ha nincs a

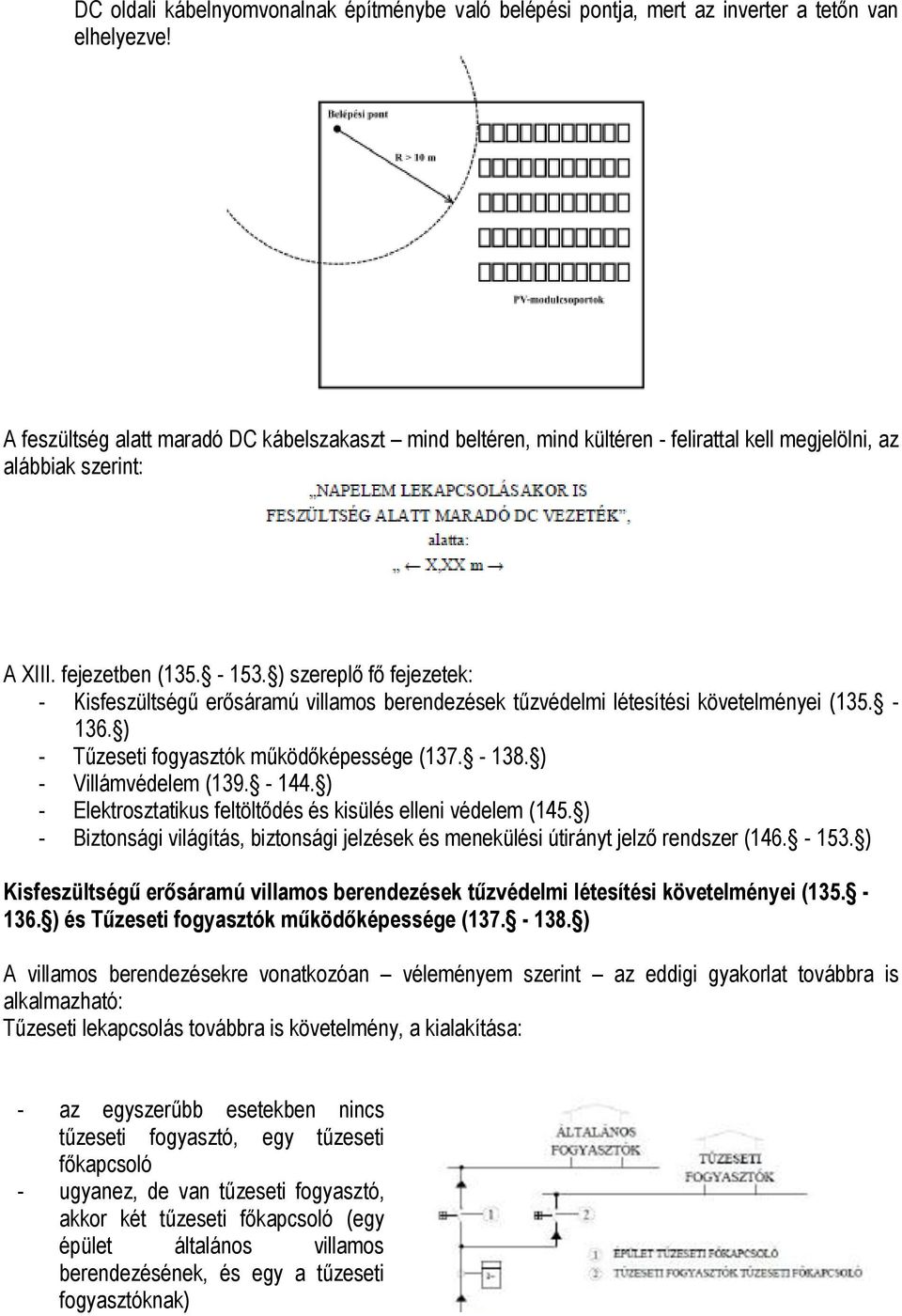

10 DC oldali kábelnyomvonalnak építménybe való belépési pontja, mert az inverter a tetőn van elhelyezve! A feszültség alatt maradó DC kábelszakaszt mind beltéren, mind kültéren - felirattal kell megjelölni, az alábbiak szerint: A XIII. fejezetben ( ) szereplő fő fejezetek: - Kisfeszültségű erősáramú villamos berendezések tűzvédelmi létesítési követelményei ( ) - Tűzeseti fogyasztók működőképessége ( ) - Villámvédelem ( ) - Elektrosztatikus feltöltődés és kisülés elleni védelem (145. ) - Biztonsági világítás, biztonsági jelzések és menekülési útirányt jelző rendszer ( ) Kisfeszültségű erősáramú villamos berendezések tűzvédelmi létesítési követelményei ( ) és Tűzeseti fogyasztók működőképessége ( ) A villamos berendezésekre vonatkozóan véleményem szerint az eddigi gyakorlat továbbra is alkalmazható: Tűzeseti lekapcsolás továbbra is követelmény, a kialakítása: - az egyszerűbb esetekben nincs tűzeseti fogyasztó, egy tűzeseti főkapcsoló - ugyanez, de van tűzeseti fogyasztó, akkor két tűzeseti főkapcsoló (egy épület általános villamos berendezésének, és egy a tűzeseti fogyasztóknak)

11 - bonyolultabb esetben, van tűzeseti fogyasztó, sőt több különböző rendeltetésű, melyet külön tűzeseti kapcsolóval kell ellátni, valamint az általános villamos berendezés több tűzszakaszra osztott és lehetőség van a tűzszakaszonkénti lekapcsolásra, akkor itt is több tűzeseti kapcsoló létesítendő A több tűzszakaszon áthaladó vezetékrendszer esetében a lekapcsolt tűzszakaszon áthaladó feszültség alatt maradó vezetékrendszer ne veszélyeztesse a beavatkozó tűzoltót, hogyan lehetséges ez? A korábbi OTSZ egyszerűen megengedte szerelvény nélküli vezetékek esetén a feszültség alatt való tartást kérdés, hogy a mostani előírás megengedi-e ezt? - vagy külön szerkezettel kell kialakítani a védelmet, ami főleg a vízszintes kábelvezetés esetén lehet problémás ez biztos, hogy megfelel az előírásnak (fém vezetékcsatornákkal, kábeltálcákkal vagy kábellétrákkal kialakított vezetékrendszerek, amelyek tartószerkezetének (galvanikus) folytonossága biztosított, és amelyek tartószerkezete csatlakoztatva van a védőösszekötő hálózatba (korábban: EPH)!; vagy tűzálló kábelcsatornákkal, illetve tűzvédelmi csatornákkal kialakított vezetékrendszerek) - alacsony (törpe) feszültség alkalmazása, max. 50V/AC, de ez általában csak a vezérlő/működtető rendszerekre alkalmazható A tűzeseti fogyasztók működőképességének megtartásánál már jelentős változások vannak: Nem illetve csak részben van meghatározva és itt lép előtérbe a TvMI fontossága például a tűzeseti fogyasztók villamos energia ellátásának módja. A működőképesség megtartásán értjük (és most nem a szerkezeti kialakításra gondolva (tűzálló vezetékrendszer, rögzítő falszerkezet stb.)): - hogy tűzeset esetén a villamosenergia rendelkezésre álljon a tűzeseti fogyasztók megtáplálására - normál tápforrás mellett biztonsági tápforrás is rendelkezésre álljon - a vonatkozó műszaki követelménynek megfeleljen, ami jelenleg az MSZ HD :2010 Biztonsági berendezések - MSZ 447:2009 előírásai (Megjegyzés: az MSZ 447:2009 szabvány az alábbi építményekre vonatkozik, és a magyarországi hálózati engedélyesek (Áramszolgáltatók) kötelezően alkalmazzák: Biztonsági tápforrás előírása a hatályos OTSZ szerint: Itt azt kell vizsgálni, hogy az építmények esetén NAK, AK és az KK kockázati besorolású építmények kell-e biztonsági áramforrás alkalmazása, mert a vonatkozó műszaki követelmény szigorú előírásokat tartalmaz:

12 Ezt az OTSZ meghatározza, és azt mondja, hogy a 120 kv vagy nagyobb feszültségű alállomások középfeszültségű (11 és 22 kv; egyes helyeken előfordulhat még a 6kV és a 35 kv) hálózatrészén van közös pontjuk. Az elvárásnak megfelel: - az 1 2 trafó kapcsolat; - az 1 3 trafó kapcsolat; - az 1 4 trafó kapcsolat; Az elvárásnak nem felel meg: - az 3 4 trafó kapcsolat;

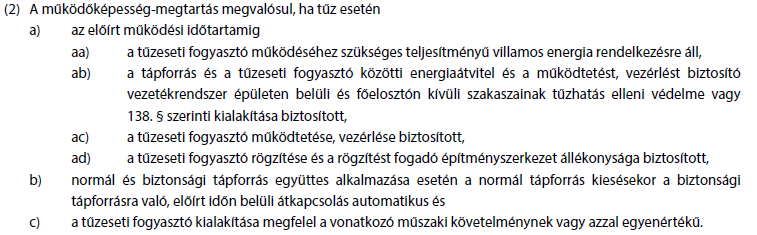

13 Ezt egészíti ki az MSZ 447:2009 szabvány: A probléma ott lehet, hogyan értelmezzük az alacsonyabb kockázatú építmények esetén NAK, AK és az KK kockázati besorolású építmények - a villamosenergia ellátást? Az ab) és az ad) pontok az villamos vezetékrendszerek és az épületszerkezet kialakításáról szól, most ezzel nem foglalkozunk. Vizsgáljuk a másik két pontot: aa) pont: azt jelenti, hogy az építmény villamos csatlakozása olyan kialakítású, hogy a tűzeseti fogyasztók működtetésére elegendő villamos teljesítmény áll rendelkezésre. ac) pont: azt jelenti, hogy az épület általános feszültségmentesítése után is a tűzeseti fogyasztók villamosenergia ellátása biztosított. Ezt a kialakítást a korábbi OTSZ így fogalmazta meg: tűzvédelmi célú villamos berendezések táplálását a főkapcsoló előtti külön kapcsolható leágazásról kell kialakítani. A villamosenergia ellátás tervezése során problémás, hogy a tűzeseti fogyasztók tételes felsorolása nem található meg az OTSZ-ben, csak a mellékletekben szereplő táblázatok alapján lehet kikövetkeztetni: - biztonsági világítás - gépi hő- és füstelvezetés és légpótlás - hő- és füstelvezetés és légpótlás nyílászárói - túlnyomásos füstmentesítés

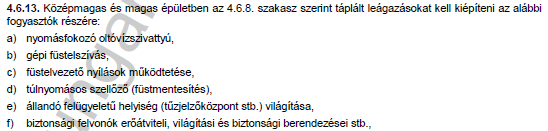

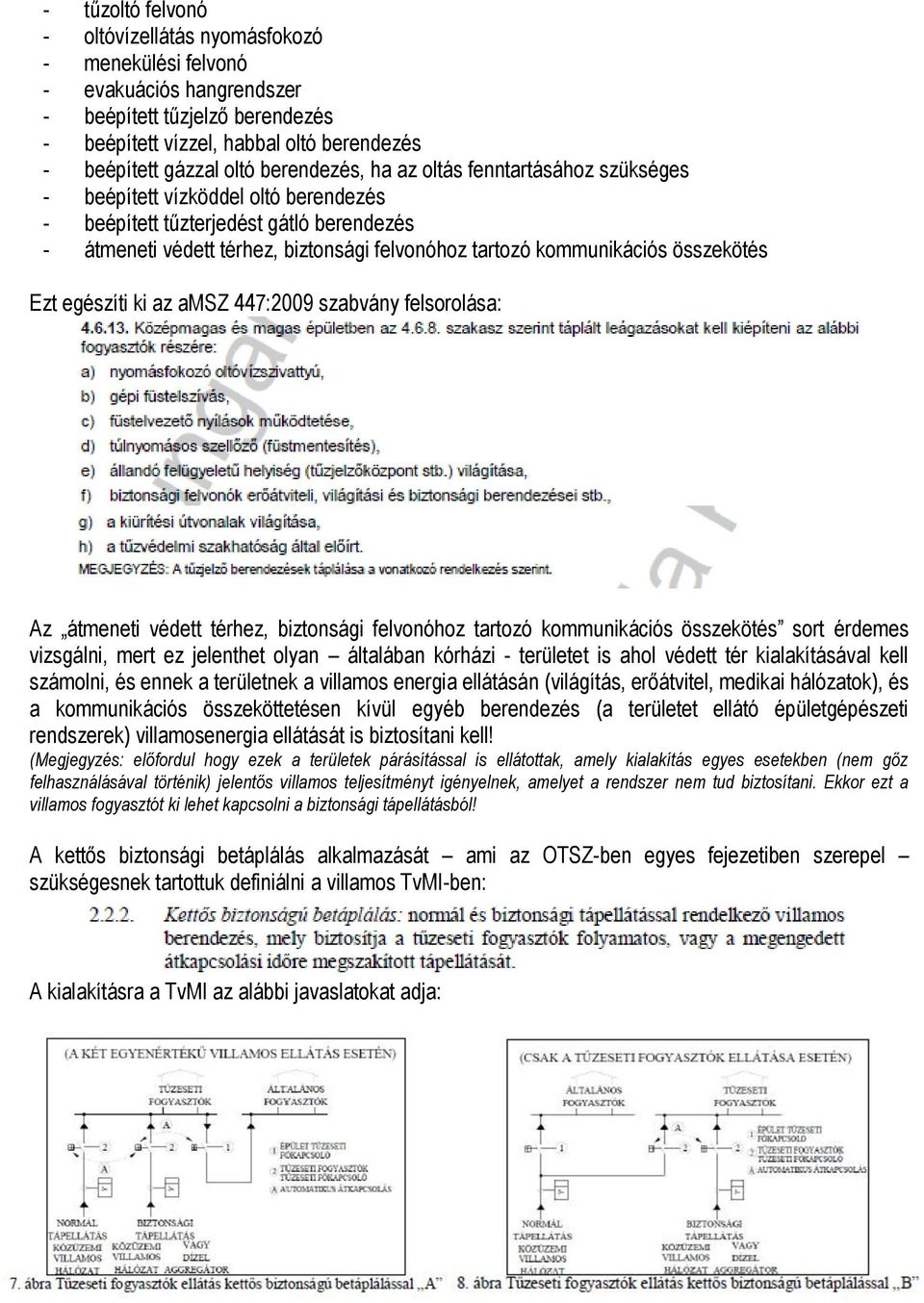

14 - tűzoltó felvonó - oltóvízellátás nyomásfokozó - menekülési felvonó - evakuációs hangrendszer - beépített tűzjelző berendezés - beépített vízzel, habbal oltó berendezés - beépített gázzal oltó berendezés, ha az oltás fenntartásához szükséges - beépített vízköddel oltó berendezés - beépített tűzterjedést gátló berendezés - átmeneti védett térhez, biztonsági felvonóhoz tartozó kommunikációs összekötés Ezt egészíti ki az amsz 447:2009 szabvány felsorolása: Az átmeneti védett térhez, biztonsági felvonóhoz tartozó kommunikációs összekötés sort érdemes vizsgálni, mert ez jelenthet olyan általában kórházi - területet is ahol védett tér kialakításával kell számolni, és ennek a területnek a villamos energia ellátásán (világítás, erőátvitel, medikai hálózatok), és a kommunikációs összeköttetésen kívül egyéb berendezés (a területet ellátó épületgépészeti rendszerek) villamosenergia ellátását is biztosítani kell! (Megjegyzés: előfordul hogy ezek a területek párásítással is ellátottak, amely kialakítás egyes esetekben (nem gőz felhasználásával történik) jelentős villamos teljesítményt igényelnek, amelyet a rendszer nem tud biztosítani. Ekkor ezt a villamos fogyasztót ki lehet kapcsolni a biztonsági tápellátásból! A kettős biztonsági betáplálás alkalmazását ami az OTSZ-ben egyes fejezetiben szerepel szükségesnek tartottuk definiálni a villamos TvMI-ben: A kialakításra a TvMI az alábbi javaslatokat adja:

15 Az egyes tűzeseti berendezésekre vonatkozó műszaki előírásainak figyelembevételével további vizsgálatot igényel a villamosenergia ellátás, mert nem minden esetben egyértelmű! Biztonsági felvonó: A felvonóknál egy kis bizonytalanság lehet, ugyanis két érvényes szabvány létezik: MSZ 9113:2003 Felvonó létesítése. Felvonók épülettűzzel kapcsolatos kiegészítő követelményei MSZ EN 81-72:2004 Felvonók szerkezetének és beépítésének biztonsági előírásai. A személy- és teherfelvonók különleges alkalmazásai. 72. rész: Tűzoltófelvonó Az OTSZ két felvonót sorol ebbe a kategóriába: Menekülési felvonó Tűzoltó felvonó A felvonó szabványok abban is különböznek, hogy kettős biztonságú betáplálást a tűzoltó felvonóhoz követel meg, a menekülési felvonóhoz csak két külön nyomvonalon vezetett kábelnyomvonalat ír elő! (Megjegyzés: a biztonsági felvonók gyártása során a szabványban előírt két betáplálás fogadására lakalmas vezérlőszekrényt a felvonógyártók nem gyártanak, azok általában külön a villamos kivitelező által gyártva és felszerelve készülnek, ami véleményem szerint nem azonosítható a biztonsági felvonókkal kapcsolatos elvárásokkal!)

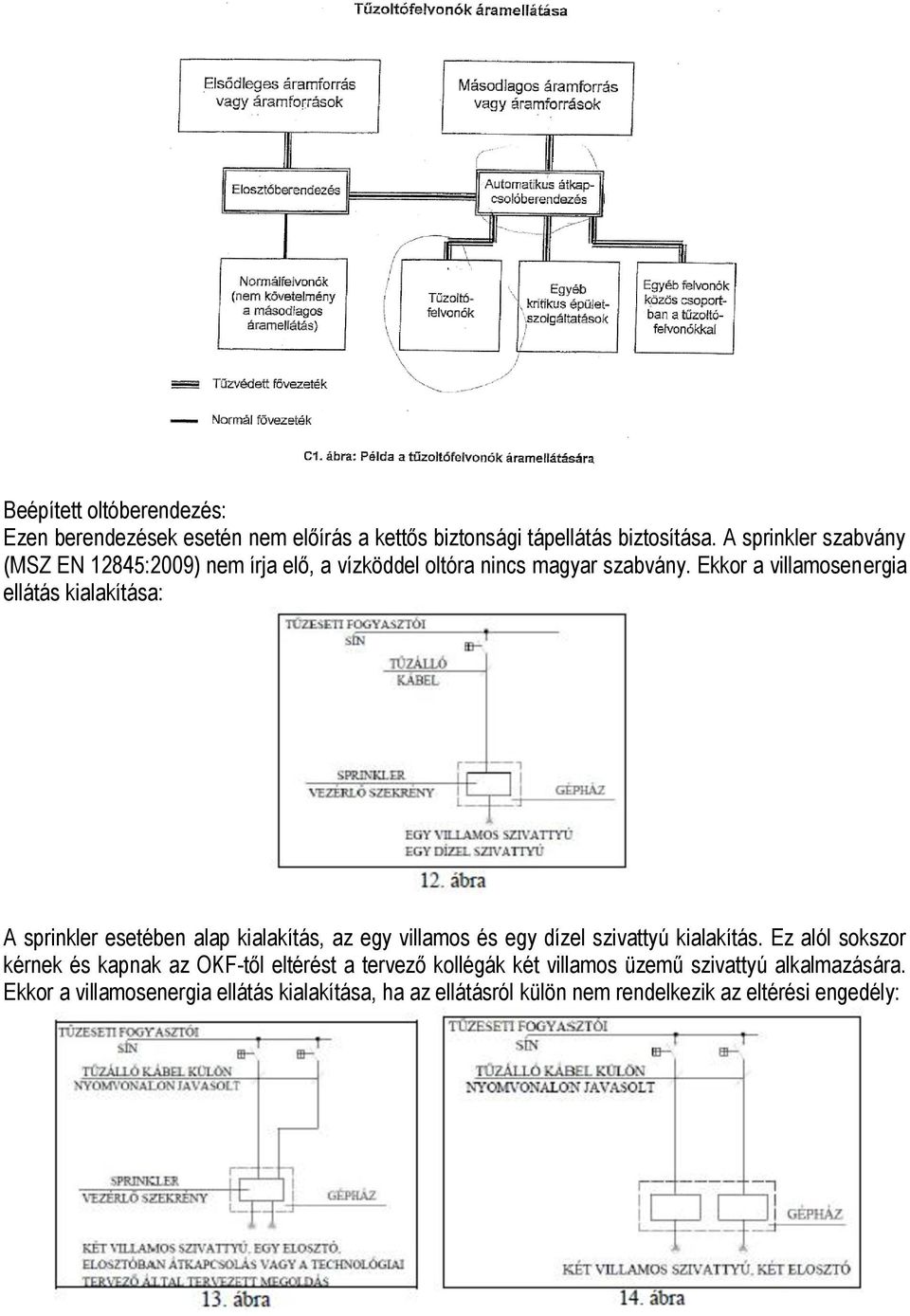

16 Beépített oltóberendezés: Ezen berendezések esetén nem előírás a kettős biztonsági tápellátás biztosítása. A sprinkler szabvány (MSZ EN 12845:2009) nem írja elő, a vízköddel oltóra nincs magyar szabvány. Ekkor a villamosenergia ellátás kialakítása: A sprinkler esetében alap kialakítás, az egy villamos és egy dízel szivattyú kialakítás. Ez alól sokszor kérnek és kapnak az OKF-től eltérést a tervező kollégák két villamos üzemű szivattyú alkalmazására. Ekkor a villamosenergia ellátás kialakítása, ha az ellátásról külön nem rendelkezik az eltérési engedély:

17 Előfordul, hogy az eltérési engedély kiköti, hogy a két szivattyút kettős biztonságú tápellátással kell ellátni, akkor a villamosenergia ellátást a már korábban ismertetett szerint kell biztosítani. Villámvédelem ( ) Ez a terület egy önálló több órás előadás témája lehetne, csak egy rövid felvillantást teszek: Az új OTSZ kevesebb előírást tartalmaz, bizonyos esetben pontosította a korábbi előírásokat (nem norma szerinti villámvédelem alkalmazása), és kikerült belőle a villámvédelmi tervezési jogosultság meghatározása. Ez nem jelenti azt, hogy ennek hiányában bárki tervezhet villámvédelmet, a szabályozás más jogszabályba kerül. Megjegyzés: jelenleg lesz egy érdekes állapot, mert nincs olyan szabályozás, ami ezzel foglalkozik, MMK érdek, hogy ez rövid időn belül rendeződjék! A tűzvédelmi tervezőnek véleményem szerint még akkor is, ha rendelkezik esetleg a szükséges tervezői jogosultsággal, amit már az OTSZ nem ír elő szoros együttműködéssel az épületvillamossági tervezőre kell támaszkodnia, és a tűzvédelmi műszaki leírás ezt a részét az épületvillamossági tervezőtől kell kérje. Az együttműködés azért is szükséges, mert a norma szerinti villámvédelem meghatározásához tűzvédelmi adatok szükségesek (tűzterhelés, kockázati osztályok stb.) A tűzvédelem vonatkozásában három kockázati elemre kell a kockázatkezelést végezni: - emberi élet elvesztése - közszolgáltatás kiesése - kulturális örökség elvesztése Az OTSZ a vonatkozó műszaki követelményre hivatkozik, ezért például a közszolgáltatás meghatározásánál is azt kell figyelembe venni (ha végiggondoljuk, szinte mindenki mást ért ez alatt!!!) Továbbra is rögzítve van a nem norma szerinti villámvédelem alkalmazási lehetősége, de a bővítés 40%-os mértéke fölött már nem alkalmazható, norma szerinti villámvédelem szükséges. Mivel az építmények igen változatosak, így ennek további pontosítása a TvMI feladata. Egyes építményekre továbbra is érvényes a tételes előírás, de a kockázatkezelés nem hagyható el, mert előfordulhat, hogy az a táblázatnál szigorúbb követelmény adódik a kockázatkezeléssel, és ekkor azt kell alkalmazni! Összefoglalva a villámvédelemnél a TvMI-ben kell igen részletesen foglalkozni az alkalmazási és kialakítási lehetőségekkel. Biztonsági világítás, biztonsági jelzések és menekülési útirányt jelző rendszer ( ) Ez a terület egy önálló több órás előadás témája lehetne, csak egy rövid felvillantást teszek: Elsőként a villamosenergia ellátásra és a működőképesség fenntartására vonatkozóan: az egy tűzszakasz egy szintjén belül 1600m 2 -ig (MK esetén 500m 2 -g) megengedett a vezetékrendszernél a működőképességre előírtakat nem betartani. A korábban már hivatkozott biztonsági Biztonsági berendezések vonatkozó műszaki előírás szerint: A szabvány előírása az OTSZ megengedőségének megfelelően kialakított vezetékezés alkalmazásával - következtében olyan világítási elrendezést (két külön áramkörön legyenek a lámpák) ír elő a megvilágítás meghatározásával (és így a lámpatest számban), hogy a szükséges lámpatest darabszámot tulajdonképpen meg kell duplázni (bármelyik kiesése mellett biztosítani kell az előírt értéket). Felmerül a kérdés, hogy mivel az OTSZ kötelező jogszabály, fentiek figyelembevételével hogyan kell eljárni? Azt gondolom, hogy ezen előírások alkalmazása nagy körültekintést igényel, mert az alaprajzi elrendezéstől nagyban függ az alkalmazhatóság, ugyanis:

18 - 40*40 m-es alapterület esetén viszonylag kis távolságon belül találhatunk még működő lámpatestet - 80*20 m-es alapterület esetén már nagy távolságok adódhatnak és előfordulhat, hogy nagy távolságban levő területen szűnhet meg a biztonsági világítás. Mindenképpen tervezői mérlegelést igényel ennek a könnyebbségnek a használata, mert a működőképesség fenntartását biztosító vezetékezés költsége áll szemben a közel kétszeres hagyományos vezetékhosszal és közel kétszeres lámpatest darabszámmal. A fentiek csak a menekülési út megvilágítását biztosító biztonsági világítási lámpatestekre vonatkoznak!
