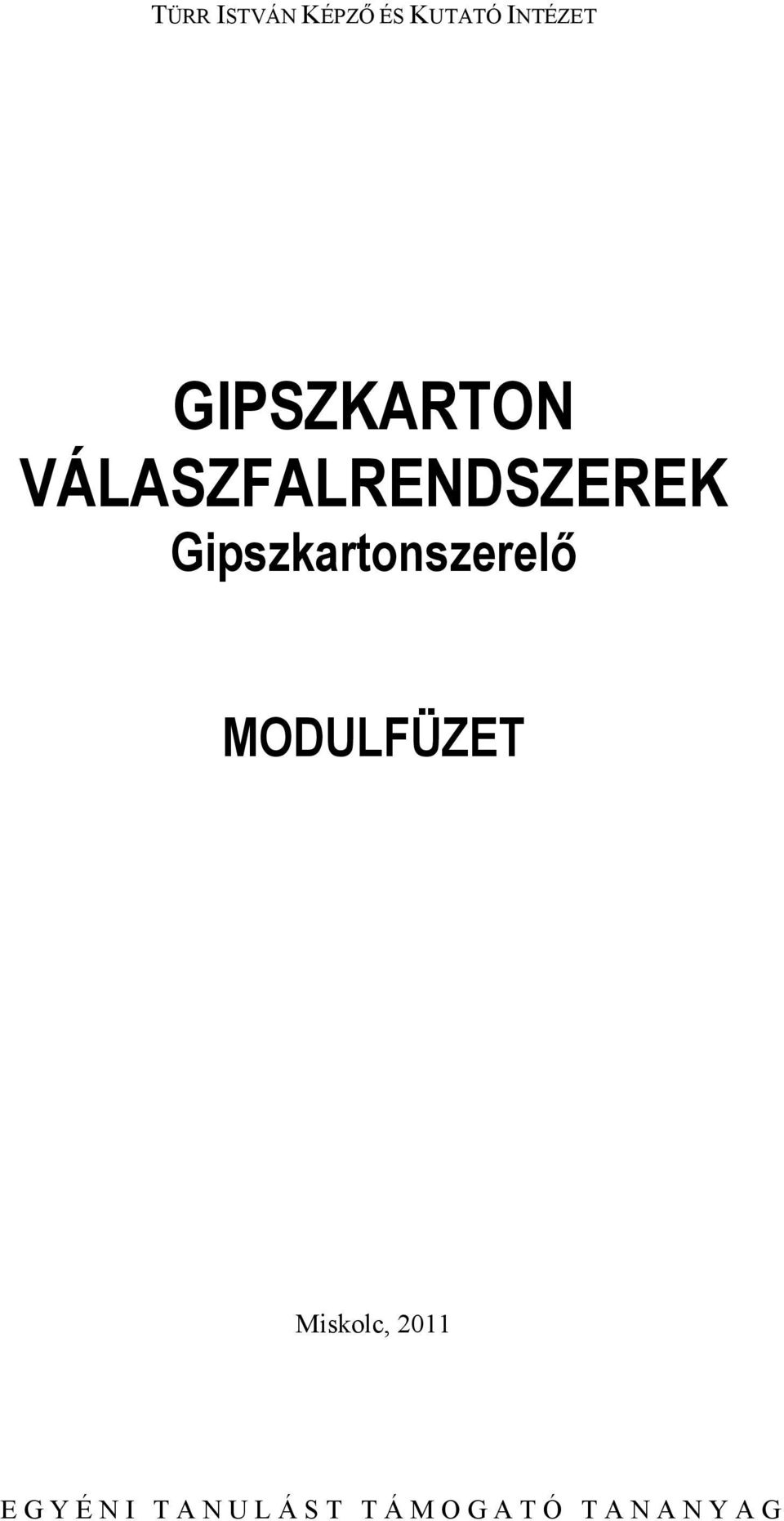

1 TÜRR ISTVÁN KÉPZŐ ÉS KUTATÓ INTÉZET GIPSZKARTON VÁLASZFALRENDSZEREK Gipszkartonszerelő MODULFÜZET Miskolc, 2011 EGYÉNI TANULÁST TÁMOGATÓ TANANYAG

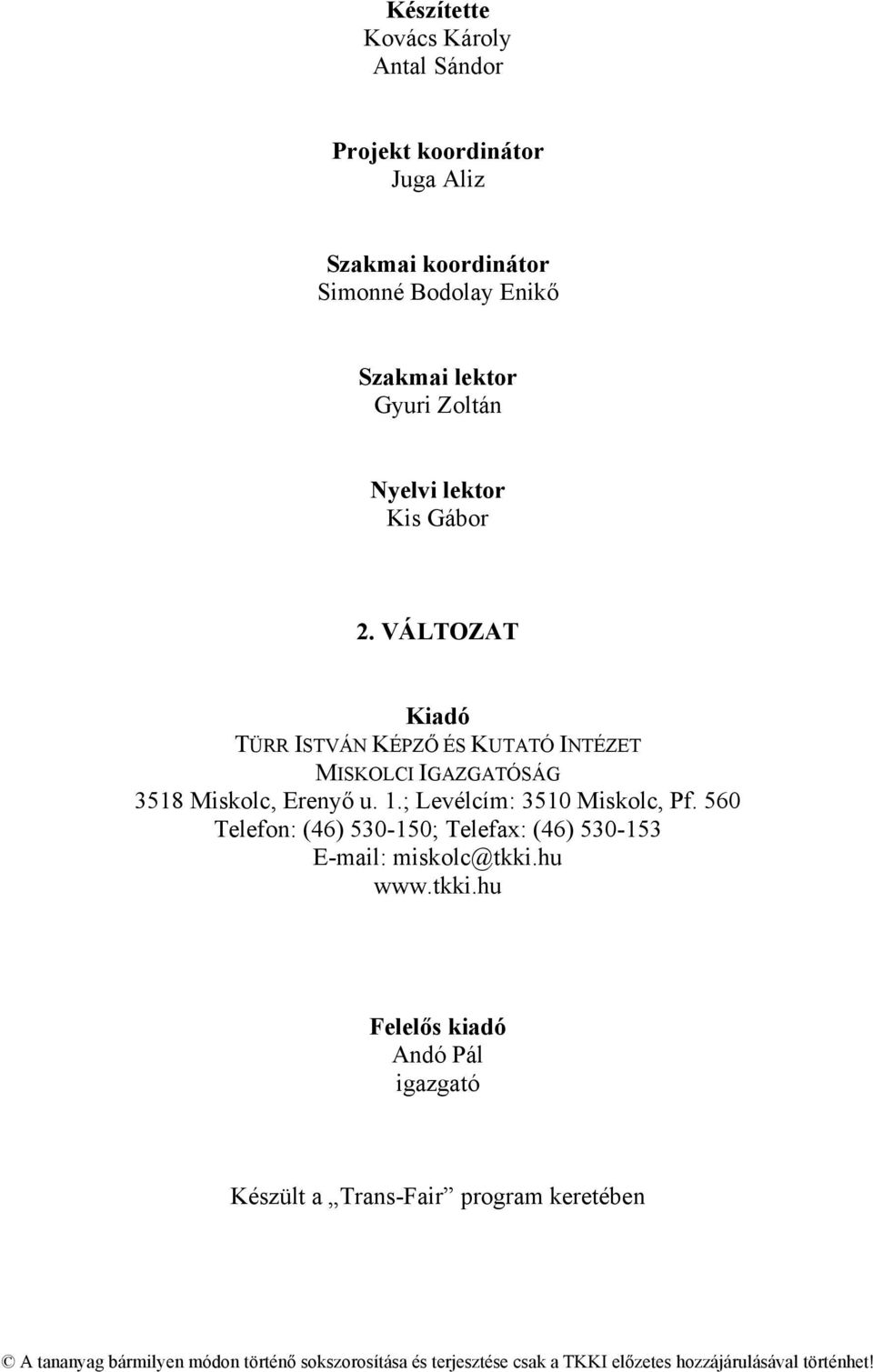

2 Készítette Kovács Károly Antal Sándor Projekt koordinátor Juga Aliz Szakmai koordinátor Simonné Bodolay Enikő Szakmai lektor Gyuri Zoltán Nyelvi lektor Kis Gábor 2. VÁLTOZAT Kiadó TÜRR ISTVÁN KÉPZŐ ÉS KUTATÓ INTÉZET MISKOLCI IGAZGATÓSÁG 3518 Miskolc, Erenyő u. 1.; Levélcím: 3510 Miskolc, Pf. 560 Telefon: (46) ; Telefax: (46) Felelős kiadó Andó Pál igazgató Készült a Trans-Fair program keretében A tananyag bármilyen módon történő sokszorosítása és terjesztése csak a TKKI előzetes hozzájárulásával történhet!

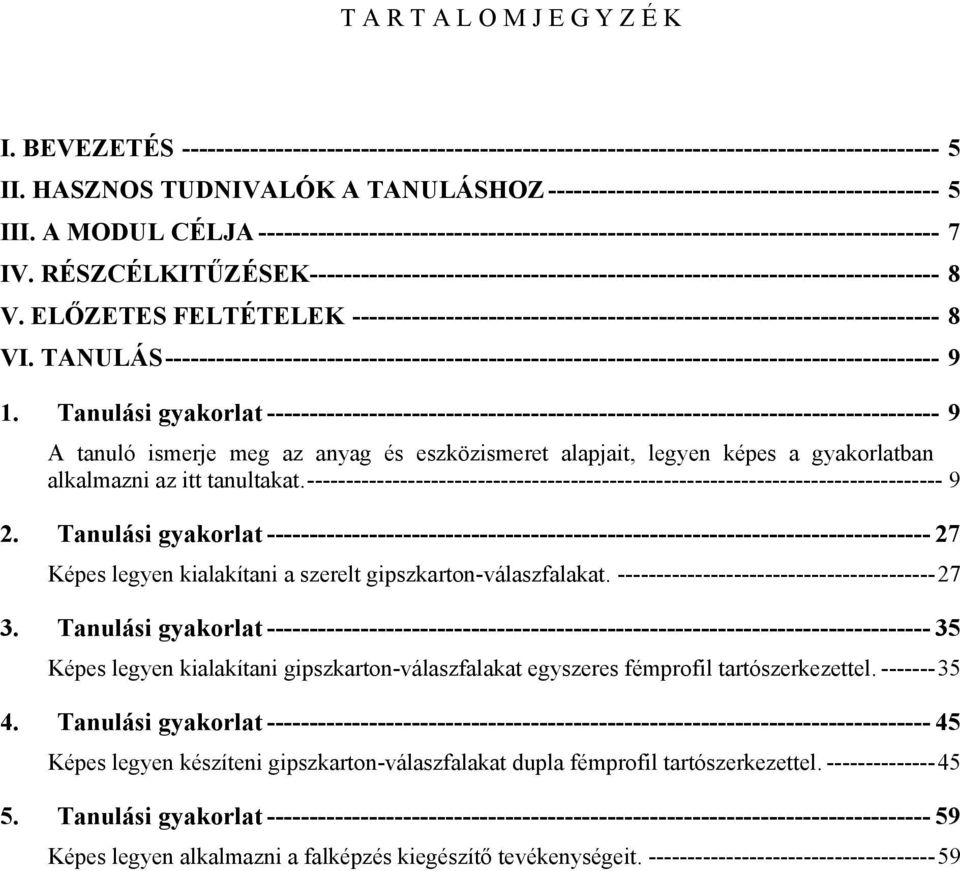

3 TARTALOMJEGYZÉK I. BEVEZETÉS II. HASZNOS TUDNIVALÓK A TANULÁSHOZ III. A MODUL CÉLJA IV. RÉSZCÉLKITŰZÉSEK V. ELŐZETES FELTÉTELEK VI. TANULÁS Tanulási gyakorlat A tanuló ismerje meg az anyag és eszközismeret alapjait, legyen képes a gyakorlatban alkalmazni az itt tanultakat Tanulási gyakorlat Képes legyen kialakítani a szerelt gipszkarton-válaszfalakat Tanulási gyakorlat Képes legyen kialakítani gipszkarton-válaszfalakat egyszeres fémprofil tartószerkezettel Tanulási gyakorlat Képes legyen készíteni gipszkarton-válaszfalakat dupla fémprofil tartószerkezettel Tanulási gyakorlat Képes legyen alkalmazni a falképzés kiegészítő tevékenységeit

4

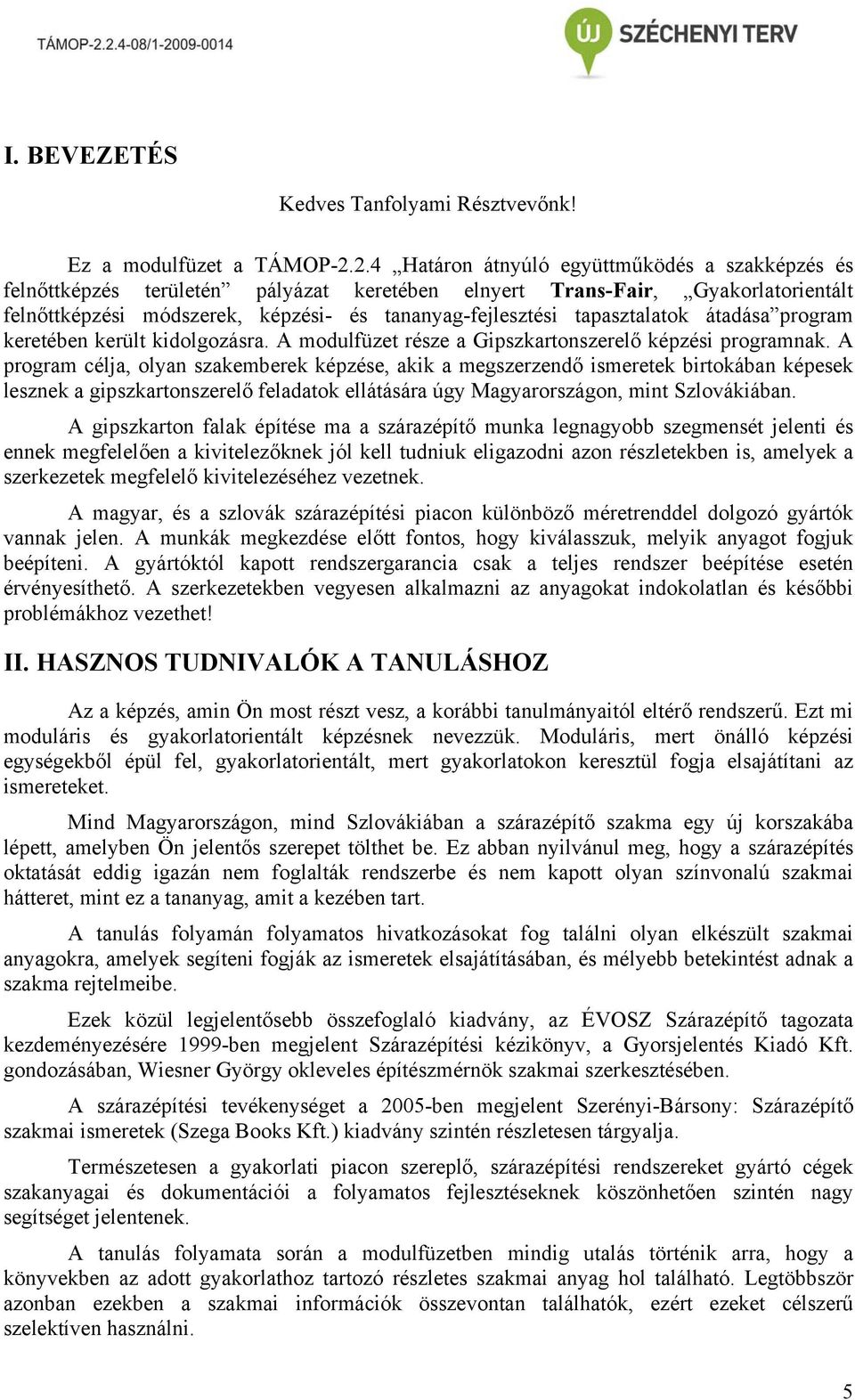

5 I. BEVEZETÉS Kedves Tanfolyami Résztvevőnk! Ez a modulfüzet a TÁMOP Határon átnyúló együttműködés a szakképzés és felnőttképzés területén pályázat keretében elnyert Trans-Fair, Gyakorlatorientált felnőttképzési módszerek, képzési- és tananyag-fejlesztési tapasztalatok átadása program keretében került kidolgozásra. A modulfüzet része a Gipszkartonszerelő képzési programnak. A program célja, olyan szakemberek képzése, akik a megszerzendő ismeretek birtokában képesek lesznek a gipszkartonszerelő feladatok ellátására úgy Magyarországon, mint Szlovákiában. A gipszkarton falak építése ma a szárazépítő munka legnagyobb szegmensét jelenti és ennek megfelelően a kivitelezőknek jól kell tudniuk eligazodni azon részletekben is, amelyek a szerkezetek megfelelő kivitelezéséhez vezetnek. A magyar, és a szlovák szárazépítési piacon különböző méretrenddel dolgozó gyártók vannak jelen. A munkák megkezdése előtt fontos, hogy kiválasszuk, melyik anyagot fogjuk beépíteni. A gyártóktól kapott rendszergarancia csak a teljes rendszer beépítése esetén érvényesíthető. A szerkezetekben vegyesen alkalmazni az anyagokat indokolatlan és későbbi problémákhoz vezethet! II. HASZNOS TUDNIVALÓK A TANULÁSHOZ Az a képzés, amin Ön most részt vesz, a korábbi tanulmányaitól eltérő rendszerű. Ezt mi moduláris és gyakorlatorientált képzésnek nevezzük. Moduláris, mert önálló képzési egységekből épül fel, gyakorlatorientált, mert gyakorlatokon keresztül fogja elsajátítani az ismereteket. Mind Magyarországon, mind Szlovákiában a szárazépítő szakma egy új korszakába lépett, amelyben Ön jelentős szerepet tölthet be. Ez abban nyilvánul meg, hogy a szárazépítés oktatását eddig igazán nem foglalták rendszerbe és nem kapott olyan színvonalú szakmai hátteret, mint ez a tananyag, amit a kezében tart. A tanulás folyamán folyamatos hivatkozásokat fog találni olyan elkészült szakmai anyagokra, amelyek segíteni fogják az ismeretek elsajátításában, és mélyebb betekintést adnak a szakma rejtelmeibe. Ezek közül legjelentősebb összefoglaló kiadvány, az ÉVOSZ Szárazépítő tagozata kezdeményezésére 1999-ben megjelent Szárazépítési kézikönyv, a Gyorsjelentés Kiadó Kft. gondozásában, Wiesner György okleveles építészmérnök szakmai szerkesztésében. A szárazépítési tevékenységet a 2005-ben megjelent Szerényi-Bársony: Szárazépítő szakmai ismeretek (Szega Books Kft.) kiadvány szintén részletesen tárgyalja. Természetesen a gyakorlati piacon szereplő, szárazépítési rendszereket gyártó cégek szakanyagai és dokumentációi a folyamatos fejlesztéseknek köszönhetően szintén nagy segítséget jelentenek. A tanulás folyamata során a modulfüzetben mindig utalás történik arra, hogy a könyvekben az adott gyakorlathoz tartozó részletes szakmai anyag hol található. Legtöbbször azonban ezekben a szakmai információk összevontan találhatók, ezért ezeket célszerű szelektíven használni. 5

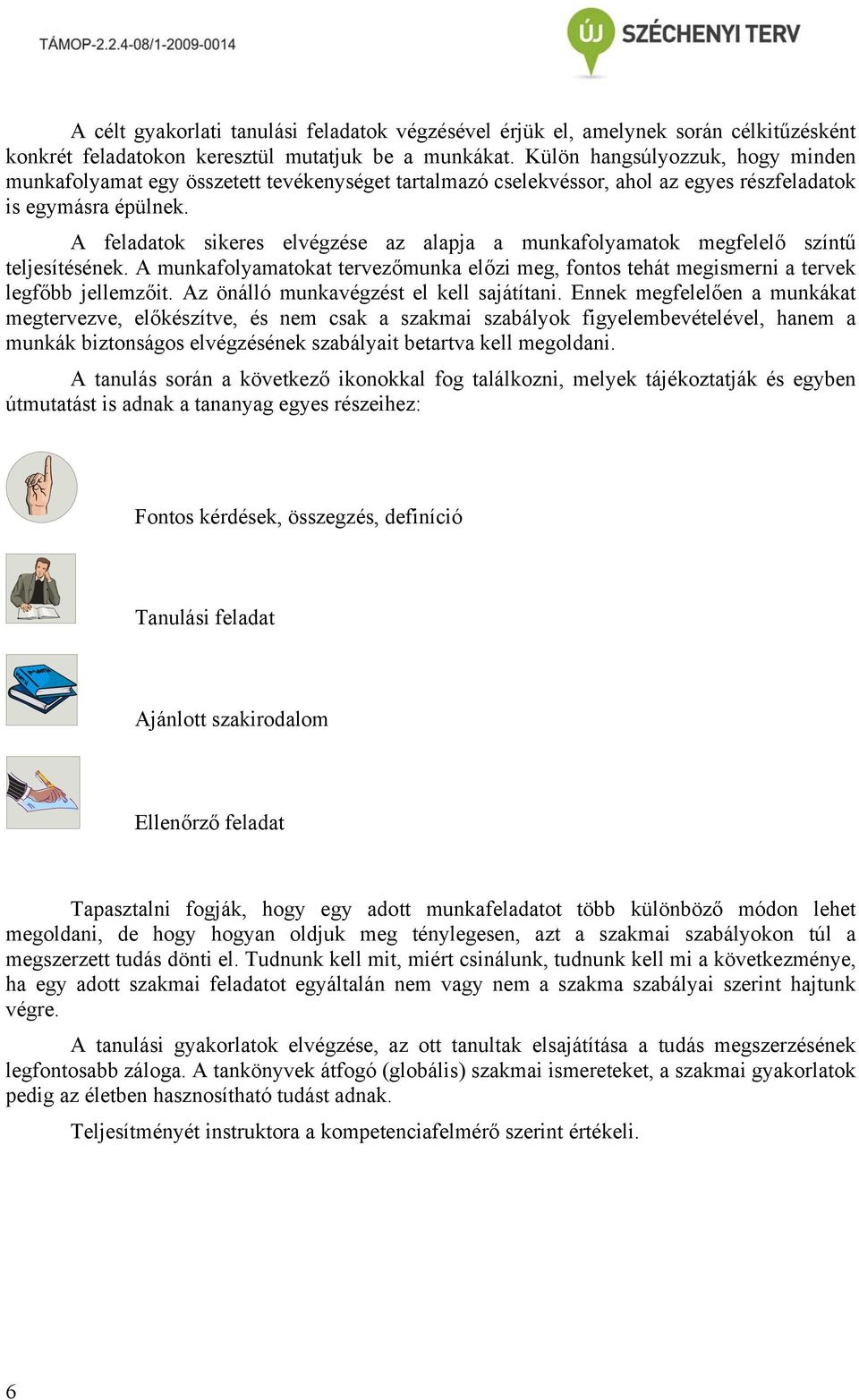

6 A célt gyakorlati tanulási feladatok végzésével érjük el, amelynek során célkitűzésként konkrét feladatokon keresztül mutatjuk be a munkákat. Külön hangsúlyozzuk, hogy minden munkafolyamat egy összetett tevékenységet tartalmazó cselekvéssor, ahol az egyes részfeladatok is egymásra épülnek. A feladatok sikeres elvégzése az alapja a munkafolyamatok megfelelő színtű teljesítésének. A munkafolyamatokat tervezőmunka előzi meg, fontos tehát megismerni a tervek legfőbb jellemzőit. Az önálló munkavégzést el kell sajátítani. Ennek megfelelően a munkákat megtervezve, előkészítve, és nem csak a szakmai szabályok figyelembevételével, hanem a munkák biztonságos elvégzésének szabályait betartva kell megoldani. A tanulás során a következő ikonokkal fog találkozni, melyek tájékoztatják és egyben útmutatást is adnak a tananyag egyes részeihez: Fontos kérdések, összegzés, definíció Tanulási feladat Ajánlott szakirodalom Ellenőrző feladat Tapasztalni fogják, hogy egy adott munkafeladatot több különböző módon lehet megoldani, de hogy hogyan oldjuk meg ténylegesen, azt a szakmai szabályokon túl a megszerzett tudás dönti el. Tudnunk kell mit, miért csinálunk, tudnunk kell mi a következménye, ha egy adott szakmai feladatot egyáltalán nem vagy nem a szakma szabályai szerint hajtunk végre. A tanulási gyakorlatok elvégzése, az ott tanultak elsajátítása a tudás megszerzésének legfontosabb záloga. A tankönyvek átfogó (globális) szakmai ismereteket, a szakmai gyakorlatok pedig az életben hasznosítható tudást adnak. Teljesítményét instruktora a kompetenciafelmérő szerint értékeli. 6

7 Javasoljuk a modulfüzetbe beírni: Instruktora, szaktanárai, tanulótársai adatait, az elérhetőségeket, melyek szükségesek a folyamatos kapcsolattartáshoz. Instruktor adatai: Szaktanárok adatai : Csoportvezető, tanulótárs adatai: Konzultáció helye, időpontja: III. A MODUL CÉLJA A hallgatók a modul végére készségszinten sajátítsák el a fa és a fém tartószerkezetű gipszkarton válaszfalak szerelésével kapcsolatos valamennyi alapművelet elvégzését, továbbá az óvó rendszabályok alkalmazását. 7

8 IV. RÉSZCÉLKITŰZÉSEK 1. A tanuló ismerje meg az anyag és eszközismeret alapjait, legyen képes a gyakorlatban alkalmazni az itt tanultakat. Ismerkedés a gipszkarton szereléshez szükséges profil rendszerekkel. Ismerkedés a gipszkarton szereléshez szükséges építőlapokkal. Ismerkedés a gipszkarton szereléshez szükséges rögzítőelemekkel. Ismerkedés a gipszkarton szereléshez szükséges szerszámokkal. 2. Képes legyen kialakítani a szerelt gipszkarton-válaszfalakat. 3. Képes legyen kialakítani gipszkarton-válaszfalakat egyszeres fémprofil tartószerkezettel. 1. Gipszkarton-válaszfal rendszerek 2. Egyszeres, fém tartóvázú, egy rétegben borított gipszkarton-válaszfal 3. Egyszeres, fém tartóvázú két rétegben borított gipszkarton-válaszfal 4. Biztonsági gipszkarton fal 4. Képes legyen gipszkarton-válaszfalakat készíteni dupla fémprofil tartószerkezettel. 1. Gipszkarton-válaszfalak dupla fémprofil szerkezettel 2. Kettős tartóvázú térelválasztó (fém) gipszkarton-válaszfalak 3. Lakáselválasztó (fém) gipszkarton falak 4. Installációs (fém) gipszkarton-válaszfalak 5. Fa tartószerkezetű gipszkarton-válaszfalak 5. Képes legyen alkalmazni a falképzés kiegészítő tevékenységeit. 1. Hő- és hangszigetelés 2. Vizes helyiségekben végzendő munkák 3. Tágulási hézagképzések 4. Fugázás, felületképzés 5. Szerelés gipszkarton-válaszfalra 6. Íves falak készítése V. ELŐZETES FELTÉTELEK Az alábbi modulok sikeres teljesítése: - Építőipari alapismeretek 8

9 A tanuló ismerje meg az anyag és eszközismeret alapjait, legyen képes a gyakorlatban alkalmazni az itt tanultakat. VI. TANULÁS 1. TANULÁSI GYAKORLAT A részcélkitűzés száma: 1. A részcélkitűzés megnevezése: A tanuló ismerje meg az anyag és eszközismeret alapjait, legyen képes a gyakorlatban alkalmazni az itt tanultakat A tanulás folyamata 1. T ANULÁSI TEVÉKENYSÉG: Ismerkedés a g ipszkarton szereléshez szükséges profil rendszerekkel. Hallgassa meg instruktora előadását a gipszkarton szerelésénél használt profilokról! Tekintse meg a gipszkarton szerelésnél használt, valamint az előkészületi munkáihoz szükséges anyagokat! Szerényi-Bársony: Szárazépítő szakmai ismeretek, Szega Books Kft., Instruktori bemutatás után válogassa ki a válaszfalhoz használt profilokat! Gyakorolja a profilok méretpontos vágását! Wiesner György (szerk.), Szárazépítési kézikönyv, Gyorsjelentés Kiadó Kft., Instruktora felügyelet mellett szabjon le öt darab 15 cm hosszúságú UW profilt! Ügyeljen a technológiához tartozó munka-, tűz-, és környezetvédelmi szabályokra! Sajátítsa el a profil rendszerekkel kapcsolatos alapfogalmakat a TUDNI KELL fejezetben! 9

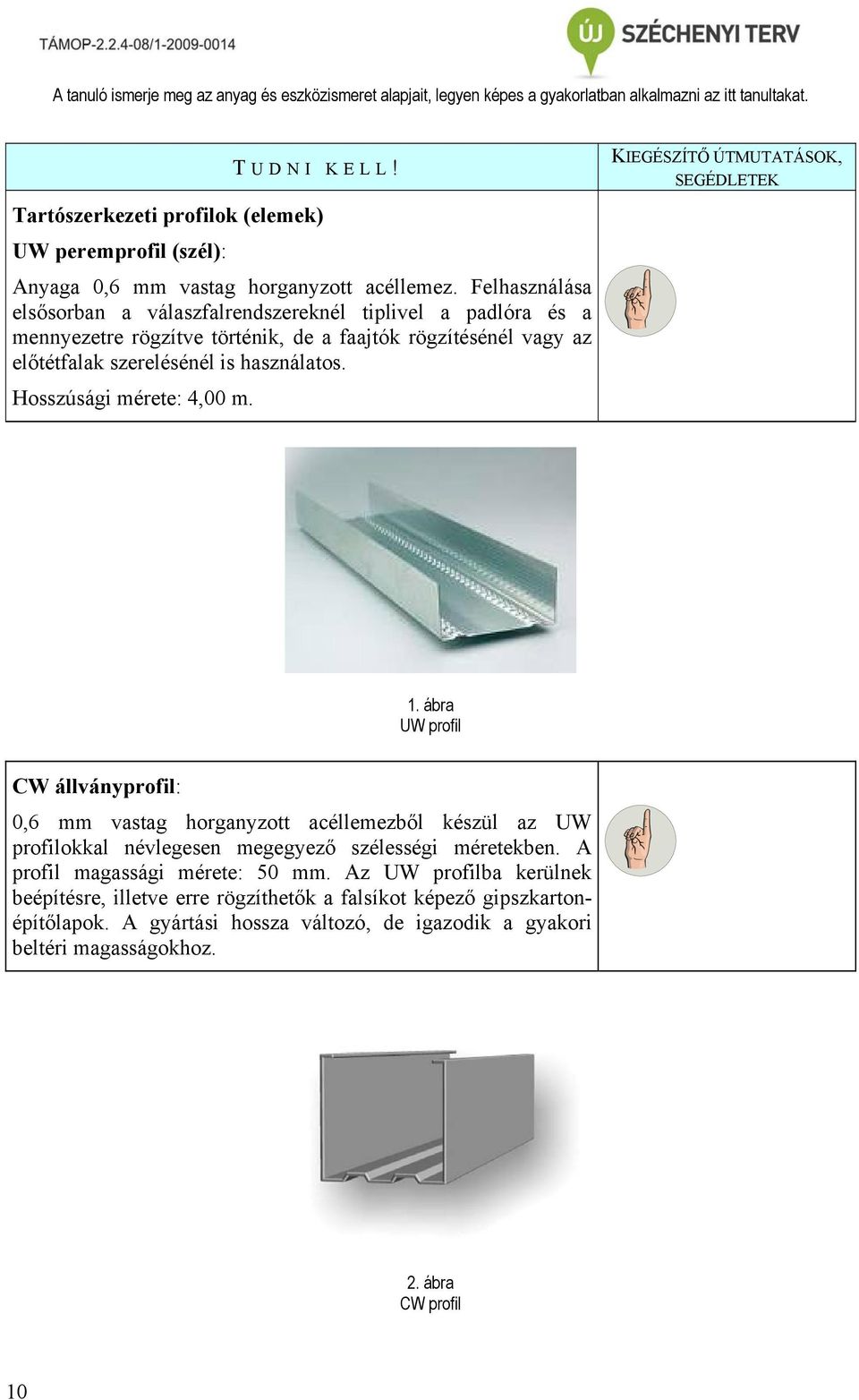

10 A tanuló ismerje meg az anyag és eszközismeret alapjait, legyen képes a gyakorlatban alkalmazni az itt tanultakat. T UDNI KELL! Tartószerkezeti profilok (elemek) UW peremprofil (szél): Anyaga 0,6 mm vastag horganyzott acéllemez. Felhasználása elsősorban a válaszfalrendszereknél tiplivel a padlóra és a mennyezetre rögzítve történik, de a faajtók rögzítésénél vagy az előtétfalak szerelésénél is használatos. Hosszúsági mérete: 4,00 m. 1. ábra UW profil CW állványprofil: 0,6 mm vastag horganyzott acéllemezből készül az UW profilokkal névlegesen megegyező szélességi méretekben. A profil magassági mérete: 50 mm. Az UW profilba kerülnek beépítésre, illetve erre rögzíthetők a falsíkot képező gipszkartonépítőlapok. A gyártási hossza változó, de igazodik a gyakori beltéri magasságokhoz. 2. ábra CW profil 10

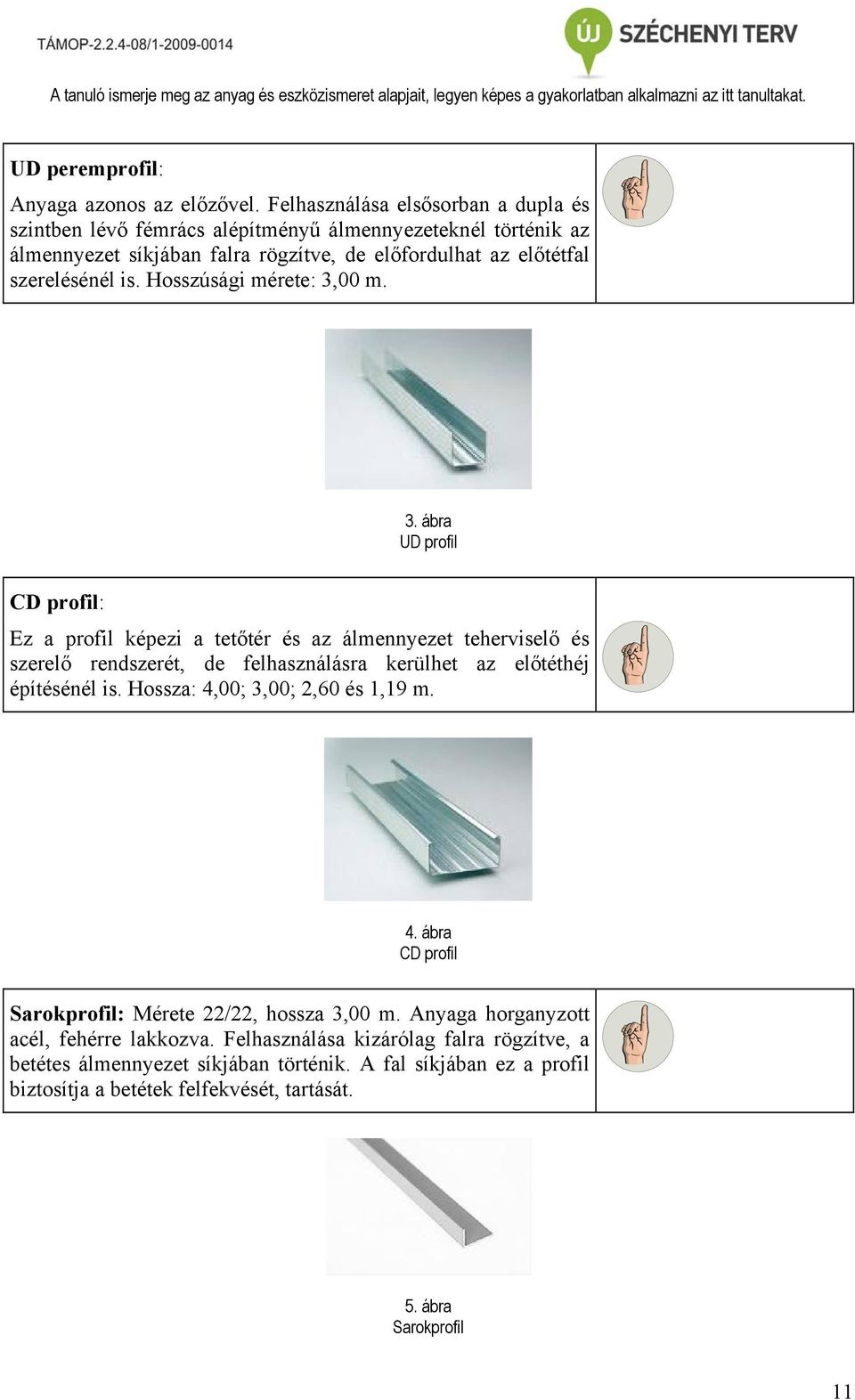

11 A tanuló ismerje meg az anyag és eszközismeret alapjait, legyen képes a gyakorlatban alkalmazni az itt tanultakat. UD peremprofil: Anyaga azonos az előzővel. Felhasználása elsősorban a dupla és szintben lévő fémrács alépítményű álmennyezeteknél történik az álmennyezet síkjában falra rögzítve, de előfordulhat az előtétfal szerelésénél is. Hosszúsági mérete: 3,00 m. 3. ábra UD profil CD profil: Ez a profil képezi a tetőtér és az álmennyezet teherviselő és szerelő rendszerét, de felhasználásra kerülhet az előtéthéj építésénél is. Hossza: 4,00; 3,00; 2,60 és 1,19 m. 4. ábra CD profil Sarokprofil: Mérete 22/22, hossza 3,00 m. Anyaga horganyzott acél, fehérre lakkozva. Felhasználása kizárólag falra rögzítve, a betétes álmennyezet síkjában történik. A fal síkjában ez a profil biztosítja a betétek felfekvését, tartását. 5. ábra Sarokprofil 11

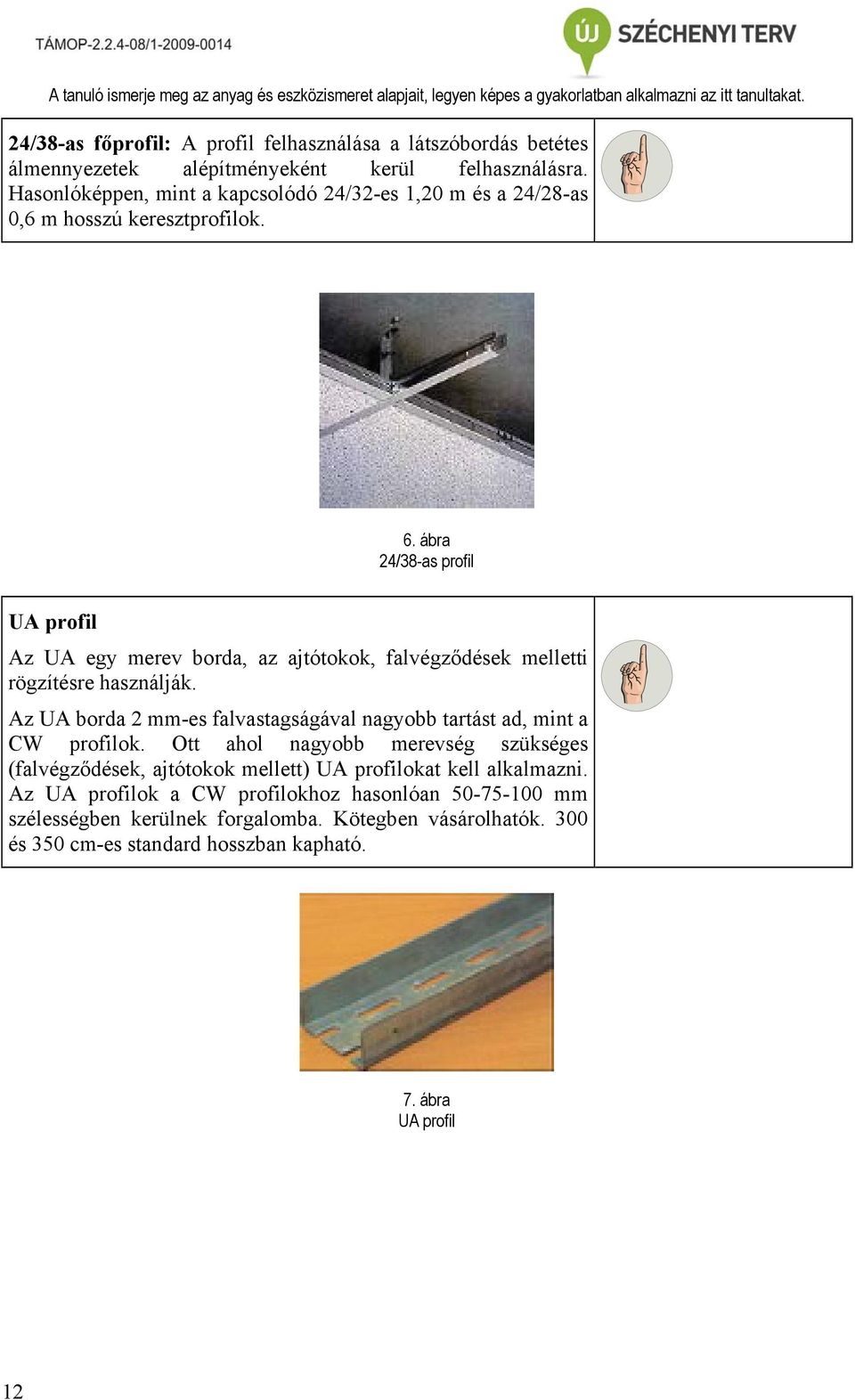

12 A tanuló ismerje meg az anyag és eszközismeret alapjait, legyen képes a gyakorlatban alkalmazni az itt tanultakat. 24/38-as főprofil: A profil felhasználása a látszóbordás betétes álmennyezetek alépítményeként kerül felhasználásra. Hasonlóképpen, mint a kapcsolódó 24/32-es 1,20 m és a 24/28-as 0,6 m hosszú keresztprofilok. 6. ábra 24/38-as profil UA profil Az UA egy merev borda, az ajtótokok, falvégződések melletti rögzítésre használják. Az UA borda 2 mm-es falvastagságával nagyobb tartást ad, mint a CW profilok. Ott ahol nagyobb merevség szükséges (falvégződések, ajtótokok mellett) UA profilokat kell alkalmazni. Az UA profilok a CW profilokhoz hasonlóan mm szélességben kerülnek forgalomba. Kötegben vásárolhatók. 300 és 350 cm-es standard hosszban kapható. 7. ábra UA profil 12

13 A tanuló ismerje meg az anyag és eszközismeret alapjait, legyen képes a gyakorlatban alkalmazni az itt tanultakat. 2. T ANULÁSI TEVÉKENYSÉG: Ismerkedés a g ipszkarton szereléshez szükséges építő lapokkal. Hallgassa meg instruktora előadását a gipszkarton szerelésénél használt építőlapokról! Tekintse meg a gipszkarton szerelésnél használt gipszkarton lapokat, ismerje meg azok jellemzőit, tulajdonságait! Szerényi-Bársony: Szárazépítő szakmai ismeretek, Szega Books Kft., Pécs, Instruktori bemutatás után válogassa ki a válaszfalhoz használt gipszkarton lapokat! Gyakorolja az építőlapok méretpontos vágását! Wiesner György (szerk.), Szárazépítési kézikönyv, Gyorsjelentés Kiadó Kft., Instruktora felügyelet mellet szabjon le öt darab 15 cm x 15 cmes építőlapot! Válogassa ki a tetőtérben alkalmazható építőlemezeket! Ügyeljen a technológiához tartozó munka-, tűz-, és környezetvédelmi szabályokra! Sajátítsa el a profil rendszerekkel kapcsolatos alapfogalmakat a TUDNI KELL fejezetben! Használja a védőfelszereléseket! T UDNI KELL! A gipszkarton általában 6,5-9,5-12,5-15 és 18 mm vastag lemez, melynek négy oldalát összefüggő kasírozott karton (papír) borítja. Ez a szilárdan tapadó karton biztosítja a gipszkarton hajlító- és törőszilárdságát. A gipszkarton elülső és hátsó oldalának kartonborítása között nemcsak színeltérés, de műszaki, minőségi eltérés is van. Gyártása gyártósoron történik. A homlokzati és hátkarton közé gipszet folyatnak, amit méretre hengerelnek. A gyorsított kötés után méretre vágják, szárítják, összeforgatják majd, raklapon 13

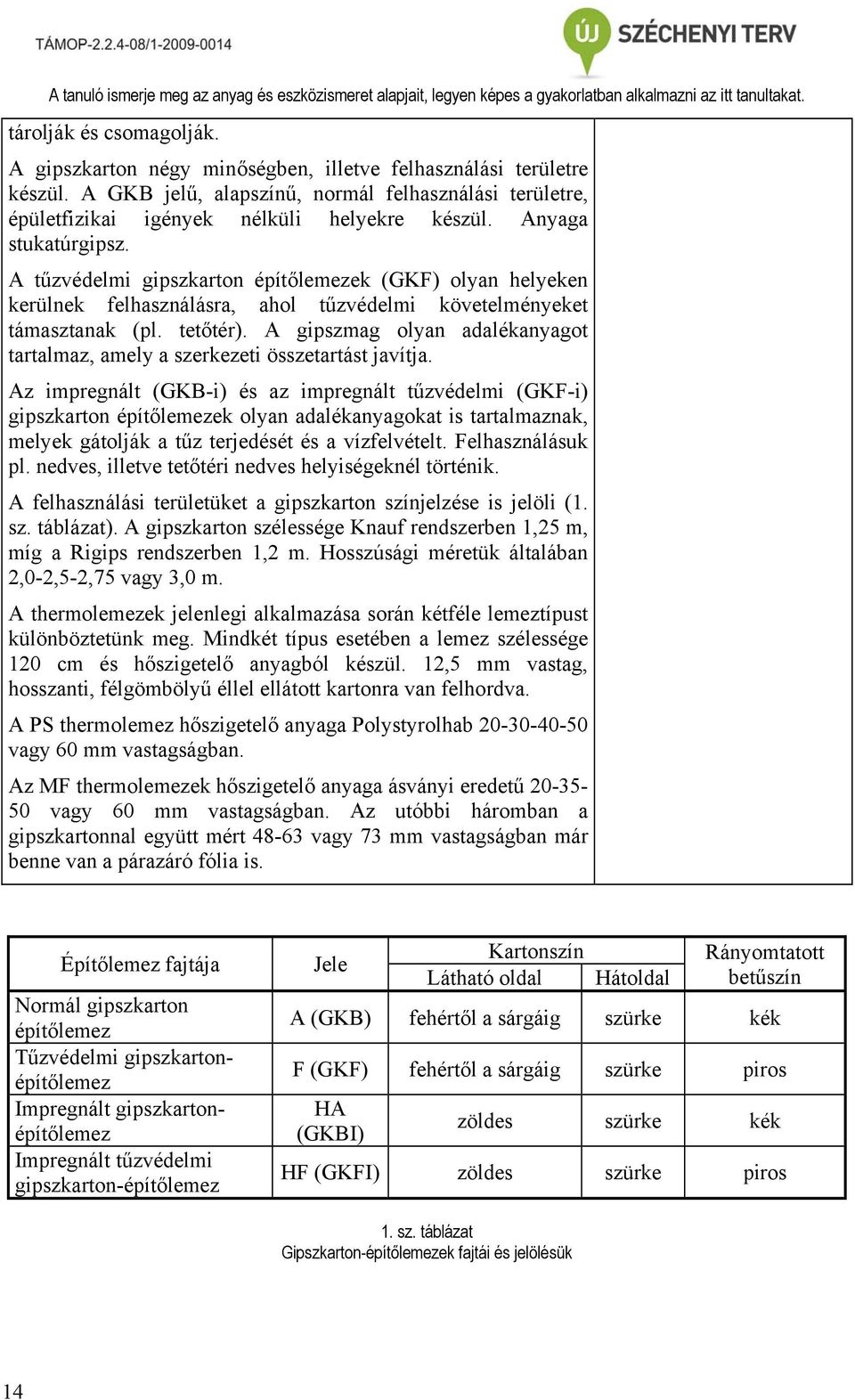

14 A tanuló ismerje meg az anyag és eszközismeret alapjait, legyen képes a gyakorlatban alkalmazni az itt tanultakat. tárolják és csomagolják. A gipszkarton négy minőségben, illetve felhasználási területre készül. A GKB jelű, alapszínű, normál felhasználási területre, épületfizikai igények nélküli helyekre készül. Anyaga stukatúrgipsz. A tűzvédelmi gipszkarton építőlemezek (GKF) olyan helyeken kerülnek felhasználásra, ahol tűzvédelmi követelményeket támasztanak (pl. tetőtér). A gipszmag olyan adalékanyagot tartalmaz, amely a szerkezeti összetartást javítja. Az impregnált (GKB-i) és az impregnált tűzvédelmi (GKF-i) gipszkarton építőlemezek olyan adalékanyagokat is tartalmaznak, melyek gátolják a tűz terjedését és a vízfelvételt. Felhasználásuk pl. nedves, illetve tetőtéri nedves helyiségeknél történik. A felhasználási területüket a gipszkarton színjelzése is jelöli (1. sz. táblázat). A gipszkarton szélessége Knauf rendszerben 1,25 m, míg a Rigips rendszerben 1,2 m. Hosszúsági méretük általában 2,0-2,5-2,75 vagy 3,0 m. A thermolemezek jelenlegi alkalmazása során kétféle lemeztípust különböztetünk meg. Mindkét típus esetében a lemez szélessége 120 cm és hőszigetelő anyagból készül. 12,5 mm vastag, hosszanti, félgömbölyű éllel ellátott kartonra van felhordva. A PS thermolemez hőszigetelő anyaga Polystyrolhab vagy 60 mm vastagságban. Az MF thermolemezek hőszigetelő anyaga ásványi eredetű vagy 60 mm vastagságban. Az utóbbi háromban a gipszkartonnal együtt mért vagy 73 mm vastagságban már benne van a párazáró fólia is. Építőlemez fajtája Normál gipszkarton építőlemez Tűzvédelmi gipszkartonépítőlemez Impregnált gipszkartonépítőlemez Impregnált tűzvédelmi gipszkarton-építőlemez Jele Kartonszín Látható oldal Hátoldal Rányomtatott betűszín A (GKB) fehértől a sárgáig szürke kék F (GKF) fehértől a sárgáig szürke piros HA (GKBI) zöldes szürke kék HF (GKFI) zöldes szürke piros 1. sz. táblázat Gipszkarton-építőlemezek fajtái és jelölésük 14

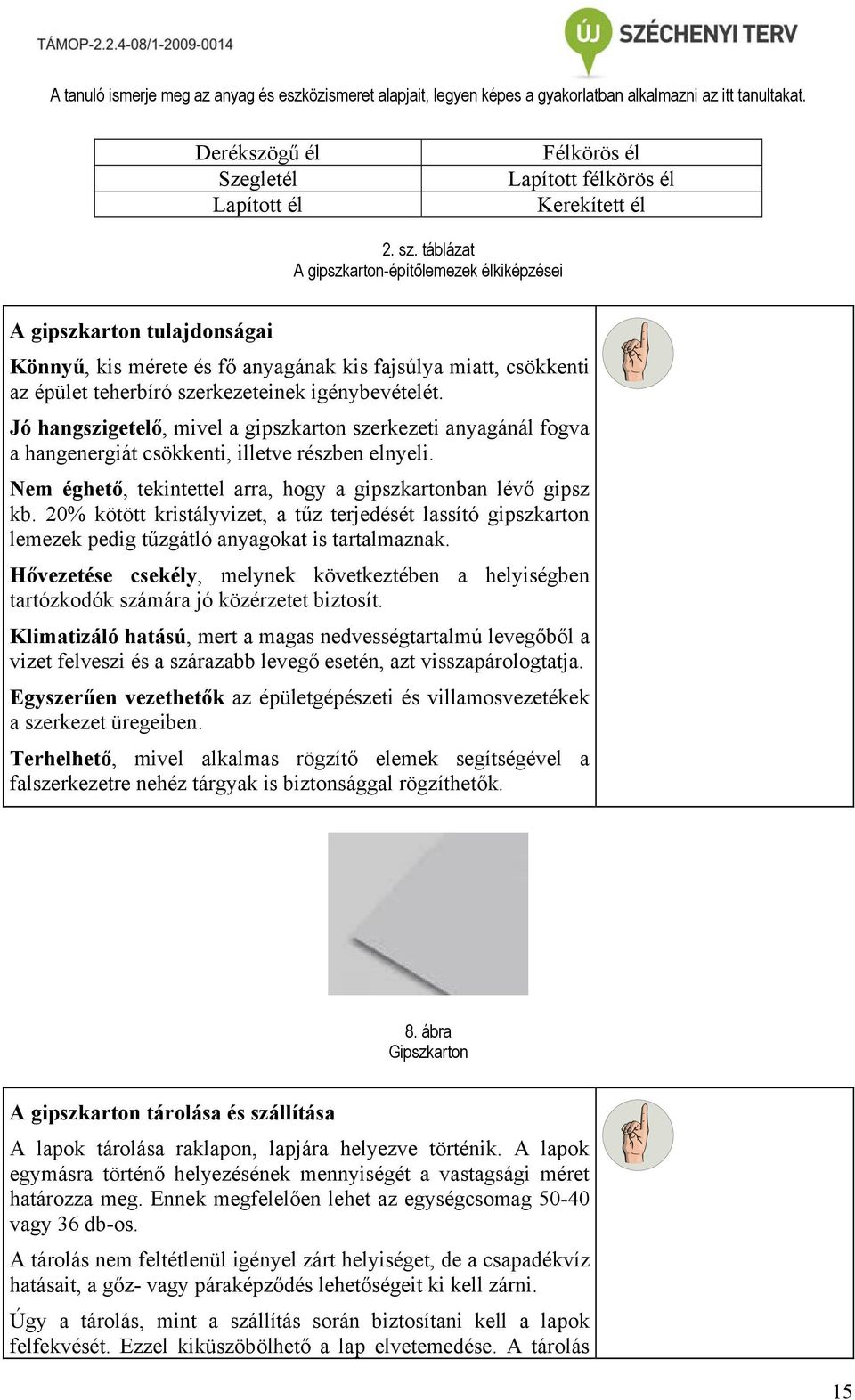

15 A tanuló ismerje meg az anyag és eszközismeret alapjait, legyen képes a gyakorlatban alkalmazni az itt tanultakat. Derékszögű él Szegletél Lapított él Félkörös él Lapított félkörös él Kerekített él 2. sz. táblázat A gipszkarton-építőlemezek élkiképzései A gipszkarton tulajdonságai Könnyű, kis mérete és fő anyagának kis fajsúlya miatt, csökkenti az épület teherbíró szerkezeteinek igénybevételét. Jó hangszigetelő, mivel a gipszkarton szerkezeti anyagánál fogva a hangenergiát csökkenti, illetve részben elnyeli. Nem éghető, tekintettel arra, hogy a gipszkartonban lévő gipsz kb. 20% kötött kristályvizet, a tűz terjedését lassító gipszkarton lemezek pedig tűzgátló anyagokat is tartalmaznak. Hővezetése csekély, melynek következtében a helyiségben tartózkodók számára jó közérzetet biztosít. Klimatizáló hatású, mert a magas nedvességtartalmú levegőből a vizet felveszi és a szárazabb levegő esetén, azt visszapárologtatja. Egyszerűen vezethetők az épületgépészeti és villamosvezetékek a szerkezet üregeiben. Terhelhető, mivel alkalmas rögzítő elemek segítségével a falszerkezetre nehéz tárgyak is biztonsággal rögzíthetők. 8. ábra Gipszkarton A gipszkarton tárolása és szállítása A lapok tárolása raklapon, lapjára helyezve történik. A lapok egymásra történő helyezésének mennyiségét a vastagsági méret határozza meg. Ennek megfelelően lehet az egységcsomag vagy 36 db-os. A tárolás nem feltétlenül igényel zárt helyiséget, de a csapadékvíz hatásait, a gőz- vagy páraképződés lehetőségeit ki kell zárni. Úgy a tárolás, mint a szállítás során biztosítani kell a lapok felfekvését. Ezzel kiküszöbölhető a lap elvetemedése. A tárolás 15

16 A tanuló ismerje meg az anyag és eszközismeret alapjait, legyen képes a gyakorlatban alkalmazni az itt tanultakat. során ügyelni kell a közlekedési útvonalak, terek kellő méretű biztosítására, megelőzve ezzel az egymásra rakott lapokhoz történő ütközést, végső soron a gipszkartonlapok sérülését a tárolás és a szállítás során. A gipszkartonlapok kézi rakodása és szállítása során a lapokat a hosszanti két oldala mentén, illetve élére állítva célszerű megfogni és mozgatni a törések elkerülése érdekében. 9. ábra Gipszkarton tárolása GYAKORLATI FELADAT: Készítse el egy 30 cm átmérőjű és 60 cm magas oszlop borítását! 10. ábra Oszlop borítás készítése 16

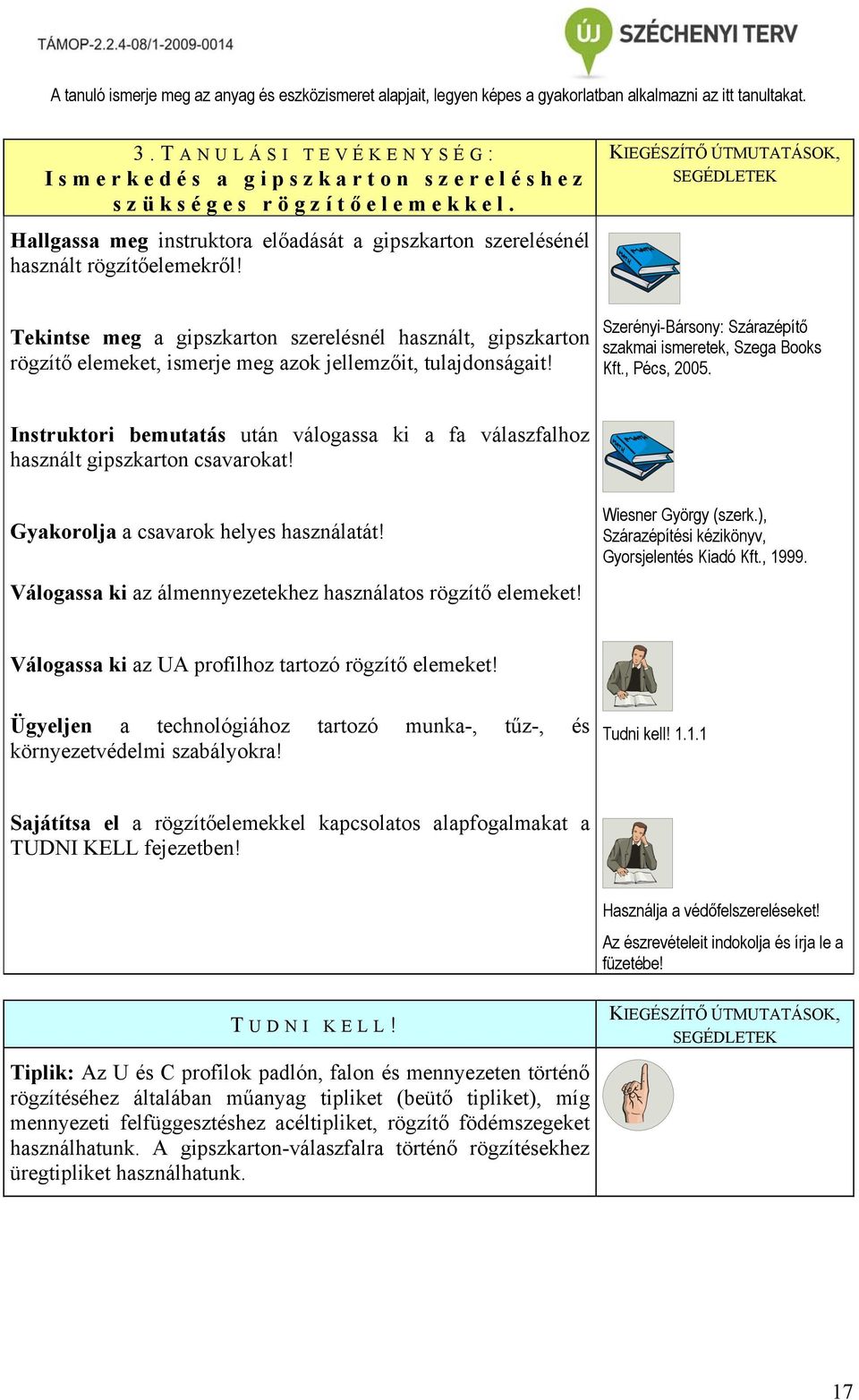

17 A tanuló ismerje meg az anyag és eszközismeret alapjait, legyen képes a gyakorlatban alkalmazni az itt tanultakat. 3.TANULÁSI TEVÉKENYSÉG: Ismerkedés a g ipszkarton szereléshez szükséges rögzítő elemekkel. Hallgassa meg instruktora előadását a gipszkarton szerelésénél használt rögzítőelemekről! Tekintse meg a gipszkarton szerelésnél használt, gipszkarton rögzítő elemeket, ismerje meg azok jellemzőit, tulajdonságait! Szerényi-Bársony: Szárazépítő szakmai ismeretek, Szega Books Kft., Pécs, Instruktori bemutatás után válogassa ki a fa válaszfalhoz használt gipszkarton csavarokat! Gyakorolja a csavarok helyes használatát! Válogassa ki az álmennyezetekhez használatos rögzítő elemeket! Wiesner György (szerk.), Szárazépítési kézikönyv, Gyorsjelentés Kiadó Kft., Válogassa ki az UA profilhoz tartozó rögzítő elemeket! Ügyeljen a technológiához tartozó munka-, tűz-, és környezetvédelmi szabályokra! Tudni kell! Sajátítsa el a rögzítőelemekkel kapcsolatos alapfogalmakat a TUDNI KELL fejezetben! Használja a védőfelszereléseket! Az észrevételeit indokolja és írja le a füzetébe! T UDNI KELL! Tiplik: Az U és C profilok padlón, falon és mennyezeten történő rögzítéséhez általában műanyag tipliket (beütő tipliket), míg mennyezeti felfüggesztéshez acéltipliket, rögzítő födémszegeket használhatunk. A gipszkarton-válaszfalra történő rögzítésekhez üregtipliket használhatunk. 17

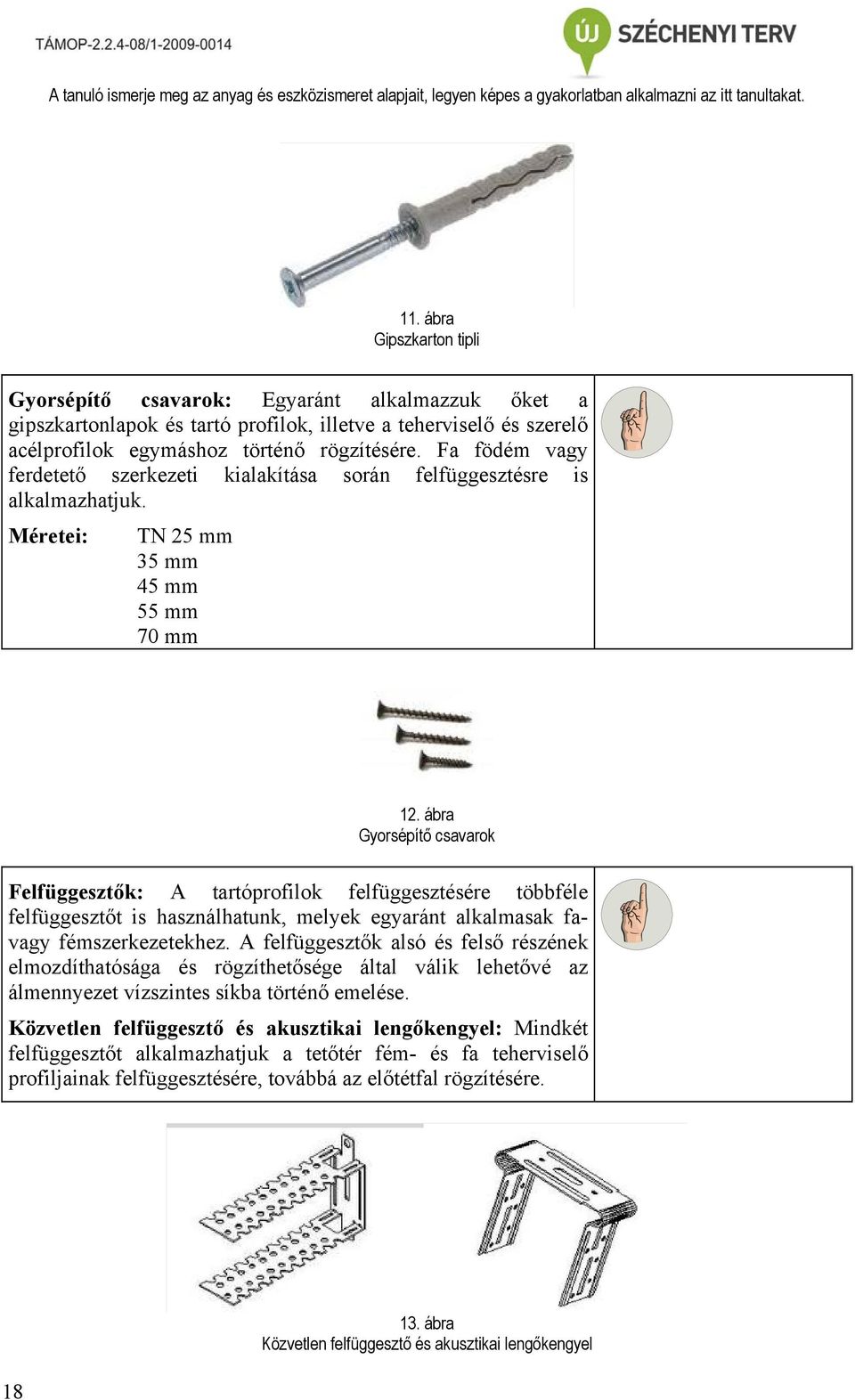

18 A tanuló ismerje meg az anyag és eszközismeret alapjait, legyen képes a gyakorlatban alkalmazni az itt tanultakat. 11. ábra Gipszkarton tipli Gyorsépítő csavarok: Egyaránt alkalmazzuk őket a gipszkartonlapok és tartó profilok, illetve a teherviselő és szerelő acélprofilok egymáshoz történő rögzítésére. Fa födém vagy ferdetető szerkezeti kialakítása során felfüggesztésre is alkalmazhatjuk. Méretei: TN 25 mm 35 mm 45 mm 55 mm 70 mm 12. ábra Gyorsépítő csavarok Felfüggesztők: A tartóprofilok felfüggesztésére többféle felfüggesztőt is használhatunk, melyek egyaránt alkalmasak favagy fémszerkezetekhez. A felfüggesztők alsó és felső részének elmozdíthatósága és rögzíthetősége által válik lehetővé az álmennyezet vízszintes síkba történő emelése. Közvetlen felfüggesztő és akusztikai lengőkengyel: Mindkét felfüggesztőt alkalmazhatjuk a tetőtér fém- és fa teherviselő profiljainak felfüggesztésére, továbbá az előtétfal rögzítésére ábra Közvetlen felfüggesztő és akusztikai lengőkengyel

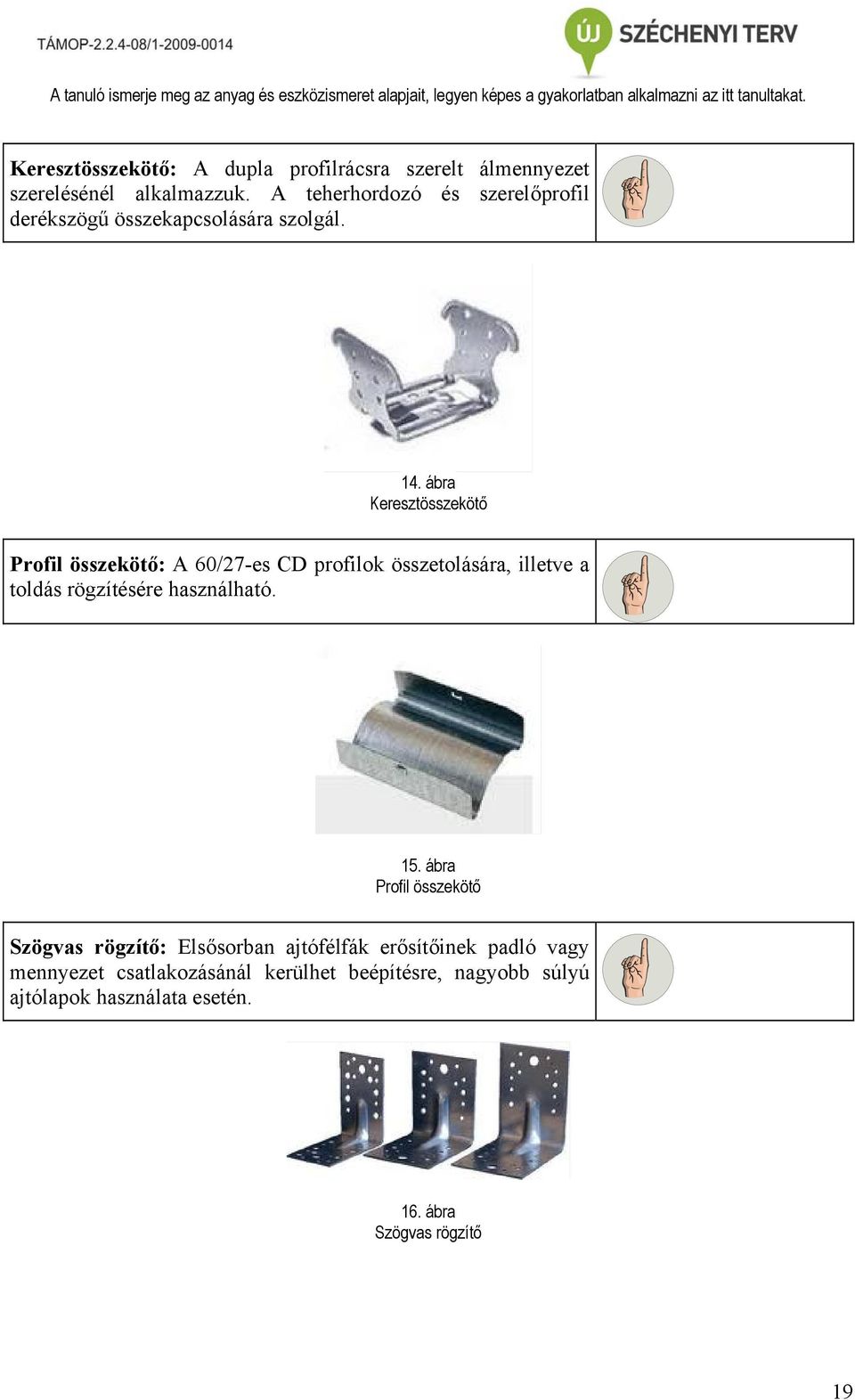

19 A tanuló ismerje meg az anyag és eszközismeret alapjait, legyen képes a gyakorlatban alkalmazni az itt tanultakat. Keresztösszekötő: A dupla profilrácsra szerelt álmennyezet szerelésénél alkalmazzuk. A teherhordozó és szerelőprofil derékszögű összekapcsolására szolgál. 14. ábra Keresztösszekötő Profil összekötő: A 60/27-es CD profilok összetolására, illetve a toldás rögzítésére használható. 15. ábra Profil összekötő Szögvas rögzítő: Elsősorban ajtófélfák erősítőinek padló vagy mennyezet csatlakozásánál kerülhet beépítésre, nagyobb súlyú ajtólapok használata esetén. 16. ábra Szögvas rögzítő 19

20 A tanuló ismerje meg az anyag és eszközismeret alapjait, legyen képes a gyakorlatban alkalmazni az itt tanultakat. Élvédő profil: A falidomok éleinek védelmére az alumíniumból készített és perforált szöglemez használható. A gipszkarton lemez lezárására többnyire műanyagból készített profilok használatosak. 17. ábra Élvédő profil Illesztési hézagtakaró (fugafedő csík): 50 mm széles papír vagy üvegszövet szövésű csík, amely az illesztési hézagerősítésre, hajszálrepedések megelőzésére épül be a hézagkitöltő gipszbe. 18. ábra Illesztési hézagtakaró Ragasztógipsz: Felhasználása elsősorban a szárazvakolatok ragasztásánál történik. 19. ábra Ragasztógipsz 20

21 A tanuló ismerje meg az anyag és eszközismeret alapjait, legyen képes a gyakorlatban alkalmazni az itt tanultakat. Hézagkitöltő gipsz: A gipszkarton építőlapok illesztési hézagainak kitöltésre, síkra dolgozásához használatos. A Fugenfüller vagy a SUPER hézagkitöltő gipsz alkalmazásakor hézagtakaró szalag szükséges, de az UNIFOTT vagy VARIO hézagkitöltő használata esetén ez nem kötelező. 20. ábra Hézagoló gipsz Tömítőszalag: Ragasztó készséggel ellátott rugalmas ( szivacs ) szalag, amely a meglévő fal, födém, padló, tetőszerkezet és a gipszkarton alépítmények közé kerül beépítésre a kapcsolat csillapítása céljából. 21. ábra Tömítőszalag 21

22 A tanuló ismerje meg az anyag és eszközismeret alapjait, legyen képes a gyakorlatban alkalmazni az itt tanultakat. ACRYL tömítőanyag: Képlékeny, tubusos tömítőanyag, pl. zárófugák, repedések gyors és problémamentes tömítéséhez. 22. ábra ACRYL tömítőanyag 22

23 A tanuló ismerje meg az anyag és eszközismeret alapjait, legyen képes a gyakorlatban alkalmazni az itt tanultakat. 4.TANULÁSI TEVÉKENYSÉG: Ismerkedés a g ipszkarton szereléshez szükséges szerszámokkal. Hallgassa meg instruktora előadását a gipszkarton szerelésénél használt szerszámokról! Tekintse meg a gipszkarton szerelésnél használt, szerszámokat, ismerje meg azok jellemzőit, tulajdonságait! Szerényi-Bársony: Szárazépítő szakmai ismeretek, Szega Books Kft., Pécs, Instruktori bemutatás próbálja ki a csavarbehajtó készüléket! Gyakorolja a lemezvágó olló helyes használatát! Wiesner György (szerk.), Szárazépítési kézikönyv, Gyorsjelentés Kiadó Kft., Mintázó gyalu segítségével csiszoljon le a gipszkarton tábla széléből 5 mm-t! Élgyalu segítségével fózoljon le egy gipszkarton táblát! Válogassa ki az álmennyezetekhez használatos rögzítőelemeket! Csoportmunkában beszéljék meg, miért van szükség a vágott élek élgyaluzására! Ügyeljen a technológiához tartozó munka-, tűz-, és környezetvédelmi szabályokra! Sajátítsa el a rögzítőelemekkel kapcsolatos alapfogalmakat a TUDNI KELL fejezetben! Az észrevételeit indokolja és írja le a füzetébe! Használja a védőfelszereléseket! T UDNI KELL! Néhány szerszám, amire szükségünk van: - tapétavágó és pótpenge a gipszkarton darabolásához, lemezolló a fémszerkezet vágásához, fűrész, ha fából készül 23

24 A tanuló ismerje meg az anyag és eszközismeret alapjait, legyen képes a gyakorlatban alkalmazni az itt tanultakat. a váz; - továbbá csavarbehajtó gép (ez lehet speciális csavarbehajtó gép, vagy egyszerű akkus fúró, illetve vezetékes fúrógép), csavarbehajtó hegy (PH2 kialakítású), gipszkarton gyalu. 24

25 A tanuló ismerje meg az anyag és eszközismeret alapjait, legyen képes a gyakorlatban alkalmazni az itt tanultakat. tapétavágó kés tapétavágóhoz pótpenge lemezvágó olló gipszkarton csavarbehajtó gép csavarbehajtó hegy PH2 fejkialakítással Gipszkarton gyalu 23. ábra Gipszkartonszereléshez szükséges alapvető szerszámok Ezek az alapvető kellékek. Természetesen nem csak ezekre az eszközökre van szükségünk, hanem mérőszalagra, ceruzára, glettvasra, spaklira, vödörre, esetleg körkivágóra is. A végső művelethez festék, festőszár, nyél és lehúzórács kell, de ez már a festés része, nem a gipszkarton szerelésé. T ANULÁSI TEVÉKENYSÉG Miután az összes tanulási gyakorlatot elvégezte, ellenőrizze tudását! Az ellenőrző feladatlapot kérje instruktorától! 25

26

27 Képes legyen kialakítani a szerelt gipszkarton-válaszfalakat. 2. TANULÁSI GYAKORLAT A részcélkitűzés száma: 2 A részcélkitűzés megnevezése: Képes legyen kialakítani a szerelt gipszkartonválaszfalakat A tanulás folyamata T ANULÁSI TEVÉKENYSÉG Hallgassa meg instruktora előadását a gipszkarton szerelésénél használt anyagokról. Tekintse meg a gipszkarton szerelésénél használt, szerszámokat, ismerje meg azok jellemzőit, tulajdonságait! Szerényi-Bársony: Szárazépítő szakmai ismeretek, Szega Books Kft., Pécs, Instruktori bemutatás után válogassa ki a szerelt válaszfalakhoz használatos gipszkarton csavarokat! Gyakorolja a 2,8 m hosszú, 2,5m magas válaszfal kitűzését! Wiesner György (szerk.), Szárazépítési kézikönyv, Gyorsjelentés Kiadó Kft., Válogassa ki a válaszfal kialakításához használatos rögzítőelemeket! Válogassa ki az UA profilhoz tartozó rögzítőelemeket! Ügyeljen a technológiához tartozó munka-, tűz-, és környezetvédelmi szabályokra! Sajátítsa el a rögzítőelemekkel kapcsolatos alapfogalmakat a TUDNI KELL fejezetben! Az észrevételeit indokolja és írja le a füzetébe 27

28 Képes legyen kialakítani a szerelt gipszkarton-válaszfalakat. T UDNI KELL! A gipszkarton fal fa vagy horgonyzott acéllemez konstrukcióból (pl. U keret és C tartóprofil) és erre két oldalról rögzített gipszkarton lapokból esetenként a két kartonlap közötti üreget kitöltő szigetelő anyagból készített nem teherhordó, függőleges térelválasztó falszerkezet. Alkalmazási területei elsősorban az épületek belső terei, ahol az állandó hőmérséklet az 50ºC-ot, a páratartalom pedig a 80%-ot nem haladja meg. Alkalmazható vizes helyiségekben is (konyha, fürdőszoba), szigorú megkötöttségekkel szabadban, de az ipari vizes helyiségekben nem kerülhet beépítésre. A gipszkarton-falszerkezet előnyei: - Könnyű, ezért a födém vagy aljzatbeton megerősítésére nincs szükség. - A szárazépítési technológiával elhanyagolható mennyiségű víz kerül a szerkezetbe. - Gyors, egyszerű szerelési mód jellemzi. - A belső üregeiben egyszerűen vezethetők az épületgépészeti vezetékek, elhelyezhetők el a hang- és hőszigetelők. - Építéskor kevés a törmelék, kisebb felfordulás keletkezik, mint a tégla válaszfal építésekor. - Bontása vagy átépítése során az ismételten felhasználható anyagok aránya igen kedvező. Felépítés szerelés A szerelés a beméréssel és az előrajzolással kezdődik, mikor is a faltengelyeket, hordozó állványokat (sztendereket), az ajtókat és más nyílásokat, illetve azok helyét kijelöljük a padlón. Ezeket a jelöléseket a falra és a mennyezetre is felvisszük. Ezt követi a peremprofilok rögzítése a padlóhoz és a mennyezethez, továbbá a CW állványprofil szélső elemeinek falhoz történő rögzítése. A szerelés előtt a profilok padlóval, fallal és födémmel érintkező oldalaira tömítő szalagot szükséges felragasztani. A profilok tiplis rögzítési távolsága a vízszintes felületen maximum 80 cm, míg a falfelületen maximum 1,0 m. A sztender keret rögzítése után kerülhet sor az állványprofilok méretre történő vágására és behelyezésére, illetve rögzítésére. Az állványprofil tengelytávolságát a 3. sz. táblázat alapján lehet meghatározni. 28

29 Képes legyen kialakítani a szerelt gipszkarton-válaszfalakat. Az állványprofil minimum 15 mm-rel nyúljon bele a felső UW profilba és a felső végén legyen 1 cm-es játéka". 24. ábra Gipszkarton-válszfal tartószerkezete Lapvastagság (mm) 9,5 12, Megengedett fesztáv Karton száliránya 1 Fal Födém, ferdetető (mm) (b) mm GKB, GKF 2 GKB GKF 2 kereszt hossz kereszt hossz kereszt hossz kereszt hossz kereszt hossz sz. táblázat Gipszkarton-építőelemek (GKB) és gipszkarton tűzgátló-építőelemek (GKF) megengedett fesztávolságai 29

30 Képes legyen kialakítani a szerelt gipszkarton-válaszfalakat. Ezt követően kerül sor a gipszkarton felszerelésére. A gipszkarton lappal történő borítást mindig az egyik falvégtől kiindulva kezdjük el. Az első lapot könnyedén a sztenderhez nyomjuk, és vízmértékkel pontosan beigazítjuk. A lapokat lemezcsavarokkal, illetve gyorsépítő csavarokkal feszültségmentesen rögzítjük az alapokhoz a 4. sz. táblázatban megengedett távolságra. Az UW profilhoz nem rögzítjük a kartont. Ügyeljünk arra, hogy a rögzítő elem feje nem ütheti át a kartont! A következő lapokat az első laphoz hasonlóan szereljük. Dupla gipszkartonborítás esetén, az első réteg elkészülte után a második réteget az illesztéseknél eltolva (kötésben) kell rögzíteni! Fajta Gipszkartonlap Vastagság (mm) Rendes méret (d x l mm) Rögzítő elem Maximális megengedett távolság falnál mennyezetnél (mm) (mm) Gyorsépítő csavarok acéllemez profilokhoz GKB és GKP 12,5-ig 3,9 x ,9 x Perforált 2 9,5 és 12,5 3,9 x Gyorsépítő csavarok fa tartószerkezethez GKB és GKP 12,5-ig 3,9 x ,9 x Perforált 3,5 x Gipszkartonlaphoz használt szegek (horganyzott) fa tartószerkezethez GKB és GKP 12,5-ig 2,2 x ,0 2,2 x ,0 2,2 x X12,5 2,8 x Perforált 2 9,5 és 12,5 1,8 x Vakolattartó lapok 3 9,5 és 12,5 2,2 x Tűzőszögek (horganyzott) fa tartószerkezethez GKB és GKP 12,5-ig 4 x Perforált 2 9,5 és 12,5 4 x Vakolattartó lapok 3 9,5 4 x sz. táblázat Gipszkartonlapok különféle rögzítő elemeinek megengedett távolsága. 30

31 Képes legyen kialakítani a szerelt gipszkarton-válaszfalakat. Amennyiben a tűz-, vagy hangszigetelés is követelmény, úgy az első lap vagy sor illesztéseit hézagkitöltővel be kell spatulázni vagy acélsimítóval eldolgozni. Ha a födém és a fal vezeti pl. rezgést vagy hőt, úgy a profilokat nem szabad azokhoz közvetlenül hozzácsavarozni. Az első falsík elkészítése után kerülhet sor a hőszigetelő réteg, valamint vízvezetéki, elektromos, stb. vezetékek és szerelvények rögzítőinek elhelyezésére, beépítésére. A második falsík létrehozása során a lapokat az első falsíkhoz képest eltolva (kötésben) rakjuk fel. A gipszkarton eddig részletezett közvetlen rögzítésén túlmenően a rögzítés történhet közvetve is, például kapcsoló szerkezettel. A kapcsos rögzítésnél alkalmazandó maximális állványprofil távolságokat az 5. sz. táblázat tartalmazza. Ha 0,8 mm-nél vastagabb acéllemez profilokat alkalmazunk, úgy TEKS fúrócsúccsal ellátott csavarokkal kell a rögzítést megoldani. Lapvastagság (mm) Megengedett fesztáv falaknál 1 (mm) 9, , , , sz. táblázat Gipszkarton építőlemezek megengedett fesztávolságai kapcsos rögzítésnél Olyan lapoknál, melyek látszó felülete fóliával van borítva, vakoszlopok beiktatásával meg lehet növelni a kapcsos rögzítés megengedett fesztávolságát. A fal stabilizálását szolgálja különösen magas falaknál vagy vízszintes lapelhelyezésnél a lapok egymáshoz viszonyított eltolása. 31

32 Képes legyen kialakítani a szerelt gipszkarton-válaszfalakat. T UDNI KELL! Ajtótokok beépítése Tok beépítése: Ahhoz, hogy a falat a tok környékén megfelelően ki tudjuk alakítani, nagyon fontos ismernünk a helyiség belmagasságát, a tok belső szélességét és az ajtószárny súlyát. A helyiség magassága H 2800 mm, a nyílás szélessége 850 mm, ajtó súlya 25 kg. Az ajtó fogadószerkezetét 0,6 mm vastag lemezből készült, hagyományos (CW és UW) profilokból készítjük. Az UW padlóprofilt az ajtónyílás helyén megszakítjuk. Az UW profilt a tok mindkét oldalán, két rögzítő elemmel rögzítjük a padlóhoz. A tokhoz kapcsolódó CW profilokat a padló- és a mennyezeti UW profillal is össze kell kapcsolni, két-két bemetszés önmetsző csavar segítségével. Az ajtónyílás fölött UW profilokból készült összekötő elemet helyezünk el. Az ajtótok fölötti rész burkolásának megkönnyítése érdekében, az összekötő elem fölé két rövid CW profildarabot helyezünk el függőlegesen. CW tokprofilokat és a felső összekötő UW profilt a behelyezett acél ajtótok segítségével kötjük össze, minimum 3,9 mm-es lemezcsavarokkal (4,2x13 típusú csavar), melyeket az ajtótok csatlakozásaiba csavarunk be (csatlakozásonként 2 db csavar). A tok és a CW profiloknak az UW profilokkal történő rögzítése során úgynevezett doboztartók jönnek létre. Figyelem! Amennyiben a falban ásványgyapot szigetelés van, a hangszigetelő tulajdonságok javítása érdekében az ajtótok és a profilok között keletkezett üreget is ki kell tölteni szigetelőanyaggal. A bezárásukat megelőzően a doboztartókat (UW+CW) is ki kell tölteni szigetelőanyaggal. Helyiség magassága H> 2800 mm, a nyílás szélessége> 850 mm, vagy az ajtó súlya> 25 kg A tok rögzítéséhez UA merevítő profilokból készült szerkezetet készítünk (2 mm lemezvastagság), melyet alul és fölül betolható, vagy csavarozható, ún. "L" rögzítő segítségével rögzítünk. Az ajtószárny súlya az alábbiak szerint alakulhat: 32

33 Képes legyen kialakítani a szerelt gipszkarton-válaszfalakat. 25. ábra Ajtó fogadószerkezet kialaítása CW, UW profil alkalmazásával UA 50 profil ajtószárny súlya max. 50 kg UA 75 profil ajtószárny súlya max. 75 kg UA 100 profil ajtószárny súlya max. 100 kg Csavarozható "L" rögzítő segítségével készült megoldás Az UA profilok padlóhoz és mennyezethez történő rögzítése alternatív lehetőségként megoldható csatlakozó "L" rögzítő elemekkel. Ezeket a rögzítő elemeket a mennyezethez és a padlóhoz teherbíró horgonyzással kell csatlakoztatni. A horgonyzás helyén a mennyezeti UW profilt meg kell szakítani, az "L" rögzítőket a padlón és a mennyezeten egyaránt közvetlenül a tartószerkezetbe szereljük. Az "L" rögzítőket az UA profilhoz két-két M8-as anyás csavarral rögzítjük. 26. ábra Ajtó fogadószerkezet kialaítása UA profil alkalmazásával 33

34 Képes legyen kialakítani a szerelt gipszkarton-válaszfalakat. Fa ajtótokok beépítése a válaszfalszerkezetbe Vonatkozó paraméterek: A helyiség magassága 2800 mm, a nyílás szélessége 850 mm, ajtók súlya 25 kg. Amennyiben minden körülmény teljesül, az ajtószerkezet kialakításához CW és UW függőleges profilokat használunk. Abban az esetben, ha valamely feltüntetett határértéket egy konkrét szituációban túllépjük, úgy UA profilt kell használnunk. A profilok elrendezése és csatlakoztatása megegyezik az acéltokok elhelyezésénél leírtakkal. A tokokat, a válaszfal véglegesítését (falborítás, hézagolás) követően javasoljuk beszerelni. A falba szerelőhab segítségével rögzítjük őket. Falborítás a tok környékén A lapok közötti függőleges hézagok az ajtónyílások fölött, a falborítás peremétől számítva legalább 15 cm-re legyenek. Nem megengedett, hogy a hézagok közvetlenül a tok felső sarkából induljanak. A szomszédos lapok függőleges hézagjai a két kiváltó CW profilhoz vannak rögzítve, melyeket előzőleg az ajtónyílás fölött helyeztünk el. Az esetleges vízszintes hézagokat is, a tok felső sarkától legalább 150 mm-re kell elhelyezni. 27. ábra Falborítás a tok környékén T ANULÁSI TEVÉKENYSÉG Miután az összes tanulási gyakorlatot elvégezte, ellenőrizze tudását! Az ellenőrző feladatlapot kérje instruktorától! 34

35 Képes legyen kialakítani gipszkarton-válaszfalakat egyszeres fémprofil tartószerkezettel. 3. TANULÁSI GYAKORLAT A részcélkitűzés száma: 3. A részcélkitűzés megnevezése: Képes legyen kialakítani gipszkarton-válaszfalakat egyszeres fémprofil tartószerkezettel A tanulás folyamata 1. T ANULÁSI TEVÉKENYSÉG: G IPSZKARTON VÁLASZFAL RENDSZREK Hallgassa meg instruktora előadását a gipszkarton válaszfalrendszerek készítéséről! Tekintse meg a gipszkarton szerelésénél használt, profilokat, ismerje meg azok jellemzőit, tulajdonságait! Szerényi-Bársony: Szárazépítő szakmai ismeretek, Szega Books Kft., Pécs, Instruktori bemutatás után válogassa ki a szerelt válaszfalakhoz használatos gipszkarton profilokat! Gyakorolja a szerszámok helyes használatát! Készítse el egy 5,2 méter hosszú 2,5 méter magas gipszkartonválaszfal kiosztási rajzát! Wiesner György (szerk.), Szárazépítési kézikönyv, Gyorsjelentés Kiadó Kft., Válogassa ki a válaszfal kialakításához használatos rögzítő elemeket! Ügyeljen a technológiához tartozó munka-, tűz-, és környezetvédelmi szabályokra! Sajátítsa el a válaszfal szerelésével kapcsolatos alapfogalmakat a TUDNI KELL fejezetből! Az észrevételeit indokolja és írja le a füzetébe! 35

36 Képes legyen kialakítani gipszkarton-válaszfalakat egyszeres fémprofil tartószerkezettel. T UDNI KELL! A falak jellemzője, hogy a fal állványszerkezete (sztender), illetve tartószerkezete egy sorban elhelyezett acélprofilokból, és arra két oldalról felrögzített gipszkartonból áll. A szerelt gipszkarton-válaszfalak födémterheket nem vesznek fel, ezért a falak magassága az oldalnyomás, de főleg a konzolterhelések (pl. faliszekrények, mosdók, stb.) függvénye. Az egyszeres tartóprofil szerkezettel készülő gipszkarton falak megengedett falmagasságait és kihajlásait a 6. sz. táblázat tartalmazza. Gipszkarton építőlemez Profil a Fal gyári borítás DIN /1 sz. jelölése vastagsága szabvány szerint oldalanként 1 (mm) Egyszeres vázszerkezetű szerelt válaszfalak CW 50x50x06 CW 5075 Fal vastagság (mm) Maximális falmagasság mm-ben beépítési területekre 2 Gipszkarton szerelt válaszfal kihajlása terhelés következtében a DIN 4103/1 sz. szabvány szerint beépítési területekre f h/500 h/350> f h/200 12, CW 50x50x f h/500 h/500> f h/350 CW 50x50x f h/500 h/350> f h/200 CW 50/100 12,5 + 12, CW 50x50x f h/500 f h/500 CW 75/100 CW 75x50x06 12, f h/500 f h/ f h/500 h/350> f h/200 CW 75/125 CW 75x50x06 12,5 + 12, f h/500 f h/500 CW 100/125 CW 100x50x06 12, f h/500 f h/500 CW 100/150 CW 100x50x06 12,5 + 12, f h/500 f h/500 1 Előtéthéjak esetén csak egyrétegű borítással 2 DIN 4103/1 sz. szabvány a következő beépítési területeket különbözteti meg: 1 kis forgalmú terek, mint pl. lakások, hotel-, iroda-, kórházi terek 2 nagy forgalmú terek, mint pl. nagyobb gyűléstermek, iskolaterek, előadótermek, kiállító-, bevásárlóterek és hasonló használatú terek. Továbbá ide soroljuk a több, mint 1,00 m szintkülönbségű helyiségek közötti elválasztó falakat is. 6. sz. táblázat Gipszkarton-válaszfalak maximális falmagassága és kihajlása a DIN sz. szabvány szerint A táblázatban jelölt méretek 50 cm-rel növelhetők, ha a falszerkezetet gipszrost építőlemezekkel borítjuk. Ezt meghaladó falmagasságokat egyedi megoldásként gyártói vagy statikai igazolás alapján lehet készíteni. 36

37 Képes legyen kialakítani gipszkarton-válaszfalakat egyszeres fémprofil tartószerkezettel. 2.TANULÁSI TEVÉKENYSÉG: Egyszeres, fém tartóvázú egyrétegben borított gipszkartonválaszfal. Hallgassa meg instruktora előadását az egyszeres, fém tartóvázú, egy rétegben borított. gipszkarton-válaszfalról! Tekintse meg a gipszkarton-válaszfalrendszereknél a csomóponti ábrákat! Készítsen 1:10 méretarányban egy derékszögű falcsatlakozást! Gyakorolja a lemezvágó olló helyes használatát! Csoportmunkában beszéljék meg a gipszkarton falszerkezet készítése közbe felmerülő hibákat! Szerényi-Bársony: Szárazépítő szakmai ismeretek, Szega Books Kft., Pécs, Wiesner György (szerk.), Szárazépítési kézikönyv, Gyorsjelentés Kiadó Kft., Ügyeljen a technológiához tartozó munka-, tűz-, és környezetvédelmi szabályokra! Az észrevételeit indokolja és írja le a füzetébe! Használja a védőfelszereléseket! T UDNI KELL! Az egy sorban lévő acélprofil tartószerkezet mindkét falsíkján egy rétegben kerül felszerelésre a gipszkartonlap. 37

38 Képes legyen kialakítani gipszkarton-válaszfalakat egyszeres fémprofil tartószerkezettel. 28. ábra Egyszeres, fém tartóvázú, egyrétegben borított gipszkarton-válaszfal 29. ábra Fal sarok és falvég kialakítása 38

39 Képes legyen kialakítani gipszkarton-válaszfalakat egyszeres fémprofil tartószerkezettel. 30. ábra Fal T-csatlakozás 39

40 Képes legyen kialakítani gipszkarton-válaszfalakat egyszeres fémprofil tartószerkezettel. 3.TANULÁSI TEVÉKENYSÉG: E gyszeres, fém tartóvázú kétréteg ben borított gipszkarton-válaszfal. Hallgassa meg instruktora előadását az egyszeres fém tartóvázú, két rétegben borított gipszkarton-válaszfalról! Beszéljék meg a dupla borításnál alkalmazott előírásokat! Szerényi-Bársony: Szárazépítő szakmai ismeretek, Szega Books Kft., Pécs, Instruktori bemutatás után készítsen dupla borítást az elkészített válaszfalra! Gyakorolja a gyakorló füzetébe a lapkiosztást! Készítsen csoportosan egy dupla borítással ellátott 2,8 m hosszú 2,6 m magas válaszfalat! Wiesner György (szerk.), Szárazépítési kézikönyv, Gyorsjelentés Kiadó Kft., Csoportmunkában beszéljék meg a dupla kartonborításnál előforduló veszélyforrásokat! Ügyeljen a technológiához tartozó munka-, tűz-, és környezetvédelmi szabályokra! Az észrevételeit indokolja és írja le a füzetébe! Sajátítsa el az egyszeres fém tartóvázú két rétegben borított gipszkarton-válaszfal alapfogalmait a TUDNI KELL fejezetben! Használja a védőfelszereléseket! T UDNI KELL! Az egy sorban lévő acélprofil tartószerkezet mindkét falsíkján duplán (két rétegben) kerül felhasználásra a gipszkartonlap. 40

41 Képes legyen kialakítani gipszkarton-válaszfalakat egyszeres fémprofil tartószerkezettel. 31. ábra Egyszeres, fém tartóvázú, két rétegben borított gipszkarton-válaszfal 32. ábra Dupla borítású fal T csatlakozás 41

42 Képes legyen kialakítani gipszkarton-válaszfalakat egyszeres fémprofil tartószerkezettel. 33. ábra Fal sarok és falvég kialakítása 42

43 Képes legyen kialakítani gipszkarton-válaszfalakat egyszeres fémprofil tartószerkezettel. 4.TANULÁSI TEVÉKENYSÉG: Biztonsági gipszkartonfal Hallgassa meg instruktora előadását a biztonsági gipszkartonfalrendszerekről! Tekintse meg a biztonsági gipszkarton falnál használt anyagokat! Szerényi-Bársony: Szárazépítő szakmai ismeretek, Szega Books Kft., Pécs, Instruktori bemutatás után készítsen három rétegű borítást! Gyakorolja a gyakorló füzetébe a három rétegű borítást! Válogassa ki a biztonsági falhoz használatos anyagokat! Wiesner György (szerk.), Szárazépítési kézikönyv, Gyorsjelentés Kiadó Kft., Csoportmunkában beszéljék meg, miért és hol van szükség biztonsági falakra! Ügyeljen a technológiához tartozó munka-, tűz-, és környezetvédelmi szabályokra! Sajátítsa el a biztonsági gipszkarton fal alapfogalmait a TUDNI KELL fejezetből! Az észrevételeit indokolja és írja le a füzetébe! Használja a védőfelszereléseket! T UDNI KELL! Az egy sorban lévő 100 mm-s 31,25 cm tengelytávolságban elhelyezett acélprofil tartószerkezet mindkét falsíkján három réteg gipszkarton-építőlap van rögzítve, közöttük 0,5 mm vastag horgonyzott acéllemez réteg helyezkedik el. 43

44 Képes legyen kialakítani gipszkarton-válaszfalakat egyszeres fémprofil tartószerkezettel. 34. ábra Biztonsági gipszkartonfal T ANULÁSI TEVÉKENYSÉG Miután az összes tanulási gyakorlatot elvégezte, ellenőrizze tudását! Az ellenőrző feladatlapot kérje instruktorától! 44

45 Képes legyen készíteni gipszkarton-válaszfalakat dupla fémprofil tartószerkezettel. 4. TANULÁSI GYAKORLAT A részcélkitűzés száma: 4. A részcélkitűzés megnevezése: Képes legyen készíteni gipszkarton-válaszfalakat dupla fémprofil tartószerkezettel A tanulás folyamata 1. T ANULÁSI TEVÉKENYSÉG: G IPSZKLARTON VÁLASZFALAK DUPLA FÉMPROFIL SZERKEZETTEL Hallgassa meg instruktora előadását a gipszkarton-válaszfalak dupla fémprofil tartószerkezetekkel történő készítéséről! Tekintse meg a gipszkarton szerelésénél használt, szerszámokat, ismerje meg azok jellemzőit, tulajdonságait! Szerényi-Bársony: Szárazépítő szakmai ismeretek, Szega Books Kft., Pécs, Instruktori bemutatás után rögzítsen dupla profilvázat 10 cm távolságra egymástól! Gyakorolja a profilok szabását! Wiesner György (szerk.), Szárazépítési kézikönyv, Gyorsjelentés Kiadó Kft., Válogassa ki a válaszfalakhoz használatos rögzítő elemeket! Csoportmunkában beszéljék meg, miért van szükség vastagabb válaszfalakra! Ügyeljen a technológiához tartozó munka-, tűz-, és környezetvédelmi szabályokra! Sajátítsa el a gipszkarton-válaszfalak dupla fémprofil tartószerkezettel történő összeszerelésének alapfogalmait a TUDNI KELL fejezet alapján! Az észrevételeit indokolja és írja le a füzetébe! Használja a védőfelszereléseket! 45

46 Képes legyen készíteni gipszkarton-válaszfalakat dupla fémprofil tartószerkezettel. T UDNI KELL! A falak jellemzője, hogy a fal állványszerkezetét kettő, egymás mellett elhelyezett acélprofil tartóváz képezi és oldalait egymással párhuzamos síkban két vagy több rétegű gipszkarton borítja. A szerelt gipszkarton-válaszfalak födémterheket nem vesznek fel, ezért a falak magassága az oldalnyomás, de főleg a konzolterhelések (pl. faliszekrények, mosdók stb.) függvénye. Az egyszeres tartóprofil-szerkezettel készülő gipszkarton falak megengedett falmagasságait és kihajlásait a 7. sz. táblázat tartalmazza. Gipszkarton Fal gyári jelölése Profil a DIN /1 sz. szabvány szerint építőlemez borítás vastagsága oldalanként (mm) Kettős vázszerkezetű szerelt válaszfalak Fal vastagság (mm) Maximális falmagasság mm-ben beépítési területekre 2 Gipszkarton szerelt válaszfal kihajlása terhelés következtében a DIN 4103/1 sz. szabvány szerint beépítési területekre h/500<f h/35 h/350<f h/200 CW 50+50/155 CW 50x50x f h/500 f h/500 12,5+12,5 CW 75+75/205 CW 75x50x f h/500 f h/500 CW /255 CW 100x50x f h/500 f h/500 1 Előtéthéjak esetén csak egyrétegű borítással 2 DIN 4103/1 sz. szabvány a következő beépítési területeket különbözteti meg: 1 kis forgalmú terek, mint pl. lakások, hotel-, iroda-, kórházi terek 2 nagy forgalmú terek, mint pl. nagyobb gyűléstermek, iskolaterek, előadótermek, kiállító-, bevásárlóterek és hasonló használatú terek. Továbbá ide soroljuk a több, mint 1,00 m szintkülönbségű helyiségek közötti elválasztó falakat is. 7. sz. táblázat Gipszkarton-válaszfalak maximális falmagassága és kihajlása a DIN sz. szabvány szerint 46

47 Képes legyen készíteni gipszkarton-válaszfalakat dupla fémprofil tartószerkezettel. 2. T ANULÁSI TEVÉKENYSÉG: K ETTŐ S TARTÓVÁZÚ TÉRELVÁLASZTÓ ( FÉM) GIPSZKARTON- VÁLASZFALAK Olvassa el és ismételje át az eddig tanult szakmai modulokat és a hozzájuk tartozó feladatokat! Hallgassa meg instruktora előadását a fal helyének kitűzéséről, olvassa el a tankönyvből az előadáshoz kapcsolódó kiegészítést! Szerényi-Bársony: Szárazépítő szakmai ismeretek, Szega Books Kft., Pécs, Tekintse meg a fal helyének kitűzéséhez szükséges anyagokat, az eszközöket ábrázoló és ennek kialakítását bemutató ábrákat, fotókat, az ehhez mellékelt videofilmet! Végezzen gyakorló feladatot instruktora irányításával! A helyes döntés kritériuma a beépítési szabályok betartása. A rossz döntés következményei: Nem lesz kellően merev a szerkezet, a borítást nem lehet rögzíteni. Az optimális magatartás: felelős hozzáállás, precizitás, fegyelmezettség és jó együttműködés a csoportmunka során. Ügyeljen a technológiához tartozó munka-, tűz-, és környezetvédelmi szabályokra! Wiesner György (szerk.), Szárazépítési kézikönyv, Gyorsjelentés Kiadó Kft., Az észrevételeit indokolja és írja le a füzetébe! Tanulja meg a fal helyének kitűzését a Tudni kell! fejezetből! Használja a védőfelszereléseket! T UDNI KELL! A kettő darab egymás mellé közvetlenül elhelyezett acélprofil tartószerkezet mindkét falsíkján két rétegben kerül felszerelésre a gipszkartonlap. A két tartószerkezet között tömítőszalagból csíkdarabok kerülnek felragasztásra. A két tartóváz nincs egymáshoz rögzítve. A két oszlopsoros építéssel különös követelmények elégíthetők ki (pl. kiemelt tűzvédelmi képesség: Th 1,5 óra). A megkettőzött oszlopsorral épített szerelt válaszfalak jobb hangszigetelési értékeket mutatnak, mint az egyszeres tartóvázúak. A borítás legalább kétrétegű, ami javítja az épületfizikai tulajdonságokat és ezáltal a komfortérzetet is kedvezően befolyásolja. Amennyiben 47

48 Képes legyen készíteni gipszkarton-válaszfalakat dupla fémprofil tartószerkezettel. az egyszeres vázszerkezetű falak hangszigetelési értékeivel hasonlítjuk össze a kettős vázszerkezetű falakat, akkor megállapítható, hogy az egyszeres vázszerkezetre többrétegű borítást helyezve, megegyező hangszigetelési értékek érhetőek el. Ez utóbbi megoldás költségcsökkentő, de csak akkor választható, ha a többi igénynek is megfelel az egyszeres tartóvázú fal. 35. ábra Kettős tartóvázú térelválasztó (fém) gipszkarton-válaszfalak 48

49 Képes legyen készíteni gipszkarton-válaszfalakat dupla fémprofil tartószerkezettel. 36. ábra T csatlakozás kettős tartóvázú térelválasztó (fém) gipszkarton-válaszfalak 37.ábra Fal sarok kialakítás 49

50 Képes legyen készíteni gipszkarton-válaszfalakat dupla fémprofil tartószerkezettel. 3. T ANULÁSI TEVÉKENYSÉG: L AKÁSELVÁLASZTÓ ( FÉM) GIPSZKARTON FALAK. Olvassa el és ismételje át az eddig tanult szakmai modulokat és a hozzájuk tartozó feladatokat! Hallgassa meg instruktora előadását a lakáselválasztó (fém) gipszkarton falakról olvassa el a tankönyvből az előadáshoz kapcsolódó kiegészítést! Szerényi-Bársony: Szárazépítő szakmai ismeretek, Szega Books Kft., Pécs, Tekintse meg a lakáselválasztó válaszfal állványszerkezetét a 38. ábra segítségével és beszélje meg instruktorával az újdonságokat! Végezzen gyakorló feladatot az instruktora irányításával! Feladat: Készítsen 3,6 m hosszú lakáselválasztó gipszkarton-válaszfalat! Wiesner György (szerk.), Szárazépítési kézikönyv, Gyorsjelentés Kiadó Kft., Ügyeljen a technológiához tartozó munka-, tűz-, és környezetvédelmi szabályokra! Tanulja meg a fal helyének kitűzését a Tudni kell! fejezetből! Használja a védőfelszereléseket! T UDNI KELL! A kettő darab egymás mellé helyezett acélprofil tartószerkezet közé egy gipszkarton kerül beépítésre. Mindkét falsík két réteg gipszkarton lapból készül. A hang és hőszigetelés mindkét üregben megtalálható 50
