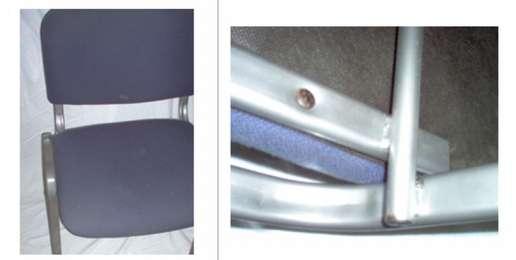

2 VARRATÁBRÁZOLÁS EGYSZERŰSÍTÉSEI, TECHNOLÓGIAI ÉS GEOMETRIAI JELLEMZŐK MEGADÁSA ESETFELVETÉS - MUNKAHELYZET Napjainkban egyre szélesebb körben terjednek el azok a szerkezetek, amelyek összeállítását hegesztéssel készítik. Nézzünk szét abban a teremben, ahol éppen vagyunk. Látunk acélból készült tárgyat vagy szerkezetet? Ha igen, akkor mutassuk meg rajta a hegesztési varratot. 1. ábra. Egy szék és a hegesztése Amennyiben nem találunk a teremben, menjünk ki és nézzünk ott körül (lehet, hogy csak fabútorok és tárgyak vannak az adott teremben). A hegesztő számára átadott információhordozók egyik lehetséges forrása a hegesztett szerkezetet ábrázoló műszaki rajz. A tervező által elkészített rajzot a szakembernek szakszerűen kell olvasnia, abból kell a munkadarab alakját elképzelnie. A rajz alapján állapítja meg az alkatrész méreteit, ill. jellemzőit, ezeknek és a szakmai ismereteinek birtokában készíti el a szerkezetet. 1

3 Az ábrázolás szabályait szabványok írják elő, a vonatkozó néhány szabvány: MSZ ISO 128 MSZ ISO MSZ ISO 2553 MSZ ISO 4063 A műszaki ábrázolás általános szabályai Latin betűk, számok és jelek a műszaki rajzokon Hegesztési varratok ábrázolása rajzjelekkel A fémek hegesztési, kemény és lágyforrasztási eljárásainak jelölési rendszere SZAKMAI INFORMÁCIÓTARTALOM HEGESZTÉSI VARRATOK ÁBRÁZOLÁSA 1. részletes ábrázolás A gépészeti rajzokon a hegesztési varrat ábrázolása lehet részletes vagy egyszerűsített. A részletes ábrázolás során a varrat hossztengelyére mérőleges metszetben a varratot befeketítjük, az összehegesztendő részeket a metszeti ábrázolás szabályainak megfelelően vonalkázzuk. A hegesztési varrat hossztengelyére merőleges nézetben (néhány kivételtől eltekintve) nem rajzoljuk meg a hegesztési varrat vonalait, csak a kapcsolódó elemek kontúrvonalát. Ettől a szakaszos hegesztés előírása esetén el lehet térni. Ekkor a nézeti képen is folyamatos vastag vonallal ábrázolhatjuk a varrat kontúrját, és ezeket bevonalkázhatjuk az ún. vékony pikkelyvonalakkal.(3. ábra) 2. ábra. Szakaszos hegesztés ábrázolása 2

4 Amennyiben ábrázolni kell a hegesztés előtti állapotot, ezt megtehetjük úgy, hogy a kapcsolódó elemek él- és illesztés kiképzését folytonos vékony vonallal berajzoljuk a varrat képébe. Nagyobb méretű varratot vagy kinagyított részletben ábrázolt varratot (sűrített) 45 os vonalkázással lássuk el. 3. ábra. Hegesztés előtti állapot megmutatása Ha a rajzon célunk a hegesztett kötés kialakításának részletes bemutatása, akkor a fenti ábrázolásmódot válasszuk. A legtöbb hegesztett szerkezet esetén azonban a varrat mérete a szerkezet méreteihez viszonyítva igen kicsi, ezért leggyakrabban a hegesztési varratot egyszerűsítve, rajzjelekkel ábrázoljuk. 3

5 HEGESZTÉSI VARRAT ÁBRÁZOLÁSA RAJZJELEKKEL A hegesztési varratokat egyszerűsítetten, a szabványban megadott rajzjelekkel ábrázoljuk. A rajzjelekkel való ábrázolásnál követelmény, hogy az adjon meg minden szükséges utasítást még különleges hegesztés esetén is úgy, hogy a műszaki rajzot ne kelljen megjegyzésekkel, illetve további nézetrajzokkal bővíteni. A jelképi ábrázolás önmagában csak egy jel a műszaki rajzon. A hegesztett kötés rajzjelén az alábbiaknak kell szerepelnie: - alapjel (a kötés jelképe), - a kiegészítő jelképek, - a nyílban végződő mutatóvonal, - a kettős referencia- (hivatkozási) vonal, - egyéb előírások. 4. ábra. A kötés jelképe 4

6 Alapjel A különböző hegesztési varratokat a műszaki rajzokon jelképes ábrájukkal jelölik, amelyek általában hasonlóak a hegesztési varrat alakjához. A rajzjel egyértelműen utal a varrat kialakítására, de az alkalmazott eljárást nem mutatja. Az alapjeleket az 5. ábrán foglaljuk össze. 5. ábra. Alapjelek 5

7 A hegesztési varratok alapjelei folytatás a 6. ábrán 6. ábra. Hegesztési varratok alapjelei 6

8 A 7. ábrán a kettős varratok jelei láthatók 7. ábra. A kettős varratok jelei 7

9 Kiegészítő jelek A kiegészítő jelképek a hegesztett kötés jelképével ki nem fejezhető egyes követelményeket határozzák meg. A varratfelület alakjára vonatkozó kiegészítő varratjelképek. Az alapjeleket ki lehet egészíteni olyan további rajzjellel, amely a hegesztési varrat korona és gyökoldal alakját (felületét) jelképezi. A kiegészítő jelet csak akkor kell alkalmazni, ha a varratfelület alakját részletesen elő kell írni. 8. ábra. A varratfelület alakjára vonatkozó jelek 8

10 Nézzünk néhány példát a 9. ábra alapján 9. ábra. A varratkészítés helyszínére vonatkozó kiegészítő jel: ha a varratot a szerelés helyszínén kell létrehozni, akkor a mutató nyíl töréspontjába egy kis jelképes zászlót helyezünk. Ezzel a jelképpel hívjuk fel a hegesztő figyelmét, hogy az adott varratot a helyszínen kell elkészíteni. 10. ábra. Helyszínen történő hegesztés 9

11 Ha a varrat önmagába záródik, akkor a mutató nyíl töréspontjába egy kis kört rajzolunk, amivel a záródó varratot jelezzük (11. ábra). 11. ábra. Önmagában végződő varrat jelölése Amennyiben a hegesztési eljárást is elő kívánjuk írni, azt a mutatóvonal mögé írt számokkal, adjuk meg (12. ábra). 12. ábra. Hegesztési eljárás megadása Az MSZ ISO 4063:1992 alkalmazkodva a nemzetközi előíráshoz a hegesztési eljárásokat számkódokkal jelöli, ezek közül a legfontosabbakat soroljuk fel. A megnevezés után olvasható nagybetűk a magyar műszaki gyakorlatban használt rövidítések (nem helyettesítik a számjeleket!). 0 Ömlesztőhegesztés l Ívhegesztés (I) - 11 Fogyóelektródás, önvédő ívhegesztés (ÖFI) Fogyóelektródás ívhegesztés bevont elektródával (BI) - 12 Fedett ívű hegesztés (FFI) - 13 Fogyóelektródás, védőgázas ívhegesztés (VFI) Fogyóelektródás semleges védőgázas ívhegesztés (AFI) - 14 Nem-fogyóelektródás, védőgázas ívhegesztés (-) Volfrámelektródás védőgázas ívhegesztés (AWI) - 15 Plazmaív-hegesztés (PI) - 18 Egyéb ívhegesztési eljárások (-) 10

12 2 Ellenállás-hegesztés (E) - 21 Ellenállás-ponthegesztés (PE) - 22 Ellenállás-vonalhegesztés (VE) - 23 Ellenállás-dudorhegesztés (DE) - 24 Leolvasztó tompahegesztés (LTE) - 25 Zömítő tompahegesztés (ZTE) - 29 Egyéb ellenállás-hegesztési eljárások (-) 3 Gázhegesztés (L) - 31 Oxigén-éghető gázhegesztés (-) - 32 Levegő-éghető gázhegesztés (-) 4 Sajtolóhegesztés (-) - 41 Ultrahangos hegesztés (UH) - 42 Dörzshegesztés (D) - 43 Kovácshegesztés (-) - 44 Hegesztés nagy mechanikai energiával (-) - 45 Diffúziós hegesztés (DM) - 47 Sajtoló gázhegesztés (-) - 48 Hidegsajtoló hegesztés (H) 7 Egyéb hegesztési eljárások (-) - 71 Aluminotermikus hegesztés (termithegesztés) (AT) - 72 Villamos salakhegesztés (SA) - 73 Elektro gázhegesztés (EG) - 74 Indukciós hegesztés (IE) - 75 Fénysugaras hegesztés (-) Lézersugaras hegesztés (LS) - 76 Elektronsugaras hegesztés (ES) - 77 ívkisütéses sajtolóhegesztés (IS) - 78 Csaphegesztés (CSI) 11

13 Hegesztési helyzetek előírása A különböző hegesztési eljárásokkal készített varratoknak van egy közös jellemzőjük, az elkészítésük során alkalmazott helyzet. A hegesztési helyzet lehetőséget ad a hegesztési varratok térbeli helyzetének megadására a vízszintes síkhoz (rendszerint a műhely padozatával párhuzamos síkhoz) képest, a hegesztett szerkezettől függetlenül. Főbb jellemzők: - hegesztési helyzet - emelkedési szög - elfordulási szög Hegesztési helyzeten a varrat térbeli elhelyezkedése és a varrat elkészítési iránya által meghatározott technológiai irányt értünk. Az egymástól többé-kevésbé eltérő eljárásokkal azonos hegesztési helyzetben készíthetünk varratokat. Így ezek jelképes ábrázolását egységesíteni lehet. Emelkedési szög (S): a gyökvonal (görbe varratoknál a gyökvonalhoz húzott érintő) és a vízszintes vonatkoztatási sík x tengelye által bezárt szög. 13. ábra. hegesztési varrat térbeli elhelyezkedése Elfordulási szög (R): a hegesztési varrat keresztmetszetének tengelye és az y tengellyel párhuzamos egyenes által bezárt szög (az óramutató járásával ellentétes). 12

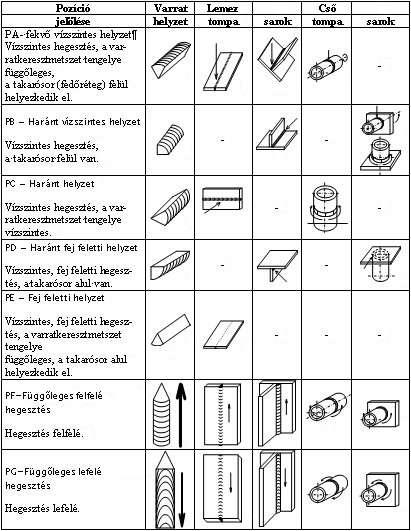

14 A hegesztési helyzetet a hegesztési varrat térben elfoglalt helyzete és a hegesztés iránya határozza meg. A hegesztési alaphelyzeteket a 16. ábra tartalmazza. A tompa- és a sarokvarratok hegesztési alaphelyzeteit is itt értelmezhetjük. A hegesztési helyzetet - PA fekvő vízszintes helyzet a hegesztőpálca vagy pisztoly helyzete függőleges (12ó) - PB haránt vízszintes helyzet a hegesztőpálca vagy pisztoly helyzete 45 (2ó) - PC haránt helyzet a hegesztőpálca vagy pisztoly helyzete vízszintes (3ó) - PD haránt fejfeletti helyzet a hegesztőpálca vagy pisztoly helyzete 135 (5ó) - PE fejfeletti helyzet a hegesztőpálca vagy pisztoly helyzete 180 (6ó) - PF függőleges felfelé hegesztés a hegesztőpálca vagy pisztoly helyzete vízszintes a mozgatás iránya függőleges. - PG függőleges lefelé hegesztés a hegesztőpálca vagy pisztoly helyzete vízszintes a mozgatás iránya függőleges A könnyebb megértéshez ajánlom a 14. ábrát 14. ábra. Hegesztési helyzetek értelmezéséhez Ferde tengelyű cső esetében pedig H (hegesztés felfelé), ill. J (hegesztés lefelé) betűvel. Ha kell, a betűjel kiegészíthető az S emelkedési szög és az R elfordulási szög három számjeggyel megadható értékeivel. A ferde tengelyű csövek hegesztési helyzeteinek meghatározásakor az emelkedési és az elfordulási szög jelét a következőképpen kell egyszerűsített formában megadni: Az elfordulási szög jelét az L betű és a hajlásszög helyettesíti (pl. H L045 értelme: ferde tengelyű cső, hegesztés felfelé, a hajlásszög 45 ), az emelkedési szög jelét a H és a J, ill. orbitális hegesztéskor a K betű jelöli. 13

15 15. ábra. Hegesztési helyzetek értelmezése A mutatóvonalon lévő nyíl: A nyíl elhelyezése a varrat szempontjából általában nem meghatározó, de az egyoldali V, Y és J varratok esetében a nyilas mutatóvonal az elkészítendő lemezre mutat. 14

16 A referenciavonal lehetőleg párhuzamos legyen az ábra alapvonalával, ha ez nem lehetséges, akkor arra merőleges legyen. 16. ábra. Referencia vonal A rajzjel egyaránt elhelyezhető a referenciavonal alá és fölé is, a következő szabályok betartásával: Minden hegesztési jelet mérettel kell ellátni (az ismétlődő méretek a rajzon kiemelhetők). - A rajzjelben minden olyan adatot fel kell tüntetni, amely a kötés elkészítéséhez és ellenőrzéséhez szükséges, és más módon egyértelműen nem állapítható meg. A méreteket mm-ben kell megadni. A jellemző adatok: - a varratkeresztmetszet fő méretei a jel bal oldalára kerüljenek - a hosszúság méretei a jel jobb oldalára kerüljenek Nézzünk egy általános példát a 17. ábra segítségével: 17. ábra Értelmezése: s; a; z = az előírt varrat keresztmetszeti mérete, l a hosszúsági mérete ahol S a lemez vastagság tompavarrat esetén és peremvarrat esetén, "a" vagy "z" sarok varrat jellemző mérete. A hegesztési él és élkiképzés méreteit a MSz. vonatkozó irányelvei tartalmazzák. 15

17 TANULÁSIRÁNYÍTÓ 1. feladat Ha Ön azt a feladatot kapja, hogy egy tanulónak beszéljen a hegesztési varratok ábrázolásáról, mit mondana el? Foglalja mondanivalóját vázlat pontokba a kijelölt helyen! 2. feladat A gyakorlati munkahelyén tanulmányozzon egy acélszerkezeti terv dokumentációt, amelyen hegesztési varratok rajz jelei láthatók. Azonosítsa be a rajzon látható jelöléseket. 3. feladat Tekintse át az MSz ISO 4063 szabványban leírt hegesztési eljárások számkódjait, majd a műhelyben található hegesztő berendezéseket ez alapján azonosítsa be! 16

18 4. feladat Vázoljon fel hegesztési helyzeteket és írja alá a hegesztési helyzet alap jelöléseit. (PA, PB, PC, PD, PE. PF) 5. feladat Rajzoljon le tompahegesztés gyököléseit, majd rajzolja mellé a varrat jelét! 6. feladat Értelmezze a tanműhelyben található acélszerkezeti terv dokumentációban a varrat felület alakjára megadott rajz jeleket! Kell-e megmunkálni, és ha kell akkor mivel? 17

19 ÖNELLENŐRZŐ FELADATOK 1. feladat Értelmezze a hegesztési varratok egyszerűsített jelképi ábrázolását! Írja be a táblázatba a jelkép tartalmát! 18. ábra 18

20 2. feladat Párosítsa össze a hegesztési helyzeteket a szabványos jelöléssel! Hegesztési helyzetek jelölése: PA; PB; PC; PD; PG. Fejfölötti sarokvarrat Balra hegesztett vízszintes sarokvarrat Függőleges hegesztés fentről lefelé Vízszintes hegesztés függőleges falon Vízszintes hegesztés vályú helyzet 3. feladat Rajzoljon le egy sarokvarratot! Adja meg a hegesztett varrat teljes jelölését az alábbi adatok alapján! varratvastagság: 8 mm munkadarabhossz: 1600 mm varratok hossza: 100 mm osztástávolság: 300 mm a varrat homorú felületű előmelegítési hőmérséklet: 300 C 19

21 MEGOLDÁSOK 1. feladat 19. ábra 2. feladat Fejfölötti sarokvarrat Balra hegesztett vízszintes sarokvarrat Függőleges hegesztés fentről lefelé Vízszintes hegesztés függőleges falon Vízszintes hegesztés vályú helyzet PD PB PG PC PA 20

22 3. feladat 20. ábra 21
