1 PREZENTÁCIÓ A mobil offline adatgyűjtés evolúciója egy MOL példán keresztül ÁRVA Tibor, MOL Nyrt. TORNYI Ákos, SCADA Kft. <tarva@mol.hu, tornyi.akos@scada.hu

2 tartalomjegyzék A kútkörzeti technológia ismertetése Kútkörzetekről általánosságban Üzemeltetői és felügyelő szervek elvárásai Offline adatrögzítő technológiák evolúciói 1. generációs technológia 2. generációs technológia Ipar 4.0 kompatibilis modern adatrögzítési technológia Összefoglalás, kérdések és válaszok

3 kútkörzeti technológiák szénhidrogén bányászati technológiai egységek főbb kategóriái kőolaj termelés földgáz termelés körülmények Veszélyes technológia (magas nyomás értékek) Ex környezet Infrastruktúra hiánya (villamos energia, út,...stb.)

4 kútkörzeti technológiák A 2/2010. (I. 14.) KHEM rendelete szerint minden kúton nyomásmérési lehetőséget kell biztosítani a termelőcsövön és minden béléscső-közön, valamint Rögzítendő technológiai paraméterek nyomások, hőmérsékletek, egyéb kútparaméterek, kútállapot, észrevételek, megjegyzések A MÉRT ADATOKAT NYÍLVÁN KELL TARTANI!

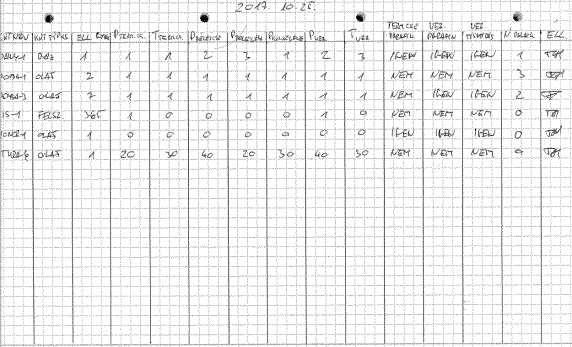

5 evolúció 0. generáció papír alapú adatrögzítés nehézkes kezelés áttekinthetetlen rossz hatásfok múlt századi módszer

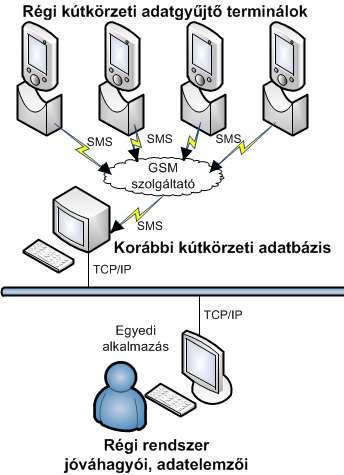

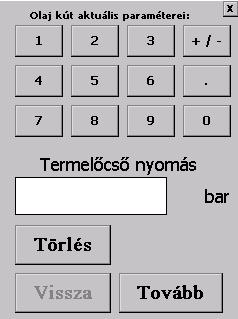

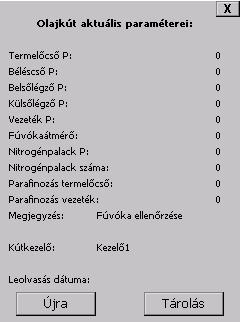

6 evolúció 1. generáció elektronikus, SMS alapú adatrögzítés Kútkörzeti Adatgyűjtő Rendszer 1G Symbol Technologies PPT8800 (Windows CE) központi adatbázis egyirányú adatkapcsolat körülményes szinkronizáció

7 evolúció 1. generáció

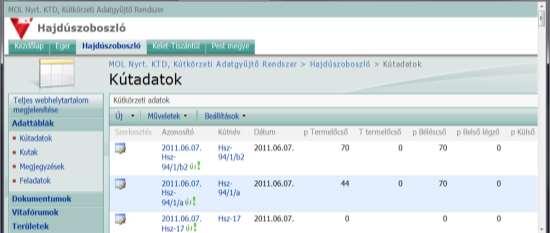

8 evolúció 2. generáció elektronikus, GPRS alapú adatrögzítés Kútkörzeti Adatgyűjtő Rendszer 2G Motorola MC75 (Windows Mobile) WEB alapú, központi adatbázis kétirányú adatkapcsolat kútazonosítás GPS pozíció alapján offline navigáció elektronikus kútnapló

9 evolúció 2. generáció

evolúció áttekintés PAPÍR ALAPÚ Nehézkes adatkezelés Áttekinthetetlen Rossz hatásfok - 2004 ELEKTRONIKUS, SMS ALAPÚ Központi adatbázis Egyirányú

10 evolúció áttekintés PAPÍR ALAPÚ Nehézkes adatkezelés Áttekinthetetlen Rossz hatásfok ELEKTRONIKUS, SMS ALAPÚ Központi adatbázis Egyirányú adatkapcsolat Körülményes szinkronizáció ELEKTRONIKUS, GPRS ALAPÚ WEB alapú, központi adatbázis Kétirányú adatkapcsolat Szélesebb körű funkciók

evolúció - ipar ipar 1.0 ipar 2.0 ipar 3.0 ipar 4.0 18. század vége 20.

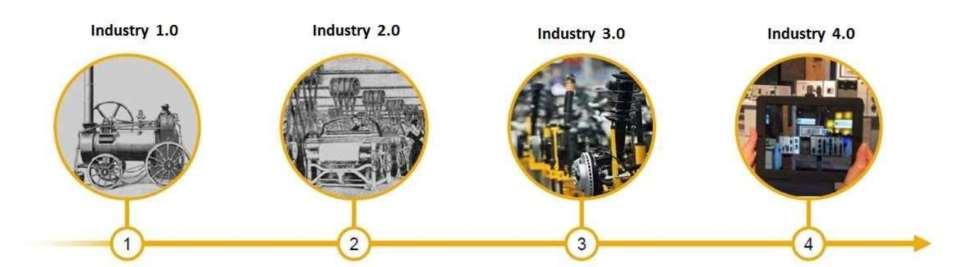

11 evolúció - ipar ipar 1.0 ipar 2.0 ipar 3.0 ipar század vége 20. század eleje 1970-es évek napjainkban víz és gőz használata mechanikus gyártó berendezések mozgatására elektromos áram lehetővé teszi a tömeggyártást elektronika és informatika használatával a gyártási folyamatok automatizálása kiber-fizikai rendszerek felhasználása a gyártási folyamatok monitorozása, analizálása és automatizálása érdekében

13 funkciólista KÚTADATOK KÚTINFÓ MUNKAJEGYEK SHAREPOINT SZINKRONIZÁCIÓ TECHNOLÓGIAI PAREMÉTEREK TECHNOLÓGIAI RIASZTÁSOK NAVIGÁCIÓ KAMERA KÉPTÁR

14 KATÁR 3G felépítés KATÁR 3G server KATÁR 3G field HMI

kezelés, feladatok delegálása, azok státuszának ellenőrzése Széleskörű dokumentum tár, a KATÁR field HMI- re való szinkronizációs

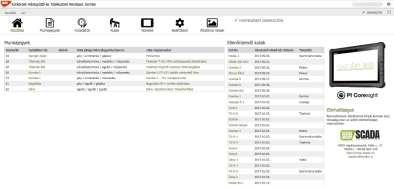

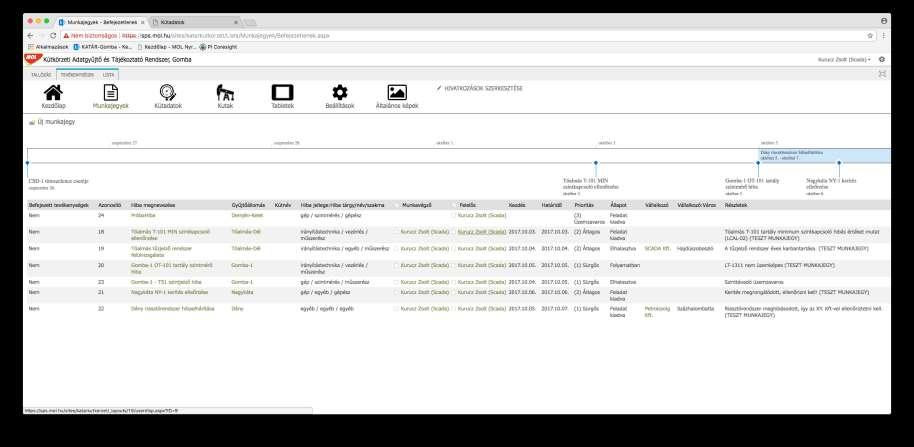

15 KATÁR 3G server Termelőmesterek és műszakfelelősök számára készített felülete a KATÁR 3G rendszernek Kútadatok tárolása, azok nyilvántartása, Kutak technológiai paramétereinek tárolása, új kutak felvétele Egyedi, testre szabható, áttekinthető munkajegy kezelés, feladatok delegálása, azok státuszának ellenőrzése Széleskörű dokumentum tár, a KATÁR field HMI- re való szinkronizációs lehetőséggel, Felhasználói jogosultságok egyedi beállításának lehetősége (személyek, csoportok), Microsoft Sharepoint 2013 Standard keretrendszer

16 KATÁR 3G field HMI Felhasználói felület, működési elv KÉSZÜLÉK BEKAPCSOLÁSA AUTOMATIKUS RENDSZERINDÍTÁS SZEMÉLYES AUTENTIKÁCIÓ RENDSZERMENÜ JOGOSULTSÁG FÜGGŐ FUNKCIÓK ELÉRHETŐSÉGE NAPLÓZOTT TEVÉKENYSÉG- KÖVETÉS KILÉPÉS JELSZAVAS VÉDELEMMEL ELLÁTVA

KATÁR 3G field HMI Kibővített munkajegy és feladat kezelés, ütemezés Végrehajtandó feladatok listája, terjesztése a központi munkaállomásról (KATÁR 3G server)

(tartálykocsi töltés, himba ékszíj feszesség ellenőrzés, kútparaméterek leolvasása,...stb.

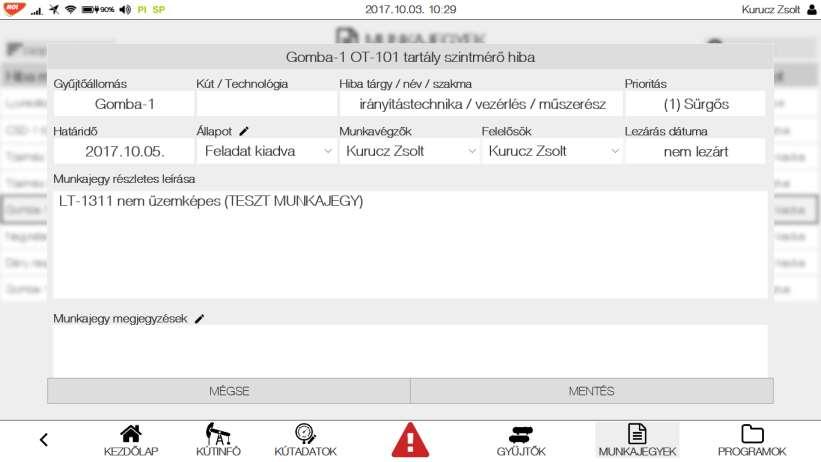

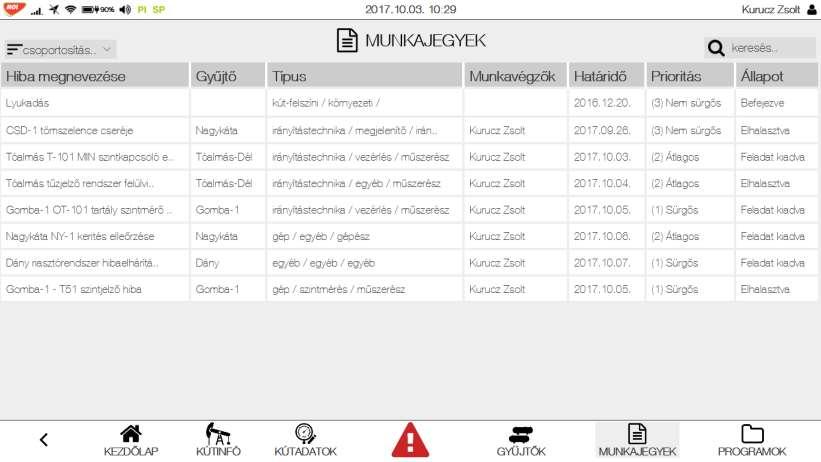

17 KATÁR 3G field HMI Kibővített munkajegy és feladat kezelés, ütemezés Végrehajtandó feladatok listája, terjesztése a központi munkaállomásról (KATÁR 3G server) Dokumentum csatolási és lokális megnyitási lehetőség (instrukciók, kézikönyvek) Központilag tervezhető, napi szintű feladatütemezés Feladatok kategorizálhatósága (tartálykocsi töltés, himba ékszíj feszesség ellenőrzés, kútparaméterek leolvasása,...stb.) Ciklikusan elvégzendő feladatok automatikus ütemezése D-4 kút parafintalanítása) (Tó- Végrehajtandó feladatok készültségi állapotának visszajelzése a központba, a KATÁR 3G Server-be (Sharepoint, ) Nagy felbontású fotók rögzítésének lehetősége

Elektronikus kútnapló időbélyeggel Kútmunkálatok naplózása, offline tárolással, automatikus KATÁR server

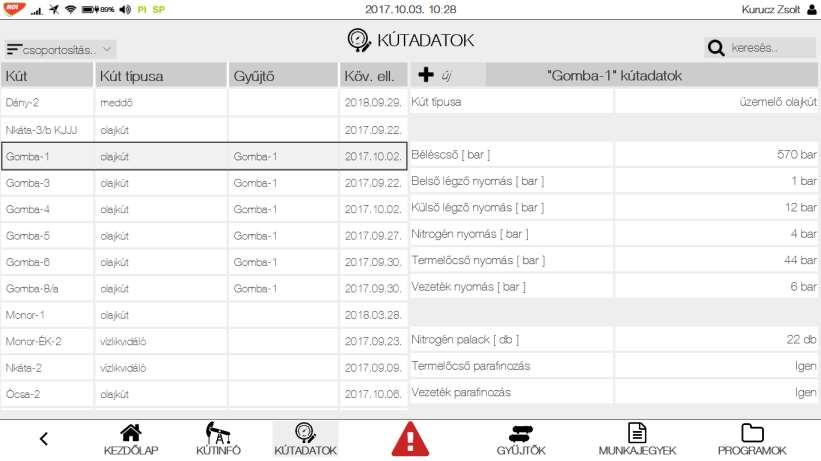

18 KATÁR 3G field HMI Kútadatok offline / online rögzítése Kutak, kútkörzeti technológiák paramétereinek terepi rögzítése Automatikus szinkronizáció a KATÁR server - rel Leegyszerűsített, átlátható kezelői felület Elektronikus kútnapló időbélyeggel Kútmunkálatok naplózása, offline tárolással, automatikus KATÁR server szinkronizációval Kútszerkezetben történt változások rögzítése, offline tárolással, automatikus KATÁR Server szinkronizációval

KATÁR 3G field HMI Real-time és hisztorikus adatszolgáltatás

megjelenítése a terepen Technológiai paraméterek online / offline

utolsó élő adat (mobilhálózat hiánya esetén) Technológiai

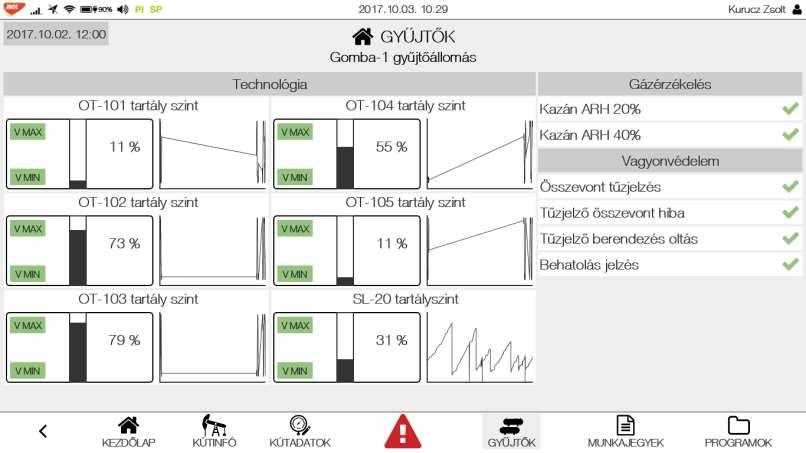

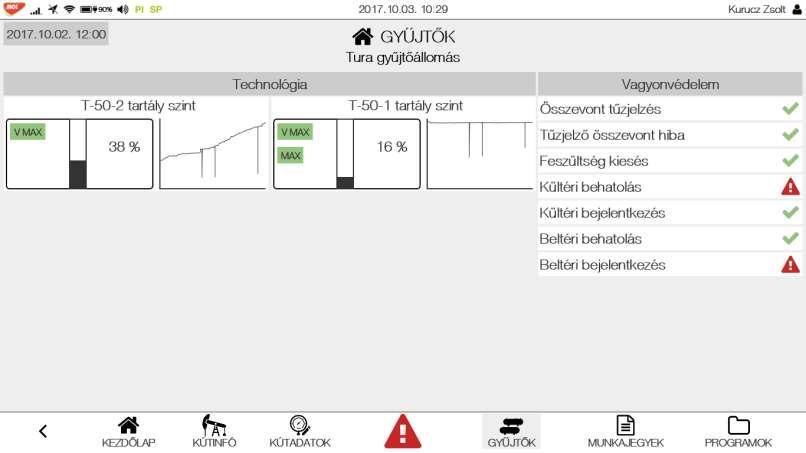

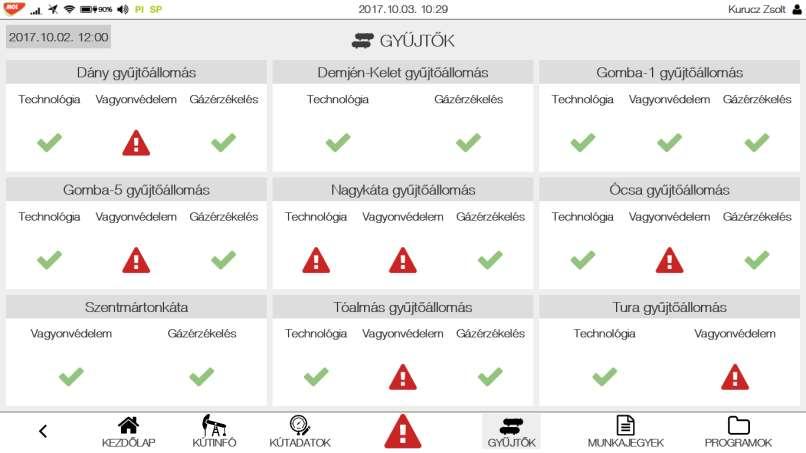

19 KATÁR 3G field HMI Real-time és hisztorikus adatszolgáltatás Gyűjtőállomási, kútkörzeti technológiai adatok online megjelenítése a terepen Technológiai paraméterek online / offline trendelési lehetősége Technológiai adatok offline megjelenítése utolsó élő adat (mobilhálózat hiánya esetén) Technológiai paraméterek szélsőértékeinek, riasztásainak megjelenítése, konfigurálhatósága OSIsoft PI kapcsolat

20 KATÁR 3G field HMI Dokumentumtár Kutakhoz, kútkörzeti berendezésekhez tartozó leírások, instrukciók kezelése, eltárolása, megnyitása Gépegységek, berendezések kezelői kézikönyveinek és egyéb dokumentumok tárolása, megnyitása Bizonylati dokumentumok tárolása, kereshetősége Navigáció Beépített vagy külső alkalmazás segítségével Kutak GPS pozícióinak szinkronizálása Navigálás az elvárt helyszínre

GPS, 8Mpixel kamera 11,6 -os magas fényerejű IPS kijelző Egyszerű dokkolási

21 GETAC F110 MS Windows 10 tablet Csepp, por és ütésálló (IP65) MIL-STD-810G tanúsított Magas hőmérsékleti tartomány: -21 C - 60 C 3G / 4G modem, WLAN GPS, 8Mpixel kamera 11,6 -os magas fényerejű IPS kijelző Egyszerű dokkolási lehetőség Dedikált robosztus autós tartó ~10 óra akkumulátoridő KATÁR 3G field HMI

22 összefoglalás Megfelelés a KFBSZ rendeletnek Elektronikus offline adatgyűjtés, adattárolás, archív adathozzáférés Real-time és hisztorikus online és offline technológiai adathozzáférés Munkajegy kezelés, feladat ütemezés, dokumentum elérés Felhasználóbarát, egyszerűsített terepi kezelőfelület Robosztus, ipari célhardver Komplex hardver, szoftver megoldás, széles körű támogatással Köszönöm a megtisztelő figyelmüket! Tornyi Ákos projektvezető tornyi.akos@scada.hu
