Tartalomjegyzék. Lakásszellőztető rendszer. Verziószám: V HomeVent comfort FR (150)

Átírás

1 Tartalomjegyzék Verziószám: V Lakásszellőztető rendszer HomeVent comfort FR (150) Oldal Termékleírás 3 Cikkszámok 6 Mûszaki adatok 8 Méretek 11 Tervezési szempontok 14 HomeVent comfort FR ( ) Termékleírás 17 Cikkszámok 20 Mûszaki adatok 22 Méretek 27 Tervezési szempontok 31 HomeVent comfort FR (360) Termékleírás 33 Cikkszámok 36 Mûszaki adatok 38 Méretek 41 Tervezési szempontok 44 HomeVent comfort FR (500) Termékleírás 47 Cikkszámok 50 Mûszaki adatok 52 Méretek 56 Tervezési szempontok 59 HomeVent elemei Cikkszámok 62 Műszaki adatok 82 Levegőszállítás elemeinek szerelése

2 11-2

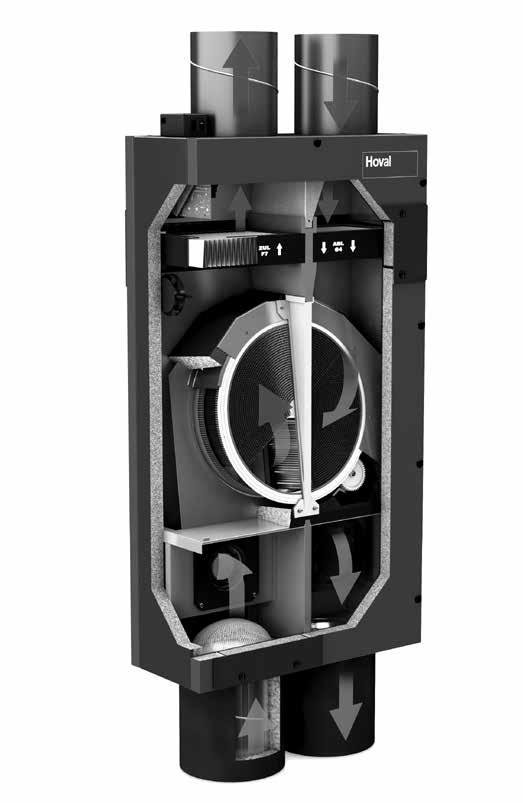

3 Hoval HomeVent comfort FR (150) lakásszellőztető készülék Termékleírás HomeVent comfort FR (150) típusú lakásszellőztető készülék Lakásszellőztető készülék hő- és páratartalom-visszanyeréssel, különböző elhelyezési lehetőségekkel, szigetelt terekben. Stabil, kétszeres hő- és zajszigetelésű burkolat porszórt alucink lemezből. 2 darab, gyorszárral ellátott revíziófedél a befúvottlevegő-, az elszívottlevegő-szűrő és a rovatszűrő rács egyszerű karbantartásához. A burkolat bal és jobb oldali felszereléshez egyaránt alkalmas (zárófedél elöl és hátul). Csatlakozó idom műanyagból duplagyűrűs tömítéssel a befúvott-, az elszívott-, a frissés a távozólevegő-vezeték csatlakoztatásához, 150 mm-es átmérővel. Szerelésnél a pontatlanságok kompenzálásához és a testzaj elszigeteléséhez. 2 darab ventilátor, hátrahajló lapátozású járókerekekkel a friss- és a távozólevegőhöz, egyenáramú EC-motor beépített motorelektronikával. Nagyhatékonyságú entalpiavisszanyerőegység speciális tömítési módszerrel. Radiálisan és axiálisan csapágyazott szorpciós forgódob (alumínium ioncserélő gyantával és antibakteriális bevonattal), melynek meghajtása egyenáramú EC-motorral történik. Kiváló minőségű Z-levegőszűrő, F7 a befúváshoz és G4 az elszíváshoz. Beépített műanyag rovarszűrő, tisztítása egyszerűen mosással lehetséges. Szűrőfelügyelet nyomáskülönbség-határolóval. Entalpia-visszanyerő csatlakoztatásra kész elektronikája beépített fordulatszám-szabályozással az automatikus üzemhez, hálózati vezetékkel és adatkábellel (3 m) a beltéri egységhez történő csatlakoztatáshoz (vevő oldali feladat), RJ 45-ös csatlakozóval. Szükséges tartozékok: Standard beltéri egység BG02 vagy Formatervezett, beltéri egység BG03 kibővített funkciókkal (idő, CO 2 -program, stb.) Javasolt tartozékok Rezgéscsillapító Opció Épületfelügyeleti rendszer kapcsolat LSA Aktív hideg -visszanyerés (CoolVent opció) Befúvottlevegő aktív szénszűrő Szállítás Lakásszellőztető készülék készre szerelve, becsomagolva. Üzembe helyezés Az üzembe helyezést a Hoval szakembere végzi levegőmérési adatok dokumentálásával Helyszíni szerelés A lakásszellőztető készülék és a beltéri kezelőegység közötti villamos vezeték kiépítése a vevő feladata. RJ 45 és 230V dugaljak szerelése CAT5-Patch típusú összekötőkábel (8-eres) Névleges adatok: HomeVent comfort FR (150) térfogatárama (90 Pa külső nyomásnál) 150 m³/h 98 m 3 /h referencia-térfogatáram esetén, 50 Pa külső nyomásnál: Hőmérsékletarány 86 % Páratartalom-arány 91 % Hőkészenléti fok/ Entalpia-különbség 130 %-ig Villamos teljesítményfelvétel 29 W Engedély Bevizsgálva: Luzerni Főiskola, EN szerint Alkalmazás A HomeVent lakásszellőztető készülék szigetelt épületen belüli lakóhelyiségek központilag szabályozott szellőztetését látja el. A lakásszellőztető készülék a HomeVent szellőztető rendszer része, amely az alábbi feladatokat látja el: lakótér ellátása friss levegővel, az elhasznált levegő eltávolítása (CO 2, aeroszolok, nedvesség, szagok,...), energiamegtakarítás az érezhető és rejtett hő vissza nyerése által, a betáplált frisslevegő tisztítása finompor szűrővel. A készülék kezelését és karbantartását a ház lakója, a szerviz és javítási munkálatokat pedig a szakszerviz végezheti el. 11-3

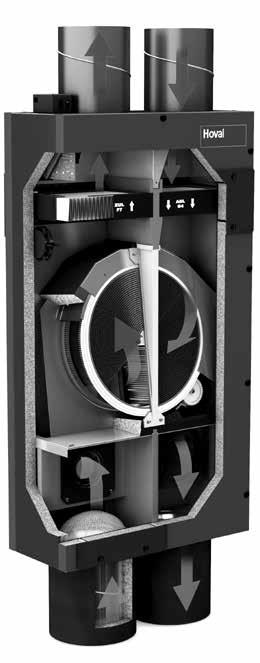

4 Hoval HomeVent comfort FR (150) Termékleírás Felépítés Készülékház A kétrétegű készülékház alucink lemezből készül, külső oldalán szinterezett (burkolat sötétvörös, RAL-3011 színben, az előlap és a hátoldal piros, RAL-300 színben), belülről oldószermentes hézagtömítéssel ellátva. Az alucink lemez belső héja a külső héjtól elkülönített, így nem alakulhatnak ki hőhidak. Az előlap két felcsavarozott, többrétegű, tömítéssel ellátott revíziófedélből áll. A revíziófedélbe tömítéssel és gyorszárakkal két szűrőfedél csatlakozik. A kiváló minőségű 30 mm vastag hőszigetelő anyag poliuretán (PUR, lambda: 0,025 W/ mk). A készü lék belső tere sima (fémfelület) és tisztításnál könnyen hozzáférhető. A helyszíni rögzítés rezgéscsillapítóval ellátott rögzítőelemmel történik. Csatlakozó csonkok befúvott és elszívott levegőhöz (1) Műanyagkötéssel kialakított 150 mm átmérőjű csőcsatlakozás kettős EPDM-tömítéssel ellátva. Elektronika (2) A szellőztető berendezés villásdugós csatlakozású. Az elektronika az alábbiakat tartalmazza: hálózati kábel (3 m hosszú), hálózati csatlakozó beépített biztosítékkal, mikroprocesszoros elektronika. A beépített elektromos egységek kábelei dugós csatlakozásúak. A revíziófedél területén csak kisfeszültséget alkalmazunk (24 V). Befúvottlevegő-szűrő (3) A befúvottlevegő-szűrő egy pollen-finomporzsákszűrő szintetikus szűrőanyaggal (F7-es szűrési osztály), amely a szűrőházból a tömítéssel együtt kihúzható. A szűrőcsere egyszerűen (szerszámok nélkül) végrehajtható. Szűrőfelügyelet (4) Beépített nyomáskülönbség-határoló a be fúvott levegő-szűrő felügyeletére. Entalpia-visszanyerő (szorpciós forgódob) (5) Az entalpia-visszanyerő egység kihúzható kivitelben készül. Burkolata nagy hatékonyságú hőszigeteléssel (PUR-hab) ellátott alucinklemez. A szorpciós forgódob (alumínium, ioncserélő gyantával és antibakteriális bevonattal) kívülről radiálisan és axiálisan is csapágyazott. Hajtása külsőfogazású műanyaggyűrű révén, bolygóműves egyenáramú motorra szerelt műanyag hajtó fogaskerék közvetítésével történik. A fordulatszám szabályozott és ellenőrzött. A forgódobos entalpia-visszanyerő és a készülékház közötti légzárást kétrétegű, elasztikus, tartós tömítő anyag biztosítja Befúvott levegő Külső levegő Elszívott levegő Távozó levegő 10 Ventilátorok (6,9) A külsőlevegő- és távozólevegő-ventilátorok nagyhatékonyságú, hátrahajló lapátozású járókerekekkel és egyenáramú motorokkal és rezgéscsillapítós motorrögzítéssel szereltek. Rovarszűrő rács (7) Lemosható poliamid háló műanyag keretben. A szűrőházból kihúzható, cseréje és tisztítása egyszerűen (szerszámok nélkül) végrehajtható. Csatlakozó csonkok külső és távozó levegőhöz (8) Műanyagkötéssel kialakított 150 mm átmérőjű csőcsatlakozás kettős EPDM-tömítéssel ellátva. Elszívottlevegő-szűrő (10) Az elszívottlevegő-szűrő durvapor-zsákszűrő szintetikus szűrőanyaggal (G4-es szűrési osztály), amely a szűrőházból a tömítéssel együtt kihúzható. A szűrőcsere egyszerűen (szerszámok nélkül) végrehajtható. 9 A következő beltéri egységeket a HomeVent comfort FR (150) üzemeléséhez dolgoztuk ki: Standard beltéri egység BG02 A beltéri egység kijelző- és kezelőszervekkel ellátott, egyszerű műanyag házból áll, falra szerelhető kivitelben. Formatervezett beltéri egység BG03 falra szerelhető kivitelben, érintőképernyővel A beltéri egység modern, formatervezett, fehér színű műanyag házból áll. Üveg előlap színes, kapacitív, érintőképernyős LCDkijelzővel. Kibővített funkciókkal ellátott (idő-, CO 2 -program, stb.). A beltéri egység falra szerelhető kivitelben készült. Formatervezett beltéri egység BG03 falba süllyeszthető kivitelben, érintőképernyővel A beltéri egység modern, formatervezett, fehér színű műanyag házból áll. Üveg előlap színes, kapacitív, érintőképernyős LCDkijelzővel. Kibővített funkciókkal ellátott (idő-, CO 2 -program, stb.). A beltéri egység falba süllyeszthető kivitelben készült. Minden beltéri egységnél (BG02, BG03 fali szerelésű, BG03 falba süllyesztésre) az adatkábel csatlakozása a szellőztető berendezéshez RJ45-ös csatlakozóval történik. Épületfelügyeleti rendszer kapcsolat LSA Illesztő felület egy HomeVent készüléknek egy helyszíni szerelésű vezérlőrendszerre történő csatlakoztatásához. BG02 vagy BG03 beltéri egység szükséges. Az épületfelügyeleti rendszer (BMS) lehetőségei: a HomeVent készülék kikapcsolása, a beltéri egységen beállított légteljesítmény felülszabályozása, szűrő-elszennyeződés és zavar kijelzése. A szellőzőkészülék rezgéscsillapított rögzítéséhez szükséges. Ez a tartozék 4 db, csavarokkal szerelt gumiütközőből és különféle rögzítő sínekből áll minden beépítéshez. CoolVent opció Aktívan vezérelt hideg -visszanyerés klimatizált helyiségek energiatakarékos frisslevegőellátásához. Beépítését az üzembe helyezéskor a Hoval szakszerviz végzi. Aktívszénszűrő opció Nagyteljesítményű Z-szűrő (F7) magas hatásfokkal különböző részecskék (pollen, finompor), valamint gáz halmazállapotú károsanyagok és szagok (mezőgazdaság, utcai forgalom) ellen. Behelyezése a standard befúvottlevegő-szűrő helyére. 11-4

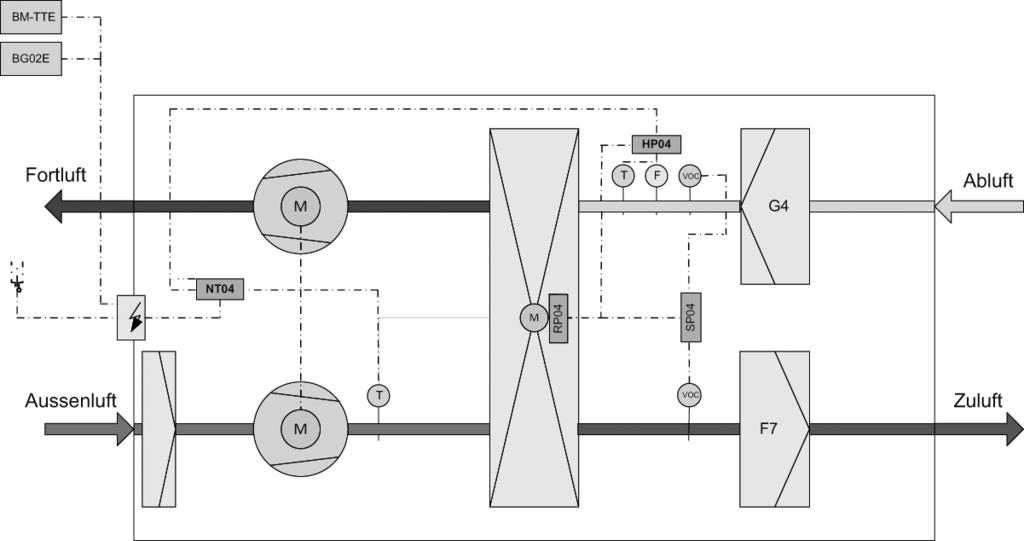

5 Hoval HomeVent comfort FR (150) Termékleírás Működés A külsőlevegő-ventilátor légcsatornán keresztül beszívja a külső levegőt, amit első lépcsőben egy rovarszűrő megszűr. A külsőlevegő-ventilátor után közvetlenül zajcsillapítóval egybeépített diffúzort építünk be.. Az ezután kapcsolt entalpia-visszanyerőben történik a levegő melegítése vagy lehűtése és nedvesítése. A hő- és páratartalom-visszanyerés mértéke függ az elszívott és a külső levegő közötti hőmérséklet- és páratartalom-különbségtől, valamint a forgódob fordulatszámától. Végezetül egy pollen- és finompor-szűrő szűri meg a már előkezelt külsőlevegőt. A távozólevegő-ventilátor egy durva-porszűrőn keresztül elszívja az elhasznált helyiséglevegőt. Az entalpia-vissza nyerő kivonja az elszívott, használt levegő hő- és páratartalmát, majd átadja a friss befúvott levegőnek. A kettős öblítőkamrában az együttforgó levegő a távozólevegő-oldalra terelődik. A beszabályozott ventilátorok külsőlevegőoldali túlnyomás és elszívóoldali vákuum miatt nem keveredhet a befúvott levegő az elszívott levegővel. Ezt a funkciót az elektronika automatikusan felügyeli. A külsőlevegő- és az elszívottlevegő-ventilátorok vezérlése egymástól független. A külső/befúvott levegő és az elszívott/ távozó levegő munkaponti beállítása az üzembe helyezés során történik. Az elektronika az alábbi funkciókat látja el: A forgódobos entalpia-visszanyerő fordulatszámát a külső levegő hőmérséklete vezérli. Ennek megfelelően változik a hő- és páratartalom-visszanyerés. Ha nem klimatizált a lakás, nyáron a minimális forgódob-fordulatszámot állítja be, így a hőés páratartalom-visszanyerés a nullához közelít. A beltéri egység páratartalom szabályozója módosítja a térfogatáramot. Állandóan felügyeli a ventilátorok működését és azok meg hibásodása esetén a készüléket zavar üzemmódba kapcsolja (a ventilátorok és az entalpia-visszanyerő is kikapcsol). A befúvottlevegő-szűrők elszennyeződése esetén a nyomáskülönbség-kapcsoló a beltéri egységen zavart jelez. 1 Rovarszűrő 2 Külsőlevegő-ventilátor 3 Entalpiavisszanyerő-egység 4 Befúvottlevegő-szűrő 5 Elektronika 6 Beltéri egység BG02 vagy BG03 7 Elszívottlevegő-szűrő 8 Távozólevegő-ventilátor 8 7 M Távozó levegő M M t + x G4 p Elszívott levegő Külső levegő F7 Befúvott levegő

6 Hoval HomeVent comfort FR (150) Cikkszámok Termék Cikkszám A + HomeVent comfort FR (150) Nagyhatékonyságú hő- és páratartalom-visszanyeréssel, különböző elhelyezési lehetősé ggel, szigetelt épületen belüli lakóhelyisé gek hez. Kompakt készülék tisztítható rovarráccsal, valamint hálózati- és összekötő kábellel (3 m) a kezelőkészülékhez. Típus Névl. térfogatáram Külső nyomás m 3 /h Pa HomeVent comfort FR (150) A HomeVent működéséhez beltéri egység feltétlenül szükséges. Szükséges tartozékok Standard beltéri egység BG02 A beltéri egység kijelző- és kezelőszervekkel ellátott, egyszerű műanyag házból áll, falra szerelhető kivitelben. Az adatkábel csatlakozása a szellőztető berendezéshez RJ45-ös csatlakozóval történik Formatervezett beltéri egység BG03 falra történő szerelésre Modern, formatervezett, fehér színű műanyag házból áll. Üveg előlap színes, kapacitív, érintőképernyős LCD-kijelzővel. Kibővített funkciókkal ellátott (idő-, CO 2 -program stb.). Az adatkábel csatlakozása a szellőztető berendezéshez RJ45-ös csatlakozóval történik. A beltéri egység falra szerelhető kivitelben készült és a már meglévő készüléknél utólagosan is felszerelhető Formatervezett beltéri egység BG03 falba süllyesztésre Modern, formatervezett, fehér színű műanyag házból áll. Üveg előlap színes, kapacitív, érintőképernyős LCD-kijelzővel. Kibővített funkciókkal ellátott (idő-, CO 2 -program stb.). Az adatkábel csatlakozása a szellőztető berendezéshez RJ45-ös csatlakozóval történik. A beltéri egység falba süllyeszthető kivitelben készült Betétidom A BG03 dobozának helyét készíti elő a vakolat alá süllyesztés megkönnyítésére, sztiroporból, mérete 130 x 87 x 30 mm

7 Hoval HomeVent comfort FR (150) Cikkszámok Opcionális tartozékok Épületfelügyeleti rendszer (BMS) kapcsolat LSA Illesztő felület egy HomeVent készüléknek egy helyszíni szerelésű vezérlőrendszerre történő csatlakoztatásához. A BMS lehetőségei: a HomeVent készülék kikapcsolása, a beltéri egységen beállított légteljesítmény felülszabályozása, szűrő-elszennyeződés és zavar kijelzése. Mérete: 80 x 80 x 50 mm Cikkszám Beltéri egység továbbra is szükséges. CoolVent opció Aktívan vezérelt hideg -visszanyerés klimatizált helyiségek energiatakarékos frisslevegőellátásához. Beépítését az üzembe helyezéskor a Hoval szakszerviz végzi. Állvány GS-150 Pirosra festett acél, 4 rezgéscsillapító és állítható lábak Magasság: mm Javasolt tartozékok Rezgéscsillapító A szellőzőkészülék rezgéscsillapított rögzítéséhez szükséges. Ez a tartozék 4 db, csavarokkal szerelt gumiütközőből és különféle rögzítő sínekből áll minden beépítéshez. Vízszintes szerelés falra S-WH Függőleges szerelés falra S-WV Mennyezeti szerelés S-D Padlózati szerelés S-B Szűrő comfort FR (150) típushoz Befúvottlevegő-szűrő ZF 150 Pollen-finompor-kazettásszűrő, F7-es szűrési osztály Aktív szénszűrő befúvott levegőhöz AFK 150 Rendkívül hatékony Z-szűrő pollenek, finompor, gáznemű szennyező anyagok, szagok, stb. ellen. F7-es szűrési osztály ZF 150 szűrő változata ,00 Elszívottlevegő-szűrő AF 150 Durvapor-kazettásszűrő G4-es szűrési osztály Szolgáltatások Kötelező üzembe helyezés A Hoval szerviz általi üzembe helyezés a garancia előfeltétele. 11-7

8 Hoval HomeVent comfort FR (150) Műszaki adatok HomeVent comfort FR (150) Max. térfogatáram (90 Pa külső nyomásnál) frisslevegő / távozólevegő m³/h 150 befúvott-/ elszívottlevegő m³/h 150 Max. külső nyomás (100 m³/h esetén) Pa 260 Légteljesítmény beállítása % Relatív páratartalom beállítási tartománya % Villamos csatlakozás Feszültség (AC) V 230 Frekvencia Hz 50 Max. áramfelvétel A 0,5 cos ρ (középérték) 0,55 Védettségi fokozat IP 40 Teljesítményfelvétel W 29 (98 m³/h-nál, 50 Pa külső nyomásnál) Hőkészenléti fok % (DIN 4719 szerint) Hőmérsékletarány % 86 (98 m³/h-nál) Páratartalom-arány % 91 (98 m³/h-nál) Teljesítményszám 10,2 Szűrési osztály (EN 779 szerint) Befúvottlevegő-szűrő F7 Elszívottlevegő-szűrő G4 Hangteljesítmény (98 m³/h-nál, 50 Pa külső nyomásnál) részletes adatokat lásd a következő oldalakon Burkolat db(a) 41 Külsőlevegő-csatlakozás db(a) 61 Befúvottlevegő-csatlakozás db(a) 54 Elszívottlevegő-csatlakozás db(a) 55 Távozólevegő-csatlakozás db(a) 63 Szivárgási veszteség belső % 1 külső % 1,46 Netto tömeg kg 45 Alkalmazhatósági határok fix beépítés mellett, időjárásvédett (EN ), 3K5 az EN szerint Környezeti hőmérséklet C Környezeti relatív páratartalom % Harmatpont-hőmérséklet az épületben külső klíma (EN ) szerint C < 12 Belépő külső levegő hőmérséklete C Belépő külső levegő relatív páratartalma % 5 95 Elszívottlevegő-hőmérséklet C 5 35 Elszívott levegő páratartalma % Elszívott levegő max. páratartalma g/kg 12 Alkalmazási határok téli viszony latban Külső levegő hőmérséklete C Külsőlevegő rel. páratartalomnál % Elszívottlevegő-hőmérsékletnél C Elszívottlevegő rel. páratartalomnál % 11-8

9 Hoval HomeVent comfort FR (150) Műszaki adatok Légteljesítmény jelleggörbéje 300 Sűrűség 1,2 kg/m³ p ext A levegő térfogatáramok külső nyomásveszteség összege az adott légteljesítménynél. 250 % Térfogatáram 100 % 200 p ext [Pa] % 80 % % Munkatartomány 60 % % 50 % Térfogatáram befúvott/távozó levegő [m³/h] A villamos teljesítményfelvétel diagramja Hőmérsékleti és páratartalom-arány p el [W] Sűrűség 1,2 kg/m³ p ext = 150 Pa p ext = 100 Pa p ext = 50 Pa η su [%] Páratartalom-arány η x, su Hőmérséklet-arány η θ, su Térfogatáram befúvott-/távozó levegő [m³/h] Térfogatáram befúvott-/távozó levegő [m³/h] 11-9

10 Hoval HomeVent comfort FR (150) Műszaki adatok Hangteljesítmények Burkolat Térfogatáram [m 3 /h] Külső nyomás L WOkt [db] oktávsávonként [Hz] [Pa] k 2k 4k 8k L WA [db(a)] Külső levegő Térfogatáram [m 3 /h] Külső nyomás L WOkt [db] oktávsávonként [Hz] [Pa] k 2k 4k 8k L WA [db(a)] Befúvott levegő Térfogatáram [m 3 /h] Külső nyomás L WOkt [db] oktávsávonként [Hz] [Pa] k 2k 4k 8k L WA [db(a)] Elszívott levegő Térfogatáram [m 3 /h] Külső nyomás L WOkt [db] oktávsávonként [Hz] [Pa] k 2k 4k 8k L WA [db(a)] Távozó levegő Térfogatáram Külső nyomás L WOkt [db] oktávsávonként [Hz] L WA [m 3 /h] [Pa] k 2k 4k 8k [db(a)]

11 Hoval HomeVent comfort FR (150) Méretek HomeVent comfort FR (150) lakásszellőztető készülék méretei Távozó levegő FOL AUL Külső levegő ABL ZUL Elszívott levegő Befúvott levegő Ø * Ø150 FOL Távozó levegő AUL Külső levegő ABL Elszívott levegő ZUL Befúvott levegő 1 Villamos csatlakozás helyszükséglet a finombiztosíték cseréjéhez 2 Szerelőnyílás befúvó- /elszívószűrőhöz gyorszárral 3 Szerelőnyílás rovarszűrő rácshoz gyorszárral 4 Csavarozott revíziófedél A karbantartás és felülvizsgálat elvégzése történhet elölről és hátulról - rugalmas szerelési * Helyigény szűrőcseréhez és szervizmunkákhoz 11-11

12 Hoval HomeVent comfort FR (150) Méretek Szerelés rezgéscsillapítóval Függőleges szerelés falra S-WV Vízszintes szerelés falra S-WH A metszett 1 1 A metszett Távolság 500 mm B metszett Távolság 1142 mm B metszett Mennyezeti szerelés S-D Padlózati szerelés S-B Távolság 1248 mm 1 1 A metszett 1 A rögzítő sín a készülék szállítási terjedelmébe tartozik Minden beépítési mód lehetséges!

13 Hoval HomeVent comfort FR (150) Méretek BG02 fali szerelésű beltéri egység BG03 fali szerelésű beltéri egység BG03 falba süllyesztett beltéri egység chtbar) Látható 7 25 (Unterputz) Vakolatban , Vakolat alatti doboz Formatervezett beltéri egység a szállítási terjedelem része 1 Vakolat alatti doboz 2 Csatlakozó vezetékek pozícionálása 11-13

14 Hoval HomeVent comfort FR (150) Tervezési szempontok Lényeges szabványok DIN 1946-T6 Szabályozott, mesterséges lakásszellőztetés hővisszanyeréssel DIN 4109 Zajvédelem a magasépítésben DIN EN 779:2012 Részecske-légszűrő az általános helyiség-légtechnikához szűrőteljesítmény rendelkezés DIN T3: külső ablakok nélküli fürdőszobák és mellékhelyiségek szellőztetése VDI 6022, 1. lap: helyiség-légtechnika, a beltéri levegő minősége - szellőzéstechnikai berendezések és készülékek higiéniai követelményei Egy lakásszellőztető-készülék csak egy lakóegységhez használható. Az üzemi határértékeket tartsa be! Adatgyűjtés és térfogatáram kiszámítása A tervezéshez az alábbi adatok szükségesek: Helyiségek rendeltetése és száma Szellőztetett helyiségek összes hasznos alapterülete... A N [m²] Belmagasság...H [m] Külső hangnyomás a frisslevegős és az elszívott levegős helyiségben...l P [db(a)] Légcsereszám...L W [1/h] Az óránkénti légcsereszámot a projektben kívánt elvárások alapján kell megállapítania. Kritériumok: pl. higiéniai elvárások, létszám vagy páratartalom-terheltség. Alapul a DIN 1946-T6 szabvány szolgál. A szellőztető készülék maximális légteljesítménye az intenzív szellőzéshez igazodjon. Térfogatáramok és légszelepek A helyiségeket funkciójuk alapján befúvott-, átáramol tatott- és elszívottlevegőshelyiségekre kell besorolni. Csak kivételes esetben legyen befúvás és elszívás is ugyanazon helyiségben. Zóna Befúvott terület Átáramoltatott terület Elszívott terület Befúvott- és elszívott terület Helyiségek (példa) Hálószoba, gyerekszoba, nappali, étkező Folyosó, hall, lépcsőház Fürdő, WC, raktár, konyha, folyosó Szauna pihenőrésszel, hobbiszoba, edzőterem Úgy kell kiválasztani a befúvó-, átáramló- és elszívó nyílások elhelyezését, hogy biztosítva legyen a keresztirányú szellőztetés. A befúvó- és elszívó nyílásokat lehetőség szerint a tartózkodási területen kívül helyezze el. Ne tegye az ágy a felső végéhez, íróasztal vagy kanapé fölé A szükséges térfogatáram kiszámítása: Higiénikus és épületfizikai okokból szükséges a lakótér folyamatos szellőztetése. A befúvott és elszívott légmennyiség azonos nagyságú legyen. 1. Befúvottlevegő-térfogatáram a lakók létszáma alapján: A minimális befúvott légmennyiség a DIN 1946-T6 alapján: m³/h személyek számától függően A méretezésnél mindig a DIN 1946-T6 kritériumok az irányadóak. 2. Elszívottlevegő-térfogatáram a helyiségfunkciók alapján. A következő elszívottlevegő-térfogatáram adatok folyamatos szellőztetés mellett biztosítottak: Helyiségek (DIN 1946-T6 szerint) Fürdőszoba (WC-vel) Elszívott levegő térfogatárama m 3 /h-ban 45 WC 25 Gazdasági 25 helyiség Főzőfülke vagy 45 konyha 3. A terület-alapú minimális térfogatáram a névleges szellőzés DIN 1946-T6 figyelhetők meg. A javasolt befúvott légmennyiségek a helyiségfunkciók és a személyek számának figyelembevételével: Helyiségek Szülői hálószoba (2 személy) Gyerekszoba (1 személy) Iroda/vendégszoba Szükséges befúvott légmennyiség m³/h m³/h m³/h A külsőlevegő-vezetéket és a beszívónyílást úgy tervezze, hogy káros anyagok és szagok beszívása ne történhessen meg. A beszí vónyílásnak legalább 2,5-3,0 m-rel a földfelszín felett kell lennie és nem szabad garázs közelébe, vagy forgalmas utcára nézően elhelyeznie. A távozó levegő-kivezetést úgy kell elhelyeznie, hogy a légáram a külső levegő beszívónyí lásával ne találkozzon. A nyomásveszteségek kiszámítása A külső nyomásveszteségek p ext számításához a légcsatornák, légszelepek nyomásveszteségeit a számított légteljesítménynél V A kell kiszámítania. Párhuzamosan kapcsolt osztóvezetékeknél a nagyobb nyomásveszteséget kell figyelembe vennie. Ez a külső-/friss levegő-oldal és az elszívott-/távozólevegő-oldal között eltérő lesz. A külső nyomásveszteséget a munkatartománnyal egybe kell hangolni (lásd Műszaki adatok). DIN 1946-T6, 5. táblázat: teljes távozólevegő-térfogatáram minimum értékei Hasznosító egység felülete A NE (m 2 ) Névleges szellőztetés (m 3 /h) q v,ges,ne,nl Átáramaltató légszelepek szabad felülete ventilátoros szellőztetéshez Átáramoltatott-térfogatáram q v, ÜLD m 3 /h-ban Ajtók oldalsó és felső szigeteléssel Ajtók szigetelés nélkül Szabad min. felületek (A ÜLD ) cm 2 -ben * ÜLD Átáramaltató légszelep

15 Hoval HomeVent comfort FR (150) Tervezési szempontok A hangnyomásszint számítása A hangnyomást a friss- és elszívottlevegő s- helyiségekre is ki kell számítania. Ezenkívül a szabadba történő csatlakozásokat (külsőlevegő-beszívás, távozó levegő-kivezetés) is le kell ellenőriznie. Ehhez a zajadatok mellett a projektfüggő adatok is szükségesek (pl. távolság, helyiség zajcsillapítása). Meg kell vizsgálnia, hogy a határértékek csak a számított légteljesítménynél vagy a megnövelt légteljesítménynél és nyomásnál is betarthatók-e. A szellőztető berendezés felállítása A szellőztető berendezés különféle pozíciókba szerelhető (falra, padlózatra és menynyezetre). A szerelési és karbantartási munkálatokhoz a revízióajtó és a revíziófedél legyen jól megközelíthető. A padlózati vagy mennyezeti szerelésnél tartson legalább 5 mm távolságot a padlózattól vagy a mennyezettől. A szűrőcseréhez a revízióajtó 120 -ban legyen nyitható. A készülék rögzítése az arra felcsavarozott 2 db rögzítő sínnel történik. Szükség esetén a rezgéscsillapító tartozék közbeiktatása célszerű. A szűrőcseréhez a revízióajtó 120 ban legyen nyitható. A szellőztető berendezés nedves helyiségekben (pl. mosókonyha) nem helyezhető el! Az elektronika és a beltéri egység elhelyezése A szellőztető berendezés hálózati bekötése villásdugós csatlakozóval történik. A villásdugóval szerelt 3 m hosszú hálózati kábel a készülék tartozéka. Villamos tervezéskor a készülék mellé biztosítson konnektoraljzatot. A beltéri egység elhelyezésének kritériumai: referenciahelyiség a páratartalom-szabályozáshoz, kezelés (térfogatáram, páratartalom beállítása, Parti -nyomógomb), kijelzés (üzemállapot, zavarjelzés). Példák a referencia helyiséghez: nappali, előszoba a befújt és elszívott levegős szobák között A BG02 típusú beltéri egység felszerelése falra történik. A BG03 típusú beltéri egység felszerelése történhet falra és vakolatba is. Két különböző kivitelben kapható. A szellőztető berendezés és a beltéri egység közötti kapcsolat egy 8-pólusú, 3 m-es CAT 5-Patch típusú ká bel lel történik. A HomeVent készülékkel RJ45-ös csatlakozót szállítunk. A szellőztető berendezés közelébe szereltessen fel egy (RJ45) dugaszoló aljzatot. Fűtőberendezés füstgázelvezetése és a konyhai páraelszívó tervezési szem pontja A helyiséglevegő-függő fűtőberendezéseknél (olyan fűtőberendezés, mely az égéslevegőt a lakásból szívja el) vegye figyelembe a helyi előírásokat (ÖNORM H 6038). A tüzelőberendezés füstgázát elkülönítve kell elvezetnie; az nem kerülhet a lakásszellőztető rendszerbe! A konyhai páraelszívó távozó levegője tűzrendészeti és higiéniai okokból nem csatlakoztatható a szellőztető berendezéshez. Higiénia Tisztításhoz a légcsatornák és a légszelepek legyenek hozzáférhetőek. Különösen figyeljen az elosztódoboz elrendezésére. Az ellenőrző fedél jól hozzáférhető legyen! Légcsatornák párazáró hőszigetelése A légcsatornákat szigetelnie kell, amennyiben a harmatponti állapot bekövetkezhet, hőveszteség léphet fel (télen), a frisslevegő felmelegedhet (nyáron). Különös figyelmet igényel: Kábel átvezetése falon keresztül, befúvó- és elszívó-vezetékek fűtetlen helyiségekben. A beépített elosztó csatornák csak a mennyezet, a padlózat és a falak fűtött terében helyezhetők el. A hőhidak a harmatpont eléréséhez vezetnek. Légszelepek Fűtetlen helyiségeknél nem szükséges a rendszerbe történő bekötés

16 11-16

17 Hoval HomeVent comfort FR ( ) lakásszellőztető készülék Termékleírás HomeVent comfort FR ( ) típusú lakásszellőztető készülék Lakásszellőztető készülék szabályozható hő- és páratartalom-visszanyeréssel, különböző elhelyezési lehetőségekkel, minden beépítési módhoz, szigetelt terekben A burkolat belső borítása kiváló minőségű hő- és zajszigeteléső anyag EPP-ből A burkolat külső borítása porszórt alucink lemez A burkolat bal és jobb oldali felszereléshez egyaránt alkalmas (a készülék belseje mindkét oldalról megközelíthető) Fordulatszám-szabályozott rotációs entalpia-visszanyerő 2 db, hátrahajló lapátozású EC-ventilátor (15-100% között fokozatmentesen beállítható) Kiváló minőségű Z-szűrők, F7 a be fú váshoz és G4 az elszíváshoz Beépített rovarszűrő Szűrőfelügyelet Csatlakoztatásra kész elektronika Előmelegítés és kondenzátum elvezetés nem szükséges Adatok: szín: piros (RAL 3000) méretek 1000 / 580 / 374 mm tömeg: 33 kg villamos csatlakozás 230V / 50 Hz, IP mm csőcsatlakozás Szükséges tartozékok: Standard beltéri egység BG02 vagy TopTronic E comfort plus beltéri egység Opció Levegőminőség-érzékelő Aktív hideg -visszanyerés (CoolVent opció) Szerelőkészlet Aktív szénszűrő befúvott levegőhöz Szállítás Lakásszellőztető készülék készre szerelve, becsomagolva. A+ A+ A+ Típus Térfogatáram Hőkészenléti fok m 3 /h HomeVent comfort (201) HomeVent comfort (251) HomeVent comfort (301) Üzembe helyezés Az üzembe helyezést a Hoval szakembere végzi levegőmérési adatok dokumentálásával Helyszíni szerelés A lakásszellőztető készülék és a beltéri kezelőegység közötti villamos vezeték kiépítése a vevő feladata (párhuzamosan, keresztezés nélkül) CAT5-Patch típusú öszszekötőkábellel (8-eres) Csatlakozó dugalj a készüléktől max. 1 m távolságban, 230V Engedély Bevizsgálva: Luzerni Főiskola, EN szerint Alkalmazás A HomeVent lakásszellőztető készülék szigetelt épületen belüli lakóhelyiségek (családi házak, irodák, tárgyalótermek, gardróbok, stb.) központilag szabályozott szellőztetését látja el. A lakásszellőztető készülék a HomeVent szellőztető rendszer része, amely az alábbi feladatokat látja el: lakótér ellátása friss levegővel, az elhasznált levegő eltávolítása (CO 2, aeroszolok, nedvesség, szagok,...), energiamegtakarítás az érezhető és rejtett hő vissza nyerése által, a betáplált frisslevegő tisztítása finompor szűrővel. A készülék kezelését és karbantartását a ház lakója, a szerviz és javítási munkálatokat pedig a szakszerviz végezheti el

18 Hoval HomeVent comfort FR ( ) Termékleírás Felépítés Energia-visszanyerő A beépített entalpia-visszanyerő egység az elszívott levegő hőjét visszanyeri és a befúvott levegőnek átadja. Ezáltal továbbítja a szenzibilis (hőmérséklet) és látens (nedvesség) energiát. A visszanyerés teljesítménye a külső hőmérséklettől függően 0-100% között szabályozható. Az entalpia-visszanyerő előnyei a következők: hőmérsékleti hatásfok 90%-ig páratartalom hatásfoka 95%-ig fokozatmentesen állítható hő- és páratartalom visszanyerés nincs szükséges előmelegítésre (-20 C-ig) nem keletkezik kondenzátum nincs szükség bypass-ra Levegőszűrés A befúvott levegő két tisztító fázison halad át és így a legmagasabb szintű igényt is kielégíti. A készülékbe történő belépésnél egy mosható szűrő megakadályozza a rovarok, levelek, stb. készülékbe kerülését. A befúvott levegő egy nagyteljesítményű pollen finomszűrőn (F7) áramlik át. Az üzemeltetőt üzenet figyelmezteti a szűrőcsere szükségességére. Lehetőség van VOC levegőminőség-érzékelők szállítására, amely révén a befúvott- és elszívott levegő minőségét ellenőrizheti, beleértve a közvetlen hatást a befúvott- és elszívott levegő mennyiségére. Levegőszállítás A két hátrahajló lapátozású, EC-egyenáramú motorokkal ellátott radiál ventilátor végzi a légszállítást. A csúcstechnológiás anyagból készült járókerék optimális áramlási technológiája csendes működést biztosít. A motorba beépített elektronika a légszállítás % közötti nagyon finom beállítását teszi lehetővé. A kialakítás olyan, hogy az elszívott levegő nem kerül a befúvott levegőbe. Téli teljesítmény A beépített entalpia-visszanyerőnek köszönhetően a készülékben nem keletkezik kondenzátum. Ezáltal jégesedés nem lehetséges. -20 C külső hőmérsékletig nincs szükség előmelegítésre (elektromos fűtés). A levegő mennyiségét nem kell csökkenteni. Az energia-visszanyerés olyan magas, hogy nincs szükség utómelegítésére. Nyári üzemmód Egy előre meghatározott külső hőmérséklettől az energia-visszanyerés 0%-ra állítható. Ez nyáron és az átmeneti időszakban éjszakai hűtést (szabad hűtés) tesz lehetővé. Nem szükség meghajtómotoros csappantyúval ellátott bypass-ágra. Ezen túlmenően a Coolvent opcióval aktív hideg -visszanyerés lehetséges klimatizált épületekben, azaz a forró külső levegőt a szabályozott elszívott levegő lehűti és szárítja. Szerelés A HomeVent szellőztető készüléket kompakt konstrukció jellemzi. A szervizeléshez hozzáférés mindkét oldalról lehetséges. A készülékben nem keletkezik kondenzátum, s ennek köszönhetően bármilyen beépítési pozíció lehetséges. A különböző felszerelési módokhoz a megfelelő szerelési készletet ajánljuk rezgéscsillapítóval. Standard beltéri egység BG02 E A beltéri egység kijelző- és kezelőszervekkel ellátott, egyszerű műanyag házból áll, falra szerelhető kivitelben. A két forgató nyomógombbal beállítható a levegő mennyisége és a maximális páratartalom. A Party-gomb korlátozott ideig történő megnövelt levegőmennyiség beállítását lehetővé teszi. A beltéri egység csatlakozása a HomeVent szellőztető berendezéshez RJ45- ös csatlakozóval történik. TopTronic E comfort plus beltéri egység A TopTronic E comfort plus beltéri egység választható módon fekete vagy fehér színben kapható. Kezelése színes érintőképernyőn (4,3") keresztül történik. Csatlakozása a HomeVent szellőztető berendezéshez RJ45-ös csatlakozóval vagy dugaszolható csatlakozókkal (max. 0,75 mm 2 ) történik). A beltéri egység egy kerettel a falra szerelhető, vagy a falba süllyeszthető. az összes Bus-ra csatlakoztatott Hoval készülék kezelése jogosultságkezelés a kezeléshez a szellőztető rendszer hatékony szabályozása a napi programokkal különböző kezdőképernyő-stílus közötti választás lehetősége az üzembe helyezéskor a vevő igényeihez szabott, konfigurálható képernyőn a következő elemek megjelenítésére: dátum és idő holdfázisok aktuális térfogatáram % maximális páratartalom % aktív napi-, illetve heti program az aktuális levegőminőség kijelzése, valamint az épületen kívül egy színes marker alapján (erre a célra opcionális VOC levegőminőség-érzékelők felszerelése szükséges) az aktuális időjárás, illetve időjárás-előrejelzés kijelzése (csak TopTronic online-nal kombinálva lehetséges) Levegőminőség Opcióként 1 vagy 2 VOC levegőminőség-érzékelő szerelhető a készülékbe az üzembe helyezéskor. Ezen kívül a befúvottlevegőoldalra egy aktív szénszűrő építhető be opcionálisan. Az aktív szénszűrő vagy a VOC levegőminőség-érzékelők folyamatosan felügyelik a levegőben az illékony, szerves komponenseket és a ventilátorok fordulatszámával szabályozzák a be- és kilépő levegő mennyiségét. Az eredmény az épület legkiválóbb levegőminősége minimális energiafelvétel mellett. VOC levegőminőség-érzékelő az elszívottlevegő-oldalon. Az elszívott levegőben folyamatosan figyeli a szagokat, a dohányfüstöt, a tisztítószereket, stb.. Ha azok koncentrációja meghalad egy bizonyos értéket, a levegő mennyiségét ennek megfelelően megnöveli. Az érzékenység 4-fokozatban választható. A levegőminőséget a TopTronic E comfort plus beltéri egység kijelzi: zöld szín (jó levegő), narancs szín (enyhén szennyezett levegő), piros (rossz levegő). VOC levegőminőség-érzékelő a befúvottés az elszívottlevegő-oldalon. A befúvottés az elszívott levegőben folyamatosan figyeli a szagokat, a dohányfüstöt, a tisztítószereket, stb.. Ha az elszívott levegőben azok koncentrációja meghalad egy bizonyos értéket, a levegő mennyiségét ennek megfelelően megnöveli. Ha a befúvott levegőben azok koncentrációja meghalad egy bizonyos értéket, a levegő mennyiségét ennek megfelelően csökkenti. Az érzékelő a magasabb értékkel elsőbbséget élvez. Az érzékenység 4-fokozatban választható. A befúvott- és az elszívottlevegő minőségét a TopTronic E comfort plus beltéri egység kijelzi: zöld szín (jó levegő), narancs szín (enyhén szennyezett levegő), piros (rossz levegő) Aktív szénszűrő helyett a standard levegőszűrő is alkalmazható. Ez egy nagy teljesítményű szűrőt (F7) jelent, ami nagy hatékonysággal bír pollen, por, stb. részecskék ellen, valamint a gáznemű szennyező anyagokkal és szagokkal (mezőgazdaság, közúti közlekedés, stb.) szemben. Hűtés A CoolVent opcióval a meleg külső levegőt lehet lehűteni, amennyiben a helyiségben a hűtés működik, a meleg külső levegőből az entalpia-visszanyerő kivonja a hőt és a hideg, elszívott levegőhöz adja. Ezáltal a légkondicionáló szükséges teljesítménye csökken, a hatékonysága 85%os. A CoolVent funkció beépítése az üzembe helyezéskor történik

19 Hoval HomeVent comfort FR ( ) Termékleírás Működés A külsőlevegő-ventilátor légcsatornán keresztül beszívja a külső levegőt, amit első lépcsőben egy rovarszűrő megszűr. A külsőlevegő-ventilátor után közvetlenül zajcsillapítóval egybeépített diffúzort építünk be. Az ezután kapcsolt entalpia-visszanyerőben történik a levegő melegítése vagy lehűtése és nedvesítése. A hő- és páratartalom-visszanyerés mértéke függ az elszívott és a külső levegő közötti hőmérséklet- és páratartalom-különbségtől, valamint a forgódob fordulatszámától. Végezetül egy pollen- és finompor-szűrő szűri meg a már előkezelt külsőlevegőt. A külső levegő elosztása és az egyes térfogatáramok beállítása változtatható keresztmetszetű lyukakkal ellátott fojtótárcsákkal történik. Az utánkapcsolt zajcsillapító a befúvott levegőt a specifikált zajszintre csökkenti. A távozólevegő-ventilátor zajcsillapítón és durva-porszűrőn keresztül elszívja az elhasznált helyiséglevegőt. Az entalpia-vissza nyerő kivonja az elszívott, használt levegő hő- és páratartalmát, majd átadja a friss befúvott levegőnek. A kettős öblítőkamrában az együttforgó levegő a távozólevegő-oldalra terelődik. A beszabályozott ventilátorok külsőlevegőoldali túlnyomás és elszívóoldali vákuum miatt nem keveredhet a befúvott levegő az elszívott levegővel. Ezt a funkciót az elektronika automatikusan felügyeli. A külsőlevegő- és az elszívottlevegő-ventilátorok vezérlése egymástól független. A külső/befúvott levegő és az elszívott-/ távozó levegő munkaponti beállítása az üzembe helyezés során történik. Az elektronika az alábbi funkciókat látja el: A forgódobos entalpia-visszanyerő fordulatszámát a külső levegő hőmérséklete vezérli. Ennek megfelelően változik a hő- és páratartalom-visszanyerés. Ha nem klimatizált a lakás, nyáron a minimális forgódob-fordulatszámot állítja be, így a hőés páratartalom-visszanyerés a nullához közelít. A beltéri egység páratartalom szabályozója módosítja a térfogatáramot. Állandóan felügyeli a ventilátorok működését és azok meg hibásodása esetén a készüléket zavar üzemmódba kapcsolja (a ventilátorok és az entalpia-visszanyerő is kikapcsol). A befúvottlevegő-szűrők elszennyeződése esetén a nyomáskülönbség-kapcsoló a beltéri egységen zavart jelez. 1 Előszűrő 2 Külsőlevegő-ventilátor 3 Külsőlevegő-szűrő 4 Entalpiavisszanyerő-egység 5 Külsőlevegő-VOC-érzékelő 6 Befúvottlevegő-szűrő F7 7 Elszívottlevegő-szűrő G! 8 Elszívottlevegő-VOC-érzékelő 9 Páratartalom-érzékelő 10 Elektronika 11 Elszívottlevegő-érzékelő 12 Távozólevegő-ventilátor 13 Beltéri egység BG02 E TopTronic E kezelőmodul comfort plus Távozó levegő Elszívott levegő Külső levegő Befúvott levegő

20 Hoval HomeVent comfort FR ( ) Cikkszámok Termék Cikkszám HomeVent comfort FR ( ) Nagyhatékonyságú hő- és páratartalom-visszanyeréssel, különböző elhelyezési lehetősé ggel, tisztítható rovarráccsal, valamint hálózati- és összekötő kábellel (3 m) a kezelőkészülékhez. Típus Névl. térfogatáram Külső nyomás m 3 /h Pa* HomeVent comfort FR (201) HomeVent comfort FR (251) HomeVent comfort FR (301) A HomeVent működéséhez beltéri egység feltétlenül szükséges. Szükséges tartozékok TopTronic E beltéri egység HomeVent comfort FR ( ) típushoz Minden Bus-rendszerre csatlakoztatott Hoval szellőztető készülék, fűtési- és HMV-kör kezelésére. A vevő igényei szerint konfigurálható kezdőképernyő. A aktuális belső és az épületen kívüli levegőminőségének kijelzése (csak beépytett VOC-érzékelővel lehetséges), valamint az aktuális időjárás, ill. időjárás előrejelzés (csak a TopTronic E online-nal történt kombináció esetén) kijelzése. A Hoval Bus-rendszerre történő csatlakoztatás RJ45-ös csatlakozóval vagy sorkapcsokon keresztül (max. 0,75 mm²),. Színes érintőképernyő 4,3 coll. TopTronic E comfort plus kezelőegységből, szerelőkeretből, Designkeretből, fali adapterből és szerelőanyagokból áll. comfort plus fehér színben comfort plus fekete színben Standard beltéri egység BG02 E A beltéri egység kijelző- és kezelőszervekkel ellátott, egyszerű műanyag házból áll, falra szerelhető kivitelben. A Hoval Bus-rendszerre történő csatlakoztatás RJ45-ös csatlakozóval Opcionális tartozékok Levegőminőség-érzékelő VOC HomeVent comfort FR ( ) típushoz 2 db beépítése lehetséges (befúvott- és elszívottlevegő) Összekötése csak a TopTronic E comfort plus beltéri egységgel lehetséges Beépítését az üzembe helyezéskor a Hoval szakszerviz végzi Épületfelügyeleti rendszer (BMS) kapcsolat LSA Illesztő felület egy HomeVent készüléknek egy helyszíni szerelésű vezérlőrendszerre történő csatlakoztatásához. BG02 vagy BG03 beltéri egység szükséges. A BMS lehetőségei: a HomeVent készülék kikapcsolása, a beltéri egységen beállított légteljesítmény felülszabályozása, szűrő-elszennyeződés és zavar kijelzése. Mérete: 80 x 80 x 50 mm

21 Hoval HomeVent comfort FR ( ) Cikkszámok Cikkszám CoolVent opció Aktívan vezérelt hideg -visszanyerés klimatizált helyiségek energiatakarékos frisslevegőellátásához. Beépítését az üzembe helyezéskor a Hoval szakszerviz végzi. Zajcsillapító doboz SDB DN 150-es csatlakozócsonk 290 x 215 mm, hossz: 500 mm Zajcsillapító test (befúvott- és elszívottlevegő) Elosztódoboz VTB x 75 Beépített zajszigeteléssel (befúvott- és elszívottlevegő) Elosztódoboz VTB x 90 Beépített zajszigeteléssel (befúvott- és elszívottlevegő) Állvány GS Pirosra festett acél, 4 rezgéscsillapító és állítható lábak Magasság: mm Ajánlott tartozékok Szerelőkészlet A szellőzőkészülék rezgéscsillapított rögzítéséhez. Rögzítő sínekből áll, rezgésszigeteléssel Vízszintes szerelés falra S-WH Függőleges szerelés falra S-WG Mennyezeti szerelés S-D Padlózati szerelés S-B Szűrő comfort FR ( ) típushoz Befúvottlevegő-szűrő ZF ( ) Pollen-finompor-Z-szűrő, F7-es szűrési osztály Aktív szénszűrő befúvott levegőhöz AFK ( ) Rendkívül hatékony Z-szűrő pollenek, finompor, gáznemű szennyező anyagok, szagok, stb. ellen. F7-es szűrési osztály ZF 180 szűrő változata ,00 Elszívottlevegő-szűrő AF ( ) Durvapor-kazettásszűrő G4-es szűrési osztály Szolgáltatások Kötelező üzembe helyezés A Hoval szerviz általi üzembe helyezés a garancia előfeltétele

22 Hoval HomeVent comfort FR ( ) Műszaki adatok HomeVent comfort FR ( ) Max. térfogatáram (100 Pa külső nyomásnál) comfort FR (201) comfort FR (251) comfort FR (301) m³/h Szabályozható légteljesítmény m³/h Relatív páratartalom beállítási tartománya % Villamos csatlakozás Feszültség (AC) V 230 Frekvencia Hz 50 Max. áramfelvétel A 0,76 1,04 1,23 cos ρ (középérték) 0,44 0,44 0,48 Védettségi fokozat IP 40 Teljesítményfelvétel W (70%-os max. térfogatáramnál, 50 Pa külső nyomásnál) Hőkészenléti fok % (DIN 4719 szerint) Hőmérsékletarány % (70%-os max. térfogatáramnál) Páratartalom-arány % (70%-os max. térfogatáramnál) Fajlagos ventilátorteljesítmény W/m³/h 0,26 0,27 0,28 (70%-os max. térfogatáramnál) Szűrési osztály (EN 779 szerint) Befúvottlevegő-szűrő F7 Elszívottlevegő-szűrő G4 Hangteljesítmény részletes adatokat lásd a következő oldalakon Szivárgási veszteség (EN szerint) belső % < 1 külső % 1,64 1,31 1,09 Netto tömeg kg 33 Alkalmazhatósági határok beépítéshez, időjárásvédett (EN ), 3K5 az EN szerint Környezeti hőmérséklet C Környezeti relatív páratartalom g/kg max. 15 Harmatpont-hőmérséklet az épületben belső klíma szerint C < 15 Belépő külső levegő hőmérséklete C Belépő külső levegő relatív páratartalma % 5 95 Elszívottlevegő-hőmérséklet C 5 35 Elszívott levegő max. páratartalma g/kg

23 Hoval HomeVent comfort FR ( ) Műszaki adatok Hangteljesítmények HomeVent comfort FR (201) Burkolat Térfogatáram Külső nyomás L W [db] Zajszint L WA befúvott-/ elszívottlev [m 3 /h] [Pa] k 2k 4k 8k 63 Hz... 8 khz [db(a)] Külső levegő Térfogatáram Külső nyomás L W [db] Zajszint L WA [m 3 /h] [Pa] k 2k 4k 8k 63 Hz... 8 khz [db(a)] Befúvott levegő Térfogatáram Külső nyomás L W [db] Zajszint L WA [m 3 /h] [Pa] k 2k 4k 8k 63 Hz... 8 khz [db(a)] Elszívott levegő Térfogatáram Külső nyomás L W [db] Zajszint L WA [m 3 /h] [Pa] k 2k 4k 8k 63 Hz... 8 khz [db(a)] Távozó levegő Térfogatáram Külső nyomás L W [db] Zajszint L WA [m 3 /h] [Pa] k 2k 4k 8k 63 Hz... 8 khz [db(a)] Hangteljesítmény: HomeVent comfort FR (201) + zajcsillapító doboz SDB Befúvott levegő Térfogatáram Külső nyomás L W [db] Zajszint L WA [m 3 /h] [Pa] k 2k 4k 8k 63 Hz... 8 khz [db(a)] Elszívott levegő Térfogatáram Külső nyomás L W [db] Zajszint L WA [m 3 /h] [Pa] k 2k 4k 8k 63 Hz... 8 khz [db(a)] Hangteljesítmény: HomeVent comfort FR (201) + elosztódoboz VTB x 75 Hangteljesítmény: HomeVent comfort FR (201) + elosztódoboz VTB x 90 Befúvott levegő Térfogatáram Külső nyomás L W [db] Zajszint L WA [m 3 /h] [Pa] k 2k 4k 8k 63 Hz... 8 khz [db(a)] Elszívott levegő Térfogatáram Külső nyomás L W [db] Zajszint L WA [m 3 /h] [Pa] k 2k 4k 8k 63 Hz... 8 khz [db(a)]

24 Hoval HomeVent comfort FR ( ) Műszaki adatok Hangteljesítmények HomeVent comfort FR (251) Burkolat Térfogatáram Külső nyomás L W [db] Zajszint L WA befúvott-/ elszívottlev [m 3 /h] [Pa] k 2k 4k 8k 63 Hz... 8 khz [db(a)] Külső levegő Térfogatáram Külső nyomás L W [db] Zajszint L WA [m 3 /h] [Pa] k 2k 4k 8k 63 Hz... 8 khz [db(a)] Befúvott levegő Térfogatáram Külső nyomás L W [db] Zajszint L WA [m 3 /h] [Pa] k 2k 4k 8k 63 Hz... 8 khz [db(a)] Elszívott levegő Térfogatáram Külső nyomás L W [db] Zajszint L WA [m 3 /h] [Pa] k 2k 4k 8k 63 Hz... 8 khz [db(a)] Távozó levegő Térfogatáram Külső nyomás L W [db] Zajszint L WA [m 3 /h] [Pa] k 2k 4k 8k 63 Hz... 8 khz [db(a)] Hangteljesítmény: HomeVent comfort FR (251) + zajcsillapító doboz SDB Befúvott levegő Térfogatáram Külső nyomás L W [db] Zajszint L WA [m 3 /h] [Pa] k 2k 4k 8k 63 Hz... 8 khz [db(a)] Elszívott levegő Térfogatáram Külső nyomás L W [db] Zajszint L WA [m 3 /h] [Pa] k 2k 4k 8k 63 Hz... 8 khz [db(a)] Hangteljesítmény: HomeVent comfort FR (251) + elosztódoboz VTB x 90 Befúvott levegő Térfogatáram Külső nyomás L W [db] Zajszint L WA [m 3 /h] [Pa] k 2k 4k 8k 63 Hz... 8 khz [db(a)] Elszívott levegő Térfogatáram Külső nyomás L W [db] Zajszint L WA [m 3 /h] [Pa] k 2k 4k 8k 63 Hz... 8 khz [db(a)]

25 Hoval HomeVent comfort FR ( ) Hangteljesítmények HomeVent comfort FR (301) Burkolat Térfogatáram Külső nyomás L W [db] Zajszint L WA befúvott-/ elszívottlev [m 3 /h] [Pa] k 2k 4k 8k 63 Hz... 8 khz [db(a)] Külső levegő Térfogatáram Külső nyomás L W [db] Zajszint L WA [m 3 /h] [Pa] k 2k 4k 8k 63 Hz... 8 khz [db(a)] Befúvott levegő Térfogatáram Külső nyomás L W [db] Zajszint L WA [m 3 /h] [Pa] k 2k 4k 8k 63 Hz... 8 khz [db(a)] Elszívott levegő Térfogatáram Külső nyomás L W [db] Zajszint L WA [m 3 /h] [Pa] k 2k 4k 8k 63 Hz... 8 khz [db(a)] Távozó levegő Térfogatáram Külső nyomás L W [db] Zajszint L WA [m 3 /h] [Pa] k 2k 4k 8k 63 Hz... 8 khz [db(a)] Hangteljesítmény: HomeVent FR (301) + zajcsillapító doboz SDB Befúvott levegő Térfogatáram Külső nyomás L W [db] Zajszint L WA [m 3 /h] [Pa] k 2k 4k 8k 63 Hz... 8 khz [db(a)] Elszívott levegő Térfogatáram Külső nyomás L W [db] Zajszint L WA [m 3 /h] [Pa] k 2k 4k 8k 63 Hz... 8 khz [db(a)]

26 Hoval HomeVent comfort FR ( ) Műszaki adatok HomeVent comfort FR (201) légteljesítmény jelleggörbéje Sűrűség 1,2 kg/m³ p ext A levegő térfogatáramok külső nyomásveszteség összege az adott légteljesítménynél. Sűrűség 1,2 kg/m³ Sűrűség 1,2 kg/m³ p ext [Pa] p ext [Pa] p ext [Pa] Térfogatáram befúvott/távozó levegő [m³/h] HomeVent comfort FR (251) légteljesítmény jelleggörbéje Térfogatáram befúvott/távozó levegő [m³/h] HomeVent comfort FR (301) légteljesítmény jelleggörbéje Térfogatáram befúvott/távozó levegő [m³/h]

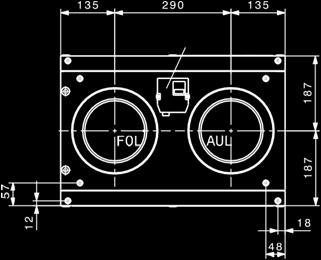

27 Hoval HomeVent comfort FR ( ) Méretek HomeVent comfort lakásszellőztető készülék méretei 1 táv.lev. külső lev. elszívott lev. befúvott lev táv.lev. külső lev. 1 elszívott lev. befúvott lev. 1 Villamos csatlakozás helyszükséglet a finombiztosíték cseréjéhez 2 Szerelőnyílás befúvó-/elszívószűrőhöz 3 Szerelőnyílás 4 Revíziófedél befúvó-/elszívószűrőhöz A karbantartás és felülvizsgálat elvégzése történhet elölről és hátulról ennek köszönhetően bármelyik oldalon rögzíthető a falhoz, mennyezethez. * Helyigény szűrőcseréhez és szervizmunkákhoz 11-27

28 Hoval HomeVent comfort FR ( ) Méretek Szerelés rezgéscsillapítóval Függőleges szerelés falra S-WV Vízszintes szerelés falra S-WH Mennyezeti szerelés S-D Padlózati szerelés S-B Hossztávolság 1095 mm Minden beépítési mód lehetséges! 11-28

29 Hoval HomeVent comfort FR ( ) Méretek TopTronic E comfort plus beltéri egység (méretek mm-ben) Csatlakoztatás RJ45-ös csatlakozóval vagy sorkapcsokon keresztül (max. 0,75 mm²) Felbontás: 480 x 320 Feszültség: 12 V DC 100 ma Levegő páratartalma (üzemkor): % rel. páratartalom, nem kondenzálódik BG02 E fali szerelésű beltéri egység (méretek mm-ben) , , ,9 1 1 leszerelhető RJ45-ös csatlakozó vagy sorkapcsok (max. 0,75 mm 2 ) Fali szerelés beltéri egység szerelőkerettel (A szerelőkeret a szállítási terjedelem része) 6 0 Zajcsillapító doboz SDB Aluzink lemez burkolat 4 db DN 150-es csatlakozócsonkkal. Belső zajcsillapító test (befúvott- és elszívottlevegő-oldali) Massliste R Bedienmodul SJUL Falba süllyesztett beltéri egység (A vakolat alatti doboz a szállítási terjedelem része) Csatlakoztatás RJ45-ös csatlakozóval vagy sorkapcsokon keresztül (max. 0,75 mm²) Werkstoff / Material Werkst. Norm / Mat. Standard g / Remark Werkst.-code / Mat.-Code Werkstoffnr. / Material-No. odul TTE-BM Massstab Scale Masse ohne Toleranzangabe siehe Hovalnorm HN Measures without tolerance % see Hoval Standard HN Blatt / Sheet 3 Gezeich. / Issued SJUL von / of 3 Geprueft / Checked WAMA Artikel-Nr. Format Item-No A

30 Hoval HomeVent comfort FR ( ) Méretek Elosztódoboz DN 150 Elosztódoboz VTB x 75, illetve 90 A burkolat Alucink lemezből revíziófedéllel, belül zajszigeteléssel a befúvott- és elszívottlevegő-oldalhoz. Csatlakozócsonkok: 2x DN 150 (hátul) befúvottlevegő csonk 6x75, elszívottlevegő csonk 6x75 befúvottlevegő csonk 6x90, elszívottlevegő csonk 6x90 Következőkből áll: doboz, 6 db zárófedél, blendék a légmennyiség beállításához minden egyes DN 75-ös, ill. DN 90-es flexibilis csőhöz (a szállítási tzerjedelem része). Elosztódoboz VTB x75 Elosztódoboz VTB x

31 Hoval HomeVent comfort FR ( ) Tervezési szempontok Lényeges szabványok DIN 1946-T6 Szabályozott, mesterséges lakásszellőztetés hővisszanyeréssel DIN 4109 Zajvédelem a magasépítésben DIN EN 779:2012 Részecske-légszűrő az általános helyiség-légtechnikához szűrőteljesítmény rendelkezés DIN T3: külső ablakok nélküli fürdőszobák és mellékhelyiségek szellőztetése VDI 6022, 1. lap: helyiség-légtechnika, a beltéri levegő minősége - szellőzéstechnikai berendezések és készülékek higiéniai követelményei Egy lakásszellőztető-készülék csak egy lakóegységhez használható. Az üzemi határértékeket tartsa be! Adatgyűjtés és térfogatáram kiszámítása A tervezéshez az alábbi adatok szükségesek: Helyiségek rendeltetése és száma Szellőztetett helyiségek összes hasznos alapterülete... A N [m²] Belmagasság...H [m] Külső hangnyomás a frisslevegős és az elszívott levegős helyiségben...l P [db(a)] Légcsereszám...L W [1/h] Az óránkénti légcsereszámot a projektben kívánt elvárások alapján kell megállapítania. Kritériumok: pl. higiéniai elvárások, létszám vagy páratartalom-terheltség. Alapul a DIN 1946-T6 szabvány szolgál. A szellőztető készülék maximális légteljesítménye az intenzív szellőzéshez igazodjon. Térfogatáramok és légszelepek A helyiségeket funkciójuk alapján befúvott-, átáramol tatott- és elszívottlevegőshelyiségekre kell besorolni. Csak kivételes esetben legyen befúvás és elszívás is ugyanazon helyiségben. Zóna Befúvott terület Átáramoltatott terület Elszívott terület Befúvott- és elszívott terület Helyiségek (példa) Hálószoba, gyerekszoba, nappali, étkező Folyosó, hall, lépcsőház Fürdő, WC, raktár, konyha, folyosó Szauna pihenőrésszel, hobbiszoba, edzőterem Úgy kell kiválasztani a befúvó-, átáramló- és elszívó nyílások elhelyezését, hogy biztosítva legyen a keresztirányú szellőztetés. A befúvó- és elszívó nyílásokat lehetőség szerint a tartózkodási területen kívül helyezze el. Ne tegye az ágy a felső végéhez, íróasztal vagy kanapé fölé A szükséges térfogatáram kiszámítása: Higiénikus és épületfizikai okokból szükséges a lakótér folyamatos szellőztetése. A befúvott és elszívott légmennyiség azonos nagyságú legyen. 1. Befúvottlevegő-térfogatáram a lakók létszáma alapján: A minimális befúvott légmennyiség a DIN 1946-T6 alapján: m³/h személyek számától függően A méretezésnél mindig a DIN 1946-T6 kritériumok az irányadóak. 2. Elszívottlevegő-térfogatáram a helyiségfunkciók alapján. A következő elszívottlevegő-térfogatáram adatok folyamatos szellőztetés mellett biztosítottak: Helyiségek (DIN 1946-T6 szerint) Fürdőszoba (WC-vel) Elszívott levegő térfogatárama m 3 /h-ban 45 WC 25 Gazdasági 25 helyiség Főzőfülke vagy 45 konyha 3. A terület-alapú minimális térfogatáram a névleges szellőzés DIN 1946-T6 figyelhetők meg. A javasolt befúvott légmennyiségek a helyiségfunkciók és a személyek számának figyelembevételével: Helyiségek Szülői hálószoba (2 személy) Gyerekszoba (1 személy) Iroda/vendégszoba Szükséges befúvott légmennyiség m³/h m³/h m³/h A külsőlevegő-vezetéket és a beszívónyílást úgy tervezze, hogy káros anyagok és szagok beszívása ne történhessen meg. A beszí vónyílásnak legalább 2,5-3,0 m-rel a földfelszín felett kell lennie és nem szabad garázs közelébe, vagy forgalmas utcára nézően elhelyeznie. A távozó levegő-kivezetést úgy kell elhelyeznie, hogy a légáram a külső levegő beszívónyí lásával ne találkozzon. A nyomásveszteségek kiszámítása A külső nyomásveszteségek p ext számításához a légcsatornák, légszelepek nyomásveszteségeit a számított légteljesítménynél V A kell kiszámítania. Párhuzamosan kapcsolt osztóvezetékeknél a nagyobb nyomásveszteséget kell figyelembe vennie. Ez a külső-/friss levegő-oldal és az elszívott-/távozólevegő-oldal között eltérő lesz. A külső nyomásveszteséget a munkatartománnyal egybe kell hangolni (lásd Műszaki adatok). DIN 1946-T6, 5. táblázat: teljes távozólevegő-térfogatáram minimum értékei Hasznosító egység felülete A NE (m 2 ) Névleges szellőztetés (m 3 /h) q v,ges,ne,nl Átáramaltató légszelepek szabad felülete ventilátoros szellőztetéshez Átáramoltatott-térfogatáram q v, ÜLD m 3 /h-ban Ajtók oldalsó és felső szigeteléssel Ajtók szigetelés nélkül Szabad min. felületek (A ÜLD ) cm 2 -ben * ÜLD Átáramaltató légszelep

32 Hoval HomeVent comfort FR ( ) Tervezési szempontok A hangnyomásszint számítása A hangnyomást a friss- és elszívottlevegő s- helyiségekre is ki kell számítania. Ezenkívül a szabadba történő csatlakozásokat (külsőlevegő-beszívás, távozó levegő-kivezetés) is le kell ellenőriznie. Ehhez a zajadatok mellett a projektfüggő adatok is szükségesek (pl. távolság, helyiség zajcsillapítása). Meg kell vizsgálnia, hogy a határértékek csak a számított légteljesítménynél vagy a megnövelt légteljesítménynél és nyomásnál is betarthatók-e. A szellőztető berendezés felállítása A szellőztető berendezés különféle pozíciókba szerelhető (falra, padlózatra és menynyezetre). A szerelési és karbantartási munkálatokhoz a revízióajtó és a revíziófedél legyen jól megközelíthető. A padlózati vagy mennyezeti szerelésnél tartson legalább 5 mm távolságot a padlózattól vagy a mennyezettől. A szűrőcseréhez a revízióajtó 120 -ban legyen nyitható. A készülék rögzítése az arra felcsavarozott 2 db rögzítő sínnel történik. Szükség esetén a rezgéscsillapító tartozék közbeiktatása célszerű. A szűrőcseréhez a revízióajtó 120 ban legyen nyitható. A szellőztető berendezés nedves helyiségekben (pl. mosókonyha) nem helyezhető el! Az elektronika és a beltéri egység elhelyezése A szellőztető berendezés hálózati bekötése villásdugós csatlakozóval történik. A villásdugóval szerelt 3 m hosszú hálózati kábel a készülék tartozéka. Villamos tervezéskor a készülék mellé biztosítson konnektoraljzatot. A beltéri egység elhelyezésének kritériumai: referenciahelyiség a páratartalom-szabályozáshoz, kezelés (térfogatáram, páratartalom beállítása, Parti -nyomógomb), kijelzés (üzemállapot, zavarjelzés). Példák a referencia helyiséghez: nappali, előszoba a befújt és elszívott levegős szobák között A BG02 E és TopTronic E típusú beltéri egység felszerelése falra történik. A szellőztető berendezés és a beltéri egység közötti kapcsolat egy 8-pólusú, 3 m-es CAT 5-Patch típusú ká bel lel történik. A HomeVent készülékkel RJ45-ös csatlakozót szállítunk. A szellőztető berendezés közelébe szereltessen fel egy (RJ45) dugaszoló aljzatot. Fűtőberendezés füstgázelvezetése és a konyhai páraelszívó tervezési szem pontja A helyiséglevegő-függő fűtőberendezéseknél (olyan fűtőberendezés, mely az égéslevegőt a lakásból szívja el) vegye figyelembe a helyi előírásokat (ÖNORM H 6038). A tüzelőberendezés füstgázát elkülönítve kell elvezetnie; az nem kerülhet a lakásszellőztető rendszerbe! A konyhai páraelszívó távozó levegője tűzrendészeti és higiéniai okokból nem csatlakoztatható a szellőztető berendezéshez. Higiénia Tisztításhoz a légcsatornák és a légszelepek legyenek hozzáférhetőek. Különösen figyeljen az elosztódoboz elrendezésére. Az ellenőrző fedél jól hozzáférhető legyen! Légcsatornák párazáró hőszigetelése A légcsatornákat szigetelnie kell, amennyiben a harmatponti állapot bekövetkezhet, hőveszteség léphet fel (télen), a frisslevegő felmelegedhet (nyáron). Különös figyelmet igényel: Kábel átvezetése falon keresztül, befúvó- és elszívó-vezetékek fűtetlen helyiségekben. A beépített elosztó csatornák csak a mennyezet, a padlózat és a falak fűtött terében helyezhetők el. A hőhidak a harmatpont eléréséhez vezetnek. Légszelepek Fűtetlen helyiségeknél nem szükséges a rendszerbe történő bekötés

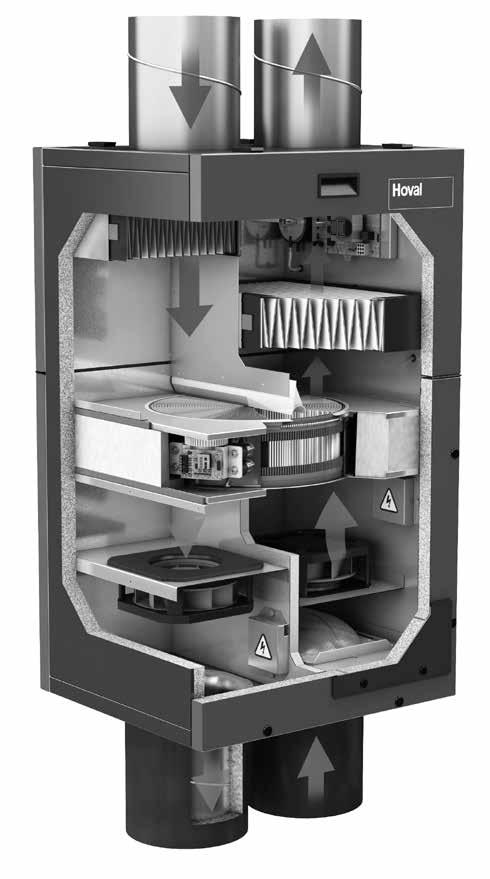

33 Hoval HomeVent comfort FR (360) lakásszellőztető készülék Termékleírás HomeVent comfort FR (360) típusú lakásszellőztető készülék Lakásszellőztető készülék hő- és páratartalom-visszanyeréssel, különböző elhelyezési lehetőségekkel, szigetelt terekben. Stabil, kettős hő- és zajszigetelésű burkolat szinterezett alucink lemezből. Szín: burkolat (sötétvpiros) RAL 3011 első és hátsó oldalfalak (világospiros) RAL-3000 színben A burkolat bal és jobb oldali felszereléshez egyaránt alkalmas (zárófedél elöl és hátul, egyenként 2 darab, gyorszárral ellátott revízióajtóval). 2 darab ventilátor, hátrahajló lapátozású járókerekekkel a friss- és a távozólevegő részére, egyenáramú motorokkal és rezgéscsillapítós motorrögzítéssel. Nagy hatékonyságú hővisszanyerő egység speciális tömítési és levegőöblítési rendszerrel. Szorpciós forgódob (alumínium, ioncserélő gyantával és antibakteriális bevonattal), ra diá lisan és axiálisan elhelyezett. Hajtása külsőfogazású műanyaggyűrű közvetítésével, bolygóműves egyenáramú motorral történik. Csatlakozó idom műanyagból duplagyűrűs tömítéssel a befúvott-, az elszívott-, a frissés a távozólevegő-vezeték csatlakoztatásához, 180 mm-es átmérővel. Kiváló minőségű levegőszűrők, F7 a befúváshoz és G4 az elszíváshoz. Beépített műanyag rovarszűrő, tisztítása egyszerűen mosással lehetséges. Szűrőfelügyelet nyomáskülönbség-határolóval Csatlakozáskész elektronika az entalpiavisszanyerő beépített fordulatszám-szabályozásával automatikus üzemhez, hálózati és 3 m hosszú adatkábellel, RJ 45-ös csatlakozóval ellátott beltéri egység helyszíni csatlakoztatásához Netto tömege 55 kg Szükséges tartozékok: Standard beltéri egység BG02 vagy Formatervezett, érintőképernyős beltéri egység BG03 kibővített funkciókkal (idő, CO 2 -program, stb.) Javasolt tartozékok / opció Rezgéscsillapító készlet Épületfelügyeleti rendszer kapcsolat LSA Aktív hideg -visszanyerés (CoolVent opció) Szállítás Lakásszellőztető készülék beltéri egységgel készre szerelve, becsomagolva. Üzembe helyezés Az üzembe helyezést a Hoval szakembere végzi levegőmérési adatok dokumentálásával Helyszíni szerelés A lakásszellőztető készülék és a beltéri kezelőegység közötti villamos vezeték kiépítése a vevő feladata. CAT5-Patch típusú összekötőkábel (8-eres) RJ 45 és 230V dugaljak szerelése Névleges adatok: HomeVent comfort FR (360) térfogatárama (100 Pa külső nyomásnál) 360 m³/h 210 m 3 /h referencia-térfogatáram esetén, 50 Pa külső nyomásnál: Hőmérsékletarány* 85 % Páratartalom-arány 87 % Hőkészenléti fok/ Entalpia-különbség 130 % Villamos teljesítményfelvétel 58 W Engedély Bevizsgálva: Luzerni Főiskola, EN szerint DIBt-engedély kérelem alatt Alkalmazás A HomeVent lakásszellőztető készülék szigetelt épületen belüli lakóhelyiségek központilag szabályozott szellőztetését látja el. A készülék telepíthető családi házba vagy társasházi lakásba. A lakásszellőztető készülék a HomeVent szellőztető rendszer része, mely az alábbi feladatokat látja el: lakótér ellátása friss levegővel, az elhasznált levegő eltávolítása (CO 2, aeroszolok, nedvesség, szagok,...), energiamegtakarítás az érezhető és rejtett hő vissza nyerése által, a betáplált frisslevegő tisztítása finompor szűrővel. A készülék kezelését és karbantartását a ház lakója, a szerviz és javítási munkálatokat pedig a szakszerviz végezheti el

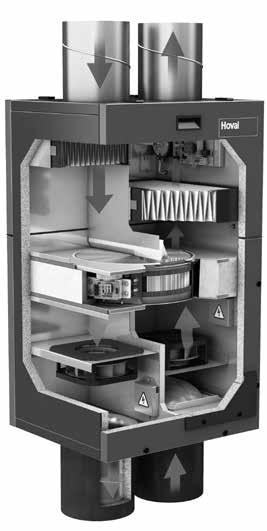

34 Hoval HomeVent comfort FR (360) Termékleírás Felépítés Készülékház A készülékház kettős hangszigetelésű alucink lemezből készül, kívülről szinterezett (a burkolat színe sötétvörös (RAL 3011), az előlap és a hátoldal világospiros (RAL 3000), belülről oldószermentes hézagtömítéssel tömített. Az alucink lemez belső héja a külső héjtól elkülönített, így nem alakulhatnak ki hőhidak. A 30 mm vastag hőszigetelő anyaga poliuretán (PUR, lambda: 0,025 W/mK). A készülék belső tere sima (fémfelület) és a tisztításnál könnyen hozzáférhető. A készülék helyszíni rögzítése rezgéscsillapítóval ellátott speciális szerelőkészlettel. Elszívottlevegő-szűrő (1) Az elszívottlevegő-szűrő durvapor-zsákszűrő szintetikus szűrőanyaggal (G4-es szűrési osztály), amely a szűrőházból a tömítéssel együtt kihúzható. A szűrőcsere egyszerűen (szerszámok nélkül) végrehajtható Entalpia-visszanyerő (2) (szorpciós forgódob) Az entalpia-visszanyerő egy kivehető modulos egység. Burkolata nagy hatékonyságú hőszigeteléssel (PUR-hab) ellátott alucinklemez. A szorpciós forgódob (Alu, ioncserélő gyantával és antibakteriális bevonattal) radiálisan kívülről műanyag gyűrűre van helyezve, axiálisan pedig golyóscsapágyon fut. A hajtása külsőfogazású műanyaggyűrű közvetítésével bolygóműves egyenáramú motorral történik. A forgódobos entalpia-viszszanyerő és a készülékház közötti lezárást elasztikus, tartós tömítőanyag biztosítja. Nagyhatásfo kú beépített kettős öblítőkamra akadályozza meg a levegő- és a szagok keveredését Ventilátorok (3,5) A külsőlevegő- és távozólevegő ventilátorok hátrahajló lapátozású járókerekekkel és egyenáramú motorokkal és rezgéscsillapítós motorrögzítéssel szereltek. Rovarszűrő rács (4) Lemosható poliamid háló műanyag keretben. A szűrőházból kihúzható, cseréje és tisztítása egyszerűen (szerszámok nélkül) végrehajtható. Befúvottlevegő-szűrő (6) A befúvottlevegő-szűrő egy pollen-finomporzsákszűrő szintetikus szűrőanyaggal (F7-es szűrési osztály), amely a szűrőházból a tömítéssel együtt kihúzható. A szűrőcsere egyszerűen (szerszámok nélkül) végrehajtható Elszívott levegő Távozó levegő Befúvott levegő Külső levegő Elektronika (7) A szellőztető berendezés villásdugós csatlakozású. Az elektronika az alábbiakat tartalmazza: hálózati kábel (3 m hosszú) hálózati csatlakozó beépített biztosítékkal elektromos doboz beépített elektronikával belső vezetékelés vezeték a beltéri egységhez (3 m hosszú) A beépített elektromos egységek kábelei dugós csatlakozásúak. Szűrőfelügyelet (8) Beépített nyomáskülönbség-határoló a befúvott levegő-szűrő felügyeletére A következő beltéri egységeket a HomeVent comfort FRS (300) üzemeléséhez dolgoztuk ki: Standard beltéri egység BG02 A beltéri egység kijelző- és kezelőszervekkel ellátott, egyszerű műanyag házból áll, falra szerelhető kivitelben. Formatervezett beltéri egység BG03 falra szerelhető kivitelben A beltéri egység modern, formatervezett, fehér színű műanyag házból áll. Üveg előlap színes, kapacitív, érintőképernyős LCDkijelzővel. Kibővített funkciókkal ellátott (idő-, CO 2 -prog ram, stb.). A beltéri egység falra szerelhető kivitelben készült és a már meglévő készüléknél utólagosan is felszerelhető. Formatervezett beltéri egység BG03 falba süllyeszthető kivitelben A beltéri egység modern, formatervezett, fehér színű műanyag házból áll. Üveg előlap színes, kapacitív, érintőképernyős LCDkijelzővel. Kibővített funkciókkal ellátott (idő-, CO 2 -program, stb.). A beltéri egység falba süllyeszthető kivitelben készült. Minden beltéri egységnél (BG02, BG03 fali szerelésű, BG03 falba süllyesztésre) az adatkábel csatlakozása a szellőztető berendezéshez RJ45-ös csatlakozóval történik. Épületfelügyeleti rendszer kapcsolat LSA Illesztő felület egy HomeVent készüléknek egy helyszíni szerelésű vezérlőrendszerre történő csatlakoztatásához. BG02 vagy BG03 beltéri egység szükséges. Az épületfelügyeleti rendszer (BMS) lehetőségei: a HomeVent készülék kikapcsolása, a beltéri egységen beállított légteljesítmény felülszabályozása, szűrő-elszennyeződés és zavar kijelzése. Rezgéscsillapító Akusztikus szempontból kritikus épület esetén (pl. könnyűszerkezetes házak) a szellőztető berendezés rögzítéséhez rezgéscsillapító szükséges. Ez a tartozék 4 db, csavarokkal szerelt rezgés csillapítóból és az alábbi beépítésekhez alkalmas különféle rögzítő elemekből áll. CoolVent opció Aktívan vezérelt hideg -visszanyerés klimatizált helyiségek energiatakarékos frisslevegőellátásához. Beépítését (akár utólagosan is) a Hoval szakszerviz végzi

35 Hoval HomeVent comfort FR (360) Termékleírás Működés A külsőlevegő-ventilátor légcsatornán keresztül beszívja a külső levegőt, amit első lépcsőben egy rovarszűrő megszűr. A külsőlevegő-ventilátor után közvetlenül zajcsillapítóval egybeépített diffúzort építünk be.. Az ezután kapcsolt entalpia-visszanyerőben történik a levegő melegítése vagy lehűtése és nedvesítése. A hő- és páratartalom-visszanyerés mértéke függ az elszívott és a külső levegő közötti hőmérséklet- és páratartalom-különbségtől, valamint a forgódob fordulatszámától. Végezetül egy pollen- és finompor-szűrő szűri meg a már előkezelt külsőlevegőt. A távozólevegő-ventilátor a durva-porszűrőn keresztül elszívja az elhasznált helyiséglevegőt. Az entalpia-vissza nyerő kivonja az elszívott, használt levegő hő- és páratartalmát, majd átadja a friss befúvott levegőnek. A kettős öblítőkamrában az együttforgó levegő a távozólevegő-oldalra terelődik. A beszabályozott ventilátorok külsőlevegő-oldali túlnyomás és elszívóoldali vákuum miatt nem keveredhet a befúvott levegő az elszívott levegővel. Ezt a funkciót az elektronika automatikusan felügyeli. Az elektronika az alábbi funkciókat látja el: A forgódobos entalpia-visszanyerő fordulatszámát a külső levegő hőmérséklete vezérli. Ennek megfelelően változik a hő- és páratartalom-visszanyerés. Ha nem klimatizált a lakás, nyáron a minimális forgódob-fordulatszámot állítja be, így a hőés páratartalom-visszanyerés a nullához közelít. A beltéri egység páratartalom szabályozója módosítja a térfogatáramot. Állandóan felügyeli a ventilátorok működését és azok meg hibásodása esetén a készüléket zavar üzemmódba kapcsolja (a ventilátorok és az entalpia-visszanyerő is kikapcsol). A befúvottlevegő-szűrők elszennyeződése esetén a nyomáskülönbség-kapcsoló a beltéri egységen zavart jelez. 1 Rovarszűrő 2 Külsőlevegő-ventilátor 3 Hővisszanyerő egység 4 Befúvottlevegő-szűrő 5 Elektronika 6 Beltéri egység BG02 vagy BG03 7 Elszívottlevegő-szűrő 8 Távozólevegő-ventilátor 8 7 M Távozó Fortluft levegő t + x G4 Elszívott levegő M M p Külső Aussenluft levegő F7 Befúvott levegő

36 Hoval HomeVent comfort FR (360) Cikkszámok Termék Cikkszám HomeVent comfort FR (360) Nagyhatékonyságú hő- és páratartalom-visszanyeréssel, különböző elhelyezési lehetősé ggel, szigetelt épületen belüli lakóhelyisé gek hez, tisztítható rovarráccsal, valamint hálózati- és öszszekötő kábellel (3 m) a kezelőkészülékhez. Típus Névl. térfogatáram Külső nyomás m 3 /h Pa* HomeVent comfort FR (360) A teljesítmény fokozása opció 360 Beépítését a Hoval szerviz képzett szakembere végzi üzembe helyezéskor Szükséges tartozékok Standard beltéri egység BG02 A beltéri egység kijelző- és kezelőszervekkel ellátott, egyszerű műanyag házból áll, falra szerelhető kivitelben. Az adatkábel csatlakozása a szellőztető berendezéshez RJ45-ös csatlakozóval történik ,00 Formatervezett beltéri egység BG03 falra történő szerelésre Modern, formatervezett, fehér színű műanyag házból áll. Üveg előlap színes, kapacitív, érintőképernyős LCD-kijelzővel. Kibővített funkciókkal ellátott (idő-, CO 2 -program stb.). Az adatkábel csatlakozása a szellőztető berendezéshez RJ45-ös csatlakozóval történik. A beltéri egység falra szerelhető kivitelben készült és a már meglévő készüléknél utólagosan is felszerelhető ,00 Formatervezett beltéri egység BG03 falba süllyesztésre Modern, formatervezett, fehér színű műanyag házból áll. Üveg előlap színes, kapacitív, érintőképernyős LCD-kijelzővel. Kibővített funkciókkal ellátott (idő-, CO 2 -program stb.). Az adatkábel csatlakozása a szellőztető berendezéshez RJ45-ös csatlakozóval történik. A beltéri egység falba süllyeszthető kivitelben készült ,00 Betétidom A BG03 dobozának helyét készíti elő a vakolat alá süllyesztés megkönnyítésére, sztiroporból, mérete 130 x 87 x 30 mm

37 Hoval HomeVent comfort FR (360) Cikkszámok Javasolt tartozék Cikkszám A szellőzőkészülék rezgéscsillapított rögzítéséhez szükséges. Ez a tartozék 4 db, csavarokkal szerelt gumiütközőből és különféle rögzítő sínekből áll minden beépítéshez. Vízszintes szerelés falra S-WH Függőleges szerelés falra S-WV Mennyezeti szerelés S-D Padlózati szerelés S-B Opcionális tartozékok Épületfelügyeleti rendszer (BMS) kapcsolat LSA Illesztő felület egy HomeVent készüléknek egy helyszíni szerelésű vezérlőrendszerre történő csatlakoztatásához. BG02 vagy BG03 beltéri egység szükséges. A BMS lehetőségei: a HomeVent készülék kikapcsolása, a beltéri egységen beállított légteljesítmény felülszabályozása, szűrő-elszennyeződés és zavar kijelzése. Mérete: 80 x 80 x 50 mm Beltéri egység továbbra is szükséges. CoolVent opció Aktívan vezérelt hideg -visszanyerés klimatizált helyiségek energiatakarékos frisslevegőellátásához. Beépítését az üzembe helyezéskor a Hoval szakszerviz végzi Szűrő comfort FR (360) típushoz Befúvottlevegő-szűrő ZF 300 Pollen-finompor-kazettásszűrő, F7-es szűrési osztály Aktív szénszűrő befúvott levegőhöz AFK 300 Rendkívül hatékony Z-szűrő pollenek, finompor, gáznemű szennyező anyagok, szagok, stb. ellen. F7-es szűrési osztály ZF 180 szűrő változata ,00 Elszívottlevegő-szűrő AF 300 Durvapor-kazettásszűrő G4-es szűrési osztály Szolgáltatások Kötelező üzembe helyezés A Hoval szerviz általi üzembe helyezés a garancia előfeltétele

38 Hoval HomeVent comfort FR (360) Műszaki adatok HomeVent comfort FR (360) Névleges térfogatáram comfort FR (360) (100 Pa külső nyomásnál*) Külső/távozó levegő 400 m³/h Befúvott/elszívott levegő 360 m³/h Max. külső nyomás (100 m³/h esetén) 400 Pa Légteljesítmény beállítása variálható % Relatív páratartalom beállítási tartománya % Villamos csatlakozás Feszültség (AC) 230 V Frekvencia 50 Hz Max. áramfelvétel 1,5 A cos ρ (középérték) 0,56 Védettségi fokozat IP 40 Teljesítményfelvétel (126 m³/h-nál 50 Pa külső nyomásnál) 58 W Hőkészenléti fok (DIN 4719 szerint) % Hőmérsékletarány (126 m³/h-nál, EN szerint) 85 % Páratartalom-arány (126 m³/h-nál EN szerint) 87 % Teljesítményszám EN szerint 13,3 Szűrési osztály (EN 779 szerint) Befúvottlevegő-szűrő Elszívottlevegő-szűrő F7 G4 Beltéri egység Csatlakozás RJ 45 csatlakozóval CAT5-Patch típusú összekötőkábel (8-eres) Villamos csatlakozás Feszültség (DC) 24 V Védettségi fokozat IP 20 Alkalmazhatósági határok 3K3 EN szerint, lakóhelyiségek, iroda Hőmérséklet-tartomány C Relatív páratartalom-tartomány 5 85 % A villamos teljesítményfelvétel diagramja p el [W] Sűrűség 1,2 kg/m³ p ext = 200 Pa p ext = 150 Pa p ext = 100 Pa p ext = 50 Pa Hangteljesítmény (210 m³/h-nál és 50 Pa külső nyomásnál; részletes adatokat lásd a mellékletben) Burkolat 41 db(a) Külsőlevegő-csatlakozás 63 db(a) Befúvottlevegő-csatlakozás 55 db(a) Elszívottlevegő-csatlakozás 57 db(a) Távozólevegő-csatlakozás 63 db(a) V befúvott/elszívott [m³/h] Szivárgási veszteség (EN szerint) belső 0,2 % külső 0,7 % Netto tömeg 55 kg Alkalmazhatósági határok fix beépítés mellett, időjárásvédett (EN ), 3K5 az EN szerint Környezeti hőmérséklet C Környezeti relatív páratartalom 5 65 % Harmatpont-hőmérséklet a felállítás helyén < 12 C külső klíma (EN ) szerint Belépő külső levegő hőmérséklete C Belépő külső levegő relatív páratartalma 5 95 % Elszívottlevegő-hőmérséklet 5 35 C Elszívottlevegő-relatív páratartalom 5 80 % Elszívott levegő max. páratartalma 12 g/kg eta [%] Hőmérsékleti és páratartalom-arány Páratartalom-arány eta X SU Hőmérséklet-arány eta t SU Térfogatáram befúvott-/távozó levegő [m³/h] 11-38

39 Hoval HomeVent comfort FR (360) Műszaki adatok HomeVent comfort FR (360) légteljesítmény jelleggörbéje % térfogatáram A külső- és távozólevegő oldali térfogatáram a befúvott-, illetve az elszívottlevegő oldali levegőáramnál kb. 10 %-kal nagyobb % p ext A levegő térfogatáramok külső nyomásveszteség összege az adott légteljesítménynél % Sűrűség 1,2 kg/m³ p ext [Pa] % Munkatartomány % % % Térfogatáram befúvott/távozó levegő [m³/h] 11-39

40 Hoval HomeVent comfort FR (360) Műszaki adatok Hangteljesítmények Burkolat Térfogatáram befúvott-/elszívottlev. [m 3 /h] Külső nyomás L W [db] [Pa] k 2k 4k 8k Zajszint L WA 62 Hz... 8 khz [db(a)] Külső levegő Térfogatáram [m 3 /h] Külső nyomás L W [db] [Pa] k 2k 4k 8k Zajszint L WA 62 Hz... 8 khz [db(a)] Befúvott levegő Térfogatáram [m 3 /h] Külső nyomás L W [db] [Pa] k 2k 4k 8k Zajszint L WA 62 Hz... 8 khz [db(a)] Elszívott levegő Térfogatáram [m 3 /h] Külső nyomás L W [db] [Pa] k 2k 4k 8k Zajszint L WA 62 Hz... 8 khz [db(a)] Távozó levegő Térfogatáram [m 3 /h] Külső nyomás L W [db] [Pa] k 2k 4k 8k Zajszint L WA 62 Hz... 8 khz [db(a)] 11-40

41 Hoval HomeVent comfort FR (360) Méretek HomeVent lakásszellőztető készülék Távozó levegő Külső levegő Elszívott levegő Befúvott levegő Távozó levegő Külső levegő Elszívott levegő Befúvott levegő 1 Villamos csatlakozás helyszükséglet a finombiztosíték cseréjéhez 2 Szerelőnyílás befúvó- /elszívószűrőhöz gyorszárral 3 Szerelőnyílás rovarszűrő rácshoz gyorszárral 4 Csavarozott revíziófedél A karbantartás és felülvizsgálat elvégzése történhet elölről és hátulról - rugalmas szerelési * Helyigény szűrőcseréhez és szervizmunkákhoz 11-41

42 Hoval HomeVent comfort FR (360) Méretek Szerelés rezgéscsillapítóval Függőleges szerelés falra S-WV Vízszintes szerelés falra S-WH A A A metszett Távolság 487,5 mm Távolság 986 mm B 1 B metszett A metszett B 1 B metszett Mennyezeti szerelés S-D Padlózati szerelés S-B Távolság 1088 mm A rögzítő sín a készülék szállítási terjedelmébe tartozik Minden beépítési mód lehetséges! 11-42

43 Hoval HomeVent comfort FR (360) Méretek BG02 fali szerelésű beltéri egység BG03 fali szerelésű beltéri egység BG03 falba süllyesztett beltéri egység chtbar) Látható 7 25 (Unterputz) Vakolatban , Vakolat alatti doboz Formatervezett beltéri egység a szállítási terjedelem része 1 Vakolat alatti doboz 2 Csatlakozó vezetékek pozícionálása 11-43

44 Hoval HomeVent comfort FR (360) Tervezési szempontok Lényeges szabványok DIN 1946-T6 Szabályozott, mesterséges lakásszellőztetés hővisszanyeréssel DIN 4109 Zajvédelem a magasépítésben DIN EN 779:2012 Részecske-légszűrő az általános helyiség-légtechnikához szűrőteljesítmény rendelkezés DIN T3: külső ablakok nélküli fürdőszobák és mellékhelyiségek szellőztetése VDI 6022, 1. lap: helyiség-légtechnika, a beltéri levegő minősége - szellőzéstechnikai berendezések és készülékek higiéniai követelményei Egy lakásszellőztető-készülék csak egy lakóegységhez használható. Az üzemi határértékeket tartsa be! Adatgyűjtés és térfogatáram kiszámítása A tervezéshez az alábbi adatok szükségesek: Helyiségek rendeltetése és száma Szellőztetett helyiségek összes hasznos alapterülete... A N [m²] Belmagasság...H [m] Külső hangnyomás a frisslevegős és az elszívott levegős helyiségben...l P [db(a)] Légcsereszám...L W [1/h] Az óránkénti légcsereszámot a projektben kívánt elvárások alapján kell megállapítania. Kritériumok: pl. higiéniai elvárások, létszám vagy páratartalom-terheltség. Alapul a DIN 1946-T6 szabvány szolgál. A szellőztető készülék maximális légteljesítménye az intenzív szellőzéshez igazodjon. Térfogatáramok és légszelepek A helyiségeket funkciójuk alapján befúvott-, átáramol tatott- és elszívottlevegőshelyiségekre kell besorolni. Csak kivételes esetben legyen befúvás és elszívás is ugyanazon helyiségben. Zóna Befúvott terület Átáramoltatott terület Elszívott terület Befúvott- és elszívott terület Helyiségek (példa) Hálószoba, gyerekszoba, nappali, étkező Folyosó, hall, lépcsőház Fürdő, WC, raktár, konyha, folyosó Szauna pihenőrésszel, hobbiszoba, edzőterem Úgy kell kiválasztani a befúvó-, átáramló- és elszívó nyílások elhelyezését, hogy biztosítva legyen a keresztirányú szellőztetés. A befúvó- és elszívó nyílásokat lehetőség szerint a tartózkodási területen kívül helyezze el. Ne tegye az ágy a felső végéhez, íróasztal vagy kanapé fölé A szükséges térfogatáram kiszámítása: Higiénikus és épületfizikai okokból szükséges a lakótér folyamatos szellőztetése. A befúvott és elszívott légmennyiség azonos nagyságú legyen. 1. Befúvottlevegő-térfogatáram a lakók létszáma alapján: A minimális befúvott légmennyiség a DIN 1946-T6 alapján: m³/h személyek számától függően A méretezésnél mindig a DIN 1946-T6 kritériumok az irányadóak. 2. Elszívottlevegő-térfogatáram a helyiségfunkciók alapján. A következő elszívottlevegő-térfogatáram adatok folyamatos szellőztetés mellett biztosítottak: Helyiségek (DIN 1946-T6 szerint) Fürdőszoba (WC-vel) Elszívott levegő térfogatárama m 3 /h-ban 45 WC 25 Gazdasági 25 helyiség Főzőfülke vagy 45 konyha 3. A terület-alapú minimális térfogatáram a névleges szellőzés DIN 1946-T6 figyelhetők meg. A javasolt befúvott légmennyiségek a helyiségfunkciók és a személyek számának figyelembevételével: Helyiségek Szülői hálószoba (2 személy) Gyerekszoba (1 személy) Iroda/vendégszoba Szükséges befúvott légmennyiség m³/h m³/h m³/h A külsőlevegő-vezetéket és a beszívónyílást úgy tervezze, hogy káros anyagok és szagok beszívása ne történhessen meg. A beszí vónyílásnak legalább 2,5-3,0 m-rel a földfelszín felett kell lennie és nem szabad garázs közelébe, vagy forgalmas utcára nézően elhelyeznie. A távozó levegő-kivezetést úgy kell elhelyeznie, hogy a légáram a külső levegő beszívónyí lásával ne találkozzon. A nyomásveszteségek kiszámítása A külső nyomásveszteségek p ext számításához a légcsatornák, légszelepek nyomásveszteségeit a számított légteljesítménynél V A kell kiszámítania. Párhuzamosan kapcsolt osztóvezetékeknél a nagyobb nyomásveszteséget kell figyelembe vennie. Ez a külső-/friss levegő-oldal és az elszívott-/távozólevegő-oldal között eltérő lesz. A külső nyomásveszteséget a munkatartománnyal egybe kell hangolni (lásd Műszaki adatok). DIN 1946-T6, 5. táblázat: teljes távozólevegő-térfogatáram minimum értékei Hasznosító egység felülete A NE (m 2 ) Névleges szellőztetés (m 3 /h) q v,ges,ne,nl Átáramaltató légszelepek szabad felülete ventilátoros szellőztetéshez Átáramoltatott-térfogatáram q v, ÜLD m 3 /h-ban Ajtók oldalsó és felső szigeteléssel Ajtók szigetelés nélkül Szabad min. felületek (A ÜLD ) cm 2 -ben * ÜLD Átáramaltató légszelep

45 Hoval HomeVent comfort FR (360) Tervezési szempontok A hangnyomásszint számítása A hangnyomást a friss- és elszívottlevegő s- helyiségekre is ki kell számítania. Ezenkívül a szabadba történő csatlakozásokat (külsőlevegő-beszívás, távozó levegő-kivezetés) is le kell ellenőriznie. Ehhez a zajadatok mellett a projektfüggő adatok is szükségesek (pl. távolság, helyiség zajcsillapítása). Meg kell vizsgálnia, hogy a határértékek csak a számított légteljesítménynél vagy a megnövelt légteljesítménynél és nyomásnál is betarthatók-e. A szellőztető berendezés felállítása A szellőztető berendezés különféle pozíciókba szerelhető (falra, padlózatra és menynyezetre). A szerelési és karbantartási munkálatokhoz a revízióajtó és a revíziófedél legyen jól megközelíthető. A padlózati vagy mennyezeti szerelésnél tartson legalább 10 mm távolságot a padlózattól vagy a mennyezettől. A szűrőcseréhez a revízióajtó 120 -ban legyen nyitható. A készülék rögzítése az arra felcsavarozott 2 db rögzítő sínnel történik. Szükség esetén a rezgéscsillapító tartozék közbeiktatása célszerű. A szűrőcseréhez a revízióajtó 120 ban legyen nyitható. A szellőztető berendezés nedves helyiségekben (pl. mosókonyha) nem helyezhető el! Az elektronika és a beltéri egység elhelyezése A szellőztető berendezés hálózati bekötése villásdugós csatlakozóval történik. A villásdugóval szerelt 3 m hosszú hálózati kábel a készülék tartozéka. Villamos tervezéskor a készülék mellé biztosítson konnektoraljzatot. A beltéri egység elhelyezésének kritériumai: referenciahelyiség a páratartalom-szabályozáshoz, kezelés (térfogatáram, páratartalom beállítása, Parti -nyomógomb), kijelzés (üzemállapot, zavarjelzés). Példák a referencia helyiséghez: nappali, előszoba a befújt és elszívott levegős szobák között A BG02 típusú beltéri egység felszerelése falra történik. A BG03 típusú beltéri egység felszerelése történhet falra és vakolatba is. Két különböző kivitelben kapható. A szellőztető berendezés és a beltéri egység közötti kapcsolat egy 8-pólusú, 3 m-es CAT 5-Patch típusú ká bel lel történik. A HomeVent készülékkel RJ45-ös csatlakozót szállítunk. A szellőztető berendezés közelébe szereltessen fel egy (RJ45) dugaszoló aljzatot. Fűtőberendezés füstgázelvezetése és a konyhai páraelszívó tervezési szem pontja A helyiséglevegő-függő fűtőberendezéseknél (olyan fűtőberendezés, mely az égéslevegőt a lakásból szívja el) vegye figyelembe a helyi előírásokat (ÖNORM H 6038). A tüzelőberendezés füstgázát elkülönítve kell elvezetnie; az nem kerülhet a lakásszellőztető rendszerbe! A konyhai páraelszívó távozó levegője tűzrendészeti és higiéniai okokból nem csatlakoztatható a szellőztető berendezéshez. Higiénia Tisztításhoz a légcsatornák és a légszelepek legyenek hozzáférhetőek. Különösen figyeljen az elosztódoboz elrendezésére. Az ellenőrző fedél jól hozzáférhető legyen! Légcsatornák párazáró hőszigetelése A légcsatornákat szigetelnie kell, amennyiben a harmatponti állapot bekövetkezhet, hőveszteség léphet fel (télen), a frisslevegő felmelegedhet (nyáron). Különös figyelmet igényel: Kábel átvezetése falon keresztül, befúvó- és elszívó-vezetékek fűtetlen helyiségekben. A beépített elosztó csatornák csak a mennyezet, a padlózat és a falak fűtött terében helyezhetők el. A hőhidak a harmatpont eléréséhez vezetnek. Légszelepek Fűtetlen helyiségeknél nem szükséges a rendszerbe történő bekötés

46 Hoval HomeVent comfort FR (360) Tervezési szempontok Példa: mennyezeti szerelés Távozó levegő A kábelek elhelyezése a fűtött épületen belül legyenek! A befúvott- és elszívott levegő nyílásai csak fűtött helyiségben legyenek! Ez egy egyszerűsített vázlat, ami nem helyettesíti a részletes tervezést. Külső levegő Elszívott levegő Befúvott levegő Befúvott levegő Befúvott levegő Elszívott levegő 1 Időjárásvédő rács WG Opció: Külsőlevegő-zajcsillapító 3 Befúvottlevegő-zajcsillapító 4 Vakolat alatti elosztódoboz UPVK 10x75 betonba történő beépítésre 5 Padló-befúvórács BD-30 6 Emeleti elosztó GVT-3 7 Flexibilis cső FR-75 8 Bekötődoboz AG-60 + formatervezett rács Pacifik 9 Kör alakú bekötődoboz TG-30 + kör alakú, formatervezett szellőzőnyílás + kör alakú hosszabbító elem TGA 10 Elosztódoboz VK x6 11 Elosztódoboz VKA x10 + csatlakozópanel AP-75x10 12 Vakolat alatti bekötődoboz UPK-30 + elszívottlevegő-tányérszelep TVA Elszívottlevegő-zajcsillapító 14 Opció: Távozó levegő-zajcsillapító 15 Nemesacél kürtőszett AAS

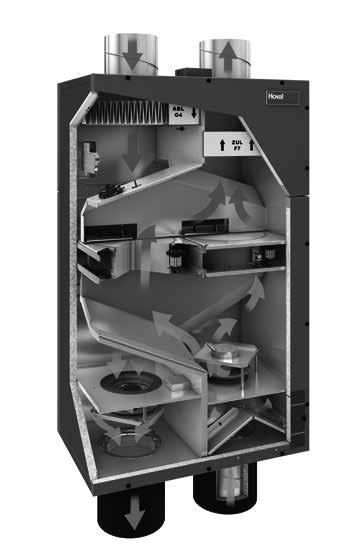

47 Hoval HomeVent comfort FR (500) lakásszellőztető készülék Termékleírás Hoval HomeVent comfort FR (500) lakásszellőztető készülék Lakásszellőztető készülék hő- és páratartalom-visszanyeréssel, különböző elhelyezési lehetőségekkel. Stabil, kétrétegű, hő- és zajszigetelésű, szinterezett alucinklemez burkolat. Burkolat színe sötétvörös (RAL 3011), előlap és a hátoldal világospiros (RAL 3000) Revíziófedél az előlapon zárócsavarral, szűrőfedél becsavarva A burkolat bal és jobb oldali szerelésre alkalmas (fedél hátul és elöl) 2 darab ventilátor, hátrahajló lapátozású járókerekekkel a friss- és a távozólevegő részére, egyenáramú motorokkal és rezgéscsillapítós motorrögzítéssel. 2 db nagyhatékonyságú hővisszanyerő egység speciális tömítési és levegőöblítési rendszerrel. Szorpciós forgódob (alumínium, ioncserélő gyantával és antibakteriális bevonattal), ra diá lisan és axiálisan elhelyezett. Hajtása külsőfogazású műanyaggyűrű közvetítésével, bolygóműves egyenáramú motorral történik. Csatlakozó idom ónozott acéllemezből duplagyűrűs tömítéssel a befúvott-, az elszívott-, a friss- és a távozólevegő-vezeték csatlakoztatásához, 200 mm-es átmérővel. Kiváló minőségű zsákszűrő, a befúvott levegőhöz F7 típusú, az elszívott levegőhöz G4 típusú. 2 db beépített műanyag rovarszűrő (frisslevegő), tisztítása egyszerűen mosással lehetséges. Szűrőfelügyelet nyomáskülönbség-határolóval Csatlakozáskész elektronika az entalpiavisszanyerő beépített fordulatszám-szabályozásával automatikus üzemhez, hálózati és 3 m hosszú adatkábellel, RJ 45-ös csatlakozóval ellátott beltéri egység helyszíni csatlakoztatásához Engedély Bevizsgálva: Luzerni Főiskola, EN szerint Szükséges tartozékok: Standard beltéri egység BG02 vagy Formatervezett, érintőképernyős beltéri egység BG03 kibővített funkciókkal (idő, CO 2 -program, stb.) Javasolt tartozékok / opció Rezgéscsillapító-készlet Épületfelügyeleti rendszer kapcsolat LSA Aktív hideg -visszanyerés (CoolVent opció) Szállítás Lakásszellőztető készülék beltéri egységgel készre szerelve, becsomagolva. Üzembe helyezés Az üzembe helyezést a Hoval szakembere végzi levegőmérési adatok domentálásával Helyszíni szerelés A lakásszellőztető készülék és a beltéri kezelőegység közötti villamos vezeték kiépítése a vevő feladata. CAT5-Patch típusú összekötőkábel (8-eres) RJ 45 és 230V dugaljak szerelése Névleges adatok: HomeVent comfort FR (500) térfogatárama (100 Pa külső nyomásnál) 500 m³/h 350 m 3 /h referencia-térfogatáram esetén, 50 Pa külső nyomásnál: Hőmérsékletarány 84 % Páratartalom-arány 83 % Hőkészenléti fok/ Entalpia-különbség 130 %-ig Villamos teljesítményfelvétel 95 W Alkalmazás A HomeVent szellőztető készülék lakó- és ipari helyiségek, irodák és iskolák centralizált szellőztetésére alkalmas. A lakásszellőztető készülék a HomeVent szellőztető rendszer része az alábbi feladatokkal: a lakó- és munkatér ellátása friss levegővel, az elhasznált levegő eltávolítása (CO 2, aeroszolok, nedvesség, baktériumok, szagok,...), energiamegtakarítás az érezhető és rejtett hő vissza nyerése által, a betáplált friss levegő tisztítása finompor szűrővel. A készülék kezelését és karbantartását a ház lakója, a szerviz és javítási munkálatokat szakszerviz végezheti el

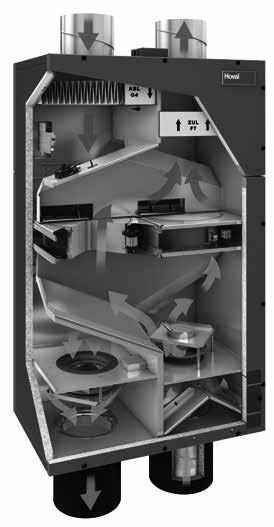

48 Hoval HomeVent comfort FR (500) Termékleírás Felépítés Készülékház A készülékház kettős hangszigetelésű alucink lemezből készül, kívülről szinterezett (a burkolat színe sötétvörös (RAL 3011), az előlap és a hátoldal világospiros (RAL 3000), belülről oldószermentes hézagtömítéssel tömített. Az alucink lemez belső héja a külső héjtól elkülönített, így nem alakulhatnak ki hőhidak. A 30 mm vastag hőszigetelő anyaga poliuretán (PUR, lambda: 0,025 W/mK). A készülék belső tere sima (fémfelület) és a tisztításnál könnyen hozzáférhető. A készülék helyszíni rögzítése rezgéscsillapítóval ellátott speciális szerelőkészlettel. Elszívottlevegő-szűrő (1) Az elszívottlevegő-szűrő durvapor-zsákszűrő szintetikus szűrőanyaggal (G4-es szűrési osztály), amely a szűrőházból a tömítéssel együtt kihúzható. A szűrőcsere egyszerűen (szerszámok nélkül) végrehajtható Elektronika (2) A szellőztető berendezés villásdugós csatlakozású. Az elektronika az alábbiakat tartalmazza: hálózati kábel (3 m hosszú) hálózati csatlakozó beépített biztosítékkal elektromos doboz beépített elektronikával belső vezetékelés vezeték a beltéri egységhez (3 m hosszú) Elszívott levegő Távozó levegő Befúvott levegő Külső levegő A következő beltéri egységeket a HomeVent comfort FR (500) üzemeléséhez dolgoztuk ki: Standard beltéri egység BG02 A beltéri egység kijelző- és kezelőszervekkel ellátott, egyszerű műanyag házból áll, falra szerelhető kivitelben. Formatervezett beltéri egység BG03 falra szerelhető kivitelben A beltéri egység modern, formatervezett, fehér színű műanyag házból áll. Üveg előlap színes, kapacitív, érintőképernyős LCDkijelzővel. Kibővített funkciókkal ellátott (idő-, CO 2 -program, stb.). A beltéri egység falra szerelhető kivitelben készült és a már meglévő készüléknél utólagosan is felszerelhető. Formatervezett beltéri egység BG03 falba süllyeszthető kivitelben A beltéri egység modern, formatervezett, fehér színű műanyag házból áll. Üveg előlap színes, kapacitív, érintőképernyős LCDkijelzővel. Kibővített funkciókkal ellátott (idő-, CO 2 -program, stb.). A beltéri egység falba süllyeszthető kivitelben készült. Minden beltéri egységnél (BG02, BG03 fali szerelésű, BG03 falba süllyesztésre) az adatkábel csatlakozása a szellőztető berendezéshez RJ45-ös csatlakozóval történik. A beépített elektromos egységek kábelei dugós csatlakozásúak. Szűrőfelügyelet (3) Beépített nyomáskülönbség-határoló a szűrő felügyeletére. Ventilátorok (4,6) A külsőlevegő- és távozólevegő ventilátorok nagyhatékonyságú, hátrahajló lapátozású járókerekekkel és egyenáramú motorokkal és rezgéscsillapítós motorrögzítéssel szereltek. Rovarszűrő rácsok (5) Mindkét rács lemosható poliamid hálóból készül műanyag keretben. A szűrőházból kihúzható, cseréje és tisztítása egyszerűen (szerszámok nélkül) végrehajtható. Entalpia-visszanyerő (7) (szorpciós forgódob) Mindkét entalpia-visszanyerő egyen ként egy kivehető modulos egység, melynek burkolata alucink-lemez A szorpciós forgódob (Alu, ioncserélő gyantával és antibakteriális bevonattal) kívülről radiálisan és axiálisan csapágyazva. A hajtása külső fogazású műanyaggyűrű közvetítésével bolygóműves egyenáramú motorral történik. A forgódobos entalpia-visszanyerő és a készülékház közötti lezárást elasztikus, tartós tömítőanyag biztosítja. Nagyhatásfo kú beépített kettős öblítőkamra akadályozza meg a levegő- és a szagok keveredését Befúvottlevegő-szűrő (8) A befúvottlevegő-szűrő egy pollen-finomporzsákszűrő szintetikus szűrőanyaggal (F7-es szűrési osztály), amely a szűrőházból a tömítéssel együtt kihúzható. A szűrőcsere egyszerűen (szerszámok nélkül) végrehajtható. Épületfelügyeleti rendszer kapcsolat LSA Illesztő felület egy HomeVent készüléknek egy helyszíni szerelésű vezérlőrendszerre történő csatlakoztatásához. BG02 vagy BG03 beltéri egység szükséges. Az épületfelügyeleti rendszer (BMS) lehetőségei: a HomeVent készülék kikapcsolása, a beltéri egységen beállított légteljesítmény felülszabályozása, szűrő-elszennyeződés és zavar kijelzése. Rezgéscsillapító Akusztikus szempontból kritikus épület esetén (pl. könnyűszerkezetes házak) a szellőztető berendezés rögzítéséhez rezgéscsillapító szükséges. Ez a tartozék 4 db, csavarokkal szerelt rezgés csillapítóból és az alábbi beépítésekhez alkalmas különféle rögzítő elemekből áll. CoolVent opció Aktívan vezérelt hideg -visszanyerés klimatizált helyiségek energiatakarékos frisslevegőellátásához. Beépítését (akár utólagosan is) a Hoval szakszerviz végzi. Aktívszénszűrő opció Nagyteljesítményű Z-szűrő (F7) magas hatásfokkal különböző részecskék (pollen, finompor), valamint gáz halmazállapotú károsanyagok és szagok (mezőgazdaság, utcai forgalom) ellen. Behelyezése a standard befúvottlevegő-szűrő helyére

49 Hoval HomeVent comfort FR (500) Termékleírás Működés A külsőlevegő-ventilátor légcsatornán keresztül beszívja a külső levegőt, amit első lépcsőben egy rovarszűrő megszűr. A külsőlevegő-ventilátor után közvetlenül zajcsillapítóval egybeépített diffúzort építünk be.. Az ezután kapcsolt entalpia-visszanyerőkben történik a levegő melegítése vagy lehűtése és nedvesítése. A hő- és páratartalom-visszanyerés mértéke függ az elszívott és a külső levegő közötti hőmérséklet- és páratartalom-különbségtől, valamint a forgódob fordulatszámától. Végezetül egy pollen- és finompor-szűrő szűri meg a már előkezelt külsőlevegőt. A távozólevegő-ventilátor a durva-porszűrőn keresztül elszívja az elhasznált helyiséglevegőt. Mindkét entalpia-vissza nyerő kivonja az elszívott, használt levegő hő- és páratartalmát, majd átadja a friss befúvott levegőnek. A kettős öblítőkamrában az együttforgó levegő a távozólevegő-oldalra terelődik. A beszabályozott ventilátorok külsőlevegő-oldali túlnyomás és elszívóoldali vákuum miatt nem keveredhet a befúvott levegő az elszívott levegővel. Ezt a funkciót az elektronika automatikusan felügyeli. Az elektronika az alábbi funkciókat látja el: A forgódobos entalpia-visszanyerő fordulatszámát a külső levegő hőmérséklete vezérli. Ennek megfelelően változik a hő- és páratartalom-visszanyerés. Ha nem klimatizált a lakás, nyáron a minimális forgódob-fordulatszámot állítja be, így a hőés páratartalom-visszanyerés a nullához közelít. A beltéri egység páratartalom szabályozója módosítja a térfogatáramot. Állandóan felügyeli a ventilátorok működését és azok meg hibásodása esetén a készüléket zavar üzemmódba kapcsolja (a ventilátorok és az entalpia-visszanyerő is kikapcsol). A befúvottlevegő-szűrők elszennyeződése esetén a nyomáskülönbség-kapcsoló a beltéri egységen zavart jelez. 1 Rovarszűrő rács 2 Külsőlevegő-ventilátor 3 Hővisszanyerő egység 4 Befúvottlevegő-szűrő 5 Távozólevegő-ventilátor 6 Elszívottlevegő-szűrő 7 Elektronika 8 Beltéri egység BG02 vagy BG M t + x t + x G4 Elszívott levegő Távozó levegő M M p F7 Befúvott levegő Külső levegő

50 Hoval HomeVent comfort FR (500) Cikkszámok Hoval HomeVent lakásszellőztető készülék Cikkszám HomeVent comfort FR (500) Nagyhatékonyságú hő- és páratartalom-visszanyeréssel, különböző elhelyezési lehetősé ggel, szigetelt épületen belüli lakóhelyisé gek hez, tisztítható rovarráccsal, valamint hálózati- és összekötő kábellel (3 m) a kezelőkészülékhez. Típus Névl. térfogatáram Külső nyomás m 3 /h Pa* HomeVent comfort FR (500) A HomeVent működéséhez beltéri egység feltétlenül szükséges. A teljesítmény fokozása opció 600 HomeVent comfort FR (500) típushoz, a névl. térfogatáram 600 m 3 /h -ra történő növeléséhez. Külön táblából és útmutatóból áll. Beépítését a Hoval szerviz képzett szakembere végzi üzembe helyezéskor Szükséges tartozékok Standard beltéri egység BG02 A beltéri egység kijelző- és kezelőszervekkel ellátott, egyszerű műanyag házból áll, falra szerelhető kivitelben. Az adatkábel csatlakozása a szellőztető berendezéshez RJ45-ös csatlakozóval történik Formatervezett beltéri egység BG03 falra történő szerelésre Modern, formatervezett, fehér színű műanyag házból áll. Üveg előlap színes, kapacitív, érintőképernyős LCD-kijelzővel. Kibővített funkciókkal ellátott (idő-, CO 2 -program stb.). Az adatkábel csatlakozása a szellőztető berendezéshez RJ45-ös csatlakozóval történik. A beltéri egység falra szerelhető kivitelben készült és a már meglévő készüléknél utólagosan is felszerelhető Formatervezett beltéri egység BG03 falba süllyesztésre Modern, formatervezett, fehér színű műanyag házból áll. Üveg előlap színes, kapacitív, érintőképernyős LCD-kijelzővel. Kibővített funkciókkal ellátott (idő-, CO 2 -program stb.). Az adatkábel csatlakozása a szellőztető berendezéshez RJ45-ös csatlakozóval történik. A beltéri egység falba süllyeszthető kivitelben készült Betétidom A BG03 dobozának helyét készíti elő a vakolat alá süllyesztés megkönnyítésére, sztiroporból, mérete 130 x 87 x 30 mm

51 Hoval HomeVent comfort FR (500) Cikkszámok Opcionális tartozékok Cikkszám Épületfelügyeleti rendszer (BMS) kapcsolat LSA Illesztő felület egy HomeVent készüléknek egy helyszíni szerelésű vezérlőrendszerre történő csatlakoztatásához. BG02 vagy BG03 beltéri egység szükséges. A BMS lehetőségei: a HomeVent készülék kikapcsolása, a beltéri egységen beállított légteljesítmény felülszabályozása, szűrő-elszennyeződés és zavar kijelzése. Mérete: 80 x 80 x 50 mm Beltéri egység továbbra is szükséges. CoolVent opció Aktívan vezérelt hideg -visszanyerés klimatizált helyiségek energiatakarékos frisslevegőellátásához. Beépítését (akár utólagosan is) a Hoval szakszerviz végzi Javasolt tartozékok A szellőzőkészülék rezgéscsillapított rögzítéséhez szükséges. Ez a tartozék 4 db, csavarokkal szerelt gumiütközőből és különféle rögzítő sínekből áll minden beépítéshez. Vízszintes szerelés falra S-WH Függőleges szerelés falra S-WV Mennyezeti szerelés S-D Padlózati szerelés S-B Szűrő comfort FR (500) típushoz Befúvottlevegő-szűrő ZF 500 HomeVent RS-500, HomeVent comfort FR (500) típushoz Pollen-finompor-kazettásszűrő, F7-es szűrési osztály Aktív szénszűrő befúvott levegőhöz AFK 500 HomeVent RS-500 és comfort FR (500) típushoz Rendkívül hatékony Z-szűrő pollenek, finompor, gáznemű szennyező anyagok, szagok, stb. ellen. F7-es szűrési osztály ZF 500 szűrő változata Elszívottlevegő-szűrő AF 500 HomeVent RS-500 és comfort FR (500) típushoz Durvapor-kazettásszűrő G4-es szűrési osztály Szolgáltatások Kötelező üzembe helyezés A Hoval szerviz általi üzembe helyezés a garancia előfeltétele

52 Hoval HomeVent comfort FR (500) Műszaki adatok HomeVent comfort FR (500) 600-opció nélkül és opcióval comfort FR (500) comfort FR (500) opció 600-nal Max. térfogatáram (100 Pa külső nyomásnál) frisslevegő / távozólevegő m³/h befúvott-/ elszívottlevegő m³/h Max. külső nyomás (100 m³/h esetén) Pa 400 Légteljesítmény beállítása % variálható Relatív páratartalom beállítási tartománya % Villamos csatlakozás Feszültség (AC) V 230 Frekvencia Hz 50 Max. áramfelvétel A 2,1 2,8 cos ρ (középérték) 0,58 Védettségi fokozat IP 40 Teljesítményfelvétel W 95 (350 m³/h-nál, 50 Pa külső nyomásnál) Hőkészenléti fok % (DIN 4719 szerint) Hőmérsékletarány % 84 (350 m³/h-nál, EN szerint) Páratartalom-arány % 83 (350 m³/h-nál, EN szerint) Teljesítményszám EN szerint 13,2 Szűrési osztály (EN 779 szerint) Befúvottlevegő-szűrő F7 Elszívottlevegő-szűrő G4 Hangteljesítmény (350 m³/h-nál, 50 Pa külső nyomásnál) részletes adatokat lásd a következő oldalakon Burkolat db(a) 40 Külsőlevegő-csatlakozás db(a) 55 Befúvottlevegő-csatlakozás db(a) 51 Elszívottlevegő-csatlakozás db(a) 48 Távozólevegő-csatlakozás db(a) 61 Szivárgási veszteség (EN szerint) belső % 0,43 külső % 1,15 Netto tömeg kg 130 Alkalmazhatósági határok fix beépítés mellett, időjárásvédett (EN ), 3K5 az EN szerint Környezeti hőmérséklet C Környezeti relatív páratartalom % Harmatpont-hőmérséklet az épületben külső klíma (EN ) szerint C < 12 Belépő külső levegő hőmérséklete C Belépő külső levegő relatív páratartalma % 5 95 Elszívottlevegő-hőmérséklet C 5 35 Elszívott levegő páratartalma % Elszívott levegő max. páratartalma g/kg

53 Hoval HomeVent comfort FR (500) Műszaki adatok HomeVent comfort FR (500) légteljesítmény jelleggörbéje % térfogatáram 100% 80% Sűrűség 1,2 kg/m³ A külső- és távozólevegő oldali térfogatáram a befúvott-, illetve az elszívottlevegő oldali levegőáramnál kb. 10 %-kal nagyobb. p ext A levegő térfogatáramok külső nyomásveszteség összege az adott légteljesítménynél. 60% p ext [Pa] % Munkatartomány % Térfogatáram befúvott/távozó levegő [m³/h] HomeVent comfort FR (500) légteljesítmény jelleggörbéje opció 600-zal % térfogatáram 80% 100% Sűrűség 1,2 kg/m³ A külső- és távozólevegő oldali térfogatáram a befúvott-, illetve az elszívottlevegő oldali levegőáramnál kb. 10 %-kal nagyobb. p ext A levegő térfogatáramok külső nyomásveszteség összege az adott légteljesítménynél. p ext [Pa] % 250 Munkatartomány % % Térfogatáram befúvott/távozó levegő [m³/h] 11-53

54 Hoval HomeVent comfort FR (500) Műszaki adatok A villamos teljesítményfelvétel diagramja 350 p el [W] Sűrűség 1,2 kg/m³ p ext = 200 Pa p ext = 150 Pa p ext = 100 Pa p ext = 50 Pa Térfogatáram befúvott-/távozó levegő [m³/h] Hőmérsékleti és páratartalom-arány Páratartalom-arány eta X SU Hőmérséklet-arány eta t SU eta [%] Térfogatáram befúvott-/távozó levegő [m³/h] 11-54

55 Hoval HomeVent comfort FR (500) Műszaki adatok Hangteljesítmények Burkolat Térfogatáram [m 3 /h] Külső nyomás L WOkt [db] oktávsávonként [Hz] [Pa] k 2k 4k 8k L WA [db(a)] Külső levegő Térfogatáram [m 3 /h] Külső nyomás L WOkt [db] oktávsávonként [Hz] [Pa] k 2k 4k 8k L WA [db(a)] Befúvott levegő Térfogatáram [m 3 /h] Külső nyomás L WOkt [db] oktávsávonként [Hz] [Pa] k 2k 4k 8k L WA [db(a)] Elszívott levegő Térfogatáram [m 3 /h] Külső nyomás L WOkt [db] oktávsávonként [Hz] [Pa] k 2k 4k 8k L WA [db(a)] Távozó levegő Térfogatáram Külső nyomás L WOkt [db] oktávsávonként [Hz] L WA [m 3 /h] [Pa] k 2k 4k 8k [db(a)]

56 Hoval HomeVent comfort FR (500) Méretek HomeVent lakásszellőztető készülék Távozó levegő Külső levegő Elszívott levegő Befúvott levegő Távozó levegő Külső levegő Elszívott levegő Befúvott levegő 1 Villamos csatlakozás helyszükséglet a finombiztosíték cseréjéhez 2 Szerelőnyílás befúvó- /elszívószűrőhöz gyorszárral 3 Szerelőnyílás rovarszűrő rácshoz gyorszárral 4 Csavarozott revíziófedél A karbantartás és felülvizsgálat elvégzése történhet elölről és hátulról - rugalmas szerelési * Helyigény szűrőcseréhez és szervizmunkákhoz 11-56

57 Hoval HomeVent comfort FR (500) Méretek Szerelés rezgéscsillapító szerelőfüllel Függőleges szerelés falra: S-WV Vízszintes szerelés falra: S-WH Breitenabstand Távolság: mm mm A Detail metszet A A Detail metszet B B Längenabstand Távolság: mm mm 75 B A Detail metszet A A Detail metszet B B B Mennyezeti szerelés: S-D Padlózati szerelés: S-B Távolság 1649 mm 1 20 metszet A 1 A rögzítő sín a készülék szállítási terjedelmébe tartozik Minden beépítési mód lehetséges! 11-57

58 Hoval HomeVent comfort FR (500) Méretek BG02 fali szerelésű beltéri egység BG03 fali szerelésű beltéri egység BG03 falba süllyesztett beltéri egység chtbar) Látható 7 25 (Unterputz) Vakolatban , Vakolat alatti doboz Formatervezett beltéri egység a szállítási terjedelem része 1 Vakolat alatti doboz 2 Csatlakozó vezetékek pozícionálása 11-58

59 Hoval HomeVent comfort FR (500) Tervezési szempontok Lényeges szabványok DIN 1946-T6 Szabályozott, mesterséges lakásszellőztetés hővisszanyeréssel DIN 4109 Zajvédelem a magasépítésben DIN EN 779:2012 Részecske-légszűrő az általános helyiség-légtechnikához szűrőteljesítmény rendelkezés DIN T3: külső ablakok nélküli fürdőszobák és mellékhelyiségek szellőztetése VDI 6022, 1. lap: helyiség-légtechnika, a beltéri levegő minősége - szellőzéstechnikai berendezések és készülékek higiéniai követelményei Egy lakásszellőztető-készülék csak egy lakóegységhez használható. Az üzemi határértékeket tartsa be! Adatgyűjtés és térfogatáram kiszámítása A tervezéshez az alábbi adatok szükségesek: Helyiségek rendeltetése és száma Szellőztetett helyiségek összes hasznos alapterülete... A N [m²] Belmagasság...H [m] Külső hangnyomás a frisslevegős és az elszívott levegős helyiségben...l P [db(a)] Légcsereszám...L W [1/h] Az óránkénti légcsereszámot a projektben kívánt elvárások alapján kell megállapítania. Kritériumok: pl. higiéniai elvárások, létszám vagy páratartalom-terheltség. Alapul a DIN 1946-T6 szabvány szolgál. A szellőztető készülék maximális légteljesítménye az intenzív szellőzéshez igazodjon. Térfogatáramok és légszelepek A helyiségeket funkciójuk alapján befúvott-, átáramol tatott- és elszívottlevegőshelyiségekre kell besorolni. Csak kivételes esetben legyen befúvás és elszívás is ugyanazon helyiségben. Zóna Befúvott terület Átáramoltatott terület Elszívott terület Befúvott- és elszívott terület Helyiségek (példa) Hálószoba, gyerekszoba, nappali, étkező Folyosó, hall, lépcsőház Fürdő, WC, raktár, konyha, folyosó Szauna pihenőrésszel, hobbiszoba, edzőterem Úgy kell kiválasztani a befúvó-, átáramló- és elszívó nyílások elhelyezését, hogy biztosítva legyen a keresztirányú szellőztetés. A befúvó- és elszívó nyílásokat lehetőség szerint a tartózkodási területen kívül helyezze el. Ne tegye az ágy a felső végéhez, íróasztal vagy kanapé fölé A szükséges térfogatáram kiszámítása: Higiénikus és épületfizikai okokból szükséges a lakótér folyamatos szellőztetése. A befúvott és elszívott légmennyiség azonos nagyságú legyen. 1. Befúvottlevegő-térfogatáram a lakók létszáma alapján: A minimális befúvott légmennyiség a DIN 1946-T6 alapján: m³/h személyek számától függően A méretezésnél mindig a DIN 1946-T6 kritériumok az irányadóak. 2. Elszívottlevegő-térfogatáram a helyiségfunkciók alapján. A következő elszívottlevegő-térfogatáram adatok folyamatos szellőztetés mellett biztosítottak: Helyiségek (DIN 1946-T6 szerint) Fürdőszoba (WC-vel) Elszívott levegő térfogatárama m 3 /h-ban 45 WC 25 Gazdasági 25 helyiség Főzőfülke vagy 45 konyha 3. A terület-alapú minimális térfogatáram a névleges szellőzés DIN 1946-T6 figyelhetők meg. A javasolt befúvott légmennyiségek a helyiségfunkciók és a személyek számának figyelembevételével: Helyiségek Szülői hálószoba (2 személy) Gyerekszoba (1 személy) Iroda/vendégszoba Szükséges befúvott légmennyiség m³/h m³/h m³/h A külsőlevegő-vezetéket és a beszívónyílást úgy tervezze, hogy káros anyagok és szagok beszívása ne történhessen meg. A beszí vónyílásnak legalább 2,5-3,0 m-rel a földfelszín felett kell lennie és nem szabad garázs közelébe, vagy forgalmas utcára nézően elhelyeznie. A távozó levegő-kivezetést úgy kell elhelyeznie, hogy a légáram a külső levegő beszívónyí lásával ne találkozzon. A nyomásveszteségek kiszámítása A külső nyomásveszteségek p ext számításához a légcsatornák, légszelepek nyomásveszteségeit a számított légteljesítménynél V A kell kiszámítania. Párhuzamosan kapcsolt osztóvezetékeknél a nagyobb nyomásveszteséget kell figyelembe vennie. Ez a külső-/friss levegő-oldal és az elszívott-/távozólevegő-oldal között eltérő lesz. A külső nyomásveszteséget a munkatartománnyal egybe kell hangolni (lásd Műszaki adatok). DIN 1946-T6, 5. táblázat: teljes távozólevegő-térfogatáram minimum értékei Hasznosító egység felülete A NE (m 2 ) Névleges szellőztetés (m 3 /h) q v,ges,ne,nl Átáramaltató légszelepek szabad felülete ventilátoros szellőztetéshez Átáramoltatott-térfogatáram q v, ÜLD m 3 /h-ban Ajtók oldalsó és felső szigeteléssel Ajtók szigetelés nélkül Szabad min. felületek (A ÜLD ) cm 2 -ben * ÜLD Átáramaltató légszelep

60 Hoval HomeVent comfort FR (500) Tervezési szempontok A hangnyomásszint számítása A hangnyomást a friss- és elszívottlevegő s- helyiségekre is ki kell számítania. Ezenkívül a szabadba történő csatlakozásokat (külsőlevegő-beszívás, távozó levegő-kivezetés) is le kell ellenőriznie. Ehhez a zajadatok mellett a projektfüggő adatok is szükségesek (pl. távolság, helyiség zajcsillapítása). Meg kell vizsgálnia, hogy a határértékek csak a számított légteljesítménynél vagy a megnövelt légteljesítménynél és nyomásnál is betarthatók-e. A szellőztető berendezés felállítása A szellőztető berendezés különféle pozíciókba szerelhető (falra, padlózatra és menynyezetre). A szerelési és karbantartási munkálatokhoz a revízióajtó és a revíziófedél legyen jól megközelíthető. A padlózati vagy mennyezeti szerelésnél tartson legalább 10 mm távolságot a padlózattól vagy a mennyezettől. A szűrőcseréhez a revízióajtó 120 -ban legyen nyitható. A készülék rögzítése az arra felcsavarozott 2 db rögzítő sínnel történik. Szükség esetén a rezgéscsillapító tartozék közbeiktatása célszerű. A szűrőcseréhez a revízióajtó 120 ban legyen nyitható. A szellőztető berendezés nedves helyiségekben (pl. mosókonyha) nem helyezhető el! Az elektronika és a beltéri egység elhelyezése A szellőztető berendezés hálózati bekötése villásdugós csatlakozóval történik. A villásdugóval szerelt 3 m hosszú hálózati kábel a készülék tartozéka. Villamos tervezéskor a készülék mellé biztosítson konnektoraljzatot. A beltéri egység elhelyezésének kritériumai: referenciahelyiség a páratartalom-szabályozáshoz, kezelés (térfogatáram, páratartalom beállítása, Parti -nyomógomb), kijelzés (üzemállapot, zavarjelzés). Példák a referencia helyiséghez: nappali, előszoba a befújt és elszívott levegős szobák között A BG02 típusú beltéri egység felszerelése falra történik. A BG03 típusú beltéri egység felszerelése történhet falra és vakolatba is. Két különböző kivitelben kapható. A szellőztető berendezés és a beltéri egység közötti kapcsolat egy 8-pólusú, 3 m-es CAT 5-Patch típusú ká bel lel történik. A HomeVent készülékkel RJ45-ös csatlakozót szállítunk. A szellőztető berendezés közelébe szereltessen fel egy (RJ45) dugaszoló aljzatot. Fűtőberendezés füstgázelvezetése és a konyhai páraelszívó tervezési szem pontja A helyiséglevegő-függő fűtőberendezéseknél (olyan fűtőberendezés, mely az égéslevegőt a lakásból szívja el) vegye figyelembe a helyi előírásokat (ÖNORM H 6038). A tüzelőberendezés füstgázát elkülönítve kell elvezetnie; az nem kerülhet a lakásszellőztető rendszerbe! A konyhai páraelszívó távozó levegője tűzrendészeti és higiéniai okokból nem csatlakoztatható a szellőztető berendezéshez. Higiénia Tisztításhoz a légcsatornák és a légszelepek legyenek hozzáférhetőek. Különösen figyeljen az elosztódoboz elrendezésére. Az ellenőrző fedél jól hozzáférhető legyen! Légcsatornák párazáró hőszigetelése A légcsatornákat szigetelnie kell, amennyiben a harmatponti állapot bekövetkezhet, hőveszteség léphet fel (télen), a frisslevegő felmelegedhet (nyáron). Különös figyelmet igényel: Kábel átvezetése falon keresztül, befúvó- és elszívó-vezetékek fűtetlen helyiségekben. A beépített elosztó csatornák csak a mennyezet, a padlózat és a falak fűtött terében helyezhetők el. A hőhidak a harmatpont eléréséhez vezetnek. Légszelepek Fűtetlen helyiségeknél nem szükséges a rendszerbe történő bekötés

61 Hoval HomeVent comfort FR (500) Tervezési szempontok Példa: mennyezeti szerelés Befúvott levegő Elszívott levegő Külső levegő Távozó levegő A kábelek elhelyezése a fűtött épületen belül legyenek! A befúvott- és elszívott levegő nyílásai csak fűtött helyiségben legyenek! Ez egy egyszerűsített vázlat, ami nem helyettesíti a részletes tervezést. 1 Időjárásvédő rács WG Opció: Külsőlevegő-zajcsillapító 3 Befúvottlevegő-zajcsillapító 4 Emeleti elosztó GVT-3 5 Emeleti elosztó GVT-4 6 Elosztódoboz VKA x10 7 Flexibilis cső FR-75 8 Bekötődoboz AG-60 + formatervezett rács Pacifik 9 Vakolat alatti bekötődoboz UPK-30 + elszívottlevegő-tányérszelep TVA Emeleti elosztó GVT-5 11 Elszívottlevegő-zajcsillapító 12 Opció: Távozó levegő-zajcsillapító 13 Távozólevegő-csonkok FST

62 150 Hoval HomeVent elemei Cikkszámok Csőrendszer DN 150 Cikkszám Spirálkorcolt cső WFR-150 horganyzott acéllemezből, DN 150, 2 m hosszú , Csőkönyök BU , horganyzott acéllemezből DN 150, préselt, kettős tömítéssel ,00 45 Csőkönyök BU , horganyzott acéllemezből DN 150 mm, préselt, kettős tömítéssel ,00 Ø 150 Ø T-idom TCPU préselt, vonalhegesztett horganyzott acéllemezből, DN 150/ DN 150/ DN 150 kettős tömítéssel ,00 Ø 150 Ø T-idom TCPU préselt, vonalhegesztett horganyzott acéllemezből, DN 150/ DN 80/ DN 150 kettős tömítéssel ,00 Ø Karmantyú MF-150 horganyzott acéllemezből, DN ,10 2, Ø150 Ø160 Szűkítő RCFU horganyzott acéllemezből, kettős tömítéssel DN 160/ DN

63 Hoval HomeVent elemei Cikkszámok Csőrendszer DN 150 acéllemezből Cikkszám Csőtoldó közbetét NPU-150 horganyzott acéllemezből, DN 150, kettős tömítéssel Ø 150 Zárófedél ED-150 T-idomhoz, horganyzott acéllemezből, DN , M10 innen Ø 150 Csőbilincs ROS-150 horganyzott acéllemez, amely a következőkből áll: 2-részes csőbilincs zajcsillapító betéttel, 20 cm hosszú menetes szár és alaplemez DN ,00 Hőszigetelés DN 150 Szigetelőtömlő IS WFR-150 spirálkorcolt csőkészlethez szintetikus kaucsuk (zártcellás EPDM) párazáró köpennyel, 25 mm vastagságban. A karton 3 db 2 m-es tömlőt tartalmaz ,00 Szigetelés 90 -os IB BU csőkönyökhöz szintetikus kaucsuk (zártcellás EPDM) párazáró köpennyel, 25 mm vastagságban ,00 Szigetelés 45 -os IB BU csőkönyökhöz szintetikus kaucsuk (zártcellás EPDM) párazáró köpennyel, 25 mm vastagságban ,00 Ragasztó a szigeteléshez IK ecsettel felhordható ragasztó, 0,25 liter ,00 Ragasztószalag a szigeteléshez IKB szintetikus kaucsukból, 50 mm széles,3 mm vastag, 15 m-es tekercsben ,

64 Hoval HomeVent elemei Cikkszámok Hőszigetelés DN 150 Cikkszám M8 M8 innen 200 Csőbilincs, ROSI-200 horganyzott acéllemez, amely a következőkből áll: 200 mm átmérőjű, 2-részes csőbilincs zajcsillapító betéttel és M10-es anyacsavarral, M10-es, 20 cm hosszú menetes szár és alaplemez M10-es anyacsavarral és szigetelő mandzsettával , Csőrendszer DN 150 IsiPipe műanyagból Csak befúvott- és elszívottlevegő-vezetékhez, fűtött épületen belül. Figyelem! Vegye figyelemre a hőszigetelésre vonatkozó helyi előírásokat IsiPipe csővezeték EPP párazáró EPP-ből, EPP-hüvellyel DN 150, anyagvastagság 15 mm, hossz: 0,5 m IsiPipe csővezeték EPP párazáró EPP-ből, EPP-hüvellyel DN 150, anyagvastagság 15 mm, hossz: 1 m IsiPipe csőkönyök EPP , párazáró EPP-ből, EPP-hüvellyel DN 150, anyagvastagság 15 mm IsiPipe csőkönyök EPP , párazáró EPP-ből, EPP-hüvellyel DN 150, anyagvastagság 15 mm IsiPipe karmantyú EPP-150 párazáró EPP-ből DN 150, anyagvastagság 15 mm Csőbilincs ROS-X IsiPipe-hoz horganyzott acéllemez, félköríves csőbilincs kábelgyűjtő és csavarrúd 0,6 m Tartozékok DN 150 Komfort Plus CB külsőlevegő-előmelegítő DN 150-es csővezetékhez; -15 C alatti külső hőmérséklet esetén 17 C-os befúvottlevegő-hőmérsékletet garantál. Beépített túlmelegedés elleni védelemmel. Az áramlásbiztosító és a hőszigetelés helyszíni szerelést igényel. Csőcsatlakozás: DN 150 IsiPipe típushoz nem alkalmas! Kapcsolókészülék UVR 61-3LT Komfort Plus CB hoz Külsőlevegő-előmelegítő vezérléséhez 2 db hőmérséklet-érzékelővel Bemenet a helyileg szerelt áramlásbiztosító szignáljához rendelkezésre áll

65 Hoval HomeVent elemei Cikkszámok Tartozékok DN 150 Cikkszám Kürtő HA-250 horganyzott acéllemezből külső és távozó levegőhöz. Spirálkorcolt csőhöz csatlakoztatható, Csőcsatlakozás: DN hátoldal frontoldal Időjárásvédő rács WG-150 DN 150-es spirálkorcolt csőhöz alumínium időjárásvédő rács és lakkozható, kétoldali kettős tömítésű (EPDM), 150 mm átmérőjű csőcsatlakozás Nemesacél kürtőszett AAS-150 DN 150-es spirálkorcolt csőhöz, rozsdamentes acélból készült lamellás kürtő. A külső- és távozó levegő csatlakozásait galvanikusan válassza el. 1 db 0,5 m hosszú DN 150-es cső, 2 db 1 m hosszú DN 150-es cső és 2 db fali rögzítő Rozsdamentes acél cső könyök szegmens CBU os, DN 150 mm-es rozsdamentes acél, fényes préselt, dupla ajakos tömítéssel Zajcsillapító SD DN 150-es spirálkorcolt csőhöz derékszögű, horganyzott acéllemez ház kettős tömítéssel DN x 215 mm, hossz: 500 mm ,00 Távozólevegő-csonk FST-150 DN 150 mm-es távozólevegő-csonk horganyzott acéllemezből, madárhálóval, DN 150 mm, vízszintes beépítésre alkalmas ,00 Elzáró csappantyú DTU-150 tömören záró csappantyú, szegélyforrasztott horganyzott acéllemezből, DN 150 mm kettős tömítéssel (EPDM) ,00 Csőhéjszigetelés-ragasztószalag KSB mm széles, 15 m-es tekercsben ,00 Szilikontömítés Időjárásálló, élettanilag könnyű szilikon a légvezetékek tömítéséhez ,

66 180 Hoval HomeVent elemei Cikkszámok Csőrendszer DN 180 Cikkszám Spirálkorcolt cső WFR-180 horganyzott acéllemezből, DN 180, 2 m hosszú Csőkönyök BU , horganyzott acéllemezből DN 180, préselt, kettős tömítéssel Csőkönyök BU , horganyzott acéllemezből DN 180 mm, préselt, kettős tömítéssel Ø Ø T-idom TCPU horganyzott acéllemezből kettős tömítéssel, DN 180/ DN 150/ DN Ø Ø T-idom TCPU horganyzott acéllemezből kettős tömítéssel, DN 180/ DN 180/ DN Ø180 Karmantyú MF-180 horganyzott acéllemezből, DN , ,70 Ø Szűkítő RCFU horganyzott acéllemezből, kettős tömítéssel DN 180/ DN Ø Ø180 Szűkítő RCFU horganyzott acéllemezből, kettős tömítéssel DN 200/ DN Ø

67 Hoval HomeVent elemei Cikkszámok Csőrendszer DN 180 Csőtoldó közbetét NPU-180 horganyzott acéllemezből kettős tömítéssel, DN 180 Cikkszám Zárófedél ED-180 T-idomhoz, horganyzott acéllemezből, DN M8 Ø 180 Csőbilincs ROS-180 horganyzott acéllemez, amely a következőkből áll: 2-részes csőbilincs zajcsillapító betéttel, 20 cm hosszú menetes szár és alaplemez DN , Tartozékok DN 180 hátoldal frontoldal Időjárásvédő rács WG-180 DN 180-as spirálkorcolt csőhöz alumínium időjárásvédő rács és lakkozható, kétoldali kettős tömítésű (EPDM), 180 mm átmérőjű csőcsatlakozás Nemesacél kürtőszett AAS-180 DN 180 spirálkorcolt csőhöz, rozsdamentes acélból készült lamellás kürtő. A külső- és távozó levegő csatlakozásait galvanikusan válassza el. 1 db 0,5 m hosszú DN 180-as cső, 2 db 1 m hosszú DN 180-as cső és 2 db fali rögzítő Rozsdamentes cső könyök CRB DN 180 mm-es spirálkorcolt csőhöz 90 -os cső rozsdamentes acélból, horganyzott elválasztás DN 180 mm-es Távozólevegő-csonk FST-180 DN 180 mm-es spirálkorcolt csőhöz horganyzott acéllemezből, madárhálóval, DN 180 mm, vízszintes beépítésre alkalmas Zajcsillapító FSR DN 180 mm-es spirálkorcolt csőhöz derékszögű, horganyzott acéllemez ház kettős tömítéssel, DN x 250 mm, hossz: 750 mm Zajcsillapító FLSDA DN 180 mm-es spirálkorcolt csőhöz kívül rugalmas alumínium burkolat, belül perforált alumínium cső, kettős tömítéssel, DN 180 csomagolás vastagsága 50 mm, hossz: 1 m

68 Hoval HomeVent elemei Cikkszámok Csőrendszer DN 200 Spirálkorcolt cső WFR-200 horganyzott acéllemezből, DN 200 mm, hoszsza: 2 m. Cikkszám , Csőkönyök BU , horganyzott acéllemezből DN 200 mm, préselt, kettős tömítéssel , Csőkönyök BU , horganyzott acéllemezből DN 200 mm, préselt, kettős tömítéssel ,00 Ø Ø T-idom TCPU préselt, vonalhegesztett horganyzott acéllemezből kettős tömítéssel (EPDM), DN 200/ DN 200/ DN 200 mm , Ø200 Karmantyú MF-200 horganyzott acéllemezből, DN 200 mm , ,70 Ø Szűkítő RCFU horganyzott acéllemezből, DN 200/150 mm kettős tömítéssel Ø Csőtoldó közbetét NPU-200 horganyzott acéllemezből kettős tömítéssel, DN 200 mm Zárófedél ED-200 horganyzott acéllemezből, DN 200 mm M8 Ø 200 Csőbilincs ROS-200 horganyzott acéllemez, amely a következőkből áll: 2-részes csőbilincs zajcsillapító betéttel, 20 cm hosszú menetes szár és alaplemez DN

69 Hoval HomeVent elemei Cikkszámok Tartozékok DN 200 Cikkszám hátoldal frontoldal Időjárásvédő rács WG-200 DN 200-es spirálkorcolt csőhöz alumínium időjárásvédő rács és lakkozható, kétoldali kettős tömítésű (EPDM), 200 mm átmérőjű csőcsatlakozás Zajcsillapító SD kerek, horganyzott acéllemez ház, külső átmérő 400 mm, 1 m hosszú mm átmérőjű csőcsatlakozás, kettős tömítéssel ,00 Figyelem: A HomeVent comfort FR (500) típushoz 200 mm csőátmérőjű zajcsillapítót kell alkalmazni Nemesacél kürtőszett AAS-200 DN 200-as spirálkorcolt csőhöz, rozsdamentes acélból készült lamellás kürtő. A külső- és távozó levegő csatlakozásait galvanikusan válassza el. 1 db 0,5 m hosszú DN 200-as cső, 2 db 1 m hosszú DN 200-as cső és 2 db fali rögzítő Rozsdamentes acél cső könyök szegmens CRB DN 200 mm-es spirálkorcolt csőhöz a csatlakozások galvanikusan elválasztva 90 -os rozsdamentes könyök Távozólevegő-csonk FST-200 DN 200 mm-es spirálkorcolt csőhöz horganyzott acéllemezből, madárhálóval, DN 200 mm, vízszintes beépítésre alkalmas

70 Hoval HomeVent elemei Cikkszámok Flexibilis csövek DN 75 Cikkszám Flexibilis cső FR-75 kívül bordázott, belül síkfalú polietilén PE flexibilis cső, antisztatikus bevonattal. Külső/belső DN 75/62 mm, tekercshossz 50 méter Tömítőgyűrű DI-75 DN 75-ös flexibilis csőhöz, DN 75 mm fekete színben fényes sárga színben fényes kék színben Tartozékok Tartozékokhoz a tömítőgyűrűt külön kell rendelni. A gyors és egyszerű telepítés érdekében minden tartozékot fogópánttal látnak el a flexibilis csövekhez történő rögzítéshez. Kettős karmantyú DM-75 DN 75-ös flexibilis csövek összekötésére, Dugó ST-75 DN 75-ös flexibilis cső lezárásához, Ø 62 mm Helmholtz rezonátor HSD-75 zajcsillapító csatlakozással a DN 75-ös flexibilis csövekhez, a mély hangok csillapításához (500 Hz). DN ,00 Betonba építhető csatlakozó SK-75 DN 75-ös flexibilis csövek mennyezeten/padlózaton keresztül történő, a zsaluzat megsérülése nélkül továbbvezetéséhez. DN ,00 Betonba építhető csatlakozó SK-90 DN 75-ös és DN 90-es flexibilis csövek menynyezeten/padlózaton keresztül történő, a zsaluzat megsérülése nélkül továbbvezetéséhez. DN

71 Hoval HomeVent elemei Cikkszámok Flexibilis csövek DN 75 Cikkszám Tartozékokhoz a tömítőgyűrűt külön kell rendelni. A gyors és egyszerű telepítés érdekében minden tartozékot fogópánttal látnak el a flexibilis csövekhez történő rögzítéshez. Csőkönyök RB-75 DN 75-ös flexibilis csövek 90 -os összekötéséhez. DN ,00 Egyengető lap 12 x DN 75 betétsablon horganyzott acéllemezből, DN 75-ös flexibilis csövekhez HomeVent comfort FR (180)-nal kombinálható ,00 Betonba építhető csatlakozó SV-6 x DN 75 DN 75-ös flexibilis csövek mennyezetbe/padlózatba vagy falba történő gyors és helytakarékos elhelyezéséhez. Választható módon 6 x 90 -os könyök vagy 3 egyenes csonk. Minden 90 -os csonk 45 -kal elfordítható. Az elszívott és befúvott levegőhöz külön elosztó szükséges. HomeVent comfort FR (180)-nal kombinálható ,00 Flexibilis cső keresztezés FRK-75 DN 75-ös flexibilis csőhöz 2 db flexibilis cső kereszteződéséhez DN 75 alacsonyabb építési magassággal (100 mm), 2 db szükséges Kábel összekötő: 4,8 x 310 mm a tartozékok fogópántjainak kiegészítő biztosítása a flexibilis csövek nagyobb terhelése esetén 100 db/csomag, natúr színben Kábel összekötő: 7,6 x 380 mm flexibilis csövek rögzítésének megerősítéséhez 100 db/csomag, natúr színben Kábel összekötő: 9,0 x 610 mm flexibilis csövek rögzítésének megerősítéséhez 100 db/csomag, natúr színben

72 Hoval HomeVent elemei Cikkszámok Flexibilis csövek DN 90 Cikkszám Flexibilis cső FR-90 kívül bordázott, belül síkfalú polietilén PE flexibilis cső, antisztatikus bevonattal. Külső/belső DN 90, belső átmérő 75 mm, tekercshossz 50 m Tömítőgyűrű DI-90 DN 90-es flexibilis csőhöz, DN 90 mm fekete színben fényes sárga színben fényes kék színben Tartozékok Tartozékokhoz a tömítőgyűrűt külön kell rendelni. A gyors és egyszerű telepítés érdekében minden tartozékot fogópánttal látnak el a flexibilis csövekhez történő rögzítéshez. Kettős karmantyú DM-90 DN 90-es flexibilis csövek összekötésére, Dugó ST-90 DN 90-es flexibilis cső lezárásához Betonba építhető csatlakozó SK-90 DN 90-es flexibilis csövek mennyezeten/padlózaton keresztül történő, a zsaluzat megsérülése nélkül továbbvezetéséhez. DN Bővítő/szűkítő elem RCFU DN 75-ös és DN 90-es flexibilis cső összekötéséhez műanyagból Flexibilis cső keresztezés FRK-90 DN 90-es flexibilis csőhöz 2 db flexibilis cső kereszteződéséhez DN 90 alacsonyabb építési magassággal (100 mm), 2 db szükséges A kábel összekötőt a DN 75-ös flexibilis csőnél találja

73 Hoval HomeVent elemei Cikkszámok Elosztódoboz betonba történő beépítésre Cikkszám Alkalmazás: Betonba történő beépítésre javasolt (monolitbeton) - A VKA elosztódoboz AP csatlakozópanellel történő kombinációjához alkalmazható. A csatlakozópanel a mennyezetbe, a padlózatba vagy a falba kerül beépítésre (bebetonozásra). - A készreszerelés után a VKA elosztódoboz közvetlenül erre az AP csatlakozópanelre kerül. Csatlakozópanel AP, VKA elosztódobozhoz (HomeVent comfort FR (150), comfort FR (250), (300) és (500) típushoz) Alucink lemezház csatlakozócsonkkal flexibilis csövekhez Ø 75 mm. Típus Csatlakozások. AP-75x ,00 AP-75x ,00 AP-75x ,00 Elosztódoboz VKA, AP csatlakozópanelhez (HomeVent comfort FR (150), comfort FR (250), (300) és (500) típushoz) Alucink lemezház 1 db DN 150 mm-es csatlakozócsonkkal a fővezetékhez és karimával az AP csatlakozópanel csatlakozásához. Beépített belső zajcsillapító PU-habtest mosható külső köpennyel és revíziófedéllel. Blendék a légmennyiség beállításához minden egyes Ø 75 mm-es flexibilis csőhöz. Típus Csatlakozások. VKA x ,00 VKA x ,00 VKA x ,00 Revíziófedél (alul) Vakolat alatti elosztódoboz 6 x Ø X betonba történő beépítéshez (HomeVent comfort FR (150), comfort FR (250), (300) és (500) típushoz) Alucink elosztódoboz DN 150 mm-es csatlakozócsonkkal (hátul) és 2 x 3 db Ø 90 mm-es, illetve Ø 75 mm-es (oldalsó) csonkkal, 2 db zárófedéllel, 1 db DN 150 mm-es peremes gallérral, belső borítás zajszigetelő anyagból, a revíziófedél a helyszínen lakkozható, és blendék a légmennyiség beállításához minden egyes Ø 75 mm-es, illetve Ø 90 mm-es flexibilis csőhöz Típus UPVK 6 x Ø UPVK 6 x Ø

74 Hoval HomeVent elemei Cikkszámok Elosztódoboz betonba történő beépítésre Cikkszám Revíziófedél (alul) Vakolat alatti elosztódoboz 10 x Ø X betonba történő beépítéshez (csak az RS-250, RS-500 típusnál) Alucink elosztódoboz DN 150 mm-es csatlakozócsonkkal (hátul) és 2 x 5 db Ø 90 mm-es, illetve Ø 75 mm-es (oldalsó) csonkkal, 4 db zárófedéllel, 1 db DN 150 mm-es peremes gallérral, belső borítás zajszigetelő anyagból, a revíziófedél a helyszínen lakkozható, és és blendék a légmennyiség beállításához minden egyes Ø 75 mm-es, illetve Ø 90 mm-es flexibilis csőhöz Típus UPVK 10 x Ø ,00 UPVK 10 x Ø ,00 Revíziófedél (alul) Vakolat alatti elosztódoboz UPVK x12 betonba történő beépítéshez (HomeVent comfort FR (150), comfort FR (250), (300) és (500) típushoz) Légelosztó doboz Alucink lemezből revíziófedéllel (a helyszínen lakkozható). Belül zajszigeteléssel ellátott. 2 x DN 200-as csatlakozócsonk (hátul/fent), 12 (2 x 6) db DN 90-es (oldalsó) csonk, Következőkből áll: doboz, 6 db zárófedéllel, 1 db DN 200-as peremes gallérral, blendék a légmennyiség beállításához minden egyes DN 90-es flexibilis csőhöz A rajz nagyobb méretben a 71. oldalon található! 11-74

75 Hoval HomeVent elemei Cikkszámok Elosztódoboz Cikkszám Alkalmazás: Betonba történő beépítésre (monolitbeton, vékony-betonaljzat) Revíziófedél (alul) Vakolat alatti elosztódoboz UPVKS 10 x Ø X betonba történő beépítéshez (HomeVent comfort FR (150), comfort FR (250), (300) és (500) típushoz) Alucink elosztódoboz DN 150 mm-es csatlakozócsonkkal (homlokoldali) és 2 x 5 db Ø 90 mm-es, illetve Ø 75 mm-es (oldalsó) csonkkal, 4 db zárófedéllel, 1 db DN 150 mm-es peremes gallérral, zajszigetelő anyagból készült belső borítással, a helyszínen lakkozható revíziófedéllel. Blendék a légmennyiség beállításához minden egyes Ø 75 mm-es, illetve Ø 90 mm-es flexibilis csőhöz Típus Csatlakozások. UPVKS 10 x Ø ,00 UPVKS 10 x Ø ,00 Kombi elosztódoboz VTB-150 9x75 betonba történő beépítéshez (HomeVent comfort FR (150), comfort FR (250), (300) típushoz) Légelosztó doboz Alucink lemezből revíziófedéllel (a helyszínen lakkozható). Belül zajszigeteléssel ellátott. Revíziófedél (alul) 2 x DN 150-es csatlakozócsonk (hátul), 9 x DN 75-ös befúvottlevegő csonk (5x oldalt/ minden 2x elöl és hátul) 9 x DN 75-ös elszívottlevegő csonk (5x oldalt/ minden 2x elöl és hátul) Következőkből áll: doboz, 6 db rögzítő sín, 4 db zárófedél, blendék a légmennyiség beállításához minden egyes DN 75-ös flexibilis csőhöz Elosztódoboz VTB-150 6x90 betonba történő beépítéshez (HomeVent comfort FR (150), comfort FR (250), (300) típushoz) Légelosztó doboz Alucink lemezből revíziófedéllel (a helyszínen lakkozható). Belül zajszigeteléssel ellátott. Revíziófedél (alul) 2 x DN 150-es csatlakozócsonk (hátul), 6 x DN 90-es befúvottlevegő csonk (2x oldalt/ minden 2x elöl és hátul) 6 x DN 75-ös elszívottlevegő csonk (2x oldalt/ minden 2x elöl és hátul) Következőkből áll: doboz, 6 db rögzítő sín, 2 db zárófedél, blendék a légmennyiség beállításához minden egyes DN 90-es flexibilis csőhöz

76 Hoval HomeVent elemei Cikkszámok Elosztódoboz Cikkszám Alkalmazás: falra szerelés javasolt Elosztódoboz VK (HomeVent comfort FR (150), comfort FR (250), (300) és (500) típushoz) Alucink lemezház 1 db DN 150 mm-es csatlakozócsonkkal és csatlakozócsonkokkal Ø 75 mm-es flexibilis csövekhez. Beépített belső zajcsillapító PU-habtest mosható külső köpennyel és revíziófedéllel. Blendék a légmennyiség beállításához minden egyes Ø 75 mm-es flexibilis csőhöz. Típus Csatlakozások. VK x VK x VK x Elosztódoboz VK200-75x15 (HomeVent comfort FR (250), (300) és (500) típushoz) Légelosztó doboz Alucink lemezből revíziófedéllel. Belül zajszigeteléssel ellátott. 1 x DN 200-as csatlakozócsonk (hátul), 15 x (3x5) DN 75-ös csatlakozócsonk (frontoldal) Következőkből áll: doboz, blendék a légmennyiség beállításához minden egyes DN 75-ös flexibilis csőhöz Emeleti elosztó GVT-X (HomeVent comfort FR (150), comfort FR (250), (300) és (500) típushoz) Ø 75 mm-es flexibilis csövek elosztóvezetékekre történő csatlakoztatáshoz. Ház horganyzott acéllemezből, zajszigetelő köpennyel, 4 db DN 150-es csatlakoztatási lehetőséggel, 2 db DN 150-es, kettős tömítéssel ellátott csonkkal. Blendék a légmennyiség beállításához minden egyes DN 75-ös flexibilis csőhöz Típus Csatlakozások. GVT GVT GVT GVT Tartó MH GVT-X emeleti elosztóhoz, horganyzott acéllemezből, 0,3 m hosszú Minden emeleti elosztóhoz legalább 2 db szögletes szerelősín javasolt

77 Hoval HomeVent elemei Cikkszámok Tartozékok elosztódobozhoz Szabályozó csappantyú RK-80 tömören záró szabályozó csappantyú a térfogatáram beállításához, szegélyforrasztott horganyzott acéllemezből, Ø 80 mm. Cikkszám ,00 Zárófedél elosztódobozhoz ED-75 Ø 75 mm-es, az elosztódoboz nem használatos csatlakozásainak lezárásához ,00 ED-75 Zárófedél elosztódobozhoz ED-90 Ø 90 mm-es, az elosztódoboz nem használatos csatlakozásainak lezárásához ,00 ED-90 Szellőzőnyílások padlózat Alkalmazás: padlóba történő szereléshez (kész padló) Padló-befúvórács BD m 3 /h befúvottlevegő-térfogatáramig. Perforált nemesacél rács állítható dobozban, magassága mm. A nemesacél belső 3 bevonattal, a külső rész 2 rögzítő hevederrel ellátott alucink lemezből és csatlakozócsonkkal DN 75-ös flexibilis csőhöz ,00 Padló-befúvórács BD m 3 /h befúvottlevegő-térfogatáramig. Perforált nemesacél rács állítható dobozban, magassága mm. A nemesacél belső 3 bevonattal, a külső rész 2 rögzítő hevederrel ellátott alucink lemezből és csatlakozócsonkkal DN 90-es flexibilis csőhöz

78 Hoval HomeVent elemei Cikkszámok Szellőzőnyílások fal/mennyezet Cikkszám Alkalmazás: monolitbeton, falazat, könynyűszerkezetes falak Bekötődoboz AG-60 befúváshoz és elszíváshoz a formatervezett ráccsal kombinálva. A beépítés után a ház lehetővé teszi a rács (elforgatható) finombeállítását. Műanyagból, 2 db DN 75-ös csatlakozócsonkkal. Rögzítő szegmensekkel, zárófedéllel, zajcsillapítóval, védőelem a építkezés és a vakolatba történő szerelés okozta szennyeződésekkel szemben. Befúváshoz: 1 x DN m 3 /h-i 2 x DN m 3 /h-ig Elszíváshoz 1 x DN m 3 /h-i 2 x DN m 3 /h-ig Monolitbetonba, falazatba vagy könnyűszerkezetű falba történő beépítésre alkalmas Bekötődoboz AG-90 befúváshoz és elszíváshoz a formatervezett ráccsal kombinálva. A beépítés után a ház lehetővé teszi a rács (elforgatható) finombeállítását. Műanyagból, 2 db DN 90-es csatlakozócsonkkal. Rögzítő szegmensekkel, zárófedéllel, zajcsillapítóval, védőelem a építkezés és a vakolatba történő szerelés okozta szennyeződésekkel szemben Befúváshoz: 1 x DN m 3 /h-i Elszíváshoz: 1 x DN m 3 /h-ig Monolitbetonba, falazatba vagy könnyűszerkezetű falba történő beépítésre alkalmas Alkalmazás: monolitbeton Hosszabbító elem VAG-60/90 AG-60-as és AG-90-es bekötődoboz emelvény alsó szerelvények elhelyezéséhez monolitbeton-mennyezet esetén. emelési magasság: 60 mm A beépítés után a hosszabbító elem lehetővé teszi a rács finombeállítását Bekötődoboz-szett AGV-60 AG-60 bekötődoboz és VAG-60/90 hosszabbító elem befúváshoz és elszíváshoz a formatervezett ráccsal kombinálva. A beépítés után a szett lehetővé teszi a rács finombeállítását. Műanyagból, 2 db DN 75-ös csatlakozócsonkkal. Rögzítő szegmensekkel, zárófedéllel, zajcsillapítóval, védőelemmel a építkezés és a vakolatba történő szerelés okozta szennyeződésekkel szemben. Befúváshoz: 1 x DN m 3 /h-i 2 x DN m 3 /h-ig Elszíváshoz 1 x DN m 3 /h-i 2 x DN m 3 /h-ig Monolitbetonba történő beépítésre alkalmas

79 Hoval HomeVent elemei Cikkszámok Szellőzőnyílások fal/mennyezet Bekötődoboz-szett AGV-90 AG-90 bekötődoboz és VAG-60/90 hosszabbító elem befúváshoz és elszíváshoz a formatervezett ráccsal kombinálva. A beépítés után a szett lehetővé teszi a rács finombeállítását. Műanyagból, 2 db DN 90-es csatlakozócsonkkal. Rögzítő szegmensekkel, zárófedéllel, zajcsillapítóval, védőelemmel a építkezés és a vakolatba történő szerelés okozta szennyeződésekkel szemben. Befúváshoz: 1 x DN m 3 /h-ig Elszíváshoz 1 x DN m 3 /h-ig Monolitbetonba történő beépítésre alkalmas.. Cikkszám Bekötődoboz tartozékai Zajcsillapító AG-60 és AG-90 bekötődobozokhoz, illetve AGV-60 és AGV-90 bekötődoboz-szetthez opcionális zajcsillapító AG-60 bekötődobozhoz. Akusztikusan különösen érzékeny helyiségekhez (utólag is felszerelhető). Nem kombinálható az AGF-60/90 elszívottlev.- szűrővel Elszívottlevegő-szűrő AGF-60/90 AG-60 és AG-90 bekötődobozokhoz, illetve AGV-60 és AGV-90 bekötődoboz-szetthez mosható poliamid finomháló műanyag kerettel. Nem kombinálható a zajcsillapítóval Szellőzőnyílások fal/mennyezet Befúvó-/ elszívó rács műanyagból A rács iránya a telepítés után némileg korrigálható. Formatervezett rács Pacifik AG-60 és AG-90 bekötődobozokhoz, illetve AGV-60 és AGV-90 bekötődoboz-szetthez. Kiváló minőségű műanyagból, fehér színben (RAL 9010). A rács mosható és házilag bármilyen színűre festhető Alkalmas: befúváshoz 40 m 3 /h-ig elszíváshoz 60 m 3 /h-ig Formatervezett rács Adria AG-60 és AG-90 bekötődobozokhoz, illetve AGV-60 és AGV-90 bekötődoboz-szetthez. Kiváló minőségű műanyagból, fehér színben (RAL 9010). A rács mosható és házilag bármilyen színűre festhető. Alkalmas: befúváshoz 40 m 3 /h-ig elszíváshoz 60 m 3 /h-ig Formatervezett rács Atlantik AG-60 és AG-90 bekötődobozokhoz, illetve AGV-60 és AGV-90 bekötődoboz-szetthez. Kiváló minőségű műanyagból, fehér színben (RAL 9010). A rács mosható és házilag bármilyen színűre festhető. Alkalmas: befúváshoz 40 m 3 /h-ig elszíváshoz 60 m 3 /h-ig

80 Hoval HomeVent elemei Cikkszámok Szellőzőnyílások fal/mennyezet Cikkszám Befúvott- és elszívottlevegő rács fémből A rács iránya a telepítés után némileg korrigálható. Formatervezett rács Pizol AG-60 és AG-90 bekötődobozokhoz, illetve AGV-60 és AGV-90 bekötődoboz-szetthez. Nemesacélból Alkalmas: befúváshoz 40 m 3 /h-ig elszíváshoz 60 m 3 /h-ig Formatervezett rács Pizol AG-60 és AG-90 bekötődobozokhoz, illetve AGV-60 és AGV-90 bekötődoboz-szetthez. Acélból fehér (RAL 9016) porlakk bevonattal Alkalmas: befúváshoz 40 m 3 /h-ig elszíváshoz 60 m 3 /h-ig Formatervezett rács Alvier AG-60 és AG-90 bekötődobozokhoz, illetve AGV-60 és AGV-90 bekötődoboz-szetthez. Nemesacélból Alkalmas: befúváshoz 40 m 3 /h-ig elszíváshoz 60 m 3 /h-ig Formatervezett rács Alvier AG-60 és AG-90 bekötődobozokhoz, illetve AGV-60 és AGV-90 bekötődoboz-szetthez. Acélból fehér (RAL 9016) porlakk bevonattal Alkalmas: befúváshoz 40 m 3 /h-ig elszíváshoz 60 m 3 /h-ig Formatervezett rács Säntis AG-60 és AG-90 bekötődobozokhoz, illetve AGV-60 és AGV-90 bekötődoboz-szetthez. Nemesacélból Alkalmas: befúváshoz 40 m 3 /h-ig elszíváshoz 60 m 3 /h-ig Formatervezett rács Säntis AG-60 és AG-90 bekötődobozokhoz, illetve AGV-60 és AGV-90 bekötődoboz-szetthez. Acélból fehér (RAL 9016) porlakk bevonattal Alkalmas: befúváshoz 40 m 3 /h-ig elszíváshoz 60 m 3 /h-ig

81 Hoval HomeVent elemei Cikkszámok Szellőzőnyílások fal/mennyezet Cikkszám Alkalmazás: vékony mennyezet Lapos mennyezeti készlet FDS-125 TVA-125 elszívottlevegő-tányérszelephez vagy TVZ-125 befúvottlevegő-tányérszelephez. Horganyzott acéllemezből, 1 vagy 2 db DN 75-es csonkkal, védőfedéllel, speciálisan DN 125-ös karmantyús csonkkal az átvezetéshez. Befúváshoz: 1 x DN m 3 /h-ig 2 x DN m 3 /h-ig Elszíváshoz 1 x DN m 3 /h-ig 2 x DN m 3 /h-ig Típus FDS-125 1x Szellőzőnyílások fal/mennyezet Alkalmazás: monolitbeton, falazat, könynyűszerkezetes falak Kör alakú bekötődoboz TG-30 befúváshoz + elszíváshoz kombinációban kör alakú, formatervezett szellőzőnyílással. Műanyagból, 1 db DN 75-ös csatlakozócsonkkal. Rögzítő szegmensekkel, védőborítással. Befúváshoz: 1 x 30 m 3 /h-ig, Elszíváshoz: 30 m 3 /h-ig Bekötődoboz tartozékai Kör alakú hosszabbító elem TGA TG-30 kör alakú bekötődobozhoz csatlakoztatást hosszabbító elem formatervezett szellőzőnyíláshoz, amely könnyűszerkezetes falaknál vagy vékony betonnál szükséges Kör alakú hosszabbító elem ATG TG-30 kör alakú bekötődobozhoz és TGA hosszabbító elemhez. Mosható, finom szemű poliamid hálóból műanyag kerettel Szellőzőnyílások befúvás / elszívás Kör alakú, formatezvezett szellőzőnyílás TG-30 kör alakú bekötődobozhoz és TGA hosszabbító elemhez. Műanyagból, fehér színben (RAL 9016). Befúváshoz 30 m 3 /h-ig, Elszíváshoz 30 m 3 /h-ig. A rács mosható és házilag bármilyen színűre festhető. Tangential Tangential TR

82 Hoval HomeVent elemei Műszaki adatok DN 150 mm-es csőrendszer A csőrendszer duplaszigetelésű tömítő gyűrűvel ellátott (EPDM) horganyzott acéllemezből áll. A cső DIN szerinti, 0,6 mm vastag. Térfogatáram [Pa/m] Nyomásveszteség [Pa] [Pa] [m³/h] Cső könyök 90 könyök ,3 0,7 0, ,6 1,5 1, ,0 2,5 1, ,5 4,0 2,0 45 BU kg Ø 150 MF BU SR-150 NPU-150 ROS kg 8 kg M DN 150 mm-es fővezeték-szigetelés A szigetelés anyaga szintetikus kaucsuk (zártcellás EPDM ellenálló külső köpennyel), 25 mm vastag, fekete színű. Hővezetési tényező λ 0 C-on 0,032 W/mK Páradiffúzió ellenállása 7000 Tűzveszélyességi osztály 5.3, ill. B1 Szigetelőtömlő: a 150 mm-es spirálkorcolt csőhöz, a karton 3 db 2 m-es tömlőt tartalmaz Szigetelés csőkönyökhöz: Csőbilincs szigetelő mandzsettával: a csőkönyökhöz méretre vágandó szigetelőlemez (2-részes) csövek hőhídmentes szereléséhez Ragasztó: Ragasztószalag: ecsettel felhordható ragasztó 0,25 liter szintetikus kaucsukból, 50 mm széles és 15 m-es tekercsben Figyelem! A hőszigetelésre vonatkozó helyi előírásokat vegye figyelembe! IsiPipe csőrendszer műanyagból Ø 150 mm A csővezeték párazáró EPP-ből áll, 15 mm vastag, szürke színű. Hővezetési tényező λ = 0,037 W/mK Tűzveszélyességi osztály B2 Áramló közeg minimális hőmérséklete -5 C 11-82

83 Hoval HomeVent elemei Műszaki adatok Külsőlevegő-előmelegítő CB DN 150-es csővezetékhez -15 C alatti külső hőmérséklet esetén 17 C-os befúvottlevegő-hőmérsékletet garantál. Beépített túlmelegedés elleni védelemmel. Helyszíni szerelésre: áramlásbiztosító és hőálló hőszigetelés Csőcsatlakozás: DN 150 mm-es Fűtési teljesítmény: max. 600 W-ig Tömeg: 3,2 kg IsiPipi csővezetékhez nem alkalmas Ø D 72 Kürtő HA-250 DN 150-es spirálkorcolt csőhöz csatlakoztatható. A kürtő horganyzott acéllemezből készült. Külső és távozó levegőért. Beépítési helyzete: függőleges Nyomásveszteség Nyomásveszteség Térfogatáram Külső levegő Távozó levegő [m³/h] [Pa] [Pa] Időjárásvédő rács WG-150 DN 150-es spirálkorcolt csőhöz csatlakoztatható. Kettős tömítéssel ellátott időjárásvédő rács, lakkozható. Külső és távozó levegőhöz. DN 150-es csőcsatlakozás. Ø Nyomásveszteség Nyomásveszteség Térfogatáram Külső levegő Távozó levegő [m³/h] [Pa] [Pa] belső innen Ø

84 Hoval HomeVent elemei Műszaki adatok Zajcsillapító SD A zajcsillapító horganyzott acéllemezből készült szögletes ház kétoldali csőcsatlakozással. Belülről nagy hatásfokú zajcsillapító anyaggal bélelve. Tisztítása a csőcsatlakozásokon keresztül. Frekvencia [Hz] Bevitt zaj csillapítás [db] Nemesacél kürtőszett AAS-150 DN 150-es spirálkorcolt csőhöz, rozsdamentes acélból készült lamellás kürtő. A külső- és távozó levegő galvanikusan elválasztásához. 1 db 0,5 m hosszú DN 150-es cső, 2 db 1 m hosszú DN 150-es cső és 2 db fali rögzítő Térfogatáram Fedél nyomásvesztesége [m³/h] [Pa] Távozólevegő-csonk FST-150 DN 150-es spirálkorcolt csőhöz, A távozólevegő-csonk horganyzott acéllemezből készül, madárhálóval. DN 150 Vízszintes beépítésre alkalmas ø

85 Hoval HomeVent elemei Műszaki adatok Ø 180 mm-es csőrendszer A csőrendszer duplaszigetelésű tömítő gyűrűvel ellátott (EPDM) horganyzott acéllemezből áll. 0,5 mm vastag. Térfogatáram [Pa/m] Nyomásveszteség [Pa] [Pa] [m³/h] Cső könyök 90 könyök ,4 0,8 0, ,6 2,0 1, ,0 4,0 2,0 45 BU Ø 180 MF BU SR-180 NPU-180 ROS Időjárásvédő rács WG-180 DN 180-as spirálkorcolt csőhöz csatlakoztatható. Kettős tömítéssel ellátott időjárásvédő rács, lakkozható. Külső és távozó levegőhöz. DN 180-as csőcsatlakozás.. Ø Térfogatáram Nyomásveszteség [m³/h] [Pa]

86 Hoval HomeVent elemei Műszaki adatok Nemesacél kürtőszett AAS-180 DN 180-as spirálkorcolt csőhöz, rozsdamentes acélból készült lamellás kürtő. A külső- és távozó levegő galvanikusan elválasztásához. 1 db 0,5 m hosszú DN 180-as cső, 2 db 1 m hosszú DN 180-as cső és 2 db fali rögzítő Távozólevegő-csonk FST-180 DN 180-as spirálkorcolt csőhöz. A távozólevegő-csonk horganyzott acéllemezből készül, madárhálóval. DN 180 Vízszintes beépítésre alkalmas ø Zajcsillapító FSR A zajcsillapító horganyzott acéllemezből készült szögletes alakú ház kétoldali csőcsatlakozás sal. Belülről nagy hatásfokú zajcsillapító anyaggal bélelve. Tisztítása a csőcsatlakozásokon keresztül. 180 Frekvencia [Hz] Bevitt zaj csillapítás [db] Zajcsillapító FLSDA A zajcsillapító kívül rugalmas alumínium burkolatból áll, belül perforált alumínium csőből kétoldali csőcsatlakozás sal, kettős tömítéssel. Frekvencia [Hz] Bevitt zaj csillapítás [db] max

87 Hoval HomeVent elemei Műszaki adatok Ø 200 mm-es csőrendszer A csőrendszer duplaszigetelésű tömítő gyűrűvel ellátott (EPDM) horganyzott acéllemezből áll. A cső DIN szerinti, 0,6 mm vastag. Térfogatáram [Pa/m] Nyomásveszteség [Pa] [Pa] [m³/h] Cső könyök 90 könyök ,3 0,7 0, ,7 1,6 1, ,5 4,0 2,0 Időjárásvédő rács WG-200 DN 200-as spirálkorcolt csőhöz csatlakoztatható. Kettős tömítéssel ellátott időjárásvédő rács, lakkozható. Külső és távozó levegőhöz. DN 200-as csőcsatlakozás.. Térfogatáram Nyomásveszteség [m³/h] [Pa]

88 Hoval HomeVent elemei Műszaki adatok Zajcsillapító SD A zajcsillapító horganyzott acéllemezből készült kör alakú ház kétoldali csőcsatlakozással. Belülről nagy hatásfokú zajcsillapító anyaggal bélelve. Tisztítása a csőcsatlakozásokon keresztül. Frekvencia [Hz] Bevitt zaj csillapítás [db] Nemesacél kürtőszett AAS-200 DN 200-as spirálkorcolt csőhöz, rozsdamentes acélból készült lamellás kürtő. A külső- és távozó levegő galvanikusan elválasztásához. 1 db 0,5 m hosszú DN 200-as cső, 2 db 1 m hosszú DN 200-as cső és 2 db fali rögzítő 288 Térfogatáram Fedél nyomásvesztesége [m³/h] [Pa] Távozólevegő-csonk FST-200 DN 200-as spirálkorcolt csőhöz, A távozólevegő-csonk horganyzott acéllemezből készül, madárhálóval. DN 200 Vízszintes beépítésre alkalmas. 295 ø

89 Hoval HomeVent elemei Műszaki adatok Elosztóvezetékek csőrendszere Az elosztóvezeték kívül bordázott, belül síkfalú polietilén HDPE flexibilis cső, Ø 75 és Ø 90. Antisztatikus bevonattal. Tömeg: 0,33 kg/m Alkalmazhatósági határok: levegő- és környezeti hőmérséklet C Csőrendszer Térfogatáram Nyomásveszteség Nyomásveszteség egyenes cső csőkönyök 90 (r = 2D) [m³/h] [Pa/m] [Pa] Ø ,3 0,1 Ø ,1 0,4 Ø ,5 1,0 Ø ,6 0,2 Ø ,2 0,4 Ø ,2 0,8 Flexibilis cső FR Tömítőgyűrű DI Kettős karmantyú DM Dugó ST Ø D1 Ø D2 Tekercs 50 m L Csőrendszer D1 D2 L R [mm] [mm] [mm] Ø Ø Betonba építhető csatlakozó SK-75/90 DN 75-ös és DN 90-es flexibilis csövek mennyezeten/padlózaton keresztül történő továbbvezetéséhez, vagy DN 75-ről DN 90-re történő bővítéshez a zsaluzat megsérülése nélkül

90 Hoval HomeVent elemei Műszaki adatok Betonba építhető elosztó SV-6x75 Az FR-75 flexibilis csövek mennyezetbe vagy falba történő gyors és helytakarékos elhelyezéséhez. 6 db 90 -os és 3 db egyenes csonk (40 mm magas). Minden 90 -os csonk 45 -kal elfordítható. A zsaluzat elbontása után az alsó elosztólemez kerül felszerelésre, így az FR-75 flexibilis csövek egyszerűen csatlakoztathatók. A csőhálózat tisztítható marad, mert a 90 -os csonk belülről íves

91 Hoval HomeVent elemei Műszaki adatok Flexibilis cső keresztezés FRK-75 DN 75-ös flexibilis csőhöz 2 db DN 75-ös flexibilis cső kereszteződéséhez alacsonyabb építési magassággal (100 mm), 2 db szükséges Flexibilis cső keresztezés FRK-90 DN 90-es flexibilis csőhöz 2 db DN 90-es flexibilis cső kereszteződéséhez alacsonyabb építési magassággal (100 mm), 2 db szükséges 11-91

92 Hoval HomeVent elemei Műszaki adatok Központi elosztódoboz 6, 8 vagy 10 csatlakozáshoz VK AP..-vel Ezt az elosztódobozt kell választani, ha a csövek központi elrendezése, illetve elhelyezése lehetséges. A levegőtömlők az elosztódobozban műanyag blendével csatlakoztathatók. A VKA elosztódoboz AP csatlakozópanellel történő kombinációjához alkalmazható. A csatlakozópanel a mennyezetbe, a padlózatba vagy a falba kerül beépítésre (bebetonozásra). A készreszerelés után a VKA elosztódoboz közvetlenül erre az AP csatlakozópanelre kerül AP csatlakozópanel A n Anschlussstutzen Csatlakozó csonkok Típus A B n AP-75x AP-75x AP-75x Elosztódoboz VKA-150 Zajcsillapító Schalldämmkörper Revíziófedél Revisionsdeckel B 150 A B Csatlakozópanel méretei 479 Típus A B VKA x VKA x VKA x

93 Hoval HomeVent elemei Műszaki adatok Vakolat alatti elosztódoboz 6 x Ø X HomeVent comfort FR (150), comfort FR (250), (300) és (500) típushoz), betonba történő beépítéshez Alucink elosztódoboz DN 150 mm-es csatlakozócsonkkal (hátul) és 2 x 3 db Ø 90 mm-es, illetve Ø 75 mm-es (oldalsó) csonkkal, 2 db zárófedéllel, 1 db DN 150 mm-es peremes gallérral, zajszigetelő anyagból készült belső borítással, a helyszínen lakkozható revíziófedéllel és blendékkel a légmennyiség beállításához minden egyes Ø 75 mm-es, illetve Ø 90 mm-es flexibilis csőhöz UPVK 6 x Ø 75 Revíziófedél Revisionsdeckel UPVK 6 x Ø 90 Revíziófedél Revisionsdeckel 11-93

94 Hoval HomeVent elemei Műszaki adatok Vakolat alatti elosztódoboz 10 x Ø X HomeVent comfort FR (150), comfort FR (250), (300) és (500) típushoz), betonba történő beépítéshez Alucink elosztódoboz DN 150 mm-es csatlakozócsonkkal (hátul) és 2 x 5 db Ø 90 mm-es, illetve Ø 75 mm-es (oldalsó) csonkkal, 4 db zárófedéllel, 1 db DN 150 mm-es peremes gallérral, zajszigetelő anyagból készült belső borítással, a helyszínen lakkozható revíziófedéllel UPVK 10 x Ø 75 Revíziófedél Revisionsdeckel UPVK 10 x Ø 90 Revisionsdeckel Revíziófedél 11-94

95 Hoval HomeVent elemei Műszaki adatok Vakolat alatti elosztódoboz UPVK x12 betonba történő beépítéshez (HomeVent comfort FR (150), comfort FR (250), (300) és (500) típushoz) Légelosztó doboz Alucink lemezből revíziófedéllel (a helyszínen lakkozható). Belül zajszigeteléssel ellátott. 2 x DN 200-as csatlakozócsonk (hátul/fent), 12 (2 x 6) db DN 90-es (oldalsó) csonk. Következőkből áll: doboz, 6 db zárófedéllel, 1 db DN 200-as peremes gallérral, blendék a légmenynyiség beállításához minden egyes DN 90-es flexibilis csőhöz. Revíziófedél Revíziófedél 11-95

96 Hoval HomeVent elemei Műszaki adatok Vakolat alatti elosztódoboz UPVKS 10 x Ø X betonba történő beépítéshez (HomeVent comfort FR (150), comfort FR (250), (300) és (500) típushoz) Alucink elosztódoboz DN 150 mm-es csatlakozócsonkkal (homlokoldali) és 2 x 5 db Ø 90 mm-es, illetve Ø 75 mm-es (oldalsó) csonkkal, 4 db zárófedéllel, 1 db DN 150 mm-es peremes gallérral, zajszigetelő anyagból készült belső borítással, a helyszínen lakkozható revíziófedéllel. UPVKS 10 x Ø 75 Revíziófedél UPVKS 10 x Ø 90 Revíziófedél 11-96

97 Hoval HomeVent elemei Műszaki adatok Elosztódoboz VTB-150 9x75 (HomeVent comfort FR (150), comfort FR (250) és (300) típushoz), betonba történő beépítéshez Légelosztó doboz Alucink lemezből revíziófedéllel (a helyszínen lakkozható). Belül zajszigeteléssel ellátott. 2 x DN 150-es csatlakozócsonk (hátul), 9 x DN 75-ös befúvottlevegő csonk (5x oldalt/ minden 2x elöl és hátul) 9 x DN 75-ös elszívottlevegő csonk (5x oldalt/ minden 2x elöl és hátul) Következőkből áll: doboz, 6 db rögzítő sín, 4 db zárófedél, blendék a légmennyiség beállításához minden egyes DN 75-ös flexibilis csőhöz Revíziófedél Elosztódoboz VTB-150 6x90 (HomeVent comfort FR (150), comfort FR (250), (300) típushoz), betonba történő beépítéshez Légelosztó doboz Alucink lemezből revíziófedéllel (a helyszínen lakkozható). Belül zajszigeteléssel ellátott. 2 x DN 150-es csatlakozócsonk (hátul), 6 x DN 90-es befúvottlevegő csonk (2x oldalt/ minden 2x elöl és hátul) 6 x DN 75-ös elszívottlevegő csonk (2x oldalt/ minden 2x elöl és hátul) Következőkből áll: doboz, 6 db rögzítő sín, 2 db zárófedél, blendék a légmennyiség beállításához minden egyes DN 90-es flexibilis csőhöz Revíziófedél 11-97

98 Hoval HomeVent elemei Műszaki adatok Elosztódoboz 6, 8 vagy 10 csatlakozáshoz VK (HomeVent comfort FR (150), comfort FR (250), (300) és (500) típushoz) Ezt az elosztódobozt kell választani, ha a csövek központi elrendezése, illetve elhelyezése lehetséges. A levegőtömlők az elosztódobozban műanyag blendével csatlakoztathatók. A VK típusnál a DN 75-ös csatlakozások a homlokfelületen találhatók; a mellé csomagolt DN 150-es csatlakozó csonkok a homlok oldalra, fentre vagy jobb vagy bal oldalra szerelhetők. Az elosztódoboz vakolatra történő beépítéshez alkalmazható. Az elosztódoboz mérete VK x.. Típus A B n VK x VK x VK x Elosztódoboz VK200-75x15 (HomeVent comfort FR (250), (300) és (500) típushoz) Légelosztó doboz Alucink lemezből revíziófedéllel. Belül zajszigeteléssel ellátott. 1 x DN 200-as csatlakozócsonk (hátul), 15 x (3x5) DN 75-ös csatlakozócsonk (frontoldal) Következőkből áll: doboz, blendék a légmennyiség beállításához minden egyes DN 75-ös flexibilis csőhöz 307 Revíziófedél Revisionsdeckel Ø

99 Hoval HomeVent elemei Műszaki adatok Emeleti elosztó GVT-3... GVT-6 (HomeVent comfort FR (150), comfort FR (250), (300) és (500) típushoz) Emeleti elosztó 4 db csatlakoztatási lehetőséggel a fővezetékhez, 2 db DN 150-es csatlakozócsonkkal, 2 db DN 150-es zárósapkával. Emeleti elosztó GVT-3 Tisztítása a lecsavarozható, tömítéssel ellátott revíziófedélen keresztül történik. A térfogatáram-szabályozás fojtótárcsával történik (szállítási terjedelem része). Rezonátorok a zajcsillapításhoz. Anyaga: horganyzott acéllemez Belső borítás: Kaucsuk-műanyagszivacs a zajszigeteléshez. Revíziófedél Ø 150 Ø Ø 150 Revíziófedél 360 Ø 150 Ø 150 Ø 150 Emeleti elosztó GVT-4 Revíziófedél Ø 150 Ø Ø 150 Revíziófedél Ø 150 Ø 150 Ø

100 Hoval HomeVent elemei Műszaki adatok Emeleti elosztó GVT-5 Revíziófedél Ø 150 Ø Ø 150 Revíziófedél Ø 150 Ø 150 Ø Emeleti elosztó GVT-6 Revíziófedél Ø 150 Ø Ø 150 Revíziófedél Ø 150 Ø

101 Hoval HomeVent elemei Műszaki adatok Padló-befúvórács BD Padlóba történő szereléshez, 30 m 3 /h befúvottlevegő-térfogatáramig. Perforált nemesacél rács állítható dobozban, magassága mm. A nemesacél belső 3 bevonattal, a külső rész 2 rögzítő hevederrel ellátott alucink lemezből és csatlakozócsonkkal DN 75-ös flexibilis csőhöz. Csak befúvott levegőhöz alkalmas. Padló-befúvórács BD Padlóba történő szereléshez, 40 m 3 /h befúvottlevegő-térfogatáramig. Perforált nemesacél rács állítható dobozban, magassága mm. A nemesacél belső 3 bevonattal, a külső rész 2 rögzítő hevederrel ellátott alucink lemezből és csatlakozócsonkkal DN 90-es flexibilis csőhöz. Csak befúvott levegőhöz alkalmas

102 Hoval HomeVent elemei Műszaki adatok Bekötődoboz AG-60 Formatervezett ráccsal kombinálva, befúváshoz és elszíváshoz. A beépítés után a ház lehetővé teszi a rács (elforgatható) finombeállítását. Monolitbetonba, falazatba vagy könnyűszerkezetű falba történő beépítésre alkalmas. Műanyagból, 2 db DN 75-ös csatlakozócsonkkal, rögzítő szegmensekkel, zárófedéllel, zajcsillapítóval, védőelem a építkezés és a vakolatba történő szerelés okozta szennyeződésekkel szemben. Tartozék: AGF-60/90 elszívottlevegő-szűrő Bekötődoboz AG-90 Formatervezett ráccsal kombinálva, befúváshoz és elszíváshoz. A beépítés után a ház lehetővé teszi a rács (elforgatható) finombeállítását. Monolitbetonba, falazatba vagy könnyűszerkezetű falba történő beépítésre alkalmas. Műanyagból, 2 db DN 90-es csatlakozócsonkkal, rögzítő szegmensekkel, zárófedéllel, zajcsillapítóval, védőelem a építkezés és a vakolatba történő szerelés okozta szennyeződésekkel szemben. Tartozék: AGF-60/90 elszívottlevegő-szűrő Elszívottlevegő-szűrő AGF-60 mosható poliamid finomháló műanyag kerettel AG-60, AG-90, AGV-60 vagy AGV-90 bekötődobozhoz Szűrőméret Nyomásveszteség Típus mm Pa AGF-60/90 G3 235 x110 x

103 Hoval HomeVent elemei Műszaki adatok Hosszabbító elem VAG-60/VAG-90 AG-60-as és AG-90-es bekötődoboz emelvény alsó szerelvények elhelyezéséhez A beépítés után a hosszabbító elem lehetővé teszi a rács finombeállítását Bekötődoboz-szett AGV-60 AG-60 bekötődoboz és VAG-60/90 hosszabbító elem befúváshoz és elszíváshoz a formatervezett ráccsal kombinálva

104 Hoval HomeVent elemei Műszaki adatok Bekötődoboz-szett AGV-90 AG-90 bekötődoboz és VAG-60/90 hosszabbító elem befúváshoz és elszíváshoz a formatervezett ráccsal kombinálva Formatervezett rács műanyagból AG-60 és AG-90 bekötődobozokhoz, illetve AGV-60 és AGV-90 bekötődoboz-szetthez. Háromféle kivitelben kapható (Adria, Atlantik és Pacifik). A külső méret mindegyik típusnál azonos. A fali/mennyezeti burkolat vastagsága max. 30 mm lehet Formatervezett rács fémből AG-60 és AG-90 bekötődobozokhoz, illetve AGV-60 és AGV-90 bekötődoboz-szetthez. Háromféle kivitelben kapható (Alvier, Säntis, Pizol). A külső méret mindegyik típusnál azonos. A fali/ mennyezeti burkolat vastagsága max. 30 mm lehet
