1 Tartalomjegyzék Verziószám: V Lakásszellőztető rendszer HomeVent comfort FR (150) Oldal Termékleírás 3 Cikkszámok 6 Mûszaki adatok 8 Méretek 11 HomeVent comfort FR ( ) Termékleírás 13 Cikkszámok 16 Mûszaki adatok 19 Méretek 24 HomeVent comfort FRT (251, 351, 451) Termékleírás 29 Cikkszámok 32 Mûszaki adatok 34 Méretek 42 HomeVent comfort FR (500) Termékleírás 45 Cikkszámok 48 Mûszaki adatok 50 Méretek 54 HomeVent Hoval HomeVent BG02, BG02 E, BG03 és TopTronic E comfort plus beltéri kezelőegység BG02, BG02 E és BG03 termékleírás és cikkszámok 55 TopTronic E comfort plus termékleírás és cikkszámok 56 HomeVent elemei Cikkszámok 57 Műszaki adatok 89 Tervezési szempontok 124 Levegőszállítás elemeinek szerelése

2 11-2

3 Hoval HomeVent comfort FR (150) lakásszellőztető készülék Termékleírás HomeVent comfort FR (150) típusú lakásszellőztető készülék Lakásszellőztető készülék hő- és páratartalom-visszanyeréssel, különböző elhelyezési lehetőségekkel, szigetelt terekben. Stabil, kétszeres hő- és zajszigetelésű burkolat porszórt alucink lemezből. 2 darab, gyorszárral ellátott revíziófedél a befúvottlevegő-, az elszívottlevegő-szűrő és a rovatszűrő rács egyszerű karbantartásához. A burkolat bal és jobb oldali felszereléshez egyaránt alkalmas (zárófedél elöl és hátul). Csatlakozó idom műanyagból duplagyűrűs tömítéssel a befúvott-, az elszívott-, a frissés a távozólevegő-vezeték csatlakoztatásához, 150 mm-es átmérővel. Szerelésnél a pontatlanságok kompenzálásához és a testzaj elszigeteléséhez. 2 darab ventilátor, hátrahajló lapátozású járókerekekkel a friss- és a távozólevegőhöz, egyenáramú EC-motor beépített motorelektronikával. Nagyhatékonyságú entalpiavisszanyerőegység speciális tömítési módszerrel. Kiváló minőségű Z-levegőszűrő - F7 a befúváshoz epm % - G4 az elszíváshoz epm 10 50%. Beépített műanyag előszűrő, tisztítása egyszerűen mosással lehetséges. Szűrőfelügyelet nyomáskülönbség-határolóval. Entalpia-visszanyerő csatlakoztatásra kész elektronikája beépített fordulatszám-szabályozással az automatikus üzemhez, hálózati vezetékkel és adatkábellel (3 m) a beltéri egységhez történő csatlakoztatáshoz (vevő oldali feladat), RJ 45-ös csatlakozóval. Szükséges tartozékok: Standard beltéri egység BG02 vagy Formatervezett, beltéri egység BG03 kibővített funkciókkal (idő, CO 2 -program, stb.) Javasolt tartozékok Rezgéscsillapító Opció Aktív hideg -visszanyerés (CoolVent opció) Befúvottlevegő aktívszénszűrő Szállítás Lakásszellőztető készülék készre szerelve, becsomagolva. Üzembe helyezés Az üzembe helyezést a Hoval szakembere végzi levegőmérési adatok dokumentálásával Helyszíni szerelés 8-eres CAT5-Patch típusú összekötőkábel (párhuzamos, nem keresztezett). A lakásszellőztető készülék és a beltéri kezelőegység közötti villamos vezeték kiépítése a vevő feladata. RJ 45 és 230V dugaljak szerelése Névleges adatok: HomeVent comfort FR (150) térfogatárama (90 Pa külső nyomásnál) 150 m³/h 98 m 3 /h referencia-térfogatáram esetén, 50 Pa külső nyomásnál: Hőmérsékletarány 86 % Páratartalom-arány 91 % Hőkészenléti fok/ Entalpia-különbség 130 %-ig Villamos teljesítményfelvétel 29 W Engedély Bevizsgálva: Luzerni Főiskola, EN szerint Alkalmazás A HomeVent lakásszellőztető készülék szigetelt épületen belüli lakóhelyiségek központilag szabályozott szellőztetését látja el. A lakásszellőztető készülék a HomeVent szellőztető rendszer része, amely az alábbi feladatokat látja el: lakótér ellátása friss levegővel, az elhasznált levegő eltávolítása (CO 2, aeroszolok, nedvesség, szagok,...), energia-megtakarítás az érezhető és rejtett hő vissza nyerése által, a betáplált frisslevegő tisztítása finompor szűrővel. A készülék kezelését és karbantartását a ház lakója, a szerviz és javítási munkálatokat pedig a szakszerviz végezheti el. 11-3

4 Hoval HomeVent comfort FR (150) Termékleírás Felépítés Készülékház A kétrétegű készülékház szinterezett alucink lemezből készül (piros színben). Az alucink lemez belső héja a külső héjtól elkülönített, így nem alakulhatnak ki hőhidak. Az előlap két felcsavarozott, többrétegű, tömítéssel ellátott revíziófedélből áll. A revíziófedélbe tömítéssel és gyorszárakkal két szűrőfedél csatlakozik. A kiváló minőségű 30 mm vastag hőszigetelő anyag poliuretán (PUR, lambda: 0,025 W/ mk). A készü lék belső tere sima (fémfelület) és tisztításnál könnyen hozzáférhető. A helyszíni rögzítés rezgéscsillapítóval ellátott rögzítőelemmel történik. Csatlakozó csonkok befúvott és elszívott levegőhöz (1) Műanyagkötéssel kialakított 150 mm átmérőjű csőcsatlakozás kettős EPDM-tömítéssel ellátva. Elektronika (2) A szellőztető berendezés villásdugós csatlakozású. Az elektronika az alábbiakat tartalmazza: hálózati kábel (3 m hosszú), hálózati csatlakozó beépített biztosítékkal, mikroprocesszoros elektronika. A beépített elektromos egységek kábelei dugós csatlakozásúak. A revíziófedél területén csak kisfeszültséget alkalmazunk (24 V). Befúvottlevegő-szűrő (3) A befúvottlevegő-szűrő egy pollen-finomporzsákszűrő szintetikus szűrőanyaggal (F7-es szűrési osztály, epm %), amely a szűrőházból a tömítéssel együtt kihúzható. A szűrőcsere egyszerűen (szerszámok nélkül) végrehajtható. Szűrőfelügyelet (4) Beépített nyomáskülönbség-határoló a be fúvott levegő-szűrő felügyeletére. Entalpia-visszanyerő (szorpciós forgódob) (5) Az entalpia-visszanyerő egység kihúzható kivitelben készül. Burkolata nagy hatékonyságú hőszigeteléssel (PUR-hab) ellátott alucinklemez. A szorpciós forgódob (alumínium, ioncserélő gyantával és antibakteriális bevonattal) kívülről radiálisan és axiálisan is csapágyazott. Hajtása külsőfogazású műanyaggyűrű révén, bolygóműves egyenáramú motorra szerelt műanyag hajtó fogaskerék közvetítésével történik. A fordulatszám szabályozott és ellenőrzött. A forgódobos entalpia-visszanyerő és a készülékház közötti légzárást kétrétegű, elasztikus, tartós tömítő anyag biztosítja Befúvott levegő Külső levegő Elszívott levegő Távozó levegő Ventilátorok (6,9) A külsőlevegő- és távozólevegő-ventilátorok nagyhatékonyságú, hátrahajló lapátozású járókerekekkel és egyenáramú motorokkal és rezgéscsillapítós motorrögzítéssel szereltek. Előszűrő (7) Lemosható poliamid háló műanyag keretben. A szűrőházból kihúzható, cseréje és tisztítása egyszerűen (szerszámok nélkül) végrehajtható. Csatlakozó csonkok külső és távozó levegőhöz (8) Műanyagkötéssel kialakított 150 mm átmérőjű csőcsatlakozás kettős EPDM-tömítéssel ellátva. Elszívottlevegő-szűrő (10) Az elszívottlevegő-szűrő durvapor-zsákszűrő szintetikus szűrőanyaggal (G4-es szűrési osztály, epm %), amely a szűrőházból a tömítéssel együtt kihúzható. A szűrőcsere egyszerűen (szerszámok nélkül) végrehajtható A következő beltéri egységeket a HomeVent comfort FR (150) üzemeléséhez dolgoztuk ki: Standard beltéri egység BG02 A beltéri egység kijelző- és kezelőszervekkel ellátott, egyszerű műanyag házból áll, falra szerelhető kivitelben. Falra szerelhető, formatervezett beltéri egység BG03, érintőképernyővel A beltéri egység modern, formatervezett, fehér színű műanyag házból áll. Üveg előlap színes, kapacitív, érintőképernyős LCDkijelzővel. Kibővített funkciókkal ellátott (idő-, CO 2 -program, stb.). A beltéri egység falra szerelhető kivitelben készült. Falba süllyeszthető, formatervezett beltéri egység BG03, érintőképernyővel A beltéri egység modern, formatervezett, fehér színű műanyag házból áll. Üveg előlap színes, kapacitív, érintőképernyős LCDkijelzővel. Kibővített funkciókkal ellátott (idő-, CO 2 -program, stb.). A beltéri egység falba süllyeszthető kivitelben készült. Minden beltéri egységnél (BG02, BG03 fali szerelésű, BG03 falba süllyesztésre) az adatkábel csatlakozása a szellőztető berendezéshez RJ45-ös csatlakozóval történik. Rezgéscsillapító A szellőzőkészülék rezgéscsillapított rögzítéséhez szükséges. Ez a tartozék 4 db, csavarokkal szerelt gumiütközőből és különféle rögzítő sínekből áll minden beépítéshez. CoolVent opció Aktívan vezérelt hideg -visszanyerés klimatizált helyiségek energiatakarékos frisslevegőellátásához. Beépítését az üzembe helyezéskor a Hoval szakszerviz végzi. Aktívszénszűrő opció Nagyteljesítményű Z-szűrő (epm %) magas hatásfokkal különböző részecskék (pollen, finompor), valamint gáz halmazállapotú károsanyagok és szagok (mezőgazdaság, utcai forgalom) ellen. Behelyezése a standard befúvottlevegő-szűrő helyére. 11-4

5 Hoval HomeVent comfort FR (150) Termékleírás Működés A külsőlevegő-ventilátor légcsatornán keresztül beszívja a külső levegőt, amit első lépcsőben egy rovarszűrő megszűr. A külsőlevegő-ventilátor után közvetlenül zajcsillapítóval egybeépített diffúzort építünk be. Az ezután kapcsolt entalpia-visszanyerőben történik a levegő melegítése vagy lehűtése és nedvesítése. A hő- és páratartalom-visszanyerés mértéke függ az elszívott és a külső levegő közötti hőmérséklet- és páratartalom-különbségtől, valamint a forgódob fordulatszámától. Végezetül egy pollen- és finompor-szűrő szűri meg a már előkezelt külsőlevegőt. A távozólevegő-ventilátor egy durva-porszűrőn keresztül elszívja az elhasznált helyiséglevegőt. Az entalpia-vissza nyerő kivonja az elszívott, használt levegő hő- és páratartalmát, majd átadja a friss befúvott levegőnek. A kettős öblítőkamrában az együttforgó levegő a távozólevegő-oldalra terelődik. A beszabályozott ventilátorok külsőlevegőoldali túlnyomás és elszívóoldali vákuum miatt nem keveredhet a befúvott levegő az elszívott levegővel. Ezt a funkciót az elektronika automatikusan felügyeli. A külsőlevegő- és az elszívottlevegő-ventilátorok vezérlése egymástól független. A külső/befúvott levegő és az elszívott/ távozó levegő munkaponti beállítása az üzembe helyezés során történik. Az elektronika az alábbi funkciókat látja el: A forgódobos entalpia-visszanyerő fordulatszámát a külső levegő hőmérséklete vezérli. Ennek megfelelően változik a hő- és páratartalom-visszanyerés. Ha nem klimatizált a lakás, nyáron a minimális forgódob-fordulatszámot állítja be, így a hőés páratartalom-visszanyerés a nullához közelít. A beltéri egység páratartalom szabályozója módosítja a térfogatáramot. Állandóan felügyeli a ventilátorok működését és azok meg hibásodása esetén a készüléket zavar üzemmódba kapcsolja (a ventilátorok és az entalpia-visszanyerő is kikapcsol). A befúvottlevegő-szűrők elszennyeződése esetén a nyomáskülönbség-kapcsoló a beltéri egységen zavart jelez. 1 Előszűrő 2 Külsőlevegő-ventilátor 3 Entalpiavisszanyerő-egység 4 Befúvottlevegő-szűrő 5 Elektronika 6 Beltéri egység BG02 vagy BG03 7 Elszívottlevegő-szűrő 8 Távozólevegő-ventilátor 8 7 M Távozó levegő M M t + x G4 p Elszívott levegő Külső levegő F7 Befúvott levegő

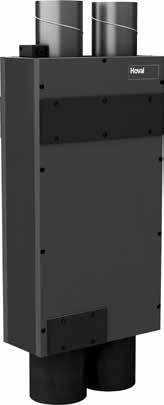

6 Hoval HomeVent comfort FR (150) Cikkszámok Szellőztető készülék Cikkszám A + HomeVent comfort FR (150) Nagyhatékonyságú hő- és páratartalom-visszanyeréssel, különböző elhelyezési lehetősé ggel, szigetelt épületen belüli lakóhelyisé gek hez. Kompakt készülék tisztítható rovarráccsal, valamint hálózati- és összekötő kábellel (3 m) a kezelőkészülékhez. Típus Névl. térfogatáram Külső nyomás m 3 /h Pa HomeVent comfort FR (150) A HomeVent működéséhez beltéri egység feltétlenül szükséges. Szükséges tartozékok Standard beltéri egység BG02 A beltéri egység kijelző- és kezelőszervekkel ellátott, egyszerű műanyag házból áll, falra szerelhető kivitelben. Az adatkábel csatlakozása a szellőztető berendezéshez RJ45-ös csatlakozóval történik Formatervezett beltéri egység BG03 falra történő szerelésre Modern, formatervezett, fehér színű műanyag házból áll. Üveg előlap színes, kapacitív, érintőképernyős LCD-kijelzővel. Kibővített funkciókkal ellátott (idő-, CO 2 -program stb.). Az adatkábel csatlakozása a szellőztető berendezéshez RJ45-ös csatlakozóval történik. A beltéri egység falra szerelhető kivitelben készült és a már meglévő készüléknél utólagosan is felszerelhető Formatervezett beltéri egység BG03 falba süllyesztésre Modern, formatervezett, fehér színű műanyag házból áll. Üveg előlap színes, kapacitív, érintőképernyős LCD-kijelzővel. Kibővített funkciókkal ellátott (idő-, CO 2 -program stb.). Az adatkábel csatlakozása a szellőztető berendezéshez RJ45-ös csatlakozóval történik. A beltéri egység falba süllyeszthető kivitelben készült Betétidom A BG03 dobozának helyét készíti elő a vakolat alá süllyesztés megkönnyítésére, sztiroporból, mérete 130 x 87 x 30 mm

7 Hoval HomeVent comfort FR (150) Cikkszámok Javasolt tartozékok CoolVent hidegvisszanyerés Aktívan vezérelt hideg -visszanyerés klimatizált helyiségek energiatakarékos frisslevegőellátásához. Beépítését az üzembe helyezéskor a Hoval szakszerviz végzi. Cikkszám Állvány GS-150 Pirosra festett acél, 4 rezgéscsillapító és állítható lábak Magasság: mm Rezgéscsillapító A szellőzőkészülék rezgéscsillapított rögzítéséhez szükséges. Ez a tartozék 4 db szögvasból és 4 db csavarokkal szerelt rezgéscsillapítóból áll. Vízszintes szerelés falra S-WH Függőleges szerelés falra S-WV Ez a tartozék 2 db szögvasból és 4 db csavarokkal szerelt rezgéscsillapítóból áll. Mennyezeti szerelés S-D Ez a tartozék 4 db csavarokkal szerelt rezgéscsillapítóból áll. Padlózati szerelés S-B Elosztódoboz VTB x75 2R Alucink lemez ház 2 x DN 150-es csatlakozócsonkkal 12 x DN 75-ös csatlakozócsonkkal Belső zajszigeteléssel (befúvott- és elszívottlevegő oldalon), revíziófedéllel Behelyezhető blende csatlakozónként Mérete: 400 x 594 x 213 mm (h x sz x m) Szűrő comfort FR (150) típushoz Befúvottlevegő-szűrő FR (150)-hez Pollen-finompor-kazettásszűrő, F7-es szűrési osztály epm % Aktívszénszűrő befúvott levegőhöz FR (150)-hez Rendkívül hatékony Z-szűrő pollenek, finompor, gáznemű szennyező anyagok, szagok, stb. ellen. F7-es szűrési osztály, epm10 52 % Befúvottlevegő-szűrő változata ,00 Elszívottlevegő-szűrő FR (150)-hez Durvapor-kazettásszűrő G4-es szűrési osztály, epm10 50 % Szolgáltatások Kötelező üzembe helyezés A Hoval szerviz általi üzembe helyezés a garancia előfeltétele. 11-7

8 Hoval HomeVent comfort FR (150) Műszaki adatok HomeVent comfort FR (150) Max. térfogatáram (90 Pa külső nyomásnál) frisslevegő / távozólevegő m³/h 150 befúvott-/ elszívottlevegő m³/h 150 Max. külső nyomás (100 m³/h esetén) Pa 260 Légteljesítmény beállítása % Relatív páratartalom beállítási tartománya % Villamos csatlakozás Feszültség (AC) V 230 Frekvencia Hz 50 Max. áramfelvétel A 0,5 cos ρ (középérték) 0,55 Védettségi fokozat IP 40 Teljesítményfelvétel W 29 (98 m³/h-nál, 50 Pa külső nyomásnál) Hőkészenléti fok % (DIN 4719 szerint) Hőmérsékletarány % 86 (98 m³/h-nál) Páratartalom-arány % 91 (98 m³/h-nál) Teljesítményszám 10,2 Szűrési osztály (ISO szerint) Befúvottlevegő-szűrő epm % Elszívottlevegő-szűrő epm % Hangteljesítmény (98 m³/h-nál, 50 Pa külső nyomásnál) részletes adatokat lásd a következő oldalakon Burkolat db(a) 41 Külsőlevegő-csatlakozás db(a) 61 Befúvottlevegő-csatlakozás db(a) 54 Elszívottlevegő-csatlakozás db(a) 55 Távozólevegő-csatlakozás db(a) 63 Szivárgási veszteség belső % 1 külső % 1,46 Netto tömeg kg 45 Alkalmazhatósági határok fix beépítés mellett, időjárásvédett (EN ), 3K5 az EN szerint Környezeti hőmérséklet C Környezeti relatív páratartalom % Harmatpont-hőmérséklet az épületben külső klíma (EN ) szerint C < 12 Belépő külső levegő hőmérséklete C Belépő külső levegő relatív páratartalma % 5 95 Elszívottlevegő-hőmérséklet C 5 35 Elszívott levegő páratartalma % Elszívott levegő max. páratartalma g/kg

9 Hoval HomeVent comfort FR (150) Műszaki adatok Légteljesítmény jelleggörbéje 300 Sűrűség 1,2 kg/m³ p ext A levegő térfogatáramok külső nyomásveszteség összege az adott légteljesítménynél. 250 % Térfogatáram 100 % 200 p ext [Pa] % 80 % % Munkatartomány 60 % % 50 % Térfogatáram befúvott-/távozó levegő [m³/h] A villamos teljesítményfelvétel diagramja Hőmérsékleti és páratartalom-arány Sűrűség 1,2 kg/m³ 90 Páratartalom-arány η x, su p el [W] p ext = 150 Pa p ext = 100 Pa p ext = 50 Pa η su [%] Hőmérséklet-arány η θ, su Térfogatáram befúvott-/távozó levegő [m³/h] Térfogatáram befúvott-/távozó levegő [m³/h] 11-9

10 Hoval HomeVent comfort FR (150) Műszaki adatok Hangteljesítmények Burkolat Térfogatáram [m 3 /h] Külső nyomás L WOkt [db] oktávsávonként [Hz] [Pa] k 2k 4k 8k L WA [db(a)] Külső levegő Térfogatáram [m 3 /h] Külső nyomás L WOkt [db] oktávsávonként [Hz] [Pa] k 2k 4k 8k L WA [db(a)] Befúvott levegő Térfogatáram [m 3 /h] Külső nyomás L WOkt [db] oktávsávonként [Hz] [Pa] k 2k 4k 8k L WA [db(a)] Elszívott levegő Térfogatáram [m 3 /h] Külső nyomás L WOkt [db] oktávsávonként [Hz] [Pa] k 2k 4k 8k L WA [db(a)] Távozó levegő Térfogatáram Külső nyomás L WOkt [db] oktávsávonként [Hz] L WA [m 3 /h] [Pa] k 2k 4k 8k [db(a)]

11 Hoval HomeVent comfort FR (150) Méretek HomeVent comfort FR (150) lakásszellőztető készülék méretei Távozó levegő FOL AUL Külső levegő ABL Elszívott levegő 2 4 ZUL Befúvott levegő Ø * Ø150 FOL Távozó levegő AUL Külső levegő ABL Elszívott levegő Befúvott levegő ZUL 1 Villamos csatlakozás helyszükséglet a finombiztosíték cseréjéhez 2 Szerelőnyílás befúvó- /elszívószűrőhöz gyorszárral 3 Szerelőnyílás rovarszűrő rácshoz gyorszárral 4 Csavarozott revíziófedél A karbantartás és felülvizsgálat elvégzése történhet elölről és hátulról - rugalmas szerelési * Helyigény szűrőcseréhez és szervizmunkákhoz 11-11

12 Hoval HomeVent comfort FR (150) Méretek Szerelés rezgéscsillapítóval Függőleges szerelés falra S-WV Vízszintes szerelés falra S-WH A metszett 1 1 A metszett Távolság 500 mm B metszett Távolság 1142 mm B metszett Mennyezeti szerelés S-D Padlózati szerelés S-B 1 1 Távolság 1248 mm A metszett 1 A rögzítő sín a készülék szállítási terjedelmébe tartozik Minden beépítési mód lehetséges!

13 Hoval HomeVent comfort FR ( ) lakásszellőztető készülék Termékleírás HomeVent comfort FR ( ) típusú lakásszellőztető készülék Lakásszellőztető készülék szabályozható hő- és páratartalom-visszanyeréssel, különböző elhelyezési lehetőségekkel, minden beépítési módhoz, beltéri és kültéri felállításhoz A burkolat belső borítása kiváló minőségű hő- és zajszigeteléső anyag EPP-ből A burkolat külső borítása porszórt alucink lemez A burkolat bal és jobb oldali felszereléshez egyaránt alkalmas (a készülék belseje mindkét oldalról megközelíthető) Fordulatszám-szabályozott rotációs entalpia-visszanyerő 2 db, hátrahajló lapátozású EC-ventilátor (15-100% között fokozatmentesen beállítható) Kiváló minőségű Z-levegőszűrő - F7 a befúváshoz epm % - G4 az elszíváshoz epm 10 50%. Beépített előszűrő Szűrőfelügyelet Csatlakoztatásra kész elektronika Előmelegítés és kondenzátum elvezetés nem szükséges Adatok: szín: piros méretek 1000 / 580 / 374 mm tömeg: 33 kg villamos csatlakozás 230V / 50 Hz, IP 40 Szükséges tartozékok: Standard beltéri egység BG02 vagy TopTronic E comfort plus beltéri egység Opció Levegőminőség-érzékelő Aktív hideg -visszanyerés (CoolVent opció) Szerelőkészlet Aktívszénszűrő befúvott levegőhöz Szállítás Lakásszellőztető készülék készre szerelve, becsomagolva. A+ A+ A+ Engedély Bevizsgálva: Luzerni Főiskola, EN szerint TÜV München, EN szerint Típus Térfogatáram Hőkészenléti fok m 3 /h HomeVent comfort (201) HomeVent comfort (251) HomeVent comfort (301) Üzembe helyezés Az üzembe helyezést a Hoval szakembere végzi levegőmérési adatok dokumentálásával Helyszíni szerelés 8-eres CAT5-Patch típusú összekötőkábel (párhuzamos, nem keresztezett). A lakásszellőztető készülék és a beltéri kezelőegység közötti villamos vezeték kiépítése a vevő feladata. RJ 45 és 230V dugaljak szerelése Alkalmazás A HomeVent lakásszellőztető készülék szigetelt épületen belüli lakóhelyiségek (családi házak, irodák, tárgyalótermek, gardróbok, stb.) központilag szabályozott szellőztetését látja el. A lakásszellőztető készülék a HomeVent szellőztető rendszer része, amely az alábbi feladatokat látja el: lakótér ellátása friss levegővel, az elhasznált levegő eltávolítása (CO 2, aeroszolok, nedvesség, szagok,...), energia-megtakarítás az érezhető és rejtett hő vissza nyerése által, a betáplált frisslevegő tisztítása finompor szűrővel. A készülék kezelését és karbantartását a ház lakója, a szerviz és javítási munkálatokat pedig a szakszerviz végezheti el

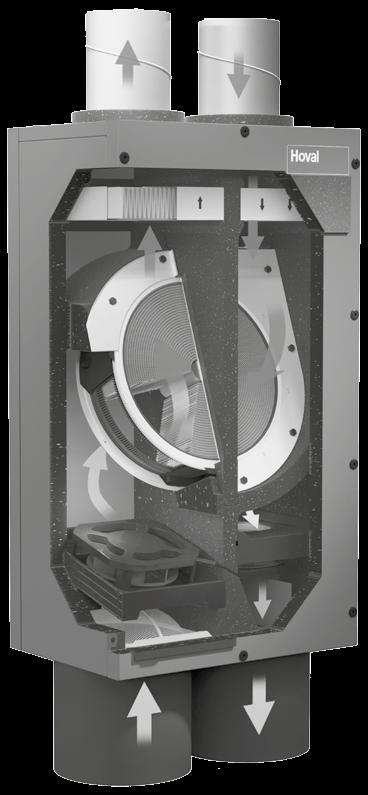

14 Hoval HomeVent comfort FR ( ) Termékleírás Felépítés Energia-visszanyerő A beépített entalpia-visszanyerő egység az elszívott levegő hőjét visszanyeri és a befúvott levegőnek átadja. Ezáltal továbbítja a szenzibilis (hőmérséklet) és látens (nedvesség) energiát. A visszanyerés teljesítménye a külső hőmérséklettől függően 0-100% között szabályozható. Az entalpia-visszanyerő előnyei a következők: hőmérsékleti hatásfok 90%-ig páratartalom hatásfoka 95%-ig fokozatmentesen állítható hő- és páratartalom visszanyerés nincs szükséges előmelegítésre (-20 C-ig) nem keletkezik kondenzátum nincs szükség bypass-ra Levegőszűrés A befúvott levegő két tisztító fázison halad át és így a legmagasabb szintű igényt is kielégíti. A készülékbe történő belépésnél egy mosható szűrő megakadályozza a rovarok, levelek, stb. készülékbe kerülését. A befúvott levegő egy nagyteljesítményű pollen finomszűrőn (F7-es szűrési osztály, epm %) áramlik át. Az üzemeltetőt üzenet figyelmezteti a szűrőcsere szükségességére. Lehetőség van VOC levegőminőség-érzékelők szállítására, amely révén a befúvott- és elszívott levegő minőségét ellenőrizheti, beleértve a közvetlen hatást a befúvott- és elszívott levegő mennyiségére. Levegőszállítás A két hátrahajló lapátozású, EC-egyenáramú motorokkal ellátott radiál ventilátor végzi a légszállítást. A csúcstechnológiás anyagból készült járókerék optimális áramlási technológiája csendes működést biztosít. A motorba beépített elektronika a légszállítás % közötti nagyon finom beállítását teszi lehetővé. A kialakítás olyan, hogy az elszívott levegő nem kerül a befúvott levegőbe. Téli teljesítmény A beépített entalpia-visszanyerőnek köszönhetően a készülékben nem keletkezik kondenzátum. Ezáltal jégesedés nem lehetséges. -20 C külső hőmérsékletig nincs szükség előmelegítésre (elektromos fűtés). A levegő mennyiségét nem kell csökkenteni. Az energia-visszanyerés olyan magas, hogy nincs szükség utómelegítésére. Nyári üzemmód Egy előre meghatározott külső hőmérséklettől az energia-visszanyerés 0%-ra állítható. Ez nyáron és az átmeneti időszakban éjszakai hűtést (szabad hűtés) tesz lehetővé. Nem szükség meghajtómotoros csappantyúval ellátott bypass-ágra. Ezen túlmenően a Coolvent opcióval aktív hideg -visszanyerés lehetséges klimatizált épületekben, azaz a forró külső levegőt a szabályozott elszívott levegő lehűti és szárítja. Szerelés A HomeVent szellőztető készüléket kompakt konstrukció jellemzi. A szervizeléshez hozzáférés mindkét oldalról lehetséges. A készülékben nem keletkezik kondenzátum, s ennek köszönhetően bármilyen beépítési pozíció lehetséges. A különböző felszerelési módokhoz a megfelelő szerelési készletet ajánljuk rezgéscsillapítóval. Standard beltéri egység BG02 E A beltéri egység kijelző- és kezelőszervekkel ellátott, egyszerű műanyag házból áll, falra szerelhető kivitelben. A két forgató nyomógombbal beállítható a levegő mennyisége és a maximális páratartalom. A Party-gomb korlátozott ideig történő megnövelt levegőmennyiség beállítását lehetővé teszi. A beltéri egység csatlakozása a HomeVent szellőztető berendezéshez RJ45- ös csatlakozóval történik. TopTronic E comfort plus beltéri egység A TopTronic E comfort plus beltéri egység választható módon fekete vagy fehér színben kapható. Kezelése színes érintőképernyőn (4,3") keresztül történik. Csatlakozása a HomeVent szellőztető berendezéshez RJ45-ös csatlakozóval vagy dugaszolható csatlakozókkal (max. 0,75 mm 2 ) történik). A beltéri egység egy kerettel a falra szerelhető, vagy a falba süllyeszthető. az összes Bus-ra csatlakoztatott Hoval készülék kezelése jogosultságkezelés a kezeléshez a szellőztető rendszer hatékony szabályozása a napi programokkal különböző kezdőképernyő-stílus közötti választás lehetősége az üzembe helyezéskor a vevő igényeihez szabott, konfigurálható képernyőn a következő elemek megjelenítésére: dátum és idő holdfázisok aktuális térfogatáram % maximális páratartalom % aktív napi-, illetve heti program az aktuális levegőminőség kijelzése, valamint az épületen kívül egy színes marker alapján (erre a célra opcionális VOC levegőminőség-érzékelők felszerelése szükséges) az aktuális időjárás, illetve időjárás-előrejelzés kijelzése (csak TopTronic online-nal kombinálva lehetséges) Levegőminőség Opcióként 1 vagy 2 VOC levegőminőség-érzékelő szerelhető a készülékbe az üzembe helyezéskor. Ezen kívül a befúvottlevegőoldalra egy aktívszénszűrő építhető be opcionálisan. Az aktívszénszűrő vagy a VOC levegőminőség-érzékelők folyamatosan felügyelik a levegőben az illékony, szerves komponenseket és a ventilátorok fordulatszámával szabályozzák a be- és kilépő levegő mennyiségét. Az eredmény az épület legkiválóbb levegőminősége minimális energiafelvétel mellett. VOC levegőminőség-érzékelő az elszívottlevegő-oldalon. Az elszívott levegőben folyamatosan figyeli a szagokat, a dohányfüstöt, a tisztítószereket, stb. Ha azok koncentrációja meghalad egy bizonyos értéket, a levegő mennyiségét ennek megfelelően megnöveli. Az érzékenység 3-fokozatban választható. A levegőminőséget a TopTronic E comfort plus beltéri egység kijelzi: zöld szín (jó levegő), narancs szín (enyhén szennyezett levegő), piros (rossz levegő). VOC levegőminőség-érzékelő a befúvottés az elszívottlevegő-oldalon. A befúvottés az elszívott levegőben folyamatosan figyeli a szagokat, a dohányfüstöt, a tisztítószereket, stb. Ha az elszívott levegőben azok koncentrációja meghalad egy bizonyos értéket, a levegő mennyiségét ennek megfelelően megnöveli. Ha a befúvott levegőben azok koncentrációja meghalad egy bizonyos értéket, a levegő mennyiségét ennek megfelelően csökkenti. Az érzékelő a magasabb értékkel elsőbbséget élvez. Az érzékenység 3-fokozatban választható. A befúvott- és az elszívottlevegő minőségét a TopTronic E comfort plus beltéri egység kijelzi: zöld szín (jó levegő), narancs szín (enyhén szennyezett levegő), piros (rossz levegő) Aktívszénszűrő helyett a standard levegőszűrő is alkalmazható. Ez egy nagy teljesítményű szűrőt (F7- es szűrési osztály, epm %) jelent, ami nagy hatékonysággal bír pollen, por, stb. részecskék ellen, valamint a gáznemű szennyező anyagokkal és szagokkal (mezőgazdaság, közúti közlekedés, stb.) szemben. Hűtés A CoolVent opcióval a meleg külső levegőt lehet lehűteni, amennyiben a helyiségben a hűtés működik, a meleg külső levegőből az entalpia-visszanyerő kivonja a hőt és a hideg, elszívott levegőhöz adja. Ezáltal a légkondicionáló szükséges teljesítménye csökken, a hatékonysága 85%os. A CoolVent funkció beépítése az üzembe helyezéskor történik

15 Hoval HomeVent comfort FR ( ) Termékleírás Működés A külsőlevegő-ventilátor légcsatornán keresztül beszívja a külső levegőt, amit első lépcsőben egy előszűrő megszűr. Az entalpia-viszszanyerőben történik a levegő melegítése vagy lehűtése és nedvesítése. A hő- és páratartalom-visszanyerés mértéke függ az elszívott és a külső levegő közötti hőmérséklet- és páratartalom-különbségtől, valamint a forgódob fordulatszámától. Végezetül egy pollen- és finompor-szűrő szűri meg a már előkezelt külsőlevegőt. A távozólevegő-ventilátor durva-porszűrőn keresztül elszívja az elhasznált helyiséglevegőt. Az entalpia-vissza nyerő kivonja az elszívott, használt levegő hő- és páratartalmát, majd átadja a friss befúvott levegőnek. Az elektronika az alábbi funkciókat látja el: Az entalpia-visszanyerő fordulatszámát a külső levegő hőmérséklete vezérli. Ennek megfelelően változik a hő- és páratartalom-visszanyerés. Ha nem klimatizált a lakás, nyáron a minimális forgódob-fordulatszámot állítja be, így a hő- és páratartalom-visszanyerés a nullához közelít. A beltéri egység páratartalom szabályozója módosítja a térfogatáramot. Állandóan felügyeli a ventilátorok működését és azok meg hibásodása esetén a készüléket zavar üzemmódba kapcsolja, a beltéri egységen zavart jelez. A beszabályozott ventilátorok külsőlevegőoldali túlnyomás és elszívóoldali vákuum miatt nem keveredhet a befúvott levegő az elszívott levegővel. 1 Előszűrő 2 Külsőlevegő-ventilátor 3 Külsőlevegő-érzékelő 4 Entalpiavisszanyerő-egység 5 Külsőlevegő-VOC-érzékelő 6 Befúvottlevegő-szűrő 7 Elszívottlevegő-szűrő 8 Elszívottlevegő-VOC-érzékelő 9 Páratartalom-érzékelő 10 Elektronika 11 Elszívottlevegő-érzékelő 12 Távozólevegő-ventilátor 13 Beltéri kezelőegység BG02 E vagy TopTronic E comfort plus Távozó levegő Elszívott levegő Külső levegő Befúvott levegő

16 Hoval HomeVent comfort FR ( ) Cikkszámok Szellőztető készülék Cikkszám A + A + A + HomeVent comfort FR ( ) Nagyhatékonyságú hő- és páratartalom-visszanyeréssel, különböző elhelyezési lehetősé ggel, tisztítható előszűrővel, valamint hálózati- és öszszekötő kábellel (3 m) a kezelőkészülékhez. Típus Névl. térfogatáram Külső nyomás m 3 /h Pa* HomeVent comfort FR (201) HomeVent comfort FR (251) HomeVent comfort FR (301) Szükséges tartozékok TopTronic E beltéri egység HomeVent comfort FR ( ) típushoz Minden Bus-rendszerre csatlakoztatott Hoval szellőztető készülék, fűtési- és HMV-kör kezelésére. A vevő igényei szerint konfigurálható kezdőképernyővel. A aktuális belső és az épületen kívüli levegőminőségének kijelzése (csak beépytett VOC-érzékelővel lehetséges), valamint az aktuális időjárás, ill. időjárás előrejelzés (csak a TopTronic E online-nal történt kombináció esetén) kijelzéssel. A Hoval Bus-rendszerre történő csatlakoztatás RJ45-ös csatlakozóval vagy sorkapcsokon keresztül (max. 0,75 mm²),. Színes érintőképernyő 4,3 coll. TopTronic E comfort plus kezelőegységből, szerelőkeretből, Designkeretből, fali adapterből és szerelőanyagokból áll. comfort plus fehér színben comfort plus fekete színben Standard beltéri egység BG02 E A beltéri egység kijelző- és kezelőszervekkel ellátott, egyszerű műanyag házból áll, falra szerelhető kivitelben. A Hoval Bus-rendszerre történő csatlakoztatás RJ45-ös csatlakozóval Javasolt tartozékok Levegőminőség-érzékelő VOC 2 db beépítése lehetséges (befúvott- és elszívottlevegő) Összekötése csak a TopTronic E comfort plus beltéri egységgel lehetséges Beépítését az üzembe helyezéskor a Hoval szakszerviz végzi. Levegőminőség-érzékelő CO 2 Beépítéseaz elszívottlevegő-oldalra Összekötése csak a TopTronic E comfort plus beltéri egységgel lehetséges Beépítését az üzembe helyezéskor a Hoval szakszerviz végzi CoolVent opció Aktívan vezérelt hideg -visszanyerés klimatizált helyiségek energiatakarékos frisslevegőellátásához. Beépítését az üzembe helyezéskor a Hoval szakszerviz végzi

17 Hoval HomeVent comfort FR ( ) Cikkszámok Cikkszám Állvány GS Pirosra festett acél, 4 rezgéscsillapító és állítható lábak Magasság: mm Szerelőkészlet Pirosra lakkozott acél rögzítő sín, rezgésszigeteléssel Vízszintes szerelés falra Függőleges szerelés falra Mennyezeti szerelés Padlózati szerelés Padlózaton, peremre állításra 4 rezgéscsillapító ponttal 80x60x30 mm Zajcsillapító doboz SDB DN 150-es csatlakozócsonk 400 x 560 x 374 mm Zajcsillapító test (befúvott- és elszívottlevegő) Elosztódoboz VTB x 75 HomeVent comfort FR (201)-hez Alucink lemez ház 2 x DN 150-es csatlakozócsonkkal 12 x DN 75-ös csatlakozócsonkkal Belső zajszigeteléssel (befúvott- és elszívottlevegő oldalon), revíziófedéllel Behelyezhető blende csatlakozónként Mérete: 400 x 560 x 374 mm (h x sz x m) Elosztódoboz VTB x 90 HomeVent comfort FR (201, 251)-hez Alucink lemez ház 2 x DN 150-es csatlakozócsonkkal 12 x DN 90-es csatlakozócsonkkal Belső zajszigeteléssel (befúvott- és elszívottlevegő oldalon), revíziófedéllel Behelyezhető blende csatlakozónként Mérete: 400 x 560 x 374 mm (h x sz x m) Elosztódoboz VTB x 75 1R Betonba történő beépítéshez, 91 mm magas Alucink lemez ház revíziófedél nélkül, 2 x DN 150-es csatlakozócsonk (befúvott- és elszívottlevegő oldalon 2 x DN 180-as csatlakozócsonk (hátul), 7 x DN 75-ös befúvottlevegő csonk (4x elöl és 3x oldalt) 7 x DN 75-ös elszívottlevegő csonk (4x elöl és 3x oldalt) Elosztódoboz VTB x 75 3R HomeVent comfort FR (251, 301)-hez Alucink lemez ház 2 x DN 150-es fő csatlakozócsonkkal 18 x DN 75-ös csatlakozócsonkkal Belső zajszigeteléssel (befúvott- és elszívottlevegő oldalon), revíziófedéllel Mérete: 480 x 560 x 381 mm (h x sz x m)

18 Hoval HomeVent comfort FR ( ) Cikkszámok Szűrő comfort FR típushoz Befúvottlevegő-szűrő FR ( )-hez Nagyfelületű pollen-finompor-z-szűrő, F7-es szűrési osztály epm % Cikkszám Aktívszénszűrő befúvott levegőhöz FR ( )-hez Rendkívül hatékony Z-aktívszénszűrő pollenek, finom por, gáznemű szennyező anyagok, szagok, stb. ellen. F7-es szűrési osztály epm10 52 % Elszívottlevegő-szűrő FR ( )-hez Nagyfelületű durvapor-z-szűrő G4-es szűrési osztály, epm10 50 % Szolgáltatások Kötelező üzembe helyezés A Hoval szerviz általi üzembe helyezés a garancia előfeltétele

19 Hoval HomeVent comfort FR ( ) Műszaki adatok HomeVent comfort FR ( ) Max. térfogatáram (100 Pa külső nyomásnál) comfort FR (201) comfort FR (251) comfort FR (301) m³/h Szabályozható légteljesítmény m³/h Relatív páratartalom beállítási tartománya % Villamos csatlakozás Feszültség (AC) V 230 Frekvencia Hz 50 Max. áramfelvétel A 0,76 1,04 1,23 cos ρ (középérték) 0,44 0,44 0,48 Védettségi fokozat IP 40 Teljesítményfelvétel W (70%-os max. térfogatáramnál, 50 Pa külső nyomásnál) Hőkészenléti fok % (DIN 4719 szerint) Hőmérsékletarány % (70%-os max. térfogatáramnál) Páratartalom-arány % (70%-os max. térfogatáramnál) Fajlagos ventilátorteljesítmény W/m³/h 0,26 0,27 0,28 (70%-os max. térfogatáramnál) Szűrési osztály (EN 779 szerint) Befúvottlevegő-szűrő epm % Elszívottlevegő-szűrő epm % Hangteljesítmény részletes adatokat lásd a következő oldalakon Szivárgási veszteség (EN szerint) belső % < 1 külső % 1,64 1,31 1,09 Netto tömeg kg 33 Alkalmazhatósági határok beépítéshez, időjárásvédett (EN ), 3K5 az EN szerint Környezeti hőmérséklet C Környezeti relatív páratartalom g/kg max. 15 Harmatpont-hőmérséklet az épületben belső klíma szerint C < 15 Belépő külső levegő hőmérséklete C Belépő külső levegő relatív páratartalma % 5 95 Elszívottlevegő-hőmérséklet C 5 35 Elszívott levegő max. páratartalma g/kg

20 Hoval HomeVent comfort FR ( ) Műszaki adatok Hangteljesítmények HomeVent comfort FR (201) Burkolat Térfogatáram Külső nyomás L W [db] Zajszint L WA befúvott-/ elszívottlev [m 3 /h] [Pa] k 2k 4k 8k 63 Hz... 8 khz [db(a)] Külső levegő Térfogatáram Külső nyomás L W [db] Zajszint L WA [m 3 /h] [Pa] k 2k 4k 8k 63 Hz... 8 khz [db(a)] Befúvott levegő Térfogatáram Külső nyomás L W [db] Zajszint L WA [m 3 /h] [Pa] k 2k 4k 8k 63 Hz... 8 khz [db(a)] Elszívott levegő Térfogatáram Külső nyomás L W [db] Zajszint L WA [m 3 /h] [Pa] k 2k 4k 8k 63 Hz... 8 khz [db(a)] Távozó levegő Térfogatáram Külső nyomás L W [db] Zajszint L WA [m 3 /h] [Pa] k 2k 4k 8k 63 Hz... 8 khz [db(a)] Hangteljesítmény: HomeVent comfort FR (201) + zajcsillapító doboz SDB Befúvott levegő Térfogatáram Külső nyomás L W [db] Zajszint L WA [m 3 /h] [Pa] k 2k 4k 8k 63 Hz... 8 khz [db(a)] Elszívott levegő Térfogatáram Külső nyomás L W [db] Zajszint L WA [m 3 /h] [Pa] k 2k 4k 8k 63 Hz... 8 khz [db(a)] Hangteljesítmény: HomeVent comfort FR (201) + elosztódoboz VTB x 75 Hangteljesítmény: HomeVent comfort FR (201) + elosztódoboz VTB x 90 Befúvott levegő Térfogatáram Külső nyomás L W [db] Zajszint L WA [m 3 /h] [Pa] k 2k 4k 8k 63 Hz... 8 khz [db(a)] Elszívott levegő Térfogatáram Külső nyomás L W [db] Zajszint L WA [m 3 /h] [Pa] k 2k 4k 8k 63 Hz... 8 khz [db(a)]

21 Hoval HomeVent comfort FR ( ) Műszaki adatok Hangteljesítmények HomeVent comfort FR (251) Burkolat Térfogatáram Külső nyomás L W [db] Zajszint L WA befúvott-/ elszívottlev [m 3 /h] [Pa] k 2k 4k 8k 63 Hz... 8 khz [db(a)] Külső levegő Térfogatáram Külső nyomás L W [db] Zajszint L WA [m 3 /h] [Pa] k 2k 4k 8k 63 Hz... 8 khz [db(a)] Befúvott levegő Térfogatáram Külső nyomás L W [db] Zajszint L WA [m 3 /h] [Pa] k 2k 4k 8k 63 Hz... 8 khz [db(a)] Elszívott levegő Térfogatáram Külső nyomás L W [db] Zajszint L WA [m 3 /h] [Pa] k 2k 4k 8k 63 Hz... 8 khz [db(a)] Távozó levegő Térfogatáram Külső nyomás L W [db] Zajszint L WA [m 3 /h] [Pa] k 2k 4k 8k 63 Hz... 8 khz [db(a)] Hangteljesítmény: HomeVent comfort FR (251) + zajcsillapító doboz SDB Befúvott levegő Térfogatáram Külső nyomás L W [db] Zajszint L WA [m 3 /h] [Pa] k 2k 4k 8k 63 Hz... 8 khz [db(a)] Elszívott levegő Térfogatáram Külső nyomás L W [db] Zajszint L WA [m 3 /h] [Pa] k 2k 4k 8k 63 Hz... 8 khz [db(a)] Hangteljesítmény: HomeVent comfort FR (251) + elosztódoboz VTB x 90 Befúvott levegő Térfogatáram Külső nyomás L W [db] Zajszint L WA [m 3 /h] [Pa] k 2k 4k 8k 63 Hz... 8 khz [db(a)] Elszívott levegő Térfogatáram Külső nyomás L W [db] Zajszint L WA [m 3 /h] [Pa] k 2k 4k 8k 63 Hz... 8 khz [db(a)]

22 Hoval HomeVent comfort FR ( ) Műszaki adatok Hangteljesítmények HomeVent comfort FR (301) Burkolat Térfogatáram Külső nyomás L W [db] Zajszint L WA befúvott-/ elszívottlev [m 3 /h] [Pa] k 2k 4k 8k 63 Hz... 8 khz [db(a)] Külső levegő Térfogatáram Külső nyomás L W [db] Zajszint L WA [m 3 /h] [Pa] k 2k 4k 8k 63 Hz... 8 khz [db(a)] Befúvott levegő Térfogatáram Külső nyomás L W [db] Zajszint L WA [m 3 /h] [Pa] k 2k 4k 8k 63 Hz... 8 khz [db(a)] Elszívott levegő Térfogatáram Külső nyomás L W [db] Zajszint L WA [m 3 /h] [Pa] k 2k 4k 8k 63 Hz... 8 khz [db(a)] Távozó levegő Térfogatáram Külső nyomás L W [db] Zajszint L WA [m 3 /h] [Pa] k 2k 4k 8k 63 Hz... 8 khz [db(a)] Hangteljesítmény: HomeVent FR (301) + zajcsillapító doboz SDB Befúvott levegő Térfogatáram Külső nyomás L W [db] Zajszint L WA [m 3 /h] [Pa] k 2k 4k 8k 63 Hz... 8 khz [db(a)] Elszívott levegő Térfogatáram Külső nyomás L W [db] Zajszint L WA [m 3 /h] [Pa] k 2k 4k 8k 63 Hz... 8 khz [db(a)]

23 Hoval HomeVent comfort FR ( ) Műszaki adatok HomeVent comfort FR (201) légteljesítmény jelleggörbéje HomeVent comfort FR (251) légteljesítmény jelleggörbéje 200 Sűrűség 1,2 kg/m³ 200 Sűrűség 1,2 kg/m³ p ext [Pa] 100 p ext [Pa] Térfogatáram befúvott-/távozó levegő [m³/h] Térfogatáram befúvott-/távozó levegő [m³/h] HomeVent comfort FR (301) légteljesítmény jelleggörbéje Sűrűség 1,2 kg/m³ p ext A levegő térfogatáramok külső nyomásveszteség összege az adott légteljesítménynél. p ext [Pa] Térfogatáram befúvott-/távozó levegő [m³/h] Elektromos teljesítmény felvétel HomeVent comfort FR ( ) 180 Sűrűség Dichte 1,2 1,2 kg/m kg/m 3 3 Pel (W) P el [W] P ext = 200 Pa P ext = 150 Pa FR (201) FR (251) FR (301) P ext = 100 Pa P ext = 50 Pa V ZUL bzw. V ABL (m 3 /h) befúvott ill. V elszívott (m 3 /h) 11-23

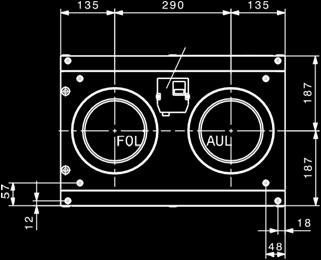

24 Hoval HomeVent comfort FR ( ) Méretek HomeVent comfort lakásszellőztető készülék méretei 1 táv.lev. külső lev. elszívott lev. befúvott lev táv.lev. külső lev. 1 elszívott lev. befúvott lev. 1 Villamos csatlakozás helyszükséglet a finombiztosíték cseréjéhez 2 Szerelőnyílás befúvó-/elszívószűrőhöz 3 Szerelőnyílás 4 Revíziófedél befúvó-/elszívószűrőhöz A karbantartás és felülvizsgálat elvégzése történhet elölről és hátulról ennek köszönhetően bármelyik oldalon rögzíthető a falhoz, mennyezethez. * Helyigény szűrőcseréhez és szervizmunkákhoz 11-24

25 Hoval HomeVent comfort FR ( ) Méretek Szerelés rezgéscsillapítóval Függőleges szerelés falra S-WV 32 A Vízszintes szerelés falra S-WH 35 A A Detail metszet A A metszet A Detail metszet A Hülsenmutter Az anyát a mellékelt wird ersetzt durch besüllyesztett beigelegte fejű anya Senkkopfhülsenmutter. helyettesíti Mennyezeti szerelés S-D Padlózati szerelés S-B Padlózaton, peremre állítás A A Revízióoldalnál visszaállítva Längenabstand Hossztávolság 1095 mm mm A metszet Detail metszet A Detail A A metszet A 23 Minden beépítési mód lehetséges! 11-25

26 Hoval HomeVent comfort FR ( ) Méretek Zajcsillapító doboz SDB Aluzink lemez burkolat 4 db DN 150-es csatlakozócsonkkal. Belső zajcsillapító test (befúvott- és elszívottlevegő-oldali) 11-26

27 Hoval HomeVent comfort FR ( ) Méretek Elosztódoboz DN 150 Elosztódoboz VTB x 75, illetve 90 A burkolat Alucink lemezből revíziófedéllel, belül zajszigeteléssel a befúvott- és elszívottlevegő-oldalhoz. Csatlakozócsonkok: 2x DN 150 (hátul) befúvottlevegő csonk 6x75, elszívottlevegő csonk 6x75 befúvottlevegő csonk 6x90, elszívottlevegő csonk 6x90 Következőkből áll: doboz, 6 db zárófedél, blendék a légmennyiség beállításához minden egyes DN 75-ös, ill. DN 90-es flexibilis csőhöz (a szállítási tzerjedelem része). Elosztódoboz VTB x75 Elosztódoboz VTB x

28 Hoval HomeVent comfort FR ( ) Méretek Elosztódoboz DN 150 Elosztódoboz VTB x 75 1R Alucink lemez ház revíziófedél nélkül, 2 x DN 150-es csatlakozócsonk (befúvott- és elszívottlevegő oldalon) 7 x DN 75-ös befúvottlevegő csonk (4x elöl és 3x oldalt) 7 x DN 75-ös elszívottlevegő csonk (4x elöl és 3x oldalt)) Elosztódoboz VTB x 75 3R Alucink lemez ház fő csatlakozócsonkkal és revíziófedéllel Belső zajszigeteléssel (befúvott- és elszívottlevegő oldalon) 2 x DN 150-es 18 x DN 75-ös csatlakozócsonkkal ,5 92,5 92, ,5 92,5 47,

29 Hoval HomeVent comfort FRT (251, 351, 451) lakásszellőztető készülék Termékleírás HomeVent comfort FRT ( ) lakásszellőztető készülék Lakásszellőztető készülék szabályozható hő- és páratartalom-visszanyeréssel, minden beépítési módhoz, beltéri és kültéri felállításhoz A burkolat belső borítása kiváló minőségű hő- és zajszigeteléső anyag EPP-ből A burkolat külső borítása porszórt alucink lemez piros színben A készüléket a szerelési előírásoknak megfeleően kell szerelni vagy talapzatra építéskor függőlegesen Fordulatszám-szabályozott rotációs entalpia-visszanyerő 2 db, hátrahajló lapátozású EC-ventilátor (15-100% között fokozatmentesen beállítható) Kiváló minőségű Z-levegőszűrő - F7 a befúváshoz epm % - G4 az elszíváshoz epm 10 50%. Beépített előszűrő Szűrőfelügyelet Csatlakoztatásra kész elektronika Előmelegítés és kondenzátum elvezetés nem szükséges Adatok: szín: piros méretek 925 / 560 / 560 mm tömeg: 39 kg villamos csatlakozás 230V / 50 Hz, IP 40 Szükséges tartozékok: Standard beltéri egység BG02 vagy TopTronic E comfort plus beltéri egység Opció Levegőminőség-érzékelő VOC Aktív hideg -visszanyerés (CoolVent opció) Szerelőkészlet, talapzat Aktívszénszűrő befúvott levegőhöz Szállítás Lakásszellőztető készülék készre szerelve, becsomagolva. A+ A+ A Engedély Bevizsgálva: Luzerni Főiskola, EN szerint TÜV München, DIBt szerint Típus Térfogatáram Hőkészenléti fok m 3 /h HomeVent comfort FRT (251) HomeVent comfort FRT (351) HomeVent comfort FRT (451) Üzembe helyezés Az üzembe helyezést a Hoval szakembere végzi levegőmérési adatok dokumentálásával Helyszíni szerelés 8-eres CAT5-Patch típusú összekötőkábel (párhuzamos, nem keresztezett). A lakásszellőztető készülék és a beltéri kezelőegység közötti villamos vezeték kiépítése a vevő feladata. RJ 45 és 230V dugaljak szerelése Alkalmazás A HomeVent lakásszellőztető készülék lakóhelyiségek (családi házak, irodák, tárgyalótermek, gardróbok, stb.) központilag szabályozott szellőztetését látja el. A lakásszellőztető készülék a HomeVent szellőztető rendszer része, amely az alábbi feladatokat látja el: lakótér ellátása friss levegővel, az elhasznált levegő eltávolítása (CO 2, aeroszolok, nedvesség, szagok,...), energia-megtakarítás az érezhető és rejtett hő vissza nyerése által, a betáplált frisslevegő tisztítása finompor szűrővel. A készülék kezelését és karbantartását a ház lakója, a szerviz és javítási munkálatokat pedig a szakszerviz végezheti el

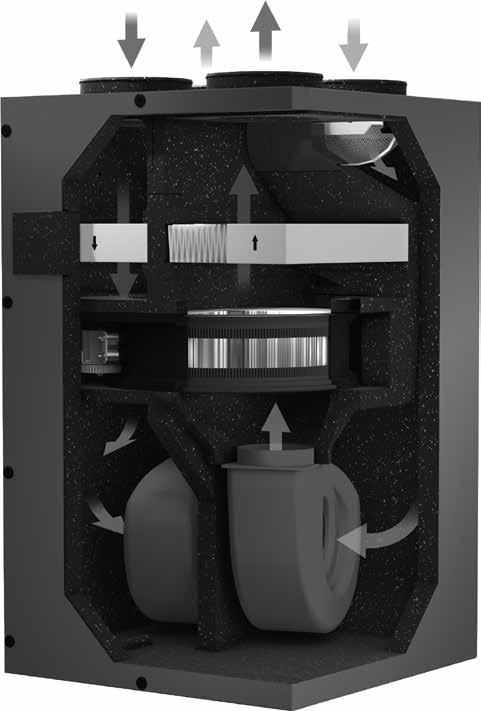

30 Hoval HomeVent comfort FRT (251, 351, 451) Termékleírás Felépítés Energia-visszanyerő A beépített entalpia-visszanyerő egység az elszívott levegő hőjét visszanyeri és a befúvott levegőnek átadja. Ezáltal továbbítja a szenzibilis (hőmérséklet) és látens (nedvesség) energiát. A visszanyerés teljesítménye a külső hőmérséklettől függően 0-100% között szabályozható. Az entalpia-visszanyerő előnyei a következők: hőmérsékleti hatásfok 90%-ig páratartalom hatásfoka 95%-ig fokozatmentesen állítható hő- és páratartalom visszanyerés nincs szükséges előmelegítésre (-20 C-ig) nem keletkezik kondenzátum nincs szükség bypass-ra Levegőszűrés A külső levegő két tisztító fázison halad át és így a legmagasabb szintű igényt is kielégíti. A készülékbe történő belépésnél egy mosható szűrő megakadályozza a rovarok, levelek, stb. készülékbe kerülését. A befúvott levegő egy nagyteljesítményű pollen finomszűrőn (F7-es szűrési osztály, epm %) áramlik át. Ezenkívül opcionálisan egy aktívszénszűrő felszerelhető a befúvottlevegő-oldalra. Az aktívszénszűrőt a standard levegőszűrő helyett használjuk. Ez egy nagyteljesítményű szűrő (epm10 52%) magas hatásfokkal szemcsés részecskék ellen (pollen, szemcsés anyagok stb.), valamint gáz halmazállapotú szennyező anyagok és szagok szűrésére (mezőgazdaság, közúti közlekedés stb.). Levegőszállítás A két hátrahajló lapátozású, EC-egyenáramú motorokkal ellátott radiál ventilátor végzi a légszállítást. A csúcstechnológiás anyagból készült járókerék optimális áramlási technológiája csendes működést biztosít. A motorba beépített elektronika a légszállítás % közötti nagyon finom beállítását teszi lehetővé. A kialakítás olyan, hogy az elszívott levegő nem kerül a befúvott levegőbe. Téli teljesítmény A beépített entalpia-visszanyerőnek köszönhetően a készülékben nem keletkezik kondenzátum. Ezáltal jégesedés nem lehetséges. -20 C külső hőmérsékletig nincs szükség előmelegítésre (elektromos fűtés). A levegő mennyiségét nem kell csökkenteni. A befúvott és a kielszívott levegő közötti légmennyiség aránya nem változik. Nyári üzemmód Egy előre meghatározott külső hőmérséklettől az energia-visszanyerés 0%-ra állítható. Ez nyáron és az átmeneti időszakban éjszakai hűtést (szabad hűtés) tesz lehetővé. Nem szükség meghajtómotoros csappantyúval ellátott bypass-ágra. Ezen túlmenően a Coolvent opcióval aktív hideg -visszanyerés lehetséges klimatizált épületekben, azaz a forró külső levegőt a szabályozott elszívott levegő lehűti és szárítja. Szerelés A HomeVent szellőztető készüléket kompakt konstrukció jellemzi. A szervizeléshez hozzáférés előlről lehetséges. A készülékben nem keletkezik kondenzátum, s ennek köszönhetően bármilyen beépítési pozíció lehetséges. A különböző felszerelési módokhoz a megfelelő szerelési készletet ajánljuk rezgéscsillapítóval. Standard beltéri egység BG02 E A beltéri egység kijelző- és kezelőszervekkel ellátott, egyszerű műanyag házból áll, falra szerelhető kivitelben. A két forgató nyomógombbal beállítható a levegő mennyisége és a maximális páratartalom. A Party-gomb korlátozott ideig történő megnövelt levegőmennyiség beállítását lehetővé teszi. A beltéri egység csatlakozása a HomeVent szellőztető berendezéshez RJ45- ös csatlakozóval történik. Alárendelt helyiségbe is szerelhető. TopTronic E comfort plus beltéri egység A TopTronic E comfort plus beltéri egység választható módon fekete vagy fehér színben kapható. Kezelése színes érintőképernyőn (4,3") keresztül történik. Csatlakozása a HomeVent szellőztető berendezéshez RJ45-ös csatlakozóval vagy dugaszolható csatlakozókkal (max. 0,75 mm 2 ) történik). A beltéri egység egy kerettel a falra szerelhető, vagy a falba süllyeszthető. az összes Bus-ra csatlakoztatott Hoval készülék kezelése jogosultságkezelés a kezeléshez a szellőztető rendszer hatékony szabályozása a napi programokkal különböző kezdőképernyő-stílus közötti választás lehetősége az üzembe helyezéskor a vevő igényeihez szabott, konfigurálható képernyőn a következő elemek megjelenítésére: dátum és idő holdfázisok aktuális térfogatáram % maximális páratartalom % aktív napi-, illetve heti program az aktuális külső- és beltéri levegő minőségének kijelzése (erre a célra opcionális VOC levegőminőség-érzékelők felszerelése szükséges) az aktuális időjárás, illetve időjárás-előrejelzés kijelzése (csak TopTronic online-nal kombinálva lehetséges) Levegőminőség Opcióként 1 vagy 2 VOC levegőminőség-érzékelő szerelhető a készülékbe az üzembe helyezéskor, amelyek folyamatosan felügyelik a levegőben az illékony, szerves komponenseket és a ventilátorok fordulatszámával szabályozzák a be- és kilépő levegő mennyiségét. Az eredmény az épület legkiválóbb levegőminősége minimális energiafelvétel mellett. VOC levegőminőség-érzékelő az elszívottlevegő-oldalon. Az elszívott levegőben folyamatosan figyeli a szagokat, a dohányfüstöt, a tisztítószereket, stb. Ha azok koncentrációja meghalad egy bizonyos értéket, a levegő mennyiségét ennek megfelelően megnöveli. Az érzékenység 3-fokozatban választható. A levegőminőséget a TopTronic E comfort plus beltéri egység kijelzi: zöld szín (jó levegő), narancs szín (enyhén szennyezett levegő), piros (rossz levegő). VOC levegőminőség-érzékelő a befúvottés az elszívottlevegő-oldalon. A befúvottés az elszívott levegőben folyamatosan figyeli a szagokat, a dohányfüstöt, a tisztítószereket, stb. Ha az elszívott levegőben azok koncentrációja meghalad egy bizonyos értéket, a levegő mennyiségét ennek megfelelően megnöveli. Ha a befúvott levegőben azok koncentrációja meghalad egy bizonyos értéket, a levegő mennyiségét ennek megfelelően csökkenti. Az érzékelő a magasabb értékkel elsőbbséget élvez. Az érzékenység 3-fokozatban választható. A levegő minőségét a TopTronic E comfort plus beltéri egység kijelzi: zöld szín (jó levegő), narancs szín (enyhén szennyezett levegő), piros (rossz levegő) Hűtés A CoolVent opcióval a meleg külső levegőt lehet lehűteni, amennyiben a helyiségben a hűtés működik, a meleg külső levegőből az entalpia-visszanyerő kivonja a hőt és a hideg, elszívott levegőhöz adja. Ezáltal a légkondicionáló szükséges teljesítménye csökken, a hatékonysága 85%os. A CoolVent funkció beépítése az üzembe helyezéskor történik

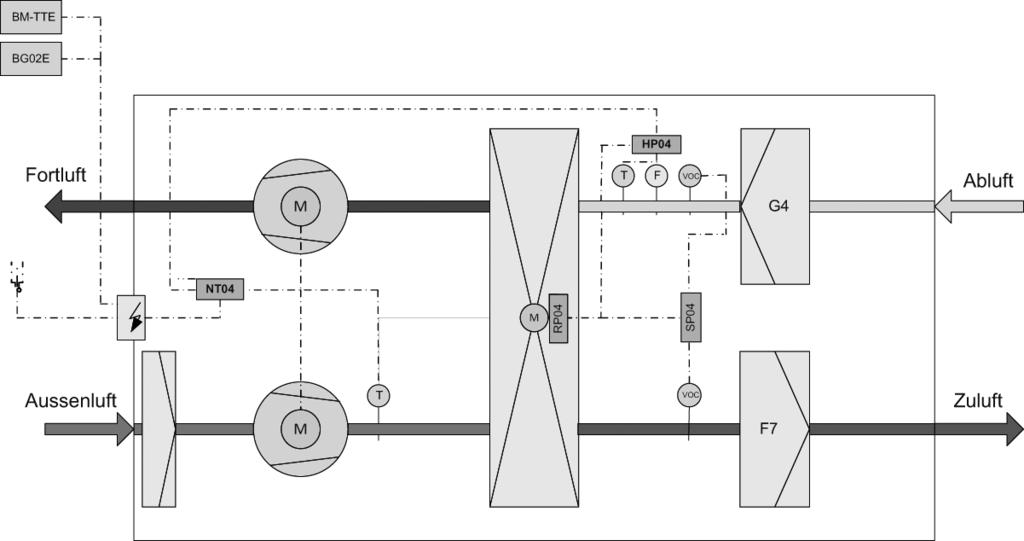

31 Hoval HomeVent comfort FRT (251, 351, 451) Termékleírás Működés A külsőlevegő-ventilátor légcsatornán keresztül beszívja a külső levegőt, amit első lépcsőben egy előszűrő megszűr. Az entalpia-viszszanyerőben történik a levegő melegítése vagy lehűtése és nedvesítése. A hő- és páratartalom-visszanyerés mértéke függ az elszívott és a külső levegő közötti hőmérséklet- és páratartalom-különbségtől, valamint a forgódob fordulatszámától. Végezetül egy pollen- és finompor-szűrő szűri meg a már előkezelt külsőlevegőt. A távozólevegő-ventilátor durva-porszűrőn keresztül elszívja az elhasznált helyiséglevegőt. Az entalpia-vissza nyerő kivonja az elszívott, használt levegő hő- és páratartalmát, majd átadja a friss befúvott levegőnek. Az elektronika az alábbi funkciókat látja el: Az entalpia-visszanyerő fordulatszámát a külső levegő hőmérséklete vezérli. Ennek megfelelően változik a hő- és páratartalom-visszanyerés. A beltéri egység páratartalom szabályozója módosítja a térfogatáramot. Állandóan felügyeli a ventilátorok működését és azok meg hibásodása esetén a készüléket zavar üzemmódba kapcsolja, a beltéri egységen zavart jelez. A beszabályozott ventilátorok külsőlevegőoldali túlnyomás és elszívóoldali vákuum miatt nem keveredhet a befúvott levegő az elszívott levegővel. 1 Előszűrő 2 Külsőlevegő-ventilátor 3 Külsőlevegő-érzékelő 4 Entalpiavisszanyerő-egység 5 Külsőlevegő-VOC-érzékelő 6 Befúvottlevegő-szűrő 7 Elszívottlevegő-szűrő 8 Elszívottlevegő-VOC-érzékelő 9 Páratartalom-érzékelő 10 Elektronika 11 Elszívottlevegő-érzékelő 12 Távozólevegő-ventilátor 13 Beltéri kezelőegység BG02 E vagy TopTronic E comfort plus Távozó levegő Elszívott levegő Külső levegő Befúvott levegő

32 Hoval HomeVent comfort FRT (251, 351, 451) Cikkszámok Szellőztető készülék Cikkszám A + A + A + HomeVent comfort FR (251, 351, 451) Nagyhatékonyságú hő- és páratartalom-visszanyeréssel, különböző elhelyezési lehetősé ggel, tisztítható előszűrővel, valamint hálózati- és öszszekötő kábellel (3 m) a kezelőkészülékhez. Típus Névl. térfogatáram Külső nyomás m 3 /h Pa* HomeVent comfort FR (251) HomeVent comfort FR (351) HomeVent comfort FR (4511) A HomeVent működéséhez beltéri egység feltétlenül szükséges Szükséges tartozékok Standard beltéri egység BG02 E A beltéri egység kijelző- és kezelőszervekkel ellátott, egyszerű műanyag házból áll, falra szerelhető kivitelben. A Hoval Bus-rendszerre történő csatlakoztatás RJ45-ös csatlakozóval TopTronic E beltéri egység HomeVent comfort FR ( ) típushoz Minden Bus-rendszerre csatlakoztatott Hoval szellőztető készülék, fűtési- és HMV-kör kezelésére. A vevő igényei szerint konfigurálható kezdőképernyővel. A aktuális belső és az épületen kívüli levegőminőségének kijelzése (csak beépytett VOC-érzékelővel lehetséges), valamint az aktuális időjárás, ill. időjárás előrejelzés (csak a TopTronic E online-nal történt kombináció esetén) kijelzéssel. A Hoval Bus-rendszerre történő csatlakoztatás RJ45-ös csatlakozóval vagy sorkapcsokon keresztül (max. 0,75 mm²),. Színes érintőképernyő 4,3 coll. TopTronic E comfort plus kezelőegységből, szerelőkeretből, Designkeretből, fali adapterből és szerelőanyagokból áll. comfort plus fehér színben comfort plus fekete színben Javasolt tartozékok Levegőminőség-érzékelő VOC 2 db beépítése lehetséges (befúvott- és elszívottlevegő) Összekötése csak a TopTronic E comfort plus beltéri egységgel lehetséges Beépítését az üzembe helyezéskor a Hoval szakszerviz végzi. Levegőminőség-érzékelő CO 2 Beépítéseaz elszívottlevegő-oldalra Összekötése csak a TopTronic E comfort plus beltéri egységgel lehetséges Beépítését az üzembe helyezéskor a Hoval szakszerviz végzi CoolVent opció Aktívan vezérelt hideg -visszanyerés klimatizált helyiségek energiatakarékos frisslevegőellátásához. Beépítését az üzembe helyezéskor a Hoval szakszerviz végzi

33 Hoval HomeVent comfort FRT (251, 351, 451) Cikkszámok Cikkszám Állvány GS Pirosra festett acél, 4 rezgéscsillapító és állítható lábak Magasság: mm Szerelőfal függőlegees Pirosra lakkozott acél rögzítő sín, rezgésszigeteléssel Zajcsillapító doboz Alucink lemez ház 4 x DN 160-as főcsatlakozócsonkkal Belső csillapító test Mind a 4 légcsatorna zajszigetelt Elszívott/kifúvott levegő elöl: elszívottlevegő bal, befúvottlevegő jobb hátul: távozólevegő bal, frisslevegő jobb Mérete: 400 x 560 x 560 mm (h x sz x m) Elszívott/kifúvott levegő jobb oldalon: elszívottlevegő jobb, befúvottlevegő jobb hátul: távozólevegő bal, frisslevegő bal Mérete: 400 x 560 x 560 mm (h x sz x m) Elszívott/kifúvott levegő bal oldalon: elszívottlevegő bal, befúvottlevegő bal jobb: távozólevegő jobb, frisslevegő jobb Mérete: 400 x 560 x 560 mm (h x sz x m) Elosztódoboz VTB x 75 HomeVent comfort FRT (251)-hez Alucink lemez ház 2 x DN 180-as fő csatlakozócsonkkal 18 x DN 75-ös csatlakozócsonkkal Belső csillapító test (befúvott- és elszívottlevegő oldalon), revíziófedél Behelyezhető blende csatlakozónként Mérete: 400 x 560 x 374 mm (h x sz x m) Szűrő comfort FRT típushoz Befúvottlevegő-szűrő FRT ( )-hez Nagyfelületű pollen-finompor-z-szűrő, F7-es szűrési osztály epm % Aktívszénszűrő befúvott levegőhöz FRT ( )-hez Rendkívül hatékony Z-aktívszénszűrő pollenek, finom por, gáznemű szennyező anyagok, szagok, stb. ellen. F7-es szűrési osztály epm10 52 % Elszívottlevegő-szűrő FRT ( )-hez Nagyfelületű durvapor-z-szűrő G4-es szűrési osztály, epm10 50 % Szolgáltatások Kötelező üzembe helyezés A Hoval szerviz általi üzembe helyezés a garancia előfeltétele

34 Hoval HomeVent comfort FRT (251, 351, 451) Műszaki adatok HomeVent comfort FRT (251, 351, 451) comfort FR (251) comfort FR (351) comfort FR (451) Max. térfogatáram m³/h (100 Pa külső nyomásnál) Szabályozható légteljesítmény m³/h Relatív páratartalom beállítási tartománya % Villamos csatlakozás Feszültség (AC) V 230 Frekvencia Hz 50 Max. áramfelvétel A 0,76 1,04 1,23 cos ρ (középérték) 0,44 0,44 0,48 Védettségi fokozat IP 40 Teljesítményfelvétel W (70%-os max. térfogatáramnál, 50 Pa külső nyomásnál) Hőkészenléti fok % (DIN 4719 szerint) Hőmérsékletarány % (70%-os max. térfogatáramnál) Páratartalom-arány % (70%-os max. térfogatáramnál) Fajlagos ventilátorteljesítmény W/m³/h 0,21 0,25 0,31 (70%-os max. térfogatáramnál) Szűrési osztály (EN 779 szerint) Befúvottlevegő-szűrő epm % Elszívottlevegő-szűrő epm % Hangteljesítmény részletes adatokat lásd a következő oldalakon Szivárgási veszteség (EN szerint) belső % < 1 külső % 1,4 1,0 0,8 Netto tömeg kg 39 Alkalmazhatósági határok beépítéshez, időjárásvédett (EN ), 3K5 az EN szerint Környezeti hőmérséklet C Környezeti relatív páratartalom g/kg max. 15 Harmatpont-hőmérséklet az épületben belső klíma szerint C < 15 Belépő külső levegő hőmérséklete C Belépő külső levegő relatív páratartalma % 5 95 Elszívottlevegő-hőmérséklet C 5 35 Elszívott levegő max. páratartalma g/kg

35 Hoval HomeVent comfort FRT (251, 351, 451) Műszaki adatok Hangteljesítmények HomeVent comfort FRT (251) Burkolat Térfogatáram Külső nyomás L W [db] Zajszint L WA befúvott-/ elszívottlev [m 3 /h] [Pa] k 2k 4k 8k 63 Hz... 8 khz [db(a)] Külső levegő Térfogatáram Külső nyomás L W [db] Zajszint L WA [m 3 /h] [Pa] k 2k 4k 8k 63 Hz... 8 khz [db(a)] Befúvott levegő Térfogatáram Külső nyomás L W [db] Zajszint L WA [m 3 /h] [Pa] k 2k 4k 8k 63 Hz... 8 khz [db(a)] Elszívott levegő Térfogatáram Külső nyomás L W [db] Zajszint L WA [m 3 /h] [Pa] k 2k 4k 8k 63 Hz... 8 khz [db(a)] Távozó levegő Térfogatáram Külső nyomás L W [db] Zajszint L WA [m 3 /h] [Pa] k 2k 4k 8k 63 Hz... 8 khz [db(a)]

36 Hoval HomeVent comfort FRT (251, 351, 451) Hangteljesítmények HomeVent comfort FRT (251) + FRT zajcsillapító doboz Burkolat Térfogatáram Külső nyomás L W [db] Zajszint L WA befúvott-/ elszívottlev [m 3 /h] [Pa] k 2k 4k 8k 63 Hz... 8 khz [db(a)] Külső levegő Térfogatáram Külső nyomás L W [db] Zajszint L WA [m 3 /h] [Pa] k 2k 4k 8k 63 Hz... 8 khz [db(a)] Befúvott levegő Térfogatáram Külső nyomás L W [db] Zajszint L WA [m 3 /h] [Pa] k 2k 4k 8k 63 Hz... 8 khz [db(a)] Elszívott levegő Térfogatáram Külső nyomás L W [db] Zajszint L WA [m 3 /h] [Pa] k 2k 4k 8k 63 Hz... 8 khz [db(a)] Távozó levegő Térfogatáram Külső nyomás L W [db] Zajszint L WA [m 3 /h] [Pa] k 2k 4k 8k 63 Hz... 8 khz [db(a)]

38 Hoval HomeVent comfort FRT (251, 351, 451) Műszaki adatok Hangteljesítmények HomeVent comfort FRT (351) + FRT zajcsillapító doboz Burkolat Térfogatáram Külső nyomás L W [db] Zajszint L WA befúvott-/ elszívottlev [m 3 /h] [Pa] k 2k 4k 8k 63 Hz... 8 khz [db(a)] Külső levegő Térfogatáram Külső nyomás L W [db] Zajszint L WA [m 3 /h] [Pa] k 2k 4k 8k 63 Hz... 8 khz [db(a)] Befúvott levegő Térfogatáram Külső nyomás L W [db] Zajszint L WA [m 3 /h] [Pa] k 2k 4k 8k 63 Hz... 8 khz [db(a)] Elszívott levegő Térfogatáram Külső nyomás L W [db] Zajszint L WA [m 3 /h] [Pa] k 2k 4k 8k 63 Hz... 8 khz [db(a)] Távozó levegő Térfogatáram Külső nyomás L W [db] Zajszint L WA [m 3 /h] [Pa] k 2k 4k 8k 63 Hz... 8 khz [db(a)]

40 Hoval HomeVent comfort FRT (251, 351, 451) Műszaki adatok Hangteljesítmények HomeVent comfort FRT (451) + FRT zajcsillapító doboz Burkolat Térfogatáram Külső nyomás L W [db] Zajszint L WA befúvott-/ elszívottlev [m 3 /h] [Pa] k 2k 4k 8k 63 Hz... 8 khz [db(a)] Külső levegő Térfogatáram Külső nyomás L W [db] Zajszint L WA [m 3 /h] [Pa] k 2k 4k 8k 63 Hz... 8 khz [db(a)] Befúvott levegő Térfogatáram Külső nyomás L W [db] Zajszint L WA [m 3 /h] [Pa] k 2k 4k 8k 63 Hz... 8 khz [db(a)] Elszívott levegő Térfogatáram Külső nyomás L W [db] Zajszint L WA [m 3 /h] [Pa] k 2k 4k 8k 63 Hz... 8 khz [db(a)] Távozó levegő Térfogatáram Külső nyomás L W [db] Zajszint L WA [m 3 /h] [Pa] k 2k 4k 8k 63 Hz... 8 khz [db(a)]

41 Hoval HomeVent comfort FRT (251, 351, 451) Műszaki adatok HomeVent comfort FRT (251) légteljesítmény jelleggörbéje % Sűrűség 1,2 kg/m³ % Sűrűség 1,2 kg/m³ Térfogatáram % p ext [Pa] % 60% 70% 80% 90% Térfogatáram % p ext [Pa] % 60% 70% 80% 90% Térfogatáram befúvott-/távozó levegő [m³/h] Térfogatáram befúvott-/távozó levegő [m³/h] HomeVent comfort FRT (451) légteljesítmény jelleggörbéje % Sűrűség 1,2 kg/m³ 100% Térfogatáram % p ext A levegő térfogatáramok külső nyomásveszteség összege az adott légteljesítménynél. p ext [Pa] % 60% 70% 80% Térfogatáram befúvott-/távozó levegő [m³/h] Elektromos teljesítmény felvétel HomeVent comfort FRT ( ) Sűrűség 1,2 kg/m³ P ext = 250 Pa P ext = 200 Pa P ext = 150 Pa P ext = 100 Pa P ext = 50 Pa P el [W] FRT (451) FRT (351) FRT (251) VV bzw. befúvott ill. VV (m elszívott (m 3 /h) 3 /h) 11-41

42 Hoval HomeVent comfort FRT (251, 351, 451) Méretek HomeVent comfort lakásszellőztető készülék méretei távozó levegő külső levegő elszívott lev. befúvott levegő 1 Villamos csatlakozás helyszükséglet a finombiztosíték cseréjéhez 2 Szerelőnyílás befúvó-/elszívószűrőhöz 3 Revíziófedél 4 Karbantartó fedél előszűrőhöz A karbantartás és felülvizsgálat elvégzése történhet elölről és hátulról flexibilis szerelés. * Helyigény szűrőcseréhez és szervizmunkákhoz 11-42

43 Hoval HomeVent comfort FRT (251, 351, 451) Méretek FRT zajcsillapító doboz Alucink lemez ház 4 x DN 160-as főcsatlakozó-csonkkal Belső csillapító test Mind a 4 légcsatorna zajszigetelt FRT zajcsillapító doboz egyenes távozó FOL levegő külső AUL levegő ABL elszívott lev. ZUL befúvott levegő FRT zajcsillapító doboz bal 160 elszívott ABL lev. távozó FOL levegő ZUL befúvott levegő külső AUL levegő FRT zajcsillapító doboz jobb Szerelés szerelőkészlettel külső AUL levegő ZUL befúvott levegő A távozó FOL levegő ABL lev. elszívott _ A A metszet

44 11-44

45 Hoval HomeVent comfort FR (500) lakásszellőztető készülék Termékleírás Hoval HomeVent comfort FR (500) lakásszellőztető készülék Lakásszellőztető készülék hő- és páratartalom-visszanyeréssel, különböző elhelyezési lehetőségekkel. Stabil, kétrétegű, hő- és zajszigetelésű, szinterezett alucinklemez burkolat. Revíziófedél az előlapon zárócsavarral, szűrőfedél becsavarva A burkolat bal és jobb oldali szerelésre alkalmas (fedél hátul és elöl) 2 darab ventilátor, hátrahajló lapátozású járókerekekkel a friss- és a távozólevegő részére, egyenáramú EC-motorokkal és rezgéscsillapítós motorrögzítéssel. 2 db nagyhatékonyságú hővisszanyerő egység speciális tömítési és levegőöblítési rendszerrel. Szorpciós forgódob (alumínium, ioncserélő gyantával és antibakteriális bevonattal), ra diá lisan és axiálisan elhelyezett. Hajtása külsőfogazású műanyaggyűrű közvetítésével, bolygóműves egyenáramú EC-motorral történik. Csatlakozó idom ónozott acéllemezből duplagyűrűs tömítéssel a befúvott-, az elszívott-, a friss- és a távozólevegő-vezeték csatlakoztatásához, 200 mm-es átmérővel. Kiváló minőségű Z-levegőszűrő - F7 a befúváshoz epm % - G4 az elszíváshoz epm 10 50%. 2 db beépített műanyag előszűrő (frisslevegő), tisztítása egyszerűen mosással lehetséges. Szűrőfelügyelet nyomáskülönbség-határolóval Csatlakozáskész elektronika az entalpiavisszanyerő beépített fordulatszám-szabályozásával automatikus üzemhez, hálózati és 3 m hosszú adatkábellel, RJ 45-ös csatlakozóval ellátott beltéri egység helyszíni csatlakoztatásához Szükséges tartozékok: Standard beltéri egység BG02 vagy Formatervezett, érintőképernyős beltéri egység BG03 kibővített funkciókkal (idő, CO 2 -program, stb.) Engedély Bevizsgálva: Luzerni Főiskola, EN szerint Javasolt tartozékok Rezgéscsillapító-készlet Opciók Aktív hideg -visszanyerés (CoolVent opció) Aktívszénszűrő befúvott levegőhöz Szállítás Lakásszellőztető készülék készre szerelve, becsomagolva. Üzembe helyezés Az üzembe helyezést a Hoval szakembere végzi levegőmérési adatok dokumentálásával Helyszíni szerelés 8-eres CAT5-Patch típusú összekötőkábel (párhuzamos, nem keresztezett). A lakásszellőztető készülék és a beltéri kezelőegység közötti villamos vezeték kiépítése a vevő feladata. RJ 45 és 230V dugaljak szerelése Névleges adatok: HomeVent comfort FR (500) térfogatárama (100 Pa külső nyomásnál) 500 m³/h 350 m 3 /h referencia-térfogatáram esetén, 50 Pa külső nyomásnál: Hőmérsékletarány 84 % Páratartalom-arány 83 % Hőkészenléti fok/ Entalpia-különbség 130 %-ig Villamos teljesítményfelvétel 95 W Alkalmazás A HomeVent szellőztető készülék lakó- és ipari helyiségek, irodák és iskolák centralizált szellőztetésére alkalmas. A lakásszellőztető készülék a HomeVent szellőztető rendszer része az alábbi feladatokkal: a lakó- és munkatér ellátása friss levegővel, az elhasznált levegő eltávolítása (CO 2, aeroszolok, nedvesség, baktériumok, szagok,...), energia-megtakarítás az érezhető és rejtett hő vissza nyerése által, a betáplált friss levegő tisztítása finompor szűrővel. A készülék kezelését és karbantartását a ház lakója, a szerviz és javítási munkálatokat szakszerviz végezheti el

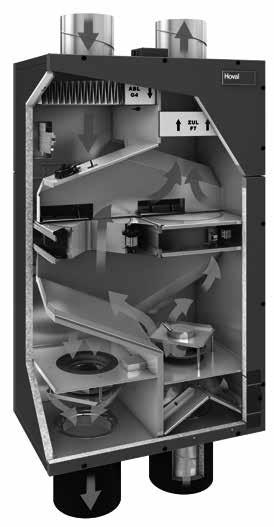

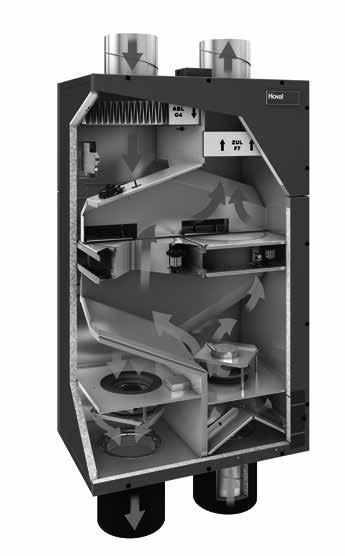

46 Hoval HomeVent comfort FR (500) Termékleírás Felépítés Készülékház A készülékház kettős hangszigetelésű alucink lemezből készül, kívülről szinterezett (a burkolat színe sötétvörös (RAL 3011), az előlap és a hátoldal világospiros (RAL 3000), belülről oldószermentes hézagtömítéssel tömített. Az alucink lemez belső héja a külső héjtól elkülönített, így nem alakulhatnak ki hőhidak. A 30 mm vastag hőszigetelő anyaga poliuretán (PUR, lambda: 0,025 W/mK). A készülék belső tere sima (fémfelület) és a tisztításnál könnyen hozzáférhető. A készülék helyszíni rögzítése rezgéscsillapítóval ellátott speciális szerelőkészlettel. Elszívottlevegő-szűrő (1) Az elszívottlevegő-szűrő durvapor-szűrő szintetikus szűrőanyaggal (G4-es szűrési osztály epm %), amely a szűrőházból a tömítéssel együtt kihúzható. A szűrőcsere egyszerűen (szerszámok nélkül) végrehajtható Elektronika (2) A szellőztető berendezés villásdugós csatlakozású. Az elektronika az alábbiakat tartalmazza: hálózati kábel (3 m hosszú) hálózati csatlakozó beépített biztosítékkal elektromos doboz beépített elektronikával belső vezetékelés vezeték a beltéri egységhez (3 m hosszú) Elszívott levegő Távozó levegő Befúvott levegő Külső levegő A következő beltéri egységeket a HomeVent comfort FR (500) üzemeléséhez dolgoztuk ki: Standard beltéri egység BG02 A beltéri egység kijelző- és kezelőszervekkel ellátott, egyszerű műanyag házból áll, falra szerelhető kivitelben. Formatervezett beltéri egység BG03 falra szerelhető kivitelben A beltéri egység modern, formatervezett, fehér színű műanyag házból áll. Üveg előlap színes, kapacitív, érintőképernyős LCDkijelzővel. Kibővített funkciókkal ellátott (idő-, CO 2 -program, stb.). A beltéri egység falra szerelhető kivitelben készült és a már meglévő készüléknél utólagosan is felszerelhető. Formatervezett beltéri egység BG03 falba süllyeszthető kivitelben A beltéri egység modern, formatervezett, fehér színű műanyag házból áll. Üveg előlap színes, kapacitív, érintőképernyős LCDkijelzővel. Kibővített funkciókkal ellátott (idő-, CO 2 -program, stb.). A beltéri egység falba süllyeszthető kivitelben készült. Minden beltéri egységnél (BG02, BG03 fali szerelésű, BG03 falba süllyesztésű) az adatkábel csatlakozása a szellőztető berendezéshez RJ45-ös csatlakozóval történik. A beépített elektromos egységek kábelei dugós csatlakozásúak. Szűrőfelügyelet (3) Beépített nyomáskülönbség-határoló a szűrő felügyeletére. Ventilátorok (4,6) A külsőlevegő- és távozólevegő ventilátorok nagyhatékonyságú, rezgéscsillapíttt rögzítésű, hátrahajló lapátozású járókerekekkel és beépített elektronokával ellátott egyenáramú EC-motororral. Rovarszűrő rácsok (5) Mindkét rács lemosható poliamid hálóból készül műanyag keretben. A szűrőházból kihúzható, cseréje és tisztítása egyszerűen (szerszámok nélkül) végrehajtható. Entalpia-visszanyerő (7) (szorpciós forgódob) Mindkét entalpia-visszanyerő egyen ként egy kivehető modulos egység, melynek burkolata alucink-lemez A szorpciós forgódob (Alu, ioncserélő gyantával és antibakteriális bevonattal) kívülről radiálisan és axiálisan csapágyazva. A hajtása külső fogazású műanyaggyűrű közvetítésével bolygóműves egyenáramú ECmotorral történik. A fordulatszám szabályozott és felügyelt. A forgódobos entalpia-viszszanyerő és a készülékház közötti lezárást elasztikus, tartós tömítőanyag biztosítja. Nagyhatásfo kú beépített kettős öblítőkamra akadályozza meg a levegő és a szagok keveredését Rezgéscsillapító Akusztikus szempontból kritikus épület esetén (pl. könnyűszerkezetes házak) a szellőztető berendezés rögzítéséhez rezgéscsillapító szükséges. Ez a tartozék 4 db, csavarokkal ellátott gumibakból és különféle rögzítő sínekből áll, minden beépítési helyzethez. CoolVent opció Aktívan vezérelt hideg -visszanyerés klimatizált helyiségek energiatakarékos frisslevegőellátásához. Beépítését (akár utólagosan is) a Hoval szakszerviz végzi. Aktívszénszűrő opció Nagyteljesítményű Z-szűrő (F7-es szűrési osztály, epm %) magas hatásfokkal különböző részecskék (pollen, finompor), valamint gáz halmazállapotú károsanyagok és szagok (mezőgazdaság, utcai forgalom) ellen. Behelyezése a standard befúvottlevegőszűrő helyére. Befúvottlevegő-szűrő (8) A befúvottlevegő-szűrő egy pollen-finomporszűrő szintetikus szűrőanyaggal (F7-es szűrési osztály, epm %), amely a szűrőházból a tömítéssel együtt kihúzható. A szűrőcsere egyszerűen (szerszámok nélkül) végrehajtható

47 Hoval HomeVent comfort FR (500) Termékleírás Működés A külsőlevegő-ventilátor légcsatornán keresztül beszívja a külső levegőt, amit első lépcsőben egy előszűrő megszűr. Az ezután kapcsolt entalpia-visszanyerőkben történik a levegő melegítése vagy lehűtése és nedvesítése. A hő- és páratartalom-visszanyerés mértéke függ az elszívott és a külső levegő közötti hőmérséklet- és páratartalom-különbségtől, valamint a forgódob fordulatszámától. Végezetül egy pollen- és finompor-szűrő szűri meg a már előkezelt külsőlevegőt. A távozólevegő-ventilátor a durva-porszűrőn keresztül elszívja az elhasznált helyiséglevegőt. Mindkét entalpia-vissza nyerő kivonja az elszívott, használt levegő hő- és páratartalmát, majd átadja a friss befúvott levegőnek. A kettős öblítőkamrában az együttforgó levegő a távozólevegő-oldalra terelődik. A beszabályozott ventilátorok külsőlevegő-oldali túlnyomás és elszívóoldali vákuum miatt nem keveredhet a befúvott levegő az elszívott levegővel. Ezt a funkciót az elektronika automatikusan felügyeli. Az elektronika az alábbi funkciókat látja el: A forgódobos entalpia-visszanyerő fordulatszámát a külső levegő hőmérséklete vezérli. Ennek megfelelően változik a hő- és páratartalom-visszanyerés. Ha nem klimatizált a lakás, nyáron a minimális forgódob-fordulatszámot állítja be, így a hőés páratartalom-visszanyerés a nullához közelít. A beltéri egység páratartalom szabályozója módosítja a térfogatáramot. Állandóan felügyeli a ventilátorok működését és azok meg hibásodása esetén a készüléket zavar üzemmódba kapcsolja (a ventilátorok és az entalpia-visszanyerő is kikapcsol). A befúvottlevegő-szűrők elszennyeződése esetén a nyomáskülönbség-kapcsoló a beltéri egységen zavart jelez. 1 Előszűrő 2 Külsőlevegő-ventilátor 3 Entalpia-visszanyerő egység 4 Befúvottlevegő-szűrő 5 Távozólevegő-ventilátor 6 Elszívottlevegő-szűrő 7 Elektronika 8 Beltéri egység BG02 vagy BG M t + x t + x epm G4 % Elszívott levegő Távozó levegő M M p Külső levegő epm F7 % Befúvott levegő

48 Hoval HomeVent comfort FR (500) Cikkszámok Szellőztető készülék Cikkszám A + HomeVent comfort FR (500) Nagyhatékonyságú hő- és páratartalom-visszanyeréssel, különböző elhelyezési lehetősé ggel, szigetelt épületen belüli lakóhelyisé gek hez, tisztítható rovarráccsal, valamint hálózati- és összekötő kábellel (3 m) a kezelőkészülékhez. Típus Névl. térfogatáram Külső nyomás m 3 /h Pa* HomeVent comfort FR (500) A HomeVent működéséhez beltéri egység feltétlenül szükséges. Szükséges tartozékok Standard beltéri egység BG02 A beltéri egység kijelző- és kezelőszervekkel ellátott, egyszerű műanyag házból áll, falra szerelhető kivitelben. Az adatkábel csatlakozása a szellőztető berendezéshez RJ45-ös csatlakozóval történik Formatervezett beltéri egység BG03 falra történő szerelésre Modern, formatervezett, fehér színű műanyag házból áll. Üveg előlap színes, kapacitív, érintőképernyős LCD-kijelzővel. Kibővített funkciókkal ellátott (idő-, CO 2 -program stb.). Az adatkábel csatlakozása a szellőztető berendezéshez RJ45-ös csatlakozóval történik. A beltéri egység falra szerelhető kivitelben készült és a már meglévő készüléknél utólagosan is felszerelhető Formatervezett beltéri egység BG03 falba süllyesztésre Modern, formatervezett, fehér színű műanyag házból áll. Üveg előlap színes, kapacitív, érintőképernyős LCD-kijelzővel. Kibővített funkciókkal ellátott (idő-, CO 2 -program stb.). Az adatkábel csatlakozása a szellőztető berendezéshez RJ45-ös csatlakozóval történik. A beltéri egység falba süllyeszthető kivitelben készült Betétidom A BG03 dobozának helyét készíti elő a vakolat alá süllyesztés megkönnyítésére, sztiroporból, mérete 130 x 87 x 30 mm

49 Hoval HomeVent comfort FR (500) Cikkszámok Javasolt tartozékok A teljesítmény fokozása opció 600 HomeVent comfort FR (500) típushoz, a névl. térfogatáram 600 m 3 /h -ra történő növeléséhez. Külön táblából és útmutatóból áll. Beépítését a Hoval szerviz képzett szakembere végzi üzembe helyezéskor Cikkszám CoolVent opció Aktívan vezérelt hideg -visszanyerés klimatizált helyiségek energiatakarékos frisslevegőellátásához. Beépítését (akár utólagosan is) a Hoval szakszerviz végzi Állvány GS-500 Pirosra festett acél, 4 rezgéscsillapító, állítható lábak Magasság: mm Rezgéscsillapító A szellőzőkészülék akusztikusan kritikus helyre történő rezgéscsillapított rögzítéséhez szükséges. Ez a tartozék 4 db szögvasból és 4 db csavarokkal szerelt rezgéscsillapítóból áll. Vízszintes szerelés falra S-WH Függőleges szerelés falra S-WV Mennyezeti szerelés S-D Ez a tartozék 4 db csavarokkal szerelt rezgéscsillapítóból áll. Padlózati szerelés S-B Szűrő comfort FR (500) típushoz Befúvottlevegő-szűrő FR (500)-hoz Pollen-finompor-kazettásszűrő, F7-es szűrési osztály epm % Aktívszénszűrő befúvott levegőhöz FR (500)-hoz Rendkívül hatékony Z-szűrő pollenek, finompor, gáznemű szennyező anyagok, szagok, stb. ellen. Szűrési osztály epm10 52 % Befúvottlevegő-szűrő változata Elszívottlevegő-szűrő FR (500)-hoz Durvapor-kazettásszűrő G4-es szűrési osztály epm10 50 % Szolgáltatások Kötelező üzembe helyezés A Hoval szerviz általi üzembe helyezés a garancia előfeltétele

50 Hoval HomeVent comfort FR (500) Műszaki adatok HomeVent comfort FR (500) 600-opció nélkül és opcióval comfort FR (500) comfort FR (500) opció 600-nal Max. térfogatáram (100 Pa külső nyomásnál) frisslevegő / távozólevegő m³/h befúvott-/ elszívottlevegő m³/h Max. külső nyomás (100 m³/h esetén) Pa 400 Légteljesítmény beállítása % variálható Relatív páratartalom beállítási tartománya % Villamos csatlakozás Feszültség (AC) V 230 Frekvencia Hz 50 Max. áramfelvétel A 2,1 2,8 cos ρ (középérték) 0,58 Védettségi fokozat IP 40 Teljesítményfelvétel W 95 (350 m³/h-nál, 50 Pa külső nyomásnál) Hőkészenléti fok % (DIN 4719 szerint) Hőmérsékletarány % 84 (350 m³/h-nál, EN szerint) Páratartalom-arány % 83 (350 m³/h-nál, EN szerint) Teljesítményszám EN szerint 13,2 Szűrési osztály (EN 779 szerint) Befúvottlevegő-szűrő epm % Elszívottlevegő-szűrő epm % Hangteljesítmény (350 m³/h-nál, 50 Pa külső nyomásnál) részletes adatokat lásd a következő oldalakon Burkolat db(a) 40 Külsőlevegő-csatlakozás db(a) 55 Befúvottlevegő-csatlakozás db(a) 51 Elszívottlevegő-csatlakozás db(a) 48 Távozólevegő-csatlakozás db(a) 61 Szivárgási veszteség (EN szerint) belső % 0,43 külső % 1,15 Netto tömeg kg 130 Alkalmazhatósági határok fix beépítés mellett, időjárásvédett (EN ), 3K5 az EN szerint Környezeti hőmérséklet C Környezeti relatív páratartalom % Harmatpont-hőmérséklet az épületben külső klíma (EN ) szerint C < 12 Belépő külső levegő hőmérséklete C Belépő külső levegő relatív páratartalma % 5 95 Elszívottlevegő-hőmérséklet C 5 35 Elszívott levegő páratartalma % Elszívott levegő max. páratartalma g/kg

51 Hoval HomeVent comfort FR (500) Műszaki adatok HomeVent comfort FR (500) légteljesítmény jelleggörbéje % térfogatáram % Sűrűség 1,2 kg/m³ % % % Munkatartomány % Térfogatáram befúvott-/távozó levegő [m³/h] HomeVent comfort FR (500) légteljesítmény jelleggörbéje opció 600-zal A külső- és távozólevegő oldali térfogatáram a befúvott-, illetve az elszívottlevegő oldali levegőáramnál kb. 10 %-kal nagyobb. p ext A levegő térfogatáramok külső nyomásveszteség összege az adott légteljesítménynél. 500 % térfogatáram % Sűrűség 1,2 kg/m³ % % % Munkatartomány % Térfogatáram befúvott-/távozó levegő [m³/h] 11-51

52 Hoval HomeVent comfort FR (500) Műszaki adatok A villamos teljesítményfelvétel diagramja Hőmérsékleti és páratartalom-arány p el [W] Sűrűség 1,2 kg/m³ p ext = 200 Pa p ext = 150 Pa p ext = 100 Pa p ext = 50 Pa eta [%] Páratartalom-arány eta X SU Hőmérséklet-arány eta t SU Térfogatáram befúvott-/távozó levegő [m³/h] Térfogatáram befúvott-/távozó levegő [m³/h] Hangteljesítmények Burkolat Térfogatáram [m 3 /h] Külső nyomás L WOkt [db] oktávsávonként [Hz] [Pa] k 2k 4k 8k L WA [db(a)] Külső levegő Térfogatáram [m 3 /h] Külső nyomás L WOkt [db] oktávsávonként [Hz] [Pa] k 2k 4k 8k L WA [db(a)] Befúvott levegő Térfogatáram [m 3 /h] Külső nyomás L WOkt [db] oktávsávonként [Hz] [Pa] k 2k 4k 8k L WA [db(a)] Elszívott levegő Térfogatáram [m 3 /h] Külső nyomás L WOkt [db] oktávsávonként [Hz] [Pa] k 2k 4k 8k L WA [db(a)] Távozó levegő Térfogatáram Külső nyomás L WOkt [db] oktávsávonként [Hz] L WA [m 3 /h] [Pa] k 2k 4k 8k [db(a)]

53 Hoval HomeVent comfort FR (500) Méretek HomeVent lakásszellőztető készülék Távozó levegő Külső levegő Elszívott levegő Befúvott levegő Távozó levegő Külső levegő Elszívott levegő Befúvott levegő 1 Villamos csatlakozás helyszükséglet a finombiztosíték cseréjéhez 2 Szerelőnyílás befúvó- /elszívószűrőhöz gyorszárral 3 Szerelőnyílás rovarszűrő rácshoz gyorszárral 4 Csavarozott revíziófedél A karbantartás és felülvizsgálat elvégzése történhet elölről és hátulról - rugalmas szerelési * Helyigény szűrőcseréhez és szervizmunkákhoz 11-53

54 Hoval HomeVent comfort FR (500) Méretek Szerelés rezgéscsillapító szerelőfüllel Függőleges szerelés falra: S-WV Vízszintes szerelés falra: S-WH Breitenabstand Távolság: mm mm A Detail metszet A A Detail metszet B B Längenabstand Távolság: mm mm 75 B A Detail metszet A A Detail metszet B B B Mennyezeti szerelés: S-D Padlózati szerelés: S-B A 1 1 A rögzítő sín a készülék szállítási terjedelmébe tartozik 1649 metszet A Távolság Längenabstand 1649 mm 1649 mm Minden beépítési mód lehetséges! 11-54

55 Hoval HomeVent BG02, BG02 E, BG03 és TopTronic E comfort plus beltéri kezelőegység Műszaki adatok és méretek BG02, BG02 E és BG03 beltéri egység BG02, BG02 E standard fali szerelésű beltéri egység RJ 45-ös csatlakozás 8-eres CAT5-Patch típusú összekötőkábel (párhuzamos, nem keresztezett) Elektromos csatlakozás Feszültség: (DC) 24 V Védelmi mód IP Helymeghatározás a referenciaterembe (csak BG02 és BG03) Aálalmazási határértékek 3K3 az EN szerint, Nappali helyiségek, iroda Hőmérsékleti tartomány C Rel. páratartalom tartomány % 84 24,5 BG03 formatervezett fali szerelésű beltéri egység BG03 formatervezett falba süllyesztett beltéri egység chtbar) Látható 7 25 (Unterputz) Vakolatban Vakolat alatti doboz Formatervezett beltéri egység a szállítási terjedelem része 1 Vakolat alatti doboz 2 Csatlakozó vezetékek pozícionálása 11-55

56 Hoval HomeVent BG02, BG02 E, BG03 és TopTronic E comfort plus beltéri kezelőegység Műszaki adatok és méretek TopTronic E comfort plus beltéri egység (méretek mm-ben) Csatlakoztatás RJ45-ös csatlakozóval vagy sorkapcsokon keresztül (max. 0,75 mm²) Felbontás: 480 x 320 Feszültség: 12 V DC 100 ma Levegő páratartalma (üzemkor): % rel. páratartalom, nem kondenzálódik , ,9 1 1 leszerelhető RJ45-ös csatlakozó vagy sorkapcsok (max. 0,75 mm 2 ) Fali szerelés beltéri egység szerelőkerettel (A szerelőkeret a szállítási terjedelem része) 6 0 Falba süllyesztett beltéri egység (A vakolat alatti doboz a szállítási terjedelem része) Csatlakoztatás RJ45-ös csatlakozóval vagy sorkapcsokon keresztül (max. 0,75 mm²) Massliste R Bedienmodul SJUL Werkstoff / Material Werkst. Norm / Mat. Standard

57 Cikkszámok Csőrendszer DN 150 Spirálkorcolt cső WFR-150 horganyzott acéllemezből, DN 150, 2 m hosszú Cikkszám , Csőkönyök BU , horganyzott acéllemezből DN 150, préselt, kettős tömítéssel , Csőkönyök BU , horganyzott acéllemezből DN 150 mm, préselt, kettős tömítéssel ,00 Ø 150 Ø T-idom TCPU préselt, vonalhegesztett horganyzott acéllemezből, DN 150/ DN 150/ DN 150 kettős tömítéssel ,00 Ø 150 T-idom TCPU préselt, vonalhegesztett horganyzott acéllemezből, DN 150/ DN 80/ DN 150 kettős tömítéssel ,00 Ø Ø Karmantyú MF-150 horganyzott acéllemezből, DN ,10 2,70 Ø Szűkítő/bővítő RCU horganyzott acéllemezből, kettős tömítéssel DN 160 / DN 150 roppantógyűrű Ø Ø125 Ø150 Szűkítő/bővítő RCU horganyzott acéllemezből, kettős tömítéssel DN 150-es karmantyú/ DN 125-ös roppantógyűrű

58 Cikkszámok Csőrendszer DN 150 acéllemezből Csőtoldó közbetét NPU-150 horganyzott acéllemezből, DN 150, kettős tömítéssel. Cikkszám Zárófedél ED-150 T-idomhoz, horganyzott acéllemezből, DN ,30 Ø M10 innen Ø 150 Csőbilincs ROS-150 horganyzott acéllemez, amely a következőkből áll: 2-részes csőbilincs zajcsillapító betéttel, 20 cm hosszú menetes szár és alaplemez DN ,00 25 Hőszigetelés DN 150 Vegye figyelembe a hőszigetelésre vonatkozó helyi előírásokat Szigetelőtömlő IS WFR-150 spirálkorcolt csőkészlethez szintetikus kaucsuk (zártcellás EPDM) párazáró köpennyel, 25 mm vastagságban. A karton 3 db 2 m-es tömlőt tartalmaz ,00 Szigetelés 90 -os IB BU csőkönyökhöz szintetikus kaucsuk (zártcellás EPDM) párazáró köpennyel, 25 mm vastagságban ,00 Szigetelés 45 -os IB BU csőkönyökhöz szintetikus kaucsuk (zártcellás EPDM) párazáró köpennyel, 25 mm vastagságban ,00 Ragasztó a szigeteléshez IK ecsettel felhordható ragasztó, 0,25 liter ,00 Ragasztószalag a szigeteléshez IKB szintetikus kaucsukból, 50 mm széles, 3 mm vastag, 15 m-es tekercsben ,

59 Cikkszámok Hőszigetelés DN 150 Cikkszám M8 M8 innen 200 Csőbilincs, ROSI-200 horganyzott acéllemez, amely a következőkből áll: 200 mm átmérőjű, 2-részes csőbilincs zajcsillapító betéttel, 20 cm hosszú menetes szárral és alaplemezzel , Csőrendszer DN 150 IsiPipe műanyagból Csak befúvott- és elszívottlevegő-vezetékhez, fűtött épületen belül. Figyelem! Vegye figyelemre a hőszigetelésre vonatkozó helyi előírásokat IsiPipe csővezeték EPP párazáró EPP-ből, EPP-hüvellyel DN 150, anyagvastagság 15 mm, hossz: 0,5 m IsiPipe csővezeték EPP párazáró EPP-ből, EPP-hüvellyel DN 150, anyagvastagság 15 mm, hossz: 1 m IsiPipe csőkönyök EPP , párazáró EPP-ből, EPP-hüvellyel DN 150, anyagvastagság 15 mm IsiPipe csőkönyök EPP , párazáró EPP-ből, EPP-hüvellyel DN 150, anyagvastagság 15 mm IsiPipe karmantyú EPP-150 párazáró EPP-ből DN 150, anyagvastagság 15 mm Csőbilincs ROS-X IsiPipe-hoz horganyzott acéllemez, félköríves csőbilincs kábelgyűjtő és csavarrúd 0,6 m

60 Cikkszámok Csőrendszer IsiPipe Plus műanyagból IsiPipe Plus csővezeték EPP hőszigetelt cső anyaga: EPP, falvastagság 43 mm belső Ø 160 mm, külső Ø 246 mm hossz: 1000 mm karmantyúval (60 mm) Cikkszám IsiPipe Plus csővezeték EPP hőszigetelt cső anyaga: EPP, falvastagság 43 mm belső Ø 200 mm, külső Ø 286 mm hossz: 1000 mm karmantyúval (60 mm) IsiPipe Plus csőkönyök EPP hőszigetelt csőkönyök 45 anyaga: EPP, falvastagság 43 mm belső Ø 160 mm, külső Ø 246 mm IsiPipe Plus csőkönyök EPP hőszigetelt csőkönyök 45 anyaga: EPP, falvastagság 43 mm belső Ø 200 mm, külső Ø 286 mm IsiPipe Plus karmantyú EPP-160 hőszigetelt karmantyú anyaga: EPP, falvastagság 43 mm L: 80 mm belső Ø 160 mm, külső Ø 286 mm IsiPipe Plus karmantyú EPP-200 hőszigetelt karmantyú anyaga: EPP, falvastagság 43 mm L: 80 mm belső Ø 200 mm, külső Ø 326 mm IsiPipe Plus excentrikus adapter EPP hőszigetelt excentrikus adapter anyaga:epp, excentrikus 38 mm L: 250 mm belső Ø 150 mm IsiPipe Plus 160-ra IsiPipe Plus excentrikus adapter EPP hőszigetelt excentrikus adapter anyaga:epp, excentrikus 38 mm L: 250 mm belső Ø 160 mm IsiPipe Plus 160/200-ra IsiPipe Plus excentrikus adapter EPP hőszigetelt excentrikus adapter anyaga:epp, excentrikus 48 mm L: 250 mm belső Ø 180 mm IsiPipe Plus 200-ra Csőbilincs ROS IsiPipe-hez félkör alakú bilincs, horganyzott acél kábelösszekötővel és 60 cm hosszú menetes szárral és csappal

61 Cikkszámok Tartozékok DN 150 Cikkszám Komfort Plus CB külsőlevegő-előmelegítő DN 150-es csővezetékhez; -15 C alatti külső hőmérséklet esetén 17 C-os befúvottlevegő-hőmérsékletet garantál. Beépített túlmelegedés elleni védelemmel. Az áramlásbiztosító és a hőszigetelés helyszíni szerelést igényel. Csőcsatlakozás: DN 150 IsiPipe típushoz nem alkalmas! Kapcsolókészülék UVR 61-3LT Komfort Plus CB hoz Külsőlevegő-előmelegítő vezérléséhez 2 db hőmérséklet-érzékelővel Bemenet a helyileg szerelt áramlásbiztosító szignáljához rendelkezésre áll Kürtő HA-250 horganyzott acéllemezből külső és távozó levegőhöz. Spirálkorcolt csőhöz csatlakoztatható, Csőcsatlakozás: DN hátoldal homlok- Időjárásvédő rács WG-150 DN 150-es spirálkorcolt csőhöz alumínium időjárásvédő rács és lakkozható, kétoldali kettős tömítésű (EPDM), 150 mm átmérőjű csőcsatlakozás Nemesacél kürtőszett AAS-150 DN 150-es spirálkorcolt csőhöz, rozsdamentes acélból készült lamellás kürtő. A külső- és távozó levegő csatlakozásait galvanikusan válassza el. 1 db 0,5 m hosszú DN 150-es cső, 2 db 1 m hosszú DN 150-es cső és 2 db fali rögzítő Rozsdamentes acél cső könyök szegmens CBU os, DN 150 mm-es rozsdamentes acél, fényes préselt, dupla ajakos tömítéssel

62 Cikkszámok Tartozékok DN 150 Cikkszám Zajcsillapító SD DN 150-es spirálkorcolt csőhöz derékszögű, horganyzott acéllemez ház kettős tömítéssel DN x 215 mm, hossz: 500 mm ,00 Távozólevegő-csonk FST-150 DN 150 mm-es távozólevegő-csonk horganyzott acéllemezből, madárhálóval, DN 150 mm, vízszintes beépítésre alkalmas ,00 Elzáró csappantyú DTU-150 tömören záró csappantyú, szegélyforrasztott horganyzott acéllemezből, DN 150 mm kettős tömítéssel (EPDM) ,00 Csőhéjszigetelés-ragasztószalag KSB mm széles, 15 m-es tekercsben ,00 Szilikontömítés Időjárásálló, élettanilag könnyű szilikon a légvezetékek tömítéséhez ,

63 Cikkszámok Tartozékok DN 160 Fali átvezető jobbos Ø160-hoz, távozólevegő - jobb oldali horganyzott lemezből készült Cikkszám Fali átvezető jobbos, fehér Ø160-hoz, távozólevegő - jobb oldali horganyzott acéllemezből fehérre lakkozott(ral 9016) Fali átvezető balos Ø160-hoz, távozólevegő - bal oldali horganyzott acéllemezből Fali átvezető balos, fehér Ø160-hoz, távozólevegő - bal oldali horganyzott acéllemezből fehérre lakkozott (RAL 9016) Zsalulemez fali átvezetőhöz, Ø160-hoz Távozólevegő-csonk FST mm-es távozólevegő-csonk horganyzott acéllemezből, madárhálóval, vízszintes beépítésre alkalmas

64 Cikkszámok Csőrendszer DN 180 Spirálkorcolt cső WFR-180 horganyzott acéllemezből, DN 180, 2 m hosszú Cikkszám Csőkönyök BU , horganyzott acéllemezből DN 180, préselt, kettős tömítéssel Csőkönyök BU , horganyzott acéllemezből DN 180 mm, préselt, kettős tömítéssel Ø180 Karmantyú MF-180 horganyzott acéllemezből, DN ,10 2, Ø Ø T-idom TCPU horganyzott acéllemezből kettős tömítéssel, DN 180/ DN 150/ DN Ø Ø T-idom TCPU horganyzott acéllemezből kettős tömítéssel, DN 180/ DN 180/ DN Ø150 Szűkítő/bővítő RCU horganyzott acéllemezből, kettős tömítéssel DN 180 / DN 150 mm-es roppantógyűrű Ø Ø160 Szűkítő/bővítő RCU horganyzott acéllemezből, kettős tömítéssel DN 150 / DN 125 mm-es roppantógyűrű Ø Ø160 Ø180 Szűkítő/bővítő RCFU horganyzott acéllemezből, kettős tömítéssel DN 150-es karmantyú/ DN 125-ös roppantógyűrű

65 Cikkszámok Csőrendszer DN 180 Cikkszám 130 Ø180 Szűkítő/bővítő RCU horganyzott acéllemezből, kettős tömítéssel DN 200 / DN 180-as roppantógyűrű Ø200 Csőtoldó közbetét NPU-180 horganyzott acéllemezből kettős tömítéssel, DN Peremes gallér ILX ø180x40 mm karimával és tömítőgyűrűvel Zárófedél ED-180 T-idomhoz, horganyzott acéllemezből, DN M8 Ø 180 Csőbilincs ROS-180 horganyzott acéllemez, amely a következőkből áll: 2-részes csőbilincs zajcsillapító betéttel, 20 cm hosszú menetes szár és alaplemez DN ,

66 Cikkszámok Tartozékok DN 18 0 Cikkszám hátoldal homlok- Időjárásvédő rács WG-180 DN 180-as spirálkorcolt csőhöz külső- és távozó levegőhöz alumínium időjárásvédő rács és lakkozható, kétoldali kettős tömítésű (EPDM), 180 mm átmérőjű csőcsatlakozás Nemesacél kürtőszett AAS-180 DN 180 spirálkorcolt csőhöz, rozsdamentes acélból készült lamellás kürtő. Galvanikusan elkülönített csatlakozás a külsőés távozó levegőhöz. 1 db 0,5 m hosszú DN 180-as cső, 2 db 1 m hosszú DN 180-as cső és 2 db fali rögzítő Rozsdamentes cső könyök CRB DN 180 mm-es spirálkorcolt csőhöz 90 -os cső rozsdamentes acélból, horganyzott elválasztás DN 180 mm-es Távozólevegő-csonk FST-180 DN 180 mm-es spirálkorcolt csőhöz horganyzott acéllemezből, madárhálóval, DN 180 mm, vízszintes beépítésre alkalmas Zajcsillapító FSR DN 180 mm-es spirálkorcolt csőhöz derékszögű, horganyzott acéllemez ház kettős tömítéssel, DN x 250 mm, hossz: 750 mm Zajcsillapító FLSDA DN 180 mm-es spirálkorcolt csőhöz kívül rugalmas alumínium burkolat, belül perforált alumínium cső, kettős tömítéssel, DN 180 csomagolás vastagsága 50 mm, hossz: 1 m

67 Cikkszámok Csőrendszer DN 200 Spirálkorcolt cső WFR-200 horganyzott acéllemezből, DN 200 mm, hoszsza: 2 m. Cikkszám , Csőkönyök BU , horganyzott acéllemezből DN 200 mm, préselt, kettős tömítéssel , Csőkönyök BU , horganyzott acéllemezből DN 200 mm, préselt, kettős tömítéssel ,00 Ø Ø T-idom TCPU préselt, vonalhegesztett horganyzott acéllemezből kettős tömítéssel (EPDM), DN 200/ DN 200/ DN 200 mm , Ø200 Karmantyú MF-200 horganyzott acéllemezből, DN 200 mm , ,70 Ø Szűkítő/bővítő RCFU horganyzott acéllemezből, kettős tömítéssel. DN 200 / 150 mm-es roppantógyűrű Ø200 Ø Csőtoldó közbetét NPU-200 horganyzott acéllemezből kettős tömítéssel, DN 200 mm Zárófedél ED-200 horganyzott acéllemezből, DN 200 mm M8 Ø 200 Csőbilincs ROS-200 horganyzott acéllemez, amely a következőkből áll: 2-részes csőbilincs zajcsillapító betéttel, 20 cm hosszú menetes szár és alaplemez DN

68 Cikkszámok Tartozékok DN 200 Cikkszám hátoldal homlokoldal Időjárásvédő rács WG-200 DN 200-es spirálkorcolt csőhöz alumínium időjárásvédő rács és lakkozható, kétoldali kettős tömítésű (EPDM), 200 mm átmérőjű csőcsatlakozás Zajcsillapító SD DN 200-es spirálkorcolt csőhöz kerek, horganyzott acéllemez ház, kettős tömítéssel külső átmérő 400 mm, DN 200, hossza: 900 mm ,00 Nemesacél kürtőszett AAS-200 DN 200-as spirálkorcolt csőhöz, rozsdamentes acélból készült lamellás kürtő. A külső- és távozó levegő csatlakozásait galvanikusan válassza el. 1 db 0,5 m hosszú DN 200-as cső, 2 db 1 m hosszú DN 200-as cső és 2 db fali rögzítő Rozsdamentes acél cső könyök szegmens CRB DN 200-as spirálkorcolt csőhöz a csatlakozások galvanikusan elválasztva 90 -os rozsdamentes könyök Távozólevegő-csonk FST-200 DN 200 mm-es spirálkorcolt csőhöz horganyzott acéllemezből, madárhálóval, DN 200 mm, vízszintes beépítésre alkalmas

69 Cikkszámok Flexibilis csövek DN 75 Cikkszám Flexibilis cső FR-75 kívül bordázott, belül síkfalú polietilén PE flexibilis cső, antisztatikus bevonattal. DN 75, belső Ø 62 mm, tekercshossz 50 méter. Tömítőgyűrű DI-75 DN 75-ös flexibilis csőhöz, DN 75 mm fekete színben fényes sárga színben fényes kék színben Tartozékok DN 75 Tartozékokhoz a tömítőgyűrűt külön kell rendelni. A gyors és egyszerű telepítés érdekében minden tartozékot fogópánttal látnak el a flexibilis csövekhez történő rögzítéshez. Kettős karmantyú DM-75 DN 75-ös flexibilis csövek összekötésére, Dugó ST-75 DN 75-ös flexibilis cső lezárásához, Ø 62 mm Helmholtz rezonátor HSD-75 zajcsillapító csatlakozással a DN 75-ös flexibilis csövekhez, a mély hangok csillapításához (500 Hz). DN ,00 Betonba építhető csatlakozó SK-75 DN 75-ös flexibilis csövek mennyezeten/padlózaton keresztül történő továbbvezetéséhez, a zsaluzat megsérülése nélkül. DN ,00 Betonba építhető csatlakozó SK-90 DN 75-ös és DN 90-es flexibilis csövek mennyezeten/padlózaton keresztül történő továbbvezetéséhez, és bőítéshez DN 75-ről DN 90-re, a zsaluzat megsérülése nélkül. DN Csőkönyök RB-75 DN 75-ös flexibilis csövek 90 -os összekötéséhez. DN ,

70 Cikkszámok Flexibilis csövek DN 75 Cikkszám Tartozékokhoz a tömítőgyűrűt külön kell rendelni. A gyors és egyszerű telepítés érdekében minden tartozékot fogópánttal látnak el a flexibilis csövekhez történő rögzítéshez. Flexibilis cső keresztezés FRK-75 DN 75-ös flexibilis csőhöz 2 db flexibilis cső kereszteződéséhez DN 75 alacsonyabb építési magassággal (100 mm), 2 db szükséges Kábel összekötő: 4,8 x 310 mm a tartozékok fogópántjainak kiegészítő biztosítása a flexibilis csövek nagyobb terhelése esetén, 100 db/csomag, natúr színben Kábel összekötő: 7,6 x 380 mm flexibilis csövek rögzítésének megerősítéséhez 100 db/csomag, natúr színben Kábel összekötő: 9,0 x 610 mm flexibilis csövek rögzítésének megerősítéséhez 100 db/csomag, natúr színben

71 Cikkszámok Flexibilis csövek DN 90 Cikkszám Flexibilis cső FR-90 kívül bordázott, belül síkfalú polietilén PE-HD flexi bilis cső, antisztatikus bevonattal. Külső/ belső DN 90, belső átmérő 75 mm, tekercshossz 50 m Tömítőgyűrű DI-90 DN 90-es flexibilis csőhöz, DN 90 mm fekete színben fényes sárga színben fényes kék színben Tartozékok DN 90 Tartozékokhoz a tömítőgyűrűt külön kell rendelni. A gyors és egyszerű telepítés érdekében minden tartozékot fogópánttal látnak el a flexibilis csövekhez történő rögzítéshez. Csőkönyök RB--90/90 DN 90-es flexibilis csövek 90 -os összekötéséhez Kettős karmantyú DM-90 DN 90-es flexibilis csövek összekötésére, Dugó ST-90 DN 90-es flexibilis cső lezárásához Betonba építhető csatlakozó SK-90 DN 90-es flexibilis csövek mennyezeten/padlózaton keresztül történő, a zsaluzat megsérülése nélkül továbbvezetéséhez. DN Bővítő/szűkítő elem RCFU DN 75-ös és DN 90-es flexibilis cső összekötéséhez műanyagból Flexibilis cső keresztezés FRK-90 DN 90-es flexibilis csőhöz 2 db flexibilis cső kereszteződéséhez DN 90 alacsonyabb építési magassággal (100 mm), 2 db szükséges A kábel összekötőt a DN 75-ös flexibilis csőnél találja

72 Cikkszámok Laposcsatorna-rendszer Padlórács Inox 100-as és 140-es laposcsatorna-rendszerhez Méretek: 350 x 130 mm Cikkszám Padlórács, fehér 100-as és 140-es laposcsatorna-rendszerhez Méretek: 350 x 130 mm Dugó 75 Záródugó zu Kivezető 90 oldalsó x Tömítőgyűrű flexibilis csőhöz DN 75 összekötésben pattintós gyűrűvel Pattintós gyűrű DN Kivezető, kerek 90 oldalsó x 75 műanyagból 2 x 75/125 mm Tényleges hossza: 325 mm Tömítőgyűrű flexibilis csőhöz DN 90 összekötésben pattintós gyűrűvel Pattintós gyűrű DN

73 Cikkszámok Laposcsatorna-rendszer DN 100 Laposcsatorna 100 flexibilis levegőcső102 x 49 mm tekercs hossza: 50 m Cikkszám Dugó, lapos as laposcsatorna-rendszerhez Tömítés, lapos as laposcsatornához Karmantyú as laposcsatornához Könyök, vízszintes, lapos as laposcsatornához Könyök, függőleges, lapos as laposcsatornához Könyök, függőleges lapos-kerek os átmenet, kerek - lapos Kivezető, kerek, oldalirányú x as laposcsatornához szerelőfüllel Kivezető, kerek, homlokoldali 125-2x as laposcsatornához szerelőfüllel Padlókivezető, lapos 2 x x 86,5 mm belső 2 db 100-as laposcsatorna csatlakozás

74 Cikkszámok Laposcsatorna-rendszer DN 140 Laposcsatorna 140 flexibilis levegőcső142 x 49 mm tekercs hossza: 20 m Cikkszám Dugó, lapos es laposcsatorna-rendszerhez Tömítés, lapos 140 laposcsatornához Karmantyú 140 laposcsatornához Könyök, vízszintes, lapos 140 laposcsatornához Könyök, függőleges, lapos 140 laposcsatornához Kivezető, kerek, oldalsó x 140 laposcsatornához 140 szerelőfüllel Padlókivezető, lapos 1 x x 85 mm belül 1 db csatlakozás - laposcsatorna Adapter, lapos auf, kerek műanyagból Laposcsatorna-kereszteződés a következőkből áll: 1 meter laposcsatorna x adapter, lapos, kerekre x tömítés x pattintós gyűrű DN 90 2 x tömítés

75 Cikkszámok Elosztódoboz DN 150 betonba történő beépítésre Cikkszám Alkalmazás: Betonba történő beépítésre javasolt (masszív beton) - A VKA elosztódoboz AP csatlakozópanellel történő kombinációjához alkalmazható. A csatlakozópanel a mennyezetbe, a padlózatba vagy a falba kerül beépítésre (bebetonozásra). - A készreszerelés után a VKA elosztódoboz közvetlenül erre az AP csatlakozópanelre kerül. Csatlakozópanel AP, VKA elosztódobozhoz Alucink lemezház csatlakozócsonkkal flexibilis csövekhez Ø 75 mm. Típus Csatlakozások. AP-75x ,00 AP-75x ,00 AP-75x ,00 Elosztódoboz VKA, AP csatlakozópanelhez Alucink lemezház 1 db DN 150 mm-es csatlakozócsonkkal a fővezetékhez és karimával az AP csatlakozópanel csatlakozásához. Beépített belső zajcsillapító PU-habtest mosható külső köpennyel és revíziófedéllel. Blendék a légmennyiség beállításához minden egyes Ø 75 mm-es flexibilis csőhöz. Típus Csatlakozások. VKA x ,00 VKA x ,00 VKA x ,00 Revíziófedél (alul) Vakolat alatti elosztódoboz 6 x Ø X betonba történő beépítéshez Alucink elosztódoboz DN 150 mm-es csatlakozócsonkkal (hátul) és 2 x 3 db Ø 90 mm-es, illetve Ø 75 mm-es (oldalsó) csonkkal, 2 db zárófedéllel, 1 db DN 150 mm-es peremes gallérral, belső borítás zajszigetelő anyagból, a revíziófedél a helyszínen lakkozható, és blendék a légmennyiség beállításához minden egyes Ø 75 mm-es, illetve Ø 90 mm-es flexibilis csőhöz Típus UPVK 6 x Ø UPVK 6 x Ø Revíziófedél (alul) Vakolat alatti elosztódoboz 10 x Ø X betonba történő beépítéshez Alucink elosztódoboz DN 150 mm-es csatlakozócsonkkal (hátul) és 2 x 5 db Ø 90 mm-es, illetve Ø 75 mm-es (oldalsó) csonkkal, 4 db zárófedéllel, 1 db DN 150 mm-es peremes gallérral, belső borítás zajszigetelő anyagból, a revíziófedél a helyszínen lakkozható, és és blendék a légmennyiség beállításához minden egyes Ø 75 mm-es, illetve Ø 90 mm-es flexibilis csőhöz Típus UPVK 10 x Ø UPVK 10 x Ø

76 Cikkszámok Elosztódoboz DN 150 Cikkszám Alkalmazás: Betonba történő beépítésre (masszív beton, vékony-betonaljzat) Revíziófedél (alul) Vakolat alatti elosztódoboz UPVKS 10 x Ø X betonba történő beépítéshez Alucink elosztódoboz DN 150 mm-es csatlakozócsonkkal (homlokoldali) és 2 x 5 db Ø 90 mm-es, illetve Ø 75 mm-es (oldalsó) csonkkal, 4 db zárófedéllel, 1 db DN 150 mm-es peremes gallérral, zajszigetelő anyagból készült belső borítással, a helyszínen lakkozható revíziófedéllel. Blendék a légmennyiség beállításához minden egyes Ø 75 mm-es, illetve Ø 90 mm-es flexibilis csőhöz Típus Csatlakozások. UPVKS 10 x Ø ,00 UPVKS 10 x Ø ,00 Revíziófedél (alul) Kombi elosztódoboz VTB-150 betonba történő beépítéshez Légelosztó doboz Alucink lemezből revíziófedéllel (a helyszínen lakkozható). Belül zajszigeteléssel ellátott. 2 x DN 150-es csatlakozócsonk (alul) Következőkből áll: doboz, 6 db rögzítő sín, 4, illetve 2 db zárófedél, blendék a légmennyiség beállításához minden egyes DN 75-ös, illetve DN 90-es flexibilis csőhöz VTB-150 9x75 9 x DN 75-ös befúvottlevegő csonk, illetve 9 x DN 75-ös elszívottlevegő csonk Revíziófedél (alul) VTB-150 6x90 6 x DN 90-es befúvottlevegő csonk, illetve 6 x DN 75-ös elszívottlevegő csonk Egyengető lemez RP 12 x... beszerelési sablon flexibilis csövekhez horganyzott acéllemezből Egyengető lemez RP 12 x 75 DN 75-ös flexibilis csőhözdn 75 Egyengető lemez RP 12 x 90 DN 90-es flexibilis csőhöz Zsaluelosztó SV-6 x... 6 db flexibilis cső a mennyezetben történőhelytakarékos lerakására Választható módon 6 x 90 -os könyök vagy 3 db egyenes csonk. Minden 90 -os könyök 45 -onként elforgatható. Az elszívott és befúvott levegőhöz külön elosztó szükséges Zsaluelosztó SV-6 x 75 DN 75-ös flexibilis csőhöz, 6 x DN Zsaluelosztó SV-6 x 90 DN 90-es flexibilis csőhöz, 6 x DN

77 Cikkszámok Elosztódoboz DN 150 Cikkszám Alkalmazás: falra szerelés javasolt Elosztódoboz VK Alucink lemezház 1 db DN 150 mm-es csatlakozócsonkkal (mellékelve) és csatlakozócsonkokkal Ø 75 mm-es flexibilis csövekhez. Beépített belső zajcsillapító PU-habtest mosható külső köpennyel és revíziófedéllel. Blendék a légmennyiség beállításához minden egyes Ø 75 mm-es flexibilis csőhöz. Típus Csatlakozások. VK x VK x VK x Emeleti elosztó GVT-X Ø 75 mm-es flexibilis csövek elosztóvezetékekre történő csatlakoztatáshoz. Ház horganyzott acéllemezből, zajszigetelő köpennyel, 4 db DN 150-es csatlakoztatási lehetőséggel, 2 db DN 150-es, kettős tömítéssel ellátott csonkkal. Blendék a légmennyiség beállításához minden egyes DN 75-ös flexibilis csőhöz Típus Csatlakozások. GVT GVT GVT GVT Tartó MH GVT-X emeleti elosztóhoz, horganyzott acéllemezből, 0,3 m hosszú Minden emeleti elosztóhoz legalább 2 db szögletes szerelősín javasolt

78 Cikkszámok Elosztódoboz DN 180 Cikkszám Alkalmazás: Betonba történő beépítésre (masszív beton) Revíziófedél (alul) Kombi elosztódoboz VTB-180 betonba történő beépítéshez Légelosztó doboz Alucink lemezből revíziófedéllel (a helyszínen lakkozható). Belül zajszigeteléssel ellátott. 2 x DN 180-as csatlakozócsonk (alul) Következőkből áll: doboz, 6 db rögzítő sín, 4, illetve 2 db zárófedél, blendék a légmennyiség beállításához minden egyes DN 75-ös, illetve DN 90-es flexibilis csőhöz Revíziófedél (alul) VTB-180 9x75 9 x DN 75-ös befúvottlevegő csonk, illetve 9 x DN 75-ös elszívottlevegő csonk VTB-180 6x90 6 x DN 90-es befúvottlevegő csonk, illetve 6 x DN 75-ös elszívottlevegő csonk Alkalmazás: falra szerelés javasolt Elosztódoboz VK Alucink lemezház 1 db DN 180 mm-es csatlakozócsonkkal (mellékelve) és csatlakozócsonkokkal, az elülső oldalon, fentre, illetve a bal vagy jobb oldalre szerelhető (vevő oldali feladat) és csatlakozó csonkok Ø 75, illetve Ø 90 mm-es flexibilis csövekhez. Beépített belső zajcsillapító PU-habtest mosható külső köpennyel és revíziófedéllel. Blendék a légmennyiség beállításához minden egyes Ø 75, illetve Ø 90 mm-es flexibilis csőhöz. Típus Csatlakozások. VK x6 6 VK x8 8 VK x10 10 VK x12 12 VK x6 6 VK x8 8 VK x10 10 VK x

79 Cikkszámok Elosztódoboz DN 200 Cikkszám Alkalmazás: Betonba történő beépítésre (monolitbeton) Vakolat alatti elosztódoboz UPVK x12 betonba történő beépítéshez Légelosztó doboz Alucink lemezből revíziófedéllel (a helyszínen lakkozható). Belül zajszigeteléssel ellátott Revíziófedél (alul) 2 x DN 200-as csatlakozócsonk (hátul/fent), 12 (2 x 6) db DN 90-es (oldalsó) csonk, Következőkből áll: doboz, 6 db zárófedéllel, 1 db DN 200-as peremes gallérral, blendék a légmennyiség beállításához minden egyes DN 90-es flexibilis csőhöz Alkalmazás: falra szerelés javasolt Elosztódoboz VK200-75x15 Légelosztó doboz Alucink lemezből revíziófedéllel. Belül zajszigeteléssel ellátott x DN 200-as csatlakozócsonk (hátul), 15 x (3x5) DN 75-ös csatlakozócsonk (homlokoldal) Következőkből áll: doboz, blendék a légmennyiség beállításához minden egyes DN 75-ös flexibilis csőhöz 11-79

80 Cikkszámok Tartozékok elosztódobozhoz Szabályozó csappantyú RK-80 tömören záró szabályozó csappantyú a térfogatáram beállításához, szegélyforrasztott horganyzott acéllemezből, Ø 80 mm. Cikkszám ,00 Légmennyiség szabályozó szelep DN Zárófedél elosztódobozhoz ED-75 Ø 75 mm-es, az elosztódoboz nem használatos csatlakozásainak lezárásához ,00 ED-75 Zárófedél elosztódobozhoz ED-90 Ø 90 mm-es, az elosztódoboz nem használatos csatlakozásainak lezárásához ,00 ED-90 Szellőzőnyílások padlózat Alkalmazás: padlóba történő szereléshez (kész padló) Padló-befúvórács BD m 3 /h befúvottlevegő-térfogatáramig. Perforált nemesacél rács állítható dobozban, magassága mm. A nemesacél belső 3 bevonattal, a külső rész 2 rögzítő hevederrel ellátott alucink lemezből és csatlakozócsonkkal DN 75-ös flexibilis csőhöz ,00 Padló-befúvórács BD m 3 /h befúvottlevegő-térfogatáramig. Perforált nemesacél rács állítható dobozban, magassága mm. A nemesacél belső 3 bevonattal, a külső rész 2 rögzítő hevederrel ellátott alucink lemezből és csatlakozócsonkkal DN 90-es flexibilis csőhöz

81 Cikkszámok Szellőzőnyílások fal/mennyezet Cikkszám Alkalmazás: masszív betonba, falazatba, könnyűszerkezetes falba történő beépítésre Bekötődoboz AG-60 befúváshoz és elszíváshoz a formatervezett ráccsal kombinálva. A beépítés után a ház lehetővé teszi a rács (elforgatható) finombeállítását. Műanyagból, 2 db DN 75-ös csatlakozócsonkkal. Rögzítő szegmensekkel, zárófedéllel, zajcsillapítóval, védőelem a építkezés és a vakolatba történő szerelés okozta szennyeződésekkel szemben. Befúváshoz: 1 x DN m 3 /h-ig 2 x DN m 3 /h-ig Elszíváshoz 1 x DN m 3 /h-ig 2 x DN m 3 /h-ig Bekötődoboz AG-90 befúváshoz és elszíváshoz a formatervezett ráccsal kombinálva. A beépítés után a ház lehetővé teszi a rács (elforgatható) finombeállítását. Műanyagból, 2 db DN 90-es csatlakozócsonkkal. Rögzítő szegmensekkel, zárófedéllel, zajcsillapítóval, védőelem a építkezés és a vakolatba történő szerelés okozta szennyeződésekkel szemben Befúváshoz: 1 x DN m 3 /h-ig Elszíváshoz: 1 x DN m 3 /h-ig Alkalmazás: masszív betonba Hosszabbító elem VAG-60/90 AG-60-as és AG-90-es bekötődoboz emelvény alsó szerelvények elhelyezéséhez monolitbeton-mennyezet esetén. emelési magasság: 60 mm A beépítés után a hosszabbító elem lehetővé teszi a rács finombeállítását Bekötődoboz tartozékai Zajcsillapító AG-60 és AG-90 bekötődobozokhoz, illetve AGV-60 és AGV-90 bekötődoboz-szetthez opcionális zajcsillapító AG-60 bekötődobozhoz. Akusztikusan különösen érzékeny helyiségekhez (utólag is felszerelhető). Nem kombinálható az AGF-60/90 elszívottlev.- szűrővel Elszívottlevegő-szűrő AGF-60/90 AG-60 és AG-90 bekötődobozokhoz, illetve AGV-60 és AGV-90 bekötődoboz-szetthez mosható poliamid finomháló műanyag kerettel. Nem kombinálható a zajcsillapítóval

82 Cikkszámok Szellőzőnyílások fal/mennyezet Cikkszám Alkalmazás: masszív betonba történő beépítésre Bekötődoboz quick 75 befúváshoz és elszíváshoz a formatervezett ráccsal kombinálva. A beépítés után a ház lehetővé teszi a rács (elforgatható) finombeállítását. Műanyagból, 2 db DN 75-ös csatlakozócsonkkal. Szerelése nagyon egyszerű, csak be kell betonozni. Befúváshoz: 1 x DN m 3 /h-ig 2 x DN m 3 /h-ig Elszíváshoz 1 x DN m 3 /h-ig 2 x DN m 3 /h-ig Bekötődoboz quick 90 befúváshoz és elszíváshoz a formatervezett ráccsal kombinálva. A beépítés után a ház lehetővé teszi a rács (elforgatható) finombeállítását. Műanyagból, 2 db DN 90-es csatlakozócsonkkal. Szerelése nagyon egyszerű, csak be kell betonozni. Befúváshoz: 1 x DN m 3 /h-ig Elszíváshoz 1 x DN m 3 /h-ig Szellőzőnyílások fal/mennyezet Befúvó-/ elszívó rács műanyagból A rács iránya a telepítés után némileg korrigálható. Formatervezett rács Pacifik AG-60 és AG-90 bekötődobozokhoz, illetve AGV-60 és AGV-90 bekötődoboz-szetthez. Kiváló minőségű műanyagból, fehér színben (RAL 9016). A rács mosható és házilag bármilyen színűre festhető Alkalmas: befúváshoz 40 m 3 /h-ig elszíváshoz 60 m 3 /h-ig Formatervezett rács Adria AG-60 és AG-90 bekötődobozokhoz, illetve AGV-60 és AGV-90 bekötődoboz-szetthez. Kiváló minőségű műanyagból, fehér színben (RAL 9016). A rács mosható és házilag bármilyen színűre festhető. Alkalmas: befúváshoz 40 m 3 /h-ig elszíváshoz 60 m 3 /h-ig Formatervezett rács Atlantik AG-60 és AG-90 bekötődobozokhoz, illetve AGV-60 és AGV-90 bekötődoboz-szetthez. Kiváló minőségű műanyagból, fehér színben (RAL 9016). A rács mosható és házilag bármilyen színűre festhető. Alkalmas: befúváshoz 40 m 3 /h-ig elszíváshoz 60 m 3 /h-ig

83 Cikkszámok Szellőzőnyílások fal/mennyezet Cikkszám Befúvott- és elszívottlevegő rács fémből A rács iránya a telepítés után némileg korrigálható. Formatervezett rács Pizol AG-60 és AG-90 bekötődobozokhoz, illetve AGV-60 és AGV-90 bekötődoboz-szetthez. Nemesacélból Alkalmas: befúváshoz 40 m 3 /h-ig elszíváshoz 60 m 3 /h-ig Formatervezett rács Pizol AG-60 és AG-90 bekötődobozokhoz, illetve AGV-60 és AGV-90 bekötődoboz-szetthez. Acélból fehér (RAL 9016) porlakk bevonattal Alkalmas: befúváshoz 40 m 3 /h-ig elszíváshoz 60 m 3 /h-ig Formatervezett rács Alvier AG-60 és AG-90 bekötődobozokhoz, illetve AGV-60 és AGV-90 bekötődoboz-szetthez. Nemesacélból Alkalmas: befúváshoz 40 m 3 /h-ig elszíváshoz 60 m 3 /h-ig Formatervezett rács Alvier AG-60 és AG-90 bekötődobozokhoz, illetve AGV-60 és AGV-90 bekötődoboz-szetthez. Acélból fehér (RAL 9016) porlakk bevonattal Alkalmas: befúváshoz 40 m 3 /h-ig elszíváshoz 60 m 3 /h-ig Formatervezett rács Säntis AG-60 és AG-90 bekötődobozokhoz, illetve AGV-60 és AGV-90 bekötődoboz-szetthez. Nemesacélból Alkalmas: befúváshoz 40 m 3 /h-ig elszíváshoz 60 m 3 /h-ig Formatervezett rács Säntis AG-60 és AG-90 bekötődobozokhoz, illetve AGV-60 és AGV-90 bekötődoboz-szetthez. Acélból fehér (RAL 9016) porlakk bevonattal Alkalmas: befúváshoz 40 m 3 /h-ig elszíváshoz 60 m 3 /h-ig

84 Cikkszámok Szellőzőnyílások fal/mennyezet Cikkszám Alkalmazás: falazatba, könnyűszerkezetes falba történő beépítésre Vakolat alatti bekötődoboz UPK TVA-125 elszívottlevegő- vagy TVZ-125 befúvottlevegő-tányérszelephez. horganyzott acéllemezből, védőfedéllel Vakolat alatti bekötődoboz UPK-30 DN 75-ös csonkkal Befúváshoz: 1 x DN m³/h Elszíváshoz: 1 x DN m³/h Vakolat alatti bekötődoboz UPK-90 DN 90-es csonkkal Befúváshoz: 1 x DN m³/h Elszíváshoz: 1 x DN m³/h Vakolat alatti bekötődoboz UPK-60 DN 75-ös csonkkal Befúváshoz: 1 x DN m³/h 2 x DN m³/h Elszíváshoz: 1 x DN m³/h 2 x DN m³/h Vakolat alatti bekötődoboz UPK-80 DN 75-ös csonkkal Befúváshoz: 1 x DN m³/h 2 x DN m³/h 3 x DN m³/h Elszíváshoz: 1 x DN m³/h 2 x DN m³/h 3 x DN m³/h

85 Cikkszámok Szellőzőnyílások fal/mennyezet Cikkszám Alkalmazás: vékony mennyezethez Lapos mennyezeti készlet FDS-125 TVA-125 elszívottlevegő-tányérszelephez és TVZ-125 befúvottlevegő-tányérszelephez. horganyzott acéllemezből, 1 vagy 2 db DN 75-es csonkkal, védőfedéllel, speciális, DN 125-ös karmantyús csonkkal az átvezetéshez. Befúváshoz: 1 x DN m 3 /h-ig 2 x DN m 3 /h-ig Elszíváshoz 1 x DN m 3 /h-ig 2 x DN m 3 /h-ig Típus FDS-125 1x 75 FDS-125 2x 75 FDS-125 3x Speciális alkalmazás Vakolat alatti bekötődoboz UPK-125 X x 75 LN TVA-125 elszívottlevegő-tányérszelephez vagy TVZ-125 befúvottlevegő-tányérszelephez. horganyzott acéllemezből, DN 125-ös spirálkorcolt csővel, L = 400 mm 1, 2 vagy 3 db DN 75-ös csonkkal, védőfedéllel Befúváshoz: 1 x DN m 3 /h-ig 2 x DN m 3 /h-ig 3 x DN m 3 /h-ig Elszíváshoz 1 x DN m 3 /h-ig 2 x DN m 3 /h-ig 3 x DN m 3 /h-ig Típus UPK-125 1x 75 LN UPK-125 2x 75 LN UPK-125 3x 75 LN Szellőzőnyílások befúvás / elszívás TVZ-125 befúvottlevegő-tányérszelep UPK és FSD bekötődobozhoz acélból (RAL 9016 fehér színben) DN 125-ös beépítő kerettel, 45 mm magas Befúváshoz 40 m 3 /h-ig TVA-125 elszívottlevegő-tányérszelep UPK és FSD bekötődobozhoz acélból (RAL 9016 fehér színben) DN 125-ös beépítő kerettel, 45 mm magas Elszíváshoz 60 m 3 /h-ig Peremes gallér DN 125 UPK-30, UPK-60 és UPK-90 bekötődobozhoz horganyzott acéllemezből DN 125, 40 mm magas

86 Cikkszámok Szellőzőnyílás készlet fal/mennyezet Alkalmazás: falazatba, könnyűszerkezetes falba történő beépítésre Befúvottlevegő-készlet ZUL-SET UPK-30 bekötődoboz DN 75-ös csatlakozó csonkkal és védőborítással TVZ-125 befúvottlevegő-tányérszelep DN 125-ös beépítő kerettel TCPU as T-idom és MF-150-es karmantyú Befúváshoz: 30 m 3 /h-ig Elszívottlevegő-készlet ABL-SET UPK-30 bekötődoboz DN 75-ös csatlakozó csonkkal és védőborítással TVA-125 elszívottlevegő-tányérszelep DN 125-ös beépítő kerettel TCPU as T-idom és MF-150-es karmantyú Elszíváshoz: 30 m 3 /h-ig Alkalmazás: masszív betonba történő beépítésre Befúvottlevegő-készlet BZK UPK-30 bekötődoboz DN 75-ös csatlakozó csonkkal és védőborítással TVZ-125-ös befúvottlevegő-tányérszelep peremes gallér és beépítő keret. Befúváshoz: 30 m 3 /h-ig Elszívottlevegő-készlet BAK UPK-30 bekötődoboz DN 75-ös csatlakozó csonkkal és védőborítással, TVA-125 elszívottlevegő-tányérszelep peremes gallér és beépítő keret. Elszíváshoz: 30 m 3 /h-ig Befúvottlevegő-készlet BZK UPK-90 bekötődoboz DN 90-es csatlakozó csonkkal és védőborítással TVZ-125-ös befúvottlevegő-tányérszelep peremes gallér és beépítő keret. Befúváshoz: 40 m 3 /h-ig Elszívottlevegő-készlet BAK UPK-90 bekötődoboz DN 90-es csatlakozó csonkkal és védőborítással, TVA-125 elszívottlevegő-tányérszelep peremes gallér és beépítő keret. Elszíváshoz: 60 m 3 /h-ig

87 Cikkszámok Szellőzőnyílások fal/mennyezet Cikkszám Alkalmazás: masszív betonba, falazatba, könnyűszerkezetes falba történő beépítésre Kör alakú bekötődoboz TG-30 befúváshoz + elszíváshoz kombinációban formatervezett Tangential szellőzőnyílással. Műanyag ház 1 db DN 75-ös csatlakozócsonkkal, rögzítő szegmensekkel, védőborítással. Befúváshoz: 1 x DN m 3 /h-ig, Elszíváshoz: 1 x DN m 3 /h-ig Bekötődoboz tartozékai Kör alakú hosszabbító elem TGA TG-30 kör alakú bekötődobozhoz csatlakoztatást hosszabbító elem formatervezett szellőzőnyíláshoz, amely könnyűszerkezetes falaknál vagy vékony betonnál szükséges Elszívottlevegő-szűrő ATG TG-30 kör alakú bekötődobozhoz és TGA hosszabbító elemhez. Műanyag kerettel ellátott, mosható, finom szemű poliamid hálóból Szellőzőnyílások befúvás / elszívás Tangential formatezvezett szellőzőnyílás TG-30 kör alakú bekötődobozhoz és TGA hosszabbító elemhez. Műanyagból, fehér színben (RAL 9016), csatlakozóval. Befúváshoz 30 m 3 /h-ig, Elszíváshoz 30 m 3 /h-ig. Házilag bármilyen színűre festhető Tangential TR-30 formatezvezett szellőzőnyílás TG-30 kör alakú bekötődobozhoz és TGA hosszabbító elemhez. Műanyagból, fehér színben (RAL 9016), csatlakozóval. Befúváshoz 30 m 3 /h-ig, Elszíváshoz 30 m 3 /h-ig. Házilag bármilyen színűre festhető Alkalmazás: betonba történő beépítésre (helyi beton) Résbefúvó SD-X bekötő dobozzal betonba történő beépítéshez. Lineáris levegőelosztáshoz alkalmas. Elegáns külsejű eloxált alumínium résbefúvóból és 1 csatlakozócsonkkal ellátott horganyzott acéllemez bekötődobozból áll. SD-75 légmennyiség 30 m 3 /h-ig, SD-90 légmennyiség 40 m 3 /h-ig SD

88 Cikkszámok Szűrők a kifutott modellekhez Cikkszám Befúvottlevegő-szűrő (180) HomeVent RS-180, comfort FR (180), FRS (180) típushoz pollen-finompor-kazettásszűrő F7-es szűrési osztály Befúvottlevegő-aktívszénszűrő (180) HomeVent RS-180, comfort FR (180), FRS (180) típushoz rendkívül hatékony Z-szűrő pollenek, finom por, gáznemű szennyező anyagok, szagok, stb. ellen. F7-es szűrési osztály Befúvottlevegő-szűrő változata (180) Elszívottlevegő-szűrő (180) HomeVent RS-180, comfort FR (180), FRS (180) típushoz durvapor-kazettásszűrő G4-es szűrési osztály Befúvottlevegő-szűrő (250) HomeVent RS-250, comfort FR (250) típushoz pollen-finompor-kazettásszűrő F7-es szűrési osztály Befúvottlevegő-aktívszénszűrő (250) HomeVent RS-250, comfort FR (250) típushoz rendkívül hatékony Z-szűrő pollenek, finom por, gáz nemű szennyező anyagok, szagok, stb. ellen. F7-es szűrési osztály. Befúvottlevegő-szűrő változata Elszívottlevegő-szűrő (250) HomeVent RS-250, comfort FR (250) típushoz durvapor-kazettásszűrő G4-es szűrési osztály Befúvottlevegő-szűrő (300, 360) HomeVent comfort FR (300, 360) típushoz pollen-finompor-z-szűrő F7-es szűrési osztály Befúvottlevegő-aktívszénszűrő (300, 360) HomeVent comfort FR (300, 360) típushoz rendkívül hatékony Z-szűrő pollenek, finom por, gáznemű szennyező anyagok, szagok, stb. ellen. F7-es szűrési osztály. Befúvottlevegő-szűrő változata (300, 360) Elszívottlevegő-szűrő (300, 360) HomeVent comfort FR (300, 360) típushoz durvapor-z-szűrő G4-es szűrési osztály

89 Műszaki adatok DN 150 mm-es csőrendszer A csőrendszer duplaszigetelésű tömítő gyűrűvel ellátott (EPDM) horganyzott acéllemezből áll. A cső DIN szerinti, 0,6 mm vastag. Térfogatáram [Pa/m] Nyomásveszteség [Pa] [Pa] [m³/h] Cső könyök 90 könyök ,3 0,7 0, ,6 1,5 1, ,0 2,5 1, ,5 4,0 2,0 45 BU kg Ø 150 MF BU SR-150 NPU-150 ROS kg 8 kg M DN 150 mm-es fővezeték-szigetelés A szigetelés anyaga szintetikus kaucsuk (zártcellás EPDM ellenálló külső köpennyel), 25 mm vastag, fekete színű. Hővezetési tényező λ 0 C-on 0,032 W/mK Páradiffúzió ellenállása 7000 Tűzveszélyességi osztály 5.3, ill. B1 Szigetelőtömlő: a 150 mm-es spirálkorcolt csőhöz, a karton 3 db 2 m-es tömlőt tartalmaz Szigetelés csőkönyökhöz: Csőbilincs szigetelő mandzsettával: a csőkönyökhöz méretre vágandó szigetelőlemez (2-részes) csövek hőhídmentes szereléséhez Ragasztó: Ragasztószalag: ecsettel felhordható ragasztó 0,25 liter szintetikus kaucsukból, 50 mm széles és 15 m-es tekercsben Figyelem! A hőszigetelésre vonatkozó helyi előírásokat vegye figyelembe! 11-89

90 Műszaki adatok IsiPipe és IsiPipe Plus csőrendszer műanyagból A csővezeték párazáró EPP-ből áll, Falvastagság: 15 mm-es szürke, illetve 43 mm-es fekete színű Hővezetési tényező λ = 0,037 W/mK, illetve λ = 0,03 W/mK D1 d L1 D2 D3 D4 cső Karmantyú d = anyagvastagság mm-ben Hővezető képesség 0,035 W/mK Méretek mm-ben D1 d D2 D3 D4 D5 X1 X2 45 -os könyök os könyök Excentrikus adapter 150/ / / X1 60 Ø D4 Ø D2 Ø D3 60 X2 60 Ø D4 Ø D3 Ø D1 Ø D3 Ø D1 Ø D3 60 Ø D5 Ø D4 X1 60 L1 Ø D3 Ø D º Ø D1 Ø D2 Ø D Ø D3 Ø D1 Ø D2 Ø D4 Ø D1 Ø D Ø D2 60

91 Műszaki adatok Külsőlevegő-előmelegítő CB DN 150-es csővezetékhez (befúvottlevegő-vezeték) -15 C alatti külső hőmérséklet esetén 17 C-os befúvottlevegő-hőmérsékletet garantál. Beépített túlmelegedés elleni védelemmel. Helyszíni szerelésre: áramlásbiztosító és hőálló hőszigetelés Csőcsatlakozás: DN 150 mm-es Fűtési teljesítmény: max. 600 W-ig Tömeg: 3,2 kg IsiPipi csővezetékhez nem alkalmas Ø D 72 Kürtő HA-250 DN 150-es spirálkorcolt csőhöz csatlakoztatható. A kürtő horganyzott acéllemezből készült. Külső és távozó levegőhöz. Beépítési helyzete: függőleges 250 Térfogatáram [m³/h] Nyomásveszteség Külső levegő [Pa] Nyomásveszteség Távozó levegő [Pa] Időjárásvédő rács WG-150 DN 150-es spirálkorcolt csőhöz csatlakoztatható. Kettős tömítéssel ellátott időjárásvédő rács, lakkozható. Külső és távozó levegőhöz. DN 150-es csőcsatlakozás. Ø belső innen Ø Térfogatáram [m³/h] Nyomásveszteség Külső levegő [Pa] Nyomásveszteség Távozó levegő [Pa]
