1 Megoldások napelemes rendszerekhez THINK CONNECTED

2 ProtectPlus. OBO szerelési anyagok napelemes rendszerek átfogó védelméhez Célunk, hogy a napelemes rendszerek villamossági szempontból szakszerű kialakításához átfogó megoldásokat kínáljunk. Kiadványunk a biztonságos és gyors telepítéshez felhasználható szerelési anyagokat tartalmazza. 2 OBO LPA

3 Tartalomjegyzék Hogyan lehet a villámvédelmi rendszert a napelemes berendezéssel kombinálva felszerelni? Hogyan lehet a biztonsági távolságot betartani? Milyen húzásmentesítési lehetőségek állnak rendelkezésre függőleges kábelezés esetén? Hogyan lehet optimálisan megvédeni az invertert? Hogyan lehet a kábelt fektetni a menekülő és mentési útvonalak területén? illámvédelmi felfogó- és levezetőrendszer Túlfeszültség-védelem Az alapokról szóló részben megválaszolunk egy sor kérdést a gyakorlatnak megfelelő szerelési megoldásokkal a ferde és lapostetőkre telepített és a szabadon álló berendezésekhez. Potenciál-kiegyenlítés Földelőrendszer Kábelezés és vezetékezés Épület-tűzvédelem Jegyzékek LPA OBO 3

4 A napelemes rendszer kivitelezőjeként Ön viseli a felelősséget. A ProtectPlus-szal ez nem probléma. A villamos biztonságért az üzembe helyező felel. Biztonság mindenekfelett A napelemes rendszer létesítése gyakran széleskörű beavatkozást jelent az épület elektromos rendszerébe. Ez tükröződik a vonatkozó szabványok és előírások nagy ában is. Ehhez társulnak még a biztosítók előírásai. egye figyelembe a mindenkori helyi és törvényi előírásokat is. A kivitelező felelőssége A napelemes rendszer létesítése során az alábbi követelményeket kell figyelembe venni: illámvédelem MSZ EN Túlfeszültség-védelem MSZ HD Kisfeszültségű berendezések létesítése MSZ HD MSZ HD A P tápellátó rendszerek követelményei MSZ HD Épület-tűzvédelem Országos tűzvédelemi szabályzat 4 OBO LPA

5 Az üzemeltető felelőssége A hálózatra visszatápláló rendszerekre os követelmény vonatkozik. A rendszer üzemeltetőjének a kötelezettsége, hogy elvégeztesse a készülékek szakszerű karbantartását, ellenőrzését és állagmegóvását A rendszer villamos szerkezetinek előírt időközönként ismétlődő ellenőrzésére csak szakember jogosult. A napelemes rendszerek létesítése során tekintettel kell lenni a biztonságra vonatkozó jogszabályi és műszaki előírásokra. LPA OBO 5

6 A ProtectPlus segítségével a napelemes rendszerek évtizedeken át ellenállnak viharoknak, hónak, esőnek, hidegnek, napsütésnek és a hőségnek. 6 OBO LPA

7 A napelemes rendszerek teljes élettartamukon át óriási igénybevételnek vannak kitéve. A szél és az időjárás koptatja, öregíti a berendezések elemeit, a villámok és túlfeszültségek jelentős veszélyt jelentenek az inverter ára. A ProtectPlus átfogó védelmet jelent a komplett rendszer ára a környezet károsító hatásaival szemben. édelem a közvetlen villámcsapások ellen A villámok hatalmas energiája egy pillanat alatt tönkreteheti a napelemes rendszereket, és ezáltal veszélyeztetheti az egész létesítmény működőképességét. A sokéves megfigyelések - például a BLIDS rendszer (a Siemens villámcsapásokkal kapcsolatos tájékoztató szolgáltatása alapján - a villámok és villámcsapások ának folyamatos növekedését jelzik. édelem a túlfeszültségek ellen Az érzékeny invertert a váltakozó áramú oldalról a kapcsolások és hálózati csatolások miatt károsító hatású túlfeszültségek fenyegetik. A villámcsapások két kilométeres környezetben veszélyes túlfeszültségeket okoznak. Ezek a feszültségcsúcsok sokszor elegendők ahhoz, hogy megrongálják a berendezés "lelkét". édelem a környezeti behatásokkal szemben A napelemes rendszerek igénybevétele egyre nő - a meteorológiai megfigyelések a szélsőséges időjárási körülmények egyre gyakoribb előfordulását jelzik. Csak a - megfelelő mechanikai szerkezet áll ellen az esőnek, hónak, hőségnek és hidegnek a berendezés teljes élettartama alatt. édelem a mechanikai terheléssel szemben A napelemes rendszerek különféle mechanikai terheléseknek vannak kitéve. A szél állandóan mozgatja a berendezés külső részeit, a hó teher az egész szerkezetet terheli. Függőleges kábelvezetés esetén fellépő nagy terhelések miatt, megfelelő húzásmentesítésről kell gondoskodni. édelem a tűz terjedése ellen A napelemes berendezések tűzvédelmének különféle követelményeket kell kielégítenie. Ilyen pl. az, hogy meg kell akadályozni a tűz átterjedését a tűzszakaszhatárokon, mind az épületen kívül, mind annak belsejében illetve menekülési és mentési útvonalakon a kábelek és vezetékek elhelyezését úgy kell megvalósítani, hogy ne veszélyeztesse az menekülést, illetve a mentést. LPA OBO 7

8 Összehangolt védelem. A ProtectPlus rendszer elemei. A Protect Plus olyan átgondolt védelmi rendszer, amely a napelemes rendszerek különböző részeinek védelmét hivatott biztosítani. Az átfogó védelem gondoskodik a kivitelező és az üzemeltető nyugalmáról is. illámvédelmi rendszerek A villámáramot a következő rendszerelemekkel lehet felfogni és biztonságosan a talajba vezetni: felfogórudak és felfogóoszlopok, elszigetelt villámvédelmi rendszer, szigetelt iscon vezeték, szalagok és huzalok, vezetéktartók, összekötő- és csatlakozókapcsok. Földelőrendszerek Termékeink a tökéletes földeléshez: szalagok és huzalok, összekötők, csatlakozókapcsok, földelő-csatlakozórudak, földelőrudak, keresztföldelők, korrózióvédelem. 8 OBO LPA

9 Potenciálkiegyenlítő rendszerek A potenciálkiegyenlítés összeköttetést biztosít a villámvédelmi rendszer, a túlfeszültségvédelem és a földelés között. A potenciálkiegyenlítéshez használható anyagok a következő változatokban kaphatók: beltéri használatra, kültéri használatra, ipari használatra. Túlfeszültség-védelmi rendszerek Megoldások mindenféle alkalmazáshoz: erősáramú hálózatok túlfeszültség-védelme, telekounikációs-és adatátviteli rendszerek túlfeszültség-védelme, beépítéshez előszerelt kialakítások, napelemes rendszerek DC-oldalát biztosító védelmek. Kábeltartó-rendszerek Gyorsan szerelhető és biztonságos kábel- és vezetékrendezés : kábeltálcák, rácsos kábeltálcák, kábellétrák, kábelhágcsók, függesztett oszlopok, fali és oszlopkonzolok. ezetékcsatornák Tiszta kábelezés és vezetékezés épületeken belül a következő elemekkel: fali és mennyezeti csatornák, kábel- és csőrögzítő rendszerek műanyagból és fémből, csavaros és beütős rögzítő rendszerek, sínrendszerek. Tűzvédelmi rendszerek Tűzvédelmi rendszereink a következő összetevőkből állnak: tűzgátló tömítések, időjárásálló tűzvédelmi bandázsok rendszerek a menekülési és mentési útvonalakhoz. LPA OBO 9

10 illámvédelmi rendszer kialakítása magastetős épületeken Magastető napelemes és villámvédelmi rendszerrel Teljes választék, több évtizedes tapasztalat Az utólagos felszerelésnél gyakran elhanyagolják a napelemes rendszerek bevonását az épületek meglevő villámvédelmébe. Ezzel nagy mértékben megnő a közvetlen villámcsapás által okozott jelentős károk veszélye. A közhasználatú épületeknél jogszabály (pl OTSZ) megkövetelheti villámvédelmi rendszer meglétét a tűz- és személyvédelem érdekében. Átfogó termékválasztékunk és tapasztalatunk révén szinte minden ú magastetőhöz megfelelő megoldást tudunk kínálni. A kínálat kiterjed többek között a következőkre: felfogórudak, rúdtartók, oldalfali vezetéktartók, tetővezeték-tartók kúpcseréphez, tetővezeték-tartók különféle tetőfedési módokhoz, szalagok, huzalok. Négyféle anyag A termékeink négy különböző anyagminőségben kaphatók tűzihorganyzott acél, réz, alumínium, rozsdamentes acél. Levezető, ereszcsatorna-kapoccsal 10 OBO LPA

11 Lapostető napelemes rendszerrel és iscon vezetékkel illámvédelmi potenciálkiegyenlítés A villámáram levezetésekor több dolgot kell figyelembe venni. Az épület belső rendszereivel vezetőképes kapcsolatban nem levő fémrészeket közvetlenül be kell kötni a villámvédelembe. Az aktív egyenés váltakozó áramú vezetékeket és adatátviteli rendszereket megfelelő túlfeszültségvédelmi eszközök segítségével kell az épületbe való belépésüknél a potenciálkiegyenlítésbe bevonni. Az épület minden fémszerkezetét, valamint a villamos működtetésű berendezéseket és azok csatlakozóvezetékeit is be kell vonni a villámvédelembe. Biztonsági távolság A klímaberendezések, érzékelők és napelemes rendszerek jó példák azokra a tetőn elhelyezett szerkezetekre, amelyeknél be kell tartani a biztonsági távolságot. Ez a távolság azért szükséges, hogy el lehessen kerülni a másodlagos kisülést, a rész-villámáramokat a villámvédelmi rendszer és a fém épületrészek, valamint az villamos és elektronikus készülékek között. A napelemes rendszerek utólagos felszerelésénél a helyszíni adottságok miatt ez gyakran nem lehetséges. Ekkor segít a szigetelt iscon vezeték. Ennek használata 0,75 m egyenértékű biztonságot biztosít. illámvédelmi potenciálkiegyenlítés a napelemes tartószerkezeten LPA OBO 11

12 illámvédelmi rendszer lapostetőkön elhelyezett szerkezetekhez Elszigetelt villámvédelem és kábeltartó-rendszer TrayFix-szel és szerelőtalppal, lapostetőkön illámvédelmi felfogók A villámvédelmi rendszer megvédi az épületet a közvetlen villámcsapások hatásaitól. Ami első hallásra egyszerűnek tűnik, a gyakorlatban hamar bonyolulttá válhat. Meglevő, a tetőn elhelyezett berendezések A tetőn már meglevő berendezéseket, pl. a klímaberendezéseket éppen úgy meg kell védeni, mint az újonnan telepítendő napelemes rendszereket. Erre a feladatra az OBO különféle felfogórendszereket kínál: isfang felfogóoszlopok 8 m magasságig, elszigetelt felfogók, felfogórudak acélból, alumíniumból és vörösrézből, szigetelt iscon vezeték. Elszigetelt villámvédelem GfK-tartóval csővezetékhez 12 OBO LPA

13 Elszigetelt villámvédelem GfK rögzítővel a hűtőegységhez Árnyékolás A felfogórudak helyzetét úgy kell kiválasztani, hogy ne árnyékolják be a napelemes modulokat. A teljes árnyék az egész string teljesítményének csökkenését vonhatja maga után. Felfogóoszlop-rendszer iscon vezetékkel A felfogórúdnak legalább az átmérője 108-szorosának megfelelő távolságra kell állnia a napelemes modultól.(din EN Bbl. 5). Távolság a felfogóberendezésektől a teljes árnyék elkerülésére A felfogórúd átmérője (m) A felfogórúd távolsága a napelemes modultól (m) 0,008 0,86 0,010 1,08 0,016 1,73 LPA OBO 13

14 14 OBO LPA

15 Kábeltartó-rendszerek Nehéz körülmények. Egyszerű beépítés. Az épületen kívül található kábelek és vezetékek rendkívüli mértékben ki vannak téve az időjárás hatásainak. Az eső, hó, hőség, U-sugárzás és szél állandó támadásoknak teszi ki a napelemes rendszereket. Az OBO kábeltartó-rendszerek egyesítik a legjobb védelmet a gyors szerelhetőséggel. álasztékunk magában foglalja a zárt, ill. nyitott normál és-, nagyfesztávú- és rácsos kábeltálca-rendszereket. Olyan ügyes részletek segítségével, mint a szerelőadapter, egyetlen fogással rögzíteni lehet a rácsos kábeltálcákat az OBO FangFix rögzítő betontalphoz. A fedeleket a lapostetőn feszítőszalagokkal kell biztosítani. Kábelek elektromágneses árnyékolása A kábelek és vezetékek mágneses árnyékolása az OBO fedéllel ellátott kábeltartó-rendszereivel akár 60 db csillapítást is lehetővé tesz. Ez hozzájárul a rendszer elektronikus részeinek védelméhez, ami által elkerülhetőek a hálózati kiesések vagy károsodások okozta gazdasági veszteségek. Helyezze fel a TrayFix szerelő adaptert és a rögzítő lapot, nyomja a helyére - és máris kész. LPA OBO 15

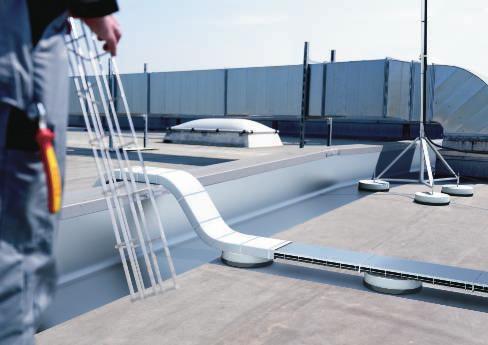

16 Kábelhágcsó-rendszer húzásmentesítéssel 16 OBO LPA

17 Kábeltartó-rendszerek ezetékezés kábeltartó-rendszerrel, műanyag fali csatornával és túlfeszültség-védeleel Tökéletes összekötés A napelemes rendszerek csak tökéletes kábelezés és vezetékezés esetén maradnak működőképesek évtizedeken keresztül. A fémből készült kábeltálcák, rácsos kábeltálcák, valamint kábelcsatornák védenek a mechanikai - igénybevételektől beltérben és kültérben. Húzásmentesítés a vezetékek függőleges elhelyezésénél A függőleges vezetékfektetésnél ügyelni kell a megfelelő húzásmentesítésre. álasztékunk közvetlenül a falra szerelhető, szabadon állóan szerelhető vagy a meglevő acélszerkezetekre szerelhető, különféle profilokból előállított kábelhágcsórendszereket tartalmaz. LPA OBO 17

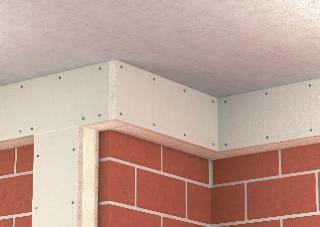

18 Kábelrendszerek átvezetése tűzálló falak környezetében Lángterjedés elleni burkolattal ellátott kábelrendszer átvezetése a tetőtűz-terjedési gáton. Megoldások kültéri tűzvédelmi falakhoz Gyakran elkövetett hiba a tetőn kialakított ún. tetőtűzt-erjedési gátak és osztósávok felett nem megfelelően átvezetett kábelrendszer. Az éghető anyagú vezetékek hozzájárulhatnak a lángterjedéshez, ezért védelem nélkül nem vezethetőek át a tűzterjedést gátló épületszerkezet felett. A rácsos kábeltálcánk és az időjárásálló tűzvédelmi bandázs kombinációja kellő biztonságot ad tűz esetén a bandázs habosodása megakadályozza a tűz továbbterjedését. Tűzgátló tömítések A tűzálló épületszerkezeteken átvezetett kábelrendszer körüli nyílásokat tűzgátló tömítésekkel kell lezárni, hogy tűz vagy füst ne hatolhasson át. Erre a feladatra az OBO több megoldást kínál: Pyrosit tűzvédelmi hab, tűzvédelmi párna, tűzvédő habarcs. A tömítések illeszkednek a különféle épületszerkezetek aihoz. A tetőtűz-terjedési gát környezetében a fedelet a tűzvédelmi bandázs helyettesíti. Tűzgátló tömítés tűzálló épületszerkezetben 18 OBO LPA

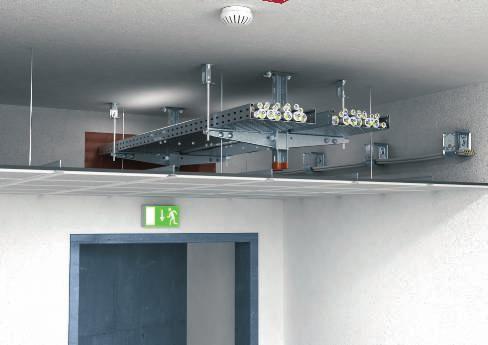

19 Tűzvédelmi rendszerek menekülési és mentési útvonalakhoz édett kábelrendszer a menekülési és mentési útvonalak környezetében ezetékrendszerek elhelyezése menekülési és mentési útvonalakon Magyarországon jelenleg nincs olyan előírás, amely egyértelműen szabályozná vezetékrendszerek kialakítását menekülési és mentési útvonalakon. Abban az esetben azonban, ha döntés születik a vezetékrendszerek tűzvédelmi szempontoknak megfelelő elhelyezéséről, akkor az OBO kétféle megoldást is kínál a követelmények teljesítéséhez. Álmennyezet feletti szerelésnél a vezetéket egy függesztett tűzvédelmi membrán fölött vezetik. Ehhez különféle bevizsgált fektetési rendszereket kínálunk. A vezetékezés másik lehetősége a közvetlenül a falra vagy a mennyezetre szerelhető, üvegszállal erősített könnyűbetonból készült, tűzvédelmi kábelcsatorna használata. Falra szerelhető tűzvédelmi kábelcsatorna LPA OBO 19

20 A vezetéktartó rendszerek megvédik a kábeleket és vezetékeket, ezáltal hozzájárulnak az üzembiztonság és a tűzbiztonság növeléséhez. Tökéletes védelem az épület belsejében A kábeleket és a vezetékeket az épületben is mechanikai terhelések érik, amelyek esetlegesen a rendszer leállásához vagy akár tűz keletkezéséhez vezethetnek. Az OBO-termékek kombinációja segítségével megvalósítható a kábelezés megbízható védelme a tetőtől az inverterig. A különféle ű fali és mennyezeti csatornákat megfelelő idomdarabokkal lehet kiegészíteni. A fémből és műanyagból készült kábel- és csőrögzítő rendszerek, valamint bilincsek alkalmasak a kisebb kábelkötegek és egyedi kábelek védelmére. Így évtizedeken át megvédheti a berendezést a kábelek és vezetékek leszakadása vagy kidörzsölődése által okozott kieséstől. 20 OBO LPA

21 édőcső fémből: a legjobb választás az ipari környezetben szükséges védelemhez Az MSZ (Épületek villamos berendezéseinek létesítése, 5. rész: A villamos szerkezetek kiválasztása és szerelése, 52. kötet: Kábel- és vezetékrendszerek) szerint... intézkedéseket kell tenni a víz levezetésére, ha a kábel- vagy vezetékrendszerekben víz vagy a vízpára lecsapódása jelenhet meg. édőcső műanyagból Előre sajtolt nyílások a hőmérséklet-ingadozás miatt képződő kondenzvíz minimalizálására LPA OBO 21

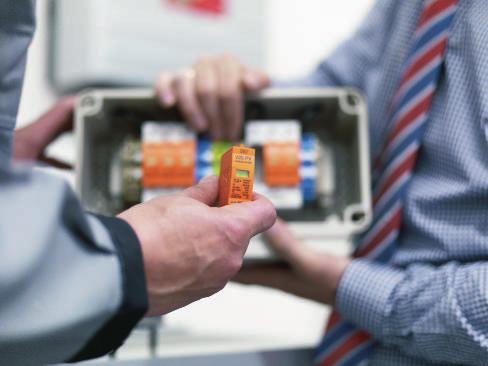

22 édelem minden irányban: túlfeszültség-védelmi rendszerek Körkörös védelem A napelemes rendszerek túlfeszültség-védelmének mindig két oldala van. Az egyenáramú (DC) oldalon villámcsapások okozhatnak túlfeszültséget, a váltakozó áramú (AC) oldalon a kisfeszültségű és a telekounikációs hálózatból érkező feszültségcsúcsok károsíthatják az invertert. Az OBO túlfeszültség-védelmi eszközök mindkét oldal védelmét biztosítják. Amennyiben a napelemes rendszernek adatátviteli csatlakozása is van, megfelelő eszközökkel ezek védelméről is gondodkodni kell. A teljes termékválaszték Az OBO moduláris felépítésű túlfeszültség-védelmi termékválasztéka szinte minden alkalmazási esethez kínál megoldásokat. A választék magában foglalja a következőket: SPD-k AC hálózatokhoz SPD-k DC-hálózatokhoz SPD-k adatátviteli és méréstechnikai hálózatokhoz. Különösen praktikusak a leggyakoribb követelményeknek megfelelő előszerelt napelemes rendszermegoldások csak minimális felszerelési ráfordítást igényelnek. Különleges megoldásra van szüksége, pl. tiltókapcsolóval vagy túláramvédeleel? egye fel velünk a kapcsolatot. OBO evőszolgálat info@obo.hu Elszigetelt villámvédelmi rendszer és 1+2. ú SPD az inverternél Túlfeszültség-védelem a napelemes rendszer AC-oldalán 22 OBO LPA

23 Egyszerűen csatlakoztassa. Kész. OBO napelemes rendszermegoldások LPA OBO 23

24 Megoldások a szabadmezős napelemes rendszerekhez 24 OBO LPA

25 A MW-os teljesítményű napelemes rendszerek egyre inkább részei az energiaellátásnak. Ezeket a beruházásokat védeni kell a lopásoktól, a villámok és túlfeszültségek hatásaitól, és a vezetékrendszerek szakszerűtlen kialakításából eredő károktól. Az OBO szakszerű megoldásokat kínál a kivitelezéshez, a villámvédelemtől a vezetékrendszerek kialakításáig. LPA OBO 25

26 Ön megtervezi. Az OBO támogatja Önt a rendszer szakszerű megvalósításában. 26 OBO LPA

27 Támogatás a projekt minden fázisában Az idő pénz A szabadmezős létesítményekkel foglalkozó vevőink a projekt minden fázisában nagy t fektetnek a szakértő tanácsadására. Az OBO átfogó termékválaszték rendszere lehetővé teszi a projekt zökkenőmentes, gördülékeny lebonyolítását. OBO evőszolgálat info@obo.hu LPA OBO 27

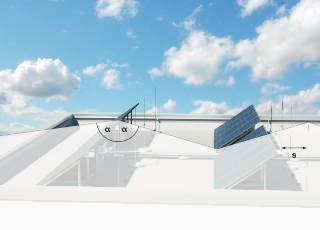

28 Tervezési segédlet: édőszöges szerkesztés édőszöges szerkesztési módszer a tetőn elhelyezett szerkezetek védelmére A lapostetős épületek villámvédelmi felfogóját gyakran az MSZ EN szerinti védőhálós módszerrel alakítják ki. A tetőn elhelyezettt berendezések védelméről ilyen esetben kiegészítő felfogórudakkal lehet gondoskodni. Mindeközben ügyelni kell a biztonsági távolság (s) betartására is. Ha a szerkezet/berendezés az épület belső részeivel vezetőképes összeköttetésben van (pl. egy vezetőképes csövön keresztül össze van kötve a szellőző- vagy a klímaberendezéssel), akkor kötelező érvénnyel be kell tartani a biztonsági távolságot (s). A felfogórudat a védendő berendezéstől meghatározott távolságban kell felállítani. A megfelelő távolságtartás csökkenti a másodlagos kisülés bekövetkezésének veszélyét. α = védőszög, s = biztonsági távolság A tetőn elhelyezett berendezések védelme egyetlen felfogórúddal A felfogórudak védőszöge a villámvédelmi fokozattól függ. A leggyakrabban használt max. 2 m hosszú felfogórudakhoz tartozó α védőszög a táblázatban található. 1 = védőszög α, 2 = tetőgerinc-magasság, h (m), 3 = villámvédelmi fokozatok, I/II/III/I édőszög az MSZ EN szerinti villámvédelmi fokozat függvényében illámvédelmi fokozat 2 m hosszú felfogórúdhoz tartozó α védőszög I 70 II 72 III 76 I OBO LPA

29 Tervezési segédlet: Gördülőgömbös szerkesztés p = belógás, R = a gördülőgömb sugara, d = a felfogórudak távolsága Képlet a gördülőgömb belógásának (p) kiításához A tetőn elhelyezett szerkezetek védelme több felfogórúddal Ha egy objektum védelméhez több felfogórudat használunk, akkor figyelembe kell venni a védett tér felfogórudak közötti belógását. A pontos ításhoz használja az ezen az oldalon megadott képletet. Gyors áttekintést kap az alább látható táblázat segítségével. Belógás az MSZ EN szerinti villámvédelmi fokozat szerint A felfogók távolsága (d) m-ben Belógás mélysége I. villámvédelmi fokozat Gördülőgömb-sugár: R=20 m Belógás mélysége II. villámvédelmi fokozat Gördülőgömb-sugár: R=30 m Belógás mélysége III. villámvédelmi fokozat Gördülőgömb-sugár: R=45 m 2 0,03 0,02 0,01 0,01 3 0,06 0,04 0,03 0,02 4 0,10 0,07 0,04 0,04 5 0,16 0,10 0,07 0, ,64 0,42 0,28 0, ,46 0,96 0,63 0, ,68 1,72 1,13 0,84 Belógás mélysége I. villámvédelmi fokozat Gördülőgömb-sugár: R=60 m LPA OBO 29

30 illámvédelmi potenciálkiegyenlítés és biztonsági távolság Biztonsági távolság (s) a villámvédelmi rendszer és a kábeltartó rendszer között Fontos intézkedések A napelemes rendszer teljeskörű védelme az alábbiakkal biztosítható: A helyi földelést össze kell kötni a fő potenciálkiegyenlítéssel. A potenciálkiegyenlítő vezetőket lehetőleg a DC-vezetékek közelében, azokkal párhuzamosan kell fektetni. Az adatátviteli vezetékeket be kell vonni a védelmi koncepcióba. A védelmi intézkedésekről a édelmi intézkedések áttekintése c. táblázat nyújt áttekintést. Biztonsági távolság A villámvédelmi rendszernek meg kell felelnie a MSZ EN követelményeinek a napelemes rendszer alkatrészeitől mért biztonsági távolság (s) tekintetében. Ez a távolság általában 0,5 m és 1 m közötti. Biztonsági távolság (s) a villámvédelmi rendszer és a napelemes rendszer között 30 OBO LPA

31 Négy lépés az átfogó védelem érdekében 1. lépés A biztonsági távolság ellenőrzése Ha az előírt biztonsági távolság nem tartható be, akkor a fémrészeket a villámáram vezetésére alkalmas módon kell egymással összekötni, vagy elszigetelt villámvédelmi rendszert kell alkalmazni. 2. lépés A védelmi intézkedések ellenőrzése Példa: a villámvédelmi potenciálkiegyenlítést célzó intézkedések megtörténtek a DC- és az AC-oldalon egyaránt, például (1. ú) SPD-k beépítésével. 3. lépés Az adatvezetékek bevonása Az adatátviteli vezetékeket be kell vonni a védelmi koncepcióba. 4. lépés A potenciálkiegyenlítés kivitelezése Az inverternél helyi potenciálkiegyenlítést kell kiépíteni. A védelmi intézkedések áttekintése Kiindulási helyzet Intézkedés MSZ EN szerinti biztonsági távolság betartva Potenciálkiegyenlítés Túlfeszültségvédelem Példa jellegű termékábrázolás an villámvédelmi rendszer illámvédelmi rendszer igazítása (átalakítása) a napelemes rendszer kialakításához Igen min. 6 ² DC: 2. AC: 1. Nem min. 16 ² DC: 1. Nincs villámvédelmi rendszer Földkábeles betáplálás Túfeszültség-védelem kialakítás, AC: 1. - min. 6 ² DC: 2. AC: 2. LPA OBO 31

32 Kiválasztási segédlet Napelemes rendszer DC-oldal védelme Kiindulási helyzet Max. egyenfeszültség Az MPP-k max. a inverterenként A stringek max. a MPP-nként Csatlakozás (DC-oldal) Kivitel Fajta Rend. sz. Termékábra Nincs villámvédelmi rendszer Földkábeles betáplálás 600 Komplett blokk 20-C 3PH Oldal: 54 Szükséges: Túlfeszültségvédelem, 2. Potenciálkiegyenlítés 6,5 ² 1 1 MC 4 csatlakozó 1000 Komplett blokk G-C DCPH-Y Oldal: C 3PH Oldal: MC 4 csatlakozó Rendszermegoldás Rendszermegoldás G-C DCPH-Y Oldal: Sorkapcsok Készülékház G-C DCPH1000-4K Oldal: Sorkapcsok String biztosítás (+ pól.), PC-ház 1 6 Sorkapcsok Rendszermegoldás G-C DCPH1000-4S Oldal: 57 G-C DCPH-MS Oldal: Sorkapcsok String biztosítás (+ pól.), PC-ház G-C DCPH1000-6S Oldal: MC 4 csatlakozódugó PC-készülékház G-C DCPH Oldal: 56 Az eszközök kiválasztásával kapcsolatban további információt talál a Túlfeszültség-védelem c. fejezetben. 3 2 MC 4 csatlakozó PC-készülékház G-C DCPH Oldal: OBO LPA

33 DC-oldal védelme Kiindulási helyzet an villámvédelmi rendszer Max. egyenfeszültség Az MPPk max. a inverterenként A stringek max. a MPP-nként Csatlakozás (DC-oldal) 600 Komplett blokk Kivitel Fajta Rend. sz. Termékábra 50-B+C 3-PH Oldal: 52 Szükséges: túlfeszültség-védelem 1+2-es illámvédelmi potenciálkiegyenlítés 16 ² A biztonsági távolságot nem lehetett betartani 1 1 Rendszermegoldás 1 6 Sorkapcsok Rendszermegoldás G-BC DCPH-Y Oldal: 60 G-BC DCPH-MS Oldal: 58 G-BC DC-MSFS Oldal: Komplett blokk 25-B+C 3-PH Oldal: MC 4 csatlakozó 1 5 Sorkapcsok Távjelzés Rendszermegoldás G-BC DCPH-Y Oldal: 60 1 Sorkapcsok Rendszermegoldás G-BC DCPH-MS Oldal: 58 G-BC DC-MSFS Oldal: MC 4 csatlakozó G-B+C DC-DH Oldal: 56 Adatátvitel és kounikáció 3 2 MC 4 csatlakozó 1 5 Sorkapcsok Távjelzés PC-készülékház PC-készülékház G-B+C DC-DH Oldal: 56 Kiindulási helyzet RJ 45 Kapocs Fajta Rend. sz. Termékábra Nincs villámvédelmi rendszer Földkábeles betáplálás an villámvédelmi rendszer ND-CAT6A/EA Oldal: 51 FRD 24 HF Oldal: 51 LPA OBO 33

34 Kiválasztási segédlet AC-oldali túlfeszültség-védelem; 1+2., 2. és 3. Beépítési hely Felszerelés a főelosztóban/kombinált elosztóban Alapvédelem / 1., 2. Kiindulási helyzet Épület Leírás Fajta Rend. sz. izsgálati jel Termékábra Nincs villámvédelmi rendszer Földkábeles betáplálás Magánépület TN/TT ,5 egység széles A mérő után beépítve 10 Compact Compact-AS, akusztikus jelzéssel Többlakásos ház / ipar, kereskedelem TN/TT 2. 4 egység széles A mérő után beépítve 20-C 3+NPE Oldal: 50 DE 20-C 3+NPE+FS távjelzéssel Oldal: 50 DE an villámvédelmi rendszer A III. és I. villámvédelmi fokozatba tartozó épületek (pl. lakó-, irodaés kereskedelmi épületek) TN/TT egység széles A mérő után beépítve 50-B 3+NPE Oldal: 49 Szabadvezetékes betáplálás Az I. - I. villámvédelmi fokozatba tartozó épületek (pl. ipar) TN-C 1. 6 egység széles A mérő előtt vagy után beépítve TN-S/TT 1. 8 egység széles A mérő előtt vagy után beépítve 50-B 3+NPE+FS távjelzéssel Oldal: 49 MCD 50-B Oldal: 48 MCD 50-B Oldal: OBO LPA

35 2. Beépítési hely Felszerelés az alelosztóban Közepes védelem / 2. Csak akkor szükséges, ha a távolság 10m 2. Beépítési hely Felszerelés a földelőkészülék előtt Finom védelem / 3. Leírás Fajta Rend. sz. Termékábra Leírás Fajta Rend. sz. izsgálati jel Termékábra TN/TT Typ ,5 TE 10 Compact Dugaszolható FC-D DE FC-T-D DE 10 Compact-AS, akusztikus távjelzéssel FS-SAT-D DE TN/TT 2. 4 egység széles 20-C 3+NPE Oldal: 50 FC-TAE-D DE FC-ISDN-D DE 20-C 3+NPE+FS távjelzéssel Oldal: 50 FC-RJ-D DE CNS-3-D-D TN/TT 2. 4 egység széles 20-C 3+NPE Oldal: 50 be- Rögzített építés ÜSM-A TN/TT 2. 4 egység széles 20-C 3+NPE+FS távjelzéssel Oldal: 50 C20-C 3+NPE Oldal: C 3+NPE+FS távjelzéssel Oldal: 50 Soros beépítés elosztóban ÜSM-A ÜSS 45-o- RW 10 Compact L1/L2/L3/N F230- AC/DC F 230-AC- FS távjelzéssel LPA OBO 35

36 36 OBO LPA

37 illámvédelmi rendszer (LPS) Alumínium huzal 38 FangFix-Junior rendszer 38 Rögzítőtalp - FangFix rendszer 38 Felfogórúd-tartó 39 Szigetelt távtartók 39 ezetéktartók 40 OBO iscon -rendszer 42 Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot. LPA OBO 37

38 Felfogó- és levezetőrendszer illámvédelmi rendszer Alumínium huzal Névleges Ø Keresztmetszetekercs Normál- Normáltekercs ² ca. m ca. kg RD 8-ALU RD 8-ALU-T RD 10-ALU kg/100 m 13,500 13,500 21, Alu alumínium /100 m MSZ EN szerint Megfelel az MSZ EN követelményeinek RD 8/ALU: félkemény (E-AlMgSi0.5) RD 8/ALU-T: csavarható kivitel (E-AlMgSi0.5) RD 10/ALU: tiszta alumínium (E-Al) Az AL és ALMgSi anyagokat nem szabad közvetlenül vakolaton, habarcson vagy betonon, vakolatban, habarcsban vagy betonban, továbbá vakolat, habarcs vagy beton alatt, valamint a talajba fektetni D Nemesacél huzal Névleges Ø Keresztmetszetekercs Normál- Normáltekercs ² ca. m ca. kg RD 8-2A RD 10-2A RD 8-4A RD 10-4A kg/100 m 40,000 63,000 40,000 63,000 2A rozsdamentes acél (W. Nr ) 4A rozsdamentes acél, (W. Nr ) MSZ EN szerint Megfelel az MSZ EN szerinti követelményeinek RD 10-4A a talajban történő alkalmazásokhoz A talajban 4 A alkalmazása javasolt /100 m D Rögzítőtalp-rendszer -FangFix-Junior hossz Névleges Ø F-FIX-JUNIOR ,000 Alu alumínium 1000 hosszú (10 átmérőjű) alumínium felfogórúddal, A felfogórúd rögzítése menet nélkül, a talp részét képező rögzítőhüvellyel történik 249. ú ario-gyorsösszekötővel Felfogórúd - elvékonyított hossz Névleges Ø 101 L / L / L / L / L / L / , , , , , ,000 Alu alumínium Nagy szélterhelésre Az utolsó méteren a 16 átmérőjű cső 10 tömör rúdra elvékonyítva FangFix rögzítőtalp-rendszerhez Rögzítőtalp-rendszer -FangFix 16 kg Illeszkedő Névleges Ø F-FIX-16 Rd , Betontalpból, csatlakozókapocsból és műanyag peremvédőből álló készlet FangFix kapocs rozsdamentes acélból, villámáram szilárdsága: 100 ka (MSZ EN szerinti "H" kategória) 16 kg tömegű, 365 átmérőjű, nagy stabilitású betontalp A felfogórúd a műanyag peremvédő alátét részét képező rögzítőhüvely segítségével gyorsan és egyszerűen szerelhető Fagyálló beton A FangFix betontalpak egymásra rakhatók. 38 OBO LPA Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot.

39 Felfogó- és levezetőrendszer Illeszkedő Névleges Ø F-FIX-10 Rd Rögzítőtalp- rendszer - FangFix 10 kg , Betontalpból, csatlakozókapocsból és műanyag peremvédőből álló készlet FangFix kapocs rozsdamentes acélból, villámáram szilárdsága: 100 ka (MSZ EN szerinti "H" kategória) 10 kg tömegű, 289 átmérőjű, nagy stabilitású betontalp A felfogórúd a műanyag peremvédő alátét részét képező rögzítőhüvely segítségével gyorsan és egyszerűen szerelhető Fagyálló beton A FangFix betontalpak egymásra rakhatók. illámvédelmi rendszer Felfogórúd-tartó magastetőhöz SD-Fix darab 1 kg/100 db 81, A rozsdamentes acél (W. Nr ) Felfogó rögzítőtalp: Magastetőkhöz, 16 átmérőjű felfogórudak egyszerű, gyors és biztonságos szereléséhez 2A rozsdamentes acél Gyors és egyszerű szerelés Állítható hajlásszög Az 1 m-nél hosszabb felfogó rudakhoz kiegészítő rögzítés szükséges Felfogórúd-tartó kúpcseréphez L F-FIX F-Fix , , A rozsdamentes acél (W. Nr ) Felfogórúd-tartók kúpcseréphez 16 átmérőjű felfogórudak egyszerű, gyors és biztonságos rögzítéséhez Rögzítőtalp 2A nemesacélból, alumínium felfogórúddal Gyors és egyszerű kivitelezés Felfogórúd hossza: kúpcserép szélességhez állítható Gerinctartó távolsága: 110 ( ) Gerinctartó távolsága: 300 ( ) Alkalmazás: tetőn elhelyezett szerkezetek védelméhez, pl.: napelemes és televíziós/műholdas rendszerekhez. Szigetelt távtartó hossz Illeszkedő L ISO-A Rd 16 ISO-A Rd 16 ISO-A Rd , , , Alu alumínium Szigetelő távtartó Ø 16 felfogórudak MSZ EN szerinti biztonsági távolságban történő rögzítéséhez Talplemez 4 db Ø 6,5 és 2 db Ø 8,5 csatlakozófurattal ISA1000R Szigetelt távtartó / szigetelő kereszttartó 1 130,000 GFK Üvegszál-erősítésű műanyag áltoztatható hosszúságú szigetelő távtartó, felfogórudakhoz és levezetőkhöz. Fokozatmentesen állítható (L = ) Üvegszállal erősített műanyagból (km = 0,7) Csövekhez történő rögzítéshez (2 m feszítőszalaggal és feszítőzárral együtt) Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot. LPA OBO 39

40 Felfogó- és levezetőrendszer illámvédelmi rendszer Szigetelő távtartók - rögzítés falon ISA1000W GFK Üvegszál-erősítésű műanyag 1 130,000 áltoztatható hosszúságú szigetelő távtartó felfogórudakhoz és levezetőkhöz. Fokozatmentesen állítható (L = ) Üvegszállal erősített műanyagból (km = 0,7) Falra történő szereléshez 10 db 4,2 rögzítőfurattal és 4 db 6,9 rögzítőfurattal ezetéktartók Illeszkedő M8 Rd PA poliamid ezetékrögzítési távolság M8 belső menettel, Ø 7 átmenő furattal Időjárás- és hőálló -35 C-től +90 C-ig ezetéktartók Illeszkedő A M6 Rd 8 20 ezetékrögzítési távolság 2A rozsdamentes acél (W. Nr ) M6 belső menettel és Ø 5 átmenő furattal Rozsdamentes nemesacélból (2A) darab 50 darab 50 kg/100 db 1,050 kg/100 db 2, ario-gyorsösszekötő alu Illeszkedő A ALU Rd Alu alumínium 30 6,600 T-, kereszt- és párhuzamos összekötésekhez Egyetlen M10 x 30 rozsdamentes szorítócsavarral a gyors szerelés érdekében Megfelel a az MSZ EN szerinti követelményeknek ario-gyorsösszekötő A Illeszkedő A Anyag A Rd A 2A rozsdamentes acél (W. Nr ) 50 10,700 T-, kereszt- és párhuzamos összekötésekhez Egyetlen M10 x 30 rozsdamentes szorítócsavarral a gyors szerelés érdekében Megfelel a az MSZ EN szerinti követelményeknek Tetővezeték-tartó lapostetőhöz 165 MBG MBG-8 Illeszkedő Rd 10 Rd , , PA/PE Poliamid/polietilén Zárt kivitel fenéklemezzel Kettős vezetéktartóval 1 kg fagyálló betonnal töltve Burkolat fekete polietilénből U-és időjárásálló Fenéklemez polyamid PA 6, fekete, U-és időjárásálló Fenéklemez szinte az összes lapostetős rendszernél (bitumen, PC) alkalmazható 40 OBO LPA Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot.

41 Felfogó- és levezetőrendszer Illeszkedő 165 R-8-10 Rd 8-10 PE Polietilén Tetővezeték-tartó - újrahasznosítható ,000 Rd 8-10 huzalokhoz ezetéktartó fekete polietilénből Nehezék fagyálló betonból Tömeg 1 kg A műanyag és beton részek könnyen szétválaszthatóak az újrahasznosítás érdekében illámvédelmi rendszer Elszigetelt villámvédelmi rendszer D L H Ø ES darab 1 kg/100 db 207, szög rögzítés elszigetelt felfogórendszerhez, s biztonsági távolsággal Szerelés falakra és tetőn elhelyezett berendezésekre két rögzítőlappal 8, 16 és 20 átmérőjű felfogórudak és huzalok megfogására Szerkezeti kapocs Befogási tartomány darab 25 kg/100 db 30, St acél FT merítetten tűzihorganyzott A körvezető szerelése függőlegesen vagy a szerkezetre merőlegesen lehetséges Maximum 20 vastagságú szerkezetekre Rögzítés M10 hatlapfejű csavarral Megfelel az MSZ szabvány követelményeinek Csatlakozó- és végelem, összekötő csavarral ø 11 Anyag Illeszkedő 5009 St Rd 8-10 darab 50 kg/100 db 14, St acél F tűzihorganyzott 2 db 11 átmérőjű furattal 5001 DIN ú összekötő csavarral Megfelel az MSZ EN szabvány követelményeinek Összekötő 35 F T 63 Illeszkedő 5001 DIN-FT Rd 8-10 Fix-Kontakt összekötő-csavarral, anyával és fogazott alátéttel 10,2 ű furattal Cinköntvényből készült előszerelt nyomóidoal Megfelel az MSZ EN szabvány követelményeinek 100 7, St acél FT merítetten tűzihorganyzott Illeszkedő T L Befogási tartomány 5004 DIN-FT 12 Rd max DIN-FT 20 Rd Szerkezeti kapocs 25 18, , TG temperöntvény FT merítetten tűzihorganyzott Peremvastagság 12 -ig, illetve ig 5000-es Fix-Kontakt szorítócsavarral 2 db M8 x 20 ű hatlapfejű csavarral, tűzihorganyzott acél csavarok Temperöntvény kapocstest: tűzihorganyzott A huzalok szerelése függőlegesen vagy a szerkezetre merőlegesen lehetséges Megfelel az MSZ EN szabvány követelményeinek Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot. LPA OBO 41

42 Felfogó- és levezetőrendszer illámvédelmi rendszer iscon -levezető szín ² ca. m iscon 750 SW fekete iscon 750 SW fekete iscon 750 SW fekete m kg/100 m 205, ,400 93, /100 m Az OBO iscon -vezeték alkalmazásához szükséges részletes adatokat a használati útmutató tartalmazza. Kúszókisülés-mentes, nagyfeszültségű szigetelt levezető Az MSZ EN szerinti biztonsági távolság betartásához Egyenértékű biztonsági távolság (s) 0,75 m levegőben Kábeltömeg 69,4 kg/100 m Halogénmentes szín Keresztmetszet Névleges Normáltekercs Ø Keresztmetszet Névleges Normáltekercs Ø ² ca. m iscon 750 LGR világosszürke iscon 750 LGR világosszürke m kg/100 m 224, , /100 m Az OBO iscon -vezeték alkalmazásához szükséges részletes adatokat a használati útmutató tartalmazza. Kúszókisülés-mentes, nagyfeszültségű szigetelt levezető Az MSZ EN szerinti biztonsági távolság betartásához Egyenértékű biztonsági távolság (s) 0,75 m levegőben Kábeltömeg 86,8 kg/100 m Alkalmas a talajban való fektetésre Színezhető Halogénmentes iscon blankolófogó D befogási tartomány iscon stripper darab 1 kg/100 db 138, Blankolófogó az OBO iscon vezetékhez iscon csatlakozóelem D Illeszkedő Ø iscon connect darab 2 kg/100 db 21, A rozsdamentes acél (W. Nr ) Csavarral rögzíthető kábelfej az iscon -vezetékhez Zsugorcsővel, hatlapú és csavaros biztosítással Bevizsgálva 150 ka-ig (II. villámvédelmi fokozat) iscon potenciál-csatlakozás Illeszkedő iscon PAE ø A rozsdamentes acél (W. Nr ) Kúszókisülések elkerülése érdekében az iscon -vezetéken Rugós alátétek kilazulás elleni biztosításhoz ezetéktartó, A D Ø iscon H A 23 iscon H 26 A , , ,400 2A rozsdamentes acél (W. Nr ) iscon vezetékhez, tetőre/falra szerelt berendezésekhez történő rögzítéshez Rugós alátétek a kilazulás elleni biztosításhoz OBO LPA Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot.

43 Felfogó- és levezetőrendszer szín Illeszkedő 165 MBG UH fekete Rd 8 PP polipropilén iscon tetővezeték-tartó, lapostetőhöz 25 0, Univerzális adapter Ø 2,5 furattal például OBO x L (L = alkalmazástól függő) ú Golden-Sprint csavarhoz 165 MBG-8 ra történő rögzítéshez illámvédelmi rendszer iscon -M-Quick vezetéktartó, PA D befogási tartomány kihúzási értékek szín gyűjtőkarton N darab M-Quick M25 SW fekete 600 M-Quick M32 LGR világosszürke , , PA poliamid Multi-Quick metrikus Egyszerű rögzítés Biztos zárás Radiális sorolás Egyszerűsített készlettartás Univerzálisan használható Fy B iscon Star-Quick bilincs H F x D F x 4.5 D befogási tartomány szín törőerő gyűjtőkarton A 10 ø8 ø kn darab SQ-20 SW ,5-23,5 0,8 fekete 600 SQ-25 LGR ,85 világosszürke , , PP polipropilén PA poliamid ezetéktartó iscon -vezetékhez, az épületszerkezetre történő szereléshez. Az első 1,5 m-es tartományban is használható. U- és időjárásálló poliamidból készül, sorolható. iscon tetővezeték-tartó A, magastetőhöz ezetékrögzítési távolság D Ø iscon H280 A iscon H A , , A rozsdamentes acél (W. Nr ) iscon -vezeték fektetéséhez, cseréptetőkre ezetéktartó rugós alátétekkel kilazulás elleni biztosításhoz szín Méret D Ø iscon H280 PA fekete iscon H PA világosszürke PA poliamid iscon -vezeték fektetéséhez, nyeregtetőkre D befogási tartomány iscon DH iscon tetővezeték-tartó PA, magastetőhöz 25 13, , , iscon távtartó GFK Üvegszál-erősítésű műanyag Az iscon -vezeték tartóállványra történő szereléséhez a csatlakozás környékén 10 kg tömegű FangFix rögzítőtalpra történő szereléshez, a szükséges szűkítőhüvellyel Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot. LPA OBO 43

44 Felfogó- és levezetőrendszer illámvédelmi rendszer Szigetelt felfogóoszlop belül vezetett iscon-vezetékhez oldalsó kivezetéssel D A H B hossz Anyagkombináció Ø isfang IN-A Alu / GFK isfang IN-A Alu / GFK 1 535, , GFK Üvegszál-erősítésű műanyag Az OBO iscon -vezeték oszlopon belűli vezetéséhez Oldalsó kábelkivezetéssel az isfang 3B-A oldalsó kivezetési sal rendelkező isfang felfogóoszlop-tartóhoz illeszkedve Csatlakozóeleel (iscon IN connect ú) Potenciálcsatlakozóval (iscon IN PAE ú) isfang felfogóoszlop-állvány oldalsó kivezetéssel B D L H Ø isfang 3B-100-A isfang 3B-150-A , , A rozsdamentes acél (W. Nr ) Szabadon álló, valamint szigetelt, 50 átmérőjű felfogóoszlopok csavarmentes szereléséhez Például belül vezetett OBO iscon -vezetékhez Tetőhajlászög maximum 5 fok Rd 8-10 bilincs a körvezető gyors rögzítéséhez A betontalpakat és a talpcsavarokat külön kell megrendelni isfang-3b talpcsavar L isfang 3B-G1 270 isfang 3B-G2 340 isfang 3B-G , , ,600 2A rozsdamentes acél (W. Nr ) 1, 2 vagy 3 FangFix betontalp felfogóoszlop-állványhoz történő rögzítéséhez A talpcsavarok behelyézéséhez az élvédő perem közepét át kell fúrni Beton rögzítő talp- 16 kg-os FangFix-rendszerhez Névleges Ø F-FIX-S kg tömegű 365 átmérőjű, nagy stabilitású betontalp Fagyálló beton Egymásra rakható Névleges Ø D F-FIX-B16 3B ,000 PP polipropilén Élvédő perem átmenő furattal isfang-3b talpcsvar és FangFix F-FIX-S16 beton rögzítő talp szereléséhez 10 12, Élvédő perem 16 kg tömegű FangFix betontalphoz, három lábon álló isfang állvány szereléséhez Szigetelt felfogóoszlop belül vezetett iscon-vezetékhez D A H B hossz Anyagkombináció Ø isfang IN Alu / GFK isfang IN Alu / GFK GFK Üvegszál-erősítésű műanyag Az OBO iscon -vezeték csőben való vezetéséhez Az épület szerkezetére való felszereléshez isfang tartóval Csatlakozóeleel (iscon IN connect ú) Potenciálcsatlakozóval (iscon IN PAE ú) 1 535, , OBO LPA Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot.

45 Felfogó- és levezetőrendszer D L Ø isfang TW A rozsdamentes acél (W. Nr ) isfang tartó oldalfali szereléshez, 15 távolság 2 62, D L Ø isfang TW A rozsdamentes acél (W. Nr ) Szigetelt védőcsövek védendő felépítményre, ill. a falra való rögzítéséhez 2 63,000 isfang tartó falra szereléshez, 80 távolság illámvédelmi rendszer D L Ø isfang TR A rozsdamentes acél (W. Nr ) isfang tartó csőre történő szereléshez, ø , Feszítőszalagos bilincs szigetelt tartórudaknak a védendő berendezésre, ill. a ø ű csöveken történő rögzítéséhez D L Ø isfang TR isfang TR isfang TR , , ,000 isfang tartó csőre történő szereléshez adott távolságra, ø A rozsdamentes acél (W. Nr ) Feszítőszalagos bilincs a szigetelt tartórúdnak a védendő felépítményen, illetve a ø átmérőjű csöveken történő rögzítéséhez D L Ø isfang TS50x50 30 isfang tartó zártszelvényre szereléshez, 50 x , A rozsdamentes acél (W. Nr ) Szigetelt védőcsövek védendő felépítményen, illetve 50x50 -es zártszelvényre történő rögzítéséhez Anyag Rögzítőbilincs a szigetelő támcsöveknek a védendő berendezésre, ill. a falra történő rögzítéséhez szélesség hossz iscon HWS PS Figyelmeztető tábla 1 2, PS polisztirol Felirat: FIGYELEM! Isolierter Blitzschutz mit OBO iscon -System. Anderungen sind nur von einer Blitzsshutzfachkraft durchzuführen a villámvédelmi rendszer jelölésére öntapadó és 4 db, 6,5 átmérőjű rögzítőfurattal Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot. LPA OBO 45

46 46 OBO LPA

47 Túlfeszültség-védelmi rendszerek illámáram-levezető 1-es, AC erősáramú hálózathoz 48 Kombilevezetők 1+2, AC erősáramú hálózathoz 49 Túlfeszültség-levezetők 2-es, AC erősáramú hálózathoz 50 Túlfeszültség-levezetők Adatátvitel és telekounikáció 51 illámáram- és túlfeszültség-levezető 1+2, napelemes rendszerhez 52 Túlfeszültség-levezetők 2-es, napelemes rendszerhez 54 Megoldások napelemes rendszerekhez Csatlakozás MC4-csatlakozóval 56 Csatlakozás sorkapcsokkal 58 Csatlakozás MC4 csatlakozóval, 2 / 3 MPP-vel 60 Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot. LPA OBO 47

48 illámáram-levezető erősáramú AC alkalmazásokhoz 1. ú kombilevezető, villámáram-levezető édelmi szint <1,3 k, lehetővé teszi a készülék védelmét Az MSZ EN szerinti villámvédelmi potenciálkiegyenlítéshez illámáram-levezetési képesség 50 ka (10/350) pólusonként és 150 ka-ig (10/350) összesen Zárlati áram megszakító képesség 25 ka Icsúcs, előtétbiztosító max 500 A gl/gg Méretlen hálózati oldalon az áramszolgáltatóval egyeztetve beépíthető Kereskedelemben kapható elosztó szekrényekbe beépíthető Alkalmazási terület: I-I. fokozatú, villámhárítóval rendelkező ipari berendezések és épületekben. Túlfeszültség-védelmi rendszerek illámáram-levezető erősáramú AC alkalmazásokhoz Maximális Kivitel tartós feszültség MCD 50-B pólusú illámáram-levezető erősáramú AC alkalmazásokhoz Maximális Kivitel tartós feszültség MCD 50-B NPE 1 117, , Névleges feszültség SPD, az MSZ EN szerint SPD az IEC szerint LPZ Levezetőképesség (10/350) Levezetőképesség (10/350) [összes] Névleges levezetőképesség (8/20) Levezetőképesség (8/20) [összes] édelmi szint Megszólalási idő Utánfolyó áram megszakító képesség Maximális előtétbiztosítás Hőmérséklet-tartomány BE beépítési egység (17,5 ) édettség Csatlakozási keresztmetszet, tömör Csatlakozási keresztmetszet, többeres Csatlakozási keresztmetszet, hajlékony U N I imp I Total 8/20 I n I Total 8/20 U p t A I fi ϑ ka ka ka ka k ns ka A C ² ² ² MCD 50-B 3 MCD 50-B es 1-es I. osztály I. osztály ,3 1,3 <100 < IP20 IP OBO LPA Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot.

49 Kombi-levezető AC erősáramú alkalmazásokhoz ú túlfeszültség-levezető Az MSZ EN szerinti villámvédelmi potenciálkiegyenlítéshez Levezető képesség 12,5 ka (10/350) pólusonként és max. 50 ka (10/350) összesen Dugaszolható kivitel, termikus védeleel és optikai állapotjelzéssel A kereskedelemben kapható elosztószekrényekbe beépíthető Alkalmazási terület: III. és I. fokozatú villámhárítóval rendelkező lakóépületek. Maximális Kivitel tartós feszültség 50-B+C 1+NPE NPE illámáram- és túlfeszültség-levezető, 1-pólusú + NPE 1 31, illámáram- és túlfeszültség-levezető, 1-pólusú + NPE FS-sel Maximális Kivitel tartós feszültség 50-B+C 1+NPE+FS NPE távjelzéssel 1 26, Túlfeszültség-védelmi rendszerek Maximális Kivitel tartós feszültség 50-B+C 3+NPE NPE illámáram- és túlfeszültség-levezető, 3-pólusú + NPE 1 55, illámáram- és túlfeszültség-levezető, 3-pólusú + NPE, távjelzéssel Maximális Kivitel tartós feszültség 50-B+C 3+NPE+FS NPE távjelzéssel 1 55, Névleges feszültség SPD, az MSZ EN szerint SPD az IEC szerint LPZ Levezetőképesség (10/350) Levezetőképesség (10/350) [összes] Névleges levezetőképesség (8/20) Levezetőképesség (8/20) [összes] Maximális levezetőképesség édelmi szint Megszólalási idő Maximális előtétbiztosítás Hőmérséklet-tartomány BE beépítési egység (17,5 ) édettség Csatlakozási keresztmetszet, tömör Csatlakozási keresztmetszet, többeres Csatlakozási keresztmetszet, hajlékony U N I imp I Total 8/20 I n I Total 8/20 I max U p t A ϑ ka ka ka ka ka k ns A C ² ² ² 50-B+C 1+NPE 50-B+C 1+NPE+FS 50-B+C 3+NPE 50-B+C 3+NPE+FS es 1+2-es 1+2-es 1+2-es I+II. osztály I+II. osztály I+II. osztály I+II. osztály ,5 12,5 12,5 12, < 1,3 < 1,3 < 1,3 < 1,3 <25 <25 <25 < IP20 IP20 IP20 IP20 2,5-35 2,5-35 2,5-35 2,5-35 2,5-35 2,5-35 2,5-35 2,5-35 2,5-25 2,5-25 2,5-25 2, Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot. LPA OBO 49

50 Túlfeszültség-levezető erősáramú AC hálózatokhoz 2. ú túlfeszültség-levezető, 280 DE bevizsgálás Az MSZ HD szerinti túlfeszültség-védelemhez Levezetőképesség maximum 40 ka (8/20) pólusonként Dugaszolható kivitel Cinkoxid-varisztoros levezetők, termikus védeleel és optikai állapotjelzéssel Alkalmazás: potenciálkiegyenlítés (LPZ 1/2 zónahatáron) Túlfeszültség-védelmi rendszerek Túlfeszültség-levezető, 1-pólus + NPE Maximális Kivitel tartós feszültség 20-C 1+NPE NPE Túlfeszültség-levezető, 1-pólus + NPE, távjelzéssel Maximális Kivitel tartós feszültség 20-C 1+NPE+FS NPE darab 1 darab 1 kg/100 db 22,300 kg/100 db 22, Túlfeszültség-levezető 3-pólus + NPE Maximális Kivitel tartós feszültség 20-C 3+NPE NPE darab 1 kg/100 db 41, Túlfeszültség-levezető, 3-pólus + NPE, távjelzéssel Maximális Kivitel tartós feszültség 20-C 3+NPE+FS NPE darab 1 kg/100 db 43, Névleges feszültség SPD, az MSZ EN szerint SPD az IEC szerint LPZ Névleges levezetőképesség (8/20) Levezetőképesség (8/20) [összes] Maximális levezetőképesség édelmi szint Megszólalási idő Maximális előtétbiztosítás Hőmérséklet-tartomány BE beépítési egység (17,5 ) édettség Csatlakozási keresztmetszet, tömör Csatlakozási keresztmetszet, többeres Csatlakozási keresztmetszet, hajlékony U N I n I Total 8/20 I max U p t A ϑ ka ka ka k ns A C ² ² ² 20-C 1+NPE C 1+NPE+FS 20-C 3+NPE C 3+NPE+FS es 2-es 2-es 2-es II. osztály II. osztály II. osztály II. osztály < 1,3 < 1,3 < 1,3 < 1,3 < 25 < 25 < 25 < IP20 IP20 IP20 IP20 2,5-35 2,5-35 2,5-35 2,5-35 2,5-35 2,5-35 2,5-35 2,5-35 2,5-25 2,5-25 2,5-25 2, OBO LPA Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot.

51 Túlfeszültség-levezető, adatátvitel és informatika Túlfeszültség-védelem legfeljebb 10 GBit/s adatátviteli sebességű rendszerekhez Többféle csatlakozóval Alacsony védelmi feszültségszint nagy levezetőképesség mellett Power over Ethernet (PoE) támogatás Bevizsgált átviteli minőség max. 10 GBit hálózatokban (EA osztály) Egyszerű beépítés Alkalmazási terület:10-gbit-ethernet, 10/100-MBit-Ethernet, PoE-alkalmazások Túlfeszültség-védelem nagysebességű hálozatokhoz 10 Gbit-ig PoE (EA osztály/cat6a) Kivitel Dugaszoló rendszer ND-CAT6A/EA 8-pólusú RJ45 Kivitel Dugaszoló rendszer SC-TELE 4-C-G Kombinált védelem Kapocs 1 16, Alapvédelem ISDN- és DSL rendszerekhez 1 30, Túlfeszültség-védelmi rendszerek Túlfeszültség-levezető nagyfrekvenciás alkalmazásokhoz Méretezési Méretezési Pólusok Dugaszoló feszültség feszültség a rendszer Uc / AC Uc / DC FRD 24 HF Kapocs 1 4, Túlfeszültség-levezető mérés, szabályozás- és vezérléstechnikai rendszerekhez névleges Méretezési Méretezési feszültség feszültség feszültség Uc / AC Uc / DC MDP-4 D-24-T , U max AC U max DC LPZ Levezetőképesség (10/350) Névleges levezetőképesség In C2 esetén Névleges levezetőképesség In C2 esetén (érér között) édelmi szint, ér - föld között Hosszellenállás Névleges áram édettség Csatlakozás U c AC U c DC I imp R I L ka ka ka Ω A ND-CAT6A/EA SC-TELE 4-C-G FRD 24 HF MDP-4 D-24-T ,15 15 <700 < ,3 1 0,75 0,45 0,58 IP 10 IP 54 RJ45 Kapocs Kapocs Kapocs Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot. LPA OBO 51

52 1+2. ú túlfeszültség-levezető, napelemes rendszerekhez 600 DC 1+2. ú túlfeszültség-vezető napelemes rendszerekhez Megbízható Y-kapcsolás az MSZ HD szerinti alkalmazáshoz Túlfeszültség-védelmi potenciálkiegyenlítés az MSZ HD szerint Levezetőképesség 12,5 ka (10/350) és 50 ka (8/20) pólusonként Alacsonya DC védelmi szint: < 2,6 k és Uoc max = 600 DC Dugaszolható levezető-betét termikus védeleel és optikai állapotjelzéssel A kereskdelemben kapható elosztószekrényekbe építhető Túlfeszültség-védelmi rendszerek Alkalmazás: villámhárítóval ellátott napelemes rendszerek Komplett 50 blokk napelemes rendszerhez, 600 DC U max. DC Kivitel 50-B+C 3-PH pólusú napelemes rendszerekhez 1 41,000 Komplett 50 blokk napelemes rendszerhez, 600 DC, távjelzéssel U max. DC Kivitel 50-B+C 3PHFS pólusú napelemes rendszerekhez, távjelzéssel 1 49, Komplett 50 blokk napelemes rendszerhez, 600 DC U max. DC Kivitel 50-B+C 2-PH pólusú földelt napelemes rendszerekhez 1 30, Komplett 50 blokk napelemes rendszerhez, 600 DC, távjelzéssel U max. DC Kivitel 50-B+C 2PHFS pólusú földelt napelemes rendszerekhez távjelzéssel 1 24, U max DC SPD, az MSZ EN szerint LPZ Levezetőképesség (10/350) Névleges levezetőképesség (8/20) Maximális levezetőképesség édelmi szint Megszólalási idő Hőmérséklet-tartomány édettség BE beépítési egység (17,5 ) Csatlakozási keresztmetszet, tömör Csatlakozási keresztmetszet, többeres Csatlakozási keresztmetszet, hajlékony U c DC I imp t ka I n ka I max ka U p k ns A ϑ C ² ² ² 50-B+C 3-PH B+C 3PHFS B+C 2-PH B+C 2PHFS es 1+2-es 1+2-es 1+2-es ,5 12,5 12,5 12, < 2,6 < 2,6 < 2,6 < 2,6 < 25 < 25 < 25 < IP 20 IP 20 IP 20 IP ,5-35 2,5-35 2,5-35 2,5-35 2,5-35 2,5-35 2,5-35 2,5-35 2,5-25 2,5-25 2,5-25 2, OBO LPA Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot.

53 1+2. ú túlfeszültség-levezető, napelemes rendszerekhez 900 DC 1+2. ú túlfeszültség-levezető napelemes rendszerekhez Megbízható Y-kapcsolás az MSZ HD szerinti alkalmazáshoz Túlfeszültség-védelmi potenciálkiegyenlítés az MSZ HD szerint Levezetőképesség 7 ka (10/350) és 50 ka (8/20) pólusonként Alacsony védelmi feszültségszint: < 3,0 k és Uoc max = 900 DC Dugaszolható levezető-betét termikus védeleel és optikai állapotjelzéssel Kereskdelemben kapható elosztószekrényekbe építhető Alkalmazás: villámhárítóval ellátott napelemes rendszerek Komplett 25 blokk napelemes rendszerhez, 900 DC U max. DC Kivitel 25-B+C 3-PH pólusú napelemes rendszerekhez 1 42, Komplett 25 blokk napelemes rendszerhez, 900 DC, távjelzéssel U max. DC Kivitel 25-B+C 3PHFS pólusú napelemes rendszerekhez, távjelzéssel 1 53, Túlfeszültség-védelmi rendszerek Komplett 25 blokk napelemes rendszerhez, 900 DC U max. DC Kivitel 25-B+C 2-PH pólusú földelt napelemes rendszerekhez 1 30, Komplett 25 blokk napelemes rendszerhez, 900 DC, távjelzéssel U max. DC Kivitel 25-B+C 2PHFS pólusú földelt napelemes rendszerekhez távjelzéssel 1 37, U max DC SPD, az MSZ EN szerint LPZ Levezetőképesség (10/350) Névleges levezetőképesség (8/20) Maximális levezetőképesség édelmi szint Megszólalási idő Hőmérséklet-tartomány édettség BE beépítési egység (17,5 ) Csatlakozási keresztmetszet, tömör Csatlakozási keresztmetszet, többeres Csatlakozási keresztmetszet, hajlékony U c DC I imp t ka I n ka I max ka U p k ns A ϑ C ² ² ² 25-B+C 3-PH B+C 3PHFS B+C 2-PH B+C 2PHFS es 1+2-es 1+2-es 1+2-es < 3,0 < 3,0 < 3,0 < 3,0 < 25 < 25 < 25 < IP 20 IP 20 IP 20 IP ,5-35 2,5-35 2,5-35 2,5-35 2,5-35 2,5-35 2,5-35 2,5-35 2,5-25 2,5-25 2,5-25 2, Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot. LPA OBO 53

54 2. ú túlfeszültség-levezető napelemes rendszerekhez 600 DC 2. ú túlfeszültség-levezető napelemes rendszerekhez Megbízható Y-kapcsolás az MSZ HD szerinti alkalmazáshoz Az MSZ HD ) szerinti túlfeszültség-védelemhez Levezetőképesség 40 ka (8/20) pólusonként Alacsony DC védelmi szint: < 2,6 k és Uoc max = 600 DC Dugaszolható kivitel termikus védeleel és optikai állapotjelzéssel A kereskedelemben kapható elosztószekrényekbe építhető Túlfeszültség-védelmi rendszerek Alkalmazás: napelemes rendszerek túlfeszültség-védelme Komplett 20 blokk napelemes rendszerhez, 600 DC U max. DC Kivitel 20-C 3PH pólusú napelemes rendszerekhez 1 33,500 Komplett 20 blokk napelemes rendszerhez, 600 DC, távjelzéssel U max. DC Kivitel 20-C 3PHFS pólusú napelemes rendszerekhez, távjelzéssel 1 41, Komplett 20 blokk napelemes rendszerhez, 600 DC U max. DC Kivitel 20-C 2PH pólusú földelt napelemes rendszerekhez 1 25, Komplett 20 blokk napelemes rendszerhez, 600 DC, távjelzéssel U max. DC Kivitel 20-C 2PHFS pólusú földelt napelemes rendszerekhez távjelzéssel 1 29, U max DC SPD, az MSZ EN szerint LPZ Névleges levezetőképesség (8/20) Maximális levezetőképesség édelmi szint Megszólalási idő Hőmérséklet-tartomány édettség BE beépítési egység (17,5 ) Csatlakozási keresztmetszet, tömör Csatlakozási keresztmetszet, többeres Csatlakozási keresztmetszet, hajlékony U c DC I n ka I max ka U p k t A ns ϑ C ² ² ² 20-C 3PH C 3PHFS C 2PH C 2PHFS es 2-es 2-es 2-es < 2,6 < 2,6 < 2,6 < 2,6 < 25 < 25 < 25 < IP 20 IP 20 IP 20 IP ,5-35 2,5-35 2,5-35 2,5-35 2,5-35 2,5-35 2,5-35 2,5-35 2,5-25 2,5-25 2,5-25 2, OBO LPA Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot.

55 2. ú túlfeszültség-levezető napelemes rendszerekhez 1000 DC 2. ú túlfeszültség-levezető napelemes rendszerekhez Megbízható Y-kapcsolás az MSZ HD szerinti alkalmazáshoz MSZ HD szerinti túlfeszültség-védelemhez Levezetőképesség 40 ka (8/20) pólusonként Alacsony DC védelmi szint: < 4,0 k és Uoc max = 1000 DC Dugaszolható levezetőbetét termikus védeleel és optikai állapotjelzéssel Kereskedelemben kapható elosztószekrényekbe épthető Alkalmazás: villámhárítóval ellátott napelemes rendszerek Komplett 20 blokk napelemes rendszerhez, 1000 DC U max. DC Kivitel 20-C 3-PH pólusú napelemes rendszerekhez 1 36, Komplett 20 blokk napelemes rendszerhez, 1000 DC, távjelzéssel U max. DC Kivitel 20-C 3PHFS pólusú napelemes rendszerekhez, távjelzéssel 1 44, Túlfeszültség-védelmi rendszerek Komplett 20 blokk napelemes rendszerhez, 1000 DC U max. DC Kivitel 20-C 2-PH pólusú földelt napelemes rendszerekhez 1 27, Komplett 20 blokk napelemes rendszerhez, 1000 DC, távjelzéssel U max. DC Kivitel 20-C 2PHFS pólusú földelt napelemes rendszerekhez távjelzéssel 1 31, U max DC SPD, az MSZ EN szerint LPZ Névleges levezetőképesség (8/20) Maximális levezetőképesség édelmi szint Megszólalási idő Hőmérséklet-tartomány édettség BE beépítési egység (17,5 ) Csatlakozási keresztmetszet, tömör Csatlakozási keresztmetszet, többeres Csatlakozási keresztmetszet, hajlékony U c DC I n ka I max ka U p k t A ns ϑ C ² ² ² 20-C 3-PH C 3PHFS C 2-PH C 2PHFS es 2-es 2-es 2-es < 4,0 < 4,0 < 4,0 < 4,0 < 25 < 25 < 25 < IP 20 IP 20 IP 20 IP ,5-35 2,5-35 2,5-35 2,5-35 2,5-35 2,5-35 2,5-35 2,5-35 2,5-25 2,5-25 2,5-25 2, Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot. LPA OBO 55

56 Készülékház napelemes rendszerekhez, több MPP-trackerrel rendelkező inverterhez Rendszermegoldás P-inverterhez 2 / 3 külön MPP-trackerrel Túlfeszültség-védelmi rendszerek Megbízható Y-kapcsolás 3 varisztorral a MSZ HD szerinti alkalmazáshoz Alacsony DC védelmi szint: < 4,0 k (Uoc max = 1000 DC 20-C/0-500P-vel) Alacsony DC védelmi szint: < 3,0 k (Uoc max = 900 DC 25-B+C/0-450P-vel) Egységenként két P-string bemenet egy MPP-WR-bemenet, Imax = 15 A DC P-stringenként DC-csatlakozó, MC4 dugaszolható csatlakozóval kompatibilis (sorozat: P-AD...P 4/6) Dugaszolható levezetőbetét termikus védeleel és optikai állapotjelzővel Polikarbonát ház, időjárásálló kültéri használatra. Alkalmazás: napelemes berendezésekben az inverter egyenáramú védelmére Kondenzvíz képződésének veszélye esetén adott esetben kiegészítő intézkedésekre van szükség! Napelemes ház 2 MPP-trackerrel rendelkező inverterhez, 1+2., 900 DC U max. DC Kivitel G-BC DCPH édelem két külön MPP-tracker ára 1 431,000 Napelemes ház 3 MPP-trackerrel rendelkező inverterhez, 1+2., 900 DC U max. DC Kivitel G-BC DCPH édelem három külön MPP-tracker ára 1 542, Napelemes ház 2 MPP-trackerrel rendelkező inverterhez, 2., 1000 DC U max. DC Kivitel G-C DCPH édelem két külön MPP-tracker ára 1 419, Napelemes ház 3 MPP-trackerrel rendelkező inverterhez, 2., 1000 DC U max. DC Kivitel G-C DCPH édelem három külön MPP-tracker ára 1 524, U max DC SPD, az MSZ EN szerint LPZ Levezetőképesség (10/350) Névleges levezetőképesség (8/20) Maximális levezetőképesség édelmi szint Megszólalási idő Hőmérséklet-tartomány édettség U c DC I imp t ka I n ka I max ka U p k ns A ϑ C G-BC DCPH G-BC DCPH G-C DCPH G-C DCPH es 1+2-es 2-es 2-es < 3,0 < 3,0 < 4,0 < 4,0 < 25 < 25 < 25 < IP65 IP65 IP65 IP OBO LPA Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot.

57 Napelemes elosztó biztosítékkal Rendszermegoldás napelemes rendszerekhez biztosítékkal Megbízható Y-kapcsolás 3 varisztorral a MSZ HD szerinti alkalmazáshoz Alacsony DC védelmi szint: < 4,0 k (Uoc max = 1000 DC 20-C/0-500P-vel) Cikk: : (+) pólus 10 x A, 1000 DC-n keresztül - biztosítékkal védett Cikk: : (+) pólus 10 x 38 8 A, 1000 DC-n keresztül - biztosítékkal védett (-) pólus kapcsokon keresztül párhuzamosan kapcsoltak -Tec tömszelence bevezetéssel Dugaszolható levezetőbetét, dugaszolható termikus védeleel és optikai állapotjelzéssel polikarbonát ház, időjárásálló kültéri használatra. Megjegyzés: a P-stringek a kapcsokon párhuzamosan vannak kapcsolva. Ügyelni kell a műszaki adatokra (string-feszültség, az MPP-trackerek a...). Kondenzvíz képződésének veszélye esetén adott esetben kiegészítő intézkedésekre van szükség! Készülékház napelemes rendszerekhez, 4 biztosítékkal U max. DC Kivitel G-C DCPH1000-4S készülékházban, 4 P-biztosítóval 1 200, Túlfeszültség-védelmi rendszerek Készülékház napelemes rendszerekhez, 6 biztosítékkal U max. DC Kivitel G-C DCPH1000-6S készülékházban, 6 P-biztosítóval 1 370, U max DC SPD, az MSZ EN szerint LPZ Névleges levezetőképesség (8/20) Maximális levezetőképesség édelmi szint Megszólalási idő Csatlakozási keresztmetszet, tömör Csatlakozási keresztmetszet, hajlékony Hőmérséklet-tartomány édettség U c DC I n I max U p t A ϑ ka ka k ns ² ² C G-C DCPH1000-4S G-C DCPH1000-6S es 2-es < 4,0 < 4,0 < 25 < 25 0,5-6 0,5-10 0,5-6 0, IP 65 IP Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot. LPA OBO 57

58 Készülékház napelemes rendszerhez, csatlakozókapcsokkal Rendszermegoldás csatlakozókapcsokkal rendelkező napelemes rendszerek ára Túlfeszültség-védelmi rendszerek Megbízható Y-kapcsolás az MSZ HD szerinti alkalmazáshoz Alacsony DC védelmi szint: < 4,0 k (Uoc max = 1000 DC 20-C/0-500P-vel) Alacsony DC védelmi szint: < 3,0 k (Uoc max = 900 DC 25-B+C/0-450P-vel) Alacsony DC védelmi szint: < 2,6 k (Uoc max = 600 DC 50-B+C/0-300P-vel) Előszerelve IP65 védettségű házban Figyelem: az , és oknál 6 P-stringet lehet párhuzamosan kapcsolni a kapcsokon. Az nál párhuzamosan lehet kapcsolni 5 P-stringet a kapcsokon, a termék egy -Tec tömszelence csomagot is tartalmaz. Ügyelni kell a műszaki adatokra (string-feszültség, az MPP-trackerek a...). Kondenzvíz képződésének veszélye esetén kiegészítő intézkedésekre van szükség! Készülékház napelemes rendszerhez, csatlakozókapcsokkal, 1+2., 600 DC U max. DC Kivitel G-BC DCPH-MS készülékházban, sorkapcsokkal 1 159, Napelemes készülékház csatlakozókapcsokkal, 1+2., 900 DC U max. DC Kivitel G-BC DCPH-MS készülékházban, sorkapcsokkal 1 160, Készülékház napelemes rendszerhez, csatlakozókapcsokkal, 2., 1000 DC U max. DC Kivitel G-C DCPH-MS készülékházban, sorkapcsokkal 1 154,000 Napelemes készülékház csatlakozókapcsokkal, 2., 1000 DC, -Tec bevezető készlettel U max. DC Kivitel G-C DCPH1000-4K házban, -Tec készlettel 1 162, U max DC SPD, az MSZ EN szerint LPZ Levezetőképesség (10/350) Névleges levezetőképesség (8/20) Maximális levezetőképesség édelmi szint Megszólalási idő Csatlakozási keresztmetszet, tömör Csatlakozási keresztmetszet, hajlékony Hőmérséklet-tartomány édettség U c DC I imp I n I max U p t A ϑ ka ka ka k ns ² ² C G-BC DCPH-MS600 G-BC DCPH-MS900 G-C DCPH-MS1000 G-C DCPH1000-4K es 1+2-es 2-es 2-es , < 2,6 < 3,0 < 4,0 < 4,0 < 25 < 25 < 25 < 25 0,5-6 0,5-6 0,5-6 0,5-6 0,5-6 0,5-6 0,5-6 0, IP 65 IP 65 IP 65 IP OBO LPA Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot.

59 Készülékház napelemes rendszerhez, csatlakozókapcsokkal, távjelzéssel Rendszermegoldás csatlakozókapcsokkal és távjelzéssel napelemes rendszerek ára Megbízható Y-kapcsolás az MSZ HD szerinti alkalmazásra Alacsony DC védelmi szint: < 4,0 k (Uoc max = 1000 DC 20-C/0-500P-vel) Alacsony DC védelmi szint: < 3,0 k (Uoc max = 900 DC 25-B+C/0-450P-vel) Alacsony DC védelmi szint: < 2,6 k (Uoc max = 600 DC 50-B+C/0-300P-vel) Készülékenként 5 párhuzamos csatlakozókapocs polaritásonként (+ és -) 6 ²-ig ElőszerelveIP65 védettségű házban Figyelem: 5 P-stringet lehet párhuzamosan kapcsolni. Ügyelni kell a műszaki adatokra (string-feszültség, az MPP-trackerek a). Kondenzvíz képződésének veszélye esetén kiegészítő intézkedésekre van szükség! U max. DC Készülékház napelemes rendszerekhez 600 DC csatlakozókapcsokkal, távjelzéssel Kivitel G-BC DC-MSFS készülékházban, sorkapcsokkal U max. DC 1 167, Készülékház napelemes rendszerhez 900 DC, csatlakozókapcsokkal, távjelzéssel Kivitel G-BC DC-MSFS készülékházban, sorkapcsokkal 1 168, Túlfeszültség-védelmi rendszerek U max DC SPD, az MSZ EN szerint LPZ Levezetőképesség (10/350) Névleges levezetőképesség (8/20) Maximális levezetőképesség édelmi szint Megszólalási idő Csatlakozási keresztmetszet, tömör Csatlakozási keresztmetszet, hajlékony Hőmérséklet-tartomány édettség U c DC I imp I n I max U p t A ϑ ka ka ka k ns ² ² C G-BC DC-MSFS600 G-BC DC-MSFS es 1+2-es , < 2,6 < 3,0 < 25 < 25 0,5-6 0,5-6 0,5-6 0, IP 65 IP Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot. LPA OBO 59

60 Napelemes ház MC4 csatlakozódugóval Rendszermegoldás napelemes rendszerekhez MC4 csatlakozódugóval Túlfeszültség-védelmi rendszerek Megbízható Y-kapcsolás az MSZ HD ) szerinti alkalmazáshoz Alacsony DC védelmi szint: < 4,0 k (Uoc max = 1000 DC 20-C/0-500P-vel) Alacsony DC védelmi szint: < 3,0 k (Uoc max = 900 DC 25-B+C/0-450P-vel) Alacsony DC védelmi szint: < 2,6 k (Uoc max = 600 DC 50-B+C/0-300P-vel) DC-csatlakozó, MC4 dugaszolható csatlakozóval kompatibilis (sorozat: P-AD...P 4/6) előszerelt IP65 házban Dugaszolható levezető betét termikus védeleel és optikai állapotjelzéssel Figyelem: kondenzvíz képződésének veszélye esetén kiegészítő intézkedésekre van szükség! Napelemes ház, 1+2. ú, 600 DC MC csatl. dugóval U max. DC Kivitel G-BC DCPH-Y túlfeszültség-levezetővel, MC4 csatlakozóval, készülékházban 1 174,600 Napelemes ház, 1+2. ú, 900 DC MC csatl. dugóval U max. DC Kivitel G-BC DCPH-Y túlfeszültség-levezetővel, MC4 csatlakozóval, készülékházban 1 178, Napelemes ház, 2. ú, 600 DC MC csatl. dugóval U max. DC Kivitel G-C DCPH-Y túlfeszültség-levezetővel, MC4 csatlakozóval, készülékházban 1 166, Napelemes ház, 2. ú, 1000 DC MC csatl. dugóval U max. DC Kivitel G-C DCPH-Y túlfeszültség-levezetővel, MC4 csatlakozóval, készülékházban 1 169, U max DC SPD, az MSZ EN szerint LPZ Levezetőképesség (10/350) Névleges levezetőképesség (8/20) Maximális levezetőképesség édelmi szint Megszólalási idő Hőmérséklet-tartomány édettség U c DC I imp t ka I n ka I max ka U p k ns A ϑ C G-BC DCPH-Y600 G-BC DCPH-Y900 G-C DCPH-Y600 G-C DCPH-Y es 1+2-es 2-es 2-es , < 2,6 < 3,0 < 2,6 < 4,0 < 25 < 25 < 25 < IP65 IP65 IP65 IP OBO LPA Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot.

61 Napelemes ház, levezetők nélkül Rendszermegoldás napelemes rendszerekhez, levezetők nélkül Megbízható Y-kapcsolás az MSZ HD szerinti alkalmazásra Alacsony DC védelmi szint: < 4,0 k (Uoc max = 1000 DC 20-C/0-500P-vel) Alacsony DC védelmi szint: < 3,0 k (Uoc max = 900 DC 25-B+C/0-450P-vel) Alacsony DC védelmi szint: < 2,6 k (Uoc max = 600 DC 50-B+C/0-300P-vel) , és cikk: DC-csatlakozó MC4 dugaszolható csatlakozóval (sorozat: P-AD...P 4/6), előszerelt IP65 védettségű házban cikk: DC-csatlakozó 6 csatlakozó kapcson keresztül, 6², előszerelt IP65 védettségű házban Levezetők nélkül, a felső részt külön kell megrendelni. Figyelem: kondenzvíz képződésének veszélye esetén adott esetben kiegészítő intézkedésekre van szükség! Napelemes ház 2 MPP-trackerrel rendelkező inverterhez, levezetők nélkül U max. DC Kivitel G-C DC-PH házban MC4 csatl.-val 1 380, Napelemes ház 3 MPP-trackerrel rendelkező inverterhez, levezetők nélkül U max. DC Kivitel G-C DC-PH házban MC4 csatl.-val 1 466, Túlfeszültség-védelmi rendszerek Készülékház csatlakozókapcsokkal napelemes rendszerekhez, levezetők nélkül U max. DC Kivitel G-C DC-PH-MS 1000 házban sorkapcsokkal 1 135, Napelemes ház MC4 csatlakozódugóval, levezetők nélkül U max. DC Kivitel G-C DC-PH-Y 1000 házban MC4 csatl.-val 1 150, U max DC Csatlakozási keresztmetszet, tömör Csatlakozási keresztmetszet, hajlékony Hőmérséklet-tartomány édettség U c DC ² ² ϑ C G-C DC-PH-21 G-C DC-PH-31 G-C DC-PH-MS G-C DC-PH-Y ,5-6 0, IP65 IP65 IP 65 IP Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot. LPA OBO 61

62 Levezető betétek napelemes rendszerekhez Combi- és Surge Controller (túlfeszültség-levezető) betét és 2. ú levezetők napelemes rendszerekhez illámvédelmi potenciálkiegyenlítés az MSZ EN szerint és túlfeszültség-védelem az MSZ HD szerint Levezetőképesség max 12,5 ka (10/350) és 50 ka (8/20) pólusonként DC védelmi szint: < 2,0 k pólusonként (Y-kapcsolás esetén: 4,0 k és Uoc 1000 DC-ig) Dugaszolható levezető, termikus védeleel és optikai állapotjelzéssel arisztoros levezető Nagy levezetőképesség hosszú élettartam mellett Túlfeszültség-védelmi rendszerek Alkalmazás: napelemes rendszerek villám- és túlfeszültség-védelme Felső rész napelemes rendszerhez - villám- és túlfeszültséglevezető U max. DC Kivitel 50-B+C 0-300P pólusú, napelemes betét, ,200 Felső rész napelemes rendszerhez - villám- és túlfeszültséglevezető U max. DC Kivitel 25-B+C 0-450P pólusú, napelemes betét, , Felső rész napelemes rendszerhez - túlfeszültség-levezető U max. DC Kivitel 20-C 0-300P pólusú, napelemes betét, , Felső rész napelemes rendszerhez - túlfeszültség-levezető U max. DC Kivitel 20-C 0-500P pólusú, napelemes betét, , U max DC SPD, az MSZ EN szerint SPD az IEC szerint LPZ Névleges levezetőképesség (8/20) Levezetőképesség (10/350) Maximális levezetőképesség édelmi szint Megszólalási idő Maximális előtétbiztosítás Hőmérséklet-tartomány édettség BE beépítési egység (17,5 ) U c DC I n I imp I max U p t A ϑ ka ka ka k ns A C 50-B+C 0-300P 25-B+C 0-450P 20-C 0-300P 20-C 0-500P es 1+2-es 2-es 2-es I+II. osztály I+II. osztály II. osztály II. osztály , < 1,3 < 1,5 < 1,3 < 2,0 <25 < 25 < 25 < IP 20 IP 20 IP 20 IP OBO LPA Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot.

63 Aljzatok napelemes rendszerekhez Aljzat Combi- és Surge Controller-hez (túlfeszültség-levezető) napelemes rendszerek 1+2. és 2. ú védelméhez Megbízható Y-kapcsolás 3 (földelt rendszer esetén 2) varisztorral illám- és túlfeszültség-védelmi potenciálkiegyenlítés az MSZ HD szerint Levezetőképesség max 12,5 ka (10/350) és 50 ka (8/20) pólusonként DC védelmi szint: < 2,0 k pólusonként (Y-kapcsolás: 4,0 k és Uoc 1000 DC) arisztoros levezetőkhöz Levezető betétet külön kell megrendelni Alkalmazás: napelemes rendszerek villám- és túlfeszültség-védelme Aljzat napelemes rendszerhez, 3-pólusú, Y-kapcsolásban Kivitel 20-C U-3PH-Y 3-pólusú Y-kapcsolás napelemes rendszerekhez 1 17, Aljzat napelemes rendszerhez, 3-pólusú, Y-kapcsolásban, távjelzéssel Kivitel 20-C U-3PH-Y-FS 3-pólusú Y-kapcsolás napelemes rendszerekhez, távjelzéssel 1 25, Túlfeszültség-védelmi rendszerek Aljzat napelemes rendszerhez, 2-pólusú, Y-kapcsolásban Kivitel 20-C U-2 PH 2-pólusú földelt napelemes rendszerekhez 1 14, Aljzat napelemes rendszerhez, 2-pólusú, Y-kapcsolásban, távjelzéssel Kivitel 20-C U-2 PH+FS 2-pólusú földelt napelemes rendszerekhez távjelzéssel 1 18, Hőmérséklet-tartomány édettség BE beépítési egység (17,5 ) Csatlakozási keresztmetszet, tömör Csatlakozási keresztmetszet, többeres Csatlakozási keresztmetszet, hajlékony ϑ C ² ² ² 20-C U-3PH-Y 20-C U-3PH-Y-FS 20-C U-2 PH 20-C U-2 PH+FS IP 20 IP 20 IP 20 IP ,5-35 2,5-35 2,5-35 2,5-35 2,5-35 2,5-35 2,5-35 2,5-35 2,5-25 2,5-25 2,5-25 2, Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot. LPA OBO 63

64 64 OBO LPA

65 Potenciálkiegyenlítés (EPH) Potenciálkiegyenlítő sínek beltéri alkalmazáshoz 66 Potenciálkiegyenlítő-sínek kültéri alkalmazáshoz 66 Potenciálkiegyenlítő-sínek ipari alkalmazáshoz 67 Csatlakozó- és áthidalóelemek 68 Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot. LPA OBO 65

66 Potenciálkiegyenlítő-sínek beltéri- és kültéri alkalmazáshoz Potenciálkiegyenlítő-sín beltérre, DE által bevizsgált szín 1801 DE szürke 1 55, CuZn sárgaréz EPH sín az MSZ HD , az MSZ EN szerinti potenciálkiegyenlítéshez MSZ EN szerint bevizsgáva 10 x 10 nikkelezett sárgaréz kapocssínnel Galvánhorganyzott acél, nagy megbízhatóságú sorkapcsokkal Levehető fedél és síntartó bak szürke polisztirolból illámáram-szilárdság 100 ka (10/350) Húzókengyel csavarbiztosítással kilazulás ellen (pl. ipari alkalmazásokhoz és robbanásveszélyes helyekhez) Csatlakozási lehetőségek: 7 x tömör- vagy sodrott vezeték 2,5-25 ² vagy maximum 16 ² hajlékony vezeték (maximum Ø 7 ) 2 x tömör- vagy sodrott vezeték ² vagy maximum 70 ² hajlékony vezeték (maximum Ø 13,5 ) 1 x maximum 30 x 3,5 szalagvezeték 63 Potenciálkiegyenlítés (EPH) Potenciálkiegyenlítő-sín, műanyag talplemezzel szín 1809 szürke 1 23, CuZn sárgaréz EPH sín az MSZ HD , MSZ HD és az MSZ EN potenciálkiegyenlítéshez Levehető fedél és síntartó bak szürke polisztirolból Nikkelezett sárgaréz kapocssín Galvanikusan horganyzott acél nagy megbízhatóságú sorkapcsokkal illámáram szilárdság 100 ka (10/350) Csatlakozási lehetőségek: 7 x tömör vagy sodrott vezeték 25 ²-ig vagy max 16 ²-es hajlékony vezeték 1 x Rd 8-10 huzal 1 x FL 30 szalagvezeték vagy Rd 8-10 huzal Kültér szín 1809 A fekete darab 1 kg/100 db 23, A rozsdamentes acél (W. Nr ) Potenciálkiegyenlítő sín a DE /-540 szerinti potenciálkiegyenlítéshez, valamint az MSZ EN szerinti villámvédelmi potenciálkiegyenlítéshez polisztirol alaplemez és fedőburkolat szín: fekete, U-álló csavarok és bilincs A-ból alkalmas 100 ka (10/350) értékű villámáram vezetésére Csatlakozási lehetőségek: 7 x tömör vagy sodrott vezeték 25 ²-ig vagy max 16 ²-es hajlékony vezeték 1 x Rd 8-10 huzal 1 x FL 30 szalagvezeték vagy Rd 8-10 huzal OBO LPA Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot.

67 Potenciálkiegyenlítő-sín ipari alkalmzáshoz Csatlakozások a szélesség hossz magasság A A ,5 6 Bigbar potenciálkiegyenlítő-sín ipari felhasználáshoz 1 90, , A rozsdamentes acél (W. Nr ) MSZ HS 60364, valamint az MSZ EN szerinti potenciálkiegyenlítéshez Szigetelő talpakkal A csatlakozóvezetékek gyors és egyszerű szerelése M10 csavarokkal A rozsdaálló acélból (2A) készült változatok, kültéri használatra alkalmasak Kompletten dübellel és csavarokkal a falra szereléshez Rugós alátéttel (DIN 137) a kilazulás elleni csavaros biztosításhoz (ipari alkalmazásoknál és robbanásveszélyes helyeken kötelező) 1802 AH AH Csatlakozások a 2A rozsdamentes acél (W. Nr ) Kompletten, minden szerkezeti eleel a szereléshez Csatlakozási lehetőség 1802 KL FL20-FL40 2A rozsdamentes acél (W. Nr ) 20 x 2,5 vagy 40 x 5 közötti laposvezető befogásához Illeszkedik az ú BigBar potenciálkiegyenlítő-sínhez Fedél Bigbar ipari sínhez 1 25, , , Bilincs potenciálkiegyenlítő-sínhez Potenciálkiegyenlítés (EPH) Illeszkedő A A-OT Rd A rozsdamentes acél (W. Nr ) Rd 8-10 huzalok rögzítéséhez M10 csavarokhoz Bilincs potenciálkiegyenlítő-sínhez 100 3, L A B G A A A A rozsdamentes acél, (W. Nr ) 2 db Ø 11 rögzítőfurattal : 4 csatlakozófurat : 8 csatlakozófurat : 12 csatlakozófurat EPH- és földelő csatlakozó sínek 10 54, , , Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot. LPA OBO 67

68 Csatlakozó-és áthidaló elemek Csatlakozókapocs Rd 8-10-hez A Illeszkedő ALU-OT 44 Rd 8-10 Alu alumínium RD 8-10 huzal rögzítéséhez M10 csavarokhoz darab 100 kg/100 db 2, Csatlakozókapocs Rd 8-10-hez Illeszkedő A ST-OT Rd RD 8-10 huzal rögzítéséhez M10 csavarokhoz 100 3, St acél FT merítetten tűzihorganyzott Potenciálkiegyenlítés (EPH) Csatlakozókapocs- Rd 8-10-hez Illeszkedő A Anyag A Rd A 2A rozsdamentes acél (W. Nr ) 50 10,700 T-, kereszt- és párhuzamos összekötésekhez Egyetlen M10 x 30 rozsdamentes szorítócsavarral a gyors szerelés érdekében Megfelel a az MSZ EN szerinti követelményeknek Csatlakozkapocs Rd 16-hoz 249 A-OT 16 Illeszkedő 2A rozsdamentes acél (W. Nr ) RD 16 huzal rögzítéséhez M10 csavarokhoz 100 5, ario-gyorsösszekötő alu Illeszkedő A ALU Rd darab 30 kg/100 db 6, Alu alumínium T-, kereszt- és párhuzamos összekötésekhez Egyetlen M10 x 30 rozsdamentes szorítócsavarral a gyors szerelés érdekében Megfelel a az MSZ EN szerinti követelményeknek ario-gyorsösszekötő A Illeszkedő A Anyag A Rd A 2A rozsdamentes acél (W. Nr ) 50 10,700 T-, kereszt- és párhuzamos összekötésekhez Egyetlen M10 x 30 rozsdamentes szorítócsavarral a gyors szerelés érdekében Megfelel a az MSZ EN szerinti követelményeknek Szorítóbak A Illeszkedő 324 S-A Rd A rozsdamentes acél (W. Nr ) M8 x 25 hatlapfejű csavarral, alátéttel és anyával 50 3, OBO LPA Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot.

69 Csatlakozó-és áthidaló elemek 259 A FT 8-OT Illeszkedő RD 8 huzal rögzítéséhez M10 csavarokhoz 25 8,000 Összekötő St acél FT merítetten tűzihorganyzott Illeszkedő 5001 N-A Rd A rozsdamentes acél (W. Nr ) Fix-Kontakt-szorítócsavarral, anyával és fogazott alátéttel Előszerelt nyomólappal Megfelel az MSZ EN követelményeinek Rd 8-10 összekötő nyomólappal 100 6, Illeszkedő 5002 N-A Rd A rozsdamentes acél (W. Nr ) 2 db Fix-Kontakt szorítócsavarral, anyával és fogazott alátéttel Előszerelt nyomólappal A-ból Megfelel az MSZ EN követelményeinek L Rd 8-10 összekötő, dupla, nyomólappal 50 16, , , , Áthidaló sodrony Cu vörösréz Alu alumínium Alumínium kábelsarukkal Rugalmas szigetelt rézkábel 16 ² Fekete vezetékszigetelés, klórozott kaucsukkeverék, EM5 1 db Ø 10,5 átmérőjű furattal 2 db Ø 6,5 átmérőjű furattal Kül- és beltéri használatra egyaránt alkalmas hőmérséklettartomány: -25 C C (mozgatott) és -40 C C (nem mozgatott) Potenciálkiegyenlítés (EPH) 288 DIN Alu alumínium 1 db Ø 11 csatlakozófurat 2 x 5 db Ø 4,2 rögzítőfurat 2 x 2 db Ø 6,9 rögzítőfurat Csatlakozó-és áthidaló elem 50 2, Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot. LPA OBO 69

70 70 OBO LPA

71 Földelőrendszerek Szalagok 72 Huzal 72 Keresztösszekötő 72 ario-gyorsösszekötő 72 Csatlakozókapocs 73 Földelési fixpont 73 Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot. LPA OBO 71

72 ezetékanyag Horganyzott acélszalag Sz x M Keresztmetszetekercs Normál- Normáltekercs ² ca. m ca. kg 5052 DIN 30X x 3, MSZ EN szerint Megfelel az MSZ EN 62305szerinti követelményeknek Cinkrétegű bevonat: 500 g/m² (kb 70 µm) illámvédelemhez, földelőhöz és hálós potenciálkiegyenlítéshez kg/100 m 84, St acél FT merítetten tűzihorganyzott /100 m B H Rozsdamentes nemesacél szalag Sz x M Keresztmetszetekercs Normál- Normáltekercs ² ca. m ca. kg A 30X x 3, kg/100 m 82, B H 4A rozsdamentes acél, (W. Nr ) /100 m MSZ EN szerint Megfelel az MSZ EN szerinti követelményeknek A talajban 4 A alkalmazása javasolt Korrózió által veszélyeztetett helyeken történő használathoz illámvédelemhez, földelőhöz és potenciálkiegyenlítéshez Horganyzott acélhuzal Névleges Ø Keresztmetszetekercs Normál- Normáltekercs ² ca. m ca. kg RD MSZ EN szerint Megfelel az MSZ EN szerinti követelményeknek RD 10 a talajban is használható Cinkbevonat: 350 g/m² (kb. 50 µm) kg/100 m 63, St acél FT merítetten tűzihorganyzott /100 m D Földelőrendszerek Nemesacél huzal Névleges Ø Keresztmetszetekercs Normál- Normáltekercs ² ca. m ca. kg RD 10-4A A rozsdamentes acél, (W. Nr ) MSZ EN szerint Megfelel az MSZ EN szerinti követelményeinek RD 10-4A a talajban történő alkalmazásokhoz A talajban 4 A alkalmazása javasolt kg/100 m 63, /100 m D Keresztösszekötő Illeszkedő 250 4A Rd 8-10/FL30 darab 25 kg/100 db 10, A rozsdamentes acél, (W. Nr ) Rd 8-10 x Rd 8-10 Rd 8-10 x FL 30 FL 30 x FL 30 2 db M8 x 20 hatlapfejű csavarral ario-gyorsösszekötő Illeszkedő A Anyag A Rd A 2A rozsdamentes acél (W. Nr ) 50 10,700 T-, kereszt- és párhuzamos összekötésekhez Egyetlen M10 x 30 rozsdamentes szorítócsavarral a gyors szerelés érdekében Megfelel a az MSZ EN szerinti követelményeknek OBO LPA Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot.

73 L ezetékanyag Keresztösszekötő L 88 L Illeszkedő A-A 40 Rd 6-22/max. FL50 2A rozsdamentes acél (W. Nr ) darab 25 kg/100 db 28, Ø 6-22 betonacélokhoz és FL 50 x 4 szalagvezetékhez M10 x 40 csavarokkal...-as változat M10 x 20 csavarokkal Egyszerű beépítés nyitott furat segítségével T Peremkapocs Illeszkedő T L Befogási tartomány F 5004 DIN-FT 12 Rd max DIN-FT 20 Rd , , TG temperöntvény FT merítetten tűzihorganyzott Peremvastagság 12 -ig, illetve ig 5000-es Fix-Kontakt szorítócsavarral 2 db M8 x 20 ű hatlapfejű csavarral, tűzihorganyzott acél csavarok Temperöntvény kapocstest: tűzihorganyzott A huzalok szerelése függőlegesen vagy a szerkezetre merőlegesen lehetséges Megfelel az MSZ EN szabvány követelményeinek 79 M10/M Földelési fixpont ø 18 ø10 menet 205 B-M10 A M B-M12 A M , , A rozsdamentes acél, (W. Nr ) B H Csatlakozás földelőre, levezetőre és betonvasalásra Csatlakozólemez: Ø 79 nemesacél, rozsdamentes (4A) Ø 10 bekötő szár, rozsdamentes (2A) Műanyag burkolattal a csatlakozólemez takarásához szélesség Hossz Plasztikus korrózióvédő-szalag 1 71, , Földelőrendszerek azelin Föld feletti és föld alatti összeköttetések burkolására Szélesség: 50, illetve100, vastagság: kb 1,1 Petrolátual bevont, vegyipari rostszövet Hidegen feldolgozható 16 ø Földelő-csatlakozórúd, elvékonyított és részben szigetelt Anyag felület hossz Névleges Ø 204 KS-2000 St F / KS-2500 St F / , , St acél F tűzihorganyzott 16/10 -es átmérőjű földelő-csatlakozórúd Megerősített korrózióvédelem (zsugorcsővel) Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot. LPA OBO 73

74 74 OBO LPA

75 Kábelezés és vezetékezés Rácsos kábeltálcák 76 Kábeltálca rendszerek 81 Kábelhágcsók 85 Tartószerkezetek 86 Fali és mennyezeti csatorna 89 Műanyag kábel-/csőrögzítő rendszerek 95 Fém kábel-/csőrögzítő rendszerek 97 Csőrendszerek 99 Leágazódoboz rendszerek 105 Tömszelence-rendszerek, műanyag 108 Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot. LPA OBO 75

76 Rácsos kábeltálcák GR-Magic rácsos kábeltálca GRM FT GRM FT GRM FT GRM FT GRM FT szélesség Huzal Ø hossz hasznos keresztmetszet cm² 50 3, , , , , , , GRM 35 50A , ,5 GRM A , GRM A , ,5 GRM A , GRM A , St acél 2A rozsdamentes acél (W. Nr ) FT 35 oldalmagasságú rácsos kábeltálca, toldható kivitelben. merítetten tűzihorganyzott szélesség Huzal Ø hossz cm² GRM FT 50 3, GRM FT 100 3, GRM FT 150 3, GRM FT 200 3, GRM FT 200 4, GRM FT 300 4, GRM FT 400 4, GRM FT 450 4, GRM FT 500 4, GRM FT 600 4, kg/100 m 46,300 50,400 64,500 78, ,700 45,000 49,000 62,600 76, ,900 kg/100 m 70,000 71,330 90, , , , , , , , /m St acél FT merítetten tűzihorganyzott /m 55 oldalmagasságú rácsos kábeltálca, toldható kivitelben. Kábelezés és vezetékezés hasznos keresztmetszet szélesség Huzal Ø hossz cm² GRM 55 50A , GRM A , GRM A , GRM A , GRM A , GRM A , GRM A , GRM A , kg/100 m 67,000 72,700 88,000 97, , , , , A rozsdamentes acél (W. Nr ) pácolt /m 55 oldalmagasságú rácsos kábeltálca, toldható kivitelben. hasznos keresztmetszet szélesség Huzal Ø hossz hasznos keresztmetszet cm² GRM FT 100 3, GRM FT 150 3, GRM FT 200 4, GRM FT 300 4, GRM FT 400 4, GRM FT 450 4, GRM FT 500 4, GRM FT 600 4, kg/100 m 103, , , , , , , , St acél FT merítetten tűzihorganyzott /m 105 oldalmagasságú rácsos kábeltálca, összepattintható kivitel. 76 OBO LPA Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot.

77 Rácsos kábeltálcák GR-Magic rácsos kábeltálca szélesség Huzal Ø hossz hasznos keresztmetszet cm² GRM A , GRM A , GRM A , GRM A , GRM A , kg/100 m 99, , , , , A rozsdamentes acél (W. Nr ) pácolt /m 105 oldalmagasságú rácsos kábeltálca, toldható kivitelben. álaszfal H L m kg/100 m TSG 30 DD , TSG 30 A , St acél 2A rozsdamentes acél (W. Nr ) DD cink-alumínium bevonat, Double Dip /m A válaszfal beépítésével a különböző feszültségszintű / rendeltetésű kábelek és vezetékek elválaszthatók egymástól. H L m kg/100 m TSG 85 DD , TSG 85 A , St acél 2A rozsdamentes acél (W. Nr ) DD cink-alumínium bevonat, Double Dip /m A válaszfal beépítésével a különböző feszültségszintű / rendeltetésű kábelek és vezetékek elválaszthatók egymástól. Rögzítőelem válaszfalakhoz KS GR A ,830 2A rozsdamentes acél (W. Nr ) Rögzítőelem válaszfalak rácsos kábeltálcába történő csavar nélküli rögzítéséhez. TSG A , álaszfal-összekötő A rozsdamentes acél (W. Nr ) álaszfal-összekötő a TSG válaszfal csavar nélküli összekötéséhez az összes oldalmagassághoz. GS 34 FT Toldásponti összekötő 25 3, St acél FT merítetten tűzihorganyzott Toldásponti összekötő rácsos kábeltálcákhoz, csavaros kivitelben. Kábelezés és vezetékezés Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot. LPA OBO 77

78 Rácsos kábeltálcák Toldásponti összekötő 34 GS 34 A4301 2A rozsdamentes acél (W. Nr ) Toldásponti összekötő rácsos kábeltálcákhoz, csavaros kivitelben. 25 3, Gyorsösszekötő GR 245 DD szélesség , GR 245 A , St acél 4A rozsdamentes acél, (W. Nr ) DD cink-alumínium bevonat, Double Dip Hosszú kivitelű rácsos kábeltálca-összekötő rácsos kábeltálcák csavar nélküli hosszanti összekötéséhez. Rögzítőelem 34 GKS 34 FT 100 2, GKS 34 A , St acél 2A rozsdamentes acél (W. Nr ) FT merítetten tűzihorganyzott Szorítóelem rácsos kábeltálcák fali- vagy oszlopkonzolokra való rögzítéséhez. 22 Rögzítőelem GKB 34 A darab 50 kg/100 db 1, Kábelezés és vezetékezés 2A rozsdamentes acél (W. Nr ) Rögzítőelem 50 széles rácsos kábeltálcák padlóhoz történő rögzítéséhez. Rögzítőelem GKT 38 FT 100 2, GKT 38 A , Földelőbilincs St acél 2A rozsdamentes acél (W. Nr ) FT merítetten tűzihorganyzott Szorítóelem válaszfalak rácsos kábeltálcákba történő rögzítéséhez. gyűjtőkarton darab , St acél G galvanikusan horganyzott Maximum 16 ²-es vezetékekhez és szalagvezetékekhez Csatlakoztatási lehetőség: max 16 ² x max FL 30 Szegecselt sárgaréz csatlakozókapoccsal és 1 db M5 x 12 hengeres fejű csavarral, 2 db M6 x 16 hengeres fejű csavarral Földelőcsavar L I Keresztmetszet SW menet ² B M6 B M6 50 3, , CuZn sárgaréz felületkezelés nélkül Földelőcsavar a potenciálkiegyenlítő-vezető kábeltartó-rendszerre való rögzítéséhez OBO LPA Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot.

79 Rácsos kábeltálcák 11 x Fali és padlórögzítők K A4301 darab 25 kg/100 db 7, A rozsdamentes acél (W. Nr ) Fali és padlórögzítő kábeltálcákhoz. Szerelőlap A B x y MPG 65 FT MPG 90 FT MPG 65 A MPG 90 A St acél 4A rozsdamentes acél, (W. Nr ) FT Szerelőlap, a rácsos kábeltálcákon csavar nélkül rögzíthető. 30 9, , merítetten tűzihorganyzott 8,800 16, B + 4 Fedél, "telelemez" kivitel szélesség Lemezvastagság hossz 3000 DRLU 050 A DRLU 100 A DRLU 150 A DRLU 200 A DRLU 300 A DRLU 400 A DRLU 500 A , DRLU 600 A , kg/100 m 60, , , , , , , , A rozsdamentes acél (W. Nr ) /m Forgóretesz nélküli telelemez fedél kábeltálcákhoz és rácsos kábeltálcákhoz. t1 t Feszítőszalag fedélrögzítéshez B1 B legkisebb törőterhelés szín gyűjtőkarton kn m SW 17 x 1,0 2,25 fekete 250 2A rozsdamentes acél (W. Nr ) m 25 kg/100 m 6, /100 m 18 L Rozsdamentes acél feszítőszalag műanyag köpennyel fedél kábeltálcára történő rögzítéséhez. gyűjtőkarton darab 197 A Feszítőszalag zár 100 0, A rozsdamentes acél (W. Nr ) Feszítőszalag-zár feszítőszalag egyik oldali lezárásához problematikus környezetben. hossz szín gyűjtőkarton darab BA 17 x 1,0 300 kék-antracit BA 17 x 1,0 450 kék-antracit GNBG 16,5 x 1,2 550 zöldesbézs GNBG 16,5 x 1,2 650 zöldesbézs 250 Feszítőszalag fix hosszúságokban 25 2, , , , A rozsdamentes acél (W. Nr ) 574/03/A és 574/05/A feszítőszalagok, kompletten előkonfekcionálva feszítőszalag-zárral. Kábelezés és vezetékezés Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot. LPA OBO 79

80 Rácsos kábeltálcák Feszítőfogó 575 darab 1 kg/100 db 29, St acél 574/.... feszítőszalaghoz A feszítőszalag szerelése: 1) A szalagot re vágjuk, átvezetjük a zár csatján és visszahajtjuk. 2) A szalagot áthurkoljuk a kábelen, a szabad véget áthúzzuk a zár csatján. 3) A szalag végét a fogóval feszesre húzzuk. 4) A szalag végét feszített állapotban - a fogó segítségével - behajlítjuk. égül a fogót eltávolítjuk. 5) A visszahajtott szalagvéget, kalapács segítségével ellapítjuk majd a szalagvéget a két kiálló fül visszahajtásával biztosítjuk. Fedélrögzítő kapocs 4 DKU 60 A4310 DKU 120 A , , A rozsdamentes acél (W. Nr ) Univerzális fedélrögzítő kapocs a telelemez -es fedél kábeltálcára, rácsos kábeltálcára történő rögzítésére. Kábelezés és vezetékezés Állóláb - FangFix rendszer 16 kg Névleges Ø F-FIX-S kg tömegű 365 átmérőjű, nagy stabilitású betontalp Fagyálló beton Egymásra rakható Névleges Ø F-FIX-B PP polipropilén Peremvédő alátét beépített rögzítőhüvellyel Használható a FangFix-16 rendszerrel. Betontalp - FangFix rendszer 10 kg Névleges Ø F-FIX-S kg-os 289 átmérőjű, nagy stabilitású betonkorong Fagyálló Egymásra helyezhető Névleges Ø F-FIX-B PP polipropilén Peremvédő alátét beépített rögzítőhüvellyel Használható a FangFix-10 rendszerrel. Méret TrayFix ø , , , , , Rögzítőlemez rácsos kábeltálcák betontalpra történő szereléséhez Szerelőrendszer rácsos kábeltálcák 10 vagy 16 kg-os FangFix-rögzítőtalpra történő rögzítésére, lapostetőre történő szereléskor. A rácsos kábeltálca minimális szélessége: OBO LPA Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot.

81 Kábeltálca-rendszerek x y t Kábeltálca RKSM kg/100 m 134, , , , , , , A rozsdamentes acél (W. Nr ) pácolt /m RKSM 60 = Magic, racionális kábeltálca-rendszer 60 oldalmagassággal. x y t Kábeltálca RKS-Magic kg/100 m 151, , , , , , , St acél FT merítetten tűzihorganyzott /m RKSM 60 = Magic, racionális kábeltálca-rendszer 60 oldalmagassággal. szélesség Lemezvastagság hossz hasznos keresztmetszet cm² RKSM 610 A , RKSM 615 A , RKSM 620 A , RKSM 630 A , RKSM 640 A , RKSM 650 A , RKSM 660 A , szélesség Lemezvastagság hossz hasznos keresztmetszet cm² RKSM 610 FT 100 0, RKSM 615 FT 150 0, RKSM 620 FT 200 0, RKSM 630 FT 300 0, RKSM 640 FT 400 0, RKSM 650 FT 500 0, RKSM 660 FT 600 0, szélesség Lemezvastagság hossz hasznos kereszt- metszet cm² MKSU 610 A , MKSU 620 A , MKSU 630 A , MKSU 640 A MKSU 650 A MKSU 660 A Zárt kábeltálca MKSU kg/100 m 154, , , , , , A rozsdamentes acél (W. Nr ) /m MKSU 60 = kábeltálca-rendszer 60 oldalmagassággal, fenéklemez-perforáció nélkül. közép-nehéz kivitel. H L TSG 60 A m kg/100 m 45 55,700 álaszfal A rozsdamentes acél (W. Nr ) /m A válaszfal beépítésével a különböző feszültségszintű / rendeltetésű kábelek és vezetékek választhatók el egymástól. TSG A4310 álaszfal-összekötő 10 1, A rozsdamentes acél (W. Nr ) álaszfal-összekötő a TSG válaszfal csavar nélküli összekötéséhez az összes oldalmagassághoz. KS KR A4310 Rögzítőelem válaszfalakhoz 30 0,580 2A rozsdamentes acél (W. Nr ) Rögzítőelem válaszfalak RKSM kábeltálcákban való, csavar nélküli rögzítéséhez Kábelezés és vezetékezés Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot. LPA OBO 81

82 Kábeltálca-rendszerek Hosszanti összekötő 100 Oldalmagasság RLK 60 A darab 10 kg/100 db 8, A rozsdamentes acél (W. Nr ) Hosszanti összekötő 60 oldalmagasságú kábeltálcákhoz és idomokhoz. 7 x 18 Sarokösszekötő RWL 60 A A rozsdamentes acél (W. Nr ) 10 17,500 Hosszanti és sarokösszekötő 60 oldalmagasságú kábeltálcákhoz és idomdarabokhoz Csuklós összekötő RG 60 A A rozsdamentes acél (W. Nr ) Csuklós összekötő 60 oldalmagassággal rendelkező kábelcsatornákhoz , Magic hosszanti összekötő készlet Oldalmagasság Oldalmagasság Oldalmagasság szélesség KTSM 610 A KTSM 615 A KTSM 620 A KTSM 630 A KTSM 640 A KTSM 650 A KTSM 660 A , , , , , , , A rozsdamentes acél (W. Nr ) Kábeltálca összekötő gyorsrögzítővel 60 oldalmagasságú kábeltálcák és idomdarabok csavar nélküli összekötéséhez B Kábelezés és vezetékezés Magic 90 -os sarokidom RBM A RBM A RBM A RBM A RBM A RBM A RBM A , , , , , , , A rozsdamentes acél (W. Nr ) 90 -os sarokidom gyorsösszekötő rendszerrel. alamennyi 60 oldalmagasságú kábeltálca hoz. Magic beépíthető leágazóidom szélesség szélesség RAAM 610 A RAAM 615 A RAAM 620 A RAAM 630 A RAAM 640 A RAAM 650 A RAAM 660 A , , , , , , , A rozsdamentes acél (W. Nr ) Beépíthető leágazóidom gyorsösszekötő rendszerrel. alamennyi 60 oldalmagasságú kábeltálca hoz. 133, R50 B B+80 B 82 OBO LPA Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot.

83 Kábeltálca-rendszerek B+100 B B+200 R50 B B+200 R50 szélesség RTM 610 A RTM 615 A RTM 620 A RTM 630 A RTM 640 A RTM 650 A RTM 660 A Magic T-leágazóidom 1 83, , , , , , , A rozsdamentes acél (W. Nr ) T-leágazóidom gyorsösszekötő rendszerrel. alamennyi 60 oldalmagasságú kábeltálca hoz. szélesség RKM 610 A RKM 615 A RKM 620 A RKM 630 A RKM 640 A RKM 650 A RKM 660 A Magic keresztidom 1 93, , , , , , , A rozsdamentes acél (W. Nr ) Keresztidom gyorsösszekötő rendszerrel. alamennyi 60 oldalmagasságú kábeltálca hoz. Fedél forgóretesszel szélesség Lemezvastagság hossz DRL 100 A DRL 200 A DRL 300 A DRL 400 A DRL 500 A , DRL 600 A , kg/100 m 105, , , , , , A rozsdamentes acél (W. Nr ) /m A fedél kábeltálcákhoz és kábellétrákhoz is alkalmazható, a rögzítést a 3 pár forgóretesz biztosítja, mely forgóreteszeket a fedéllel együtt szállítjuk B B DFBM A 100 1,25 DFBM A 150 1,25 DFBM A 200 1,25 DFBM A 300 1,25 DFBM A 400 1,25 DFBM A 500 1,25 DFBM A 600 1,25 2A rozsdamentes acél (W. Nr ) Fedél Magic 90 -os sarokidomhoz, előszerelt forgóreteszekkel. szélesség Lemezvastagság szélesség Lemezvastagság DFAAM 100 2A 100 1,25 DFAAM 150 2A 150 1,25 DFAAM 200 2A 200 1,25 DFAAM 300 2A 300 1,25 DFAAM 400 2A 400 1,25 DFAAM 500 2A 500 1,25 DFAAM 600 2A 600 1,25 Magic 90 -os sarokidom fedél 1 18, , , , , , , , , , , , , , Magic beépíthető leágazóidom fedél 2A rozsdamentes acél (W. Nr ) Fedél Magic beépíthető leágazóelemhez, előreszerelt forgóreteszekkel Kábelezés és vezetékezés Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot. LPA OBO 83

84 Kábeltálca-rendszerek Magic T-leágazóidom fedél B+100 szélesség Lemezvastagság DFTM 100 2A 100 1,25 DFTM 150 2A 150 1,25 DFTM 200 2A 200 1,25 DFTM 300 2A 300 1,25 DFTM 400 2A 400 1,25 DFTM 500 2A 500 1,25 DFTM 600 2A 600 1, , , , , , , , B B 2A rozsdamentes acél (W. Nr ) Fedél Magic T-leágazóelemhez, előszerelt forgóreteszekkel. Fedél Magic keresztidomhoz szélesség Lemezvastagság DFKM 100 2A 100 1,25 DFKM 150 2A 150 1,25 DFKM 200 2A 200 1,25 DFKM 300 2A 300 1,25 DFKM 400 2A 400 1,25 DFKM 500 2A 500 1,25 DFKM 600 2A 600 1, , , , , , , ,600 Kábelezés és vezetékezés B B+100 2A rozsdamentes acél (W. Nr ) Fedél Magic keresztidomhoz, előszerelt forgóreteszekkel. 84 OBO LPA Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot.

85 Kábelhágcsók hossz SLL 620 CPS 4 FT SLL 630 CPS 4 FT SLL 640 CPS 4 FT SLL 650 CPS 4 FT SLL 660 CPS 4 FT Kábelhágcsó középnehéz kivitel kg/100 m 286, , , , , St acél FT merítetten tűzihorganyzott /m 60 oldalmagasságú kábelhágcsó, perforált oldalpofákkal, szegecselt, befelé nyitott C-profilú hágcsófokokkal. szélesség szélesség hossz SLM 50 C40 2 FT SLM 50 C40 3 FT SLM 50 C40 4 FT SLM 50 C40 5 FT SLM 50 C40 6 FT Nehéz kivitelű kábelhágcsó kg/100 m 580, , , , , St acél FT merítetten tűzihorganyzott /m 50 oldalmagasságú kábelhágcsó becsavarozott, felfelé nyitott C profilú hágcsófokokkal. Kábelezés és vezetékezés Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot. LPA OBO 85

86 Tartószerkezetek Távtartó kengyel B DBLG FT 50 DBLG FT 100 DBLG FT 150 DBLG FT 200 DBLG FT 300 DBLG FT 400 DBLG FT 500 DBLG FT , , , , , , , , St acél FT merítetten tűzihorganyzott Távtartó kengyel rácsos kábeltálcák padlóra történő felállításához vagy falra szereléséhez. US 3 függesztett oszlop hossz kn US 3 K 20 FT US 3 K 30 FT US 3 K 40 FT US 3 K 50 FT US 3 K 60 FT US 3 K 70 FT US 3 K 80 FT US 3 K 90 FT US 3 K 100 FT US 3 K 110 FT US 3 K 120 FT , , , , , , , , , , , St acél FT merítetten tűzihorganyzott Függesztett oszlop (US-profil) 50 x 30 -es ben hegesztett fejlemezzel B x Kábelezés és vezetékezés hossz anyagvastagság húzóterhelés anyagvastagság húzóterhelés kn US 3 K 20A US 3 K 30A US 3 K 40A US 3 K 50A US 3 K 60A US 3 K 70A US 3 K 80A US 3 K 90A US 3 K 100A , , , , , , , , , A rozsdamentes acél (W. Nr ) pácolt Függesztett oszlop (US-profil) 50 x 30 -es ben hegesztett fejlemezzel. édősapka szín US 3 KS OR narancs PE Polietilén édősapka US 3 oszlopok végének lefedéséhez. 20 1, OBO LPA Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot.

87 Tartószerkezetek hossz kn US 5 K 20 FT 200 2,5 10 US 5 K 30 FT 300 2,5 10 US 5 K 40 FT 400 2,5 10 US 5 K 50 FT 500 2,5 10 US 5 K 60 FT 600 2,5 10 US 5 K 70 FT 700 2,5 10 US 5 K 80 FT 800 2,5 10 US 5 K 90 FT 900 2,5 10 US 5 K 100 FT ,5 10 US 5 K 110 FT ,5 10 US 5 K 120 FT ,5 10 US 5 függesztett oszlop 2 85, , , , , , , , , , , St acél FT merítetten tűzihorganyzott 50 x 50 ű függesztett oszlop (U-profil) ráhegesztett fejlemezzel. hossz anyagvastagság húzóterhelés anyagvastagság US 5 K 20 A ,5 US 5 K 30 A ,5 US 5 K 40 A ,5 US 5 K 50 A ,5 US 5 K 100A ,5 US 5 K 120A , , , , , , , A rozsdamentes acél (W. Nr ) pácolt Függesztett oszlop (US 5-profil) hegesztett fejlemezzel. ízszintes betonfödémekre és acéltartókra történő rögzítéshez. szín US 5 KS OR narancs PE Polietilén édősapka US 5 oszlopok végének lefedéséhez. AW FT AW FT AW FT AW FT AW FT AW FT AW FT AW FT szélesség H A lyuk-ø F knban kn , , , , , , , ,5 AW A ,5 AW A ,5 AW A ,5 AW A ,5 AW A ,5 AW A ,5 20 1,300 édősapka 30 14, , , , , , , , Fali és oszlopkonzol AW 15 14,100 25,600 32,500 55,000 68,000 85,000 St acél 2A rozsdamentes acél (W. Nr ) pácolt FT merítetten tűzihorganyzott Könnyű kivitelű hajlított acéllemez-konzol hegesztett fejlemezzel Kábelezés és vezetékezés Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot. LPA OBO 87

88 Tartószerkezetek Fali és oszlopkonzol AWG 15 AW G FT AW G FT AW G FT AW G FT AW G FT AW G FT AW G FT szélesség H A lyuk-ø F knban kn , , , , , , , , , , , , , , Kábelezés és vezetékezés Fali és oszlopkonzol AW 30 AWG 15 11A , , AWG 15 21A , , AWG 15 31A , , AWG 15 41A , , AWG 15 51A , , AWG 15 61A , , St acél 2A rozsdamentes acél (W. Nr ) pácolt FT merítetten tűzihorganyzott Könnyű kivitelű hajlított acéllemez-konzol hegesztett fejlemezzel rácsos kábeltálcák csavarok használata nélküli rögzítéséhez.; szerelhető: oldalfalra és oszlopra. szélesség H kn AW FT AW FT AW FT AW FT AW FT AW FT AW FT AW FT AW FT kn AW A AW A AW A AW A AW A AW A , , , , , , , , , A lyuk-ø F knban St acél FT merítetten tűzihorganyzott Középnehéz kivitelű fali és oszlopkonzol hegesztett fejlemezzel. szélesség ban H A lyuk-ø F kn , , , , , , A rozsdamentes acél (W. Nr ) pácolt Középnehéz kivitelű fali és oszlopkonzol hegesztett fejlemezzel. 88 OBO LPA Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot.

89 Fali és mennyezeti csatorna szín hossz WDKH-20020RW hófehér 2000 WDKH-20020CW krémfehér 2000 WDKH-20020LGR világosszürke 2000 PC/ABS Polikarbonát/Akrilnitril-butadién-sztirol Csatornafedél és alsó rész -perforált fenekű- halogénmentes műanyagból. Csatorna, WDKH m kg/100 m 8,800 8,800 8, /m szín a WDKH-I20020RW hófehér 38,5 WDKH-I20020CW krémfehér 38,5 WDKH-I20020LGR világosszürke 38,5 PC/ABS Polikarbonát/Akrilnitril-butadién-sztirol Belső sarokfedél halogénmentes WDKH-csatornák irányváltásához. szín a WDKH-A20020RW hófehér 38,5 WDKH-A20020CW krémfehér 38,5 WDKH-A20020LGR világosszürke 38,5 PC/ABS Polikarbonát/Akrilnitril-butadién-sztirol Külső sarokfedél a halogénmentes WDKH-csatornák irányváltásához. Belső sarokfedél 4 0, , , , , , Külső sarokfedél Lapos idomfedél szín a WDKH-F20020RW hófehér 38 WDKH-F20020CW krémfehér 38 WDKH-F20020LGR világosszürke , , , PC/ABS Polikarbonát/Akrilnitril-butadién-sztirol Lapos sarokelem fedél halogénmentes WDKH-csatornák irányváltásához szín a WDKH-T20020RW hófehér 57 WDKH-T20020CW krémfehér 57 WDKH-T20020LGR világosszürke 57 PC/ABS Polikarbonát/Akrilnitril-butadién-sztirol T-idom fedél a halogénmentes WDKH-csatornák irányváltoztatásához. szín a b WDKH-E20020RW hófehér WDKH-E20020CW krémfehér WDKH-E20020LGR világosszürke PC/ABS Polikarbonát/Akrilnitril-butadién-sztirol églezáró elem a halogénmentes WDKH-csatornák lezárásához. szín hossz WDKH-30045RW hófehér 2000 WDKH-30045CW krémfehér 2000 WDKH-30045LGR világosszürke 2000 PC/ABS Polikarbonát/Akrilnitril-butadién-sztirol Csatornafedél és alsó rész -perforált fenekű- halogénmentes műanyagból. T-idom fedél 4 0, , , , , , églezáró elem m kg/100 m 24,900 24,900 24, Csatorna, WDKH /m Kábelezés és vezetékezés Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot. LPA OBO 89

90 Fali és mennyezeti csatorna Belső sarokfedél szín a WDKH-I30045RW hófehér 60 WDKH-I30045CW krémfehér 60 WDKH-I30045LGR világosszürke 60 PC/ABS Polikarbonát/Akrilnitril-butadién-sztirol Belső sarokfedél halogénmentes WDKH-csatornák irányváltásához. Külső sarokfedél szín a WDKH-A30045RW hófehér 57 WDKH-A30045CW krémfehér 57 WDKH-A30045LGR világosszürke 57 PC/ABS Polikarbonát/Akrilnitril-butadién-sztirol Külső sarokfedél a halogénmentes WDKH-csatornák irányváltásához. 4 1, , , , , , Lapos idomfedél szín a WDKH-F30045RW hófehér 60 WDKH-F30045CW krémfehér 85 WDKH-F30045LGR világosszürke 60 PC/ABS Polikarbonát/Akrilnitril-butadién-sztirol Lapos sarokelem-fedél a halogénmentes WDKH-csatornák irányváltásához. 4 2, , , T-idom fedél szín a WDKH-T30045RW hófehér 130 WDKH-T30045CW krémfehér 130 WDKH-T30045LGR világosszürke 130 PC/ABS Polikarbonát/Akrilnitril-butadién-sztirol T-idom fedél a halogénmentes WDKH-csatornák irányváltásához. 4 2, , , Kábelezés és vezetékezés églezáró elem szín a b WDKH-E30045RW hófehér WDKH-E30045CW krémfehér WDKH-E30045LGR világosszürke PC/ABS Polikarbonát/Akrilnitril-butadién-sztirol églezáró elem a halogénmentes WDKH-csatornák lezárásához. Csatorna, WDKH szín hossz WDKH-40060RW hófehér 2000 WDKH-40060CW krémfehér 2000 WDKH-40060LGR világosszürke , , ,500 m kg/100 m 44,000 44,000 44, PC/ABS Polikarbonát/Akrilnitril-butadién-sztirol /m Csatornafedél és alsó rész -perforált fenekű- halogénmentes műanyagból 4 db fedélkapoccsal. Belső sarokfedél szín a WDKH-I40060RW hófehér 85 WDKH-I40060CW krémfehér 85 WDKH-I40060LGR világosszürke 85 PC/ABS Polikarbonát/Akrilnitril-butadién-sztirol Belső sarokfedél halogénmentes WDKH-csatornák irányváltásához. 2 6, , , OBO LPA Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot.

91 Fali és mennyezeti csatorna szín a WDKH-A40060RW hófehér 45 WDKH-A40060CW krémfehér 45 WDKH-A40060LGR világosszürke 45 PC/ABS Polikarbonát/Akrilnitril-butadién-sztirol Külső sarokfedél a halogénmentes WDKH-csatornák irányváltásához. Külső sarokfedél 2 7, , , szín a WDKH-F40060RW hófehér 85 WDKH-F40060CW krémfehér 85 WDKH-F40060LGR világosszürke 85 PC/ABS Polikarbonát/Akrilnitril-butadién-sztirol Lapos sarokelem fedél halogénmentes WDKH-csatornák irányváltásához. Lapos idomfedél 2 5, , , szín a WDKH-T40060RW hófehér 170 WDKH-T40060CW krémfehér 170 WDKH-T40060LGR világosszürke 170 PC/ABS Polikarbonát/Akrilnitril-butadién-sztirol T- és keresztidom-burkolat WDKH-csatornák irányváltásához. T- és keresztidom fedél 2 7, , , szín a b WDKH-E40060RW hófehér WDKH-E40060CW krémfehér WDKH-E40060LGR világosszürke PC/ABS Polikarbonát/Akrilnitril-butadién-sztirol églezáró elem a halogénmentes WDKH-csatornák lezárásához. églezáró elem 20 1, , , szín hossz WDKH-60090RW hófehér 2000 WDKH-60090CW krémfehér 2000 WDKH-60090LGR világosszürke 2000 Csatorna, WDKH m kg/100 m 81,500 81,500 81, PC/ABS Polikarbonát/Akrilnitril-butadién-sztirol /m Csatornafedél és alsó rész -perforált fenekű- halogénmentes műanyagból 4 fedélkapoccsal. szín a WDKH-I60090RW hófehér 130 WDKH-I60090CW krémfehér 130 WDKH-I60090LGR világosszürke 130 PC/ABS Polikarbonát/Akrilnitril-butadién-sztirol Belső sarokfedél halogénmentes WDKH-csatornák irányváltásához. szín a WDKH-A60090RW hófehér 69 WDKH-A60090CW krémfehér 69 WDKH-A60090LGR világosszürke 69 PC/ABS Polikarbonát/Akrilnitril-butadién-sztirol Külső sarokfedél a halogénmentes WDKH-csatornák irányváltásához. Belső sarokfedél 2 10, , , Külső sarokfedél 2 10, , , Kábelezés és vezetékezés Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot. LPA OBO 91

92 Fali és mennyezeti csatorna Lapos idomfedél szín a WDKH-F60090RW hófehér 129 WDKH-F60090CW krémfehér 129 WDKH-F60090LGR világosszürke 129 PC/ABS Polikarbonát/Akrilnitril-butadién-sztirol Lapos sarokelem fedél halogénmentes WDKH-csatornák irányváltásához. 2 17, , , T- és keresztidom fedél szín a WDKH-T60090RW hófehér 230 WDKH-T60090CW krémfehér 230 WDKH-T60090LGR világosszürke 230 PC/ABS Polikarbonát/Akrilnitril-butadién-sztirol T- és keresztidom-burkolat WDKH-csatornák irányváltásához. églezáró elem szín a b WDKH-E60090RW hófehér WDKH-E60090CW krémfehér WDKH-E60090LGR világosszürke PC/ABS Polikarbonát/Akrilnitril-butadién-sztirol églezáró elem a halogénmentes WDKH-csatornák lezárásához. 2 21, , , , , , Csatorna, WDKH szín hossz WDKH-60110RW hófehér 2000 WDKH-60110CW krémfehér 2000 WDKH-60110LGR világosszürke 2000 m kg/100 m 95,900 95,900 95, PC/ABS Polikarbonát/Akrilnitril-butadién-sztirol /m Csatornafedél és alsó rész -perforált fenekű- halogénmentes műanyagból 4 fedélkapoccsal Kábelezés és vezetékezés Belső sarokfedél szín a WDKH-I60110RW hófehér 130 WDKH-I60110CW krémfehér 130 WDKH-I60110LGR világosszürke 130 PC/ABS Polikarbonát/Akrilnitril-butadién-sztirol Belső sarokfedél halogénmentes WDKH-csatornák irányváltásához. Külső sarokfedél szín a WDKH-A60110RW hófehér 100 WDKH-A60110CW krémfehér 100 WDKH-A60110LGR világosszürke 100 PC/ABS Polikarbonát/Akrilnitril-butadién-sztirol Külső sarokfedél a halogénmentes WDKH-csatornák irányváltásához. Lapos idomfedél szín a WDKH-F60110RW hófehér 149 WDKH-F60110CW krémfehér 149 WDKH-F60110LGR világosszürke 149 PC/ABS Polikarbonát/Akrilnitril-butadién-sztirol Lapos sarokelem fedél halogénmentes WDKH-csatornák irányváltásához. 2 11, , , , , , , , , OBO LPA Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot.

93 Fali és mennyezeti csatorna szín a WDKH-T60110RW hófehér 272 WDKH-T60110CW krémfehér 272 WDKH-T60110LGR világosszürke 272 PC/ABS Polikarbonát/Akrilnitril-butadién-sztirol T- és keresztidom-burkolat WDKH-csatornák irányváltásához. T- és keresztidom fedél 2 21, , , szín a b WDKH-E60110RW hófehér WDKH-E60110CW krémfehér WDKH-E60110LGR világosszürke PC/ABS Polikarbonát/Akrilnitril-butadién-sztirol églezáró elem a halogénmentes WDKH-csatornák lezárásához. églezáró elem 20 2, , , ,5 szín hossz WDKH-60150RW hófehér 2000 WDKH-60150CW krémfehér 2000 WDKH-60150LGR világosszürke 2000 Csatorna, WDKH m kg/100 m 146, , , PC/ABS Polikarbonát/Akrilnitril-butadién-sztirol /m Csatornafedél és alsó rész -perforált fenekű- halogénmentes műanyagból 4 fedélkapoccsal. szín a WDKH-I60150RW hófehér 130 WDKH-I60150CW krémfehér 130 WDKH-I60150LGR világosszürke 130 PC/ABS Polikarbonát/Akrilnitril-butadién-sztirol Belső sarokfedél halogénmentes WDKH-csatornák irányváltásához. Belső sarokfedél 2 12, , , szín a WDKH-A60150RW hófehér 100 WDKH-A60150CW krémfehér 100 WDKH-A60150LGR világosszürke 100 PC/ABS Polikarbonát/Akrilnitril-butadién-sztirol Külső sarokfedél a halogénmentes WDKH-csatornák irányváltásához. szín a WDKH-F60150RW hófehér 190 WDKH-F60150CW krémfehér 190 WDKH-F60150LGR világosszürke 190 PC/ABS Polikarbonát/Akrilnitril-butadién-sztirol Lapos sarokelem fedél halogénmentes WDKH-csatornák irányváltásához. szín a WDKH-T60150RW hófehér 291 WDKH-T60150CW krémfehér 291 WDKH-T60150LGR világosszürke 291 PC/ABS Polikarbonát/Akrilnitril-butadién-sztirol T- és keresztidom-burkolat WDKH-csatornák irányváltásához. Külső sarokfedél 2 12, , , , , , Lapos idomfedél T- és keresztidom fedél 2 21, , , Kábelezés és vezetékezés Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot. LPA OBO 93

94 Fali és mennyezeti csatorna églezáró elem szín a b WDKH-E60150RW hófehér WDKH-E60150CW krémfehér WDKH-E60150LGR világosszürke PC/ABS Polikarbonát/Akrilnitril-butadién-sztirol églezáró elem a halogénmentes WDKH-csatornák lezárásához. 10 3, , , Fedélkapocs 60 csatornaszélességhez, halogénmentes szín OTK H60 hófehér ,400 PC/ABS Polikarbonát/Akrilnitril-butadién-sztirol Fedélkapocs a vezetékek jobb és egyszerűbb fektetéséhez a WDK-csatornában Fedélkapocs 90 csatornaszélességhez, halogénmentes szín OTK H90 hófehér ,900 PC/ABS Polikarbonát/Akrilnitril-butadién-sztirol Fedélkapocs a vezetékek jobb és egyszerűbb fektetéséhez a WDK-csatornában Fedélkapocs 110 csatornaszélességhez, halogénmentes szín OTK H110 hófehér ,200 PC/ABS Polikarbonát/Akrilnitril-butadién-sztirol Fedélkapocs a vezetékek jobb és egyszerűbb fektetéséhez a WDK-csatornában Kábelezés és vezetékezés Fedélkapocs 150 fedélszélességhez, halogénmentes szín Fedélszélesség Fedélszélesség Fedélszélesség Fedélszélesség OTK H150 hófehér ,500 PC/ABS Polikarbonát/Akrilnitril-butadién-sztirol Fedélkapocs a vezetékek jobb és egyszerűbb fektetéséhez a WDK-csatornában. álaszfal 40 csatornamagassághoz, halogénmentes szín a WDKH-TW40GR világosszürke 2000 PC/ABS Polikarbonát/Akrilnitril-butadién-sztirol m kg/100 m 60 13,350 álaszfal 60 csatornamagassághoz, halogénmentes szín a WDKH-TW60GR világosszürke 2000 PC/ABS Polikarbonát/Akrilnitril-butadién-sztirol m kg/100 m 40 20, /m /m 94 OBO LPA Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot.

95 h 7 F h 7 F Műanyag kábel-/csőrögzítő rendszerek E Quick rögzítőbilincs D névleges szín gyűjtőkarton C A H B 2955 M M M M M M M63 darab M16 világosszürke 1200 M20 világosszürke 1200 M25 világosszürke 1200 M32 világosszürke 600 M40 világosszürke 600 M50 világosszürke 300 M63 világosszürke M16 SW M16 fekete M20 SW M20 fekete M25 SW M25 fekete M32 SW M32 fekete M40 SW M40 fekete M50 SW M50 fekete M63 SW M63 fekete , , , , , , , ,252 0,325 0,433 0,630 0,835 1,454 2, PP polipropilén OBO Quick rögzítőbilincs 2955F/...: az összes metrikus acélpáncélcsőhöz, valamint könynyű és nehéz metrikus szigetelő csövekhez. Alkalmazható az OBO Quick-Pipe védőcsővek felszereléséhez. A csőbilincs kialakítása biztosítja a cső optimális pozicionálását és helyes felfekvését. Univerzális rögzítési lehetőségek; OBO Multi-Quick és starquick bilinccsel együtt is alkalmazható. Facsavarral vagy beütő tiplivel történő szerelésnél hosszanti furat az oldalirányú pozícionáláshoz. M16-M32 felcsavarozható M6 menetre. Ajánlott rögzítési távolság cm, a 20 C szobahőmérsékleten érvényes max F. kihúzási értéket lásd a táblázatban. E Quick rögzítőbilincs, lángálló D névleges szín gyűjtőkarton C A H B darab 2955 F M16 STGR M16 kőszürke F M20 STGR M20 kőszürke F M25 STGR M25 kőszürke F M32 STGR M32 kőszürke F M40 STGR M40 kőszürke F M50 STGR M50 kőszürke F M63 STGR M63 kőszürke F M16 RW 2955 F M20 RW 2955 F M25 RW 2955 F M32 RW 2955 F M40 RW 2955 F M50 RW M16 hófehér 1200 M20 hófehér 1200 M25 hófehér 1200 M32 hófehér 600 M40 hófehér 600 M50 hófehér , , , , , , , ,252 0,325 0,433 0,630 0,835 1, PP polipropilén OBO Quick rögzítőbilincs 2955F/...: az összes metrikus acélpáncélcsőhöz, valamint könynyű és nehéz metrikus szigetelő csövekhez. Alkalmazható az OBO Quick-Pipe védőcsővek felszereléséhez. A csőbilincs kialakítása biztosítja a cső optimális pozicionálását és helyes felfekvését. Univerzális rögzítési lehetőségek; OBO Multi-Quick és starquick bilinccsel együtt is alkalmazható. Facsavarral vagy beütő tiplivel történő szerelésnél hosszanti furat az oldalirányú pozícionáláshoz. M16-M32 felcsavarozható M6 menetre. Ajánlott rögzítési távolság cm, a 20 C szobahőmérsékleten érvényes max F. kihúzási értéket lásd a táblázatban. Kábelezés és vezetékezés Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot. LPA OBO 95

96 Műanyag kábel-/csőrögzítő rendszerek starquick bilincs Fy B D befogási tartomány szín törőerő gyűjtőkarton H F x D F x 4.5 kn darab SQ-10 LGR 10 9,5-12 0,5 világosszürke 1200 SQ-12 LGR ,5-15 0,55 világosszürke 1200 SQ-15 LGR ,5 0,6 világosszürke 1200 SQ-17 LGR ,7 világosszürke 800 SQ-20 LGR ,5-23,5 0,8 világosszürke 600 SQ-25 LGR ,85 világosszürke 600 SQ-28 LGR ,5-32 0,9 világosszürke 400 SQ-32 LGR ,2-35,8 1 világosszürke 400 SQ-36 LGR ,1 1,1 világosszürke 300 SQ-40 LGR ,3-44,5 1,2 világosszürke 200 SQ-47 LGR ,2 világosszürke 200 SQ-51 LGR ,4 világosszürke 180 SQ-59 LGR ,5-65 1,5 világosszürke , , , , , , , , , , , , , A ø8 ø PA poliamid Egymáshoz sorolhatók SQ-28 nagyságig. Szakítóterhelés: DIN 96 csavarral; 4,5 átmérő, minimális törőterhelés 20 -nál. Az SQ... sorozatú starquick-bilincsek azon kiváló minőségű bilincsekhez tartoznak, amelyek kifejezetten alkalmasak kültéren, közterületeken, valamint parkolóházakban vagy akár hidak alatt és nyitott acélszerkezeteken való használatra is alkalmasak. Jól ellenáll a káros környezeti behatásoknak és időjárási körülményeknek, a bilincsek U- és időjárásálló poliamidból készülnek, a tizenhárom különféle nagyságból álló és10-65 átfogási tartományú választék a legkülönbözőbb csőrendszerek problémamentes szerelését teszi lehetővé. A starquick bilinccsel műanyag -és fémcsövek egyaránt rögzíthetők, és így mind elektromos mind szaniter installációkhoz egyaránt megfelelőek. A bilincsek oldalfalra is és mennyezetre is probléma nélkül felszerelhetők A szerelés fantasztikusan gyorsan és egyszerűen, szerok nélkül is elvégezhető. Több cső szerelése is egészen egyszerűen lehetséges: - az egyedi bilincsek sorolásával, - kettő félbilincs használatával, amely nagy terhelés esetén biztos tartást és távközt garantál, - sínre rögzítéssel szabadon választható távközzel és bilincs-darabmal; A starquick megbízhatóan és nagy mértékben terhelhető. A starquick bilincsek tartós rögzítését a bilincsek szabadalmaztatott biztonsági rendszere garantálja. A cső biztos megfogásának záloga: a csövet szorosan körbe ölelő, zárt összepattintott félbilincsek. Kábelezés és vezetékezés starquick anya menet L h t szín gyűjtőkarton darab SQ M6 M világosszürke SQ M8 M világosszürke , , PC polikarbonát A starquick anyát speciálisan a starquick csőbilincshez fejlesztettük ki. Egyszerűen dugja be starquick bilincs erre a célra szolgáló nyílásába. A starquick anya elveszíthetetlenül helyezkedik el a bilincsben. M6/M8 menetekhez alkalmas. 96 OBO LPA Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot.

97 Fém kábel-/csőrögzítő rendszerek A B lyuk anyagvastagság csavar gyűjtőkarton D befogási tartomány Kábel- és cső- távtartókengyel x M6 D b1 t2 t1 darab GTP M6 1 - M5 x GTP M6 1 - M5 x GTP M6 1 - M5 x GTP M6 1 M12 M5 x , GTP M6 1 PG7 M5 x , GTP M6 1 PG9 M5 x , GTP M6 1 M16 M5 x , GTP M6 1 PG11 M5 x , GTP M6 1 M20 M5 x , GTP M6 1 PG13,5 M5 x GTP M6 1 PG16 M5 x GTP M6 1 M25 M5 x GTP M6 1,5 PG21 M5 x GTP M6 1,5 PG21 M5 x GTP M6 1,5 M32 M5 x GTP M6 1,5 - M5 x GTP M6 1,5 PG29 M5 x GTP M6 1,5 M40 M5 x GTP M6 1,5 M40 M5 x GTP M6 1,5 - M5 x GTP M6 1,5 PG36 M5 x GTP M6 1,5 M50 M5 x GTP M6 1,5 PG48 M5 x GTP M6 1,5 M63 M5 x , , , , , , , , , , , , , , , , , , , , , , , , St acél GTP galvanikusan horganyzott, átlátszóra passziválva M6-os menettel. D befogási tartomány darab A ,5 x 10 1,5 M16 M5 x A ,5 x 10 1,5 Pg11 M5 x A ,5 x 10 1,5 M20 M5 x A ,5 x 10 1,5 Pg16 M5 x A ,5 x 10 1,5 M25 M5 x A ,5 x 10 1,5 M32 M5 x A ,5 x 10 1,5 M40 M5 x A ,5 x 14 1,5 M50 M5 x A ,5 x 14 1,5 Pg48 M5 x A 63 8 x 18 2 M63 M5 x A rozsdamentes acél (W. Nr ) A csavar anyaga: A *Az M16 nagyság szegező készülékhez nem alkalmas. *Az M16 - PG16 nagyságok beütő szerhoz nem alkalmasak. lyuk anyagvastagság csavar gyűjtőkarton lyuk anyagvastagság csavar gyűjtőkarton D befogási tartomány darab FT 6,5 x 10 1,5 M 12 M5 x FT 6,5 x 10 1,5 M 16 M5 x FT 6,5 x 10 1,5 Pg 11 M5 x FT 6,5 x 10 1,5 M 20 M5 x FT 6,5 x 10 1,5 Pg 16 M5 x FT 6,5 x 10 1,5 M 25 M5 x FT 6,5 x 10 1,5 M 32 M5 x FT 6,5 x 10 1,5 M 40 M5 x FT 6,5 x 10 1,5 M 50 M5 x FT 6,5 x 10 1,5 Pg48 M5 x FT 6,5 x 10 2 M 63 M5 x Kábel- és cső- távtartókengyel 50 2, , , , , , , , , , , , , , , , , , , , , St acél FT merítetten tűzihorganyzott A csavarok anyaga: acél. *Az M16 nagyság szegező készülékhez nem alkalmas. *Az M16 - PG16 nagyságok beütőszerhoz nem alkalmasak. Kábelezés és vezetékezés Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot. LPA OBO 97

98 Fém kábel-/csőrögzítő rendszerek Rögzítőbilincs, közepes 5-18 Ø-höz gyűjtőkarton darab G G G G G G G G G G G G G G , , , , , , , , , , , , , , St acél G galvanikusan horganyzott Egy rögzítőfüllel ellátott rögzítőbilincs kábelekhez és csövekhez, kinyúló borda a 20-as nagyságtól. Rögzítőbilincs, nehéz Ø-höz lyuk anyagvastagság gyűjtőkarton darab FT 16 6,5 x FT ,5 x FT 20 6,5 x FT ,5 x FT 25 6,5 x FT ,5 x FT 32 6,5 x FT 37 6,5 x FT 40 6,5 x FT 47 6,5 x FT 54 6,5 x FT ,5 x FT 50 6,5 x FT 63 6,5 x , , , , , , , , , , , , , , St acél FT merítetten tűzihorganyzott Két rögzítőfüllel ellátott bilincs kábelekhez és csövekhez. td Kábelezés és vezetékezés H B A 6.5 b 98 OBO LPA Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot.

99 Csőrendszerek C M D t szín hossz 2953 M16 LGR M16 világosszürke M20 LGR M20 világosszürke M25 LGR M25 világosszürke M32 LGR M32 világosszürke 2000 Quick-Pipe védőcső m kg/100 m 7,000 11,500 16,000 21, PC polivinil-klorid /100 m Minimum rendelhető mennyiség egy karton! A Quick-Pipe a kábelcsatorna és a védőcső előnyeit egyetlen, intelligens rendszerré ötvözi. Lehetővé teszi a legkülönbözőbb kábelek falra és mennyezetre való, tiszta és biztonságos, vakolaton kívüli szerelését - akár egy csőben is. A Quick-Pipe csövek négyféle metrikus ben kaphatók: M16, M20, M25 és M32. A szállított hossz 2 m. A rendszer DE engedéllyel rendelkezik és IP44 védettségű, a formaidomok a rendszer részét képezik. L B szín gyűjtőkarton darab 2953 M M16 LGR M16 világosszürke M M20 LGR M20 világosszürke M M25 LGR M25 világosszürke M M32 LGR M32 világosszürke 100 Quick-Pipe összekötő karmantyú 10 0, , , , PC polivinil-klorid Összekötő karmantyúk a DE 0604 szerint bevizsgálva (a rendszer az alábbiakból áll: Quick-Pipe + idomdarabok F/...). B Quick-Pipe 90 -os csőív szín gyűjtőkarton L1 L darab 2953 B M16 LGR M16 világosszürke B M20 LGR M20 világosszürke B M25 LGR M25 világosszürke B M32 LGR M32 világosszürke , , , , PC polivinil-klorid 90 -os idomok DE 0604 szerint bevizsgálva (alkotórészek: Quick-Pipe + idomdarabok F/...). B2 B Quick-Pipe T-idom c a. 220 L szín gyűjtőkarton darab 2953 T M16 LGR M16 világosszürke T M20 LGR M20 világosszürke T M25 LGR M25 világosszürke T M32 LGR M32 világosszürke , , , , PC polivinil-klorid T-leágazás bevizsgálva DE 0604 szerint (alkotórészek: Quick-Pipe + idomdarabok F/...). vágástartomány SQ vágószer Quick-Pipe csőhöz A átmérőjű Quick-Pipe cső pontos és sorjamentes vágásához. 1 40, Kábelezés és vezetékezés Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot. LPA OBO 99

100 Csőrendszerek Fémcső, menet nélkül M L t S16W FT M S20W FT M S25W FT M ,2 S32W FT M ,2 S40W FT M ,2 S50W FT M ,2 S63W FT M ,2 m kg/100 m 40,000 51,000 76,000 98, , , , St acél FT merítetten tűzihorganyzott /100 m A galvanikusan horganyzott és a merítetten tűzihorganyzott csövek mellett most már fekete porszórt felületű és rozsdamentes nemesacél (2A) rendszerek is megtalálhatóak a fémcső kínálatunkban. A csőrendszerek és tartozékaik csatlakozómenettel illetve menet nélküli kivitelben kaphatók, a különféle idomelemek, például 90 -os csőív és összekötő karmantyúk szintén a portfolióhoz tartoznak; a fémcsövek a mechanikailag nagyobb terhelésű alkalmazásokhoz alkalmasak, pl. az iparban vagy kültéren. M L t S16 W 2A M S20 W 2A M S25 W 2A M S32 W 2A M ,2 S40 W 2A M ,2 S50 W 2A M ,5 S63 W 2A M ,5 m kg/100 m 36,700 46,700 60,000 93, , , , A Rozsdamentes acél, /100 m Elektromos védőcső menetvégek nélkül a DIN EN szerint a kábelek és vezetékek mechanikai védelméhez. Sorjamentes belső fallal. M L t S16 W ALU M ,2 S20 W ALU M ,2 S25 W ALU M ,3 S32 W ALU M ,3 S40 W ALU M ,4 S50 W ALU M ,4 S63 W ALU M ,7 m kg/100 m 15,000 19,000 26,000 34,000 45,700 57,700 83, Kábelezés és vezetékezés Alu alumínium /100 m Elektromos védőcső menetvégek nélkül a DIN EN szerint a kábelek és vezetékek mechanikai védelméhez. Sorjamentes belső fallal. Fém csőív, menet nélkül M L t R SB16W FT M16 114,3 1 50,7 SB20W FT M20 116,55 1,2 58,45 SB25W FT M25 144,05 1,2 65,95 SB32W FT M32 172,6 1,2 62,4 SB40W FT M40 301,9 1,5 148,1 SB50W FT M ,5 173,05 SB63W FT M63 418,5 1,5 216,55 SB16 W 2A M SB20 W 2A M SB25 W 2A M SB32 W 2A M ,2 120 SB40 W 2A M ,2 130 SB50 W 2A M ,5 150 SB63 W 2A M , , , , , , , , St acél FT merítetten tűzihorganyzott Tartozék: 90 -os ív karmantyúkkal (tokos végű), elektromos védőcsövekhez az EN szerint. Sorjamentes belső fallal. M L t R 15 10, , , , , , , A Rozsdamentes acél, Tartozék: 90 -os ív karmantyúkkal (tokos végű), elektromos védőcsövekhez az EN szerint. Sorjamentes belső fallal. 100 OBO LPA Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot.

101 Csőrendszerek M L t R SB16 W ALU M ,2 56 SB20 W ALU M ,2 70 SB25 W ALU M ,3 90 SB32 W ALU M ,3 115 SB40 W ALU M ,4 145 SB50 W ALU M ,4 180 SB63 W ALU M ,7 225 Fém csőív, menet nélkül 15 4, , , , , , , Alu alumínium Tartozék: 90 -os ív karmantyúkkal (tokos végű), elektromos védőcsövekhez az EN szerint. Sorjamentes belső fallal. Fém csőösszekötő karmantyú, menet nélkül M L D t S16W FT M ,6 1 S20W FT M ,1 1,2 S25W FT M ,1 1,2 S32W FT M ,2 1,2 S40W FT M ,8 1,5 S50W FT M ,5 S63W FT M ,5 25 2, , , , , , , St acél FT merítetten tűzihorganyzott Tartozék: menet nélküli összekötő karmantyú az elektromos védőcsövek közötti összeköttetésekhez. Sorjamentes belső fallal. M L D t S16 W 2A M ,2 1,6 S20 W 2A M ,2 1,6 S25 W 2A M ,2 1,6 S32 W 2A M ,6 1,8 S40 W 2A M ,6 1,8 S50 W 2A M ,2 2,1 S63 W 2A M ,3 2, , , , , , , , A Rozsdamentes acél, Tartozék: menet nélküli összekötő karmantyú az elektromos szerelőcsövek közötti összeköttetésekhez. Sorjamentes belső fallal. M L D t S16 W ALU ,2 1,2 S20 W ALU ,2 1,2 S25 W ALU ,2 1,2 S32 W ALU ,2 1,2 S40 W ALU ,2 1,4 S50 W ALU ,2 1,4 S63 W ALU ,2 1,5 50 1, , , , , , , Alu alumínium Tartozék: menet nélküli összekötő karmantyú az elektromos szerelőcsövek közötti összeköttetésekhez. Sorjamentes belső fallal. M L t SM16W FT M ,4 SM20W FT M ,6 SM25W FT M ,6 SM32W FT M ,6 SM40W FT M ,6 SM50W FT M ,6 SM63W FT M ,8 Fémcső, menetes végekkel kg/100 m 54,000 79,000 99, , , , , St acél FT merítetten tűzihorganyzott /100 m Elektromos védőcső az EN szerinti menetes végekkel a kábelek és vezetékek mechanikai védelméhez. Sorjamentes belső fallal. Csövenként már fel van csavarozva egy összekötő karmantyú. m Kábelezés és vezetékezés Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot. LPA OBO 101

102 Csőrendszerek Fémcső, menetes végekkel M L t SM16 W ALU M ,6 SM20 W ALU M ,9 SM25 W ALU M ,9 SM32 W ALU M ,9 SM40 W ALU M ,9 SM50 W ALU M ,1 SM63 W ALU M ,1 m kg/100 m 20,000 90, , , , , , Alu alumínium /100 m Elektromos védőcső az EN szerinti menetes végekkel a kábelek és vezetékek mechanikai védelméhez. Sorjamentes belső fallal. Csövenként már fel van csavarozva egy összekötő karmantyú. Kábelezés és vezetékezés Fém csőív, menetes végekkel M L t R SBM16W FT M ,4 47 SBM20W FT M ,6 80 SBM25W FT M25 182,5 1,6 77,5 SBM32W FT M ,6 114 SBM40W FT M ,6 180 SBM50W FT M ,6 175 SBM63W FT M63 411,5 1,8 218, , , , , , , , St acél FT merítetten tűzihorganyzott Tartozék: 90 -os csőív elektromos védőcsövekhez az EN szerint menetvégekkel. Sorjamentes belső fallal. Csőívenként egy összekötő karmantyú rá van csavarozva. M L t R SBM16 W ALU M ,6 56 SBM20 W ALU M ,9 70 SBM25 W ALU M ,9 90 SBM32 W ALU M ,9 115 SBM40 W ALU M ,9 145 SBM50 W ALU M ,1 180 SBM63 W ALU M , , , , , , , , Alu alumínium Tartozék: 90 -os ív elektromos szerelőcsövekhez az EN szerint menetvégekkel a DIN EN szerint. Sorjamentes belső fallal. Csőívenként egy összekötő karmantyú rá van csavarozva. Fém csőösszekötő karmantyú, menetes végekkel M L D t SM16W FT M ,5 2 SM20W FT M ,5 2 SM25W FT M ,5 2 SM32W FT M ,5 2,5 SM40W FT M ,5 2,5 SM50W FT M ,5 2,5 SM63W FT M ,2 SM16 W ALU M ,5 2,25 SM20 W ALU M ,5 2,25 SM25 W ALU M ,5 SM32 W ALU M ,5 SM40 W ALU M ,5 2,75 SM50 W ALU M ,5 2,75 SM63 W ALU M ,5 2,8 25 1, , , , , , , St acél FT merítetten tűzihorganyzott Tartozék: összekötő karmantyú menettel a DIN EN szerint az elektromos védőcsövek és a 90 -os ívek közötti összeköttetésekhez. Sorjamentes belső fallal. M L D t 50 1, , , , , , , Alu alumínium Tartozék: összekötő karmantyú menettel a DIN EN szerint az elektromos védőcsövek és a 90 -os ívek közötti összeköttetésekhez. Sorjamentes belső fallal. 102 OBO LPA Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot.

103 Csőrendszerek 129 M M M M M M M63 szín D1 D2 L1 L2 gyűjtőkarton darab M16 világosszürke 19,4 12, M20 világosszürke 23, ,5 2, M25 világosszürke 28, ,5 2,5 600 M32 világosszürke 35,4 27, M40 világosszürke 43, M50 világosszürke 53,4 44, M63 világosszürke 66, M16 SW M16 fekete 19,4 12, M20 SW M20 fekete 23, ,5 2, M25 SW M25 fekete 28, ,5 2, M32 SW M32 fekete 35,4 27, M40 SW M40 fekete 43, M50 SW M50 fekete 53,4 44, M63 SW M63 fekete 66, PE Polietilén Kábelvédő csatlakozóvég elektromos védőcsövekre. Acélpáncélcső csővég, metrikus 100 0, , , , , , , ,235 0,326 0,614 1,070 1,444 2,176 2, Kábelezés és vezetékezés Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot. LPA OBO 103

104 Kábelkötő és Clip 8 -es horonyhoz Kábelkötő max. köteg-ø legkisebb törőterhelés kn darab x100 SWU 2,5 x ,08 fekete x150 SWU 3,6 x ,18 fekete x200 SWU 3,6 x ,18 fekete x200 SWU 4,8 x ,22 fekete x310 SWU 4,8 x ,22 fekete x370 SWU 4,8 x ,22 fekete x380 SWU 7,6 x ,55 fekete 1000 PA poliamid Gyors rögzítéshez U- és időjárásálló Szalagbilincs max. köteg-ø legkisebb törőterhelés szín szín kn darab 550 6X180 SW 6 x ,25 fekete X290 SW 6 x ,25 fekete X360 SW 6 x ,25 fekete X180 SW 9 x ,35 fekete 1000 gyűjtőkarton gyűjtőkarton PA poliamid E forma, egyszeres zárás, U- és időjárásálló. max. legkisebb szín gyűjtőkarton köteg-ø törőterhelés kn darab 550 9X265 SW 9 x ,51 fekete X360 SW 9 x ,51 fekete X510 SW 9 x ,55 fekete X760 SW 9 x ,55 fekete 100 PA poliamid D forma, kettős zárás, U- és időjárásálló , , , , , , , , , , , , , , , Kábelezés és vezetékezés CLIP kábelkötő kamrás kivitel szín 935 CKB4,5NUT8 39x16x20 fekete 10 0, PA poliamid 1 kamra, egyedi rögzítés, kábelek kiegészítő kábelkötők nélküli rögzítéséhez, újrazárható; negyedfordulattal rögzíthető a horonyban. 8 -es horonnyal rendelkező profilokhoz/állványokhoz. (P-állványok) Befogadóképesség: 2x12 szín 934 CKB4,5NUT8 40x16x20 fekete 10 0, PA poliamid 2 kamra, egyedi rögzítés, kábelek kiegészítő kábelkötők nélküli rögzítéséhez, újrazárható; negyedfordulattal rögzíthető a horonyban. 8 -es horonnyal rendelkező profilokhoz/állványokhoz. (P-állványok) Befogadóképesség: egyenként OBO LPA Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot.

105 Leágazódoboz-rendszerek szín Kivitel Bevezetések gyűjtőkarton darab T 60 Standard 7 x M25 világosszürke 60 T 60 RW 7 x M25 hófehér 60 T 60 F 960 C lángálló 7 x M25 világosszürke 60 T 60 RO-LGR piros fedéllel 7 x M25 piros-szürke 60 T 60 U RW U-álló 7 x M25 hófehér 60 T 60 KL sorkapocsléccel 7 x M25 világosszürke 60 T 60, bevezető nyílásokkal ,300 12,300 12,300 12,300 12,300 16, PP polipropilén A T-sorozatú leágazódobozok mindegyike U-álló. Ezek termoplasztikus polipropilénből és etilénvinil-acetát (EA) dugaszolható tömítésekből állnak, ez a műanyag lágy, tehát hajlítható. Ez a műanyag lágy, tehát hajlítható. A vezetékek közvetlenül a 7 x M25 tömítéseken keresztül bevezethetők, vagy a tömítéseket a megfelelő helyeken késsel ki kell vágni a vezetékek vagy csövek ára. Alternatív megoldásként a tömítések helyett tömszelencék is átdughatók a nyílásokon, majd a doboz belseje felől ellenanyával biztosítani kell. A leágazódobozok 3,5 x 9,5 -es lemezcsavarok segítségével a fenéknyílásokon keresztül szerelőlapokra szerelhetőek. Tiszta belső ek: 100 x 100 x 48 Feliratozó mezővel ellátott és plombálható fedél. T 100 Standard 10 x M25 világosszürke 40 T 100 RW 10 x M25 hófehér 40 T 100 F 960 C lángálló 10 x M25 világosszürke 40 T 100 RO-LGR piros fedéllel 10 x M25 piros-szürke 40 T 100 U RW U-álló 10 x M25 hófehér 40 T 100 KL sorkapocsléccel 10 x M25 világosszürke 40 szín Kivitel Bevezetések gyűjtőkarton darab T 100, bevezető nyílásokkal ,270 16,270 16,270 16,270 16,500 40, PP polipropilén A T-sorozatú leágazódobozok mindegyike U-álló. Ezek termoplasztikus polipropilénből és etilénvinil-acetát (EA) dugaszolható tömítésekből állnak, ez a műanyag lágy, tehát hajlítható. Ez a műanyag lágy, tehát hajlítható. A vezetékek közvetlenül a 10 x M25 tömítéseken keresztül bevezethetők, vagy a tömítéseket a megfelelő helyeken késsel ki kell vágni a vezetékek vagy csövek ára. Alternatív megoldásként a tömítések helyett tömszelencék is átdughatók a nyílásokon, majd a doboz belseje felől ellenanyával biztosítani kell. A leágazódobozok 3,5 x 9,5 -es lemezcsavarok segítségével a fenéknyílásokon keresztül szerelőlapokra szerelhetőek. Tiszta belső ek: 136 x 102 x 57 Feliratozó mezővel ellátott és plombálható fedél. Kivitel Bevezetések szín gyűjtőkarton darab T 60 OE zárva nincs világosszürke ,000 T 60, zárt PP polipropilén Az összes T-sorozatú leágazódoboz U-álló. Ezek termoplasztikus polipropilénból készültek, és zárt oldalfalakkal rendelkeznek. A szükséges nyílások bárhol kialakíthatók. A vezetékek bevezetéséhez EDK dugaszolható tömítések vagy ellenanyákkal biztosított tömszelencék helyezhetők be ezekbe a nyílásokba. A leágazódobozok 3,5 x 9,5 -es lemezcsavarok segítségével a fenéknyílásokon keresztül szerelőlapokra szerelhetőek. Tiszta belső ek: 100 x 100 x 46 Feliratozó mezővel ellátott és plombálható fedél. Ø-höz szín gyűjtőkarton darab EDR LGR M25 világosszürke 50 EDR LGR M25 világosszürke 50 EDR LGR M32 világosszürke 50 EDR LGR M32 világosszürke 50 EDR LGR M40 világosszürke 25 EDR LGR M40 világosszürke 25 Dugaszolható tömítés csövekhez, T-sorozat 50 0, , , , , , PC polivinil-klorid A dugaszolható tömítés segítségével a csövek tömítetten csatlakoznak a leágazódobozra. Kábelezés és vezetékezés Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot. LPA OBO 105

106 Leágazódoboz-rendszerek B 9/T leágazódoboz, átlyukasztható membránnal B 9 T M 5 B 9 T M Tartozékok szín gyűjtőkarton darab 1 sorkapocs világosszürke 40 világosszürke , , PP polipropilén Az IP44 védettségű leágazódoboz két különböző, halogénmentes, műanyag komponensből áll, 8 menetes bevezető nyílás (M20 x 1,5), 1 további bevezető nyílás a doboz alján (15 -es kábelátmérőig). Tömszelencék használatakor (járulékos húzásmentesítés) nincs szükség a membrán eltávolítására (időnyereség). IP67 védettség átszúrható membrán és tömszelence esetén. Névleges feszültség 400 ; névleges keresztmetszet 4-6 ². A fedél plombálható a 4 előszerelt, elveszíthetetlen fedél-gyorsrögzítő, becsavarozva (180 ) segítségével. A rögzítőfurat átmérő 5 (a furattávolság 75 ). 2 db rögzítőcsavar-takaró és 1 db rögzítőcsavar. Névleges belső : 98 x 98 x 40 Aquasit tubus tartalom ml KM , Az Aquasit kinyomó-tubusban tárolt kétkomponensű kiöntőmassza rendkívül nagy és állandó nedvességű helyeken történő alkalmazásokhoz. Mechanikus sokk és rezgések esetén is használható. A tubus kereskedelemben kapható kinyomó pisztolyokban történő használatra alkalmas. A bontatlan alumínium csomagolás szobahőmérsékleten 18 hónapig tárolható. A tubus kinyitása után 24 órán belül fel kell dolgozni az anyagot. Aquasit tulajdonságok: édettség: IP68 1,8 bar/1000 óra esetén Névleges feszültség: 400 Átütési szilárdság: > 20 k/ a DE 0291, 2. rész szerint Szigetelési ellenállás: > 50 MΩ Üzemi hőmérséklet: C Feldolgozási hőmérséklet: C Halogénmentes, szilikonmentes, izocianát-mentes Környezetbarát és nem jelölés köteles Kábelezés és vezetékezés Aquasit keverőcső KM-M e. kg/100 cs.e. 1 17, /e. 10 keverőcső a készletben. Az OBO AQUASIT magától keveredik a kiöntőmasszának a tubusból való kinyomásakor. Aquasit kinyomó pisztoly KM-P 2 100, Kiváló minőségű egykomponensű kinyomó pisztoly az AQUASIT hideg kiöntőmasszával történő használathoz. A kinyomó pisztoly a normál 300 ml-es tubusok feldolgozására is használható. Szerelőlap, T-sorozat magasság MP UNI FS , St acél FS szalaghorganyzott Szerelőlap a kábeltálcák / kábellétrák oldallemezére történő rögzítésekhez. magasság szélesség szélesség MP WI KL. FS , MP WI KL. DD , St acél FS szalaghorganyzott DD cink-alumínium bevonat, Double Dip Kétszer hajlított szerelőlap a kábeltálcák / kábellétrák oldallemezén történő rögzítésekhez. 106 OBO LPA Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot.

107 Leágazódoboz-rendszerek A B x y MPG 65 FT Szerelőlap, a rácsos kábeltálcákon csavar nélkül rögzíthető. Szerelőlap, T-sorozat 30 9, St acél FT merítetten tűzihorganyzott Kivitel anyagvastagság hossz 2069 T350 GTP T 350 hosszirányú T160 GTP T160 hosszirányú és T250, T350 keresztirányú , ,520 Kalapsín St acél GTP galvanikusan horganyzott, átlátszóra passziválva DIN EN (korábban DIN EN 50022) szerinti 35 x 7,5 -es kalapsín. Kábelezés és vezetékezés Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot. LPA OBO 107

108 Tömszelence-rendszerek, műanyag Tömszelence, metrikus menet D menet szín gyűjtőkarton darab -TEC M12 LGR M12 x 1,5 világosszürke 500 -TEC M16 LGR M16 x 1,5 világosszürke 500 -TEC M20 LGR M20 x 1,5 világosszürke 600 -TEC M25 LGR M25 x 1,5 világosszürke 300 -TEC M32 LGR M32 x 1,5 világosszürke 240 -TEC M40 LGR M40 x 1,5 világosszürke 120 -TEC M50 LGR M50 x 1,5 világosszürke 60 -TEC M63 LGR M63 x 1,5 világosszürke 60 -TEC M12 SW -TEC M16 SW -TEC M20 SW -TEC M25 SW -TEC M32 SW -TEC M40 SW -TEC M50 SW -TEC M63 SW M12 x 1,5 fekete 500 M16 x 1,5 fekete 500 M20 x 1,5 fekete 600 M25 x 1,5 fekete 300 M32 x 1,5 fekete 240 M40 x 1,5 fekete 120 M50 x 1,5 fekete 60 M63 x 1,5 fekete , , , , , , , , ,318 0,638 0,856 1,360 2,230 3,467 5,466 8, L2 G E SW L1 L PA poliamid A húzásmentesítés és tömítés biztosításának leggyorsabb és legkényelmesebb módja tömszelencék használatával a leágazódobozokon és házakon: az OBO -TEC M tömszelencéi. A különálló tömítőgyűrűvel és a speciális OBO lamellatechnikával IP68 védettségi fokozat. Húzásmentesítés és a tömítettség bevizsgálva a DIN EN szerint. A csatlakozómenetek metrikusak, így univerzálisan alkalmazhatók. Megfelelően becsavarva a szerelés örökké tart: a helyes menetemelkedésű, optimális menetilleszkedés tartós rázásállóságot biztosít. Alkalmazások: a magán lakóházaktól egészen az elosztószekrényes, ipari alkalmazásokig. Alkalmazási hőmérseklettartomány: -20 C -+65 C. Kerepes szerelőkulcs készlet Tartozékok -TEC RA SET 1 tömszelence-csőkulcs 1 markolat a csőkulcshoz 4 csőkulcsbetét darab 1 kg/100 db 71, A készlet elemei egy -TEC RA ú tömszelence-csőkulcs, egy -TEC GR ú markolat a csőkulcshoz és négy csőkulcsbetét az alábbi ekben: SW 15, SW 20, SW 24 és SW 29. Tömítések több kábel bevezetéséhez, metrikus menet Kábelezés és vezetékezés D H D1 gyűjtőkarton Furatok darab 107 C M 20 2x4 M20 4 8,1 15, C M 20 4x5 M20 5 8,1 15, C M 20 2x6 M20 6 8,1 15, C M 25 5x4 M , C M 25 3x6 M , C M 25 2x6 M , C M 25 3x7 M , C M 25 2x8 M , C M 32 2x8 M ,4 25, C M 32 4x8 M ,4 25, , , , , , , , , , , NBR-SBR Kaucsuk-keverék A több bevezetőnyílású tömítőgyűrűre cserélve a -TEC M tömszelence hagyományos tömítőgyűrűjét, egyidejűleg válik lehetővé több kis átmérőjű kábel bevezetése a hagyományos tömszelencébe. Szűkítő tömítőbetét, metrikus D tömítési tartomány D1 D2 H gyűjtőkarton darab 107CR M 12 M ,9 7, CR M 16 M16 2, ,7 8, CR M 20 M , CR M 25 M ,7 10, CR M 32 M ,7 12, CR M 40 M , CR M 50 M ,7 18, CR M 63 M ,8 20,2 150 NBR-SBR Kaucsuk-keverék A -TEC M és a -TEC M L tömszelence D tömítési tartományát szűkíti. 50 0, , , , , , , , D2 D1 H 108 OBO LPA Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot.

109 Tömszelence-rendszerek, műanyag szín gyűjtőkarton darab 107S M 5 PA für M12 / Pg9 világosszürke S M 9 PA für M16 / Pg13,5 világosszürke S M 12 PA für M20 / Pg16 világosszürke S M 16 PA für M25 / Pg21 világosszürke S M 20 PA für M32 / Pg29 világosszürke 300 Záródugó, metrikus 50 0, , , , , PA poliamid -TEC... tömszelencék por- és vízmentes lezárására szolgáló záródugó, a kábel beszerelése előtt. D Zárócsavar G L szín gyűjtőkarton menet D L darab 108 M12 PS világosszürke 3000 M12 x 1, M16 PS világosszürke 1800 M16 x 1, M20 PS világosszürke 1200 M20 x 1, M25 PS világosszürke 1000 M25 x 1, M32 PS világosszürke 500 M32 x 1, M40 PS világosszürke 300 M40 x 1, M50 PS világosszürke 300 M50 x 1, M63 PS világosszürke 300 M63 x 1, , , , , , , , , PS polisztirol DIN szerinti zárócsavar, IEC 423 szerinti metrikus menettel. menet szín gyűjtőkarton darab 116 M12 LGR PA M12x1,5 világosszürke M16 LGR PA M16x1,5 világosszürke M20 LGR PA M20x1,5 világosszürke M25 LGR PA M25x1,5 világosszürke M32 LGR PA M32x1,5 világosszürke M40 LGR PA M40x1,5 világosszürke M50 LGR PA M50x1,5 világosszürke M63 LGR PA M63x1,5 világosszürke M12 SW PA 116 M16 SW PA 116 M20 SW PA 116 M25 SW PA 116 M32 SW PA 116 M40 SW PA 116 M50 SW PA 116 M63 SW PA M12x1,5 fekete 2000 M16x1,5 fekete 1000 M20x1,5 fekete 1200 M25x1,5 fekete 1000 M32x1,5 fekete 500 M40x1,5 fekete 250 M50x1,5 fekete 250 M63x1,5 fekete 200 Ellenanya, metrikus menet 100 0, , , , , , , ,830 0,100 0,160 0,250 0,350 0,610 1,683 1,756 1, PA poliamid Ellenanya a DIN szabvány szerint, az IEC 423 szabvány szerinti metrikus menettel Kábelezés és vezetékezés Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot. LPA OBO 109

110 110 OBO LPA

111 Épület-tűzvédelem Tűzgátló tömítések: HSM habarcs 112 Tűzgátló tömítések: Pyrosit tűzvédelmi hab 113 Tűzgátló tömítések: FBA habtégla 114 ízálló bandázs 115 Tűzvédelmi kábelcsatorna 116 Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot. LPA OBO 111

112 Tűzgátló tömítés: HSM habarcs Száraz habarcs vödörben tartalom kg MSX-E1 10 Tűzgátló habarcs , Habarcs kábel- és kombinált lezárások létrehozásához oldalfalon és mennyezeten. Alkalmas gépi és kézi vakoláshoz, 10 kg száraz habarcshoz kb. 3 liter vízet hozzáadva mintegy 10 liternyi feldolgozásra kész masszát kapunk. Száraz, hűvös, de fagymentes helyiségekben a száraz habarcs minimum 12 hónapig tárolható zárt, eredeti csomagolásban. Tűzgátló tömítés tubusban tartalom ml DSX-K 300 Hő hatására habosodó anyag 1 50, Diszperziós bázisú tűzvédelmi massza beltérre, a maradék hézagok kitöltéséhez és a nyílások lezárására. Engedélyezett építőanyag a furatok lezárásához, kábelek átvezetése esetén. DIN B2 építőanyag-osztály, normál módon gyulladó. Száraz, fagymentes helyiségekben a massza +5 C és +25 C között zárt, eredeti göngyölegekben 12 hónapig tárolható. 100 Univerzális jelölőtábla KS-S DE Az OBO-tűzgátló le- Univerzális jelzőtábla vízálló és alkoholos filctollal történő feliratozáshoz. zárások igazolására, felerősítés 2 önfeszítő dübellel. 1 2, Ø 7 70 Épület-tűzvédelem 112 OBO LPA Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot.

113 Tűzgátló tömítések: PYROSIT tűzvédelmi hab Két komponensű tűzvédelmi hab tartalom ml FBS-S 380 darab 1 kg/100 db 64, PYROSIT NG 2-komponensű tűzvédelmi hab tubusban, 2 keverőcsővel. Kábel átvezetések lezárásához; a feldolgozásnak feltétlenül FBS-PH vagy FBS-PA kinyomó pisztollyal kell történnie. Száraz, fagymentes helyiségekben a tubusos massza +5 C és +30 C között zárt, eredeti csomagolásban 12 hónapig tárolható. Kinyomó pisztoly FBS-PH darab 2 kg/100 db 120, Kiváló minőségű kétkomponensű kinyomópisztoly a Pyrosit NG tűzvédelmi habbal történő használathoz. A ravasz, markolat és a mozgórészek kialakítása fáradtságmentes munkavégzést biztosít. Keverőcső-készlet FBS-M e. 1 kg/100 cs.e. 10, /e. 10 keverő- és 5 hosszabbító csővet tartalmazó készlet a PYROSIT NG tűzvédelmi habhoz Univerzális jelölőtábla 25 Ø 7 70 KS-S DE darab 1 kg/100 db 2, Az OBO-tűzgátló le- Univerzális jelzőtábla vízálló és alkoholos filctollal történő feliratozáshoz. zárások igazolására, felerősítés 2 önfeszítő dübellel. Épület-tűzvédelem Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot. LPA OBO 113

114 Tűzgátló tömítés: FBA sorozat FBA-B200 rugalmas habtégla FBA-B x120x60 darab 20 kg/100 db 40, Tartósan rugalmas, zárt pórusú habanyag Rugalmas habtégla kábel- és kombinált átvezetésekhez, óvja víztől a blokkokat, hogy garantálható legyen a tökéletes habosodás tűz esetén. FBA-B200 vákuum habtégla FBA-B x120x25 darab 10 kg/100 db 40, Tartósan rugalmas, zárt pórusú habanyag ákuumblokk kábel- és kombinált lezárásokhoz, a fólia bevágása után a vákuumblokk kitágul az eredeti ére. Fóliával és fólia nélkül egyaránt használható. íztől védje a habtéglát, hogy tűz esetén garantálható legyen a megfelelő habosodás. FBA-SR csőhéj nyíláshoz Ø FBA-SR 140 darab 4 kg/100 db 73, Tartósan rugalmas, zárt pórusú habanyag Csőhéj kábelátvezető ára: kétrészes, kemény csőhüvelyből és két lágy, 107 átmérőjű dugóból áll. Óvja víztől a csőhüvelyt és a dugót, hogy tűz esetén garantálható legyen a megfelelő habosodás. FBA-S dugó nyíláshoz D d Ø FBA-S darab 20 kg/100 db 19, Tartósan rugalmas, zárt pórusú habanyag Kábelátvezető dugó Óvja víztől az FBA-dugót, hogy tűz esetén garantálható legyen a megfelelő habosodás. FBA-F előregyártott keretes tűzgátló tömítés FBA-F 200x200x100 darab 1 kg/100 db 122, Tartósan rugalmas, zárt pórusú habanyag Doboz kábelátvezető ára: kétrészes, kemény keretből és két puha belső darabból áll. Óvja víztől a dobozt és a belső darabokat, hogy tűz esetén garantálható legyen a megfelelő habosodás. Épület-tűzvédelem PYROPLUG Screed spatulyamassza Méret FBA-SP 310ml Hő hatására habosodó anyag 1 46, Tűzvédelmi spatulya tubusban: kis ű hézagok lezárására szolgáló massza a PYROPLUG -sorozatú termék alkalmazásakor. Száraz, fagymentes helyiségekben a tűzvédelmi massza +5 C és +30 C között 12 hónapig tárolható. 100 Univerzális jelölőtábla KS-S DE Az OBO-tűzgátló le- Univerzális jelzőtábla vízálló és alkoholos filctollal történő feliratozáshoz. zárások igazolására, felerősítés 2 önfeszítő dübellel. 1 2, Ø OBO LPA Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot.

115 Időjárásálló bandázs Bandázsolókészlet napelemes rendszerhez FSB-K32 FSB-K , , Hő hatására habosodó anyag Komplett készlet kábelkötegek vagy kábeltartó rendszerek fedél nélküli burkolásához a tűz továbbterjedésének megakadályozása érdekében. Kültérben való alkalmazásra. A készletek egyenként 4 db időjárásálló FSB-WB kábelbandázs-szalagot 8 db fém szalagbilincset és egy jelölőtáblát tartalmaznak. Kb 2 méteres hosszhoz elegendő. Méretadatok: FSB-WB levágott bandázs darabokkal burkolt kábeltartó rendszerek kerülete: FSB-K32 maximum 320 FSB-K82 maximum 820 (min 5 cm-es bandázs átlapolással) Tűzvédelmi burkolat, időjárásálló Méret FSB-WB 1100x20000 darab 1 kg/100 db 2.200, Időjárásálló tűzvédelmi burok flexibilis, tűzvédő réteggel ellátott szövetből a tűznek kábeleken és kábeltálcán keresztüli továbbterjedésének megakadályozására. A külső oldal szürke, a belső vörös. Egy tekercs tartalma 22 m². Szalagbilincs 7 B L MBS MBS MBS MBS , , , , A rozsdamentes acél (W. Nr ) Fém szalagbilincs egyszeres zárral, 7 széles, különböző fix hosszakban. Magas hőmérsékletnek és időjárásnak ellenálló rögzítéshez. Szalagbilincs 12 B L MBS MBS MBS MBS , , , , A rozsdamentes acél (W. Nr ) Fém szalagbilincs egyszeres zárral, 12 széles, különböző fix hosszakban. Magas hőmérsékleteknek és időjárásnak ellenálló rögzítéshez. Feszítőfogó fémszalag-bilincsekhez Ø 7 70 MBS-Z 1 55,500 St acél Kiváló minőségű feszítőfogó vágószerkezettel MBS ú fém szalagbilincsekhez. KS-FSB DE PC polivinil-klorid 1 2, Jelölőtábla kábelbandázshoz Épület-tűzvédelem Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot. LPA OBO 115

116 PYROLINE Sun P tűzvédelmi csatorna PYROLINE Sun P tűzvédelmi csatorna h b H B hossz BSKP beton kg/100 m 480, /m Tömítőcsík hossz BSKP-D x Habanyag Öntapadó tömítőszalag BSKP 0406-hoz kg/100 db 16, Összekötő készlet BSKP kg/100 db 22, St acél FS szalaghorganyzott Összekötő készlet a BSKP 0406 tűzvédelmi csatorna függesztett installálásához. A készlet 2 összekötőt tartalmaz és megfelelő mennyiségű rögzítő- és összekötő csavart. Rögzítőbilincs könnyű Ø-höz Tűzvédelmi kábelcsatorna napelemes vezetékek épületen belüli és kívüli, tűzálló fektetéséhez. Nem vezetőképes, fagyálló, üvegszálas, könnyűbetonból áll, és teljesíti érintés elleni védelem követelményeit tűz esetén. A DIN 4102, 11. része szerint I30-as csatornaként bevizsgálva s engedélyezve, alkalmazható menekülési és mentési utakon. Fedélcsavarokkal és 3 m tömítőszalaggal. gyűjtőkarton darab G G G G G G G , , , , , , , St acél G galvanikusan horganyzott Egy rögzítőfüllel ellátott rögzítőbilincs kábelekhez és csövekhez *A 4. szegező készülékekhez nem alkalmasak. *A 4-10 beütő szerhoz nem alkalmasak. Épület-tűzvédelem Csavar Méret BSKP-S5016 5x , St acél GTP galvanikusan horganyzott, átlátszóra passziválva Csavar speciális önmetsző menettel kábelbilincsek, kötőelemek és elválasztófalak rögzítéséhez BSK tűzvédelmi csatornák üvegszálas könnyűbetonjában... Jelölőtábla KS-BSKP DE 1 2, Figyelmeztető tábla tűzvédelmi csatorna napelemes csatornaként való használatának jelölésére a DE alkalmazási szabályai szerint. 2 dugaszolható dübellel együtt. 116 OBO LPA Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot.

117 LPA OBO 117
