1 Best Seller Hegesztőanyagok 2016-os kiadás

2

3 Kedves Felhasználó! Egy olyan kiadványt szeretnénk az ESAB részéről a felhasználók rendelkezésére bocsátani, amely megkönnyíti a mindennapi munkát, gyors és egyszerű módon nyújt segítséget a mindennapi feladatok elvégzéséhez. A kezében lévő kiadvány a Best Selller katalógus elnevezést kapta, mert azokról a hegesztőanyagokról gyűjtöttük össze az információkat, amelyek a tapasztalataink szerint leginkább alkalmasak a hazai vevőkör igényeinek kiszolgálására. A katalógus megalkotásakor az a cél vezérelt minket, hogy egy olyan egyszerűen használható, de ugyanakkor mégis hasznos és naprakész információkat tartalmazó segédletet hozzunk létre, amely tömörített terjedelemben tartalmazza azon hegesztőanyagok gyűjteményét, amelyekkel országonként a hazai hegesztési feladatok legtöbbje megoldható. A katalógusba bekerülő anyagok területenként eltérőek, mivel az egyes felhasználói szokások és alkalmazások is mások a különböző piacokon. A katalógus összeállítása során eddigi tapasztalatainkat, az Önöktől kapott információkat és a piac visszajelzéseit egyaránt igyekeztünk figyelembe venni, mert az ESAB célja, hogy a partnereinek folyamatosan a kor színvonalához illő, magas biztonsági követelményeket is kielégítő megoldásokat biztosítson, a helyi sajátosságoknak és igényeknek megfelelően. Ennek tükrében elmondható, hogy az ESAB olyan komplex megoldásokat kínál partnerei számára a hegesztés és a vágás munkafolyamataihoz, melyek alkalmazásával az egyre fokozódó versenyben mindig tökéletes piaci megoldást nyújtva, költségeiket pedig hatékonyan csökkentve lehetnek a piac fontos szereplői. Ehhez hűen Ön most egy olyan tömörített katalógust tart a kezében, amellyel azonnal megtalálhatja a feladataihoz megfelelő hegesztőanyagokat. Természetesen az ESAB kínálata az itt részletezett anyagoknál lényegesen szélesebb körű. Amennyiben olyan feladata van, amelyre a jelen Best Seller katalógusban található hegesztőanyagok egyike sem megoldás, a oldalon a teljes ESAB hegesztőanyag katalógusból válogathat. Kérdéseivel az ESAB Kft. munkatársaihoz is fordulhat, A hegesztési pozíciók szabványos jelölései Szabvány Varrat Típusa AWS MSZ EN Elnevezés ISO 6947 tompa sarok 1G 1F PA PA vízszintes helyzet vízszintes vályúhelyzet tompa 2G PC vízszintes állóhelyzet tompa sarek tompa sarok tompa sarok 4F 4G 3G - 3G - PE PD PF PG horizontális helyzet fejfölötti helyzet horizontális fejfölötti helyzet függőlegesen föl pozíció ESAB Kft sarok 2F PB függőlegesen le pozíció Az alkalmazott szimbólumok és rövidítések magyarázatai Hegesztőanyagok és a varratfém általános tulajdonságai: R m Szakítószilárdság (MPa) R el Alsó folyáshatár (MPa) R p0,2 0,2 %-os maradó nyúláshoz tartozó folyáshatár (MPa) A 5 Az átmérő ötszörös hosszán mért szakadási nyúlás (%) o C/KV TTKV (hőmérséklet o C) (J) HV HB HRC FN B IKK Vickers keménység Brinell keménység Rockwell keménység Ferritszám Boniszewski-féle bázikussági index CaO+MgO+SrO+BaO+LiO 2 +Na 2 O+K 2 O+CaF 2 +1/2 (FeO+MnO) B = SiO 2 +1/2 (Al 2 O 3 +TiO 2 +ZrO 2 ) Interkrisztallin korrózió Alkalmazási paraméterek: Ø d Huzal/pálca átmérő (mm) U Ívfeszültség (V) Ø d x l Elektróda átmérő x hossz (mm) W Gázáram(l/min) N Varratfémtömeg/elektródatömeg (kg/kg) S Varratfém tömege / maghuzal tömege *100 % (Kihozatali hatásfok [%]) B 1kg varratfém lehegesztéséhez szükséges elektródák száma (db) v Huzalelőtolási sebesség (m/min) H Varrattömeg / 1 óra ívidő (kg/h) x Huzalkinyúlás (mm) T 1 db elektróda lehegesztéséhez szükséges idő a maximális áramerősség 90%-ával is (s) Váltakozóáram Egyenáram, fordított polaritás Egyenáram, egyenes polaritás Egyenáram, egyenes vagy fordított polaritás Váltakozóáram vagy egyenáram, fordított polaritás Váltakozóáram vagy egyenáram, egyenes polaritás Bármely áramnem és polaritás alkalmazható Tanusítványok és tanusító szervek: Ü Schválení dle zemského stavebního zákona SRN ABS American Bureau of Shipping BV Bureau Veritas CO Vereinigung voor Controle of Lasgebied Controlas ČLPR Český lodní a průmyslový registr DNV Det Norske Veritas DB Deutsche Bahn GL Germanischer Lloyd LRS Lloyd s Register of Shipping TÜV Technischer Überwachungs Verein RS Russian Maritime Register of Shipping UDT Urzad Dozoru Technicznego CWB Canadian Welding Bureau Sepros Certifikat vidnopovidnosti Sepros Institutu Elektrosvarki imeni E.O. Patona PRS Polski Rejestr Statkovy RINA Registro Italiano Navale Megjegyzés: Az ESAB fenntartja a katalógusban található minden adat előzetes bejelentkezés nélkül történő megváltoztatásának jogát. ESAB Kft.

4 A különböző hegesztési eljárásokhoz kínált ESAB hegesztőanyag termékválaszték 2016-os paletta Bevonatos elektródák: ESAB típus AWS EN (DIN) Old. ESAB típus AWS EN (DIN) Old. Ötvözetlen acélokhoz OK E6013 E 42 0 RR OK E7018-G E Ni B 3 2 H5 OK E6013 E 38 0 RC OK E7018 E 42 4 B 4 2 H5 OK E7014 E 38 0 RC OK E7048 E 42 4 B 3 1 H5 OK E7018 E 42 4 B 4 2 H5 7 OK E E 42 5 B 1 2 H5 OK E7018 E 42 4 B 3 2 H5 OK E E 42 5 B 1 2 H5 OK E7018 E 42 4 B 4 2 H5 OK E7018-1H4 R E 46 5 B 3 2 H5 7 Hidegszívós, időjárásálló OK E8018-G E 46 5 Z B 3 2 OK E9018-D1 E 55 4 MnMo B és nagyszilárdságú OK E8018-C1 E Ni B 3 2 H5 10 OK E11018-G E 69 4 Mn2NiCrMo B 4 2 H5 acélokhoz OK E8018-G E 50 4 Z B 42 H5 OK E9018-G E 69 A Z B 4 2 Melegszilárd acélokhoz Erősen ötvözött hő- és korrózióálló acélokhoz OK E7018-A1 E Mo B 3 2 H5 10 OK E9018-B3 E CrMo2 B 4 2 H5 OK E8018-B2-H4R E CrMo1 B 4 2 H5 OK E8015-B6 E CrMo5 B OK E8018-B2 E CrMo1 B 4 2 H5 OK ~E9015-B9 E CrMo91 B 4 2 H5 OK E9018-B3 E CrMo2 B 3 2 H5 OK E E R 1 2 OK E308L-17 E 19 9 L R 1 1 OK E E B 2 2 OK E308L-17 E 19 9 L R OK ~E E 18 8 Mn B OK E308L-15 E 19 9 L B 2 2 OK E E N L R 3 2 OK E E 19 9 Nb R OK (E307-25) E 18 8 Mn B 8 3 OK E E 19 9 Nb B 2 2 OK E E N L B 2 2 OK E316L-16 E L R 1 1 OK E309L-17 E L R OK E316L-17 E L R OK E309LMo-17 E L R 3 2 OK E316L-15 E L B 2 2 OK E309L-15 E L B 4 2 OK E E Nb R OK E E 29 9 R OK E E Nb B 4 2 OK ~E E 29 9 R 1 2 Felrakó hegesztéshez OK Weartrode 30 - E Z Fe1 11 OK Weartrode 62 - (E10-UM-60-GP) 12 OK Weartrode 40 - E Z Fe2 OK Weartrode 65 T - E Fe16 OK Weartrode 45 - E Z Fe3 OK Tooltrode 50 - E Z Fe3 OK Weartrode 50 - E Z Fe2 11 OK Tooltrode 60 - E Fe4 OK Weartrode 50 T - E Z Fe8 11 OK 13Mn - E Fe9 OK Weartrode 55 HD - E Z Fe6 OK 14MnNi - E Z Fe9 OK Weartrode 60 T - E Z Fe14 12 Öntvényekhez OK Ni-Cl E Ni-Cl E C Ni-CI 3 12 OK NiFe-Cl E NiFe-Cl E C NiFe-1 3 OK NiFe-CI-A ENiFe-CI-A E C NiFe-CI-A 1 OK NiCu 1 - E C NiCu 1 OK Ni-1 E Ni-11 E Ni 2061 OK NiCrMo-5 (E NiCrMo-5) E Z Ni 2 OK NiCrFe-2 E NiCrFe-2 E Ni 6133 OK E NiCrMo-6 E Ni 6620 Nikkelötvözetekhez OK NiCrFe-3 E NiCrFe-3 E Ni 6182 OK NiCrMo-13 E NiCrMo-13 E Ni 6059 OK NiCrMo-3 E NiCrMo-3 E Ni 6625 OK NiCu-7 E NiCu-7 E Ni 4060 Réz- és alumíniumötvözetekhez OK (EL-CuSn7) 13 OK AlSi5 OK AlMn1 - EN ISO 18273: AlMn1 OK AlSi12 OK AlSi5 - EN ISO 18273: AlSi5 OK AlSi12 - EN ISO 18273: AlSi12 Gyökfaragáshoz OK Hegesztőhuzalok és -pálcák: MIG/MAG WIG (TIG) ESAB típus AWS EN (DIN) Old. ESAB típus AWS EN (DIN) Old. Ötvözetlen acélokhoz Weld G3Si1 ER70S-6 G3Si1 13 OK Tigrod ER70S-3 W2Si 14 OK AristoRod ER70S-6 G3Si1 14 OK Tigrod ER70S-6 W3Si1 OK Autrod ER70S-6 G3Si1 14 OK Tigrod ER70S-6 W4Si1 15 OK Autrod ER70S-3 G2Si OK AristoRod ER70S-6 G4Si1 15 OK ER70S-6 G4Si1 Hidegszívós, időjárásálló OK AristoRod 55 ER100S-G G Mn3NiCrMo 15 OK Tigrod 55 ER100S-G W 55 4 Mn3NiCrMo és nagyszilárdságú OK ER80S-Ni1 - OK Tigrod ER80S-Ni1 - acélokhoz OK ER100S-G - OK Tigrod ER80S-G - OK AristoRod ER80S-G G0 15 OK Tigrod ER80S-Ni2 W2Ni2 OK ER80S-Ni2 G2Ni2 OK AristoRod 69 ER110S-G G Mn3Ni1CrMo 15 OK AristoRod 79 ER110S-G G Mn4Ni2CrMo OK AristoRod 89 ER120S-G G Mn4Ni2CrMo 16 4

5 Hegesztőhuzalok és pálcák: Melegszilárd acélokhoz Erősen ötvözött hő- és korrózióálló acélokhoz Felrakóhegesztéshez OK Autrodur 56 G M - Alumínium-, réz-, titán- és nikkel ötvözetekhez Portöltéses hegesztőhuzalok: Ötvözetlen és gyengén ötvözött acélokhoz Erősen ötvözött hő- és korrózióálló acélokhoz Felrakóhegesztéshez és öntvényekhez MIG/MAG WIG (TIG) ESAB típus AWS EN (DIN) Old. ESAB típus AWS EN (DIN) Old. OK AR ER80S-D2 G4Mo OK ER80S-D2 W 55 3 W4M31 OK AR ER80S-G G MoSi (G2Mo) 15 OK Tigrod ER80S-G W MoSi (W2Mo) 16 OK AR ER80S-G G CrMo1Si OK Tigrod ER80S-G W CrMo1Si 19 OK AR ER80S-B2 G Z CrMo1Si OK ER80S-B2 W 55 1CM OK ER90S-B3 G 62A 2C1M OK ER90S-B3 W 62 2C1M OK AR ER90S-G G CrMo2Si OK ER90S-G W CrMo2Si OK ER80S-B6 W CrMo5 OK ER90S-B9 W CrMo91 OK 2209 ER2209 G N L OK 2209 ER2209 W N L OK 308LSi ER308LSi G 19 9 L Si OK 308L ER308L W 19 9 L OK 309L ER309L G L OK Tigrod 308LSi ER308LSi W 19 9 L Si 19 OK 309LSi ER309LSi G L Si OK 309L ER309L W L OK 310 ER310 G OK Tigrod 309LSi ER309LSi W L Si 20 OK 312 ER312 G 29 9 OK 310 ER310 W OK 316LSi ER316LSi G L Si OK 312 ER312 W 29 9 OK Autrod 318Si (ER318Si) G Nb Si 17 OK 316L ER316L W L OK Autrod 347Si ER347Si G 19 9 Nb Si 18 OK Tigrod 316LSi ER316LSi W L Si 20 OK 430LNb (ER430LNb) G 18 L Nb OK 318Si (ER318Si) W Nb Si OK 430Ti (ER430Ti) G Z 17 Ti OK 347Si ER347Si W 19 9 Nb Si OK Autrod (ER307) G 18 8 Mn 18 OK (ER307) W 18 8 Mn S Fe8(MSG-6-GZ-C-60G) OK S Al 1070 OK S Al 1070 OK S Al 1450 OK S Al 1450 OK Autrod 4043 ER4043 S Al 4043/S Al 4043 A 18 OK Tigrod 4043 ER4043 S Al 4043/S Al 4043 A 20 OK 4047 ER4047 S Al 4047/S Al 4047 A OK 4047 ER4047 S Al 4047/S Al 4047 A OK S Al 5087 OK S Al 5087 OK 5183 ER5183 S Al 5183 OK 5183 ER5183 S Al 5183 OK Autrod 5356 ER5356 S Al 5356/S Al 5356 A 19 OK Tigrod 5356 ER5356 S Al 5356/S Al 5356 A 21 OK S Al 5754 OK S Al 5754 OK ERCu S Cu 1898 (CuSn1) OK ERCu S Cu 5180 (CuSn6P) OK ERCuSi-A S Cu 6560 (CuSi3Mn1) OK ERCuNi S Cu 7158 (CuNi30) OK ERCuAl-A1 S Cu 6100 (CuAl8) OK NiCrMo-3 ERNiCrMo-3 S Ni 6625 (NiCr22Mo9Nb) OK ERCuNi S Cu 7158 (CuNi30) OK NiCrMo-13 ERNiCrMo-13 S Ni 6059 (NiCr23Mo16) OK NiCrMo-3 ERNiCrMo-3 S Ni 6625 OK Ni-1 ERNi-1 S Ni 2061 (NiTi3) OK NiCrMo-13 ERNiCrMo-13 S Ni 6059 (NiCr23Mo16) OK NiCr-3 ERNiCr-3 S Ni 6082 (NiCr20Mn3Nb) OK NiCu-7 ERNiCu-7 S Ni 4060 (NiCu30Mn3Ti) ESAB típus AWS EN (DIN) Old. ESAB típus AWS EN (DIN) Old. OK E110C-G T 69 4 Mn2NiMo M M 2 H10 Coreweld 46LS E70C-6MH4 T 46 4 M M 2 H5 21 OK E70C-6M H4 T 46 4 M M 2 H5 PZ 6102 E70C-6MH4 T 46 4 M M 2 H5 OK E70C-6M H4 T 42 4 Z M M 2 H5 PZ T Ni R M (C) 3 H10 OK E70C-6M(-6C) H4 T 42 2 M M (C) 1 H10 H5 PZ 6113 E71T-1H4 T 46 2 P M (C) 1 H10 OK E70C-6M T 42 2 M M 2 H5 PZ 6113S E71T-9 H4 T 46 3 P C 2 H5 OK E71T-5(M) T 42 3 B M (C) 2 H5 PZ 6125 E71T5-K6 M H4 T Ni B M 1 H5 OK E71T-1(M) T 46 2 P M (C) 2 H5 PZ 6138 E81T1-Ni1M JH4 T Ni P M 1 H5 Shield-Bright 308L E308LT1-4 T 19 9 L P M 2 Shield-Bright Xtra 308L E 308LT0-4 T 19 9 L R M 3 Shield-Bright 316L E316LT1-4 T L P M 2 Shield-Bright Xtra 316L E 316LT0-4 T L R M 3 Shield-Bright 309L E309LT1-4 T L P M 2 Shield-Bright Xtra 309L E 309LT0-4 T L R M 3 OK E2209T1-1(4) T N L P M 2 Shield-Bright Xtra 309LMo E 309LMoT0-4 T L R M 3 OK (E307) T 18 8 Mn M M 2 OK Tubrodur 200 O D - T Fe10 OK Tubrodur 13Mn O/G - T Fe9 OK Tubrodur 35 G M - T Fe1 PZ T Fe7 OK Tubrodur 40 O M - T Z Fe2 PZ T Fe7 (T 13 4 M M 2) OK Tubrodur 53 G M - T Fe3 OK Tubrodur 55 O A - T Z Fe14 OK Tubrodur 58 O/G M - T Z Fe2 5

6 Fedettívű hegesztés anyagai: Ötvözetlen és gyengén ötvözött acélokhoz Hegesztőhuzal Fedőpor ESAB típus AWS EN (DIN) Old. ESAB típus AWS EN (DIN) Old. OK Autrod EL12 S1 21 OK SA FB 1 65 DC OK Autrod EM12 S2 OK Flux SA FB 1 55 AC H5 22 OK Autrod EM12K S2Si OK SA FB 1 55 AC H5 OK Autrod EA2 S Mo (S2Mo) OK Flux SA AB 1 67 AC H5 23 OK Autrod S3 OK SA AB 1 58 AC H5 OK Autrod EH12K S3Si OK Flux SA AR 1 97 AC 24 OK Autrod EA4 S MnMo (S3Mo) OK Autrod SC EB2 S CrMo1 OK Autrod SC EB3R S CrMo2 OK Autrod ENi2 S2Ni2 OK Autrod EG S2Ni1Cu OK Autrod EG S3Ni1Mo OK Autrod EG S3Ni2,5CrMo Erősen ötvözött korrózióálló OK Autrod 308L ER308L S 19 9 L OK SA CS DC acélokhoz OK Autrod 309L ER309L S L OK SA AF DC OK Autrod 316L ER316L S L OK Autrod 318 ER318 S Nb OK Autrod 347 ER347 S 19 9 Nb OK Autrod S 18 8 Mn Felrakóhegesztéshez OK Autrod NiCr-3 ERNiCr-3 S Ni 6082 (NiCr20Mn3Nb) OK SA FB DC OK AutrodNiCrMo-3 ERNiCrMo-3 S Ni 6625 (NiCr22Mo9Nb) OK SA FB 2B DC Szalagelektródás fedettívű hegesztéshez: Hegesztőszalagok Fedőporok ESAB típus AWS EN (W.Nr.) ESAB típus EN AWS OK Band 309L EQ309L B L OK Band SA AAS 2B DC - OK Band 347 EQ347 B 19 9 Nb OK Band SA GS 3 Ni4 Mo1 DC - OK Band 430 ~EQ430 B 17 OK Band ES A FB 2B DC - Kerámia alátétek (1500), tartósínek (1501), mágneses rögzítők (1504) PZ 1500/01 PZ 1500/22 PZ 1500/33 PZ 1500/52 PZ 1500/72 OK PZ 1501/01 PZ 1500/02 PZ 1500/24 PZ 1500/42 PZ 1500/54 PZ 1500/73 OK Rectangular 13 PZ 1501/02 PZ 1500/03 PZ 1500/25 PZ 1500/44 PZ 1500/56 PZ 1500/80 OK Concave 13 PZ 1504/01 PZ 1500/07 PZ 1500/29 PZ 1500/48 PZ 1500/57 PZ 1500/81 OK Pipe 9 PZ 1500/08 PZ 1500/30 PZ 1500/50 PZ 1500/70 PZ 1500/87 OK Pipe 12 PZ 1500/17 PZ 1500/32 PZ 1500/51 PZ 1500/71 A portöltéses huzaloknál található (C) jelölés azt jelenti, hogy az adott típus CO 2 (szén-dioxid) védőgázzal is alkalmazható. Az ESAB hegesztőanyagok típusjelölései a következők: MIG/MAG tömörhuzalok: WeldG3Si1, OK AUTROD illetve OK ARISTOROD (OK AR rövidítéssel jelölve) / Fedettívű hegesztőhuzalok: OK AUTROD / Fedőporok: OK FLUX / AWI-pálcák: OK TIGROD / Portöltéses hegesztőhuzalok: OK TUBROD / Hegesztőszalagok: OK BAND / Kerémia alátétek: OK BACKING Új hegesztőanyagok A Best Seller katalógusban közzétett hegesztőanyagok 6

7 BEVONATOS ELEKTRÓDÁK OK SFA/AWS A 5.1: E 6013 EN ISO 2560-A: E 42 0 RR 12 GL 1 ABS 2 LR 1 BV 1 TÜV DB RS 2 DNV 2 C Si Mn 0,06 0,55 0,50 Bevonat típus: rutilos Kiszárítás: C/1h Üresjárati feszültség: 50 V Könnyen hegeszthető rutilos bevonatú elektróda vízszintes pozícióhoz. A hígan folyós hegesztési ömledés tetszetős varratfelszínt eredményez mind tompa-, mind sarokvarrat esetén. A salak könnyen eltávolítható. Az ív még alacsony áramerősség esetén is stabil marad, aminek köszönhetően az elektróda alkalmas vékony lemezek hegesztésére is. Kiváló hegesztési tulajdonságait váltóáramú áramforrásról (hegesztőtranszformátor) való hegesztés esetén is megtartja. Vizsgálat Állapot Vizsg. hőm. R m R p0,2 A 5 KV (J) / o C o C MPa MPa % ISO TZ >47 TZ 0 - utólagos hőkezelés nélkül (mm) (mm) (A) (V) (%) (s) (kg) (db) (kg/h) 1, , ,40 2, , ,60 2, , ,90 3, , ,30 4, , ,90 OK SFA/AWS A 5.1: E 6013 EN ISO 2560-A: E 38 0 RC 11 GL 2 ABS 2 LR 2 BV 2 RS 2 DB TÜV DNV 2 UDT GOST-R C Si Mn 0,08 0,30 0,40 Bevonat tíous: rutilos Kiszárítás: C/1h Üresjárati feszültség: min. 50 V Vékony és középvastag lemezek hegesztéséhez javasolt rutilos bevonatú hegesztőelektróda. Minden pozícióban jól alkalmazható. A nagyon kó ívgyújtási és ív újragyújtási tulajdonságai miatt kitűnő fűzőhegesztésekhez. Használatos még résáthidalásokhoz is. Vizsgálat Állapot Vizsg. hőm. R m R p0,2 A 5 KV (J)/ C o C MPa MPa % 0-20 ISO TZ TZ 0 - utólagos hőkezelés nélkül (mm) (mm) (A) (V) (%) (s) (kg) (db.) (kg/h) 2, , ,60 2, , ,80 3, , ,30 4, , ,60 5, , ,30 OK SFA/AWS A 5.1: E 7014 EN ISO 2560-A: E 38 0 RC 11 GL 2 ABS 2 LR 2 BV 2 TÜV DB RS 2 DNV 2 C Si Mn 0,09 0,40 0,50 Bevonat típus: rutilos Kiszárítás: C/1h Üresjárati feszültség: min. 50 V Vékony és középvastag lemezek hegesztéséhez javasolt rutilus bevonatú hegesztőelektróda. Minden pozícióban jól alkalmazható. Nagyon jó ívgyújtási és ív újragyújtási tulajdonságok. Az OK hoz képest vastagabb bevonat miatt kis fröcsköléssel hegeszthető. Vizsgálat Állapot Vizsg. hőm. R m R p0,2 A 5 KV (J) / o C o C MPa MPa % ISO TZ TZ 0 - utólagos hőkezelés nélkül (mm) (mm) (A) (V) (%) (s) (kg) (db) (kg/h) 2, , ,54 2, , ,90 3, , ,30 7

8 BEVONATOS ELEKTRÓDÁK OK SFA/AWS A 5.1: E 7018-H4R EN ISO 2560-A: E 42 4 B 42 H 5 GL 3 YH5 ABS 3 YH5 LR 3, 3YH5 BV 3Y H5 RS 3 YH5 DB TÜV DNV 3 Y H5 UDT PRS C Si Mn 0,06 0,50 1,20 Bevonat típus: bazikus Kiszárítás: 350 C/2h Diffúzibilis H-ttart:< 4ml/100g Általános felhasználású, bázikus bevonatú elektróda ötvözetlen és gyengén ötvözött acélokhoz, egyenáram fordított polaritással alkalmazva. Hegesztési tulajdonságai nagyon jók. A bevonat LMA típusú (Low Moisture Absorption), azaz alacsony nedvszívó képességű. Vizsgálat Állapot R m R el A 5 KV (J)/ C MPa MPa % ISO TZ TZ 0 - utólagos hőkezelés nélkül (mm) (mm) (A) (V) (%) (s) (kg) (db.) (kg/h) 1, , ,38 2, , ,60 2, ,65 62,5 1,00 3, ,64 32,3 1,50 4, ,67 20,5 2,10 5, ,69 13,5 2,60 6, ,72 9,6 3,70 OK SFA/AWS A 5.1: E H4R EN ISO 2560-A: E 46 5 B 32 H5 GL 3YH5 ABS 3YH5 LR 3YH5 BV 3YH5 RS, SEPROS, DB UDT, DNV 4 YH5 C Si Mn 0,06 0,50 1,40 Bevonat típus: bázikus Kiszárítás: C/2h Üresjárati feszültség: min. 65 V Diffúzibilis H-ttart: < 4ml/100g Kiváló minőségű bázikus elektróda nagyszilárdságú ötvözetlen, mangán- vagy finomszemcsés szerkezeti acélokhoz. A varratfém melegrepedésállósága kiváló. Ütőmunkája szintén nagyon jó. Vizsgálat Állapot R m R el A 5 KV (J)/ C MPa MPa % ISO TZ TZ 0 - utólagos hőkezelés nélkül (mm) (mm) (A) (V) (%) (s) (kg) (db.) (kg/h) 2, , ,86 3, , ,40 4, , ,00 5, , ,00 OK SFA/AWS A 5.4: E 308L-17 EN 3581-A: E 19 9 L R 1 2 ABS Korrózióálló DNV 308L CE TÜV DB CWB, SEPROS C Si Mn Cr Ni < 0,03 0,70 0,80 19,5 10,0 Bevonat: ruti-cellulóz Kiszárítás: 350 C/2h Üresjárati feszültség: 50 V FN 3-10 W.Nr Rutil-savas bevonatú extra alacsony karbontartalmú (ELC) elektróda a 19Cr10Ni ötvözésű ausztenites korrózióálló acélok hegesztéséhez. Jól alkalmazható a hasonló összetételű stabilizált korrózióálló acélokhoz is, kivéve ha az alapanyag teljes kúszásállósága az elvárás. Az OK a jó ívgyújtási és ívújragyújtási tulajdonságai mellett nagyon tetszetős varratfelszínt hoz létre. Salakja önleváló. A bevonat LMA típusú (Low Moisture Absorption), azaz alacsony nedvszívó képességű. Alapanyagok: W.Nr , , , , , , és egyebek Vizsgálat Állapot R m R p0,2 A 5 /(A 4 ) KV (J)/ C MPa MPa % ISO TZ AWS TZ 0 >520 >320 (>35) - - TZ 0 - utólagos hőkezelés nélkül (mm) (mm) (A) (V) (%) (s) (kg) (db.) (kg/h) 1, , ,60 2, , ,80 2, , ,10 3, , ,40 4, , ,00 5, , ,00

9 BEVONATOS ELEKTRÓDÁK OK SFA/AWS A 5.4: E EN ISO 3581-A: E 19 9 Nb R 3 2 DNV 347 C Si Mn Cr Ni (Nb+Ta) 0,06 0,80 1,60 20,0 10,0 < 1,0 Bevonat típusa: rutilos Kiszárítás: 350 C/2h Üresjárati feszültség: min. 60 V Hegesztési pozició: FN 6-12 W. Nr Varratfém keménysége: ~ HV OK SFA/AWS A 5.4: E 316L-17 EN ISO 3581-A: E L R 1 2 ABS E316L-17 DNV 316 L TÜV DB GL 4571 CW CSA W48 BV 316 L LR 316 L UDT, SEPROS C Si Mn Cr Ni Mo < 0,03 0,8 0,8 18,0 12,0 2,8 Bevonat típus: rutil - cellulóz Kiszárítás: 350 C/2h Üresjárat feszültség: min. 50 V Varratfém keménysége: ~ HV FN 3-10 W. Nr OK SFA/AWS A 5.4: E EN ISO 3581-A: E Nb R 3 2 TÜV C Si Mn Cr Ni Mo (Nb+Ta) <0,03 0,7 0,8 18,0 12,0 2,8 <0,6 Bevonat típusa: rutil-cellulóz Kiszárítás: 350 C/2h Üresjárti feszültség: min. 50 V Rutilos bevonatú hegesztőelektróda a nióbiummal vagy titánnal stabilizált 19Cr10Ni ötvözésű ausztenites korrózióálló acélok hegesztéséhez. Kiválóan alkalmas magas hőmérsékleti igénybevételű alkalmazásokhoz. Alapanyagok: , , , , , , és egyebek Vizsgálat Állapot R m R p0,2 A 5 /(A 4 ) KV (J)/ C MPa MPa % AWS TZ (31) 60 ISO TZ >25-71 TZ 0 - utólagos hőkezelés nélkül (mm) (mm) (A) (V) (%) (s) (kg) (db.) (kg/h) 2, , ,6 2, , ,2 3, , ,20 4, , ,70 Rutil-savas bevonatú, extra alacsony karbontartalmú (ELC) hegesztőeelektróda a 18Cr12Ni3Mo (AISI 316L) ötvözésű ausztenites korrózióálló acélok hegesztéséhez. Szintén jól alkalmazható hasonló összetételű, stabilizált anyagokhoz, kivétel ha az anyagok teljes kúszásállósága az elvárás. Az OK nak nagyon jók az ívgyújtási és az ívújragyújtási tulajdonságai, ami mellett nagyon tetszetős varratfelszínt hoz létre. Salakja önleváló. A bevonat LMA típusú( Low Moisture Absorption), azaz alacsony nedvszívó képességű. Alapanyagok: 18Cr12Ni2, 8Mo; W. Nr , , , , , , , , és egyebek Vizsgálat Állapot R m R p0,2 A 5 (A 4 ) KV (J)/ C MPa MPa % ISO TZ AWS TZ 0 >510 >320 (>30) TZ 0 - utólagos hőkezelés nélkül (mm) (mm) (A) (V) (%) (s) (kg) (db.) (kg/h) 1, , ,40 2, , ,60 2, , ,90 3, , ,40 4, , ,0 5, , ,0 Rutil-savas bevonatú, extra alacsony karbontartalmú (ELC) hegesztőelektróda a titánnal illetve nióboiummal stabilizált 18Cr12Ni3Mo ötvözésű ausztenites korrózióálló acélok hegesztéséhez. Alkalmas továbbá hasonló összetételű, csillapított korrózióálló acéltípusok hegesztéséhez, feltéve, hogy nem eljárás a teljes kúszásállóság. Könnyű ívgyújtást és ívújragyújtást tesz lehetővé. Kitűnő varratfelszínt valamint önleváló salakot produkál. A bevonat LMA típusú (Low Moisture Absorption), azaz alacsony nedvszívó képességű. Alapanyagok: W. Nr , , , , , , , és egyebek Vizsgálat Állapot R m R p0,2 A 5 (A 4 ) KV (J)/ C MPa MPa % ISO TZ AWS TZ 0 >550 >350 (>30) - - TZ 0 - utólagos hőkezelés nélkül Varratfém keménysége: ~ HV FN 6-12 W. Nr (mm) (mm) (A) (V) (%) (s) (kg) (db.) (kg/h) 2, , ,80 2, , ,10 3, , ,40 4, , ,10 9

10 BEVONATOS ELEKTRÓDÁK OK SFA/AWS A 5.4: ~ E EN ISO 3581-A: E 18 8 Mn B 4 2 ABS Korrózióálló TÜV SEPROS, UDT C Si Mn Cr Ni 0,11 0,5 6,0 18,5 8,5 Bevonat típus: bázikus Kiszárítás: 200 C/2h Varratfém keménysége: ~ 190 HV FN < 5 W. Nr. ~ OK SFA/AWS A 5.4: E 309L-17 EN ISO 3581-A: E L R 3 2 GL 4332 TÜV CWB, SEPROS, UDT C Si Mn Cr Ni < 0,03 0,70 0,80 23,7 13,0 Bevonat típusa: rutil - cellulóz Kiszárítás: 350 C/2h Üresjárati feszültség: min. 55 V Varratfém keménysége: HV FN W. Nr OK SFA/AWS A 5.4: E EN ISO 3581-A: E 29 9 R 3 2 EN 14700: E Fe 11 SEPROS Varratfém átlagos vegyi összetétele: C Si Mn Cr Ni 0,12 0,7 0,8 29,0 9,5 Bevonat típus: rutil - cellulóz Kiszárítás: 350 C/2h Üres járati feszültség: min. 60 V Varratfém keménysége: ~ HV FN W. Nr Használat: Bázikus bevonatú hegesztőelektróda a 18Cr8Nu6Mn ötvözésű ausztenites korrózióálló acélok hegesztéséhez. A felkeményedő varratfém kitűnő repedésállósággal rendelkezik még rosszul hegeszthető acélokon történő alkalmazás esetén is. Megfelelő a 12-14% mangántartalmú acélok homogén és vegyes kötéseihez is. Szintén nagyon előnyösen alkalmazható felrakóhegesztések párnarétegeként. Vizsgálat Állapot R m R p0,2 A 5 (A 4 ) KV (J)/ C MPa MPa % +20 ISO TZ AWS TZ 0 >590 >350 (>30) - TZ 0 - utólagos hőkezelés nélkül (mm) (mm) (A) (V) (%) (s) (kg) (db.) (kg/h) 2, , ,70 3, , ,10 4, , ,50 5, , ,20 Rutil-savas bevonatú hegesztőelektróda 23Cr12Ni ötvözéssel ausztenites korrózióálló- és ötvözetlen illetve gyengén ötvözött acélok vegyeskötéseihez. A túlötvözött hegesztőanyag alkalmas ötvözetlen acélokra történő korrózióálló rétegek felrakóhegesztésekor párnarétegként. Alapanyag: W. Nr S235 - S 355 Vizsgálat Állapot R m R p0,2 A 5 (A 4 ) KV (J)/ C MPa MPa % ISO TZ AWS TZ 0 >520 >380 (>30) - - TZ 0 - utólagos hőkezelés nélkül (mm) (mm) (A) (V) (%) (s) (kg) (db.) (kg/h) 2, , ,70 2, , ,10 3, , ,60 4, , ,50 5, , ,30 Rutilos-savas hegesztőelektróda az ausztenit-ferrites korrózióálló acélok hegesztéséhez. Kitűnő a nehezen hegeszthető acélok, vegyes kötések és ismeretlen összetételű acélöntvények hegesztéséhez. Kiválóan alkalmazható továbbá kisebb keménységet igénylő felületek, mint pl.: fogaskerék fogak, hidegalakítószerszámok és nagy karbontartalmú szerszámacélok felrakásához, valamint párnarétegként a sínek, görgők, kovács-, melegalakító- és műanyag présszerszámok felrakásához. A varrat ezek mellett kiválóan ellenáll a feszültségkorróziónak, erősen érzéketlen az alapanyaggal való keveredés hatásaira és 1150 C-ig hőálló. Varratfám átlagos mechanikai jellemzői: Vizsgálat Állapot R m R p0,2 A 5 (A 4 ) KV (J)/ C MPa MPa % +20 ISO TZ AWS TZ (25) 30 TZ 0 - utólagos hőkezelés nélkül (mm) (mm) (A) (V) (%) (s) (kg) (db.) (kg/h) 2, , ,70 2, , ,90 3, , ,30 4, , ,00 5, , ,20 10

11 BEVONATOS ELEKTRÓDÁK OK SFA/AWS A 5.5: E 8018-C-1 EN ISO 2560-A: E Ni B 32 H 5 GL 6Y46H5 ABS 3Y400 H5 LR 5Y42H5 BV 5Y40M H5 TÜV DNV 5YH5 PRS 4 Y H 5 RS, SEPROS, UDT C Si Mn Ni 0,05 0,35 1,0 2,4 Bevonat típus: bázikus Kiszárítás: C/2h Üresjárati feszültség:min. 65 V Hidrogéntartalom:< 5ml/ 100 g Nikkel ötvözésű, bázikus bevonatú elektróda hidegszívós acélok váltóáramú hegesztéséhez. Az OK C hőmérsékleten is kiváló ütőmunkájú varratot hoz létre. Az elektróda CTOD tesztelt. Alapanyagok: P 460NL2, 13MnNi5-3, 13MnNi6-3, 15MnNi6, 12Ni14 és egyebek Vizsgálat Állapot R m R p0,2 A 5 KV (J)/ C MPa MPa % ISO TZ AWS TZ TZ 0 - utólagos hőkezelés nélkül, TZ 1 - feszültségmentesítve 620 C/1h (mm) (mm) (A) (V) (%) (s) (kg) (db.) (kg/h) 2, , ,86 2, , ,40 3, , ,00 4, , ,00 5, , ,00 OK SFA/AWS A 5.5: E 718-A1 EN ISO 3580-A: E Mo B 3 2 H5 TÜV UDT C Si Mn Mo 0,06 0,40 0,75 0,50 Bevonat típus: bázikus Kiszárítás: C/2h Üresjárati feszültség: min. 65 V Hidrogéntartalom: <5ml/100 g 0,5% molibdén ötvözésű, bázikus bevonatú elektróda hasonló összetételű acélok hegesztéséhez 580 MPa szakítószilárdságig. Vizsgálat Állapot R m R p0,2 A 5 KV (J)/ C MPa MPa % +20 ISO TZ ISO TZ TZ 1 - feszültségmentesítve 620 C/1h (mm) (mm) (A) (V) (%) (s) (kg) (db.) (kg/h) 2, , ,60 2, , ,80 3, , ,30 4, , ,60 5, , ,30 OK SFA/AWS A 5.5: E D1 EN 757: E 55 4 MnMo B 3 2 H5 LR 3,3YH15 ABS 3YH5 TÜV BV Y HH UDT DB , DNV 3YH10 C Si Mn Mo 0,06 0,35 1,50 0,35 Bevonat típus: bázikus Kiszárítás: C/2h Üresjárati feszültség:min. 65 V Hidrogéntartalom:<5ml / 100 g Alacsony hidrogéntartalmú, bázikus bevonatú elektróda nagyszilárdságú acélok váltóáramú hegesztéséhez. hidegszívóssági követelményeknek is nagyon jól megfelel. Alapanyagok: S S 550 Vizsgálat Állapot R m R p0,2 A 5 KV (J)/ C MPa MPa % ISO TZ ISO TZ 1 >440 >280 >24 ISO TZ 2 >620 >530 >17 >27 TZ 0 - utólagos hőkezelés nélkül, TZ 1 - feszültségmentesítve 700 C/1h, TZ2- feszültségmentesítve (mm) (mm) (A) (V) (%) (s) (kg) (db.) (kg/h) 2, , ,90 3, , ,30 4, , ,80 5, , ,60 6, , ,60 11

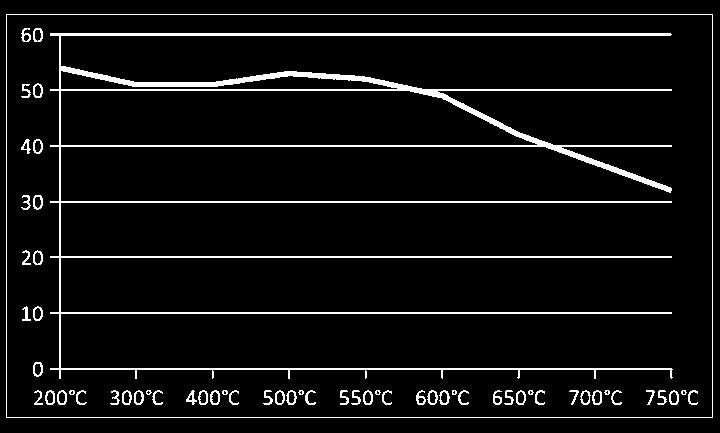

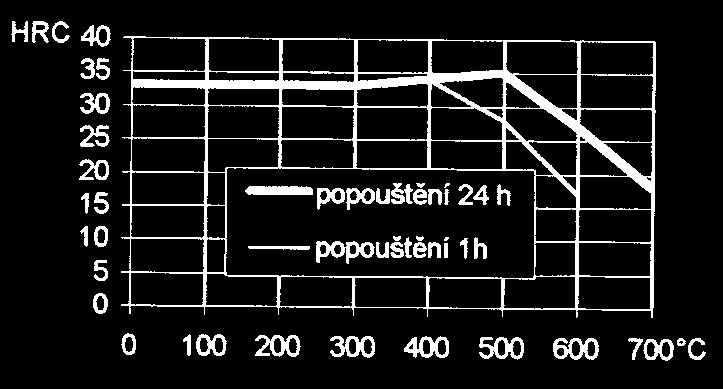

12 BEVONATOS ELEKTRÓDÁK OK Weartrode 30 (OK 83.28) EN 14700: E Z Fe 1 DB SEPROS, UDT Varratfém átlagos összetétele(%): C Si Mn Cr 0,10 <0,7 0,7 3,2 Keménység(hegesztett áll.): 30 HRC Ütésállóság: nagyon jó Fémes koptathatóság: nagyon jó Megmunkálhatóság: jó Bevonat típus: bázikus Kiszárítás: 200 C / 2h Üresjárati feszültség: min. 70 V OK Weartrode 50 (OK 83.50) EN 14700: E Z Fe2 EN E Z Fe2 Varratfém átlagos vegyi összetétele: C Si Mn Cr Mo Nb 0,5 0,8 1,4 7,5 1,3 0,5 Keménység (hegesztett áll.): 1. réteg 58 HRC 2. réteg 58 HRC 3. réteg 59 HRC Fémes koptathatóság: nagyon jó Megmunkálhatóság: csak köszörüléssel Kiszárítás: 300 C / 2 óra Bázikus bevonatú hegesztőelektróda a fémes koptatásnak kitett alkaltrészek felrakásához. Tipikus alkalmazásai például sínek, sínkereszteződések, acélöntvény fogaskerekek, hornyolt görgők és tengelykapcsolók felrakóhegesztése. A varratfém keménysége megközelítőleg 30 HCR. Hőkezelési hőmérséklet hatása a hegesztési varrat keménységére: 1 h 24 h Átmérő Hossz Áram S T N B H (mm) (mm) (A) (%) (s) (kg) (db.) (kg/h) 2, , ,70 3, , ,20 4, , ,70 5, , ,80 Bázikus bevonatú hegesztőelektróda a fémes koptatásnak kitett alkatrészek felrakásához. Tipikus alkalmazásai például sínek és sínkereszteződések. Hőkezelési hőmérséklet hatása a hegesztési varrat keménységére: Átmérő Hossz Áram S T N B H (mm) (mm) (A) (%) (s) (%) (kg/h) 3, , ,2 4, , ,5 OK Weartrode 50T (E-B 511) EN 14700: E Fe 8 Varratfém átlagos összetétele C Si Mn Cr 0,25 0,5 0,3 13,0 Keménység (heg. áll): 1. réteg HRC 2. réteg HRC 3. réteg HRC Abráziós ellenállás: kitűnő Magas hőmérsékletű ellenállás: kitűnő Korrózióállóság: kitűnő Megmunkálhatóság: csak köszörüléssel Bevonat típus: rutil-bázikus Kiszárítás: 200 C / 2 óra Üresjárati feszültség: > 70 V 12 Minden olyan helyen alkalmazható, ahol a keménységi követelmény nem haladja meg az 55HRC-t. Nagy Cr tartalmú így a martenzites keményrétegű felület ellenáll korróziós hatásoknak is. Alkalmazható tengelyek, fogaslécek, láccsapok, acélöntvény szelepülékei, rakodókanalak felrakására és javítására. Javasolt sorközi hőmérséklet: ~200 C, Feszültségoldó hőkezelés C-on. Készremunkálás utáni kikeményítő edzés C-ról olajban vagy sűrített levegővel. Hőkezelési hőmérséklet hatása a hegesztési varrat keménységére Átmérő Hossz Áram S T N B H (mm) (mm) (A) (%) (s) (%) (db) (kg/h) 3, , , , ,40 4, ,

13 BEVONATOS ELEKTRÓDÁK OK Weartrode 60 T (OK 84.78) EN 14700: E Z Fe 14 SEPROS C Si Mn Cr 4,50 0,8 <1,6 33,0 Varratfém átlagos mechanikai jellemzői: Keménység (heg.áll): 3. réteg HRC Korrózióállóság: kitűnő Magas hőmérsékletű kopásállóság: jó Abráziós ellenállás: kitűnő Megmunkálhatóság: csak köszörüléssel Bevonat típus: rutil-bázikus Kiszárítás: 300 C / 2 óra Üresjárati feszültség: min. 50 V OK Weartrode 62 (OK 84.84) EN 14700: E Z Fe 16 (E10-UM-60-GP) SEPROS Keménység(hegesztett állapotban, előmelegítés nélkül): 1. réteg: 62 HRC 2. réteg: 62 HRC Megmunkálhatóság: csak köszörüléssel Abráziós ellenállás: nagyon jó Ütésállóság: nagyon jó Bevonat típus: bázikus Kiszárítás: 200 C / 2h Üresjárati feszültség: min. 45 V Rutil-bázikus bevonatú, nagykihozatalú felrakó hegesztőelektróda. A varratfém egy ausztenites mátrixba ágyazott durvaszemcsés krómkarbid szerkezet, amely az igen aggresszív abrázió, az ütésszerű igénybevételek mellett nagyon jó korrózióállósággal is rendelkezik. Mindenezen tulajdonságait magassabb hőmérsékleten is megtartja. Legjellemzőbb alkalmazása a földmozgató berendezések, homok- és betompumpák, betonkeverők, földmozgató csigák, szeméttömörítő és -zúzó berendezések föld, szén, homok, sóder, salak és más szervetlen vagy szerves anyagok által okozott abráziónak és ütésnek kitett alkatrészeinek felrakóhegesztése. Hőkezelési hőmérséklet hatása a hegesztési varrat keménységére: Átmérő Hossz Áram S T N B H (mm) (mm) (A) (%) (s) (kg) (db.) (kg/h) 2, , ,20 3, , ,60 4, , ,00 5, ,64 9 2,90 Bázikus bevonatú felrakó hegesztőelektróda. A varratfém egy martenzites mátrixba ágyazott finomszemcsés króm-, vanádium-, és titánkarbid szerkezet, amely a legagresszívabb abráziós igénybevételek ellen lett kifejlesztve. Alkalmazási területei: földfúró fejek, kőtörő kalapácsok, kések és ásványszállító csigák. A varratfém a végleges keménységét már az első varrattal eléri. C Si Mn Cr Ti V 3,00 2,0 0,3 6,3 4,8 5,0 Átmérő Hossz Áram S T N B H (mm) (mm) (A) (%) (s) (kg) (db.) (kg/h) 2, , ,50 3, , ,70 4, , ,00 OK Ni-Cl (OK 92.18) SFA/AWS A 5.15: E Ni-CI (E-S 723) EN ISO 1071: E C Ni - CI 3 SEPROS C Si Mn Fe Ni 0,9 0,6 0,6 3,5 >92 Bevonat típus: bázikus Kiszárítás: 200 C/2 h Ürejárati feszültség: min. 50 V Nikkel-vas bázisú, magas karbontartalmú bázikus bevonatú hegesztőelektróda öntöttvasak (szürkeöntvény, lágyvas, temperöntvény) bevonatelektródás kézi ívhegesztéshez. Ezen öntötvasak javító- valamint acélhoz vegyeskötésként történő hegesztéshez is használhatóak. A varrat hideg (előmelegítés nélkül) vagy félmeleg (~250 C előmelegítés) technológiával. A varratfém elkészíthető könnyen megmunkálható. Vizsgálat R m HB MPa ~ AWS ~ Átmérő Hossz Áram S (mm) (mm) (A) (%) 2, , ,

14 BEVONATOS ELEKTRÓDÁK OK DIN 1733: EL-CuSn 7 SEPROS Mn Cu Sn 0,40 92,0 7,0 Bevonat típus: bázikus Kiszárítás: 300 C/2h Hegesztési pozíciók: Keménység: W. Nr ~ 95 HB Weld G3Si1 SFA/AWS A 5.18: ER 70S-6 EN ISO 14341A: G3Si1 Védőgáz (EN ISO 14175): M21, C1 Varratfém besorolása: EN ISO A G 38 2 C1 3Si1 EN ISO A G 42 3 M21 3Si1 C Si Mn 0,11 0,85 1,30 Bázikus bevonatú hegesztőelektróda réz és ötvözeteinek hegesztéséhez. Felrakóhegesztéshez (szelepek, szivattyúk, öntvényházak, csapágy futófelületek) és kisebb javítóhegesztések hegeszthető öntöttvasakon történő elvégzéséhez is alkalmas. Varratófém átlagos mechanikai jellemzői: Vizsgálat Állapot R m R p0,2 A 5 /A 4 KV (J)/ C MPa MPa % +20 ISO TZ TZ 0 - utólagos hőkezelés nélkül Átmérő Hossz Áram (mm) (mm) (A) 2, , , Rézbevonattal ellátott G3Si1 típusú tömör hegesztőhuzal, ötvözetlen és gyengén ötvözött szerkezeti acélok általános célú védőgázas fogyóelektródás ívhegesztéséhez. A hegesztőhuzal keverék- és tiszta CO2 védőgázzal is alkalmazható. Alapanyagok: P/S 235 és P/S 420 Varratfém átlagos mechanikai jellemző: Vizsgálat Állapot Védőgáz R el R m A 4 (A 5 ) Z KV (J)/ C MPa MPa % % EN TZ 0 M EN TZ 0 C Átmérő Áram U S W V H (mm) (A) (V) (%) (l/min) (m/min) (kg/h) 0, ,2-13,0 0,8-3,0 1, ,7-15,0 1,0-5,6 1, ,7-15,0 1,3-8,0 14

15 HEGESZTŐHUZALOK ÉS PÁLCÁK OK AristoRod SFA/AWS A 5.18: ER 70S-6 EN ISO 14341A: G3Si1 ABS 3YSA BV SA3YM DB DNV III YMS GL 3YS LR 3S, 3YS TÜV CWB, RS Védőgáz : M21, C1 (EN ISO 14175) Varratfém besorolása: EN ISO A: G 38 2 C1 3Si1 EN ISO A: G 42 4 M21 3Si1 C Si Mn 0,10 0,90 1,50 OK Autrod SFA/AWS A 5.18: ER 70S-6 EN ISO 14341A: G3Si1 ABS 3YSA BV SA 3YM DB DNV III YMS GL 3YS LR 3S, 3YS TÜV PRS, RS Védőgáz: M21, C1 (EN ISO 14175) Varratfém besorolása: EN ISO A: G 38 2 C1 3Si1 G 42 4 M21 3Si1 C Si Mn 0,09 0,90 1,50 OK Tigrod EN ISO 636-A: W 38 3 W2Si (varratfém) SFA/AWS: (ER70S-3) VdTÜV Védőgáz (EN ISO 14175): I1 Varratfém átlagos vegyi összetétel: C Si Mn P, S 0,1 0,72 1,11 0,025 Rézbevonat nélküli, ASC bevonatú tömör hegesztőhuzal, ötvözetlen, gyengén ötvözött és finomszemcsés szerkezeti acélok, nyomástartó edények és szénacél hajótestek védőgázas fogyóelektródás ívhegesztéshez 420 MPa folyáshatárig. A rézbevonatos típusokkal szemben könnyebb előtolhatóságot, így stabilabb ívet és kisebb fröcskölést biztosít. Ezen tulajdonságait nagy áramterhelések esetén is megtartja, köszönhetően az ASC bevonatnak, mely jelentősen csökkenti a kopóalkatrészek kopását is. Marathon Pac csomagolásban is kapható. Alapanyagok: P 235/S 235, P 420/S 420 és egyebek Vizsgálat Állapot Védőgáz R m R el (R p0,2 ) A 5 KV (J)/ C MPa MPa % EN TZ 0 M EN TZ 1 M EN TZ 0 C AWS TZ 0 C1 >480 (>400) >22 >27 TZ 0 - utólagos hőkezelés nélküli, TZ 1 - feszültségmentesítve 620 C/15 h. Átmérő Áram U S W V H (mm) (A) (V) (%) (l/min) (m/min) (kg/h) 0, ,2-25,0 0,8-2,5 1, ,7-25,0 1,0-5,5 1, ,5-20,0 1,3-8,0 1, ,3-15,0 2,1-11,4 Rézbevonattal ellátott tömör hegesztőhuzal, ötvözetlen és gyengén ötvözött szerkezeti acélok általános célú védőgázas fogyóelektródás ívhegesztéshez. A hegesztőhuzal keverék- és tiszta CO2 védőgázzal is alkalmazható. Marathon Pac csomagolásban is kapható. Alapanyagok: P 235/S 235 és P 420/S 420 Vizsgálat Állapot Védőgáz R m R el (R p0,2 ) A 5 /(A 4 ) KV (J)/ C MPa MPa % EN TZ 0 M EN TZ 1 M EN TZ 2 M EN TZ 0 C AWS TZ 0 C1 >480 (>400) (>22) >27 TZ 0 - utólagos hőkezelés nélkül, TZ 1 - feszültségmentesítve 620 C/15 h, TZ 2 - normalizálva 920 C/0,5h. Átmérő Áram U S W V H (mm) (A) (V) g/100g drátu (l/min) (m/min) (kg/h) 0, ,5-13,0 0,7-1,7 0, ,2-13,0 0,8-3,0 1, ,7-15,0 1,0-5,6 1, ,5-15,0 1,3-8,0 1, ,3-12,0 2,1-11,4 Rézbevonatos W2Si/ER70S-3 típusú hegesztőpálca maximum 380 MPa folyáshatárú ötvözetlen és gyengén ötvözött szerkezeti acélok általános célú, védőgázas volfrámelektródás ívhegesztéséhez. Védőgázként általában argont alkalmaznak. Alapanyagok: P235/S235; P420/S420 és egyebek Vizsgálat Állapot Védőgáz R m R p0,2 A 5 KV (J)/ o C MPa MPa % EN TZ 0 I AWS TZ 0 I W. Nr

16 HEGESZTŐHUZALOK ÉS PÁLCÁK OK AristoRod SFA/AWS A 5.18: ER 70S-6 EN ISO A: G4Si1 ABS 3YSA BV SA3YM DB DNV III YMS GL 3YS LR 3S, 3YS TÜV CWB Védőgáz (EN ISO 14175): M21, C1 Varratfém besorolása: EN ISO A: G 42 2 C 4Si1 G 46 4 M 4Si1 C Si Mn 0,10 1,00 1,70 Rézbevonat nélküli, ASC bevonatú tömör hegesztőhuzal, ötvözetlen és gyengén ötvözött szerkezeti acélok általános célú védőgázas fogyóelektródás ívhegesztéséhez. A magasabb szilícium- és mangántartalma növelt varratfém szilárdságot biztosít, csökkenti a felületi szennyeződésekre való érzékenységet, szép, egyenetes varratfelületet biztosít. A rézbevonatos típusokkal szemben könnyebb előtolhatóságot, így stabilabb ívet és kisebb fröcskölést biztosít. Marathon Pac csomagolásban is kapható. Alapanyagok: P 235/S 235, P 460/S 460 és egyebek Vizsgálat Állapot Védőgáz R m R el (R p0,2 ) A 5 (A 4 ) KV (J)/ C MPa MPa % EN TZ 0 M EN TZ 1 M EN TZ 0 C AWS TZ 0 C1 >480 (>400) (>22) >27 TZ 0 - utólagos hőkezelés nélkül, TZ 1 - feszültségmentesítve 650 C/15h. Átmérő Áram U S W V H (mm) (A) (V) (%) (l/min) (m/min) (kg/h) 0, ,2-25,0 0,8-2,5 1, ,7-25,0 1,0-5,5 1, ,3-20,0 1,2-8,0 OK Tigrod EN ISO 636-A: W 46 3 W4Si1 (varratfém) SFA/AWS: ER70S-6 ABS 3Y GL 3Y BV 3YM LR 3 3Y VdTÜV DNV III YM (I1) Védőgáz (EN ISO 14175): I1 Rézbevonatos W4Si1/ER70S-6 típusú hegesztőpálca ötvözetlen és gyengén ötvözött szerkezeti acélok általános célú, védőgázas volfrámelektródás ívhegesztéséhez. Védőgázként általában argont alkalmaznak. Az OK Tigrod típushoz képest az OK Tigrod nagasabb szilícium- és mangántartalma növelt szilárdsági értékeket eredményez. A magasabb szilícium továbbá csökkenti a felületi szennyeződésekre való érzékenységet és tetszetős varratfelszínt segít kialakítani. Alapanyagok: P235/S235; P450/S460 és egyebek Varratfém átlagos vegyi összetétel: C Si Mn P, S 0,08 0,8 1,28 0,025 W. Nr Vizsgálat Állapot Védőgáz R m R p0,2 A 5 KV (J)/ o C MPa MPa % EN TZ 0 I AWS TZ 0 I OK AristoRod SFA/AWS A 5.28: ER 80S-G EN ISO A: G2Mo EN ISO A: GMoSi EN ISO B: G1 M3 DB DNV III YMS (M21) TÜV Védőgáz (EN ISO 14175): M21, C1 Varratfém besorolása: EN ISO A: G 38 0 C1 2Mo EN ISO A: G 46 2 M21 2Mo W 46 2 W2 Mo (pro mech. TIG) C Si Mn Mo 0,10 0,60 1,10 0,50 W. Nr Rézbevonat mentes, ASC bevonatú G2Mo / ER80S-G típusú tömör hegesztőhuzal 0,5% molibdén ötvözésű melegszilárd acélok védőgázas fogyóelektródás ívhegesztéséhez. Alkalmazása 500 C üzemi hőmérsékletig javasolt. Felhasználható maximum 410 MPa folyáshatárú nagyszilárdságú acélok hegesztéséhez is. A hegesztőhuzal keverék- és tiszta CO2 védőgázzal is alkalmazható. Az OK Aristorod ESAB Marathon Pac csomagolásban is kapható. Interpass teplota C. Alapanyagok : P P 460, 16Mo3, G20Mo5 és egyebek Vizsgálat Állapot Védőgáz Vizsg. hőm. R m R p0,2 A 5 KV (J)/ C C MPa MPa % EN TZ 0 M EN TZ 0 M EN TZ 1 M EN TZ 1 M EN TZ 2 M EN TZ 2 M TZ 0 - utólagos hőkezelés nélkül, TZ 1 - feszültségmentesítve 620 C/15 h, TZ 2 - normalizálva 940 C/0,5h. Átmérő Áram U X W V H (mm) (A) (V) (mm) (l/min) (m/min) (kg/h) 0, ,0-25,0 0,4-2,6 1, ,7-25,0 1,0-5,4 1, ,7-20,0 1,5-6,6 1, ,1-15,0 3,3-11,6 16

17 HEGESZTŐHUZALOK ÉS PÁLCÁK OK Tigrod SFA/AWS: ER80S-G DB DNV IIIYMS VdTÜV Rézbevonatos W2Mo/ER80S-G típusú hegesztőpálca gyengén ötvözött acélok védőgázas volfrámelektródás ívhegesztéséhez. Védőgázként általában argont alkalmaznak. Alkalmazható a 0,5% molibdén ötvözésű melegszilárd anyagok AWI hegesztéséhez ~500 C üzemi hőmérsékletig. Védőgáz (MSZ EN 439): I1 Varratfém átlagos vegyi összetétel: C Si Mn Mo S P 0,1 0,7 1,1 0,5 0,015 0,015 W. Nr Vizsgálat Állapot Védőgáz R m R p0,2 A 5 KV (J)/ o C MPa MPa % EN TZ 0 I OK AristoRod SFA/AWS A 5.28: ER80S-G EN ISO A: GZ 3Ni1Cu DB DNV III YMS (M21), II YMS(C1) Védőgáz (EN ISO 14175): M21, C1 Varratfém: EN ISO A: G 42 0 C1 Z 3Ni1Cu G 46 4 M21 Z 3Ni1Cu C Si Mn Ni Cu 0,09 0,80 1,40 0,85 0,40 Hegesztési pozíciók: Rézbevonat mentes. ASC bevonatú, ER80S-G típusú tömör hegesztőhuzal a 0,8% nikkel, 0,3% réz ötvözéssel, időjárásálló acélok (mint például COR-TEN, Patinax, Dilicor, stb.) védőgázas fogyóelektródás ívhegesztéséhez. Az ötvözőknek köszönhetően felhasználható maximum 470 MPa folyáshatárú acélok hegesztéséhez. A hegesztőhuzal AR/ CO2 keverékes tiszta CO2 gázvédelemmel is használható. Az OK Aristorod ESAB Marathon Pac csomagolásban is kapható. Alapanyagok : S 235 J2W, S 355 J2G1W és egyebek Vizsgálat Állapot Védőgáz R m R p0,2 A 4 KV (J)/ C MPa MPa % AWS TZ 0 M TZ 0 - utólagos hőkezelés nélkül Átmérő Áram U X W V H (mm) (A) (V) (mm) (l/min) (m/min) (kg/h) 1, ,7-25,0 1,0-5,4 1, ,7-20,0 1,5-6,6 OK AristoRod 55 (OK AristoRod 13.13) SFA/AWS A 5.28: ER100 S-G EN ISO A: G Mn3NiCrMo G 55 4 M Mn3NiCrMo Védőgáz: (EN ISO 14175): M21 C Si Mn Cr Ni Mo 0,10 0,70 1,40 0,60 0,60 0,20 Használat: Rézbevonat mentes, ASC bevonatú tömör hegesztőhuzal a nagyszilárdságú acélok védőgázas fogyóelektródás ívhegesztéséhez. Felhasználható min. 550 MPa folyáshatárú acélok hegesztéséhez. Alkalmazható hidegszívós acélok esetén is. Vizsgálat Állapot Védőgáz R m R p0,2 A 5 KV (J)/ C MPa MPa % EN TZ 0 M EN TZ 1 M EN TZ 2 M TZ 0 - utólagos hőkezelés nélkül, TZ 1 - feszültségmentesítve 570 C/1 h, TZ 2 - feszültségmentesítve 620 C/1 h Átmérő Áram U W V H (mm) (A) (V) (l/min) (m/min) (kg/h) 0, ,0-25,0 0,4-2,6 1, ,7-25,0 1,0-5,4 1, ,7-20,0 1,5-6,6 1, ,5-15,0 3,3-11,6 17

18 HEGESZTŐHUZALOK ÉS PÁLCÁK OK AristoRod 69 SFA/AWS A 5.28: ER 110S-G EN ISO A: GMn3Ni1CrMo GL 4Y69M DNV N Y69MS DB TÜV Védőgáz (EN ISO 14175): M21 Varratfém: EN ISO A: G 69 4 M Mn3Ni1CrMo C Si Mn Cr Ni Mo V 0,08 0,60 1,60 0,30 1,40 0,25 0,07 Hegesztési pozíciók: OK AristoRod 89 SFA/AWS A5.28: ER 120S-G EN ISO 16834: GMn4Ni2CrMo DB TUV GL 4Y89S Védőgáz(EN ISO 14175): M21 Varratfém: EN ISO A: G 89 4 M Mn4Ni2CrMo C Si Mn Cr Ni Mo 0,10 0,80 1,90 0,30 2,10 0,65 Rézbevonat mentes, ASC bevonatú tömör hegesztőhuzala 0,3 króm, 1,4 nikkel 0,25 molibdén ötövözésű nagyszilárdságú acélok védőgázas fogyóelektródás ívhegesztéshez. A varratfém alacsonyabb hőmérsékleten is viszonylag jó ütőmunkát produkál. Alapanyagok: S 420 és S 690 és egyebek Alapanyagok: S 420 és S 690 és egyebek Vizsgálat Állapot Védőgáz R m R p0,2 A 5 KV (J)/ C MPa MPa % EN TZ 0 M EN TZ 1 M EN TZ 2 M TZ 0 - utólagos hőkezelés nélkül, TZ 1 - feszültségmentesítve 620 C/15 h, TZ 2 - normalizálva 920 C/0,5h. Átmérő Áram U W V H (mm) (A) (V) (l/min) (m/min) (kg/h) 1, ,7-25,0 1,0-5,4 1, ,7-20,0 1,5-6,6 1, ,1-15,0 3,3-11,6 Az OK AristoRod 89 rézbevonat nélküli tömör huzal nagyszilárdságú acélok MAG-hegesztésére szolgál, mely minimális folyáshatára 890 MPa. A különleges rézbevonat nélküli AristoRod89 a leváló réz részecskékkel nem szennyezi a huzalelőtolót, a huzalvezetőt és az áramátadót sem, így ez gond nélküli előtolást eredményez akár nagy távolságra is, továbbá nagy ívstabilitást, kisebb kopóalkatrész fogyasztást és kiváló hegesztési tulajdonságokat. Alapanyagok: S 890, Weldox 890, XABO 90 a Domex 960 Vizsgálat Állapot Védőgáz R m R e A 5 KV (J)/ C MPa MPa % -40 EN ISO TZ0 M TZ 0 - utólagos hőkezelés nékül Átmérő Áram U X W V H (mm) (A) (V) (mm) (l/min) (m/min) (kg/h) 0, ,0-25,0 0,4-2,6 1, ,7-25,0 1,0-5,4 1, ,7-20,0 1,5-6,6 OK Autrod 318Si (OK Autrod 16.31) EN ISO A: G NbSi SFA/AWS: (ER318Si) DB TÜV Védőgáz (EN ISO 14175): M13, M12 C Si Mn Cr Ni Mo Nb <0,08 0,80 1,70 19,0 12,5 2,80 <1,00 W. Nr FN Cr12Ni3MoNb ötvözésű tömör hegesztőhuzal az ausztenites korrózióálló acélok hegesztéséhez. A varratfém általános korrózióállósága nagyon jó. A nióbium stabilizálás miatt a varratfém nagyon jól ellenáll a szemcseközi korróziónak és emellett alkalmassá teszi a varratot a magasabb (max. 400 C-ig) üzemi hőmérsékleten való működtetésre. A növelt szilíciumtartalom a hegesztési tulajdonságokat javítja (pl. nedvesítés). Marathon Pac csomagolásban is kapható. Alapanyagok: , , , , , , és egyebek Vizsgálat Állapot Védőgáz Vizsg.hőm. R m R p0,2 A 5 KV (J)/ C C MPa MPa % EN TZ 0 M EN TZ 0 M EN TZ 1 M EN TZ 1 M TZ 0 - utólagos hőkezelés nélkül, TZ 1 - PWHT 1050 C/0,5 h Átmérő Áram U W V H (mm) (A) (V) (l/min) (m/min) (kg/h) 0, ,0-17,0 1,0-4,1 1, ,0-16,0 1,6-6,0 1, ,0-14,0 1,6-7,5 18

19 HEGESZTŐHUZALOK ÉS PÁLCÁK OK Autrod 347Si (OK Autrod 16.11) SFA/AWS A 5.9: EN ISO A: DB TÜV ER 347Si G 19 9 NbSi Védőgáz (EN ISO 14175): M13, M12 C Si Mn Cr Ni Nb 0,06 0,80 1,80 20,0 10,0 0,70 W. Nr FN ~ 5-10 OK Autrod Cr12Ni3MoNb ötvözésű tömör hegesztőhuzal az ausztenites korrózióálló acélok hegesztéséhez. A varratfém általános korrózióállósága nagyon jó. A nióbium stabilizálás miatt a varratfém nagyon jól ellenáll a szemcseközi korróziónak és emellett alkalmassá teszi a varratot a magasabb (max. 400 C-ig) üzemi hőmérsékleten való működtetésre. A növelt szilíciumtartalom a hegesztési tulajdonságokat javítja (pl. nedvesítés). Marathon Pac csomagolásban is kapható. Alapanyagok: , , , , és egyebek Vizsgálat Állapot Vizsg. Vizsg. hőmérs. R m R p0,2 A 5 KV (J)/ C C MPa MPa % EN TZ 0 M EN TZ 0 M EN TZ 1 M EN TZ 1 M TZ 0 - utólagos hőkezelés nélkül, TZ 1 - PWHT 1050 C/0,5 h Átmérő Áram U W V H (mm) (A) (V) (l/min) (m/min) (kg/h) 0, ,0-17,0 1,0-4,1 1, ,5-18,0 1,6-6,0 1, ,0-14,0 1,6-7,5 1, ,5-9,0 5,2-8,6 18Cr8Ni6Mn ötvözésű tömör hegesztőhuzal ausztenites korrózióálló acélok hegesztéséhez. Nagyon jó általános korrózióállósági tulajdonságok. A magasabb szilíciumtartalom javítja a hegesztési tulajdonságokat, mint SFA/AWS A5.9: (ER 307) EN ISO A: G 18 8 Mn például a nedvesítőképesség. Vegyeskötések hegesztőanyagaként alkalmazva nem a korrózióállóság az elsődleges szempont, hanem a kötés létrehozása. Ilyen célú alkalmazására az iparban számos példa áll előt- tünk. Kitűnően alkalmazható ötvözetlen/ausztenites acél vegyeskötésekhez és hőálló acélok kötéséhez. DB Kiválóan alkalmazható felkeményedő acélok (páncéllemezek) felrakásához is. Az OK Autrod ESAB TÜV Marathon Pac csomagolásban is kapható. Alapanyagok: , S235és S355, , X120Mn6 és egyebek Védőgáz (EN ISO 14175): M12, M13 Vizsgálat Állapot Védőgáz R m R p0,2 A 5 KV (J)/ C MPa MPa % +20 Hegesztőhuzal átlagos vegyi összetétele(%): EN TZ 0 M C <0,20 Si <1,2 Mn 6,5 Cr 18,5 Ni 8,5 TZ 0 - utlagos hőkezelés nélkül Ámérő Áram U W V H W. Nr. ~ FN ~0 OK Autrod 4043 (OK Autrod 18.04) SFA/AWS A5.10: ER4043 EN ISO 18273: S Al 4043(AlSi5) S Al 4043A(AlSi5 (A)) DB CWB Védőgáz (EN ISO 14175): I1, I3 Si Mn Al Fe Zn 5,00 <0,05 95,0 <0,60 <0,10 W.Nr. ~ (mm) (A) (V) (l/min) (m/min) (kg/h) 0, ,0-17,0 1,0-4,1 1, ,5-18,0 1,6-6,0 1, ,0-14,0 1,6-7,5 1, ,5-9,0 5,2-8,6 Az egyik legelterjedtebben alkalmazott hegesztő- illetve forrasztóhuzal. A szilícium övözésének köszönhetően a varratfém könnyen kezelhető ( jó nedvesítő hatás). A varrat nem repedésérzékeny, felülete pedig fényes, majdnem tökéletesen kormozódásmentes. Eloxálása (anódos oxidálása) nem ajánlott. Nem hőkezelhető. Alapanyagok: AlMgSi0,5, AlMgSi1, AlMg1SiCu, G-AlSi6Cu4 és egyebek Vizsgálat Védőgáz R m R p0,2 A 5 MPa MPa % EN I Átmérő Áram U W V H (mm) (A) (V) (l/min) (m/min) (kg/h) 0, ,0-11,0 0,6-0,9 1, ,0-12,0 0,9-1,5 1, ,5-11,0 1,0-2,1 1, ,5-8,0 1,5-2,6 19

20 HEGESZTŐHUZALOK ÉS PÁLCÁK OK Autrod 5356 (OK Autrod 18.15) SFA/AWS A 5.10: ER 5356 EN ISO 18273: S Al 5356 (AlMg5Cr(A)) BV WB DB GL S-AlMg5 LR WB/I-1 DNV 5356 (WB) TÜV ABS ER 5356 pro pr. 1,2mm CWB Védőgáz (EN ISO 14175): I1, I3 Si Mn Al Fe Mg <0,25 <0,20 maradék <0,40 5,00 A legszélesebb körben elterjedt alumínium hegesztőhuzal. 5% magnézium ötvözésével nagyobb a szilárdsága, mint 3% ötvözés esetén. Nem hőkezelhető. Alapanyagok: AlMg1 és AlMg5, AlMg4Mn, AlMgSi1, AlZn4,5Mg1 és egyebek Vizsgálat Védőgáz R m R p0,2 A 5 MPa MPa % EN I Átmérő Áram U W V H (mm) (A) (V) (l/min) (m/min) (kg/h) 0, ,0-14,0 0,9-1,1 1, ,0-14,0 0,9-1,8 1, ,0-13,0 1,2-2,3 1, ,0-8,0 1,6-2,6 W.Nr OK Tigrod SFA/AWS A 5.28: EN ISO A: EN ISO B: ER 80S-G W CrMo1Si W55 1CM3 TÜV Védőgáz (EN ISO 14175): I1 Varratfém: EN ISO A: W CrMo1Si EN ISO B: W 55 1CM3 SFA/AWS A5.28: ER 80S-G C Si Mn Cr Mo 0,10 0,60 1,00 1,10 0,50 W.Nr Rézbevonatos W CrMo1Si/ER80S-G típusú hegesztőpálca gyengén ötvözött acélok védőgázas volfrámelektródás ívhegesztéséhez. Védőgázként általában argont alkalmaznak. Alklamazható 1% króm, 0,5% molibdén ötvözésű melegszilárd anyagok AWI hegesztéséhez ~450 C üzemi hőmérsékletig, valamint nagyszilárdságú acélokhoz 550 MPa folyáshatárig. Alapanyagok: 13CrMo 4-5, G17CrMo 5-5 és egyebek Varratfém átlagos mechanikai jellemzői : Vizsgálat Állapot Védőgáz R m R p0,2 A 5 (A 4 ) KV (J)/ C MPa MPa % AWS TZ 0 I (24) EN TZ 1 I TZ 0 - utólagos hőkezelés nékül, TZ 1 -feszültségmentesítve 700 C/0,5h. OK Tigrod 308LSi SFA/AWS A 5.9: EN ISO A: DB DNV 308L VdTÜV ER308LSi W 19 9 L Si Védőgáz (MSZ EN 439): I1 C Si Mn Cr Ni S P 0,01 0,8 1, ,01 0,02 W.Nr Cr10Ni ötvözésű (AISI 308L) hegesztőpálca argonvédőgázas volfrámelektródás ívhegesztéshez. Ezen ötvözet különösen alkalmas a szemcseközi korrózió veszélyes helyekre az alacsony karbontartalma miatt, de nagyon jó az általános korrózióállósága is. Alkalmas továbbá nióbiummal vagy titánnal stabilizált acélok hegesztéséhez is (AISI 347), ha a varrat helyén az üzemi hőmérséklet nem éri el a 350 C-ot. Használható még krómötvözésű ferrites vagy ferrit-martenzites korrózióálló acélok hegesztéséhez is, amennyiben a varrat nem fog kéntartalmú közeggel érintkezni. A magasabb szilíciumtartalom révén jobb nedvesítő tulajdonságú az ömledéke. Széleskörben alkalmazzák a vegyi- és élelmiszeriparban különféle csővezetékek, berendezések és boilerek hegesztőanyagaként. Alapanyagok: AISI 304, 304L, 308, 308L Vizsgálat Állapot Védőgáz R m R p0,2 A 5 KV (J)/ o C MPa MPa % EN TZ 0 I

21 HEGESZTŐHUZALOK ÉS PÁLCÁK OK Tigrod 309LSi SFA/AWS A 5.9: EN ISO A: UDT DIN 8556 VdTÜV (FP) ER309LSi W L Si Védőgáz (MSZ EN 439): I1 C Si Mn Cr Ni S P 0,02 0,8 1, ,01 0,02 W.Nr Cr12Ni ötvözésű (AISI 309) hegesztőpálca argonvédőgázas volfrámelektródás ívhegesztéshez. Alkalmas hasonló összetételű ausztenites korrózióállóacélok, kovácsacélok és acélöntvények valamint vegyeskötések (ötvözetlen acél/ötvözött acél) és párnarétegek hegesztéséhez (ezutóbbi két esetben fontos a felkeveredés kontrollálása). Kitűnő általános korrózióállóságú hegesztőanyag, de a vegyeskötések esetén ez másodlagos szempont. A magasabb szilíciumtartalom révén jobb nedvesítő tulajdonságú az ömledéke. Vizsgálat Állapot Védőgáz R m R p0,2 A 5 KV (J)/ o C MPa MPa % EN TZ 0 I OK Tigrod 316Si SFA/AWS A 5.9: EN ISO A: DB DNV 316L VdTÜV ER316LSi W L Si Védőgáz (MSZ EN 439): I1 C Si Mn Cr Ni S P 0,01 0,8 1, ,01 0,02 W.Nr. ~ Cr12Ni3Mo ötvözésű (AISI 316) hegesztőpálca argonvédőgázas volfrámelektródás ívhegesztéshez. Kitűnő általános korrózióállóságú hegesztőanyag, de különösen savas és klórtartalmú közegek ellen alkalmazható kitűnően. Ezen ötvözet különösen alkalmas a szemcseközi korrózió veszélyes helyekre az alacsony karbontartalma miatt. A magasabb szilíciumtartalom révén jobb nedvesítő tulajdonságú az ömledéke. Széleskörben alkalmazzák a vegyi-, az élelmiszerfeldolgozó-, a hajóépítőés az építőiparban. Vizsgálat Állapot Védőgáz R m R p0,2 A 5 KV (J)/ o C MPa MPa % +20 EN TZ 0 I OK Tigrod 4043 (OK Tigrod 18.04) SFA/AWS A5.10: R 4043 EN ISO 18273: S Al 4043 (AlSi5) EN ISO 18273: S Al 4043A (AlSi5(A)) DB CWB Védőgáz (EN ISO 14175): I1, I3 Az egyik legelterjedtebb alkalmazott hegesztőpálca. Általában AlMgSi illetve AlSi ötvözetekhez használják, 7% szilíciumtartalomig. A szilícium ötvözésének köszönhetően a varratfém könnyen kezelhető ( jó nedvesítő hatás ). A varrat nem repedésérzékeny, felülete pedig fényes, majdnem tökéletesen korróziómentes. Eloxálása (anódos oxidálása) nem ajánlott. Nem hőkezelhető. Alapanyagok: AlMgSi0,5, AlMgSi1, AlMgSi1Cu, G-AlSi6Cu4 a jiné. Vizsgálat Védőgáz R m R p0,2 A 5 MPa MPa % EN I Si Mn Al Fe Zn 5,00 <0,05 maradék <0,60 <0,10 W.Nr

22 HEGESZTŐHUZALOK ÉS PÁLCÁK OK Tigrod 5356 (OK Tigrod 18.15) SFA/AWS A 5.10: R5356 EN ISO 18273: S Al 5356 (AlMg5Cr(A)) DB TÜV CWB Védőgáz (EN ISO 14175): I1, I3 Az egyik legelterjedtebb alkalmazott hegesztőpálca. Általában AlMgSi illetve AlSi ötvözetekhez használjaák, 7% szilíciumtartalomig. A szilícium ötvözésének köszönhetően a varratfém könnyen kezelhető ( jó nedvesítő hatás ). A varrat nem repedésérzékeny, felülete pedig fényes, majdnem tökéletesen korróziómentes. Eloxálása (anódos oxidálása) nem ajánlott. Nem hőkezelhető. Alapanyagok : AlMg1 és AlMg5, AlMg4,5Mn, AlMgSi1, AlZn4,5Mg1 és egyebek. Vizsgálat Áram R m R p02 A 5 MPa MPa % EN I Si Mn Al Fe Mg <0,25 <0,20 95,0 <0,40 5,0 W.Nr Coreweld 46 LS SFA/AWS A 5.20: E 70 C-6 MH 4 EN ISO A: T 46 4 MM 2 H 5 ABS 4Y40M H5 BV 4Y40 H5 DB DNV IV Y40MS(H5) GL 4Y40H5S Töltés típusa: fémes Védőgáz: M20, M21 (EN ISO 14175) Diffúziós H-start: < 4 ml/100g C Si Mn 0,08 0,60 1,30 A Coreweld 46LS az ESAB fémportöltéses huzalainak legújabb generációja. A kifejezetten vékony lemezek hegesztésére (min. 1 mm) kifejlesztett huzal a tömöruzalos hegesztéshez képest gyors és jó minőségű hegesztés utáni, illetve a bevonatolás és festés előtti munkálatokat nagyban lecsökkenti. Automatizált és robotizált gyártáshoz költségcsökkentő megoldást kínál. Varratfém átlagos mechainikai jellemzői: R p0,2 R m A 5 KV (J)/ C MPa MPa % -40 Typ Átmérő Áram U S W V H (mm) (A) (V) (%) (l/min) (m/min) (kg/h) 1, ,8-12,0 1,3-7,5 1, ,5-8,8 1,8-6,7 1, ,0-9,3 1,7-7,8 OK Autrod SFA/AWS A 5.17: EL 12 EN ISO A: S 1 DB TÜV C Si Mn 0,09 <0,10 0,50 Rézbevonatos hegesztőhuzal fedettívű hegesztéshez. A huzal gyengén ötvözött volta miatt olyan varratok is gazdaságosan hegeszthetők vele, amelyek követelményei alacsonyak, ugyanakkor szilíciumot és mangánt erősen ötvöző fedőporokkal lehetséges magas elvárások teljesítése is. Ötvözetlen és gyengén ötvözött acélokhoz egyaránt alkalmazható. Varratfém átlagos vegyi összetétele(%) és mechanikai jellemzői (DC+): OK C Si Mn Cr R m R el A 5 KV (J)/ C MPa MPa % OK <0,07 <0,15 <0, OK ,04 0,30 1, OK ,06 0,80 1, OK ,05 0,60 1, OK ,08 1,40 1,10 3,50 tvrdost : HRC OK Autrod és Flux jóváhagyásainak kombinációja: OK DB, TÜV, CE OK ABS, DNV, GL, LR, Ü, BV, DB, TÜV, UDT, Sepros OK DB, TÜV, CE 22

23 FEDŐPOROK OK Flux EN ISO 14174: SA FB 1 55 AC H5 DB Jiné: Sepros, NAKS/HAKC Fedőpor fogyasztás (580 A, 33 m/h, Ø 4 mm): Ívfeszültség (V) Fedőpor fogyasztás DC+ 0,70 1,00 1,30 1,60 Por-huzal arány (kg/kg) AC 0,60 0,90 1,20 1,40 Fedőpor típusa: erősen bázikus, aglomerátum MgO+CaF 2 +Al 2 O 3 +SiO 2 Bázicitás: B ~ 3,2 Porsűrűség: 1,1 kg/dm 3 Szemcseméret: 0,2-1,6 mm Kiszárítás: 300±25 C/2-4h Terhelhetőség: 1000 A-ig egy huzal Ívfeszültség: V Ø d Áram U (V) Heg.Seb. (mm) (A) DC+ (m/h) 2, , , Agglomerált flour-bázikus fedőpor, fedettívű hegesztéshez. Elsősorban magasabb szívóssági követelményű (alacsony hőmérsékleteken is) egy- vagy többsoros varratok, vastag lemezeken történő elkészítéséhez. Tulajdonságai optimálisan az alacsonyabb feszültségtartományban érvényesülnek. Egy- és többhuzalos eljárással mind egyen-, mind váltóárammal egyaránt jól alkalmazható. Kiváló salakleválása ls a csekély oldalfal beolvasztó képességei miatt különösen alkalmas keskenyrés hegesztéshez. A varratfém oxigén( ~300 ppm) és hidrogéntartalma (<5ml/100 g) alacsony. Az OK Flux a legtöbb ötvözetlen és gyengén ötvözött huzallal felhasználható. Felhasználási területei: nyomástartó edények, energiaipar, hídépítés, hajóépítés, csővezeték gyártás, gépjárműgyártás, stb. Fedőpor metalurgiai tulajdonségai: A Mn és Si ötvözők tulajdonságai a hegesztőáram függvényében (DC+, 30 V, 58 cm/min) Hegesztési varrat átlagos vegyi összetétele (%) kombinálva az OK Autrod besorolásával (DC+): OK C Si Mn Mo Cr Ni EN 756 (*) SFA/AWS A 5.17(A 5.23) OK ,07 0,30 1,00 S 38 5 FB S2Si F7A8-EM12K, F6P8-EM12K OK ,07 0,22 1,00 0,50 S 46 4 FB S2Mo (F8A6-EA2-A2, F7P6-EA2-A2) OK ,10 0,35 1,60 S 46 6 FB S3Si F7A8-EH12K, F7P8-EH12K OK ,10 0,21 1,45 0,50 S 50 4 FB S3Mo (F8A6-EA4-A4, F8P6-EA4-A4) OK 13.10SC 0,08 0,22 0,70 0,50 1,10 - (F8P2-EB2R-B2) OK 13.20SC 0,08 0,20 0,60 0,85 2,00 - (F8P2-EB3R-B3) OK ,06 0,25 1,0 0,9 S 42 4 FB S2Ni1 F7A6-ENi1-Ni1, F7P8-ENi1-Ni1 OK ,06 0,25 1,00 2,10 S 46 7 FB S2Ni2 (F8A10-ENi2-Ni2, F8P10-ENi2-Ni2) OK ,07 0,25 1,50 0,50 0,90 (*) S 62 6 FB S3Ni1Mo (F10A8-EG-F3, F9P6-EG-F3) OK ,11 0,25 1,50 0,50 0,60 2,20 (*) S 69 6 FB S3Ni2,5CrMo (F11A8-EG-G, F11P8-EG-G) (*) EN Varratém átlagos vegyi összetétele(%) és mechanikai jellemzői (DC+): OK Állapot Vizsg. R m R el (R p0,2 ) A 5 KV (J)/ C hőm. + C MPa MPa % OK TZ TZ OK TZ TZ OK TZ Z OK TZ TZ OK 13.10SC TZ TZ TZ OK 13.20SC TZ TZ TZ OK TZ TZ OK TZ TZ OK TZ TZ OK TZ TZ TZ 0 utólagos hőkezelés nélkül, TZ 1 feszültségmentesítve 620 C/1h, TZ 2 feszültségmentesítve 620 C/1h, TZ 3 feszültségmentesítve 680 C/15h, TZ 4 feszültségmentesítve 565 C/1h OK Flux és az OK Autrod kombinációjának jóváhagyása: OK ABS, LR, DNV, BV, GL, DB, TÜV, CE OK CE, TÜV OK ABS, LR, DNV, BV, GL, RS, DB, RINA, TÜV, CE OK ABS, LR, DNV, BV, GL OK 13.10SC DB, TÜV, CE OK 13.20SC CE, TÜV OK ABS, BV, DNV, LR, GL, RINA, TÜV, CE OK TÜV, CE, ABS, BV, DNV, GL, LR OK ABS, BV, CE, DNV, GL, LR 23

24 FEDŐPOROK OK Flux EN ISO 14174: SA AB 1 67 AC H5 DB NAKS/HAKC Fedőpor fogyasztás (580 A, 33 m/h, Ø 4 mm): Ívfeszültség (V) Fedőpor fog DC+ 0,70 1,00 1,30 1,60 Por-huzal arány (kg/kg) AC 0,60 0,90 1,20 1,40 Agglomerált aluminát-bázikus fedőpor, fedettívű hegesztéshez. Kiváló hegesztési tulajdonságokkal rendelkező fedőpor vastag, ötvözetlen és gyengén ötvözött acélok hegesztéséhez. Sok huzalhoz alkalmazható kedvezően. Nagyon jó ütőmunka érékeket biztosít. Egy és többhuzalos eljárással, mind egyen, mind váltóárammal egyaránt alkalmazható, tompa- illetve sarokvarratok egy vagy többsoros hegesztéséhez. Felhasználási területei: nyomástartó edények, hídépítés, szélturbinagyártás, hajóépítés, gépjárműgyártás, stb. Fedőpor kohászati tuljadonságai: Az Mn és Si ötvözők tulajdonságai a hegesztőáram függvényében (DC+, 30 V, 58 cm/min) Fedőpor típusa: bázikus, aglomerátum Al 2 O 3 +MgO+SiO 2 +CaF 2 Bázicitás: B ~ 1,5 Porsűrűség: 1,2 kg/dm 3 Szemcseméret: 0,2-1,6 mm Kiszárítás: 300±25 C/2-4h Terhelhetőség:1000 A-ig egy huzal Ívfeszültség: V Ø drátu Proud Napětí (V) Rychlost (mm) (A) DC+ AC~ (m/h) 2, , , Hegesztési varrat átlagos vegyi összetétele(%) kombinálva az OK Autrod besorolásával (DC): OK C Si Mn Mo Ni Cr Cu EN 756 SFA/AWS A 5.17(A 5.23) OK ,04 0,30 1,00 S 35 4 AB S1 F6A4-EL12, F6P5-EL12 OK ,05 0,30 1,35 S 38 4 AB S2 F7A4-EM12, F6P4-EM12 OK ,05 0,50 1,40 S 38 4 AB S2Si F7A5-EM12K, F6P5-EM12K OK ,05 0,40 1,40 0,50 S 46 2 AB S2Mo F8A2-EA2-A4, F7P0-EA2-A4 OK ,09 0,40 1,65 S 46 3 AB S3 OK ,09 0,50 2,00 S 46 4 AB S3Si F7A5-EH12K, F7P5-EH12K OK ,09 0,40 1,60 0,50 S 50 3 AB S3Mo (F8A4-EA4-A3, F8P2-EA4-A3) OK ,05 0,40 1,40 2,20 S 46 5 AB S2Ni2 (F8A6-ENi2-Ni2, F7P6-ENi2-Ni2) OK ,08 0,50 1,30 0,7 0,3 0,5 S 46 3 AB S2Ni 1Cu F8A2-EG-G Varratfém átlagos vegyi összetétele(%) és mechanikai jellemzői (DC): OK Stav R m R el A 5 KV (J)/ C MPa MPa % OK TZ TZ OK TZ TZ OK TZ TZ OK TZ TZ OK TZ TZ OK TZ TZ OK TZ TZ OK TZ TZ OK TZ TZ 0- utólagos hőkezelés nélkül, TZ1- feszültségmentesítve 580 C /1h, TZ2- feszültségmentesítve 620 C/1h OK Flux és az OK Autrod kombinációjának jóváhagyása: OK ABS, LR, DNV, BV, GL, DB, TÜV, CE, PRS OK ABS, LR, DNV, BV, GL, RS, DB, RINA, TÜV, CE, PRS OK ABS, LR, DNV, BV, GL, DB, TÜV, CE, RS, Class NK OK ABS, LR, DNV, BV, GL, DB, RINA, TÜV, CE, PRS, RS, Class NK OK TÜV, DB, CE OK CE OK TÜV OK CE 24

25 FEDŐPOROK OK Flux EN ISO 14174: SA AR 1 97 AC DB Sepros UNA Agglomerált aluminát-rutilos fedőpor, fedettívű hegesztéshez. Kivételes varratfelszínt, kiváló salakleválást, és nagy hegesztési sebességeket biztosító fedőpor, 25 mm vastagságig ötvözetlen és gyengén ötvözött acélok hegesztéséhez, azonban a varrat szívóssági tulajdonságai csak 0 C -ig szavatoltak. Egy- és többhuzalos eljárással, mind egyen- mind váltóárammal egyaránt jól alkalmazható, tompa-, de főként homorú sarokvarratok hegesztéséhez. Erős szilícium beötvöző hatása következtében kevés sorral elkészíthető varratokhoz javasolt. Felhasználási területei: nyomástartó edények, autóipar, membránfalgyártás, meleg közegeket szállító csővezetékek gyártása. Fedőpor fogyasztás (580 A, 33 m/h, Ø 4 mm): Ívfeszültség(V) Fedőpor fogyasztás DC+ 0,70 1,00 1,30 1,60 Por-huzal arány (kg/kg) AC 0,60 0,90 1,20 1,40 Fedőpor típusa: savas, aglomerátum Al 2 O 3 +SiO 2 +MnO+TiO 2 +CaF 2 +MgO+TiO 2 Bázicitás: B ~ 0,6 Porsűrűség: 1,25 kg/dm 3 Szemcseméret: 0,2-1,6 mm Kiszárítás: 300 C±25 C/2-4h Terhelhetőség: 1000 A-ig egy huzal Ívfeszültség: V Ø d Áram U (V) Heg.seb. (mm) (A) DC+ (m/h) 2, , , Fedőpor kohászati tulajdonságai Az Mn és Si ötvözők tulajdonságai a hegesztőáram függvényében (DC+, 30 V, 58 cm/min) Hegesztési varrat átlagos vegyi összetétele (%) kombinálva az OK Autrod besorolásával (DC+): OK C Si Mn Mo EN 756 SFA/AWS A 5.17 OK ,06 0,80 1,20 S 42 A AR S1 F7AZ-EL12, F7PZ-EL12 OK ,07 0,80 1,50 S 46 0 AR S2 F7A0-EM12, F7PZ-EM12 OK ,07 0,90 1,50 S 50 A AR S2Si F7AZ-EM12K, F7PZ-EM12K OK ,07 0,80 1,50 0,50 S 50 A AR S2Mo F9AZ-EA2-A4, F9PZ-EA2-A4 OK ,08 0,70 1,75 S 50 0 AR S3 - (DC+): OK Stav R m R el (R p0,2 ) A 4 KV (J)/ C MPa MPa % OK TZ TZ OK TZ TZ OK TZ TZ OK TZ TZ OK TZ TZ TZ 0- utólagos hőkezelés nélkül, TZ1- feszültségmentesítve 580 C/1h TZ2- feszültségmentesítve 620 C/1h OK Flux és az OK Autrod kombinációjának jóváhagyása: OK DB, TÜV, CE OK ABS, LR, DNV, BV, GL, DB, TÜV, CE OK CE OK TÜV OK TÜV, DB, CE OK SC TUV 25

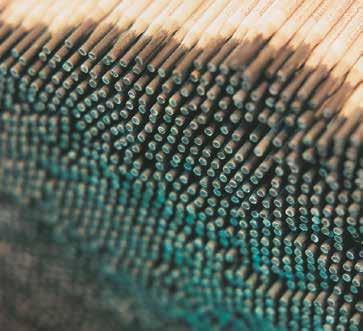

26 BEVONATOS ELEKTRÓDÁK CSOMAGOLÁSA ÉS TÁROLÁSA A bevontelektródás kézi ívhegesztéshez használt bevonatos elektródák standard csomagolása egy 305, 355 vagy 405 mm hosszúságú és mm keresztmetszetű keménypapír doboz, amely töltés és zsugorfóliázás után, hármasával egy kartondobozba kerül. A gyengén ötvözött elektródák egy része és a felrakóelektródák visszazárható műanyag csomagolást kapnak. Ennek méretei 305, 355 vagy 405 mm hossz és illetve mm keresztmetszet. A nagyobb csomagok hármasával, a kisebbek négyesével vagy hatosával kerü lnek egy-egy kartonba. A kartonok, a csomagok és az egyes elektródák is el vannak látva az egyértelmű azonosításhoz szükséges jelzésekkel, címkékkel. Az alacsony hidrogéntartalmú, ötvözetlen és gyengén ötvözött bázikus, az erősen ötvözött korrózióés hőálló és a nikkelbázisú elektródák elérhetők a 2001 óta egyre népszerűbb vákuumos csomagolásban, VacPac -ban is. A VacPac további célszerűsítéseként került bevezetésre a Ø 3,2 mm átmérő alatti erősen ötvözött korrózióálló és a nikkelbázisú elektródák esetén a Slim vagyis Karcsú VacPac csomagolás. A vákuumos csomagolási technikának köszönhetően a csomagolás teljesen elzárja a külvilágtól az elektródát megelőzve ezzel a légnedvesség bevonatba történő bejutását. Ennek hatására a VacPac -ban tárolt elektródákat a csomag felbontása után azonnal felhasználhatjuk megspórolva a hosszú és költséges kiszárítást, illetve újraszárítást. Az elektródák eltarthatósága maximum 5 év. Ez természetesen nagyban függ a tárolás körülményeitől. FONTOS! A hegesztőanyagokat mindig saját csomagolásukban, lezárva, száraz helyen tároljuk. A megfelelő tároláshoz a hőmérsékletet +15 C felett, a relatív nedvességtartalmat pedig 60% alatt kell tartani. A Tömeg (1000 db/kg) B Elektródák száma / doboz (db) C Csomagtömeg (kg) D Csomag / karton (db) A B C D OK x300 K ,0x300 K ,5x350 K ,2x350 K ,0x450 K ,0x450 K OK ,6x300 K ,0x300 K ,5x350 K ,2x350 K ,0x350 K ,0x350 K OK ,0x300 K ,5x350 K ,2x350 K ,0x350 K OK ,6x300 K ,0x300 K ,5x350 K ,5x350 1/4 VP ,2x450 K ,2x450 1/2 VP ,0x450 K ,0x450 3/4 VP ,0x450 K ,0x450 3/4 VP ,0x450 K ,0x450 K OK ,5x350 K ,2x450 K ,0x450 K ,0x450 K ,0x450 K OK ,5x350 K ,2x350 K ,0x350 K ,0x450 K OK ,5x350 1/4 VP ,2x450 1/2 VP ,0x450 1/2 VP ,0x450 1/2 VP A B C D OK ,5x350 1/4 VP ,2x450 1/2 VP ,0x450 1/2 VP ,0x450 1/2 VP ,0x450 1/2 VP OK ,0x300 1/4 VP ,5x350 1/4 VP ,2x350 1/2 VP ,2x450 1/2 VP ,0x450 1/2 VP ,0x450 1/2 VP OK ,6x300 1/4 VP ,0x300 1/4 VP ,5x350 1/4 VP ,2x350 1/2 VP ,0x350 1/2 VP ,0x350 1/2 VP OK ,0x300 1/4 VP ,5x300 1/4 VP ,2x350 1/2 VP ,0x350 1/2 VP ,0x350 1/2 VP OK ,6x300 K ,0x300 1/4 VP ,5x300 1/4 VP ,2x350 1/2 VP ,0x350 1/2 VP ,0x350 1/2 VP OK ,0x300 1/4 VP ,5x300 1/4 VP ,2x350 1/2 VP ,0x350 1/2 VP OK ,0x300 1/4 VP ,5x300 1/4 VP ,2x350 1/2 VP ,0x350 1/2 VP ,0x350 1/2 VP OK ,5x300 1/4 VP ,2x350 1/2 VP ,0x350 1/2 VP ,0x350 1/2 VP A B C D OK ,2x450 1/2 VP ,0x450 3/4 VP OK ,0x300 1/4 VP ,5x300 1/4 VP ,2x350 1/2 VP ,0x350 1/2 VP ,0x350 1/2 VP OK ,0x300 1/4 VP ,5x300 1/4 VP ,2x350 1/2 VP ,0x350 1/2 VP ,0x350 1/2 VP OK ,5x350 K ,2x450 K ,0x450 K ,0x450 K OK ,5x350 K ,2x350 K ,0x450 K ,0x450 K OK ,5x350 K ,2x350 K ,0x350 K OK ,5x350 K ,2x350 K ,0x350 K ,0x350 K OK ,2x450 K ,0x450 K ,0x450 K OK ,5x350 1/4 VP ,2x350 1/4 VP ,0x350 1/2 VP OK ,5x300 1/4 VP ,2x350 1/4 VP ,0x350 1/2 VP OK ,5x300 1/4 VP ,2x350 1/4 VP ,0x350 1/2 VP

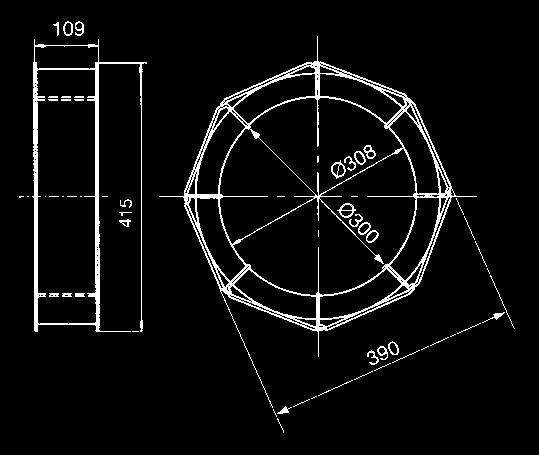

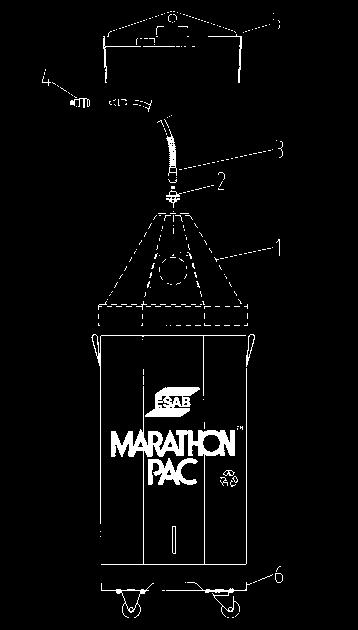

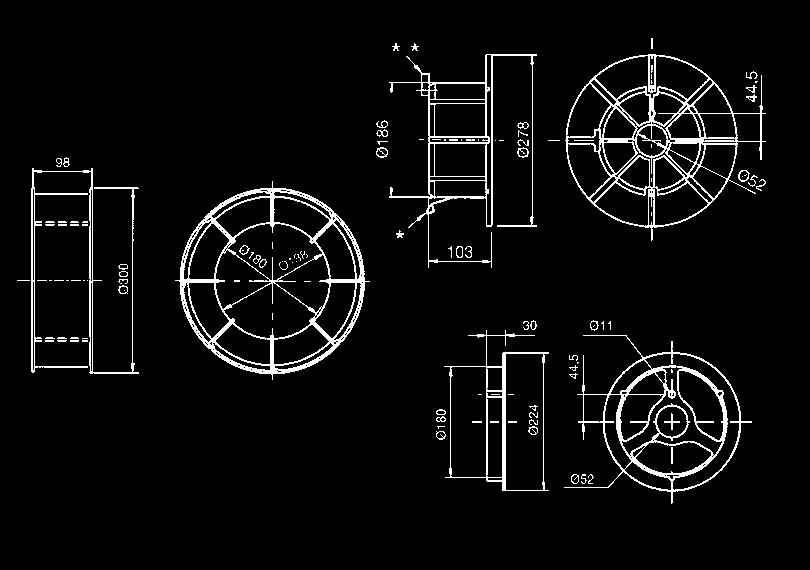

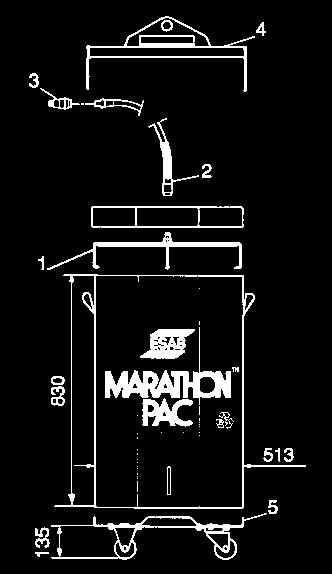

27 HEGESZTŐHUZALOK ÉS -PÁLCÁK CSOMAGOLÁSA ÉS TÁROLÁSA A bevontelektródás kézi ívhegesztéshez használt bevonatos elektródák standard csomagolása egy 305, 355 vagy 405 mm hosszúságú és mm keresztmetszetű keménypapír doboz, amely töltés és zsugorfóliázás után, hármasával egy kartondobozba kerül. A gyengén ötvözött elektródák egy része és a felrakóelektródák visszazárható műanyag csomagolást kapnak. Ennek méretei 305, 355 vagy 405 mm hossz és illetve mm keresztmetszet. A nagyobb csomagok hármasával, a kisebbek négyesével vagy hatosával kerü lnek egy-egy kartonba. A kartonok, a csomagok és az egyes elektródák is el vannak látva az egyértelmű azonosításhoz szükséges jelzésekkel, címkékkel. Az alacsony hidrogéntartalmú, ötvözetlen és gyengén ötvözött bázikus, az erősen ötvözött korrózió- és hőálló és a nikkelbázisú elektródák elérhetők a 2001 óta egyre népszerűbb vákuumos csomagolásban, VacPac -ban is. A VacPac további célszerűsítéseként került bevezetésre a Ø 3,2 mm átmérő alatti erősen ötvözött korrózióálló és a nikkelbázisú elektródák esetén a Slim vagyis Karcsú VacPac csomagolás. A vákuumos csomagolási technikának köszönhetően a csomagolás teljesen elzárja a külvilágtól az elektródát megelőzve ezzel a légnedvesség bevonatba történő bejutását. Ennek hatására a VacPac -ban tárolt elektródákat a csomag felbontása után azonnal felhasználhatjuk megspórolva a hosszú és költséges kiszárítást, illetve újraszárítást. Az elektródák eltarthatósága maximum 5 év. Ez természetesen nagyban függ a tárolás körülményeitől. FONTOS! A hegesztőanyagokat mindig saját csomagolásukban, lezárva, száraz helyen tároljuk. A megfelelő tároláshoz a hőmérsékletet +15 C felett, a relatív nedvességtartalmat pedig 60% alatt kell tartani. Tekercstípus 69 Irányított csévélésű BS300 csévetest EN ISO 544: KS kg kg Tekercstípus 98 Műanyag bevonatú, irányított csévélésű BS300 csévetest EN ISO 544: KS kg kg kg Tekercstípus 46 Szabadon csévélt, műanyag, S200 csévetest EN ISO 544: S kg kg Tekercstípus 56 Irányított csévélésű, műanyag, S200 csévetest EN ISO 544: S kg Tekercstípus 75 Irányított csévélésű, műanyag bevonatos B300 csévetest EN ISO 544: B kg Tekercstípus 77 Irányított csévélésű, B300 csévetest EN ISO 544: B kg kg kg Tekercstípus 76 Szabadon csévélt, B300 csévetest EN ISO 544: B kg kg kg Marathon Pac Hordós kiszerelés Kellékek: 1. Kifejtő keret 2. Huzalvezető (1,8/3,0/4,5/8,0/12,0 m) 3. Gyorscsatlakozó aljzat (előtolóhoz) 4. Emelőkeret 5. Kocsi Kiszerelés: kg (±2%) kg (±2%) Marathon Pac 2 JUMBO Kiszerelés: kg Kellekek: 1. Műanyag tető 2. Gyorscsatlakozó 3. Huzalvezető 4. Gyorscsatlakozó aljzat (előtolóhoz) 5. Emelőkeret 6. Kocsi Tekercstípus 28 EUROSPOOL Irányított csévélésű, nyolcszögletű csévetest fedettívű huzalokhoz kg kg Tekercstípus 31 EUROSPOOL Irányított csévélésű, műanyag borítású, nyolcszögletű csévetest erősen ötvözött korrózió- és hőálló fedettívű huzalokhoz kg 27
