1 CAMSIZER X2 Részecskeanalizátor Részecskék mérete és alakja vizsgálata dinamikus képfeldolgozássalsal száraz és nedves mérés,8 µm - 8 mm között Solutions in Particle Sizing 1

2 Részecskék mérete és alakja pontos mérése analizátorral n rendkívül nagy felbontás (,8 µm/pixel) n széles,8 µm - 8 mm méréstartomány, az optika átállítása nélkül n nagy mérési értékkészlet, széles eloszlású vagy multi-modális mintáknál is n túlméretes részecskék biztos detektálása,,1% részarány alatt is n részecskék alakvizsgálata (pl. agglomerátumok, törött vagy idegen részecskék kimutatása n innovatív optikai megvalósítás 4,2 Mpixel/kamera mennyiségű adattal 2

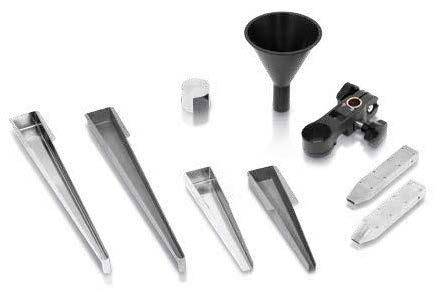

3 Részecskealizátor Mérési elv 4 5 Moduláris kialakítás az optimális mérési körülmények érdekében 6 X-Dry modul X-Jet betéttel 7 8 X-Dry modul X-Fall betéttel 9 X-Flow modul ő jellemzők Mérési módszerek összehasonlítása 15 artozékok 16 Specifikációk 16 PREMIUM QUALITY MADE IN GERMANY Részecskemérés szakértői A Retsch echnology cég alaptörekvése, hogy a részecskemérésre és minőségbiztosításra szolgáló innovatív technológiát a működtetés maimális kényelmével ötvözze. A különböző mérési elvek alapján működő optikai részecskeméretanalizátorokat szuszpenziók, emulziók, kolloidális rendszerek, porok, granulátumok és ömlesztett anyagok részecskéi méretének és alakjának meghatározására használják. A részecskemérők a,3 nm - 3 mm közötti mérettartományt fedik le. A Retsch echnology cég egyedi alkalmazási tanácsadást és kiváló szervizszolgáltatást nyújt világszerte. Dinamikus képfeldolgozás a CAMSIZER P4 és a CAMSIZER X2 analizátorral A CAMSIZER P4 és a CAMSIZER X2 is a bevált, szabadalmaztatott 2-kamerás elv alapján működik. A világszerte installált több, mint 12 készülék kb. 1 µm - 3 mm tartományban méri a részecskék méreteloszlását. Míg a CAMSIZER P4 optikája és mintabevezetése szabadon szóródó minták mérésére és viszonylag nagy részecskék jó statisztikával történő detektálására van optimalizálva, addig a CAMSIZER X2 optikai komponensei és mintadiszpergálása is inkább finomabb porok mérésére van kialakítva. A CAMSIZER X2 moduláris felépítése lehetővé teszi, hogy a minták bevezetése a különböző alkalmazásokban optimális módon történjék. Az X-Fall betét a CAMSIZER P4 kialakításának felel meg, a felső mérethatár azonban 8 mm (3 mm helyett). Az X-Flow és X-Jet betétekkel a CAMSIZER X2 a finomabb porok további diszpergálási képességeivel is rendelkezik. Mindkét analizátor ugyanazt a megbízható és sokoldalú szoftvert használja. A minták részecskéi méretétől és agglomerációs fokától függően vagy a CAMSIZER P4 vagy a CAMSIZER X2 analizátor kínálja a mérési követelmény legjobb megoldását. r Solutions in Particle Sizing 3

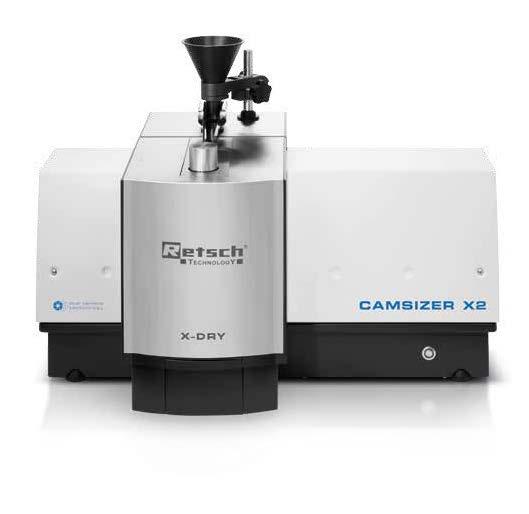

4 szeskeanalizáto Részecskeanalizátor CAMSIZER X2 Előnyök n dinamikus képfeldolgozás szabadalmaztatott 2-kamerás rendszerrel (teljesíti IS 22-2 követelményeit) n nagy mérési értékkészlet,, m - mm mérettartomány n új fejlesztésű optikai rendszer rendkívüli fényerejű E fényforrásai legnagyobb felbontást és kiváló mélységélességet biztosítanak n legkisebb mennyiségű alulméretes és túlméretes részecskék biztos detektálása n részecskealak mérése (pl. agglomerátumok, törött vagy idegen részecskék kimutatása) n nagyon rövid, - perces mérési idők n kiváló reprodukálhatóság n moduláris X-Change rendszer száraz és nedves diszpergáláshoz n szitálási elemzéssel %-ban kompatibilis eredmények (opció) A CAMSIZER X2 a bevált CAMSIZER optikai részecskemérő finom mintákra átalakított, továbbfejlesztett változata. A lényeges különbséget nemcsak az optika nagyobb felbontása jelenti, hanem a mintabevezetés új lehetőségei is. A finom részecskék hajlamosak összetapadni (agglomerálódni), s így az egyedi részecskék geometriai méretei csak nagyon nehezen hozzáférhetőek. Ezért előnyös, ha változtatható a minta mérőtérbe történő bejutta- tása, azaz minden anyagra legyen beállítható optimum az agglomerátumok kívánt szétbontása és az egyes részecskék nemkívánatos széttörése között. A CAMSIZER X2 különböző megoldásokkal szolgál ehhez: a nagyon kíméletes diszpergálást jelentő szabad eséstől kezdve, az állítható nyomású sűrített levegővel és változtatható geometriájú fúvókával végzett diszpergáláson át, a folyadékban, ultrahanggal végzett nedves diszpergálásig. 3ához jű) o

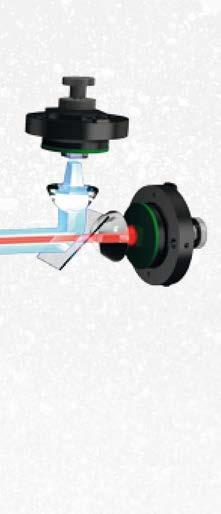

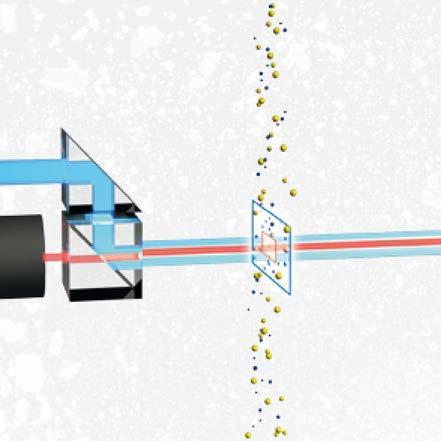

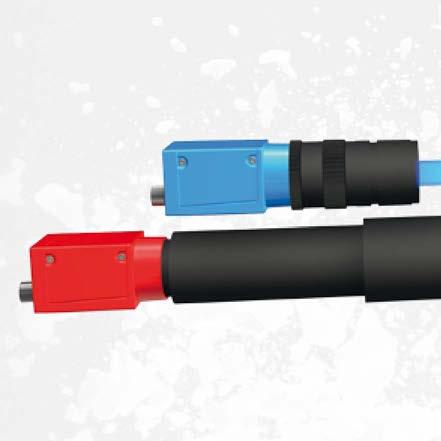

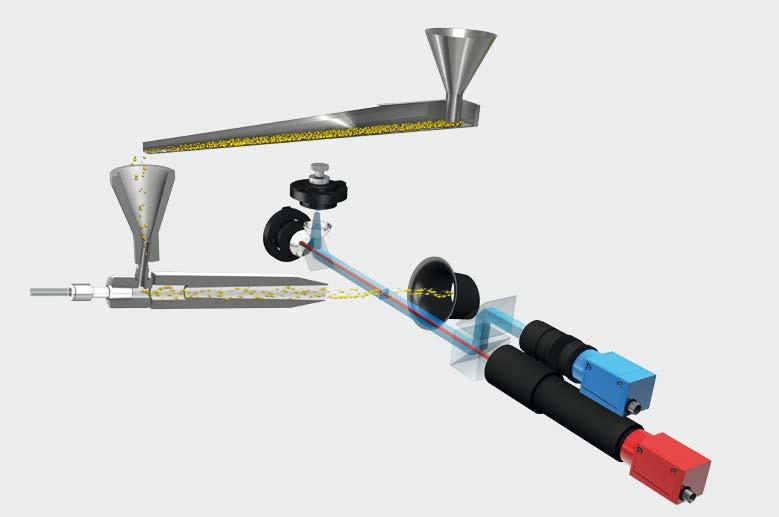

5 Partikelanalysator j optikai rendszer A világosabb fényforrások, a gyorsabb és nagyobb felbontású kamerák és mindenekelőtt az új osztott (split-view) optika koncepciója a korábbi CAMSIZER XT modellnél sokkal nagyobb teljesítményűvé teszik a CAMSIZER X2 analizátort. Az új, szabadalmaztatott split view optikában a két kamera optikai sugármenete és a szétoszlatott részecskék mozgásiránya egymásra merőleges. A megvilágítási oldalon a két pulzált, monokromatikus E fényforrás sugármenetét előbb egy hullámhosszfüggő sugárosztó egyesíti. Az összeadódott sugarak megvilágítják a minta részecskéit a mérőtérben, miközben kettejük fénye optimális módon fókuszálódik a nekik megfelelő (basic és zoom) kamera detektálási felületén. A két fénysugár ugyanazon, a részecskeáramra merőleges irányból világítja meg a mintát a kamerák átfedő méréstartományában. Ez az új optikai elrendezés optimális megvilágítási területet, látómezőt, pulzushosszt és -frekvenciát biztosít mindkét kamera számára. A képoldalon egy másik hullámhosszfüggő sugárosztó azután újra szétválasztja a két sugarat, melyeket különböző módon felnagyítva detektálnak a kamerák. Az új split-vie optika újabb csúcsteljesítményt jelent az összes CAMSIZER analizátorban alkalmazott és szabadalmaztatott 2-kamerás rendszerben, mely szerint az egyik kamera a finom részecskéket detektálja kis látómezőben nagy felbontással, a másik pedig a nagyobbakat nagyobb látómezőben és nagyon nagy találati valószínűséggel. ontos kalibráló standard Elektron-litográfiai eljárással készített és különböző méretű részecskéket szimuláló, nagy pontosságú (±,1 µm) kalibrálólemezzel a CAMSIZER X2 bármikor másodpercek alatt újrakalibrálható. gy a készülék kalibrálhatósága iránti követelmény teljesül. Ezt azt jelenti, hogy a több, mint 3 képs felvételi sebesség és 4,2 Mpixelkép felbontás esetén a CAMSIZER X2 kb. 3,5- ször nagyobb mennyiségű adatot képes felvenni a korábbi CAMSIZER XT modellhez képest és a szoftver mégis változatlanul az összes képet valós időben dolgozza fel. 1 asic kamera méri a nagyobb részecskéket. eljes mintaáramot két kamera fényképezi. Zoom kamera analizálja a kisebb részecskéket. Solutions in Particle Sizing ing

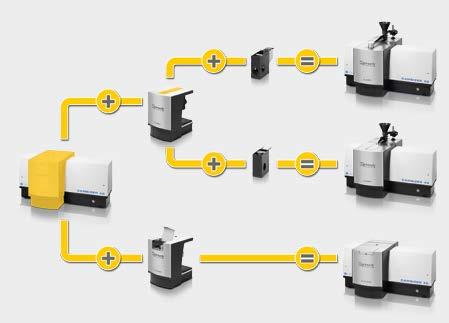

6 Moduláris kialakítás az optimális mérési körülményekért modul betét n n n száraz mérés X-Dry X-Jet diszpergálás sűrített levegővel A modulok és betétek gyorsan és egyszerűen, perc alatt kicserélhetők, ami nagyon kényelmessé teszi a diszpergálási módszerek átváltását. X-Fall diszpergálás nehézségi erővel A oldalon video mutatja az X-Change elv egyszerű működését. nedves mérés X-Flow diszpergálás folyadékkal

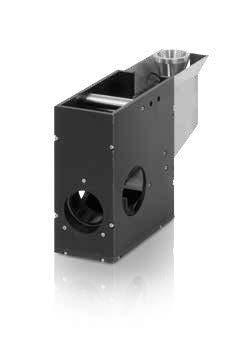

7 X-Jet betét sűrített levegős diszpergáláshoz A diszpergálás, azaz a minta egyedi részecskékre bontása a mérőtérbe való belépés előtt lényeges előfeltétele a részecskék helyes mérésének. Az X-Jet betét nyomása rugalmas állíthatósága révén mindegyik anyagra optimális körülmények alakíthatók ki. A kis részecskéknek viszonylag nagy felületük van. Ezért felerősödnek azok a hatások, pl. adhézió, elektrosztatikus feltöltődés, melyek miatt összetapadnak a részecskék. A sűrített levegő átpréseli a mintaanyagot a fúvókán s az eközben fellépő nyíróerők szétbontják az agglomerátumokat. A nyomás növelése megnöveli a nyírőerőket is, így még az erősen összetapadt részecskék is szétválaszthatók. A túl nagy nyomás persze káros is lehet a nyírőerők ugyanis szétroncsolhatják az egyedi részecskéket is, azaz a mintaanyag megőrlődhet a fúvókában. eloszlású minták analízise, akár µm alatti tartományban is. Más mérési módszer, pl. lézerfényszórás is alkalmaz hasonló diszpergálási eljárást, persze a részecskealak mérhetősége nélkül. mérettartomány,8 µm 5 mm A dinamikus képfeldolgozás módszere a részecskék alakja mérése révén lehetővé teszi az agglomerátumok ill. a törött részecskék felismerését és így a nyomás optimális beállítását. A mérés után porszívó szívja be a mintát. Opcionálisan beszerezhetőő a minta visszanyerését biztosító ciklon-leválasztó egység. Jóllehet a sűrített levegővel történőődiszpergálás során a részecskék akár 5 m/s sebességre is szert tesznek, a szabadalmaztatott 2- kamerás mérési elvnek köszönhetően széles méreteloszlású minták mérése ugyanúgy lehetséges, mint a szűk, monomodális Előnyök n finom porokhoz és összetapadó anyagokhoz n 5-45 kpa között beállítható nyomás n automatikus mintaelszívás porszívóval n minta visszanyerése opcionális ciklonegységgel Solutions in Particle Sizing 7

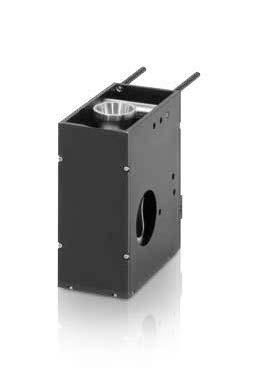

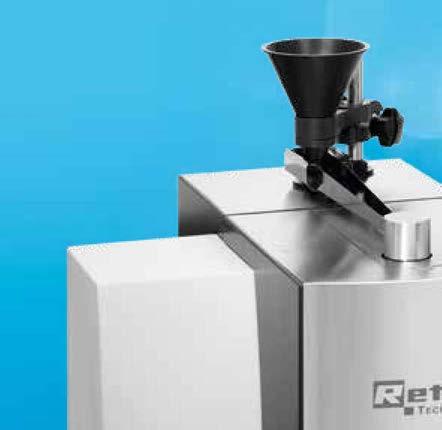

8 X-Fall betét gravitációs diszpergáláshoz A szórható, nem összetapadó részecskéjű mintákat az X- Fall betéttel mérik. A csúszdáról lekerülő részecskék a nehézségi erő által gyorsítva esnek át a két kamera látómezején. A részecskék viszonylag kis sebességének, a nagy látómezőnek és a gyors képfelvételi sebességnek köszönhetően ebben az üzemmódban még az akár 8 mm méretű részecskék kimutatási valószínűsége is igen nagy. Már nagyon kevés nagyobb részecske is elég a mintában azok biztos és reprodukálható kimutatásához. mérettartomány µm 8 mm A mérés után a minta anyagveszteségtől és szennyezéstől mentesen gyűjtőtartályba gyűlik, rendelkezésre áll további mérések elvégezésére. Előnyök n szabadon szóródó anyagokhoz n minta teljes visszanyerése n részecskék mechanikai igénybevétele nélküli, kíméletes mérés

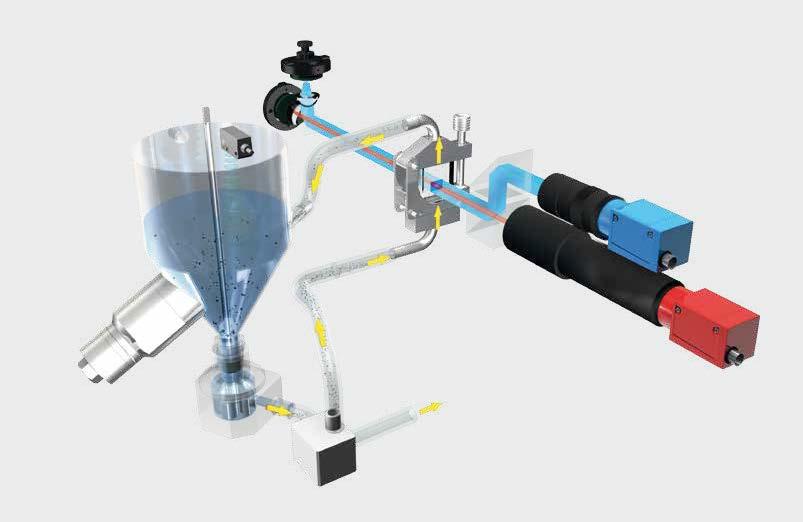

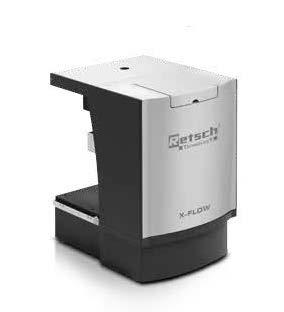

9 X-Flow modul nedves diszpergáláshoz Az X-Flow nedves modullal szuszpenzióban vagy emulzióban lévő,8 µm - kb. 1 mm méretű részecskéket mérik. A modul egyik előnye a csekény mintaigény. A diszpergálóközegben már kicsiny, pl. 2 mg/l részecskekoncentráció is elegendő, hogy csupán 1 perc mérési idő alatt a reprodukálható eredményhez elégséges számú részecske detektálódjék. Ezért különösen gyógyszeripari mintákhoz vagy robbanószerekhez alkalmas, melyeknél korlátozott a rendelkezésre álló minta mennyisége, de felhasználható nedves mintákhoz is, mint pl. élelmiszerek vagy homok. Előnyök n emulziókhoz és szuszpenziókhoz n ideális kis mintamennyiségekhez n szerves oldószerrekkel szemben elleneálló n beépített ultrahang besugárzás A méréstartomány nedves diszpergálás esetén,8 µm-nél kezdődik. A CAMSIZER X2 optikája nagy, akár 1 mm méretű részecskéket is gond nélkül képes megmérni, feltéve ha sikerül ezeket folyadékban stabil módon diszpergálni. A mintaanyag maximális részecskeméretétől függően akár 4 mm átmérőjű átfolyós küvetták is alkalmazhatók. Az agglomerátumok diszpergálását még beépített ultrahang besugárzás is segíti. Szerves oldószeres diszpergálóközeget igénylő alkalmazásokhoz az "X-Flow" modul alapkiépítése PTFE-komponensekből álló keringetőrendszerrel és oldószerálló tömítésekkel van ellátva. mérettartomány,8 µm 1 mm Solutions in Particle Sizing 9

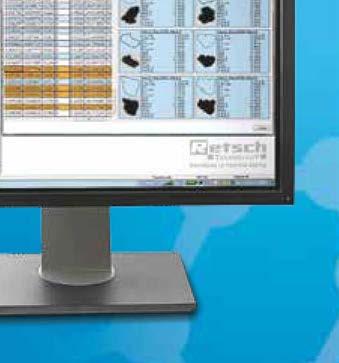

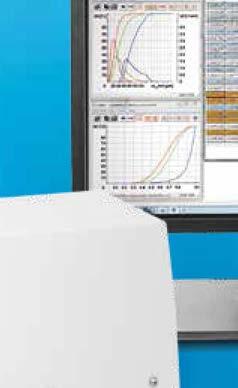

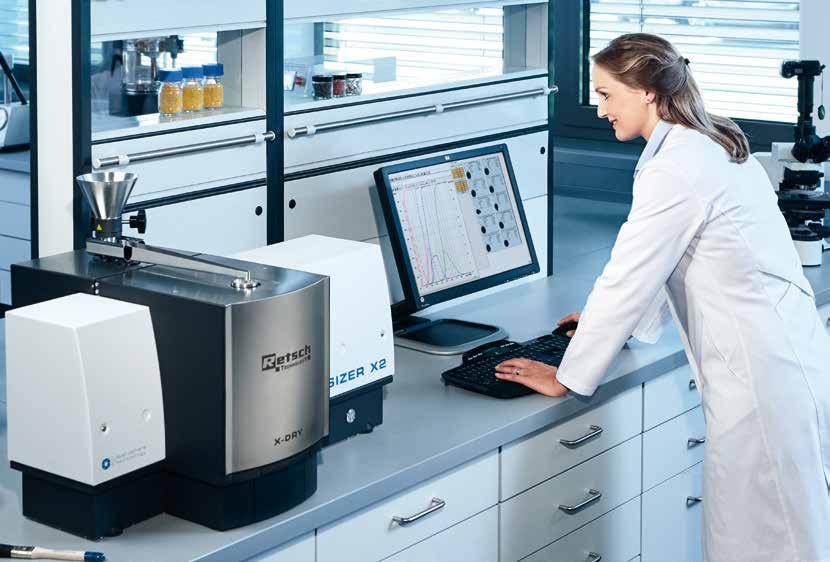

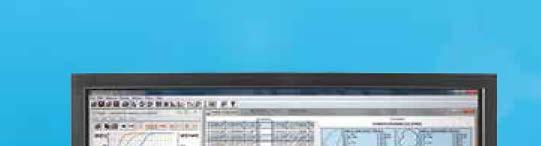

10 eredmények Kiértékelés és dokumentálás Egyszerű és biztonságos működtetés A Retsch Technology cég nagyteljesítményű, folyamatorientált vezérlő és kiértékelő szoftverrel együtt szállítja a CAMSIZER X2 analizátort kínálja. A mérési eredmények gyorsan és kényelmesen exportálhatók Office-programokba. A szoftver természetesen sokoldalú adatátviteli lehetőséget biztosít a felhasználói LIMS rendszerekbe is. A CAMSIZER X2 egyik lényeges előnye az eredmények valós idejű kiértékelése. Már a mérés végrehajtása alatt is megjeleníthetők grafikusan az eredmények. A digitális pillanatképek megtekintésével a mérési folyamat vizuálisan is ellenőrizhető. Még a mérés alatt kiértékelődik az összes részecskekép és a hozzájuk tartozó összes mérési paraméter, de ezek a Particle X-Plorer szoftvermodullal részecskekönyvtárba el is menthetők. A mérés végeztével azonnal számos eredménymegjelenítési lehetőség áll rendelkezésre. Speciális kérdésfelvetések a részecskekönyvtár igénybevételével utólagosan és egyedileg is kiértékelhetők ill. részleteikben tisztázhatók. A mérés és kiértékelés paramétereit a felhasználó adhatja meg egyszerűen és egyénileg. Az egyes mintatípusok méréseihez beállított paraméterértékek elmenthetők. Ez leegyszerűsíti a különböző ismétlődő mérési feladatok (SOP) közötti átváltást. Az SOP-k jelszóval védhetők a manipulációktól, így mindig azonos a készülék beállítása és a jegyzőkönyv alakja, következésképp garantált a maximális eredménybiztonság. Részecskék alakjának vizsgálata és alkalmazásai RÉSZECSKEMÉRETEK szélesség azonos területű kör átmérője hossz A részecskék alakjáról nyert információ sok alkalmazásban a gyártási folyamat és a minőségellenőrzés fontos jellemzőjének bizonyul. Dinamikus képfeldolgozás révén a CAMSIZER X2 analizátor a minták részecskéi mérete mellett egyidejűleg alakjukat is képes részletesen és reprezantatív módon vizsgálni. A mérés során felvett digitális fényképek nagy információtartalma miatt a részecskék vetületi képei több különböző módon is kiértékelhetők. Az alkalmazástól függően a CAMSIZER X2 megméri a részecskék vetületei különböző terület-, kerület- és hosszúságadatait. Tipikus eredmények lehetnek: Példák egyedi részecskevetületek nagyfelbontású CAMSIZER X2 felvételeiből származtatott különböző méretjellemzőkre. n húrhossz n egyenes szakaszok hossza n Feret-átmérő n Martin-átmérő n szélesség-/ hosszúság arányok n konvexitás n kerekség n szimmetria n átlátszóság n szögletesség c min Fe max Fe max szélesség/ hosszúság arány [ 1 + min r ( 1 r 2 )] r 1 r 2 középpont szimmetria c min A U 2 A kerekség A real A konvex konvexitás kerület A konvex A real A különböző módon definiált részecskeméretek mellé még különböző alakparaméterek is meghatározhatók, ezek is utalhatnak a termékek minőségére. Az ábrák a legfontosabb alakparamétereket mutatják. Alakvizsgálati alkalmazási példák: élmegtartó képesség (töredezettség) meghatározása pl. csiszolóanyagok minősítése továbbfeldolgozás előtt granulátumok törött hányadának vizsgálata pl. időigényes törési vizsgálatok helyettesítése granulátumok gördülési tulajdonságai vizsgálatakor kettős, hármas részecskék ésaátumok meghatározása pl. gyógyszerpelletek vizsgálatakor szögletesség vizsgálata pl. homok geológiai vizsgálatakor vagy kerámia- ill. csiszolóanyagok analízisekor szálak hossza és átmérője vizsgálata pl. üveg- vagy szénszálaknál fémporok részecskéi kereksége meghatározása pl. 3D-nyomtatáshoz vagy forrasztáshoz használt fémporok folyási képességére és illeszkedési sűrűségére vonatkozó minőségellenőrzésekor 1

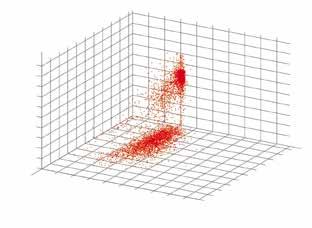

11 Nagy információtartalom nagyteljesítményű technika révén A mérési eredmények diagramok, táblázatok, jellemző mennyiségek vagy digitális fényképek formájában való megjelenítése a legkülönbözőbb felhasználói igényeknek is megfelel. A mért eredmények méretosztályok, gyakorisági vagy sűrűségeloszlások alakjában grafikusan és táblázatosan is megadhatók. A CAMSIZER X2 szoftver lehetővé teszi napi jelentések, trendelemzések, átlagolások elkészítését és még sok minden mást. A megfelelő nemzetközi szabványokra támaszkodva áttekinthető, egyénileg összeállítható mérési jegyzőkönyv készül mindegyik mérésről. Opcionálisan a részecskék mérete vagy alakja eloszlására vonatkozó termékspecifikációk is előírhatók. A mért eredmények és az előírt specifikációk eltérése esetén a szoftver automatikusan figyelmeztető üzenetet küld, pl. ha a mért minta kereksége nem felel meg a követelményeknek. Gyártási folyamatok trendelemzése A minta anyagának akár 4 szabadon választható jellemzője is felügyelhető folyamatosan. Minőségellenőrzés A mért eredmény összevetése a specifikált alsó és felső határértékkel. ÚJ: Particle X-Plorer és 3 D-Cloud szoftvermodul A valós idejű kiértékelés mellett a CAMSIZER X2 szoftver új adatszerkezete lehetővé teszi nagy mennyiségű képi információ " " részecskekönyvtárba történő közvetlen eltárolását. Megadott jellemzőkkel bíró részecskék utólagosan is kiválaszthatók és megjeleníthetők. Hasonló képi adatbankokat ugyan már régóta használnak a mikroszkópi statikus képfeldolgozásban dokumentációs célokra. Ekkor azonban csak csekély számú részecskét analizálnak. A CAMSIZER X2 szoftver viszont milliónyi egyedi részecskét tartalmazó adatbankot dolgoz fel...mérésenként! A részecskék alakját méretükkel vagy detektált térfogatukkal összekapcsoló, már ismert 2-dimenziós megjelenítés mellett a szoftver megengedi a 3-dimenziós ábrázolásokat is, azaz 3 különböző paraméter egyidejű megjelenítését (3D-Cloud). Ezek a pontfelhők lehetővé teszik a minták olyan megkülönböztetéseit is, melyek 2-dimenziós ábrázolásban nem nyilvánvalóak vagy nem elég egyértelműek. Ezenkívül kiválasztott tulajdonságokkal rendelkező részecskék csoportjai választhatók le és értékelhetők ki külön. Így pl. a mintában lévő összes kerek és átlátszó részecske méreteloszlása külön újraszámolható és jeleníthető meg. Transparenz 1,,9,8,7,6,5,4,3,2,1,1,2,3,4,5,6,7,8,9 1, Partikelgröße [mm],1,2,3,4,5,6,7,8,9 1, Breiten-/Längenverhältnis [b/l] -Cloud Üveggolyók és tapadóanyagok keverékéból álló útfelfestés részecskéi paraméterének - méretének, átlátszóságának és szélesség/hosszúság arányának - grafikus ábrázolása Elektrolitikusan leválasztott réz Vízsugárral elporított réz Az összes részecskekép és a hozzájuk tartozó összes mérési paraméter opcionálisan eltárolható a "Particle X-plorer" részecskekönyvtárban. A teljes mérés diagram formájában is megjelenik (jobbra). Solutions in Particle Sizing 11

12 Legfontosabb teljesítményjellemzők 1. Nagy mérési értékkészlet Minta: kávépor A CAMSIZER X2 analizátor szabadalmaztatott 2-kamerás mérési elvének köszönhetően kitűnő felbontást nyújt a finom mérettartományban, de ugyanakkor kiváló mérési statisztikát is biztosít, ami a túlméretes részecskék megbízható kimutatásában bír különös jelentőséggel. Az ábra három különböző őrlöttségű kávémintát mutat. A vörös görbe szűk méreteloszlású, homogén mintát reprezentál, a zöld görbe viszont alul- és túlméretes részecskék nagyobb részarányát mutatja. A kék görbe durva, akár még 1 mm-nél is nagyobb részecskéket is lényegesen nagyobb részarányban tartalmazó keveréktől származik. Ha a kávéporban túl nagy arányú a finomrész, akkor az a kávéfilter eltömődését okozza, a túl sok durvarész miatt pedig elvész a kívánt aroma ill. csökken a kávé "ereje". 3 modul betéttel 9 mérés #1 8 7 mérés #2 mérés # részecskeméret térfogatszázalék 2. Nagy felbontás - szűk méreteloszlások esetén is Minta: l-gyöngy standardok Éppen a szűk méreteloszlások esetén kínál előnyöket az új szabadalmaztatott "split-view" optika. A CAMSIZER X2 nagyobb felbontása a méretfrakciók szélességének még pontosabb meghatározását teszi lehetővé. Még a méréstartomány alsó végén, néhány µm-es tartományban is egyértelműen szétválaszthatók pl. a bimodális keverékek szorosan egymás melletti méretfrakciói. A példa 2,5 µm ill. 5 µm átmérőjű polisztirol latex-gyöngy standard keverékét mutatja rígyakoriság részecskeméret 3. Nagy kimutatási valószínűség és jó reprodukálhatóság Minta: fémporaz alul- és túlméretes részecskék még a legkisebb mennyiségben is kimutathatók - rövid mérési idők esetén is. A nagyobb felbontásnak köszönhetően a kis részecskék alakját is pontosabban lehet megmérni, pl. a µm-nél kisebb részecskék szélesség/hosszúság arányát. Az ábra 3D-nyomtatásnál forrasztóporként vagy más pormetallurgiai eljárásnál használt 5 µm - 2 µm széles méreteloszlású fémporról készült. 3 Részecskeméret Részecskealak térfogatszázalék relatív gyakoriság térfogatszázalék részecskeméret szélesség/hosszúság arány 1

13 4. Részecskealak vizsgálata Minta:katalizátorgolyókA nem gömbalakú, törött részecskék szélesség/hosszúság (b/l) arányuk vagy szimmetriájuk alapján felismerhetők. Egy mérési sorozat ábrája mutatja, hogy mintaadagolás során egyre nő a törött részecskék mennyisége, mivel emelkedik a b/l-görbék törött részekre utaló tartománya. A kiindulási anyag szinte teljesen kerek,,95 fölötti b/l-értékű (vörös görbe). A törött részecskék egyre növekvő részaránya közvetlen módon is leolvasható a b/l=,95 küszöbértéknél. A részecskék fényképe a 9. pontban (14. old.) látható is. térfogatszázalék modul mérés #1 mérés #2 törött mérés #3 mérés #4 mérés # ,4,5,6,7,8,9 szélesség/hosszúság arány kerek 5. Szitálási elemzéssel %-ban kompatibilis eredmények Minta: fluid-ágyas granulátuma szitálási eredmények közvetlenül összehasonlíthatók a CAMSIZER X2 analizátor eredményeivel. Az ábra pl. állati takarmányhoz kevert adalékként használatos, ásványi granulátum mérési eredményeit mutatja modul betéttel A CAMSIZER X2 és a szitálási analízis eredményei tökéletes egyezésének köszönhetően a gyártók és a felhasználók eredményei közvetlenül összevethetők, mérési módszereik különbözősége ellenére is. térfogatszázalék CAMSIZER X2 szitálás részecskeméret 6. Lézerfényszórás eredményeivel való összehasonlítás Minta: granulált italpora dinamikus képfeldolgozás lehetővé teszi többféle "részecskeméret" eloszlásának egyidejű meghatározását, pl. a szélességét (vörös), a hosszúságét (zöld) és az átlagos átmérőjét (kék). A narancssárga görbe lézerfényszórással végzett mérés eredményét mutatja. A lézerfényszórással kapott eredmények közelítőleg a dinamikus képfeldolgozás átlagos átmérőre kapott eredményeivel esnek egybe. Közlebbről vizsgálva azonban lényeges eltérések láthatók: A lézerfényszórás görbéje szélesebb méreteloszlást mutat. Különösen a nagy,,5 mm körüli méretnél "detektál" túlméretes részecskéket, ám a szitálás szerint ilyenek nincsenek a mintákban. A részecskék szélessége eloszlási görbéje azonos a szitálással kapott görbével. A lézerfényszórási mérés alapfeltevése, hogy gömbalakú minden részecske, ezért nem képes különbséget tenni "hossz" és "átmérő" között és csak gömbalak esetén ad helyes eredményt. Az ábra eloszlási görbéi lefutása tipikusak a nem gömbalakú vagy hosszúkás részecskéket tartalmazó mintákra térfogatszázalék szélesség 3 hosszúság azonos területű 2 kör átmérője lézerfényszórás eredménye szitálás eredménye,1,2,3,4,5,6 részecskeméret Solutions in Particle Sizing 13

14 Legfontosabb teljesítményjellemzők 7. Túlméretes részecskék megbízható detektálása Minta: mikrogolyócskák A CAMSIZER X2 analizátor nagy képfelvételi sebességgel és nagyon jó felbontással működő legmodernebb kamerákkal van felszerelve, hogy a minta lehetőleg sok részecskéjét legyen képes detektálni rövid idő alatt. Az ábra túlméretes részecskét különböző részarányban tartalmazó, két minta összehasonlítását mutatja. A minta #2 (vörös) több 2 µm méretű részecskét tartalmaz, mint a minta #1 (,2%). Kis mennyiségű túlméretes részecskék kimutatási valószínűsége kb. 5-szer nagyobb CAMSIZER X2 analizátorral, mint lézerfényszórással relatív gyakoriság modul betéttel 3,8,7 minta #1 minta #2,6,5,4,3,2, részecskeméret 8. Száraz mérés kis részecskékkel is Minta: mikroszemcsés csiszolószer Az X-Jet betéttel finom minták is mérhetők reprodukálhatóan és pontosan. Az ábra a CAMSIZER X2 méréstartománya alsó végébe eső mikroszemcsés SiC csiszolóanyag példáját mutatja. A teljes méreteloszlás 1 µm és 12 µm közé esik. A nagy mélységélességnek, pulzált, ultra-erős fényforrásoknak és rövid megvilágítási időknek köszönhetően még a nagyon gyorsan repülő, csupán mikrométer méretű részecskék is detektálhatók. A csiszolóanyag pontosan definiált finomsága garantálja a koptatás és a felület érdessége optimumát. 3 2 relatív gyakoriság 15 5 modul betéttel mérés #1 mérés # részecskeméret 9. Részecskék egyedi vizsgálata: "Amit látsz is, azt érted meg igazán." Minta: katalizátorgolyók A CAMSIZER X2 szoftver lehetővé teszi egyedi részecskék képei eltárolását és kiértékelését. Az egérgombbal a részecske képére kattintva megjeleníthető annak méretére és alakjára vonatkozó összes adat. Így az eredmények intuitív megértése alakulhat ki a felhasználóban, azaz hogy milyen számértékek tartoznak a jó ill. a rossz részecskékhez. Különösen a módszerfejlesztésnél fontos ez, hogy a görbék alapján megállapított küszöbértékeket viuálisan is ellenőrizzék. Pl. a szoftver képes felismerni az összetapadt részecskéket és a kiértékelésben figyelembe veheti őket vagy ki zárhatja őket. 1

15 . Szálak hossza és átmérője mérése Minta: szálaka nagyobb mélységélességű és megnövelt felbontású új optika egyenletesen éles képeket ad, még a nagyon vékony és hosszú szálakról is. Így a szálak hossza és vastagsága egymástól függetlenül határozható meg gyorsan és reprodukálhatóan. Az ábra kevesebb, mint µm átmérőjű és max. 2,5 mm hosszúságú szálak példáját mutatja. A szálak hosszát és átmérőjét egyetlen méréssel, egyidejűleg méri meg a "split-view" optika. µm µm térfogatszázalék szál vastagsága szál hossza részecskeméret Szitálás, lézerfényszórás, statikus vagy dinamikus képfeldolgozás? Mérési módszerek összehasonlítása Teljesítményjellemző dinamikus képfeldolgozás ztálás ézerszórás Opt. mzó statikus képfeldolgozás nagy mérési értéktartomány rkálhatóság és ismételhetőség szűk eloszlások nagy felbontása részecskealak vizsgálata közvetlen mérési eljárás mérési eredmények más módszerekkelilisek túlméretes részecskék megbízható detektálása rzus, egyszerűen működtethető hver napi rutinmérésekhez egyedi részecskék vizsgálata ++ nagy mérési sebesség, rövid mérési idők Solutions in Particle Sizing 15

16 Specifikációk műszaki adatok Méréstartomány X-Dry modul X-Fall betéttel µm - 8 mm X-Dry modul X-Jet betéttel,8 µm - 5 mm X-Flow modul,8 µm - 1 mm Mérési elv Mérési idő Kamerák száma Mintamennyiség Mérési sebesség Látómező mérete Felbontás dinamikus digitális képfeldolgozás (ISO ) kb. 1-3 perc (kívánt mérési statisztikától függően) 2 <2 mg 5 g (mintától és mérési módtól függően) >3 kép/s kb. 2 x 2 mm,8 µm/pixel Mért jellemzők Részecskeméret legkisebb átmérő, hosszúság, átlagos átmérő, stb. Részecskealak szélesség/hosszúság aránya, szimmetria, kerekség, konvexitás, stb. (ISO ) Készülékadatok Méretek (mag x szél x mély) kb. 58 x 85 x 57 mm Súly (PC nélkül) kb. 5 kg Sűrített levegő nyomás Sűrített levegő fogyasztás kb. 6-8 bar kb l/perc (diszperg.nyomástól függően) A CAMSIZER X2 készülék természetesen rendelkezik CE-jelzéssel és megfelel a vonatkozó előírásoknak és szabványoknak. Az X-Dry modul alapkiépítéséhez ipari porszívó is tartozik. Opcionális kiegésztők ciklon-leválasztó egység 21 CFR Part 11 - kompatibilis szoftver IQ/OQ-dokumentáció GLP/GMP szerint Tartozékok Különböző típusú és anyagú adagolótölcsérek és -csúszdák teszik lehetővé a CAMSIZER X2 illesztését az eltérő folyási képességű és menynyiségű mintákhoz. előnyei A CAMSIZER X2 finom szilárd porok, emulziók és szuszpenziók min. 1 µm méretű részecskéi méretét és alakját kiváló statisztikával képes analizálni. Az egyszerű működtetés, a rövid mérési idők és a különböző diszpergálási eljárások még összetapadó részecskék esetén is lehetővé teszik a rutinszerű alkalmazást nemcsak a (K+F) kutatási feladatokban, hanem a nagy mintaszámmal működő (QC) minőségbiztosítási laboratóriumokban is. Más részecskeméretmérő eljárás, pl. lézerfényszórás vagy fénymikroszkópia módszerétől eltérően a CAMSIZER X2 analizátort a közvetlen képfeldolgozási elv jellemzi, mely a reprezentatív mennyiségű minta analízisét rövid idő alatt teszi elvégezhetővé, még széles méreteloszlás esetén is. Így a nagyobb információtartalom (hosszúság, szélesség, átlagos átmérő és részecskealak) a minta minőségének nemcsak jobb megértését, hanem pl. a kis mennyiségű túlméretes részecskék 5-szor nagyobb valószínűségű kimutatását is lehetővé teszi. kb. 58 mm kb. 57 mm kb. 85 mm Retsch-Allee Haan, Germany Telefon / Telefax / Internet technology@retsch.de Verder Hungary Kft. H-1117 Budapest Budafoki út Telefon gyorgy.manyai@verder.hu Internet A Retsch Technology cég a részecskeanalízis szakértője - készülékek széles választékát kínálja. Szívesen szolgálunk további információkkal dinamikus képfeldolgozás elvén működő száraz és nedves mérésekre képes további analitikai készülékeinkről. A műszaki változtatás és tévedés joga fenntartva /D
