1 Budapesti Műszaki és Gazdaságtudományi Egyetem, Építészmérnöki Kar ÉPÜLETEK VILLAMOS ELLÁTÁSA Komplex 1 és Diploma tervezési segédlet Ez a tervezési segédlet a 2012-ben, Majoros András, Vetési Emil és Filetóth Levente által készített verzió frissítése. Filetóth Levente PhD július

2 TARTALOMJEGYZÉK TERVEZÉSI, SZÁMÍTÁSI FELADAT 3 A TERVEZÉSI, SZÁMÍTÁSI FELADAT BEADANDÓ RÉSZEI 3 1. AZ ÉPÜLET VILLAMOS ELLÁTÁSA A VILLAMOS KÖZMŰ HÁLÓZAT A KISFESZÜLTSÉGŰ (0,4 KV) HÁLÓZAT A KÖZÉPFESZÜLTSÉGŰ (10-20 KV) HÁLÓZAT TRANSZFORMÁTORÁLLOMÁS TELEPÍTÉSÉNEK JELLEMZŐI TRANSZFORMÁTOR ÉPÜLETEN KÍVÜL TÖRTÉNŐ ELHELYEZÉSE TRANSZFORMÁTOR ÉPÜLETEN BELÜL TÖRTÉNŐ ELHELYEZÉSE TARTALÉK ÉS SZÜNETMENTES ÁRAMELLÁTÁS KIESÉSI IDŐTARTAM NAGYSÁGA AKKUMULÁTOROK AGGREGÁTOROK, ROBBANÓMOTOROS ÁRAMFEJLESZTŐK MEGÚJULÓ ENERGIÁT HASZNOSÍTÓ RENDSZEREK AUTONÓM KIALAKÍTÁSÚ NAPELEMES RENDSZEREK HÁLÓZATRA TÁPLÁLÓ NAPELEMES RENDSZEREK AZ ÉPÜLET VILLAMOS TELJESÍTMÉNYIGÉNYÉNEK SZÁMÍTÁSA NEM LAKÓÉPÜLETEK VILLAMOS TELJESÍTMÉNYIGÉNYÉNEK MEGHATÁROZÁSA AZ "E" EGYIDEJŰSÉGI TÉNYEZŐ MEGHATÁROZÁSA P VILÁGÍTÁS : A VILÁGÍTÁS TELJESÍTMÉNYIGÉNYÉNEK MEGHATÁROZÁSA P ÉP.GÉPÉSZET : AZ ÉPÜLETGÉPÉSZET VILLAMOS TELJESÍTMÉNYIGÉNYE P TECHNOLÓGIA : A TECHNOLÓGIA VILLAMOS TELJESÍTMÉNYIGÉNYE LAKÓ- ÉS VEGYES FUNKCIÓJÚ ÉPÜLETEK VILLAMOS TELJESÍTMÉNYIGÉNYÉNEK MEGHATÁROZÁSA VILLAMOS FŐELOSZTÓ, FOGYASZTÁSMÉRŐK HELYIGÉNYE ÉS ELHELYZÉSE MINTA AZ "ÉPÜLET VILLAMOS ELLÁTÁSA" FEJEZET KIDOLGOZÁSÁHOZ AZ ÉPÜLET VILLAMOS ELLÁTÁSA ÉPÍTÉSI HELYSZÍN VILLAMOS KÖZMŰ HÁLÓZATA TRANSZFORMÁTOR ÁLLOMÁS TARTALÉK ÁRAMELLÁTÁS MEGÚJULÓ FORRÁSBÓL ELŐÁLLÍTOTT VILLAMOS ENERGIA VILLAMOS TELJESÍTMÉNYIGÉNY SZÁMÍTÁSA NEM LAKÓPÜLET ESETÉN LAKÓPÜLET ESETÉN VEGYES FUKCIÓJÚ ÉPÜLET ESETÉN VILLAMOS FŐELOSZTÓ, KAPCSOLÓHELYISÉG/SZEKRÉNY HELYIGÉNYE, ELHELYEZÉSE 31 Felhasznált irodalom A segédlet az Épületek villamos berendezései BME, Építészmérnöki Kar jegyzet (szerzők: Kádár Aba, Lantos Tibor, Némethné Vidovszky Ágnes, Vetési Emil, szerkesztette: Majoros András, Budapest, b16008.) felhasználásával készült. 2017, Filetóth Levente PhD filetoth@egt.bme.hu Épületek villamos ellátása: Komplex 1. és Diploma tervezési segédlet 2.

3 TERVEZÉSI, SZÁMÍTÁSI FELADAT Ez a tervezési segédlet a Budapesti Műszaki és Gazdaságtudományi Egyetem, Építészmérnöki Kar hallgatóinak villamos szakági tervkonzultációit segíti. A komplex 1 és a diploma tervek esetében a hallgatóknak engedélyeztetési tervdokumentációt kell elkészíteni. Ennek részeként igazolni és biztosítani kell az épület villamos ellátásának lehetőségét. Ez esetben a villamos szakági konzultáció célja annak meghatározása, hogy az épület villamos ellátása várhatóan milyen módon történik; mennyi az épület villamos teljesítményigénye és ehhez kapcsolódóan milyen helyiségek kialakítása szükséges (ezek a helyiségek megjelennek az engedélyezési tervlapokon, befolyásolják az épület alaprajzát, esetleg homlokzatát, stb.). A komplex 1 és a diploma villamos szakági tervkonzultáció célja tehát az épület villamos ellátáshoz kapcsolódó helyigény és annak elhelyesési feltételeinek meghatározása és jelölése az 1:100 vagy 1:200 léptékű építész tervdokumentációban. A tervezett épület villamos ellátása, a lenti részletezés szerint kidolgozott tanulmány az építész tervekhez csatolt "Épületgépészeti leírás" egy fejezete, ennek ajánlott címe: "Az épület villamos ellátása". A tervezési, számítási feladat beadandó részei 1. Az épület villamos ellátás lehetőségeinek meghatározása: a vázlatterv kidolgozásával együtt készítendő az adott helyszín, közműellátottság, funkció és a tervezési program alapján. kw 2. Az épület villamos teljesítményigényének meghatározása: a épületben található villamos berendezések (világítás, gépészet technológia) teljesítményigényének összesítése. 3. Az épület villamos ellátásához szükséges helyiségek meghatározása és jelölése az építész tervdokumentációban: elosztó-, kapcsoló- és mérőhelyiségek; transzformátor-, aggregátor-, akkumulátor helyigények. Épületek villamos ellátása: Komplex 1. és Diploma tervezési segédlet 3.

4 1. AZ ÉPÜLET VILLAMOS ELLÁTÁSA Ez a feladatrész a vázlatterv kidolgozásával készítendő az adott helyszín, közműellátottság, funkció és a tervezési program figyelembevételével. Az épület várható villamos ellátásának módja függ 1.1. az építési övezet, telek ill. helyszín villamos közmű hálózat jellemzőitől, 1.2. transzformátor állomás telepítésének szükségességétől, 1.3. a tartalék- és szünetmentes áramforrások szükségességétől, 1.4. a megújuló energiát hasznosító rendszerek (szélerőmű, vízturbina, napelemek) jellemzőitől A villamos közmű hálózat Az épület ellátása a környezetében lévő villamos közmű hálózatról történik. A helyszínén rendelkezésre álló villamos infrastuktúra tulajdonságairól az áramszolgáltató ügyfélszolgálata adhat pontos tájékoztatást. Ennek hiányában - a hallgatói tervek kidolgozása során - az építési terület villamos közműhálózatának jellemzőinek meghatározásában a villamos konzulens tud segítséget nyújtani az építési telek környezetét és beépítettségét figyelembe véve (belváros, külváros, vidék, esetleg településen kívüli fekvés). A hallgatói tervek kidolgozása során az épületek jellemzően kisfeszültségű ellátást igényelnek, mert a villamos berendezések kisfeszültségről (0,4 kv azaz 400/230 V feszültségű hálózatról) üzemelnek. A környezet jellegéből és beépítettségéből lehet következtetni az adott területet ellátó kisfeszültségű (0,4 kv) és középfeszültségű (10-20 kv) elosztóhálózat fajtájára. Meghatározható az, hogy az épület villamos ellátásának tápponja szabadvezeték- vagy földkábelhálózat A kisfeszültségű (0,4 kv) hálózat A szabadvezeték oszlopkon vezetett szigetelt vagy szigeteletlen vezetéket jelent. Az áramszolgáltató utcai, közcélú elosztóhálózata 0,4 kv-os kisfeszültségű hálózat, amely: sűrűn beépített, belvárosi környezetben mindig föld alatti kábelhálózat, ritkán beépített, külvárosi és vidéki környezetben általában oszlopokon vezetett szabadvezeték-hálózat. Helyszíni szemle segíthet annak meghatározásában, hogy adott esetben milyen a rendelkezésre álló villamos hálózat. Ha az utcán nem látható szabadvezeték, akkor a közcélú hálózat föld alatti kábelhálózat. Épületek villamos ellátása: Komplex 1. és Diploma tervezési segédlet 4.

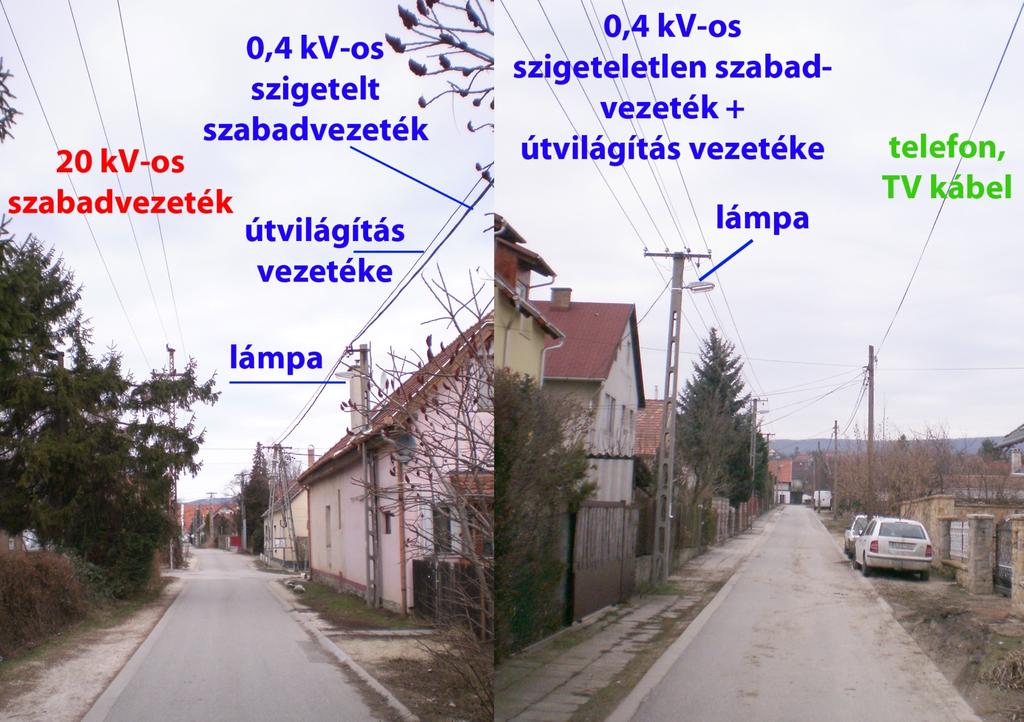

5 1. ábra: 0,4 kv-os szabadvezeték jellemzői A 0,4 kv-os szabadvezeték jellemzői (1. ábra): az oszlopokon rendszerint közvilágítási lámpák is vannak, szigeteletlen vezetékek esetén, ha az oszlopokon van lámpa, akkor 5 vezeték, ha nincs akkor 4 vezeték van, szigetelt szabadvezeték esetén, ha az oszlopokon van lámpa, akkor egy vastagabb és egy vékonyabb vezeték fut egymás mellett. Kisfeszültségű közcélú hálózat - föld alatt vagy szabadvezetéken - minden település, minden utcájában van. A kisfeszültségű hálózatot olyan transzformátor táplálja, ami középfeszültségű hálózatról üzemel. A tervezett épület akkor látható el közvetlenül a 0,4 kv-os kisfeszültségű hálózatról, ha az épület számított villamos teljesítménye (2. fejezet) kisebb vagy összemérhető az adott kisfeszültségű hálózat szabad kapacitásával (szakági konzulenssel egyeztetendő). Ellenkező esetben az épület villamos ellátását tarnszformátor kiépítésével a közelben található középfeszültségű hálózatról kell biztosítani. Épületek villamos ellátása: Komplex 1. és Diploma tervezési segédlet 5.

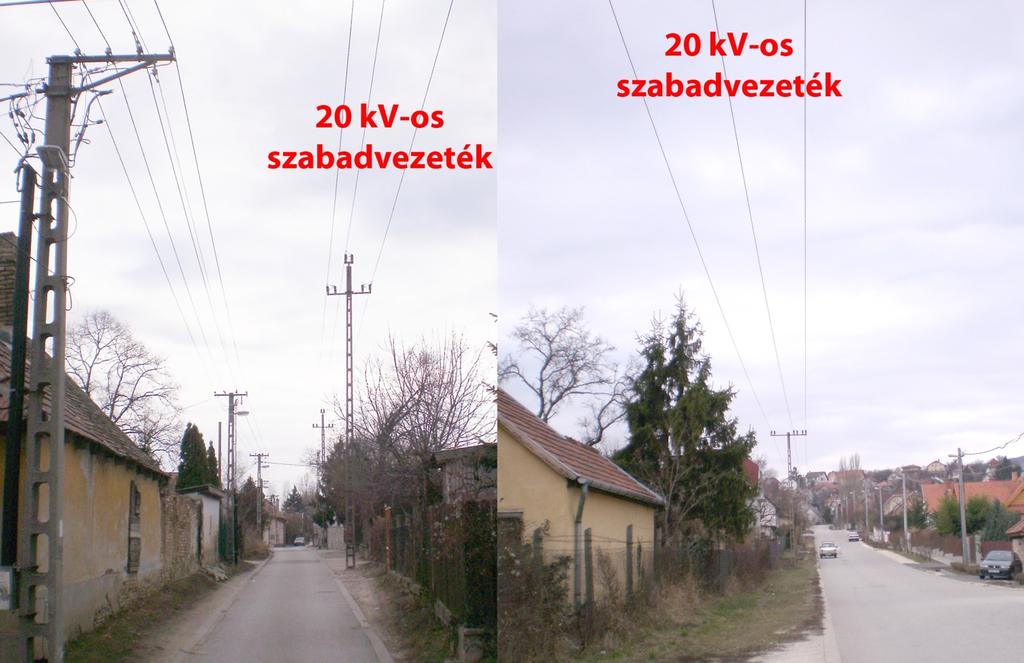

6 A középfeszültségű (10-20 kv) hálózat A közcélú kisfeszültségű elosztóhálózat kialakítási módjából következik a középfeszültségű hálózat kialakítása és feszültsége a következők szerint: sűrűn beépített, belvárosi környezetben a középfeszültségű hálózat is mindig föld alatti kábelhálózat és feszültsége 10 kv, ritkán beépített, külvárosi és vidéki környezetben a középfeszültségű hálózat - a kisfeszültségű hálózathoz hasonlóan - oszlopokon vezetett szabadvezeték hálózat és feszültsége 20 kv. A szabadvezeték ez esetben oszlopokon vezetett, nem szigetelet vezeték. 2. ábra: 20 kv-os szabadvezetékek jellemzői A 20 kv-os szabadvezeték jellemzői (2. ábra): minden esetben 3 szigeteletlen vezetékből áll, a vezetékeket 4 sapkás szigetelő tartja az oszlopokon, az oszlopok kb. 1,5-ször magasabbak, mint a kisfeszültségű hálózat oszlopai. Középfeszültségű hálózat nincs a település minden utcájában, de feltételezhető, hogy bármelyik utcától néhány száz méteren belül rendelkezésre áll ilyen. Ha az épület villamos teljesítményigénye (2. fejezet) meghaladja a kisfeszültségű hálózat szabad teljesítnényét, az épületet a közelben levő középfeszültségű hálózatról kell ellátni transzformátor állomás kiépítésével (szakági konzulenssel egyeztetendő). Épületek villamos ellátása: Komplex 1. és Diploma tervezési segédlet 6.

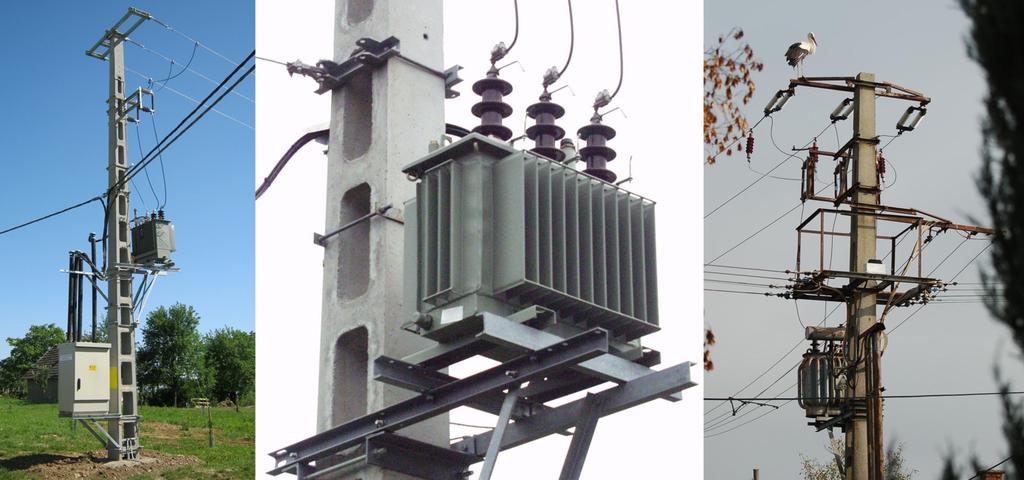

7 1.2. Transzformátorállomás telepítésének jellemzői Az épület teljesítményigényének (2. fejezet) függvényében szükségessé válhat újonnan telepített transzformátorállomás kiépítése akkor, ha nem áll rendelkezésre elegendő szabad teljesítmény a meglevő, kiépített kisfeszülstégű hálózaton. A konzultáció keretei között előreláthatóan transzformátorállomás telepítésével kell számolni akkor, ha az épület sűrűn beépített vagy belvárosi környezetben található és a teljesítményigénye nagyobb, mint kw, az épület ritkán beépített, külvárosi vagy vidéki környezetben található és a teljesítményigénye nagyobb, mint kw. A transzformátorállomás szükségességét, elhelyezését és méreteit a szakági konzultáció során kell eldönteni ill. meghatározni! A transzformátorállomás hálózati csatlakozásainak kialakítása és elhelyezése többféle lehet: egyrészt függ attól, hogy milyen középfeszültségű (10 kv-os kábel- vagy 20 kv-os szabadvezeték-) hálózatra csatlakoztatható, másrész függ attól, hogy épületen belüli vagy kívüli elhelyezésre van lehetőség, illetve szándék Transzformátor épületen kívül történő elhelyezése A sűrűn beépített, belvárosi környezetben a középfeszültségű és kisfeszültségű közcélú vezetékek föld alatti kábelhálózatok, itt 10/0,4 kv-os transzformátorállomást kell kialakítani a földfelszín felett vagy alatt. Építettházas transzformátorállomások (3. ábra) esetében biztosítanunk kell annak utcáról - közterületről - teherautóval történő megközelítését. Ha az építési telken belül erre nincs lehetőség, akkor az épület közelében található szabad közterületen kell a transzformátorállomás kiépítését kezdeményezni. Épületek villamos ellátása: Komplex 1. és Diploma tervezési segédlet 7.

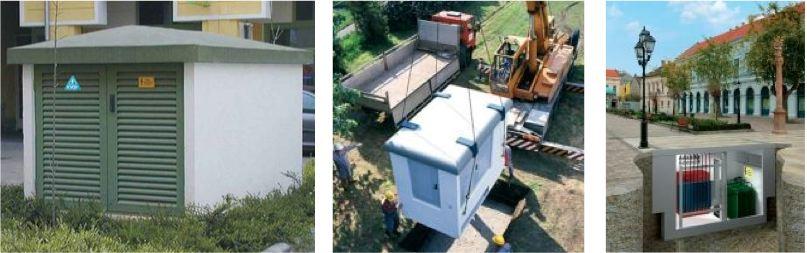

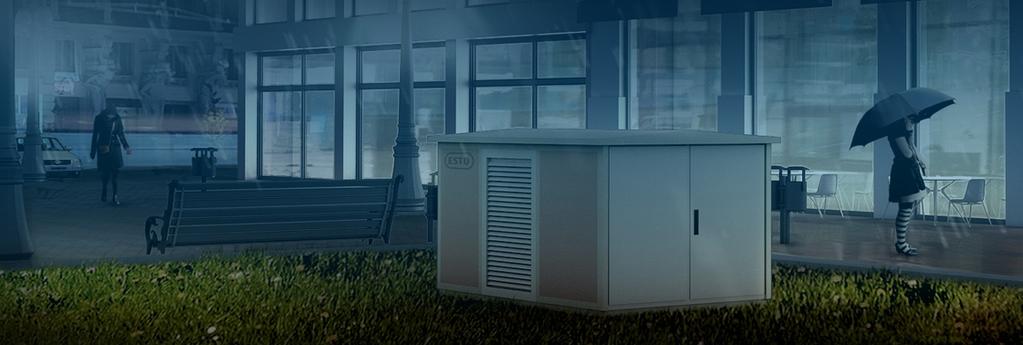

8 3. ábra: Épületen kívül elhelyezett, előregyártott transzormátorállomások Építettházas transzformátorállomás kialakítása akkor indokolt, ha az épület közelében nem kívánatos a szabadvezeték-hálózat kiépítése. Ennek telepítése esetén: jelölni kell a transzformátorállomás telepítési helyét, jelölni kell a kisfeszültségű betápláló kábel nyomvonalát a transzformátorháztól az épület főelosztójáig, helyszínrajzon jelölni kell a transzformátorállomás szállítására használható, teherautóval járható útvonalat. A ritkán beépített, külvárosi és vidéki környezetben az ún. 20/0,4 kv-os a transzformátorállomás 20 kv-os szabadvezeték-hálózatról kap ellátást. Ilyen környezetben tehát a középfeszültségű és - általában - a kisfeszültségű hálózat is a földfelszín felett, oszlopokon vezetve (4. ábra), látható nyomvonalakon nyer kialakítást. Itt 20/0,4 kv-os transzformátorállomást kell kialakítani, általában a közterületen. 4. ábra: Épületen kívül elhelyezett oszloptranszormátor-állomások Épületek villamos ellátása: Komplex 1. és Diploma tervezési segédlet 8.

9 Transzformátor épületen belül történő elhelyezése Épületen belüli transzformátorállomás kialakítása akkor lehet indokolt, ha az épület közelében nem kívánatos a szabadvezeték-hálózat kiépítésre és nincs hely építettházas egység elhelyezésére sem, illetve ezt a döntést egyéb tervezési és/vagy járulékos költségek, helyi szabályzatok, előírások is befolyásolhatják. Épületen belüli transzformátorállomás tervezése esetén: jelölni kell a transzformátorkamra helyét - a lenti előírások betartásával, jelölni kell a transzformátor betápláló 10 vagy 20 kv-os kábel nyomvonalát, helyszínrajzon jelölni kell a transzformátorállomás szállítására használható, teherautóval járható útvonalat (amennyiben az nem meglevő közút). A transzformátorkamrát az épületen belül úgy kell kialakítan, hogy természetes hűtése megoldott legyen. A transzformátorok különböző névleges teljesítménnyel készülnek, a szokásos értékek 200 kva, 400 kva, 630 kva. Minél nagyobb a transzformátor teljesítménye, annál nagyobb odafigyelést igényel hűtésük biztosítása. A gyakorlatban a 630 kva az a teljesítményhatár, amely esetben a hűtés külön méretezés nélkül, megfelelő kamra kialakításával megoldható. Ezért általános esetben a transzformátor kamrákat 630 kva teljesítményű egységre méretezik. Egy 630 kva-es transzformátor méretei: 140 x 95 x 160 cm, tömege: 2000 kg. A transzformátorállomás épületen belüli elhelyezésének további előírásai: az épület földszintjén, vagy első pinceszintjén helyezhető el, egyik fala az épület külső határoló fala kell, hogy legyen, a transzformátorkamra alapterülete kb. 10 m 2, a transzformátorkamra belmagassága legalább 2,6 m. Ha a transzformátorkamra a földszintre kerül, akkor egyetlen szabadba nyiló ajtóval kell ellátni, ami a transzformátor szállításra, karbantartásra és ellenőrzésre is szolgál (5. ábra). Amennyiben, a transzformátorkamra pinceszintre kerül (6. ábra), úgy a külső fal menti oldalánál 1,4 m széles telepítő aknát kell kialakítani. Erre az aknára nyilik a transzformátor szállítására szolgáló ajtó. A pincefolyosóról kifelé nyíló ajtót is kell tervezni a karbantartó, ellenőrző személyzet bejutásának biztosítására. Épületek villamos ellátása: Komplex 1. és Diploma tervezési segédlet 9.

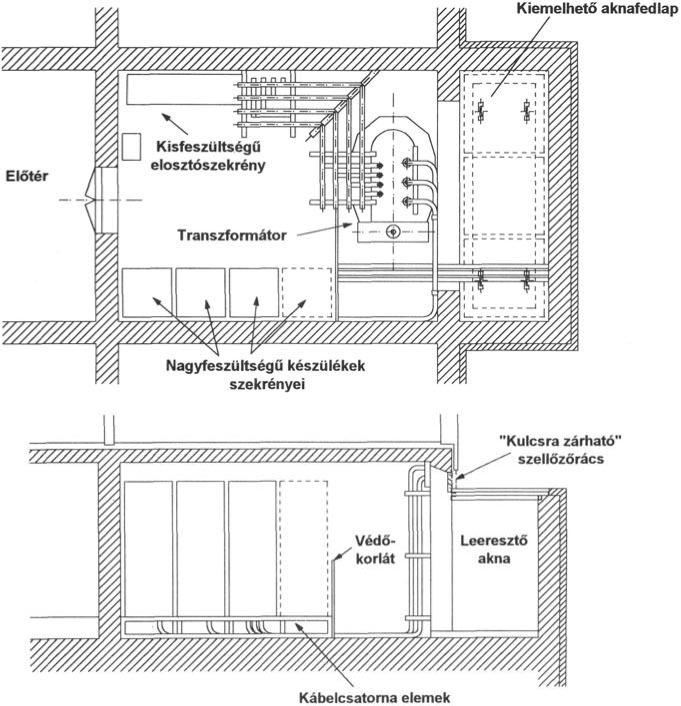

10 5. ábra: 630 kva-es transzformátorállomás alaprajzi elrendezési lehetőségei (a bejelölt 1400 mm a leeresztő akna kisebb mérete!) 6. ábra: Pincében kialakított 630 kva-es transzformátorállomás alaprajza és metszete Épületek villamos ellátása: Komplex 1. és Diploma tervezési segédlet 10.

11 1.3. Tartalék és szünetmentes áramellátás Amennyiben az áramszolgáltatás kimaradása életveszélyt okoz (pl. kórházak, repültőterek, bányaüzemek, stb. esetében), továbbá, ha a rövidebb-hoszabb feszültségkimaradásnak jelentős vagyoni kár a következménye (pl. vegyiüzemek, állattartó-telepek, telekommunkációs központok, stb. esetében), továbbá ha közbiztonsági veszélyhelyzet adódhat (pl. tűzoltóság, robbanásveszélyes üzemek, stb. esetében), akkor helyi tartalék áramforrás kiépítéséről is gondoskodni kell. A fenti előírásokon túl tartalák áramforrás biztosítása lehet beruházói igény is (pl. irodaházak, stb. esetében). Tartalék áramellátás szükségességét és a kapcsolódó helyigényt konzultáció során kell eldönteni ill. meghatározni! A tartalék áramellátás akkor lép működésbe, amikor az üzemi áramellátás kimarad. Az alábbi két fő szempont határozza meg a tartalék áramellátás kialakításának jellemzőit. Azon berendezések villamos teljesítményigénye, amelyek részére tartalék áramellátást kell biztosítani (lásd 2. fejezet). Az üzemi áramellátás kiesése és a tartalék áramellátás belépése közötti maximálisan megengedhető időtartam nagysága (azaz mennyi ideig lehet működésképtelen a berendezés) Kiesési időtartam nagysága A megengedhető kiesési időtartam mértékét figyelembe véve, csoportonként kell megállapítani a tartalék áramellátás(ok) teljesítményigényét és módját. Egyes berendezések saját beépített tartalék áramforrással készülhetnek, mint például a menekülési útvonaljelző irányfény lámpák. Ezek esetében nem szükséges tartalék áramellátást biztosítani. Vannak olyan berendezések, amelyek működésképtelensége rövidebb-hosszabb ideig tolerálható (pl. hűtőszekrények, mozgólépcsők, akváriumok, stb.) és vannak olyan berendezések, amelyek megszakítás nélküli (azaz szünetmentes) villamos ellátást igényelnek (számítógépek, irányfények, stb.). A kiesési időtartam mértéke alapján a tartalék áramforrásokat két fő csoportra oszthatjuk: akkumulátorok (szünetmentes áramellátás), aggregátorok, robbanómotoros áramfejlesztő berendezések. Épületek villamos ellátása: Komplex 1. és Diploma tervezési segédlet 11.

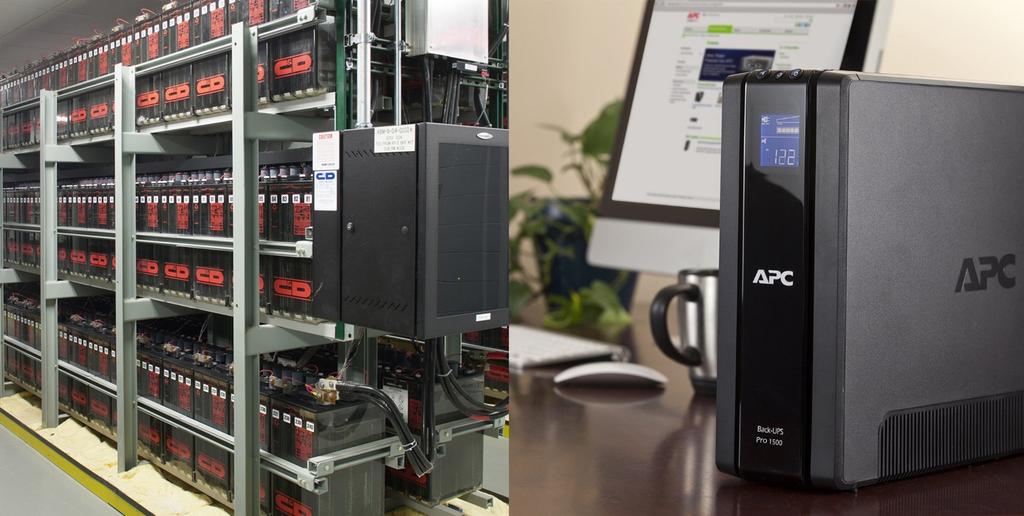

12 Akkumulátorok A folyamatos, azaz "szünetmentes ellátási igényt kielégítő (tehát századmásodperc átkapcsolási időtartamú) tartalék áramforrások csak akkumulátor telepek lehetnek inverterrel (váltóirányítókkal) kiegészítve. Az akkumulátorok jellemzően rövid áthidalási időtartamig kisebb teljesítmények biztosítására alkalmasak. Jellemzően pár percig képesek pár kilowatt szolgáltatására, ezt viszont "szünetmentesen" képesek biztosítani. Számítógépes munkaállomások (számítógép és monitor) helyi szünetmentes áramellátására jól használhatóak az "asztali" akkumulátorok. 7. ábra: akkumulátor telep ill. "asztali" akkumulátor A kis teljesítményű akkumulátorok VA teljesítményt képesek biztosítani. Méretük: kb. 43 x 63 x 16 cm, tömegük kb kg. Teljesítmény [VA] Méretek [mm] A H B m Tömeg [kg] 8. ábra: Kis teljesítményű szünetmentes egységek teljesítménye, mérete és tömege. Épületek villamos ellátása: Komplex 1. és Diploma tervezési segédlet 12.

13 A nagyteljesítményű akkumulátorok kva teljesítményt képesek biztosítani percig. Méretük: kb. 120 x 220 x 80 cm, tömegük kb kg. Az akkumulátortelepek teljesítménye és működési időtartama az akkumulátoregységek számától és teljesítményétől függ. A szokásos időtartam kb. 10 perctől néhány óra nagyságrendig terjedhet. Az akkumulátorok tárolására jól szellőztethető, száraz és hűvös helyiséget kell kialakítani, amelynek hőmérsékletét +5 és +30 C között kell tartani. Az akkumulátorok töltéséről külön helyiségben elhelyezendő töltőegység szolgál. Nem szabadtérbe nyíló ajtajú akkumulátorhelyiség előtt min. 1,5 m 2 -es előteret kell kialakítani. Teljesítmény [kva] Méretek [mm] Tömeg [kg] A H B m ábra: Nagy teljesítményű szünetmentes egységek teljesítménye, mérete és tömege A szünetmentes áramforrások mérete és súlya széles határok között változhat, ezért nem minden esetben szükséges külön helyiséget kialakítani elhelyezésükre. A nagyteljesítményű szünetmentes egységek elhelyezésére indokolt külön helyiséget kialakítani. A helyiségben min. 0,8 m-es szabad, ellenőrző sávot kell biztosítani. Gyártók, termékek: Legrand APC UPS Power EATON Épületek villamos ellátása: Komplex 1. és Diploma tervezési segédlet 13.

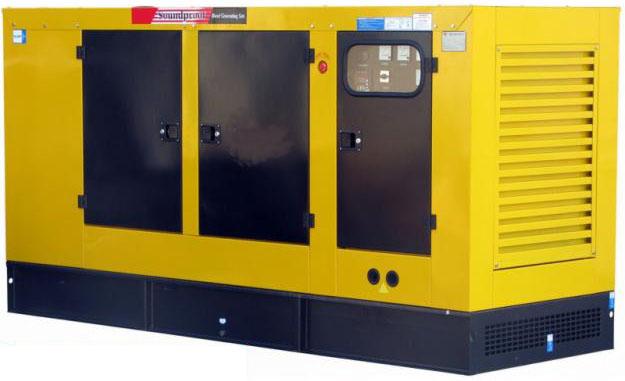

14 Aggregátorok, robbanómotoros áramfejlesztők A robbanómotoros áramfejlesztők, aggregátorok (6. ábra) hoszabb áthidalási időtartamú, nagyobb teljesítmények biztosítására alkalmasak. Ezek automatizált indítás esetén a közepes szünetidő igényét (15 másodperc, vagy annál rövidebb), vagy a hosszú szünetidőt is megengedő igényt (15 másodpercnél hosszabb) is ki tudnak elégíteni, de kézi indítás esetén perc is lehet az indítási (átkapcsolási) időtartam. Az áthidalási időtartamuk hosszú, akár napokon keresztül is működőképesek üzemanyag-utánpótlás nélkül. A robbanómotoros áramfejlesztő berendezések mellé akkor szükséges akkumulátortelepet is építeni ha nagy villamos teljesítményt szünetmentes ellátását kell biztosítani (pl. irodaépületek, kórházak, stadionok, egyes középületek, stb.). 10. ábra: Robbanómotoros áramfejlesztő berendezések Az aggregátor meghajtó motorja dízel- vagy gázmotor, áramfejlesztője 1 vagy 3 fázisú generátor. Készülhet nyitott vagy zárt kivitelben, ez utóbbiak kisebb zajforrást jelentenek. Automatikus indítással kb. 15 másodperc alatt állnak rendelkezésre, kézi indítás esetén ez az idő kb. 10 perc nagyságrendű. Az aggregátorok különböző névleges teljesítményre készülnek. Üzemidejük nem korlátozott. Épületek villamos ellátása: Komplex 1. és Diploma tervezési segédlet 14.

15 Az épületbe telepített dízelaggregátor teljesítménye 20 és 1600 kva között várható. Méreteiket és tömegeiket nyitott/zárt formában közöljük a teljesítmény függvényében: 20 kva méret: 130/140 x 70/90 x 70/90 cm, tömeg: 300/400 kg, 100 kva méret: 210/280 x 70/100 x 140/150 cm, tömeg: 1200/1600 kg, 700 kva méret: 400/580 x 160/180 x 230/250 cm, tömeg: 6000/7000 kg, 1600 kva méret: 500/ 800 x 180/210 x 230/350 cm, tömeg: 9000/ kg. Az aggregátorhelyiség alapterületi igénye 20 kva teljesítmény esetén: 4 m x 6 m, 1600 kva teljesítmény esetén: 5 m x 12 m. Az aggregátor-gépegység épületen belül mindig külön helyiségben kell, hogy legyen. A helyiség kialakítása során: rezgéscsillapító, simított betonlapot kell statikailag méretezni, az ajtókat, falakat célszerű zajszigetelő burkolattal ellátni, felszedhető tetejű padlócsatornát kell kialakítani a villamos kábelek, a dízelés kenőolaj-, valamint a hűtővízvezetékek számára, gondoskodni kell a kipufogógáz elvezetéséről. A helyiség méreteit alapvetően az aggregátor-gépegység névleges teljesítménye és az abból következő méretei határozzák meg. Az aggregátor-helyiségbe kell hogy kerüljön: maga a robbanómotoros gépegység, az automatikus üzemi- és tartalékhálózati átkapcsoló egység, a napi üzemanyagtartály, az automatikus indításhoz szükséges akkumulátor. Ezeken túlmenően szükséges külső üzemanyagtároló-tartályok elhelyezésére is. A aggregátor tartalékáramforrást lehetőleg az épület főelosztó helyisége mellé kell telepíteni. Az aggregátor-helyiség kialakításával kapcsolatos igények az alábbiak: a helyiséget az épület külső fala mentén célszerű elhelyezni, mert ez nyújt lehetőséget a gépegység szállítására, továbbá a hűtő szellőzés egyszerű biztosítására, valamint a kipufogógázok kivezetésére, számításba kell vennia várható zajhatást, számításba kell venni a gépegység nagy súlyát. Épületek villamos ellátása: Komplex 1. és Diploma tervezési segédlet 15.

16 Az aggregátorhelyiség alapterület igénye: 20 kva-es egység: 4 m x 6 m, beszívó és kifúfónyílások mérete kb. 1,8 m 2, 1600 kva-es egység: 5 m x 12 m, beszívó- és kifúfó-nyílások mérete kb. 10 m ábra: Épületben kialakított dízelmotoros aggregátorberendezés alaprajza és metszete Gyártók, termékek: CAT Honny Power Champion Power Equipment Épületek villamos ellátása: Komplex 1. és Diploma tervezési segédlet 16.

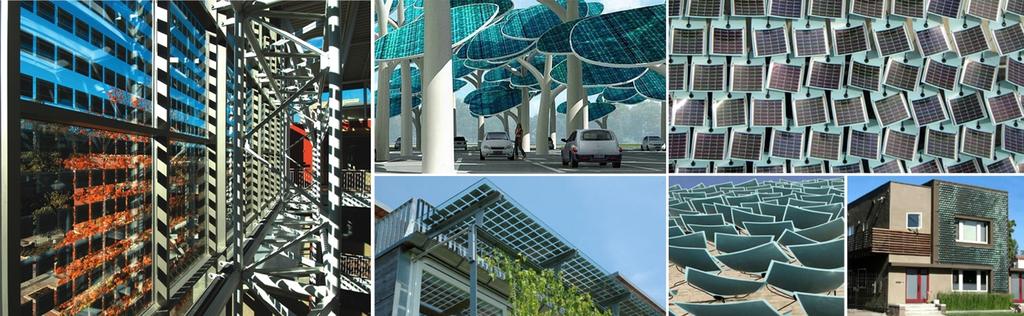

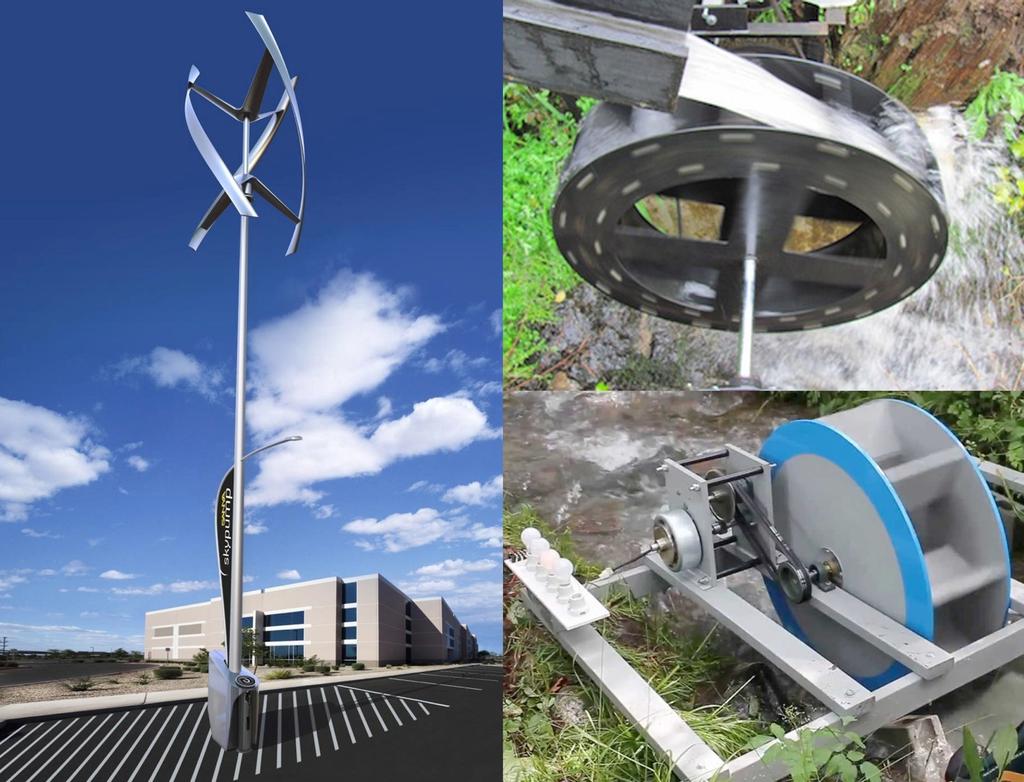

17 1.4. Megújuló energiát hasznosító rendszerek A napenergiát hasznosító fotovillamos (PV azaz "Photo Voltaic") panelek, "napelemek" telepítése ajánlható és használható legkönyebben az épület saját villamos táppontjaként. E mellett "háztartási méretű kiserőművek" (HMKE, pl. szélerőművek és vízturbániák használata is ajánlható. 12. ábra: Háztartási méretű szélerőmű és vízturbina A fotovillamos elemek a Nap sugárzási energiáját közvetlenül alakítják át villamos energiává. A napelemek alapanyaga félvezető, az energiaátalakítás ebben a félvezető alapanyagban játszódik le. Az egyedi napelem-modulokat (125x125 mm) a felhasználás igényeinek megfelelően nagyobb egységekbe, panelekbe szerelik. Szokásos névleges feszültségük 12 V vagy 24 V. A napelem egyenfeszültséget állít elő, ezért az épület kisfeszülségű 400/230V, 50Hz váltakozó feszültségű hálózatához történő csatlakozásához feszültségátalakító un. "inverter" alkalmazása szükséges (kb. 20 x 15 x 35 cm). A fotovillamos áramforrást tehát "napelem"- panelek és feszültségátalakító egységek "inverterek" alkotják. Épületek villamos ellátása: Komplex 1. és Diploma tervezési segédlet 17.

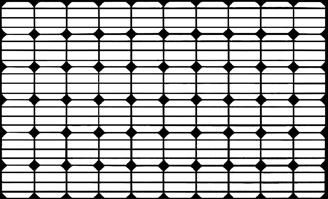

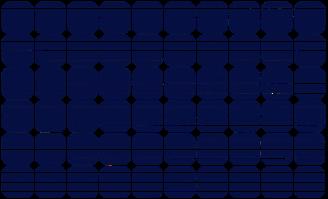

18 Egy fotovillamos panel jellemző mérete kb. 80 cm x 150 cm, vastagsága kb. 4-6 cm, súlya kb kg, csúcsteljesítménye 280 W (polikristályos szilícium napelem esetén). A napelem optimális dőlésszögét a felhasználási időszak figyelembe vételével lehet meghatározni. Hazánkban, déli tájolás esetén, elsősorban nyári használatot feltételezve az optimális dőlésszög ; elősorban téli felhasználás esetén az optimális dőlésszög ; egész éves használatot feltétlezve kb ábra: Napelemek elhelyezése nyeregtetőn és lapostetőn A napelem-rendszerek két fő csoportba sorolhatóak: autonóm (avagy ún. szigetüzemű) napelemes rendszerek és hálózatra tápláló napelemes rendszerek Autonóm kialakítású napelemes rendszerek Az autonóm (azaz a szigetüzemű) napelemes rendszerek esetében a megtermelt energiát helyben kell tárolni, amit elsősorban akkumulátorok segítségével lehet megvalósítani, amelyek részére az épületen vagy az építési telken belül helyiséget kell biztosítani. A fotovillamos áramforrásban rejlő lehetőségeket mutatja, hogy egyetlen 1,5 kw os hajszárító teljesítményigényét több mint 10 m 2 felületű fotovillamos panel tudja fedezni a nappalok azon tört részében, amikor a panel csúcsteljesítményt szolgáltat. Olyan helyeken azonban, ahol a közműhálózat nagyon messze van (több km nagyságrend) és egyetlen épület igényel ellátást - például egy turistaház vagy kisteljeítményű mérőállomás-, akkor indokolt lehet fotovillamos áramforrás (panel + inverter + akkumulátortelep) használata. Ilyen esetben arra kell törekedni, hogy az épület villamos teljesítményigénye a lehető legkisebb legyen. Épületek villamos ellátása: Komplex 1. és Diploma tervezési segédlet 18.

19 Az autonóm rendszerek egyik előnye az, hogy a megtermelt energia az akkumulátorokban raktározva rendelkezésre áll bármikor, e mellett pedig villanyszámlát sem kell fizetnünk. A rendszer egyik hátránya a tárolt energia kimeríthetősége: télen kevesebb a napsütés, így a megtermelt villamos energia is kevesebb. Mindez olyan használatot, illetve épületfunkciót is feltételez, ahol lehetőség van a beérkező energia mennyiségének és a felhasználás időbeliségének összehangolására (pl. csak akkor használhatjuk a villamosüzemű finn-szaunát, ha süt a Nap) Hálózatra tápláló napelemes rendszerek Ha az épület vilamos ellátása közműhálózatról megoldható, akkor a fotovillamos áramforrás telepítése olyan hosszútávú plusz befektetés, amit nem gazdaságossági meggondolás indokol. Ebben az esetben a fotovillamos áramforrás a közmű- hálózattal kapcsolatban áll, azaz ha nagyobb a fotovillamos panel teljesítménye, mint az épület pillanatnyi igénye, akkor a fölösleges teljesítményt visszatáplálja a közműhálózatra, ha az épület pillanatnyi igényénél kisebb a panel teljesítménye, akkor a különbséget a közműhálózat biztosítja. Ilyen esetekben, a szokásostól eltérően kell kialakítania a fogyastásmérést is. A hálózatra tápláló rendszerben lévő fogyasztásmérő mindkét irányban mér, azaz a nyári félévben a termelési irányú mérés (visszaforgás) jellemzőbb, amelyet a téli félévben fogyaszthatunk el. Jelen rendszer hátránya az, hogy ha az áramszolgáltatás szünetel, akkor sem vételezni, sem termelni nem tudunk. A rendszer előnye az, hogy nincs szükség akkumulátorok telepítésére ill. karbantartására. 14. ábra: Fotovillamos elemek beépítési lehetőségei Épületek villamos ellátása: Komplex 1. és Diploma tervezési segédlet 19.

20 Gyártók, termékek: Canadian Solar o Canadian Solar CS6K-M-280 (280W mono) napelem (adatlap, PDF) o Canadian Solar CS6P-P-260 (260W poly) napelem (adatlap, PDF) o Canadian Solar CS6P-P-265 (265W poly) napelem (adatlap, PDF) o Canadian Solar CS6P-P-270 (270W poly) napelem (adatlap, PDF) LG o LG MonoX-2 S1C-L4 285 (mono, 285Wp) napelem (adatlap, PDF) o LG NeoN N1C-G4 (mono, 320Wp) napelem (adatlap, PDF) Sharp o Sharp ND-RC255 (255Wp poly) napelem (adatlap, PDF) o Sharp ND-RC260 (260Wp poly) napelem (adatlap, PDF) o Sharp ND-RJ265 (265Wp poly) napelem (adatlap, PDF) Trina Solar o Trina Solar Honey 260Wp (TSM-PC05A) napelem (adatlap, PDF) o Trina Solar Honey 265Wp (TSM-PD05) napelem (adatlap, PDF) o Trina Solar Honey 270Wp (TSM-PD05) napelem (adatlap, PDF) o Trina Solar Honey 275 Wp (TSM-DD05A.08 (II), mono) napelem (adatlap, PDF) o Trina Solar Smart 265Wp TSM-DC05A.082 (mono) (adatlap, PDF) Energo o Épületek villamos ellátása: Komplex 1. és Diploma tervezési segédlet 20.

21 2. AZ ÉPÜLET VILLAMOS TELJESÍTMÉNYIGÉNYÉNEK SZÁMÍTÁSA Az épületek villamos teljesítményigényének meghatározását az alábbi csoportokra osztva kezelhetjük: Nem lakóépületek: ezekben nincs lakás vagy lakóegység (pl. áruház, múzeum, sportcsarnok, gyárak, stb.). Lakó- és vegyes funkciójú épületek: ezekben egy vagy több lakóegység van (pl. lakóház, társasházak, bérházak, szállodák, kollégiumok, földszinten középület, emeleten lakás kialakítású egységek stb.). Azok az épületek, amelyekben a lakások és az egyéb funkciójú egységek (iroda, üzlet, műhely stb.) is helyet kapnak, értelemszerűen vegyes rendeltetésűek lesznek Nem lakóépületek villamos teljesítményigényének meghatározása A nem lakóépületek" egyidejű villamos teljesítményigényét az alábbi összefüggés segítségével határozzuk meg: em lakó = e * (P világítás + P ép.gépészet + P technológia ) Az "e" egyidejűségi tényező meghatározása e Az "e" egyidejűségi tényező értéke az épület funkciója, a villamos berendezések mennyisége (darabszáma) és teljesítményigénye függvényében, 0,6... 1,0 tartományban változik. Az egyidejűségi tényező értékét minden esetben ajánlott szakági konzulenssel is egyeztetni. Hozzávetőleges "e" értékek: Családi házak ill. < 500 m 2 alapterületű (kevés darabszámú villamos fogyasztóval rendelkező épületek) esetében e = 1, m 2 alapterületű épületek esetében e = 0, m 2 alapterületű épületek esetében e = 0, m 2 alapterületű épületek esetében e = 0,7 > m 2 alapterületű épületek esetében e = 0,6 Nagy mennyiségű ill. magas villamos teljesítmény igényű fogyasztók esetében (pl. villamos kemencék kerámiaműhelyben, stb.) a fentiekhez képest eltérő "e" érték használata is indokolt lehet. Épületek villamos ellátása: Komplex 1. és Diploma tervezési segédlet 21.

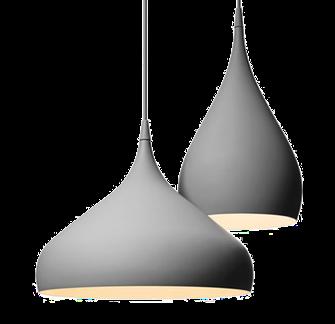

22 P világítás : a világítás teljesítményigényének meghatározása Az épület egyes helyiségei az eltérő funkciók miatt különböző megvilágítást igényelnek. A kívánt üzemi világítás különböző fajlagos teljesítménnyel p (W/m 2 ) biztosítható. A világítás teljesítményigényének meghatározása során minden A (m 2 ) helyiség alapterületét szorozzuk a funkciójából következtethető p (W/m 2 ) fajlagos teljesítményigénnyel a következő összefüggés szerint: P világítás = (Sp * A) / 1000 A [m 2 ]: a közel azonos látási igényű helyiségek alapterülete, p [W/m 2 ]: a belsőtéri üzemi világítás fajlagos villamos teljesítményigénye: kis látási igény: 5 W/m 2 (pl.: közlekedőterület, tartózkodó, pihenőhely, öltöző, mosdó, WC, raktár, szellőzőgépház, kazánház, gépészeti tér stb.) mérsékelt látási igény: 10 W/m 2 (pl.: recepció, társalgó, oktató-tárgyaló, konyhai előkészítés, étterem, büfé, mosoda stb., jegypénztár, szivattyúház, hőközpont, kisfeszültségű elosztóhelyiség, gázmérőhelyiség, vezérlőhelyiség, várócsarnok stb.) közepes látási igény: 15 W/m 2 (pl.: iroda, ellenőrzésre szolgáló helyiség, egészségügyi helyiség, konyha, pénztár, fodrászat stb.) kiemelt látási igény: 20 W/m 2 (pl.: rajzterem, kozmetika, kiállítás, TV-stúdió stb.) szabadtéri világítás: 3 W/m 2 (pl.: a személy- és járműközlekedési utak, járdák, parkolók, kapuk, keritések világítása). A villamos konzulenssel egyeztetendő érték. dísz- és reklámcélú világítás: berendezésenként a villamos konzulenssel egyeztetett p * A [W] értékkel szükséges számításba venni. Épületek villamos ellátása: Komplex 1. és Diploma tervezési segédlet 22.

23 P ép.gépészet : az épületgépészet villamos teljesítményigénye Az épületgépészeti rendszerek összes egyidejű teljesítményigényét az egyes épületgépész szakágak (víz-csatorna, gázellátás, fűtés, szellőzés, hűtés stb.) teljesítményigényei alapján lehet meghatározni. A névleges teljesítményigény meghatá-rozható az épületgépész segédlet kapcsolódó (A.1.9. A használati melegvíz-készítés villamos teljesítményigénye, A.3.3. A légtechnikai berendezés villamos teljesítményigénye, A.6.2. A hűtőberendezés villamos teljesítményigénye) fejezetei alapján. A gépészeti rendszerek fűtési és hűtési teljesítményét is kw-ban határozzák meg, ami értelemszerűen nem azonos ezen rendszerek villamos teljesítményigényével. A meghatározott teljesítmény értéket ajánlott egyeztetni a konzulenssel is P technológia : a technológia villamos teljesítményigénye Az épület rendeltetéséből következik a villamos energiával működő eszközök, berendezések telepítésének igénye, amelynek listáját a hallgatónak kell összeállítani. Ennek egyik módszere lehet az, ha helyiségről-helyiségre haladva válaszolunk az alábbi kérdésre: A helyiség rendeltetésszerű használatához milyen villamos eszközökre, berendezésekre van szükség? A hallgató által készített összesítő lista alapján számolható az épület technológiai berendezéseinek villamos teljesítményigénye. A segédletben található táblázat a leggyakrabban előforduló berendezések villamos teljesítményigényét ismerteti. A listában nem található berendezések teljesítményigényét a hallgatónak kell a beépítendő technológia ismeretében meghatározni. Ebben a villamos konzulens is segítséget nyújthat. A technológiai berendezések villamos teljesítményigényét névleges teljesítményükkel kell számításba venni! A leggyakrabban előforduló technológiai berendezések névleges teljesítményigényét a következő táblázatok ismertetik. Épületek villamos ellátása: Komplex 1. és Diploma tervezési segédlet 23.

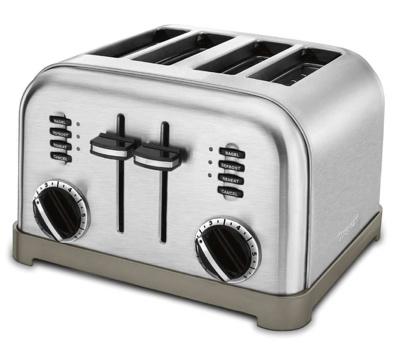

24 Büfé- és teakonyha készülékei Villamos készülékek megnevezése Villamos készülékek megnevezése Kávé-, teafőző 0,7 1,2 Kontakt grill 0,7 1,0 Mikrohullámú sütő 0,5 2,0 Kenyérpirító 0,8 1,6 Vízforraló 2,0 2,5 Turmixgép 0,4 Hűtőszekrény 0,2 Szagelszívó 0,2 0,3 Hűtőpult 0,5 Főzőkonyha készülékei Villamos készülékek megnevezése Villamos készülékek megnevezése Mosogatógép 3,5 5,0 Fagyasztó 0,2 Robotgép 0,2 0,6 Grillsütő 0,8 3,3 Húsdaráló 1,0 Konyhagépek 2,0 3,0 Nagykonyha készülékei Villamos készülékek megnevezése Villamos készülékek megnevezése Központi tűzhely 5,0 12,0 Üzemi sütő 5,0 Főzőüst 12,0 Főzőzsámoly 5,0 Üzemi hűtőszekrény 0,5 Üzemi mosogatógép 3,0 8,0 Fagyasztószekrény, -láda 0,8 1,2 Hűtőkamra 3,0 6,0 Felvonók, mozgólépcsők Villamos készülékek megnevezése Alsó gépházas, hidraulikus felvonó (max. 30 m) lakóépületben 7,0 28,0 Alsó gépházas, hidraulikus felvonó (max. 30 m) középületben 10,0 75,0 Alsó- vagy felsőgépházas, kötélhajtású felvonó lakóépületben 2,0 13,0 Alsó- vagy felsőgépházas, kötélhajtású felvonó középületben 5,0 40,0 Gépház nélküli kötélhajtású felvonó (max. 30 m) lakóépületben 2,0 8,0 Gépház nélküli kötélhajtású felvonó (max. 30 m) középületben 3,0 25,0 Gépház nélküli csavarorsós felvonó (max. 9 m) 2,2 Gépház nélküli korlátfelvonó (max. 9 m) 1,1 Kis teherfelvonó (250 kg) 1,2 1,5 Panorámalift (1250 kg) 25 31,0 Teherszállító felvonó (2000 kg) 5,0 7,0 Mozgólépcső (max. 40 m) 7,0 90,0 Mozgójárda (max. 150 m) 5,0 20,0 Körforgó (max. 30 m) 5,0 Betegszállító felvonó (2500 kg) 6,0 8,0 A felvonók és mozgólépcsők gépészeti és villamos berendezéseinek a legtöbb esetben külön helyiséget, gépházat és villamos szekrényt kell betervezni! Az épületgépész segédlet kapcsolódó fejezete (B.5. Felvonók helyigénye) alapján határozható meg a felvonók és mozgólépcsők gépházának helyigénye. A felvonók és mozgólépcsők kapcsolódó villamos berendezéseinek helyigényét és méretét a szakági konzulenssel kell egyeztetni! Épületek villamos ellátása: Komplex 1. és Diploma tervezési segédlet 24.

25 Orvosi szoba technológiája Villamos készülékek megnevezése Villamos készülékek megnevezése Fogorvosi szék 0,2 0,5 Fogorvosi röntgen 2,0 Szenzoros kézfertőtlenítő 0,02 Hordozható röntgen Terápiás készülékek (fény, 0,1 0,2 Röntgenfilm-néző 0,05 termo) Vízdesztilláló 0,05 Kórháztechnológia Villamos készülékek megnevezése Villamos készülékek megnevezése Laboratóriumi szárítószekrény 0,5 1,0 Laboratóriumi eszközök 0,1 1,2 Lélegeztető-, altató készülék 0,1 0,2 Diagnosztikai röntgen 55,0 Műveseállomás 8 10,0 Sebészeti eszközök 0,7 0,8 Műtő 5,0 6,0 Uszodatechnológia Villamos készülékek megnevezése Villamos készülékek megnevezése Hidromasszázs medence 2,5-6,0 Villamos fűtésű szauna (3-5 fő) 4,5 (3-5 fő) Hidromasszázs medence 6,5-8,5 Villamos fűtésű szauna (8-12 fő) 22,0 (6-8 fő) Hidromasszázs... +3,0-5,0 Hőtárolós szauna 6,0 vízmelegítővel Szolárium (fekvő vagy álló) 9,0-11,0 Infraszauna 1,5-2,5 Finn-szauna (2-3 fő) 3,0 Egyéb technológia Villamos készülékek megnevezése Villamos készülékek megnevezése Automata mosógép 2,2 3,3 Kézi kisgépek 0,1 2,0 Automata mosógép 3,3 Takarítógép 2,0 szárítóval Szárítógép 2,1 3,3 Elektromos fűnyíró 0,3 1,0 Porszívó 0,2 1,6 Hajszárító 0,4 2,0 Háztartási sütő 2,5 5,0 Varrógép 0,1 Informatikai, számítástechnikai berendezések Villamos készülékek megnevezése Személy- és vagyonvédelmi berendezés (füst-, tűz-, betörés elleni védelem 0,5-5,0 érzékelő-, jelző-, beavatkozó eszközei) Szórakoztató elektronika (tv, video, CD/DVD-lejátszó, hangfal, egyéb audiovizuális eszköz) 0,1-10,0 Beléptető-, ellenőrző-rendszerek 0,5-2,5 Projektor és vetítővászonmozgató-motor 0,2-0,6 Számítógép-rendszerek (számítógép, szkenner, nyomtató, fax, 0,6 1,2 iratmegsemmisítő) Épületek villamos ellátása: Komplex 1. és Diploma tervezési segédlet 25.

26 2.2. Lakó- és vegyes funkciójú épületek villamos teljesítményigényének meghatározása A lakóépületek, a lakással vagy lakóegységgel is rendelkező épületek egyidejű villamos teljesítményigényét két részre osztva határozhatjuk meg: P vegyes = em lakó + P lakó A em lakó komponens meghatározását az előző fejezet ismerteti. A lakóépüketek (P lakó ) egyidejű villamos teljesítményigényét az alábbi összefüggéssel határozható meg. P lakó = e lakóegység * n lakóegység * P lakóegység + + S ( P vill. fűtés-hűtés + P vill. melegvíz ) n lakóegység : a lakóegységek száma. = 0, 2 + 0,8 n e lakóegység : a lakások számától függő egyidejűségi tényező =. P lakóegység : az épületben lévő lakások, lakóegységek teljesítményigénye. Egy lakást vagy szállodai szobát (előszobával és fürdőszobával együtt), egy olyan egységnek tekintünk, aminek teljesítményigénye statisztikai adatokból ismert. A lakóegység P lakóegység teljesítményigénye felszereltségétől függően a következő értékek valamelyikével vehető számításba: villamos tűzhellyel felszerelt lakás esetén: 11,04 kw, vezetékes gáztűzhellyel ellátott lakás esetén: 6,90 kw, szállodai egység esetén: 2,30 kw, hétvégi ház esetén: 3,3... 7,36 kw. P vill. fűtés-hűtés : lakásonként a villamos fűtési (ha van) vagy légkondícionálási (ha van) villamos teljesítményigény közül a nagyobb. P vill. melegvíz : lakásonként az épületbe beépített összes 80 liternél nagyobb űrtartalmú villamos forróvíztároló (ha van) teljesítménye. Épületek villamos ellátása: Komplex 1. és Diploma tervezési segédlet 26.

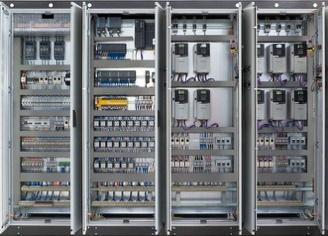

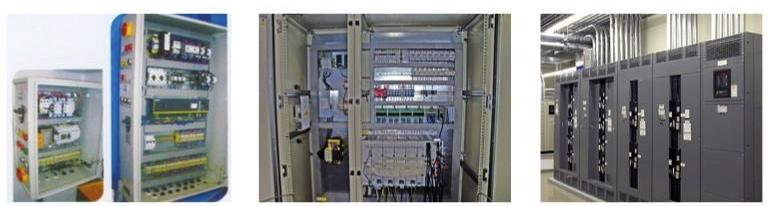

27 3. VILLAMOS FŐELOSZTÓ, FOGYASZTÁSMÉRŐK HELYIGÉNYE ÉS ELHELYZÉSE Az épület főelosztója fogadja a közműhálózatot, valamint elosztó- és kapcsolási-, esetleg mérőpontja az épület hálózatának. Innen a fogyasztók felé haladva az elágazási pontok berendezései (alelosztók) várhatóan egyre kisebb méretűek. A fogyasztásmérők célszerű helye szintén elágazási pontban van, így bizonyos elosztóberendezések fogyasztásmérőt, -mérőket is tartalmaznak. Nem lakóépület esetén, ha az épületet egy jogi személy üzemelteti, egyetlen villanyszámlát fizet, akkor egyetlen fogyasztásmérés szükséges. Ilyenek épületek általában a középületek (iskola, múzeum, kórház) és az ipari létesítmények. Ezekben az épületekben a villamos energia fogyasztásmérése a létesítmény főelosztójában nyer megoldást. Lakó és vegyes funkciójú épületeknél több elszámolási egység van, ennek megfelelően több fogyasztásmérés szükséges. A fogyasztásmérők elhelyezése az épület helyiségeinek szervezésétől függ. A fogyasztásmérők hozzáférhetősége az érintetteknek akkor megoldott, ha azok közös közlekedési területeken (bejárati előtér, lépcsőházi pihenő stb.) vannak. Célszerű a fogyasztásmérők csoportos elhelyezése. Az elosztóberendezések mérete meghatározóan attól függ, hogy milyen nagy villamos teljesítmény elosztására szolgálnak. A fogyasztásmérő-csoport mérete a fogyasztásmérők számától és a rajtuk keresztül táplált villamos hálózat bonyolultságától függ. A töblakásos lakóépületek lakásainak fogyasztásmérését a földszinten, csoportosan kell kialakítani. Az egy csoportba rendezett fogyasztásmérők helyigénye a fogyasztásmérők számától függ. Egyes esetekben megfelelő hely lehet egy külön helyiség vagy egy közlekedési terület oldalfala, amin vagy amibe beépítve nyer elhelyezést az elosztó vagy fogyasztásmérő-berendezés. Az elosztószekrény, illetve az elosztóhelyiség alapterülete 0,1 m 2 és 20 m 2 között változhat. A hallgatói tervek kidolgozása során a főelosztó méretét az épület egyidejű teljesítményigényének függvényében, az alábbiak szerint lehet meghatározni: 30 kw teljesítményigényig: elosztószekrény: legalább 1,2 m széles, 0,30 m mély, 2,0 m magas, elhelyezés: belső- (kivételes esetben külső-) téri közlekedőterületen kw teljesítményigényig: elosztószekrény: legalább 1,8 m széles, 0,30 m mély, 2,0 m magas, elhelyezés: belső- (kivételes esetben külső-) téri közlekedőterületen vagy min. 4 m 2 alapterületű belsőtéri elosztóhelyiségben. Épületek villamos ellátása: Komplex 1. és Diploma tervezési segédlet 27.

28 kw teljesítményigényig: elosztószekrény: legalább 2,5 m széles, elhelyezés: min. 6 m 2 alapterületű belsőtéri elosztóhelyiségben. 100 kw teljesítményigény felett:. elosztószekrény: legalább 2,5 m széles, elhelyezés: a belsőtéri elosztóhelyiség alapterületét a szakági konzulenssel egyeztetni szükséges 15. ábra: Főelosztó, fogyasztásmérő helyigénye 16. ábra: Kis- (falon), közepes- (falifülkében) és nagyteljesítményű (villamos elosztóhelyiségben) villamos elosztók elrendezése Épületek villamos ellátása: Komplex 1. és Diploma tervezési segédlet 28.

29 4. MINTA AZ "ÉPÜLET VILLAMOS ELLÁTÁSA" FEJEZET KIDOLGOZÁSÁHOZ Az itt olvasható mintaszöveg a komplex 1 és diploma tervek villamos szakági fejezetének kidolgozához nyújt segítséget Az épület villamos ellátása Építési helyszín villamos közmű hálózata Az építési telek... település,... kerületének sűrűn/ritkán beépített részén található. A közműhelyszínrajz szemlélteti az építési helyszín közelében található kisfeszültségű (0,4 kv) szabadvezeték/földkábel és középfeszültségű (10/20 kv) szabadvezeték/földkábel villamos hálózatot Transzformátor állomás Az épület funkciója... előzetesen becsült alapterülete... száz/ezer m 2, a mellékelt számítással igazolt villamos teljesítmény igénye... kw. Az épület villamos ellátásának biztosításához transzformátorállomás kiépítése szükséges/nem szükséges. Ha szükséges: A 630 kva-es transzformátorállomás az épületen belül/kívül lesz telepítve az építész tervdokumentáció... tervlapjain jelölt módon. Az épületen belüli transzformátorállomás az épület földszintjén/első pinceszintjén kerül kialakításra,... m 2, mely teherautóval a helyszínrajzon jelölt módon közelíthető meg. Az épületen kívüli transzformátorállomás / oszloptranszformátor a... kerül kiépítésre Tartalék áramellátás A épület funkciójából adódóan/megrendelői igény/program kiírás szerint tartalék- és szünetmentes áramforrások szükszükséges/nem szükséges. Ha szükséges: a tartalék villamos ellátást igénylő berendezések számítással igazolt teljesítményigénye:... kw, a tartalék áramellátás... percen belül/szünetmentesen kell hogy rendelkezésre álljon. A tartalékáramellátás akkumulátorokkal / generátorral lesz biztosítva. A... kva szünetmentes teljesítményt biztosító akkumulátor helyiség az épület... részén kerül kialakításra, területe:... m 2. A 20/100/700/1600 kva-es dízelmotoros villamos generátor az épületen belül/kívül kerül kialakításra az épület... részén. Építettházas generátor esetén a helyiség alapterülete:... m 2, ez az épület... részén kerül kialakításra. Épületek villamos ellátása: Komplex 1. és Diploma tervezési segédlet 29.

30 Megújuló forrásból előállított villamos energia Az épületen/építési telken napelemmel / háztartási szélerőművel / vízturbinával - megújuló energia hasznosításával - történik villamos áram előállítása. Háztartási szélerőmű/vízturbina: az épület/telek... részén kerül beépítésre,... kw teljesítményt szolgáltat. Napelem:... m2 összterületű napelem panel az épület... részén kerül beéíptésre,... kw teljesítmény,... tájolás... dőlési szög, autonóm/hálózatra tápláló rendszer. Autonóm rendszer esetén az akkumulátor helyiség az épület... részén kerül kialakításra, területe:... m Villamos teljesítményigény számítása Az épület nem lakóépület / lakóépület / vegyes funkciójú épület Nem lakópület esetén Az "e" egyidejűségi tényező értéke:... P világítás : a világítás villamos teljesítményigénye:... W, azaz... kw. Helyiség A [m 2 ] Kis látási igény 5 [W/m 2 ] Mérsékelt látási igény 10 [W/m 2 ] Közepes látási igény 15 [W/m 2 ] Kiemelt látási igény 20 [W/m 2 ] Szabadtéri világítás 3 [W/m 2 ] Recepció W Raktár W Konyha W Járda W Összesen... W... W... W... W... W P ép.gépészet : az épületgépészet villamos teljesítményigénye:... kw Gépészeti Darab Villamos teljesítmény Összteljesítmény rendszer Hőszivattyú 5 8 kw 40 kw HMV (bojler) Összesen... kw P technológia : a technológia/berendezések villamos teljesítményigénye:... kw Villamos készülék Darab Villamos teljesítmény Összteljesítmény Számítógép 12 0,5 kw 6 kw Vízforraló 2 1,5 kw 3 kw Elektromos tűzhely 1 12 kw 12 kw Összesen... kw em lakó = e * (P világítás + P ép.gépészet + P technológia ) =... kw Épületek villamos ellátása: Komplex 1. és Diploma tervezési segédlet 30.

31 Lakópület esetén P lakó = e lakóegység * n lakóegység * P lakóegység + S ( P vill. fűtés-hűtés + P vill. melegvíz ) =... kw Vegyes fukciójú épület esetén P vegyes = em lakó + P lakó =... kw 4.3. Villamos főelosztó, kapcsolóhelyiség/szekrény helyigénye, elhelyezése Az épület funkciója... előzetesen becsült alapterülete... száz/ezer m 2, a mellékelt számítással igazolt villamos teljesítmény igénye... kw. Az épület villamos főelosztója az épület... részén kerül kialakításra az építésztervalpon jelölt módon, alapterülete:... m 2. A villamos elosztószekrény(ek) / a villamos elosztóhelyiség alapterülete... m 2, ez az épület... részén kerül kialakításra az építésztervalpon jelölt módon. Épületek villamos ellátása: Komplex 1. és Diploma tervezési segédlet 31.
