1 Fenntartható energetika megújuló energiaforrások optimalizált integrálásával (DEnzero) TÁMOP A-11/1/KONV DEnzero 2014/10. Debrecen január december 31.

2 Fenntartható energetika megújuló energiaforrások optimalizált integrálásával (DEnzero) TÁMOP A-11/1/KONV KÖLTSÉG-OPTIMUM MUNKACSOPORT A munkacsoport tagjai: Dr. Szűcs Edit Dr. Kocsis Imre Dr. T. Kiss Judit Varga Emil Michele De Carli Kerekes Attila Balla Tamás Balla Tibor Halczman Attila ÉPÜLETENERGETIKAI ÚTMUTATÓ PROGRAM (SZOFTVER) Cél Célunk olyan szoftver létrehozása volt, amely egyszerű, könnyen kezelhető, kevés műszaki tudást igényel és segítségével a laikus felhasználók útmutatást kapnak egy tervezett energetikai korszerűsítéssel kapcsolatban. A program segítségével többféle korszerűsítési kombináció is megvizsgálható, melynek végén az egyes változatokkal elérhető energia-megtakarításokat kapjuk eredményül Pontosság Nehézséget jelent a szakismeretet igénylő adatok, paraméterek lakossági felhasználóktól való bekérése. A pontos és részletes bemenő adatok megadása csak szakemberek által képzelhető el. A bemenő adatok egyszerűsítése viszont csökkenti a kapott eredmények pontosságát. Az elmúlt években egyre jobban elterjedt az építőiparban azon épületenergetikai szoftverek alkalmazása, melyek bizonyos paraméterek megadásával viszonylag pontos kimeneti adatokat biztosítanak a falhasználónak. Számos esetben tapasztalható, hogy a forgalomban lévő szoftverek sok olyan adatot is kérnek, melyeket egy laikus felhasználó nem tud megadni, bár tény, hogy a végadatokat is pontosan határozzák meg. Ebből kiindulva gondoltuk úgy, hogy életképes lenne a piacon egy olyan szoftver, mely bár kevesebb bemeneti adatot kérne, ezáltal a kimeneti adatok pontossága sem lenne precízen megadva, azonban egy általánosabb képet kaphatna a felhasználó az energiafelhasználásáról. A kapott eredmények segítséget nyújtanak egy esetleges felújításhoz Fogalomtár A program fogalomtárral segíti a felhasználót, hogy az adott bemenő adat kiválasztásakor szükség esetén meggyőződhessen róla, hogy jól érti a szóban forgó fogalmat, azaz jó adatokat definiál bemenő adatként. Működési elv Nagyszámú épület változatra és épületgépészeti megoldásra, mint bemenő adatok kombinációira előre meghatároztuk a kimenő adatokat, amelyeket a program adatbázisban tárol. A felhasználói adatfelvétel, tulajdonképpen az adatbázisban már meglévő lehetőségek kiválasztásához szükséges. Azonban ez sem egyszerű, tekintettel a független változók (inputok) számra. A rendszer érzékenysége alapján meg kell határozni a bemenő adatok felbontási finomságát. Ebben az esetben a kapott eredmények a reális bemenő adathalmazhoz tartoznak, a tévedésre csak akkor kerülhet sor, ha a felhasználó nem jól választott bemenő adatot. Az ilyen jellegű hiba csökkentése érdekében a felhasználók számára egy szemléltető ábrán látható a kiválasztott építészeti vagy épületgépészeti megoldás. A felhasználó a sikeres alap adatbevitelt követően kiválaszthatja a tervezett fejlesztéseket: utólagos hőszigetelés, nyílászáró csere, hő termelő csere, megújuló energiaforrás alkalmazása.

Kiss Judit Varga Emil Michele De Carli Kerekes Attila Balla Tamás Balla Tibor Halczman Attila ÉPÜLETENERGETIKAI ÚTMUTATÓ PROGRAM (SZOFTVER) Cél Célunk olyan szoftver létrehozása volt, amely egyszerű,

3 DEnzero TÁMOP A-11/1/KONV A kimenő adatok: Számított éves energiahordozó felhasználás Számított éves energiafelhasználás Számított éves primer energia felhasználás Számított éves ÜHG kibocsájtás CO2 ekv értékben megadva Épület energetikai besorolása a jelenlegi előírások szerint és a 2020-as előírások szerint A kimenő adatokat meghatározza a szoftver a jelenlegi (korszerűsítés előtti) állapotra, és a felhasználó által összeállított tervezett állapotra is. Bemenő adatok: Felhasználói adatok: Felhasználó státusza (tulajdonos, bérlő, kivitelező, tervező, egyéb Épület építésének helye Épület rendeltetése (lakó, iroda, oktatási, egyéb) Elhelyezkedése (szabadon álló, környezetből kiemelkedő) Építészeti adatok: Szintek száma Belmagasság Külső falfelület Nyílászárók mérete Nyílászárók anyaga Nyílászárók légzárása (gyenge/közepes/jó) Nyílászárók elhelyezkedése (egy homlokzaton/több homlokzaton) Padló felülete Födém felülete Falszerkezet anyaga Pince (van/nincs; fűtött/fűtetlen) Zárófödém (padlásfödém/tető) Hőszigetelés (van/nincs) Pincefödém hőszigetelése (alsó oldali/közbenső) Épületszerkezet (nehéz/könnyű) Tető típusa (lapos, magas) Napkollektor-napelem elhelyezésére van-e lehetőség? (feltételei példákkal illusztrálva + fogalomtár) Magastető esetén a kollektorok elhelyezésére alkalmas tető dőlésszöge és tájolása. Épületgépészeti adatok: Egyedi fűtés Elektromos kályha Elektromos hőtárolós kályha Cserépkályha Kandalló Egyedi fűtés kályhával Gázkonvektor Központi fűtés Radiátoros Felületfűtés (padló, fal, mennyezet) Olaj és gáztüzelés esetén Állandó hőmérsékletű kazán Alacsonyhőmérsékletű kazán Kondenzációs kazán Elektromos üzemű hőszivattyú esetén Hőszivattyú fajtája (víz/víz, talajhő/víz, levegő/víz, távozó levegő/víz) Földgázüzemű hőszivattyú Szilárd és biomassza tüzelésű berendezés esetén Távfűtés Szilárdtüzelésű kazán Fatüzelésű kazán Pellet tüzelésű kazán Faelgázosító kazán Napkollektor Több hő termelő esetén az egyes hő termelők fedezeti aránya vagy az éves energiafogyasztásának megadása HMV ellátó rendszer típusa Kazán üzemű Állandó hőmérsékletű kazán Alacsonyhőmérsékletű kazán Kondenzációs kazán Kombi kazán ÁF/KT Kondenzációs kombi kazán ÁF/KT Elektromos üzemű Fűtőpatron Átfolyós Hőszivattyús Egyéb üzemű Távfűtés Gázbojler

CO2 ekv értékben megadva Épület energetikai besorolása a jelenlegi előírások szerint és a 2020-as előírások szerint A kimenő adatokat meghatározza a szoftver a jelenlegi (korszerűsítés előtti)

4 Fenntartható energetika megújuló energiaforrások optimalizált integrálásával (DEnzero) TÁMOP A-11/1/KONV Átfolyós gáz vízmelegítő Szilárdtüzelésű fürdőhenger Tároló esetén Típusa Elhelyezése Cirkuláció van/nincs Gépi szellőzés esetén van-e hő visszanyerő berendezés? Szakaszos fűtést alkalmaznak-e? Gépi hűtést alkalmaznak-e? Világítási rendszer Világító testek típusa (izzó, fénycső, LED) Villamos energia felhasználás [kwh/a] Energiahordozók felhasználása Földgáz felhasználás [m3/a] Szén (brikett) [kg/a] Szén (darabos) [kg/a] Tüzelőolaj [l/a] Tüzifa [kg/a] Pellet [kg/a] Sematikus ábrák használata a szoftverben A sematikus ábrák az egyes bemenő adatok illetve korszerűsítési megoldások szemléltetésében nyújtanak segítséget a felhasználónak, annak érdekében, hogy a választási lehetőségekből fakadó hibalehetőséget minimalizáljuk. Az alapadatok megadása után elkészül a felhasználó számára egy mintaház, amelyen a kiválasztott korszerűsítési lehetőségeket is feltünteti a szoftver. A meglévő épület alaprajzának megadásához nyújt segítséget az alaprajzhoz kapcsolódó sematikus ábra. Épület típusa alaprajz szerint

Szakaszos fűtést alkalmaznak-e? Gépi hűtést alkalmaznak-e?

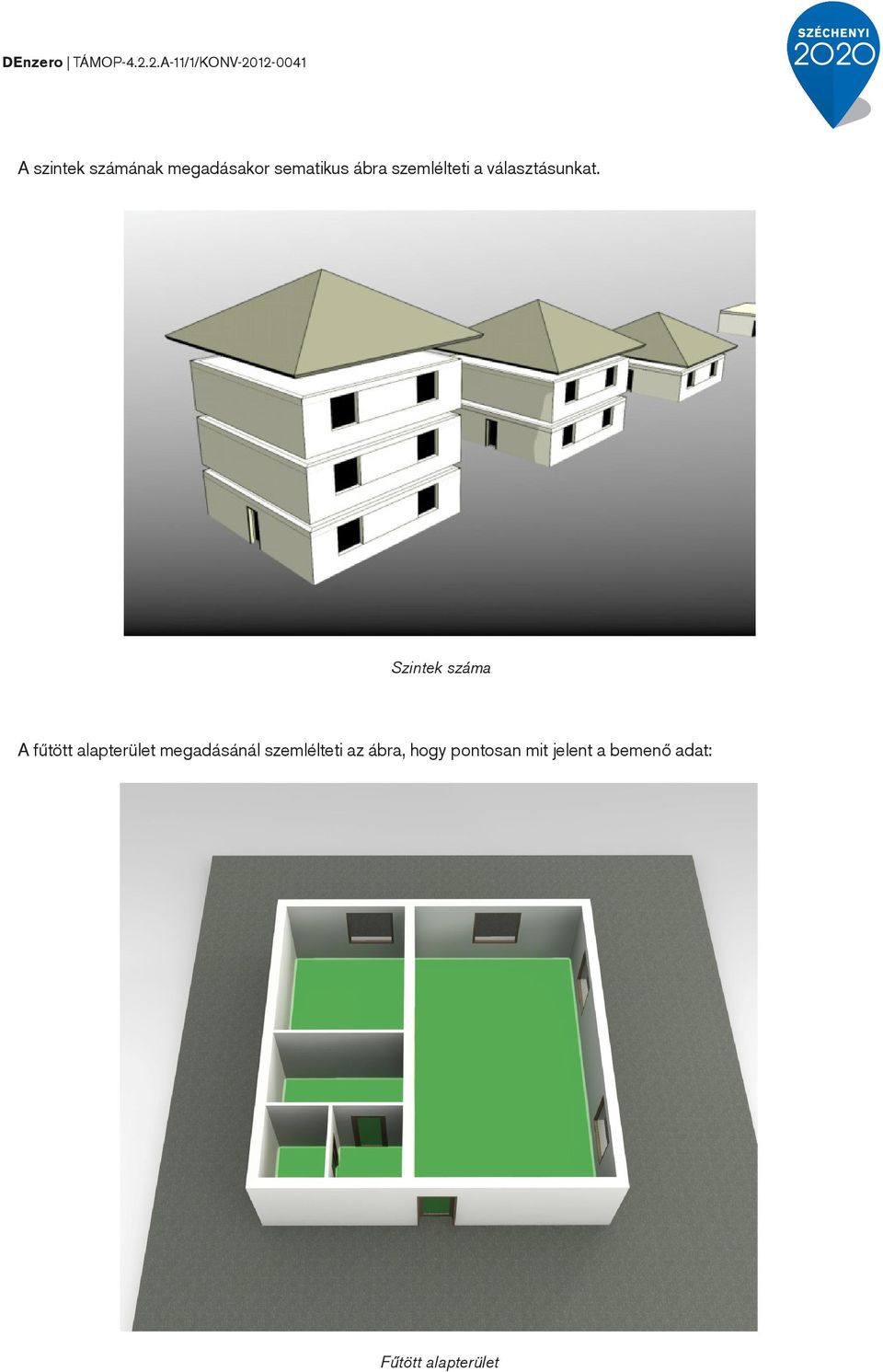

5 DEnzero TÁMOP A-11/1/KONV A szintek számának megadásakor sematikus ábra szemlélteti a választásunkat. Szintek száma A fűtött alapterület megadásánál szemlélteti az ábra, hogy pontosan mit jelent a bemenő adat: Fűtött alapterület

6 Fenntartható energetika megújuló energiaforrások optimalizált integrálásával (DEnzero) TÁMOP A-11/1/KONV Épület belső adatai lehetnek: belmagasság, nyílászárók mérete, parapet magasság, falfelületek és nyílászáró felületek aránya. Épület belső adatai A rétegrend választásban is sematikus ábra segíti a felhasználót, hogy a tévedés minimalizálható legyen. Az adatok kiválasztásakor igyekeztünk a rétegrendeket a lehetőségekhez mérten leegyszerűsíteni. Amennyiben a felhasználó számára gondot okoz a rétegrend megfelelő megadása, a szoftver átlagos értékeket ajánl fel. Rétegrend

Épület belső adatai A rétegrend választásban is sematikus ábra segíti a felhasználót, hogy a tévedés minimalizálható legyen.

7 DEnzero TÁMOP A-11/1/KONV A meglévő kazán kiválasztásához nyújt segítséget a kazánokhoz kapcsolódó sematikus ábra. Kiértékelés A kiértékelés során a program a következőket definiálja: Megadja a jelenlegi állapothoz tartozó energiafelhasználást A lehetséges korszerűsítések milyen megtakarítást eredményezhetnek A korszerűsítési munkálatok várható költségei A kapott adatok alapján a korszerűsítésre fordított öszszeg várható megtérülési ideje A korszerűsítési javaslatokat a következő kategóriákba soroltuk: nyílászárók cseréje kondenzációs kazán 10cm homlokzati hőszigetelés 20cm homlokzati hőszigetelés Kazán típusa Megújuló energiaforrások kiválasztására is lehetőség van, amelyek értelmezését és hasznosságát mind a fogalomtár mind a sematikus ábrák segítik. A kiértékelés során ezen kategóriák különböző variációit számolja a program. meglévő állapot meglévő homlokzati állapot + nyílászáró csere meglévő homlokzati állapot + kondenzációs kazán meglévő homlokzati állapot + kondenzációs kazán + nyílászáró csere nyílászáró csere + 10cm homlokzati hőszigetelés nyílászáró csere + 20cm homlokzati hőszigetelés nyílászáró csere + 10cm homlokzati hőszigetelés + kondenzációs kazán nyílászáró csere + 20cm homlokzati hőszigetelés + kondenzációs kazán Napkollektor A mai világunkban az épületenergetika szerepe kiemelkedően fontos. Az ezzel kapcsolatos számítások és grafikák amellett, hogy rendkívül bonyolultak, időigényesek is. Emiatt mind az ezzel foglalkozó vállalatoknak, mind pedig a magánszemélyeknek szükségük van olyan szoftverekre, amelyek bemenő adatok segítségével konkrét értékeket adnak eredményül. A már létező szoftverek hátránya, hogy a bonyolult grafikus és felhasználói felületükkel olyan magánszemélyek számára, akik szakértelme csekély ezen a területen nem teszi lehetővé a számítások elvégzését. Erre pedig mai világunkban magas igény lenne, ugyanis egyre több magánszemély szeretné a házának vagy épületeinek energetikáját megtervezni önállóan.

korszerűsítési munkálatok várható költségei A kapott adatok alapján a korszerűsítésre fordított öszszeg várható megtérülési ideje A korszerűsítési javaslatokat a következő kategóriákba soroltuk:

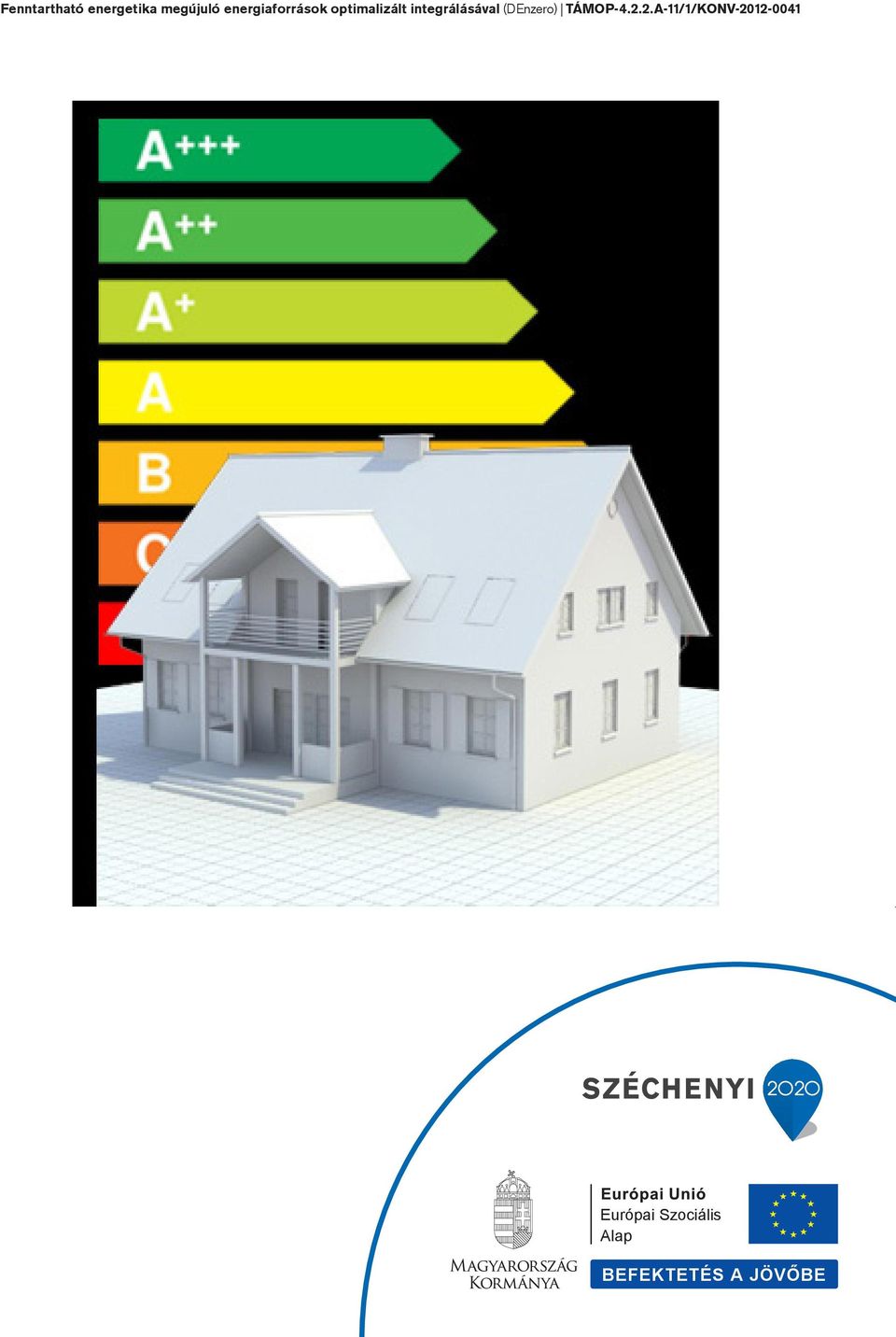

8 Fenntartható energetika megújuló energiaforrások optimalizált integrálásával (DEnzero) TÁMOP A-11/1/KONV Európai Szociális Alap BEFEKTETÉS A JÖVŐBE
