1 ARBOR DOMUS rönkházak» Standard mőszaki tartalom «Teherhordó falak Szerelt válaszfal Elıtétfal Födémszerkezet Tetıszerkezet Bádogozás Tetıhéjalás Kémény Aljzatok Nyílászárók Felületkezelés Kiegészítık 1.oldal 2.oldal 3.oldal 4.oldal 5.oldal 6.oldal 7.oldal 8.oldal 9.oldal 10.oldal 11.oldal 12.oldal

2 TEHERHORDÓ FALAK A falakat alkotó finn borovi fenyırönköket 20-22% nedvességtartalomra szárítják le. A rönköket CNC vezérléső ácsipari gépen munkálják meg milliméteres pontossággal. Többféle méret közül lehet választani. A Ø15cm és Ø17cm-es anyagból készülnek a hétvégi házak, míg a Ø21cm és Ø23cm-es családi háznak ajánlott. Ø15cm tömör Ø17cm tömör Ø21cm tömör Ø23cm ragasztott A falakat alkotó rönkök dupla vállazással készülnek, amelyeket hosszú faszegekkel rögzítenek egymáshoz. A sarokkötések merevségét a rönkökön kimunkált íves marások erısítik. A rönkfal további merevítését a szükséges helyeken elhelyezett horganyzott acélcsövek és menetes szárak segítik. A falszerkezet tökéletes légzárását a rönkök közé elhelyezett szigetelı szalagok biztosítják

3 SZERELT VÁLASZFAL 1. Lambéria borítás A lambériázott válaszfalak 13,1cm vastagok. A fal felépítése: o 4,5x9,5cm keresztmetszető szárított, gyalult bordaváz o kétoldalt 1,8-1,8cm vastag lambéria burkolat o bordaváz között 10cm vastag ISOVER DOMO üveggyapot hı- és hangszigetelés A szükséges süllyedési takarókkal és szegılécekkel felszerelve. 2. Gipszkarton borítás A gipszkartonozott válaszfalak 14,5cm vastagok. A fal felépítése: o 4,5x9,5cm keresztmetszető szárított, gyalult bordaváz o kétoldalt 2x1,25cm vastag gipszkarton burkolat o vizes helyiségekben impregnált karton o bordaváz között 10cm vastag ISOVER DOMO üveggyapot hı- és hangszigetelés A szükséges süllyedési takarókkal és szegılécekkel felszerelve. 3. Vegyes borítás A vegyes burkolatú válaszfalak 13,8cm vastagok. A fal felépítése: o 4,5x9,5cm keresztmetszető szárított, gyalult bordaváz o egyik oldalon 1,8cm vastag lambéria burkolat o másik oldalon 2x1,25cm vastag gipszkarton burkolat o bordaváz között 10cm vastag ISOVER DOMO üveggyapot hı- és hangszigetelés A szükséges süllyedési takarókkal és szegılécekkel felszerelve

4 ELİTÉTFAL 1. Lambéria borítás A lambériázott elıtétfal általában 6,3cm vastag. 4,5x4,5cm keresztmetszető szárított, gyalult bordaváz 1,8cm lambéria burkolattal. A szükséges süllyedési takarókkal és szegılécekkel felszerelve. Igény esetén 9,5cm ill. 14,5cm bordavázzal is készülhet a nagyobb mérető gépészeti vezetékek burkolása végett. 2. Gipszkarton borítás A gipszkartonozott elıtétfal általában 7cm vastag. 4,5x4,5cm keresztmetszető szárított, gyalult bordaváz 2x1,25cm gipszkarton burkolattal. A szükséges süllyedési takarókkal és szegılécekkel felszerelve. Igény esetén 9,5cm ill. 14,5cm bordavázzal is készülhet a nagyobb mérető gépészeti vezetékek burkolása végett

5 FÖDÉMSZERKEZET A födémet alkotó finn borovi fenyırönköket 20-22% nedvességtartalomra szárítják le. A rönköket CNC vezérléső ácsipari gépen munkálják meg milliméteres pontossággal. A látszó födémszerkezetet a falakat is alkotó, azzal megegyezı átmérıjő fenyırönkök alkotják. A rönkök kiosztása általában 60-70cm tengelytávolságú. 1. Hajópadlóval borított Felülrıl 2cm vastag borovi hajópadló burkolattal készül. Igény esetén vörösfenyıbıl is készülhet. 2. Szélezett deszkával borított A két soros deszkázat 2cm vastag és 14,5 ill. 19,5cm széles szélezett, szárított, gyalult borovi deszkából készül. Igény esetén vörösfenyıbıl is készülhet. 3. Szélezetlen deszkával borított A két soros deszkázat 2cm vastag és ill cm széles szélezetlen, szárított, gyalult borovi deszkából készül. Igény esetén vörösfenyıbıl is készülhet

6 TETİSZERKEZET 1. Belsı hıszigeteléső A tetıszerkezet CNC vezérléső ácsipari gépeken készül milliméteres pontossággal elıregyártott elemekbıl. Szarufa: 9x19,5cm keresztmetszető, légszáraz nedvességtartalomra leszárítva Külsı fólia: Delta-Maxx energiatakarékos membrán. Megóvja a hıszigetelést az esıtıl és a porhótól. Belsı fólia: Delta-Reflex lég- és párazáró fólia. Nagy szakítószilárdságú, 4 rétegő, flexibilis fólia. Hıszigetelés: Szarufák között elhelyezett ISOVER UNIROLL üveggyapot 20cm-es vastagságban. Párkány és belsı oldal: 18mm vastag borovi fenyı lambéria Kontraléc: A fólia rögzítését biztosító, szarufára szegezett léc, ami a megfelelı átszellızést is elısegíti. A szarufahossztól függıen 3-4,5-6cm vastag. Tetıléc: A külsı kontra lécezésre -azzal merılegesen- felhelyezett cseréptartó léc. A tetı széle oromdeszkázattal és ereszdeszkázattal lezárt. Szükséges süllyedési takarókkal és szegılécekkel felszerelve

7 BÁDOGOZÁS 1. Szegélylemezek LINDAB lemezbıl hajtva, ami színben a cseréphez igazodik. Cseppentılemez: Az eresz vonalában a tetıfólia alá helyezett lemez, ami a lefolyó nedvességet (porhó, kondenzvíz) hivatott kivezetni. Vápalemez: Tetısíkok belsı találkozásánál -vápánál- alkalmazott, a tetık síkjára hajlított lemez, ami elvezeti a tetırıl lefolyó csapadékot. Kéményszegély: Kéménnyel való tetıáttörés esetén a tetıszerkezet vízszigetelését biztosítja. Falszegély: Tetı falhoz való csatlakozásánál biztosítja a vízszigetelést. Oromszegély: Tetısík lezárását ellátó oromdeszkára hajlított lemez a csapadék elvezetésére. 2. Esıcsatorna rendszer GRÖMO horganyzott ereszcsatorna rendszer a szükséges elemekkel és tartozékokkal együtt natúr színben. 33cm kiterített szélességő ereszcsatorna. 100mm-es lefolyócsı Kiegészítık: o véglemez, szeglet, betorkolló o könyök, rezolit Rögzítéshez szükséges tartozékok: o kampó, bilincs, ragasztóanyag, popszegecs - 6 -

8 TETİHÉJALÁS A tetı minden esetben BRAMAC Római Protektor cseréppel kerül fedésre, választható színben. téglavörös vörösbarna sötétbarna antracit Az élgerincre és taréjgerincre kerülı kúpcserép igazodik az alapcserép stílusához, amely kúpcseréprögzítıvel kerül rögzítésre. A héjazat alatti szellızılevegı be- ill. kijutását szellızıcserép biztosítja. Ez kiegészül az eresz vonalába szerelendı szellızı szalaggal és léccel. A téli idıszakban tetıre esı hó okozta balesetek elkerülését és az esıcsatorna védelmét a fém hófogó látja el. Egyenletes elosztása meggátolja a hótorlaszok keletkezését és a kialakult hóréteg megcsúszását

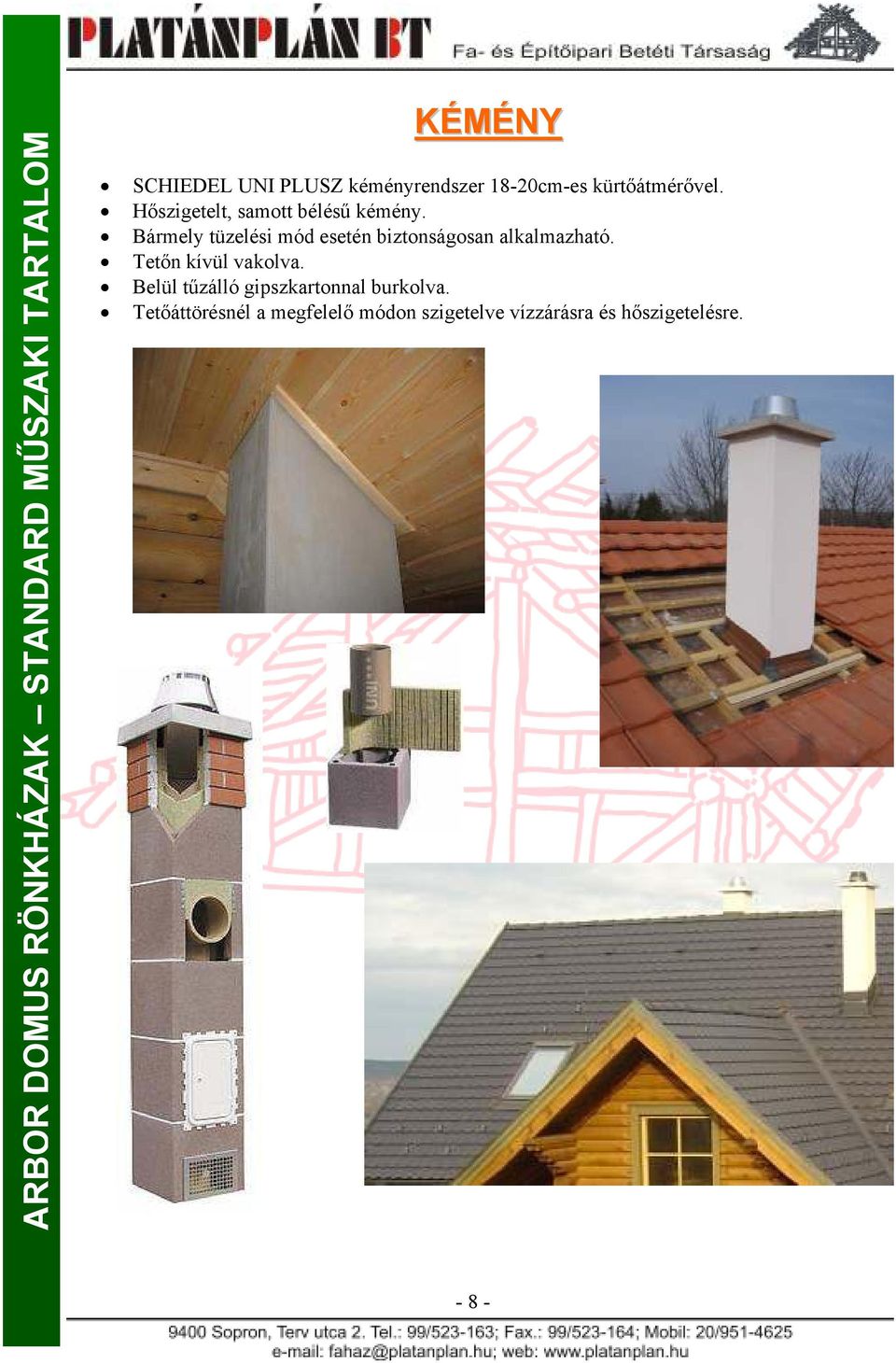

9 KÉMÉNY SCHIEDEL UNI PLUSZ kéményrendszer 18-20cm-es kürtıátmérıvel. Hıszigetelt, samott béléső kémény. Bármely tüzelési mód esetén biztonságosan alkalmazható. Tetın kívül vakolva. Belül tőzálló gipszkartonnal burkolva. Tetıáttörésnél a megfelelı módon szigetelve vízzárásra és hıszigetelésre

10 ALJZATOK 1. Földszinti helyiségek A fogadószerkezeten elhelyezett talajpára elleni szigetelés. 4,5x4,5cm heveder 2 sorban egymásra merılegesen és közötte 10cm ISOVER DOMO üveggyapot hang-és hıszigetelés. 2cm hajópadló a szükséges szegılécekkel. 2. Földszinti fürdı A fogadószerkezetre elhelyezett talajpára elleni Delta-Trella vízszigetelés. 4,5x4,5cm heveder 2 sorban egymásra merılegesen és közötte 10cm ISOVER DOMO üveggyapot hang-és hıszigetelés. 1,8cm OSB3 4NF forgácslemez. 1,25cm gipszrost lemez a hidegburkoláshoz. 3. Tetıtéri szoba A födémszerkezetre elhelyezett páraáteresztı fólia. A födémgerendákra merılegesen 4,5x4,5cm heveder, közötte 5cm ISOVER DOMO üveggyapot hı- és hangszigetelés. A födémgerendákkal párhuzamosan 4,5/4,5cm heveder. 2cm hajópadló a szükséges szegılécekkel. 4. Tetıtéri fürdı A födémszerkezetre elhelyezett Delta-Trella vízszigetelés. A födémgerendákra merılegesen 4,5x4,5cm heveder közötte 5cm üveggyapot hı- és hangszigetelés. A födémgerendákkal párhuzamosan 4,5x4,5cm heveder. 1,8cm OSB3 4NF forgácslemez. 1,25cm gipszrost lemez a hidegburkoláshoz

11 NYÍLÁSZÁRÓK 1. Külsı nyílászárók Szárított erdei fenyıbıl hossztoldással készült fa nyílászárók. Igény esetén vörösfenyıbıl is készülhet. Hıszigetelt, kétrétegő 24mm vastag (4-16-4mm) Low-E bevonatos üvegezés argon gáztöltéssel (Ug=1,1 W/m 2 K). Rejtett bukó-nyíló vasalattal mőködtethetı ablak, mely hibásmőködtetés-gátlóval felszerelt. A bejárati ajtó több ponton záródó kilincs vagy kulcsmőködtetéső zárral van ellátva. Ablakok és erkélyajtók esetén a tok alsó a csapadékelvezetést szolgáló alumínium vízvetıvel szerelt, mely a tok alsó alkatrész teljes külsı felületét takarja. A szárny hasonlóan idıjárásnak és csapadéknak kitett felülete az üvegtámasz ferde síkja szintén alumínium vízvetıvel takart. A vízvetık színe illeszkedik az ablak színéhez. A tok és a szárny záródásánál rugalmas gumitömítés biztosítja a légzárást. A nyílászárók a rönkfalban kialakított nútban elhelyezett csúszópallóhoz vannak rögzítve, ami nem veszi fel a falszerkezet zsugorodását, ezáltal a nyílászárók nem deformálódnak el. A nyílászárók a bélésdeszka segítségével kerülnek beépítésre. A megfelelı szigeteléssel együtt beépített nyílászárókat kívül-belül takarólécekkel szerelik a felsı párkánnyal együtt 2. Belsı nyílászárók Utólag beépíthetı tokszerkezettel szerelhetı a falszerkezethez. Nyílászáróknál a falban elıre kimart nútban helyezkedik el egy csúszópalló, amihez rögzítik a nyílászárót. A csúszópalló beépítése következtében a rönkház süllyedése miatt bekövetkezı mozgások nem deformálják el a belsı ajtókat. A belsı ajtók beépítését követıen a hézagokat takarólécekkel borítják le

12 FELÜLETKEZELÉS Külsı falfelületek gombaölı tartalmú Holzsuchcrem felületkezelı anyaggal kezelve 2 rétegben, bütüvédı kezeléssel együtt. Belsı fa falfelületek természetes anyagokat tartalmazó AURO olaj-viasz balzsammal vannak kezelve, ami méhviasz, lenolaj és citromhéjolaj keveréke. Belsı gipszkartonozott falfelületek glettelés és csiszolás után diszperziós festék felhordásával. Hajópadló AURO 2 réteg kemény olaj és 1 réteg méhviasz felhordásával és bedolgozásával a felületbe. Külsı terasz REMMERS Pflege-öil oldószeres felületkezelı anyaggal kezelve. A nyílászárók még az üvegezés és vasalatszerelés elıtt gyári körülmények között szórási eljárással kerülnek felületkezelésre vizes bázisú anyagokkal több rétegben, ami biztosítja a teljes fafelület védelmét

13 Korlát Erkély Terasz Külsı és belsı lépcsı Kutyaól Kandalló KIEGÉSZÍTİK
