1 ACO Komfort és harmónia A különleges fürdőszoba

2 ÚJAT, MÁSKÉNT A FÜRDŐSZOBÁBAN Szeretne fürdőszobájában egy olyan zuhanyozósarkot, mely funkcionális, könnyen megvalósítható és mégis divatos, látványos, és teljesen egyedivé teszi a lakásának ezt a gyakran használt helyiségét? Akkor válasszon egy újszerű megoldást, egy - a részleteiben is a lehető legalaposabban kidolgozott - a padlóburkolatban elhelyezett ACO zuhanyfolyókát. A lapburkolat száraz és nedves területe között ez esetben nincs szintkülönbség. A fürdőszoba egységes padlója esztétikus összhatást kelt, és teljesen új térérzetet biztosít, harmóniát és eleganciát sugallva. A tökéletes megoldás kulcsa, a zuhanyfolyóka telepítése. Kifejlesztettük ennek a sokszor figyelmen kívül hagyott részletnek az optimális kialakítását. Az egész szerkezet gyönyörű felületkezelésű, rendkívül hosszú élettartamú, korróziómentes nemesacélból készül. A könnyen tisztítható folyóka, mely teteje a padlóval egy síkban helyezkedik el, többféle mintázatú ráccsal lehet lefedve. Amikor a fürdőszoba, a zuhanyzó burkolatát kiválasztja, már akkor célszerű a zuhanyfolyókára is gondolnia, mert segítségével bármilyen nagyméretű lapburkolat gyönyörűen elkészíthető. A folyóka-rendszernek köszönhetően akadálymentes átjárás biztosítható a zuhanyzó területére. A zuhanyfolyóka az új-, illetve felújított fürdőszobákban is könnyedén beépíthető, alkalmazkodva a műszaki adottságokhoz Nagyobb tér. Ötletes és eredeti design. Komfort. Mindez a mindennapi, kényelmes és biztonságos zuhanyzás érdekében. AKADÁLYMENTESSÉGET IGÉNYLŐ TEREKBEN IS ALKALMAZHATÓ!

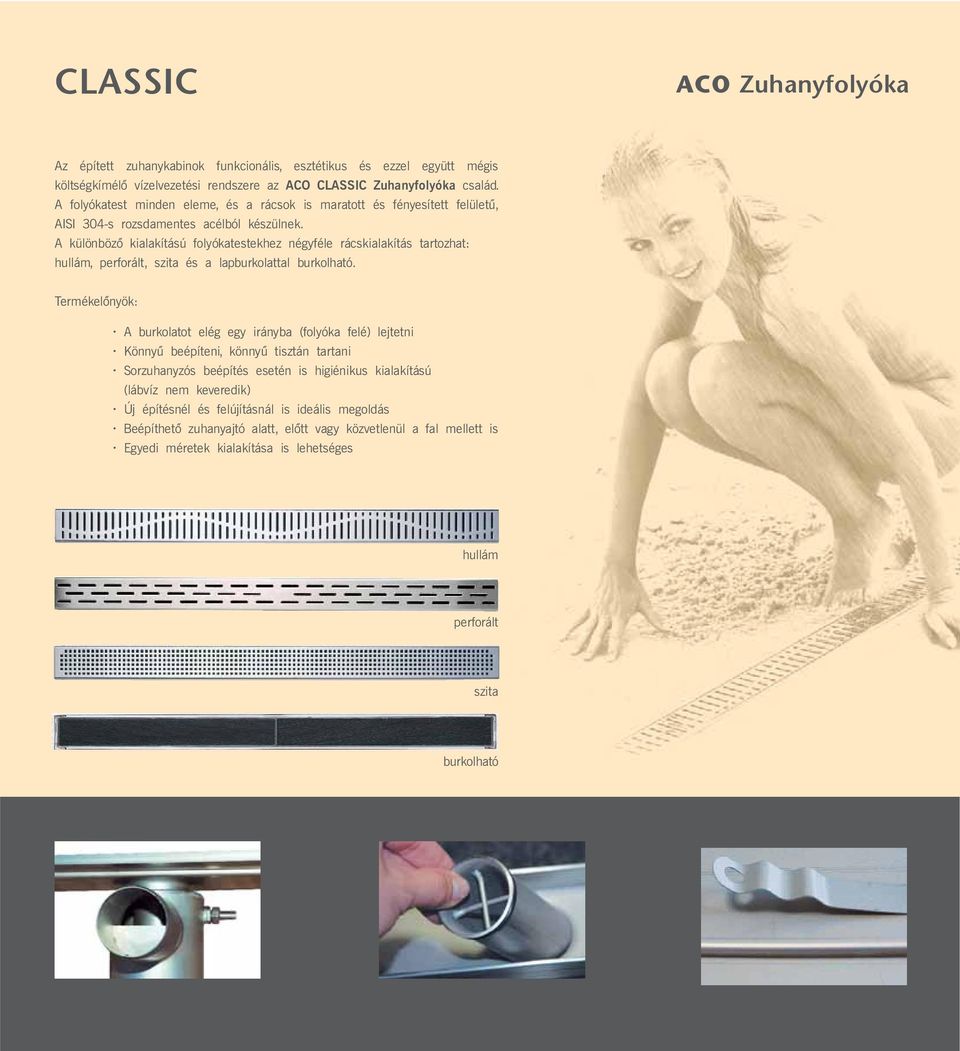

3 CLASSIC ACO Zuhanyfolyóka Az épített zuhanykabinok funkcionális, esztétikus és ezzel együtt mégis költségkímélő vízelvezetési rendszere az ACO CLASSIC Zuhanyfolyóka család. A folyókatest minden eleme, és a rácsok is maratott és fényesített felületű, AISI 304-s rozsdamentes acélból készülnek. A különböző kialakítású folyókatestekhez négyféle rácskialakítás tartozhat: hullám, perforált, szita és a lapburkolattal burkolható. Termékelőnyök: ļ A burkolatot elég egy irányba (folyóka felé) lejtetni ļ Könnyű beépíteni, könnyű tisztán tartani ļ Sorzuhanyzós beépítés esetén is higiénikus kialakítású (lábvíz nem keveredik) ļ Új építésnél és felújításnál is ideális megoldás ļ Beépíthető zuhanyajtó alatt, előtt vagy közvetlenül a fal mellett is ļ Egyedi méretek kialakítása is lehetséges hullám perforált szita burkolható

4 CLASSIC Normál beépítési magasság Látható hossz perforált perforált 3 részes hullám szita burkolható 485 mm mm mm mm mm mm mm mm Alacsony beépítési magasság Látható hossz perforált perforált 3 részes hullám szita burkolható 485 mm * 585 mm * 685 mm * 785 mm * 885 mm * 985 mm * 1085 mm * 1185 mm * ACO Zuhanyfolyóka Termékjellemzők: ļ Könnyű szerelhetőség ļ Maratott rozsdamentes acéltest ļ A rács és a test látható felülete fényesített ļ Négyféle fedőrács ļ Klasszikus bűzzáras, könnyen tisztítható lefolyórendszer ļ Hosszú élettartam, megfelelő beépítés és használat esetén 5 év garancia ļ Kétféle beépítési mélység: 80 mm (alacsony), 120 mm (normál) ļ Burkolat alatti szigeteléshez, szigetelő galléros változat ļ Eltérő kialakítás az egyedi gyártás megrendelésével lehetséges Normál/alacsony beépítésű folyóka Normál beépítési magasság, szigetelô galléros kivitel Látható hossz perforált perforált 3 részes hullám szita burkolható 485 mm mm mm mm mm mm mm mm Szigetelôgallérral ellátott folyóka Alacsony beépítési magasság, szigetelô galléros kivitel Látható hossz perforált perforált 3 részes hullám szita burkolható 485 mm * * * 585 mm * * * 685 mm * * * 785 mm * * * 885 mm * * * 985 mm * * * 1085 mm * * * 1185 mm * * * * egyedi megrendelés alapján

5

6 EXCLUSIVE ACO Zuhanyfolyóka hullám gyöngy vízcsepp Nemes kivitel, nagyvonalúság, komfort és egy kis kényeztető luxus érzése. Szépség és funkcionalitás, eredeti dizájn és akadálymentesség a fürdőben. Ezt nyújtja Önnek az ACO EXCLUSIVE zuhanyfolyóka család. Mindegyik folyókatest rendelkezik szigetelő gallérral, és különböző, változatos mintázatú rácsfeltétek illeszthetők a tetejükre. Ezzel a kialakítással nem csak funkcionális eleme, hanem dísze is a térnek. A lapburkolattal burkolható fedlap, lehetőséget ad arra, hogy a fürdőben csak a burkolat anyaga érvényesüljön. szita Az ACO EXCLUSIVE zuhanyfolyóka 700 és 1200 mm közötti szabványos standard méretekkel készül, külön megrendelésre más mérettel is legyártatható. sinus zászló burkolható Termékjellemzők és tulajdonságok: ļ Teljesen rozsdamentes alapanyag ļ A szigetelőanyag tökéletes tapadásának érdekében, homokfúvással felületkezelt szigetelőgallér ļ Elektropolírozással kialakított, nemesen fényes, karcálló felületek ļ Rendkívül hosszú élettartam, 20 év garancia ļ Könnyen tisztítható, kétrészes, kiemelhető bűzzár ļ Állítható beépítési magasság (10,5 16,0 cm)

7 EXCLUSIVE A burkolatban látható hosszúság 700 mm 800 mm 900 mm 1000 mm 1200 mm Folyókatest Hullám rács Gyöngy rács Vízcsepp rács Szita rács Sinus rács Zászló rács Burkolható Az EXCLUSIVE család ésetén a komplett zuhanyfolyóka egy folyókatestből és egy hozzá tartozó rácsból áll. csemperagasztó burkolólap elasztikus tömítôanyag rács szigetelô gallér folyókatest kent szigetelés aljzatbeton

8 EXCLUSIVE Zuhanyfolyóka beépítési méretek: a1 = látható hosszúság a2 = szerkezet hossza

9 EXCLUSIVE ACO Zuhanyfolyóka sarokidom 400x400 mm A teljesen rozsdamentes nemesacélból készült sarokelem legfőbb tulajdonságai megegyeznek az EXCLUSIVE család többi tagjával. Önállóan is használható épített zuhanykabin vízelvezetésére, de egyenes darabokkal kiegészítve lehetővé teszi a kabin két, vagy több oldalának teljes lehatárolását is. A sarokidom vízszintes szigetelőgallérja a vízszintes, burkolat alatti szigeteléshez, a fali perem pedig a függőleges szigeteléshez csatlakoztatható. Állítható magasságú talpaival 10,5 16,0 cm közötti beépítési magasság között használható. Rácsok cikkszáma Látható hossz Folyókatest mm cikkszám hullám gyöngy vízcsepp szita sinus zászló burkolható 400x Az EXCLUSIVE család esetén a komplett zuhanyfolyóka egy folyókatestbôl és egy hozzá tartozó méretű rácsból áll. szigetelô gallér falszigeteléshez kent szigetelés burkolólap csemperagsztó csemperagasztó elasztikus tömítôanyag burkolólap elasztikus tömítôanyag rács szigetelô gallér folyókatest kent szigetelés

10 EXCLUSIVE ACO Zuhanyfolyóka ACO Íves zuhanyfolyóka Az ACO zuhanyfolyóka sikerét követően anyavállalatunk kifejlesztette az íves falú zuhanykabinokhoz alkalmazható köríves kivitelt is. A teljesen rozsdamentes nemesacélból készült sarokelem legfőbb tulajdonságai megegyeznek az EXCLUSIVE család többi tagjának jellemzőivel. Az ACO Íves zuhanyfolyóka természetesen szintén el van látva az EXCLUSIVE család esetén mindig rendelkezésre álló szigetelőgallérral, de a még nagyobb biztonság érdekében, egy plusz kiegészítő peremet is kap, amelybe a zuhanykabin oldalüvege beilleszthető. Az íves zuhanyfolyóka egyenes és íves szakaszai külön-külön vízelvezető csonkkal és kivehető, kétrészes bűzzárral rendelkeznek. Rugalmas gyártás és egyszerű szerelés. Az íves folyókát tetszőleges egyenes szárhosszúságokkal és egyedi ívsugarakkal, egyedi megrendelések alapján gyártjuk, a megrendelő igényeihez való tökéletes alkalmazkodás érdekében.

11 EXCLUSIVE ACO Zuhanypadló panel beépített zuhanyfolyókával Az ACO zuhanyfolyókák könnyű beépíthetősége miatt fejlesztettük ki a gyárilag készre szerelt zuhanypadló rendszerünket. A zuhanypadló panel keményhab tartóba integrált, vízzáró fóliaszövettel bevont rendszer, amely a panel alsó, beépítő egységével együtt, könnyű és gyors szerelést eredményez. Az ACO zuhanypadló panelbe a zuhanyfolyóka gyárilag van beépítve, ez tökéletesen vízzáró kapcsolatot biztosít. A panel felülete 2 %-os lejtéssel van ellátva, amelyre a helyszínen, már csak a lapburkolatot kell felragasztani. A DIN szerinti felülvizsgálat igazolta a kerekes székes igénybevétel lehetőségét is, amennyiben a lapburkolat mérete 50 x 50 mm-s, vagy ennél nagyobb. A zuhanypadló panel és az integrált ACO zuhanyfolyóka mérete, valamint a kívánt rácsminta, az oldalon szereplő táblázat szerint választható. (A lefolyási érték 0,65 l/s a DIN EN 1253 szabvány szerint.) Zuhanypadló panel mérete mm 800x x x x1200 Beépített zuhanyfolyóka hossza mm Hullám Gyöngy Vízcsepp Szita Sinus Zászló Burkolható

12 EXCLUSIVE ACO Zuhanyfolyóka ACO Zuhanypadló panel beépített padlóösszefolyóval Az ACO padlóösszefolyók könnyű beépíthetôségét, a gyárilag készre szerelt zuhanypadló rendszer biztosítja. A padlóösszefolyó gyárilag beépített kialakítása tökéletes vízzáró kapcsolatot biztosít. A panel felülete a padlóösszefolyó felé minden irányból 2 %-ot lejt, amelyre a helyszínen, már csak a lapburkolatot kell felragasztani. A DIN szerinti felülvizsgálat igazolta a kerekes székes igénybevétel lehetőségét is, amennyiben a burkolólap mérete 50 x 50 mm-s, vagy ennél nagyobb. Tartozék integrált, csavarozható padlóösszefolyó, az ACO Easyflow programból, az oldal alján szereplő táblázat szerint választható. (A lefolyási érték 1,2 l/s a DIN EN 1253 szabvány szerint.) Műanyag, DN 50-es beépítési cikkszám padlóösszefolyó magasság vízszintes kivezetéssel, 115 mm mm magas bűzzárral függőleges kivezetéssel, 37 mm-től mm magas bűzzárral vízszintes kivezetéssel, 95 mm mm magas bűzzárral ACO zuhanypanel 500 x 500 mm felső lap, 800 x 800 mm pontszerű 900 x 900 mm összefolyóhoz 1000 x 1000 mm x 1200 mm ACO beépítőpanel 500 x 500 mm részes alaptest 800 x 800 mm (beépítési magasság 900 x 900 mm mm) 1000 x 1000 mm x 1200 mm

13 EXCLUSIVE Mondo Szita Linea Wellness Classic Arco Pop Hullám Mondo Szita Linea Wellness Classic Arco Pop Hullám Rozsdamentes rács x 150 mm Rozsdamentes rács x 150 mm 2 db rögzítőcsavarral Padlőösszefolyó részegységek, rács nélkül Designráccsal való kombináláshoz megnevezés beépítési magasság cikkszám Padlóösszefolyó felsőrész, Cr-Ni rácskerettel, 150 x 150 mm rácshoz Padlóösszefolyó felsőrész, Cr-Ni rácskerettel, 150 x 150 mm rácshoz, szigetelő mandzsettával Műanyag padlóösszefolyó alsó rész, vízszintes DN 50 kivezetéssel, 50 mm bűzzárral Műanyag padlóösszefolyó alsó rész, függőleges DN 50 kivezetéssel, 50 mm bűzzárral Műanyag padlóösszefolyó alsó rész, vízszintes DN 50 kivezetéssel, 30 mm bűzzárral Műanyag padlóösszefolyó alsó rész, függőleges DN 70/100 kivezetéssel, 50 mm bűzzárral Műanyag padlóösszefolyó alsó rész, vízszintes DN 70/100 kivezetéssel, 50 mm bűzzárral Műanyag padlóösszefolyó alsó rész, vízszintes DN 50 kivezetéssel, 50 mm bűzzárral, DN 50 becsatlakozással Műanyag padlóösszefolyó alsó rész, vízszintes DN 50 kivezetéssel, 30 mm bűzzárral, DN 50 becsatlakozással Műanyag padlóösszefolyó alsó rész, vízszintes DN 70/100 kivezetéssel, 50 mm bűzzárral, DN 50 becsatlakozással mm mm mm mm mm mm mm mm mm mm

14 CLASSIC ACO EasyFlow műanyag szaniter padlóösszefolyók, rozsdamentes acélráccsal megnevezés méret cikkszám Műanyag padlóösszefolyó, vízszintes DN 50 kivezetéssel, 30 mm bűzzárral Műanyag padlóösszefolyó, vízszintes DN 50 kivezetéssel, 30 mm bűzzárral, DN 50 becsatlakozással Műanyag padlóösszefolyó, vízszintes DN 50 kivezetéssel, 50 mm bűzzárral Műanyag padlóösszefolyó, függőleges DN 50 kivezetéssel, 50 mm bűzzárral Műanyag padlóösszefolyó, vízszintes DN 50 kivezetéssel, 50 mm bűzzárral, DN 50 becsatlakozással Műanyag padlóösszefolyó, függőleges DN 70/100 kivezetéssel, 50 mm bűzzárral Műanyag padlóösszefolyó, vízszintes DN 70/100 kivezetéssel, 50 mm bűzzárral Műanyag padlóösszefolyó, vízszintes DN 70/100 kivezetéssel, 50 mm bűzzárral, DN 50 becsatlakozással 100 x 100 mm x 100 mm x 150 mm x 150 mm x 150 mm x 150 mm x 150 mm x 150 mm ACO Self Indoor belső lábtörlő Az ACO Self Indoor bejárati ajtón belülre beépíthető beltéri lábtörlőket kétféle színű műrost betéttel és kétféle méretben gyártjuk. Ideális megoldás a bejárat előtti lábtörlővel előtisztított lábbelik talpának tisztítására, szárítására, segít az előszoba tisztaságának megőrzésében. Az előszoba burkolatának készítésekor az alumínium profil kerül beépítésre, a műrost betét kiemelhető, tisztítható, szükség esetén cserélhető. A termék előnyei: ļ Egyszerű beépítés ļ Esztétikus megjelenés ļ Beltéri burkolathoz ideális (beépítési magassága 1 cm) ļ Könnyen beépíthető megnevezés méret cikkszám Belső lábtörlő alumínium szögprofil kerettel, műrost betéttel, antracit színű Belső lábtörlő alumínium szögprofil kerettel, műrost betéttel, szürke színű Belső lábtörlő alumínium szögprofil kerettel, műrost betéttel, antracit színű Belső lábtörlő alumínium szögprofil kerettel, műrost betéttel, szürke színű 600 x 400 mm x 400 mm x 500 mm x 500 mm 37256

15 ACO rozsdamentes zuhanyfolyókák és padlóösszefolyók beépítési és karbantartási útmutatója Hol lehet az ACO zuhanyfolyókát, padlóösszefolyót alkalmazni? Összefolyó rendszerünk elemei nem csak újépítésű, hanem felújított fürdőszobákban is beépíthetőek. A különböző standard méretekből szinte minden esetben kiválasztható a szükséges elem. Szűk, esetleg takarásban lévő rácsok esetén, az osztott rácsos kialakítású zuhanyfolyóka a legjobb megoldás. (Ez jelenleg csak a CLASSIC családban található.) Fontos tudnivalók! 1. A lefolyórendszer kapacitását nem csak a zuhanyfolyóka, vagy padlóösszefolyó, hanem a csatlakoztatott ejtőcső kapacitása is meghatározza. Ezért javasoljuk: ļ A függőleges lefolyócsőhöz vezető ejtőcső hossza, legyen a lehető legrövidebb. ļ Az ejtőcsőben minél kevesebb iránytörés legyen. ļ Az ejtőcső megfelelő lejtését biztosítani kell. ļ Az ejtőcső minimum, NA 50-s legyen. 2. A zuhanyfolyókák maximális vízelnyelő kapacitása, 0,65 l/s, a pontszerű összefolyóké 1,2 l/s (EN 1253 szerint) 3. Amennyiben a zuhanyfolyókát két fal közé beszorítva kívánja elhelyezni, számítani kell a zuhanyfolyóka teljes hosszára, kiegészítve a szigetelőgallér méretével is. 4. Ha padlófűtést szereltet be, ügyeljen arra, hogy a fűtéscsövek távolsága legalább 30 cm-re legyen a szifontól, így kevésbé gyakran fordulhat elő a szifon bűzzárának kiszáradása. Beépítéshez szükséges eszközök, anyagok: ļ Öntapadós szalag ļ Vízszintmérő ļ Csiszolópapír ļ Zsírtalanító, tisztító anyag ļ Szilikon paszta (lehetőleg ph semleges, tehát nem gomba, vagy penészölő) Beépítési és karbantartási útmutató ļ A zuhanyfolyóka elhelyezése előtt távolítsuk el a rácsozatot, nehogy megsérüljön. ļ Ügyeljünk arra, hogy semmilyen hulladék anyag (malter, stb.) ne jusson bele a zuhanyfolyókába összeszerelés és beépítés közben. Azt ajánljuk, hogy e munkafolyamatok közben a zuhanyfolyóka legyen lefedve. ļ Javasoljuk a zuhanyfolyóka oldalát és alját, a CLASSIC család szigetelőgalléros változatai esetén a szigetelőgallér felületét is, dörzspapírral megérdesíteni, majd zsírtalanítószerrel lekezelni, hogy jobban tapadjon a padlószerkezetben használt anyagokhoz. ļ Ha az előírások megkövetelik, a vízlevezető anyagára földelővezetéket csatlakoztatva, földeljük a folyókát. ļ Befalazó karok segítségével (EXCLUSIVE) vízszintbe állítjuk a folyókát (a befalazó karokat csavarral rögzíthetjük a beton alaphoz), vagy a folyókatestet fektessük egyenesen a nedves habarcsba (CLASSIC), és addig mozgassuk, amíg a vízszintes állapotot és a kívánt szint magasságot elérjük. ļ Ügyeljünk arra, hogy a folyóka alatti és melletti tér, teljesen kitöltődjön a habarccsal. ļ A beállításnál mindig számítsunk a burkolólap vastagságára, a burkolat felső síkja mindig legyen magasabban, mint a zuhanyfolyóka rács felső síkja. ļ Burkolás közben folyamatosan ellenőrizzük, hogy a zuhanyozó lapburkolatának felülete egyenletesen lejt-e, a zuhanyfolyóka irányába. ļ ļ A burkolat felső szintje 1-2 milliméterrel a zuhanyfolyóka rács felső szintje felett legyen, hogy később a víz ne gyűljön össze a folyóka mentén. Burkolás után a gyártó előírásával összhangban ph semleges (tehát nem gomba, vagy penészölő) szilikon pasztával húzzuk ki a burkolólapok és a folyóka közötti kis rést. A tetszetős kivitel érdekében ügyeljünk arra, hogy a szilikonpasztával húzott csík egyenletes szélességű legyen. Színe lehetőleg a burkolat fugaanyagával egyező legyen. Ezután habszivaccsal óvatosan távolítsunk el minden cement és fugázó anyagmaradványt. Szedjük le a rácsról a műanyag védőfóliát, és így tegyük vissza a helyére, a folyókára. Tisztítás, karbantartás A rozsdamentes acél könnyen karcolódhat, ezért tisztításkor ne használjunk éles eszközöket vagy csiszolóanyagot, jobb a műanyag szivacs! Ajánljuk az általánosságban elterjedt kímélő hatású fürdőszobai tisztító- és oldószerek, és a rozsdamentes acélra speciálisan kifejlesztett tisztítószerek alkalmazását. Kérjük, kerüljék az erős maró hatású tisztítószerek (hypo, klór, sósav, stb.) használatát! Ezek az anyagok a zuhanyfolyókán elszíneződést, ill. pontkorróziót okozhatnak. A zuhanyfolyóka különösebb karbantartást nem igényel. Javasoljuk a szifon rendszeres tisztítását. A kivehető bűzzárat időnként vegye ki, ellenőrizze tisztaságát, átjárhatóságát. Ilyenkor ne felejtse el a lefolyóvezeték ellenőrzését sem. Ekkor tudja eltávolítani az ott esetlegesen öszszegyűlt szennyeződéseket is. Berendezéseink tartós, problémamentes üzemeltetését kívánja Önnek, az ACO Magyarország minden munkatársa.
