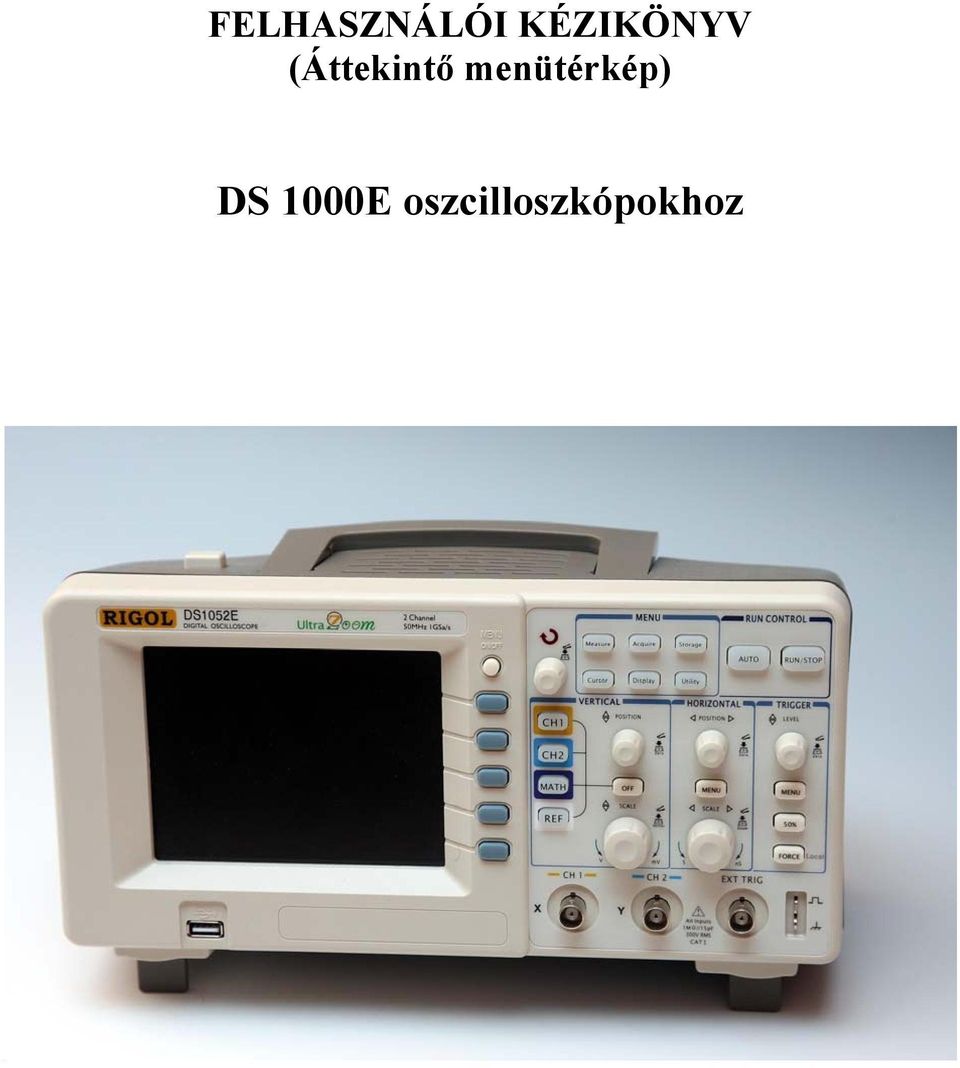

1 FELHASZNÁLÓI KÉZIKÖNYV (Áttekintő menütérkép) DS 1000E oszcilloszkópokhoz

2 A DS 1000E digitális oszcilloszkóp Tisztelt felhasználó! A DS 1000E digitális oszcilloszkóp család kivételes hullámalak vizsgálati és mérési megoldást ad a legtöbb analóg és digitális áramkör esetén gyártási tesztmérésekkor, kutatásban, valamint javításban és oktatásban egyaránt. A digitális oszcilloszkópok sajátossága, hogy közvetlen és általánosan ismert kezelőszervek mellett a menügombok (soft buttons) tartalmazzák a speciális és előhívható- funkciók többségét. Az oszcilloszkóp kezelő szerveire fókuszált előlapi rajzát az alábbi ábra mutatja. Jól felismerhetők az oszcilloszkóp technikában használatos függőleges, vízszintes, trigger szekciók, valamint a csak a digitális gépekre jellemző főmenü és Run Control csoportok. Valamennyi szekció rendelkezik alapmenü behívással, majd azok további rétegeit a képernyő jobb oldalán látható felirat nélküli (5 db) választó gombokkal aktiválhatjuk A hatékony használathoz, Önnek ismernie kell néhány alapfogalmat, mint pl: - triggerelés - jelfelvétel - hullámalak léptékének és pozíciójának beállítása - hullámalak megmérése - az oszcilloszkóp általános beállításai. Ezen használati útmutató a témakör jellegéből adódóan nem foglalkozhat az oszcilloszkóp extra szolgáltatásának tekinthető FFT (Fast Furier Transformation) analízis matematikai alapjainak bemutatásával, gyakorlati értelmezésével, illetve a jelalakok mentésének, behívásának részét képező fájlkezelési műveletek informatikai ismertetésével. Kezelési-használati útmutató A kezelési-használati útmutató két fő részből áll. A kisebb terjedelmű rész az általános, vagy minden szekcióra vonatkozó kezelési, fogalmi ismeretek összessége. A dokumentum nagyobbik részét felölelő egység egy magyarázatokkal kiegészített részletes Menütérkép. Ez utóbbi az eredeti angol nyelvű gépkönyv kivonatos és magyar nyelvű magyarázatokkal ellátott, szerkesztett változata. Tekintve, hogy a menütérkép csak a funkcionalitással foglalkozik, egyéb értelemben az eredeti gépkönyv használatára szükség lehet. Általános használati ismeretek 1, A nem közvetlen állítású kezelőszervek (direct key) kivételével valamennyi funkciógomb neonzöld világító fénnyel is jelzi aktív állapotát. A Run/Stop gomb színe pirosra vált, ha a jelfelvételezést megállítottuk. 2, A közvetlen állítású kezelőszervek kétfunkciósak, az alapértelmezésen túl azokat megnyomva egy ún. shortcut key (rövid ugrás) funkciót rendelhetünk hozzá, amikor is egy gombnyomással az elektronsugár alappozícióit hívhatjuk be

3 3, A multifunkciós gomb (a továbbiakban MFG) megnyomása tipikusan valamely kiválasztott funkció engedélyezését, futását (= Enter) váltja ki. 4, Az oszlopmenüsoron (a képernyő jobb oldalán jelenik meg) látható 1 / x jel azt mutatja, hogy az illető menülista hány lapból áll. A jelhez rendelt soft key a menüszintek közötti váltást adja. 5, Az egyes mért értékek a képernyő alsó és/vagy felső szélén jelennek meg, értelmezésük az adott menüpontoknak megfelelő. I. A függőleges szekció Shortcut key: Position= a fénysugár függőleges pozícióját 0 (képernyő közép) állásba hozza. Scale= megnyomásával a durva/finom (coarse/fine) skálatényező váltható. II. A vízszintes szekció Shortcut key: Position= a vízszintes offsetet azonnal 0 pozícióba hozza. Scale= megnyomásával a kettős időalap (delayed time) üzemmódot érhetjük el. A szkóp X-Y üzemmódjában a következő funkciók nem működnek: - automatikus mérés (measure) - kurzoros mérés (cursors) - REF és Math műveletek - a kettős időalap - a vízszintes pozíció gomb - a trigger szabályozó szervek. III. A trigger szekció Shortcut key: Level= a trigger szintet 0 alaphelyzetbe hozza. 50% gomb: A triggerszintet a jel 50%-ára állítja. Force gomb: Elindítja a jelfelvételt függetlenül a megfelelő triggerjel meglététől. A gombnak nincs hatása, ha a jelfelvételt már megállítottuk. Holdoff (holtidő): Megadott időmennyiség, aminek el kell telnie egy trigger esemény után mielőtt a trigger áramkör egy következő trigger eseményt elfogad. A holdoff funkció segít egy komplex jelet (pl. AM modulált) vizsgálni, a megjelenítést stabilizálja. Első bekapcsolás (funkcionális ellenőrzés) 1. A mérőfejet (tartozék) kapcsoljuk 10 állásba és csatlakoztassuk a BNC végét CH1 bemenetre. 2. A mérőfejet csatoljuk a Probe comp. kimenet négyszög illetve földelő kapcsaihoz. 3. Állítsuk a szkópot helyes mérési osztásra a következőképpen: nyomjuk meg CH1---Probe menüpontokat! 4. Nyomjuk meg az AUTO menügombot! Néhány másodpercen belül a négyszögjel megjelenik a képernyőn. 5. Nyomjuk meg az OFF gombot, vagy a CH1-et ismét és a CH1 csatorna kikapcsol. 6. Nyomjuk meg a CH2 gombot a 2. csatorna bekapcsolásához és ismételjük meg a 3. és 4. pontokat. 7. A megjelenő négyszögjelen alkalmazzuk a menütérkép különböző szolgáltatásait!

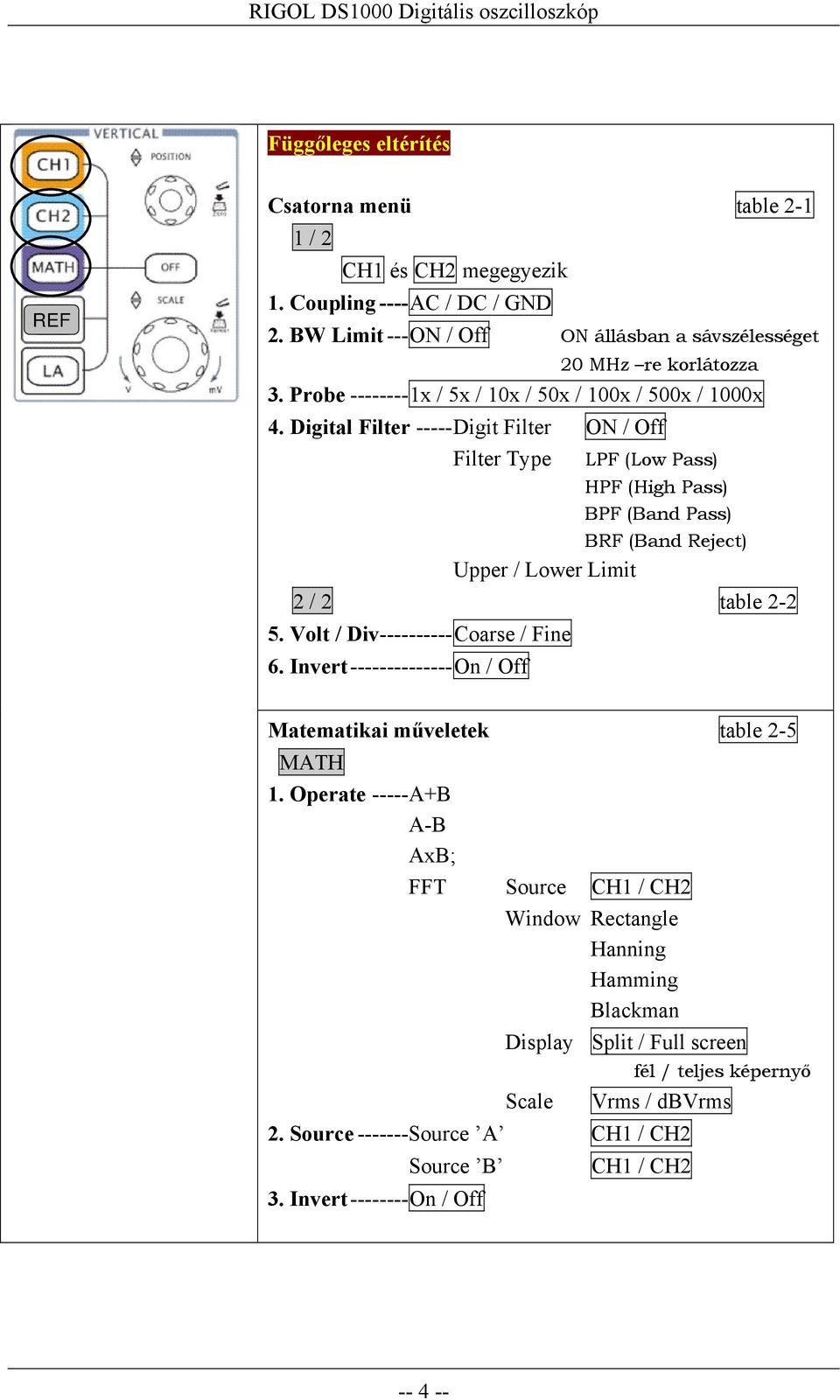

4 Függőleges eltérítés REF Csatorna menü table / 2 CH1 és CH2 megegyezik 1. Coupling ----AC / DC / GND 2. BW Limit ---ON / Off ON állásban a sávszélességet 20 MHz re korlátozza 3. Probe x / 5x / 10x / 50x / 100x / 500x / 1000x 4. Digital Filter -----Digit Filter ON / Off Filter Type LPF (Low Pass) HPF (High Pass) BPF (Band Pass) BRF (Band Reject) Upper / Lower Limit 2 / 2 table Volt / Div Coarse / Fine 6. Invert On / Off Matematikai műveletek table 2-5 MATH 1. Operate -----A+B A-B AxB; FFT Source CH1 / CH2 Window Rectangle Hanning Hamming Blackman Display Split / Full screen fél / teljes képernyő Scale Vrms / dbvrms 2. Source Source A CH1 / CH2 Source B CH1 / CH2 3. Invert On / Off

5 REF Referencia A Referencia jel korábban elmentett és összehasonlítás céljából a képernyőre behívott jel. A REF gomb megnyomásával jelenik meg a képernyőn. A kezelőszervek a menüoszlop tetején lévő felírat szerinti jelre hatnak. I. REF csak belső memóriával A mentett és behívott referencia jel a Windows vágólap funkciójára hasonlít. 1. Source CH1 /CH2 / FFT a referencia jel forrása 2. Location Internal / External a referencia jel mentési helye 3. Save mentési parancs 4. Reset a REF jel alaphelyzetbe állítása II. REF csak külső memóriával table Source CH1 /CH2 / FFT 2. Location Internal / External 3. Save 4. Import Explorer Path / Directory / File Import a REF fájl a belső memóriába 5. Reset III. Import és Export műveletek külső memória (pendrive) csatlakoztatva az Import művelet célja: a külső eszközön tárolt referencia jel belső memóriába olvasása. Az Export művelet végrehajtása lehetővé teszi a belső memóriában tárolt referencia jel - későbbi felhasználás céljából történő - külső eszközre írását. 1 Source CH1 /CH2 / FFT 2. Location Internal 3. Save 4. Imp /Exp----- Explorer Path / Directory / File Export Kurzor mozgatás iránya 5. Reset Import Delete File X A kijelölt betű törlése

6 MENU Vízszintes eltérítés table 2-19 TIME 1. Delayed. ON / OFF 2. Time Base Y-T / X-Y / Roll Roll módban az elektronsugár jobbról balra fut, Az üzemmód csak 500ms/div, vagy lassúbb időalapnál lehetséges. 3. Sa Rate a mintavételi arányt mutatja 4. Trig-Offset Reset középre igazít TRIGGER Mode Edge 2. Pulse 3. Slope 4. Video 5. Alternate MENU 1. Mode = Edge table Source CH1 / CH2 / EXT / AC Line 3. Slope % FORCE 4. Sweep Auto Normal Single 5. Set Up Coupling DC /AC LF reject HF reject Sensitivity Holdoff Holdoff Reset frekvencia elnyomás

7 Trigger Mode: Pulse Width Impulzus szélesség állítási tartomány: 20 ms 10 s 1 / 1 table Mode = Pulse 2. Source-- CH1 / CH2 / EXT 3. When MENU 50% FORCE 4. Setting Az impulzus szélesség állítása MFG -vel 2 / 2 table Sweep Auto / Normal / Single 6. Set Up -- Coupling DC AC LF Reject HF Reject Sensitivity Holdoff Holdoff Reset

8 Trigger Mode:Slope 1 / 2 table Mode = Slope a Slope idő állítása 20ns 10s között 2. Source -- CH1 / CH2 / EXT 3. When az impulzus feltételek kiválasztása MENU 50% FORCE 4. Time (Slew Rate) 2 / 2 table Vertical a LEVEL gombbal lehet a triggerelési szinteket állítani külön-külön vagy egyszerre 6. Sweep--- Auto / Normal / Single 7. SetUp --- Coupling DC /AC LF Reject HF Reject Sensitivity Holdoff Holdoff Reset

9 Trigger Mode = Video 1 / 2 table Mode = Video 2. Source CH1 / CH2 / EXT 3. Polarity (Normal) negatív szinkroncsúcsokra MENU 50% FORCE (Inverted) pozitív szinkroncsúcsokra 4. Sync All lines valamennyi sorra Line Num megadott sorra Odd field Even field 2 / 2 5. Standard NTSC PAL /SECAM 6. Sweep AUTO Normal Single 7. Set Up Sensitivity Holdoff Holdoff Reset (lásd a megjegyzést) páratlan félkép páros félkép Megjegyzés A 2 / 2 oldal, ha az 1 / 2 oldalon a Sync menü alatt a Line Num van kiválasztva 4. Line Num a sor kiválasztása 5. Standard NTSC PAL /SECAM 6. Sweep AUTO Normal Single 7. Set Up Sensitivity Holdoff Holdoff Reset table

10 MENU 50% FORCE Trigger Mode = Alternative A trigger forrás két különböző csatornából jön. Ekkor két egymáshoz nem köthető jelet is állóképként vizsgálhatunk. A két különböző triggerjel a következő módokból állhat: Edge, Pulse, Slope, Video 1. Mode = Aternative 2. Select CH1 / CH2 3.Type Edge table Slope Set Up Coupling DC AC LF reject HF reject Sensitivity Holdoff Holdoff Reset További Típusmódozatok esetén 1 / 2 3 Type Pulse table When 2 / 2 table Setting 6. SetUp ----Coupling DC AC LF Reject HF Reject Sensitivity Holdoff Holdoff Reset

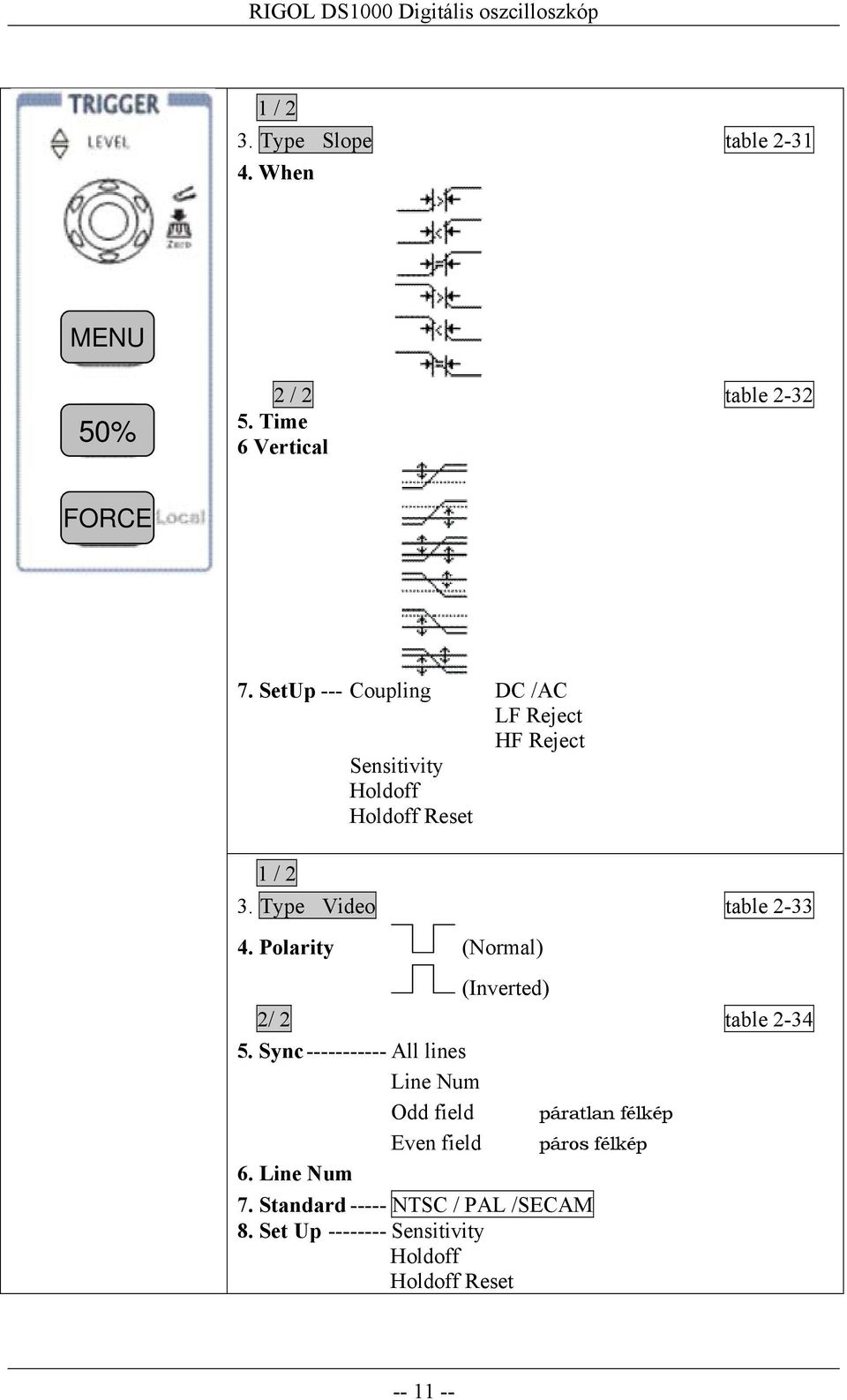

11 1 / 2 3. Type Slope table When MENU 50% 2 / 2 table Time 6 Vertical FORCE 7. SetUp --- Coupling DC /AC LF Reject HF Reject Sensitivity Holdoff Holdoff Reset 1 / 2 3. Type Video table Polarity (Normal) (Inverted) 2/ 2 table Sync All lines Line Num Odd field páratlan félkép Even field páros félkép 6. Line Num 7. Standard NTSC / PAL /SECAM 8. Set Up Sensitivity Holdoff Holdoff Reset

12 Storage Storage 1 Fájlműveletek belső memóriával A belső memóriába csak Waveform és Setups fájlok menthetők. A Bit-map és CSV formátum menüpontjai megjelennek, de nem használhatók. 1. Storage - Waveform wfm formátumban tárol és előhív hullámalakot Setups tárol és előhív műszerbeállításokat Bit map létrehoz vagy töröl bmp fájlokat CSV létrehoz vagy töröl csv fájlokat Factory behívja a gyári beállításokat 2. Internal Int_00 Int_09 belső memória címzése Load beolvas belső memória helyről Save mentés a memóriába Delete file kiválasztott állomány törlése Megjegyzés: a behívott állományokat élőképként kezeli a szkóp. Storage 2 csatlakoztassuk a külső meghajtót! Az External üzemmódra jellemző menüpontok, csak a külső eszköz érzékelése után jelennek meg 1. Storage ----Waveform Setups Bit map table 2-47 CSV Factory 2. Para Save -On / Off a képhez tartozó beállítások mentése txt formátumban 3. External---Explorer Path / Directory / File New File Explorer Path / Directory / File New File (Folder) Delete File Delete File (Folder) 4. Disk Manager Explorer Path / Directory / File 1 / 2 New Folder Mappa Delete File Load 2 / 2 Rename Disk info

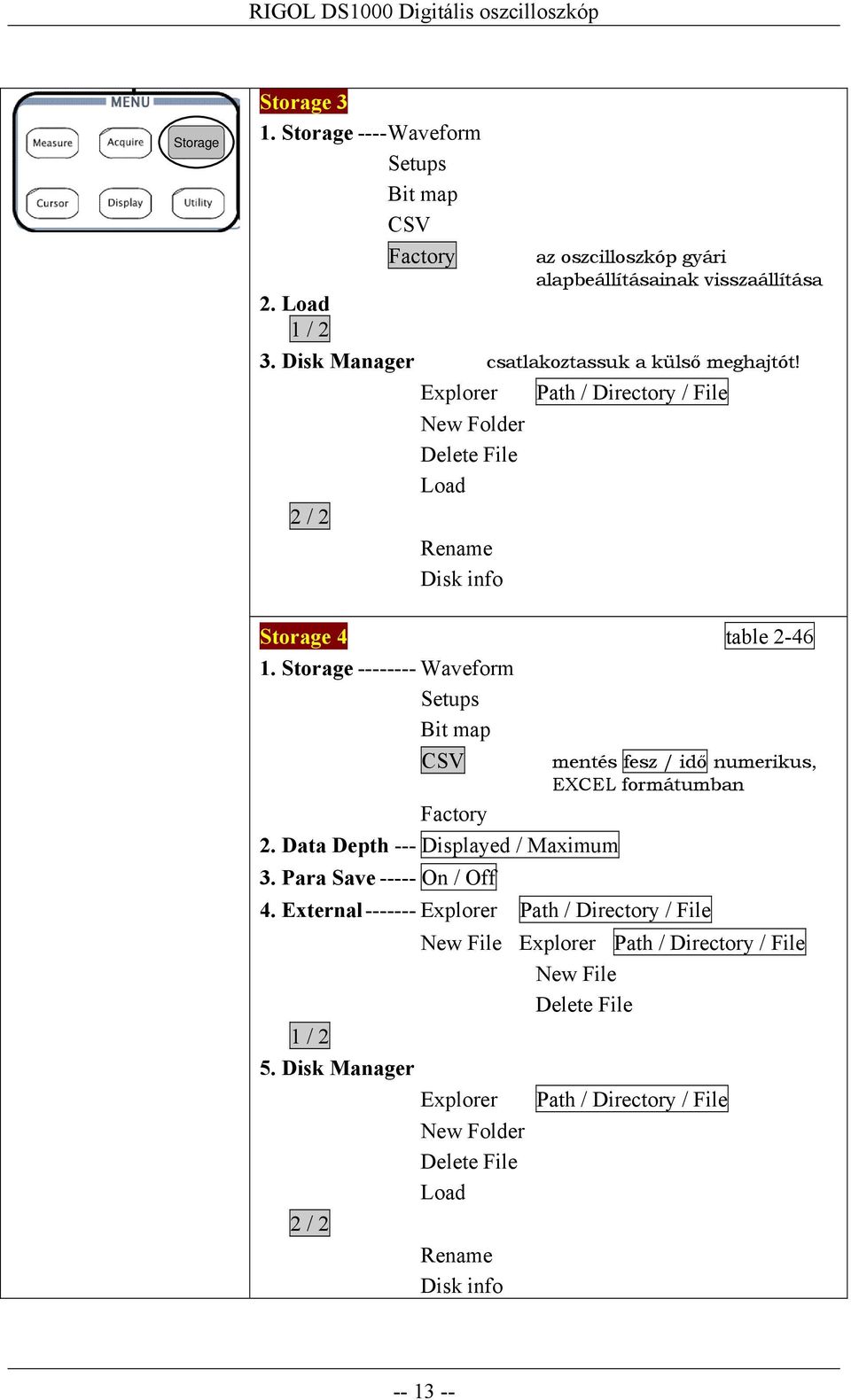

13 Storage Storage 3 1. Storage ----Waveform Setups Bit map CSV Factory 2. Load 1 / 2 az oszcilloszkóp gyári alapbeállításainak visszaállítása 3. Disk Manager csatlakoztassuk a külső meghajtót! Explorer Path / Directory / File New Folder Delete File Load 2 / 2 Rename Disk info Storage 4 table Storage Waveform Setups Bit map CSV mentés fesz / idő numerikus, EXCEL formátumban Factory 2. Data Depth --- Displayed / Maximum 3. Para Save On / Off 4. External Explorer Path / Directory / File New File Explorer Path / Directory / File New File Delete File 1 / 2 5. Disk Manager Explorer Path / Directory / File New Folder Delete File Load 2 / 2 Rename Disk info

14 Measure Measure 1. Source -- CH1 / CH2 A képernyő alján az utolsó 3 mért érték jelenik meg, a legutolsó mérés a jobb oldalon látható, a következő beérkezésekor a legrégebbi eredményt balra kilépteti. table Voltage -Vmax / Vmin / Vpp / Vtop / Vbase Vamp / Vavg / Vrms / Overshoot / Preshoot 3 Time Period / Freq / Rise time / Fall time / +Width -Width / +Duty / -Duty / Delay1-2 /Delay Clear---- a mért értéket törli a képernyőről. 5. Display All Off / On Egyidőben 18 automatikusan mért értéket jelenít meg. Cursor Cursors Mode Off Manual Track Auto 1 Cursor Mode Manual table Type X Függőleges vonal méri a vízszintes paramétereket Y Vízszintes vonal méri a függőleges paramétereket 3. Source CH1 / CH2 / FFT csak akkor választható, ha a csatorna működik 1. Cursor Mode Track table 2-81 A kurzorok együtt mozognak a kiválasztott jelekkel 2. Cursor A --- CH1 / CH2 / None 3. Cursor B --- CH1 / CH2 / None 4. Cur A Az A és B kurzor vízszintes mozgatása a 5. Cur B multifunkcionális gombbal 1. Cursor Mode Auto a Measure menüből ki kell választani egy paramétert, hogy a kurzor megjelenhessen table

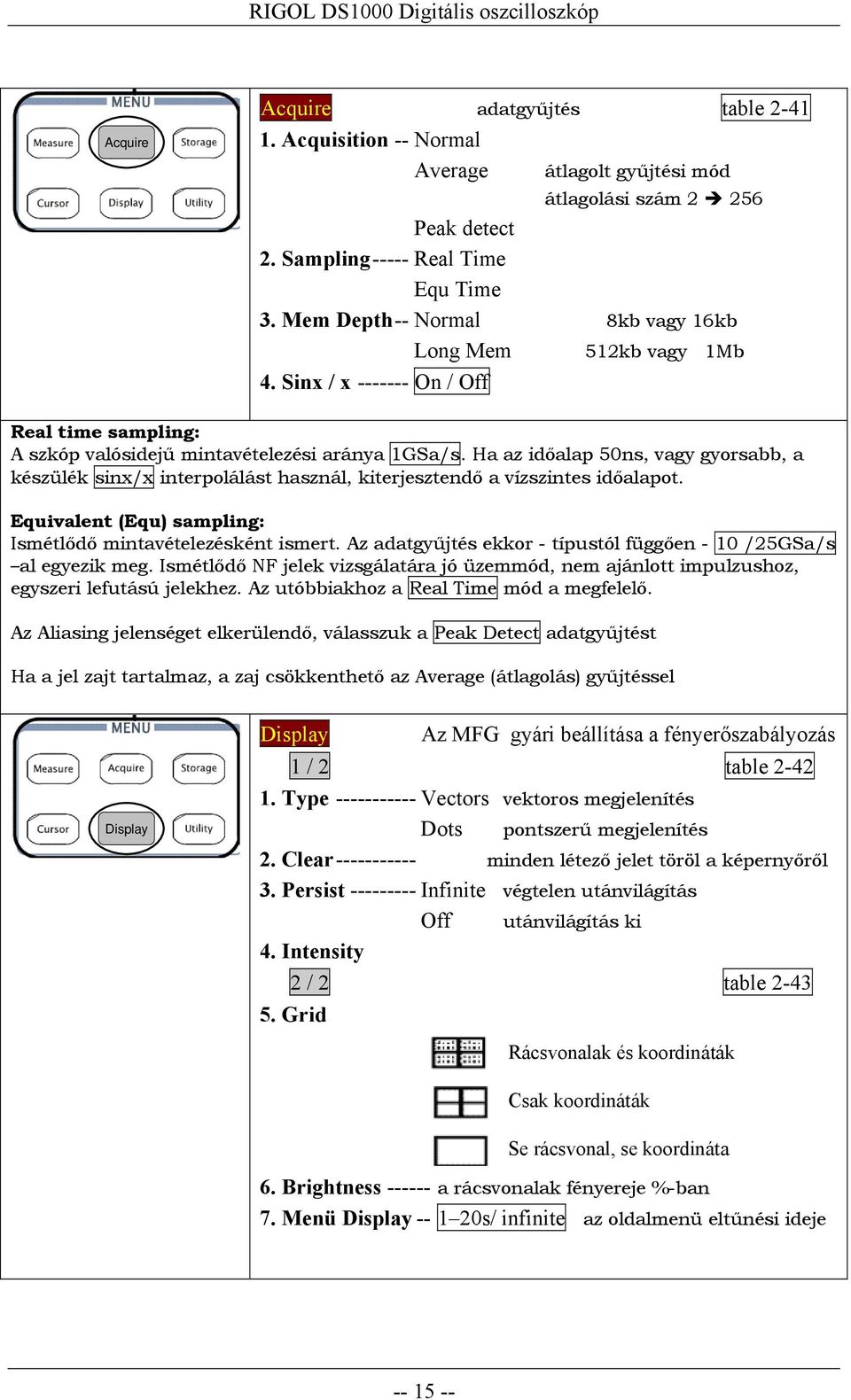

15 Acquire Acquire adatgyűjtés table Acquisition -- Normal Average átlagolt gyűjtési mód átlagolási szám Peak detect 2. Sampling----- Real Time Equ Time 3. Mem Depth-- Normal 8kb vagy 16kb Long Mem 512kb vagy 1Mb 4. Sinx / x On / Off Real time sampling: A szkóp valósidejű mintavételezési aránya 1GSa/s. Ha az időalap 50ns, vagy gyorsabb, a készülék sinx/x interpolálást használ, kiterjesztendő a vízszintes időalapot. Equivalent (Equ) sampling: Ismétlődő mintavételezésként ismert. Az adatgyűjtés ekkor - típustól függően - 10 /25GSa/s al egyezik meg. Ismétlődő NF jelek vizsgálatára jó üzemmód, nem ajánlott impulzushoz, egyszeri lefutású jelekhez. Az utóbbiakhoz a Real Time mód a megfelelő. Az Aliasing jelenséget elkerülendő, válasszuk a Peak Detect adatgyűjtést Ha a jel zajt tartalmaz, a zaj csökkenthető az Average (átlagolás) gyűjtéssel Display Az MFG gyári beállítása a fényerőszabályozás 1 / 2 table 2-42 Display 1. Type Vectors vektoros megjelenítés Dots pontszerű megjelenítés 2. Clear minden létező jelet töröl a képernyőről 3. Persist Infinite végtelen utánvilágítás Off utánvilágítás ki 4. Intensity 2 / 2 table Grid Rácsvonalak és koordináták Csak koordináták Se rácsvonal, se koordináta 6. Brightness a rácsvonalak fényereje %-ban 7. Menü Display s/ infinite az oldalmenü eltűnési ideje

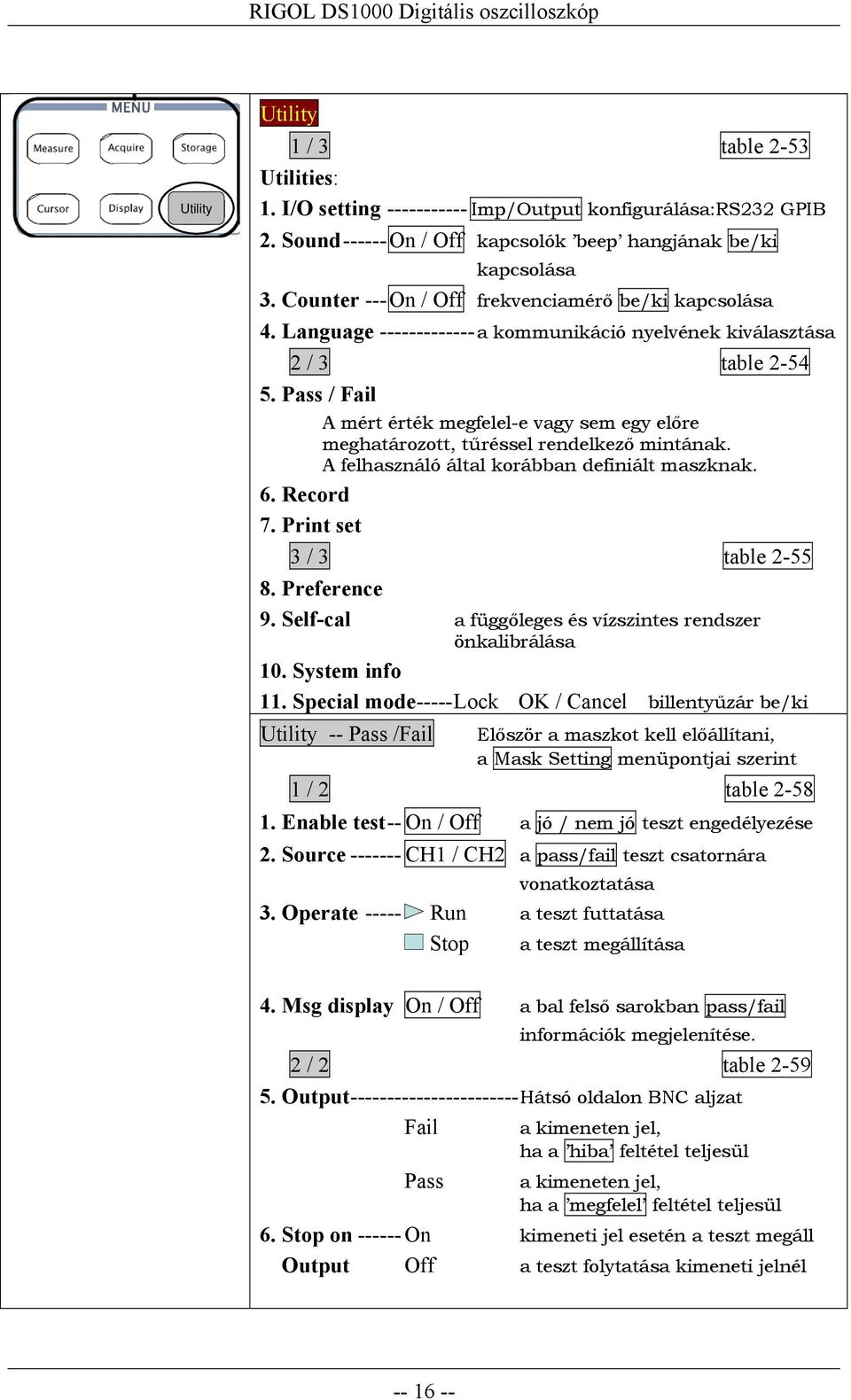

16 Utility Utility 1 / 3 table 2-53 Utilities: 1. I/O setting Imp/Output konfigurálása:rs232 GPIB 2. Sound------On / Off kapcsolók beep hangjának be/ki kapcsolása 3. Counter ---On / Off frekvenciamérő be/ki kapcsolása 4. Language a kommunikáció nyelvének kiválasztása 2 / 3 table Pass / Fail A mért érték megfelel-e vagy sem egy előre meghatározott, tűréssel rendelkező mintának. A felhasználó által korábban definiált maszknak. 6. Record 7. Print set 3 / 3 table Preference 9. Self-cal a függőleges és vízszintes rendszer önkalibrálása 10. System info 11. Special mode-----lock OK / Cancel billentyűzár be/ki Utility -- Pass /Fail Először a maszkot kell előállítani, a Mask Setting menüpontjai szerint 1 / 2 table Enable test-- On / Off a jó / nem jó teszt engedélyezése 2. Source CH1 / CH2 a pass/fail teszt csatornára vonatkoztatása 3. Operate Run a teszt futtatása Stop a teszt megállítása 4. Msg display On / Off a bal felső sarokban pass/fail információk megjelenítése. 2 / 2 table Output Hátsó oldalon BNC aljzat Fail a kimeneten jel, ha a hiba feltétel teljesül Pass a kimeneten jel, ha a megfelel feltétel teljesül 6. Stop on On kimeneti jel esetén a teszt megáll Output Off a teszt folytatása kimeneti jelnél

17 Utility Utility- Pass / Fail- Mask Settings 1 / 2 table X-Mask beállítja a vízszintes toleranciát <x div> a felvett jelhez képest 0,04 div 4,00 div 2. Y-Mask beállítja a függőleges toleranciát <y div> a felvett jelhez képest 0,04 div 4,00 div 3. Create maszk a maszk létrehozása 1 2 pont szerint. A létrehozott maszk csak a beolvasás (load) után látható 4. Location Internal a maszkfájlok memória helye External 2 / 2 table Save elkészített maszk mentése a belső memóriába 6. Load maszk beolvasása a belső memóriából USB eszköz csatlakozása után: 7. Imp Explorer Path / Directory / File Export Kurzor mozgatás iránya Import Delete File X A kijelölt betű törlése Utility Preference table Screen saver-- 1 min 5 hour képernyővédő beállítása OFF 2. Expand refer- Ground a függőleges eltérítés Center referencia szintjének váltása 3. Sticky key----- CH1 / CH2 / Math / Ref /Trig level /Trig offset A kiválasztott jellemző pozíció állításakor az objektum a a zéró pozícióban marad a következő állításig. Kikapcsolni csak az MFG-vel lehet. 4. Skin Classical / Modern / Tradition / Succinct tömör A képernyő oldalmenüjének megjelenítését váltja

18 Utility Utility - Print set table Print mod-normal / Pict Bridge 2. Print nyomtatási parancs 3. Inverted ---On komplemens szín a nyomtatóra Off eredeti szín a nyomtatóra 4. Palette Grey scale / Color nyomtatási szín beállítása Utility Record Mode - Record Waveform Recorder hullámforma felvétel 1 / 2 table Mode Record / Play back / Storage 2. Source CH1 / CH2 / Pass Fail Out a felvétel forrása 3. End Frame az MFG-vel állítható keretek száma 4. Operate RUN STOP 2 / 2 table Interval ,00 ms 1000 s Az MFG-vel állítható a felvételi szünet idő Utility Record Mode Play Back A felvett hullámforma megjelenítése 1. Mode Record / Play back / Storage 1 / 2 table Operate RUN 3. Play Mode STOP Végtelen (folyamatos) lejátszás Egyszeres lejátszás 4. Interval ,00 ms 20 sec Az MFG-vel állítható a keret lejátszási időhöz 2 / 2 table Start Frame Az MFG-vel állítható kezdő keret 6. Current frame Az MFG-vel állítható aktuális keret 7. End Frame Az MFG-vel állítható végző keret Megjegyzés: a RUN / Stop gomb közvetlenül kiváltja az Operate funkciót

19 Utility Utility Record Mode Storage A felvett hullámforma mentése Mode Record / Play back / Storage 1 / 2. table Start Frame Az MFG-vel állítható kezdő keret 2. End Frame Az MFG-vel állítható végző keret 3. Location----- Internal / External a mentés helye 2 / 2 Ha a mentés helye belső memória table Save mentés belső memóriába 5. Load beolvasás belső memóriából 6. Imp /Exp --- Explorer Path / Directory / File Export Kurzor mozgatás iránya X A kijelölt betű törlése Import Delete File 2 / 2 Ha a mentés helye külső memória table Save Explorer Path / Directory / File New Folder Delete File / Folder 5 Load Explorer Path / Directory / File Load 6. Import Explorer Path / Directory / File Import RUN CONTROL RUN / STOP a nyomógomb zöldről pirosra vált. Az adatgyűjtést (hullámforma kijelzést) futtatja, vagy megállítja. A megállított jelre a V / div és a Time /div funkciók működnek. (zoom)

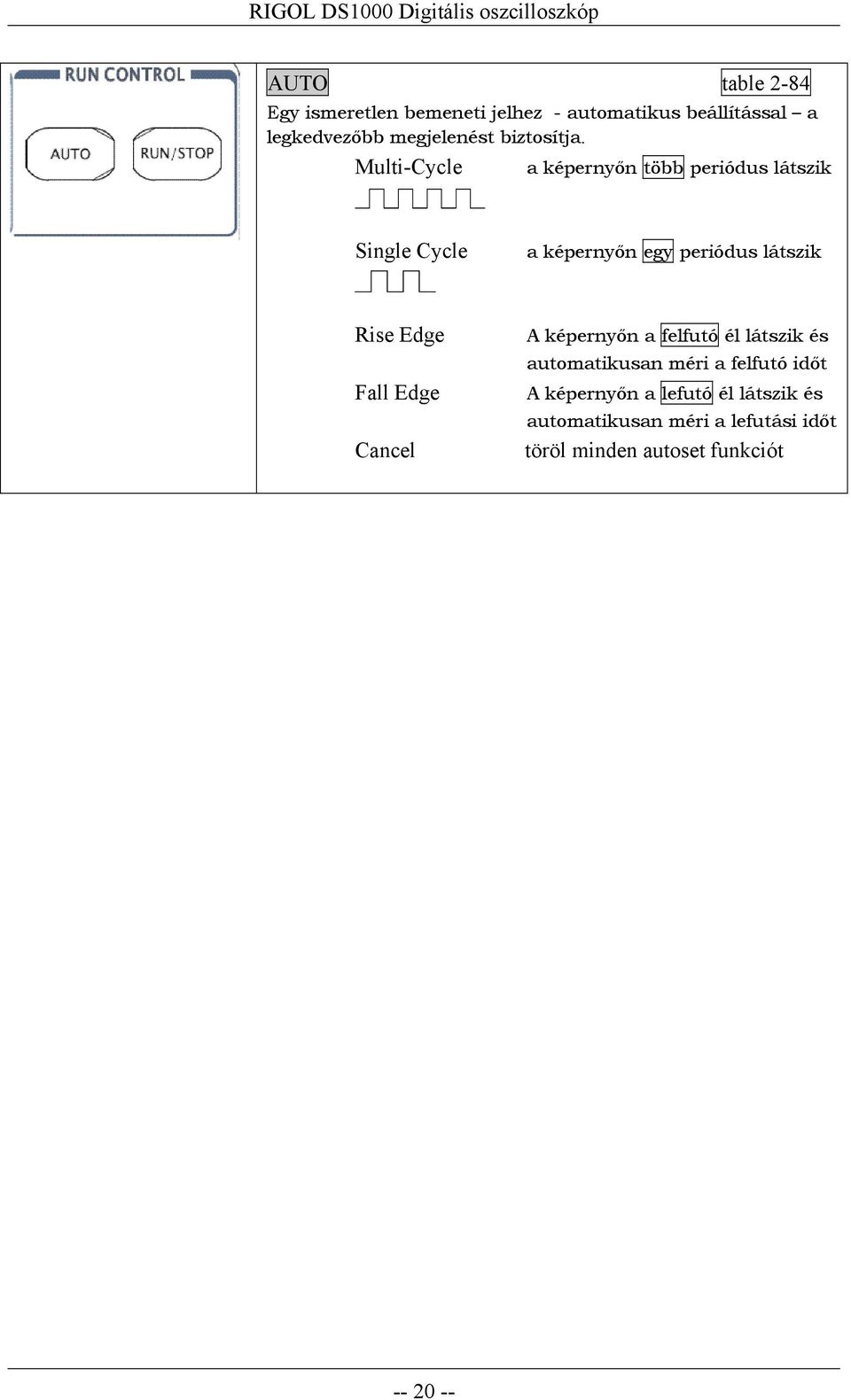

20 AUTO table 2-84 Egy ismeretlen bemeneti jelhez - automatikus beállítással a legkedvezőbb megjelenést biztosítja. Multi-Cycle a képernyőn több periódus látszik Single Cycle a képernyőn egy periódus látszik Rise Edge Fall Edge Cancel A képernyőn a felfutó él látszik és automatikusan méri a felfutó időt A képernyőn a lefutó él látszik és automatikusan méri a lefutási időt töröl minden autoset funkciót
