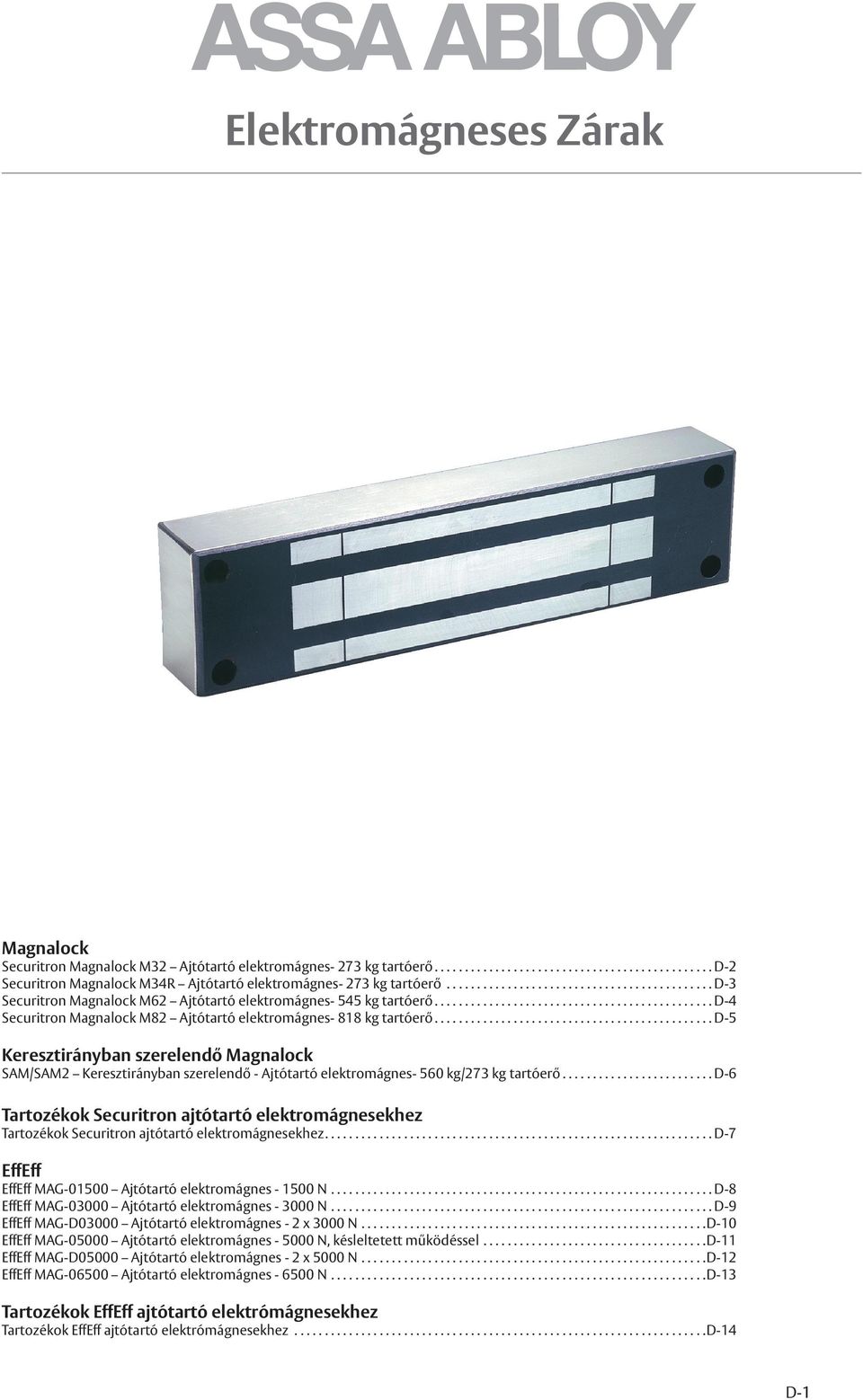

1 Elektromágneses Zárak Magnalock Securitron Magnalock M32 Ajtótartó elektromágnes- 273 kg tartóerő... D-2 Securitron Magnalock M34R Ajtótartó elektromágnes- 273 kg tartóerő D-3 Securitron Magnalock M62 Ajtótartó elektromágnes- 545 kg tartóerő... D-4 Securitron Magnalock M82 Ajtótartó elektromágnes- 818 kg tartóerő... D-5 Keresztirányban szerelendő Magnalock SAM/SAM2 Keresztirányban szerelendő - Ajtótartó elektromágnes- 560 kg/273 kg tartóerő... D-6 Tartozékok Securitron ajtótartó elektromágnesekhez Tartozékok Securitron ajtótartó elektromágnesekhez.... D-7 EffEff EffEff MAG Ajtótartó elektromágnes N D-8 EffEff MAG Ajtótartó elektromágnes N D-9 EffEff MAG-D03000 Ajtótartó elektromágnes - 2 x 3000 N D-10 EffEff MAG Ajtótartó elektromágnes N, késleltetett működéssel D-11 EffEff MAG-D05000 Ajtótartó elektromágnes - 2 x 5000 N D-12 EffEff MAG Ajtótartó elektromágnes N D-13 Tartozékok EffEff ajtótartó elektrómágnesekhez Tartozékok EffEff ajtótartó elektrómágnesekhez D-14 D-1

2 Magnalock Működési hőmérséklet tartomány: -40 C C Securitron Magnalock M32 Ajtótartó elektromágnes- 273 kg tartóerő 273 kg (hosszúság x szélesség x mélység): 203 x 44,5 x 38 mm Ellenoldal: 165 x 41,5 x 12 mm Energiafogyasztás: 300 ma/12 V DC esetén, 150 ma/24 V DC esetén 12 V DC - 24 V DC (+/-10%) Állapot-visszajelzés: ajtó zárva állapot-visszajelzés (ajtó zárva kontaktus zárva) mágnes, csavarok, kalapanyák, fém ellenoldal, beépítési útmutató Securitron Magnalock M32 Ajtótartó elektromágnes- 273 kg tartóerő Ajtók zárva tartásához javasolt. Felületre szerelhető (vízszintes vagy függőleges helyzetben). Üzemeltetése karbantartást nem igényel. Élettartam garancia. Alkalmas nagy forgalmú ajtókhoz (200 vagy több nyitás/záródás ciklus naponta). A tápfeszültség lekapcsolása esetén a mágnes elenged, és az ajtó kinyitható. Az SC jelű változat beépített ajtó állapotérzékelővel (ajtó nyitva/zárva) kerül forgalomba. Változatok: Rendelési kód M32 M32F M32SC M32SCF Termékleírás 12 V 24 V DC 12 V 24 V DC karimával szerelt 12 V 24 V DC állapot-visszajelzéssel 12 V 24 V DC karimával szerelt, állapot-visszajelzéssel Rendelési kód Termékleírás CWB-32 ezüst (fekete) Z-32 ezüst (fekete, rozsdamentes acél) HEB-3 ezüst (fekete) Szerelőkeret alumínium vagy beton szerkezetre rögzítéshez bevésett kábel alkalmazása nélkül Z-szerelőkeret az M32 jelű mágneszárhoz eloxált ezüst, eloxált fekete és fényes rozsdamentes acél kivitelben Ellenlemez toldóelem A=203 mm, B=38 mm, C=182 mm,d=3 furat A=220 mm, B=60 mm, C=55 mm A=203 mm, B=75 mm, C=75 mm D-2

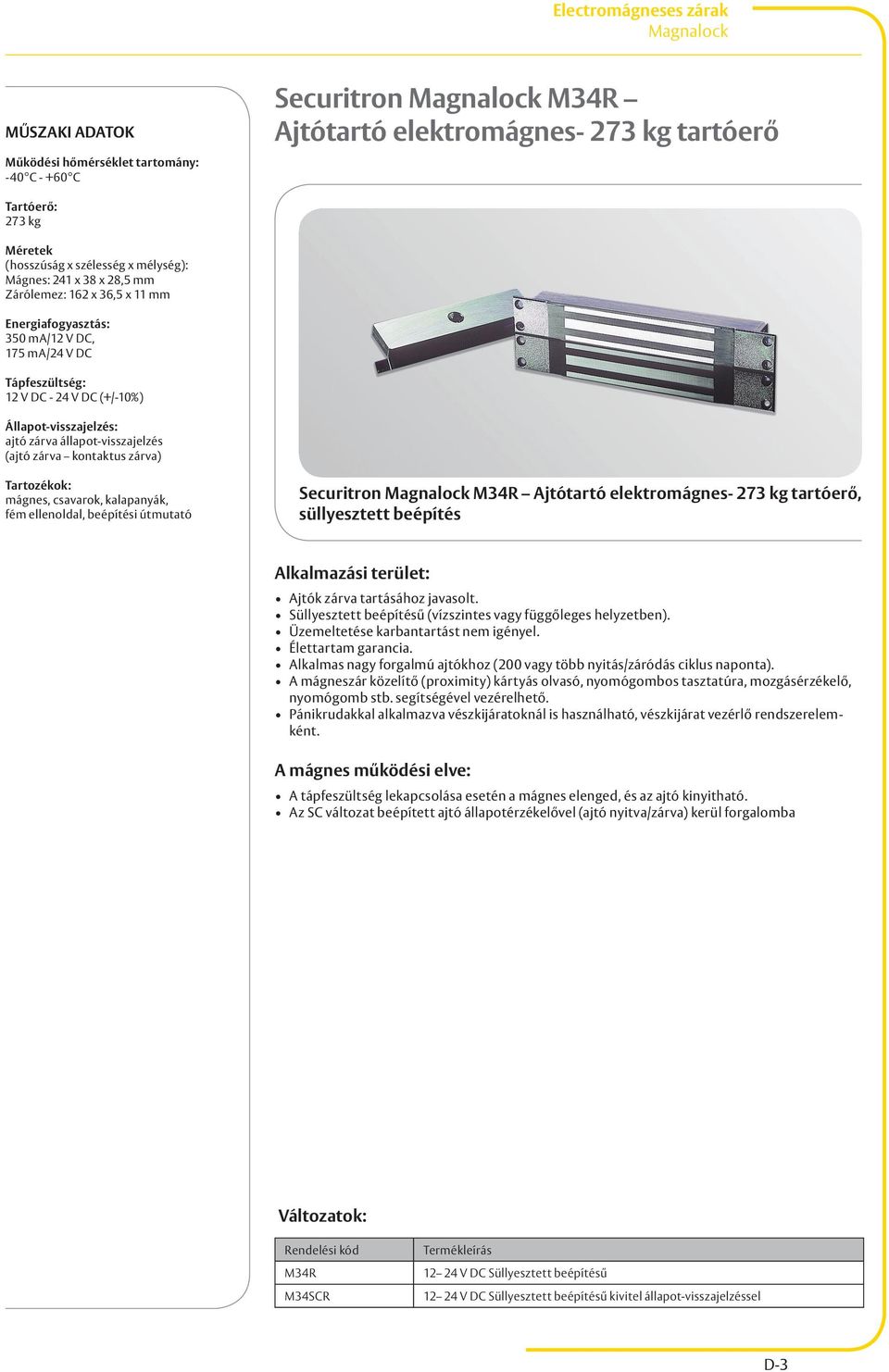

3 Magnalock Működési hőmérséklet tartomány: -40 C C Securitron Magnalock M34R Ajtótartó elektromágnes- 273 kg tartóerő 273 kg (hosszúság x szélesség x mélység): Mágnes: 241 x 38 x 28,5 mm Zárólemez: 162 x 36,5 x 11 mm Energiafogyasztás: 350 ma/12 V DC, 175 ma/24 V DC 12 V DC - 24 V DC (+/-10%) Állapot-visszajelzés: ajtó zárva állapot-visszajelzés (ajtó zárva kontaktus zárva) mágnes, csavarok, kalapanyák, fém ellenoldal, beépítési útmutató Securitron Magnalock M34R Ajtótartó elektromágnes- 273 kg tartóerő, süllyesztett beépítés Ajtók zárva tartásához javasolt. Süllyesztett beépítésű (vízszintes vagy függőleges helyzetben). Üzemeltetése karbantartást nem igényel. Élettartam garancia. Alkalmas nagy forgalmú ajtókhoz (200 vagy több nyitás/záródás ciklus naponta). A tápfeszültség lekapcsolása esetén a mágnes elenged, és az ajtó kinyitható. Az SC változat beépített ajtó állapotérzékelővel (ajtó nyitva/zárva) kerül forgalomba Változatok: Rendelési kód M34R M34SCR Termékleírás V DC Süllyesztett beépítésű V DC Süllyesztett beépítésű kivitel állapot-visszajelzéssel D-3

4 Magnalock Működési hőmérséklet tartomány: -40 C C Securitron Magnalock M62 Ajtótartó elektromágnes- 545 kg tartóerő 545 kg (hosszúság x szélesség x mélység): Mágnes: 203 x 76 x 44,5 mm Zárólemez: 152 x 70 x 12 mm Energiafogyasztás: 250 ma/12 V DC, 125 ma/24 V DC 12 V DC - 24 V DC (+/-10%) Állapot-visszajelzés: ajtó zárva állapot-visszajelzés (ajtó zárva kontaktus zárva) mágnes, csavarok, kalapanyák, fém ellenoldal, beépítési útmutató Securitron Magnalock M62 Ajtótartó elektromágnes- 545 kg tartóerő Ajtók zárva tartásához javasolt. Felületre szerelhető (vízszintes vagy függőleges helyzetben). Üzemeltetése karbantartást nem igényel. Élettartam garancia. Alkalmas nagy forgalmú ajtókhoz (200 vagy több nyitás/záródás ciklus naponta). Változatok: Rendelési kód M62 M62F M62-SS M62SC M62SC-SS M62SCF Termékleírás V DC 12 V 24 V DC felületszerelt V DC osztott zárólemezzel 12 V 24 V DC állapot-visszajelzéssel V DC állapot-visszajelzéssel és osztott zárólemezzel V DC karimával szerelt, állapot-visszajelzéssel Rendelési kód Termékleírás CWB-62 ezüst (fekete) Z-62 ezüst (fekete, rozsdamentes acél) Szerelőkeret alumínium vagy beton szerkezetre rögzítéshez bevésett kábel alkalmazása nélkül Z-Szerelőkeret az M62-es mágneszárhoz eloxált ezüst, eloxált fekete és fényes rozsdamentes acél kivitelben A=203 mm, B=44,5 mm, C=182 mm, D=20 mm A=220 mm, B=75 mm, C=62 mm HEB-3 ezüst (fekete) Ellenlemez toldóelem A=203 mm, B=75 mm, C=75 mm D-4

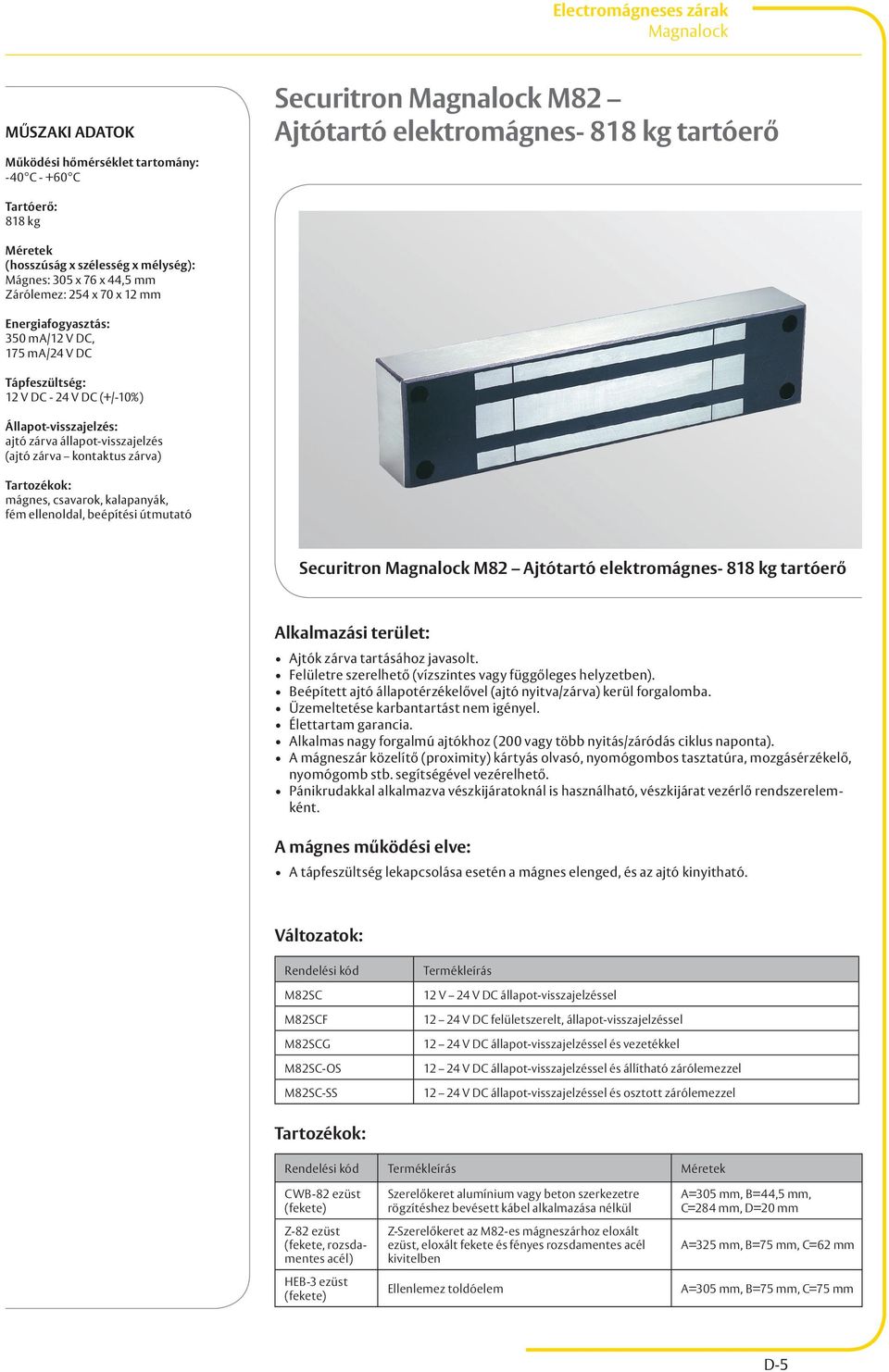

5 Magnalock Működési hőmérséklet tartomány: -40 C C Securitron Magnalock M82 Ajtótartó elektromágnes- 818 kg tartóerő 818 kg (hosszúság x szélesség x mélység): Mágnes: 305 x 76 x 44,5 mm Zárólemez: 254 x 70 x 12 mm Energiafogyasztás: 350 ma/12 V DC, 175 ma/24 V DC 12 V DC - 24 V DC (+/-10%) Állapot-visszajelzés: ajtó zárva állapot-visszajelzés (ajtó zárva kontaktus zárva) mágnes, csavarok, kalapanyák, fém ellenoldal, beépítési útmutató Securitron Magnalock M82 Ajtótartó elektromágnes- 818 kg tartóerő Ajtók zárva tartásához javasolt. Felületre szerelhető (vízszintes vagy függőleges helyzetben). Beépített ajtó állapotérzékelővel (ajtó nyitva/zárva) kerül forgalomba. Üzemeltetése karbantartást nem igényel. Élettartam garancia. Alkalmas nagy forgalmú ajtókhoz (200 vagy több nyitás/záródás ciklus naponta). A tápfeszültség lekapcsolása esetén a mágnes elenged, és az ajtó kinyitható. Változatok: Rendelési kód M82SC M82SCF M82SCG M82SC-OS M82SC-SS Termékleírás 12 V 24 V DC állapot-visszajelzéssel V DC felületszerelt, állapot-visszajelzéssel V DC állapot-visszajelzéssel és vezetékkel V DC állapot-visszajelzéssel és állítható zárólemezzel V DC állapot-visszajelzéssel és osztott zárólemezzel Rendelési kód Termékleírás CWB-82 ezüst (fekete) Z-82 ezüst (fekete, rozsdamentes acél) HEB-3 ezüst (fekete) Szerelőkeret alumínium vagy beton szerkezetre rögzítéshez bevésett kábel alkalmazása nélkül Z-Szerelőkeret az M82-es mágneszárhoz eloxált ezüst, eloxált fekete és fényes rozsdamentes acél kivitelben Ellenlemez toldóelem A=305 mm, B=44,5 mm, C=284 mm, D=20 mm A=325 mm, B=75 mm, C=62 mm A=305 mm, B=75 mm, C=75 mm D-5

6 Keresztirányban szerelendő Magnalock SAM/SAM2 Oldalirányban reteszelő Ajtótartó elektromágnes- 560 kg/273 kg tartóerő Securitron SAM Működési hőmérséklet tartomány: -40 C C 560 kg (hosszúság x szélesség x mélység): Mágnes: 241 x 38,1 x 28,6 mm Zárólemez: 222,3 x 36,5 x 12,7 mm Energiafogyasztás: 350 ma/12 V DC, 175 ma/24 V DC 12 V DC - 24 V DC (+/-10%) Állapot-visszajelzés: ajtó zárva állapot-visszajelzés (ajtó zárva kontaktus zárva) mágnes, csavarok, kalapanyák, fém ellenoldal, beépítési útmutató Securitron SAM2 Működési hőmérséklet tartomány: -40 C C 273 kg (hosszúság x szélesség x mélység): Mágnes: 183 x 29 x 24 mm Zárólemez: 183 x 29 x 29 mm Energiafogyasztás: 62 ma/24 V DC 24 V DC (+/-10%) mágnes, csavarok, kalapanyák, fém zárólemez, beépítési útmutató Securitron SAM és SAM2 Ajtótartó elektromágnes 560 kg, illetve 273 kg tartóerő - a mágnes síkjával párhuzamosan ható erő esetén. Alkalmazása javasolt lengő- és tolóajtók esetén. Süllyesztett beépítés (vízszintes vagy függőleges helyzetben). Üzemeltetése karbantartást nem igényel. Élettartam garancia. Alkalmas nagy forgalmú ajtókhoz (200 vagy több nyitás/záródás ciklus naponta). A tápfeszültség lekapcsolása esetén a mágnes elenged, és az ajtó kinyitható. Beépített ajtó állapotérzékelővel (ajtó nyitva/zárva) kerül forgalomba. Változatok: Rendelési kód SAM SAM SC SAM 2-24 Termékleírás V DC V DC állapot-visszajelzéssel 24 V DC D-6

7 Tartozékok Securitron elektromágneses zárakhoz Tartozékok Securitron elektromágneses zárakhoz Z Szerelőkeret Felület: ezüst, fekete, rozsdamentes acél Az egységcsomag tartozékai: csavarok, szegecsfejek, beépítési útmutató Típus A B C Z-32 ezüst (fekete, rozsdamentes acél) 220 mm 60 mm 55 mm Z-62 ezüst (fekete, rozsdamentes acél) 220 mm 75 mm 62 mm Z-82 ezüst (fekete, rozsdamentes acél) 325 mm 75 mm 62 mm Szerelőkeret fa, illetve beton felületre történő rögzítéshez Felület: ezüst, fekete Az egységcsomag tartozékai: csavarok, szegecsfejek, beépítési útmutató Típus A B C D CWB-32 ezüst (fekete) 203 mm 38 mm 182 mm (3 furat) CWB-62 ezüst (fekete) 203 mm 44,5 mm 182 mm 20 mm CWB-82 ezüst (fekete) 305 mm 44,5 mm 284 mm 20 mm Ellenlemez toldóelem Felület: ezüst, fekete Az egységcsomag tartozékai: csavarok, szegecsfejek, beépítési útmutató Típus A B C HEB-3 ezüst (fekete) 203 mm 75 mm 75 mm HEB82-3 ezüst (fekete) 305 mm 75 mm 75 mm D-7

8 EffEff EffEff MAG Síktapadó mágnes 1500 N tartóerő 12V DC Áramfelvétel: 350 ma 1500 N Vezeték: 90cm hosszú vezetékkel EffEff MAG Síktapadó mágnes 1500 N tartóerő Ajtók zárva tartásához javasolt. Alkalmas nagy forgalmú ajtókhoz (200 vagy több nyitás/záródás ciklus naponta). A tápfeszültség lekapcsolása esetén a mágnes elenged és az ajtó kinyitható. Előnyök: A mágnes üzemi hőmérséklet alatt sem veszít tartóerejéből. 90cm hosszú vezetékkel kerül forgalomba az összes változat. Felületre szerelhető változatok: Típus Leírás Felület Tartóerő (N) Tápfeszültség MAG-01500STS--A Síktapadó mágnes Rozsdamentes acél V DC x 32 x 24 mm MAG-01500SALS--D Síktapadó mágnes Alumínium V DC x 32 x 24 mm Süllyesztett szerelésű változatok: Típus Leírás Felület Tartóerő (N) Tápfeszültség MAG-01500STM--A Síktapadó mágnes Rozsdamentes acél V DC x 32 x 24 mm Választható szerelőkeretek Típus Leírás Felület MAGAC-L L tip. szerelőkeret Alumínium 170 x 37 x 30 mm MAGAC-Z Z tip. szerelőkeret Alumínium - D-8

9 EffEff EffEff MAG Síktapadó mágnes 3000 N tartóerő 12/24 V DC Optimális feszültség a MAG-03000STS-A-hoz 12V DC Áramfelvétel: 500 ma (12V) 250 ma (24V) 3000 N Vezeték: 90cm hosszú vezetékkel EffEff MAG Síktapadó mágnes 3000 N tartóerő Ajtók zárva tartásához javasolt. Alkalmas nagy forgalmú ajtókhoz (200 vagy több nyitás/záródás ciklus naponta). A mágneszár közelítő (proximity) kártyás olvasó, nyomógombos tasztatúra, mozgásérzékelő, nyomógomb stb. segítségével vezérelhető. Felületre szerelhető változatok: Pánikrudakkal alkalmazva vészkijáratoknál is használható, vészkijárat vezérlő rendszerelemként. A tápfeszültség lekapcsolása esetén a mágnes elenged és az ajtó kinyitható. Előnyök: A mágnes üzemi hőmérséklet alatt sem veszít tartóerejéből. 90cm hosszú vezetékkel kerül forgalomba az összes változat. Típus Leírás Felület Tartóerő (N) Tápfeszültség MAG-03000STS--A Síktapadó mágnes Rozsdamentes acél /24 V DC 500/ x 41 x 26 mm MAG-03000ALS--D Síktapadó mágnes Alumínium /24 V DC 500/ x 42 x 25 mm MAG-03000ALS-HD Síktapadó mágnes, hall érzékeléssel Alumínium /24 V DC 500/ x 42 x 25 mm Süllyesztett szerelésű változatok: Típus Leírás Felület Tartóerő (N) Tápfeszültség MAG-03000STM--D Síktapadó mágnes Rozsdamentes acél /24 V DC 500/ x 38 x 26 mm MAG-03000STM-HD Síktapadó mágnes, hall érzékeléssel Rozsdamentes acél /24 V DC 500/ x 38 x 26 mm MAG-03000ALM--D Síktapadó mágnes Alumínium /24 V DC 500/ x 38 x 28 mm MAG-03000ALM-HD Síktapadó mágnes, hall érzékeléssel Alumínium /24 V DC 500/ x 38 x 28 mm Választható szerelőkeretek Típus Leírás Felület MAGAC-L300ST--- L tip. szerelőkeret Rozsdamentes acél 210 x 48 x 30 mm MAGAC-Z300ST--- Z tip. szerelőkeret Rozsdamentes acél - MAGAC-L L tip. szerelőkeret Alumínium 250 x 48 x 30 mm MAGAC-Z Z tip. szerelőkeret Alumínium - MAGAC-K L tip. szerelőkeret fedéllel Alumínium 247 x 48 x 30 mm MAGAC-U300/500 Univerzális Z. tip szerelőkeret Alumínium 185 x 50 x 50,5 mm MAGAC-G Szerelőkeret üvegajtókhoz, 10 mm üvegvastagság Alumínium 190 x 10* x 45 mm MAGAC-G Szerelőkeret üvegajtókhoz, 12 mm üvegvastagság Alumínium 190 x 12* x 45 mm MAGAC-M M tip. szerelőkeret Alumínium 199 x 55 x 15 mm D-9

10 EffEff EffEff MAGD Síktapadó mágnes 2 x 3000 N tartóerő 12/24 V DC Áramfelvétel: 500 ma (12V) 250 ma (24V) 2 x 3000 N EffEff MAGD Síktapadó mágnes 2 x 3000 N tartóerő Kétszárnyú ajtók zárva tartásához javasolt. Felületre szerelhető. Alkalmas nagy forgalmú ajtókhoz (200 vagy több nyitás/záródás ciklus naponta). A tápfeszültség lekapcsolása esetén a mágnes elenged és az ajtó kinyitható. Előnyök: A mágnes üzemi hőmérséklet alatt sem veszít tartóerejéből. Felületre szerelhető változatok: Típus Leírás Felület Tartóerő (N) Tápfeszültség MAGD-03000ALS D Síktapadó mágnes Alumínium 2 x /24 V DC 500/ x 42 x 25 mm MAGD-03000ALS-HD Választható szerelőkeretek Síktapadó mágnes, hall érzékeléssel Alumínium 2 x /24 V DC 500/ x 42 x 25 mm Típus Leírás Felület MAGAC-L L tip. szerelőkeret Alumínium 250 x 48 x 30 mm MAGAC-Z Z tip. szerelőkeret Alumínium - MAGAC-M M tip. szerelőkeret Alumínium 199 x 55 x 15 mm Megj.: A mágneshez két megfelelő szerelőkeretet kell rendelni D-10

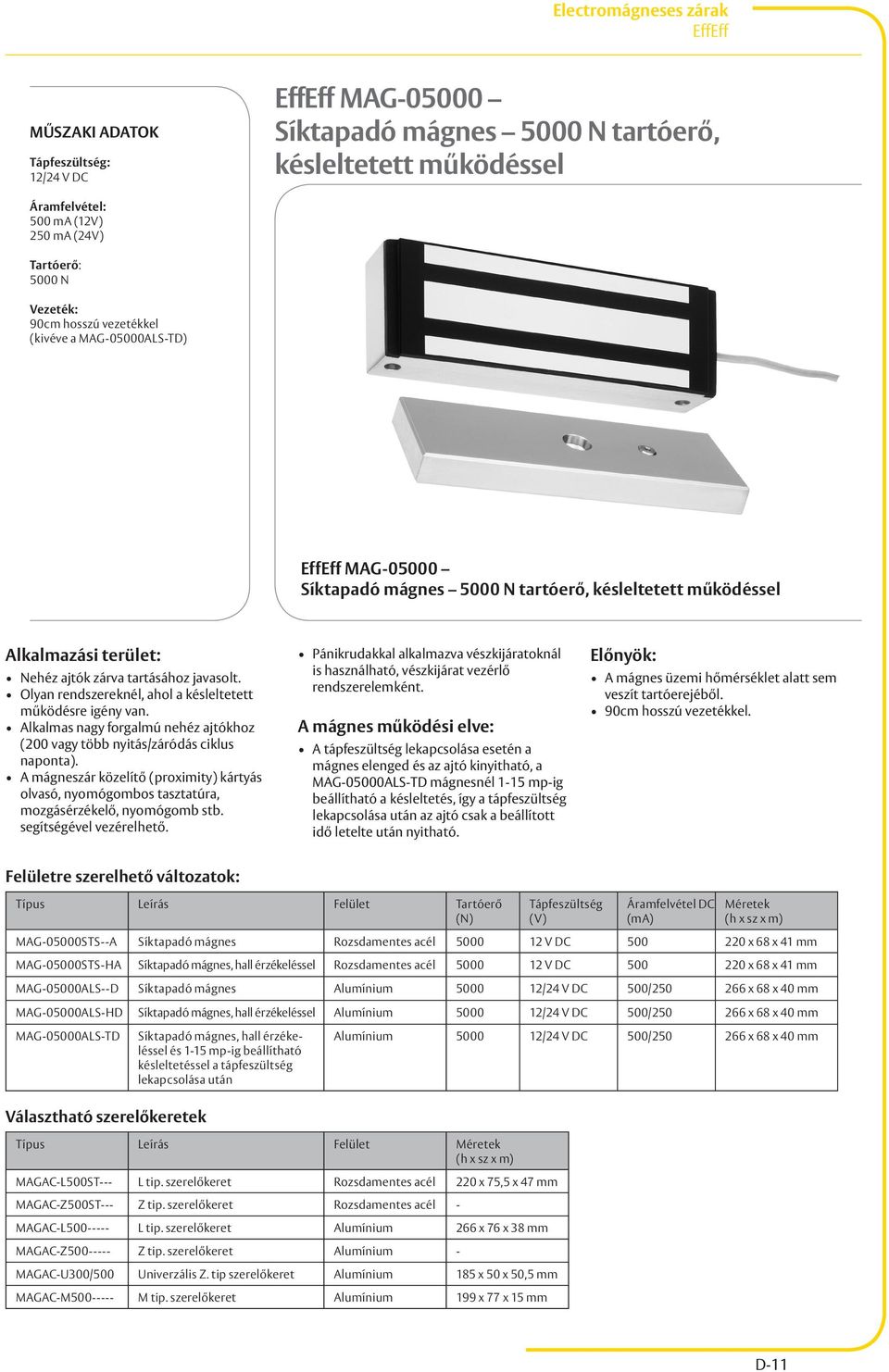

11 EffEff 12/24 V DC EffEff MAG Síktapadó mágnes 5000 N tartóerő, késleltetett működéssel Áramfelvétel: 500 ma (12V) 250 ma (24V) 5000 N Vezeték: 90cm hosszú vezetékkel (kivéve a MAG-05000ALS-TD) EffEff MAG Síktapadó mágnes 5000 N tartóerő, késleltetett működéssel Nehéz ajtók zárva tartásához javasolt. Olyan rendszereknél, ahol a késleltetett működésre igény van. Alkalmas nagy forgalmú nehéz ajtókhoz (200 vagy több nyitás/záródás ciklus naponta). A mágneszár közelítő (proximity) kártyás olvasó, nyomógombos tasztatúra, mozgásérzékelő, nyomógomb stb. segítségével vezérelhető. Pánikrudakkal alkalmazva vészkijáratoknál is használható, vészkijárat vezérlő rendszerelemként. A tápfeszültség lekapcsolása esetén a mágnes elenged és az ajtó kinyitható, a MAG-05000ALS-TD mágnesnél 1-15 mp-ig beállítható a késleltetés, így a tápfeszültség lekapcsolása után az ajtó csak a beállított idő letelte után nyitható. Előnyök: A mágnes üzemi hőmérséklet alatt sem veszít tartóerejéből. 90cm hosszú vezetékkel. Felületre szerelhető változatok: Típus Leírás Felület Tartóerő (N) Tápfeszültség MAG-05000STS--A Síktapadó mágnes Rozsdamentes acél V DC x 68 x 41 mm MAG-05000STS-HA Síktapadó mágnes, hall érzékeléssel Rozsdamentes acél V DC x 68 x 41 mm MAG-05000ALS--D Síktapadó mágnes Alumínium /24 V DC 500/ x 68 x 40 mm MAG-05000ALS-HD Síktapadó mágnes, hall érzékeléssel Alumínium /24 V DC 500/ x 68 x 40 mm MAG-05000ALS-TD Síktapadó mágnes, hall érzékeléssel és 1-15 mp-ig beállítható késleltetéssel a tápfeszültség lekapcsolása után Alumínium /24 V DC 500/ x 68 x 40 mm Választható szerelőkeretek Típus Leírás Felület MAGAC-L500ST--- L tip. szerelőkeret Rozsdamentes acél 220 x 75,5 x 47 mm MAGAC-Z500ST--- Z tip. szerelőkeret Rozsdamentes acél - MAGAC-L L tip. szerelőkeret Alumínium 266 x 76 x 38 mm MAGAC-Z Z tip. szerelőkeret Alumínium - MAGAC-U300/500 Univerzális Z. tip szerelőkeret Alumínium 185 x 50 x 50,5 mm MAGAC-M M tip. szerelőkeret Alumínium 199 x 77 x 15 mm D-11

12 EffEff EffEff MAGD Síktapadó mágnes 2 x 5000 N tartóerő 12/24 V DC Áramfelvétel: 500 ma (12V) 250 ma (24V) 2 x 5000 N EffEff MAGD Síktapadó mágnes 2 x 5000 N tartóerő Kétszárnyú nehéz ajtók zárva tartásához javasolt. Felületre szerelhető. Alkalmas nagy forgalmú nehéz ajtókhoz (200 vagy több nyitás/záródás ciklus naponta). A tápfeszültség lekapcsolása esetén a mágnes elenged és az ajtó kinyitható. Előnyök: A mágnes üzemi hőmérséklet alatt sem veszít tartóerejéből. 90cm hosszú vezetékkel kerül forgalomba az összes változat. Felületre szerelhető változatok: Típus Leírás Felület Tartóerő (N) Tápfeszültség MAGD-05000ALS--D Síktapadó mágnes Alumínium 2 x /24 V DC 500/ x 68 x 40 mm MAGD-05000ALS-HD Választható szerelőkeretek Síktapadó mágnes, hall érzékeléssel Típus Leírás Felület MAGAC-L L tip. szerelőkeret Alumínium 266 x 76 x 38 mm Alumínium 2 x /24 V DC 500/ x 68 x 40 mm MAGAC-Z Z tip. szerelőkeret Alumínium - MAGAC-M M tip. szerelőkeret Alumínium 199 x77 x 15 mm Megj.: A mágneshez két megfelelő szerelőkeretet kell rendelni D-12

13 EffEff EffEff MAGG06500 Síktapadó mágnes 6500 N tartóerő 12/24 V DC Áramfelvétel: 500 ma (12V) 250 ma (24V) 6500 N IP védettség: IP 65 Vezeték: 90cm hosszú vezetékkel EffEff MAGG06500 Síktapadó mágnes 6500 N tartóerő Nehéz ajtók és kültéri kapuk zárva tartásához javasolt. Alkalmas nagy forgalmú nehéz beltéri és kültéri ajtókhoz (200 vagy több nyitás/záródás ciklus naponta). A tápfeszültség lekapcsolása esetén a mágnes elenged és az ajtó kinyitható Előnyök: A mágnes üzemi hőmérséklet alatt sem veszít tartóerejéből. 90cm hosszú vezetékkel. IP 65-ös védettség. Felületre szerelhető változatok: Típus Leírás Felület Tartóerő (N) Tápfeszültség MAGG06500STS--D Síktapadó mágnes Rozsdamentes acél /24 V DC 500/ x 68 x 41 mm MAGG06500STS-HA Síktapadó mágnes, hall érzékeléssel Rozsdamentes acél V DC x 68 x 41 mm MAG-05000ALS--D Síktapadó mágnes Alumínium V DC x 68 x 41 mm Választható szerelőkeretek Típus Leírás Felület MAGAC-L L tip. szerelőkeret Rozsdamentes acél 220 x 45 x 70 mm D-13

14 Tartozékok EffEff ajtótartó elektrómágnesekhez Telepítési rajz az L. tip. szerelőkerethez Telepítési rajz a Z. tip. szerelőkerethez L tip. szerelőkeret Mágnes Ajtókeret Ellenoldal Mágnes L tip. szerelőkeret Ellenoldal Ajtókeret B Z tip. szerelőkeret Nyitásirány kifelé A Nyitásirány kifelé A Ajtószárny Szerelőkeret típusok az A méret figyelembevételével Szerelőkeret típusa MAGAC-L mm MAGAC-L / 42 / 36 / 30 mm MAGAC-L300ST MAGAC-L / 65 / 53 / 41 mm MAGAC-L500-ST mm Szerelőkeret típusok az A és B méret figyelembevételével Szerelőkeret típusa A méret B méret MAGAC-Z mm 37 mm MAGAC-Z mm 48 mm MAGAC-Z300ST mm 48 mm MAGAC-Z500 / MAGAC-Z500-ST 70 mm 76 mm Telepítési rajz a szerelőlaphoz Telepítési rajz az üvegajtóhoz való szerelőkerethez Ajtókeret Ajtókeret Szerelőkeret Mágnes Ajtószárny Teli üvegajtó (10 és 12mm) Ellenoldalt tartó lap Nyitásirány kifelé Nyitásirány kifelé 50 mm D-14
