Elektromos zárfogadók

Átírás

1 Standard elektromos zárfogadók E-line Standard elektromos zárfogadó termékcsalád C-2 17 Standard elektromos zárfogadó termékcsalád C-3 17RR Állapot-visszajelzővel ellátott elektromos zárfogadó termékcsalád C-4 BERA Elektromos zárfogadó termékcsalád C-5 24RR/24RRF Elektromos zárfogadó termékcsalád C /136 Elektromos zárfogadó termékcsalád ProFix-el... C-11 Elektromos zárfogadók tűzgátló ajtókhoz 118F MINI - Speciális vékonyított elektromos zárfogadó termékcsalád tűzgátló ajtókhoz C Speciális elektromos zárfogadó termékcsalád tűzgátló ajtókhoz C Speciális elektromos zárfogadó termékcsalád tűzgátló ajtókhoz /szimmetrikus testű/ C-14 Elektromos zárfogadók tűzgátló ajtókhoz / vészkijáratokhoz, szellőző- és biztonsági ajtókhoz 131/331 Speciális elektromos zárfogadó termékcsalád tűzgátló ajtókhoz/vészkijáratokhoz, szellőző- és biztonsági ajtókhoz... C Speciális elektromos zárfogadó termékcsalád vészkijáratokhoz, szellőző- és biztonsági ajtókhoz /szimmetrikus testű/... C-16 Vékonyított kivitelű elektromos zárfogadók 118 MINI Standard elektromos zárfogadó termékcsalád (66x16x25,5) C Vékonyított kivitelű elektromos zárfogadó (16,5 mm) termékcsalád C-18 Kültéri elektromos zárfogadók 12 Speciális vízálló elektromos zárfogadó termékcsalád kültéri ajtókhoz C-19 16W Speciális vízálló elektromos zárfogadó termékcsalád kültéri ajtókhoz C-20 Üvegajtókhoz való zárfogadók 914 Speciális elektromos zárfogadó termékcsalád keret nélküli (tokos) edzettüveg-ajtókhoz C VGL Speciális elektromos zárfogadó termékcsalád kétszárnyú edzettüveg-ajtókhoz C-23 Speciális elektromos zárfogadók Speciális elektromos zárfogadó termékcsalád menekülési útvonalak ajtajaihoz (a 89 -es és a 90 -es számú termékcsalád pánikszerelvényeihez).... C Speciális kampós elektromos zárfogadó tolóajtókhoz c-26 BERA Interlock elektromos csapszegzár termékcsalád... C-27 BERA Elektromos szekrény és fiókzárak c-28 BERA RA16 Speciális elektromos zárfogadó távíránítással C Speciális elektromos zárfogadó termékcsalád.... C-30 Rugós csapdák (kilincsnyelvek) Rugós csapdák (kilincsnyelvek).... C-31 Előlapok az effeff termékcsaládhoz tartozó elektromos zárfogadókhoz Előlapok az effeff termékcsaládhoz tartozó elektromos zárfogadókhoz... C-32 Tájékoztató C-34 C-1

2 Standard elektromos zárfogadók 3500 N (356kg) E-line Standard elektromos zárfogadó termékcsalád öntött cink A zárnyelv fogadó anyaga: öntött cink, sárgaréz Üzemi hőmérséklet tartomány: -15 C +40 C Tanúsítványok: EN es osztály EN es osztály E-line Standard elektromos zárfogadó termékcsalád Univerzális szerelésű zárfogadók FaFix (vízszintesen állítható zárnyelvfogadó) alkalmazása az alapmodell esetén. Szimmetrikus kialakítás. Átforgatható: mind jobbos, mind balos DIN ajtók esetén használható 180 fokkal való elforgatást követően. Bármelyik általános kialakítású előlappal használható. Zárfogadó változatok: Feszültség alatt nyitva, feszültségmentes állapotban zárva van. Altípusok: E7 Tekercsek: D1, E4, F4 Feszültség alatt nyitva, feszültségmentes állapotban zárva van + mechanikusan kiiktatható. Altípusok: E7E Tekercsek: D1, E4, F4 Elektromos impulzusra nyit, egy áthaladást engedélyezve. Altípusok: E7A Tekercsek: D1, E4, F4 Feszültség alatt zárva, feszültségmentes állapotban nyitva (fordított üzemű zárfogadó). Altípusok: E7R Tekercsek: E9, F9 Tápfeszültség (V) Tekercs ellenállás AC (ma) DC (ma) E7-D1 Zárfogadó 6 12 V AC/DC (12 V üzemmód) 9.1 1,100/5 sec 1,300/5 sec E7-E4 12 V DC E7-F4 24 V DC E7E-D1 Zárfogadó mechanikusan kiiktatható 6 12 V AC/DC (12 V üzemmód) 9.1 1,100/5 sec 1,300/5 sec E7E-E4 E7E-F4 mechanikusan kiiktatható mechanikusan kiiktatható 12 V DC V DC Az E-line termékcsaládba tartozó elektromos zárfogadók nem használhatóak tűzgátló ajtók esetén, mivel az alkalmazott anyagok nem elégítik ki a hőállóságra vonatkozó követelményeket (1000 C). E7A-D1 E7A-E4 E7A-F4 Zárfogadó Impulzusnyitású, egy áthaladást engedélyez Impulzusnyitású, egy áthaladást engedélyez Impulzusnyitású, egy áthaladást engedélyez 6 12 V AC/DC (12 V üzemmód) 9.1 1,100/5 sec 1,300/5 sec 12 V DC V DC E7R-E9 Kis áramfelvételű, fordított üzemű zárfogadó 12 V DC E7R-F9 Kis áramfelvételű, fordított üzemű zárfogadó 24 V DC C-2

3 Standard elektromos zárfogadók 3500 N (356kg) 17 Standard elektromos zárfogadó termékcsalád öntött cink A zárnyelv fogadó anyaga: öntött cink Üzemi hőmérséklet tartomány: -15 C +40 C Méret: Magasság: 75 mm Szélesség: 20,5 mm Mélység: 28 mm Tanúsítványok: EN es osztály EN es osztály 17 Standard elektromos zárfogadó termékcsalád Univerzális szerelésű zárfogadók. FaFix (vízszintesen állítható zárnyelvfogadó) alkalmazása az alapmodell esetén. Szimmetrikus kialakítás. Átforgatható: mind jobbos, mind balos DIN ajtók esetén használható 180 fokkal való elforgatást követően. Bármelyik általános kialakítású előlappal használható. E és F tekercsekkel 100% ED. Zárfogadó változatok: Feszültség alatt nyitva, feszültségmentes állapotban zárva van. Altípusok: 17 Tekercsek: D1, E4, F4 Feszültség alatt nyitva, feszültségmentes állapotban zárva van + mechanikusan kiiktatható. Altípusok: 17E Tekercsek: D1, E4, F4 Elektromos impulzusra nyit, egy áthaladást engedélyezve. Altípusok: 27 Tekercsek: D1, E4, F4 Feszültség alatt zárva, feszültségmentes állapotban nyitva (fordított üzemű zárfogadó). Altípusok: 37 Tekercsek: E9, F9 Tápfeszültség (V) Tekercs ellenállás AC (ma) DC (ma) 17-D1 Zárfogadó 6 12 V AC/DC (12 V üzemmód) /5 sec 1300/5 sec 17-E4 12 V DC F4 24 V DC E-D1 Zárfogadó mechanikusan kiiktatható 6 12 V AC/DC (12 V üzemmód) /5 sec 1300/5 sec 17E-E4 17E-F4 mechanikusan kiiktatható mechanikusan kiiktatható 12 V DC V DC D1 Zárfogadó Impulzusnyitású, egy áthaladást engedélyez 6 12 V AC/DC (12 V üzemmód) /5 sec 1300/5 sec A 17 termékcsaládba tartozó elektromos zárfogadók nem használhatóak tűzgátló ajtók esetén, mivel az alkalmazott anyagok nem elégítik ki a hőállóságra vonatkozó követelményeket (1000 C). 27-E4 27-F4 27E-E4 Impulzusnyitású, egy áthaladást engedélyez Impulzusnyitású, egy áthaladást engedélyez, mechanikusan kiiktatható, egy áthaladást engedélyez 12 V DC V DC V DC E9 Kis áramfelvételű, fordított üzemű zárfogadó 12 V DC F9 Kis áramfelvételű, fordított üzemű zárfogadó 24 V DC C-3

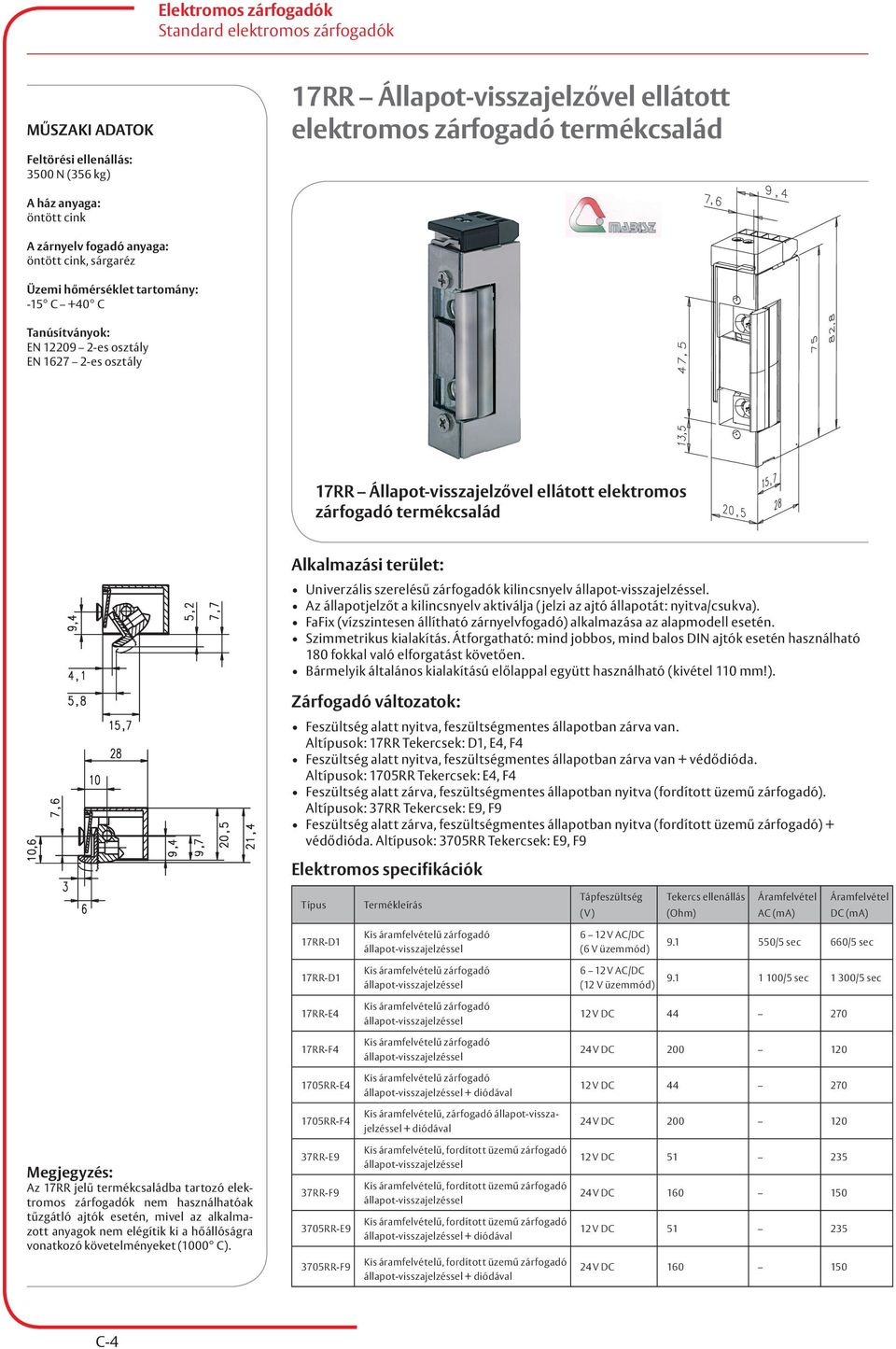

4 Standard elektromos zárfogadók 3500 N (356 kg) 17RR Állapot-visszajelzővel ellátott elektromos zárfogadó termékcsalád öntött cink A zárnyelv fogadó anyaga: öntött cink, sárgaréz Üzemi hőmérséklet tartomány: -15 C +40 C Tanúsítványok: EN es osztály EN es osztály 17RR Állapot-visszajelzővel ellátott elektromos zárfogadó termékcsalád Univerzális szerelésű zárfogadók kilincsnyelv állapot-visszajelzéssel. Az állapotjelzőt a kilincsnyelv aktiválja (jelzi az ajtó állapotát: nyitva/csukva). FaFix (vízszintesen állítható zárnyelvfogadó) alkalmazása az alapmodell esetén. Szimmetrikus kialakítás. Átforgatható: mind jobbos, mind balos DIN ajtók esetén használható 180 fokkal való elforgatást követően. Bármelyik általános kialakítású előlappal együtt használható (kivétel 110 mm!). Zárfogadó változatok: Feszültség alatt nyitva, feszültségmentes állapotban zárva van. Altípusok: 17RR Tekercsek: D1, E4, F4 Feszültség alatt nyitva, feszültségmentes állapotban zárva van + védődióda. Altípusok: 1705RR Tekercsek: E4, F4 Feszültség alatt zárva, feszültségmentes állapotban nyitva (fordított üzemű zárfogadó). Altípusok: 37RR Tekercsek: E9, F9 Feszültség alatt zárva, feszültségmentes állapotban nyitva (fordított üzemű zárfogadó) + védődióda. Altípusok: 3705RR Tekercsek: E9, F9 Tápfeszültség (V) Tekercs ellenállás AC (ma) DC (ma) 17RR-D1 állapot-visszajelzéssel 6 12 V AC/DC (6 V üzemmód) /5 sec 660/5 sec 17RR-D1 állapot-visszajelzéssel 6 12 V AC/DC (12 V üzemmód) /5 sec 1 300/5 sec 17RR-E4 állapot-visszajelzéssel 12 V DC RR-F4 állapot-visszajelzéssel 24 V DC RR-E4 állapot-visszajelzéssel + diódával 12 V DC RR-F4 Kis áramfelvételű, zárfogadó állapot-visszajelzéssel + diódával 24 V DC Az 17RR jelű termékcsaládba tartozó elektromos zárfogadók nem használhatóak tűzgátló ajtók esetén, mivel az alkalmazott anyagok nem elégítik ki a hőállóságra vonatkozó követelményeket (1000 C). 37RR-E9 37RR-F9 3705RR-E9 3705RR-F9 Kis áramfelvételű, fordított üzemű zárfogadó állapot-visszajelzéssel Kis áramfelvételű, fordított üzemű zárfogadó állapot-visszajelzéssel Kis áramfelvételű, fordított üzemű zárfogadó állapot-visszajelzéssel + diódával Kis áramfelvételű, fordított üzemű zárfogadó állapot-visszajelzéssel + diódával 12 V DC V DC V DC V DC C-4

5 Standard elektromos zárfogadók N (509 kg) Bera KLASIK Standard elektromos zárfogadó termékcsalád Fröccsöntött cink A zárnyelv fogadó anyaga: Fröccsöntött acél Üzemi hőmérsékleti tartomány: -15 C C Tanúsítványok: EN Class 1 Bera KLASIK Standard elektromos zárfogadó termékcsalád Univerzális szerelésű zárfogadók Fix (a zárnyelv fogadó nem állítható, így nagyobb a feltörési ellenállása) Szimmetrikus kialakítás. Átforgatható mind jobbos, mind balos DIN ajtók esetén használható 180 fokkal való elforgatást követően Rövid előlappal együtt Állapotvisszajelző funkció nélkül Mechanikus kiiktatással is rendelhető (MB) Előnyök: Acél/teflon alátét alacsonyabb súrlódás Nickel bevonatú acél nyelv Ezüst csatlakozók korrózióvédelem Cink bevonatú acél előlap Réz tengelyek tapadás elleni védelem Védett elektromágnes, fém házban Szigetelt csatlakozó Tápfeszültség (V) Tekercs ellenállás AC (ma) DC (ma) BR-508 Zárfogadó 8-12V AC/DC BR-511 Zárfogadó 5-12V AC/DC 4, BR V AC/DC BR V AC/DC A Bera termékcsaládba tartozó zárfogadók nem használhatóak tűzgátló ajtók esetén, mivel az alkalmazott anyagok nem elégítik ki a hőállóságra vonatkozó követelményeket (1000 C) BR-3512 Kis áramfelvételű, fordított működésű zárfogadó 12V DC 66,7-180 BR-508MB Zárfogadó, mechanikusan kiiktatható 8V AC/DC BR-511MB Zárfogadó, mechanikusan kiiktatható 6V AC/DC 4, BR-512MB, mechanikusan kiiktatható 12V AC/DC A rövid előlap helyett hosszú előlap is rendelhető, kérjük jelezze. BR-524MB, mechanikusan kiiktatható 24V AC/DC BR-3512MB Kis áramfelvételű, fordított működésű zárfogadó, mechanikusan kiiktatható 12V DC 66,7-180 C-5

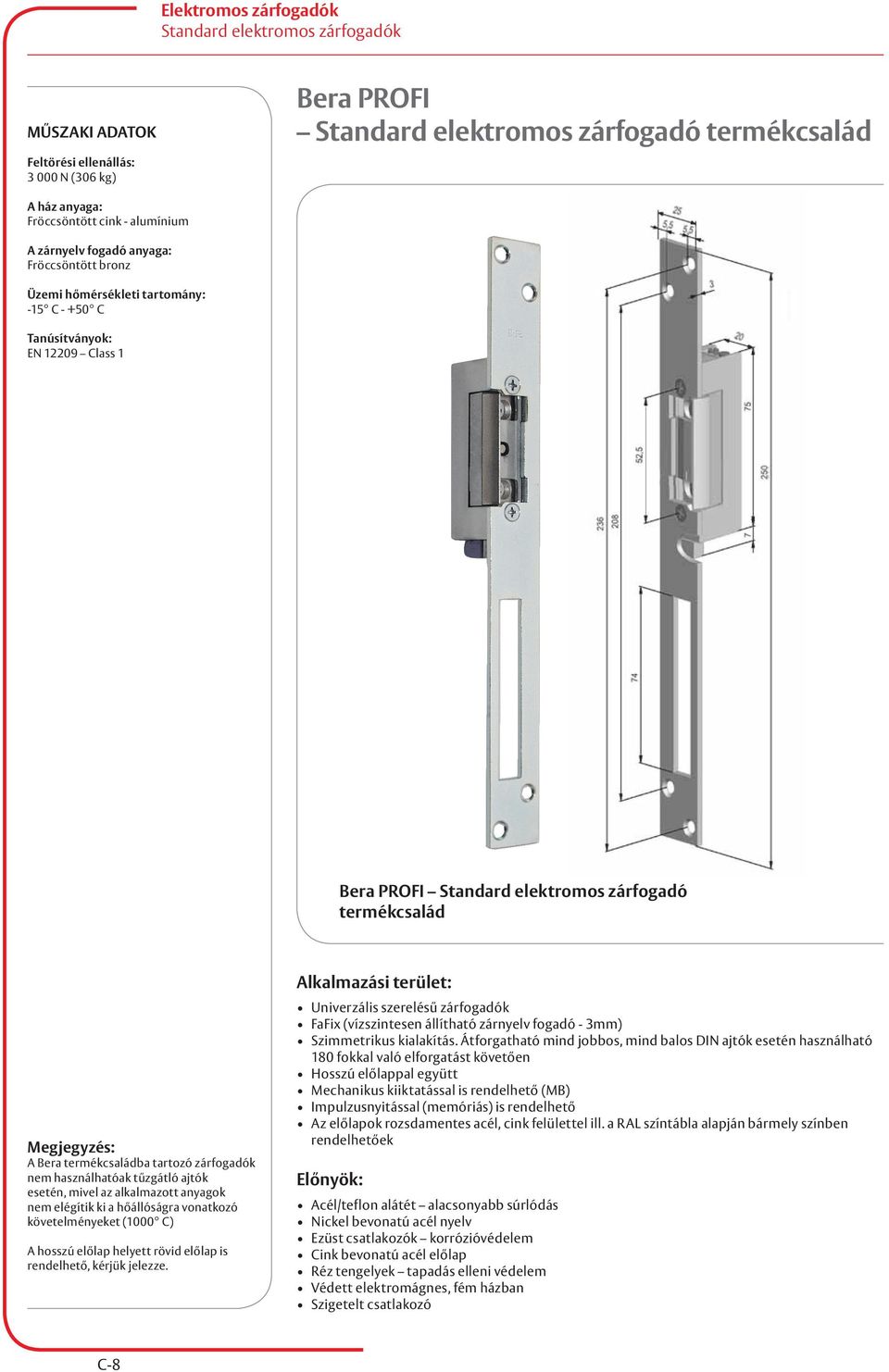

6 Standard elektromos zárfogadók N (306 kg) Bera PROFI Standard elektromos zárfogadó termékcsalád Fröccsöntött cink - alumínium A Zárnyelv fogadó anyaga: Fröccsöntött bronz Üzemi hőmérsékleti tartomány: -15 C C Tanúsítványok: EN Class 1 Bera PROFI Standard elektromos zárfogadó termékcsalád Univerzális szerelésű zárfogadók FaFix (vízszintesen állítható zárnyelv fogadó - 3mm) Szimmetrikus kialakítás. Átforgatható mind jobbos, mind balos DIN ajtók esetén használható 180 fokkal való elforgatást követően Rövid előlappal együtt Mechanikus kiiktatással is rendelhető (MB) Impulzusnyitással (memóriás) is rendelhető Az előlapok rozsdamentes acél, cink felülettel ill. a RAL színtábla alapján bármely színben rendelhetőek A Bera termékcsaládba tartozó zárfogadók nem használhatóak tűzgátló ajtók esetén, mivel az alkalmazott anyagok nem elégítik ki a hőállóságra vonatkozó követelményeket (1000 C) Zárfogadó változatok: Acél/teflon alátét alacsonyabb súrlódás Nickel bevonatú acél nyelv Ezüst csatlakozók korrózióvédelem Cink bevonatú acél előlap Réz tengelyek tapadás elleni védelem Védett elektromágnes, fém házban Szigetelt csatlakozó A rövid előlap helyett hosszú előlap is rendelhető, kérjük jelezze. C-6

7 Standard elektromos zárfogadók Tápfeszültség (V) Tekercs ellenállás AC (ma) DC (ma) BR-0611 Zárfogadó 5-8V AC/DC 4, BR-1211 Zárfogadó 8-12V AC/DC BR-2411 zárfogadó 20-24V DC BR-2411AC zárfogadó 20-24V AC BR V DC BR-0621 BR-1221 BR-2421 BR-2421AC BR Zárfogadó, impulzusnyitású, egy áthaladást engedélyez Zárfogadó, impulzusnyitású, egy áthaladást engedélyez Zárfogadó, impulzusnyitású, egy áthaladást engedélyez Zárfogadó, impulzusnyitású, egy áthaladást engedélyez, impulzusnyitású, egy áthaladást engedélyez 5-8 V AC/DC 4, V AC/DC V DC V AC V DC BR-0611MB Zárfogadó, mechanikus kiiktatással 5-8V AC/DC 4, BR-1211MB Zárfogadó, mechanikus kiiktatással 8-12V AC/DC BR-2411MB Zárfogadó, mechanikus kiiktatással 24V DC BR-2411ACMB Zárfogadó, mechanikus kiiktatással 24V AC BR-11211MB BR-0621MB BR-1221MB BR-2421MB BR-2421ACMB BR-11221MB BR BR BR BR BR BR-32421, mechanikus kiiktatással Zárfogadó, impulzusnyitású, egy áthaladást engedélyez, mechanikus kiiktatással Zárfogadó, impulzusnyitású, egy áthaladást engedélyez, mechanikus kiiktatással Zárfogadó, impulzusnyitású, egy áthaladást engedélyez, mechanikus kiiktatással Zárfogadó, impulzusnyitású, egy áthaladást engedélyez, mechanikus kiiktatással Kis áramfelvételű, zárfogadó, impulzusnyitású, egy áthaladást engedélyez, mechanikus kiiktatással Kis áramfelvételű, fordított üzemű zárfogadó Kis áramfelvételű, fordított üzemű zárfogadó Kis áramfelvételű, fordított üzemű zárfogadó Kis áramfelvételű, fordított üzemű zárfogadó, impulzusnyitású, egy áthaladást engedélyez Kis áramfelvételű, fordított üzemű zárfogadó, impulzusnyitású, egy áthaladást engedélyez Kis áramfelvételű, fordított üzemű zárfogadó, impulzusnyitású, egy áthaladást engedélyez 12V DC V AC/DC 4, V AC/DC V DC V AC V DC V DC V DC 66, V DC V DC V DC 66, V DC C-7

8 Standard elektromos zárfogadók N (306 kg) Bera PROFI Standard elektromos zárfogadó termékcsalád Fröccsöntött cink - alumínium A zárnyelv fogadó anyaga: Fröccsöntött bronz Üzemi hőmérsékleti tartomány: -15 C C Tanúsítványok: EN Class 1 Bera PROFI Standard elektromos zárfogadó termékcsalád A Bera termékcsaládba tartozó zárfogadók nem használhatóak tűzgátló ajtók esetén, mivel az alkalmazott anyagok nem elégítik ki a hőállóságra vonatkozó követelményeket (1000 C) A hosszú előlap helyett rövid előlap is rendelhető, kérjük jelezze. Univerzális szerelésű zárfogadók FaFix (vízszintesen állítható zárnyelv fogadó - 3mm) Szimmetrikus kialakítás. Átforgatható mind jobbos, mind balos DIN ajtók esetén használható 180 fokkal való elforgatást követően Hosszú előlappal együtt Mechanikus kiiktatással is rendelhető (MB) Impulzusnyitással (memóriás) is rendelhető Az előlapok rozsdamentes acél, cink felülettel ill. a RAL színtábla alapján bármely színben rendelhetőek Előnyök: Acél/teflon alátét alacsonyabb súrlódás Nickel bevonatú acél nyelv Ezüst csatlakozók korrózióvédelem Cink bevonatú acél előlap Réz tengelyek tapadás elleni védelem Védett elektromágnes, fém házban Szigetelt csatlakozó C-8

9 Standard elektromos zárfogadók Tápfeszültség (V) Tekercs ellenállás AC (ma) DC (ma) BR Zárfogadó állapot-visszajelzéssel 5-8V AC/DC 4, BR Zárfogadó állapot-visszajelzéssel 8-12V AC/DC BR Zárfogadó állapot-visszajelzéssel 24V DC BR-22411AC Zárfogadó állapot-visszajelzéssel 24V AC BR BR BR BR BR-22421AC BR BR-20611MB BR-21211MB BR-22411MB BR-22411ACMB BR MB BR-20621MB BR-21221MB BR-22421MB BR-22421ACMB BR MB BR BR BR BR BR BR Kis áramfelvételű, zárfogadó állapotvisszajelzéssel Zárfogadó, impulzusnyitású, egy áthaladást engedélyez, állapotvisszajelzéssel Zárfogadó, impulzusnyitású, egy áthaladást engedélyez, állapotvisszajelzéssel Zárfogadó, impulzusnyitású, egy áthaladást engedélyez, állapotvisszajelzéssel Zárfogadó, impulzusnyitású, egy áthaladást engedélyez, állapotvisszajelzéssel, impulzusnyitású, egy áthaladást engedélyez, állapot-visszajelzéssel Zárfogadó, állapot-visszajelzéssel, mechanikus kiiktatással Zárfogadó, állapot-visszajelzéssel, mechanikus kiiktatással Zárfogadó, állapot-visszajelzéssel, mechanikus kiiktatással Zárfogadó, állapot-visszajelzéssel, mechanikus kiiktatással, állapotvisszajelzéssel, mechanikus kiiktatással Zárfogadó, impulzusnyitású, egy áthaladást engedélyez, állapotvisszajelzéssel, mechanikus kiiktatással Zárfogadó, impulzusnyitású, egy áthaladást engedélyez, állapotvisszajelzéssel, mechanikus kiiktatással Zárfogadó, impulzusnyitású, egy áthaladást engedélyez, állapotvisszajelzéssel, mechanikus kiiktatással Zárfogadó, impulzusnyitású, egy áthaladást engedélyez, állapotvisszajelzéssel, mechanikus kiiktatással Kis áramfelvételű, zárfogadó, impulzusnyitású, egy áthaladást engedélyez, állapot-visszajelzéssel, mechanikus kiiktatással Kis áramfelvételű, fordított üzemű zárfogadó, állapot-visszajelzéssel Kis áramfelvételű, fordított üzemű zárfogadó, állapot-visszajelzéssel Kis áramfelvételű, fordított üzemű zárfogadó, állapot-visszajelzéssel Kis áramfelvételű, fordított üzemű zárfogadó, impulzusnyitású, egy áthaladást engedélyez, állapotvisszajelzéssel Kis áramfelvételű, fordított üzemű zárfogadó, impulzusnyitású, egy áthaladást engedélyez, állapotvisszajelzéssel Kis áramfelvételű, fordított üzemű zárfogadó, impulzusnyitású, egy áthaladást engedélyez, állapotvisszajelzéssel 12V DC V AC/DC 4, V AC/DC V DC V AC V DC V AC/DC 4, V AC/DC V DC V AC V DC V AC/DC 4, V AC/DC V DC V AC V DC V DC V DC 66, V DC V DC V DC 66, V DC C-9

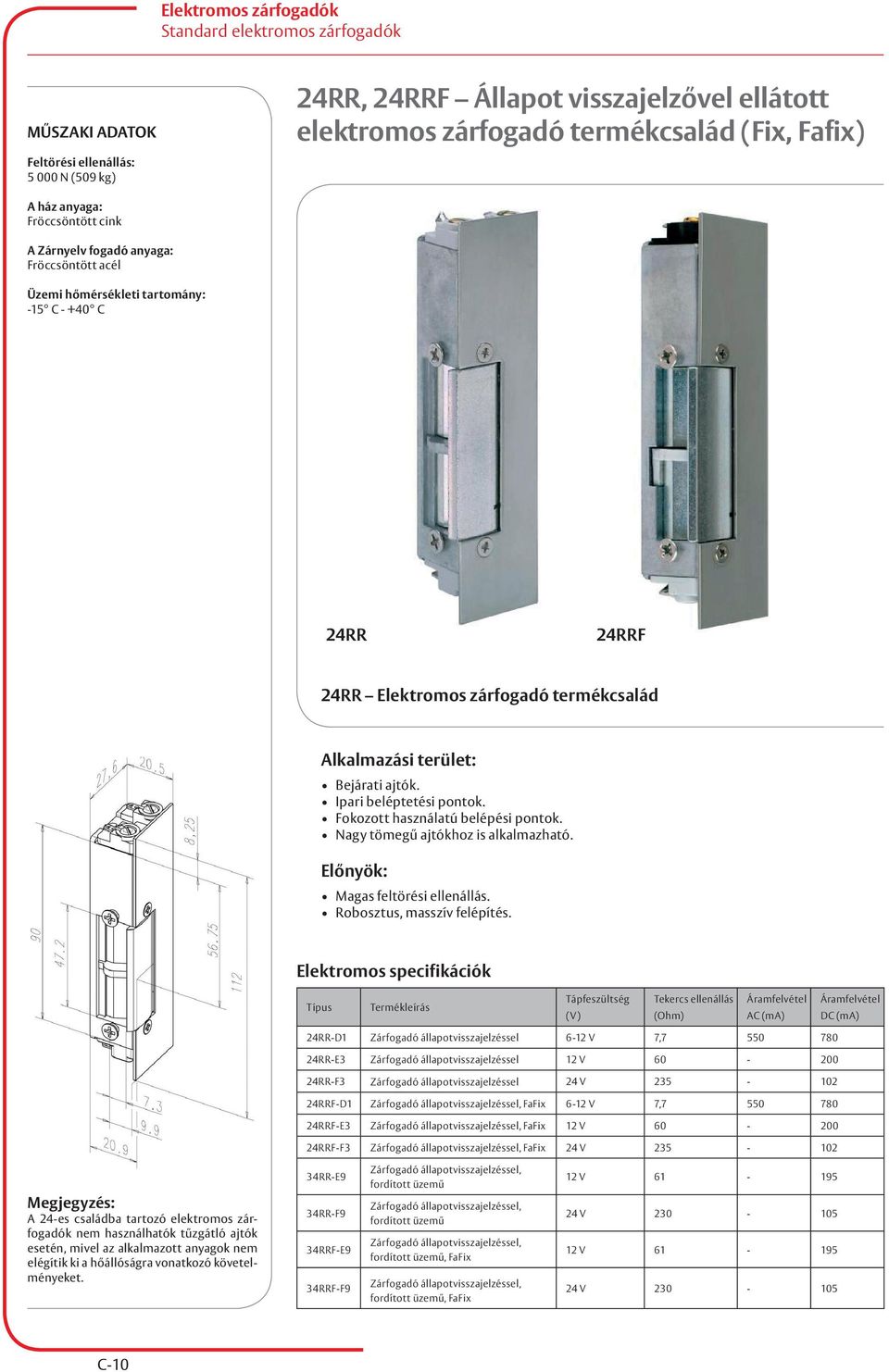

10 Standard elektromos zárfogadók 24RR, 24RRF Állapot visszajelzővel ellátott elektromos zárfogadó termékcsalád (Fix, Fafix) N (509 kg) Fröccsöntött cink A Zárnyelv fogadó anyaga: Fröccsöntött acél Üzemi hőmérsékleti tartomány: -15 C C 24RR 24RRF 24RR Elektromos zárfogadó termékcsalád Bejárati ajtók. Ipari beléptetési pontok. Fokozott használatú belépési pontok. Nagy tömegű ajtókhoz is alkalmazható. Előnyök: Magas feltörési ellenállás. Robosztus, masszív felépítés. Tápfeszültség (V) Tekercs ellenállás AC (ma) DC (ma) 24RR-D1 Zárfogadó állapotvisszajelzéssel 6-12 V 7, RR-E3 Zárfogadó állapotvisszajelzéssel 12 V RR-F3 Zárfogadó állapotvisszajelzéssel 24 V RRF-D1 Zárfogadó állapotvisszajelzéssel, FaFix 6-12 V 7, RRF-E3 Zárfogadó állapotvisszajelzéssel, FaFix 12 V RRF-F3 Zárfogadó állapotvisszajelzéssel, FaFix 24 V A 24-es családba tartozó elektromos zárfogadók nem használhatók tűzgátló ajtók esetén, mivel az alkalmazott anyagok nem elégítik ki a hőállóságra vonatkozó követelményeket. 34RR-E9 34RR-F9 34RRF-E9 34RRF-F9 Zárfogadó állapotvisszajelzéssel, fordított üzemű Zárfogadó állapotvisszajelzéssel, fordított üzemű Zárfogadó állapotvisszajelzéssel, fordított üzemű, FaFix Zárfogadó állapotvisszajelzéssel, fordított üzemű, FaFix 12 V V V V C-10

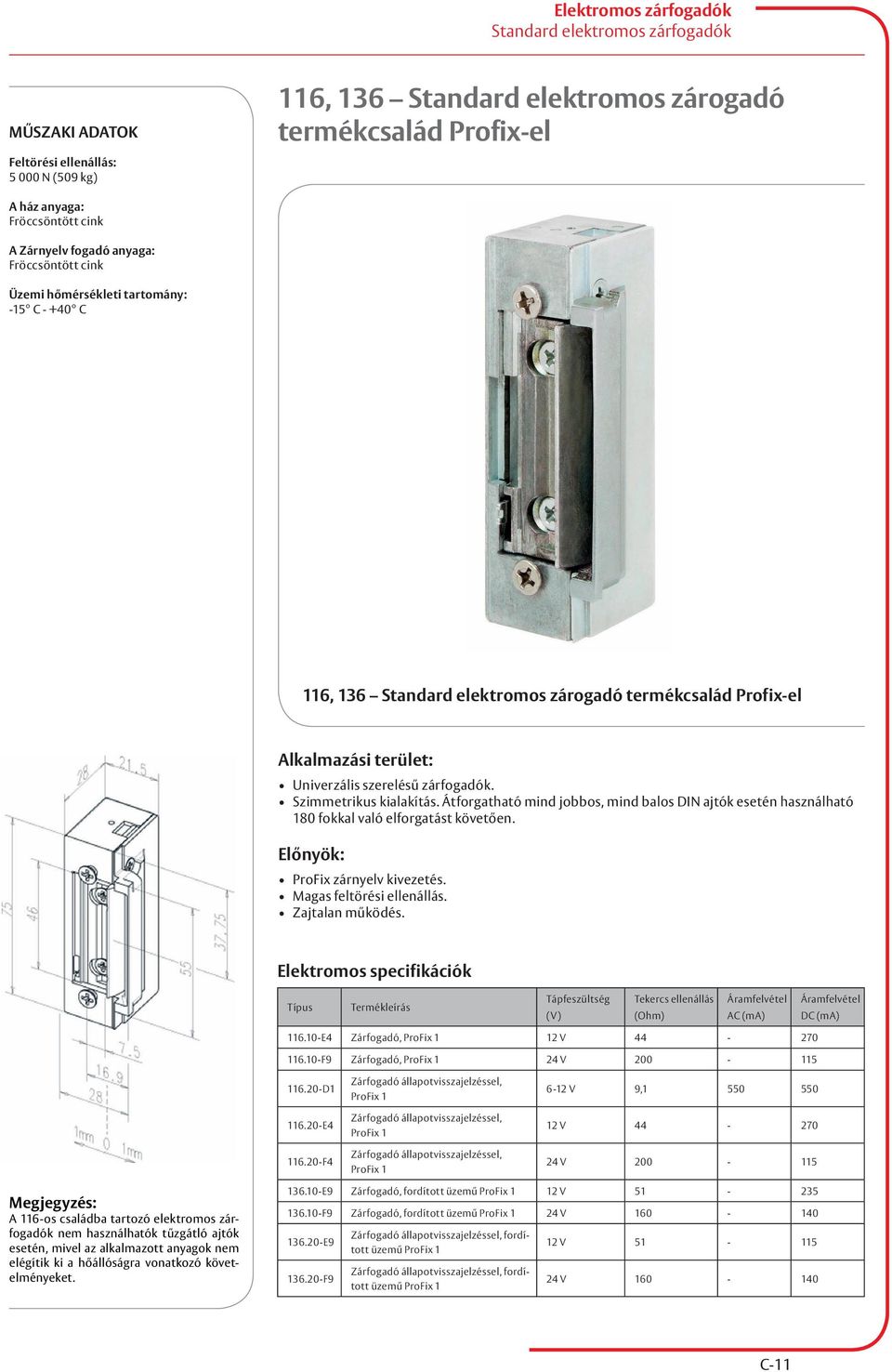

11 Standard elektromos zárfogadók N (509 kg) 1 Productinformations Fröccsöntött cink A Zárnyelv fogadó anyaga: Fröccsöntött cink Üzemi hőmérsékleti tartomány: -15 C C 1 Productinformations 116, 136 Standard elektromos zárogadó termékcsalád Profix-el Electric strike E91 Model with basic equipment. Overview of Advantages Suitable for ProFix flat striking plates Can be mounted DIN right or left by turning over 180 Symmetrical design Scope of delivery 1 peace electric strike technical data Voltage Adjustable latch (FF, FaFix ) Fail-unlocked Height Width Depth 12 V DC Yes Yes 75 mm 20,5 mm 28 mm Operating temperature range -15 C to +40 C Installation position vertical and horizontal Material housing Die-cast zinc Latch material Die-cast zinc Material surface-mounted attachment Die-cast zinc Break-in resistance 5000 N Operating temperature range -15 C to +40 C Operating voltage tolerance range ± 1 V Rated resistance 116, 136 Standard elektromos zárogadó termékcsalád 51,00 Ω Profix-el DC current consumption (50% Residual ripple) Current consumption DC (stabilised) 225 ma 235 ma DC-operating noise no noise [0] Max. latch preload DC (50 ripple) 10 N Max. latch preload DC (stabilised) 10 N Univerzális szerelésű zárfogadók. Szimmetrikus kialakítás. Átforgatható mind jobbos, mind Article balos number DIN ajtók esetén használható 180 fokkal való elforgatást követően E91 Electric str Model with basic equipmen Overview of Advantages Suitable for ProFix flat st Can be mounted DIN right Symmetrical design Scope of delivery 1 peace electric strike technical data Voltage Adjustable latch (FF, FaFix ) Fail-unlocked Height Width Depth Operating temperature range Installation position Material housing Latch material Material surface-mounted attach Break-in resistance Operating temperature range Operating voltage tolerance rang Rated resistance DC current consumption (50% R Current consumption DC (stabili DC-operating noise Max. latch preload DC (50 ripple Max. latch preload DC (stabilised Előnyök: ProFix zárnyelv kivezetés. Magas feltörési ellenállás. Zajtalan működés. Tápfeszültség (V) Tekercs ellenállás AC (ma) DC (ma) E4 Zárfogadó, ProFix 1 12 V F9 Zárfogadó, ProFix 1 24 V D E F4 Zárfogadó állapotvisszajelzéssel, ProFix 1 Zárfogadó állapotvisszajelzéssel, ProFix 1 Zárfogadó állapotvisszajelzéssel, ProFix V 9, V V A 116-os családba tartozó elektromos zárfogadók nem használhatók tűzgátló ajtók esetén, mivel az alkalmazott anyagok nem elégítik ki a hőállóságra vonatkozó követelményeket. ASSA ABLOY Sicherheitstechnik GmbH Bildstockstraße Albstadt albstadt@assaabloy.de Tel Fax E9 Zárfogadó, fordított üzemű ProFix 1 12 V F9 Zárfogadó, fordított üzemű ProFix 1 24 V E F9 Zárfogadó állapotvisszajelzéssel, fordított üzemű ProFix 1 12 V Zárfogadó állapotvisszajelzéssel, fordított üzemű ProFix 1 24 V 160 Electric - strike 140 Product sheet ASSA ABLOY Sicherheitstechnik GmbH 1 Page of 1 Bildstockstraße Albstadt albstadt@assaabloy.de timestamp: Tel Fax C-11

12 Elektromos zárfogadók tűzgátló ajtókhoz 3750 N 118F MINI Speciális vékonyított kivitelű elektromos zárfogadó temékcsalád tűzgátló ajtókhoz Fröccsöntött acél A Zárnyelv fogadó anyaga: Fröccsöntött acél Üzemi hőmérsékleti tartomány -15 C C 118F zárfogadó tűzgátló ajtókhoz Speciális, vékonyított elektromos zárfogadók tűzgátló ajtókhoz. FaFix-el = állítható csapda. Az RR változat állapot-visszajelző funkcióval. A zárfogadó házának anyaga acél öntvény. Átforgatható: mind jobbos, mind balos DIN ajtók esetén használható 180 fokkal való elforgatást követően Előnyök: Vékonyított kivitel Tűzgátló minősítés Tápfeszültség (V) Tekercs ellenállás AC (ma) DC (ma) 118F-A V AC/DC F-B V AC/DC FRR-A7 118FRR-B7 állapotvisszajelzéssel állapotvisszajelzéssel 10-24V AC/DC V AC/DC F.13-A7, ProFix V AC/DC F.13-B7, ProFix V AC/DC F.23-A71, ProFix V AC/DC Tűzgátló minősítés, vékonyított kivitel. A tűzgátló ajtók döntő többségével kompatibilis. 118F.23-B7, ProFix V AC/DC F.14-A7, ProFix V AC/DC F.14-B7, ProFix V AC/DC F.24-A7, ProFix V AC/DC F.24-B7, ProFix V AC/DC C-12

13 Elektromos zárfogadók tűzgátló ajtókhoz N (1019 kg) FaFix nélkül 6500 N (662 kg) FaFix-el 142U Speciális elektromos zárfogadó termékcsalád tűzgátló ajtókhoz acél öntvény A zárnyelv fogadó anyaga: acél Üzemi hőmérséklet tartomány: -15 C +40 C Tűzszakasz határoló ajtókhoz. Fix-el állapot-visszajelzés nélkül állapot-visszajelzéssel (RR) FaFix-el Speciális elektromos zárfogadók tűzgátló ajtókhoz. Alapváltozat: FaFix nélkül = nem állítható csapda. Rendelhető: FaFix-el = állítható csapda. Az RR változat állapot-visszajelző funkcióval. A zárfogadó házának anyaga acél öntvény. Átforgatható: mind jobbos, mind balos DIN ajtók esetén használható 180 fokkal való elforgatást követően (javasoljuk, hogy rendeléskor adja meg a nyitásirányt). Vízszintes beépítés esetén az 1422-es modell használata szükséges! Zárfogadó változatok: Feszültség alatt nyitva, feszültségmentes állapotban zárva van. Altípusok: 142 U Tekercs: Q3 Feszültség alatt nyitva, feszültségmentes állapotban zárva van + állapot-visszajelző. Altípusok: 142 UR Tekercs: Q3 A 142 számú termékcsaládba tartozó elektromos zárfogadók tűzgátló ajtókra is szerelhetőek. A zárfogadó anyagai megfelelnek a tűzgátló ajtók szerelvényeire vonatkozó hőállósági követelményeknek (1000 C). Tápfeszültség (V) Tekercs ellenállás AC (ma) DC (ma) 142 U-Q3 12/24 V AC/DC 57,5/ /70/5 sec 105/ UR-Q3 állapot-visszajelzéssel 12/24 V AC/DC 57,5/ /70/5 sec 105/210 C-13

14 Elektromos zárfogadók tűzgátló ajtókhoz 8000 N (815 kg) FaFix-el N (1019 kg) Fix-szel Maximális terhelés a kioldáshoz: 150N 143 Speciális elektromos zárfogadó termékcsalád tűzgátló ajtókhoz acél öntvény A zárnyelv fogadó anyaga: acél Üzemi hőmérséklet tartomány: -15 C +40 C Méret: Magasság: 80 mm Szélesség: 21 mm Mélység: 28 mm Zárnyelv mélység: 6 mm Előfeszítés: EffEff 143: 150 N EffEff 143M: 1000N Tűzszakasz határoló ajtókhoz. A 143 számú termékcsaládba tartozó elektromos zárfogadók tűzgátló ajtókra is szerelhetőek. A zárfogadó anyagai megfelelnek a tűzgátló ajtók szerelvényeire vonatkozó hőállósági követelményeknek (1000 C). Folyamatos terhelés alatti működési ciklusok száma: Belső működésnél: Speciális elektromos zárfogadó termékcsalád tűzgátló ajtókhoz Speciális elektromos zárfogadók tűzgátló ajtókhoz. FaFix (4 mm állíthatóság) és Fix kivitelben (előlap mögött állítható). Lekerekített csapda. Új csatlakoztatási technológia. Az RR változat állapot-visszajelző funkcióval. A zárfogadó házának anyaga acél öntvény. Átforgatható: mind jobbos, mind balos DIN ajtók esetén használható 180 fokkal való elforgatást követően. Vízszintesen is szerelhető. Kompatibilis a 142-es zárfogadó családdal. Zárfogadó változatok: Feszültség alatt nyitva, feszültségmentes állapotban zárva van, állítható csapda + védődióda. Altípusok: 143 Tekercs: Q14 Feszültség alatt nyitva, feszültségmentes állapotban zárva van, állítható csapda + védődióda, állapot-visszajelzéssel. Altípusok: 143R Tekercs: Q14 Feszültség alatt nyitva, feszültségmentes állapotban zárva van, állítható csapda + védődióda, motoros változat. Altípusok: 143M Tekercs: Q14 Feszültség alatt nyitva, feszültségmentes állapotban zárva van, állítható csapda + védődióda, motoros változat állapot-visszajelzéssel. Altípusok: 143MR Tekercs: Q14 Tápfeszültség (V) Tekercs ellenállás AC (ma) DC (ma) FaFix 143 Q14 12/24V AC/DC 50/ / / R Q14, állapot-visszajelzéssel 12/24V AC/DC 50/ / / M Q14, motoros változat 12/24V AC/DC 96/ / / MR Q14, motoros változat, állapot-visszajelzéssel 12/24V AC/DC 96/ / /125 Fix 143F Q14 12/24V AC/DC 50/ / / RF Q14, állapot-visszajelzéssel 12/24V AC/DC 50/ / / MF Q14, motoros változat 12/24V AC/DC 96/ / / MRF Q14, motoros változat, állapot-visszajelzéssel 12/24V AC/DC 96/ / /125 ProFix Q14 12/24V AC/DC 50/ / / Q14, állapot-visszajelzéssel 12/24V AC/DC 50/ / / M10 Q14, motoros változat 12/24V AC/DC 96/ / / M20 Q14, motoros változat, állapot-visszajelzéssel 12/24V AC/DC 96/ / /125 C-14

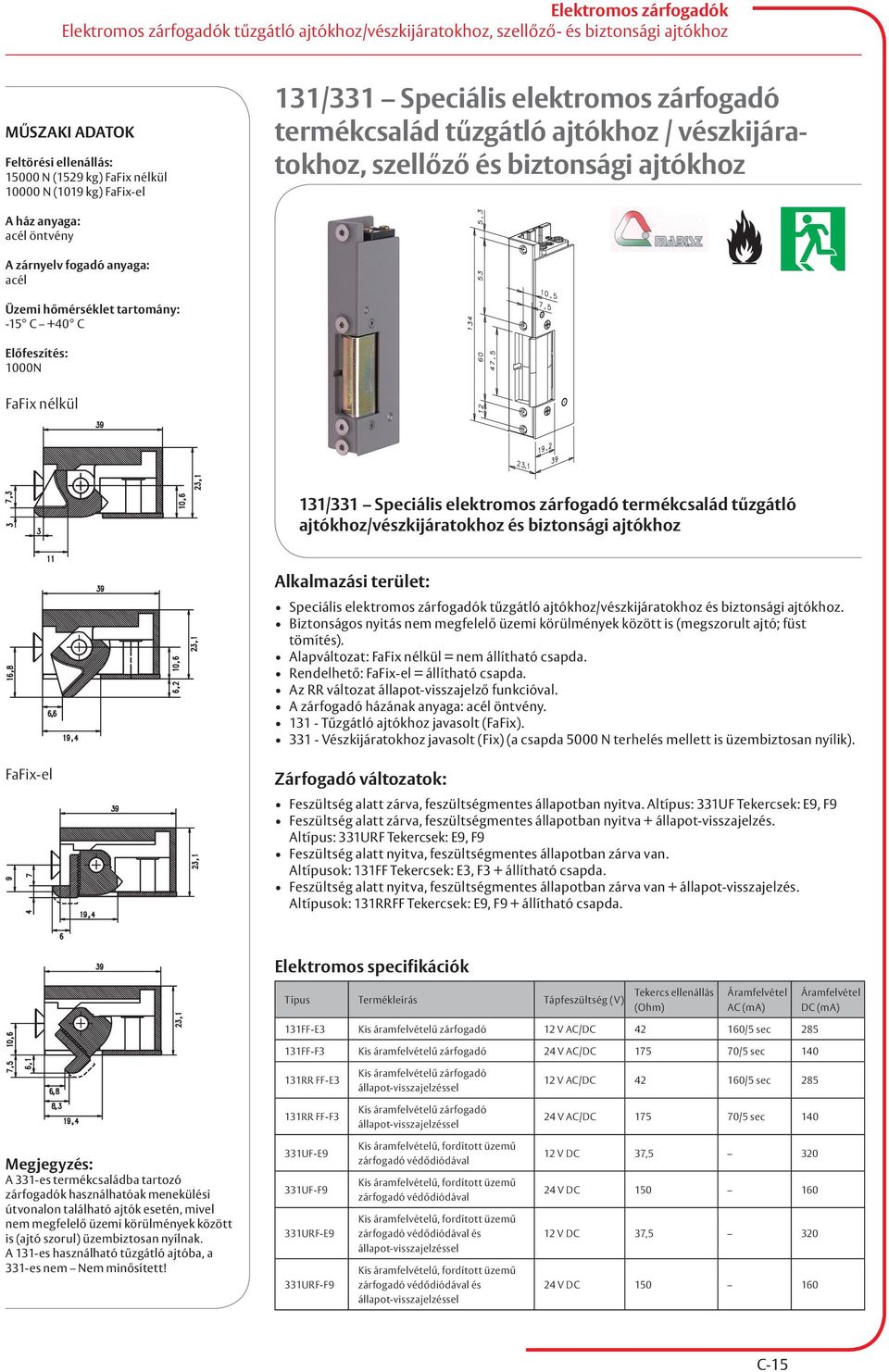

15 Elektromos zárfogadók tűzgátló ajtókhoz/vészkijáratokhoz, szellőző- és biztonsági ajtókhoz N (1529 kg) FaFix nélkül N (1019 kg) FaFix-el 131/331 Speciális elektromos zárfogadó termékcsalád tűzgátló ajtókhoz / vészkijáratokhoz, szellőző és biztonsági ajtókhoz acél öntvény A zárnyelv fogadó anyaga: acél Üzemi hőmérséklet tartomány: -15 C +40 C Előfeszítés: 1000N FaFix nélkül 131/331 Speciális elektromos zárfogadó termékcsalád tűzgátló ajtókhoz/vészkijáratokhoz és biztonsági ajtókhoz Speciális elektromos zárfogadók tűzgátló ajtókhoz/vészkijáratokhoz és biztonsági ajtókhoz. Biztonságos nyitás nem megfelelő üzemi körülmények között is (megszorult ajtó; füst tömítés). Alapváltozat: FaFix nélkül = nem állítható csapda. Rendelhető: FaFix-el = állítható csapda. Az RR változat állapot-visszajelző funkcióval. A zárfogadó házának anyaga: acél öntvény Tűzgátló ajtókhoz javasolt (FaFix) Vészkijáratokhoz javasolt (Fix) (a csapda 5000 N terhelés mellett is üzembiztosan nyílik). FaFix-el Zárfogadó változatok: Feszültség alatt zárva, feszültségmentes állapotban nyitva. Altípus: 331UF Tekercsek: E9, F9 Feszültség alatt zárva, feszültségmentes állapotban nyitva + állapot-visszajelzés. Altípus: 331URF Tekercsek: E9, F9 Feszültség alatt nyitva, feszültségmentes állapotban zárva van. Altípusok: 131FF Tekercsek: E3, F3 + állítható csapda. Feszültség alatt nyitva, feszültségmentes állapotban zárva van + állapot-visszajelzés. Altípusok: 131RRFF Tekercsek: E9, F9 + állítható csapda. Tápfeszültség (V) Tekercs ellenállás AC (ma) DC (ma) 131FF-E3 12 V AC/DC /5 sec FF-F3 24 V AC/DC /5 sec RR FF-E3 állapot-visszajelzéssel 12 V AC/DC /5 sec RR FF-F3 állapot-visszajelzéssel 24 V AC/DC /5 sec 140 A 331-es termékcsaládba tartozó zárfogadók használhatóak menekülési útvonalon található ajtók esetén, mivel nem megfelelő üzemi körülmények között is (ajtó szorul) üzembiztosan nyílnak. A 131-es használható tűzgátló ajtóba, a 331-es nem Nem minősített! 331UF-E9 331UF-F9 331URF-E9 331URF-F9 Kis áramfelvételű, fordított üzemű zárfogadó védődiódával Kis áramfelvételű, fordított üzemű zárfogadó védődiódával Kis áramfelvételű, fordított üzemű zárfogadó védődiódával és állapot-visszajelzéssel Kis áramfelvételű, fordított üzemű zárfogadó védődiódával és állapot-visszajelzéssel 12 V DC 37, V DC V DC 37, V DC C-15

16 Elektromos zárfogadók tűzgátló ajtókhoz/vészkijáratokhoz, szellőző- és biztonsági ajtókhoz 3000 N (306 kg) 332 Speciális elektromos zárfogadó termékcsalád vészkijáratokhoz, szellőző és biztonsági ajtókhoz acél öntvény A zárnyelv fogadó anyaga: acél Üzemi hőmérséklet tartomány: -15 C +40 C Méret: Magasság: 77.6 mm Szélesség: 20 mm Mélység: 28 mm Zárnyelv mélység: 6 mm Előfeszítés: 3000N FaFix-el 332 Speciális elektromos zárfogadó termékcsalád vészkijáratokhoz és biztonsági ajtókhoz Fafix nélkül Profix 1 Speciális elektromos zárfogadók vészkijáratokhoz és biztonsági ajtókhoz Biztonságos nyitás nem megfelelő üzemi körülmények között is (megszorult ajtó; füst tömítés). Alapváltozat: FaFix nélkül = nem állítható csapda. Rendelhető: FaFix-el = állítható csapda (4 mm). Lekerekített csapda. Az RR változat állapot-visszajelző funkcióval. A zárfogadó házának anyaga: acél öntvény. Átforgatható: mind jobbos, mind balos DIN ajtók esetén használható 180 fokkal való elforgatást követően. Állapot-visszajelzés funkcióval. Zárfogadó változatok: Feszültség alatt zárva, feszültségmentes állapotban nyitva + állapotvisszajelzés Altípus: Tekercsek: E9, F9 FaFix: Tekercsek: E9, F9 Fix: F Tekercsek: E9, F9 ProFix: Tekercsek: E9, F9 Profix 2 Tápfeszültség (V) Tekercs - ellenállás AC (ma) DC (ma) FaFix E9 12V DC ma 190 A 332-es termékcsaládba tartozó zárfogadók használhatóak menekülési útvonalon található ajtók esetén, mivel nem megfelelő üzemi körülmények között is (ajtó szorul) üzembiztosan nyílnak. Folyamatos terhelés alatti működési ciklusok száma: Belső működésnél: F9 24V DC ma 95 Fix F-E9 12V DC ma F-F9 24V DC ma 95 Profix E9 12V DC ma F9 24V DC ma 95 C-16

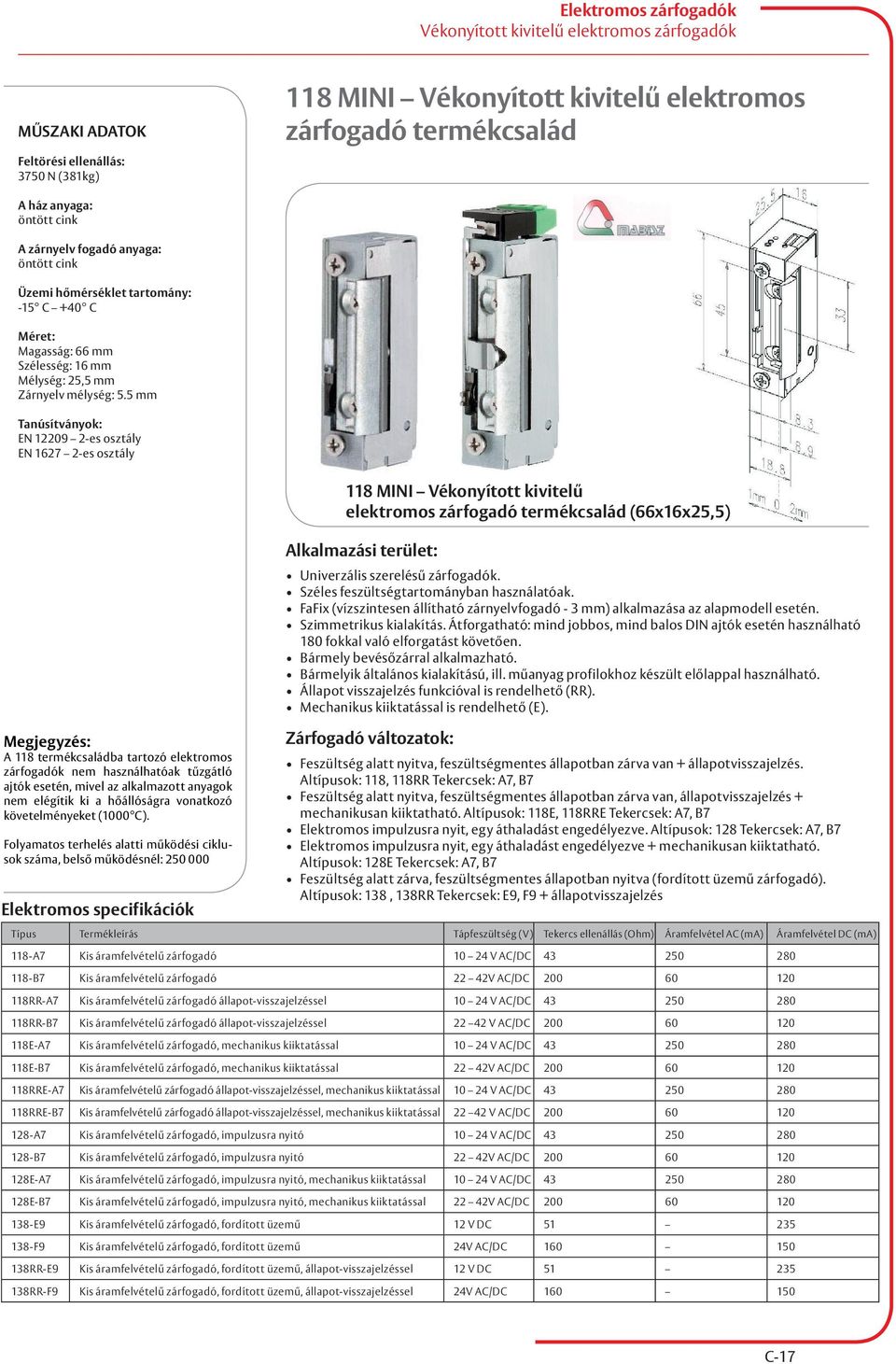

17 Vékonyított kivitelű elektromos zárfogadók 3750 N (381kg) 118 MINI Vékonyított kivitelű elektromos zárfogadó termékcsalád öntött cink A zárnyelv fogadó anyaga: öntött cink Üzemi hőmérséklet tartomány: -15 C +40 C Méret: Magasság: 66 mm Szélesség: 16 mm Mélység: 25,5 mm Zárnyelv mélység: 5.5 mm Tanúsítványok: EN es osztály EN es osztály A 118 termékcsaládba tartozó elektromos zárfogadók nem használhatóak tűzgátló ajtók esetén, mivel az alkalmazott anyagok nem elégítik ki a hőállóságra vonatkozó követelményeket (1000 C). Folyamatos terhelés alatti működési ciklusok száma, belső működésnél: MINI Vékonyított kivitelű elektromos zárfogadó termékcsalád (66x16x25,5) Univerzális szerelésű zárfogadók. Széles feszültségtartományban használatóak. FaFix (vízszintesen állítható zárnyelvfogadó - 3 mm) alkalmazása az alapmodell esetén. Szimmetrikus kialakítás. Átforgatható: mind jobbos, mind balos DIN ajtók esetén használható 180 fokkal való elforgatást követően. Bármely bevésőzárral alkalmazható. Bármelyik általános kialakítású, ill. műanyag profilokhoz készült előlappal használható. Állapot visszajelzés funkcióval is rendelhető (RR). Mechanikus kiiktatással is rendelhető (E). Zárfogadó változatok: Feszültség alatt nyitva, feszültségmentes állapotban zárva van + állapotvisszajelzés. Altípusok: 118, 118RR Tekercsek: A7, B7 Feszültség alatt nyitva, feszültségmentes állapotban zárva van, állapotvisszajelzés + mechanikusan kiiktatható. Altípusok: 118E, 118RRE Tekercsek: A7, B7 Elektromos impulzusra nyit, egy áthaladást engedélyezve. Altípusok: 128 Tekercsek: A7, B7 Elektromos impulzusra nyit, egy áthaladást engedélyezve + mechanikusan kiiktatható. Altípusok: 128E Tekercsek: A7, B7 Feszültség alatt zárva, feszültségmentes állapotban nyitva (fordított üzemű zárfogadó). Altípusok: 138, 138RR Tekercsek: E9, F9 + állapotvisszajelzés Tápfeszültség (V) Tekercs ellenállás AC (ma) DC (ma) 118-A V AC/DC B V AC/DC RR-A7 állapot-visszajelzéssel V AC/DC RR-B7 állapot-visszajelzéssel V AC/DC E-A7, mechanikus kiiktatással V AC/DC E-B7, mechanikus kiiktatással 22 42V AC/DC RRE-A7 állapot-visszajelzéssel, mechanikus kiiktatással V AC/DC RRE-B7 állapot-visszajelzéssel, mechanikus kiiktatással V AC/DC A7, impulzusra nyitó V AC/DC B7, impulzusra nyitó 22 42V AC/DC E-A7, impulzusra nyitó, mechanikus kiiktatással V AC/DC E-B7, impulzusra nyitó, mechanikus kiiktatással 22 42V AC/DC E9, fordított üzemű 12 V DC F9, fordított üzemű 24V AC/DC RR-E9, fordított üzemű, állapot-visszajelzéssel 12 V DC RR-F9, fordított üzemű, állapot-visszajelzéssel 24V AC/DC C-17

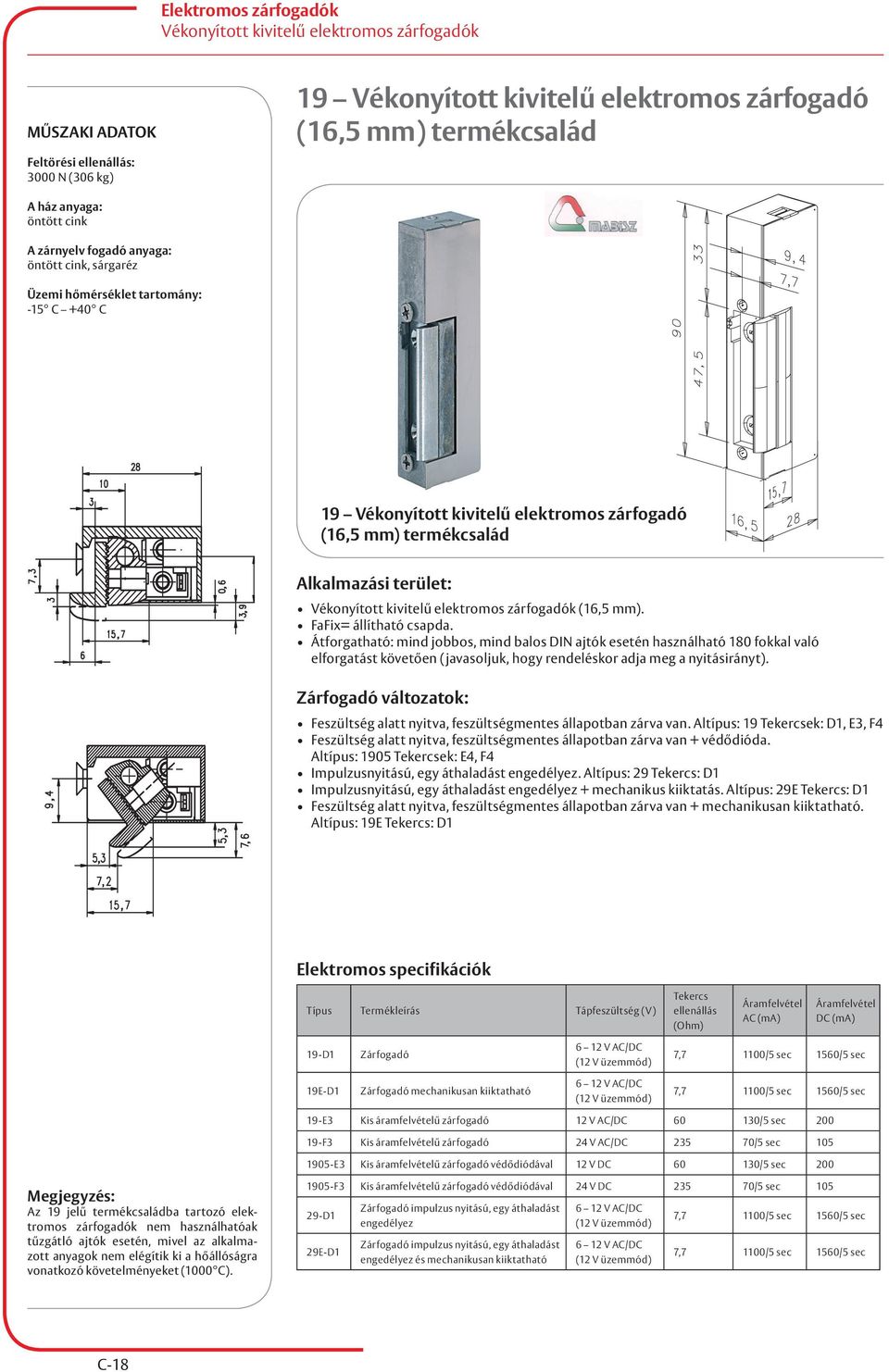

18 Vékonyított kivitelű elektromos zárfogadók 3000 N (306 kg) 19 Vékonyított kivitelű elektromos zárfogadó (16,5 mm) termékcsalád öntött cink A zárnyelv fogadó anyaga: öntött cink, sárgaréz Üzemi hőmérséklet tartomány: -15 C +40 C 19 Vékonyított kivitelű elektromos zárfogadó (16,5 mm) termékcsalád Vékonyított kivitelű elektromos zárfogadók (16,5 mm). FaFix= állítható csapda. Átforgatható: mind jobbos, mind balos DIN ajtók esetén használható 180 fokkal való elforgatást követően (javasoljuk, hogy rendeléskor adja meg a nyitásirányt). Zárfogadó változatok: Feszültség alatt nyitva, feszültségmentes állapotban zárva van. Altípus: 19 Tekercsek: D1, E3, F4 Feszültség alatt nyitva, feszültségmentes állapotban zárva van + védődióda. Altípus: 1905 Tekercsek: E4, F4 Impulzusnyitású, egy áthaladást engedélyez. Altípus: 29 Tekercs: D1 Impulzusnyitású, egy áthaladást engedélyez + mechanikus kiiktatás. Altípus: 29E Tekercs: D1 Feszültség alatt nyitva, feszültségmentes állapotban zárva van + mechanikusan kiiktatható. Altípus: 19E Tekercs: D1 Tápfeszültség (V) Tekercs ellenállás AC (ma) DC (ma) 19-D1 Zárfogadó 6 12 V AC/DC (12 V üzemmód) 7,7 1100/5 sec 1560/5 sec 19E-D1 Zárfogadó mechanikusan kiiktatható 6 12 V AC/DC (12 V üzemmód) 7,7 1100/5 sec 1560/5 sec 19-E3 12 V AC/DC /5 sec F3 24 V AC/DC /5 sec E3 védődiódával 12 V DC /5 sec 200 Az 19 jelű termékcsaládba tartozó elektromos zárfogadók nem használhatóak tűzgátló ajtók esetén, mivel az alkalmazott anyagok nem elégítik ki a hőállóságra vonatkozó követelményeket (1000 C) F3 védődiódával 24 V DC /5 sec D1 29E-D1 Zárfogadó impulzus nyitású, egy áthaladást engedélyez Zárfogadó impulzus nyitású, egy áthaladást engedélyez és mechanikusan kiiktatható 6 12 V AC/DC (12 V üzemmód) 6 12 V AC/DC (12 V üzemmód) 7,7 1100/5 sec 1560/5 sec 7,7 1100/5 sec 1560/5 sec C-18

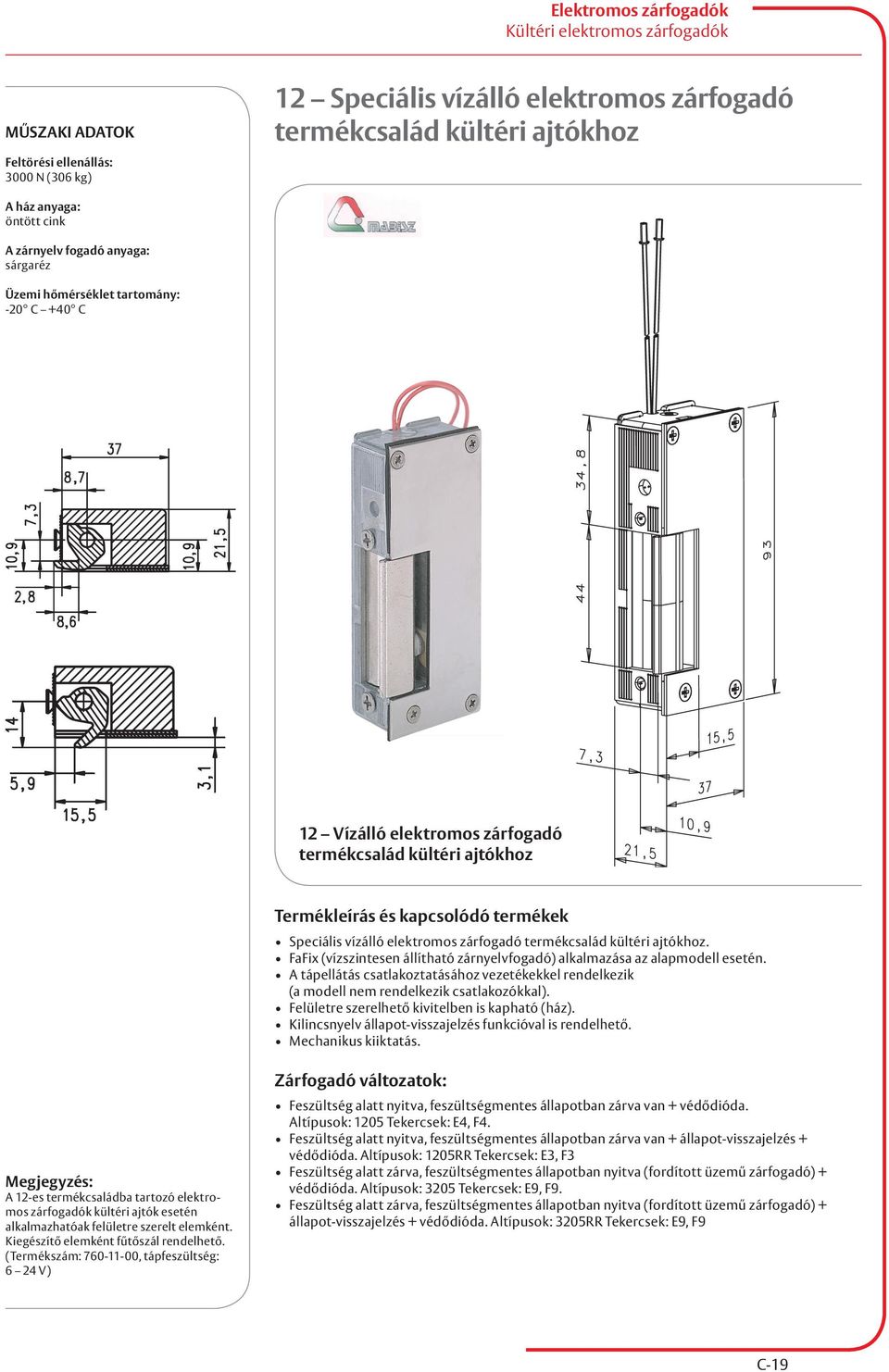

19 Kültéri elektromos zárfogadók 3000 N (306 kg) 12 Speciális vízálló elektromos zárfogadó termékcsalád kültéri ajtókhoz öntött cink A zárnyelv fogadó anyaga: sárgaréz Üzemi hőmérséklet tartomány: -20 C +40 C 12 Vízálló elektromos zárfogadó termékcsalád kültéri ajtókhoz és kapcsolódó termékek Speciális vízálló elektromos zárfogadó termékcsalád kültéri ajtókhoz. FaFix (vízszintesen állítható zárnyelvfogadó) alkalmazása az alapmodell esetén. A tápellátás csatlakoztatásához vezetékekkel rendelkezik (a modell nem rendelkezik csatlakozókkal). Felületre szerelhető kivitelben is kapható (ház). Kilincsnyelv állapot-visszajelzés funkcióval is rendelhető. Mechanikus kiiktatás. A 12-es termékcsaládba tartozó elektromos zárfogadók kültéri ajtók esetén alkalmazhatóak felületre szerelt elemként. Kiegészítő elemként fűtőszál rendelhető. (Termékszám: , tápfeszültség: 6 24 V) Zárfogadó változatok: Feszültség alatt nyitva, feszültségmentes állapotban zárva van + védődióda. Altípusok: 1205 Tekercsek: E4, F4. Feszültség alatt nyitva, feszültségmentes állapotban zárva van + állapot-visszajelzés + védődióda. Altípusok: 1205RR Tekercsek: E3, F3 Feszültség alatt zárva, feszültségmentes állapotban nyitva (fordított üzemű zárfogadó) + védődióda. Altípusok: 3205 Tekercsek: E9, F9. Feszültség alatt zárva, feszültségmentes állapotban nyitva (fordított üzemű zárfogadó) + állapot-visszajelzés + védődióda. Altípusok: 3205RR Tekercsek: E9, F9 C-19

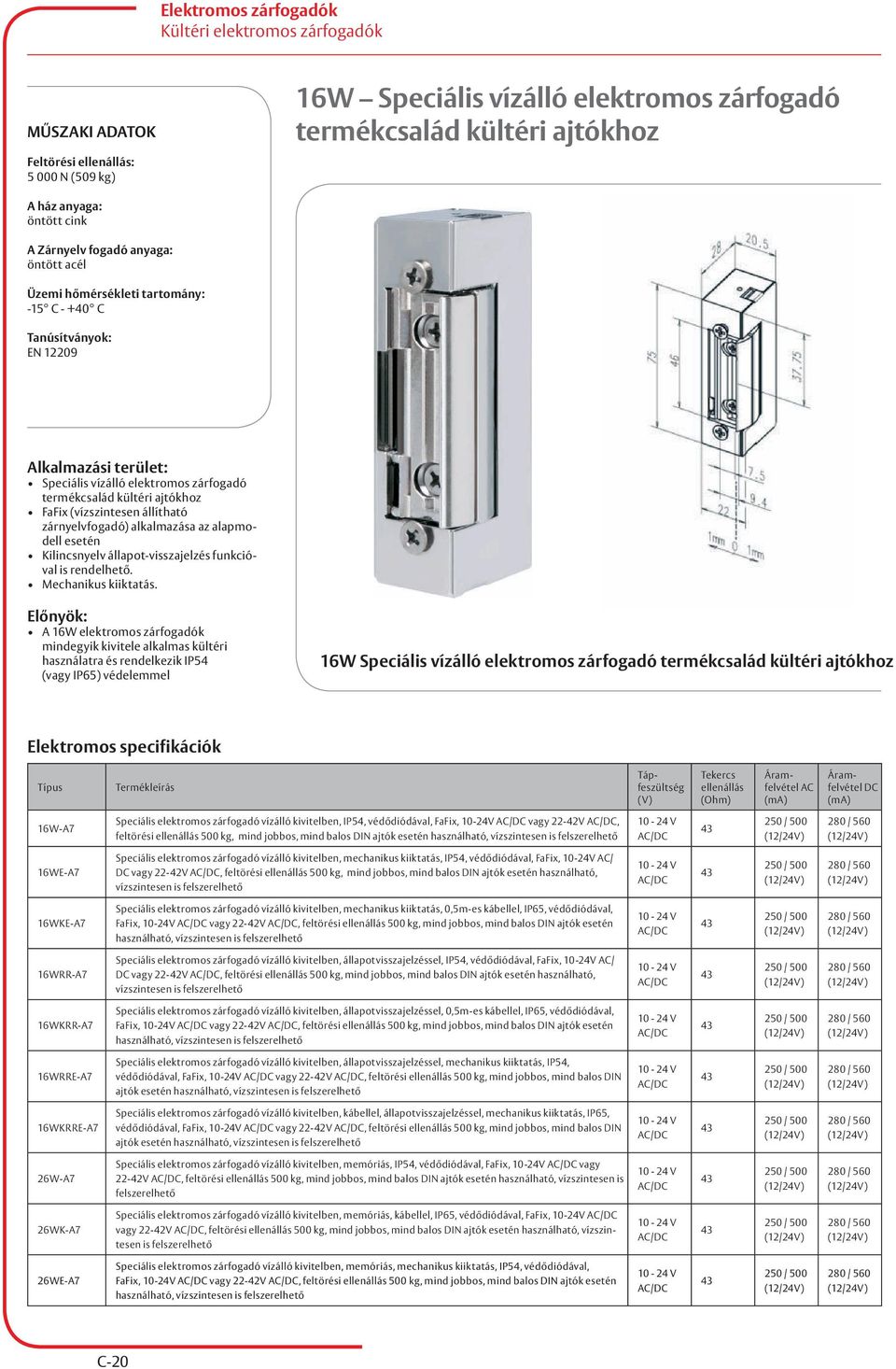

20 5 000 N (509 kg) 1 Product Informations Elektromos zárfogadók Kültéri elektromos zárfogadók datasheet Electric strike 16W W Speciális vízálló elektromos zárfogadó termékcsalád kültéri ajtókhoz öntött cink A Zárnyelv fogadó anyaga: öntött acél Üzemi hőmérsékleti tartomány: -15 C C Tanúsítványok: EN Speciális vízálló elektromos zárfogadó termékcsalád kültéri ajtókhoz FaFix (vízszintesen állítható zárnyelvfogadó) alkalmazása az alapmodell esetén Kilincsnyelv állapot-visszajelzés funkcióval is rendelhető. Mechanikus kiiktatás. Electric strike 16W A71 Model 16W is a universal electric strike for o it not only to open doors, but also new oppo Overview of Advantages Water-proof for use outdoors Dimensions: 75 x 20.5 x 28 mm Striking plates in 2 position settings Radius keeper, FaFix, 2 mm, adjustable Optional monitoring contact, dimensions Optional hold-open function Universal voltage V AC/DC, resistan Universal voltage V AC/DC, resistan Model available with diode Dummy component with unlocking lever Scope of delivery Előnyök: A 16W elektromos zárfogadók mindegyik kivitele alkalmas kültéri használatra és rendelkezik IP54 (vagy IP65) védelemmel 16W-A7 16WE-A7 16WKE-A7 16WRR-A7 16WKRR-A7 16W Speciális vízálló elektromos zárfogadó termékcsalád technical datakültéri ajtókhoz Speciális elektromos zárfogadó vízálló kivitelben, IP54, védődiódával, FaFix, 10-24V AC/DC vagy 22-42V AC/DC, feltörési ellenállás 500 kg, mind jobbos, mind balos DIN ajtók esetén használható, vízszintesen is felszerelhető Speciális elektromos zárfogadó vízálló kivitelben, mechanikus kiiktatás, IP54, védődiódával, FaFix, 10-24V AC/ DC vagy 22-42V AC/DC, feltörési ellenállás 500 kg, mind jobbos, mind balos DIN ajtók esetén használható, vízszintesen is felszerelhető Speciális elektromos zárfogadó vízálló kivitelben, mechanikus kiiktatás, 0,5m-es kábellel, IP65, védődiódával, FaFix, 10-24V AC/DC vagy 22-42V AC/DC, feltörési ellenállás 500 kg, mind jobbos, mind balos DIN ajtók esetén használható, vízszintesen is felszerelhető Speciális elektromos zárfogadó vízálló kivitelben, állapotvisszajelzéssel, IP54, védődiódával, FaFix, 10-24V AC/ DC vagy 22-42V AC/DC, feltörési ellenállás 500 kg, mind jobbos, mind balos DIN ajtók esetén használható, vízszintesen is felszerelhető Speciális elektromos zárfogadó vízálló kivitelben, állapotvisszajelzéssel, 0,5m-es kábellel, IP65, védődiódával, FaFix, 10-24V AC/DC vagy 22-42V AC/DC, feltörési ellenállás 500 kg, mind jobbos, mind balos DIN ajtók esetén használható, vízszintesen is felszerelhető Tápfeszültség (V) V AC/DC V AC/DC V AC/DC V AC/DC V AC/DC Tekercs Height AC felvétel DC Áram- ellenállás Width (ma) (ma) Depth 250 / / Fafix regulating range (12/24V) (12/24V) Striking plate adjustment Latch bolt engaging 250 / 500 depth280 / (12/24V) (12/24V) release on pre-load at AC Preload unlocking for DC operation 250 / / Rated resistance (12/24V) (12/24V) Rated current consumption 12 V DC Rated current consumption 24 V DC 250 / / Rated current (12/24V) consumption (12/24V) V AC 43 1 peace electric strike Voltage Adjustable latch (FF, FaFix) Diode (05) Fail-locked Break-in resistance Rated current consumption 24 V AC 250 / 500 (12/24V) 280 / 560 (12/24V) 16WRRE-A7 Speciális elektromos zárfogadó vízálló kivitelben, állapotvisszajelzéssel, mechanikus kiiktatás, IP54, védődiódával, FaFix, 10-24V AC/DC vagy 22-42V AC/DC, feltörési ellenállás 500 kg, mind jobbos, mind balos DIN ajtók esetén használható, vízszintesen is felszerelhető V AC/DC / 500 (12/24V) 280 / 560 (12/24V) 16WKRRE-A7 Speciális elektromos zárfogadó vízálló kivitelben, kábellel, állapotvisszajelzéssel, mechanikus kiiktatás, IP65, védődiódával, FaFix, 10-24V AC/DC vagy 22-42V AC/DC, feltörési ellenállás 500 kg, mind jobbos, mind balos DIN ajtók esetén használható, vízszintesen is felszerelhető V AC/DC / 500 (12/24V) 280 / 560 (12/24V) 26W-A7 Speciális elektromos zárfogadó vízálló kivitelben, memóriás, IP54, védődiódával, FaFix, 10-24V AC/DC vagy 22-42V AC/DC, feltörési ellenállás 500 kg, mind jobbos, mind balos DIN ajtók esetén használható, vízszintesen is felszerelhető V AC/DC / 500 (12/24V) 280 / 560 (12/24V) 26WK-A7 Speciális elektromos zárfogadó vízálló kivitelben, memóriás, kábellel, IP65, védődiódával, FaFix, 10-24V AC/DC vagy 22-42V AC/DC, feltörési ellenállás 500 kg, mind jobbos, mind balos DIN ajtók esetén használható, vízszintesen is felszerelhető V AC/DC / 500 (12/24V) 280 / 560 (12/24V) 26WE-A7 Speciális elektromos zárfogadó vízálló kivitelben, memóriás, mechanikus kiiktatás, IP54, védődiódával, FaFix, 10-24V AC/DC vagy 22-42V AC/DC, feltörési ellenállás 500 kg, mind jobbos, mind balos DIN ajtók esetén használható, vízszintesen is felszerelhető V AC/DC / 500 (12/24V) 280 / 560 (12/24V) timestamp: 01/06/10 C-20

21 Üvegajtókhoz való zárfogadók 3700 N (377 kg) 914 Speciális elektromos zárfogadó termékcsalád edzett üveg ajtókhoz öntött cink A zárnyelv fogadó anyaga: nikkelezett sárgaréz Üzemi hőmérséklet tartomány: -15 C +40 C A 914UZY jelű modell 21 mm-es előlapkulcsközép távolsággal rendelkezik. 914 Speciális elektromos zárfogadó termékcsalád keret nélküli (de tokos) edzett üveg ajtókhoz és kapcsolódó termékek Speciális elektromos zárfogadók edzett üveg ajtókhoz. A tokba süllyesztve építendő be. Kilincsnyelv állapot-visszajelzés funkcióval is rendelhető. Átforgatható: mind jobbos, mind balos ajtók esetén használható 180 fokkal való elforgatást követően. Üvegvastagság (9/10/12 mm). A 914UZY jelű változat DIN hengerzárbetét segítségével mechanikusan is nyitható. A 914UZY jelű modell rendelése esetén a nyitásirányt (balos/jobbos) meg kell adni! Zárfogadó változatok: Feszültség alatt nyitva, feszültségmentes állapotban zárva van. Altípusok: 914U Minden változat rendelhető kulccsal nyitható DIN hengerzárbetéttel. Altípusok: 914UZY-9 stb. Feszültség alatt nyitva, feszültségmentes állapotban zárva, állapot-visszajelzéssel. Altípusok: 914UR Feszültség alatt zárva, feszültségmentes állapotban nyitva (fordított üzemű zárfogadó). Altípusok: 934U Feszültség alatt zárva, feszültségmentes állapotban nyitva (fordított üzemű zárfogadó) állapot-visszajelzéssel. Altípusok: 934UR C-21

22 Üvegajtókhoz való zárfogadók Tápfeszültség (V) Tekercs ellenállás AC (ma) DC (ma) 914U-XX XX = 09/10/12 mm (üvegvastagság) 12/24 V AC/DC 60/ /70/5 sec 200/ UR-XX XX = 09/10/12 mm (üvegvastagság) + állapot-visszajelzés 12/24 V AC/DC 60/ /70/5 sec 200/ U-XX Kis áramfelvételű, fordított üzemű zárfogadó XX = 09/10/12 mm (üvegvastagság) 12/24 V AC/DC 62/ / UR-XX Kis áramfelvételű, fordított üzemű zárfogadó XX = 09/10/12 mm (üvegvastagság) + állapot-visszajelzés 12/24 V AC/DC 62/ / UZY-XX XX = 09/10/12 mm (üvegvastagság) + cilinder 12/24 V AC/DC 60/ /70/5 sec 200/105 C-22

23 Üvegajtókhoz való zárfogadók 6500N (662 kg) 9314VGL - Speciális elektromos zárfogadó termékcsalád kétszárnyú edzett üveg ajtókhoz öntött cink A zárnyelv fogadó anyaga: öntött cink Üzemi hőmérséklet tartomány: -15 C +40 C FONTOS! Az ajtótávolságnak minimum 6mm-nek kell lennie! 9314 Speciális elektromos zárfogadó termékcsalád kétszárnyú edzett üveg ajtókhoz és kapcsolódó termékek Speciális elektromos zárfogadók kétszárnyú edzett üveg ajtókhoz. A beépítés az üvegajtóra való felragasztással történik. Kilincsnyelv állapot-visszajelzés funkcióval is rendelhető. Csapda 9/10/12 mm vastagságú edzett üvegekhez. Átforgatható: mind jobbos, mind balos ajtók esetén használható 180 fokkal való elforgatást követően. Zárfogadó változatok: Feszültség alatt nyitva, feszültségmentes állapotban zárva van. Altípusok: 9314 VGL Tekercsek: E3, F3. Feszültség alatt nyitva, feszültségmentes állapotban zárva van, állapot-visszajelzéssel. Altípusok: 9314 RR VGL Tekercsek: E3, F3. Feszültség alatt zárva, feszültségmentes állapotban nyitva (fordított üzemű zárfogadó). Altípusok: 9334 VGL Tekercsek: E9, F9. Feszültség alatt zárva, feszültségmentes állapotban nyitva (fordított üzemű zárfogadó) állapot-visszajelzéssel. Altípusok: 9334 RR VGL Tekercsek: E9, F9. Üvegvastagság A 4, B 9,1 10,1 12,1 15,1 A zár üvegre történő rögzítéséhez használható ragasztó az egységcsomag részét képezi. C-23

24 Üvegajtókhoz való zárfogadók Tápfeszültség (V) Tekercs ellenállás AC (ma) DC (ma) 9314VGL-XX-E3 XX=09/10/12 mm (üvegvastagság) 12 V AC/DC /5 sec VGL-XX-F3 XX=09/10/12 mm (üvegvastagság) 24 V AC/DC /5 sec RRVGL-XX-E3 XX=09/10/12 mm (üvegvastagság) állapot-visszajelzéssel 12 V AC/DC /5 sec RRVGL-XX-F3 XX=09/10/12 mm (üvegvastagság) állapot-visszajelzéssel 24 V AC/DC /5 sec VGL-XX-E9 Kis áramfelvételű,fordított üzemű zárfogadó XX=09/10/12 mm (üvegvastagság) 12 V DC VGL-XX-F9 Kis áramfelvételű,fordított üzemű zárfogadó XX=09/10/12 mm (üvegvastagság) 24 V DC RRVGL-XX-E9 Kis áramfelvételű,fordított üzemű zárfogadó XX=09/10/12 mm (üvegvastagság) állapot-visszajelzéssel 12 V DC RRVGL-XX-F9 Kis áramfelvételű,fordított üzemű zárfogadó XX=09/10/12 mm (üvegvastagság) állapot-visszajelzéssel 24 V DC C-24

25 Speciális elektromos zárfogadók 3000 N (306 kg) öntött cink Speciális elektromos zárfogadó termékcsalád menekülési útvonalak ajtóihoz (a 89 - es és a 90 - es számú termékcsalád pánikszerelvényeihez) A zárnyelv fogadó anyaga: sárgaréz Üzemi hőmérséklet tartomány: -15 C +40 C Fordított üzemű zárfogadó csak 12 V DC változatban Speciális elektromos zárfogadó termékcsalád menekülési útvonalak ajtóihoz és kapcsolódó termékek Speciális elektromos zárfogadók menekülési útvonalak ajtóihoz. Felületre szerelendő, pánikrúddal használható. Kilincsnyelv állapot-visszajelzés funkcióval is rendelhető. Átforgatható: mind jobbos, mind balos ajtók esetén használható 180 fokkal való elforgatást követően. Rendelhető rögzítőszerelvény a felületre szereléshez. Zárfogadó változatok: Feszültség alatt nyitva, feszültségmentes állapotban zárva van. Altípusok: Tekercsek: E3, F3. Feszültség alatt nyitva, feszültségmentes állapotban zárva van, állapot-visszajelzéssel. Altípusok: Tekercsek: E3, F3. Feszültség alatt zárva, feszültségmentes állapotban nyitva (fordított üzemű zárfogadó). Altípusok: Tekercs: E9. Feszültség alatt zárva, feszültségmentes állapotban nyitva (fordított üzemű zárfogadó), állapot-visszajelzéssel. Altípusok: Tekercs: E9. Tápfeszültség (V) Tekercs ellenállás AC (ma) DC (ma) E F E F3 Felületre szerelendő, pánikrúddal használható Felületre szerelendő, pánikrúddal használható Felületre kültérre szerelhető, pánikrúddal használható, állapot-visszajelzéssel Felületre, kültérre szerelhető zárfogadó, pánikrúddal használható, állapot-visszajelzéssel 12 V AC/DC /5 sec V AC/DC /5 sec V AC/DC /5 sec V AC/DC /5 sec 102 Kültéri használathoz rögzítőszerelvény rendelhető: termékszámmal E E Fordított üzemű zárfogadó, felületre kültérre szerelhető, pánikrúddal használható Fordított üzemű zárfogadó, felületre, kültérre szerelhető, pánikrúddal használható, állapot-visszajelzéssel Rögzítőszerelvény kültéri használathoz, fekete 12 V DC V DC C-25
