TÉTELES KÖLTSÉGVETÉS. GYŐR-MOSON-SOPRON MEGYEI KORMÁNYHIVATAL GYŐR CZUCZOR GERGELY UTCAI KORMÁNYABLAK KIALAKÍTÁSI MUNKÁIHOZ -"A" és "B" ÉPÜLET

Átírás

1 TÉTELES KÖLTSÉGVETÉS KÉSZÜLT A 9021 GYŐR, CZUCZOR GERGELY UTCA 36. HSZ : 7155/A/92-93 SZÁM ALATT LÉTESÍTENDŐ GYŐR-MOSON-SOPRON MEGYEI KORMÁNYHIVATAL GYŐR CZUCZOR GERGELY UTCAI I MUNKÁIHOZ -"A" és "B" ÉPÜLET PROJEKT AZONOSÍTÓ: TERVEZŐ : KÉSZÜLT : KAB INTEGRÁLT ÜGYFÉLSZOLGÁLATOK KIALAKÍTÁSA PROJEKTIRODA 1085 BUDAPEST, BAROSS U. 22.

2 ÁLTALÁNOS LEÍRÁS A KÖLTSÉGVETÉSHEZ ÉPÍTÉSZETI / BELSŐÉPÍTÉSZETI ÉS TARTÓSZERKEZETI MUNKÁIHOZ A költségvetés a decemberi építészeti kiviteli tervhez készült. Jelen költségvetés csak a Kormányablakra vonatkozó építészeti kialakítási ( belsőépítészeti ) munkákat tartalmazza, a gépészeti és elektromos munkák és az azokhoz tartozó szerelő kőműves munkákkal külön költségvetésben szerepelnek! Az egyes tételeknél és munkanemeknél, valamint a főösszesítőben szereplő képletek ellenőrizendők! A felsorolt anyagok csak építész javaslatok, azzal egyenértékű termékkel helyettesíthetők, azzal a kitétellel, hogy mindenben meg kell felelniük a vonatkozó műszaki leírásában szereplő arculati kialakításnak! A konkrét termék kiválasztása során a Tervezővel egyeztetni kell! Az alkalmazandó termékek ( pl : belső nyílászárók, lakatos- és üveg szerkezetek, burkolatok, piperék, egyéb belsőépítészeti elemek stb ) csak bemutatott minta után építhetők be! A költségvetés együtt kezelendő a műszaki leírással ( anyagkiírás ), a tervekkel, konszignációkkal! A jelen kivitelezésnek nem tárgya a bútorozás és a kiírásban áthúzott szöveggel jelölt infokommunikációs táblák elhelyezése!

3 FŐÖSSZESÍTŐ KÉSZÜLT A 9021 GYŐR, CZUCZOR GERGELY UTCA 36. HSZ : 7155/A/92-93 SZÁM ALATT LÉTESÍTENDŐ Ssz Munkanem Anyag összege Díj összege 1 Építészet "A" épület Építészet "B" épület Épületgépészet "A" épület Épületgépészet "B" épület Elektromos munkák "A" épület Elektromos munkák "B" épület Elektromos munkák - tűzjelző hálózat kiépítése 0 0 Nettó anyag és díj összesen : 0 0 Nettó anyag + díj összesen : Tartalékkeret 5 % Nettó anyag és díj összesen + tartalékkeret(ajánlati ár) ÁFA 27 % Bruttó anyag + díj összesen : 0 Ft 0 Ft 0 Ft 0 Ft 0 Ft

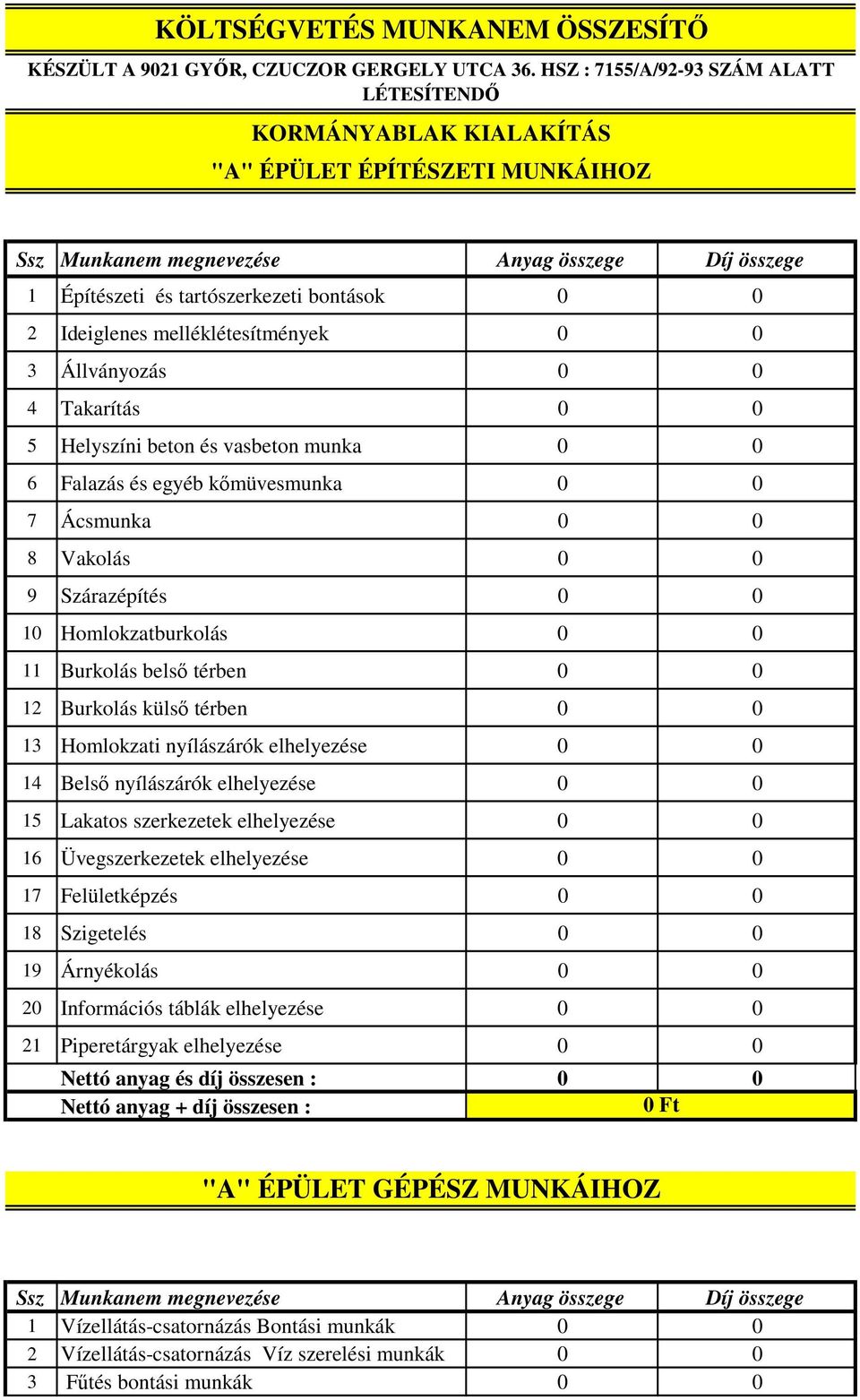

4 KÖLTSÉGVETÉS MUNKANEM ÖSSZESÍTŐ KÉSZÜLT A 9021 GYŐR, CZUCZOR GERGELY UTCA 36. HSZ : 7155/A/92-93 SZÁM ALATT LÉTESÍTENDŐ "A" ÉPÜLET ÉPÍTÉSZETI MUNKÁIHOZ Ssz Munkanem Anyag összege Díj összege 1 Építészeti és tartószerkezeti bontások Ideiglenes melléklétesítmények Állványozás Takarítás Helyszíni beton és vasbeton munka Falazás és egyéb kőmüvesmunka Ácsmunka Vakolás Szárazépítés Homlokzatburkolás Burkolás belső térben Burkolás külső térben Homlokzati nyílászárók elhelyezése Belső nyílászárók elhelyezése Lakatos szerkezetek elhelyezése Üvegszerkezetek elhelyezése Felületképzés Szigetelés Árnyékolás Információs táblák elhelyezése Piperetárgyak elhelyezése 0 0 Nettó anyag és díj összesen : 0 0 Nettó anyag + díj összesen : 0 Ft "A" ÉPÜLET GÉPÉSZ MUNKÁIHOZ Ssz Munkanem Anyag összege Díj összege 1 Vízellátás-csatornázás Bontási munkák Vízellátás-csatornázás Víz szerelési munkák Fűtés bontási munkák 0 0

5 4 Fűtés szerelési munkák Hűtés bontási munkák Hűtés szerelési munkák Szellőzés szerelési munkák 0 0 Nettó anyag és díj összesen : 0 0 Nettó anyag + díj összesen : 0 Ft "A" ÉPÜLET ELEKTROMOS MUNKÁIHOZ Ssz Munkanem Anyag összege Díj összege 1 Falazás és egyéb kőművesmunka Elektromosenergia-ellátás, villamosság Épületautomatika, -felügyelet Tűz- és füstvédelem 0 0 Nettó anyag és díj összesen : 0 0 Nettó anyag + díj összesen : 0 Ft

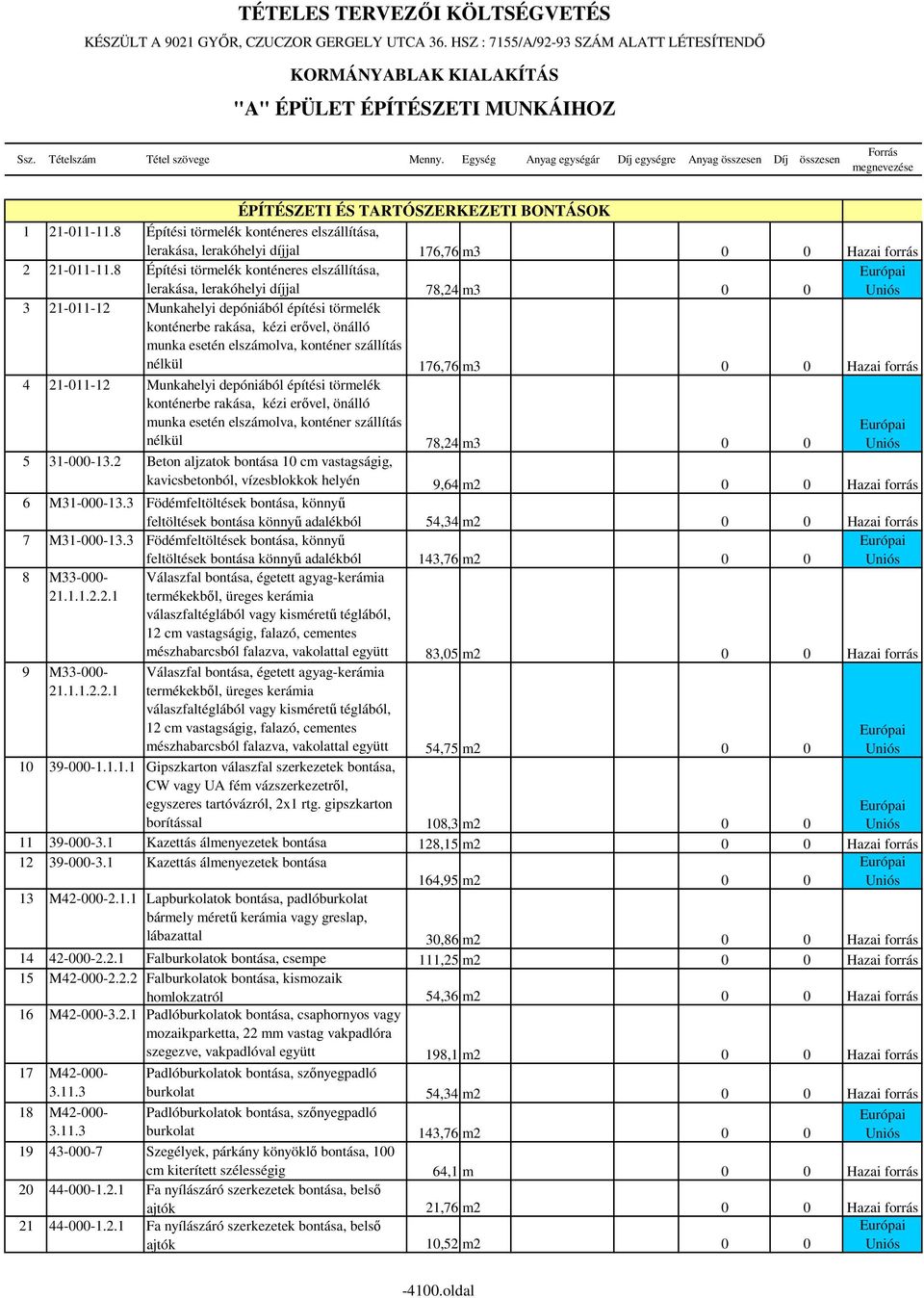

6 "A" ÉPÜLET ÉPÍTÉSZETI MUNKÁIHOZ ÉPÍTÉSZETI ÉS TARTÓSZERKEZETI BONTÁSOK Építési törmelék konténeres elszállítása, lerakása, lerakóhelyi díjjal 176,76 m Építési törmelék konténeres elszállítása, lerakása, lerakóhelyi díjjal 78,24 m Munkahelyi depóniából építési törmelék konténerbe rakása, kézi erővel, önálló munka esetén elszámolva, konténer szállítás nélkül 176,76 m Munkahelyi depóniából építési törmelék konténerbe rakása, kézi erővel, önálló munka esetén elszámolva, konténer szállítás nélkül 78,24 m Beton aljzatok bontása 10 cm vastagságig, kavicsbetonból, vízesblokkok helyén 9,64 m2 6 M Födémfeltöltések bontása, könnyű feltöltések bontása könnyű adalékból 54,34 m2 7 M Födémfeltöltések bontása, könnyű feltöltések bontása könnyű adalékból 143,76 m M Válaszfal bontása, égetett agyag-kerámia termékekből, üreges kerámia válaszfaltéglából vagy kisméretű téglából, 12 cm vastagságig, falazó, cementes mészhabarcsból falazva, vakolattal együtt 83,05 m2 9 M Válaszfal bontása, égetett agyag-kerámia termékekből, üreges kerámia válaszfaltéglából vagy kisméretű téglából, 12 cm vastagságig, falazó, cementes mészhabarcsból falazva, vakolattal együtt 54,75 m Gipszkarton válaszfal szerkezetek bontása, CW vagy UA fém vázszerkezetről, egyszeres tartóvázról, 2x1 rtg. gipszkarton borítással 108,3 m Kazettás álmenyezetek bontása 128,15 m Kazettás álmenyezetek bontása 164,95 m M Lapburkolatok bontása, padlóburkolat bármely méretű kerámia vagy greslap, lábazattal 30,86 m Falburkolatok bontása, csempe 111,25 m2 15 M Falburkolatok bontása, kismozaik homlokzatról 54,36 m2 16 M Padlóburkolatok bontása, csaphornyos vagy mozaikparketta, 22 mm vastag vakpadlóra szegezve, vakpadlóval együtt 198,1 m2 17 M M Padlóburkolatok bontása, szőnyegpadló burkolat 54,34 m2 Padlóburkolatok bontása, szőnyegpadló burkolat 143,76 m Szegélyek, párkány könyöklő bontása, 100 cm kiterített szélességig 64,1 m Fa nyílászáró szerkezetek bontása, belső ajtók 21,76 m Fa nyílászáró szerkezetek bontása, belső ajtók 10,52 m oldal

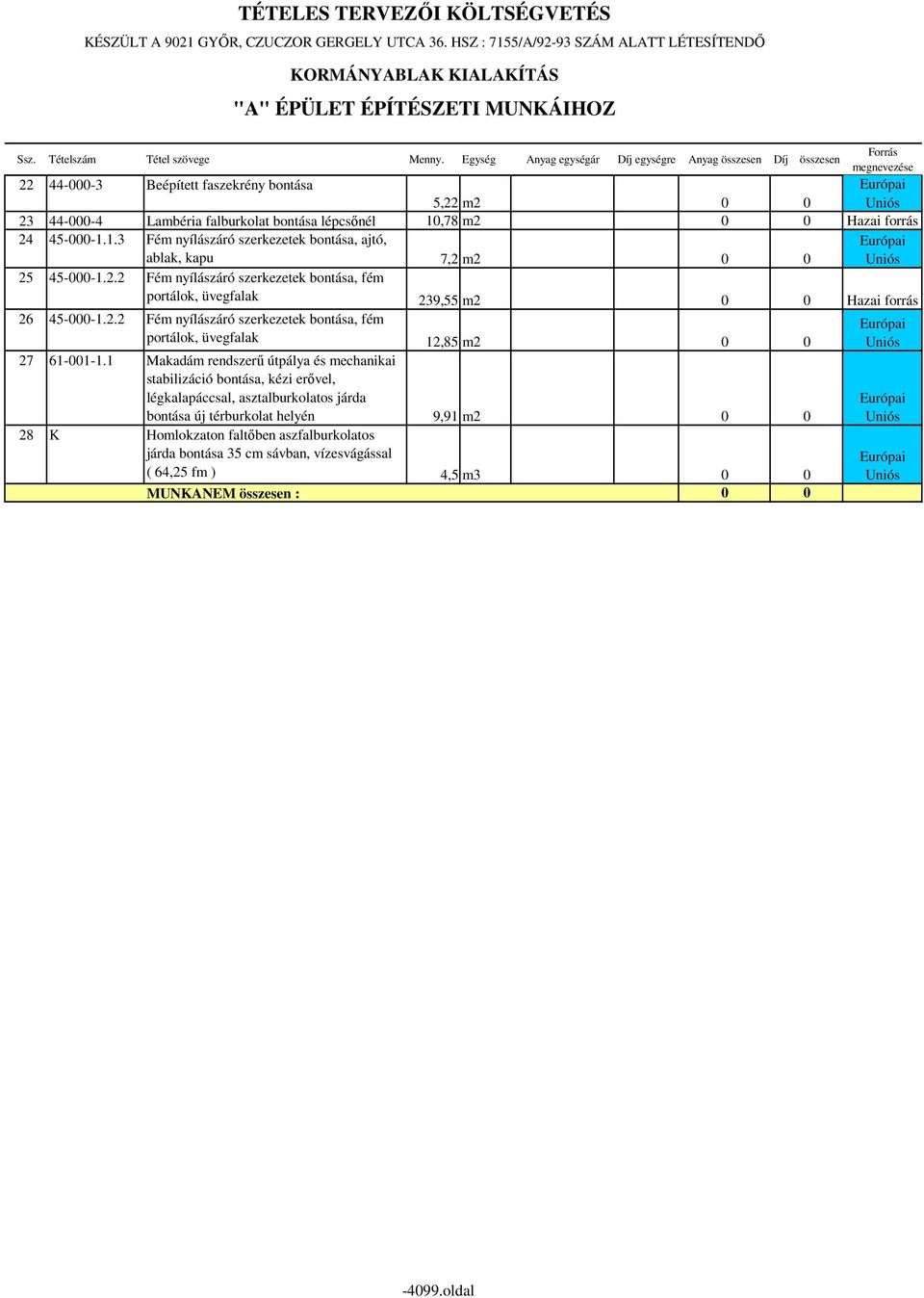

7 "A" ÉPÜLET ÉPÍTÉSZETI MUNKÁIHOZ Beépített faszekrény bontása 5,22 m Lambéria falburkolat bontása lépcsőnél 10,78 m Fém nyílászáró szerkezetek bontása, ajtó, ablak, kapu 7,2 m Fém nyílászáró szerkezetek bontása, fém portálok, üvegfalak 239,55 m Fém nyílászáró szerkezetek bontása, fém portálok, üvegfalak 12,85 m Makadám rendszerű útpálya és mechanikai stabilizáció bontása, kézi erővel, légkalapáccsal, asztalburkolatos járda bontása új térburkolat helyén 9,91 m K Homlokzaton faltőben aszfalburkolatos járda bontása 35 cm sávban, vízesvágással ( 64,25 fm ) 4,5 m oldal

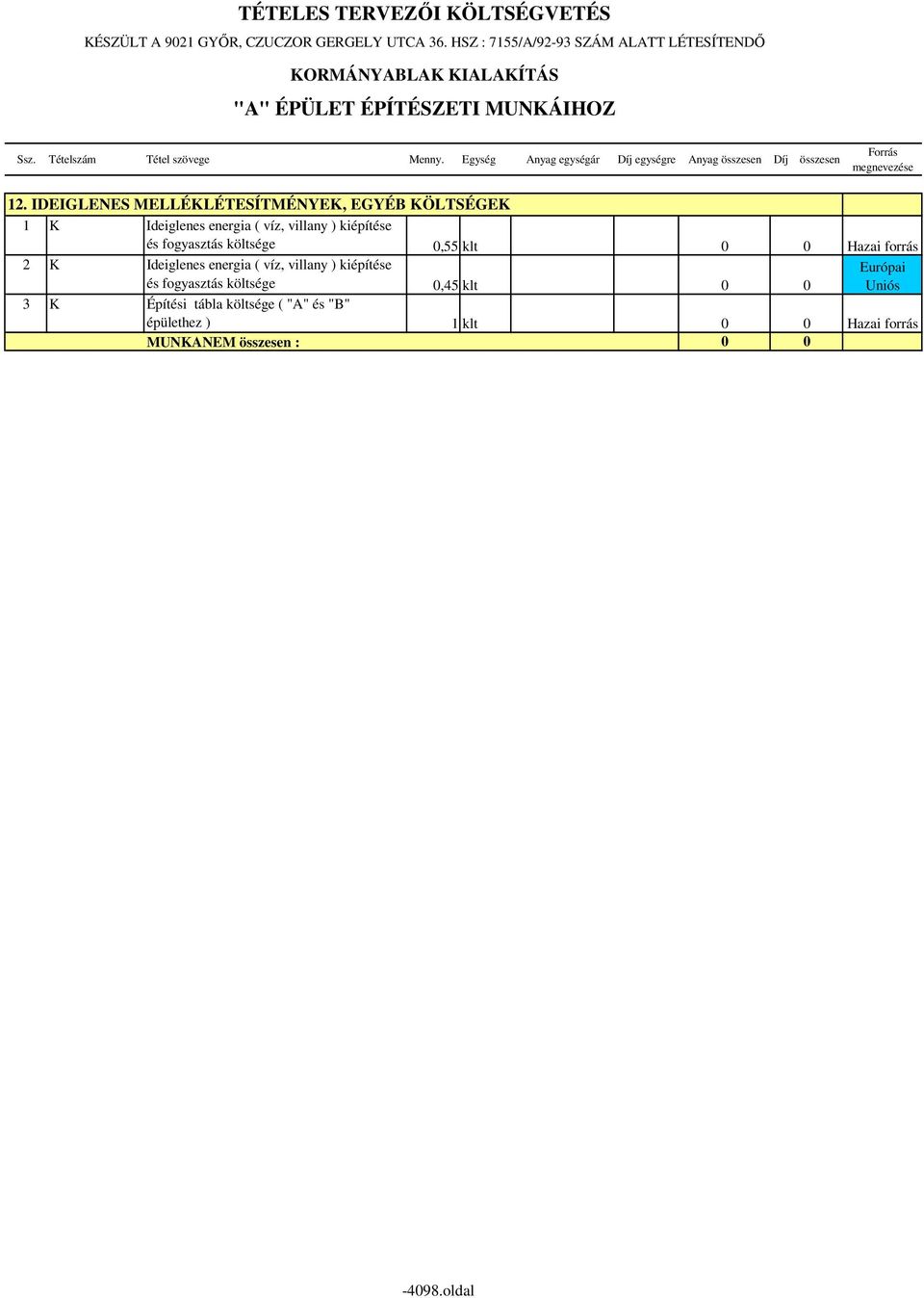

8 "A" ÉPÜLET ÉPÍTÉSZETI MUNKÁIHOZ 12. IDEIGLENES MELLÉKLÉTESÍTMÉNYEK, EGYÉB KÖLTSÉGEK 1 K Ideiglenes energia ( víz, villany ) kiépítése és fogyasztás költsége 0,55 klt 2 K Ideiglenes energia ( víz, villany ) kiépítése és fogyasztás költsége 0,45 klt K Építési tábla költsége ( "A" és "B" épülethez ) 1 klt oldal

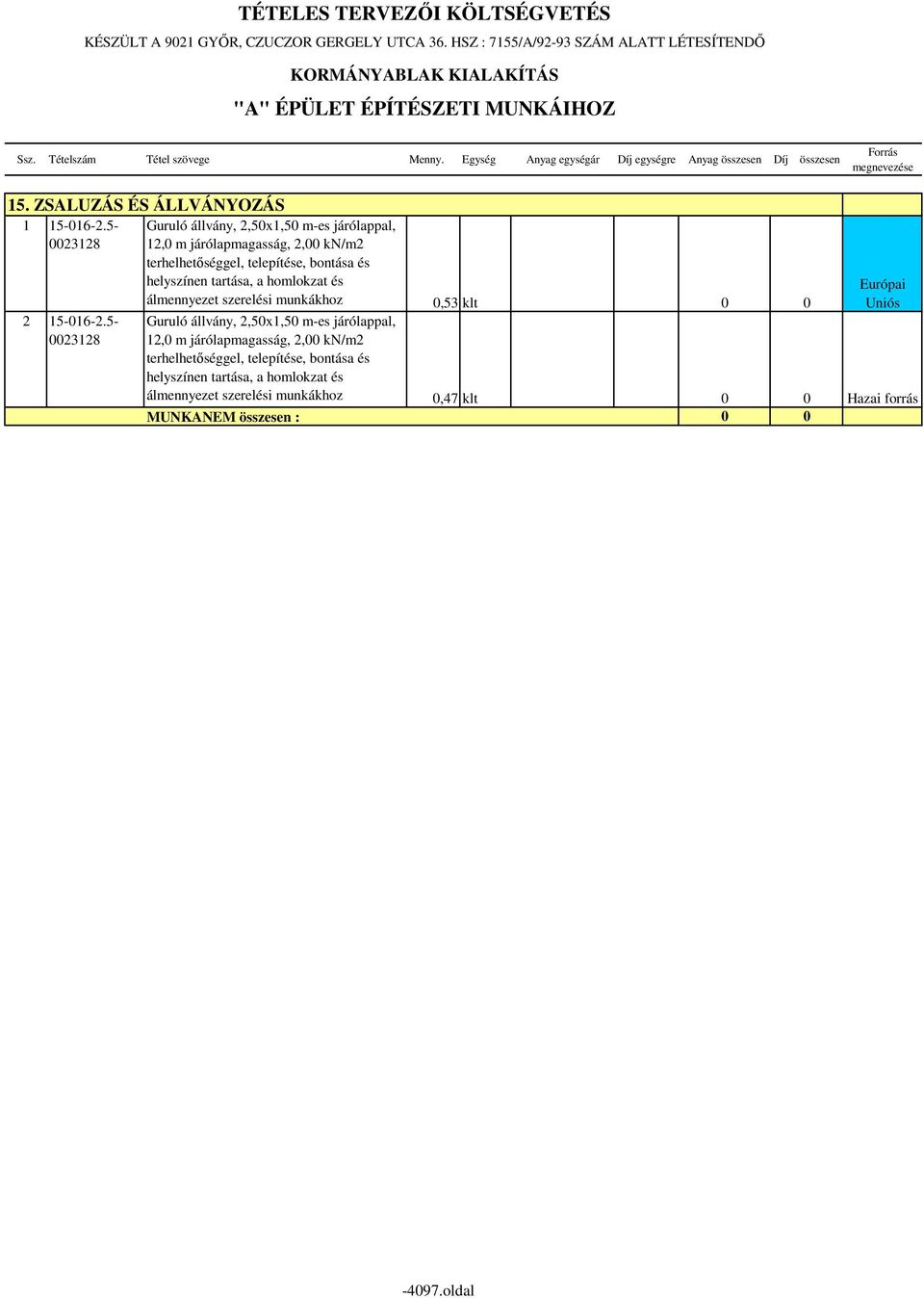

9 "A" ÉPÜLET ÉPÍTÉSZETI MUNKÁIHOZ 15. ZSALUZÁS ÉS ÁLLVÁNYOZÁS Guruló állvány, 2,50x1,50 m-es járólappal, 12,0 m járólapmagasság, 2,00 kn/m2 terhelhetőséggel, telepítése, bontása és helyszínen tartása, a homlokzat és álmennyezet szerelési munkákhoz 0,53 klt Guruló állvány, 2,50x1,50 m-es járólappal, 12,0 m járólapmagasság, 2,00 kn/m2 terhelhetőséggel, telepítése, bontása és helyszínen tartása, a homlokzat és álmennyezet szerelési munkákhoz 0,47 klt oldal

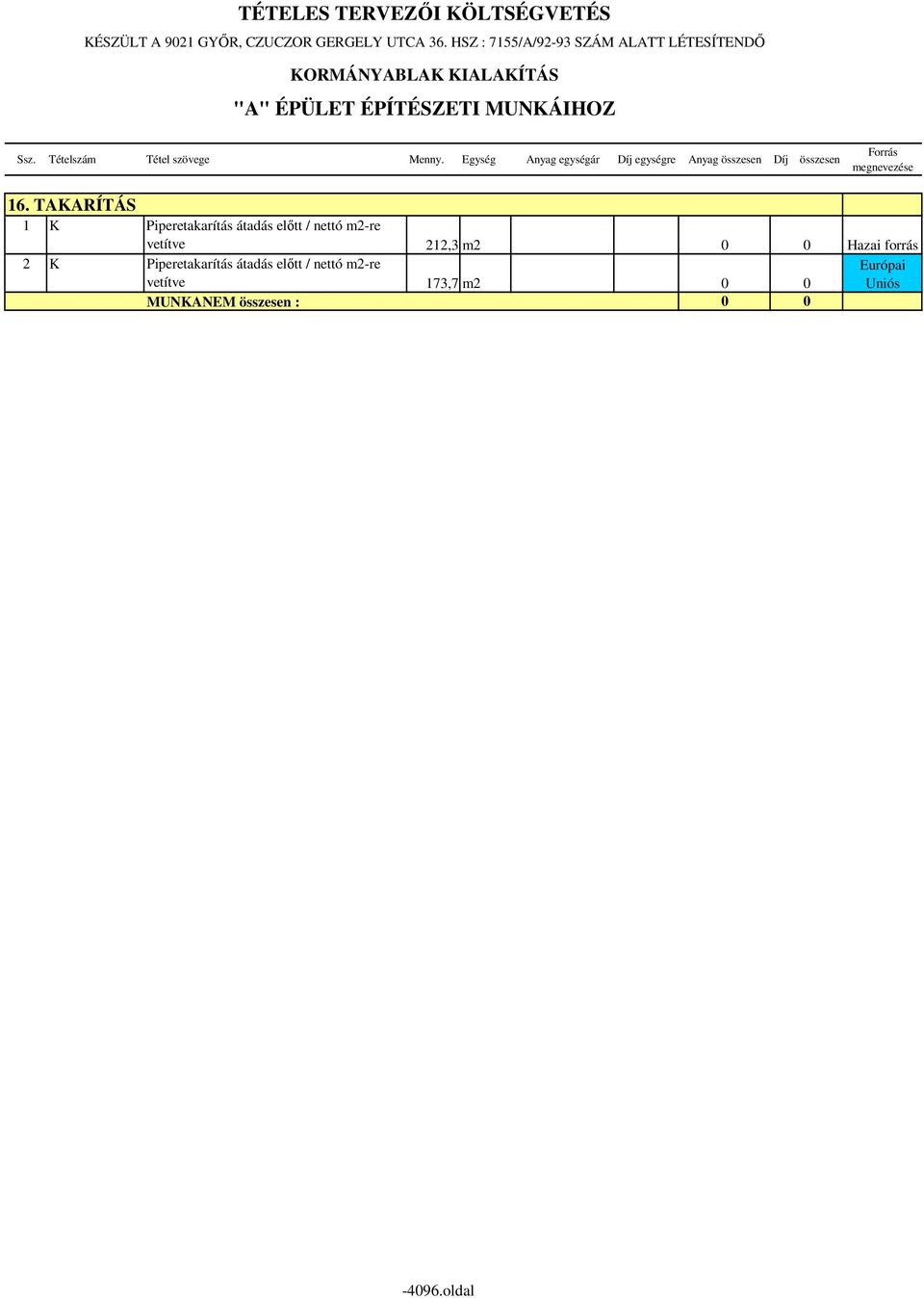

10 "A" ÉPÜLET ÉPÍTÉSZETI MUNKÁIHOZ 16. TAKARÍTÁS 1 K Piperetakarítás átadás előtt / nettó m2-re vetítve 212,3 m2 2 K Piperetakarítás átadás előtt / nettó m2-re vetítve 173,7 m oldal

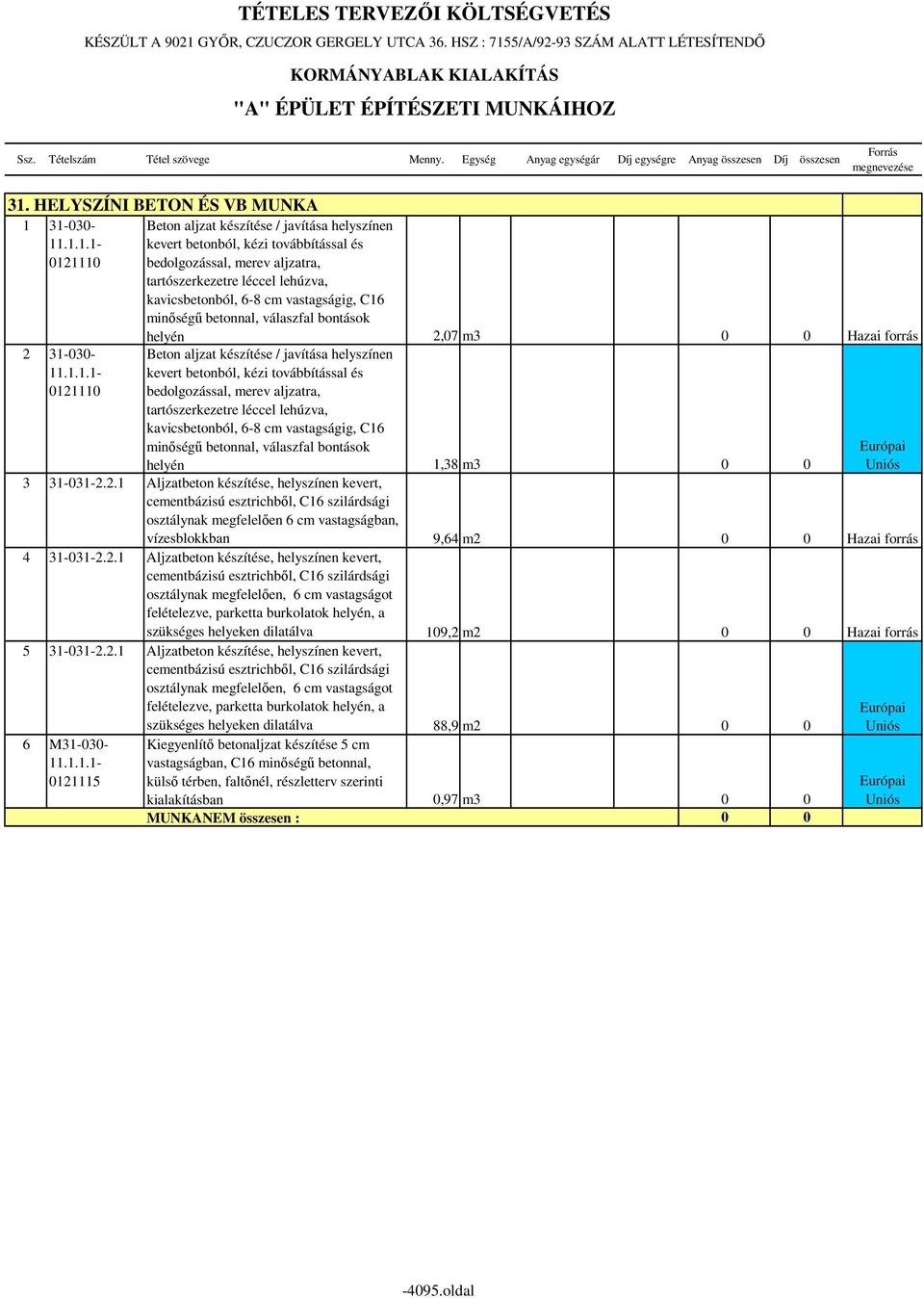

11 "A" ÉPÜLET ÉPÍTÉSZETI MUNKÁIHOZ 31. HELYSZÍNI BETON ÉS VB MUNKA Beton aljzat készítése / javítása helyszínen kevert betonból, kézi továbbítással és bedolgozással, merev aljzatra, tartószerkezetre léccel lehúzva, kavicsbetonból, 6-8 cm vastagságig, C16 minőségű betonnal, válaszfal bontások helyén 2,07 m Beton aljzat készítése / javítása helyszínen kevert betonból, kézi továbbítással és bedolgozással, merev aljzatra, tartószerkezetre léccel lehúzva, kavicsbetonból, 6-8 cm vastagságig, C16 minőségű betonnal, válaszfal bontások helyén 1,38 m Aljzatbeton készítése, helyszínen kevert, cementbázisú esztrichből, C16 szilárdsági osztálynak megfelelően 6 cm vastagságban, vízesblokkban 9,64 m Aljzatbeton készítése, helyszínen kevert, cementbázisú esztrichből, C16 szilárdsági osztálynak megfelelően, 6 cm vastagságot felételezve, parketta burkolatok helyén, a szükséges helyeken dilatálva 109,2 m Aljzatbeton készítése, helyszínen kevert, cementbázisú esztrichből, C16 szilárdsági 6 M osztálynak megfelelően, 6 cm vastagságot felételezve, parketta burkolatok helyén, a szükséges helyeken dilatálva 88,9 m2 0 0 Kiegyenlítő betonaljzat készítése 5 cm vastagságban, C16 minőségű betonnal, külső térben, faltőnél, részletterv szerinti kialakításban 0,97 m oldal

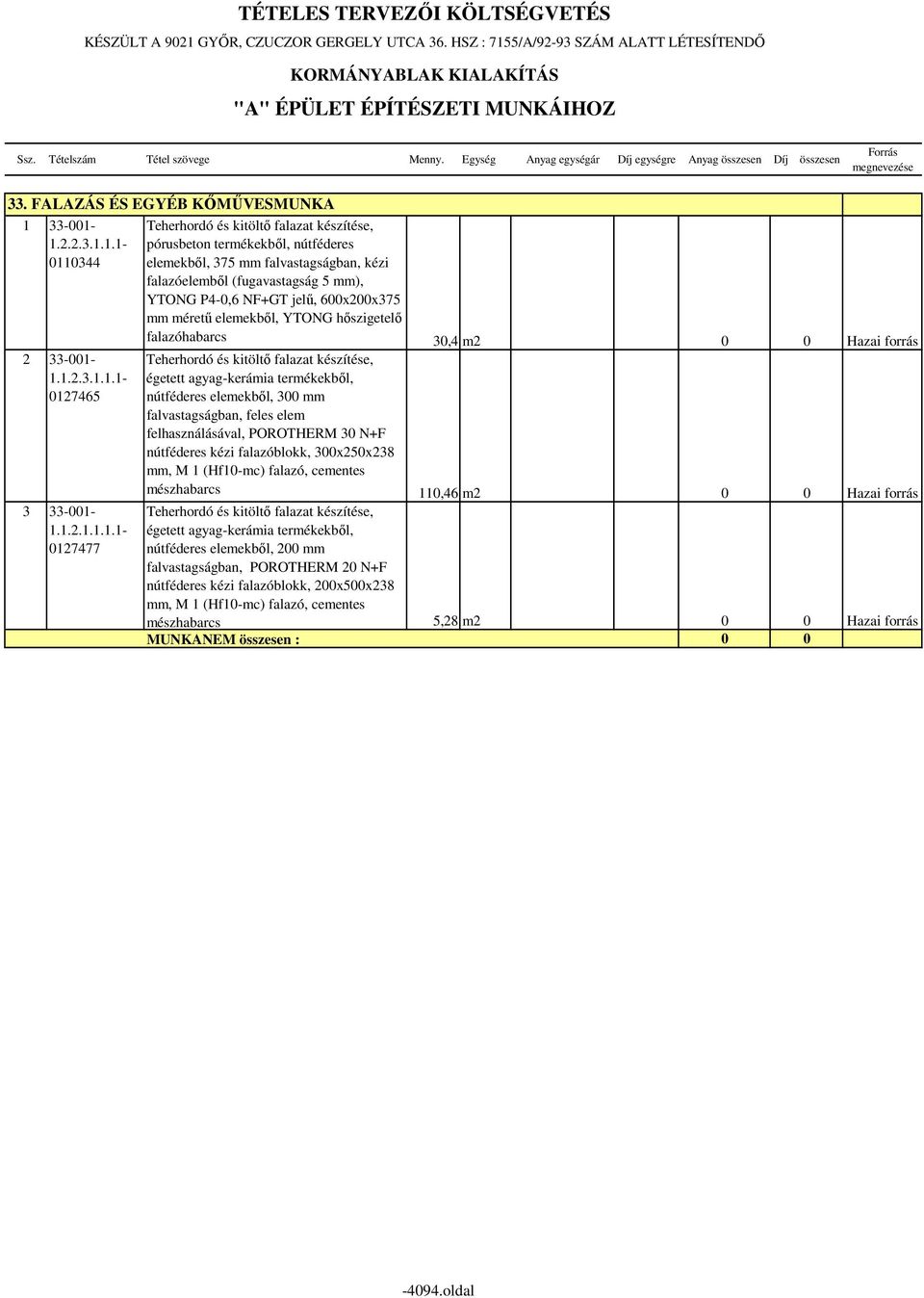

12 "A" ÉPÜLET ÉPÍTÉSZETI MUNKÁIHOZ 33. FALAZÁS ÉS EGYÉB KŐMŰVESMUNKA Teherhordó és kitöltő falazat készítése, pórusbeton termékekből, nútféderes elemekből, 375 mm falvastagságban, kézi falazóelemből (fugavastagság 5 mm), YTONG P4-0,6 NF+GT jelű, 600x200x375 mm méretű elemekből, YTONG hőszigetelő falazóhabarcs 30,4 m2 Teherhordó és kitöltő falazat készítése, égetett agyag-kerámia termékekből, nútféderes elemekből, 300 mm falvastagságban, feles elem felhasználásával, POROTHERM 30 N+F nútféderes kézi falazóblokk, 300x250x238 mm, M 1 (Hf10-mc) falazó, cementes mészhabarcs 110,46 m2 Teherhordó és kitöltő falazat készítése, égetett agyag-kerámia termékekből, nútféderes elemekből, 200 mm falvastagságban, POROTHERM 20 N+F nútféderes kézi falazóblokk, 200x500x238 mm, M 1 (Hf10-mc) falazó, cementes mészhabarcs 5,28 m oldal

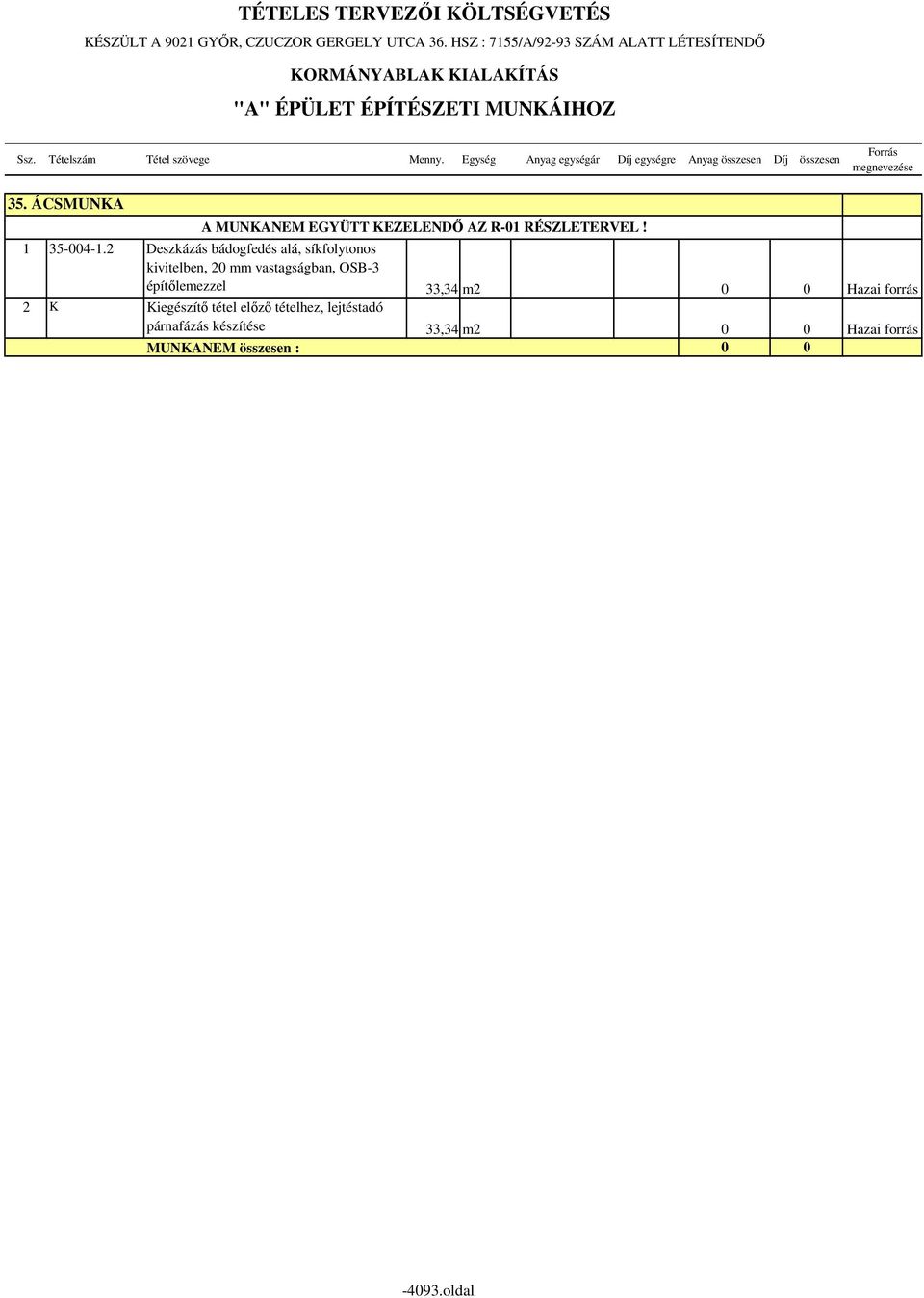

13 "A" ÉPÜLET ÉPÍTÉSZETI MUNKÁIHOZ 35. ÁCSMUNKA A MUNKANEM EGYÜTT KEZELENDŐ AZ R-01 RÉSZLETERVEL! Deszkázás bádogfedés alá, síkfolytonos kivitelben, 20 mm vastagságban, OSB-3 építőlemezzel 33,34 m2 2 K Kiegészítő tétel előző tételhez, lejtéstadó párnafázás készítése 33,34 m oldal

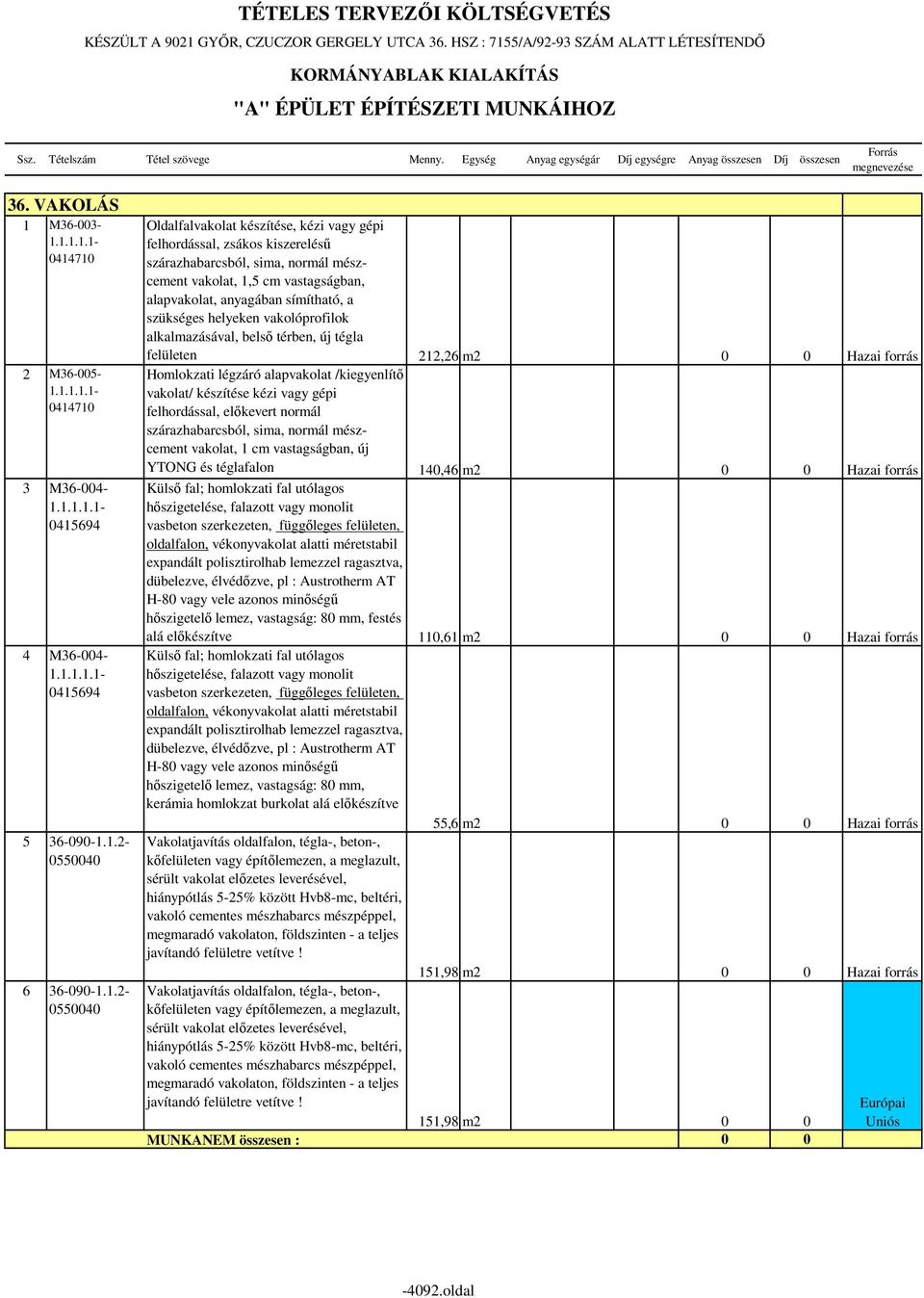

14 "A" ÉPÜLET ÉPÍTÉSZETI MUNKÁIHOZ 36. VAKOLÁS 1 M M M M Oldalfalvakolat készítése, kézi vagy gépi felhordással, zsákos kiszerelésű szárazhabarcsból, sima, normál mészcement vakolat, 1,5 cm vastagságban, alapvakolat, anyagában símítható, a szükséges helyeken vakolóprofilok alkalmazásával, belső térben, új tégla felületen 212,26 m2 Homlokzati légzáró alapvakolat /kiegyenlítő vakolat/ készítése kézi vagy gépi felhordással, előkevert normál szárazhabarcsból, sima, normál mészcement vakolat, 1 cm vastagságban, új YTONG és téglafalon 140,46 m2 Külső fal; homlokzati fal utólagos hőszigetelése, falazott vagy monolit vasbeton szerkezeten, függőleges felületen, oldalfalon, vékonyvakolat alatti méretstabil expandált polisztirolhab lemezzel ragasztva, dübelezve, élvédőzve, pl : Austrotherm AT H-80 vagy vele azonos minőségű hőszigetelő lemez, vastagság: 80 mm, festés alá előkészítve 110,61 m2 Külső fal; homlokzati fal utólagos hőszigetelése, falazott vagy monolit vasbeton szerkezeten, függőleges felületen, oldalfalon, vékonyvakolat alatti méretstabil expandált polisztirolhab lemezzel ragasztva, dübelezve, élvédőzve, pl : Austrotherm AT H-80 vagy vele azonos minőségű hőszigetelő lemez, vastagság: 80 mm, kerámia homlokzat burkolat alá előkészítve 55,6 m2 Vakolatjavítás oldalfalon, tégla-, beton-, kőfelületen vagy építőlemezen, a meglazult, sérült vakolat előzetes leverésével, hiánypótlás 5-25% között Hvb8-mc, beltéri, vakoló cementes mészhabarcs mészpéppel, megmaradó vakolaton, földszinten - a teljes javítandó felületre vetítve! 151,98 m2 Vakolatjavítás oldalfalon, tégla-, beton-, kőfelületen vagy építőlemezen, a meglazult, sérült vakolat előzetes leverésével, hiánypótlás 5-25% között Hvb8-mc, beltéri, vakoló cementes mészhabarcs mészpéppel, megmaradó vakolaton, földszinten - a teljes javítandó felületre vetítve! 151,98 m oldal

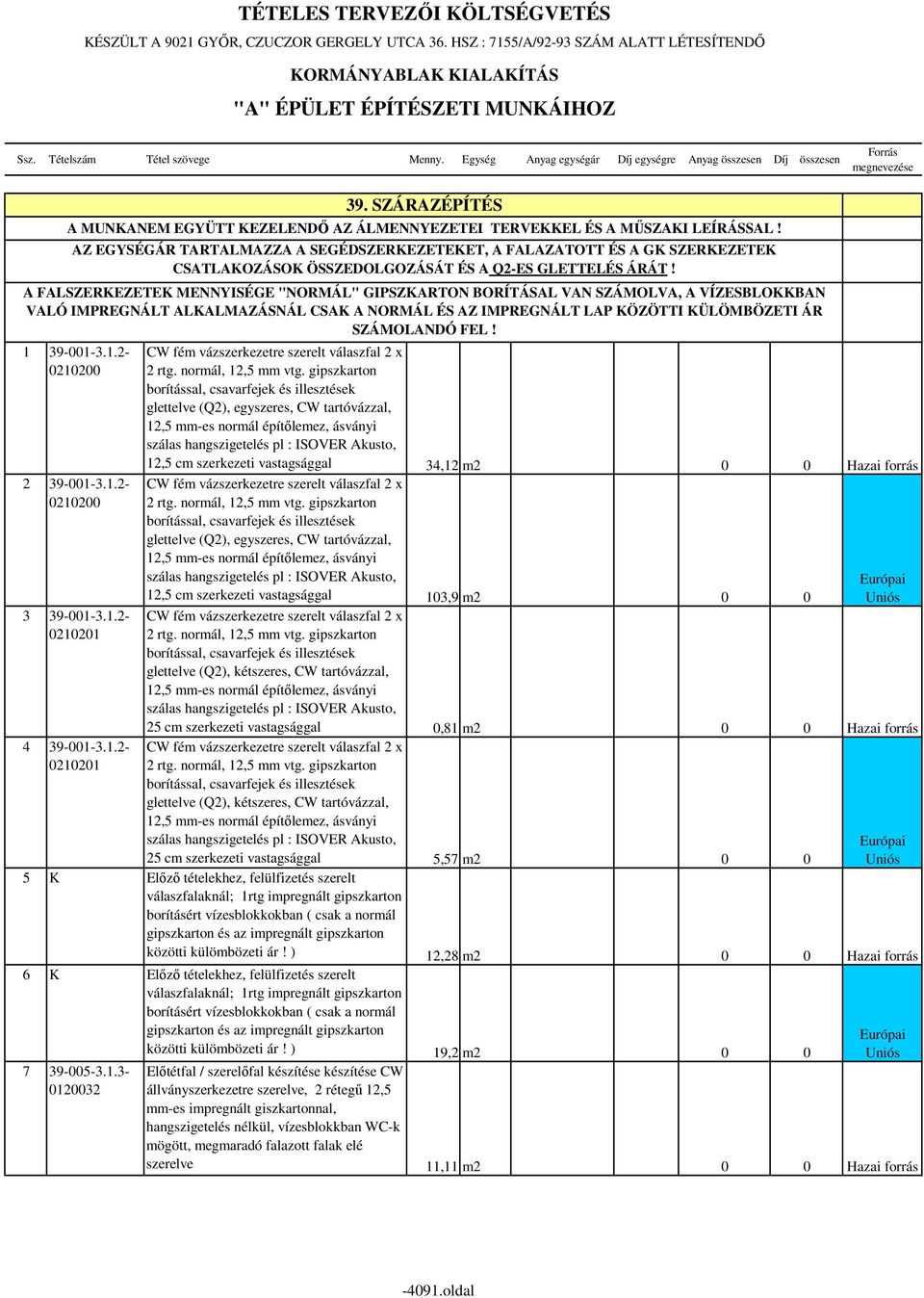

15 "A" ÉPÜLET ÉPÍTÉSZETI MUNKÁIHOZ CW fém vázszerkezetre szerelt válaszfal 2 x 2 rtg. normál, 12,5 mm vtg. gipszkarton borítással, csavarfejek és illesztések glettelve (Q2), egyszeres, CW tartóvázzal, 12,5 mm-es normál építőlemez, ásványi szálas hangszigetelés pl : ISOVER Akusto, 12,5 cm szerkezeti vastagsággal 34,12 m2 CW fém vázszerkezetre szerelt válaszfal 2 x 2 rtg. normál, 12,5 mm vtg. gipszkarton borítással, csavarfejek és illesztések glettelve (Q2), egyszeres, CW tartóvázzal, 12,5 mm-es normál építőlemez, ásványi szálas hangszigetelés pl : ISOVER Akusto, 12,5 cm szerkezeti vastagsággal 103,9 m2 0 0 CW fém vázszerkezetre szerelt válaszfal 2 x 2 rtg. normál, 12,5 mm vtg. gipszkarton borítással, csavarfejek és illesztések glettelve (Q2), kétszeres, CW tartóvázzal, 12,5 mm-es normál építőlemez, ásványi szálas hangszigetelés pl : ISOVER Akusto, 25 cm szerkezeti vastagsággal 0,81 m2 CW fém vázszerkezetre szerelt válaszfal 2 x 2 rtg. normál, 12,5 mm vtg. gipszkarton borítással, csavarfejek és illesztések glettelve (Q2), kétszeres, CW tartóvázzal, 12,5 mm-es normál építőlemez, ásványi szálas hangszigetelés pl : ISOVER Akusto, 25 cm szerkezeti vastagsággal 5,57 m K Előző tételekhez, felülfizetés szerelt válaszfalaknál; 1rtg impregnált gipszkarton borításért vízesblokkokban ( csak a normál gipszkarton és az impregnált gipszkarton közötti külömbözeti ár! ) 12,28 m2 6 K Előző tételekhez, felülfizetés szerelt válaszfalaknál; 1rtg impregnált gipszkarton borításért vízesblokkokban ( csak a normál gipszkarton és az impregnált gipszkarton közötti külömbözeti ár! ) 19,2 m SZÁRAZÉPÍTÉS A MUNKANEM EGYÜTT KEZELENDŐ AZ ÁLMENNYEZETEI TERVEKKEL ÉS A MŰSZAKI LEÍRÁSSAL! AZ EGYSÉGÁR TARTALMAZZA A SEGÉDSZERKEZETEKET, A FALAZATOTT ÉS A GK SZERKEZETEK CSATLAKOZÁSOK ÖSSZEDOLGOZÁSÁT ÉS A Q2-ES GLETTELÉS ÁRÁT! A FALSZERKEZETEK MENNYISÉGE "NORMÁL" GIPSZKARTON BORÍTÁSAL VAN SZÁMOLVA, A VÍZESBLOKKBAN VALÓ IMPREGNÁLT ALKALMAZÁSNÁL CSAK A NORMÁL ÉS AZ IMPREGNÁLT LAP KÖZÖTTI KÜLÖMBÖZETI ÁR SZÁMOLANDÓ FEL! Előtétfal / szerelőfal készítése készítése CW állványszerkezetre szerelve, 2 rétegű 12,5 mm-es impregnált giszkartonnal, hangszigetelés nélkül, vízesblokkban WC-k mögött, megmaradó falazott falak elé szerelve 11,11 m oldal

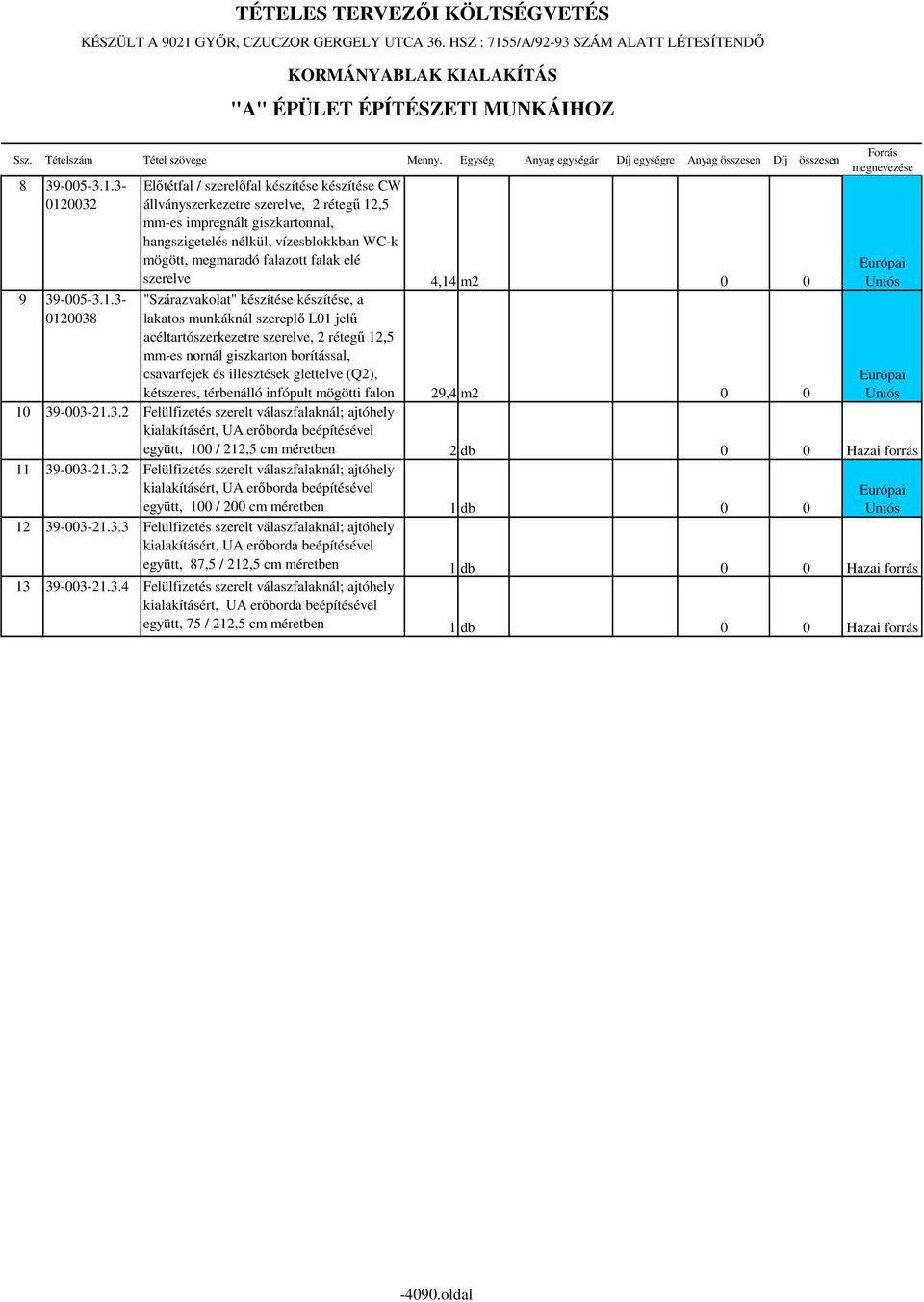

16 "A" ÉPÜLET ÉPÍTÉSZETI MUNKÁIHOZ Előtétfal / szerelőfal készítése készítése CW állványszerkezetre szerelve, 2 rétegű 12,5 mm-es impregnált giszkartonnal, hangszigetelés nélkül, vízesblokkban WC-k mögött, megmaradó falazott falak elé szerelve 4,14 m2 0 0 "Szárazvakolat" készítése készítése, a lakatos munkáknál szereplő L01 jelű acéltartószerkezetre szerelve, 2 rétegű 12,5 mm-es nornál giszkarton borítással, csavarfejek és illesztések glettelve (Q2), kétszeres, térbenálló infópult mögötti falon 29,4 m Felülfizetés szerelt válaszfalaknál; ajtóhely kialakításért, UA erőborda beépítésével együtt, 100 / 212,5 cm méretben 2 db Felülfizetés szerelt válaszfalaknál; ajtóhely kialakításért, UA erőborda beépítésével együtt, 100 / 200 cm méretben Felülfizetés szerelt válaszfalaknál; ajtóhely kialakításért, UA erőborda beépítésével együtt, 87,5 / 212,5 cm méretben Felülfizetés szerelt válaszfalaknál; ajtóhely kialakításért, UA erőborda beépítésével együtt, 75 / 212,5 cm méretben oldal

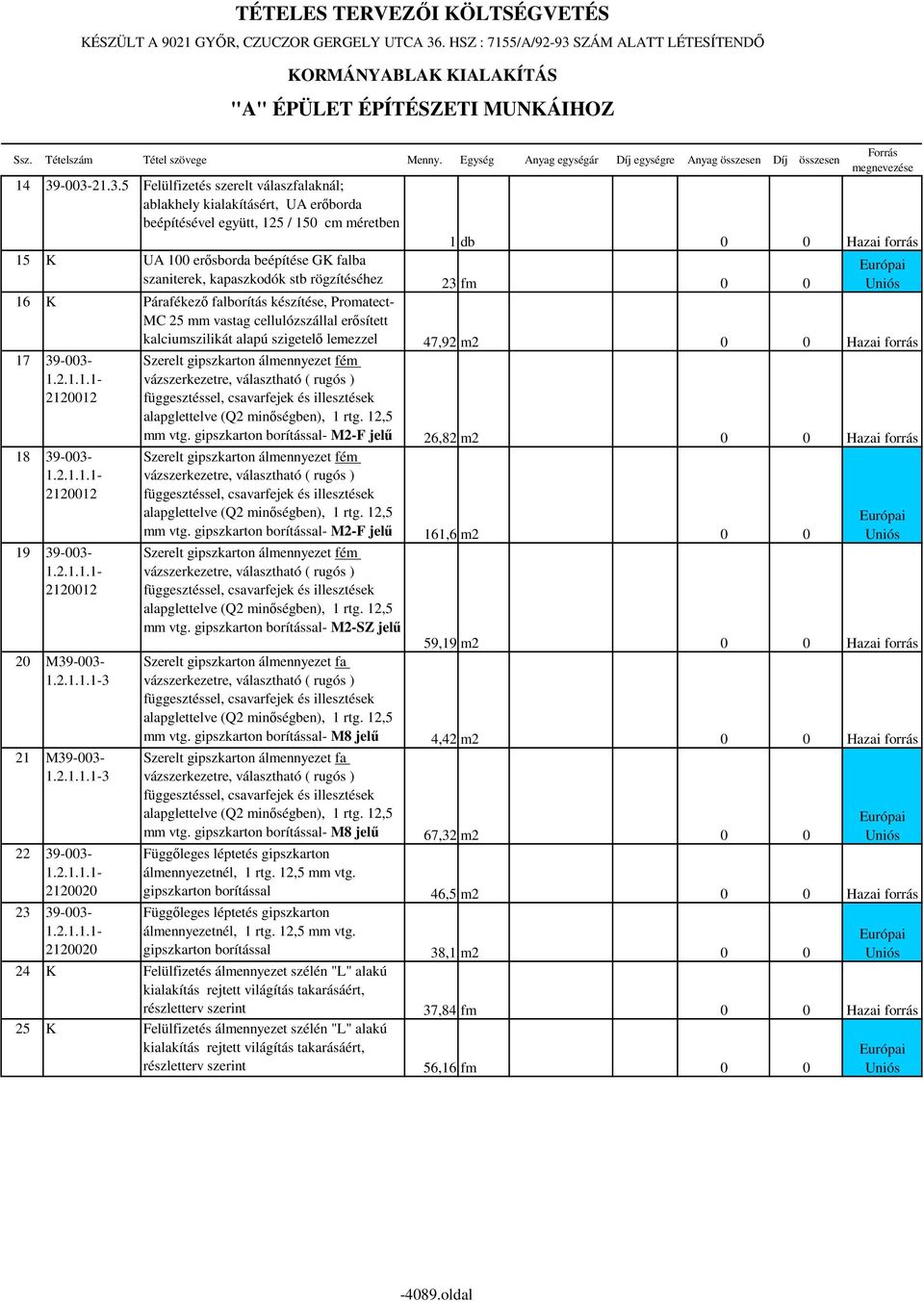

17 "A" ÉPÜLET ÉPÍTÉSZETI MUNKÁIHOZ Felülfizetés szerelt válaszfalaknál; ablakhely kialakításért, UA erőborda beépítésével együtt, 125 / 150 cm méretben 15 K UA 100 erősborda beépítése GK falba szaniterek, kapaszkodók stb rögzítéséhez 23 fm K Párafékező falborítás készítése, Promatect- MC 25 mm vastag cellulózszállal erősített kalciumszilikát alapú szigetelő lemezzel 47,92 m M M Szerelt gipszkarton álmennyezet fém vázszerkezetre, választható ( rugós ) függesztéssel, csavarfejek és illesztések alapglettelve (Q2 minőségben), 1 rtg. 12,5 mm vtg. gipszkarton borítással- M2-F jelű 26,82 m2 Szerelt gipszkarton álmennyezet fém vázszerkezetre, választható ( rugós ) függesztéssel, csavarfejek és illesztések alapglettelve (Q2 minőségben), 1 rtg. 12,5 mm vtg. gipszkarton borítással- M2-F jelű 161,6 m2 0 0 Szerelt gipszkarton álmennyezet fém vázszerkezetre, választható ( rugós ) függesztéssel, csavarfejek és illesztések alapglettelve (Q2 minőségben), 1 rtg. 12,5 mm vtg. gipszkarton borítással- M2-SZ jelű 59,19 m2 Szerelt gipszkarton álmennyezet fa vázszerkezetre, választható ( rugós ) függesztéssel, csavarfejek és illesztések alapglettelve (Q2 minőségben), 1 rtg. 12,5 mm vtg. gipszkarton borítással- M8 jelű 4,42 m2 Szerelt gipszkarton álmennyezet fa vázszerkezetre, választható ( rugós ) függesztéssel, csavarfejek és illesztések alapglettelve (Q2 minőségben), 1 rtg. 12,5 mm vtg. gipszkarton borítással- M8 jelű 67,32 m2 0 0 Függőleges léptetés gipszkarton álmennyezetnél, 1 rtg. 12,5 mm vtg. gipszkarton borítással 46,5 m2 Függőleges léptetés gipszkarton álmennyezetnél, 1 rtg. 12,5 mm vtg. gipszkarton borítással 38,1 m K Felülfizetés álmennyezet szélén "L" alakú kialakítás rejtett világítás takarásáért, részletterv szerint 37,84 fm 25 K Felülfizetés álmennyezet szélén "L" alakú kialakítás rejtett világítás takarásáért, részletterv szerint 56,16 fm oldal

18 "A" ÉPÜLET ÉPÍTÉSZETI MUNKÁIHOZ Monolit rendszerű, nagytáblás akusztikus, szerelt gipszkarton álmennyezet dupla soros fém vázszerkezetre, csavarfejek és illesztések glettelve (Q2 minőségben), nem látszó bordázattal, 40 cm bordatávolsággal (CD60/27), 1rtg 12,5mm vtg normál és mezőkben 1 rtg. perforált 12,5 mm vtg. gipszkarton borítással direkt illetve nóniusz függesztőkkel födémlemezhez rögzítve. Süllyesztett lámpáknál CD vázszerkezet kiváltásával. Perforált GK típusa : Rigips Rigiton Air 12/25Q. Felette fekete üvegszövettel kasírozott 5 cm vastag üveggyapot hangszigetelő lemezzel, M3-SZ jelű 27,8 m2 Látszóbordás függesztett álmennyezet szerelése, L falszegéllyel, 15 mm talpszélességű fő és kereszt tartószerkezettel, gipsz anyagú betételemek elhelyezésével, 60x60 cm-es raszterben. Ajánlott típus : Rigips OWA "Taurus" fehér betéttel - M4 jelű 23,23 m oldal

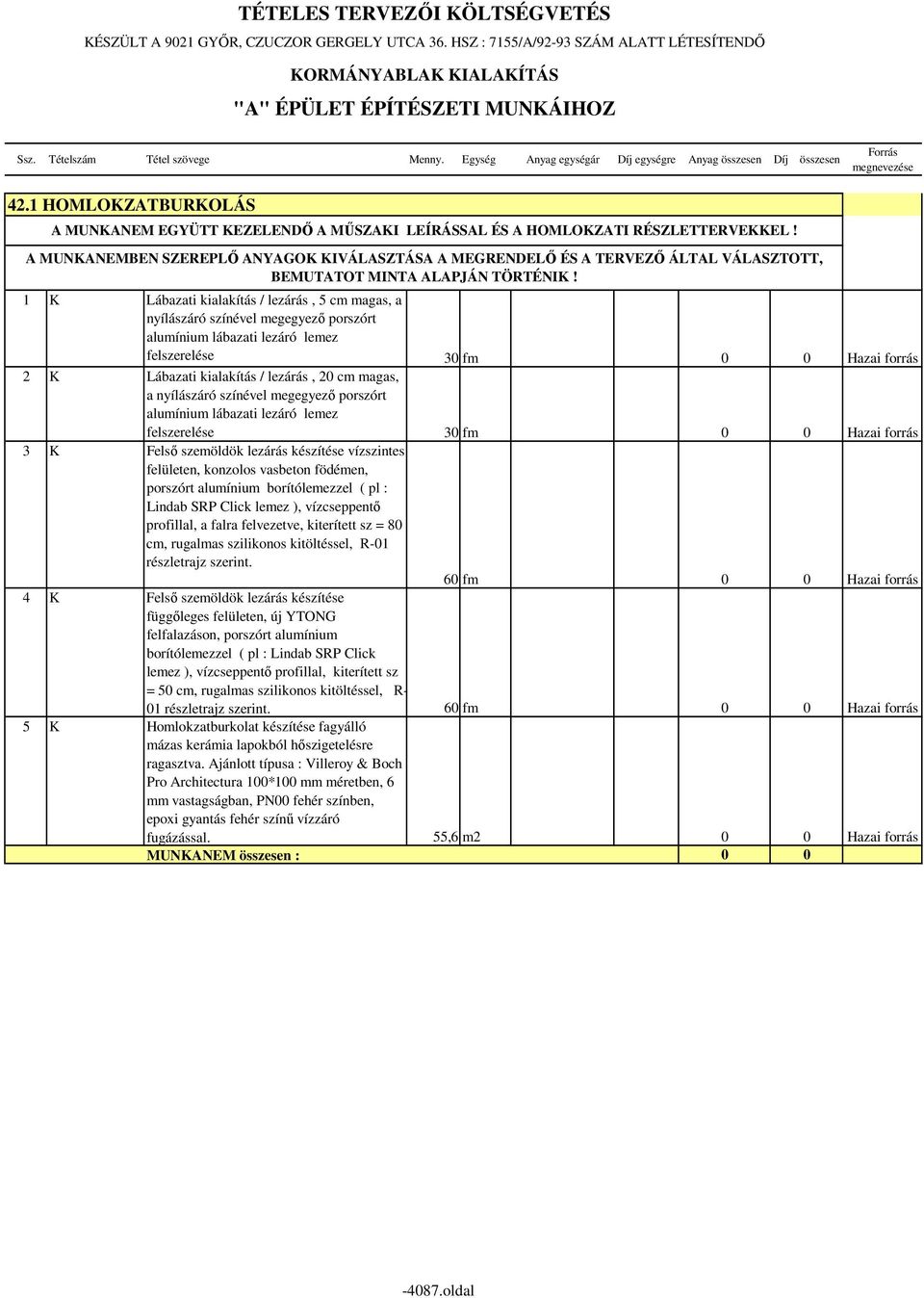

19 "A" ÉPÜLET ÉPÍTÉSZETI MUNKÁIHOZ 42.1 HOMLOKZATBURKOLÁS A MUNKANEM EGYÜTT KEZELENDŐ A MŰSZAKI LEÍRÁSSAL ÉS A HOMLOKZATI RÉSZLETTERVEKKEL! A MUNKANEMBEN SZEREPLŐ ANYAGOK KIVÁLASZTÁSA A MEGRENDELŐ ÉS A TERVEZŐ ÁLTAL VÁLASZTOTT, BEMUTATOT MINTA ALAPJÁN TÖRTÉNIK! 1 K Lábazati kialakítás / lezárás, 5 cm magas, a nyílászáró színével megegyező porszórt alumínium lábazati lezáró lemez felszerelése 30 fm 2 K Lábazati kialakítás / lezárás, 20 cm magas, a nyílászáró színével megegyező porszórt alumínium lábazati lezáró lemez felszerelése 30 fm 3 K Felső szemöldök lezárás készítése vízszintes felületen, konzolos vasbeton födémen, porszórt alumínium borítólemezzel ( pl : Lindab SRP Click lemez ), vízcseppentő profillal, a falra felvezetve, kiterített sz = 80 cm, rugalmas szilikonos kitöltéssel, R-01 részletrajz szerint. 60 fm 4 K Felső szemöldök lezárás készítése függőleges felületen, új YTONG felfalazáson, porszórt alumínium borítólemezzel ( pl : Lindab SRP Click lemez ), vízcseppentő profillal, kiterített sz = 50 cm, rugalmas szilikonos kitöltéssel, R- 01 részletrajz szerint. 60 fm 5 K Homlokzatburkolat készítése fagyálló mázas kerámia lapokból hőszigetelésre ragasztva. Ajánlott típusa : Villeroy & Boch Pro Architectura 100*100 mm méretben, 6 mm vastagságban, PN00 fehér színben, epoxi gyantás fehér színű vízzáró fugázással. 55,6 m oldal

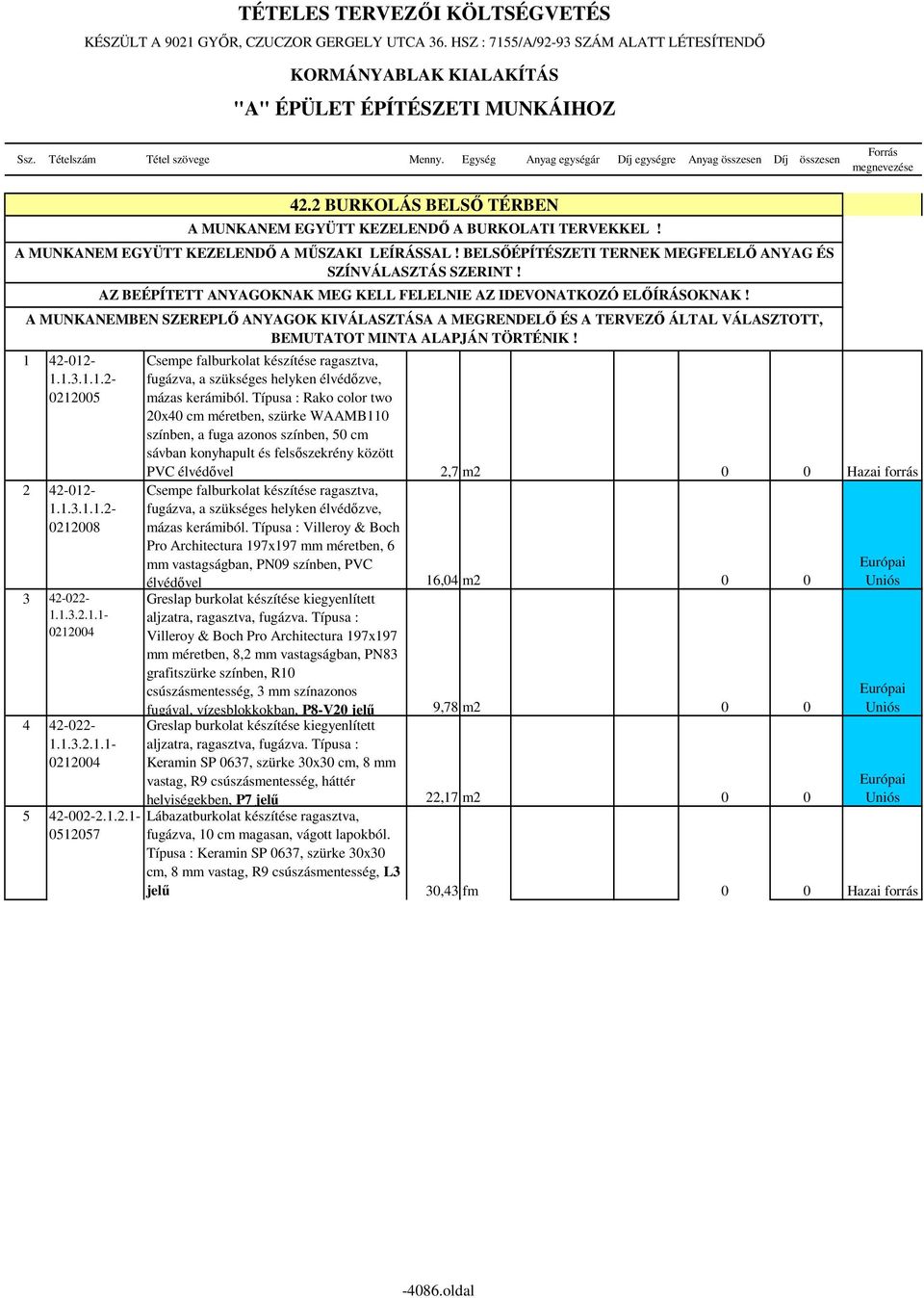

20 "A" ÉPÜLET ÉPÍTÉSZETI MUNKÁIHOZ BURKOLÁS BELSŐ TÉRBEN A MUNKANEM EGYÜTT KEZELENDŐ A BURKOLATI TERVEKKEL! A MUNKANEM EGYÜTT KEZELENDŐ A MŰSZAKI LEÍRÁSSAL! BELSŐÉPÍTÉSZETI TERNEK MEGFELELŐ ANYAG ÉS SZÍNVÁLASZTÁS SZERINT! AZ BEÉPÍTETT ANYAGOKNAK MEG KELL FELELNIE AZ IDEVONATKOZÓ ELŐÍRÁSOKNAK! A MUNKANEMBEN SZEREPLŐ ANYAGOK KIVÁLASZTÁSA A MEGRENDELŐ ÉS A TERVEZŐ ÁLTAL VÁLASZTOTT, BEMUTATOT MINTA ALAPJÁN TÖRTÉNIK! Csempe falburkolat készítése ragasztva, fugázva, a szükséges helyken élvédőzve, mázas kerámiból. Típusa : Rako color two 20x40 cm méretben, szürke WAAMB110 színben, a fuga azonos színben, 50 cm sávban konyhapult és felsőszekrény között PVC élvédővel 2,7 m2 Csempe falburkolat készítése ragasztva, fugázva, a szükséges helyken élvédőzve, mázas kerámiból. Típusa : Villeroy & Boch Pro Architectura 197x197 mm méretben, 6 mm vastagságban, PN09 színben, PVC élvédővel 16,04 m2 0 0 Greslap burkolat készítése kiegyenlített aljzatra, ragasztva, fugázva. Típusa : Villeroy & Boch Pro Architectura 197x197 mm méretben, 8,2 mm vastagságban, PN83 grafitszürke színben, R10 csúszásmentesség, 3 mm színazonos fugával, vízesblokkokban, P8-V20 jelű 9,78 m2 0 0 Greslap burkolat készítése kiegyenlített aljzatra, ragasztva, fugázva. Típusa : Keramin SP 0637, szürke 30x30 cm, 8 mm vastag, R9 csúszásmentesség, háttér helyiségekben, P7 jelű 22,17 m2 0 0 Lábazatburkolat készítése ragasztva, fugázva, 10 cm magasan, vágott lapokból. Típusa : Keramin SP 0637, szürke 30x30 cm, 8 mm vastag, R9 csúszásmentesség, L3 jelű 30,43 fm oldal

21 "A" ÉPÜLET ÉPÍTÉSZETI MUNKÁIHOZ 6 M Vinyl padlóburkolat készítése, Berry Alloc, 1 Vinyl Pure Loc PRO, Nepal Grey 1213x171, cs DS; 4,0 mm; P10 jelű 148,28 m M Vinyl padlóburkolat készítése, Berry Alloc, 1 Vinyl Pure Loc PRO, Concrete Dark 603x298; DS; 5,0 mm; P11 jelű 183,48 m2 8 K Elválasztó fólia fektetése vinyl padló alá 331,76 m2 9 K Sötétszürke műanyag hegesztés a Vinyl táblák között, PR4 jelű 45,52 fm 10 K Gres burkolat lábazatképzése 10 cm magas CE.SI I COLORI matt 10x60 cm BIANCO mattfehér mázas greslapból, L1 és L2-F jelű 51,72 fm K Gres burkolat lábazatképzése vágott 10 cm magas CE.SI I COLORI matt 20x60 cm RERLA mattszürke mázas greslapból, L2- SZ jelű 9,23 fm K Taktilis burkolat - vezetősáv elhelyezése, burkolatra ragasztva. Típusa : Inducttrade IT- 0041/1 rozsdamentes acél pálca, káprázás mentes matt felület 30x260x2 mm, R11 csúszásmentesség barázdált felület, beltéri taktilis jel, P5-P jelű 4,04 m K Szennyfogó szőnyeg elhelyezése beltérben, szélfogóban. Típusa : Cleartex classic - süllyesztett és ragasztott szőnyeg, antracit 4730 színben, P7-CA jelű 3,24 m2 14 K Burkolatváltó profil elhelyezése. Ajánlott típus : Schlüter Schiene-U, eloxált alumínium, PR1 jelű 45,15 fm 15 K Burkolatváltó profil elhelyezése. Ajánlott típus : Schlüter Schiene-T, eloxált alumínium, PR3 jelű 2,38 fm 16 M Aljzat "durva" kiegyenlítése meglévő beton aljzat esetén, mm vastagságban. Ajánlott típus : Mapei Ultraplan vagy vele azonos minőségű, parketta burkolat helyén 109,2 m2 17 K Meglévő letisztított aljzat kellősítése. Ajánlott típus : Mapei ECO Prim T vagy vele azonos minőségű 175,35 m2 17 K Meglévő letisztított aljzat kellősítése. Ajánlott típus : Mapei ECO Prim T vagy vele azonos minőségű 191,6 m oldal

22 "A" ÉPÜLET ÉPÍTÉSZETI MUNKÁIHOZ 42.3 BURKOLÁS KÜLSŐ TÉRBEN Süllyesztett szegély vagy futósor készítése, alapárok kiemeléssel, beton alapgerendával, hézagolással, 40 cm hosszú előregyártott beton szegélyelemekből, pl : Beton-Viacolor süllyesztett szegélykő, 40x20x15 cm, szürke C12/15 - XN(H) földnedves kavicsbeton, coule kavicssáv szélén Süllyesztett szegély vagy futósor készítése, alapárok kiemeléssel, beton alapgerendával, hézagolással, 40 cm hosszú előregyártott beton szegélyelemekből, pl : Beton-Viacolor süllyesztett szegélykő, 40x20x15 cm, szürke C12/15 - XN(H) földnedves kavicsbeton, coule kavicssáv szélén 60,65 fm 3,6 fm K Coule kavicssáv készítése homlokzati falak mellett, 30 cm széles sávban, 35 cm vastagságban, szűrőszövettel 60,65 fm 4 K Coule kavicssáv készítése homlokzati falak mellett, 30 cm széles sávban, 35 cm vastagságban, szűrőszövettel 3,6 fm M A MUNKANEM EGYÜTT KEZELENDŐ A BURKOLATI TERVEKKEL ÉS A MŰSZAKI LEÍRÁSSAL! Beton térkő burkolat készítése, földmunkával, zuzottkő ágyazattal. Ajánlott típusa : Semmelrock Citytop 30*20 cm-es méretben, 6 cm vastagságban, szürke színben, főbejáratnál 9,91 m K Meglévő kerekesszék jel felmarása aszfaltburkolattról 1 klt K Parkóló kiszállósáv szabvány szerinti felfestése, akadálymentes akadálymentesítési műleírás szerint; vizes oldószerbázisú vagy csökkentett oldószertartalmú ( HS) festékkel készített csíkos útburkolati jelekkel. 1 klt K Parkolóban a mozgáskorlázottak részére fenntartott jel szabvány szerinti felfestése, akadálymentes akadálymentesítési műleírás szerint; vizes oldószerbázisú vagy csökkentett oldószertartalmú ( HS) festékkel készített 600 * 600 mm-es kerekesszék jel oldal

23 "A" ÉPÜLET ÉPÍTÉSZETI MUNKÁIHOZ 45. HOMLOKZATI NYÍLÁSZÁRÓK ELHELYEZÉSE A MUNKANEM EGYÜTT KEZELENDŐ AZ IDEVONATKOZÓ KONSZIGNÁCIÓVAL ÉS A RÉSZLETTERVEKKEL! AZ EGYSÉGÁR TARTALMAZZA AZ ELHELYEZÉSHEZ SZÜKSÉGES SEGÉDSZERKEZETEK, KÖTŐELEMEK, PÁRAZÁRÁS, HŐSZIGETELÉS, VÍZZÁRÓTÖMÍTÉS, A TAKARÁS ÉS A GYÁRTMÁNYTERVEK ÁRÁT IS! AZ ELHELYEZÉSKOR A PROFILRENDSZER FORGALMAZÓJÁNAK ELŐIRÁSAIT ÉS GYÁRTÁSI UTASÍTÁSAIT BE KELL TARTANI! 1 M Alumínium homlokzati nyílászárók legyártása és elhelyezése, konszignáció szerinti kialakításban, hőszigetelő üvegezéssel Anyaga : Wicona Wicline 65 EVO vagy vele azonos minőségű alumínium profilrendszer Üvegezése : felül , alul VSG üveg, Ug=1,0 W/m2K Felületkezelése : gyári porszórt, RAL 7004 színben Zár, vasalat : konszignáció és gyártmány szerint 1.1 Homlokzati fix üvegfal, felül bukó szárnnyal Konszignációs jele : H-01 Névleges mérete : 125 / 377 cm Készül : Homlokzati fix üvegfal, felül bukó szárnnyal Konszignációs jele : H-02 Névleges mérete : 100 / 377 cm Készül : 1.3 Homlokzati bejárati fix üvegfal, benne felnyíló bejárati ajtóval Konszignációs jele : H-03 Névleges mérete : 345 / 377 cm Készül : 1.4 Homlokzati bukó ablak külső- belső ablakkönyöklővel Konszignációs jele : H-07 Névleges mérete : 45 /125 cm Készül : 7 db oldal

24 "A" ÉPÜLET ÉPÍTÉSZETI MUNKÁIHOZ 44. BELSŐ NYÍLÁSZÁRÓK ELHELYEZÉSE A MUNKANEM EGYÜTT KEZELENDŐ AZ IDEVONATKOZÓ KONSZIGNÁCIÓVAL! AZ EGYSÉGÁR TARTALMAZZA AZ ELHELYEZÉSHEZ SZÜKSÉGES SEGÉDSZERKEZETEK, KÖTŐELEMEK, A TAKARÁS, A TÖMÍTÉS ÉS A FÉM TOKOK VÉGLEGES MÁZOLÁSÁNAK ÁRÁT IS! 1 M Beltéri ajtók elhelyezése, 40 mm vastag T papírrácsbetétes szürke színű gyári felületkezelt acéllemez borítású, egyszárnyú tömör felnyíló ajtólappal, utólagosan elhelyezhető, helyszínen festett átfogó acéltokkal. Konszignáció szerinti vasalattal. 1.1 NM : 750 / 2125 mm; A-01 jelű 1.2 NM : 875 / 2125 mm; A-05 jelű 2 db 1.3 NM : 1000 / 2125 mm; A-02 jelű 2 db NM : 1000 / 2125 mm; A-07 jelű 2 M Tűzgátló ajtóelem beépítése gipszkarton válaszfalba tűzgátló kilincsgarnitúrával, önzáródó kivitelben, biztonsági csapokkal, A2-EI30 tűzgátlási értékkel tűzgátló ajtóelem -acéltokkal Konszignáció szerinti vasalattal. Hazai forrás 2.1 NM : 875/ 231,5 mm, A-03T jelű 2.2 NM : 1000 / 2000 mm, A-04T jelű 3 M Beltéri szélfogó üvegfal elhelyezése konszignáció szerinti kivitelben. Ajánlott típusa : DEKO 1090 GV N+1 vagy vele azonos minősgű alumínium portálszerkezet, mm-es VSG biztosági síküveggel, fix üvegezéssel és 2 oldalon 1000 / 2400 mm-es nyíló ajtóval, tolópajzssal ellátva. 3.1 NM : 3350 / 3000 mm, A-06 jelű Belső ajtók kisebb javítása, esetleges zárcseréje, pászítása és felújító mázolása emeleten, 1-01 és 1-02 jelű háttér irodákban 4.1 NM: 90 / 200 cm, R-01 jelű 2 db 4.2 NM: 100 / 200 cm, R-02 jelű 3 db oldal

25 "A" ÉPÜLET ÉPÍTÉSZETI MUNKÁIHOZ 45. LAKATOS SZERKEZETEK ELHELYEZÉSE A MUNKANEM EGYÜTT KEZELENDŐ AZ IDEVONATKOZÓ KONSZIGNÁCIÓVAL! 1 K Térbenálló gipszkarton borítású pengefal acél vázszerkezetének legyártása és elhelyezése, konszognáció szerinti kialakításban, rozsgagátló felületképzéssel kompletten, gipszkarton borítás nélkül 1.1 L-01 jelű 2 db oldal

26 "A" ÉPÜLET ÉPÍTÉSZETI MUNKÁIHOZ 46. ÜVEGSZERKEZETEK ELHELYEZÉSE A MUNKANEM EGYÜTT KEZELENDŐ AZ IDEVONATKOZÓ KONSZIGNÁCIÓVAL! 1 M Beltéri szélfogó üvegfal legyártása és elhelyezése konszignáció szerinti kivitelben. Ajánlott típusa : DEKO 1090 GV N+1 vagy vele azonos minősgű alumínium portálszerkezet, 4+6 mm-es ESG biztosági síküveggel, fix üvegezéssel, benne szürke színű papírrácsbetétes ajtólappal. NM: 225,5 / 280 cm, Ü-01 jelű 2 K Beltéri bútorlezáró üvegelem legyártása és elhelyezése. Porszórt alumínium keretszerkezettel, benne biztonsági fóliás opál üveggel. NM: 33 / 150 cm, Ü-02 jelű 10 db oldal

27 "A" ÉPÜLET ÉPÍTÉSZETI MUNKÁIHOZ 47. FELÜLETKÉPZÉS A MUNKANEM EGYÜTT KEZELENDŐ A MŰSZAKI LEÍRÁSSAL! A NYÍLÁSZÁRÓK ÉS A LAKATOS SZERKEZETEK FELÜLETKÉPZÉSE AZ ADOTT M Belső festéseknél MUNKANEMNÉL felület előkészítése, SZEREPEL! részmunkák; glettelés, műanyag kötőanyagú glettel (simítótapasszal), vakolt felületen, oldalfalon 200,34 m2 Belső festéseknél felület előkészítése, részmunkák; glettelés, műanyag kötőanyagú glettel (simítótapasszal), vakolt felületen, oldalfalon 163,9 m2 0 0 Diszperziós festés műanyag bázisú vizesdiszperziós festékkel vakolaton vagy gipszkarton felületen, három rétegben, sima felületen, STO color in vagy vele azonos minőségű belsőtéri falfesték, fehér színben, RAL ,43 m2 Diszperziós festés műanyag bázisú vizesdiszperziós festékkel vakolaton vagy gipszkarton felületen, három rétegben, sima felületen, STO color in vagy vele azonos minőségű belsőtéri falfesték, fehér színben, RAL ,43 m2 0 0 Diszperziós festés műanyag bázisú vizesdiszperziós festékkel vakolaton vagy gipszkarton felületen, három rétegben, sima felületen, STO color in vagy vele azonos minőségű belsőtéri falfesték, szürke színben, RAL ,09 m2 Tisztasági festés, két rétegben, sima felületen, HÉRA vagy vele azonos minőségű belsőtéri falfesték, emeleti irodákban 95,1 m2 Mosható falfestés vakolaton, három rétegben, sima felületen, STO stocolor opticryl satin vagy vele azonos minőségű belsőtéri falfesték, fehér színben, RAL 9003, lépcső mellett az elbontott faburkolat helyén 10,78 m2 Homlokzati fal festése mosható kültéri festékkel. Ajánlott típus : pl : STO kültéri szilikátfesték, RAL 7036 grafitszürke színben. 110,61 m2 9 M Acélfelületek átvonó festése megmaradó acélfelületen, 2 rétegben, lépcsőkorláton 8,19 m2 10 M Belső fafelületek fedőmázolása, egy vagy két rétegben, félemeleti vízesblokk ajtón 5,13 m oldal

28 "A" ÉPÜLET ÉPÍTÉSZETI MUNKÁIHOZ 48. SZIGETELÉS A MUNKANEM EGYÜTT KEZELENDŐ AZ IDEVONATKOZÓ RÉSZLETTERVEKKEL! Talajnedvesség elleni szigetelés; Bitumenes lemez szigetelés aljzatának kellősítése, egy rétegben, vízszintes és függőleges felületen, oldószeres hideg bitumenmázzal (száraz felületen) vagy vele azonos minőségű oldószeres bitumenes alapozó, lábazatnál 32,13 m2 2 M Talajnedvesség elleni szigetelés; vízszintes és függőleges felületen, egy rétegben, min. 4,0 mm vastag elasztomerbitumenes (SBS modifikált) lemezzel, lángolvasztásos ragasztással, az átlapolásoknál teljes felületű hegesztéssel fektetve, lábazatnál, geotextilia elválasztóréteggel 32,13 m Hőszigetelések épületlábazaton, foltonként ragasztva vagy megtámasztva, egy rétegben, extrudált polisztirolhab lemezzel, Austrotherm Expert fix vagy vele azonos minőségű hőszigetelő lemez, 80 mm vastagságban, lábazati sávban 39,88 m2 4 M Kiegészítő hőszigetelés elhelyezése 1 nyílászáróknál, ragasztva és dűbelezve, 80 mm vastag homlokzati kőzetgyapot hőszigetelő lemezzel 19,45 m2 5 M Kiegészítő hőszigetelés elhelyezése 5 vízszintes felületen, a kozolos födém tetején, fémlemez borítás alatt, ragasztva és dűbelezve, mm vastag homlokzati kőzetgyapot hőszigetelő lemezzel ,34 m2 Vizes helyiségek burkolat alatti üzemivíz elleni szigetelése, pl : Mapei Mapelastic vékony kent szigetelés + alapozó, hajlaterősítéssel, felvezetve 4,13 m2 Vizes helyiségek burkolat alatti üzemivíz elleni szigetelése, pl : Mapei Mapelastic vékony kent szigetelés + alapozó, hajlaterősítéssel, felvezetve 1,14 m oldal

29 "A" ÉPÜLET ÉPÍTÉSZETI MUNKÁIHOZ 1 M ÁRNYÉKOLÁS Méretre készített szalagfüggöny felszerelése, falazatra vagy mennyezetre, konzollal történő rögzítéssel, konzol és karnis fehér színben, golyósláncos mozgatással 102,74 m oldal

30 "A" ÉPÜLET ÉPÍTÉSZETI MUNKÁIHOZ INFORMÁCIÓS TÁBLÁK ELHELYEZÉSE A MUNKANEM EGYÜTT KEZELENDŐ A KONSZIGNÁCIÓVAL! 1 K Információs tábla gyártása és elhelyezése előterekben; T-01 jelű K Helyiségnév tábla gyártása és elhelyezése; T- 02a3 jelű 5 db K Helyiségnév tábla gyártása és elhelyezése; T- 02b jelű K Egysoros irányjelző tábla gyártása és elhelyezése. T-03a jelű 2 db K Többsoros irányjelző tábla gyártása és elhelyezése. T-03b jelű K Mosdó jelző tábla gyártása és elhelyezése; T jelű K Névtábla gyártása és elhelyezése; T-09 jelű. 44 db K Aláírókeret; T-24 jelű 22 db oldal

31 "A" ÉPÜLET ÉPÍTÉSZETI MUNKÁIHOZ PIPERETÁRGYAK ELHELYEZÉSE A MUNKANEM EGYÜTT KEZELENDŐ A KONSZIGNÁCIÓVAL! 1 K Kézszárító -S-04 jelű 2 K Kézszárító -S-04 jelű K Folyékony szappanadagoló - S-05 jelű 2 db 4 K Hulladéktároló - S06 jelű 5 K Hulladéktároló - S06 jelű K Ragasztott tükör mosdónál ( 2 db ) - S07 jelű 1,8 m2 7 K Intim hulladéktároló - S-08 jelű 3 db 8 K Intim hulladéktároló - S-08 jelű K Toalett papír adagoló - S-09 jelű 3 db 10 K Fali wc-kefetartó - S-10 jelű 2 db 11 K Fali wc-kefetartó - S-10 jelű K WC-paravánfal; Blokksystem vagy vele műszakilag egyenértékű típus, L18 szerelvények - szürke RAL7040 ajtólapok - citrom RAL1023 elválasztó panelek- fehér RAL 9003 panel: 18 mm vastag MFC lap; élek ABS élzárással vázszerkezet: elektrosztatikus porszórással felületkezelt alumínium profilok, tokprofilok ütközéscsillapító gumival ellátva18 mm, S- 20 jelű 011 jelű dolgozói wc-ben ; 184 / 210 cm-es frontfelülettel, benne 2 db 75 / 210 cm-es nyíló WC ajtóval, 122 / 210 cm-es elválasztófallal K Felhajtható kapaszkodó, papírtartóval akadálymentes vízesblokkban- S-24 jelű K Egyenes kapaszkodó akadálymentes vízesblokkban- S25-a jelű K Egyenes kapaszkodó akadálymentes vízesblokkban- S25-b jelű 0 0 forrás 0 0 Hazai forrás oldal

32 "A" ÉPÜLET GÉPÉSZ MUNKÁIHOZ 1. Vízellátás-csatornázás Bontási munkák 1. K Mosdókagyló és szerelvényei 2 db elbontása. 2. K WC kagyló és szerelvényei (öblítő 4 db tartály, WC papír adagoló) elbontása. 3. K Mosogató tálca és szerelvényeinek elbontása. 4. K Hajdú 10L-es villanybojler elbontása. 2 db 5. K Vízvezeték elbontása 1" méretig, az 11 m elbontott vezeték szakszerű lezárása. 6. K PVC lefolyóvezeték elbontása Ø110 6 m méretig. 7. K Elbontott szerelvények elszállítása a 1 klt. megrendelő által meghatározott helyre. 2. Vízellátás-csatornázás Víz szerelési munkák 1. K Meglévő lefolyó vezeték helyszíni feltárása, a feltárt vezetéken elágazás készítése szükséges idomokkal. 2 klt 2. K KG-PVC lefolyóvezeték szerelése tokos és ragasztott kötésekkel, idomokkal, bilincsekkel, segédanyagokkal, aljzatban, padlóban és a pince 20 m mennyezethez rögzítve NA K PVC lefolyóvezeték szerelése tokos és ragasztott kötésekkel, idomokkal, bilincsekkel, segédanyagokkal, falban, és padlóban NA K PVC lefolyóvezeték szerelése tokos és ragasztott kötésekkel, idomokkal, bilincsekkel, segédanyagokkal, falban NA K Meglévő hideg víz vezetékre csatlakozás szükséges idomokkal, helyszíni feltárással. 6. K Haka Gerudor vízvezeték szerelése, présfittinges idomokkal, falban és álmennyezetben szerelve, hideg víz gégecsővel, meleg víz Tubolit DG 9mmes csőhéjjal szigetelve, Ø20x2 méretben. 7. K Meglévő vízkiállások átalakítása az új szerelvények részére Haka Gerudor csővezetékkel, présfittinges idomokkal, falban és álmennyezetben szerelve, hideg víz gégecsővel, meleg víz Tubolit DG 9mm-es csőhéjjal szigetelve, Ø18x2 méretben. 8. K Schell ( ) WC szerelőelem beépítése, Schell ( ) nyomógombbal, víz és lefolyó oldali bekötéssel. 4 m 9 m 2 klt 4 m 26 m 3 db

33 9. K Oldalfalra szerelhető Gormex 5112 típ. konzolos WC felszerelése mozgáskorlátozottak részére, Gormex D100 ülőkével. 10. K Gormex 3001 típ. porcelán mosdó felszerelése mozgáskorlátozottak részére, rögzítőelemmel, Mofém Trend2 ( ) típ. orvosi csaptelep, falsík alatti Gormex 6332 típ. leeresztő szifonnal. 11. K Alföldi SAVAL (4056) oldalfalra szerelhető konzolos WC felszerelése, design 1001 típ. Műanyag WC tetővel. 12. K Alföldi LINER (5102) típ. mosdó szerelése, tartalék elzárokkal, Mofém Trend2 egykaros csapteleppel, krómozott szifonnal. 13. K HAAS rozsdamentes falikút felszerelése, háttámlával, bűzelzáró szifonnal, légbeszívós 1/2"-os hidegmeleg vizes kifolyóval. 14. K TEKA rozsdamentes egymedencés csepptálcás mosogatótálca beépítése Mofém Trend2 csapteleppel, víz- és lefolyó oldali bekötéssel. 15. K 16. K 17. K HAJDU ZA-10 elektromos forróvíztároló beépítése, víz oldali bekötéssel, hideg vízben tartalék elzáróval, biztonsági szeleppel, de elektromos bekötés nélkül. U=230V, P=2,0kW, I=10A HAJDU ZF-10 elektromos forróvíztároló beépítése, víz oldali bekötéssel, hideg vízben tartalék elzáróval, biztonsági szeleppel, de elektromos bekötés nélkül. U=230V, P=1,2kW, I=10A HL-21 típ. csepegtető tölcsér beépítése. 2 db K HL-138 típ. klímaszifon beépítése. 19. K HL-510NPr típ. padlóösszefolyó szifon beépítése a terveken feltüntetett helyre. 20. K Vízhálózat nyomáspróbája. 1 klt 21. K Vízhálózat fertőtlenítése. 1 klt 22. K Negatív vízminta biztosítása. 1 klt 23. K Megvalósulási terv készítése. 1 rendsz er 3. Fűtés bontási munkák 1. K Tagos öntöttvas radiátor bontása 16 db tartószerkezettel 30 tagig. 2. K Acéllemez lapradiátor bontása 3 db tartószerkezettel. 3. K Acél fűtési csővezeték bontás, épületen 120 m kívüli deponálás NA 50 méretig. 4. Fűtés szerelési munkák 1. K Meglévő fűtési rendszer leürítése. 1 klt

34 2. K Vogel & Noot beépített szelepes 1 acéllemez 22KV 600x920 típ. lapradiátor felszerelése tartóval. db 3. K Vogel & Noot beépített szelepes acéllemez 22KV 300x920 típ. lapradiátor felszerelése tartóval. 26 db 4. K Vogel & Noot beépített szelepes acéllemez 22KV 300x800 típ. lapradiátor felszerelése tartóval. 5. K Vogel & Noot FCEG 12DZA golyóscsapblokk beépítése egyenes kivitelben, csatlakozóval. 50% 30 db 6. K Herz Design típ. termosztatikus fej beépítése. 30 db 7. K Meglévő megmaradó padlóburkolat vágása vizes gyémánttárcsás vágóval 64 m (beton vastagsága cm között). 8. K Beton törmelék épületen kívüli 24 deponálása. m 3 9. K Aljzatbeton helyreállítása. 2,9 m K Haka Gerudor fűtésvezeték szerelése, présfittinges idomokkal, padlóban szerelve, Tubolit DG 13mm-es csőhéjjal szigetelve, 87 m Ø26x3 méretben. 11. K Haka Gerudor fűtésvezeték szerelése, présfittinges idomokkal, padlóban szerelve, Tubolit DG 13mm-es csőhéjjal szigetelve, 20 m Ø20x2 méretben. 12. K Haka Gerudor fűtésvezeték szerelése, 125 présfittinges idomokkal, padlóban szerelve, Tubolit DG 13mm-es csőhéjjal szigetelve, m Ø18x2 méretben. 13. K Új fűtési vezeték rákötése a meglévő 2 klt fűtési hálózatra. 14. K Födém áttörése, visszajavítása Ø63 4 klt méretig. 15. K Radiátor le-, és felszerelése festési 30 db munkálatok idejére. 16. K A fűtési rendszer feltöltése lágyított 1 klt vízzel, a rendszer légtelenítése. 17. K Fűtési rendszer beszabályozása. 1 klt 18. K Fűtési rendszer üzempróbája. 19. K Megvalósulási terv készítése. 1 rendsz er 5. Hűtés bontási munkák 1. K Meglévő LG típusú 2,5kW oldalfali klíma berendezés elbontása, a hozzá 12 db csatlakozó rézvezetékkel kompletten. 2. K Meglévő LG típusú 3,5kW oldalfali klíma berendezés elbontása, a hozzá csatlakozó rézvezetékkel kompletten. 3. K 4. K Elbontott berendezések és csővezetékek elszállítása a megrendelő által meghatározott helyre. 1 klt Falon kívüli cseppvízvezeték elbontása, 52 m és elszállítása a kivitelező álltal. 6. Hűtés szerelési munkák

35 1. K Klíma rézcső szerelés Armeflex AC csőhéllyal szigetelve, mennyezethez rögzítve, falhoronyba bevésve 223 m Ø 6x1 méretben. 2. K Klíma rézcső szerelés Armeflex AC csőhéllyal szigetelve, mennyezethez rögzítve, falhoronyba bevésve 57 m Ø 10x1 méretben. 3. K Klíma rézcső szerelés Armeflex AC csőhéllyal szigetelve, mennyezethez rögzítve 166 m Ø 12x1 méretben. 4. K Klíma vezérlő kábel szerelése 231 m védőcsőben. 5. K 20-as KM cső szerelése cseppvíz 6 m részére, szükséges idomokkal. 6. K 32-as KM cső szerelése cseppvíz 50 m részére, szükséges idomokkal. 7. K Oldalfalak áttörése, visszajavítása. 1 klt 8. K GREE Office inverter (GWH12MB Q=3,5kW) klíma felszerelése, bekötése kompletten. 9. K GREE Comfort inverter (GWH12KF Q=3,5kW) klíma felszerelése, bekötése kompletten. 10. K GREE inverter (GKH(18)BA Q=4,5kW) kazettás klíma felszerelése, bekötése kompletten. 6 db 11. K GREE inverter (GWHD(28) Q=8,0kW) multi inverteres klíma kültéri felszerelése oldalfalra, bekötése 3 db kompletten. 12. K 40x40 cm-es rigips reviziós nyílás beépítése a terven feltüntetett helyekre. 6 db 13. K Mini Orange 6l/h típusú klíma víz szivattyú beépítése. 2 db 14. K Cseppvíz bekötése HL138 1 klt klímaszifonba szükséges idomokkal. 15. K Klíma rendszer vákuumozása. 5 klt 16. K A klímaberendezés beüzemelése, a berendezés kezeléséről a személyzet 1 klt kioktatása. 17. K Megvalósulási terv készítése. 1 rendsz er 1. K AIRVENT CAB160 típusú hangcsillapított ventilátor beépítése, REB-1N szabályozóval. Az elektromos bekötés nem gépészeti feladat. 2. K Szellőző gép beüzemeltetése a forgalmazóval. (A beüzemelés nem tartalazza az elektromos kábelezést.) 3. K AIRVENT SP-AIR spirálkorcolt merevcső beépítése, bilincsekkel, szükséges idomokkal, Ø160 méretben. 4. K AIRVENT SP-AIR spirálkorcolt merevcső beépítése, bilincsekkel, szükséges idomokkal, Ø100 méretben. 7. Szellőzés szerelési munkák 1 klt 20 m 1 m

36 5. K AIRVENT Sonodec-25 típusú flexibilis cső beépítése, bilincsekkel, szükséges idomokkal, Ø160 méretben. 6. K AIRVENT YL 200x200 esővédő rács beépítése. 7. K AIRVENT RSK 160 visszacsapó idom beépítése. 8. K AIRVENT PRN-300 típusú rotációs befúvó beépítése, TLR-160 típusú csatlakozó dobozzal kompletten. Beépítés előtt a pontos helyéről egyeztetés szükséges a megrendelővel! 5 m 9. K Szellőző vezeték leszigetelése 9mm-es Armaflex AC szigeteléssel. m 10. K HELIOS M1/100 N/C kisventilátor beépítése, de az elektromos bekötése nélkül. (A venilátorok indítása a helyiség lámpájáról történik) 11. K Oldalfalak áttörése, visszajavítása. 2 klt 12. K Megvalósulási terv készítése. 1 rendsz er 1574,9 forrás 0 0 Hazai forrás 0 0

37 "A" ÉPÜLET ELEKTROMOS MUNKÁIHOZ 1. Falazás és egyéb kőművesmunka Faláttörés 30x30 cm méretig, téglafalban, 12 cm falvastagságig helyreállítással 8 db Faláttörés 30x30 cm méretig, téglafalban, 12,01-25 cm falvastagság között, helyreállítással 4 db Födémáttörés 30x30 cm méretig, 30 cm födémvastagságig, vasbetonlemez födémben 4 db 2. Elektromosenergia-ellátás, villamosság Vezetékek, kábelek és szerelvények bontása; védőcső leszerelése műanyag csőből, falhoronyból 170 m Vezetékek, kábelek és szerelvények bontása; 560 m vörösréz vagy alumínium vezeték leszerelése védőcsőből kihúzva, 10 mm2-ig Vezetékek, kábelek és szerelvények bontása; kábelszerű vezeték leszerelése tartószerkezetről Vezetékek, kábelek és szerelvények bontása; mindennemű fényforrás és lámpatest leszerelése Meglévő "E" jelű főelosztóból a KAB területére eső áramköri elemek kiszerelése, bontása Merev, simafalú műanyag védőcső elhelyezése, elágazó dobozokkal, falon kívül, előre elkészített tartó szerkezetre szerelve, vastag, simafalú kivitelben, nehéz mechanikai igénybevételre, Névleges méret: 9-16 mm HYDRO-THERM beltéri Mü I. vastagfalú, merev műanyag szürke védőcső 13.5 mm, Kód: MU-I m 74 db 260 m Merev, simafalú műanyag védőcső elhelyezése, elágazó dobozokkal, falon kívül, előre elkészített tartó szerkezetre szerelve, vastag, simafalú kivitelben, nehéz mechanikai igénybevételre, Névleges méret: 9-16 mm HYDRO-THERM beltéri Mü I. vastagfalú, merev műanyag szürke védőcső 16 mm, Kód: MU-I 16 Merev, simafalú műanyag védőcső elhelyezése, elágazó dobozokkal, falon kívül, előre elkészített tartó szerkezetre szerelve, vastag, simafalú kivitelben, nehéz mechanikai igénybevételre, Névleges méret: mm HYDRO-THERM beltéri Mü I. vastagfalú, merev műanyag szürke védőcső 21 mm, Kód: MU-I 21 Merev, simafalú műanyag védőcső elhelyezése, elágazó dobozokkal, falon kívül, előre elkészített tartó szerkezetre szerelve, vastag, simafalú kivitelben, nehéz mechanikai igénybevételre, Névleges méret: mm HYDRO-THERM beltéri Mü I. vastagfalú, merev 520 m 450 m 230 m

38 műanyag szürke védőcső 29 mm, Kód: MU-I 29 Merev, simafalú műanyag védőcső 50 m elhelyezése, elágazó dobozokkal, aljzatba, vastagfalú műanyag csőből horonyvésés és doboz elhelyezése nélkül, Névleges méret: mm HYDRO-THERM beltéri Mü I. vastagfalú, merev műanyag szürke védőcső 21 mm, Kód: MU-I 21 Merev, simafalú műanyag védőcső 24 m elhelyezése, elágazó dobozokkal, aljzatba, vastagfalú műanyag csőből horonyvésés és doboz elhelyezése nélkül, Névleges méret: mm HYDRO-THERM beltéri Mü I. vastagfalú, merev műanyag szürke védőcső 29 mm, Kód: MU-I 29 Merev, simafalú műanyag védőcső 12 m elhelyezése, elágazó dobozokkal, aljzatba, vastagfalú műanyag csőből horonyvésés és doboz elhelyezése nélkül, Névleges méret: mm HYDRO-THERM beltéri Mü I. vastagfalú, merev műanyag szürke védőcső 36 mm, Kód: MU-I 36 Elágazó doboz illetve szerelvénydoboz 60 db elhelyezése, süllyesztve, fészekvésés nélkül, Névleges méret: Ø68 mm-ig, 2xØ68 mm-ig vagy négyzetes kivitelben, mm mélységig, max. négyes sorolásig LEGRAND Batibox süllyesztődoboz téglafalba Egyes, 40mm mély négyzet R: Elágazó doboz illetve szerelvénydoboz 6 db elhelyezése, süllyesztve, fészekvésés nélkül, Névleges méret: 70, 80, 100, 150, 200 mm 87, 107, 159, 240, 238 mm ( mm) KAISER elágazó doboz téglafalba, IP 20, 80x80 mm, R: Gipszkarton szerelvénydoboz 120 db beépítése,üregfúrás nélkül,(szerelvénydoboz, mélyített szerelvény és kötődoboz, (fedéllel)kettős szerelvénydoboz fedéllel), elágazó doboz, Névleges méret: Ø68x47 mm, 2xØ68x47 mm, Ø68x61 mm, Ø73x45 mm, max. négyes sorolásig VI-KO ViSZD65- GK gipszkarton doboz, Csz: Műanyag vezetékcsatorna, 60 m padlószegélycsatorna elhelyezése előre elkészített tartószerkezetre szerelve, idomdarabok nélkül, ESTANDAR műanyag vezetékcsatorna 50x25mm, kétrekeszes Kábeltálca elhelyezése, tartószerkezet 80 m nélkül, bármely szélességben, idomok nélkül, száraz belsőtéri használatra, mennyezetre rögzítve, szélesség: 200 mm-ig, oldalmagasság: 60 mm OBO MKS 610 kábeltálca perforált 1,00 mm, 60x100 mm, FS szalaghorganyzott, Cikkszám: Kábeltálca elhelyezése, tartószerkezet 80 m nélkül, bármely szélességben, idomok nélkül, száraz belsőtéri használatra, mennyezetre rögzítve, szélesség: 200 mm-ig, oldalmagasság: 60 mm OBO MKSU 620 kábeltálca perforáció nélkül 1,00 mm, 60x200 mm, FS szalaghorganyzott, Cikkszám: Kábeltálca elhelyezése, tartószerkezet 80 m nélkül, bármely szélességben, idomok nélkül, száraz belsőtéri használatra, mennyezetre rögzítve, szélesség: mm között, oldalmagasság: 60 mm OBO MKS 630 kábeltálca perforált 1,00 mm, 60x300 mm, FS szalaghorganyzott, Cikkszám:

39 Padló alatti szerelés; aljzattal színelő, nyitható padlódoboz elhelyezése acéllemez fedéllel, szerelvények keretelemeivel, teli tetővel, OPTILINE 8 főrőhelyes, nyitható padlódoboz Szigetelt vezeték elhelyezése védőcsőbe húzva vagy vezetékcsatornába fektetve, rézvezetővel, leágazó kötésekkel, szigetelés ellenállás méréssel, a szerelvényekhez csatlakozó vezetékvégek bekötése nélkül, keresztmetszet: Szigetelt vezeték 4-6 elhelyezése mm 2 PannonCom-Kábel védőcsőbe húzva vagy vezetékcsatornába fektetve, rézvezetővel, leágazó kötésekkel, szigetelés ellenállás méréssel, a szerelvényekhez Kábelszerű vezeték elhelyezése előre elkészített tartószerkezetre, 1-12 erű rézvezetővel, elágazó dobozokkal és kötésekkel, Kábelszerű vezeték szigetelési elhelyezése elenállás előre méréssel, a elkészített tartószerkezetre, 1-12 erű rézvezetővel, elágazó dobozokkal és kötésekkel, szigetelési elenállás méréssel, a Kábelszerű vezeték elhelyezése előre elkészített tartószerkezetre, 1-12 erű rézvezetővel, elágazó dobozokkal és kötésekkel, szigetelési elenállás méréssel, a szerelvényekhez csatlakozó vezetékvégek bekötése nélkül, keresztmetszet: 0,5-2,5 mm 2 26 PannonCom-Kábel NYM 300/500V 4x1, db 130 m 70 m 740 m 1950 m 420 m mm 2, tömör rézvezetővel (MBCu) Kábelszerű vezeték elhelyezése előre 70 m elkészített tartószerkezetre, 1-12 erű rézvezetővel, elágazó dobozokkal és kötésekkel, szigetelési elenállás méréssel, a szerelvényekhez csatlakozó vezetékvégek bekötése nélkül, keresztmetszet: 0,5-2,5 mm2 PannonCom-Kábel NYM 300/500V 5x1,5 mm2, tömör rézvezetővel (MBCu) Kábelszerű vezeték elhelyezése előre 60 m elkészített tartószerkezetre, 1-12 erű rézvezetővel, elágazó dobozokkal és kötésekkel, szigetelési elenállás méréssel, a szerelvényekhez csatlakozó vezetékvégek bekötése nélkül, keresztmetszet: 6 mm 2 PannonCom-Kábel NYM 300/500V 5x6 mm2, tömör rézvezetővel (MBCu) Adatátviteli kábel elhelyezése védőcsőbe 5920 m húzva vagy vezetékcsatornába fektetve, strukturált adatátviteli kábel strukturált számítógépes adatátviteli hálózatokhoz, alufólia árnyékolással, 100 Mbit/s átviteli sebesség (CAT 5 kategória) PannonCom- Kábel FTP cat. 5. falikábel Műanyag szigetelésű távközlési kábel 220 m alufólia árnyékolással, belső terekbe, fektetése kézi erővel, védőcsőbe húzva vagy vezetékcsatornába fektetve, keresztmetszet: 0,6-0,8 mm 2 tömeghatár: 0,35 kg/m-ig PannonCom-Kábel J-Y(St)Y 300V 6x2x0,8 mm 2 távközlési kábel, alufólia árnyékolással Műanyag szigetelésű energiaátviteli és irányítás-technikai kábel fektetése kézi erővel, kábelárokba vagy kábelcsatornába, tömeghatár: 1,51-2,50 kg/m PannonCom- Kábel NYY-J 0,6/1 kv 5x35 mm Kábelcsatlakozás kialakítása bekötéssel, fázissínről történő leágazáshoz, keresztmetszet: mm 2 40 m 10 db
