Árazatlan költségvetés. Név : Győr-Moson-Sopron Megyei Kormányhivatal Kelt:

Átírás

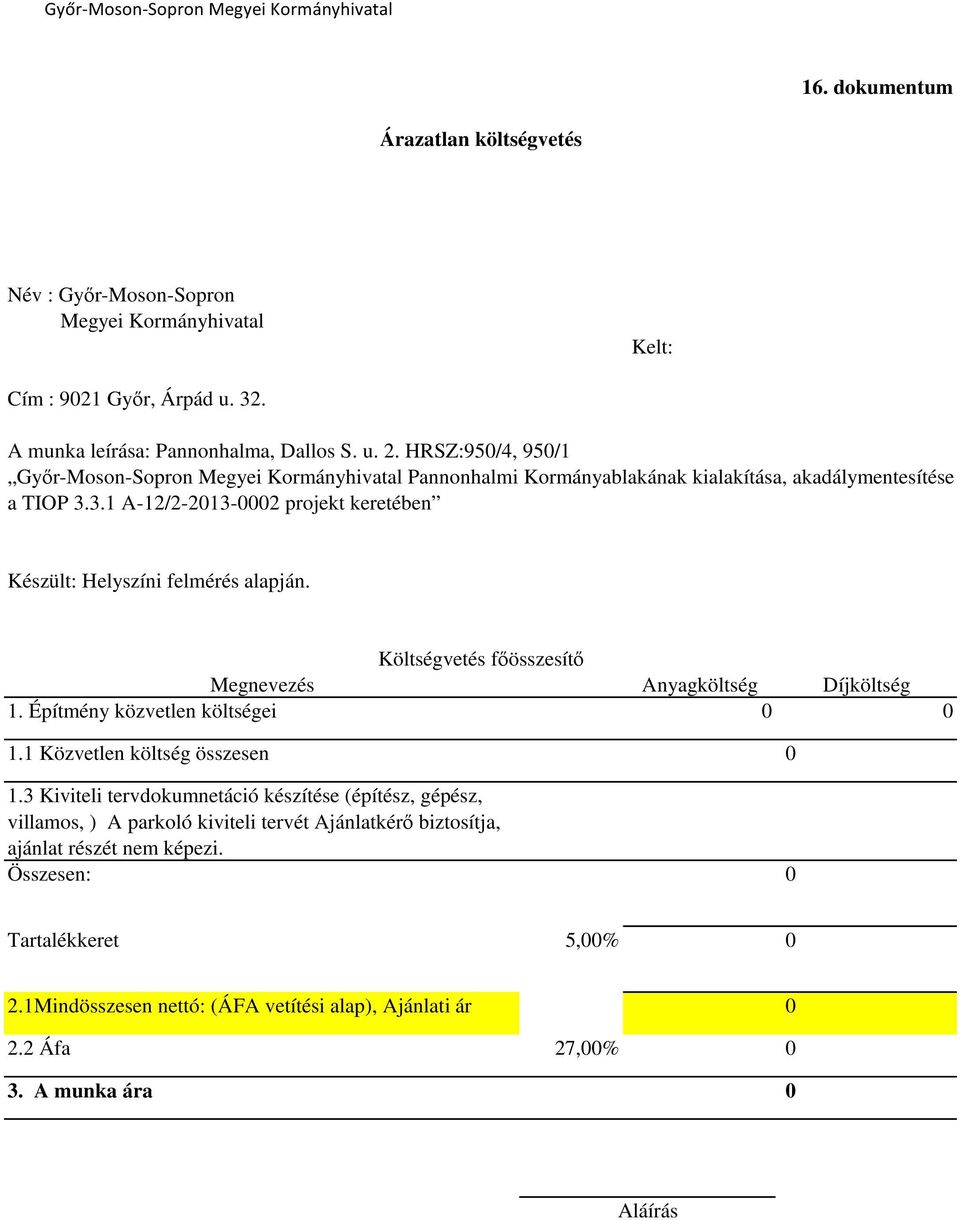

1 16. dokumentum Árazatlan költségvetés Név : Győr-Moson-Sopron Megyei Kormányhivatal Kelt: Cím : 921 Győr, Árpád u. 32. A munka leírása: Pannonhalma, Dallos S. u. 2. HRSZ:95/4, 95/1 Győr-Moson-Sopron Megyei Kormányhivatal Pannonhalmi Kormányablakának kialakítása, akadálymentesítése a TIOP A-12/ projekt keretében Készült: Helyszíni felmérés alapján. Költségvetés főösszesítő Megnevezés Anyagköltség Díjköltség 1. Építmény közvetlen költségei 1.1 Közvetlen költség összesen 1.3 Kiviteli tervdokumnetáció készítése (építész, gépész, villamos, ) A parkoló kiviteli tervét Ajánlatkérő biztosítja, ajánlat részét nem képezi. Összesen: Tartalékkeret 5,% 2.1Mindösszesen nettó: (ÁFA vetítési alap), Ajánlati ár 2.2 Áfa 27,% 3. A munka ára Aláírás

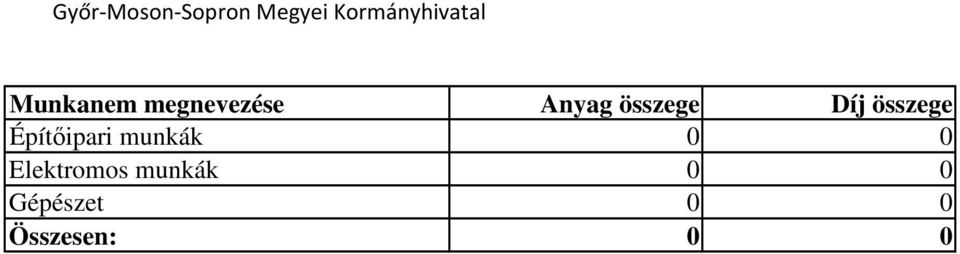

2 Munkanem megnevezése Anyag összege Díj összege Építőipari munkák Elektromos munkák Gépészet Összesen:

3 Ssz. Tétel szövege Menny. Egység BONTÁSI MUNKÁK: Válaszfal bontások BONTÁSI MUNKÁK: Hidegburkolat bontások. BONTÁSI MUNKÁK:Nyílászáró bontás belső ajtó 1/21 BONTÁSI MUNKÁK:Nyílászáró bontás belső 4. ablak (9/17;pm 7) Műszaki követelmények szerint BONTÁSI MUNKÁK:Melegburkolat bontások. 5. BONTÁSI MUNKÁK: Álmennyezett bontások BONTÁSI MUNKÁK:Főfal (új ajtó miatt) kb.,5 m3 bontása. BONTÁSI MUNKÁK: Gépészeti és elektromos bontások az átalakítással érintett területen. BONTÁSI MUNKÁK:Vasbeton lépcső bontása kültérben. 1. BONTÁSI MUNKÁK:Rézsű (föld) bontása kültérben. 11. BONTÁSI MUNKÁK:Járda (beton) bontása kültérben. 12. BONTÁSI MUNKÁK:Támfal (beton) bontása kültérben. 13. ÜGYFÉLFORGALMI TÉRBEN: Ajtó befalazása (folyosó felé) Forrás megnevezése 25,4 m2 Nemzeti 53,43 m2 Nemzeti 1 db Nemzeti 1 db Nemzeti 24,43 m2 Nemzeti 81,56 m2 Nemzeti 1,35 m2 1 klt Nemzeti,7 m3 5,2 m3,52 m3 1,8 m3 2,1 m2 Nemzeti Anyag Díj 14. ÜGYFÉLFORGALMI TÉRBEN :Ügyféltérben, öntött beton burkolat készítése. P3-A burkolat, lábazat L4 fehér kőporcelán 1 cm magas (23,4 fm). Padlóburkolati terv 34,77 m ÜGYFÉLFORGALMI TÉRBEN :Munkatér, bizalmas tárgyaló linoleum brukolat készítése. P1 padlóburkolat, L1 (24,49 fm) lábazat Műszaki. Padlóburkolati terv AKADÁLYMENTESMOSDÓBAN: Felületképzés akadálymentes mosdóban F2. Akadálymentesítési tervfejezet AKADÁLYMENTES MOSDÓBAN : Akadálymentes Mosdó új greslap brukolat készítése. P4-M45 padlóburkolat, Műszaki. Padlóburkolati terv 31,52 m2 18,23 m2 4,49 m2 18. ÜGYFÉLFORGALMI TÉRBEN : Burkolatváltó PR1 12,7 fm

4 19. ÜGYFÉLFORGALMI TÉRBEN : Burkolatváltó PR3. Padlóburkolati terv 2,8 fm 2. ÜGYFÉLFORGALMI TÉRBEN : Taktilis sáv (pálcás vezetősáv) készítése. Műszaki Padlóburkolati terv 2,7 fm ÜGYFÉLFORGALMI TÉRBEN :Szennyfogó szőnyeg beltéri P7-CA, Műszaki leírás ÜGYFÉLFORGALMI TÉRBEN :Szennyfogó szőnyeg P7-I, kültéri, Műszaki követelmények ÜGYFÉLFORGALMI TÉRBEN :Felületképzés bizalmas tárgyalóban ügyféltér, munkatér falak F1-18,57 m2 F jelű, diszperziós festés. Műszaki ÜGYFÉLFORGALMI TÉRBEN :Felületképzés fal F1-SZ jelű üvegszövet tapéta, diszperziós festés középszürke színben. Műszaki 1,44 m2 Hazai Forrás 1,66 m2 Hazai Forrás 24,9 m2 25. ÜGYFÉLFORGALMI TÉRBEN :Felületképzés mennyezet fehér diszperziós festés M2-F. 3,35 m2 26. ÜGYFÉLFORGALMI TÉRBEN :Felületképzés mennyezet szürke diszperziós festés M3-SZ. 36,18 m2 27. ÜGYFÉLFORGALMI TÉRBEN : Monolitálmennyezet M2-F építés. Műszaki, állmennyezeti terv 3,35 m2 28. AKADÁLYMENTES MOSDÓBAN : Monolitálmennyezet építés M2-SZ vizes helyiségben. Műszaki leírás szerint, állmennyezeti terv 4,49 m2 29. ÜGYFÉLFORGALMI TÉRBEN : Akusztikusálmennyezet M3-SZ építés.műszaki, állmennyezeti terv 28,93 m2 3. ÜGYFÉLFORGALMI TÉRBEN : Új akadálymentes ajtó bizalmas tárgylóban, akadálymentes WC-be, ügyféltér/folyósó bizalmas tárgyaló megközelítése érdekében Műszaki Tervrajzok Akálymentes tervfejezet 3 db

5 31. ÜGYFÉLFORGALMI TÉRBEN : Bejárati, két szárnyú akadálymentes automata ajtó körül homlokzatjavítás. 1 klt 32. ÜGYFÉLFORGALMI TÉRBEN : Aszimmetrikus hőszigetelt kültéri aluminium profilos, egy fix és egy nyíló szárnnyal kerül beépítésre. A nyíló szárny tiszta nyílásmérete 9 cm. A szárnyak üvegezett kivitelben készülnek. Az ajtó anyaga alu. profilú pórszórt RAL 93-as színben készül. Üvegezése víztiszta 2 rétegű hőszigetelő üveg.műszaki követelmények Akadálymentes tervfejezet 1 db BELTÉRI TÁJÉKOZTATÓ TÁBLÁK ÜGYFÉLTÉRBEN: Műszaki követelmények szerint ajtótáblák (4db) és iránymutatótáblák.(3 db) felszerelése. A táblák beszerzése nem képezi az árajánlat részét. KISZOLGÁLÓ HELYISÉGBEN :Lábazat pótlása irattárban L3. Padlóburkolati terv KISZOLGÁLÓ HELYISÉGEKBEN: Gipszkarton válaszfal építés hangszigetelt. Műszaki KISZOLGÁLÓ HELYISÉGEKBEN: Gipszkarton válaszfal építés normál. Műszaki követelmények szerint KISZOLGÁLÓ HELYISÉGEKBEN: Monolitmennyezet M2-SZ vizes helyiségben. Álmennyezeti terv KISZOLGÁLÓ HELYISÉGEKBEN: Új burkolat készítése vizes helyiségben P4-M45, Műszaki KISZOLGÁLÓ HELYISÉGEKBEN: Nyílászárók elhelyezése WC (2db), Irattár. Műszaki KISZOLGÁLÓ HELYISÉGEKBEN: Felületképzés falak F1-F Műszaki követelmények szerint ÉPÍTŐMESTERI ÉS SZAKIPARI MUNÁK - KISZOLGÁLÓ HELYISÉGEKBEN: Felületképzés ügyfél mosdó, F5 Műszaki KÜLSŐTÉRI BURKOLAT ÉPÍTÉS TAKTILIS SÁVOKKAL: járda építése betontérkő és szegélykő elemek elhelyezése, kavicságy készítéssel együtt. Adkadálymentes tervfejezet 7 db 2,53 fm Hazai Forrás 28,57 m2 Hazai Forrás 22,77 m2 Hazai Forrás 3,73 m2 Hazai Forrás 3,73 m2 Hazai Forrás 3 db Hazai Forrás 49,78 m2 Hazai Forrás 19,77 m2 Hazai Forrás 3,35 m2

6 KORLÁT ÉPÍTÉSE: terasz oldalán egyedi kétsoros acél csőkorlát építése. Műszaki, Adkadálymentes tervfejezet 8 fm KIALAKÍTÁSA: Meglévő murva burkolat bontása 1 (vált) cm vtg.-ban Parkoló műszaki leírás 44 m2 KIALAKÍTÁSA: Meglévő aszfalt burkolat bontása 5 (vált) cm vtg.-ban Parkoló műszaki leírás 5 m2 KIALAKÍTÁSA: Bontási törmelék felrakása szállítóeszközre, géppel és a bontási törmelék elszállítása Parkoló műszaki leírás 5 m3 KIALAKÍTÁSA: Földmunka a tükör készítés alatt. Bevágási szelvény bővítése. A kitermelt földanyag elszállításával Parkoló műszaki leírás 15 m3 KIALAKÍTÁSA: Tükör készítés új útburkolatok és parkoló alatt, simító hengerléssel, altalaj tömörítéssel.parkoló műszaki leírás 44 m2 KIALAKÍTÁSA: Tükör készítés új járda építés alatt, simító hengerléssel, altalaj tömörítéssel Parkoló műszaki leírás 5 m2 KIALAKÍTÁSA: Talajjavító réteg készítése 15 cm vtg.-ban. Tömörítéssel, tömörségi fok: 95 % Parkoló műszaki leírás 7,5 m3 KIALAKÍTÁSA: Kiemelt szegély készítése alapárok kiemelésével, beton alapgerendával és megtámasztással, hézagolással útszegélykő 25/3/15 cm Parkoló műszaki leírás 12 m KIALAKÍTÁSA: Süllyesztett szegély, futósor készítése alapárok kiemelésével, beton alapgerendával és megtámasztással, hézagolással Parkoló műszaki leírás 18 m KIALAKÍTÁSA: 2 cm vtg. FZKA jelü alapréteg készítése. Parkoló műszaki leírás 1 m3 KIALAKÍTÁSA: Hengerelt aszfalt kopóréteg készítése 4 cm vtg.-ban felület előkészítésével AC 8 kopó JÁRDAÉPÍTÉS és JÁRDAFELÚJÍTÁS (18,5 m2) Parkoló műszaki leírás,8 m3 KIALAKÍTÁSA: Parkoló tér kőburkolása 6 cm vtg. duplakötésű kőburkolat szűrke színben Parkoló műszaki leírás 36,4 m2

7 KIALAKÍTÁSA: Parkoló tér kőburkolása 6 cm vtg. duplakötésű kőburkolat barna színben Parkoló műszaki leírás 7,6 m2 KIALAKÍTÁSA: Közúti KRESZ jelzőtábla kihelyezése oszloppal Parkoló műszaki leírás 2 db KIALAKÍTÁSA: Tartós burkolati jel felfestése fehér színben Parkoló műszaki leírás 1 m KIALAKÍTÁSA: Tartós burkolati jel felfestése sárga színben Parkoló műszaki leírás 13 m2 TÁMFAL ÉPÍTÉSE: Vasbeton támfal építése LÉPCSŐ ÉPÍTÉSE:Vasbeton lépcső építése, csúszásmentes felülettel, egyedi kétsoros acél csőkorláttal. s. Akadálymentes tervfejezet AKADÁLYMENTÉS: Kulcsos emelő telepítése. Műszaki leírás. Akadálymentes tervfejezet szerint Kerékpár tároló MMCITÉ STE 11 Horganyzott acél gumi támasszal. Műszaki követelmények 5 m2 4,2 m2 1 db 3 db Nemzeti Munkanem összesen:

8 Ssz. Tétel szövege Menny. Egység Forrás megnevezése 1. ELEKTROMOS ERŐSÁRAMÚ MUNKÁK ÜGYFÉLTÉRBEN.Új, korszerű világítás kialakítása ( védőcsövezés, vezetékelés, lámpatestek, kapcsolók, dugaljak stb ) ügyfél- és 68,13 m2 Nemzeti munkatérben, bizalmastárgyalóban. Műszaki 2. ELEKTROMOS ERŐSÁRAMÚ MUNKÁK KISZOLGÁLÓ TÉRBEN:Új, korszerű világítás kialakítása ( védőcsövezés, vezetékelés, lámpatestek, kapcsolók, dugaljak stb ) 18,6 m2 Nemzeti kiszolgálótérben. Mosdók, bizalmas tárgyaló 3. ELEKTROMOS GYENGEÁRAM - ÜGYFÉLTÉRBEN: LAN hálózat kiépítése védőcsövezéssel aktív eszközök és szünetmentes táp egység nélkül - ügyfélforgalmi térben 24 db Nemzeti munkaállomásonként 4db porttal számolva ügyféltérben és bizalmas tárgyalóban (4 x6) 4. ELEKTROMOS GYENGEÁRAM - KISZOLGÁLÓ TÉRBEN: LAN hálózat kiépítése védőcsövezéssel aktív eszközök és szünetmentes 4 db Nemzeti táp egység nélkül - bizalmas tárgyalóban munkaállomásonként 4 db porttal számolva 5. ELEKTROMOS GYENGEÁRAM - ÜGYFÉLTÉRBEN:Védőcsövezés és 2db portra vezetékezés és fali csatlakozó kiépítése A3 nyomtatóhoz Szükséges továbbá a LAN pontok 1 klt Nemzeti mellet min. 1 db 23V-os betáp biztosítása fali süllyesztett dugaljjal. Műszaki követelmények 6. ELEKTROMOS GYENGEÁRAM - ÜGYFÉLTÉRBEN:Öninformációs terminál és rack szekrény között 1 x 2 db, falkiállás 1 klt Nemzeti kiépítendő 23 V-os betáp. Műszaki. 7. ELEKTROMOS GYENGEÁRAM - ÜGYFÉLTÉRBEN:Sorszámhúzó és rack szekrény, valamint sorszámhúzó és LCD kijelző 1 klt Nemzeti között védőcsövezés és behúzószál elhelyezése, kábelezés nélkül. Műszaki követelmények 8. ELEKTROMOS GYENGEÁRAM - ÜGYFÉLTÉRBEN: WIFI és rack szekrény között 1 db, routerek részére álmennyezet síkja 1 klt Nemzeti felett 23 V betáp szükséges lengődugaljjal U 6x8 álló rack szekrény beszerzése.. 1 db Nemzeti 1. Patch kábelek 1 m 33 db Nemzeti 11. Patch kábelek 1,5 m 11 db Nemzeti 12. Patch kábelek 2 m 11 db Nemzeti Anyag Díj

9 13. Patch kábelek 3 m 11 db Nemzeti 14. ELEKTROMOS GYENGEÁRAM - RIASZTÓ RENDSZER KIÉPÍTÉS:Meglévő kiállástól teljes hálózat kiépítése. Műszaki követelmények 86,19 m2 Nemzeti szerint 15. AKADÁLYMENTES KULCSUS EMELŐ TIOP db Elektromos munkái Munkanem összesen:

10 Ssz. Tétel szövege Menny. Egység Forrás megnevezése 1. VÍZESBLOKK KIALAKÍTÁS AKADÁLYMENTES TÉRBEN: 1 db mosdó, 1 db WC, 1db dönthető tükör kiöntő felszerelése, az előirásnak megfelelő piperékkel, felszerelésekkel. Pelezkázó nélkül.. Akálymentes tervfejezet 1 klt TIOP Anyag Díj VÍZESBLOKK KIALAKÍTÁS ÜGYFÉL MOSDÓ : 1 db mosdó, 1 db WC, felszerelése az előirásnak megfelelő piperékkel, felszerelésekkel. Műszaki. ÉPÜLETGÉPÉSZET - FŰTÉS SZERELÉS: Fűtésszerelés radíátorokkal, a meglévő hálózat felülvizsgálata, az új kialakítású helyeken alapvezeték kiépítés és új rakiátorok elhelyezetése ÉPÜLETGÉPÉSZET - VÍZ-CSATORNA SZERELÉS - KÖZÖSSÉGI MOSDÓBAN: Víz és csatorna kiépítés vizesblokkokhoz. Mennyiség a kiállások darabszámával kalkulálva. Műszaki ÉPÜLETGÉPÉSZET - VÍZ-CSATORNA SZERELÉS - AKADÁLYMENTES MOSDÓBAN: Víz és csatorna kiépítés vizesblokkokhoz. Mennyiség a kiállások darabszámával kalkulálva. Műszaki ÉPÜLETGÉPÉSZET - SZELLŐZÉS SZERELÉS: Akadálymentes mosdóban elszívó építése levegőutánpótlással, álmennyezett felett vezetett csövekkel. 1 klt Nemzeti 86,19 m2 Nemzeti 2 db Nemzeti 2 db 1 klt TIOP TIOP ÉPÜLETGÉPÉSZET - SZELLŐZÉS SZERELÉS: Közösségi mosdóban elszívó építése levegőutánpótlással, álmennyezett felett vezetett csövekkel. ÉPÜLETGÉPÉSZET - Kézi porraloltó felszerelése. ÉPÜLETGÉPÉSZET - A bejárati ajtó felett álmennyezet síkjában, nyitásérzékelőhöz kötött légfüggöny beépítése szükséges. A berendezés méretezése kiviteli tervek készítése közben történik. A légfüggöny működtetése időszakos ajtónyitáshoz kötött. Műszaki követelmények szerint ÉPÜLETGÉPÉSZET -A technikai helyiség hűtéséhez klíma berendezés beépítése szükséges. A kiviteli tervben történő mértezés alapján folyamatos működtetéssel. A kültéri egység a déli homlokzaton helyezhető el. Műszaki ÉPÜLETGÉPÉSZET -Az ügyféltérben klíma berendezés elhelyezésének lehetőségét biztosítani kell, csövezés előkészítéssel.műszaki 1 klt Nemzeti 2 db Nemzeti 1 db Nemzeti 1 db Nemzeti 1 klt Nemzeti Munkanem összesen:
