Csővizsgáló kamerák rendszeráttekintése Csővizsgáló rendszerek ROSCOPE 1000 rendszeráttekintés Kameramodulok a ROSCOPE 1000-hez

Átírás

1 190

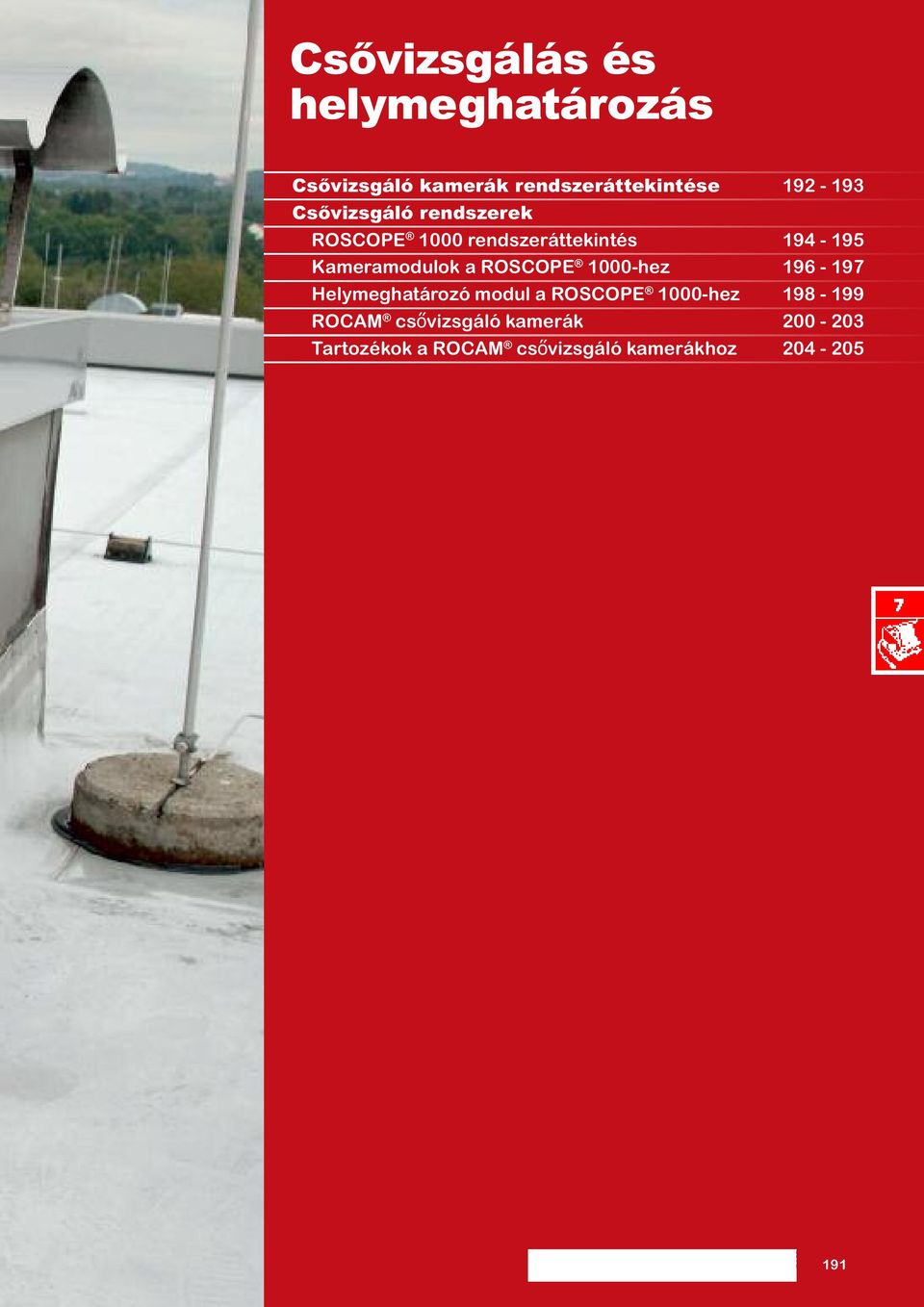

2 Csővizsgálás és helymeghatározás Csővizsgáló kamerák rendszeráttekintése ROSCOPE 1000 rendszeráttekintés Kameramodulok a ROSCOPE 1000-hez Helymeghatározó modul a ROSCOPE 1000-hez ROCAM csővizsgáló kamerák Tartozékok a ROCAM csővizsgáló kamerákhoz

3 Csővizsgáló kamerák rendszeráttekintése ROSCOPE 1000 Moduláris kamerarendszer csövek és üregek vizsgálatára n Fényképek és videófelvételek egyszerű letárolása az SD memóriakártyán n Különféle modulok alkalmazási lehetősége a különböző csőméretekhez és kábelhosszokhoz n A kamerafej és a kamera egység vízálló az IP 68, illetve az IP 65-ös érintésvédelmi szabályzat szerint n A TEC 1000 és a Pipe 25/16 modulok önbeálló kamerafejjel rendelkeznek n A ROLOC PLUS modullal a kamera fejek helye pontosan meghatárzoható n Headset csatlakoztatási lehetőség a felvételek hangalámondásához Melyik ROSCOPE rendszer milyen alkalmazáshoz használható? 1 TEC 1000 modul 2 Pipe 20/3 modul 3 Pipe 25/16 modul Kábelhossz / hatótáv: 0.9 m Kábelhossz / hatótáv: 3 m Kábelhossz / hatótáv: 16 m 4 Munkatartomány: üreges helyekre 196. oldal Munkatartomány: Ø 70 mm-ig Munkatartomány: Ø 100 mm-ig 197. oldal Pipe 25/22 modul Kábelhossz / hatótáv: 22m Munkatartomány: Ø 100 mm-ig 196. oldal Ø Munkatartomány (mm) mm 250 mm Csapadékelveztő és szennyvíz gerinccsövek 200 mm 150 mm Gyűjtő és földben fektetett vezetékek 100 mm 3 4 Épületen belüli bekötővezetékek mm 2 0, m m m 60 m Kábelhossz / hatótáv (m) 192

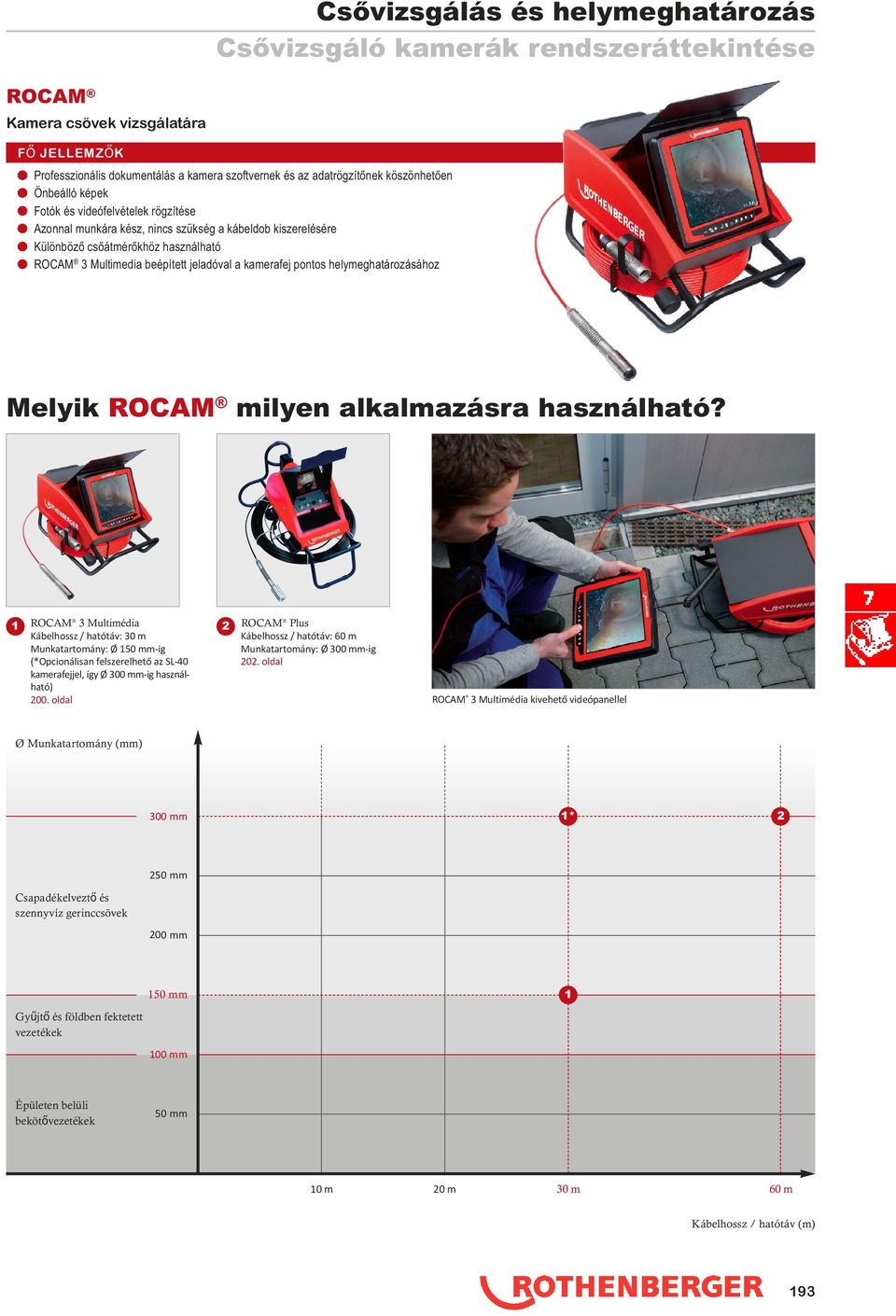

4 Csővizsgáló kamerák rendszeráttekintése ROCAM Kamera csövek vizsgálatára n Professzionális dokumentálás a kamera szoftvernek és az adatrögzítőnek köszönhetően n Önbeálló képek n Fotók és videófelvételek rögzítése n Azonnal munkára kész, nincs szükség a kábeldob kiszerelésére n Különböző csőátmérőkhöz használható n ROCAM 3 Multimedia beépített jeladóval a kamerafej pontos helymeghatározásához Melyik ROCAM milyen alkalmazásra használható? 1 ROCAM 3 Multimédia Kábelhossz / hatótáv: 30 m Munkatartomány: Ø 150 mm-ig (*Opcionálisan felszerelhető az SL-40 kamerafejjel, így Ø 300 mm-ig használható) 2 ROCAM Plus Kábelhossz / hatótáv: 60 m Munkatartomány: Ø 300 mm-ig 202. oldal 200. oldal ROCAM 3 Multimédia kivehető videópanellel Ø Munkatartomány (mm) 300 mm 1* mm Csapadékelveztő és szennyvíz gerinccsövek 200 mm Gyűjtő és földben fektetett vezetékek 150 mm 100 mm 1 Épületen belüli bekötővezetékek 50 mm 10 m 20 m 30 m 60 m Kábelhossz / hatótáv (m) 193

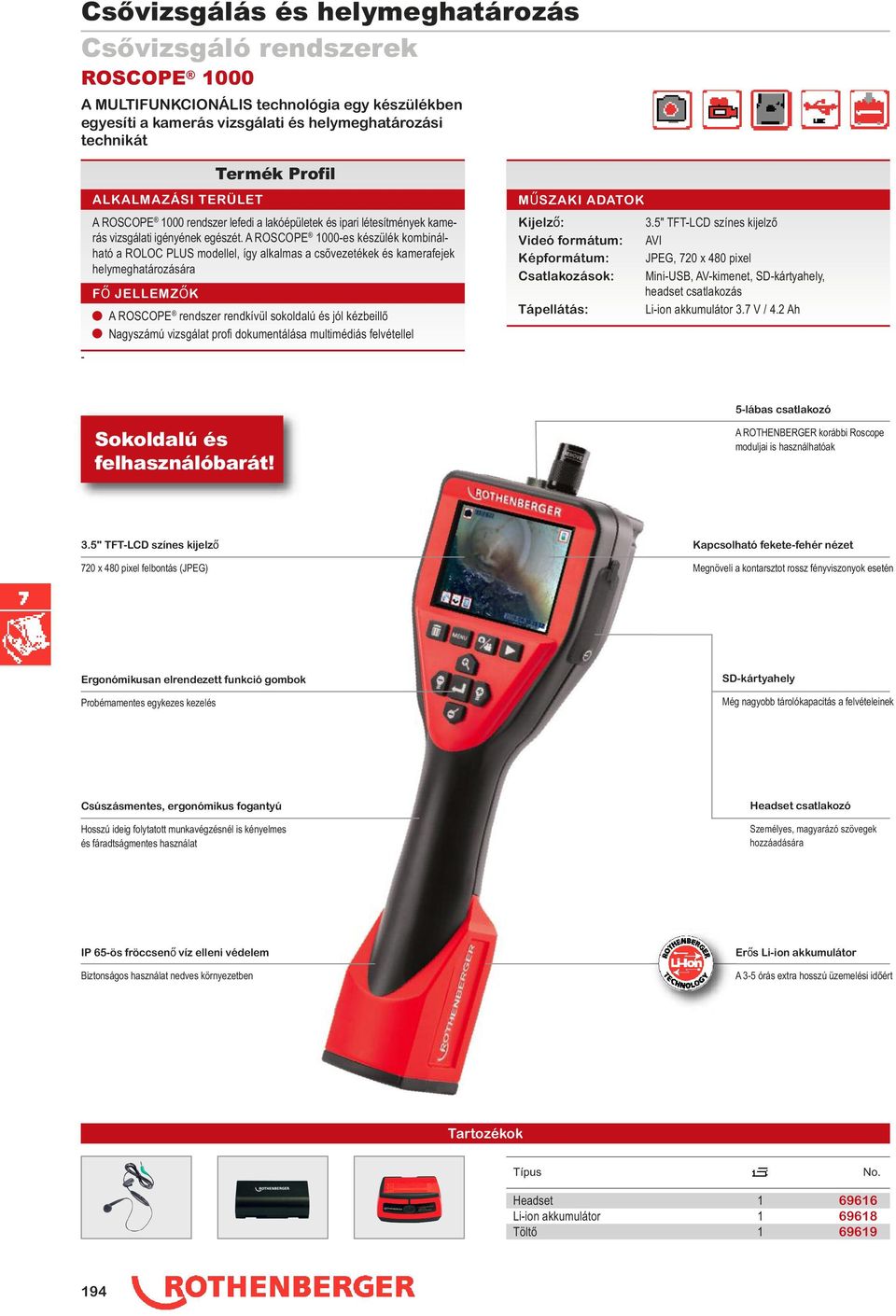

5 ROSCOPE 1000 A MULTIFUNKCIONÁLIS technológia egy készülékben egyesíti a kamerás vizsgálati és helymeghatározási technikát - ALKALMAZÁSI TERÜLET A ROSCOPE 1000 rendszer lefedi a lakóépületek és ipari létesítmények kamerás vizsgálati igényének egészét. A ROSCOPE 1000-es készülék kombinálható a ROLOC PLUS modellel, így alkalmas a csővezetékek és kamerafejek helymeghatározására n A ROSCOPE rendszer rendkívül sokoldalú és jól kézbeillő n Nagyszámú vizsgálat profi dokumentálása multimédiás felvétellel Kijelző: 3.5" TFT-LCD színes kijelző Videó formátum: AVI Képformátum: JPEG, 720 x 480 pixel Csatlakozások: Mini-USB, AV-kimenet, SD-kártyahely, headset csatlakozás Tápellátás: Li-ion akkumulátor 3.7 V / 4.2 Ah 5-lábas csatlakozó Sokoldalú és felhasználóbarát! A ROTHENBERGER korábbi Roscope moduljai is használhatóak 3.5" TFT-LCD színes kijelző 720 x 480 pixel felbontás (JPEG) Kapcsolható fekete-fehér nézet Megnöveli a kontarsztot rossz fényviszonyok esetén Ergonómikusan elrendezett funkció gombok Probémamentes egykezes kezelés SD-kártyahely Még nagyobb tárolókapacitás a felvételeinek Csúszásmentes, ergonómikus fogantyú Hosszú ideig folytatott munkavégzésnél is kényelmes és fáradtságmentes használat Headset csatlakozó Személyes, magyarázó szövegek hozzáadására IP 65-ös fröccsenő víz elleni védelem Biztonságos használat nedves környezetben Erős Li-ion akkumulátor A 3-5 órás extra hosszú üzemelési időért Tartozékok Headset Li-ion akkumulátor Töltő

6 Kameravizsgálathoz: MULTIVIEW Moduláris koncepció csövek, üregek vizuális vizsgálatára Micro 5.5/1 modul Üreges helyek TEC 1000 modul A ROSCOPE 1000 alapkészülékhez illeszthető 5 különböző modul: n A Micro 5.5/1 modul használatával a legszűkebb helyekre is betekinthet, így például akár egy motor belsejébe is n Üreges helyek vizsgálata a mindig álló képet biztosító TEC 1000 modullal n Csövek vizsgálata Ø 100 mm-es átmérőig a Pipe 25/16 vagy a Pipe 25/22 modullal n 90 -os csöívekben már Ø 40 mm-től jól használható vízálló csővizsgáló Pipe 20/30 modullal Csövek TEC 1000 modul (toldható) Pipe 20/3 modul Pipe 25/16 modul Pipe 25/22 modul Helymeghatározáshoz: ROLOC PLUS Csővezetékek és jeladó szondák pozíciójának meghatározása n A készülék megbízhatóan vezet végig a helymeghatározási folyamat egészén keresztül n A kamerafej hajszálpontos helyének meghatározásával minimalizálja a csőszakasz feltárására, illetve sérüléskeresésre fordított energiát n Hajszálpontos helymeghatározás a mélységmérési funkció segítségével Célpont a mérőiránytól jobbra. A mérőirányt jobbra kell korrigálni. Kamera fej 1.5 m mélyen 195

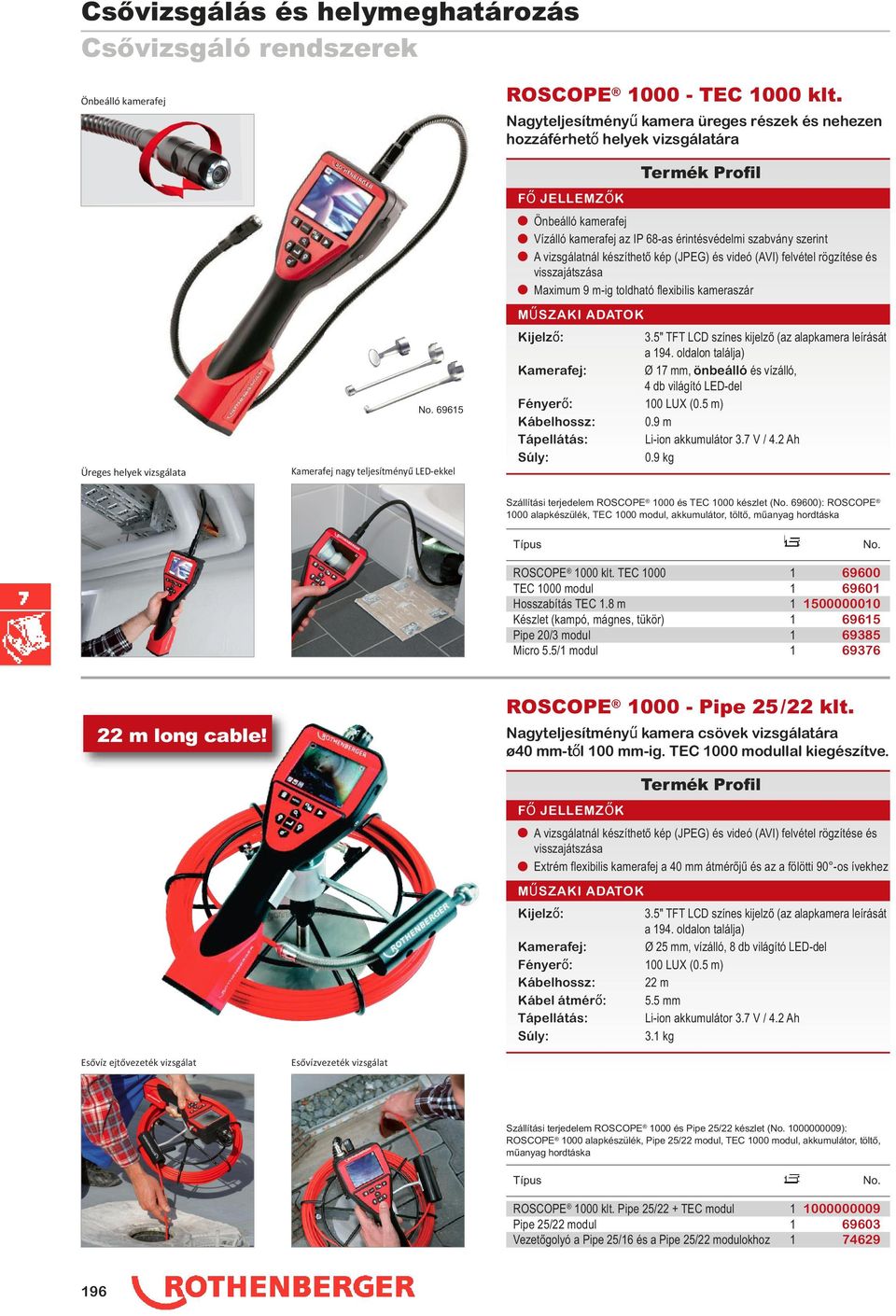

7 Önbeálló kamerafej ROSCOPE TEC 1000 klt. Nagyteljesítményű kamera üreges részek és nehezen hozzáférhető helyek vizsgálatára Üreges helyek vizsgálata Kamerafej nagy teljesítményű LED-ekkel n Önbeálló kamerafej n Vízálló kamerafej az IP 68-as érintésvédelmi szabvány szerint n A vizsgálatnál készíthető kép (JPEG) és videó (AVI) felvétel rögzítése és visszajátszása n Maximum 9 m-ig toldható flexibilis kameraszár Kijelző: 3.5" TFT LCD színes kijelző (az alapkamera leírását a 194. oldalon találja) Kamerafej: Ø 17 mm, önbeálló és vízálló, 4 db világító LED-del Fényerő: 100 LUX (0.5 m) Kábelhossz: 0.9 m Tápellátás: Li-ion akkumulátor 3.7 V / 4.2 Ah Súly: 0.9 kg Szállítási terjedelem ROSCOPE 1000 és TEC 1000 készlet ( 69600): ROSCOPE 1000 alapkészülék, TEC 1000 modul, akkumulátor, töltő, műanyag hordtáska ROSCOPE 1000 klt. TEC TEC 1000 modul Hosszabítás TEC 1.8 m Készlet (kampó, mágnes, tükör) Pipe 20/3 modul Micro 5.5/1 modul m long cable! ROSCOPE Pipe 25/22 klt. Nagyteljesítményű kamera csövek vizsgálatára ø40 mm-től 100 mm-ig. TEC 1000 modullal kiegészítve. n A vizsgálatnál készíthető kép (JPEG) és videó (AVI) felvétel rögzítése és visszajátszása n Extrém flexibilis kamerafej a 40 mm átmérőjű és az a fölötti 90 -os ívekhez Kijelző: 3.5" TFT LCD színes kijelző (az alapkamera leírását a 194. oldalon találja) Kamerafej: Ø 25 mm, vízálló, 8 db világító LED-del Fényerő: 100 LUX (0.5 m) Kábelhossz: 22 m Kábel átmérő: 5.5 mm Tápellátás: Li-ion akkumulátor 3.7 V / 4.2 Ah Súly: 3.1 kg Esővíz ejtővezeték vizsgálat Esővízvezeték vizsgálat Szállítási terjedelem ROSCOPE 1000 és Pipe 25/22 készlet ( ): ROSCOPE 1000 alapkészülék, Pipe 25/22 modul, TEC 1000 modul, akkumulátor, töltő, műanyag hordtáska ROSCOPE 1000 klt. Pipe 25/22 + TEC modul Pipe 25/22 modul Vezetőgolyó a Pipe 25/16 és a Pipe 25/22 modulokhoz

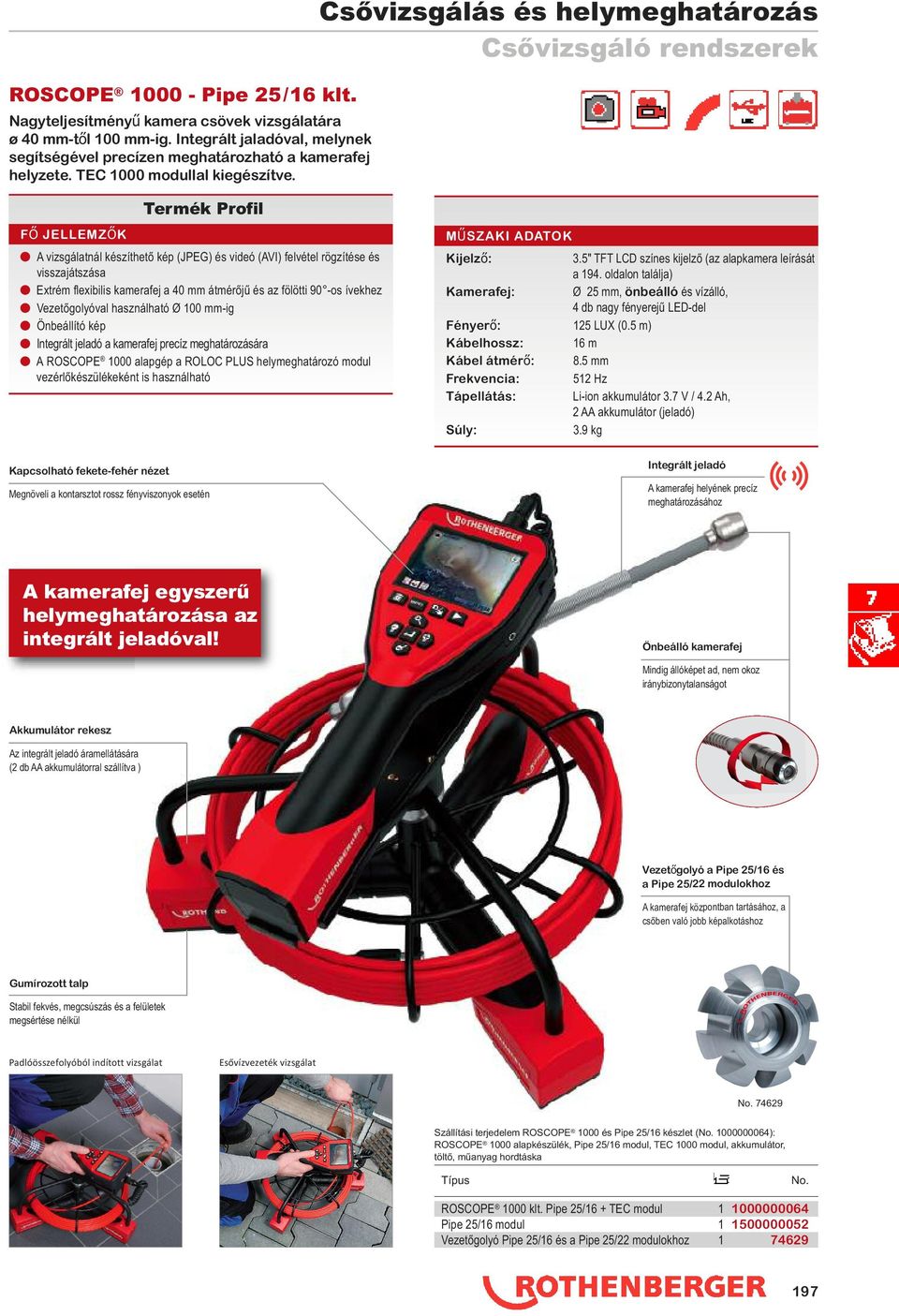

8 ROSCOPE Pipe 25/16 klt. Nagyteljesítményű kamera csövek vizsgálatára ø 40 mm-től 100 mm-ig. Integrált jaladóval, melynek segítségével precízen meghatározható a kamerafej helyzete. TEC 1000 modullal kiegészítve. Csővizsgálás és helymeghatározás n A vizsgálatnál készíthető kép (JPEG) és videó (AVI) felvétel rögzítése és visszajátszása n Extrém flexibilis kamerafej a 40 mm átmérőjű és az fölötti 90 -os ívekhez n Vezetőgolyóval használható Ø 100 mm-ig n Önbeállító kép n Integrált jeladó a kamerafej precíz meghatározására n A ROSCOPE 1000 alapgép a ROLOC PLUS helymeghatározó modul vezérlőkészülékeként is használható Kijelző: 3.5" TFT LCD színes kijelző (az alapkamera leírását a 194. oldalon találja) Kamerafej: Ø 25 mm, önbeálló és vízálló, 4 db nagy fényerejű LED-del Fényerő: 125 LUX (0.5 m) Kábelhossz: 16 m Kábel átmérő: 8.5 mm Frekvencia: 512 Hz Tápellátás: Li-ion akkumulátor 3.7 V / 4.2 Ah, 2 AA akkumulátor (jeladó) Súly: 3.9 kg Kapcsolható fekete-fehér nézet Megnöveli a kontarsztot rossz fényviszonyok esetén Integrált jeladó A kamerafej helyének precíz meghatározásához A kamerafej egyszerű helymeghatározása az integrált jeladóval! Önbeálló kamerafej Mindig állóképet ad, nem okoz iránybizonytalanságot Akkumulátor rekesz Az integrált jeladó áramellátására (2 db AA akkumulátorral szállítva ) Vezetőgolyó a Pipe 25/16 és a Pipe 25/22 modulokhoz A kamerafej központban tartásához, a csőben való jobb képalkotáshoz Gumírozott talp Stabil fekvés, megcsúszás és a felületek megsértése nélkül Padlóösszefolyóból indított vizsgálat Esővízvezeték vizsgálat Szállítási terjedelem ROSCOPE 1000 és Pipe 25/16 készlet ( ): ROSCOPE 1000 alapkészülék, Pipe 25/16 modul, TEC 1000 modul, akkumulátor, töltő, műanyag hordtáska ROSCOPE 1000 klt. Pipe 25/16 + TEC modul Pipe 25/16 modul Vezetőgolyó Pipe 25/16 és a Pipe 25/22 modulokhoz

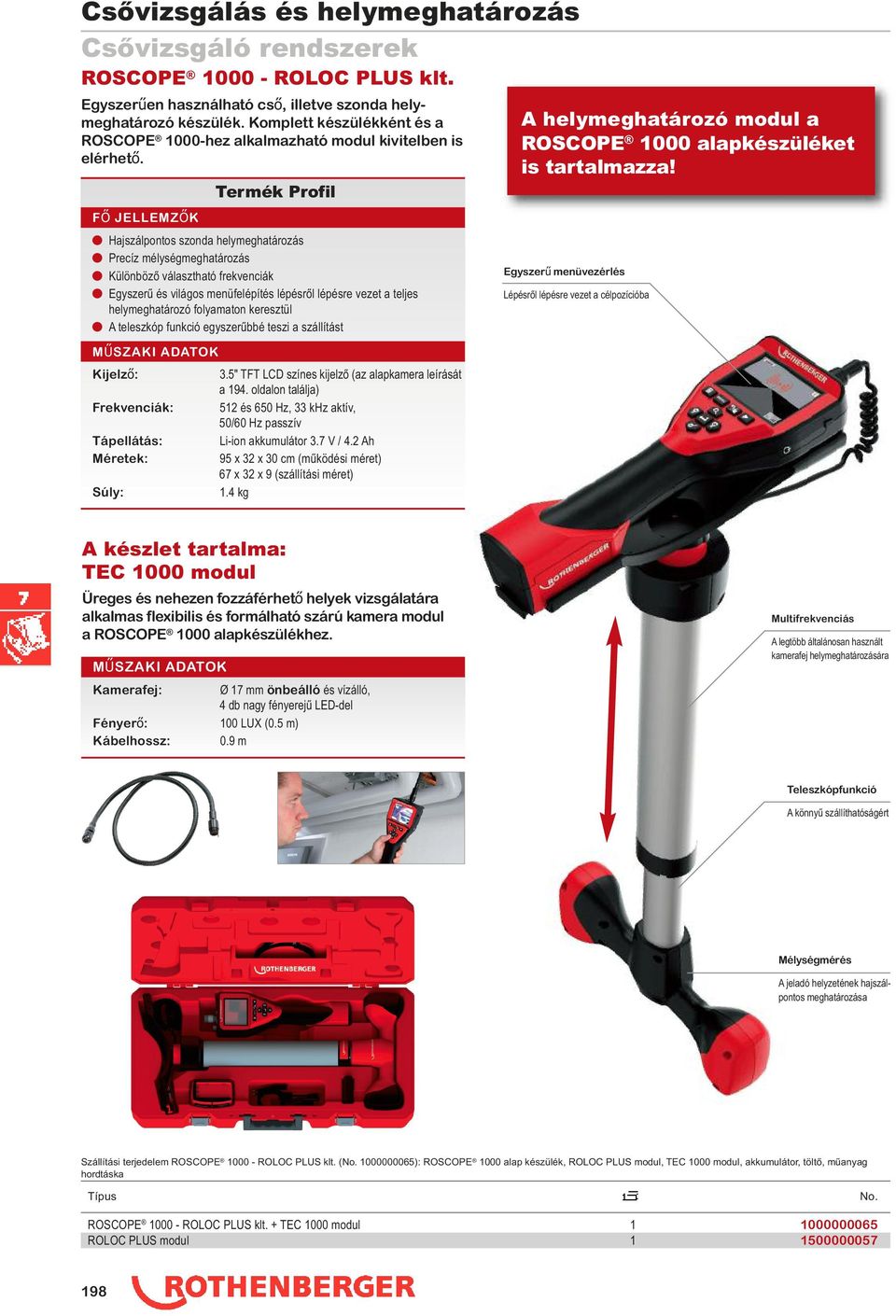

9 ROSCOPE ROLOC PLUS klt. Egyszerűen használható cső, illetve szonda helymeghatározó készülék. Komplett készülékként és a ROSCOPE 1000-hez alkalmazható modul kivitelben is elérhető. n Hajszálpontos szonda helymeghatározás n Precíz mélységmeghatározás n Különböző választható frekvenciák n Egyszerű és világos menüfelépítés lépésről lépésre vezet a teljes helymeghatározó folyamaton keresztül n A teleszkóp funkció egyszerűbbé teszi a szállítást Kijelző: 3.5" TFT LCD színes kijelző (az alapkamera leírását a 194. oldalon találja) Frekvenciák: 512 és 650 Hz, 33 khz aktív, 50/60 Hz passzív Tápellátás: Li-ion akkumulátor 3.7 V / 4.2 Ah Méretek: 95 x 32 x 30 cm (működési méret) 67 x 32 x 9 (szállítási méret) Súly: 1.4 kg A helymeghatározó modul a ROSCOPE 1000 alapkészüléket is tartalmazza! Egyszerű menüvezérlés Lépésről lépésre vezet a célpozícióba A készlet tartalma: TEC 1000 modul Üreges és nehezen fozzáférhető helyek vizsgálatára alkalmas flexibilis és formálható szárú kamera modul a ROSCOPE 1000 alapkészülékhez. Kamerafej: Ø 17 mm önbeálló és vízálló, 4 db nagy fényerejű LED-del Fényerő: 100 LUX (0.5 m) Kábelhossz: 0.9 m Multifrekvenciás A legtöbb általánosan használt kamerafej helymeghatározására Teleszkópfunkció A könnyű szállíthatóságért Mélységmérés A jeladó helyzetének hajszálpontos meghatározása Szállítási terjedelem ROSCOPE ROLOC PLUS klt. ( ): ROSCOPE 1000 alap készülék, ROLOC PLUS modul, TEC 1000 modul, akkumulátor, töltő, műanyag hordtáska ROSCOPE ROLOC PLUS klt. + TEC 1000 modul ROLOC PLUS modul

10 Egyszerű és magától értetődő: n n n A 3.5"-os színes kijelző mutatja a jeladó szonda irányát A legerősebb sípoló jel mutatja a jeladó szonda pozícióját Gombnyomásra megjeleníthető a kijelzőn a kamerafej mélysége Csővizsgálás és helymeghatározás Célpont a mérőiránytól jobbra. A mérőirányt jobbra kell korrigálni. Célpont a megfelelő irányban. Nincs korrekcióra szükség. Mélységmérés gombnyomásra. Kamera fejek bemérése: n A ROLOC PLUS modul különböző vételi frekvenciákra állítható, ezáltal a legtöbb általánosan használt kamerafejjel kompatibilis n Még más gyártók jeladó szondái is bemérhetők vele (gyártótól függően) 512 Hz: ROSCOPE 1000 Pipe 25/16 készlet 640 Hz: ROCAM mobile 33 khz: ROCAM 3 Multimédia 33 khz: ROCAM Plus 199

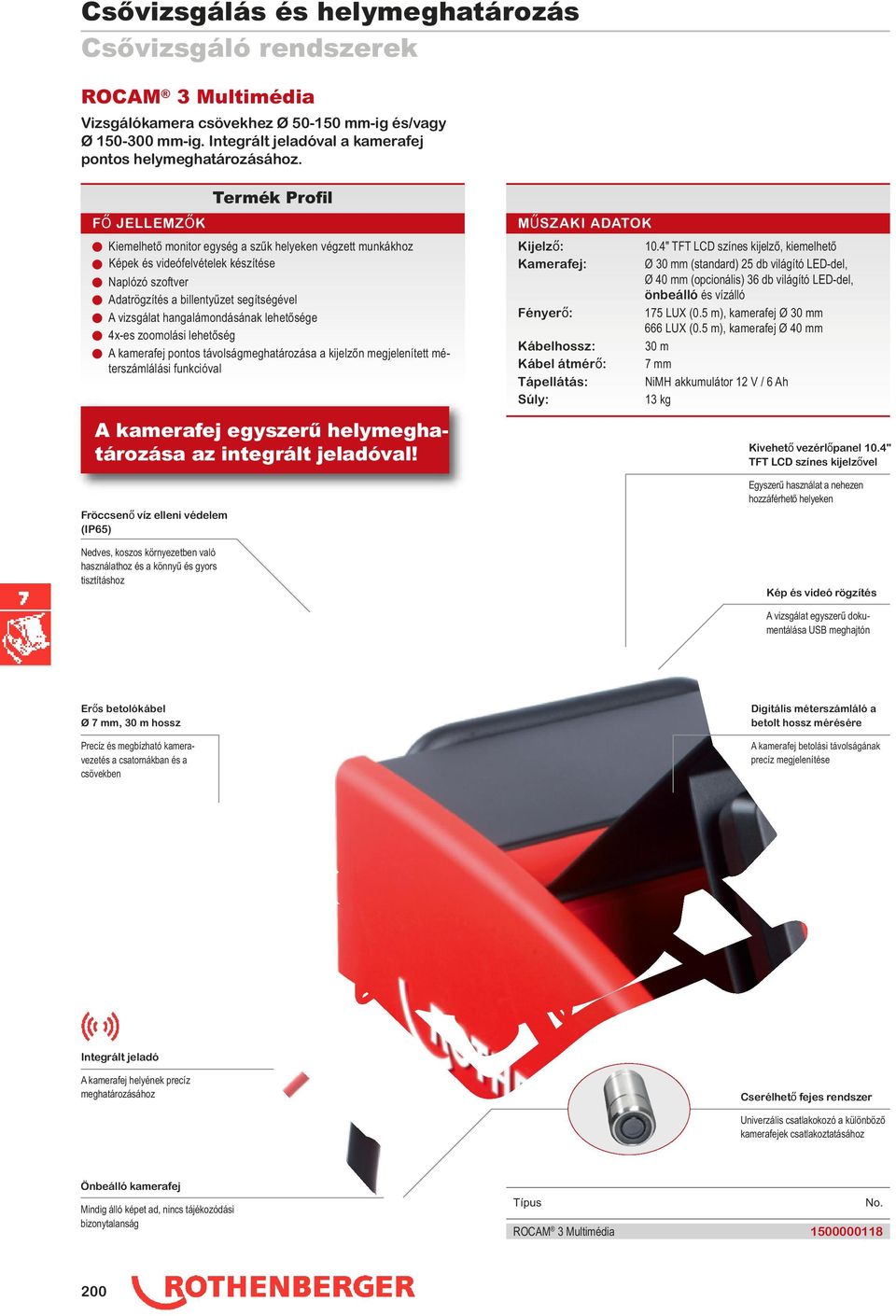

11 ROCAM 3 Multimédia Vizsgálókamera csövekhez Ø mm-ig és/vagy Ø mm-ig. Integrált jeladóval a kamerafej pontos helymeghatározásához. n Kiemelhető monitor egység a szűk helyeken végzett munkákhoz n Képek és videófelvételek készítése n Naplózó szoftver n Adatrögzítés a billentyűzet segítségével n A vizsgálat hangalámondásának lehetősége n 4x-es zoomolási lehetőség n A kamerafej pontos távolságmeghatározása a kijelzőn megjelenített méterszámlálási funkcióval A kamerafej egyszerű helymeghatározása az integrált jeladóval! Fröccsenő víz elleni védelem (IP65) Nedves, koszos környezetben való használathoz és a könnyű és gyors tisztításhoz Kijelző: 10.4" TFT LCD színes kijelző, kiemelhető Kamerafej: Ø 30 mm (standard) 25 db világító LED-del, Ø 40 mm (opcionális) 36 db világító LED-del, önbeálló és vízálló Fényerő: 175 LUX (0.5 m), kamerafej Ø 30 mm 666 LUX (0.5 m), kamerafej Ø 40 mm Kábelhossz: 30 m Kábel átmérő: 7 mm Tápellátás: NiMH akkumulátor 12 V / 6 Ah Súly: 13 kg Kivehető vezérlőpanel 10.4" TFT LCD színes kijelzővel Egyszerű használat a nehezen hozzáférhető helyeken Kép és videó rögzítés A vizsgálat egyszerű dokumentálása USB meghajtón Erős betolókábel Ø 7 mm, 30 m hossz Precíz és megbízható kameravezetés a csatornákban és a csövekben Digitális méterszámláló a betolt hossz mérésére A kamerafej betolási távolságának precíz megjelenítése Integrált jeladó A kamerafej helyének precíz meghatározásához Cserélhető fejes rendszer Univerzális csatlakokozó a különböző kamerafejek csatlakoztatásához Önbeálló kamerafej Mindig álló képet ad, nincs tájékozódási bizonytalanság ROCAM 3 Multimédia

12 Nagy 10.4" -os színes kijelzővel! Cserélhető-fejes rendszer! Kiemelhető kontroll panel Megkönnyíti a szűk helyeken végzett munkát n A kamera alap készüléknek nem szükséges a felhasználó közelében lennie vizsgálat közben, mivel a kontroll panel segítségével követhető a kamerázás és irányítható a felvételek készítése, visszajátszása és a LED-ek fényerejének szabályozása n A vizsgálatról készült képek és videófelvételek gombnyomásra azonnal visszanézhetők és USB meghajtóra menthetők n A 10.4"-os TFT LCD színes kijelző optimális lehetőséget nyújt a vizsgálat gyors és egyszerű analizálására n Cserélhető fejes rendszer: Univerzális csatlakozó különböző kamerafejek csatlakoztatására n Önbeálló és mindig állóképet adó mechanikus fejrendszer gyorsabb képbeállást biztosít a digitálisan dolgozó technikákhoz képest n Opcionális Ø 40 mm-es kamera fej a nagy csőátmérőkhöz ROCAM 3 Multimédia kiemelhető konroll panellel Mechanikus önbeálló kamerafej A kontroll panel kezelőgombjai A jeladóval integrált kamerafej helymeghatározása a ROLOC PLUS modullal Kamera fej Ø 30 mm Kamera fej Ø 40 mm Jegyzőkönyv készítő szoftverrel! Jegyzőkönyv készítő szoftver n A vizsgálat alatti egyszerű naplózás a képek és videófelvételek kiegészítésére n Vizsgálatok listázása, automatikusan megjelenített méterszámlálással n Előre betáplált kifejezések a sérülés jelölésére az egységes naplózásért 201

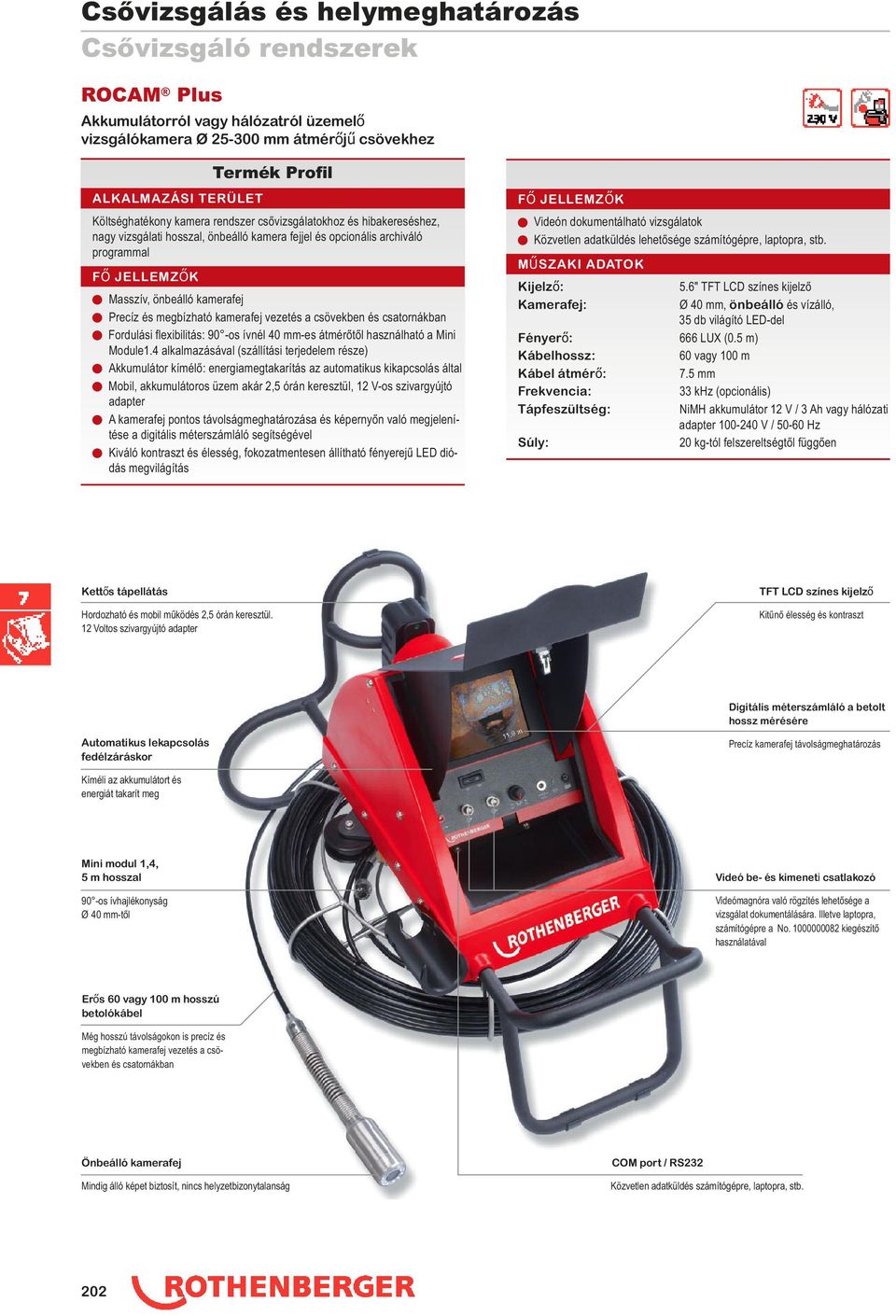

13 ROCAM Plus Akkumulátorról vagy hálózatról üzemelő vizsgálókamera Ø mm átmérőjű csövekhez ALKALMAZÁSI TERÜLET Költséghatékony kamera rendszer csővizsgálatokhoz és hibakereséshez, nagy vizsgálati hosszal, önbeálló kamera fejjel és opcionális archiváló programmal n Masszív, önbeálló kamerafej n Precíz és megbízható kamerafej vezetés a csövekben és csatornákban n Fordulási flexibilitás: 90 -os ívnél 40 mm-es átmérőtől használható a Mini Module1.4 alkalmazásával (szállítási terjedelem része) n Akkumulátor kímélő: energiamegtakarítás az automatikus kikapcsolás által n Mobil, akkumulátoros üzem akár 2,5 órán keresztül, 12 V-os szivargyújtó adapter n A kamerafej pontos távolságmeghatározása és képernyőn való megjelenítése a digitális méterszámláló segítségével n Kiváló kontraszt és élesség, fokozatmentesen állítható fényerejű LED diódás megvilágítás n Videón dokumentálható vizsgálatok n Közvetlen adatküldés lehetősége számítógépre, laptopra, stb. Kijelző: 5.6" TFT LCD színes kijelző Kamerafej: Ø 40 mm, önbeálló és vízálló, 35 db világító LED-del Fényerő: 666 LUX (0.5 m) Kábelhossz: 60 vagy 100 m Kábel átmérő: 7.5 mm Frekvencia: 33 khz (opcionális) Tápfeszültség: NiMH akkumulátor 12 V / 3 Ah vagy hálózati adapter V / Hz Súly: 20 kg-tól felszereltségtől függően Kettős tápellátás Hordozható és mobil működés 2,5 órán keresztül. 12 Voltos szivargyújtó adapter TFT LCD színes kijelző Kitűnő élesség és kontraszt Digitális méterszámláló a betolt hossz mérésére Automatikus lekapcsolás fedélzáráskor Precíz kamerafej távolságmeghatározás Kíméli az akkumulátort és energiát takarít meg Mini modul 1,4, 5 m hosszal 90 -os ívhajlékonyság Ø 40 mm-től Videó be- és kimeneti csatlakozó Videómagnóra való rögzítés lehetősége a vizsgálat dokumentálására. Illetve laptopra, számítógépre a kiegészítő használatával Erős 60 vagy 100 m hosszú betolókábel Még hosszú távolságokon is precíz és megbízható kamerafej vezetés a csövekben és csatornákban Önbeálló kamerafej Mindig álló képet biztosít, nincs helyzetbizonytalanság COM port / RS232 Közvetlen adatküldés számítógépre, laptopra, stb. 202

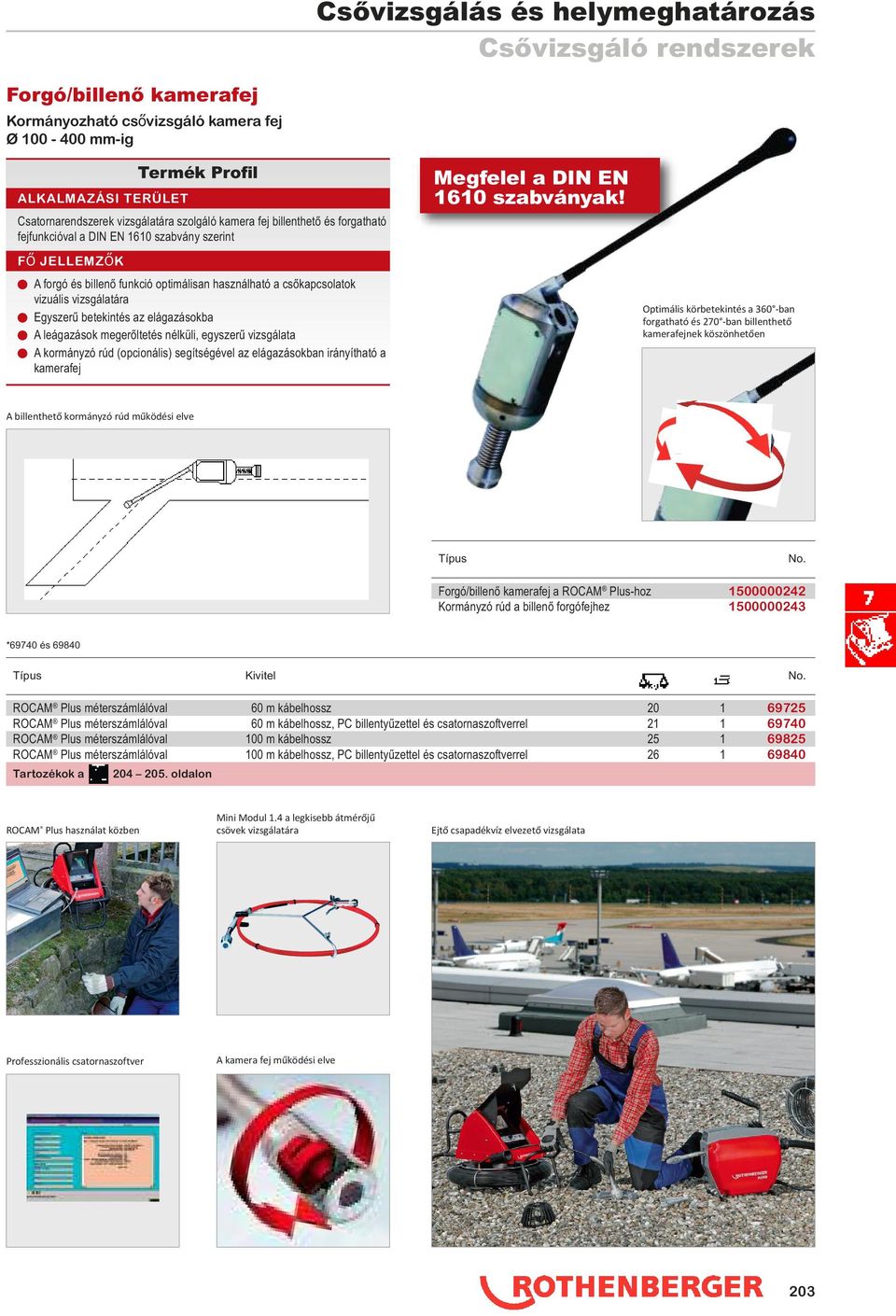

14 Forgó/billenő kamerafej Kormányozható csővizsgáló kamera fej Ø mm-ig ALKALMAZÁSI TERÜLET Csatornarendszerek vizsgálatára szolgáló kamera fej billenthető és forgatható fejfunkcióval a DIN EN 1610 szabvány szerint n A forgó és billenő funkció optimálisan használható a csőkapcsolatok vizuális vizsgálatára n Egyszerű betekintés az elágazásokba n A leágazások megerőltetés nélküli, egyszerű vizsgálata n A kormányzó rúd (opcionális) segítségével az elágazásokban irányítható a kamerafej Megfelel a DIN EN 1610 szabványak! Optimális körbetekintés a 360 -ban forgatható és 270 -ban billenthető kamerafejnek köszönhetően A billenthető kormányzó rúd működési elve Forgó/billenő kamerafej a ROCAM Plus-hoz Kormányzó rúd a billenő forgófejhez *69740 és Kivitel ROCAM Plus méterszámlálóval 60 m kábelhossz ROCAM Plus méterszámlálóval 60 m kábelhossz, PC billentyűzettel és csatornaszoftverrel ROCAM Plus méterszámlálóval 100 m kábelhossz ROCAM Plus méterszámlálóval 100 m kábelhossz, PC billentyűzettel és csatornaszoftverrel Tartozékok a oldalon ROCAM Plus használat közben Mini Modul 1.4 a legkisebb átmérőjű csövek vizsgálatára Ejtő csapadékvíz elvezető vizsgálata Professzionális csatornaszoftver A kamera fej működési elve 203

15 Kellékek a csővizsgáló kamerákhoz ROCAM tartozékok ROCAM Kamera fejek Kiváló minőségű alapanyagokból készült kamerafej professzionális csővizsgálatra Ø mm-ig Kiváló fényerő: n A Ø 30 mm átmérőjű ROCAM kamerafej 25 nagyfényerejű LED-del rendelkezik, amely könnyedén bevilágítja a csővezetékeket Ø 150 mm-ig n A kamerafejek cserélhetőek, akár Ø 40 mm-es kamerafej is alkalmazható a nagyobb átmérőjű csövekhez Nyomásálló csavaros csúszógyűrű csatlakozó: n Nyomásálló csatlakozó (3 bar) a kamera fej és a betolókábel között n Kiváló nyomás- és ütésállósági tulajdonság n Gyors, szerszám nélküli kamera fej csere n Terhelésálló elektromos csatlakozó Nagy hajlékonyságú és ellenálló: n A megfelelő stabilitással rendelkező hajlékony rugó biztosítja a kanyarodóképességet a csövekben, elfordulás 90 -os ívben Ø 70 mm-es csőátmérőtől n 3 bar-ig nyomásálló a rozsdamentes burkolatnak köszönhetően n Karcolás és ütésálló zafír objektív üveg Beépíthető jeladó: n Opcionális 33 khz-es jeladó a kamerafej távolságának meghatározásához (fordulékonyság: 90 -os ívben Ø 70 mm-től). n Kis csőátmérőkben a jeladó használható a kamerafej nélkül is a csővezeték nyomvonalának feltérképezésére, vizsgálati kép nélkül. Kamera fej: Ø 30 mm (standard) 25 világító LED-del Ø 40 mm (opcionális) 36 világító LED-del önbeálló és vízálló Fényerő: 175 LUX (0.5 m), Ø 30 mm kamera fejnél 666 LUX (0.5 m), Ø 40 mm kamera fejnél Mindig álló képet ad! Zafír üveg Karcolás és ütésálló a hosszú élettartamért és a professzionális felhasználásért Csavaros csúszógyűrű csatlakozó Nyomásálló, tartós csatlakozó, terhelésálló elektromos körérintkezővel Rozsdamentes acél burkolat Robosztus, tartós és nyomásálló (3 bar) Flexibilis rugó Kanyarodóképesség 90 -os ívben Ø 70 mm-től Nagyteljesítményű LED világítás Nagyteljesítményű LED világítás Ø 300 mm-es csőátmérőig Kamera fej Ø 30 mm Kamera fej Ø 40 mm Kiváló fényerő Nyomásálló, csavaros csúszógyűrű csatlakozó Nagy flexibilitás és hosszú élettartam Beépíthető jeladó 204

16 ROCAM tartozékok Csővizsgálás és helymeghatározás Kellékek a csővizsgáló kamerákhoz Vezetőszánok Ajánlott alkalmazás 30 m vizsgálati távolság felett ALKALMAZÁSI TERÜLET RS40/150 vezetőszán a Ø mm-es csövekhez RS40/200 vezetőszán a Ø mm-es csövekhez n Optimalizált látótér a csövekben n Kisebb tolási ellenállás a gumírozott kereknek köszönhetően Vezetőgolyók a ROCAM 3 Multimédia és a ROCAM Plus kamerákhoz A kamerafej csőközpontban tartásához, a jobb látótérért és megvilágításért ALKALMAZÁSI TERÜLET Vezetőgolyók a Ø mm-es csőátmérőkhöz Kefés vezetőkkel kombinált vezetőgolyók a Ø mm-es csőátmérőkhöz n Optimalizált látótér a csőben a központban tartásnak köszönhetően n Nem rakódik le kosz a kameralencsére / Ø 40 mm-es kamerafejhez: Vezetőszán RS40/ Vezetőszán RS40/ Ø 30 mm-es kamerafejhez: Vezetőgolyó Ø 150 mm-hez Ø 40 mm-es kamerafejhez: Vezetőgolyó Ø 70 mm-hez Vezetőgolyó Ø 70 mm-hez, meghosszabbított Kefés fejvezető A látótér növelésére az Ø mm csövekben ALAKALMAZÁSI TARTOMÁNY Ø 100-as kefés fejvezető a mm átmérőjű csövekhez Ø 150-es kefés fejvezető a mm átmérőjű csövekhez n Optimalizált látótér a csőben a központban tartásnak köszönhetően n Nem rakódik le kosz a kameralencsére n Jó fordulékonyság a kefe rugalmasságának köszönhetően Akkumulátor és töltő a ROCAM 3 Multimédiához és ROCAM Plus-hoz n Tartalék akkumulátor a mobil használati idő meghosszabbítására n Patent szerkezettel rögzített akkumulátor a véletlen kiesés megelőzésére n Külső akkumulátor töltő, az akkumulátor független töltése, magasabb mobilitás Akkumulátor: Működési idő: Töltő / töltési idő: 12 V / 3 vagy 6 Ah NiMh max. 2.5 óra 12 V / óra Kefés fejvezető a spirál végére Kefés fejvezető a kamera elejére *a vezetőgolyóval használható Kefés fejvezető Ø 100* Kefés fejvezető Ø 150* ROCAM Plus NiMH akkumulátor 12 V / 3 Ah ROCAM Plus töltő 12 V ROCAM 3 M. NiMH akkumulátor 12 V / 6 Ah
