1 ROSCOPE i2000 Moduláris kamerarendszerek csövek és üregek vizsgálatára. Csővizsgálás és helymeghatározás Csővizsgáló kamerák rendszeráttekintése FŐ JELLEMZŐK Fényképek és videófelvételek egyszerű tárolása az SD memóriakártyán Különböző csőméretekhez különféle modulok alkalmazási lehetősége A kamerafej és a kamera egység vízálló az IP 68, illetve az IP 65-ös érintésvédelmi szabályzat szerint A TEC és a Pipe 25/16 modulok önbeálló kamerafejjel rendelkeznek A ROLOC PLUS modullal a kamerafejek helye pontosan meghatárzoható Headset csatlakoztatási lehetőség a felvételek hangalámondásához Melyik ROSCOPE rendszer milyen alkalmazáshoz használható? TEC modul Kábelhossz / hatótáv: 0,9 m Munkatartomány: üreges helyekre Pipe 25/16 modul Kábelhossz / hatótáv: 16 m Munkatartomány: Ø 100 mm-ig ROLOC PLUS kereső szonda hely, mélység és nyomvonal meghatározáshoz ROSCAN 150 hőkamera szivárgások és padlófűtés hibáinak kimutatásához ROCAM Kamera csövek vizsgálatára FŐ JELLEMZŐK Professzionális dokumentálás a kamera szoftvernek és az adatrögzítőnek köszönhetően Önbeálló kamerafej - mindig álló képet ad Fotók és videófelvételek rögzítése Azonnal munkára kész, nincs szükség a kábeldob kiszerelésére Különböző csőátmérőkhöz használható ROCAM 3 Multimedia beépített jeladóval a kamerafej pontos helymeghatározásához ROCAM 3 Multimédia Kábelhossz / hatótáv: 30 m Munkatartomány: Ø 150 mm-ig (*Opcionálisan felszerelhető az SL-40 kamerafejjel, így Ø 300 mm-ig használható) ROCAM 3 Multimédia kivehető kezelőegységgel 31

alkalmazási lehetősége A kamerafej és a kamera egység vízálló az IP 68, illetve az IP 65-ös érintésvédelmi szabályzat szerint A TEC és a Pipe 25/16 modulok önbeálló kamerafejjel rendelkeznek A ROLOC

2 ROSCOPE i2000 App Applikáció okostelefonhoz és tablethez a felvett képadatok szerkesztésére és továbbküldésére ROSCOPE i2000-hez ios & Android alkalmazások ingyen letölthetők - vevő lehetővé teszi a videó továbbítást ROSCOPE i2000-ről mobil eszközökre Beépített feldolgozási funkció a vizsgált cső hibák jelölésére és elnevezésére A ROSCOPE i2000 készüléken tárolt képek szinkronizálására a későbbi feldolgozáshoz A szerkesztett képek közvetlenül a helyszínről küldhetők Továbbítás mobil eszközre Munka a ROSCOPE i2000 App-pal ÚJ! ROSCOPE i2000 Modul TEC Die MULTIFUNCTION Technologie verbindet Inspektionstechnik und Ortungstechnologie in einem Gerät Felhasználóbarát érintőképernyő és egyszerű menüvezérlés Önbeálló kamerafej A vizsgálat során készített kép (JPEG) és videó (AVI) felvétel rögzítése és visszajátszása Vízálló kamerafej az IP 68-as érintésvédelmi szabvány szerint Videoformátum: Képformátum: Adatátvitel: Tápellátás: Adattárolás: AVI JPEG, 640 x 480 Pixel Mini-USB, AV-Out, SD-Card Slot Li-Ionen Akku 3,7 V / 5,2 Ah SD-Karte (4 GB) A készlet tartalma: ROSCOPE i2000 Modul TEC (No ): ROSCOPE i2000 alapkészülék,tec Modul, SD-kártya (4 GB), töltő, műanyag koffer ROSCOPE i2000 Modul TEC No , ,- ROSCOPE i2000 Modul ROSCAN 150 Hőképes kamera szivárgáskereséshez Overlay technológia a szivárgások pontos helymeghatározása érdekében Nagyon nagy mérési pontosság a -20 C C méréstartományban 3,5" érintőképernyő az egyszerű és intuitív kezelés érdekében -átvitel mobil végponti készülékekre Fotók (jpeg) és videofelvételek (avi) készítése Szóbeli megjegyzések felvétele és lejátszása Mentés belső SD-kártyára Overlay technika: A valós kép és a hőkép átfedése az informatív elemzés érdekében Szabadalommal védett* IR Pixel: 32 x 31 Képfelbontás: 640 x 480 pixel Kijelző mérete: 23,8 x 23,1 mm Tárgy hőmérséklettartománya: -20 C C NETD: 160 mk Képfrekvencia: 9 Hz Optimális fókusztávolság: 2 m ÚJ! Moduláris felépítés ROSCOPE 1000 és Roscope i2000 készülékhez Hidraulikus kiegyenlítés a fűtés hatékonyságának szemléltetése ROSCOPE 1000 és Roscope i2000 készülékhez! ROSCAN 150 modul No ROSCOPE i2000 ROSCAN 150 modul + Modul TEC No , , , ,- 32 *Szabadalom száma: DE A1

feldolgozáshoz A szerkesztett képek közvetlenül a helyszínről küldhetők Továbbítás mobil eszközre Munka a ROSCOPE i2000 App-pal ÚJ!

3 ROSCOPE i2000 Modul 25/16 Nagyteljesítményű kamera csövek vizsgálatára ø 50 mm-től 100 mm-ig. Integrált jaladóval, melynek segítségével precízen meghatározható a kamerafej helyzete A vizsgálatnál készíthető kép (JPEG) és videó (AVI) felvétel rögzítése és visszajátszása Extrém flexibilis kamerafej a 50 mm átmérőjű és az fölötti 90 -os ívekhez Vezetőgolyóval használható Ø 100 mm-ig Önbeálló kamerafej - mindig álló képet ad Integrált jeladó a kamerafej precíz meghatározására A ROSCOPE 1000 alapgép a ROLOC PLUS helymeghatározó modul vezérlőkészülékeként is használható 640 x 480 Pixeles képfelbontás (JPEG) -vevő Egyszerű adatátvitel mobil eszközre A kamerafej egyszerű helymeghatározása az integrált jeladóval! Vezetőgolyó Mosdóbekötés vizsgálat Esővízvezeték vizsgálat Szabadalommal védett* Szállítási terjedelem ROSCOPE i2000 és Pipe 25/16 készlet (No ): ROSCOPE i2000 alapkészülék, Pipe 25/16 modul, TEC modul, akkumulátor, töltő, műanyag hordtáska ROSCOPE i2000 Modul 25/16 + Modul TEC No Modul 25/16 No Vezetőgolyó Modul 25/16 és 25/22-hez No , , , , , ,- ROSCOPE i2000 ROLOC PLUS modullal Egyszerűen használható cső illetve kamerafej helymeghatározó készülék. Elérhető kompletten a ROSCOPE i2000 készülékkel együtt és önállóan, kiegészítő modulként Hajszálpontos szonda helymeghatározás Precíz mélységmeghatározás Különböző választható frekvenciák Egyszerű és világos menüfelépítés lépésről lépésre vezet a teljes helymeghatározó folyamaton keresztül A teleszkóp funkció egyszerűbbé teszi a szállítást Frekvenciák: 512 és 640 Hz, 33 kh aktív 50/60 Hz passzív Tápellátás: Li-Ionen Akku 3,7 V / 5,2 Ah Méretek: 95 x 32 x 30 cm (működési méret) 67 x 32 x 9 cm (szállítási méret) Súly: 1,4 kg Célpont a mérőiránytól jobbra helyezkedik el A mérőirányt jobbra kell korrigálni Mélységmérés gombnyomásra Egyszerű menüvezérlés Lépésről lépésre vezet a célpozícióba Teleszkópfunkció A könnyű szállíthatóságért Multifrekvenciás A legtöbb általánosan használt kamerafej helymeghatározására Mélységmérés A jeladó helyzetének hajszálpontos meghatározása Szállítási terjedelem ROSCOPE i ROLOC PLUS klt. (No ): ROSCOPE i2000 alap készülék, ROLOC PLUS modul, TEC modul, akkumulátor, töltő, műanyag hordtáska 3-in-1-készlet tartalma (No ): Modul 25/16 (No ), ROSCOPE i2000 SetTEC (No ), Modul ROLOC PLUS (No ) 4-in1-készlet tartalma (No ): Modul 25/16 (No ), ROSCOPE i2000 TEC készlet (No ), Modul ROLOC PLUS (No ), Modul ROSCAN 150 (No ) ROSCOPE i2000 Modul ROLOC PLUS No Modul ROLOC PLUS No ROSCOPE i in-1 No ROSCOPE i in-1 No , , , , , , , ,- *Szabadalom.: DE A1 33

kamerafej a 50 mm átmérőjű és az fölötti 90 -os ívekhez Vezetőgolyóval használható Ø 100 mm-ig Önbeálló kamerafej - mindig álló képet ad Integrált jeladó a kamerafej precíz meghatározására A ROSCOPE

4 ROCAM 3 Multimedia Vizsgálókamera csövekhez Ø mm-ig és/vagy Ø mm-ig. Integrált jeladóval a kamerafej pontos helymeghatározásához Kiemelhető monitor egység a szűk helyeken végzett munkákhoz Képek és videófelvételek készítése Jegyzőkönyvező funkció Adatbeírás billentyűzettel A vizsgálat hangalámondásának lehetősége 4x-es zoomolási lehetőség A kamerafej pontos távolságmeghatározása a kijelzőn megjelenített méterszámláló funkcióval Kamerafej: Fényerő: Kábelhossz: Kábel átmérő: Tápellátás: Súly: 10,4 TFT-LCD színes kijelző, kiemelhető Ø 30 mm (standard) 25 db világító LED-del, Ø 40 mm (opcionális) 36 db világító LED-del, önbeálló és vízálló 175 LUX (0,5 m), Kamerafej Ø 30 mm 666 LUX (0,5 m), Kamerafej Ø 40 mm 30 m 7 mm NiMh-Akku 12 V / 6 Ah 18 kg Fröccsenő víz elleni védelem (IP54) Nedves, koszos környezetben való használathoz és a könnyű és gyors tisztításhoz Vizsgálat közben kiváló képminőség a 10,4"-s monitoron Erős betolókábel Ø 7 mm, 30 m hossz Precíz és megbízható kameravezetés a csatornákban és a csövekben Kiemelhető kezelőegység 10,4 TFT-LCD színes kijelzővel Egyszerű használat a nehezenhozzáférhető helyeken Fénykép és video felvéltel A vizsgálati dokumentumot közvetlenül USB-re menti Digitális méterszámláló a betolt hossz mérésére A kamerafej betolási távolságának precíz megjelenítése Integrált jeladó A kamerafej helyének precíz meghatározásához Cserélhető fejes rendszer Univerzális csatlakokozó akülönböző kamerafejek csatlakoztatásához Leszerelhető jeladó A piacon kapható legnagyobb kameramonitor A készlet tartalma: ROCAM 3 Multimedia Ø 30mm vagy Ø 40mm-s kamerafejjel, 33kHz-s jeladó, vizsgáló adapter kamerafejhez, vezető golyó kamerafejhez, USB memória Nettó ár Bruttó ár/ft ROCAM 3 Multimedia Ø 30 mm No ROCAM 3 Multimedia Ø 40 mm No , , , ,- 34

billentyűzettel A vizsgálat hangalámondásának lehetősége 4x-es zoomolási lehetőség A kamerafej pontos távolságmeghatározása a kijelzőn megjelenített méterszámláló funkcióval Kamerafej: Fényerő:

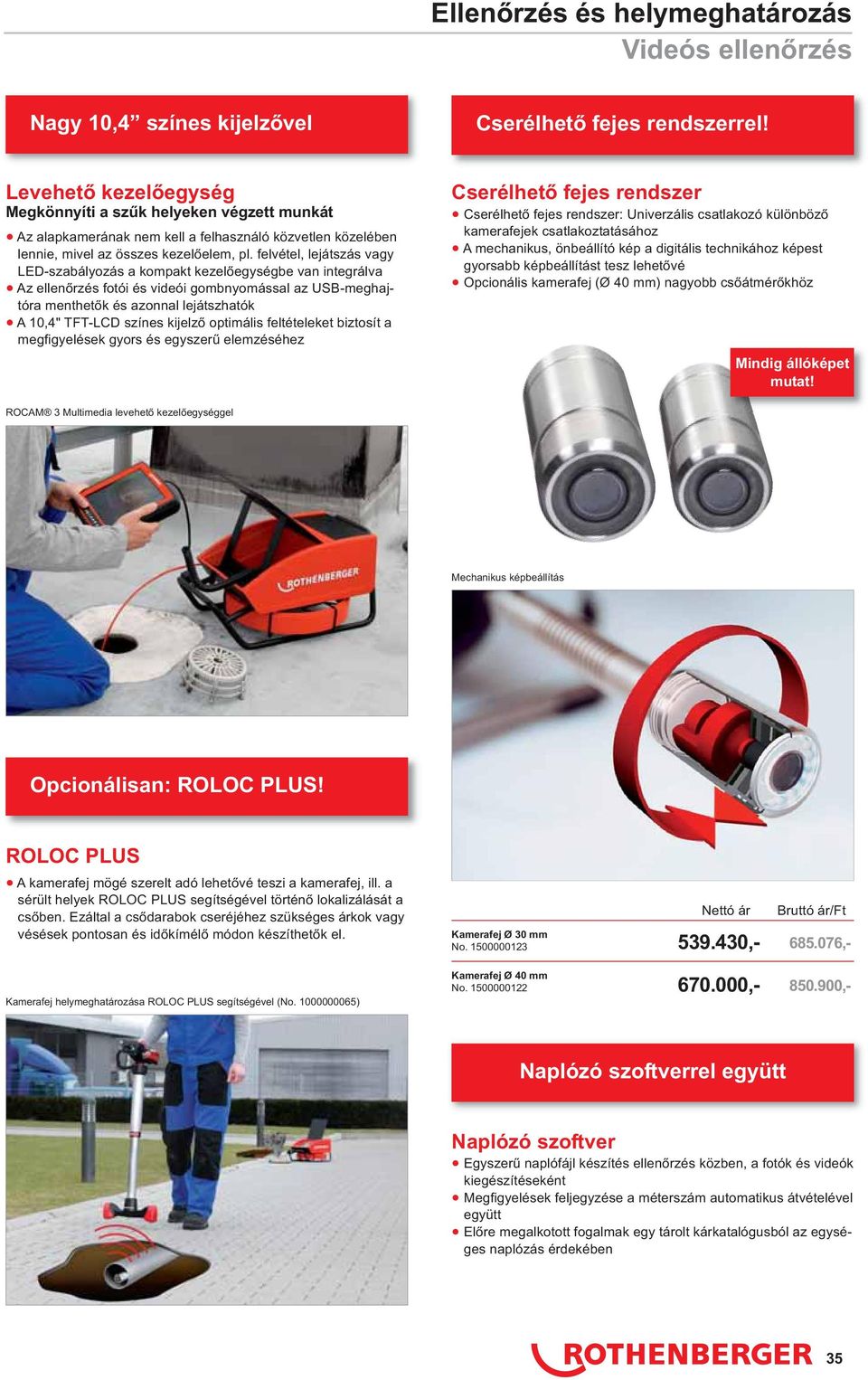

5 Ellenőrzés és helymeghatározás Videós ellenőrzés Nagy 10,4 színes kijelzővel Cserélhető fejes rendszerrel! Levehető kezelőegység Megkönnyíti a szűk helyeken végzett munkát Az alapkamerának nem kell a felhasználó közvetlen közelében lennie, mivel az összes kezelőelem, pl. felvétel, lejátszás vagy LED-szabályozás a kompakt kezelőegységbe van integrálva Az ellenőrzés fotói és videói gombnyomással az USB-meghajtóra menthetők és azonnal lejátszhatók A 10,4" TFT-LCD színes kijelző optimális feltételeket biztosít a megfigyelések gyors és egyszerű elemzéséhez Cserélhető fejes rendszer Cserélhető fejes rendszer: Univerzális csatlakozó különböző kamerafejek csatlakoztatásához A mechanikus, önbeállító kép a digitális technikához képest gyorsabb képbeállítást tesz lehetővé Opcionális kamerafej (Ø 40 mm) nagyobb csőátmérőkhöz Mindig állóképet mutat! ROCAM 3 Multimedia levehető kezelőegységgel Mechanikus képbeállítás Opcionálisan: ROLOC PLUS! ROLOC PLUS A kamerafej mögé szerelt adó lehetővé teszi a kamerafej, ill. a sérült helyek ROLOC PLUS segítségével történő lokalizálását a csőben. Ezáltal a csődarabok cseréjéhez szükséges árkok vagy vésések pontosan és időkímélő módon készíthetők el. Kamerafej helymeghatározása ROLOC PLUS segítségével (No ) Kamerafej Ø 30 mm No Kamerafej Ø 40 mm No , , , ,- Naplózó szoftverrel együtt Naplózó szoftver Egyszerű naplófájl készítés ellenőrzés közben, a fotók és videók kiegészítéseként Megfigyelések feljegyzése a méterszám automatikus átvételével együtt Előre megalkotott fogalmak egy tárolt kárkatalógusból az egységes naplózás érdekében 35

felvétel, lejátszás vagy LED-szabályozás a kompakt kezelőegységbe van integrálva Az ellenőrzés fotói és videói gombnyomással az USB-meghajtóra menthetők és azonnal lejátszhatók A 10,4" TFT-LCD színes
