TM1600/MA61 Megszakító analizátor rendszer

Átírás

1 TM1600/MA61 Megszakító analizátor rendszer A TM1600 megszakító analizátor rendszer a megszakító idzít ciklusát méri. Az idcsatornák a f érintkezk, az ellenállás érintkezk és segédérintkezk zárását és nyitását regisztrálják. Mivel az idcsatornák függetlenek egymástól, az ellenállás érintkezk és a soros kapcsolású megszakító kamrák mérése lekapcsolás nélkül is elvégezhet. Az impulzusok közötti késleltetési id a beállító tárcsával határozható meg. A megszakító mködtet egység tekercs áramok vizsgálatára alkalmas 25 A-ig. A kapott id értékek pontosan arra a pillanatra vonatkoznak, amikor a tekercsre feszültséget adtunk, a beépített nyomtató pedig közvetlenül a mérést követen kinyomtatja az eredményeket. A TM1600 a felhasználó igényei szerint legfeljebb 24 idmér csatornával látható el. Ha 24- nél több csatornára van szükség, akkor egy vagy több egység összekapcsolható, miáltal korlátlan számú mércsatornát nyerhetünk. A moduláris felépítés következtében a rendszer könnyen kombinálható az MA61 mozgás analizátorral. A TM1600 képes együttmködni személyi számítógéppel, valamint a CABA Win megszakító elemz szoftverrel. Az analizátorral kiszerelt megszakítók vizsgálhatók vagy on-line vizsgálatok végezhetk. A mszer súlya teljes felszerelésben mindössze 12 kg (26,5 font). 1

2 MA61 MOZGÁS ANALIZÁTOR Az MA61 mozgás analizátor a TM1600 kiváló kiegészít mszere. Az oszcilloszkóp egyszer leolvashatóságát kombinálja a számítógépes mérés extra pontosságával és a számítógéppel feldolgozott mérési adatokkal. A beépített kijelzn keresztül történ menüvezérlés gomb kiválasztás a kezelést egyszervé és könnyvé teszi. Az MA61 legfeljebb 6 analóg csatornával szerelhet fel és a nagyfeszültség megszakító vizsgálatok esetén könnyen illeszthet a különféle mérési körülményekhez. Képes mérni és kiértékelni a kontaktus mozgási útját, ill. azt a sebességet, amellyel a megszakító érintkezi mködnek, valamint a mködtet tekercsben folyó áramot. Képes mérni továbbá a dinamikus ellenállást (DRM), feszültséget, nyomást, vibrációs jeleket és egyéb analóg mennyiséget. A mérést követen az MA61 elvégzi a szükséges számításokat és az eredményeket mind diagram, mind táblázatos formában kinyomtatja a csatlakoztatott nyomtató (A4 papír formátum) vagy a TM1600 beépített nagysebesség nyomtatója segítségével. Ezen felül az egyes görbe szakaszok közelebbi vizsgálat céljára kinagyíthatók. Az MA61 akkumulátor táplálású memóriával rendelkezik, amely késbbi feldolgozáshoz legfeljebb tíz mérés adatait tárolja. A TM1600 MSZAKI ADATAI Maximális konfiguráció: 24 idmér csatorna (6 idmér modul) vagy 16 idmér csatorna és hat analóg csatorna (4 idmér modul és egy MA61). IDMÉRÉS Tartomány 0-6,5 s (200 s-ig CABA-val) Felbontás 0,1 ms Pontosság a kinyomtatott érték 0,01 %-a ± 0,1 ms Indítási id mérése Automatikus a.) ha a megszakítót a TM1600-ról mködtetjük, b.) ha a trigger bemenetet küls esemény hozza mködésbe vagy c.) opcionálisan, ha bármely idmér csatorna státusza megváltozik. Trigger bemenet: Független feszültség bemenetek saját feszültség forrással. A mérés akkor indul, amikor a feszültséget érzékel vagy a kontaktus záródik. Az idmér csatornáéval azonos adatok, ha kontaktus mérési állapotban vagy feszültség detektálási állapotban vagyunk. Trigger kimenet Zárási kapacitás 1 A-ig MEGSZAKÍTÓ MKÖDÉS Kontaktus funkciók Két független kontaktus funkció Kontaktus tulajdonságok Pattogásmentes zárás. Zárási id < 0,1 ms Szekvenciák C, O, C-O, O-C, O-C-O Nyitó/záró kapacitás 25 A, 250 V (AC vagy DC) kontaktus funkciónként Megszakító mvelet indítása: Helyileg forgó kapcsolóval vagy távolról záró érintkezvel az opto leválasztott indító bemenetrl. Ideltérés a vezérl impulzus és az idzít indítás között Kisebb, mint 0,1 ms Impulzus késleltetés 10 ms-os lépésekben állítható NYOMTATÁS Nyomtatás típusai Számos grafikus és numerikus nyomtatási formátum áll rendelkezésre. A nyomtatás angol, német, francia, spanyol, olasz, svéd és finn nyelven történhet. Nyomtató Fix fejes termikus nyomtató. Grafikus felbontás 6 pont/mm (150 dpi) Papír szélesség 114 mm (4,5") TELJESÍTMÉNY KÖVETELMÉNYEK Hálózati üzem V vagy V DC (automatikus beállítás) Akkumulátoros üzem Beépített akkumulátor automatikus töltvel. Töltési id teljes feltöltéshez 10 óra Akkumulátoros üzemid Normál használat esetén tipikusan 1 óra. 2

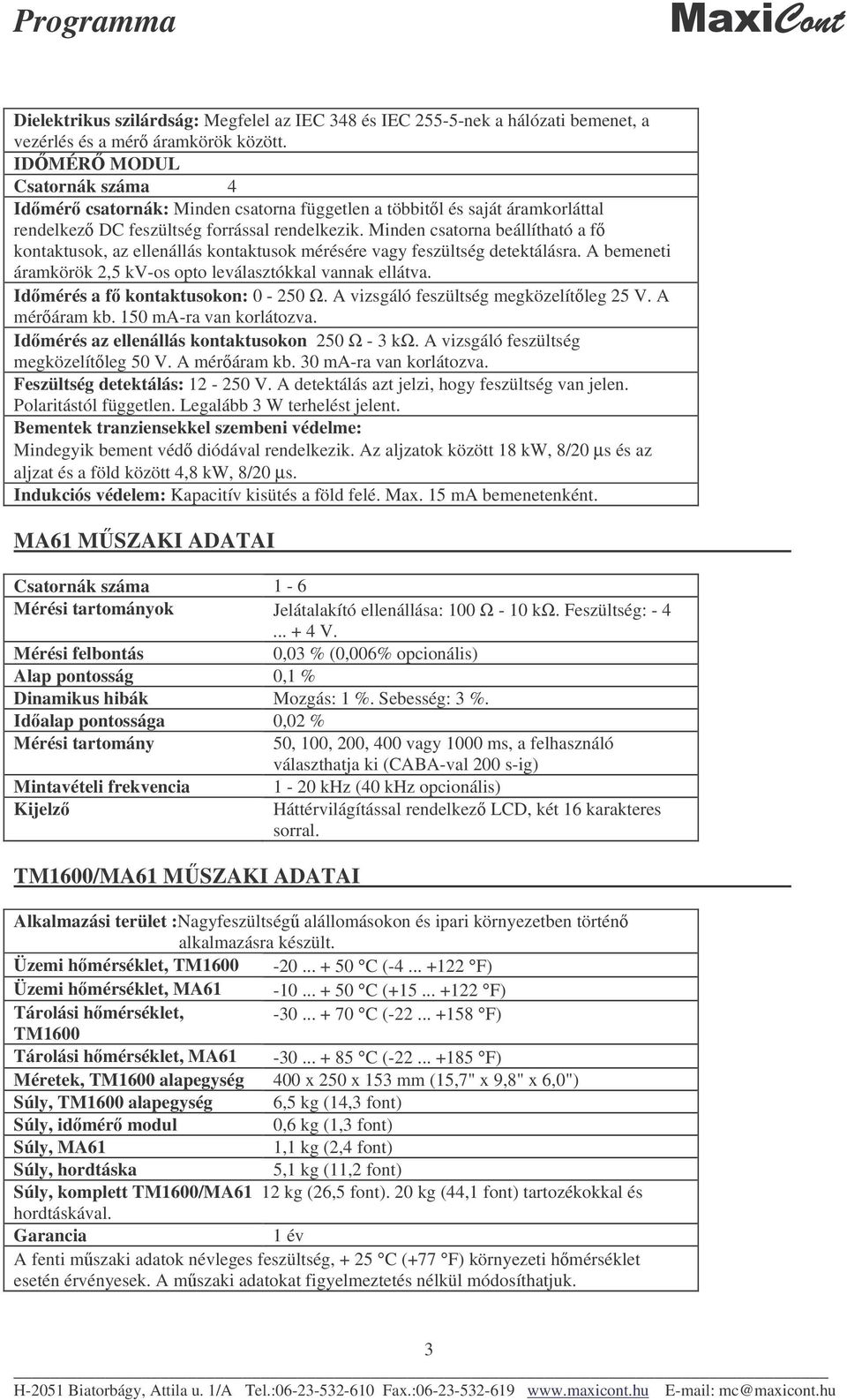

3 Dielektrikus szilárdság: Megfelel az IEC 348 és IEC nek a hálózati bemenet, a vezérlés és a mér áramkörök között. IDMÉR MODUL Csatornák száma 4 Idmér csatornák: Minden csatorna független a többitl és saját áramkorláttal rendelkez DC feszültség forrással rendelkezik. Minden csatorna beállítható a f kontaktusok, az ellenállás kontaktusok mérésére vagy feszültség detektálásra. A bemeneti áramkörök 2,5 kv-os opto leválasztókkal vannak ellátva. Idmérés a f kontaktusokon: Ω. A vizsgáló feszültség megközelítleg 25 V. A méráram kb. 150 ma-ra van korlátozva. Idmérés az ellenállás kontaktusokon 250 Ω - 3 kω. A vizsgáló feszültség megközelítleg 50 V. A méráram kb. 30 ma-ra van korlátozva. Feszültség detektálás: V. A detektálás azt jelzi, hogy feszültség van jelen. Polaritástól független. Legalább 3 W terhelést jelent. Bementek tranziensekkel szembeni védelme: Mindegyik bement véd diódával rendelkezik. Az aljzatok között 18 kw, 8/20 µs és az aljzat és a föld között 4,8 kw, 8/20 µs. Indukciós védelem: Kapacitív kisütés a föld felé. Max. 15 ma bemenetenként. MA61 MSZAKI ADATAI Csatornák száma 1-6 Mérési tartományok Jelátalakító ellenállása: 100 Ω - 10 kω. Feszültség: V. Mérési felbontás 0,03 % (0,006% opcionális) Alap pontosság 0,1 % Dinamikus hibák Mozgás: 1 %. Sebesség: 3 %. Idalap pontossága 0,02 % Mérési tartomány 50, 100, 200, 400 vagy 1000 ms, a felhasználó választhatja ki (CABA-val 200 s-ig) Mintavételi frekvencia Kijelz TM1600/MA61 MSZAKI ADATAI 1-20 khz (40 khz opcionális) Háttérvilágítással rendelkez LCD, két 16 karakteres sorral. Alkalmazási terület :Nagyfeszültség alállomásokon és ipari környezetben történ alkalmazásra készült. Üzemi hmérséklet, TM C ( F) Üzemi hmérséklet, MA C ( F) Tárolási hmérséklet, C ( F) TM1600 Tárolási hmérséklet, MA C ( F) Méretek, TM1600 alapegység 400 x 250 x 153 mm (15,7" x 9,8" x 6,0") Súly, TM1600 alapegység 6,5 kg (14,3 font) Súly, idmér modul 0,6 kg (1,3 font) Súly, MA61 1,1 kg (2,4 font) Súly, hordtáska 5,1 kg (11,2 font) Súly, komplett TM1600/MA61 12 kg (26,5 font). 20 kg (44,1 font) tartozékokkal és hordtáskával. Garancia 1 év A fenti mszaki adatok névleges feszültség, + 25 C (+77 F) környezeti hmérséklet esetén érvényesek. A mszaki adatokat figyelmeztetés nélkül módosíthatjuk. 3

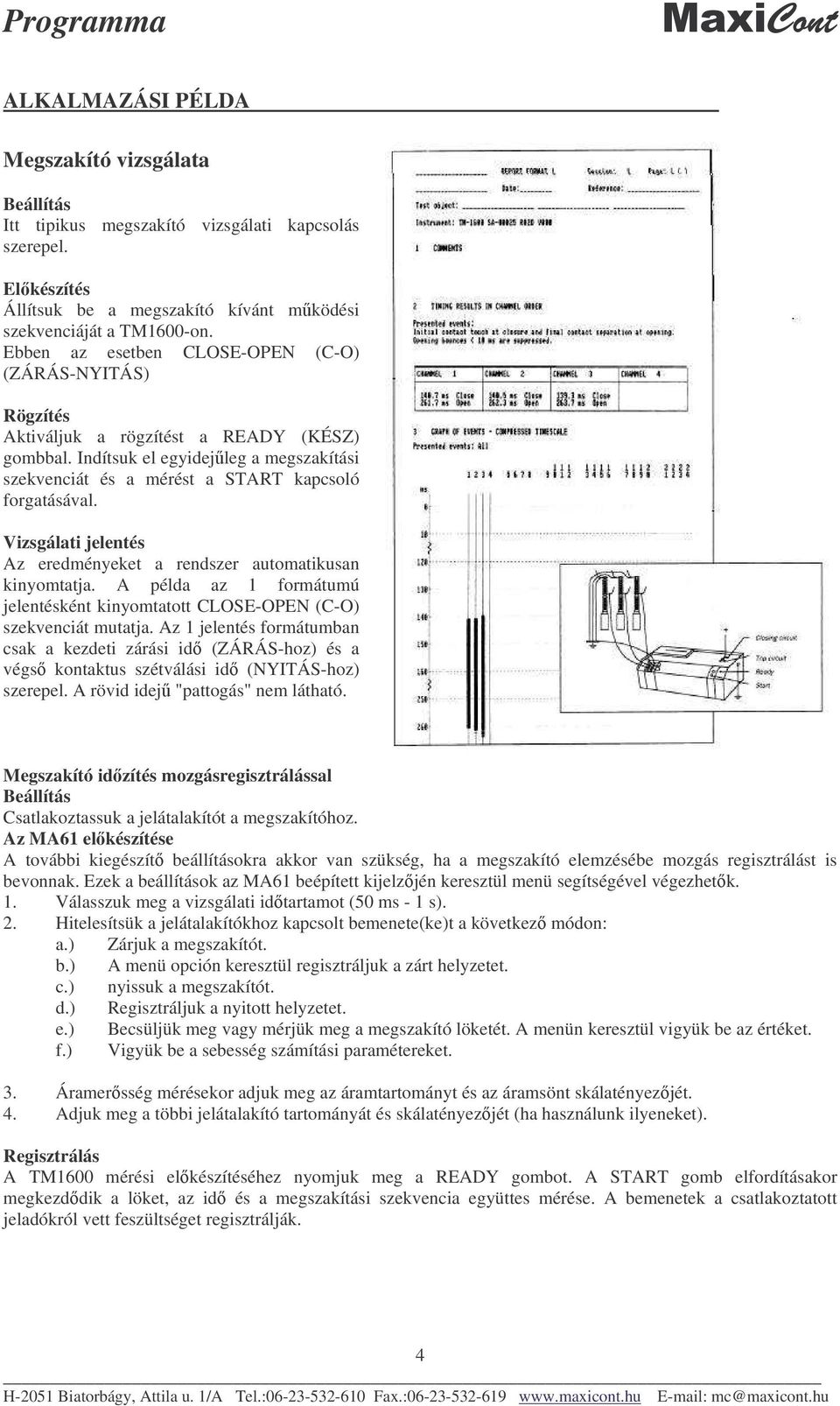

4 ALKALMAZÁSI PÉLDA Megszakító vizsgálata Beállítás Itt tipikus megszakító vizsgálati kapcsolás szerepel. Elkészítés Állítsuk be a megszakító kívánt mködési szekvenciáját a TM1600-on. Ebben az esetben CLOSE-OPEN (C-O) (ZÁRÁS-NYITÁS) Rögzítés Aktiváljuk a rögzítést a READY (KÉSZ) gombbal. Indítsuk el egyidejleg a megszakítási szekvenciát és a mérést a START kapcsoló forgatásával. Vizsgálati jelentés Az eredményeket a rendszer automatikusan kinyomtatja. A példa az 1 formátumú jelentésként kinyomtatott CLOSE-OPEN (C-O) szekvenciát mutatja. Az 1 jelentés formátumban csak a kezdeti zárási id (ZÁRÁS-hoz) és a végs kontaktus szétválási id (NYITÁS-hoz) szerepel. A rövid idej "pattogás" nem látható. Megszakító idzítés mozgásregisztrálással Beállítás Csatlakoztassuk a jelátalakítót a megszakítóhoz. Az MA61 elkészítése A további kiegészít beállításokra akkor van szükség, ha a megszakító elemzésébe mozgás regisztrálást is bevonnak. Ezek a beállítások az MA61 beépített kijelzjén keresztül menü segítségével végezhetk. 1. Válasszuk meg a vizsgálati idtartamot (50 ms - 1 s). 2. Hitelesítsük a jelátalakítókhoz kapcsolt bemenete(ke)t a következ módon: a.) Zárjuk a megszakítót. b.) A menü opción keresztül regisztráljuk a zárt helyzetet. c.) nyissuk a megszakítót. d.) Regisztráljuk a nyitott helyzetet. e.) Becsüljük meg vagy mérjük meg a megszakító löketét. A menün keresztül vigyük be az értéket. f.) Vigyük be a sebesség számítási paramétereket. 3. Áramersség mérésekor adjuk meg az áramtartományt és az áramsönt skálatényezjét. 4. Adjuk meg a többi jelátalakító tartományát és skálatényezjét (ha használunk ilyeneket). Regisztrálás A TM1600 mérési elkészítéséhez nyomjuk meg a READY gombot. A START gomb elfordításakor megkezddik a löket, az id és a megszakítási szekvencia együttes mérése. A bemenetek a csatlakoztatott jeladókról vett feszültséget regisztrálják. 4

5 Vizsgálati jelentés A mozgásregisztrálás mind görbéket, mind táblázatot tartalmaz. A táblázat a számított megszakító paramétereket mutatja, úm. zárási sebesség, nyitási sebesség, túlfutás és behatolás. A diagram egy vagy több id/amplitúdó görbéket és számított megszakító paramétereket mutatja. Az idtengely skálatényezje változtatható, így gyors áttekintés nyerhet vagy az adott diagram részlet kinagyítható. A görbe diagramban elfoglalt helyzete és az amplitúdó skálatényezje a rendelkezésre álló tér optimális kihasználása érdekében szintén változtatható. A csillapítás és a sebesség változása a zárási és nyitási idknél az egyes mozgás monitorozási csatornákról nyert sebesség görbén tanulmányozható. A felhasználó által bevitt A mérés kezdetének címsor információ dátuma és ideje Mérés száma Digitális nyomtatás Beállítások a sebesség számításához 1. Számított megszakító 2. paraméterek Záró impulzus F kontaktusok Indító impulzus Kioldó áramkör segédkontaktusa Záró áramkör Segédkontaktusa Beállítások a regisztráláshoz 2. Beállítások a nyomtatáshoz 3. Nyomtatás a beépített nyomtatóval. Kétszeres méretre nagyítható vagy a normál teljes méret, 10 mm osztású nyomtatáshoz küls nyomtató használható. (Kézi kiértékeléskor hasznos). 5

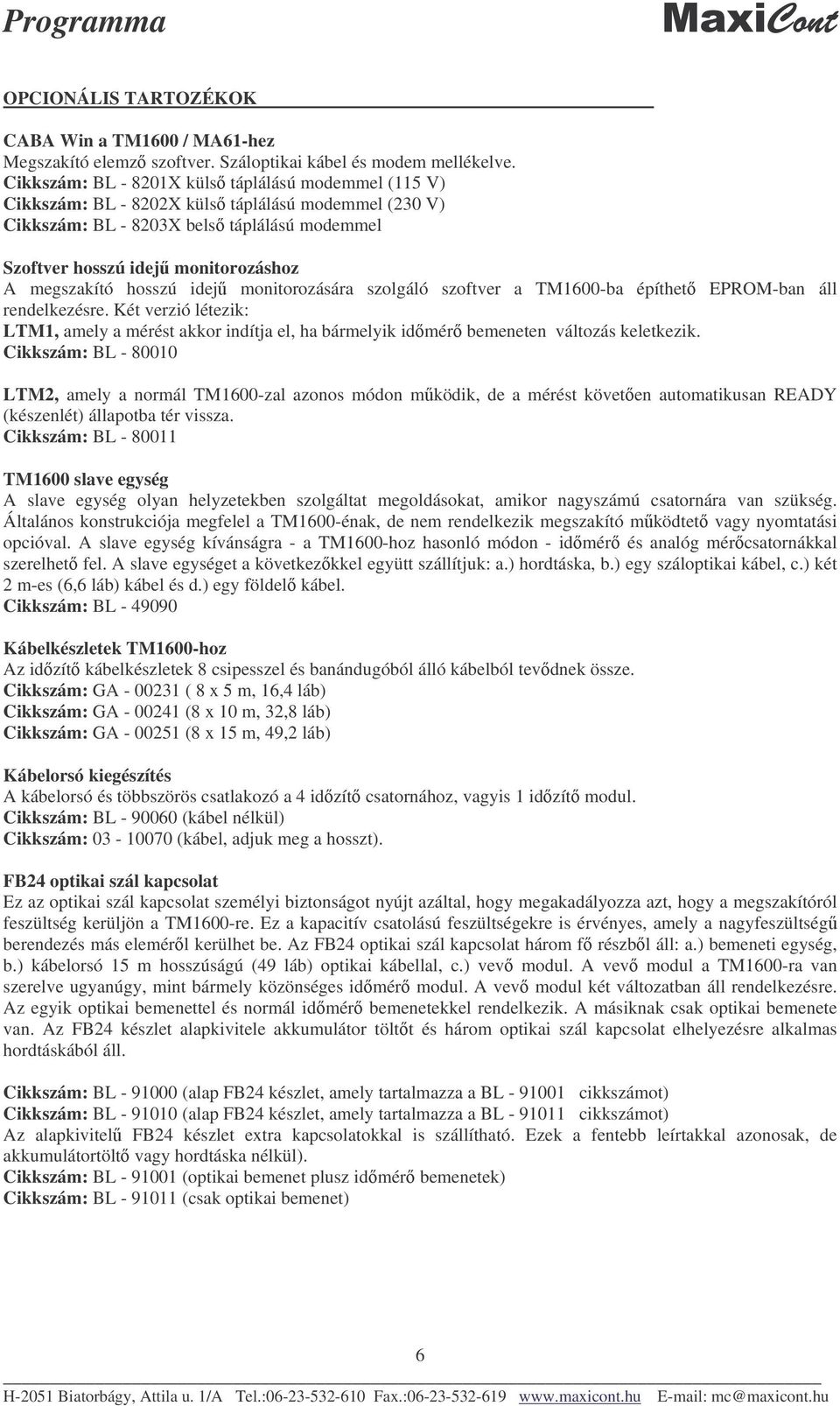

6 OPCIONÁLIS TARTOZÉKOK CABA Win a TM1600 / MA61-hez Megszakító elemz szoftver. Száloptikai kábel és modem mellékelve. Cikkszám: BL X küls táplálású modemmel (115 V) Cikkszám: BL X küls táplálású modemmel (230 V) Cikkszám: BL X bels táplálású modemmel Szoftver hosszú idej monitorozáshoz A megszakító hosszú idej monitorozására szolgáló szoftver a TM1600-ba építhet EPROM-ban áll rendelkezésre. Két verzió létezik: LTM1, amely a mérést akkor indítja el, ha bármelyik idmér bemeneten változás keletkezik. Cikkszám: BL LTM2, amely a normál TM1600-zal azonos módon mködik, de a mérést követen automatikusan READY (készenlét) állapotba tér vissza. Cikkszám: BL TM1600 slave egység A slave egység olyan helyzetekben szolgáltat megoldásokat, amikor nagyszámú csatornára van szükség. Általános konstrukciója megfelel a TM1600-énak, de nem rendelkezik megszakító mködtet vagy nyomtatási opcióval. A slave egység kívánságra - a TM1600-hoz hasonló módon - idmér és analóg mércsatornákkal szerelhet fel. A slave egységet a következkkel együtt szállítjuk: a.) hordtáska, b.) egy száloptikai kábel, c.) két 2 m-es (6,6 láb) kábel és d.) egy földel kábel. Cikkszám: BL Kábelkészletek TM1600-hoz Az idzít kábelkészletek 8 csipesszel és banándugóból álló kábelból tevdnek össze. Cikkszám: GA ( 8 x 5 m, 16,4 láb) Cikkszám: GA (8 x 10 m, 32,8 láb) Cikkszám: GA (8 x 15 m, 49,2 láb) Kábelorsó kiegészítés A kábelorsó és többszörös csatlakozó a 4 idzít csatornához, vagyis 1 idzít modul. Cikkszám: BL (kábel nélkül) Cikkszám: (kábel, adjuk meg a hosszt). FB24 optikai szál kapcsolat Ez az optikai szál kapcsolat személyi biztonságot nyújt azáltal, hogy megakadályozza azt, hogy a megszakítóról feszültség kerüljön a TM1600-re. Ez a kapacitív csatolású feszültségekre is érvényes, amely a nagyfeszültség berendezés más elemérl kerülhet be. Az FB24 optikai szál kapcsolat három f részbl áll: a.) bemeneti egység, b.) kábelorsó 15 m hosszúságú (49 láb) optikai kábellal, c.) vev modul. A vev modul a TM1600-ra van szerelve ugyanúgy, mint bármely közönséges idmér modul. A vev modul két változatban áll rendelkezésre. Az egyik optikai bemenettel és normál idmér bemenetekkel rendelkezik. A másiknak csak optikai bemenete van. Az FB24 készlet alapkivitele akkumulátor töltt és három optikai szál kapcsolat elhelyezésre alkalmas hordtáskából áll. Cikkszám: BL (alap FB24 készlet, amely tartalmazza a BL cikkszámot) Cikkszám: BL (alap FB24 készlet, amely tartalmazza a BL cikkszámot) Az alapkivitel FB24 készlet extra kapcsolatokkal is szállítható. Ezek a fentebb leírtakkal azonosak, de akkumulátortölt vagy hordtáska nélkül). Cikkszám: BL (optikai bemenet plusz idmér bemenetek) Cikkszám: BL (csak optikai bemenet) 6

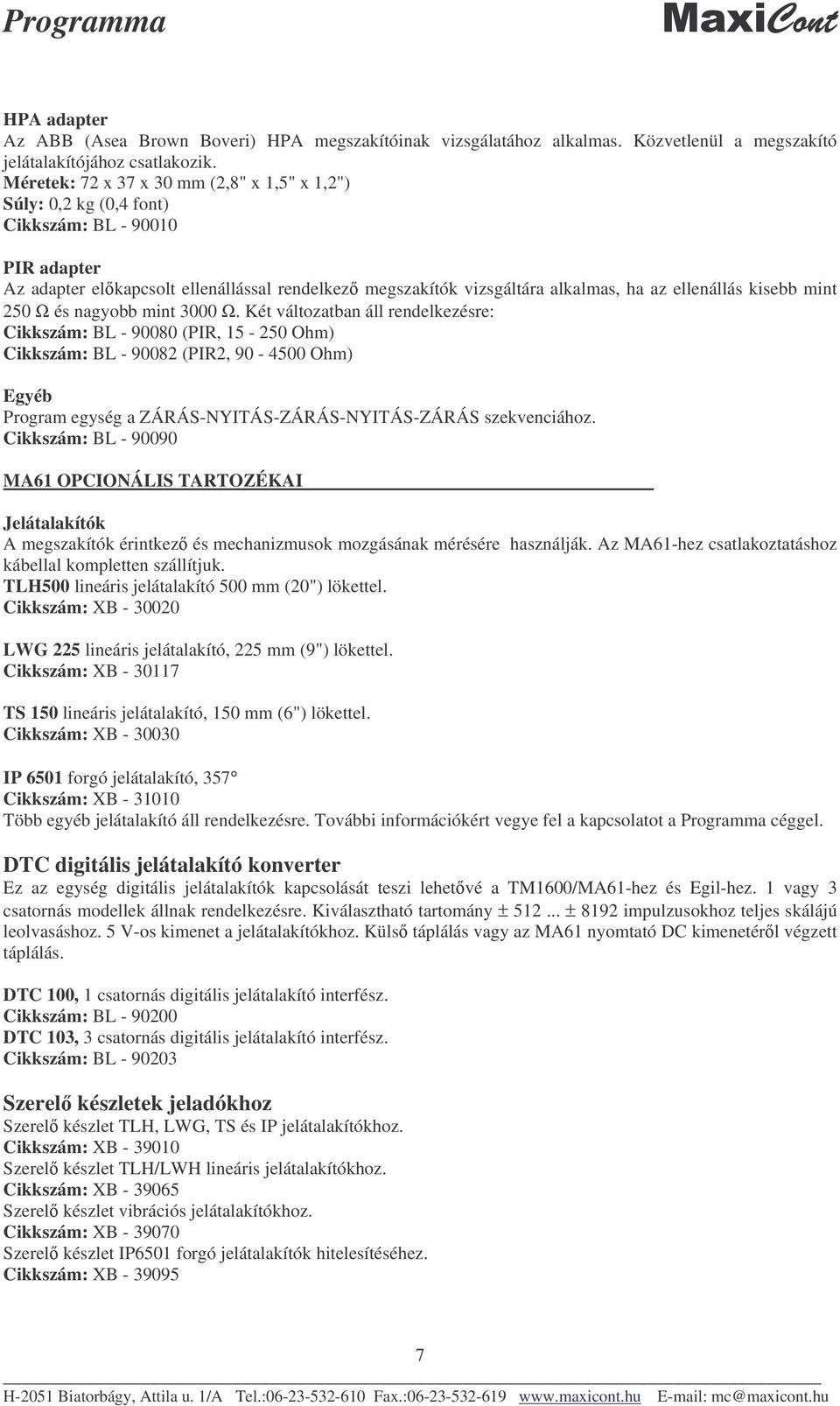

7 HPA adapter Az ABB (Asea Brown Boveri) HPA megszakítóinak vizsgálatához alkalmas. Közvetlenül a megszakító jelátalakítójához csatlakozik. Méretek: 72 x 37 x 30 mm (2,8" x 1,5" x 1,2") Súly: 0,2 kg (0,4 font) Cikkszám: BL PIR adapter Az adapter elkapcsolt ellenállással rendelkez megszakítók vizsgáltára alkalmas, ha az ellenállás kisebb mint 250 Ω és nagyobb mint 3000 Ω. Két változatban áll rendelkezésre: Cikkszám: BL (PIR, Ohm) Cikkszám: BL (PIR2, Ohm) Egyéb Program egység a ZÁRÁS-NYITÁS-ZÁRÁS-NYITÁS-ZÁRÁS szekvenciához. Cikkszám: BL MA61 OPCIONÁLIS TARTOZÉKAI Jelátalakítók A megszakítók érintkez és mechanizmusok mozgásának mérésére használják. Az MA61-hez csatlakoztatáshoz kábellal kompletten szállítjuk. TLH500 lineáris jelátalakító 500 mm (20") lökettel. Cikkszám: XB LWG 225 lineáris jelátalakító, 225 mm (9") lökettel. Cikkszám: XB TS 150 lineáris jelátalakító, 150 mm (6") lökettel. Cikkszám: XB IP 6501 forgó jelátalakító, 357 Cikkszám: XB Több egyéb jelátalakító áll rendelkezésre. További információkért vegye fel a kapcsolatot a Programma céggel. DTC digitális jelátalakító konverter Ez az egység digitális jelátalakítók kapcsolását teszi lehetvé a TM1600/MA61-hez és Egil-hez. 1 vagy 3 csatornás modellek állnak rendelkezésre. Kiválasztható tartomány ± ± 8192 impulzusokhoz teljes skálájú leolvasáshoz. 5 V-os kimenet a jelátalakítókhoz. Küls táplálás vagy az MA61 nyomtató DC kimenetérl végzett táplálás. DTC 100, 1 csatornás digitális jelátalakító interfész. Cikkszám: BL DTC 103, 3 csatornás digitális jelátalakító interfész. Cikkszám: BL Szerel készletek jeladókhoz Szerel készlet TLH, LWG, TS és IP jelátalakítókhoz. Cikkszám: XB Szerel készlet TLH/LWH lineáris jelátalakítókhoz. Cikkszám: XB Szerel készlet vibrációs jelátalakítókhoz. Cikkszám: XB Szerel készlet IP6501 forgó jelátalakítók hitelesítéséhez. Cikkszám: XB

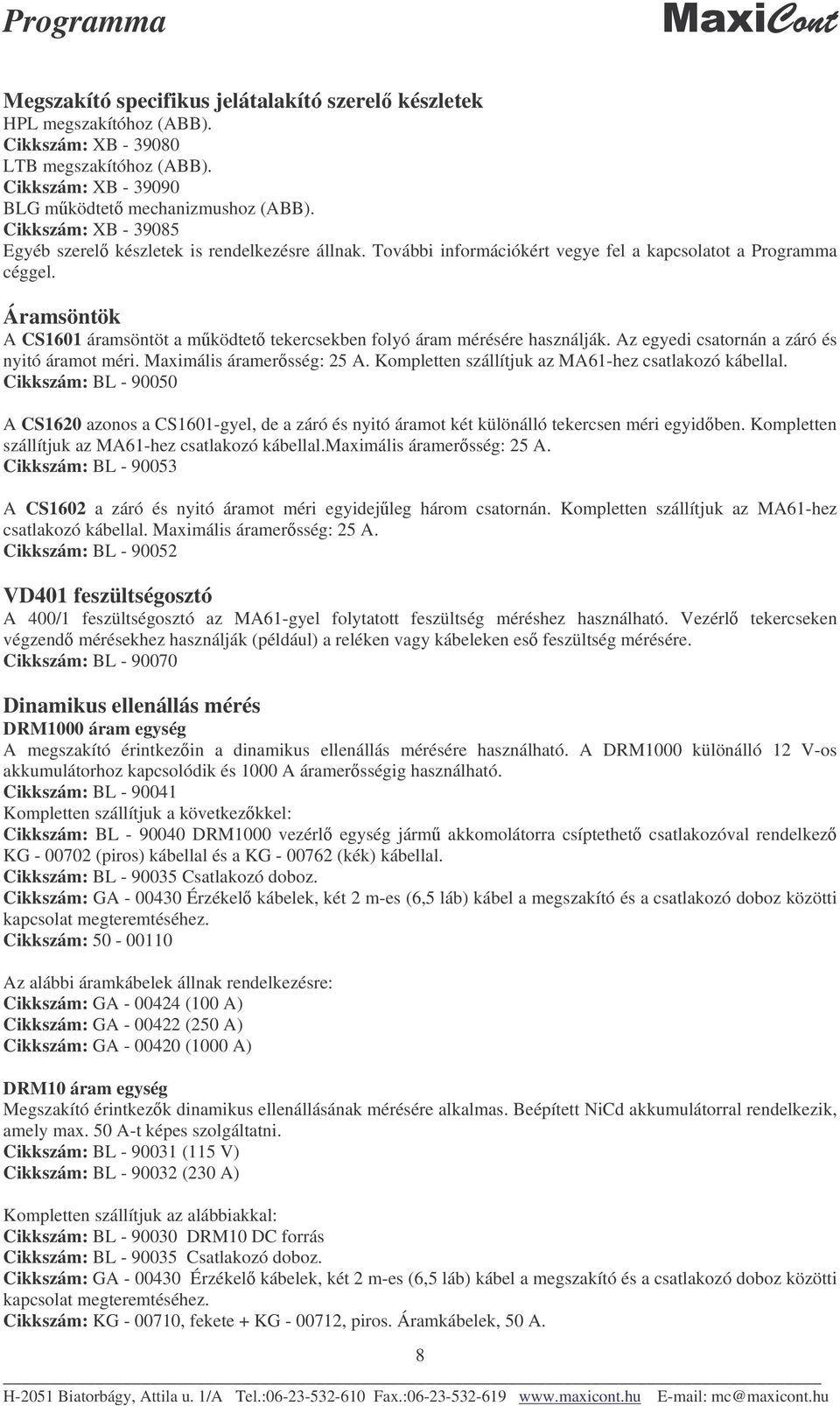

8 Megszakító specifikus jelátalakító szerel készletek HPL megszakítóhoz (ABB). Cikkszám: XB LTB megszakítóhoz (ABB). Cikkszám: XB BLG mködtet mechanizmushoz (ABB). Cikkszám: XB Egyéb szerel készletek is rendelkezésre állnak. További információkért vegye fel a kapcsolatot a Programma céggel. Áramsöntök A CS1601 áramsöntöt a mködtet tekercsekben folyó áram mérésére használják. Az egyedi csatornán a záró és nyitó áramot méri. Maximális áramersség: 25 A. Kompletten szállítjuk az MA61-hez csatlakozó kábellal. Cikkszám: BL A CS1620 azonos a CS1601-gyel, de a záró és nyitó áramot két különálló tekercsen méri egyidben. Kompletten szállítjuk az MA61-hez csatlakozó kábellal.maximális áramersség: 25 A. Cikkszám: BL A CS1602 a záró és nyitó áramot méri egyidejleg három csatornán. Kompletten szállítjuk az MA61-hez csatlakozó kábellal. Maximális áramersség: 25 A. Cikkszám: BL VD401 feszültségosztó A 400/1 feszültségosztó az MA61-gyel folytatott feszültség méréshez használható. Vezérl tekercseken végzend mérésekhez használják (például) a reléken vagy kábeleken es feszültség mérésére. Cikkszám: BL Dinamikus ellenállás mérés DRM1000 áram egység A megszakító érintkezin a dinamikus ellenállás mérésére használható. A DRM1000 különálló 12 V-os akkumulátorhoz kapcsolódik és 1000 A áramersségig használható. Cikkszám: BL Kompletten szállítjuk a következkkel: Cikkszám: BL DRM1000 vezérl egység járm akkomolátorra csíptethet csatlakozóval rendelkez KG (piros) kábellal és a KG (kék) kábellal. Cikkszám: BL Csatlakozó doboz. Cikkszám: GA Érzékel kábelek, két 2 m-es (6,5 láb) kábel a megszakító és a csatlakozó doboz közötti kapcsolat megteremtéséhez. Cikkszám: Az alábbi áramkábelek állnak rendelkezésre: Cikkszám: GA (100 A) Cikkszám: GA (250 A) Cikkszám: GA (1000 A) DRM10 áram egység Megszakító érintkezk dinamikus ellenállásának mérésére alkalmas. Beépített NiCd akkumulátorral rendelkezik, amely max. 50 A-t képes szolgáltatni. Cikkszám: BL (115 V) Cikkszám: BL (230 A) Kompletten szállítjuk az alábbiakkal: Cikkszám: BL DRM10 DC forrás Cikkszám: BL Csatlakozó doboz. Cikkszám: GA Érzékel kábelek, két 2 m-es (6,5 láb) kábel a megszakító és a csatlakozó doboz közötti kapcsolat megteremtéséhez. Cikkszám: KG , fekete + KG , piros. Áramkábelek, 50 A. 8

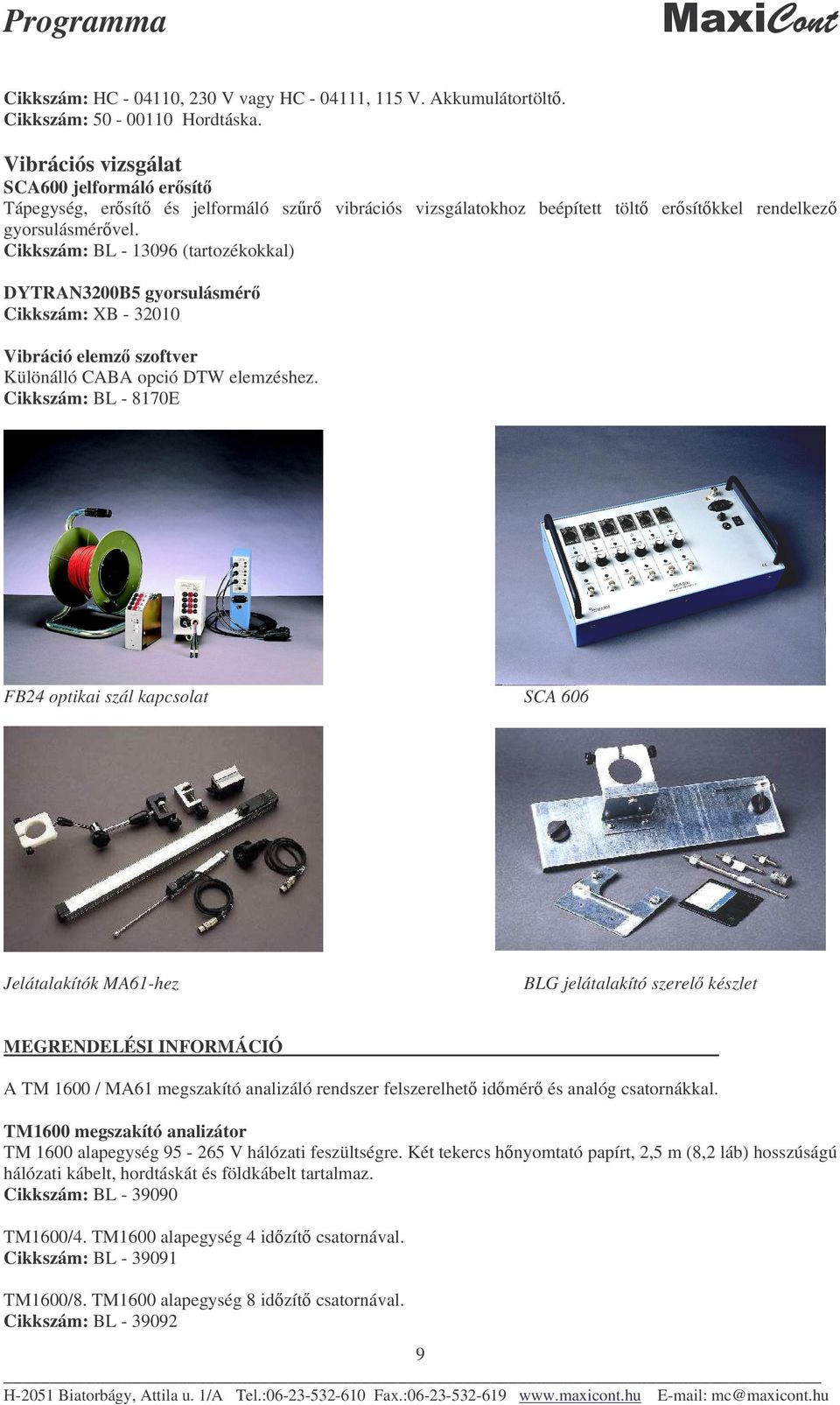

9 Cikkszám: HC , 230 V vagy HC , 115 V. Akkumulátortölt. Cikkszám: Hordtáska. Vibrációs vizsgálat SCA600 jelformáló ersít Tápegység, ersít és jelformáló szr vibrációs vizsgálatokhoz beépített tölt ersítkkel rendelkez gyorsulásmérvel. Cikkszám: BL (tartozékokkal) DYTRAN3200B5 gyorsulásmér Cikkszám: XB Vibráció elemz szoftver Különálló CABA opció DTW elemzéshez. Cikkszám: BL E FB24 optikai szál kapcsolat SCA 606 Jelátalakítók MA61-hez BLG jelátalakító szerel készlet MEGRENDELÉSI INFORMÁCIÓ A TM 1600 / MA61 megszakító analizáló rendszer felszerelhet idmér és analóg csatornákkal. TM1600 megszakító analizátor TM 1600 alapegység V hálózati feszültségre. Két tekercs hnyomtató papírt, 2,5 m (8,2 láb) hosszúságú hálózati kábelt, hordtáskát és földkábelt tartalmaz. Cikkszám: BL TM1600/4. TM1600 alapegység 4 idzít csatornával. Cikkszám: BL TM1600/8. TM1600 alapegység 8 idzít csatornával. Cikkszám: BL

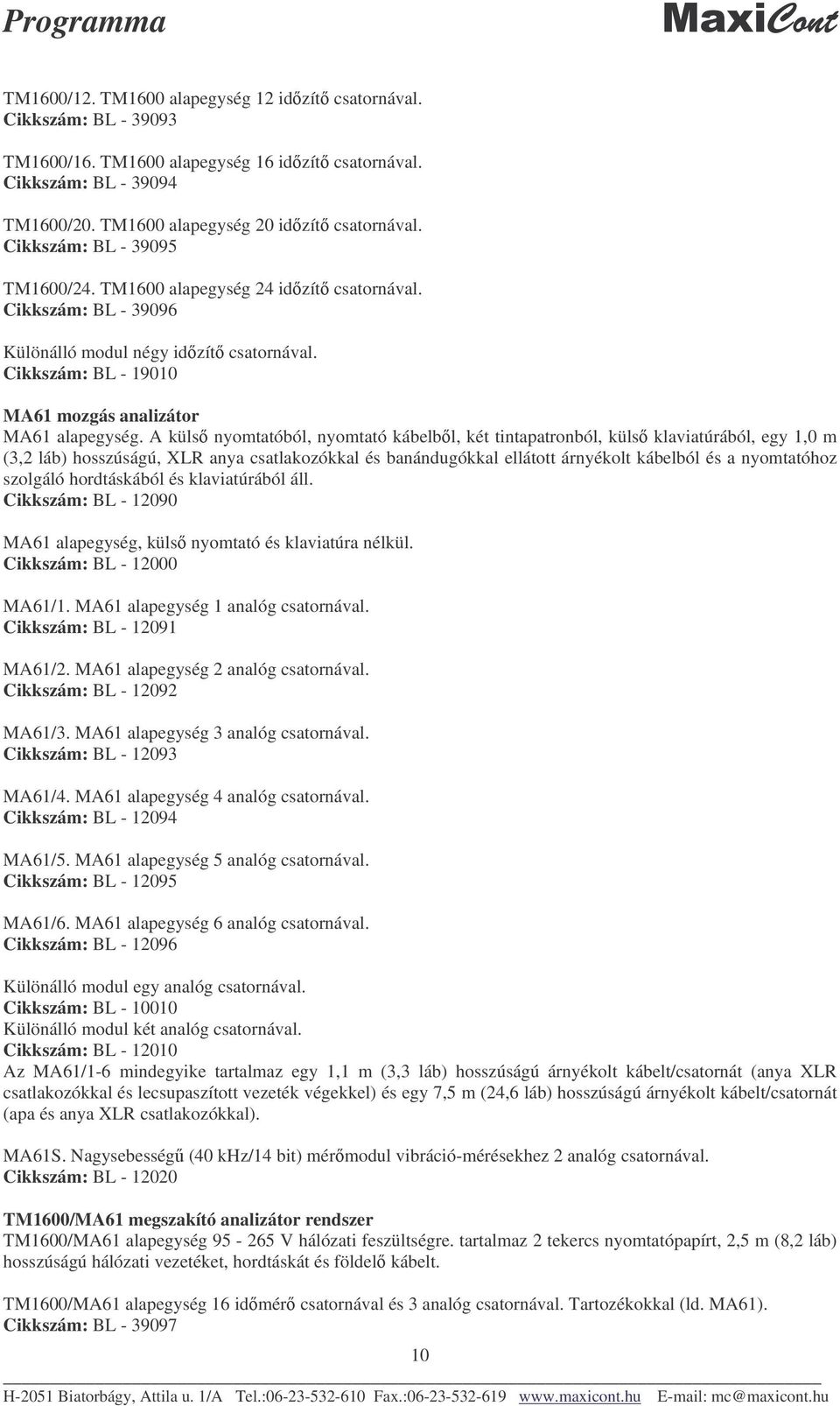

10 TM1600/12. TM1600 alapegység 12 idzít csatornával. Cikkszám: BL TM1600/16. TM1600 alapegység 16 idzít csatornával. Cikkszám: BL TM1600/20. TM1600 alapegység 20 idzít csatornával. Cikkszám: BL TM1600/24. TM1600 alapegység 24 idzít csatornával. Cikkszám: BL Különálló modul négy idzít csatornával. Cikkszám: BL MA61 mozgás analizátor MA61 alapegység. A küls nyomtatóból, nyomtató kábelbl, két tintapatronból, küls klaviatúrából, egy 1,0 m (3,2 láb) hosszúságú, XLR anya csatlakozókkal és banándugókkal ellátott árnyékolt kábelból és a nyomtatóhoz szolgáló hordtáskából és klaviatúrából áll. Cikkszám: BL MA61 alapegység, küls nyomtató és klaviatúra nélkül. Cikkszám: BL MA61/1. MA61 alapegység 1 analóg csatornával. Cikkszám: BL MA61/2. MA61 alapegység 2 analóg csatornával. Cikkszám: BL MA61/3. MA61 alapegység 3 analóg csatornával. Cikkszám: BL MA61/4. MA61 alapegység 4 analóg csatornával. Cikkszám: BL MA61/5. MA61 alapegység 5 analóg csatornával. Cikkszám: BL MA61/6. MA61 alapegység 6 analóg csatornával. Cikkszám: BL Különálló modul egy analóg csatornával. Cikkszám: BL Különálló modul két analóg csatornával. Cikkszám: BL Az MA61/1-6 mindegyike tartalmaz egy 1,1 m (3,3 láb) hosszúságú árnyékolt kábelt/csatornát (anya XLR csatlakozókkal és lecsupaszított vezeték végekkel) és egy 7,5 m (24,6 láb) hosszúságú árnyékolt kábelt/csatornát (apa és anya XLR csatlakozókkal). MA61S. Nagysebesség (40 khz/14 bit) mérmodul vibráció-mérésekhez 2 analóg csatornával. Cikkszám: BL TM1600/MA61 megszakító analizátor rendszer TM1600/MA61 alapegység V hálózati feszültségre. tartalmaz 2 tekercs nyomtatópapírt, 2,5 m (8,2 láb) hosszúságú hálózati vezetéket, hordtáskát és földel kábelt. TM1600/MA61 alapegység 16 idmér csatornával és 3 analóg csatornával. Tartozékokkal (ld. MA61). Cikkszám: BL

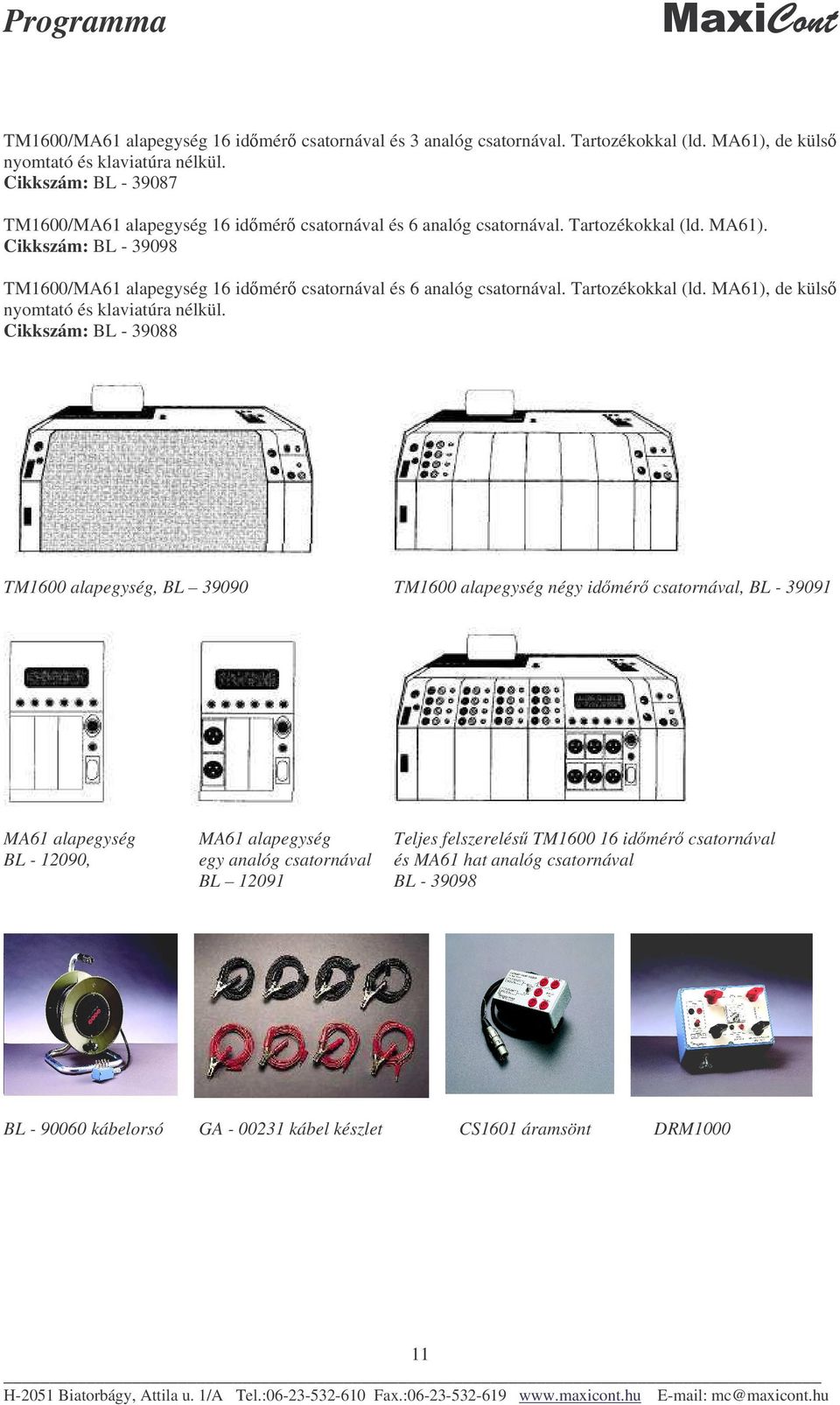

11 TM1600/MA61 alapegység 16 idmér csatornával és 3 analóg csatornával. Tartozékokkal (ld. MA61), de küls nyomtató és klaviatúra nélkül. Cikkszám: BL TM1600/MA61 alapegység 16 idmér csatornával és 6 analóg csatornával. Tartozékokkal (ld. MA61). Cikkszám: BL TM1600/MA61 alapegység 16 idmér csatornával és 6 analóg csatornával. Tartozékokkal (ld. MA61), de küls nyomtató és klaviatúra nélkül. Cikkszám: BL TM1600 alapegység, BL TM1600 alapegység négy idmér csatornával, BL MA61 alapegység MA61 alapegység Teljes felszerelés TM idmér csatornával BL , egy analóg csatornával és MA61 hat analóg csatornával BL BL BL kábelorsó GA kábel készlet CS1601 áramsönt DRM

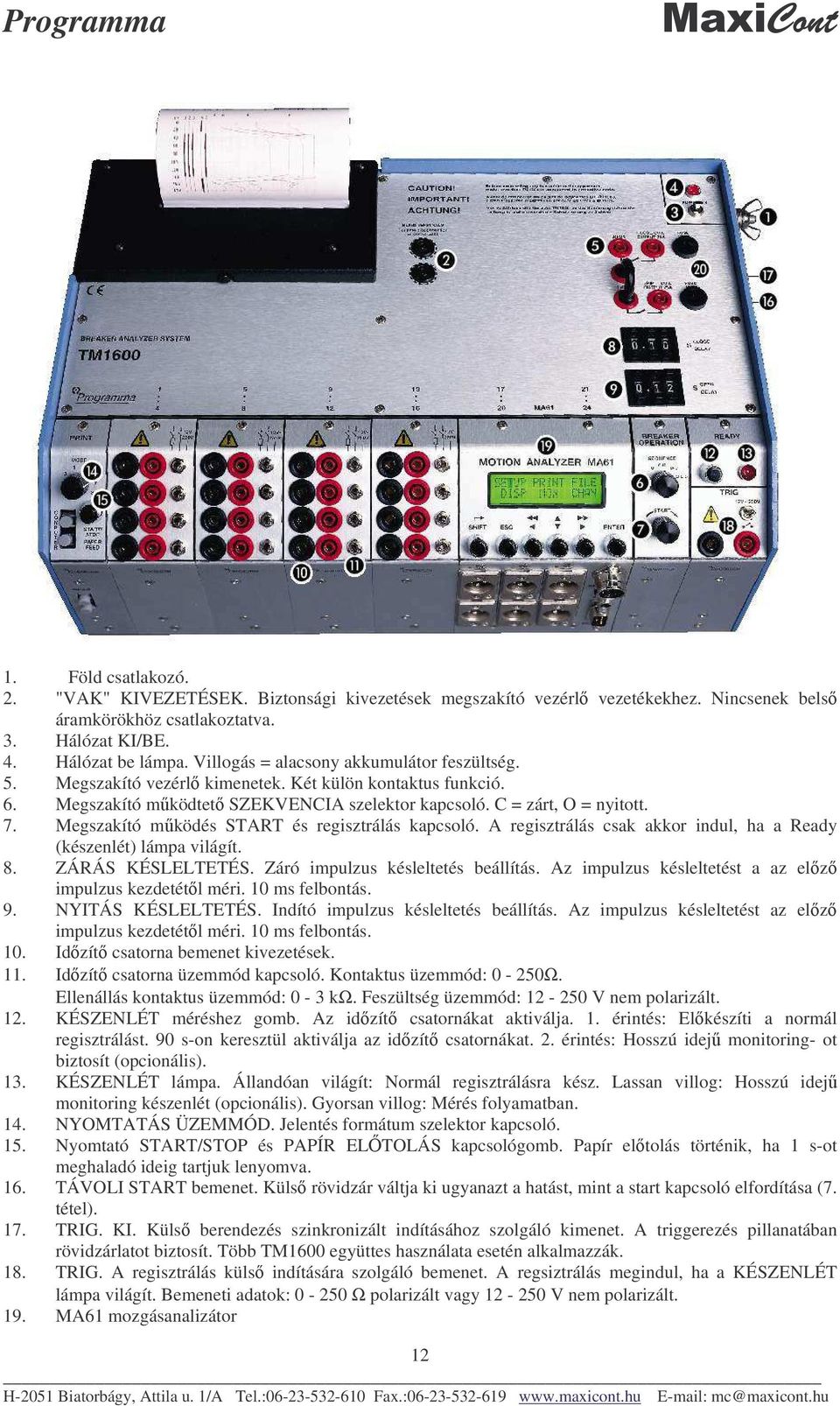

12 1. Föld csatlakozó. 2. "VAK" KIVEZETÉSEK. Biztonsági kivezetések megszakító vezérl vezetékekhez. Nincsenek bels áramkörökhöz csatlakoztatva. 3. Hálózat KI/BE. 4. Hálózat be lámpa. Villogás = alacsony akkumulátor feszültség. 5. Megszakító vezérl kimenetek. Két külön kontaktus funkció. 6. Megszakító mködtet SZEKVENCIA szelektor kapcsoló. C = zárt, O = nyitott. 7. Megszakító mködés START és regisztrálás kapcsoló. A regisztrálás csak akkor indul, ha a Ready (készenlét) lámpa világít. 8. ZÁRÁS KÉSLELTETÉS. Záró impulzus késleltetés beállítás. Az impulzus késleltetést a az elz impulzus kezdetétl méri. 10 ms felbontás. 9. NYITÁS KÉSLELTETÉS. Indító impulzus késleltetés beállítás. Az impulzus késleltetést az elz impulzus kezdetétl méri. 10 ms felbontás. 10. Idzít csatorna bemenet kivezetések. 11. Idzít csatorna üzemmód kapcsoló. Kontaktus üzemmód: 0-250Ω. Ellenállás kontaktus üzemmód: 0-3 kω. Feszültség üzemmód: V nem polarizált. 12. KÉSZENLÉT méréshez gomb. Az idzít csatornákat aktiválja. 1. érintés: Elkészíti a normál regisztrálást. 90 s-on keresztül aktiválja az idzít csatornákat. 2. érintés: Hosszú idej monitoring- ot biztosít (opcionális). 13. KÉSZENLÉT lámpa. Állandóan világít: Normál regisztrálásra kész. Lassan villog: Hosszú idej monitoring készenlét (opcionális). Gyorsan villog: Mérés folyamatban. 14. NYOMTATÁS ÜZEMMÓD. Jelentés formátum szelektor kapcsoló. 15. Nyomtató START/STOP és PAPÍR ELTOLÁS kapcsológomb. Papír eltolás történik, ha 1 s-ot meghaladó ideig tartjuk lenyomva. 16. TÁVOLI START bemenet. Küls rövidzár váltja ki ugyanazt a hatást, mint a start kapcsoló elfordítása (7. tétel). 17. TRIG. KI. Küls berendezés szinkronizált indításához szolgáló kimenet. A triggerezés pillanatában rövidzárlatot biztosít. Több TM1600 együttes használata esetén alkalmazzák. 18. TRIG. A regisztrálás küls indítására szolgáló bemenet. A regsiztrálás megindul, ha a KÉSZENLÉT lámpa világít. Bemeneti adatok: Ω polarizált vagy V nem polarizált. 19. MA61 mozgásanalizátor 12

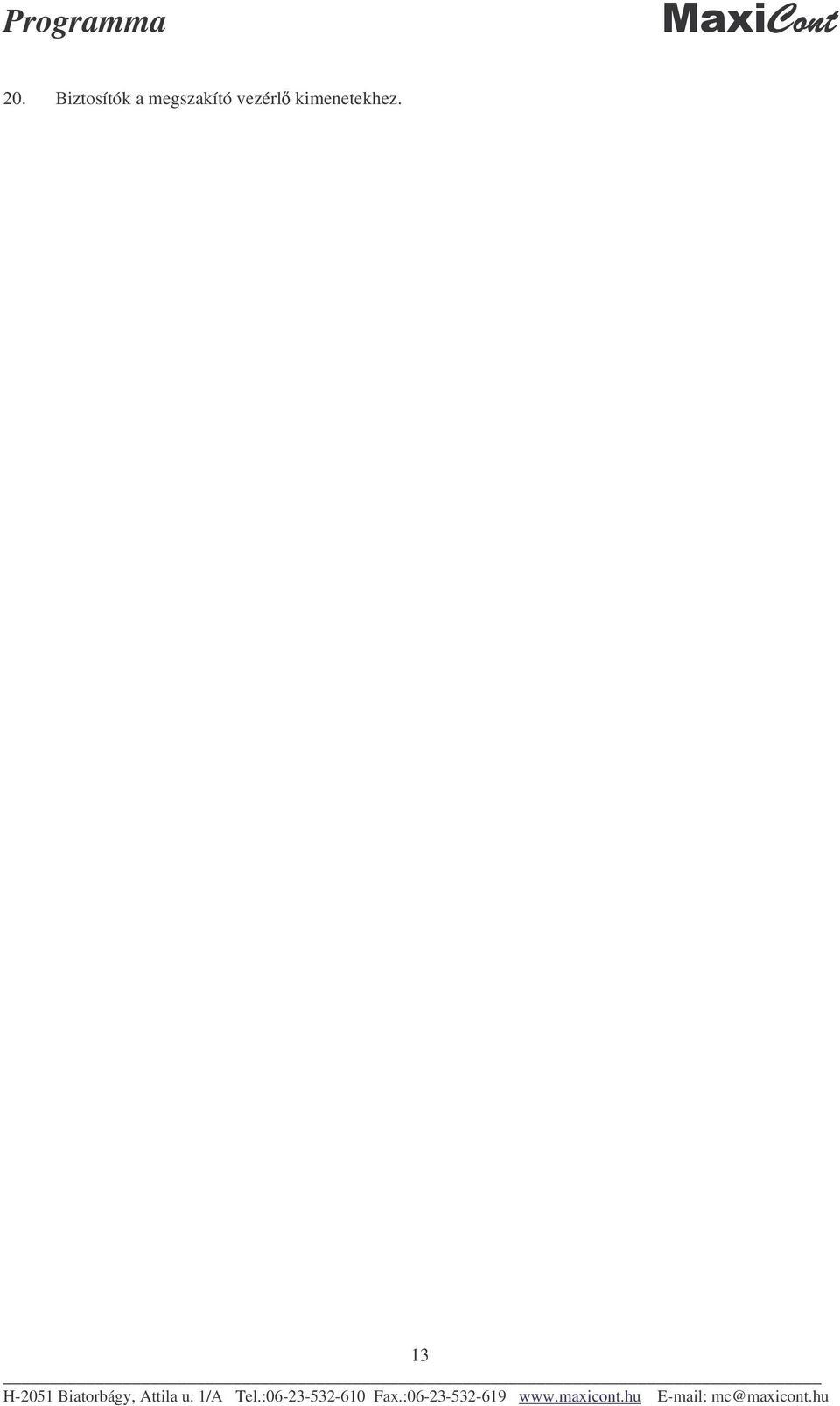

13 20. Biztosítók a megszakító vezérl kimenetekhez. 13
