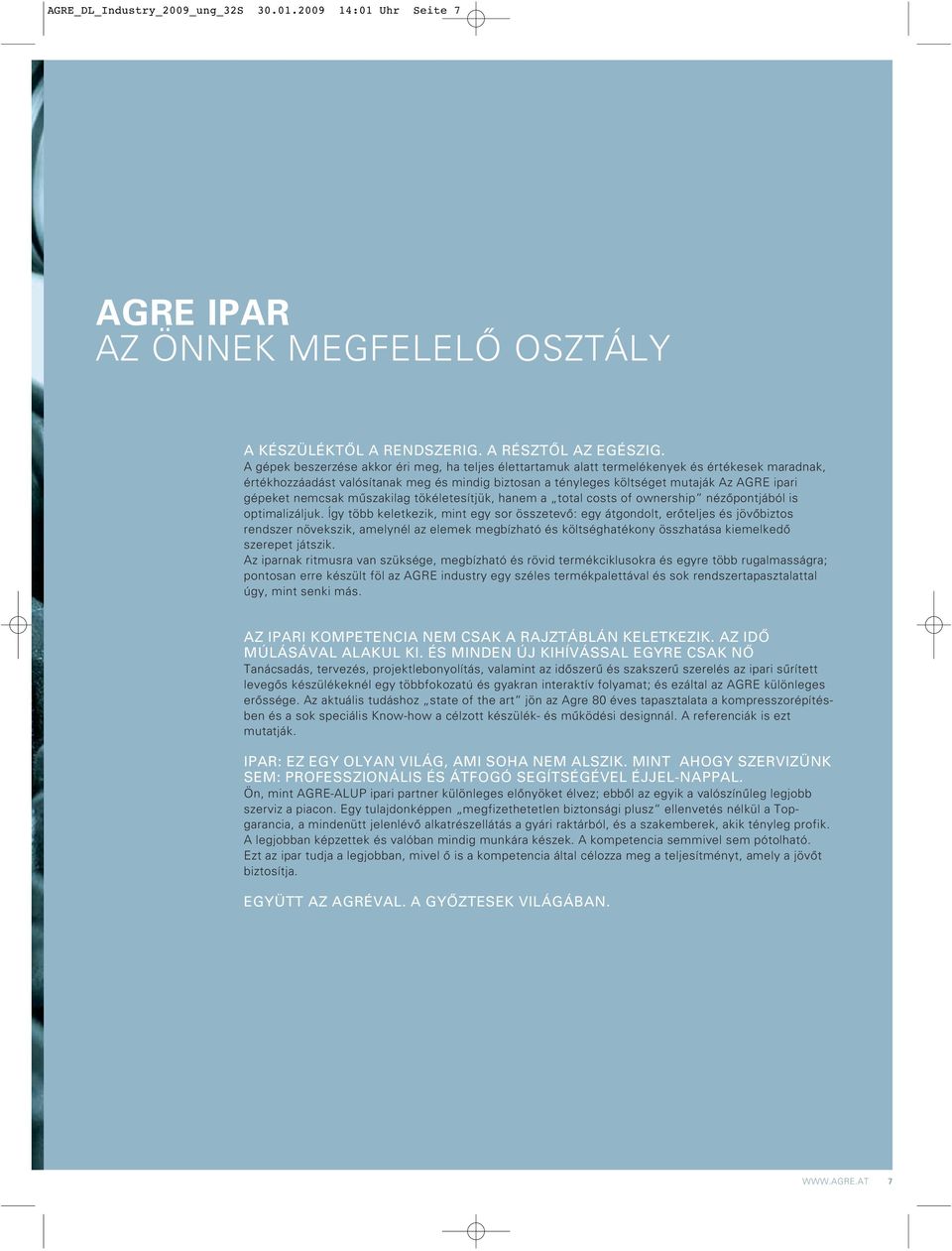

7 AGRE_DL_Industry_2009_ung_32S :01 Uhr Seite 7 AGRE IPAR AZ ÖNNEK MEGFELELà OSZTÁLY A KÉSZÜLÉKTÃL A RENDSZERIG. A RÉSZTÃL AZ EGÉSZIG. A gépek beszerzése akkor éri meg, ha teljes élettartamuk alatt termelékenyek és értékesek maradnak, értékhozzáadást valósítanak meg és mindig biztosan a tényleges költséget mutaják Az AGRE ipari gépeket nemcsak mıszakilag tökéletesítjük, hanem a total costs of ownership nézœpontjából is optimalizáljuk. Így több keletkezik, mint egy sor összetevœ: egy átgondolt, erœteljes és jövœbiztos rendszer növekszik, amelynél az elemek megbízható és költséghatékony összhatása kiemelkedœ szerepet játszik. Az iparnak ritmusra van szüksége, megbízható és rövid termékciklusokra és egyre több rugalmasságra; pontosan erre készült föl az AGRE industry egy széles termékpalettával és sok rendszertapasztalattal úgy, mint senki más. AZ IPARI KOMPETENCIA NEM CSAK A RAJZTÁBLÁN KELETKEZIK. AZ IDà MÚLÁSÁVAL ALAKUL KI. ÉS MINDEN ÚJ KIHÍVÁSSAL EGYRE CSAK Nà Tanácsadás, tervezés, projektlebonyolítás, valamint az idœszerı és szakszerı szerelés az ipari sırített levegœs készülékeknél egy többfokozatú és gyakran interaktív folyamat; és ezáltal az AGRE különleges erœssége. Az aktuális tudáshoz state of the art jön az Agre 80 éves tapasztalata a kompresszorépítésben és a sok speciális Know-how a célzott készülék- és mıködési designnál. A referenciák is ezt mutatják. IPAR: EZ EGY OLYAN VILÁG, AMI SOHA NEM ALSZIK. MINT AHOGY SZERVIZÜNK SEM: PROFESSZIONÁLIS ÉS ÁTFOGÓ SEGÍTSÉGÉVEL ÉJJEL-NAPPAL. Ön, mint AGRE-ALUP ipari partner különleges elœnyöket élvez; ebbœl az egyik a valószínıleg legjobb szerviz a piacon. Egy tulajdonképpen megfizethetetlen biztonsági plusz ellenvetés nélkül a Topgarancia, a mindenütt jelenlévœ alkatrészellátás a gyári raktárból, és a szakemberek, akik tényleg profik. A legjobban képzettek és valóban mindig munkára készek. A kompetencia semmivel sem pótolható. Ezt az ipar tudja a legjobban, mivel Œ is a kompetencia által célozza meg a teljesítményt, amely a jövœt biztosítja. EGYÜTT AZ AGRÉVAL. A GYÃZTESEK VILÁGÁBAN. 7

8 AGRE_DL_Industry_2009_ung_32S :01 Uhr Seite 8 TUDNIVALÓK A SÙRÍTETT LEVEGà TECHNIKÁRÓL Térfogatáram- és teljesítménymérés ISO 1217 C melléklet szerint: (PN2 CPT C2) Teljesítményfelétel kw-ban KilépŒ nyomás p 2 Szívott hœmérséklet T 1 KilépŒ térfogat V 2 Szívott nyomás p 1 Szívott nedvesség j 1 V 1 = V 2 x p 2 x T 1 T 2 x p 1 KilépŒ hœmérséklet T 2 Visszaszámítás BEVEZETÉS A sırített levegœ az elektromos eneriga mellett egy modern ipari és kisipari üzem legfontosabb energiahordozója. A NYOMÁS MEGHATÁROZÁSA Általánosan érvényes: Nyomás (p) = ErŒ (F) : Felület (A) Mértékegységei: 1 Pascal (Pa) = 1 Newton (N) : 1 m (A) Mennyi: 10 5 Pa = 1 bar 1 MPa = 10 bar 1 hpa = 0,001 bar Túlnyomás: 1 bar = 14,5 psi(g) 1 bar = mm WS 1 bar = 750,062 Torr MI A TÉRFOGATÁRAM? A térfogatáram az idœegység alatt szálított levegœmennyiség. Az adatot általában l/min, m 3 /min, m 3 /h mértékegységben adják meg. Effektív térfogatáram Az effektív térfogatáram az elvételi csonkon mért hasznos levegœáram, amely a beszívott feltételek nyomására és hœmérsékletére van vonatkoztatva. Ez a térfogatáram egy reális, mérhetœ érték és a normál állapotra vonatkozik. A TÉRFOGATÁRAM NEM EGYENLà A TÉRFOGATÁRAMMAL! Reális adatok esetén a térfogatáramot visszaszámolják a szívott feltételekre és az elvételi csonkon mérik. A kérdéses adatok hasonlóak, viszont a mérés egy másik fajtáján alapulnak. Ezek megtévesztésre szolgálnak és megnehezítik az összehasonlítást a különbözœ ajánlatok szerint. Reális adatok ISO 1217 C melléklet alapján* - DIN 1945 F melléklet alapján CAGI/PNEUROP PN2 CPTC 2 alapján Kérdéses adatok ISO 1217 B melléklet alapján DIN 1945 alapján FAJLAGOS TELJESÍTMÉNY: EGY ÉRTÉK NAGY KIFEJEZÃERÃVEL! A kompresszor lényeges tulajdonsága! P spez. = P/V = KW : m 3 /min Helyes adat: Térfogatáram kondenzátum nélkül (készülékérték) A kompresszor teljes teljesítményfelvétele Kérdéses adat: Térfogatáram kondenzátummal (blokkolt érték) Az elektromotor teljesítményfelvétele A sırítœblokk teljesítményfelvétele Figyelem: 1 bar-ral magasabb nyomás 6 8 %-kal több energiaigényt jelent 8

9 AGRE_DL_Industry_2009_ung_32S :01 Uhr Seite 9 1. FÁZIS: 2. FÁZIS: 3. FÁZIS: 4. FÁZIS: MIT CSINÁL EGY KOMPRESSZOR? Egy kompresszorban atmoszférikus levegœt sırítünk mechanikus energia hozzáadásával magasabb nyomáspotenciálra. A bezárt levegœmolekulák a tér csökennése által összenyomódnak, összesırítœdnek. A CSAVARKOMPRESSZOR MÙKÖDÉSI MÓDJA A csavarkompresszorok a rotációs kompresszorok csoportjába tartoznak, amelyek a kiszorítási elven mıködœ kompresszorok második legjelentœsebb kategóriája a dugattyús kompresszorok mellett. A csavarkompresszorokban két orsóformájú, egymásba kapcsolódó rotor található. A fœrotor a meghajtóaggregát kupplungján felvett energia %-t alakítja át nyomás- és hœenergiává. A mellékrotor a szívó- és nyomóoldal közötti munkatér (rés) letömítésérœl gondoskodik. A sırítésnél a rotorok elœrehaladó forgása zárja a levegœ beömlœ nyílást és a térfogat csökken növekvœ nyomás mellett. Ezzel egyidejıleg olaj fecskendezœdik a rendszerbe kenés, tömítés és hœelvezetés céljából 1. fázis A levegœ belép a sırítœházba a beömlœnyíláson (lásd grafika). 2. és 3. fázis Ha a rotorok a beömlœnyílás elœtt elforogtak, a menetek és a ház között egy zárt sırítési teret képeznek. Ez csökken a rotorok forgása által, a bezárt levegœ komprimálódik (lásd grafika). 4. fázis Az összesırített levegœ kiáramlik (lásd grafika). Sırítési végnyomás: max. 15 bar(ü) További információkat a sırített levegœ témában a Sırített levegœ alapjai CD-n olvashat. 9

10 AGRE_DL_Industry_2009_ung_32S :01 Uhr Seite 10 TÍPUSVÁLASZTÉK DUGATTYÚS KOMPRESSZOR (OLAJMENTES!) Fix fordulatszámmal MKK-O 1,1 kw 0,144 m 3 /min 7 bar direktmeghajtás 1:1 24 oldaltól MGK-O 1,5 3,8 kw 0,20 0,57 m 3 /min 10 bar direktmeghajtás 1:1 24 oldaltól A-TOWER 3,0 11,4 kw 0,40 4,10 m 3 /min 10 bar direktmeghajtás 1:1 27 oldaltól CSAVARKOMPRESSZOR (OLAJMENTES) Vízbefecskendezéses, fordulatszám szabályozott LENTO kw 0,31 9,65 m 3 /min 4,5 13 bar direktmeghajtás 1:1 22 oldaltól LENTO kw 0,31 9,65 m 3 /min 4,5 13 bar ékszíjmeghajtás CSAVARKOMPRESSZOR Fordulatszám szabályozott ALLEGRO kw 0,23 41,5 m 3 /min 5 13 bar direktmeghajtás 1:1 14 oldaltól CSAVARKOMPRESSZOR Fix fordulatszámmal VARIO 5,5 22 kw 0,40 3,32 m 3 /min 8 15 bar ékszíjmeghajtás 16 oldaltól SCK kw 0,50 4,55 m 3 /min 8 13 bar ékszíjmeghajtás 18 oldaltól LARGO kw 1,2 65,94 m 3 /min 8 13 bar direktmeghajtás 1:1 20 oldaltól DUGATTYÚS KOMPRESSZOR Fix fordulatszámmal MKK 1,5 kw 0,17 0,19 m 3 /min 10/15 bar direktmeghajtás 1:1 24 oldaltól MEK 2,2 5,0 kw 0,30 0,60 m 3 /min 10 bar direktmeghajtás 1:1 24 oldaltól MGK 1,5 3,8 kw 0,20 0,59 m 3 /min 10/15 bar direktmeghajtás 1:1 24 oldaltól A-TOWER 3,0 11,4 kw 0,39 1,78 m 3 /min 10/15 bar direktmeghajtás 1:1 27 oldaltól HL 4,0 45 kw 0,51 3,02 m 3 /min 10/15/35/40 bar ékszíjmeghajtás 26 oldaltól BOOSTER 2,2 30 kw 0,39 9,90 m 3 /min 15/20/25/30/35/40 bar ékszíjmeghajtás 28 oldaltól 10

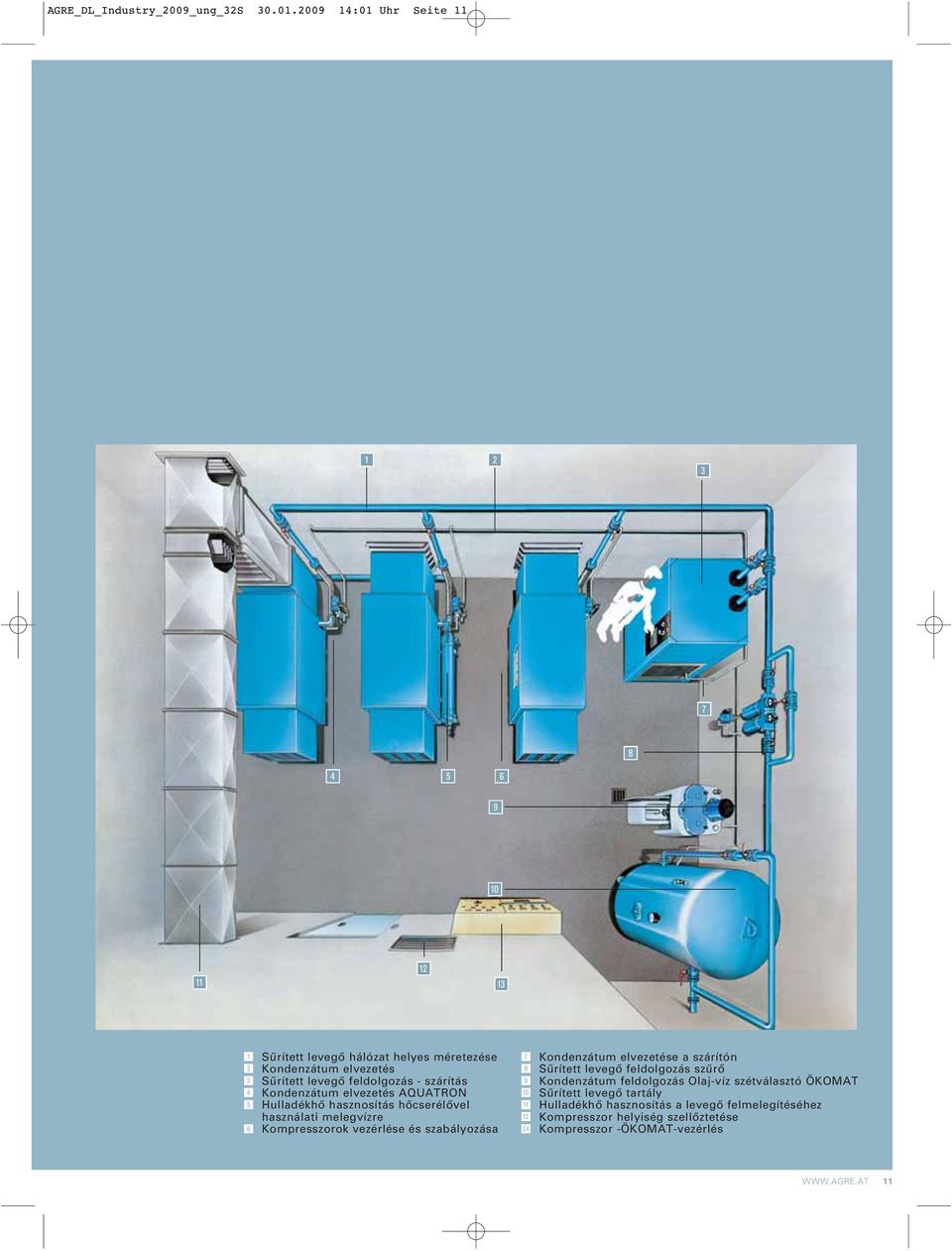

11 AGRE_DL_Industry_2009_ung_32S :01 Uhr Seite 11 A S D J F G H K L Ö Ä Œ A Sırített levegœ hálózat helyes méretezése S Kondenzátum elvezetés D Sırített levegœ feldolgozás - szárítás F Kondenzátum elvezetés AQUATRON G HulladékhŒ hasznosítás hœcserélœvel használati melegvízre H Kompresszorok vezérlése és szabályozása J Kondenzátum elvezetése a szárítón K Sırített levegœ feldolgozás szırœ L Kondenzátum feldolgozás Olaj-víz szétválasztó ÖKOMAT Ö Sırített levegœ tartály Ä HulladékhŒ hasznosítás a levegœ felmelegítéséhez Kompresszor helyiség szellœztetése? Kompresszor -ÖKOMAT-vezérlés 11

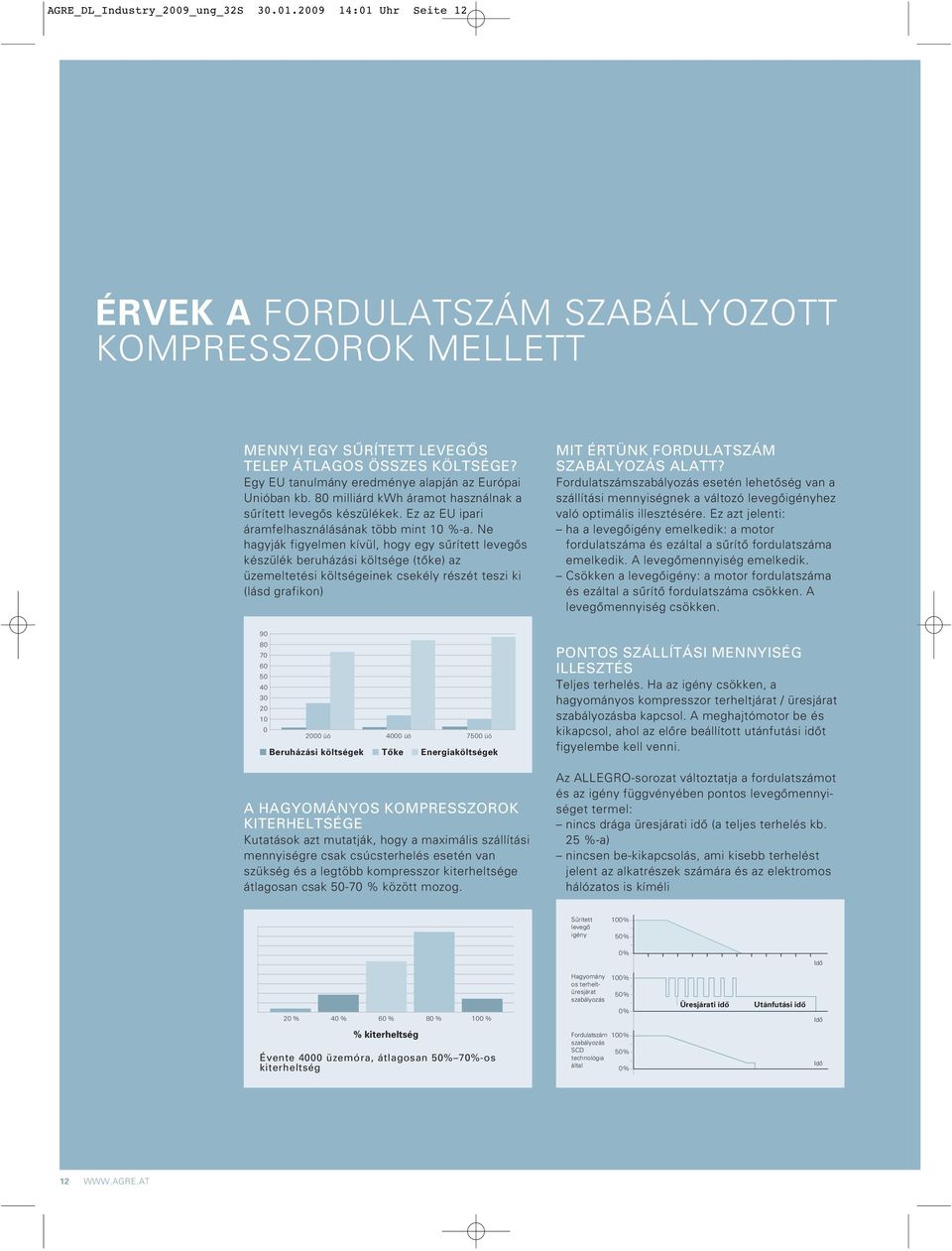

12 AGRE_DL_Industry_2009_ung_32S :01 Uhr Seite 12 ÉRVEK A FORDULATSZÁM SZABÁLYOZOTT KOMPRESSZOROK MELLETT MENNYI EGY SÙRÍTETT LEVEGÃS TELEP ÁTLAGOS ÖSSZES KÖLTSÉGE? Egy EU tanulmány eredménye alapján az Európai Unióban kb. 80 milliárd kwh áramot használnak a sırített levegœs készülékek. Ez az EU ipari áramfelhasználásának több mint 10 %-a. Ne hagyják figyelmen kívül, hogy egy sırített levegœs készülék beruházási költsége (tœke) az üzemeltetési költségeinek csekély részét teszi ki (lásd grafikon) üó 4000 üó 7500 üó Beruházási költségek TŒke Energiaköltségek A HAGYOMÁNYOS KOMPRESSZOROK KITERHELTSÉGE Kutatások azt mutatják, hogy a maximális szállítási mennyiségre csak csúcsterhelés esetén van szükség és a legtöbb kompresszor kiterheltsége átlagosan csak % között mozog. MIT ÉRTÜNK FORDULATSZÁM SZABÁLYOZÁS ALATT? Fordulatszámszabályozás esetén lehetœség van a szállítási mennyiségnek a változó levegœigényhez való optimális illesztésére. Ez azt jelenti: ha a levegœigény emelkedik: a motor fordulatszáma és ezáltal a sırítœ fordulatszáma emelkedik. A levegœmennyiség emelkedik. Csökken a levegœigény: a motor fordulatszáma és ezáltal a sırítœ fordulatszáma csökken. A levegœmennyiség csökken. PONTOS SZÁLLÍTÁSI MENNYISÉG ILLESZTÉS Teljes terhelés. Ha az igény csökken, a hagyományos kompresszor terheltjárat / üresjárat szabályozásba kapcsol. A meghajtómotor be és kikapcsol, ahol az elœre beállított utánfutási idœt figyelembe kell venni. Az ALLEGRO-sorozat változtatja a fordulatszámot és az igény függvényében pontos levegœmennyiséget termel: nincs drága üresjárati idœ (a teljes terhelés kb. 25 %-a) nincsen be-kikapcsolás, ami kisebb terhelést jelent az alkatrészek számára és az elektromos hálózatos is kíméli Sırített levegœ igény 100 % 50 % 0% IdŒ 20 % 40 % 60 % 80 % 100 % Hagyomány os terheltüresjárat szabályozás 100 % 50 % 0% Üresjárati idœ Utánfutási idœ IdŒ % kiterheltség Évente 4000 üzemóra, átlagosan 50% 70%-os kiterheltség Fordulatszám szabályozás SCD technológia által 100 % 50 % 0% IdŒ 12

13 AGRE_DL_Industry_2009_ung_32S :01 Uhr Seite 13 AZ ÜRESJÁRATI IDÃK ELKERÜLÉSE Ez azt jelenti, hogy ha egy hagyományos kompresszor maximális teljesítményének 70 %- ában termel sırített levegœt, 30 %-ot üresjáratban fut, ahol a terheltjárat energiaigényének negyedét használja el. Ekkor fölöslegesen pazarolunk energiát. Az ALLEGRO-kompresszor kiküszöböli ezt, mivel a sırítœ fordulatszámát pontosan arra a fordulatszámra állítja be, amelynél a szükséges térfogatáramot megtermeli. A meghajtó rendszer SCD-technológiája gondoskodik arról, hogy csak a fordulatszámnak megfelelœ teljesítményfelvétel történjen meg. Így az ALLEGRO-kompresszor üzemelésénél teljesítményének 70 %-ánál van abban a helyzetben, hogy az energiaköltségeket lényegesen csökkentse. A meghajtómotor teljesítményfelvétele (%) Hagyományos terheltjáratüresjárat szabályozás Energiaveszteség Energiaveszteség SCDtechnológia 0 Terhelt Üres Terhelt Üres Példa: A kompresszorok átlagos kiterheltsége (70%) KEVESEBB TEHERMENTESÍTÉSI GYAKORISÁG Az ingadozó hálózati elvételnek gyakran terheltüresjárat váltás az eredménye: Minden terheltüresjárat váltásnál a kompresszor tehermentesít. Az átlagos tehermentesítési idœ kb. 1 perc. ÁLLANDÓ HÁLÓZATI NYOMÁS Az ALLEGRO kompresszorok állandó hálózati nyomással üzemelnek (p~0,1 bar). Mivel a magasabb nyomás magasabb energiát jelent, itt hatalmas energiamegtakarítás lehetséges. 1 barral magasabb nyomás kb. 6-8%-kal magasabb energiafelvételt jelent. Nyomássáv (bar) 11,2 FelsŒ kapcsolási pont 11,0 10,8 10,6 10,4 10,2 10,0 Alsó kapcsolási pont 9,8 Hagyományos terheltjárat-üresjárati szabályozás Megtakarí tási Allegro Solo DIREKTMEGHAJTÁS A sırítœfokozat meghajtása közvetlenül a meghajtó motorról történik átviteli veszteség nélkül. optimális erœátvitel és állandó hatásfok a teljes élettartamidœ alatt hatásfok akár 99,9 % alacsonyabb zajszint, mint az ékszíjmeghajtásos készülékek esetén magas üzembiztonság karbantartásbarát az ékszíjmeghajtással összehasonlítva kiesik egy karbantartási egység A direktmeghajtás megtakarítása az ékszíjmeghajtáskoz képest: ékszíjmeghajtás (~ %) direktmeghajtás (~ 99,9 %) 4000 üzemóra/év, 60 kw-motor, 2,4 kw x 4000 = 9600 Kwh Meghajtóteljesítmény kw kw 45 kw Üresjárati teljesítményfelvétel tehermentesítésnél Üresjárati teljesítményfelvétel tehermentesítés után SZIVÁRGÁSOK CSÖKKENTÉSE A sırített levegœ hálózatoknál általában szivárgási veszteségek vannak. A szivárgás mennyisége függ a csœhálózaton belül uralkodó nyomástól. Pl. Fordulatszámszabályozás általi 1 bar nyomáscsökkentés által kb. 10 %-kal csökkennek ezek a szivárgások! Kutatások azt mutatják, hogy egy sırített levegœs telep szivárgási rátája kb %-nál fekszik. IdŒ min Kb. 1 perc tehermentesítésenként TOVÁBBI ELÃNYÖK ENERGIAKÍMÉLà INDULÁS 13

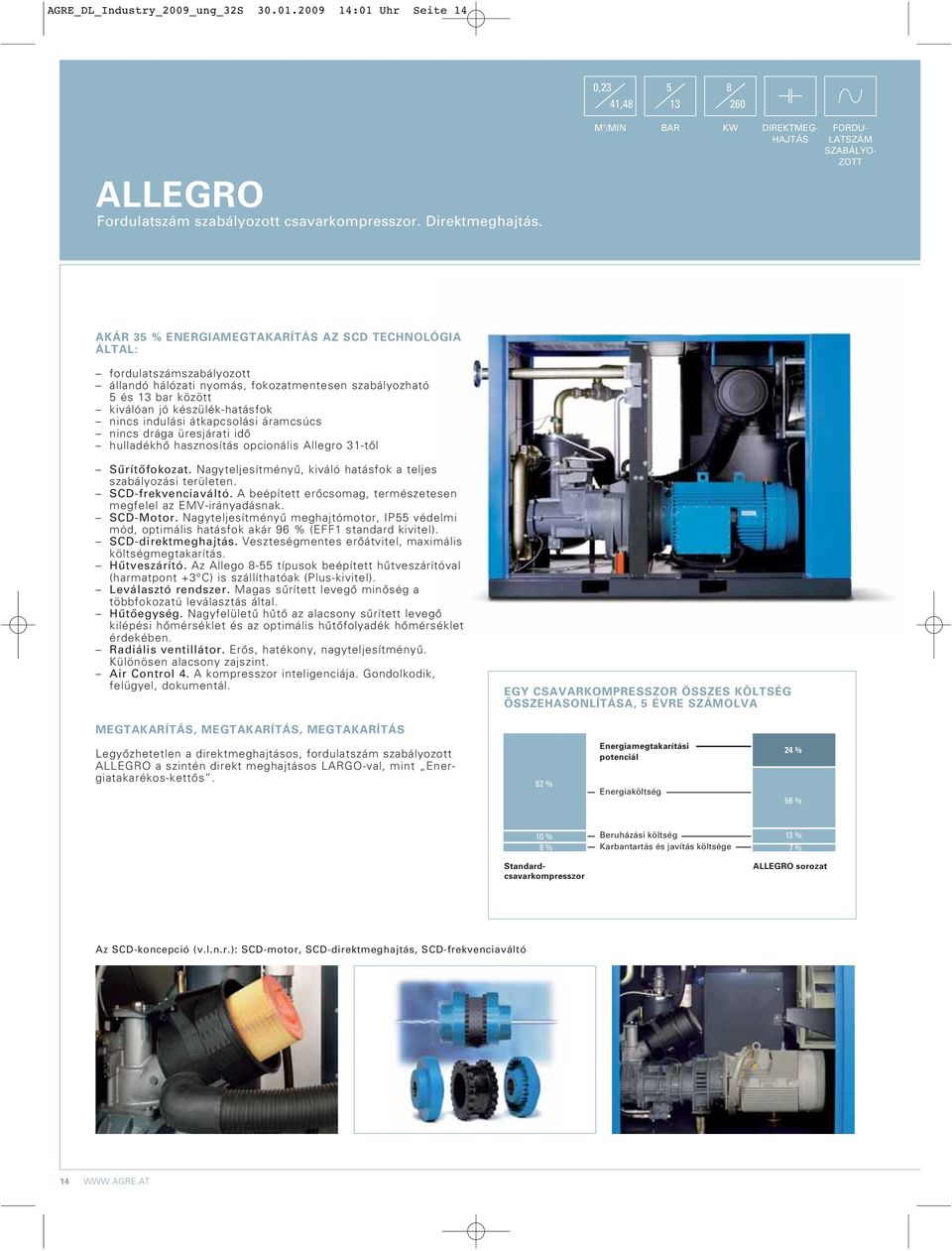

14 AGRE_DL_Industry_2009_ung_32S :01 Uhr Seite 14 0,23 41, ALLEGRO Fordulatszám szabályozott csavarkompresszor. Direktmeghajtás. M 3 /MIN BAR KW DIREKTMEG- HAJTÁS FORDU- LATSZÁM SZABÁLYO- ZOTT AKÁR 35 % ENERGIAMEGTAKARÍTÁS AZ SCD TECHNOLÓGIA ÁLTAL: fordulatszámszabályozott állandó hálózati nyomás, fokozatmentesen szabályozható 5 és 13 bar között kiválóan jó készülék-hatásfok nincs indulási átkapcsolási áramcsúcs nincs drága üresjárati idœ hulladékhœ hasznosítás opcionális Allegro 31-tŒl SırítŒfokozat. Nagyteljesítményı, kiváló hatásfok a teljes szabályozási területen. SCD-frekvenciaváltó. A beépített erœcsomag, természetesen megfelel az EMV-irányadásnak. SCD-Motor. Nagyteljesítményı meghajtómotor, IP55 védelmi mód, optimális hatásfok akár 96 % (EFF1 standard kivitel). SCD-direktmeghajtás. Veszteségmentes erœátvitel, maximális költségmegtakarítás. Hıtveszárító. Az Allego 8-55 típusok beépített hıtveszárítóval (harmatpont +3 C) is szállíthatóak (Plus-kivitel). Leválasztó rendszer. Magas sırített levegœ minœség a többfokozatú leválasztás által. HıtŒegység. Nagyfelületı hıtœ az alacsony sırített levegœ kilépési hœmérséklet és az optimális hıtœfolyadék hœmérséklet érdekében. Radiális ventillátor. ErŒs, hatékony, nagyteljesítményı. Különösen alacsony zajszint. Air Control 4. A kompresszor inteligenciája. Gondolkodik, felügyel, dokumentál. EGY CSAVARKOMPRESSZOR ÖSSZES KÖLTSÉG ÖSSZEHASONLÍTÁSA, 5 ÉVRE SZÁMOLVA MEGTAKARÍTÁS, MEGTAKARÍTÁS, MEGTAKARÍTÁS LegyŒzhetetlen a direktmeghajtásos, fordulatszám szabályozott ALLEGRO a szintén direkt meghajtásos LARGO-val, mint Energiatakarékos-kettŒs. 82 % Energiamegtakarítási potenciál Energiaköltség 24 % 56 % 10 % 8 % Beruházási költség Karbantartás és javítás % 7 % Standardcsavarkompresszor ALLEGRO sorozat Az SCD-koncepció (v.l.n.r.): SCD-motor, SCD-direktmeghajtás, SCD-frekvenciaváltó 14

15 AGRE_DL_Industry_2009_ung_32S :01 Uhr Seite ALLEGRO 8 55 plus beépített hıtveszárítóval... ALLEGRO 8 11 tartályra szerelve (270 vagy 500 literes tartály) ALLEGRO standard kompresszor... ALLEGRO 8 11 tartályra (270 vagy 500 liter) szerelve hıtveszárítóval építve Típus Üzemi- Térfogatáram* Motor névl.- HıtŒlevegŒ- HıtŒlevegŒ Méretek Súly Zajszint- Sırített levegœnyomás min. max. teljesítmény térfogatáram áram szárítóval H x Sz x M ** csatlakozás [bar(ü)] [m 3 /min] [m 3 /min] [kw] [m 3 /h] [m 3 /h] [mm] [kg] [db(a)] [G] ALLEGRO ,26 1,08 7, x 662 x ALLEGRO ,26 1, x 662 x ALLEGRO ,71 2, x 780 x ALLEGRO ,56 3, x 780 x ALLEGRO ,73 3, x 780 x ALLEGRO ,59 4, x 780 x ALLEGRO ,44 5, x 950 x /2 ALLEGRO ,47 6, x 950 x /2 ALLEGRO ,57 7, x 950 x /2 ALLEGRO ,56 9, x 950 x /2 ALLEGRO ,76 10, x 1060 x ALLEGRO ,56 14, x 1060 x ALLEGRO ,58 16, x 1060 x ALLEGRO ,29 19, x 1060 x ALLEGRO ,09 26, x 1490 x ALLEGRO ,90 30, x 1490 x ALLEGRO ,33 28, x 1500 x DN 80 ALLEGRO ,30 41, x 1650 x DN 100 *) ISO 1217 (C-1996 melléklet) szerint, V 7,5 bar üzemi nyomásra vonatkoztatva. Zajszint DIN T13 szerint, 1 m távolságban. ** 50 % fordulatszámnál. Mıszaki változtatások joga fenntartva. 15

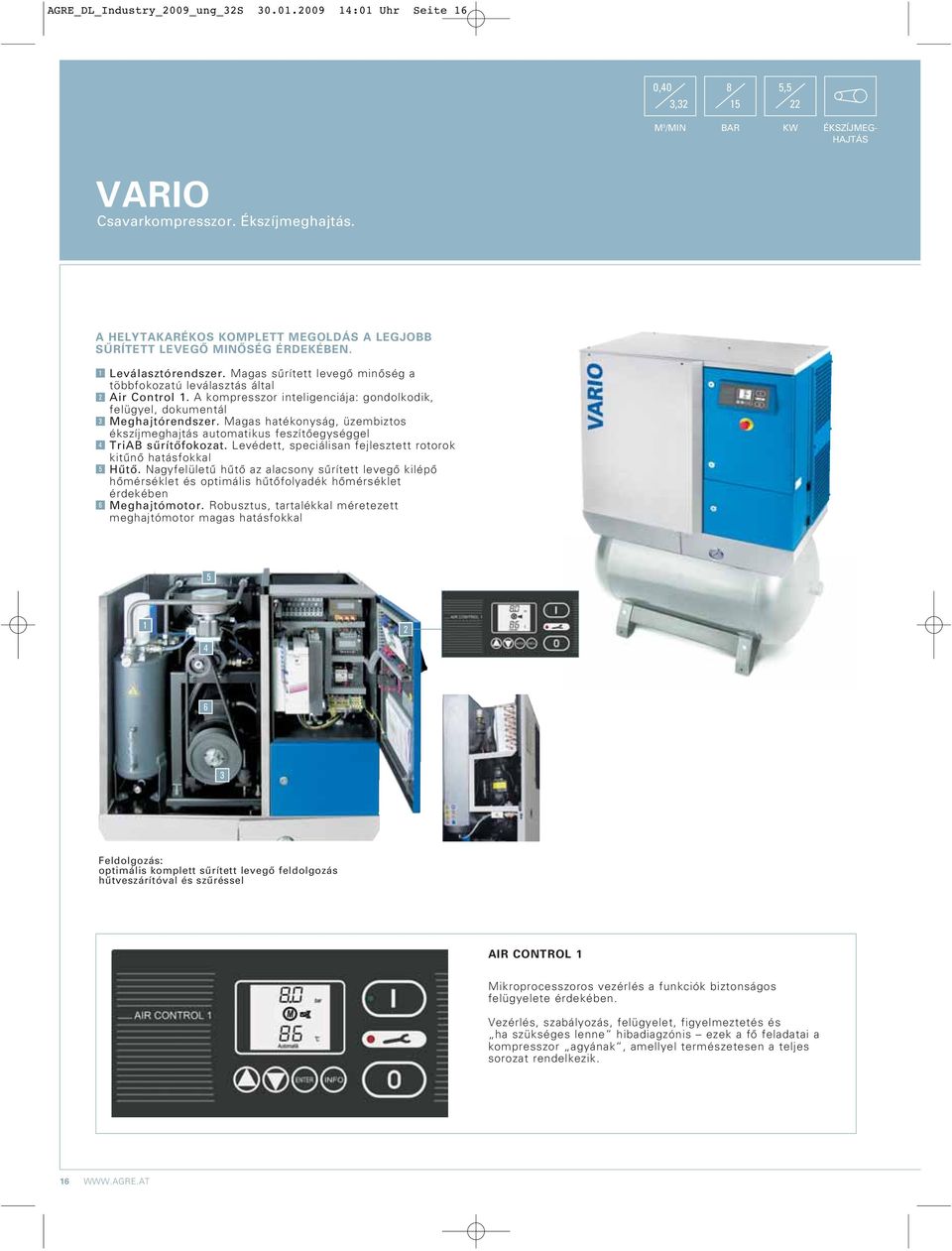

16 AGRE_DL_Industry_2009_ung_32S :01 Uhr Seite 16 0,40 3, ,5 22 M 3 /MIN BAR KW ÉKSZÍJMEG- HAJTÁS VARIO Csavarkompresszor. Ékszíjmeghajtás. A HELYTAKARÉKOS KOMPLETT MEGOLDÁS A LEGJOBB SÙRÍTETT LEVEGà MINÃSÉG ÉRDEKÉBEN. A Leválasztórendszer. Magas sırített levegœ minœség a többfokozatú leválasztás által S Air Control 1. A kompresszor inteligenciája: gondolkodik, felügyel, dokumentál D Meghajtórendszer. Magas hatékonyság, üzembiztos ékszíjmeghajtás automatikus feszítœegységgel F TriAB sırítœfokozat. Levédett, speciálisan fejlesztett rotorok kitınœ hatásfokkal G HıtŒ. Nagyfelületı hıtœ az alacsony sırített levegœ kilépœ hœmérséklet és optimális hıtœfolyadék hœmérséklet érdekében H Meghajtómotor. Robusztus, tartalékkal méretezett meghajtómotor magas hatásfokkal G A F S H D Feldolgozás: optimális komplett sırített levegœ feldolgozás hıtveszárítóval és szıréssel AIR CONTROL 1 Mikroprocesszoros vezérlés a funkciók biztonságos felügyelete érdekében. Vezérlés, szabályozás, felügyelet, figyelmeztetés és ha szükséges lenne hibadiagzónis ezek a fœ feladatai a kompresszor agyának, amellyel természetesen a teljes sorozat rendelkezik. 16

17 AGRE_DL_Industry_2009_ung_32S :01 Uhr Seite 17 VARIO 5 22 CSAVARKOMPRESSZOR SOROZAT A sırített levegœ elœállítás leggazdaságosabb módja VARIO csavarkompresszor sorozat a kisipari üzemek számára. VARIO 5 22 T csavarkompresszor hıtveszárítóval (+3 C DTP) szıréssel B A VARIO 5 22 csavarkompresszor standard kivitelben C VARIO 5 22 TR csavarkompresszor hıtveszárítóval (+3 C DTP) szıréssel tartályra építve (Vario 5 15 = 270 Liter, = 500 Liter) Típus Térfogatáram* Motor névl.- HıtŒlevegŒ- A/B Standard + T A Standard B VARIO T C tartállyal C VARIO TR Zajszint- Sırített levegœ- [m 3 /min] teljesítmény menny. Méretek Súly Súly Méretek Súly Csatlakozás 8 bar 10 bar 13 bar 15 bar [kw] [m 3 /h] H x Sz x M [mm] [kg] [kg] H x Sz x M [mm] [kg] [db(a)] [G] VARIO 5** 0,78 0,69 0,54 0,40 5, x 615 x x 615 x /4 VARIO 7** 1,20 1,04 0,80 0,64 7, x 615 x x 615 x /4 VARIO 11** 1,65 1,40 1,17 0, x 615 x x 615 x /4 VARIO 15** 2,01 1,72 1,49 1, x 615 x x 615 x /4 VARIO 16*** 2,32 1,93 1,62 1, x 615 x x 710 x /4 VARIO 18*** 2,82 2,50 2,10 1,64 18, x 710 x x 710 x VARIO 22*** 3,32 2,95 2,50 1, x 710 x x 710 x *) ISO 1217 (C-1996 melléklet) alapján**) 270 literes tartályra szerelve ***) 500 lieteres tartályra szerelve A mıszaki változtatások jogát fenntartjuk. 17

18 AGRE_DL_Industry_2009_ung_32S :01 Uhr Seite 18 0,50 4, M 3 /MIN BAR KW ÉKSZÍJ MEG- HAJTÁS SCK 6 40 Csavarkompresszor. Ékszíjmeghajtás. AZ SCK-SOROZAT kicsi, kompakt, nagyteljesítményı nagy típusválaszték áttekinthetœ karbantartásbarát felépítés szuperhangtompítás alapkivitelben optimális készülékhatásfok plus-kivitel beépített szárítóval. LehetŒvé teszi a száraz sırített levegœt a sırített levegœ kilépœ csonkon (minden típus) SırítŒfokozat. Nagyteljesítményı, kiváló hatásfok. SzívószırŒ anyag. Hosszabb élettartam és magasabb megbízhatóság a belsœ alkatrészek porvédelme érdekében Nagyhatékonyságú levegœszırœ. A csavarelem védelme a kisebb részecskéktœl a plisszírozott 2 μm szırœbetét által. OlajszırŒ és olajszeparátor. Egyszerı kiszerelés a gyors karbantartás érdekében. Maradék olajtartalom a sırített levegœben kisebb, mint 3 ppm a sırített levegœ hálózat és a sırített levegœ fogyasztók védelme érdekében. Kombinált levegœ/levegœ és levegœ/olajhıtœ alumíniumból. Egyszerı hulladékhœ elvezetœ csatorna a felsœ oldalon történœ kivezetés által. Nagyra méretezve, hogy magasabb környezeti hœmérséklet esetén is alacsony sırített levegœ hœmérséklet legyen garantálható. Olajtartály. Vertikális tartály a hatékonyabb olajleválasztás érdekében. Az olajnézœ üveg a hangtompító burkolaton át kívülrœl látható. LeeresztŒ szelep az olajnézœ üvegnél az egyszerı karbantartás érdekében. Radiális ventilátor. Magas hıtési hatékonyság és alacsony zajszint. Elektromotor. IP55 védelmi mód F osztály élettartamidœ zsírozással termikus relé által védve a magasabb energiamegtakarítás érdekében (EFF1 SCK hez opcionálisan rendelhetœ). Ékszíjtárcsa, ékszíjak. Vezetett kivitel a hatékonyabb energiafelhasználás érdekében. Egyszerı feszítœrendszer a kényelmes karbantartás érdekében. Air Control 4 kompresszorvezérlés. Átfogó, felhasználóbarát információk a szöveges kijelzœn. AIR CONTROL 4 Mikroprocesszoros vezérlés a funkciók biztonságos felügyelete érdekében. Vezérlés, szabályozás, felügyelet, figyelmeztetés és ha szükséges lenne hibadiagzónis ezek a fœ feladatai a kompresszor agyának, amellyel természetesen a teljes sorozat rendelkezik. 18

19 AGRE_DL_Industry_2009_ung_32S :01 Uhr Seite 19 KOMPATIBILITÁS, RUGALMASSÁG, TERMÉK SOKSZÍNÙSÉG Az SCK 6-40 sorozatot úgy építettük, hogy egyedülálló konstrukciója alapján sok helyen használható. A sorozat teljesítménykategóriájában irányvonalat ad a minœség, üzembiztonság, élettartam és kezelési kényelem tekintetében.... SCK 6 40 plus beépített hıtveszárítóval... SCK 6-15 tartályra szerelve (270 vagy 500 literes tartály) SCK 6 40 standard kompresszor... SCK 6-15 tartályra (270 vagy 500 liter) szerelve hıtveszárítóval építve Típus Motor- Térfogatáram* Zajszint- HıtŒlevegŒ- HıtŒlevegŒ - Méretek Súly Sırített levegœ névleges [m 3 /h] térfogatáram- térfogatáram H x Sz x M csatlakozás teljesítmény szárítóval [kw] 8 bar(ü) 10 bar(ü) 13 bar(ü) [db(a)] [m 3 /h] [m 3 /h] [mm] [kg] [G] SCK 6 4,0 0,60 0, x 662 x SCK 8 5,5 0,83 0,69 0, x 662 x SCK 10 7,5 1,17 1,00 0, x 662 x SCK 15 11,0 1,70 1,43 1, x 662 x SCK 16 11,0 1,73 1,50 1, x 780 x SCK 20 15,0 2,27 2,02 1, x 780 x SCK 25 18,5 2,77 2,57 2, x 780 x SCK 30 22,0 3,42 3,02 2, x 780 x SCK 40 30,0 3,78 3,37 2, x 780 x *) ISO 1217 (C-1996 melléklet) alapján, Zajszint DIN T13 szerint, 1 m távolságban, a hangértékeket standard burkolattal mértük. A prémium kivitelı készülékek (opcionális) 2 db(a)-vel halkabbak. A mıszaki változtatások jogát fenntartjuk. 19

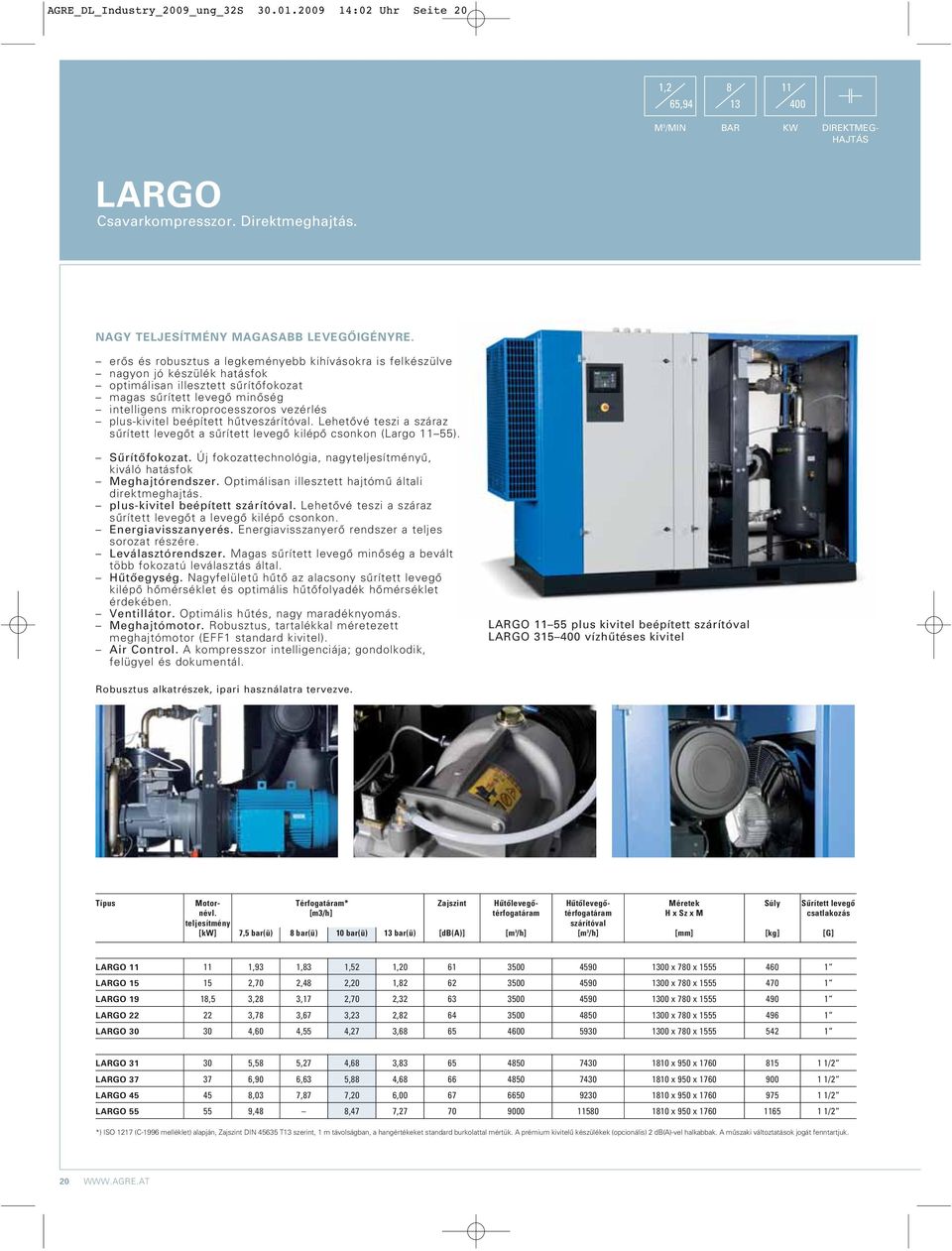

20 AGRE_DL_Industry_2009_ung_32S :02 Uhr Seite 20 1,2 65, M 3 /MIN BAR KW DIREKTMEG- HAJTÁS LARGO Csavarkompresszor. Direktmeghajtás. NAGY TELJESÍTMÉNY MAGASABB LEVEGÃIGÉNYRE. erœs és robusztus a legkeményebb kihívásokra is felkészülve nagyon jó készülék hatásfok optimálisan illesztett sırítœfokozat magas sırített levegœ minœség intelligens mikroprocesszoros vezérlés plus-kivitel beépített hıtveszárítóval. LehetŒvé teszi a száraz sırített levegœt a sırített levegœ kilépœ csonkon (Largo 11 55). SırítŒfokozat. Új fokozattechnológia, nagyteljesítményı, kiváló hatásfok Meghajtórendszer. Optimálisan illesztett hajtómı általi direktmeghajtás. plus-kivitel beépített szárítóval. LehetŒvé teszi a száraz sırített levegœt a levegœ kilépœ csonkon. Energiavisszanyerés. EnergiavisszanyerŒ rendszer a teljes sorozat részére. Leválasztórendszer. Magas sırített levegœ minœség a bevált több fokozatú leválasztás által. HıtŒegység. Nagyfelületı hıtœ az alacsony sırített levegœ kilépœ hœmérséklet és optimális hıtœfolyadék hœmérséklet érdekében. Ventillátor. Optimális hıtés, nagy maradéknyomás. Meghajtómotor. Robusztus, tartalékkal méretezett meghajtómotor (EFF1 standard kivitel). Air Control. A kompresszor intelligenciája; gondolkodik, felügyel és dokumentál. LARGO plus kivitel beépített szárítóval LARGO vízhıtéses kivitel Robusztus alkatrészek, ipari használatra tervezve. Típus Motor- Térfogatáram* Zajszint HıtŒlevegŒ- HıtŒlevegŒ- Méretek Súly Sırített levegœ névl. [m3/h] térfogatáram térfogatáram H x Sz x M csatlakozás teljesítmény szárítóval [kw] 7,5 bar(ü) 8 bar(ü) 10 bar(ü) 13 bar(ü) [db(a)] [m 3 /h] [m 3 /h] [mm] [kg] [G] LARGO ,93 1,83 1,52 1, x 780 x LARGO ,70 2,48 2,20 1, x 780 x LARGO 19 18,5 3,28 3,17 2,70 2, x 780 x LARGO ,78 3,67 3,23 2, x 780 x LARGO ,60 4,55 4,27 3, x 780 x LARGO ,58 5,27 4,68 3, x 950 x /2 LARGO ,90 6,63 5,88 4, x 950 x /2 LARGO ,03 7,87 7,20 6, x 950 x /2 LARGO ,48 8,47 7, x 950 x /2 *) ISO 1217 (C-1996 melléklet) alapján, Zajszint DIN T13 szerint, 1 m távolságban, a hangértékeket standard burkolattal mértük. A prémium kivitelı készülékek (opcionális) 2 db(a)-vel halkabbak. A mıszaki változtatások jogát fenntartjuk. 20

21 AGRE_DL_Industry_2009_ung_32S :02 Uhr Seite LARGO beépített hıtveszárítóval LARGO standard kompresszor LARGO standard kompresszor Típus Motor- Térfogatáram* Zajszint HıtŒlevegŒ- HıtŒlevegŒ- Méretek Súly Sırített levegœ névl. [m 3 /h] térfogatáram térfogatáram H x Sz x M csatlakozás teljesítmény szárítóval [kw] 7,5 bar(ü) 8 bar(ü) 10 bar(ü) 13 bar(ü) [db(a)] [m 3 /h] [m 3 /h] [mm] [kg] [G] LARGO ,62 10,20 8,93 7, x 1060 x LARGO ,70 13,90 12,37 10, x 1060 x LARGO ,08 16,06 14,67 11, x 1060 x LARGO ,58 18,98 17,08 14, x 1060 x LARGO ,23 19,52 17,25 13, x 1490 x LARGO ,50 23,20 21,08 17, x 1490 x LARGO ,61 27,35 24,83 20, x 1610 x LARGO ,25 29,25 28,59 24, x 1400 x DN 80 LARGO ,00 36,00 32,00 26, x 1650 x DN 100 LARGO ,55 43,55 38,70 32, x 1650 x DN 100 LARGO 315 W ,50 52,50 45,10 39, x 1650 x DN 100 LARGO 355 W ,66 61,66 52, x 2100 x DN 100 LARGO 400 W ,94 65,94 58, x 2100 x DN 125 *) ISO 1217 (C-1996 melléklet) alapján, Zajszint DIN T13 szerint, 1 m távolságban, a hangértékeket standard burkolattal mértük. A prémium kivitelı készülékek (opcionális) 2 db(a)-vel halkabbak. A mıszaki változtatások jogát fenntartjuk. 21

22 AGRE_DL_Industry_2009_ung_32S :02 Uhr Seite 22 0,81 9,65 4, LENTO Olajmentes, vízbefecskendezéses csavarkompresszor. M 3 /MIN BAR KW DIREKTMEG- HAJTÁS FORDU- LATSZÁM SZABÁLYO- ZOTT OLAJMEN- TES TISZTA SÙRÍTETT LEVEGÃ, GAZDASÁGOSAN ELÃÁLLÍTVA: 100 % olajmentes sırített levegœ a legmagasabb rugalmasság a fordulatszámszabályozás és fix fordulatszám által hatalmas energia megtakarítási potenciál robusztus és nagyon halk Üzembiztonság a kiérlelt alkatrészek által világos, áttekinthetœ felépítés, karbantartás barát a készülék környezetbarát üzemelése SırítŒfokozat Egyfokozatú, vízbefecskendezéses. a ház bronz ötvözetbœl készült a rotorok mıanyag kompoundból 60 C-nál alacsonyabb sırítési véghœmérséklet Motor Nagyhatékonyságú meghajtómotor (EFF1 standard kivitel). IP 55 védelmi mód ISO F osztály kompakt, erœs, üzembiztos. plus-kivitel beépített hıtveszárítóval gondoskodik a száraz levegœrœl a sırített levegœ hálózat belépésél Top vízminœség beépített vízlágyító. a feldolgozott víz ezáltal ásványi anyagoktól és üledéktœl mentes. Az ozmózis víz védi a teljes készüléket és elkerüli a baktérium eltejedését. Direktmeghajtás Nagyteljesítményı erœátvitel. Több költséget megtakarítani már nem is lehet. SCD-frekvenciaváltó az intelligens erœcsomag természetesen megfelel az EMV-irányelveknek. Air Control. A kompresszor inteligenciája. Gondolkodik, felügyel, dokumentál. A LENTO-koncepció: olajmentes, direktmeghajtás és fordulatszám szabályozott. 22

23 AGRE_DL_Industry_2009_ung_32S :02 Uhr Seite 23 1 FELHASZNÁLÁS LENTO, az olajmentes sırített levegœ elœállító, egyedüli készülékként vagy több készülékes megoldásként a gazdaságos, olajmentes sırített levegœ elœállítás érdekében a közepes teljesítmény területen. Az Ön elœnye: költséggazdaságos, üzembiztos és karbantartásszegény sırített levegœ elœállítás. 2 FELHASZNÁLÁS LENTO, az olajmentes, fordulatszám szabályozott sırített levegœ elœállító, a legjobban alkalmas a mıködœ olajmentes sırített levegœ telep vezérgépként történœ vezérlésére. Az Ön elœnye: a teljes rendszer azonnal gazdaságosabb lesz, és a fogyasztási csúcsokat fordulatszám szabályozással lehet lefedni. 3 FELHASZNÁLÁS ölgeschmiert ölfrei LENTO, az olajmentes sırített levegœ elœállító, biztonságos alternatíva, ami az érzékeny felhasználási területen (élelmiszeripar, vegyipar, gyógyszeripar, stb..) költséggazdaságosan állítja elœ az olajos levegœ helyett az olajmentes sırített levegœt. Az Ön elœnye: nagy biztonság az Ön termékei számára (nincs olaj), valamint alacsonyabb kezelési költségek. Üzemi- Térfogatáram* Motor névl. HıtŒlevegŒ- HıtŒlevegŒ Méretek Súly Zajszint Sırített levegœnyomás min. max. teljesítmény mennyiség menny. szárítóval H x Sz x M csatlakozás [bar(ü)] [m 3 /min] [m 3 /min] [kw] [m 3 /h] [m 3 /h] [mm] [kg] [db(a)] [G] LENTO ,81 3, x 1105 x LENTO 37 4,5 10 2,52 6, x 965 x /2 LENTO 55 4,5 10 2,51 9, x 965 x /2 LENTO , x 1105 x LENTO , x 1105 x LENTO ,10 18, x 1105 x LENTO , x 1105 x /2 LENTO 30 7,5 13 5, x 965 x /2 LENTO 37 7,5 13 6, x 965 x /2 LENTO 45 7,5 13 7, x 965 x /2 LENTO 55 7,5 13 9, x 965 x /2 *) ISO 1217 (C-1996 melléklet) szerint, V 7,5 bar üzemi nyomáson mérve. Zajszint DIN T13 szerint, 1 m távolságban 50 %-os fordulatszámnál A mıszaki változtatások jogát fenntartjuk. Fordulatszám szabályozott Fix fordulatszám 23

24 AGRE_DL_Industry_2009_ung_32S :02 Uhr Seite 24 0,144 1, ,1 7,6 M 3 /MIN BAR KW DIREKTMEG- HAJTÁS MADE IN AUSTRIA ÁTGONDOLT ÉPÍTÃSZEKRÉNY RENDSZER MKK, MEK, MGK. DUGATTYÚS KOMPRESSZOROK, DIREKTMEGHAJTÁSOS IPARI MEGOLDÁS AGGREGÁT Letisztult felépítés Az MKK, MEK és MGK sorozat levegœhıtéses, egy- vagy kétfokozatú, direktmeghajtásos kompresszorok. MinŒség, üzembiztonság, élettartamidœ és üzemeltetési komfort tekintetében a nagy gépek standardját nyújtják. Sokszínıség. A programsokszínıség és a teljesítmény fokozatok gazdaságos problémamegoldást nyújtanak különbözœ iparágak csaknem minden igényére. Az MKK, MEK- és MGK sorozatú ipari kompresszorok nemcsak benzinkutak, mıhelyek és gyárak számára szolgálnak megbízható sırített levegœ ellátóként, hanem egyedi energiaforrásként is különbözœ gépekhez és készülékekhez. Típus 301D 301W 236D A legkeményebb felhasználási feltételekhez a kisiparban és az iparban. Érzékeny felhasználásokhoz a gyógyszer- és élelmiszeriparban, ivóvíz ellátásban, stb.. A legkeményebb felhasználási körülményeknél, extrém alacsony hœmérsékletnél is sokszor bevált, pl: csaknem minden sípályán a hóágyúban. Fémipar Festés, sırített levegœs szerszámok, automatikus feszítœegységek a megmunkáló gépeken. Fafeldolgozás Gatterfırészek hengerállítása, furatelœtoló egységek, keret, enyv és furnérprések, fa lapok végpont- és szállítási vezérlése MKK MKK-O OLAJMENTES Mıanyagipar Granulátumszállítás, vágó és forrasztó egységek, elkészített darabok kifúvása a gyártóformából, öntœformák zárómechanizmusa, formázó és ragasztó egységek. Textilipar FonalŒr, varrótı- és rendszerhıtés, csomózóegység, por és maradék anyag kifúvatás, vasalóautomaták. Típus 461D 461W MEK Papírfeldolgozás Hengerállító- és nyomóegységek, vágó-, kinyomóegységek, papírpálya felügyelet, nyomdagépek Közlekedés Jelzések állítása, úttest festés indítása, megállítása, vonatok, metrók féklevegœje, benzinkutak és mosógépek sırített levegœ ellátása Élelmiszeripar Italpalackozó gépek, záró és ellenœrzœ egységek, etikettezés, mérlegek. Egészségügy Fogorvosok, légzési levegœ a gyógyszeriparban, altatógáz elszívás Környezet Olaj lezárása a vízben, oxigén dúsítás folyókban, zsilipek jégtelenítése, nyomásemelœ készülékek, hulladékvíz-emelœ gépek. Típus MGK-N MGK-H MGK-HH MGK-O OLAJMENTES 24

25 AGRE_DL_Industry_2009_ung_32S :02 Uhr Seite 25 DUGATTYÚS KOMPRESSZOR A kisipar és ipar részére. MKK, MEK, MGK. Olajkenéses, olajmentes. Nem csak technika és gazdaságosság az, ami egy AGRE-terméket egyedülállóvá tesz. Ehhez járul még minden felhasznált anyag minœségének gondos kiválasztása és a pontos kézmıves megmunkálás is, ami a kiváló hírnevet adja. 85 éve törekedik az Agre gyártási folyamatának tökéletesítésére. Legmodernebb gyártási technológia Az AGRE-termékek a gyártástechnológia legújabb ismeretei és módszerei szerint készülnek. A sırített levegœ technika precíz, nagy igénybevételnek kitett alkatrészeinek elœállítása az ember és technika legjobbikát kívánja az egész gyártási folyamat során. A gépi megmunkálás során az automata ill. számítógép-vezérlésı gépek, amelyek részben saját tervezések szerint számunkra gyártanak, a pontosság és megbízhatóság igen magas fokát érték el, ami mértéknek számít és példaértékı. Legnagyobb erœsségünk saját munkatársaink AGRE a gyártás során a legnagyobb hangsúlyt az ember és a gép értelmes és kölcsönös kiegészítésére fekteti. Termékeink minœsége nagymértékben a világszert elismerte szakemberek tudásának és szakmai ismereteinek köszönhetœ. Ezen nagy tudású munkatársaink ki- és továbbképzésére sok energiát fordítunk annak érdekében, hogy ezt az elsœdleges vállalati célt mindig a fejlœdés legmagasabb szintjén tarthassuk. Számunka az ergonómikusan és környezetbarát módon kialakított munkahelyek természetes kívánalmak, aminek a középpontjában mindig a munkatárs áll. Szigorú minœségbiztosítás: az elég jó nem elég jó Ilyen szigorúan és következetesen kell a minœséget is ellenœrizni, amit hasonlóan meg kell tervezni és végre is kell hajtani. Ezért a legkövetkezetesebb pontosság alapelveink fontos részét képezi. Természetes vállalatunk minden egyes területén. A magas mıszaki színvonal biztosítása érdekében a kutatás és fejlesztés, a tervezés, a gyártás-elœkészítés és a termelés szoros együttmıködésben állnak egymással. Ez az AGRE-termékek minœségének és hosszú élettartamának a titka. K L Ö J A H S G D F A Nagy hatásfokú axiális ventillátor S Nagy teljesítményı kompresszor szelepek D Biztonsági szelep a második fokozaton F ErŒsen bordázott szürkeöntvény hengerek és kokilla alumínium öntvény hengerfejek G AAlumínium bordázatú utóhıtœcsœ a hıtœ levegœáramban H Nagy méretı hajtómıház J TıgörgŒs csapágyak mindkét hajtókarban K Hatékony szívószırœ, optimálisan méretezve L MAHLE/AGRE dugattyúk és gyırık Ö Integrált közteshıtœ a hıtœáramlatban. Típus Szívott- Tényl. szállítási- Meghajtó- Max. HıtŒlevegŒ- Névl.- Védelmi mód Fokozatok Fordulatszám Csatlakozás Zajszint mennyiség mennyiség teljesítmény nyomás térfogatáram feszültség száma nyomóvezeték box nélkül/ box-szal [l/min] [m 3 /h] [l/min] [m 3 /h] [kw] [bar(ü)] [m 3 /h] [Volt] [Stk.] [min 1 ] [db(a)] DUGATTYÚS KOMPRESSZOROK 10 BAR(Ü)-IG MKK , ,10 1, /400 IP x 1,5 76/65 MEK , ,20 2, /400 IP x 1,5 77/66 MEK , ,60 3, /400 IP x 1,5 77/67 MEK , ,00 3, /400 IP x 2 79/68 MGK-N , ,60 1, /400 IP x 1,5 74/61 MGK-N , ,70 3, /400 IP x 1,5 79/67 MGK-N , ,60 3, /400 IP x 2 79/67 DUGATTYÚS KOMPRESSZOROK 15 BAR(Ü)-IG MKK-H , ,90 1, /400 IP x 1,5 77/66 MGK-H , ,80 1, /400 IP x 1,5 74/61 MGK-HH , ,50 1, /400 IP x 1,5 74/61 MGK-H , ,30 3, /400 IP x 1,5 79/67 MGK-H , ,60 3, /400 IP x 2 79/67 OLAJMENTES DUGATTYÚS KOMPRESSZOROK MKK , ,64 1, /400 IP x 1,5 75/62 MGK , ,30 1, /400 IP x 1,5 74/61 MGK , ,46 3, /400 IP x 1,5 79/67 MGK , ,08 3, /400 IP x 2 79/67 OLAJMENTES A tényleges szállítási mennyiség tartós üzemben VDMA-4362 alapján mérve 8 bar(ü)-nál, 15 baros kivitel esetén 12 bar(ü)-nél az Osztrák Kísérleti és Kutatási Hivatal, Bécs által mérve. Zajszint DIN T13 szerint, 1 m távolságban. A mıszaki változtatások jogát fenntartjuk. 25

26 AGRE_DL_Industry_2009_ung_32S :02 Uhr Seite 26 0,512 3, ,0 45 D M 3 /MIN BAR KW ÉKSZÍJMEG- HAJTÁS MADE IN GERMANY HL Dugattyús kompresszorok, ékszíjmeghajtásos ipari megoldás. Direktmeghajtás HL tól. A HL sorozat átgondolt építœszekrény elve alapján a beépítés minden lehetœségét kínálja a legkeményebb ipari körülmények között is max. 40 barig. MinŒség, üzembiztonság, élettartam és kezelési kényelem tekintetében is magasra teszi a mércét. AGRE-HL-dugattyúsok gazdaságos sırített levegœ elœállításukról híresek három mıszakos üzemelés alatt is. A nem burkolt és nagy hıtœbordákkal ellátott öntöttvas hengerek a nagyteljesítményı ventillátor-ékszíjtárcsával együtt magas hatékonyságú hıtœrendszert képez az alacsony készülékhœmérséklet és a legmagasabb sırített levegœ minœség érdekében. HL 250-, 350- vagy 500-literes tartályra szerelve HL alapkeretre szerelve Típus Hengerek Szívott- Térfogat- Motor- Fokozatok max. Fordulat- Méretek Súly Sırített levegœ- Tartályszáma teljesítmény áram teljesítmény száma nyomás szám [mm] csatlakozás térfogat [l/min] [l/min] [kw] [bar(ü)] [1/min] H x Sz x M [kg] [G] [l] DUGATTYÚS KOMPRESSZOROK 10 BAR(Ü)-IG HL , x 540 x /2 350 HL , x 540 x /2 350 HL , x 570 x /4 500 HL , x 570 x /4 500 HL , x 600 x HL , x 600 x HL , x 690 x /2 DUGATTYÚS KOMPRESSZOROK 15 BAR(Ü)-IG HL , x 540 x /2 350 HL , x 570 x /4 500 HL , x 570 x /4 500 HL , x 570 x /4 500 HL , x 600 x HL , x 600 x HL , x 690 x /2 DUGATTYÚS KOMPRESSZOROK 35 BAR(Ü)-IG HL , x 410 x /2 250 HL , x 410 x /2 HL , x 540 x /2 500 HL , x 540 x /2 500 HL , x 570 x /2 500 HL , x 570 x /2 500 DUGATTYÚS KOMPRESSZOROK 40 BAR(Ü)-IG HL , x 900 x mm HL x 1080 x mm HL x 1120 x mm Térfogatáram ISO 1217 alapján. 10 baros készülék esetén 8 barnál. 15 baros készülék esetén 12 barnál. 35 baros készülék esetén 30 barnál. 40 baros készülék esetén 35 barnál. A tartályos válozat hangtompító burkolattal is szállítható. A mıszaki változtatások jogát fenntartjuk. 26

27 AGRE_DL_Industry_2009_ung_32S :02 Uhr Seite 27 0,41 1, ,0 11,4 M 3 /MIN BAR KW DIREKT- MEG- HAJTÁS MADE IN AUSTRIA A-TOWER Akár 3 dugattyús kompresszorból áll. Speciálisan kórházi felhasználásra. HATALMAS RUGALMASSÁG: ÖN VÁLASZT Az A-Tower sorozat lehetœséget nyújt, hogy dugattyús kompreszszorát teljesen az üzemi igényeknek megfelelœen saját maga konfigurálja. Hogy olajmentes vagy olajkenéses, 1 aggregát a sırített levegœ elœállításhoz vagy akár 3 aggregát, ÖntŒl függ, hogy a térfogatáram igényt: fokozatokban szeretné elœállítani, hogy a mindenkori sırített levegœ igényhez optimális illesztést tudjon realizálni vagy további kompresszorok által tartalékot képezzen. Az A-Tower elœnyei moduláris felépítésében rejlenek. A hangtompított burkolaton belül max. 3 MGK-/MGK-O sorozatú kompresszor számára alakítottunk ki helyet. A sorozat szállítási terjedelme a következœt öleli fel standard kivitelben: elektronikus alapterhelésváltó kapcsolás biztonsági szelep minden aggregáthoz üzemóraszámláló aggregátonként visszacsapó szelep aggregátonként be és kikapcsoló gomb aggregátonként Rendszernyomás manométer Nyomáskapcsoló KiegészítŒ opciók kaphatóak. Típus Aggregát Motor- Szállítási - Szállítási- Max. HıtŒlevegŒ- Súly Zaj- Sırített levegœteljesítmény mennyiség* mennyiség Nyomás mennyiség szint csatlakozás [kw] [l/min] m 3 /h [bar(ü)] [m 3 /h] [kg] [db(a)] [G] MGK-N , , , , MGK-N , , , , MGK-N , , , , MGK-H , , , , MGK-H , , , , MGK-H , , , , MGK-O , , , , MGK-O , , , , MGK-O , , , , OLAJMENTES *) a tényleges szállítási mennyiség ISO 1217 C melléklet szerint mérve: 10 baros készülék esetén 8 barnál, 15 baros készülékek esetén 12 barnál, sırített levegœ csatlakozás 1, méretek: H x Sz x M 1600 x 790 x Fordulatszám 1400 min 1. A mıszaki változtatások jogát fenntartjuk. 27

28 AGRE_DL_Industry_2009_ung_32S :02 Uhr Seite 28 0,39 9, ,2 30,0 D M 3 /MIN BAR KW ÉKSZÍJMEG- HAJTÁS MADE IN GERMANY BOOSTER Dugattyús kompresszor. UTÁNSÙRÍTÉSSEL A MAXIMÁLIS NYOMÁSRA. Boostert ott használnak, ahol már max. 10 baros sırített levegœ áll rendelkezésre, vagy egy elékapcsolt normálnyomású kompresszor azt megtermeli. A Booster a sırített levegœt sıríti egy második sırítési folyamatban a kívánt magasabb, max. 40 bar üzemi nyomásra egyszerıen, biztonságosan és gazdaságosan. Ezzel az ékszíjmeghajtásos, levegœhıtéses dugattyús kompreszszorral lehet magasabb nyomást úgy elérni, hogy e decentrális külön kompresszorba vagy egy külön magas nyomású sırített levegœ hálózatba ne kelljen beruházni. Az AGRE-Boosterek kompakt építési módjukkal és világos, karbantartásbarát felépítésükkel tınnek ki. Ismertek a gazdaságos sırített levegœ elœállításrœl és hosszú élettartamidœrœl, három mıszakos üzemelés alatt is. A lassan forgó ( /perc fordulatszám), levegœhıtéses kompresszorokat átgondolt építœszekrény jellegük miatt csaknem minden üzemi feltételhez lehet illeszteni. Alapkivitelben 5 10 bar közötti elœnyomásra vannak méretezve. További elœnyomások ajánlatkérésre. A BOOSTER MÙKÖDÉSI ÁBRÁJA A központi kompresszorteleprœl a fogyasztókhoz alacsony nyomás (5 10 bar) magas nyomás (bis 40 bar) a magas nyomású fogyasztókhoz Típus Szívott- max. max. Hengerek- Térfogatáram [l/min] Motor-névleges teljesítmény [kw] Kompresszor Méretek Sırített levegœ térfogat elœ- vég- száma CAGI/PNEUROP PN2 CPTC2 max. nyomásnál fordulatszám H x Sz x M csatlakozás 5 barnál* nyomás nyomás szerint max. Nyomsnál [bar] [l/min] [bar(ü)] [bar(ü)] [min 1 ] [mm] [G] BOOSTER , ,2 2,2 3,0 3,0 3, x 425 x 570 1/2 BOOSTER , ,2 3, x 425 x 570 1/2 BOOSTER , ,0 4,0 4,0 4,0 4,0 5, x 540 x 715 1/ , ,0 4,0 4,0 5,5 5,5 5, x 540 x 715 1/ , ,0 4,0 4,0 5,5 7,5 7, x 540 x 715 1/2 BOOSTER , ,5 7,5 7, x 575 x 755 3/ , ,5 7, x 575 x 755 3/ , ,5 7, x 575 x 755 3/4 BOOSTER , ,5 18,5 18, x 1020 x mm , ,5 18, x 1020 x mm , , x 1020 x mm BOOSTER , ,5 18,5 18, x 820 x mm , ,5 18, x 820 x mm , x 820 x mm BOOSTER , x 920 x mm , x 920 x mm , x 920 x mm BOOSTER , x 1020 x mm , x 1020 x mm , x 1020 x mm A mıszaki változtatások jogát fenntartjuk. * BOOSTER tŒl ig a szívott térfogat minimum 7,5 barnál 28

29 AGRE_DL_Industry_2009_ung_32S :02 Uhr Seite 29 VEZÉRLÉSEK AIR CONTROL 4. Drasztikusan csökkenti energiaköltségeit Gondolkodik, felügyel, dokumentál ElŒre tervezi a karbantartásokat Biztonságot nyújt a sırített levegœ ellátásnál a sırített levegœs telepet központi rendszerbe integrálja A meglévœ sırített levegœs telepeket azonnal gazdaságosabban mıködteti Az AIR CONTROL vezérlési családdal lehetœsége nyílik a teljes sırített levegœ ellátását optimálisan vezérelni, kezelni és felügyelni. A legmodernebb mikroprocesszor és kommunikációs technológia használata garantálja a kompresszor modellek, valamint tartozékok zavarmentes csatlakoztatását. A kiváló vezérléscsaláddal a legkevesebb ráfordítással a következœket kapja meg: magas megtakarítási potenciál magas üzembiztonság a kompresszorok és tartozékok rendelkezésre állása FÖLÉRENDELT VEZÉRLÉSEK Egy fölérendelt vezérlœrendszer Sırített levegœ telepének igénytœl függœ vezérlése gyártótól függetlenül AIR CONTROL mikroprocesszoros vezérlés felhasználóbarát konfiguráció a nagy grafikus kijelzœ és szöveges kijelzések által gyors információ minden csatlakoztatott kompresszor üzemi állapotáról (4 darabig) programozható kapcsolóóra az üzemi igény optimális programozása érdekében plus kivitel esetén a hıtveszárító szabályozása a karbantartási intervallum kijelzése 31 nyelv állítható be különbözœ grafikai ábrák hívhatóak le hibaüzenetek tárolása szöveges kijelzœ 29

30 AGRE_DL_Industry_2009_ung_32S :02 Uhr Seite 30 HULLADÉKHà HASZNOSÍTÁS Energiamegtakarítás. Költség csökkentés. ÉSSZERÙ HULLADÉKHà HASZNOSÍTÁS ÉSSZERÙ SZABÁLYOZÁSI TECHNIKA ÁLTAL Az energiaköltségek megtakarítása mindenek elœtt a sırített levegœ elœállítás során keletkezœ hulladékhœnél lehetséges. Ez nemcsak elegendœ hœmérsékletszinttel áll rendelkezésre, hanem alacsony költséggel is hasznosítható. Mint elismert kompresszor gyártó felhasználáshoz illesztett és kipróbált rendszereket ajánlunk fıtœlevegœ, használati melegvíz felmelegítés tekintetében. A kompresszor csatlakoztatása egy fıtœrendszerhez mindig a hœháztartásba való beavatkozást jelenti. A kompresszor hulladék hœje a legritkább esetben felel meg a fıtœrendszer aktuális igényeinek. Annál többször jutunk viszont a sırített levegœ igény, a hœkeletkezés és a fıtési célú hœigény ésszerı összhangjára. A kompresszor hulladékhœhasznosításával kapcsolatban kifejlesztett speciális thermocsatlakozókkal kínálunk egy elektronikus vezérlœegységet az igényhez illesztett hœmérsékletszabályozás érdekében. HÃDIAGRAM Olajbefecskendezéses csavarkompresszor hœdiagramja 5 % sırített levegœ maradék hœ Hasznosítható hulladékhœ 3 % elsugárzás 10 % sırített levegœ utóhıtœ 72 % olajhıtœ 10 % motorveszteség 100 % elektromos energia A HULLADÉKHà FELMELEGÍTÉSÉRÃL AlapvetŒen minden kompresszor rendszer hulladékhœjét gazdaságosan lehet használni. A hœdiagram viszont azt mutatja, hogy ez egy olajbefecskendezéses csavarkompresszornál különösen egyszerı. Itt csak az olajhıtœn a felvett energia kb. 72 %-át hœként el lehet vezetni. Hogy legyen egy körülbelüli elképzelése: kw felel meg egy családi ház átlagos fıtœteljesítményének. A levegœ sırítése közben hœ keletkezik. Egy kompresszor sırítési hœje mennyiségileg megközelítœleg megfelel a motor teljesítményfelvételének. Ezt a hœt kell elvezetni. Ezért szükséges az intenzív hıtés. A kompresszornak a megengedett hœmérséklettartományban, magas hatásfokkal kell dolgozni, a sırített levegœnek viszont hidegnek és száraznek kell lennie. A levegœ vagy víz hıtœközegben tárolt energiát ésszerıen lehet hasznosítani vagy ésszerıtlenül lehet elpocsékolni. Ennél a pontnál kezdœdik a hulladékhœ hasznosítás! A HULLADÉKHà HASZNOSÍTÁS LEHETÃSÉGEI Vízhıtéses A hulladékhœ hasznosítása a csatornarendszeren keresztül SırítŒ Olajkör hœhasznosítása LevegŒhıtéses A hıtœvíz hulladékhœjének hasznosítása A HıtŒvíz bemenet S HıtŒvíz kimenet D Lapos hœcserélœ F Termosztatikus szelep G Termosztatikus szelep H HŒhordozó befecskendezése A H G D S F ALLEGRO , Largo hulladékhœ hasznosítása 30
