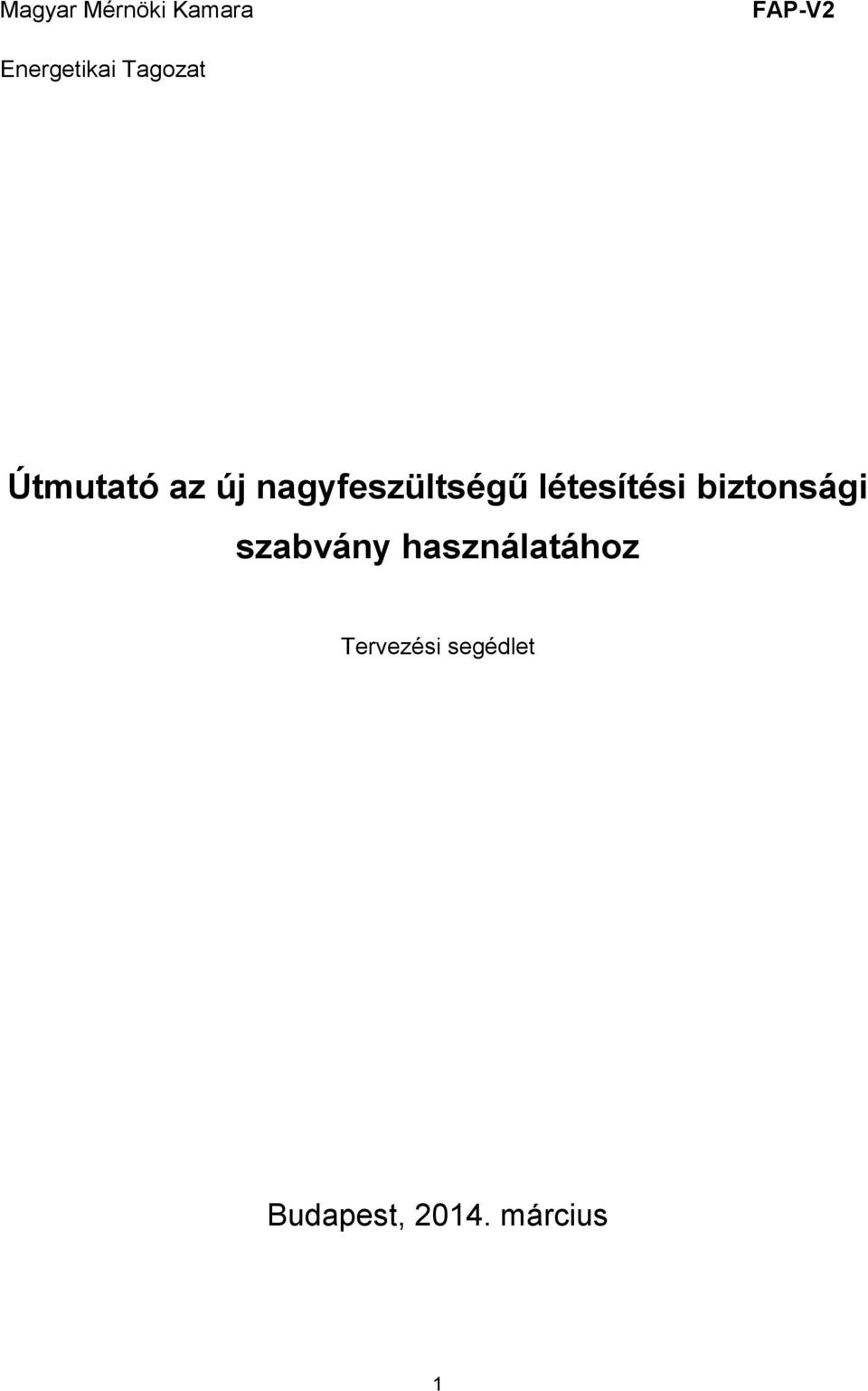

1 Magyar Mérnöki Kamara FAP-V2 Energetikai Tagozat Útmutató az új nagyfeszültségű létesítési biztonsági szabvány használatához Tervezési segédlet Budapest, március 1

2 2

3 Az útmutató a Magyar Mérnöki Kamara 2013/14 évi feladatalapú pályázata és támogatása keretében készült. Tagozat elnöke: Gábor András Témavezető: Tüdős Tibor Közreműködők: Gábor András Dr. Varjú György Rejtő János 3

4 1. Az útmutató tárgya Az MSZ EN :2011 jelzetű, 1 kv-nál nagyobb váltakozó feszültségű erősáramú berendezések. 1. rész: Általános szabályok (Power installations exceeding 1 kv a.c. Part 1: Common rules) című 120 oldalas harmonizált európai magyar szabvány összehasonlítása az azonos tárgyú, 2013 novemberéig érvényes, visszavont MSZ 1610 jelzetű, létesítési szabványsorozattal. A szóban forgó szabvány ezen útmutató készítésekor csak angol nyelven áll rendelkezésre, az MMK Energetikai Tagozata foglalkozik a szöveg szakfordításával, azzal a céllal, hogy az MSZT-hez benyújtandó, szakmailag lektorált szöveg alapján kiadásra kerüljön a szabvány magyar nyelvű változata. A magyar változat feltehetőleg 1 kv-nál nagyobb váltakozó feszültségű energetikai létesítmények címmel fog megjelenni, az egységes terminológia érdekében. 2. A szabvány keletkezése és hatálya A létesítési biztonsági villamos szabványoknak nagy hagyománya van a magyar és egyéb nemzeti szabványosításban. Az elsők között alkották meg az ilyen kis- és nagyfeszültségű előírásokat; az első német nagyfeszültségű előírás pl ban jelent meg, a VDE 0101 jelű szabvány első kiadása pedig 1930-ban. Míg az épületek kisfeszültségű villamos berendezéseire vonatkozó szabványok nemzetközi egységesítése már 1970 körül megkezdődött az IEC-ben, addig az 1 kv-nál nagyobb feszültségű létesítmények biztonságával foglalkozó első európai harmonizációs dokumentumot a CENELEC (az EU villamos szabványokkal foglalkozó bizottsága) csak 1999-ben adta ki; jelzete HD 637 S1, címe Power installations exceeding 1 kv a.c. volt. (Itt kell megjegyezni, hogy míg a kisfeszültségű készülékek, berendezések biztonsági előírásait az EU direktívákban szabályozza, addig a nagyfeszültségű készülékekre, berendezésekre, létesítményekre csak szabványok írnak elő szabályokat, amelyek alkalmazása formailag nem kötelező.) A HD 637 S1 jelzetű harmonizációs dokumentumot több európai ország átvette nemzeti szabványként, Németországban DIN VDE 0101:2000 jelzettel jelent meg. Az IEC e harmonizációs dokumentum alapján jelentette meg 2002-ben az IEC jelzetű nemzetközi szabvány első kiadását. A második kiadás 2010 augusztusában jelent meg, amelyet még az év novemberében kisebb változtatásokkal átvett a CENELEC, EN :2010 jelzettel, ezzel azonos a 4

5 szóban forgó MSZ EN :2011 szabványunk. Ez a szabvány 6 oldal terjedelemben foglalkozik földelőrendszerek biztonsági követelményeivel, de a CENELEC ezeket nem találta elegendőnek (a HD 637 S1 dokumentumban részletesebb földelési előírások voltak), ezért az EN szabvánnyal egy időben kiadta az EN 50522:2010 jelzetű Earthing of power installations exceeding 1 kv a.c. című, 66 oldalas szabványát, amely MSZ EN 50522:2011 jelzettel, 2011 februárjában magyar szabványként is meg lett hirdetve. Ez a szabvány tagozatunk közreműködése folytán óta, 1 kv-nál nagyobb váltakozó feszültségű energetikai létesítmények földelése címmel magyar nyelven is rendelkezésre áll. E szabványhoz tagozatunk 2013-ban kidolgozta a FAP 39/1/2012 jelű Útmutató az új nagyfeszültségű földelési szabvány használatához című tervezési segédletét. A két szabványt egyébként együttesen célszerű használni, az EN be a szakkifejezések, meghatározások és alapvető követelmények egy része az EN ből van átvéve. Az EN szabvány 72 db meghatározásából 38 db az EN ben is szerepel. (Németországban a két szabvány VDE és VDE jelzettel jelent meg). 3. A szabvány előzménye: az MSZ 1610 szabványsorozat A magyar előzmény, az MSZ 1610 jelzetű szabványsorozat a következő részekből állt: MSZ :1970 Létesítési biztonsági szabályzat 1000 V-nál nagyobb feszültségű erősáramú villamos berendezések számára. Általános előírások és száraz helyiségre vonatkozó előírások (42 oldal) :1970 Létesítési stb. Poros, időszakosan nedves, nedves, marópárás vagy meleg helyiségek, illetve szabadtér (5 oldal) MSZ :1970 Létesítési stb. Robbanásveszélyes helyiségek és szabadterek. (20 oldal) MSZ :1970 Létesítési stb. Tűzveszélyes helyiségek és szabadterek. (6 oldal) 5

6 MSZ :1970 Létesítési stb. Villamos kezelőterek és laboratóriumok. (21 oldal) MSZ :1979 Létesítési stb. Kis zárlati áramú berendezések. (6 oldal) MSZ :1970 Létesítési stb. Színházak és hasonló kulturális létesítmények. (4 oldal) MSZ :1970 Létesítési stb. Közterület (4 oldal) Az MSZ 1610 szabványsorozat minden 1000 V-nál nagyobb névleges (üzemi) feszültségű erősáramú létesítmény (eredeti terminológia szerint berendezés ) létesítésére vonatkozott, de elkülönítve - a MSZ ban - foglalkozott azokkal az enyhítésekkel, amelyek a kisfeszültségű hálózatról táplált, az 1000 V-nál nagyobb feszültséget saját transzformátorral előállító (ún. "kis zárlati áramú") berendezéseknél (pl. neon, röntgen) a szokásos nagy teljesítményű berendezésekkel szemben megtehetők. E szabványsorozat biztonsági szabályzat volt, tehát csupán az élet vagyon- és üzembiztonság érdekét szolgáló előírásokat tartalmazta, a gazdasági, minősítési és más szempontokat nem vette figyelembe. A szabványsorozat létesítési szabályzat, tehát csak a létesítés, bővítés, felújítás során a létesítmény kialakítására vonatkozó előírásokat tartalmazta, az üzemtartási, felülvizsgálati, karbantartási előírásokat nem. Nem voltak tárgyai e szabvány sorozatnak az érintésvédelmi, a villámvédelmi előírások, valamint a létesítés eredményeként létrejövő létesítménnyel összefüggő, de nem villamos (építészeti, tűzvédelmi stb.) előírások megoldása sem. A szabványsorozat berendezésekre vonatkozott, tehát csak a kész gyártmányok alkalmazásával (a megfelelő gyártmány kiválasztásával, ennek bekötésével, elhelyezésével, a helyi adottságokra utaló jelöléseivel stb.) foglalkozott, de e gyártmányok kialakításával kapcsolatos biztonsági előírásokkal nem. A szabványsorozat 1. szabványa az általános előírásokat adta meg, amelyek tehát minden berendezésre egyaránt vonatkoztak (kivéve, ha a sorozat valamelyik másik 6

7 szabványa ez alól kifejezetten felmentést adott); azokban a száraz helyiségekben, amelyek nem tartoztak a sorozat más szabványai egyikének hatálya alá sem, elegendő volt e szabvány követelményeinek kielégítése. Tekintettel arra, hogy általában a villamos berendezések szolgálják a környezet céljait és nem megfordítva, a villamos berendezéseknek kell alkalmazkodniuk a környezethez. Ennek megfelelően a sorozat 2. szabványa rögzítette azokat a többletkövetelményeket, amelyek a különleges (nedves, poros, meleg, szabadtéri) környezeti adottságok káros behatásai ellen kívánják a villamos berendezést megvédeni; a 3. és 4. szabványok viszont azokat a többletelőírásokat adták meg, amelyek célja, hogy a robbanásveszélyes és a tűzveszélyes környezetben a villamos berendezés ne fokozza a robbanás vagy tűz bekövetkezésének veszélyét. A sorozat 5. szabványa a villamos kezelőterekben, a 6. szabvány pedig a kis zárlati áramú berendezések esetében alkalmazható könnyítéseket tartalmazta. A 7. és 8. szabvány a környezet rendeltetéséből adódó különleges többletkövetelményeket adta meg. A szabványsorozatnak helyiségtípusok szerinti tagolása a korábbi kisfeszültségű létesítési biztonsági szabványsorozat, az MSZ mintájára készült, ezt a szabványsorozatot is visszavonták (utódja a az MSZ 2364 és MSZ HD 6034 szabványsorozat) négy szabvány kivételével, a kezelőterekre és laboratóriumokra vonatkozó 11. szabvány, a színházakra vonatkozó 13. szabvány, a közterületre vonatkozó 14. szabvány és az akkumulátorokra vonatkozó 16. szabvány még nemzetközi ajánlásra alapuló utód hiányában még érvényes! A sorozat szabványai a 3. szabvány kivételével november 1-ig voltak érvényben, bár visszavonási szándékukat már 2003 márciusában közölték. Az MSZ at már én visszavonta az MSZT, utódja az MSZ EN lett (a 2009-ben megjelent legújabb kiadás címe: Robbanóképes közegek. 14. rész: Villamos berendezések tervezése, kiválasztása és szerelése). Az MSZ :1970 részletes tartalomjegyzéke az 1. mellékletben található, ebből jól áttekinthető a szabvány alkalmazási területe, előírásainak és követelményeinek rendszere. Az MSZ 1610 szabványsorozat 1970-es kiadása idején többé-kevésbé megfelelt az akkori igényeknek, bár sokkal kevésbé volt informatív, mint a kisfeszültségű MSZ 1600 sorozat, vagy pl. az azonos tárgyú német szabvány. (Az MSZ ben pl. nincs ábra és csak 3 táblázat van, az egykorú német VDE 0101:1980 szabványban 16 ábra és 7 táblázat segítette a létesítőket). Az 1. szabvány közölt 7

8 fontos meghatározásokat pl. a nagyfeszültségű leválasztásét, részletezte a védőintézkedéseket: baleset elleni, tűz- és robbanásveszély elleni védelem, védelem erősárammal a gyengeáramú berendezésbe való áthatolása ellen, túlfeszültségvédelem, feszültségkimaradás elleni védelem, túláramvédelem, földzárlatvédelem, továbbá kiviteli előírások. További fejezetek (4. Villamosgépek és fogyasztóberendezések, 5. Világítási berendezések, 6. Készülékek, mérő-, működtető- és jelzőberendezések és 7. Vezetékek) részletezték e gyártmányokra és berendezésekre vonatkozó követelményeket. A szabványsorozat 2013-ig érvényes mind a 7 szabványában sok szabványhivatkozás volt. Ilyen hivatkozások voltak pl. érintésvédelem tekintetében az MSZ 172-2, és az MSZ 172-3; tűzvédelem tekintetében az illetékes hatóság rendelete (1/1963. BM sz. rendelet) és az MSZ 15688, villámvédelem tekintetében az MSZ 274, üzemvitel tekintetében az MSZ A hivatkozások jegyzékében viszont nem volt feltüntetve, hogy szabvány mikori kiadására hivatkozik a szöveg. A hivatkozott szabványok túlnyomó részét azóta visszavonták, vagy sokkal későbbi kiadásuk volt 2013-ban érvényben, így a hivatkozott követelményt, táblázatot, stb. gyakorlatilag nem lehetett kideríteni! A szabványsorozat 1975-ben kiadott magyarázatos kiadásába beillesztették a hivatkozott szabványok vonatkozó szövegrészeit, táblázatait. A túlfeszültségvédelem tekintetében pl. a szabvány az MSZ 9250 (Szigetelések koordinálása) és a NIMSZ 287 szabványokra hivatkozott, táblázatot nem közölt. Ezeket a szabványokat rég visszavonták. A magyarázatos kiadás viszont itt közölte a próbafeszültségek táblázatát. A szabványsorozat különböző helyiségtípusokra vonatkozó, 2013-ig érvényes 2 8 sorszámú szabványai azonos felépítésűek voltak, azonos fejezetcímekkel és - az 5. sorszámú kezelőterekre és laboratóriumokra vonatkozó 5. szabvány kivételével - rövid terjedelműek, elég semmitmondóak, külön szabványként való kiadásuk nem volt indokolt. A 21 oldal terjedelmű 5. szabvány visszavonása viszont abból a szempontból problematikus, hogy nagyfeszültségű kezelőterekre és laboratóriumokra így most nincs érvényes előírás. Ez a szabvány a kezelőterek és laboratóriumok meghatározásai vonatkozásában az MSZ szabványra (kisfeszültségű villamos kezelőterek és laboratóriumok) hivatkozik, amely jelenleg is érvényben van tartva! Mindezeket figyelembe véve úgy tűnik, hogy ez a szabványsorozat már a visszavonási szándék bejelentésekor, 2003-ban majdnem használhatatlan volt! 8

9 4. Az új MSZ EN :2011 szabvány jellemzése A szabvány részletes tartalomjegyzéke az 2. sz. mellékletben található. Szembetűnő különbség az MSZ 1610-hez képest, hogy 17db. szemléletes ábrát és 8 db. táblázatot tartalmaz, tehát sokkal inkább felhasználóbarát mint az előd. Az ábrák többé-kevésbé azonosak a korábbi német VDE 0101 szabvány ábráival, feltehetőleg a szabványt szerkesztő IEC műszaki bizottság átvette e szabvány követelményeit és ábráit. Bár hivatkozik számos más IEC és CENELEC szabványra, az átvett követelmények, táblázatok, stb. teljes terjedelemben közölve vannak. A 72 db közölt szakkifejezés és meghatározásaik a jövőben alapját képezhetik a magyar nagyfeszültségű szabványok terminológiájának. A 102 oldalas terjedelem is jelzi, hogy itt egy nagyon részletes és alapos, jól használható létesítési biztonsági szabályzatról van szó! A felépítés is más, nincsenek helyiségtípus szerinti fejezetek, az egész sokkal gyakorlatiasabb. Két igen fontos részletes táblázat a minimális légközöket közli, az első az 1 kv és 245 kv közötti, a második a 245 kv feletti feszültségtartományra vonatkozóan. A 3. táblázat a kültéri, a 4. a belsőtéri transzformátorok elhelyezési légközeit tartalmazza. Szemléletes ábrák vannak közölve a védőfedések/védőakadályok segítségével biztosítható közvetlen érintés elleni védelemről, külső kerítéseknél/falaknál betartandó határtávolságokról és magasságokról, elzárt villamos kezelőtereken belül betartandó legkisebb magasságokról és biztonsági távolságokról (az ábra szemlélteti a veszélyes övezet és a közelítési övezet fogalmát). Igen részletes és ugyancsak informatív ábrák vannak a szabványban transzformátorok elhelyezéséről, tűzvédelméről olajteknők kialakításáról. Villámhárítók védelmi zónáját is ábrák szemléltetik. A következőkben közöljük a légközökre vonatkozó két táblázatot: 9

10 1. táblázat Legkisebb légközök I. feszültségtartomány (1 kv < U m 245 kv) Feszültségtartomány Létesítmény legnagyobb feszültsége Um (effektív érték) Névleges rövid idejű ipari frekvenciás próbafeszültség Ud (effektív érték) Névleges lökőhullámú próbafeszültségª Up 1,2/50 μs (csúcsérték) Legkisebb fázisvezető és föld közötti és fázisvezetők közötti légköz N Beltéri létesítmények Kültéri létesítmények kv kv kv mm mm 3, , , I , b b b b 325 b b b b b 750 b a A méretezési lökőhullám alkalmazható fázisvezetők közötti és fázisvezető és föld közötti esetre. b Ha egyes értékek nem elegendőek annak bizonyítására, hogy a kívánt fázisvezetők közötti lökőhullámú próbafeszültségek követelményei kielégítésre kerültek, további fázisvezetők közötti lökőhullámú próbafeszültség vizsgálatokra van szükség.. 10

11 2. táblázat Legkisebb légközök II. feszültségtartomány (U m > 245 kv) Feszültség Létesítmény tartomány legnagyobb feszültsége Névleges rövid idejű ipari frekvenciás próbafeszültség a Névleges kapcsolási hullámú próbafeszültség Legkisebb fázis-föld légköz Névleges kapcsolási hullámú próbafeszültség Legkisebb fázisvezetők közötti légköz a b II U m r.m.s. U p 1,2/50 μs (csúcsérték) U s Fázis - föld 250/2 500 μs (csúcsérték) Vezeték szerkezet Rúd szerkezet N U s Fázisvezetők közötti 250/2 500 μs (csúcsérték) Vezeték vezeték párhuzamos kv kv kv mm kv mm / / / / / / b b b Rúd vezeték b b / / b / / / / / A méretezési lökőhullám alkalmazható fázisvezetők közötti és fázisvezető és föld közötti esetre A névleges lökőhullámú próbafeszültség felső értékére előírt legkisebb légköz. Megjegyzés: A 800 kv feletti U m. bevezetése megfontolás tárgyát képezi. Az IEC szabványban kv, kv és kv értékek vannak felsorolva. 11

12 1. SZ. MELLÉKLET AZ MSZ :1970 TARTALOMJEGYZÉKE 1. ÁLTALÁNOS RENDELKEZÉSEK 1.1 Felhasználható anyagok és készülékek 1.2 Elhelyezés és szerelés 1.3 Várható igénybevétel 1.4 Egyéb szabványok és rendeletek 1.5 Ideiglenes berendezés létesítése 2. MEGHATÁROZÁSOK 2.2 Szakképzettség 2.3 Építési anyagok és épületszerkezetek tűzállósága 2.4 A helyiség jellege szerinti meghatározások 2.5 Helyiségek tűz- és robbanásveszélyessége 2.6 Helyiségek rendeltetése 2.7 A berendezés jellege 2.8 Védelem 3. VÉDŐINTÉZKEDÉSEK 3.1 Baleset elleni védelem 3.2 Tűz- és robbanásveszély elleni védelem 3.3 Védelem erősárammal a gyengeáramú berendezésbe való áthatolása ellen 3.4 Túlfeszültségvédelem 3.5 Feszültségkimaradás elleni védelem 3.6. Túláramvédelem 3.7 Földzárlatvédelem 3.8 Védelmi berendezések kiviteli előírásai 4. VILLAMOSGÉPEK ÉS FOGYASZTÓBERENDEZÉSEK 4.1 Villamos fogógépek (MSZ 152) 4.2 Transzformátorok (MSZ 9230) 4.3 Egyenirányítók 4.4 Fázisjavító kondenzátorok (MSZ 1578, MSZ és MSZ 18423) 5. VILÁGÍTÁSI BERENDEZÉSEK 6. KÉSZÜLÉKEK, MÉRŐ-, MŰKÖDTETŐ- ÉS JELZŐBERENDEZÉSEK 6.1 Megszakítók, terhelésszakaszolók és kapcsolók (MSZ 1580) 6.2 Szakaszolók (MSZ 1580, MSZ 1582) 6.3 Biztosítók (MSZ 1583) 6.4 Fojtótekercsek 6.5 Petersen-tekercs 6.6 Mérőberendezések (MSZ 1576/1... 4, MSZ 1577/1... 3) 6.7 Működtető berendezések 6.8 Jelzőberendezések 6.9 Kapcsolóberendezések 7. VEZETÉKEK (MSZ 144/1, MSZ 146, MSZ 1166) 7.1 Vezetékek alkalmazhatósága 7.2 A vezetékek méretezése 7.3 A vezetékek földzárlatvédelme 7.4 A vezetékek elhelyezése 7.5 Vezetékkötések 12

13 7.6 Kábelek és szigetelt vezetékek 7.7 Szekunder vezetékezés A szövegben említett szabványok 13

14 2. SZ. MELLÉKLET Az MSZ EN :2011 TARTALOMJEGYZÉKE 1 Alkalmazási terület 2 Rendelkező hivatkozások 3 Szakkifejezések és meghatározásuk 3.1 Általános meghatározások 3.2 A létesítményekre vonatkozó meghatározások 3.3 A létesítmények típusára vonatkozó meghatározások 3.4 A villamos áramütéssel szembeni biztonsági intézkedésekre vonatkozó meghatározások 3.5 A légközökre vonatkozó meghatározások 3.6 Vezérlésre és védelemre vonatkozó meghatározások 3.7 A földelésre vonatkozó meghatározások 4 Alapvető követelmények 4.1 Általános rész Általános követelmények Szállító (gyártó) és a felhasználó közötti megállapodások 4.2 Villamos követelmények A csillagpont földelési módszerek Feszültség-osztályozás Üzemi áram Zárlati áram 4,2.5 Névleges frekvencia Koronakisülés Villamos és mágneses terek Túlfeszültségek Felharmonikusok 4.3 Mechanikai követelmények Szerkezet és tartó szerkezetek Feszítési teher Szerelési teher Jégteher Szélteher Kapcsolási erőhatások Zárlati erőhatások Vezetékfeszítés megszűnése Rezgés Tartószerkezetek méretezése 4.4 Éghajlati és környezeti feltételek Általános rész Üzemszerű állapotok Speciális állapotok 4.5 Speciális követelmények Kisállatok mikroorganizmusok hatásai Zajszint Szállítás 5. Szigetelés 5.1 Általános rész 5.2 Szigetelési szint kiválasztása 14

15 5.2.1 A csillagpont földelési módszerekre vonatkozó megfontolások A próbafeszültségekre vonatkozó megfontolások 5.3 A villamos szilárdság ellenőrzése 5.4 Feszültség alatt álló szerkezeti részek legkisebb légközei Általános rész Legkisebb légköz az I. feszültségtartományban Legkisebb légköz a II. feszültségtartományban 5.5 Legkisebb légközök szerkezeti részek között speciális körülmények esetén 5.6 Vizsgálattal ellenőrzött csatlakozási övezetek 6 Szerkezetek 6.1 Általános követelmények Kiválasztás Megfelelés A személyzet biztonsága 6.2 Külön követelmények Kapcsolókészülékek Erőátviteli transzformátorok és fojtótekercsek Előregyártott típusvizsgált kapcsolóberendezés Mérőváltók Túlfeszültséglevezetők Kondenzátorok Hullámzárak Szigetelők Szigetelt kábelek Vezetékek és tartozékok Villamos forgógépek Áramfejlesztő egységek Áramfejlesztő egységek tápponti csatlakozásai Sztatikus átalakítók Villamos és mechanikus reteszelés 7 Létesítmények 7.1 Általános követelmények Áramköri elrendezés Dokumentáció Szállítási útvonalak Átjárók és bejárati övezetek Világítás Üzemeltetési biztonság Feliratozás 7.2 Nyitott kivitelű kültéri létesítmények Védőfedés légközei Védőakadály légközei Határ-légközök Legkisebb magasság a bejutási övezetben Távolságok épületektől Külső kerítések, vagy falak és bejárati ajtók 7.3 Nyitott kivitelű beltéri létesítmények 7.4 Előregyártott típusvizsgált kapcsolóberendezések létesítése Általános követelmények 15

16 7.4.2 Kiegészítő követelmények gáz-szigetelésű fém-tokozású kapcsolóberendezésekre 7.5 Épületekre vonatkozó követelmények Bevezetés Szerkezeti előírások Kapcsolóberendezések helyiségei Karbantartási és üzemeltetési övezetek Ajtók Szigetelőfolyadékok leeresztése Légkondicionálás és szellőzés Külön figyelmet igénylő épületek 7.6 Nagyfeszültségű/kisfeszültségű előregyártott alállomások 7.7 Oszlopra és tornyokba szerelt villamos létesítmények. 8 Biztonsági intézkedések 8.1 Általános rész 8.2 Közvetlen érintés elleni védelem Közvetlen érintés elleni védelemmel kapcsolatos intézkedések Védelmi követelmények 8.3 Eszközök személyek védelmére közvetett érintkezés esetén 8.4 Eszközök villamos létesítményeken munkát végző személyek védelmére Létesítmények, vagy készülékek leválasztására szolgáló szerkezetek Eszközök leválasztást végző eszközök visszakapcsolásának megakadályozására Eszközök a feszültségmentesített állapot meghatározására Földelésre és rövidrezárásra használt eszközök Szomszédos feszültség alatt álló részekkel szemben védőfedésként működő szerkezetek Személyi védőfelszerelés tárolása 8.5 Íves zárlatból eredő veszély elleni védelem 8.6 Közvetlen villámcsapások elleni védelem 8.7 Tűzvédelem Általános rész Transzformátorok és fojtótekercsek Kábelek Egyéb, gyúlékony folyadékot tartalmazó szerkezetek 8.8 Szigetelő folyadék és SF6 szivárgása elleni védelem Szigetelő folyadék és altalaj alatti víz szivárgása elleni védelem SF6 szivárgás Meghibásodás SF6 veszteség és lebomlási termékek esetén 8.9 Azonosítás és jelölés Általános rész Tájékoztató és figyelmezető táblák Villamos veszélyre vonatkozó figyelmeztetés Beépített kondenzátoros létesítmények Vészjelző feliratok vészkijáratokhoz Kábelazonosító jelölések 9 Védő, vezérlő és segéd rendszerek 9.1 Monitoring és vezérlő rendszerek 9.2 Egyenfeszültségű és váltakozó feszültségű energiaellátó áramkörök Váltakozó feszültségű energiaellátás 16

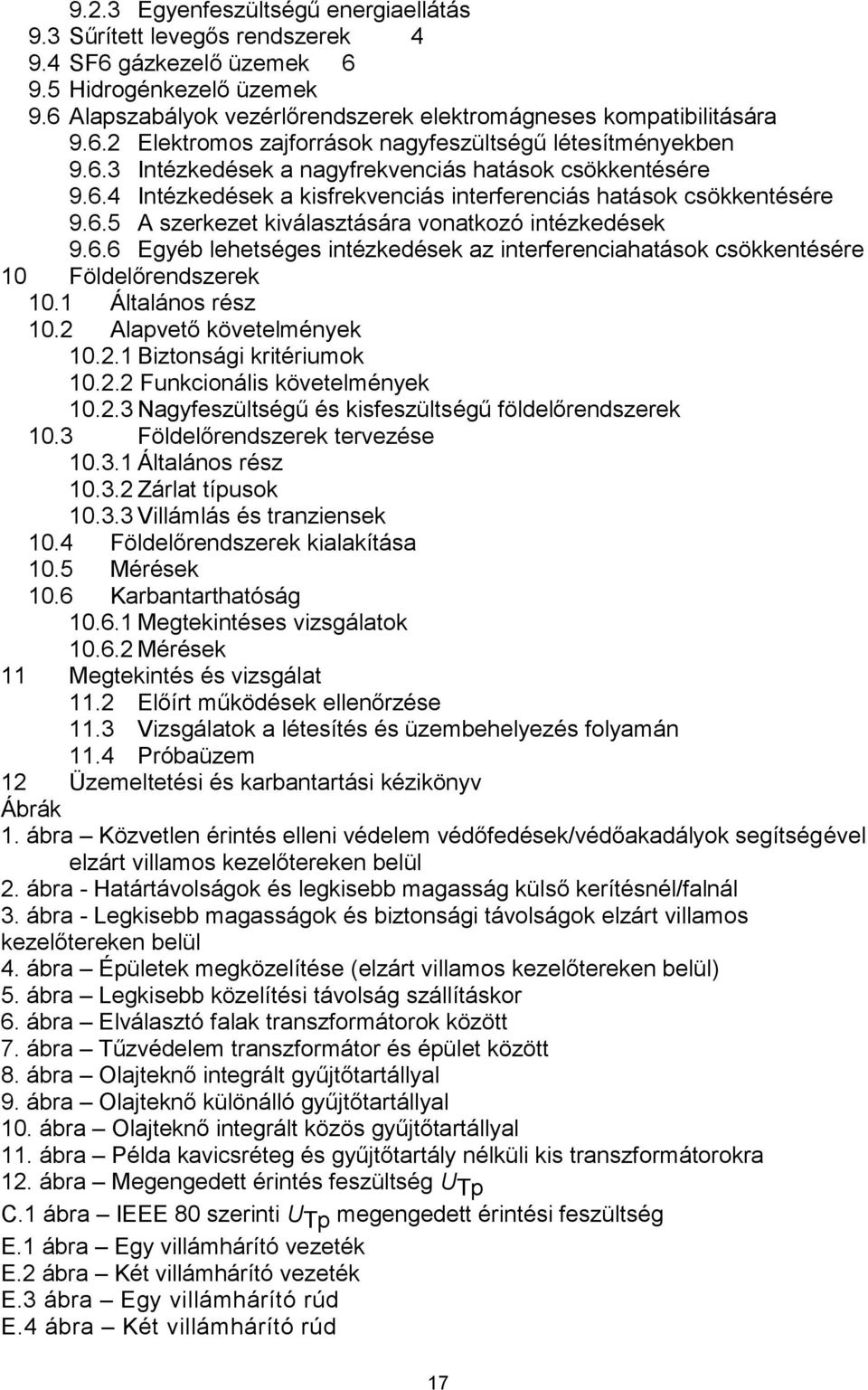

17 9.2.3 Egyenfeszültségű energiaellátás 9.3 Sűrített levegős rendszerek SF6 gázkezelő üzemek Hidrogénkezelő üzemek 9.6 Alapszabályok vezérlőrendszerek elektromágneses kompatibilitására Elektromos zajforrások nagyfeszültségű létesítményekben Intézkedések a nagyfrekvenciás hatások csökkentésére Intézkedések a kisfrekvenciás interferenciás hatások csökkentésére A szerkezet kiválasztására vonatkozó intézkedések Egyéb lehetséges intézkedések az interferenciahatások csökkentésére 10 Földelőrendszerek 10.1 Általános rész 10.2 Alapvető követelmények Biztonsági kritériumok Funkcionális követelmények Nagyfeszültségű és kisfeszültségű földelőrendszerek 10.3 Földelőrendszerek tervezése Általános rész Zárlat típusok Villámlás és tranziensek 10.4 Földelőrendszerek kialakítása 10.5 Mérések 10.6 Karbantarthatóság Megtekintéses vizsgálatok Mérések 11 Megtekintés és vizsgálat 11.2 Előírt működések ellenőrzése 11.3 Vizsgálatok a létesítés és üzembehelyezés folyamán 11.4 Próbaüzem 12 Üzemeltetési és karbantartási kézikönyv Ábrák 1. ábra Közvetlen érintés elleni védelem védőfedések/védőakadályok segítségével elzárt villamos kezelőtereken belül 2. ábra - Határtávolságok és legkisebb magasság külső kerítésnél/falnál 3. ábra - Legkisebb magasságok és biztonsági távolságok elzárt villamos kezelőtereken belül 4. ábra Épületek megközelítése (elzárt villamos kezelőtereken belül) 5. ábra Legkisebb közelítési távolság szállításkor 6. ábra Elválasztó falak transzformátorok között 7. ábra Tűzvédelem transzformátor és épület között 8. ábra Olajteknő integrált gyűjtőtartállyal 9. ábra Olajteknő különálló gyűjtőtartállyal 10. ábra Olajteknő integrált közös gyűjtőtartállyal 11. ábra Példa kavicsréteg és gyűjtőtartály nélküli kis transzformátorokra 12. ábra Megengedett érintés feszültség U Tp C.1 ábra IEEE 80 szerinti U Tp megengedett érintési feszültség E.1 ábra Egy villámhárító vezeték E.2 ábra Két villámhárító vezeték E.3 ábra Egy villámhárító rúd E.4 ábra Két villámhárító rúd 17

18 3. SZ. MELLÉKLET A SZABVÁNYOK ADATLAPJAI Alapadatok Dokumentumnév MSZ :1970 Hivatkozási szám MSZ :1970 Cím Angol Cím Jóváhagyás Meghirdetés Visszavonás Létesítési biztonsági szabályzat 1000 V-nál nagyobb feszültségű erősáramú villamos berendezések számára. Általános előírások és száraz helyiségre vonatkozó előírások Wiring rules for the establishment of power current installations over 1000 V. General requirements and requirements for dry premises Termék és kereskedelmi adatok Nyelv magyar A szabvány Kapható oldalszáma ára papír, PDF-fájl (A fájl mérete: ) byte 42 oldal S kategória Netto:7920.-Ft Brutto: formátumtól függetlenül (27% ÁFA): Ft További adatok Műszaki Bizottság MSZT/MCS 809 ICS Elektrotechnika általában; Villamosenergia-ellátó rendszerek Források Kapcsoódó európai direktíva Közvetlen elődök előzmények Módosítások SZK-közlemények Közvetlen utódok, következmények 2003/03: Visszavonási szándék; 1980/09: Módosítás; 1980/11: Módosítás Copyright 2011 MSZT MSZ EN :

19 MSZ :1970 Alapadatok Dokumentumnév Hivatkozási szám MSZ :1970 Cím Angol Cím Jóváhagyás Meghirdetés Visszavonás Létesítési biztonsági szabályzat 1000 V-nál nagyobb feszültségű erősáramú villamos berendezések számára. Poros, időszakosan nedves, nedves, marópárás vagy meleg helyiségek, illetve szabadtér Wiring rules for the establishment of power current installations over 1000 V. Dusty, periodically humid, humid, aggressive vaporous or hot premises, outdoors Termék és kereskedelmi adatok Nyelv magyar A szabvány Kapható oldalszáma ára papír, PDF-fájl (A fájl mérete: ) byte 5 oldal C kategória Netto:2830.-Ft Brutto: formátumtól függetlenül (27% ÁFA):3594.-Ft További adatok Műszaki Bizottság MSZT/MCS 809 ICS Villamosenergia-ellátó rendszerek; Elektrotechnika általában Források Kapcsolódó európai direktíva Közvetlen elődök előzmények Módosítások SZK-közlemények Közvetlen utódok, következmények 2003/03: Visszavonási szándék MSZ EN :2011 Copyright MSZT 19

20 MSZ :1970 Alapadatok Dokumentumnév Hivatkozási szám MSZ :1970 Cím Angol Cím Jóváhagyás Meghirdetés Visszavonás Létesítési biztonsági szabályzat 1000 V-nál nagyobb feszültségű erősáramú villamos berendezések számára. Robbanásveszélyes helyiségek és szabadterek Wiring rules for the establishment of power current installations over 1000 V. Explosion hazardous premises and outdoors Termék és kereskedelmi adatok Nyelv magyar A szabvány Kapható oldalszáma ára papír, PDF-fájl (A fájl mérete: ) byte 20 oldal K kategória Netto:5190.-Ft Brutto: formátumtól függetlenül (27% ÁFA):6591.-Ft További adatok Műszaki Bizottság MSZT/MB 809 ICS Villamosenergia-ellátó rendszerek; Elektrotechnika általában Források Kapcsolódó európai direktíva Közvetlen elődök előzmények Módosítások SZK-közlemények Közvetlen utódok, következmények MSZ EN :1999 Copyright MSZT 20

21 MSZ :1970 Alapadatok Dokumentumnév Hivatkozási szám MSZ :1970 Cím Angol Cím Jóváhagyás Meghirdetés Visszavonás Létesítési biztonsági szabályzat 1000 V-nál nagyobb feszültségű erősáramú villamos berendezések számára. Tűzveszélyes helyiségek és szabadterek Wiring rules for the establishment of power current installations over 1000 V. Fire hazardous premises and outdoors Termék és kereskedelmi adatok Nyelv magyar A szabvány Kapható oldalszáma ára papír, PDF-fájl (A fájl mérete: ) byte 6 oldal C kategória Netto:2830.-Ft Brutto: formátumtól függetlenül (27% ÁFA):3594.-Ft További adatok Műszaki Bizottság MSZT/MCS 809 ICS Elektrotechnika általában; Villamosenergia-ellátó rendszerek Források Kapcsoódó európai direktíva Közvetlen elődök előzmények Módosítások SZK-közlemények Közvetlen utódok, következmények 1990/10: Helyesbítés; 2003/03: Visszavonási szándék MSZ EN :2011 Copyright MSZT 21

22 MSZ :1970 Alapadatok Dokumentumnév Hivatkozási szám MSZ :1970 Cím Angol Cím Jóváhagyás Meghirdetés Visszavonás Létesítési biztonsági szabályzat 1000 V-nál nagyobb feszültségű erősáramú villamos berendezések számára. Villamos kezelőterek és laboratóriumok Wiring rules for the establishment of power current installations over 1000 V. Electrical service stations and laboratories Termék és kereskedelmi adatok Nyelv magyar A szabvány Kapható oldalszáma ára papír, PDF-fájl (A fájl mérete: ) byte 21 oldal L kategória Netto:5580.-Ft Brutto: formátumtól függetlenül (27% ÁFA):7086.-Ft További adatok Műszaki Bizottság MSZT/MCS 809 ICS Elektrotechnika általában; Villamosenergia-ellátó rendszerek Források Kapcsolódó európai direktíva Közvetlen elődök előzmények Módosítások SZK-közlemények Közvetlen utódok, következmények 2003/03: Visszavonási szándék MSZ EN :2011 Copyright MSZT 22

23 MSZ :1979 Alapadatok Dokumentumnév Hivatkozási szám MSZ :1979 Cím Angol Cím Jóváhagyás Meghirdetés Visszavonás Létesítési biztonsági szabályzat 1000 V-nál nagyobb feszültségű erősáramú villamos berendezések számára. Kis zárlati áramú berendezések Wiring rules for the establishment of power current installations over 1000 V. Installation with small short-circuit currents Termék és kereskedelmi adatok Nyelv magyar A szabvány Kapható oldalszáma ára papír, PDF-fájl (A fájl mérete: ) byte 6 oldal C kategória Netto:2830.-Ft Brutto: formátumtól függetlenül (27% ÁFA):3594.-Ft További adatok Műszaki Bizottság MSZT/MCS 809 ICS Villamosenergia-ellátó rendszerek; Elektrotechnika általában Források Kapcsolódó európai direktíva Közvetlen elődök előzmények Módosítások SZK-közlemények Közvetlen utódok, következmények 2003/03: Visszavonási szándék MSZ EN :2011 Copyright MSZT 23

24 MSZ :1970 Alapadatok Dokumentumnév Hivatkozási szám MSZ :1970 Cím Angol Cím Jóváhagyás Meghirdetés Visszavonás Létesítési biztonsági szabályzat 1000 V-nál nagyobb feszültségű erősáramú villamos berendezések számára. Színházak és hasonló kulturális létesítmények Wiring rules for the establishment of power current installations over 1000 V. Theatres and similar cultural establishments Termék és kereskedelmi adatok Nyelv magyar A szabvány Kapható oldalszáma ára papír, PDF-fájl (A fájl mérete: ) byte 4 oldal B kategória Netto:2560.-Ft Brutto: formátumtól függetlenül (27% ÁFA):3251.-Ft További adatok Műszaki Bizottság MSZT/MCS 809 ICS Elektrotechnika általában; Villamosenergia-ellátó rendszerek Források Kapcsolódó európai direktíva Közvetlen elődök előzmények Módosítások SZK-közlemények Közvetlen utódok, következmények 2003/03: Visszavonási szándék MSZ EN :2011 Copyright MSZT 24

25 MSZ :1970 Alapadatok Dokumentumnév Hivatkozási szám MSZ :1970 Cím Angol Cím Létesítési biztonsági szabályzat 1000 V-nál nagyobb feszültségű erősáramú villamos berendezések számára. Közterület Wiring rules for the establishment of power current installations over 1000 V. Public areas Jóváhagyás Meghirdetés Visszavonás Termék és kereskedelmi adatok Nyelv magyar A szabvány Kapható oldalszáma ára papír, PDF-fájl (A fájl mérete: ) byte 4 oldal B kategória Netto:2560.-Ft Brutto: formátumtól függetlenül (27% ÁFA):3251.-Ft További adatok Műszaki Bizottság MSZT/MCS 809 ICS Elektrotechnika általában; Villamosenergia-ellátó rendszerek Források Kapcsolódó európai direktíva Közvetlen elődök előzmények Módosítások SZK-közlemények Közvetlen utódok, következmények 2003/03: Visszavonási szándék MSZ EN :2011 Copyright MSZT 25

26 Alapadatok Dokumentumnév Hivatkozási szám MSZ EN :2011 Cím Angol Cím Jóváhagyás Meghirdetés Visszavonás MSZ EN : kv-nál nagyobb váltakozó feszültségű erősáramú berendezések. 1. rész: Általános szabályok (IEC :2010, módosítva) Power installations exceeding 1 kv a.c. Part 1: Common rules (IEC :2010, modified) Termék és kereskedelmi adatok Nyelv A szabvány Kapható oldalszáma ára angol papír, PDF-fájl (A fájl mérete: ) byte 116 oldal XA kategória Netto: Ft Brutto: papír formátum esetén (5% ÁFA): Ft elektronikus (PDF) formátum esetén (27% ÁFA): Ft További adatok Műszaki Bizottság MSZT/MCS 809 ICS Források Kapcsoódó európai direktíva Közvetlen elődök előzmények Módosítások SZK-közlemények Közvetlen utódok, következmények Energiaátviteli és -elosztó hálózatok általában idt IEC :2010; idt EN :2010; idt EN :2010/AC:2011; idt EN :2010/AC:2012 MSZ :1970 MSZ :1970 MSZ :1970 MSZ :1970 MSZ :1970 MSZ :1970 MSZ : /09: Helyesbítés; 2012/06: Helyesbítés Copyright 2011 MSZT 26

27 MSZ EN 50522:2011 Alapadatok Dokumentumnév Hivatkozási szám MSZ EN 50522:2011 Cím Angol Cím 1 kv-nál nagyobb váltakozó feszültségű energetikai létesítmények földelése Earthing of power installations exceeding 1 kv a.c Jóváhagyás Meghirdetés Visszavonás Termék és kereskedelmi adatok Nyelv magyar A szabvány Kapható oldalszáma ára papír, PDF-fájl (A fájl mérete: ) byte 67 oldal V kategória Netto:9660.-Ft Brutto: papír formátum esetén (5% ÁFA): Ft elektronikus (PDF) formátum esetén (27% ÁFA): Ft További adatok Műszaki Bizottság MSZT/MCS 809 ICS Olvadóbiztosítók és egyéb, túláram ellen védő készülékek Források idt EN 50522:2010 Kapcsolódó európai direktíva Közvetlen elődök előzmények Módosítások SZK-közlemények Közvetlen utódok, következmények Copyright MSZT 27
