1 1. fejezet: Bevezetés Bevezetés: A TVGo A11 eszköz segítségével televízióvá alakíthatja számítógépét. Nem kell újabb TV-t vásárolnia, így helyet és áramot takaríthat meg. TV műsorokat nézhet, rádióadásokat hallgathat számítógépén, kiváló szórakoztató eszköz Önnek és családjának. Szintén előny, hogy a TVGo A11 kompatibilis a Windows XP Media Center Edition 2005 rendszerrel. A TVGo A11 tartalmaz egy TV tunert, továbbá rögzítő és videokonferencia funkciókat biztosít egyetlen kártyában. Páratlan irányíthatóság a 16 csatornás előnézet, FM rádió, MPEG-1/2/4 formátumú valósidejű és időzített felvétel funkciókkal. Továbbá állóképeket rögzíthet, és beállíthatja őket háttérképnek a számítógépen. Csatlakoztassa a TVGo A11 eszközt egy videomagnóhoz / videokamerához, és élvezze saját felvételeit, konvertálja át őket digitális formátumba, vagy készítsen állóképet és állítsa be háttérképnek. A TVGo A11 eszközzel szórakozva dolgozhat számítógépén. Jellemzők: Kompatibilis az MCE (Media Center Edition) rendszerrel Nézzen analóg TV adást, és hallgasson FM rádiót számítógépén Valósidejű felvétel MPEG-1/2/4 formátumban Automatikus indítás funkció a számítógépen Támogatja az állókép rögzítése és a csatorna előnézete funkciót Támogatja az időeltolt felvétel és az időzített felvétel funkciót 1

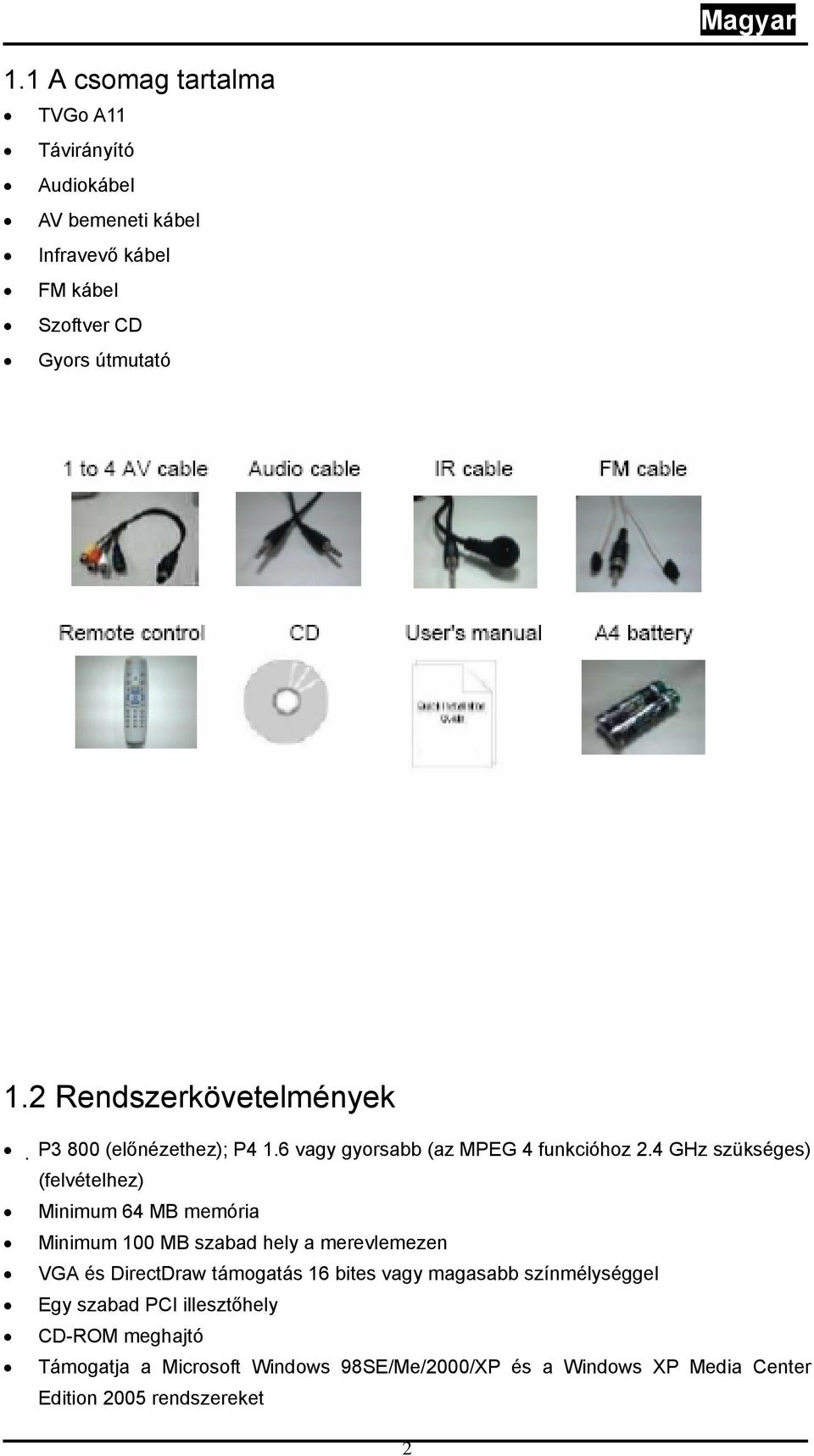

2 1.1 A csomag tartalma TVGo A11 Távirányító Audiokábel AV bemeneti kábel Infravevő kábel FM kábel Szoftver CD Gyors útmutató 1.2 Rendszerkövetelmények P3 800 (előnézethez); P4 1.6 vagy gyorsabb (az MPEG 4 funkcióhoz 2.4 GHz szükséges) (felvételhez) Minimum 64 MB memória Minimum 100 MB szabad hely a merevlemezen VGA és DirectDraw támogatás 16 bites vagy magasabb színmélységgel Egy szabad PCI illesztőhely CD-ROM meghajtó Támogatja a Microsoft Windows 98SE/Me/2000/XP és a Windows XP Media Center Edition 2005 rendszereket 2

3 2. fejezet: Első lépések 2.1 A TVGo A11 csatlakoztatása A TVGo A11 támogatja a hideg indítás (cold boot) és távoli indítás (remote boot) funkciókat a PCI 2.1 és újabb szabványok esetén. A számítógép megfelelő BIOS beállításához (lásd 2.2 PC BIOS beállítás) első telepítéskor győződjön meg róla, hogy a számítógép hálózati tápkábele nincs csatlakoztatva, még akkor sem, ha a PC ki van kapcsolva. Csak akkor kapcsolja be a számítógépet, ha a TVGo A11 eszközt megfelelően és biztonságosan csatlakoztatta a PCI illesztőhelyre. Lásd az alábbi ábrát a megfelelő csatlakoztatáshoz: Magyar 1. Győződjön meg róla, hogy a JP2 2-3 tű le van zárva. (Gyári alapbeállítás). (Ez lehetővé teszi az automatikus indítást, ha le akarja tiltani a funkciót, akkor az 1-2 tűt zárja le). Belső audiocsatlakozó tű (TV kártya - hangkártya). 2. Csatlakoztassa az SVHS kimeneti eszközt az S-VIDEO IN csatlakozóra. 3. Csatlakoztassa a DVD lejátszó vagy kamera videokimenetét a VIDEO IN csatlakozóra. 4. Csatlakoztassa az FM kábelt az FM csatlakozóra. 5. Csatlakoztassa a videomagnó audiokimenetét az AUDIO IN csatlakozóra. Figyelem: Fordítson kiemelt figyelmet a távirányító érzékelő kábelre, ne csatlakoztassa, illetve ne távolítsa el addig, amíg a számítógép be van kapcsolva. Különben hardverhibát okozhat a TVGo A11 eszköznél. 3

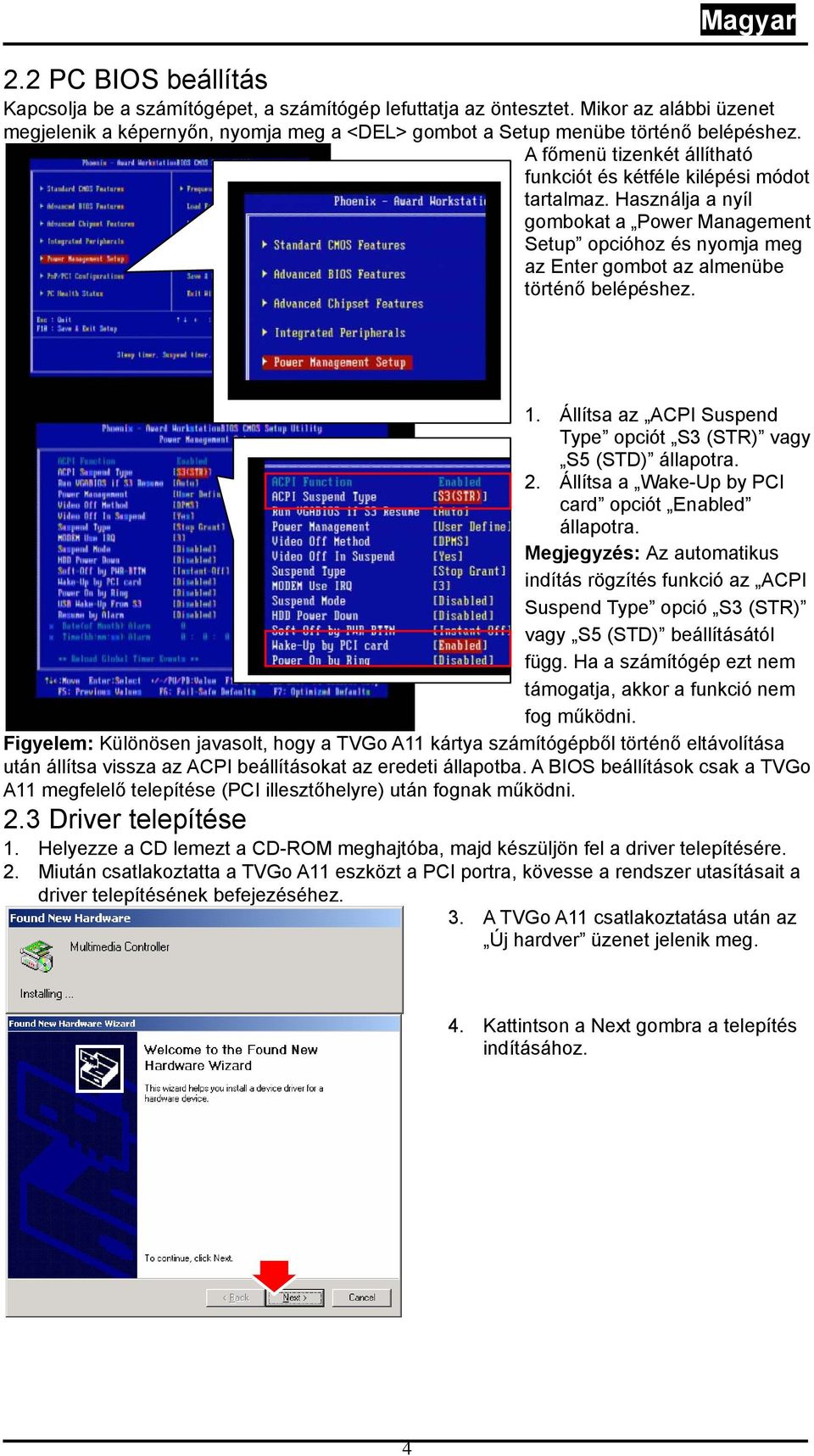

4 2.2 PC BIOS beállítás Kapcsolja be a számítógépet, a számítógép lefuttatja az öntesztet. Mikor az alábbi üzenet megjelenik a képernyőn, nyomja meg a <DEL> gombot a Setup menübe történő belépéshez. A főmenü tizenkét állítható funkciót és kétféle kilépési módot tartalmaz. Használja a nyíl gombokat a Power Management Setup opcióhoz és nyomja meg az Enter gombot az almenübe történő belépéshez. 1. Állítsa az ACPI Suspend Type opciót S3 (STR) vagy S5 (STD) állapotra. 2. Állítsa a Wake-Up by PCI card opciót Enabled állapotra. Megjegyzés: Az automatikus indítás rögzítés funkció az ACPI Suspend Type opció S3 (STR) vagy S5 (STD) beállításától függ. Ha a számítógép ezt nem támogatja, akkor a funkció nem fog működni. Figyelem: Különösen javasolt, hogy a TVGo A11 kártya számítógépből történő eltávolítása után állítsa vissza az ACPI beállításokat az eredeti állapotba. A BIOS beállítások csak a TVGo A11 megfelelő telepítése (PCI illesztőhelyre) után fognak működni. 2.3 Driver telepítése 1. Helyezze a CD lemezt a CD-ROM meghajtóba, majd készüljön fel a driver telepítésére. 2. Miután csatlakoztatta a TVGo A11 eszközt a PCI portra, kövesse a rendszer utasításait a driver telepítésének befejezéséhez. 3. A TVGo A11 csatlakoztatása után az Új hardver üzenet jelenik meg. 4. Kattintson a Next gombra a telepítés indításához. 4

5 5. Válassza az Alkalmas driver keresése [ajánlott] gombot, majd kattintson a Next gombra. 6. Válassza a CD-ROM meghajtó opciót, majd kattintson a Next gombra a driver kereséséhez. 7. Kattintson a Yes gombra a telepítés folytatásához. 8. Kattintson a Finish gombra a telepítés befejezéséhez. 9. A rendszer ismeretlen eszközként fogja azonosítani az eszközt. 5

6 10. Kattintson a Next gombra a folytatáshoz. Magyar 11. Ezután válassza az Alkalmas driver keresése (ajánlott) gombot, majd kattintson a Next gombra. 12. Válassza a CD-ROM meghajtó opciót, majd kattintson a Next gombra a folytatáshoz. 13. Kattintson a Next gombra a driver másolásához. 6

7 14. Kattintson a Yes gombra a TVGo A11 WDM TV Tuner driver telepítésének folytatáshoz. 15. Kattintson a Finish gombra a telepítés befejezéséhez. 16. A telepítés után ellenőrizze a drivert az Eszközkezelőben. 7

8 2.4 DirectX telepítése Magyar A Microsoft DirectX lehetővé teszi a 3D hardvergyorsítás támogatását Windows 98, ME, 2000 és Windows XP rendszerekre. A Windows 98 szoftveres MPEG támogatásához először telepítse a Microsoft DirectX szoftvert, majd egy MPEG kompatibilis videólejátszót. 1. Helyezze a telepítő CD-t a CD-ROM meghajtóba. A telepítőmenü automatikusan megjelenik. 2. Kattintson a Setup Utility opcióra. 3. Kattintson a DirectX gombra. A DirectX(R) telepítője megjelenik. Kattintson az Install gombra a driver telepítéséhez. 4. A telepítőprogram automatikusan telepíti a DirectX szoftvert a rendszerre. 5. A telepítő figyelmeztet, ha befejezte a fájlok másolását a számítógépre. Kattintson az OK gombra a telepítés befejezéséhez. 8

9 2.5 A TVGo A11 szoftver telepítése. 1. Helyezze a telepítő CD-t a CD-ROM meghajtóba. A telepítőmenü automatikusan megjelenik. 2. Kattintson a Setup Utility opcióra. TV Go A11 3. Kattintson a Next gombra a telepítés indításához. 4. Olvassa el a liszensz megállapodást, majd kattintson a Next gombra a fájlok másolásához. 5. Kattintson a Next gombra, vagy válasszon egy másik telepítési mappát. 9

10 6. Kattintson a Next gombra a Teletext szoftver telepítéséhez. 7. Kattintson a Next gombra, vagy válasszon egy másik telepítési mappát. 8. Kattintson a Next gombra, vagy válasszon egy másik telepítési mappát. 9. Kattintson a Finish gombra a Teletext telepítésének befejezéséhez. 10

11 10. Kattintson a Finish gombra a TVGo A11 telepítésének befejezéséhez. 11. Kattintson az OK gombra a számítógép újraindításához. 3. fejezet: A szoftver használata 3.1 A TVGo A11 első használata. Kattintson a Start gombra a Windows Tálcán, majd válassza a Programok\TVGo A11\ TVGo A11 menüpontot Első indításkor válassza ki az adott országot és nyelvet az alábbiak szerint 1. Bár a TVGo A11 tunerje rögzített, első indításkor be kell állítania a megfelelő képrendszert. 2. Állítsa be a video és állókép formátumot, majd mentse el a beállításokat. 11

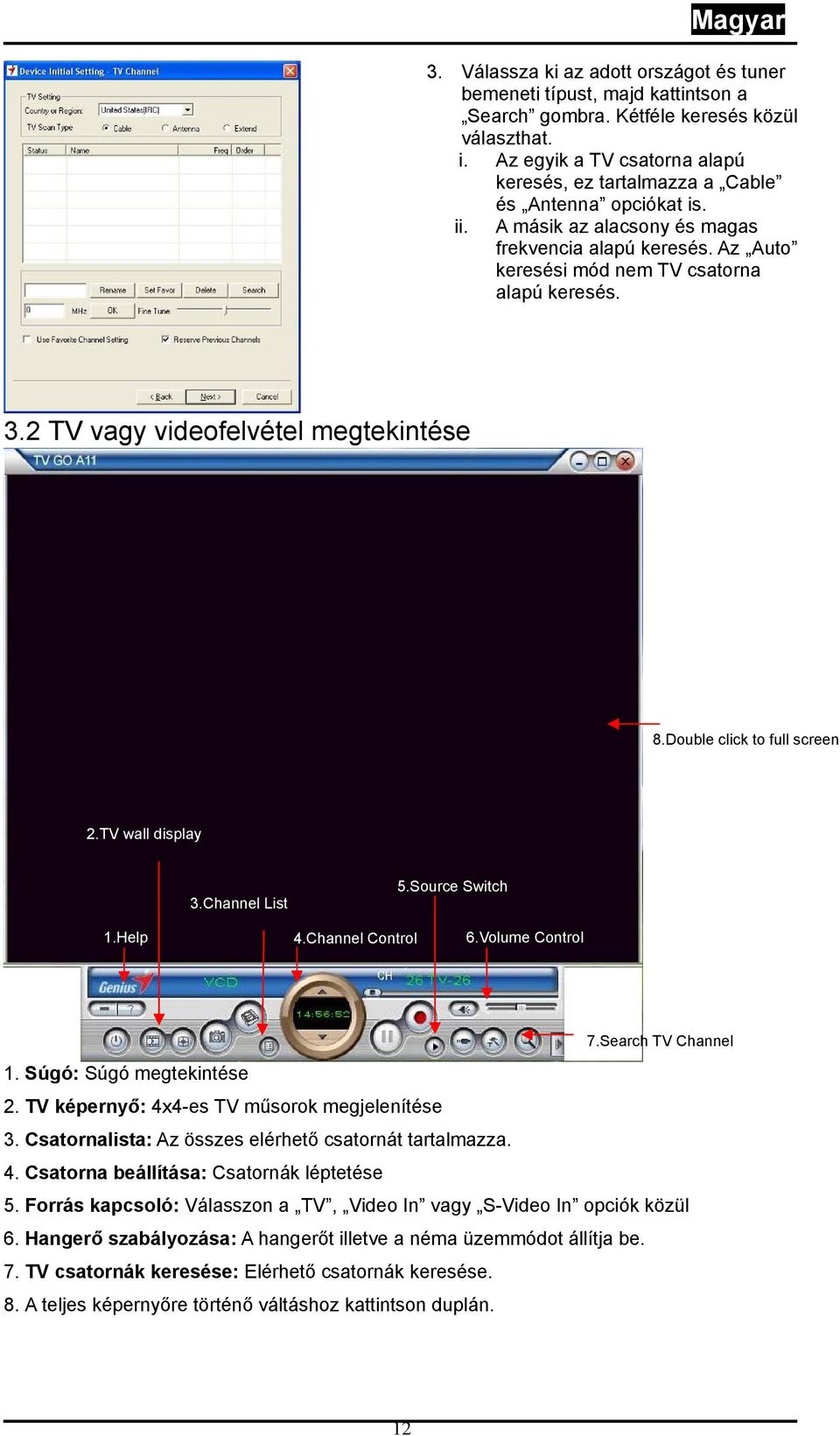

12 3. Válassza ki az adott országot és tuner bemeneti típust, majd kattintson a Search gombra. Kétféle keresés közül választhat. i. Az egyik a TV csatorna alapú keresés, ez tartalmazza a Cable és Antenna opciókat is. ii. A másik az alacsony és magas frekvencia alapú keresés. Az Auto keresési mód nem TV csatorna alapú keresés. 3.2 TV vagy videofelvétel megtekintése 8.Double click to full screen 2.TV wall display 3.Channel List 5.Source Switch 1.Help 4.Channel Control 6.Volume Control 7.Search TV Channel 1. Súgó: Súgó megtekintése 2. TV képernyő: 4x4-es TV műsorok megjelenítése 3. Csatornalista: Az összes elérhető csatornát tartalmazza. 4. Csatorna beállítása: Csatornák léptetése 5. Forrás kapcsoló: Válasszon a TV, Video In vagy S-Video In opciók közül 6. Hangerő szabályozása: A hangerőt illetve a néma üzemmódot állítja be. 7. TV csatornák keresése: Elérhető csatornák keresése. 8. A teljes képernyőre történő váltáshoz kattintson duplán. 12

13 3.3 Mozgókép rögzítése Kattintson a Setting gombra a rögzítési formátum beállításához. Állítsa be a videóformátumot. Nyomja meg a Record gombot a felvétel indításához. 3.4 Állókép Kattintson a Setting gombra a képformátum beállításához. A TVGo A11 a BMP és JPEG formátumokat támogatja. Válassza ki a kívánt formátumot. 13

14 Nyomja meg a Snapshot gombot állókép készítéséhez 3.5 Mozgókép lejátszása Kattintson a Play List gombra a videófájl kiválasztásához. Válassza ki a fájlt, majd kattintson az Open gombra. A videólejátszó funkciói: 1 Névjegy: Az aktuális verziószámot mutatja 2 Kilépés: Az aktuális lejátszási ablakból történő kilépéshez nyomja meg az [Esc] vagy [ALT]+[F4] gombot a billentyűzeten. 3 Kicsinyítés: A lejátszási ablak kicsinyítéséhez használhatja, a visszaállításához kattintson a MoviePlayer" ikonra a Tálcán 4 Vezérlőpanel elrejtése: A Vezérlőpanel elrejtéséhez használhatja, a visszaállításhoz kattintson jobb gombbal a videóablakon, majd válassza a Control Panel" opciót 5 Beállítások: Kattintson a Beállítások megjelenítéséhez, ahol a videólejátszást is ellenőrizheti; további információkért lásd a Lejátszás beállításai" részt. 6 Képek böngészése: A képböngésző indításához illetve a számítógépre mentett képek megtekintéséhez használhatja, további információkért lásd a Képek böngészése" részt 7 Visszatekerés: Videó visszatekerése 8 Előretekerés: Videó előretekerése 9 Lassú visszatekerés: Videó lassú visszatekerése 10 Lassú előretekerés: Videó lassú előretekerése 11 Lejátszás/szünet: Kattintson az aktuális videófájl lejátszásához, szüneteltetéséhez, illetve a lejátszás folytatásához 12 Gyors visszatekerés: Videófájl gyors visszatekerése 13 Gyors előretekerés: Videófájl gyors előretekerése 14 Néma: Hang némítása, a visszaállításhoz kattintson újra. 15 Hangerő szabályozása: Húzza a csuszkát a hangerő beállításához, vagy használja a Bal és Jobb gombot a billentyűzeten. 16 Lejátszás leállítása: Az aktuális videófájl lejátszásának leállítása 14

15 17 Pillanatfelvétel: Elmenti az aktuális képet BMP vagy JPG fájlként A fájl a létrehozás ideje szerint lesz elmentve a C:\My Pictures mappába. Használhatja a Snap Setting" opciót is az Options" ablakban, ahol megadhatja a mentési könyvtárat, a képformátumot, illetve dönthet a fájl átnevezéséről, további információkért lásd a Lejátszási beállítások részt 18 Lejátszási lista: Kattintson a főablak alatti részre, a rögzített fájlok listája a Record mappában található, ahonnét kiválaszthatja a lejátszani kívánt elemet. 3.6 Képek böngészése Kattintson a Browse Image gombra a mentett képek megtekintéséhez. Az alkalmazást használhatja a képek nagyításához/kicsinyítéséhez vagy átnevezéséhez. A fenti eszköztár számos gombot tartalmaz a következő funkciókhoz: Frissítés: Frissíti a képet az aktuális mappában. Útvonal panel: Elrejti/mutatja az elérési útvonalat az ablak bal oldalán, mellyel könnyen böngészhet és választhat ki mappákat. Kép panel: Elrejti/mutatja a kép panelt az ablak bal oldalán, mellyel könnyen megtekintheti a fájlok előnézetét. Háttérkép beállítása: Beállítja az aktuális képet a Windows Asztalon háttérképként, kattintson a jobb oldali nyílra, és válassza ki a háttérkép megjelenítési módját. Felület: A jobb oldali nyílra történő kattintással kiválaszthatja a képböngésző ablak megjelenését. Kicsinyítés: Lekicsinyíti az aktuális képet Nagyítás: Kinagyítja az aktuális képet Zoom beállítása: A jobb oldali nyílra történő kattintással kiválaszthatja a kívánt nagyítási módot. Teljes méret: A kép nagyítási aránya 100% Kép illesztése: A képet a képernyő vagy az ablak méretének megfelelően nagyítja Kép illesztése szélességhez: A képet a képernyő vagy az ablak szélességének megfelelően nagyítja Kép illesztése magassághoz: A képet a képernyő vagy az ablak függőleges méretének megfelelően nagyítja Zár: Zárolja a böngészőt az aktuális nagyítási aránynál. 15

16 3.7 FM rádió hallgatása 1. Kattintson a Switch Video Source gombra, majd válassza az FM Radio Mode opciót. 2. Kattintson a Setup gombra a beállításokhoz. 3. Első alkalommal kattintson a Search gombra az elérhető rádióállomások kereséséhez. 4. Válasszon ki számos rádióállomást, majd kattintson a Use Favorite Channel list gombra a kedvenc csatornák beállításához. 4. fejezet: A távirányító használata A távirányítóval irányíthatja a TVGo A-11 eszközt (pl. be- és kikapcsolhatja a TV-t, műsorokat nézhet, csatornákat válthat, vagy módosíthatja a hangerőt). Irányítsa a távirányítót az infravevőre, majd nyomja meg a kívánt gombot. 4.1 Elemek behelyezése Nyissa fel a távirányító hátsó fedelét, és helyezzen be két AAA elemet (alkáli elem ajánlott). 16

17 4.2 A távirányító funkciói 1. Power: TVGo A11 műsorok indítása/bezárása. Magyar 2. Néma: Hang némítása, a visszaállításhoz kattintson újra. 3. Video beállítások: Használja a fényerő, kontraszt, színárnyalat és színtelítettség szabályozásához (a két nyíl gombbal). 4. Pillanatfelvétel: Állókép készítése 5. Teletext: Teletext megjelenítése 6. Szünet: Felvétel szüneteltetése. 7. FM: Forrás átállítása FM rádióra 8. Panel elrejtése: A vezérlőpanel elrejtése/megjelenítése. 9. Video alapértelmezett: Alapértelmezett beállítások a fényerő, kontraszt, színárnyalat és színtelítettség értékekhez. 10. Hangerő fel/le: Használja a hangerő növeléséhez/csökkentéséhez. 11. Csatorna fel/le: Használja az előző/következő csatornára történő ugráshoz. 12. REC: Mozgókép rögzítése. 13. Bal és jobb nyíl gomb: A videó tulajdonságainak szabályzása, pl. fényerő, kontraszt, színárnyalat és színtelítettség. 14. Újra: Visszatér az előző csatornára. 15. AV forrás: Vált a TV jel, S-VHS és AV jelforrás között. 16. Teljes képernyő: Használja a teljes képernyős megjelenítéshez, az eredeti mérethez nyomja meg újra a gombot. 17
