1 Projektszám:14321 Tervszám: K-OA Tárkány, Csép, Ete, szennyvíztisztító telep IRÁNYÍTÁSTECHNIKAI, VILLAMOS KIVITELI TERV MŰSZAKI LEÍRÁS TERVEZŐ Olasz Attila Okl. villamosmérnök Terv. eng. szám:v-t Dátum: Lábatlan,

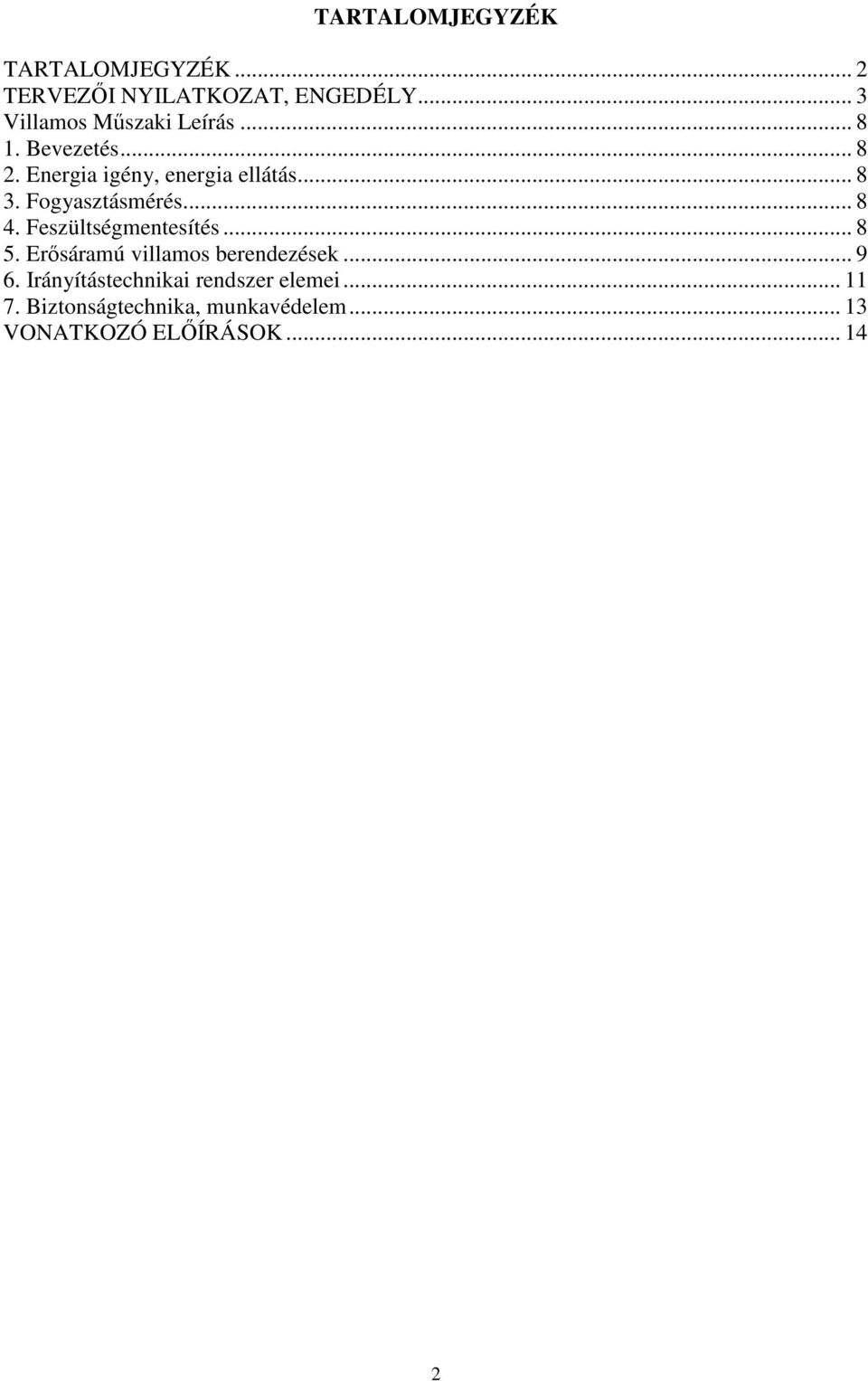

2 TARTALOMJEGYZÉK TARTALOMJEGYZÉK... 2 TERVEZŐI NYILATKOZAT, ENGEDÉLY... 3 Villamos Műszaki Leírás Bevezetés Energia igény, energia ellátás Fogyasztásmérés Feszültségmentesítés Erősáramú villamos berendezések Irányítástechnikai rendszer elemei Biztonságtechnika, munkavédelem VONATKOZÓ ELŐÍRÁSOK

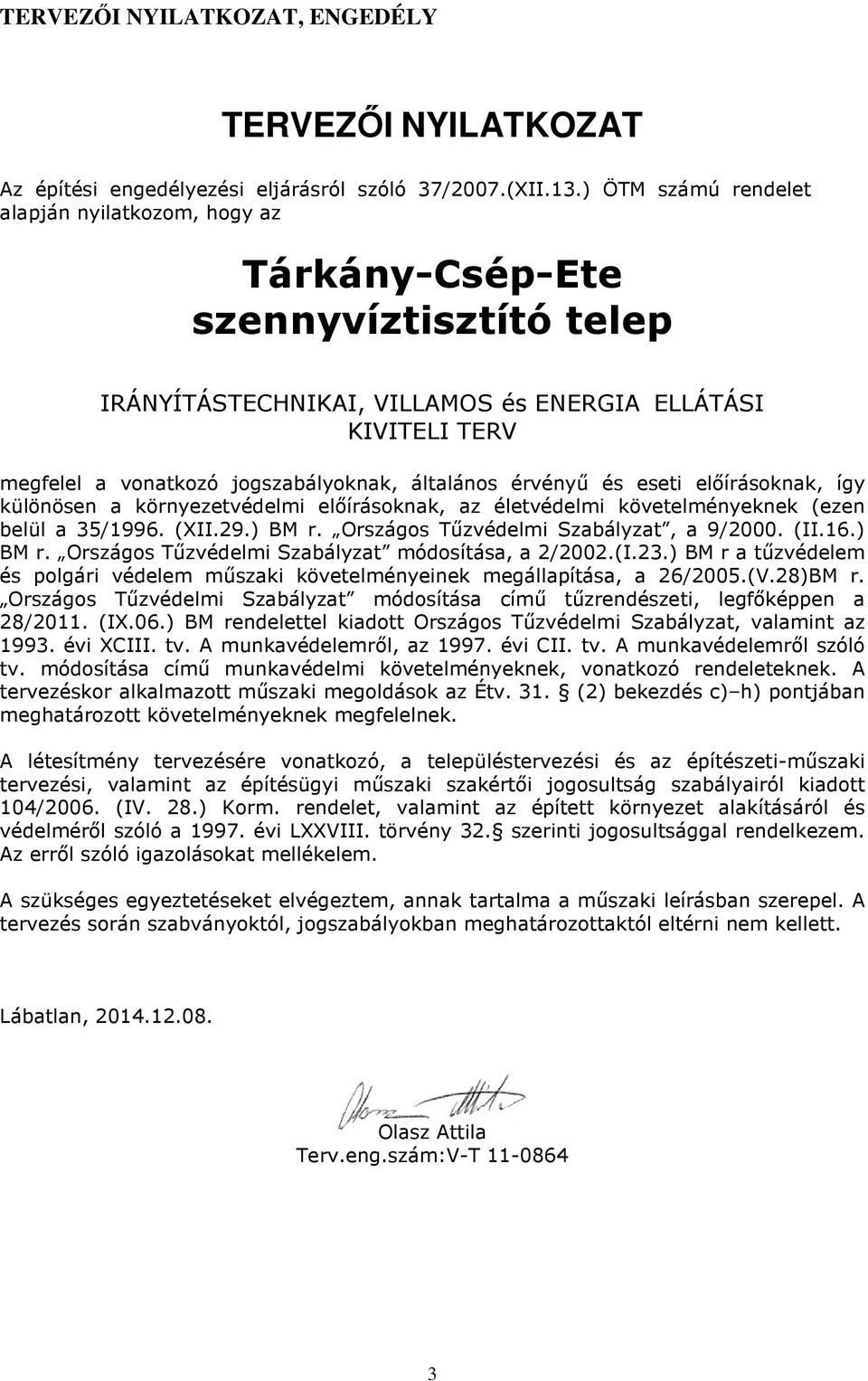

3 TERVEZŐI NYILATKOZAT, ENGEDÉLY TERVEZŐI NYILATKOZAT Az építési engedélyezési eljárásról szóló 37/2007.(XII.13.) ÖTM számú rendelet alapján nyilatkozom, hogy az Tárkány-Csép-Ete szennyvíztisztító telep IRÁNYÍTÁSTECHNIKAI, VILLAMOS és ENERGIA ELLÁTÁSI KIVITELI TERV megfelel a vonatkozó jogszabályoknak, általános érvényű és eseti előírásoknak, így különösen a környezetvédelmi előírásoknak, az életvédelmi követelményeknek (ezen belül a 35/1996. (XII.29.) BM r. Országos Tűzvédelmi Szabályzat, a 9/2000. (II.16.) BM r. Országos Tűzvédelmi Szabályzat módosítása, a 2/2002.(I.23.) BM r a tűzvédelem és polgári védelem műszaki követelményeinek megállapítása, a 26/2005.(V.28)BM r. Országos Tűzvédelmi Szabályzat módosítása című tűzrendészeti, legfőképpen a 28/2011. (IX.06.) BM rendelettel kiadott Országos Tűzvédelmi Szabályzat, valamint az évi XCIII. tv. A munkavédelemről, az évi CII. tv. A munkavédelemről szóló tv. módosítása című munkavédelmi követelményeknek, vonatkozó rendeleteknek. A tervezéskor alkalmazott műszaki megoldások az Étv. 31. (2) bekezdés c) h) pontjában meghatározott követelményeknek megfelelnek. A létesítmény tervezésére vonatkozó, a településtervezési és az építészeti-műszaki tervezési, valamint az építésügyi műszaki szakértői jogosultság szabályairól kiadott 104/2006. (IV. 28.) Korm. rendelet, valamint az épített környezet alakításáról és védelméről szóló a évi LXXVIII. törvény 32. szerinti jogosultsággal rendelkezem. Az erről szóló igazolásokat mellékelem. A szükséges egyeztetéseket elvégeztem, annak tartalma a műszaki leírásban szerepel. A tervezés során szabványoktól, jogszabályokban meghatározottaktól eltérni nem kellett. Lábatlan, Olasz Attila Terv.eng.szám:V-T

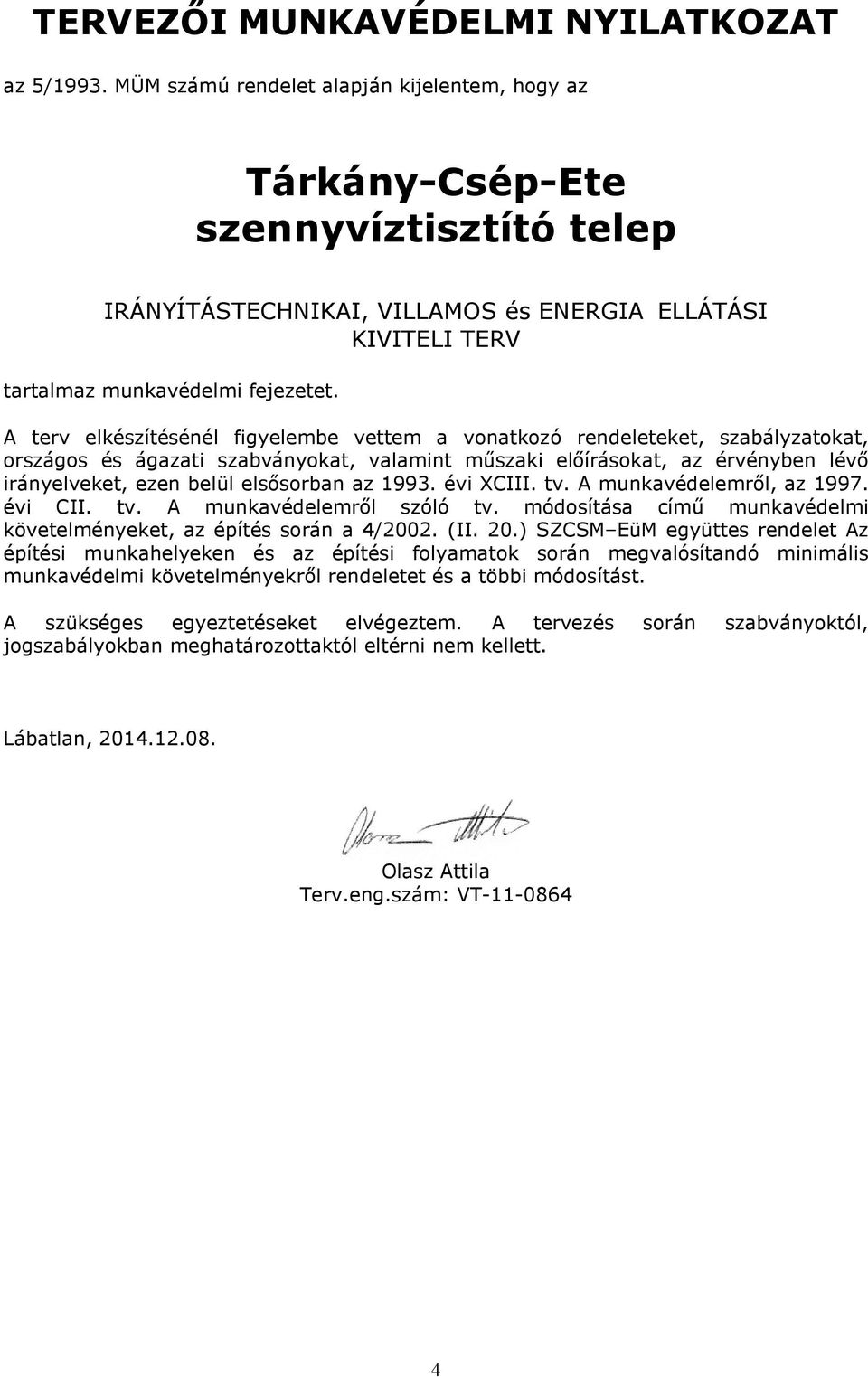

4 TERVEZŐI MUNKAVÉDELMI NYILATKOZAT az 5/1993. MÜM számú rendelet alapján kijelentem, hogy az Tárkány-Csép-Ete szennyvíztisztító telep IRÁNYÍTÁSTECHNIKAI, VILLAMOS és ENERGIA ELLÁTÁSI KIVITELI TERV tartalmaz munkavédelmi fejezetet. A terv elkészítésénél figyelembe vettem a vonatkozó rendeleteket, szabályzatokat, országos és ágazati szabványokat, valamint műszaki előírásokat, az érvényben lévő irányelveket, ezen belül elsősorban az évi XCIII. tv. A munkavédelemről, az évi CII. tv. A munkavédelemről szóló tv. módosítása című munkavédelmi követelményeket, az építés során a 4/2002. (II. 20.) SZCSM EüM együttes rendelet Az építési munkahelyeken és az építési folyamatok során megvalósítandó minimális munkavédelmi követelményekről rendeletet és a többi módosítást. A szükséges egyeztetéseket elvégeztem. A tervezés során szabványoktól, jogszabályokban meghatározottaktól eltérni nem kellett. Lábatlan, Olasz Attila Terv.eng.szám: VT

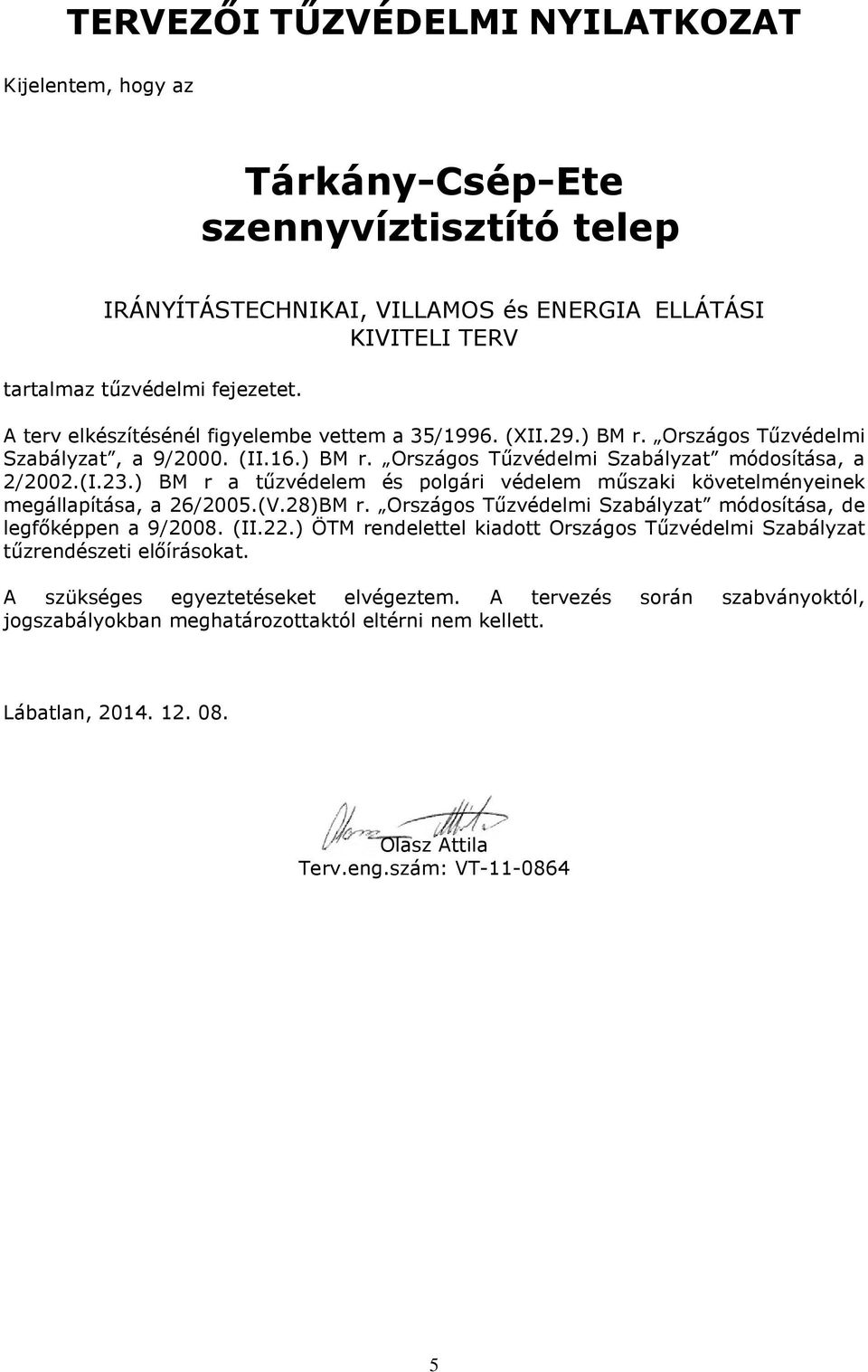

5 TERVEZŐI TŰZVÉDELMI NYILATKOZAT Kijelentem, hogy az Tárkány-Csép-Ete szennyvíztisztító telep IRÁNYÍTÁSTECHNIKAI, VILLAMOS és ENERGIA ELLÁTÁSI KIVITELI TERV tartalmaz tűzvédelmi fejezetet. A terv elkészítésénél figyelembe vettem a 35/1996. (XII.29.) BM r. Országos Tűzvédelmi Szabályzat, a 9/2000. (II.16.) BM r. Országos Tűzvédelmi Szabályzat módosítása, a 2/2002.(I.23.) BM r a tűzvédelem és polgári védelem műszaki követelményeinek megállapítása, a 26/2005.(V.28)BM r. Országos Tűzvédelmi Szabályzat módosítása, de legfőképpen a 9/2008. (II.22.) ÖTM rendelettel kiadott Országos Tűzvédelmi Szabályzat tűzrendészeti előírásokat. A szükséges egyeztetéseket elvégeztem. A tervezés során szabványoktól, jogszabályokban meghatározottaktól eltérni nem kellett. Lábatlan, Olasz Attila Terv.eng.szám: VT

6 6

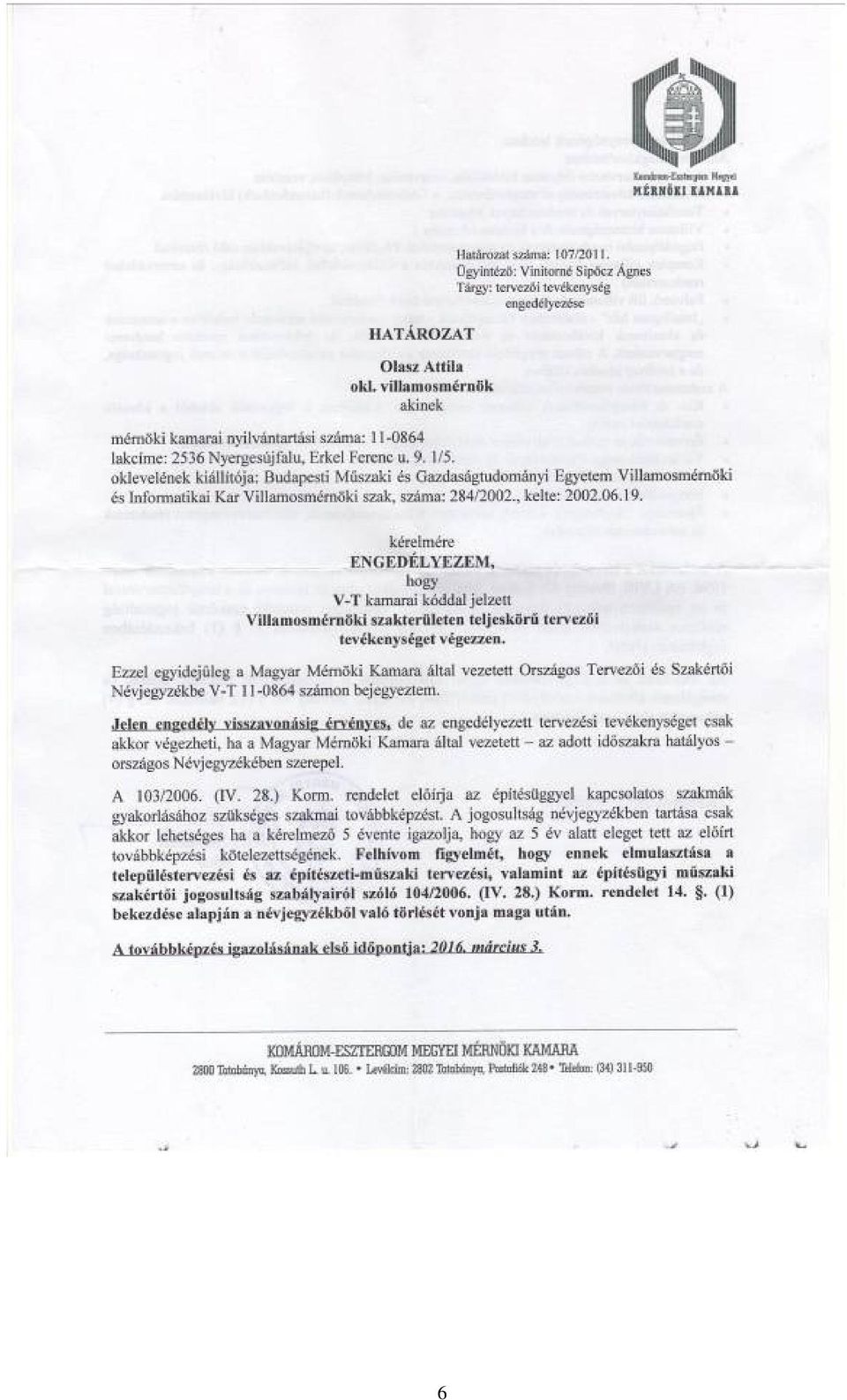

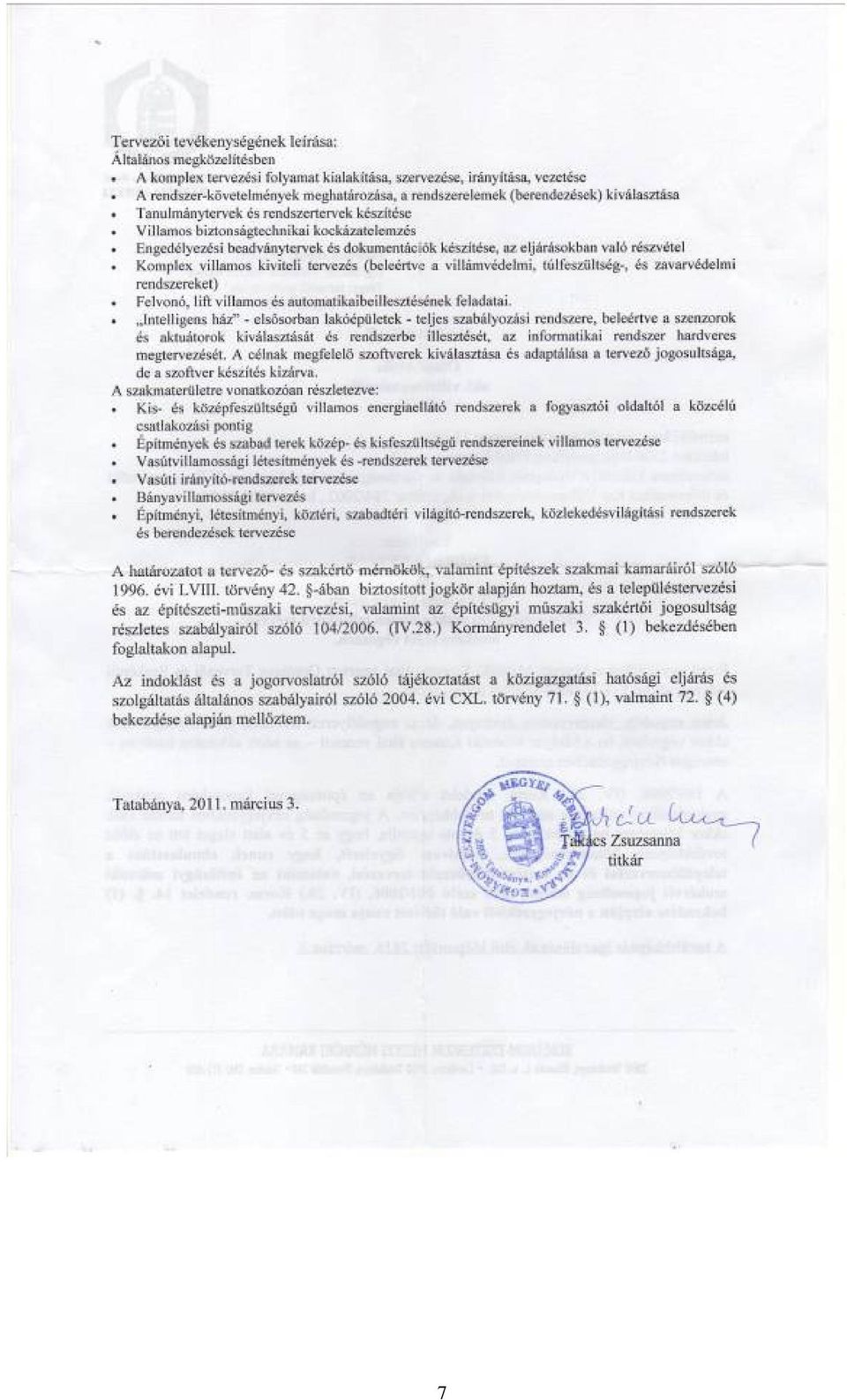

7 7

8 1. Bevezetés Villamos Műszaki Leírás A Megawatt Kft. megbízást kapott az OMS Környezetvédelmi Kft-től a Tárkány-Csép-Ete településen létesítendő szennyvíztisztító telep villamos kiviteli tervének elkészítésére. Jelen tervdokumentáció az OMS Környezetvédelmi Kft. adatszolgáltatása alapján készült. Tervezési feladat: A szennyvíztisztító telep villamos energia hálózatának, a technológiai eszközök villamos hálózatának és irányítástechnikai rendszerének, valamint a térvilágítási hálózatának tervezése. A tervezésnél figyelembe kell venni a helyi igényeket és a hatályos szabványok előírásait. A szennyvíztisztító telep szociális és technológiai épületének épületvillamossági és villámvédelmi terveinek elkészítésére jelen megbízás nem terjed ki. Ezeket egy különálló terv tartalmazza. 2. Energia igény, energia ellátás A telep energiaellátása a községi közcélú, kisfeszültségű légvezeték hálózatról lehet megoldani földkábeles táplálással. A közcélú kisfeszültségű hálózatra kapcsolásnál az MSZ 447 szabvány előírásai a mértékadók. A főelosztó villamos energia betáplálást földkábelen tervezzük, a villamos terv szerinti, telekhatáron elhelyezett fogyasztásmérő szekrényből. A főelosztó berendezés külön helyiségben kerül felszerelésre. A főelosztó mellett az épület betonalapföldelő hálózatából csatlakozási lehetőséget kell kialakítani a fő-földelő kapocs részére. Amennyiben betonalap földelő hálózat nem létesül, akkor az épület mellett az MSZ 2364 szabványnak megfelelő, 3m-es függőleges földelőt kell létesíteni, melyet a központi EPH csomóponttal össze kell kötni. Várható beépített teljesítmény: Várható egyidejű teljesítmény: 52,68 kw 41,71 kw Áram- és feszültségnem: 3*400/230V 50Hz. 3. Fogyasztásmérés A telep villamos betáplálásával foglalkozó terv tartalmazza a fogyasztásméréssel kapcsolatos információkat. 4. Feszültségmentesítés A szennyvíztisztító telep villamos berendezéseit központilag is és szakaszosan is le lehet választani. A szennyvíztisztító telep feszültségmentesítése az áramszolgáltatói fogyasztásmérő szekrénynél, vagy a főelosztó szekrényben elhelyezett tűzvédelmi főkapcsolóval lesz lehetséges. Ezen kívül minden előírt áramkör külön leválasztó kapcsolóval lekapcsolható. Így a kültéri világítást, a biztonsági berendezések és világítás tápáramkörét, az előírt gépészeti berendezéseket mind külön lehet feszültségmentesíteni. 8

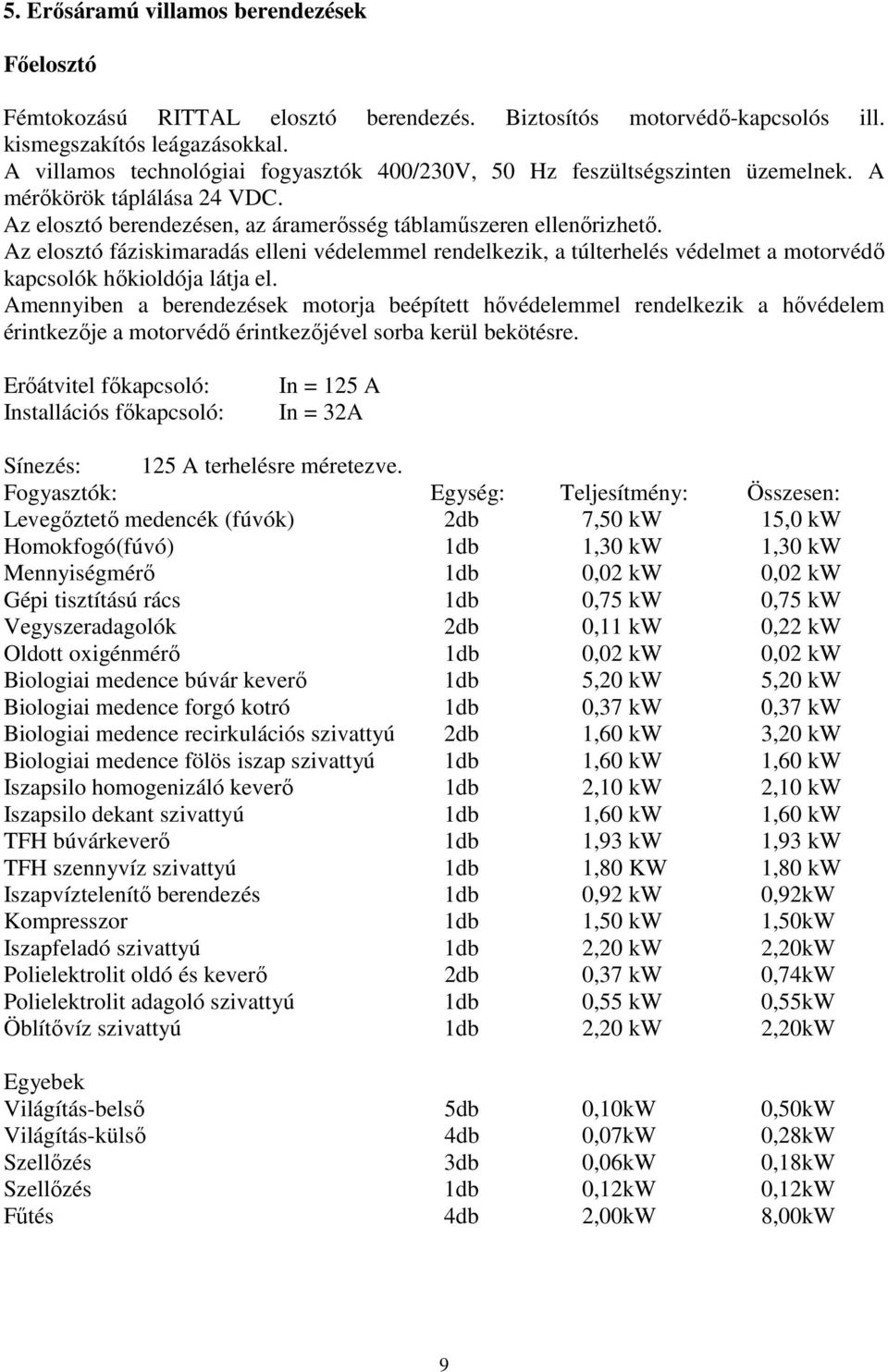

9 5. Erősáramú villamos berendezések Főelosztó Fémtokozású RITTAL elosztó berendezés. Biztosítós motorvédő-kapcsolós ill. kismegszakítós leágazásokkal. A villamos technológiai fogyasztók 400/230V, 50 Hz feszültségszinten üzemelnek. A mérőkörök táplálása 24 VDC. Az elosztó berendezésen, az áramerősség táblaműszeren ellenőrizhető. Az elosztó fáziskimaradás elleni védelemmel rendelkezik, a túlterhelés védelmet a motorvédő kapcsolók hőkioldója látja el. Amennyiben a berendezések motorja beépített hővédelemmel rendelkezik a hővédelem érintkezője a motorvédő érintkezőjével sorba kerül bekötésre. Erőátvitel főkapcsoló: Installációs főkapcsoló: In = 125 A In = 32A Sínezés: 125 A terhelésre méretezve. Fogyasztók: Egység: Teljesítmény: Összesen: Levegőztető medencék (fúvók) 2db 7,50 kw 15,0 kw Homokfogó(fúvó) 1db 1,30 kw 1,30 kw Mennyiségmérő 1db 0,02 kw 0,02 kw Gépi tisztítású rács 1db 0,75 kw 0,75 kw Vegyszeradagolók 2db 0,11 kw 0,22 kw Oldott oxigénmérő 1db 0,02 kw 0,02 kw Biologiai medence búvár keverő 1db 5,20 kw 5,20 kw Biologiai medence forgó kotró 1db 0,37 kw 0,37 kw Biologiai medence recirkulációs szivattyú 2db 1,60 kw 3,20 kw Biologiai medence fölös iszap szivattyú 1db 1,60 kw 1,60 kw Iszapsilo homogenizáló keverő 1db 2,10 kw 2,10 kw Iszapsilo dekant szivattyú 1db 1,60 kw 1,60 kw TFH búvárkeverő 1db 1,93 kw 1,93 kw TFH szennyvíz szivattyú 1db 1,80 KW 1,80 kw Iszapvíztelenítő berendezés 1db 0,92 kw 0,92kW Kompresszor 1db 1,50 kw 1,50kW Iszapfeladó szivattyú 1db 2,20 kw 2,20kW Polielektrolit oldó és keverő 2db 0,37 kw 0,74kW Polielektrolit adagoló szivattyú 1db 0,55 kw 0,55kW Öblítővíz szivattyú 1db 2,20 kw 2,20kW Egyebek Világítás-belső 5db 0,10kW 0,50kW Világítás-külső 4db 0,07kW 0,28kW Szellőzés 3db 0,06kW 0,18kW Szellőzés 1db 0,12kW 0,12kW Fűtés 4db 2,00kW 8,00kW 9

10 A 4 kw névleges teljesítménynél kisebb villamos teljesítményű szivattyúk közvetlen indításúak. Ahol a technológia megköveteli a szabályozott hajtást, ott frekvenciaváltó kerül beépítésre. Üzembiztonsági szempontból a hálózati betápláláson kívül aggregátoros csatlakozásra is szükség van. A kiválasztás a háromállású (hálózat 0 aggregátor) főkapcsolóval lehetséges. Üzemvitel A telep alapvetően automatikus működésű, időszakos ellenőrzés és felügyelet mellett. A technológiai berendezések kézi illetve automatikus üzemmódban működtethetőek. Kézi üzemmódban a gép a kapcsolószekrény ajtón lévő indító kapcsolóval működtethető, ez a kapcsoló szolgál tiltó és választó kapcsolóként is. Automatikus üzemmódban a technológiai gépek vezérlését PLC helyi irányító berendezés látja el. A gépek vezérlése a különböző technológiai egységeknél mért vízszintek, az oldott oxigén mennyiség és a beállított időprogramok alapján történik. Védelmek A szivattyúk kézi és automata üzemmódban is érvényes védelmei: - zárlatvédelem (motorvédő, illetve kismegszakító) - túlterhelés védelem (motorvédő, illetve hőkioldó) - szivattyúba beépített hővédelem - feszültségvédelem: feszültségcsökkenés, fáziskimaradás, fázissorrend Segédüzemi fogyasztók, dugós csatlakozók és a működtető körök zárlat és túlterhelés védelmére kismegszakítók és áramvédő kapcsolók szolgálnak. Kábelezés, térvilágítás, érintésvédelem, földelés Kábelezés: A szennyvíztelep kábelezése műanyag szigetelésű, réz erű kábelekkel történik. A kapcsolóhelyiség és a műtárgyak között a kábelek földárokban húzódnak. A kábelfektetésnél az MSZ szabvány ide vonatkozó előírásait be kell tartani. A kábel árok legalább 0,7 m mély, a kábelek homokágyba fektetve, mechanikai fedővédelemmel, téglázás vagy szabványos műanyag fedőlemez, 40cm mélységben jelzőszalag. Műtárgyakon belül tartószerkezetekre rögzítve történik a szerelés. A mechanikai veszélynek kitett helyeken a kábeleket vastagfalú /UPR/ műanyag védőcsőben kell vezetni. A helyi kapcsolóknak egyedi tartószerkezetet kell kialakítani. Az üzemviteli épületbe a kábeleket vízzáró átvezetőn keresztül kell bevezetni. A diszpécser helyiségben elhelyezett főelosztóból induló kábeleket zárt védőcsőben kell vezetni a fúvó gépházig. A zárt védőcső és a födém illetve faláttörések közötti hézagokat gázzáró módon kell tömíteni. A fúvóhelyiség és az iszapvíztelenítő helyiség és a fúvóhelyiség és a rácsszemét helyiség közötti faláttöréseket a gázok átterjedése ellen, purhabbal/sziloplaszttal ki kell nyomni. Az utak és technológiai vezetékek keresztezésénél a kábeleket védőcsőben kell vezetni. A felálló kábelszakaszokat védőcsőben kell elhelyezni, úgy, hogy a védőcső 0,2 méterig legyen a talajba süllyesztve. A megfelelő védettség érdekében a kábelek szekrényekbe való 10

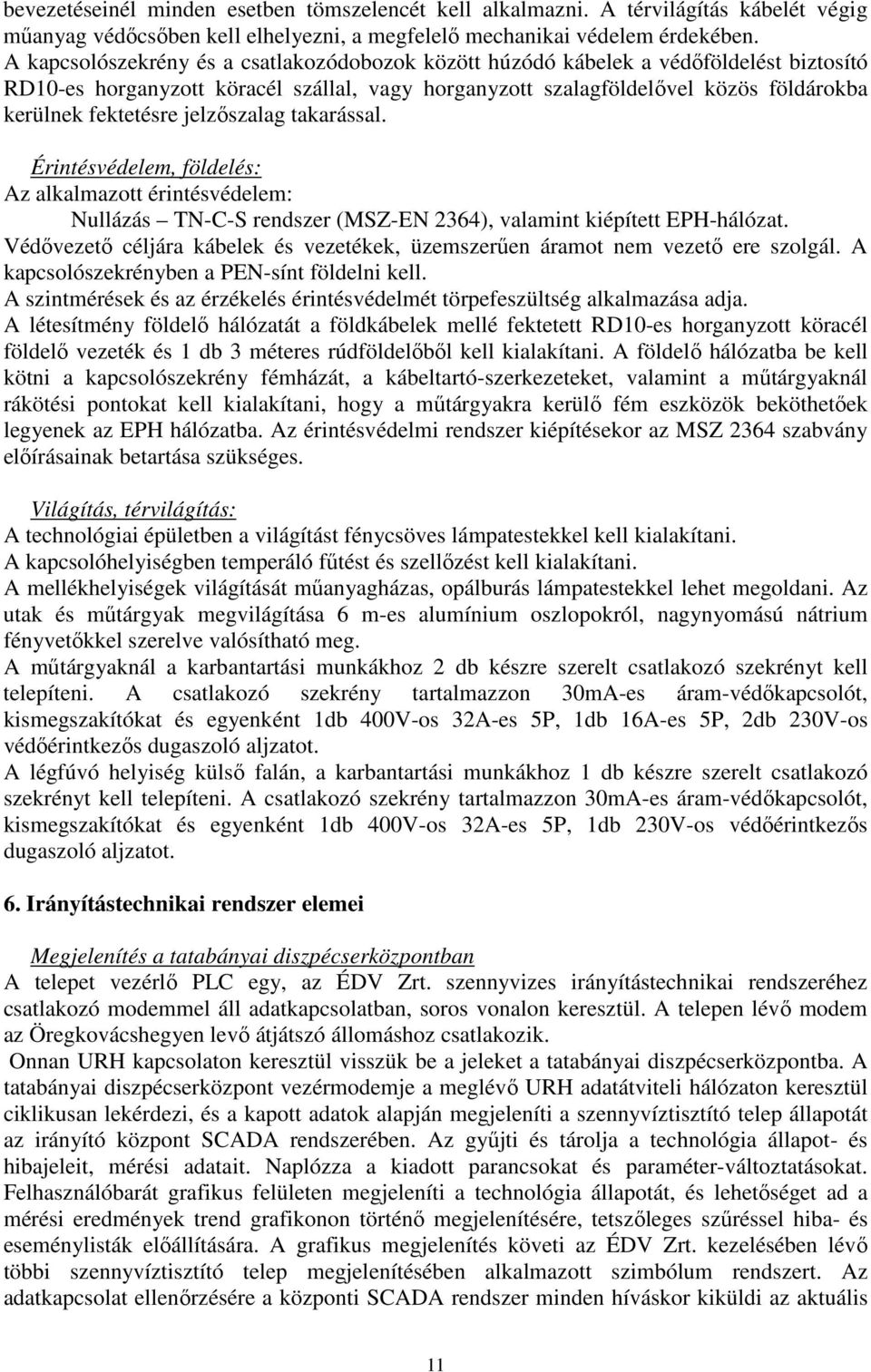

11 bevezetéseinél minden esetben tömszelencét kell alkalmazni. A térvilágítás kábelét végig műanyag védőcsőben kell elhelyezni, a megfelelő mechanikai védelem érdekében. A kapcsolószekrény és a csatlakozódobozok között húzódó kábelek a védőföldelést biztosító RD10-es horganyzott köracél szállal, vagy horganyzott szalagföldelővel közös földárokba kerülnek fektetésre jelzőszalag takarással. Érintésvédelem, földelés: Az alkalmazott érintésvédelem: Nullázás TN-C-S rendszer (MSZ-EN 2364), valamint kiépített EPH-hálózat. Védővezető céljára kábelek és vezetékek, üzemszerűen áramot nem vezető ere szolgál. A kapcsolószekrényben a PEN-sínt földelni kell. A szintmérések és az érzékelés érintésvédelmét törpefeszültség alkalmazása adja. A létesítmény földelő hálózatát a földkábelek mellé fektetett RD10-es horganyzott köracél földelő vezeték és 1 db 3 méteres rúdföldelőből kell kialakítani. A földelő hálózatba be kell kötni a kapcsolószekrény fémházát, a kábeltartó-szerkezeteket, valamint a műtárgyaknál rákötési pontokat kell kialakítani, hogy a műtárgyakra kerülő fém eszközök beköthetőek legyenek az EPH hálózatba. Az érintésvédelmi rendszer kiépítésekor az MSZ 2364 szabvány előírásainak betartása szükséges. Világítás, térvilágítás: A technológiai épületben a világítást fénycsöves lámpatestekkel kell kialakítani. A kapcsolóhelyiségben temperáló fűtést és szellőzést kell kialakítani. A mellékhelyiségek világítását műanyagházas, opálburás lámpatestekkel lehet megoldani. Az utak és műtárgyak megvilágítása 6 m-es alumínium oszlopokról, nagynyomású nátrium fényvetőkkel szerelve valósítható meg. A műtárgyaknál a karbantartási munkákhoz 2 db készre szerelt csatlakozó szekrényt kell telepíteni. A csatlakozó szekrény tartalmazzon 30mA-es áram-védőkapcsolót, kismegszakítókat és egyenként 1db 400V-os 32A-es 5P, 1db 16A-es 5P, 2db 230V-os védőérintkezős dugaszoló aljzatot. A légfúvó helyiség külső falán, a karbantartási munkákhoz 1 db készre szerelt csatlakozó szekrényt kell telepíteni. A csatlakozó szekrény tartalmazzon 30mA-es áram-védőkapcsolót, kismegszakítókat és egyenként 1db 400V-os 32A-es 5P, 1db 230V-os védőérintkezős dugaszoló aljzatot. 6. Irányítástechnikai rendszer elemei Megjelenítés a tatabányai diszpécserközpontban A telepet vezérlő PLC egy, az ÉDV Zrt. szennyvizes irányítástechnikai rendszeréhez csatlakozó modemmel áll adatkapcsolatban, soros vonalon keresztül. A telepen lévő modem az Öregkovácshegyen levő átjátszó állomáshoz csatlakozik. Onnan URH kapcsolaton keresztül visszük be a jeleket a tatabányai diszpécserközpontba. A tatabányai diszpécserközpont vezérmodemje a meglévő URH adatátviteli hálózaton keresztül ciklikusan lekérdezi, és a kapott adatok alapján megjeleníti a szennyvíztisztító telep állapotát az irányító központ SCADA rendszerében. Az gyűjti és tárolja a technológia állapot- és hibajeleit, mérési adatait. Naplózza a kiadott parancsokat és paraméter-változtatásokat. Felhasználóbarát grafikus felületen megjeleníti a technológia állapotát, és lehetőséget ad a mérési eredmények trend grafikonon történő megjelenítésére, tetszőleges szűréssel hiba- és eseménylisták előállítására. A grafikus megjelenítés követi az ÉDV Zrt. kezelésében lévő többi szennyvíztisztító telep megjelenítésében alkalmazott szimbólum rendszert. Az adatkapcsolat ellenőrzésére a központi SCADA rendszer minden híváskor kiküldi az aktuális 11

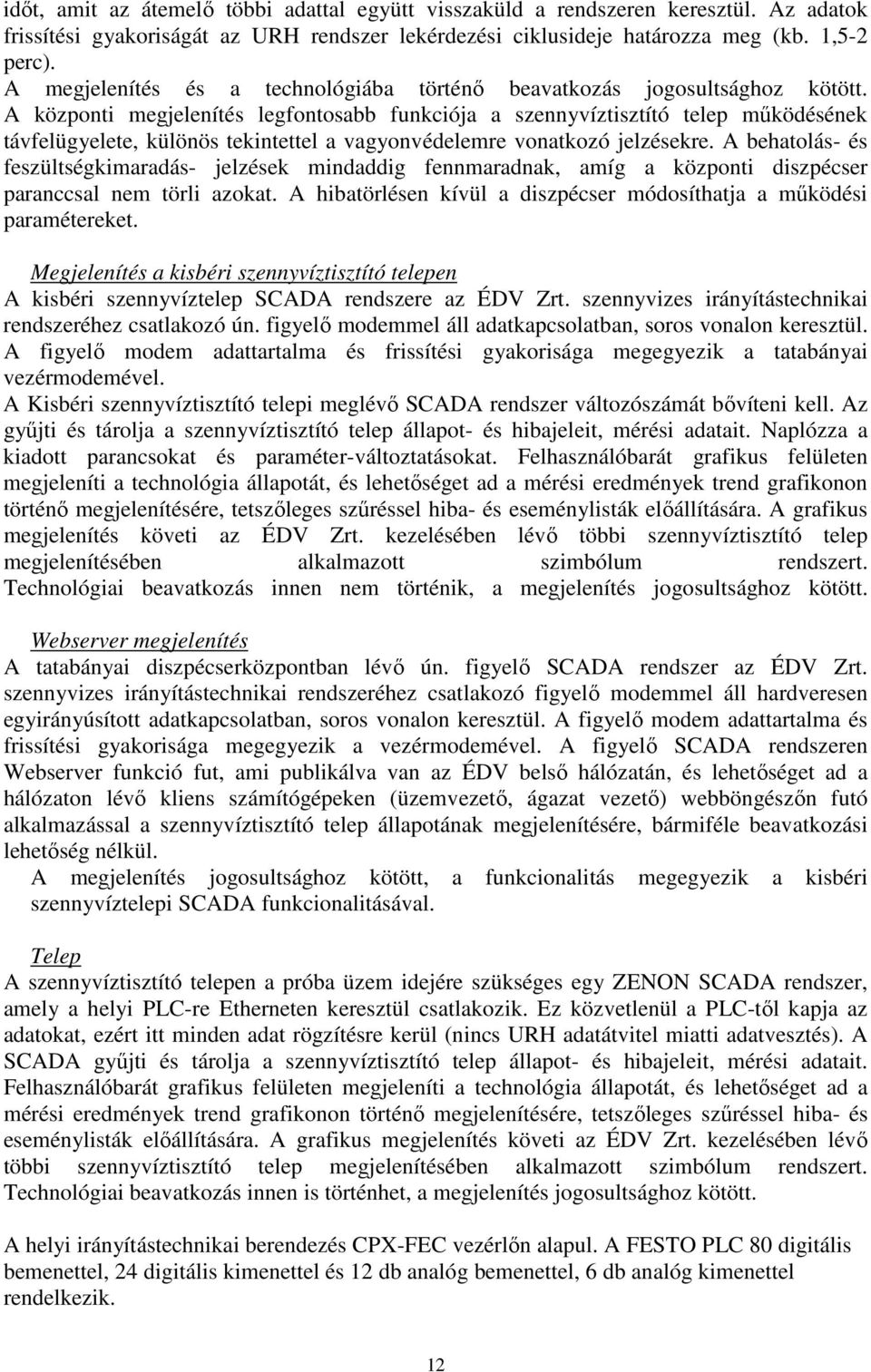

12 időt, amit az átemelő többi adattal együtt visszaküld a rendszeren keresztül. Az adatok frissítési gyakoriságát az URH rendszer lekérdezési ciklusideje határozza meg (kb. 1,5-2 perc). A megjelenítés és a technológiába történő beavatkozás jogosultsághoz kötött. A központi megjelenítés legfontosabb funkciója a szennyvíztisztító telep működésének távfelügyelete, különös tekintettel a vagyonvédelemre vonatkozó jelzésekre. A behatolás- és feszültségkimaradás- jelzések mindaddig fennmaradnak, amíg a központi diszpécser paranccsal nem törli azokat. A hibatörlésen kívül a diszpécser módosíthatja a működési paramétereket. Megjelenítés a kisbéri szennyvíztisztító telepen A kisbéri szennyvíztelep SCADA rendszere az ÉDV Zrt. szennyvizes irányítástechnikai rendszeréhez csatlakozó ún. figyelő modemmel áll adatkapcsolatban, soros vonalon keresztül. A figyelő modem adattartalma és frissítési gyakorisága megegyezik a tatabányai vezérmodemével. A Kisbéri szennyvíztisztító telepi meglévő SCADA rendszer változószámát bővíteni kell. Az gyűjti és tárolja a szennyvíztisztító telep állapot- és hibajeleit, mérési adatait. Naplózza a kiadott parancsokat és paraméter-változtatásokat. Felhasználóbarát grafikus felületen megjeleníti a technológia állapotát, és lehetőséget ad a mérési eredmények trend grafikonon történő megjelenítésére, tetszőleges szűréssel hiba- és eseménylisták előállítására. A grafikus megjelenítés követi az ÉDV Zrt. kezelésében lévő többi szennyvíztisztító telep megjelenítésében alkalmazott szimbólum rendszert. Technológiai beavatkozás innen nem történik, a megjelenítés jogosultsághoz kötött. Webserver megjelenítés A tatabányai diszpécserközpontban lévő ún. figyelő SCADA rendszer az ÉDV Zrt. szennyvizes irányítástechnikai rendszeréhez csatlakozó figyelő modemmel áll hardveresen egyirányúsított adatkapcsolatban, soros vonalon keresztül. A figyelő modem adattartalma és frissítési gyakorisága megegyezik a vezérmodemével. A figyelő SCADA rendszeren Webserver funkció fut, ami publikálva van az ÉDV belső hálózatán, és lehetőséget ad a hálózaton lévő kliens számítógépeken (üzemvezető, ágazat vezető) webböngészőn futó alkalmazással a szennyvíztisztító telep állapotának megjelenítésére, bármiféle beavatkozási lehetőség nélkül. A megjelenítés jogosultsághoz kötött, a funkcionalitás megegyezik a kisbéri szennyvíztelepi SCADA funkcionalitásával. Telep A szennyvíztisztító telepen a próba üzem idejére szükséges egy ZENON SCADA rendszer, amely a helyi PLC-re Etherneten keresztül csatlakozik. Ez közvetlenül a PLC-től kapja az adatokat, ezért itt minden adat rögzítésre kerül (nincs URH adatátvitel miatti adatvesztés). A SCADA gyűjti és tárolja a szennyvíztisztító telep állapot- és hibajeleit, mérési adatait. Felhasználóbarát grafikus felületen megjeleníti a technológia állapotát, és lehetőséget ad a mérési eredmények trend grafikonon történő megjelenítésére, tetszőleges szűréssel hiba- és eseménylisták előállítására. A grafikus megjelenítés követi az ÉDV Zrt. kezelésében lévő többi szennyvíztisztító telep megjelenítésében alkalmazott szimbólum rendszert. Technológiai beavatkozás innen is történhet, a megjelenítés jogosultsághoz kötött. A helyi irányítástechnikai berendezés CPX-FEC vezérlőn alapul. A FESTO PLC 80 digitális bemenettel, 24 digitális kimenettel és 12 db analóg bemenettel, 6 db analóg kimenettel rendelkezik. 12

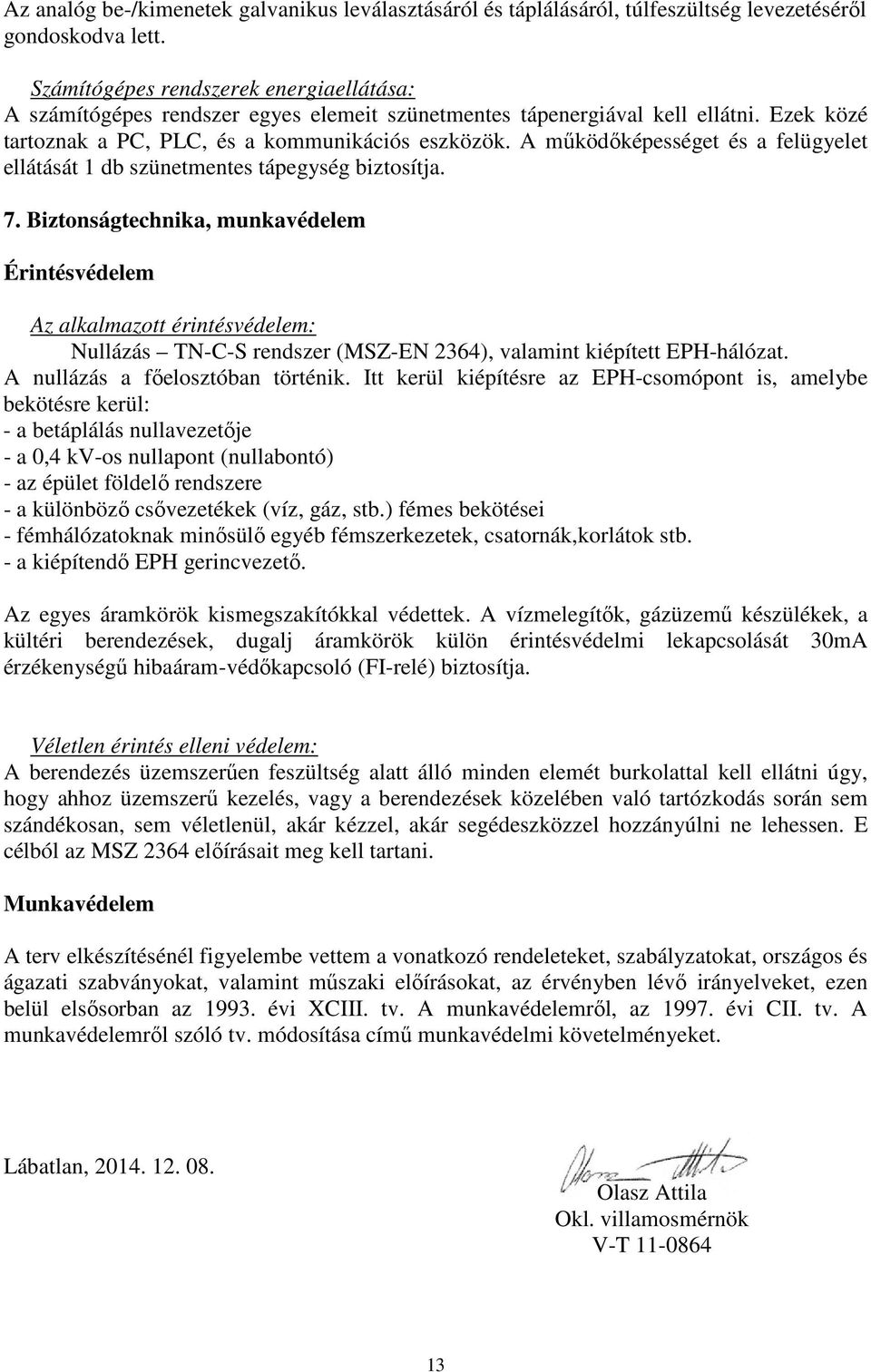

13 Az analóg be-/kimenetek galvanikus leválasztásáról és táplálásáról, túlfeszültség levezetéséről gondoskodva lett. Számítógépes rendszerek energiaellátása: A számítógépes rendszer egyes elemeit szünetmentes tápenergiával kell ellátni. Ezek közé tartoznak a PC, PLC, és a kommunikációs eszközök. A működőképességet és a felügyelet ellátását 1 db szünetmentes tápegység biztosítja. 7. Biztonságtechnika, munkavédelem Érintésvédelem Az alkalmazott érintésvédelem: Nullázás TN-C-S rendszer (MSZ-EN 2364), valamint kiépített EPH-hálózat. A nullázás a főelosztóban történik. Itt kerül kiépítésre az EPH-csomópont is, amelybe bekötésre kerül: - a betáplálás nullavezetője - a 0,4 kv-os nullapont (nullabontó) - az épület földelő rendszere - a különböző csővezetékek (víz, gáz, stb.) fémes bekötései - fémhálózatoknak minősülő egyéb fémszerkezetek, csatornák,korlátok stb. - a kiépítendő EPH gerincvezető. Az egyes áramkörök kismegszakítókkal védettek. A vízmelegítők, gázüzemű készülékek, a kültéri berendezések, dugalj áramkörök külön érintésvédelmi lekapcsolását 30mA érzékenységű hibaáram-védőkapcsoló (FI-relé) biztosítja. Véletlen érintés elleni védelem: A berendezés üzemszerűen feszültség alatt álló minden elemét burkolattal kell ellátni úgy, hogy ahhoz üzemszerű kezelés, vagy a berendezések közelében való tartózkodás során sem szándékosan, sem véletlenül, akár kézzel, akár segédeszközzel hozzányúlni ne lehessen. E célból az MSZ 2364 előírásait meg kell tartani. Munkavédelem A terv elkészítésénél figyelembe vettem a vonatkozó rendeleteket, szabályzatokat, országos és ágazati szabványokat, valamint műszaki előírásokat, az érvényben lévő irányelveket, ezen belül elsősorban az évi XCIII. tv. A munkavédelemről, az évi CII. tv. A munkavédelemről szóló tv. módosítása című munkavédelmi követelményeket. Lábatlan, Olasz Attila Okl. villamosmérnök V-T

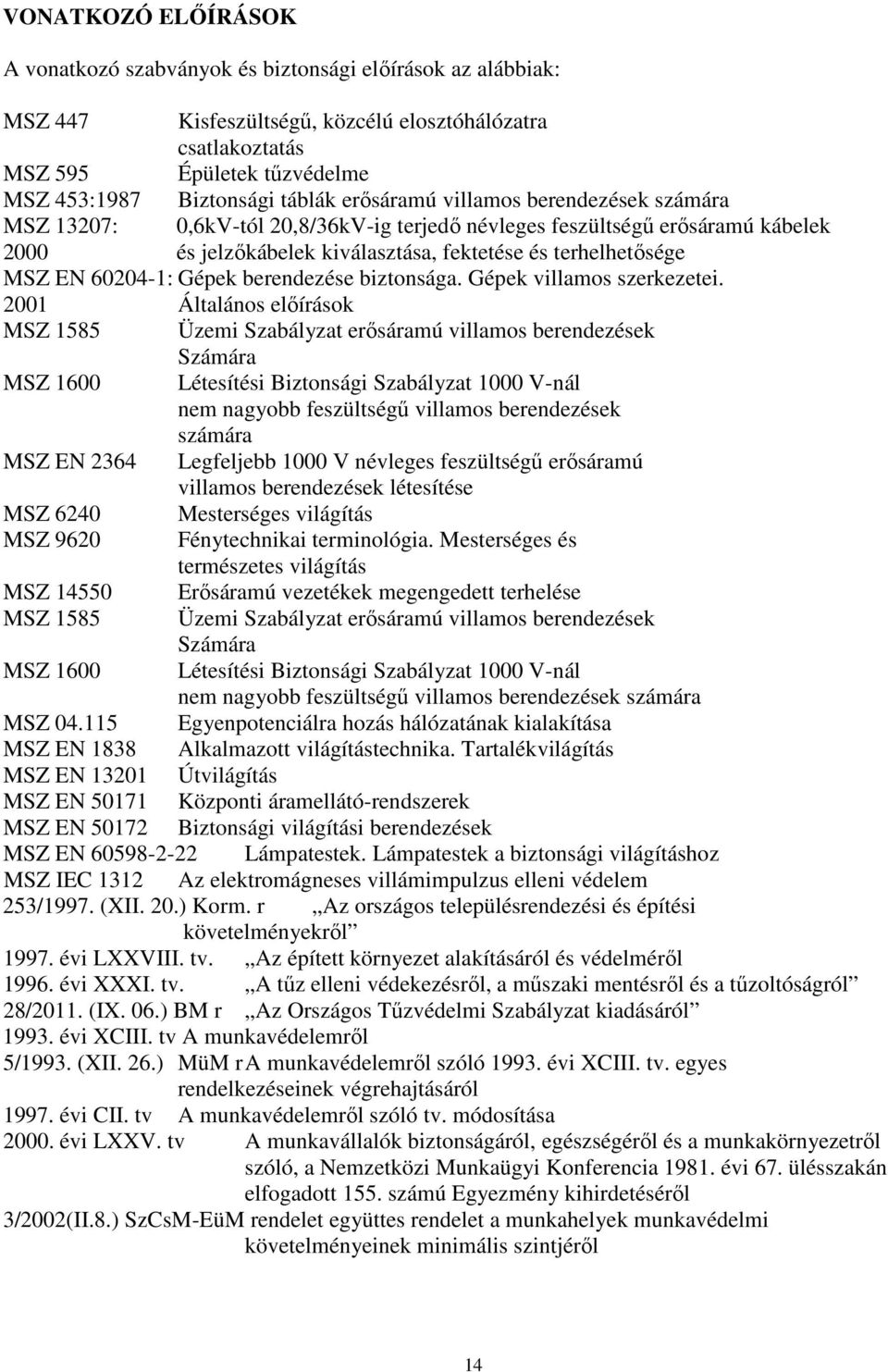

14 VONATKOZÓ ELŐÍRÁSOK A vonatkozó szabványok és biztonsági előírások az alábbiak: MSZ 447 Kisfeszültségű, közcélú elosztóhálózatra csatlakoztatás MSZ 595 Épületek tűzvédelme MSZ 453:1987 Biztonsági táblák erősáramú villamos berendezések számára MSZ 13207: 0,6kV-tól 20,8/36kV-ig terjedő névleges feszültségű erősáramú kábelek 2000 és jelzőkábelek kiválasztása, fektetése és terhelhetősége MSZ EN : Gépek berendezése biztonsága. Gépek villamos szerkezetei Általános előírások MSZ 1585 Üzemi Szabályzat erősáramú villamos berendezések Számára MSZ 1600 Létesítési Biztonsági Szabályzat 1000 V-nál nem nagyobb feszültségű villamos berendezések számára MSZ EN 2364 Legfeljebb 1000 V névleges feszültségű erősáramú villamos berendezések létesítése MSZ 6240 Mesterséges világítás MSZ 9620 Fénytechnikai terminológia. Mesterséges és természetes világítás MSZ Erősáramú vezetékek megengedett terhelése MSZ 1585 Üzemi Szabályzat erősáramú villamos berendezések Számára MSZ 1600 Létesítési Biztonsági Szabályzat 1000 V-nál nem nagyobb feszültségű villamos berendezések számára MSZ Egyenpotenciálra hozás hálózatának kialakítása MSZ EN 1838 Alkalmazott világítástechnika. Tartalékvilágítás MSZ EN Útvilágítás MSZ EN Központi áramellátó-rendszerek MSZ EN Biztonsági világítási berendezések MSZ EN Lámpatestek. Lámpatestek a biztonsági világításhoz MSZ IEC 1312 Az elektromágneses villámimpulzus elleni védelem 253/1997. (XII. 20.) Korm. r Az országos településrendezési és építési követelményekről évi LXXVIII. tv. Az épített környezet alakításáról és védelméről évi XXXI. tv. A tűz elleni védekezésről, a műszaki mentésről és a tűzoltóságról 28/2011. (IX. 06.) BM r Az Országos Tűzvédelmi Szabályzat kiadásáról évi XCIII. tv A munkavédelemről 5/1993. (XII. 26.) MüM r A munkavédelemről szóló évi XCIII. tv. egyes rendelkezéseinek végrehajtásáról évi CII. tv A munkavédelemről szóló tv. módosítása évi LXXV. tv A munkavállalók biztonságáról, egészségéről és a munkakörnyezetről szóló, a Nemzetközi Munkaügyi Konferencia évi 67. ülésszakán elfogadott 155. számú Egyezmény kihirdetéséről 3/2002(II.8.) SzCsM-EüM rendelet együttes rendelet a munkahelyek munkavédelmi követelményeinek minimális szintjéről 14
