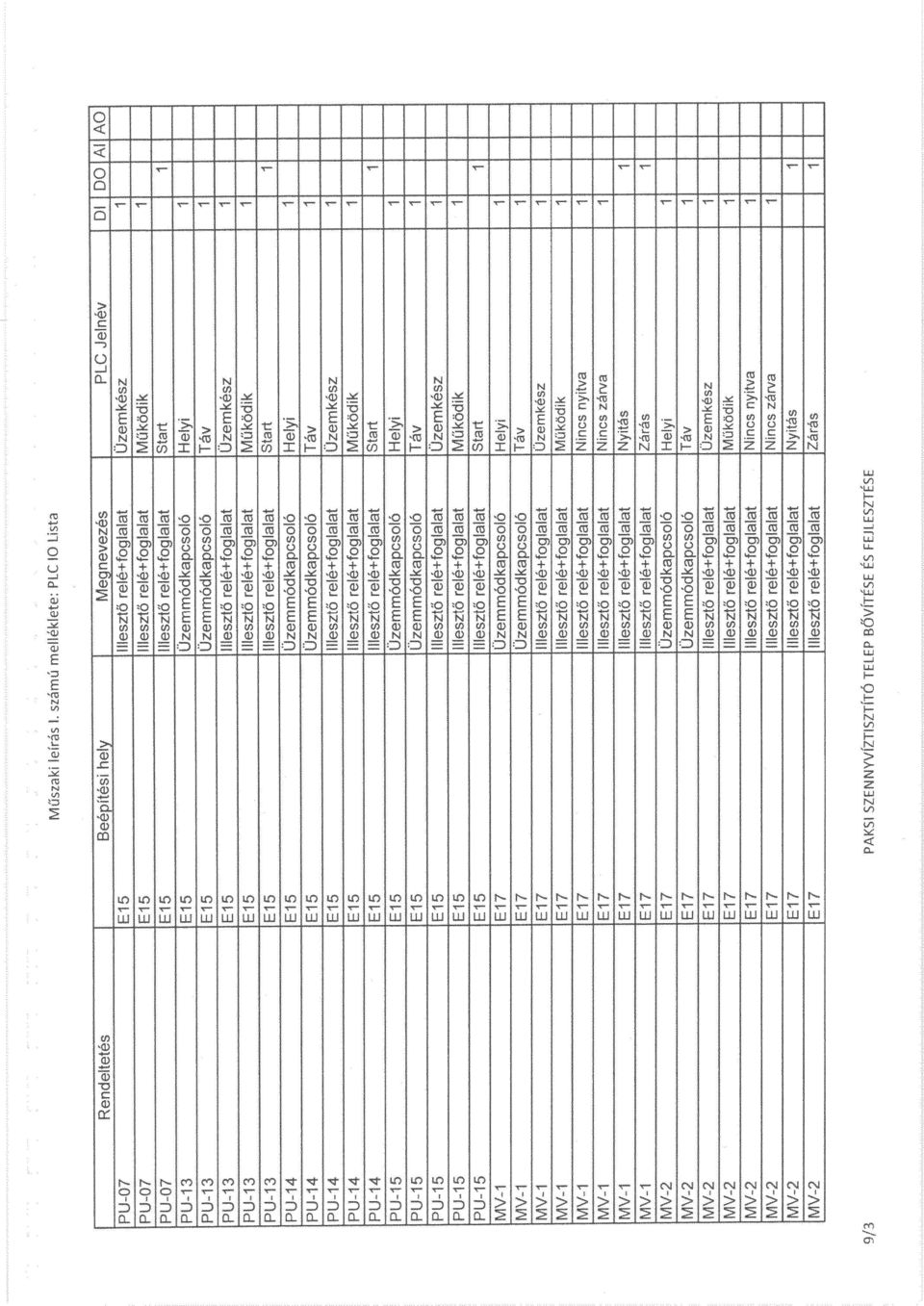

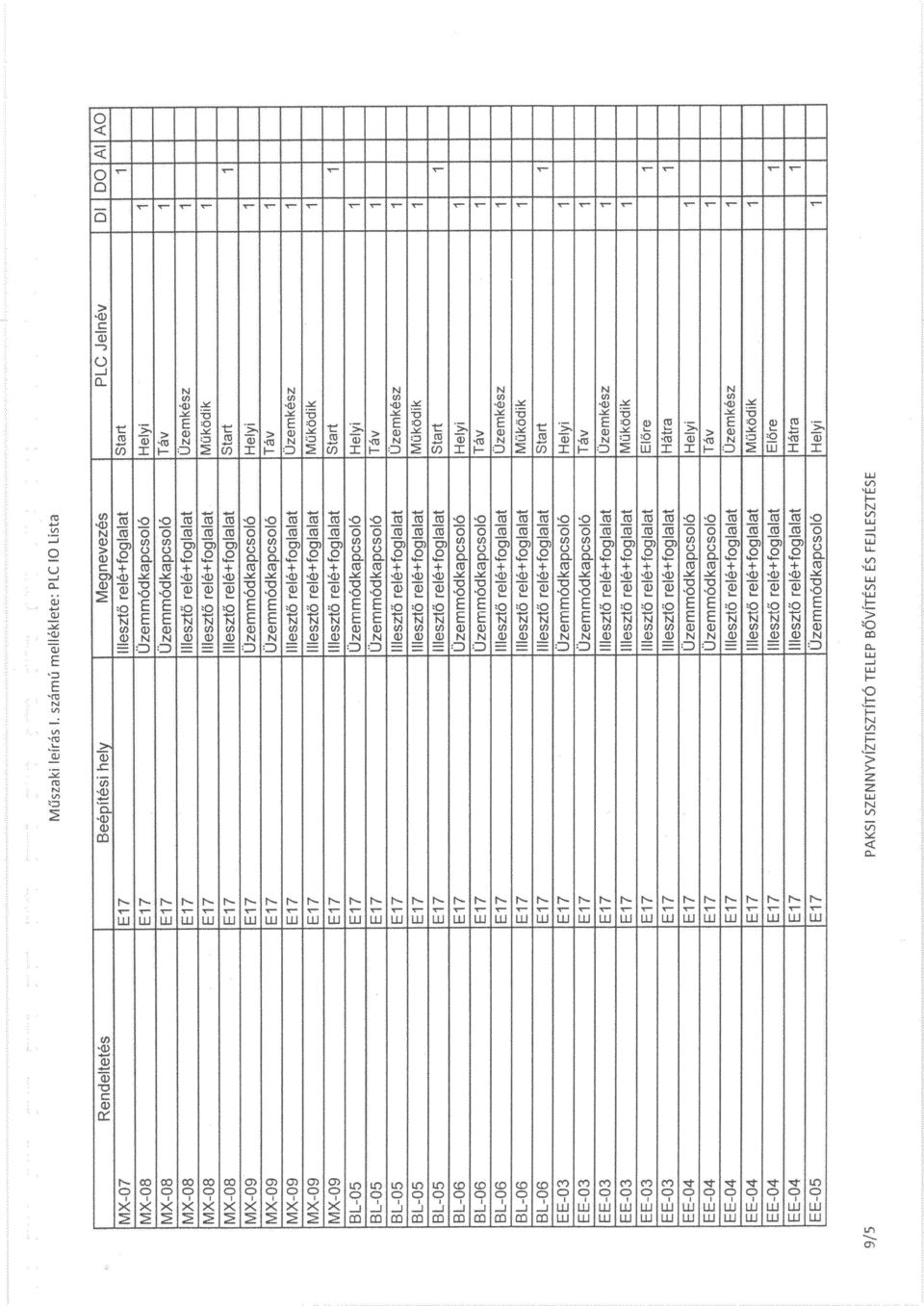

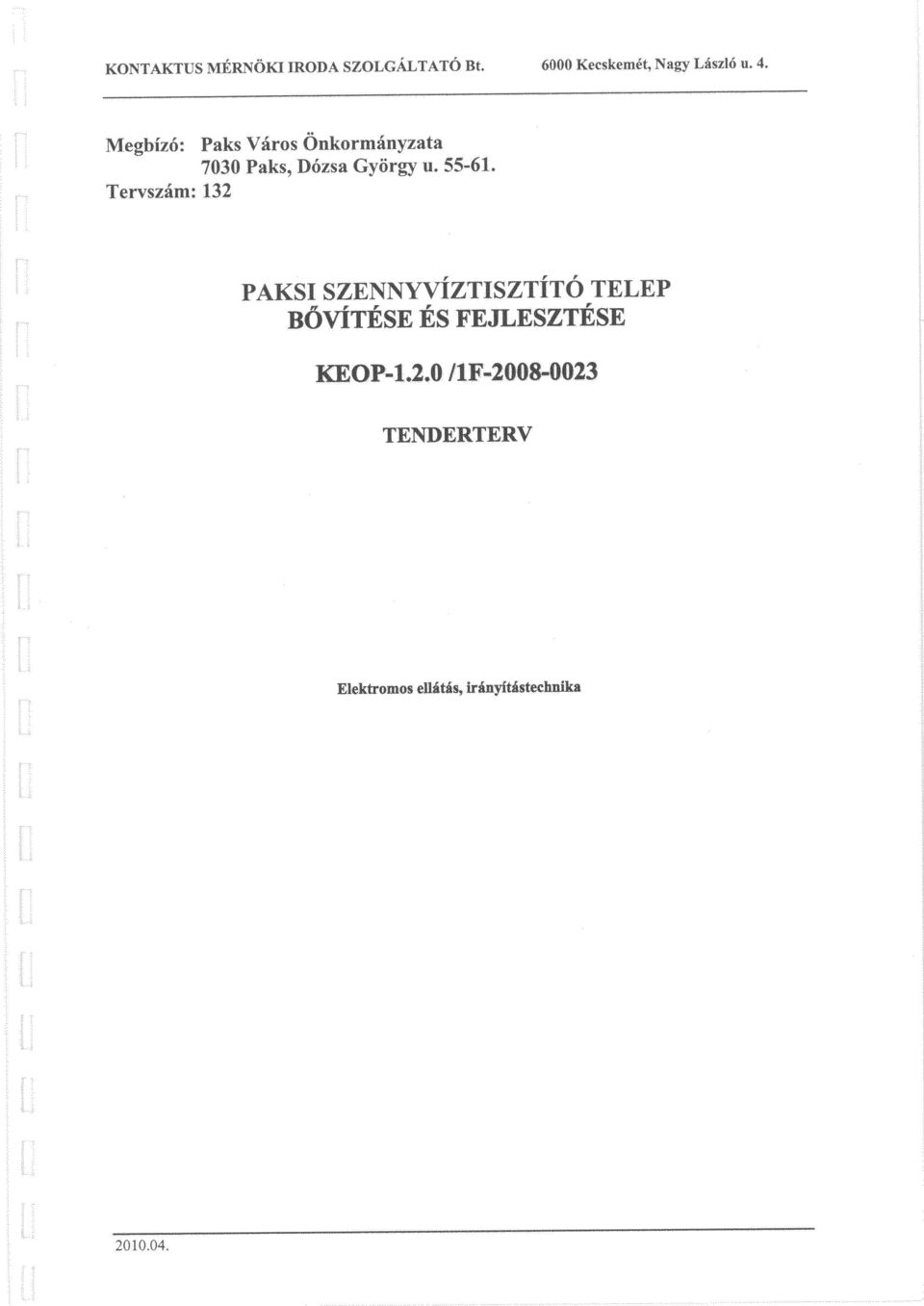

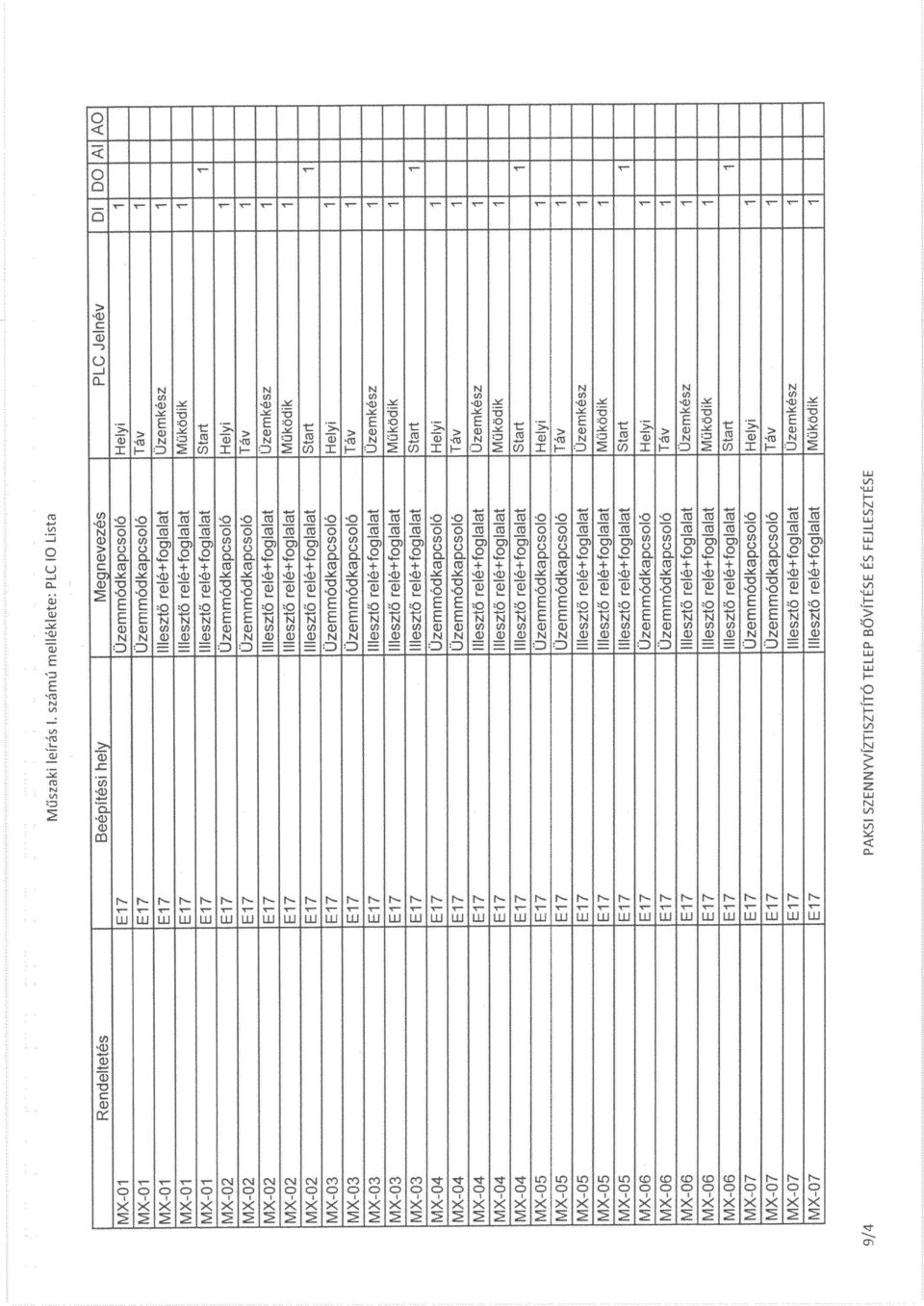

3 KONTAKTUS MÉRNÖKI IRODA SZOLGÁLTATÓ Bt Kecskemét, Nagy László u. 4. Megbízó: Paks Város Önkormányzata 7030 Paks, Dózsa György u Tervszám: 132 PAKSI SZENNYVÍZTISZTÍTÓ TELEP BŐVÍTÉSE ÉS FEJLESZTÉSE KEOP /1F TENDERTERV Elektromos ellátás, irányítástechnika Műszaki leírás Tervezői nyilatkozat Műszaki leírás I. sz. melléklete PLC IO lista

4 KONTAKTUS MÉRNÖKI IRODA SZOLGÁLTATÓ Bt Kecskemét, Nagy László u. 4. A paksi szennyvíztelepi rekonstrukció keretén belül átalakításra kerül a jelenlegi iroda épület, valamint megépül egy új műtárgy, kezelő épülettel együtt. A szennyvíztisztító telep egy 20/04kV 400kVA-es transzformátorról van megtáplálva. A telep főelosztója a jelen pillanatban a kiszolgáló épület emeletén található. Az átépítési munkák befejezésével ez a főelosztó megszűnik, és a kiszolgáló épületben csak világítási elosztók maradnak. A régi főelosztót 2db 150mm2 keresztmetszetű alumínium kábel táplálja meg. Az átalakítás után az egyik kábel megszüntethető. A megmaradt kábelt vissza kell forgatni az E1 jelű elosztóba, itt található a tűzvédelmi főkapcsoló is. Az kiszolgáló épület tervezett fogyasztása 30kVA, az E1 elosztóban a zárlatvédelem értéke 63A. A kiszolgáló épület áramkörei az E2-E3-E4 elosztókban vannak szétosztva. Új technológiai berendezések energia ellátása. A rendelkezésre álló adatok alapján a technológiai részbe beépített teljesítmény 290kW, a gép munkapontokat, valamint az egyidejűséget figyelembe véve a teljesítmény igény 160kW. 20% tartalék teljesítménnyel számolva a teljesítményigény 192kW. Ha a tartalék energiával nem számolunk, és zömében motoros terheléseket veszünk figyelembe, a kívánt áram maximális terhelésnél 300A közelében lesz. A betápláló kábel a transzformátortól indul, ahol 400A-el kell biztosítani. Ezt az áramot azért mert a kábel közműveket fog keresztezni, és ott védőcsőbe kell húzni- 2db 4x150mm2 réz földkábel tudja továbbítani. Kezelő épület főelosztó. A főelosztó berendezés a kezelő épület emeletén a kapcsoló térben lesz elhelyezve. A főelosztó 8 szekrényből áll, E11-E18 tervjellel. Az elosztó szekrények anyaglistái a költségvetés I. számú mellékletében találhatóak. A szekrények elhelyezése a kezelő épület alaprajzán látható. E11 Betápláló szekrény: fogadja a kábelt, valamint egy elektronikus védelemmel ellátott megszakítóval megoldja a technológiai elosztók védelmét. A tűzvédelmi lekapcsolás számára az épület északi oldalán be lett tervezve egy nyomógomb, ami az E11 elosztóban lévő megszakítót kikapcsolja. Azért, hogy a megszakító lekapcsolásakor a kijáratokat meg kell világítani, ezért helyiségenként el kell helyezni egyegy akkumulátoros irányfényt. E12 Fázisjavító berendezés: 120kVAr teljesítményű 5 fokozatú fojtós fázisjavító berendezés. Mivel a rendszerbe a beépített frekvencia váltók össz. teljesítménye nagy, ezért kell a fojtóval ellátott fázisjavító berendezés. Ebből az elosztóból kap táplálást az E16, E17 szekrény, valamint a városi végátemelő, és a THF feladó, valamint a mellette lévő átemelő. Mivel a technológiai elosztó átkerült az új műtárgyra, ezért célszerűnek látszott a két átemelő tápellátását átforgatni ebbe az elosztóba. A földben lévő kábelek megtáplálására az E61, E62 elosztó lett betervezve. Az elvágandó kábel eredetileg a városi átemelőt táplálta meg. E13-E14-E15 Frekvencia váltó szekrények:

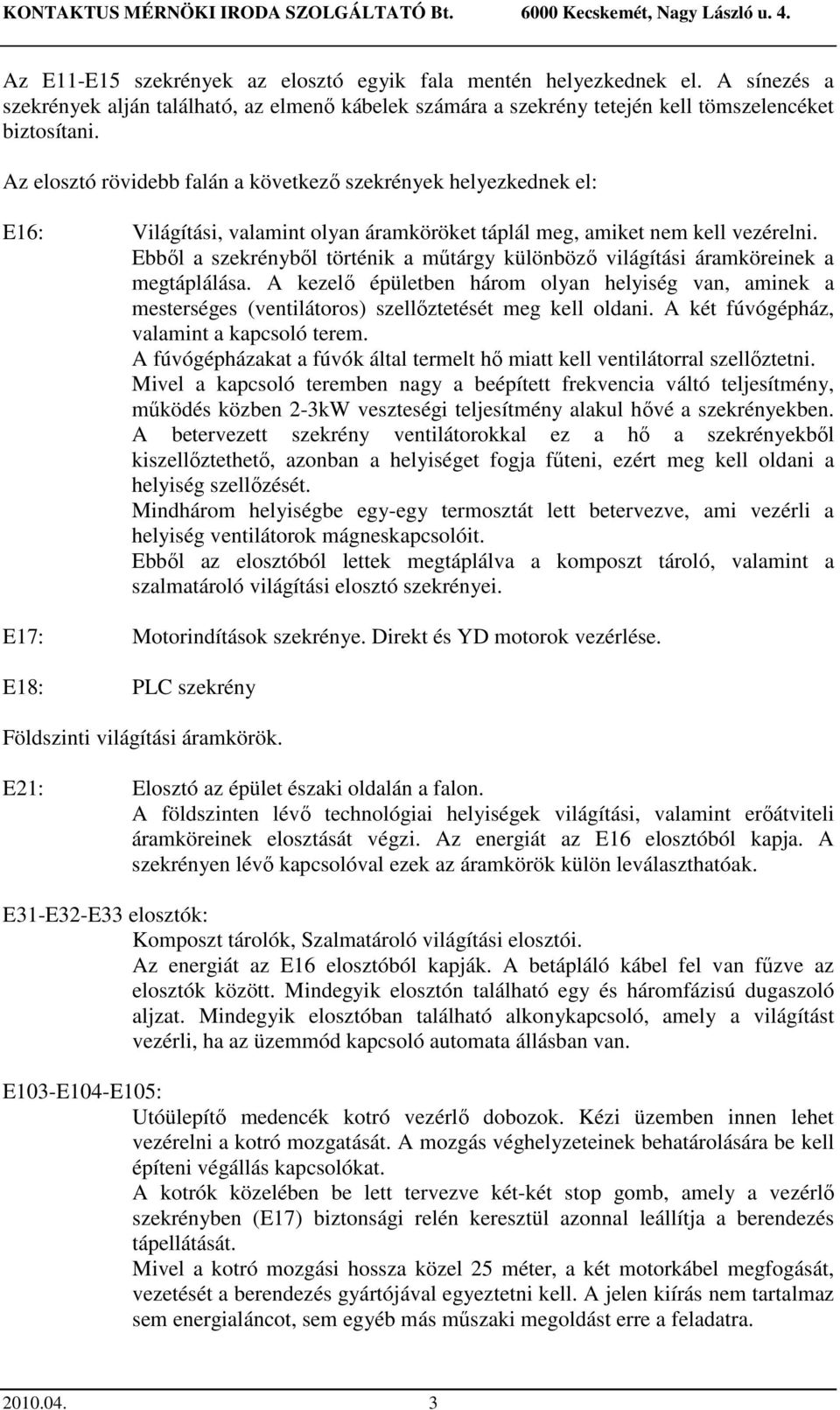

5 KONTAKTUS MÉRNÖKI IRODA SZOLGÁLTATÓ Bt Kecskemét, Nagy László u. 4. Az E11-E15 szekrények az elosztó egyik fala mentén helyezkednek el. A sínezés a szekrények alján található, az elmenő kábelek számára a szekrény tetején kell tömszelencéket biztosítani. Az elosztó rövidebb falán a következő szekrények helyezkednek el: E16: Világítási, valamint olyan áramköröket táplál meg, amiket nem kell vezérelni. Ebből a szekrényből történik a műtárgy különböző világítási áramköreinek a megtáplálása. A kezelő épületben három olyan helyiség van, aminek a mesterséges (ventilátoros) szellőztetését meg kell oldani. A két fúvógépház, valamint a kapcsoló terem. A fúvógépházakat a fúvók által termelt hő miatt kell ventilátorral szellőztetni. Mivel a kapcsoló teremben nagy a beépített frekvencia váltó teljesítmény, működés közben 2-3kW veszteségi teljesítmény alakul hővé a szekrényekben. A betervezett szekrény ventilátorokkal ez a hő a szekrényekből kiszellőztethető, azonban a helyiséget fogja fűteni, ezért meg kell oldani a helyiség szellőzését. Mindhárom helyiségbe egy-egy termosztát lett betervezve, ami vezérli a helyiség ventilátorok mágneskapcsolóit. Ebből az elosztóból lettek megtáplálva a komposzt tároló, valamint a szalmatároló világítási elosztó szekrényei. E17: Motorindítások szekrénye. Direkt és YD motorok vezérlése. E18: PLC szekrény Földszinti világítási áramkörök. E21: Elosztó az épület északi oldalán a falon. A földszinten lévő technológiai helyiségek világítási, valamint erőátviteli áramköreinek elosztását végzi. Az energiát az E16 elosztóból kapja. A szekrényen lévő kapcsolóval ezek az áramkörök külön leválaszthatóak. E31-E32-E33 elosztók: Komposzt tárolók, Szalmatároló világítási elosztói. Az energiát az E16 elosztóból kapják. A betápláló kábel fel van fűzve az elosztók között. Mindegyik elosztón található egy és háromfázisú dugaszoló aljzat. Mindegyik elosztóban található alkonykapcsoló, amely a világítást vezérli, ha az üzemmód kapcsoló automata állásban van. E103-E104-E105: Utóülepítő medencék kotró vezérlő dobozok. Kézi üzemben innen lehet vezérelni a kotró mozgatását. A mozgás véghelyzeteinek behatárolására be kell építeni végállás kapcsolókat. A kotrók közelében be lett tervezve két-két stop gomb, amely a vezérlő szekrényben (E17) biztonsági relén keresztül azonnal leállítja a berendezés tápellátását. Mivel a kotró mozgási hossza közel 25 méter, a két motorkábel megfogását, vezetését a berendezés gyártójával egyeztetni kell. A jelen kiírás nem tartalmaz sem energialáncot, sem egyéb más műszaki megoldást erre a feladatra

6 KONTAKTUS MÉRNÖKI IRODA SZOLGÁLTATÓ Bt Kecskemét, Nagy László u. 4. E41: Kiegyenlítő műtárgy világítási elosztó. A Vízmű által támogatott készülékek az erősáramú és az irányítástechnikai rendszerben, Saia PLC, Danfoss frekvencia váltó, Fanox motorvédelem. Természetesen ezekkel egyező műszaki paraméterekkel rendelkező berendezések használhatóak. Irányítástechnikai rendszer. Az irányítástechnikai rendszerben található műszerek, valamint irányítástechnikai berendezések a költségvetésben szerepelnek. A PLC-k a mellékletként szereplő szekrény anyaglistákban is szerepelnek. A szennyvíztelepen jelenleg két megjelenítő rendszer működik. Az egyik rendszer rádiós kommunikációval a szennyvízátemelőkkel tartja a kapcsolatot, azok adatai jeleníthetők meg. A másik megjelenítő (Scada) rendszer, mely korlátlan adatpontos, a vele kapcsolatban lévő plc-n keresztül a telep fázisjavítását vezérli. Üzemeltetői kérés, hogy az új telep irányítástechnikai rendszere ezen a számítógépen, valamint ezen a megjelenítő platformon legyen megvalósítva. A jelenleg földszinten üzemelő diszpécser szoba átkerül az emeletre, és természetesen ezzel együtt a két számítógép is. Mivel ebben az épületben a fázisjavítás megszűnik, nincs kábelezési gond, mivel a jövőben üzemelő rendszernél mindkét számítógép vezeték nélküli kommunikációval tartja a kapcsolatot a hozzá kapcsolt berendezésekkel. A két számítógépet egy ethernet switch-en keresztül kell összekapcsolni. Mivel a THF feladóban vannak mérési feladatok, amelyeket továbbítani kell az irányítástechnikai rendszer felé, ezért a 6.-os átemelőben a jelenlegi egyszerű vezérlőt le kell cserélni PLC-re. Ki kell bővíteni ezt a szekrényt a költségvetésben szereplő WiFi berendezéssel. A kezelő épületben található PLC is vezeték nélküli (WiFi) ethernetes kapcsolaton keresztül kommunikál a megjelenítő rendszerrel. A technológiai berendezések, elosztók anyaglistái, kábel listái a költségvetés mellékleteként szerepelnek, a költségvetés csak hivatkozik ezekre a dokumentumokra. A világítási, valamint az erőátviteli hálózatok anyaglistái a költségvetésben találhatóak. Figyelem. Az ajánlat tevőnek terjes komplett, működő rendszerre kell ajánlatot adni. Az ajánlatot úgy kell megadni, hogy a hibák, hiányosságok kijavításra kerüljenek. A kiviteli terv készítése, valamint a kivitelezés során be kell tartani az alábbi szabványokat. 9/2008 (II.22) ÖTM rendelet MSZ EN Kisfeszültségű kapcsoló és vezérlő berendezések MSZ 2364 Épületek villamos berendezéseinek létesítése MSZ ,6/1 kv-tól 20,8/36 kv-ig terjedő névleges feszültségű erősáramú kábelek és jelzőkábelek kiválasztása, fektetése és terhelhetősége

7 KONTAKTUS MÉRNÖKI IRODA SZOLGÁLTATÓ Bt Kecskemét, Nagy László u. 4. MUNKAVÉDELEM A jelen tervdokumentáció kielégíti a munkavédelemről szóló 1993, XCIII törvény valamennyi paragrafusát. Kielégíti az egészséges és biztonságos állapotot előíró szakmai és biztonságtechnikai szabványok, műszaki irányelvek és eseti hatósági előírások követelményeit, ideértve a létesítmény telepítésére, tervezésére vonatkozó tervezői hatáskörbe tartozó- munkavédelmi, biztonságtechnikai, közegészségügyi és tűzvédelmi rendeleteket és előírásokat. Megfelelnek az értelemszerűen rájuk vonatkozó valamennyi szabályzatnak, szabványnak, műszaki előírásnak, rendeletnek. KÖRNYEZETVÉDELEM Tárgyi létesítmény építése során esetlegesen keletkező veszélyes hulladékokat (pl. az alkalmazott gépek esetleges meghibásodásánál elfolyó fáradt olaj, karbantartási hulladék stb.) az 56/1981. (XI.18.) MT rendelet előírásainak megfelelően kell kezelni. Fontos megjegyezni, hogy még a veszélytelen hulladékok és anyagok is lehetnek esztétikai szempontból környezetkárosítóak. A munkagödrök (oszlop, kábelárok munkagödre, stb.) visszatöltésére nem lehet olyan anyagot használni, ami a felszín alatti vízkészletet veszélyezteti, ill. a víztisztaság megőrzésén túlmenően ügyelni kell a csatornák, árkok környezetének, valamint vízmedrének állapotmegóvására. A földvédelmi jogszabályok szerint az igénybevett földterületeket az eredeti állapotuknak megfelelő módon kell helyreállítani. Az építkezés során keletkező zajterhelés a védendő épületeknél a 4/1984.(I.23.) EüM. sz. rendeletben előírt zajterhelési határértéket nem haladhatja meg. A közterültnek építési, szerelési anyagok igénybevételéhez az illetékes önkormányzattól a kivitelező írásban engedélyt kell kérnie. A 0.4 kv-os elosztó-berendezés feszültség alá helyezés után a környezetvédelmi szempontok figyelembevételével, a környezetre nézve káros hatást nem gyakorol

8 KONTAKTUS MÉRNÖKI IRODA SZOLGÁLTATÓ Bt Kecskemét, Nagy László u. 4. TŰZVÉDELEM Ha a munkaterületen tűzveszélyes tevékenység történik a szerelési folyamatoknál, szigorúan be kell tartani az alábbiakat. Alkalomszerű tűzvédelmi tevékenységeket, (pl. hegesztés, zsugorcsöves kábeltoldás stb.) csak előzetes írásbeli engedély alapján szabad végezni. A fenti engedélyt kettő példányban kell kiállítani, az egyik példányt a munkavégzés ideje alatt a munkavezető köteles magánál tartani, a kiadott engedély másodpéldányát egy évig köteles megőrizni. Állandó jellegű tűzveszélyes tevékenységet csak a tűzvédelmi követelményeknek megfelelő, erre a célra kijelölt helyen szabad végezni. A tevékenység befejezése után a munkavégző a helyszínt köteles tűzvédelmi szempontból átvizsgálni és minden olyan körülményt megszüntetni, ami tüzet okozhat. A munka befejezését az engedélyezőnek idegen kivitelező esetén az üzemeltetőnek is be kell jelenteni. Kecskemét, Patik István V-T/

9 KONTAKTUS MÉRNÖKI IRODA SZOLGÁLTATÓ Bt Kecskemét, Nagy László u. 4. TERVEZŐI NYILATKOZAT A Paksi szennyvíztisztító telep bővítése és fejlesztése elektromos ellátás és irányítástechnikai tender terv tárgyában. A tervek tartalma: Kiszolgáló épület 04kV-os hálózat, világítási hálózat, villámvédelem. Kezelő épület 04kV-os hálózat, világítási hálózat, villámvédelem. Kezelő épület technológiai elosztók, technológiai berendezések elektromos tervezése. Szalma tároló, komposzt tároló világítás, villámvédelem. Csurgalékvíz ülepítő és átemelő, szennyvíztisztító műtárgyak világítás tervezése. THF feladó elektromos energia ellátás tervezése. Szennyvíztisztító telep irányítástechnika tervezése. Elektromos tervező: Patik István V-T/ A jelen tervdokumentáció az érvényben lévő országos szabványoknak, ágazati előírásoknak és rendeleteknek megfelel, azoktól eltérés nem történt. A tárgyi dokumentáció a létesítmény telepítésére, tervezésére és üzemeltetésére vonatkozó munkavédelmi és környezetvédelmi előírások betartásával készült. Kecskemét, Patik István V-T/
