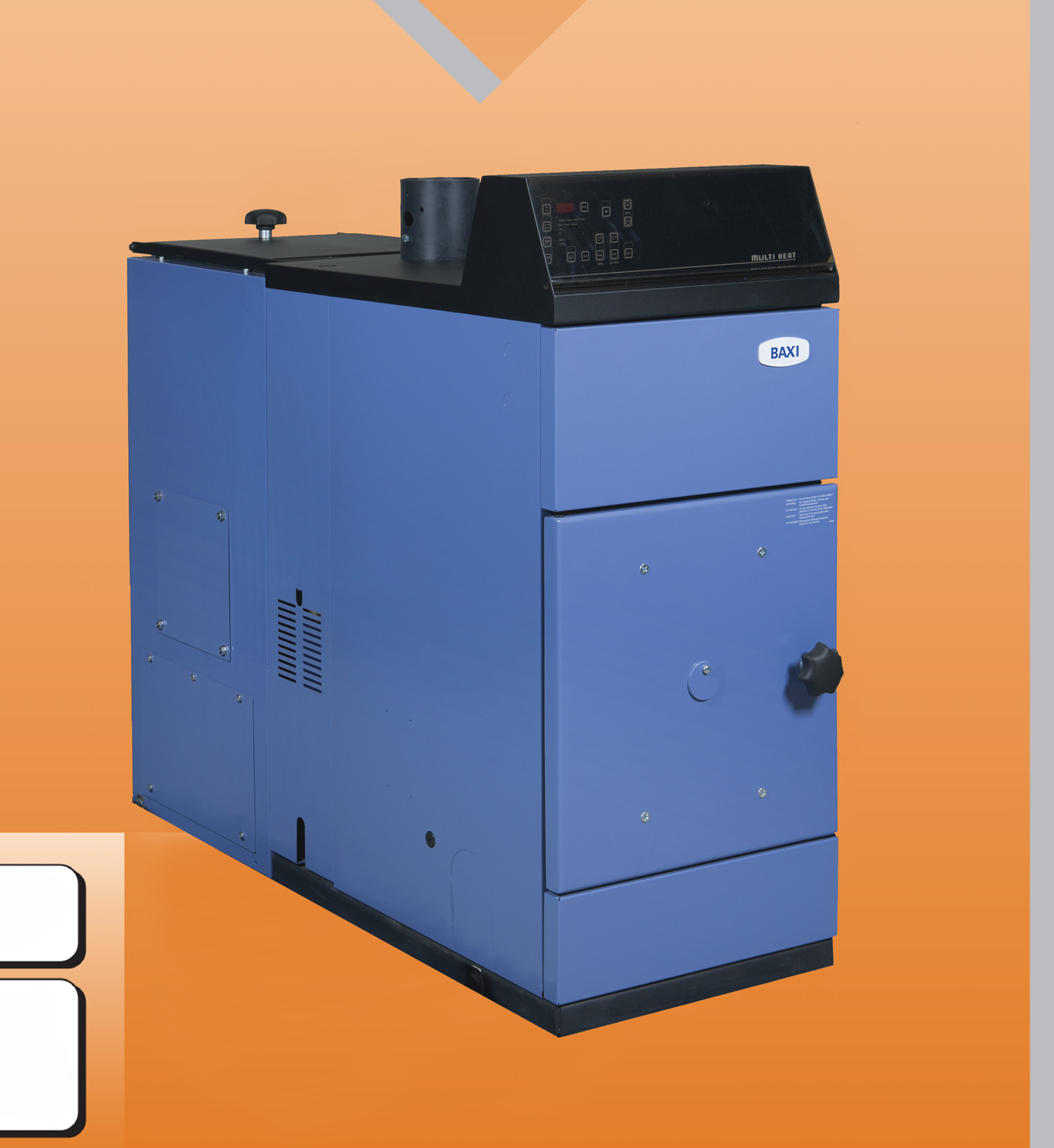

1 MULTI-HEAT AUTOMATIZÁLT KAZÁN BIOMASSZA, FAPELLET, FAAPRÍTÉK, ÉS GABONAFÉLÉK és hasonlók ELTÜZELÉSÉRE Egyszerûen üzemeltethetõ Környezetbarát, innovatív hõ Rendkívül magas kazánhatásfok DS/EN ISO 9001 DS/EN ISO OHSAS minõsítés

2 Teljesen automatizált kazán fûtõanyagtárolóval Családi házak, nyaralók és az ipar kiszolgálására A MULTI-HEAT kazán különösképpen alkalmas a hatékony és környezetbarát biomasszák mint a fapellet, faapríték, fûrészpor, és gabonafélék eltüzelésére. A kazán különösképpen családi ház tulajdonosoknak és mezõgazdasági üzemeknek célszerû ott, ahol a a teljesítményhez kötött energiahordozók távol esnek az alkalmazás helyszínétõl (távhõ és földgáz nélküli területek). A fapellet és faapríték vagy gabonfélék MULTI-HEAT-ben történõ eltüzelése a fûtõolajjal szemben jelentõs költségmegtakarítást eredményez. Konstrukció és funkciók A kazán konstrukciója biztosítja a magasfokú üzembiztonságot, a hosszú élettartamot, a gazdaságosságot, a környezetbarát tüzelést, valamint az egyszerû kezelést. A hõigény függvényében behordócsiga szállítja a kellõ tüzelõanyag menynyiséget az égõtérbe. Ezt itt egy optimálizált elégetés követi magas tüzeléstechnikai hatásfokkal. A primer és szekunder levegõ hozzáadása megfelelõ keverési arányban egy beépített ventillátor segítségével történik. A kazán beszabályozása két fokozatban megy végbe. A kazán a beállított hõmérséklet elérésig teljes terheléssel üzemel, ezt követõen a szabályozó részterhelésre kapcsol. Ha a hõfok ismét lecsökken, a kazán újra teljes terhelésre kapcsol. A kazán az olajtüzeléshez hasonlóan lehetõvé teszi a konstans hõmérséklet fenntartását. Fûtési idõszakban a fûtõanyagtárolót rendszerint heti 2 alkalommal kell feltölteni. Ez függ a hõigénytõl, a tárolókapacitástól és a fûtõanyagtól. A keletkezett hamut szükség szerint el kell távolítani. Puffertárolóra nincs szükség A kazán teljesítménye folyamatos 100%-os üzem esetén 30%-ra redukálható. Készenléti üzemnél ez az érték 1% csökkenthetõ. A fûtési idényen kivül üzemben kell tartani fûtõberendezést, legalább egy melegviz elõkészítõ, valamint 1-2 fûtõtest vagy padlófütés üzemben tartásával. A készenléti üzem folyamán a kazán hatásfoka alacsonyabb. A helyesen szerelt és hidraulikusan beszabályozott kazán a gazdaságos tüzelés alapfeltétele. MULTI HEAT AUTOMATIZÁLT KAZÁN TÜZELÕANYAGTÁROLÓVAL Különféle tüzelõanyagok mint pl. fapellet, faapríték gazdaságos, környezetbarát eltüzelése Magas hõkomfort, állandó meleg és nagyon magas kazánhatásfok Egyszerû kezelés, fokozatmentes beállítás esetén a teljesítmény 30% és 100% között fokozat nélkül változtatható A digitális szabályzó további számos funkcióval van ellátva A kazánhoz puffertároló nem szükséges Az égõtér magas igénybevételû részei saválló nemesacélból (AISI 316 L) készültek Egyéb, füstgázzal érintkezõ elemek 6 mm vastag acéllemezekbõl állnak Teljesen automatizált, vízzel oltó berendezés visszaégés ellen A füstgázelvezetés felül került elhelyezésre Beépített HMV-tároló és keverõszelep nélkül szállítják

3 Megbízható dán minõség A kazán belsejében a füstgázzal érintkezõ, vízzel hûtött acéllemezek vastagsága 6 mm. Az égõtér különösen igénybevett elemei saválló nemesacélból készültek. Egyszerû felállítás a kazánházban A füstgázcsatlakozás felül található, mely egyszerûen a kéménybe vezethetõ. Az ajtók tetszés szerint jobbra és balra erõsíthetõk fel. A kazán szabályozása A vezérlõpanel felül helyezkedik el, kezelése elõlrõl történik. A hamu eltávolítása, a füstgázelvezetõ csövek tisztítása úgyszintén elõlrõl oldható meg. MULTI-HEAT Különbözõ nagyságú tüzelõanyagtárolóval szállítható (lásd a mûszaki adatokat). A fedél forgópántjait olymódon lehet elhelyezni, hogy a tárolót tetszés szerint hátulról, balról vagy jobbról lehet tüzelõaanyaggal feltölteni. Behordás (Extrafelszerelés) Külsõ pellettároló alkalmazása esetén a pelletet vagy gabonaféléket egy szállítócsigával lehet a tárolóból az égõ-térbe továbbítani. Az üzemanyag automatikus betöltésének vezérlésérõl a biztonsági zsilip gondoskodik. Fapelletek, faapríték és gabonafélék Ezek megújuló, környezetbarát és kedvezõ árfekvésû tüzelõanyagok, importfüggõ, környezetterhelõ tüzelõanyagot is helyettesíthetnek. Amennyiben faapríték kerül eltüzelésre, az üzemanyagtárolóba egy keverõegységet kell beszerelni (lásd a rajzon) MULTI-HEAT típus

4 A gépi úton darabolt, 4-50 mm nagyságú, 15 m 3 tûlevelû faapríték, illetve 11 m 3 lombosfa apríték kb liter fűtő olajat helyettesít. A MULTI-HEAT elõszerelt egységként kerül leszállításra. Az üzemanyagtároló csavarozott kivitelű. A kazán és a tároló épületen belüli szállítás céljából szétszedhetõ. A behordócsigát a hajtómotor mûködteti, a tüzelõanyagot megfelelõ adagokban szállítja az égéstérbe A fapellet a famegmunkálás melléktermékébõl kerül elõállításra. A forgács és fûrészpor keveréke préseléssel lesz a pellett. 2.2 kg fapellet kb 1 liter fûtõolajat helyettesít. A kazán elektronikus szabályzóval felszerelt, amely az égési folyamathoz szükséges tüzelőanyag és levegő adagolását szabályozza. A teljesítmény folyamatos üzem esetén fokozatmentesen % között állítható. Ha a beállított hõfokot elértük, akkor a ventillátor kikapcsol és a vezérlő készenléti üzemmódba kapcsol, ami az elégetést továbbra is fenntartja. A szabályzó ezen felül lehetõvé teszi a kazán vízhõmérsékletének, a visszatérõ hõmérséklet és füstgázhõmérséklet digitális leolvasását. A gabonaféléket adalék-tüzelõanyagok nélkül is el lehet tüzelni (energiatermény). 2,5 kg gabonaféle kb. 1 liter tüzelõanyagot helyettesíthet. A gabona égéskor gyakran salakot képez, amelynek mennyisége függ a a vegyi összetevõktõl valamint a felhasználástól. A tüzelõanyag-tároló stabil fedele tömített, amely megakadályozza a visszaégést. Ha a fedél nyitva van, egy mikrokakapcsoló megszakítja a kazán áramellátását. Az erősen szigetelt ajtók mögött rejtőznek a függőleges turbulátorok, amelyek a füstgázok megfelelő vízhűtését biztosítják. Az alsó ajtó mögött található a kerámia bevonatos égéstér. A tisztítás és a hamu eltávolítására nagy hely áll rendelkezésre. A ventillátor, amely a kazán és a tüzelõanyagtároló között található gondoskodik az égéshez szükséges levegõrõl. Itt taláható a vízzel oltó rendszer termosztátszelepe, amely a visszaégést hivatott megakadályozni. Felül látható a nyílás, amely a füstgázgyûjtõszekrény egyszerû tisztítását teszi lehetõvé. Az automatikus adagolóegység (RSEtípus) biztosítja a maximális üzemkényelmet és időmegtakarítást a fapellet vagy gabonafélék betöltésénél. Egy hajtómotor és egy behordó-csiga segítségével a töltet-csõrendszeren át automatikusan juttatja a tüzelõanyagot a silóból a kazán tátolójába. A gyártó kizárólag ezt a típusú adagolóegységet szereli készülékeibe. A megadott fûtõértékek tájékoztató jellegűek, amelyek biomassza összetételétõl és nedvésség tartalmától függnek.

5 A használati- meleg víz készítésére a saját gyártású VBF típusú tároló javasolt, amely zománcozott és egy anód által korrózióvédett is egyben. AZ VBF tároló-sorozat különböző nagyságú tárolókat foglal magába, amelyek falra szerelt vagy padlóra állítható változatban szállíthatók. A MULTI-HEAT rendszerét a fenti kapcsolási séma szerint javasolt szerelni. Az elkülönített melegvízkészítõ (pl. az elõbb említett VBF 150 MK II típusú tároló) a keverõszelep elõtt került csatlakoztatásra. Ez a szerelési mód lehetõvé teszi a fûtési idényen kívüli készenléti állapotot a helyesen elvégzett hidraulikus beszabályozás esetén. Mûszaki adatok: Környezeti értékek és hatásfokok * A készenléti üzem folyamán a legkisebb javasolt teljesítmény az elégetési folyamatnál fenntartandó Tüzelõanyag víztartalma: fapellet 7%, faapríték 13,5%

6 * extrafelszerelés

7 A VÁLLALATRÓL A HS-Tarm vállalatot 1927-ben Hans Sörensen alapította Tarm városában (Westjütland/Dánia). 75 éven át a tarmi kazángyár a kazánfejlesztéseknek és gyártásnak köszönhetõen az olaj-, gáz- és szilárd tüzelésre szakosodott és a minõségi termékeknek köszönhetõen a legnagyobb dán kazángyártók közé került ban csatlakozott a BAXI-Group-hoz. A HS-Tarm név BAXI-TARM Dániára változott. BAXI garantálta a további piaci szerepet, nemcsak mûszakilag hanem minõségileg is. Gazdaságosság, környezetkímélõ üzem, megbízhatóság ezek azok a tényezõk, amelyek a BAXI-TARM-ot nemzetközileg is elismert kazángyártóvá tették. A minõség, a kivitel, a dizájn, a gazdaságosság, a környezetbarát üzem teszi kompromisszummentessé a márkát. A törvényhozás által meghatározott biztonsági elõírásoknak köszönhetõen a folyamatos kutatás és fejlesztés további eredményeket hozott. A BAXI-TARM által elért gyártói pozíció ezeknek a fûtéstechnikai berendezéseknek köszönhetõ. Szállítási terjedelem: A komplett kazán a következõkbõl áll: a kazántest, szigetelt burkolat, tüzelõanyagtároló, csiga, hajtómotor, ventillátor, turbulátorok, keramikus betét, tároló mikrokapcsolója, visszaégés elleni termosztatikus biztonsági egység, belsõ elektromos szerelvények, tisztítószerszám. Extra felszerelés: = Lambdavezérlés (oxigén-szabályozás) = Automatikus adagolóegység = Keverõszelep = VBF MK II típusú falra függeszthetõ HMVmelegvízkészítõ = Réz hõcserélõ, mint kiegészítõ melegvízellátás vagy folyamatbiztosítás = Melegvíz-ellátási vagy termikus folyamatszabályozás = Fedél 2"-os karmantyúval 1,5 és 2,5 típusú elektromos fûtõszálhoz = Huzathatároló a kéményhez. Tüzelõanyag: Alkalmas tüzelõanyagok lehetnek fapelletek, gabonafélék, repce, faapríték (nagysága: 5-50mm, víztartalma max. 25%). Faaprítékok eltüzelésénél a tüzelõanyag-tárolóba bolygató egységet kell beépíteni (F-kivitel). Az 1.5-ös típus elsõsorban fapellet eltüzelésére került kifejlesztésre. Amennyiben más tüzelõanyagok iránti igény lép fel, forduljon cégünkhöz. Szerelési tudnivalók: A MULTI-HEAT-et csak jól szellõztetett helyiségben szabad elhelyezni. A légbeeresztés nagysága a kémény átmérõjének megfelelõen, de legalább 0,02 m 2 -nek kell lennie (tervezendő). = a kéményhuzatnak Pa-nak kell lennie. = A meglévõ építési szabályokat be kell tartani. Ajánlatunk szilárdtüzelésû kazán esetén magában foglalja továbbá: = huzatszívó-befúvót (erdei fák esetében puffertárolóra kell rácsatalkoztatni) = SOLO INNOVA kazán befúvóventilátorral, kétkamrás kazántérrel (olajhoz és fához) Garancia: Teljeskörben érvényes HS TARM a garanciális feltételek szerint. Megrendelés: Válasszon az 5. odalon feltüntetett változatok közül. FIGYELMEZTETÉS: a MULTI-HEAT 4.0 típusnál nincs lehetõség beépített vízelõkészítõre. **) Typ MULTI-HEAT 2,5. Névleges teljesítmény gabonafélék és faapríték esetén 23 kw. **) Typ MULTI-HEAT 4,0. Névleges teljesítmény hasított fa és gabonafélék esetén 37 kw.

8 Szerelési adatok: Szükséges ajtónyílás: szélessége D+30 mm SR-THERM Kft Budapest Erzsébet királyné útja. 98/a. Tel.:
