1 Üdvözli Önt a KONTAKT-Elektro Kft. Tüzelıanyagcella fejlesztése és alkalmazása a Kontakt Elektro Kft-nél Hirth Ferenc KONTAKT Elektro Kft. H-7630 Pécs, Mohácsi út hirth@kontakt-elektro.hu Tel.: / Fax: / Mai Dátum:

Hirth Ferenc KONTAKT Elektro Kft. H-7630 Pécs, Mohácsi út 79. www.

2 Automatizált gyártósor villamos szerelése Széleskörő tapasztalatok az ipar különbözı területein alkalmazott automatizált gyártórendszerek tervezése és kivitelezése területén. 2.oldal

3 Mi is ez, és mért érdemes róla beszélni? A tüzelıanyagcella: Egy olyan elektrokémiai átalakító, amely a hidrogén oxigénnel történı reakciójával, magas hatásfokkal úgy állít elı villamos energiát, hogy közben hı szabadul fel. A keletkezı melléktermék: víz. Tüzelıanyagok: A hidrogénen kívül alkoholok, földgáz, biogáz, magas metántartalmú egyéb gázok, stb. A hidrogénüzemhez képest a lényeges eltérés az, hogy ezen tüzelıanyagok használata esetén jelentıs mennyiségő CO2, illetve egyéb szennyezı anyag szabadul fel. 3.oldal

állít elı villamos energiát, hogy közben hı szabadul fel. A keletkezı melléktermék: víz.

4 Energiafelhasználásunk jelenlegi helyzete, prognózisok: A világ szénhidrogénkészletét a szakértık évre tartják elegendınek. Folyamatos, és jelentıs áremelkedéssel kell számolnunk Stratégiai-politikai bizonytalanság Energiafelhasználásunk jelenlegi struktúrája, a magas CO2 kibocsátás miatt a bıvülések mellett jelentıs környezetvédelmi beruházásokat követel. A megújuló energiák, illetve a hidrogénalapú, maximálisan környezetbarát energiatermelés erıteljes fejlesztése az emberiség egyik legfontosabb életfeltételévé válik. A szénhidrogénkincs kimerülésével jelentkezı folyamatos áremelkedéssel párhuzamosan mőködik a megújuló, valamint a hidrogénalapú energiatermelés költségeinek csökkenése A tüzelıanyagcellák különféle területeken, nagyobb darabszámban valógazdaságos alkalmazása várhatóan 4-5 éven belül realizálódhat. Egyes speciális alkalmazásokban már ma is versenyképes a tüzelıanyagcella, a hagyományos megoldásokhoz képest. (telekommunikáció, rádióállomások, meteorológiai állomások, autópálya létesítmények, őrhajózás, katonai alkalmazások, stb ) Környezetvédelem 4.oldal

5 A hidrogén elıállítása és tárolása? Tüzelıanyagcella fejlesztése és gyártása Pécsett földgázból reformálással, elektrolízissel, biomasszából, biológiai úton, vegyipari technológiák melléktermékeként, szél és napenergia segítségével elektrolízis által, magas hımérséklető és nagynyomású gız elbontásával, mesterséges fotoszintézissel, stb. A tárolás általában nagynyomású palackokban bar nyomáson, vagy fémhidrid palackokban elnyeletve l tárolóképességő palackokból összeépített telepekbıl 2-5 bar lefejtési nyomáson. Ezek jelenlegi költsége: 8-16 USD/kWh. A cél 2010-re 4 USD/kWh 5.oldal

melléktermékeként, szél és napenergia segítségével elektrolízis által, magas hımérséklető és nagynyomású gız elbontásával, mesterséges

6 Üzemanyagcella hordozható és mobil alkalmazásokhoz 6.oldal

7 Ígéretes terület kW-os egységgel 7.oldal

8 Mire lehet használni, és kinek lehet eladni? Amit láttunk: szünetmentes tápegységek, mobiltelefonok, laptopok, kommunikációs rendszerek tápellátása, telefonközpontokban, autópálya létesítményeknél, GSM (mobiltelefon) átjátszóállomások, mentı és tőzoltóautók szükségáramforrásai, jármővek, (kerékpárok, robogók, tolókocsik, személyautók, autóbuszok, hajók, targoncák, üzemi jármővek, robotok, meteorológiai állomások, vízügyi létesítmények, munkagépek, stb...) Milyen teljesítménykategóriák léteznek? az 1-2 W teljesítményő készülékek mellett W középkategória után már járatosak az kw-os egységek is. Az elsı német tengeralattjáró tüzelıanyagcellás hajtással 1984-ben készült el. Jelenleg Hollandiában épül egy MW teljesítményig bıvíthetı erımő. 8.oldal

és tőzoltóautók szükségáramforrásai, jármővek, (kerékpárok, robogók, tolókocsik, személyautók, autóbuszok, hajók, targoncák, üzemi jármővek, robotok, meteorológiai állomások, vízügyi

9 Társaságunk évben kezdte el a PEM típusú üzemanyagcellák fejlesztését. A 100W-os Stack (cellaköteg) prototípusával szeptemberében készültünk el. A bemért, gyártásra alkalmas berendezésünk június hónapban készült el. Munkánkat nagymértékben motiválta, hogy október 9-10-én részt vettünk az Elsı Budapesti Nemzetközi Hidrogén Energetikai Fórumon, majd azt követıen tagjai lettünk a Magyar Energetikai Társaság Hidrogén Tagozatának. Fejlesztésünk, nyertes INNOCSEKK pályázatunk segítségével valósul meg. Támogatóink: a Nemzeti Kutatási és Technológiai Hivatal, NKTH, valamint a Kutatás-fejlesztési Pályázati és Kutatáshasznosítási Iroda, KPI. 9.oldal

október 9-10-én részt vettünk az Elsı Budapesti Nemzetközi Hidrogén Energetikai Fórumon, majd azt követıen tagjai lettünk a Magyar Energetikai Társaság Hidrogén

10 A tüzelıanyag-cella fejlesztés labormunkái 10.oldal

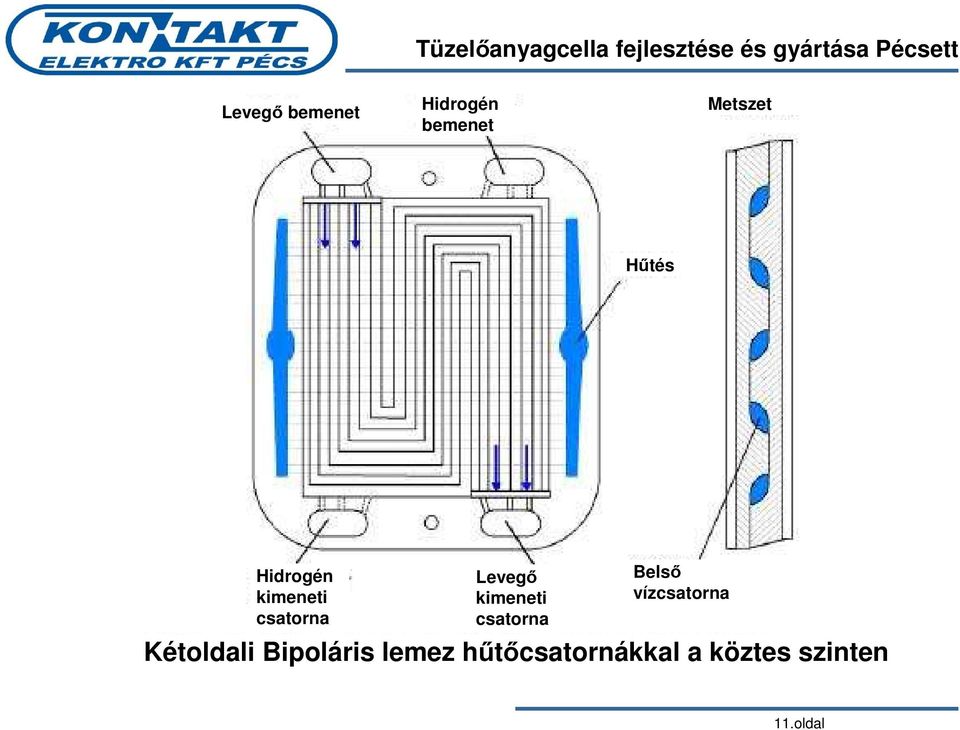

11 Levegı bemenet Hidrogén bemenet Metszet Hőtés Hidrogén kimeneti csatorna Levegı kimeneti csatorna Belsı vízcsatorna Kétoldali Bipoláris lemez hőtıcsatornákkal a köztes szinten 11.oldal

12 Cégünk aktivitásai: A PEM tip. tüzelıanyagcellák komponenseinek vezérlı és szabályozó elektronikájának, DC/DC átalakítók, szenzorok, komplett berendezések fejlesztése és gyártása, új alkalmazások kidolgozása, vezetı gyártók rendszerintegrátori feladatainak ellátása. A fejlesztések legfontosabb területei: a tüzelıanyagcellák gyártási költségeinek csökkentése, elsısorban a MEA ( platina katalizátorral bevont protoncserélı membrán ) alkalmazásánál, a jelenlegi üzemórás élettartam növelése órára, a hidrogénelıállítás és tárolás költségeinek csökkentése, valamint a hatásfok növelése. 12.oldal

alkalmazások kidolgozása, vezetı gyártók rendszerintegrátori feladatainak ellátása.

13 13.oldal

14 14.oldal

15 Bipoláris lemezek gyártása 15.oldal

16 100 W teljesítményő Stack 16.oldal

17 NEXA 1200W-os tüzelıanyagcella 17.oldal

18 Magyarregula 2008 szakkiállítás Legyen a vendégünk március között egy hasznos szakmai eszmecserére 18.oldal

19 Magyarregula 2008 szakkiállítás Találkozunk: 2010 március között 19.oldal

20 Hidrogénüzemő tüzelıanyag-cellás 300 W-s áramforrás elektromos hajtású csónakok-kishajók részére A jövı igen ígéretes terméke, várhatóan gyorsan közismertté és népszerővé váló villamos energia szolgáltató berendezése: a tüzelıanyag-cella. A berendezés lényege a tüzelıanyag-cella egy elektrokémiai átalakító, mely a hidrogéngáz valamint a levegı oxigénjének egyesítésével magas hatásfokkal állít elı villamos energiát. A páratlanul környezetkímélı technológia egyetlen mellékterméke a keletkezı tiszta víz. A berendezés 300 W teljesítmény leadásához 12 V egyenfeszültségen mindössze 4-5 l hidrogéngázt fogyaszt percenként. A 3 db 600l palack, összesen 1800 l hidrogénnel mintegy 6 óra üzemeltetést biztosít. 20.oldal

A berendezés lényege a tüzelıanyag-cella egy elektrokémiai átalakító, mely a hidrogéngáz valamint a levegı oxigénjének egyesítésével magas hatásfokkal állít elı villamos energiát.

21 A metálhidrid tároló palackok (nagymennyiségő gázt lekötı fémvegyület) max 10 bar nyomás alatt állnak. A nyomásszabályozóval beállított üzemi nyomásérték nem haladhatja meg a 0.5 bárt. A palackok külön lefejtı készülékkel tölthetık fel a szabványos, kereskedelemben kapható 150bar 50l H2 palackokról. Biztonságtechnika: a hidrogéngáz veszélyes, könnyen gyullad és képez robbanásveszélyes elegyet a levegıvel. Ezért a berendezés gázellátása veszély esetén a beépített gázérzékelı segítségével lezárásra kerül. A gázellátást szolgáló csıvezetékek, szelepek, fittingek az iparban legismertebb és legjobb minıséget szállító cégektıl kerülnek beszerzésre a biztonság érdekében. A berendezések üzemeltetéséhez részletes gépkönyv, használati utasítás, valamint biztonságtechnikai elıírás tartozik. 21.oldal

22 Társaságunknál fejlesztés alatt állnak az és 5000 W teljesítményő berendezések is. Nagyobb teljesítmény igény esetén a berendezések párhuzamosan is kapcsolhatók. A berendezések felhasználási területe rendkívül széleskörő: a jármőiparon kívül, mint szünetmentes tápegység, hordozható áramforrás, vagy telepített kiserımő, az élet minden területén sikeresen alkalmazható, teljesen környezetkímélı, igen csendes berendezés. 22.oldal

23 Terveink: Különféle felhasználási területekre, 3 teljesítménykategóriában készülünk a gyártás beindítására. Elsı lépés, a kissorozatú gyártás feltételeinek megteremtése (új üzemcsarnok felépítése 2010 évben) Teljesítménykategóriák: W W W 23.oldal

24 Fejlesztési területeink: ( Step by step ) 1. Stack gyártástechnológia 2. Komponensek (cellafeszültség mérés, szenzorok, stb.) 3. Elektronikus folyamatszabályozás 4. Komplett berendezések gyártása 5. A berendezések telepítése, applikációk kidolgozása, szerviz 24.oldal

25 Köszönöm szíves figyelmüket! 25.oldal
