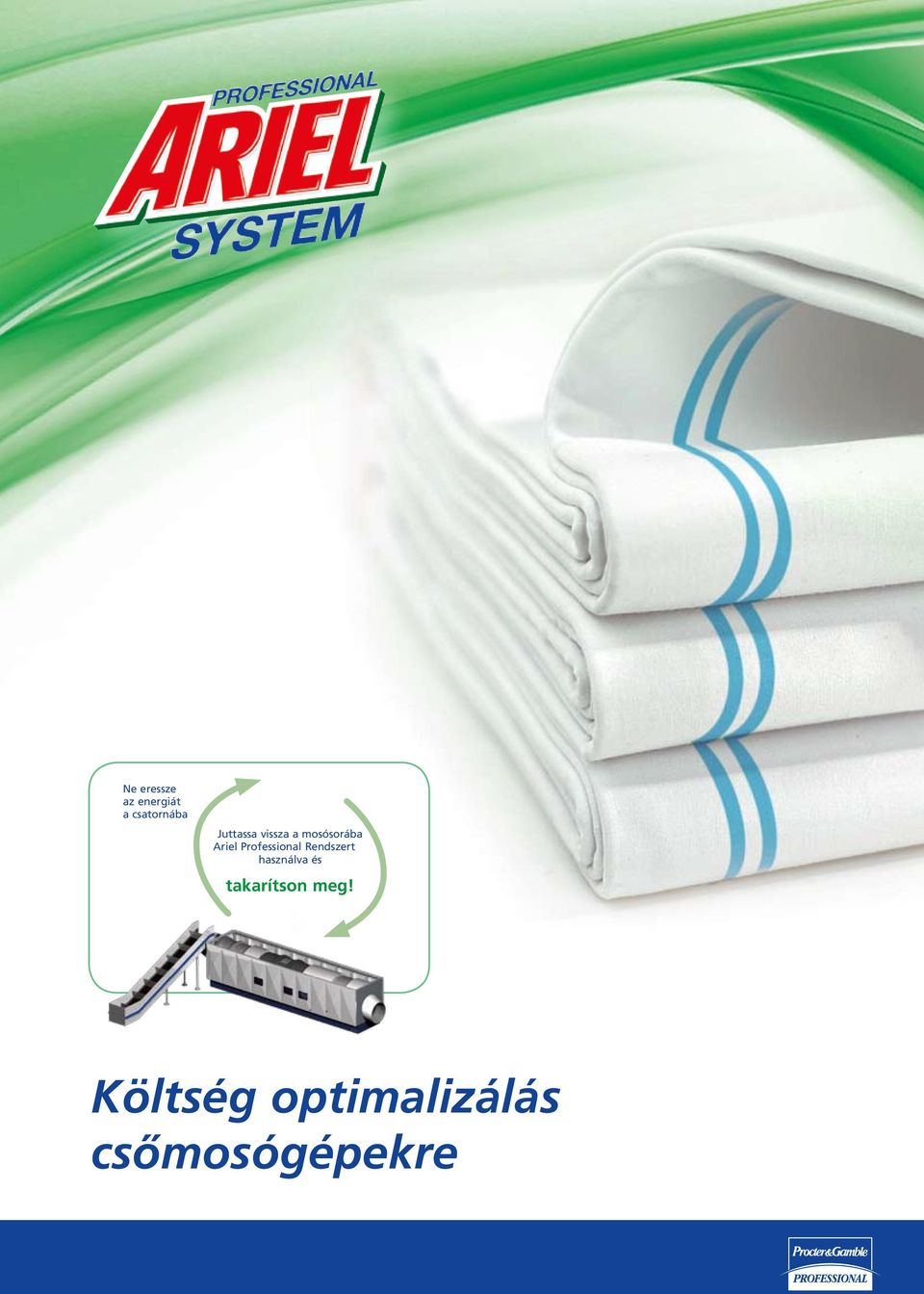

1 Ne eressze az energiát a csatornába Juttassa vissza a mosósorába Ariel Professional Rendszert használva és takarítson meg! Költség optimalizálás csőmosógépekre

2 1 MŰKÖDÉSI EGY KERESKEDELMI MOSODA KÖLTSÉGEI Az energia és víz ára folyamatosan emelkedik és az előrejelzések szerint ez a trend a jövőben is folytatódni fog. Ennek negatív hatása van az üzleti profitra nézve. Ezért fejlesztett ki a Procter&Gamble Professional egy megoldást Önnek, amelynek segítségével a mosás működési költségeinek akár 50%-át meg tudja takarítani, megerősítve így ipari mosodájának profitját. A víz és természetes gáz árának emelkedése CR-ben (%-ban) 400 természetes gáz víz és csatorna Egy kereskedelmi mosoda működési költség összetételének példája Ez az ábra megmutatja, hogy a felhasznált víz és természetes gáz ára a teljes működési költség 30%-a, ezáltal jelentősen túllépi a felhasznált mosószerek és segédanyagok költségét. Egy csőmosógéppel rendelkező nagy ipari mosoda költségeinek ábrája Egyéb Víz Textil szállítása Természetes gáz Munkabérek Elektromos áram Mosószerek és segédanyagok A természetes gáz és víz az Ön mosási költségének akár 30%-át is elérheti. Lehet ezt csökkenteni?

3 2 MŰKÖDÉSI A CSŐMOSÓGÉP KÖLTSÉGEI A csőmosógép nagy víz és jelentős energia felhasználó az ipari mosoda működési költségében. Hatalmas mennyiségű tiszta hideg vízre van szükség a csőmosógépbe, ahol energiával felfűtik azt. A vizet felhasználják a mosás során és a szennyezett vizet leeresztik a mosógépből a csatornába. A meleg szennyvíz leeresztése jelentős energia - ezáltal pénzügyi - veszteséghez vezet. Egy csőmosógép költségei hőcserélő nélkül mosósor A mosózónák felfűtéséhez szükséges energia felhasználás szorosan összefügg a mosási folyamatban felhasznált víz mennyiségével. felhasznált meleg víz leeresztve a csatornába (energia veszteség) Tiszta hideg víz a mosoda vízvezetékéből A magas vízfelhasználás a fűtéséhez szükséges magas energia felhasználást is jelent. A mosósorok többségénél a vízkezelés optimalizálható hogy a vízfelhasználás csökkenthető legyen és ennek eredményeképpen az energia is. A megtakarítás aránya a mosósor típusától is függ. Általában véve minél régebbi egy csőmosógép, annál nagyobb a megtakarítás. Ariel Professional Rendszer megoldás hőcserélővel Az energia jelentős része és ezáltal a pénzügyi veszteség a meleg víz csatornába történő leeresztése miatt kizárható egy bizonyos berendezés egy úgynevezett hőcserélő mosodában történő használatával. A hőcserélő lehetővé teszi, hogy az energiát visszajuttassuk a mosási folyamatba. A hőcserélők olyan berendezések, amelyek két eszköz között hőt adnak át. Feladatuk, hogy fűtést és/vagy hűtést biztosítsanak az eszköznek. A hőcserélők széles körben használtak az ipar számos területén energia megtakarítás elérése érdekében. Minden egyes mosodának megvan a saját speciális igénye és korlátai, ezért szükséges megoldást tervezni minden egyes ügyfélre szabva. Hőcserélő elve Fűtött hideg víz Hideg víz (amelyet fűteni kell) Meleg víz (fűtésre használt) Lehűtött meleg víz

4 3 HŐCSERÉLŐJÉNEK AZ ARIEL PROFESSIONAL RENDSZER BEÜZEMELÉSE Az ábra megmutatja az energia hatékony alternatív installációt egy olyan mosodában, ami szállodai textilre fókuszál. A leeresztett meleg vízből nyert energiát megtartja a hőcserélő. A hőcserélő ezt a hőt eljuttatja a mosósorba bejövő hideg vízhez. Így jut vissza az energia a rendszerbe megtakarítva ezáltal a mosó- és öblítő zóna fűtésének költségeit. Csőmosógép standard típusú hőcserélő berendezéssel Felhasznált víz melyet a hőcserélő lehűtött (veszteség kiküszöbölése) hőcserélő mosósor tiszta víz, amit felfűtött a hőcserélő Ariel Professional Rendszer hőcserélő beüzemelése Az Ariel Professional rendszer megoldást nyújt egy ügyfélre szabott berendezéssel, amelyet az egyedi mosodák speciális igényeihez fejlesztettek ki. Az Ariel Professional Rendszer Hőcserélő Berendezését automatikusan ellenőrzi egy ipari számítógép a kiválasztott mosási program aktuális igényei szerint. A hőcserélő installációja előtt a Procter&Gamble Professional Specialistái látogatást tesznek az Ön mosodájában és gondosan elemzik az Ön igényeit, műszaki és működési feltételeit és korlátait. Az adatelemzésük alapján ezután elkészítenek egy matematikai modellt és javaslatot tesznek a hőcserélő berendezés legjobb alternatívájának beüzemelésére. Ez mindig garantálja a maximálisan elérhető megtakarításokat mialatt a mosósor flexibilitása megmarad. A képen látható egy beüzemelt hőcserélő berendezés szigeteléssel a mosósoron. Az egész rendszert a csőmosógép oldalfalára telepítették melynek következtében minimális területet foglal el a padlón. Ez a megoldás alkalmas mind szállodai mind speciális hőmérsékleti igényekkel rendelkező kórházi textil mosására.

5 4 HŐCSERÉLŐ MEGTAKARÍTÁSOK ARIEL PROFESSIONAL BERENDEZÉSSEL Az ábra bemutatja a mosósor költségeit az Ariel Professional Rendszer Hőcserélő berendezésének beüzemelése előtt és után. Általában akár 50% energia megtakarítás is elérhető csőmosógépek esetén. A régebbi, de akár néhány újabb csőmosógép típusnál is a természetes gáz megtakarítása mellett jelentős víz megtakarítás is elérhető. Az optimalizálás után a mosási minőség nemhogy csökken,- éppen ellenkezőleg megnő a csőmosógép jobb vízkezelésének köszönhetően. Egy másik pozitív hatás a jobb víztaszító teljesítmény a présnél a magasabb préselési hőmérséklet miatt ami energia megtakarításhoz vezet a gyakori szárítás és vasalás esetén. A csőmosógép költség összehasonlítása az Ariel Professional Rendszer Hőcserélő berendezésének beüzemelése előtt és után (%-ban) optimalizálás előtt természetes gáz optimalizálás után víz A nagy kapacitású mosósoroknál, ahol az Ariel Professional Rendszer Hőcserélő Berendezését beüzemeltük, gáz és vízfogyasztás esetén 30 EUR megtakarítást érünk el textil tonnánként a textil típusától, valamint a víz és energia árától függően. Ariel Professional Rendszer Hőcserélő Berendezése átfolyás ellenőrzés A legjobb módja annak, hogyan lehet hosszú távon megőrizni a kívánt vízmennyiség átfolyását, az egy ellenőrző áramkör, mely tartalmaz egy pumpát, indukciós átfolyás ellenőrzőt, automata szelepet és ellenőrző számítógépet. Az Ariel Professional Rendszer azért használja ezt a rendszert, hogy megőrizze a folyamatos vízátfolyást a mosoda vízvezetékében található víznyomás változástól függetlenül. Ugyanakkor az ellenőrző áramkör víz kezelési ellenőrzést is ellát, így biztosítva az állandó mosási és öblítési minőséget. Ipari számítógép A kívánt adatok megtekintése a kijelzőn Hőmérő A hőcserélő hőmérője Hőmérő Idukciós átfolyásmérő Automata szelep Pumpa Az átfolyás ellenőrző elve adatszerzés az indukciós átfolyásmérőből adatelemzés az ipari számítógépen átfolyás korrekciója az automata szeleppel A megtakarítás elve adatszerzés az indukciós átfolyásmérőből és a hőmérőkből adatelemzés az ipari számítógépen a teljesítmény kijelzése, energia és víz megtakarítás

6 5 HŐCSERÉLŐ AZ ARIEL PROFESSIONAL RENDSZER BERENDEZÉSÉNEK ELŐNYEI A mosósor teljes működési költségének akár 50%-os megtakarítása Ügyfélre szabott megoldás kompromisszumok nélkül A Procter&Gamble Professional Specialistái mindig ügyfélre szabva tervezik meg a hőcserélő berendezést az Ön mosósorára, illetve a mosott textilek összetételére vonatkozó igényei alapján. Ezáltal érjük el mindig a maximális megtakarításokat a mosás működési költségeiben. Maximális rugalmasság a mosási folyamatokban A megrendelőre szabott megoldásnak köszönhetően a rendszert korlátozások nélkül lehet használni mind a szállodai textilt, mind a speciális hőmérsékleti profilt igénylő textileket feldolgozó mosodákban. A teljes víz és természetes gáz aktuális megtakarításának kijelzése Az ipari számítógép kijelzőjén a természetes gáz és/vagy víz megtakarítás az adott időszakban megjeleníthető a kijelzőn. Az energia megtakarítás fontos paramétereinek áttekintése Az ipari számítógép kijelzője tökéletes áttekintést nyújt a folyamat fontos paramétereiről. A paraméterek eltárolhatóak az adatbázisban és szükség esetén visszamenőlegesen is ellenőrizhető. Teljesen automata működés A teljes víz és természetes gázt megtakarító rendszert egy ipari számítógép ellenőrzi, amely kiértékeli a jelenlegi mosási folyamat paramétereit. Ezáltal optimális paraméter beállítást tesz lehetővé, hogy a maximális megtakarítást érjük el, miközben megőrizzük a kiváló mosási minőséget. Minimális helyet igénylő beüzemelés A rendszert függőlegesen installáljuk a csőmosógép falára, a komponenseket és a csövezést a csőmosógép alján lehet elvezetni. A teljes padlófelület igény 1 m 2. Másodlagos energia megtakarítások a szárításnál és vasalásnál A hőcserélő jelentős energia megtakarítást ér el nemcsak a mosási folyamat során, hanem a folyamatos szárítás és vasalás során is. Az öblítő és semlegesítő zónába használt víz előmelegítése eredményeképpen a textilnek jobb a nedvesség megkötő képessége a préselés után, amelynek pozitív hatása van a szárításra és vasalásra. Az ipari számítógép kijelzőjének egy példája megmutatva a legfontosabb működési paramétereket: Qv1 = m 3 /h Qv2 = m 3 /h Qv3 = m 3 /h F2 data A jelenlegi átfolyások megtekintése P = kw V = m 3 E = GJ F3 nastavení A hőcserélő berendezés jelenlegi teljesítményének megtekintése T1 = T2 = C Tz = C % T3 = C F3 nastavení A jelenlegi hőmérsékletek és hőcserélő berendezés hatékonyságának áttekintése V1 = m V2 = m V3 = m F2 data A megtakarítások megtekintése

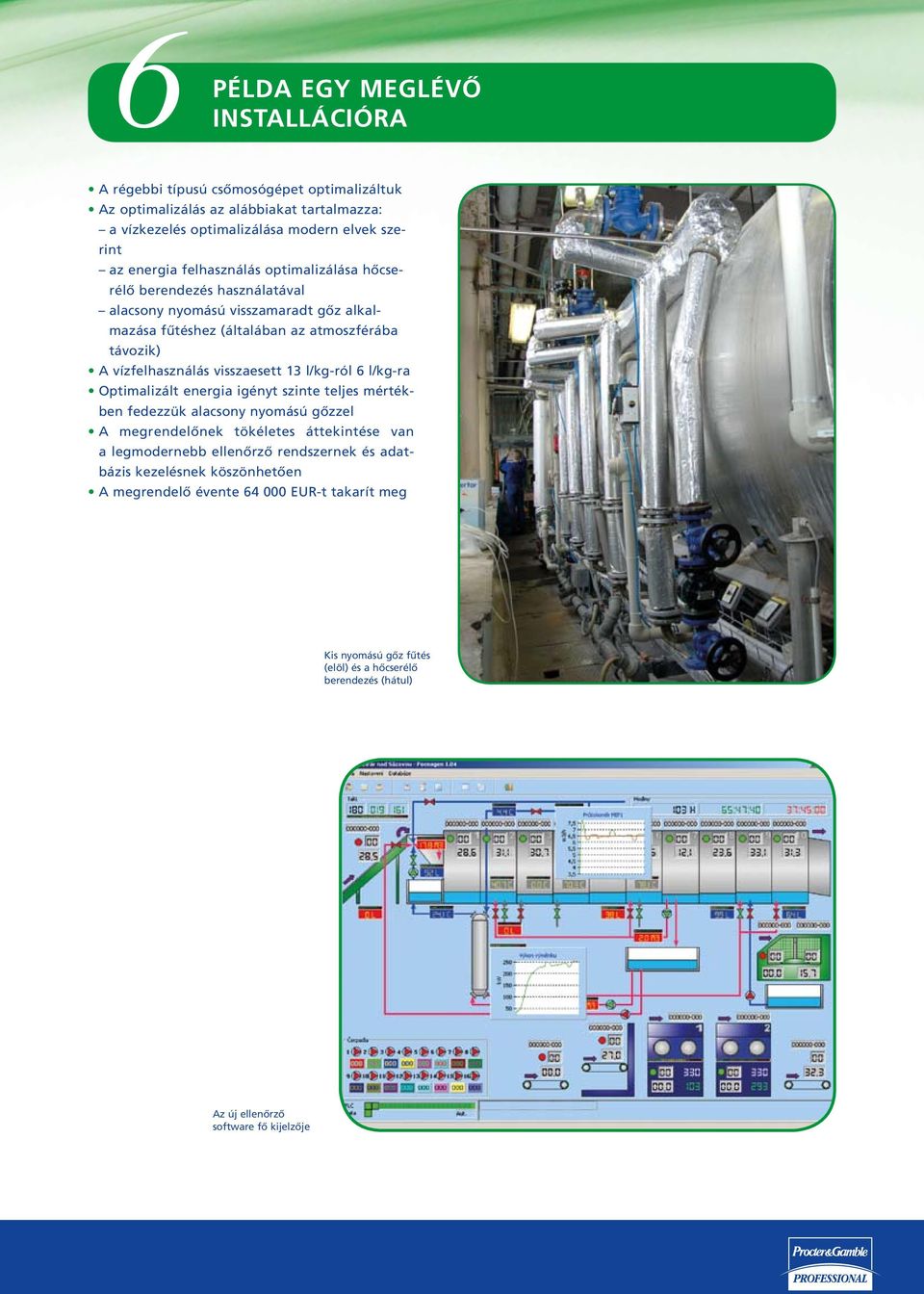

7 6 PÉLDA EGY MEGLÉVŐ INSTALLÁCIÓRA A régebbi típusú csőmosógépet optimalizáltuk Az optimalizálás az alábbiakat tartalmazza: a vízkezelés optimalizálása modern elvek szerint az energia felhasználás optimalizálása hőcserélő berendezés használatával alacsony nyomású visszamaradt gőz alkalmazása fűtéshez (általában az atmoszférába távozik) A vízfelhasználás visszaesett 13 l/kg-ról 6 l/kg-ra Optimalizált energia igényt szinte teljes mértékben fedezzük alacsony nyomású gőzzel A megrendelőnek tökéletes áttekintése van a legmodernebb ellenőrző rendszernek és adatbázis kezelésnek köszönhetően A megrendelő évente EUR-t takarít meg Kis nyomású gőz fűtés (elöl) és a hőcserélő berendezés (hátul) Az új ellenőrző software fő kijelzője S námi je to jednodušší

8 7 PÉLDA EGY MEGLÉVŐ INSTALLÁCIÓRA Két modern Kannegiesser optimalizálása Az első rendszert 2008 Júliusában telepítettük A megrendelő annyira elégedett volt, hogy 2009 Januárban megrendelte a második berendezést is A rendszerek nagyon egyediek hogy mindkét Kannegiesser igényeit kielégítsék (amelyek elég különbözőek) A megrendelő EUR-t takarít meg évente Aktuális hőcserélő rendszer teljesítménye és elért megtakarításai Két nagyon speciális hőcserélő berendezés egy elöl, egy hátul Kapcsolatfelvétel: Procter & Gamble Professional info@pgprofsupport.com,
