Dell Vostro 270s Felhasználói kézikönyv

Átírás

1 Dell Vostro 270s Felhasználói kézikönyv Szabályozó modell: D06S Szabályozó típus: D06S001

2 Megjegyzések, figyelmeztetések és vigyázat jelzések MEGJEGYZÉS: A MEGJEGYZÉSEK fontos tudnivalókat tartalmaznak, amelyek a számítógép biztonságosabb és hatékonyabb használatát segítik. FIGYELMEZTETÉS: A FIGYELMEZTETÉS hardverhiba vagy adatvesztés lehetőségére hívja fel a figyelmet, egyben közli a probléma elkerülésének módját. VIGYÁZAT: A VIGYÁZAT jelzés az esetleges tárgyi vagy személyi sérülés, illetve életveszély lehetőségére hívja fel a figyelmet Dell Inc. A szövegben használt védjegyek: a Dell, a DELL logó, a Dell Precision, a Precision ON, az ExpressCharge, a Latitude, a Latitude ON, az OptiPlex, a Vostro és a Wi-Fi Catcher a Dell Inc. védjegye; az Intel, a Pentium, a Xeon, a Core, az Atom, a Centrino és a Celeron az Intel védjegye vagy bejegyzett védjegye az USA-ban és más országokban. Az AMD bejegyzett védjegy, az AMD Opteron, az AMD Phenom, az AMD Sempron, az AMD Athlon, az ATI Radeon és az ATI FirePro az Advanced Micro Devices, Inc. védjegye. A Microsoft, a Windows, az MS-DOS, a Windows Vista, a Windows Vista start gomb és az Office Outlook a Microsoft Corporation védjegye vagy bejegyzett védjegye az USA-ban és/vagy más országokban. A Blu-ray Disc a Blu-ray Disc Association (BDA) védjegye, amely licencszerződés keretében használható lemezek és lejátszók számára. A Bluetooth a Bluetooth SIG, Inc. védjegye, amelyet a Dell Inc. licencszerződés keretében használ. A Wi-Fi a Wireless Ethernet Compatibility Alliance, Inc. bejegyzett védjegye Rev. A00

3 Tartalomjegyzék Megjegyzések, figyelmeztetések és vigyázat jelzések...2 1: fejezetmunka a számítógép belsejében...5 Mielőtt elkezdene dolgozni a számítógép belsejében...5 A számítógép kikapcsolása...6 Miután befejezte a munkát a számítógép belsejében...6 2: fejezetalkatrészek eltávolítása és beszerelése...7 Ajánlott eszközök...7 A burkolat eltávolítása...7 A burkolat felszerelése...8 Az elülső előlap eltávolítása...8 Az elülső előlap felszerelése...9 A ventillátor burkolatának eltávolítása...9 A ventilátor burkolat beszerelése...10 A meghajtórekesz eltávolítása...10 A meghajtórekesz beszerelése...12 Az optikai meghajtó eltávolítása...12 Az optikai meghajtó beszerelése...12 A merevlemez-meghajtó eltávolítása...13 A merevlemez-meghajtó beszerelése...13 A bővítőkártya eltávolítása...14 A bővítőkártya beszerelése...14 A gombelem eltávolítása...14 A gombelem beszerelése...15 A memória eltávolítása...15 A memória beszerelése...15 A bekapcsológomb eltávolítása...16 A bekapcsológomb beszerelése...16 A hűtőborda szerkezet eltávolítása...16 A hűtőborda szerkezet beszerelése...17 Az I/O panel eltávolítása...17 Az I/O panel beszerelése...19 A processzor eltávolítása...19 A processzor beszerelése...20 Az alaplap eltávolítása...20 Alaplapi alkatrészek...21

4 Az alaplap beszerelése...21 A tápegység eltávolítása...22 A tápegység beszerelése : fejezetrendszerbeállítás...25 Rendszerindítási sorrend...25 Navigációs billentyűk...25 Rendszerbeállítás áttekintése...26 Belépés a Rendszerbeállításba...26 A Rendszerbeállítás képernyői...27 Rendszer-beállítási opciók...28 Kilépés...30 A BIOS frissítése...30 Elfelejtett jelszó törlése...30 A CMOS törlése...31 Rendszer- és beállítás jelszó...33 Rendszer- és beállítás jelszó hozzárendelése...33 Meglévő rendszerjelszó vagy beállítás jelszó törlése, illetve módosítása...34 A rendszerjelszó letiltása : fejezetdiagnosztika...37 Bővített rendszerindítás előtti rendszerfelmérés (epsa) diagnosztika : fejezetműszaki adatok : fejezeta Dell elérhetőségei...43

5 Munka a számítógép belsejében 1 Mielőtt elkezdene dolgozni a számítógép belsejében Végezze el a következő óvintézkedéseket a számítógép potenciális károsodásának elkerülése és a saját biztonsága érdekében. Ha másképp nincs jelezve, a jelen dokumentumban leírt minden művelet a következő feltételek teljesülését feltételezi: Elolvasta a számítógéphez mellékelt biztonsággal kapcsolatos tudnivalókat. A számítógép alkatrészeinek visszaszerelése vagy ha az alkatrészt külön vásárolták meg beépítése az eltávolítási eljárás lépéseinek ellentétes sorrendben történő végrehajtásával történik. VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el figyelmesen a számítógéphez mellékelt biztonsági tudnivalókat. A legjobb gyakorlatokkal kapcsolatos információkért lásd a Regulatory Compliance Homepage (Szabályozási megfelelőség honlapot) a következő webhelyen: FIGYELMEZTETÉS: Számos javítást csak képesített, hivatalos szakember végezhet. A hibaelhárítást és az egyszerű javításokat csak a termékismertetőben feltüntetett módon, illetve a telefonos ügyféltámogatás utasításának megfelelően szabad elvégezni. A jótállás nem vonatkozik a Dell által nem engedélyezett javításokból eredő sérülésekre. Olvassa el és kövesse a termékhez mellékelt biztonsági utasításokat. FIGYELMEZTETÉS: Az elektrosztatikus kisülések érdekében földelje le magát egy csuklópánttal, vagy időközönként érjen hozzá egy festetlen fémfelülethez, pl. a számítógép hátulján lévő csatlakozóhoz. FIGYELMEZTETÉS: Bánjon óvatosan a komponensekkel és kártyákkal. Ne érintse meg a kártyákon található komponenseket és érintkezőket. A komponenseket, például a mikroprocesszort vagy a chipet a szélénél, ne az érintkezőknél fogva tartsa. FIGYELMEZTETÉS: A kábelek kihúzásakor ne a kábelt, hanem a csatlakozót vagy a húzófület húzza meg. Néhány kábel csatlakozója reteszelő kialakítással van ellátva; a kábel eltávolításakor kihúzás előtt a retesz kioldófülét meg kell nyomni. Miközben széthúzza a csatlakozókat, tartsa őket egy vonalban, hogy a csatlakozótűk ne görbüljenek meg. A tápkábelek csatlakoztatása előtt ellenőrizze mindkét csatlakozódugó megfelelő helyzetét és beállítását. MEGJEGYZÉS: A számítógép színe és bizonyos komponensek különbözhetnek a dokumentumban leírtaktól. A számítógép károsodásának elkerülése érdekében végezze el az alábbi műveleteket, mielőtt a számítógép belsejébe nyúl. 1. Gondoskodjon róla, hogy a munkafelület kellően tiszta és sima legyen, hogy megelőzze a számítógép fedelének karcolódását. 2. Kapcsolja ki a számítógépet (lásd A számítógép kikapcsolása című részt). FIGYELMEZTETÉS: A hálózati kábel kihúzásakor először a számítógépből húzza ki a kábelt, majd a hálózati eszközből. 3. Húzzon ki minden hálózati kábelt a számítógépből. 4. Áramtalanítsa a számítógépet és minden csatolt eszközt. 5. Az alaplap földelése érdekében nyomja meg, és tartsa nyomva a bekapcsológombot az áramtalanítás alatt. 6. Távolítsa el a burkolatot. 5

6 FIGYELMEZTETÉS: Mielőtt a számítógépben bármit megérintene, földelje magát úgy, hogy megérint egy festetlen fémfelületet, például a számítógép hátoldalának fémrészét. Munka közben időnként érintsen meg egy festetlen fémfelületet, hogy elvezesse a statikus elektromosságot, amely károsíthatja a belső alkatrészeket. A számítógép kikapcsolása FIGYELMEZTETÉS: Az adatvesztés elkerülése érdekében a számítógép kikapcsolása előtt mentsen és zárjon be minden nyitott fájlt, és lépjen ki minden futó programból. 1. Állítsa le az operációs rendszert: Windows 7 esetében: Kattintson a Start gombra, Windows Vista esetében: Kattintson a Start gombra, a Leállítás lehetőségre., majd a Leállítás lehetőségre majd kattintson a Start menü jobb alsó sarkában lévő nyílra (lásd az ábrát), végül Windows XP esetében: Kattintson a Start Számítógép kikapcsolása Kikapcsolás lehetőségre. A számítógép az operációs rendszer leállítási műveletének befejezése után kikapcsol. 2. Győződjön meg arról, hogy a számítógép és a csatlakoztatott eszközök ki vannak kapcsolva. Ha az operációs rendszer leállásakor a számítógép és a csatlakoztatott eszközök nem kapcsolnak ki automatikusan, akkor a kikapcsoláshoz tartsa nyomva a bekapcsológombot mintegy 6 másodpercig. Miután befejezte a munkát a számítógép belsejében Miután befejezte a visszahelyezési eljárásokat, győződjön meg róla, hogy csatlakoztatta-e a külső készülékeket, kártyákat, kábeleket stb., mielőtt a számítógépet bekapcsolná. 1. Helyezze vissza a burkolatot. FIGYELMEZTETÉS: Hálózati kábel csatlakoztatásakor először dugja a kábelt a hálózati eszközbe, majd a számítógépbe. 2. Csatlakoztassa az esetleges telefon vagy hálózati kábeleket a számítógépére. 3. Csatlakoztassa a számítógépét és minden hozzá csatolt eszközt elektromos aljzataikra. 4. Kapcsolja be a számítógépet. 5. Ha szükséges, a Dell Diagnostics futtatásával győződjön meg arról, hogy a számítógép megfelelően működik-e. 6

7 Alkatrészek eltávolítása és beszerelése 2 Ez a rész részletes információkat nyújt a számítógép alkatrészeinek eltávolításáról, illetve beszereléséről. Ajánlott eszközök A jelen dokumentumban szereplő eljárások a következő szerszámokat igényelhetik: Kis, laposélű csavarhúzó Csillagcsavarhúzó Kis műanyag pálca A burkolat eltávolítása 1. Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait. 2. Távolítsa el a csavarokat, amelyek a burkolatot a számítógéphez rögzítik, majd a burkolatot elcsúsztatva és megemelve távolítsa el a számítógépről. 7

8 A burkolat felszerelése 1. A burkolatot a fülek segítségével illessze a számítógépházra, és a burkolatot csúsztassa a helyére. 2. Húzza meg a csavarokat, amelyek a burkolatot a számítógéphez rögzítik. 3. Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait. Az elülső előlap eltávolítása 1. Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait. 2. Távolítsa el a burkolatot. 3. Feszítse le az elülső előlap oldalán lévő rögzítőfüleket a számítógépháztól. 4. Az elülső előlap szemközti oldalán lévő hurkoknak a számítógépházról történő leválasztásához fordítsa az elülső előlapot a számítógéptől távolodó irányba. 8

9 Az elülső előlap felszerelése 1. Helyezze be az elülső előlap alsó szélén lévő kampókat a számítógépház elülső részén lévő nyílásokba. 2. Forgassa az elülső előlapot a számítógép irányába, hogy az előlap-tartó kapcsok a helyükre pattanjanak. 3. Szerelje fel a burkolatot. 4. Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait. A ventillátor burkolatának eltávolítása 1. Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait. 2. Távolítsa el a burkolatot. 3. Nyomja meg a ventilátor burkolatot, emelje meg, és oldja ki a ventilátor burkolatot rögzítő füleket, végül távolítsa el a ventilátor burkolatot a számítógépből. 9

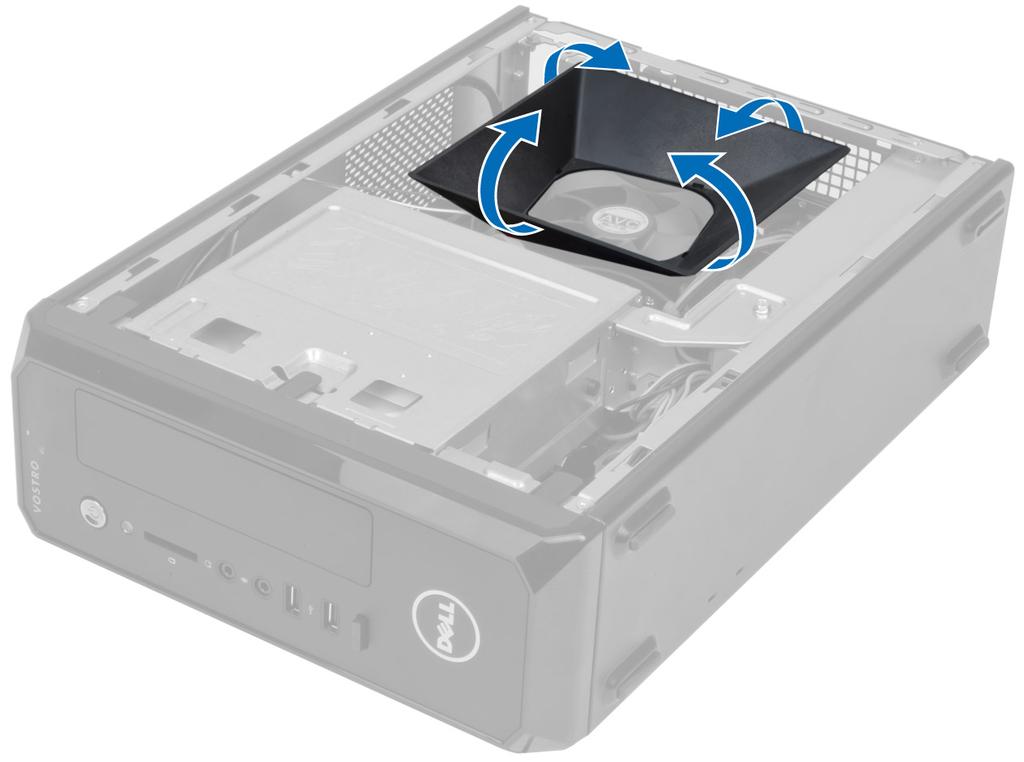

10 A ventilátor burkolat beszerelése 1. A ventilátor burkolatot helyezze a processzorventilátor és hűtőbordaegység fölé. 2. Nyomja meg a ventilátor burkolatot, amíg a ventilátor burkolat fülei a helyükre nem pattannak. 3. Szerelje fel a burkolatot. 4. Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait. A meghajtórekesz eltávolítása 1. Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait. 2. Távolítsa el az alábbiakat: a) burkolat b) ventilátor burkolata c) elülső előlap 3. Csatlakoztassa le a tápkábelt és az adatkábelt a merevlemez-meghajtóról és az optikai meghajtóról. 10

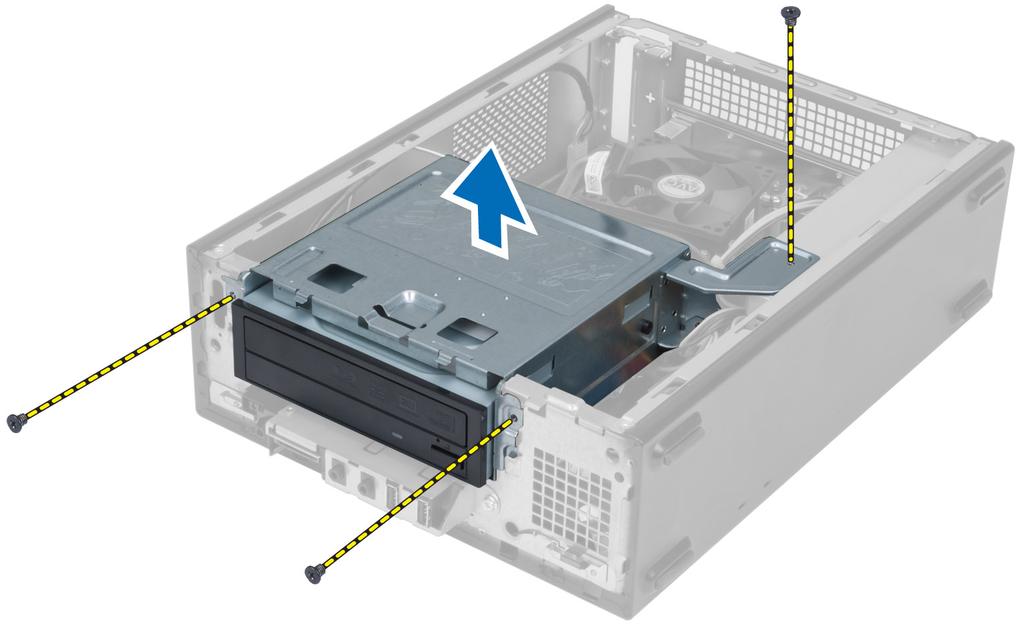

11 4. Távolítsa el a csavarokat, amelyek a meghajtórekeszt rögzítik, majd távolítsa el a meghajtórekeszt a számítógépből. 11

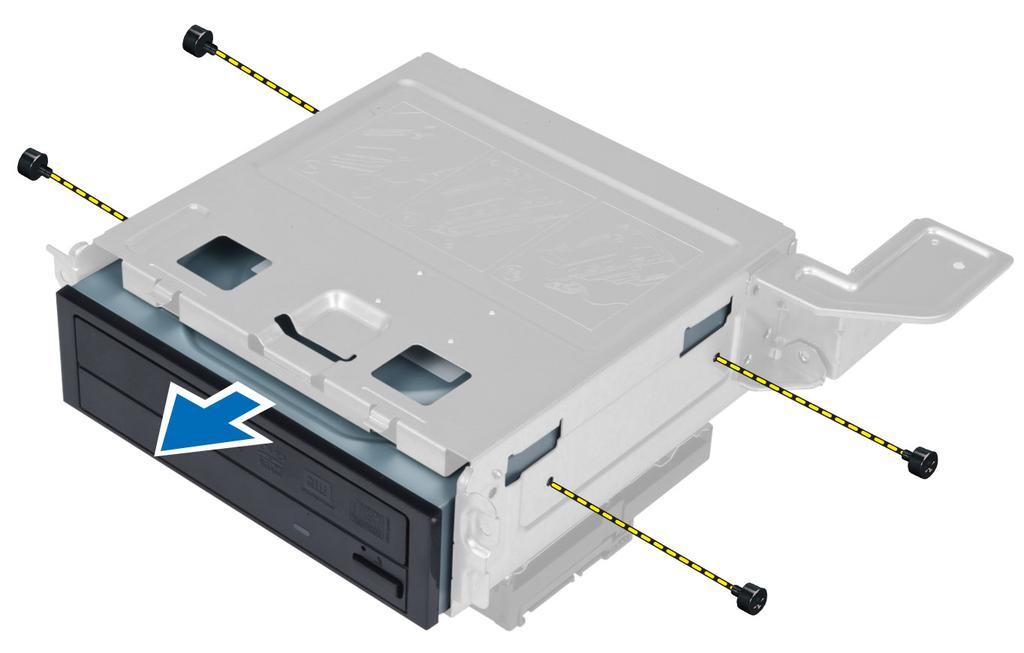

12 A meghajtórekesz beszerelése 1. Húzza meg a csavarokat, amelyek a meghajtórekeszt a számítógéphez rögzítik. 2. Csatlakoztassa az adatkábelt és a tápkábelt a merevlemez-meghajtó és az optikai megható hátsó részéhez. 3. Szerelje be az alábbiakat: a) elülső előlap b) ventilátor burkolata c) burkolat 4. Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait. Az optikai meghajtó eltávolítása 1. Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait. 2. Távolítsa el az alábbiakat: a) burkolat b) ventilátor burkolata c) elülső előlap d) meghajtórekesz 3. Távolítsa el a csavarokat, amelyek az optikai meghajtót a meghajtórekeszhez rögzítik, és az optikai meghajtót csúsztassa ki a meghajtórekeszből. Az optikai meghajtó beszerelése 1. Csúsztassa az optikai meghajtót a meghajtórekeszbe. 2. Illessze egymáshoz az optikai meghajtó csavarhelyeit és a meghajtórekeszen lévő csavarhelyeket. 3. Húzza meg a csavarokat, amelyek az optikai-meghajtót a meghajtórekeszhez rögzítik. 12

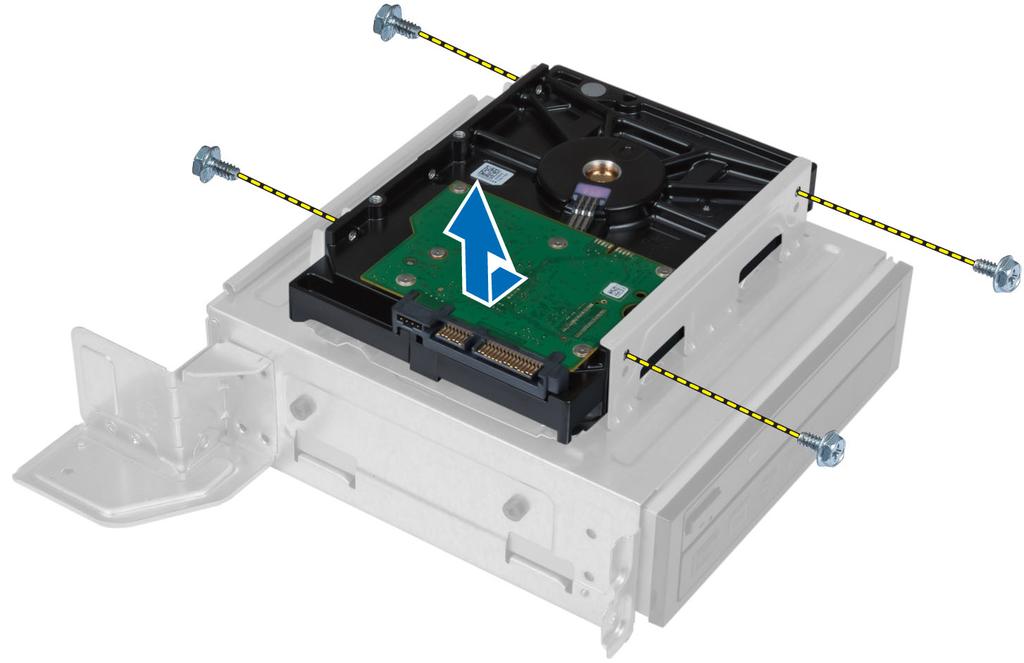

13 4. Szerelje be az alábbiakat: a) meghajtórekesz b) elülső előlap c) ventilátor burkolata d) burkolat 5. Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait. A merevlemez-meghajtó eltávolítása 1. Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait. 2. Távolítsa el az alábbiakat: a) burkolat b) ventilátor burkolata c) elülső előlap d) meghajtórekesz 3. Távolítsa el a csavarokat, amelyek a merevlemez-meghajtót a meghajtórekeszhez rögzítik, és a merevlemez-meghajtót csúsztassa ki a meghajtórekeszből. A merevlemez-meghajtó beszerelése 1. Csúsztassa a merevlemez-meghajtót a meghajtórekeszbe. 2. Illessze egymáshoz a merevlemez-meghajtó csavarhelyeit és a meghajtórekeszen lévő csavarhelyeket. 3. Húzza meg a csavarokat, amelyek a merevlemez-meghajtót a meghajtórekeszhez rögzítik. 4. Szerelje be az alábbiakat: a) meghajtórekesz b) elülső előlap 13

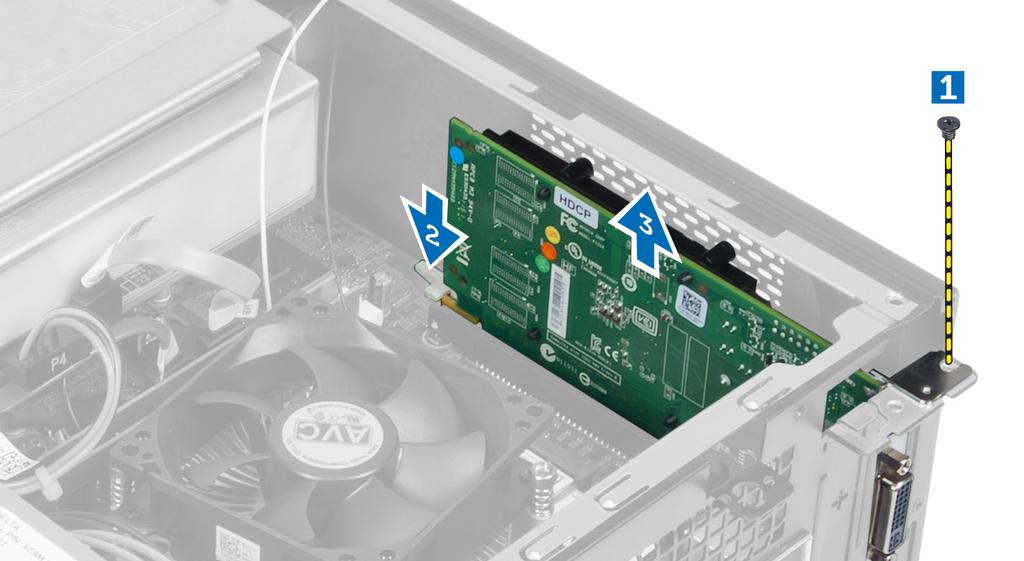

14 c) ventilátor burkolata d) burkolat 5. Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait. A bővítőkártya eltávolítása 1. Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait. 2. Távolítsa el az alábbiakat: a) burkolat. b) ventilátor burkolata. 3. Távolítsa el a csavarokat, amelyek a bővítőkártyát rögzítik a számítógépházra. Nyomja le a rögzítőfüleket, fogja meg a kártyát, és oldja ki a foglalatából. A bővítőkártya beszerelése 1. A bővítőkártyát helyezze az alaplapi csatlakozójára, majd nyomja le, amíg az megfelelően nem rögzül. 2. Húzza meg a csavart, amely a bővítőkártyát a számítógépházhoz rögzíti. 3. Szerelje be az alábbiakat: a) ventilátor burkolata. b) burkolat. 4. Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait. A gombelem eltávolítása 1. Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait. 2. Távolítsa el az alábbiakat: a) burkolat b) ventilátor burkolata c) meghajtórekesz 14

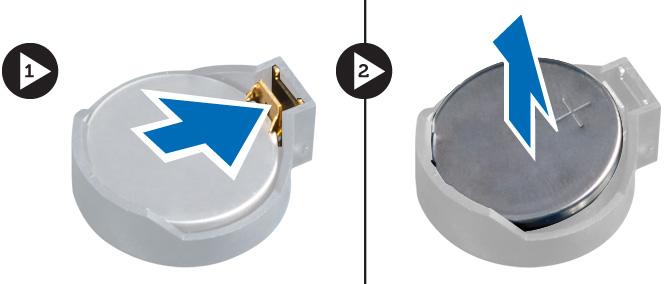

15 3. Nyomja le a kioldóreteszt az elemről, hogy az kiugorhasson a foglalatából, és emelje ki a gombelemet a számítógépből. A gombelem beszerelése 1. Helyezze a gombelemet az alaplapon található megfelelő foglalatba. 2. Nyomja le a gombelemet, amíg a kioldóretesz a helyére nem ugrik, rögzítve az elemet. 3. Szerelje be az alábbiakat: a) meghajtórekesz b) ventilátor burkolata c) burkolat 4. Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait. A memória eltávolítása 1. Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait. 2. Távolítsa el az alábbiakat: a) burkolat. b) ventilátor burkolata c) meghajtórekesz 3. Nyomja le a memóriamodul oldalain található memóriarögzítő füleket, és emelje ki a memóriamodult az alaplapon lévő foglalatából. A memória beszerelése 1. Igazítsa a memóriakártya bemetszését az alaplapi csatlakozón lévő fülhöz. 2. Nyomja le a memóriamodult, amíg a rögzítőfülek a helyükre nem ugranak, rögzítve a modult. 3. Szerelje be az alábbiakat: a) meghajtórekesz b) ventilátor burkolata c) burkolat. 4. Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait. 15

16 A bekapcsológomb eltávolítása 1. Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait. 2. Távolítsa el az alábbiakat: a) burkolat b) ventilátor burkolata c) elülső előlap d) meghajtórekesz 3. A bekapcsológomb kábelét csatlakoztassa le az alaplapról, és a kábelt távolítsa el a kábelvezetőből. A bekapcsológomb füleit nyomja meg a bekapcsológomb kioldásához az előlapból, és a bekapcsológombot, valamint a kábelét csúsztassa ki az előlapon lévő nyílásból. A bekapcsológomb beszerelése 1. A bekapcsológombot a kábelével együtt csúsztassa be az előlapon lévő nyíláson keresztül. 2. A bekapcsológomb füleit óvatosan igazítsa be, majd csúsztassa az elülső panelen lévő nyílásokba. 3. A bekapcsológomb kábelét vezesse el a számítógépen lévő kábelvezetőben. 4. Csatlakoztassa a bekapcsológomb kábelét az alaplaphoz. 5. Szerelje be az alábbiakat: a) meghajtórekesz b) elülső előlap c) ventilátor burkolata d) burkolat 6. Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait. A hűtőborda szerkezet eltávolítása 1. Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait. 2. Távolítsa el az alábbiakat: a) burkolat b) ventilátor burkolata 3. Csatlakoztassa le a ventilátor kábelét az alaplapról. Lazítsa meg az elveszíthetetlen csavarokat, amelyek a hűtőborda szerkezetet rögzítik a számítógépre, és távolítsa el azt a számítógépről. 16

17 A hűtőborda szerkezet beszerelése 1. Igazítsa az elveszíthetetlen csavarokat a hűtőborda szerkezeten az alaplapon levő lyukakhoz. 2. Húzza meg az elveszíthetetlen csavarokat, amelyek a hűtőborda szerkezetet az alaplaphoz rögzítik. 3. Csatlakoztassa a ventilátor kábelét az alaplapra. 4. Szerelje be az alábbiakat: a) ventilátor burkolata. b) burkolat. 5. Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait. Az I/O panel eltávolítása 1. Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait. 2. Távolítsa el az alábbiakat: a) burkolat b) ventilátor burkolata c) elülső előlap d) meghajtórekesz e) bővítőkártya 3. Csatlakoztassa le az alaplapról az I/O panel kábeleit. 17

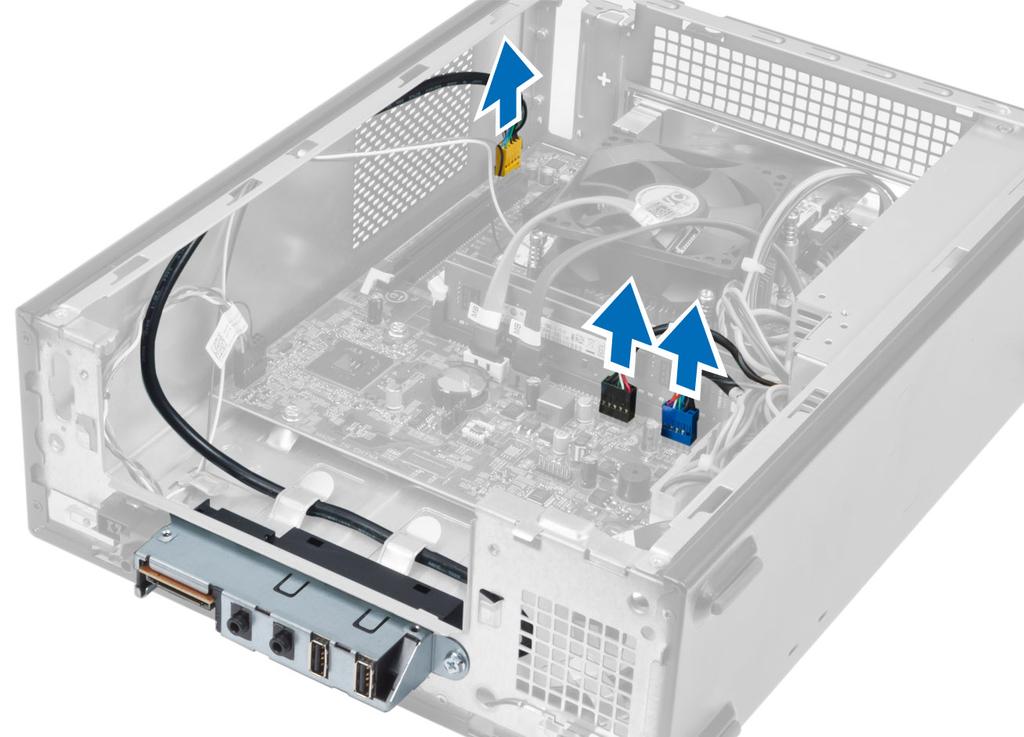

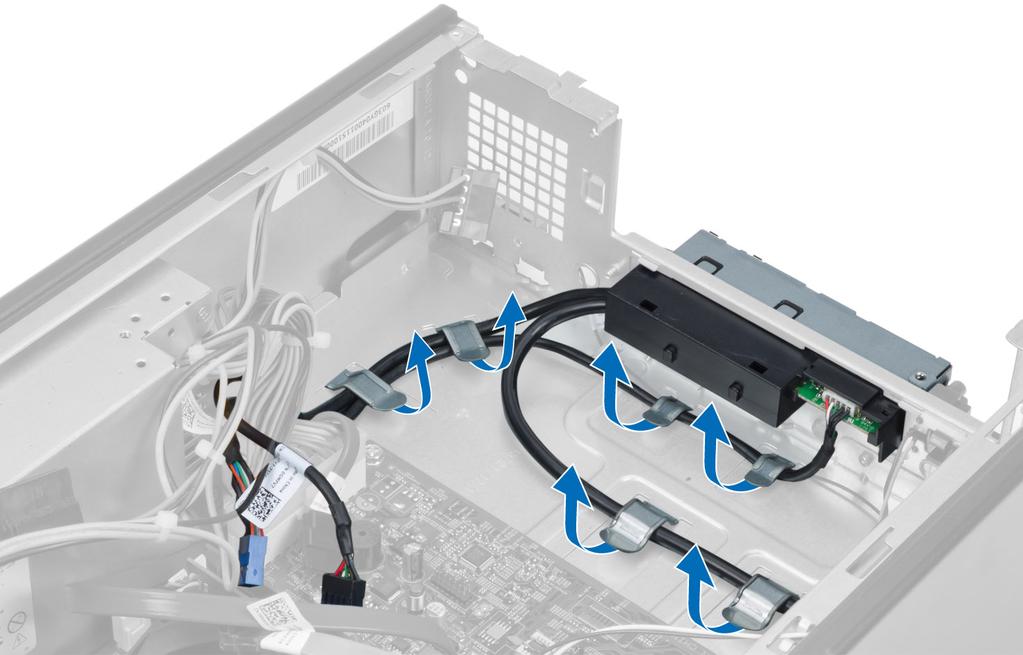

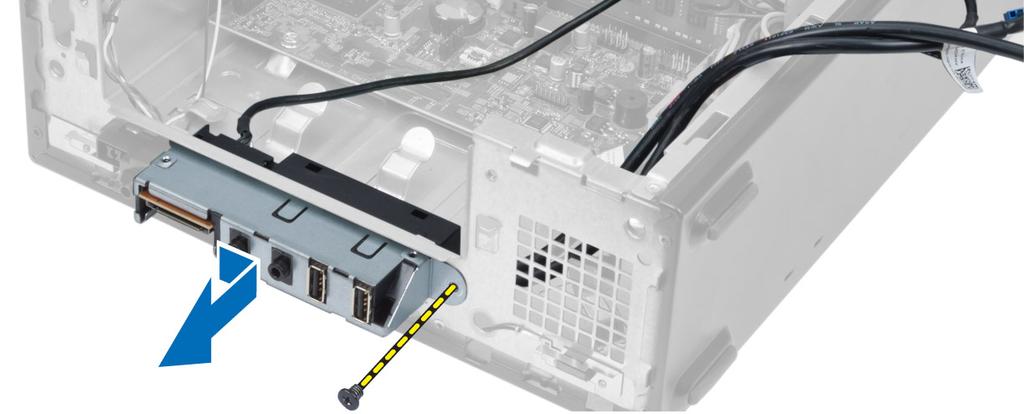

18 4. Távolítsa el az előlapi I/O panel kábeleket a számítógépházon lévő kábelvezetőkből. 5. Távolítsa el a csavart, amely az I/O panelt az előlapra rögzíti, majd az I/O panelt csúsztassa el oldalra, és húzza ki az előlapból. 18

19 Az I/O panel beszerelése 1. Helyezze be az I/O panelt az előlapon található foglalatba. 2. Az I/O panelt csúsztassa el úgy, hogy illeszkedjen az előlapon lévő csavarlyukakhoz. 3. Húzza meg a rögzítő csavart, amely az I/O panelt az előlaphoz rögzíti. 4. Helyezze vissza az I/O panel kábeleket a számítógépházon lévő kábelvezetőkbe. 5. Csatlakoztassa az I/O panel kábelét az alaplapra. 6. Szerelje be az alábbiakat: a) bővítőkártya b) meghajtórekesz c) elülső előlap d) ventilátor burkolata e) burkolat 7. Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait. A processzor eltávolítása 1. Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait. 2. Távolítsa el az alábbiakat: a) burkolat b) ventilátor burkolata c) hűtőborda szerkezet 3. Nyomja le a kioldókart, majd mozdítsa kifelé annak érdekében, hogy kioldja a rögzítőhurokból. Emelje fel a processzorfedelet, távolítsa el a processzort a foglalatából, majd helyezze antisztatikus tasakba. 19

20 A processzor beszerelése 1. Helyezze be a processzort a foglalatba. Győződjön meg arról, hogy a processzor megfelelően illeszkedik. 2. Engedje le a processzor burkolatát. 3. A rögzítő kart nyomja lefelé, majd mozgassa befelé annak érdekében, hogy rögzüljön a rögzítő hurokba. 4. Szerelje be az alábbiakat: a) hűtőborda szerkezet b) ventilátor burkolata c) burkolat 5. Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait. Az alaplap eltávolítása 1. Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait. 2. Távolítsa el az alábbiakat: a) burkolat b) ventilátor burkolata c) elülső előlap d) meghajtórekesz e) memória f) bővítőkártya g) hűtőborda szerkezet h) processzor 3. Csatlakoztassa le az alaplapra csatlakoztatott kábeleket. 4. Távolítsa el a csavarokat, amelyek az alaplapot a számítógépházhoz rögzítik, és az alaplapot emelje ki a számítógépházból. 20

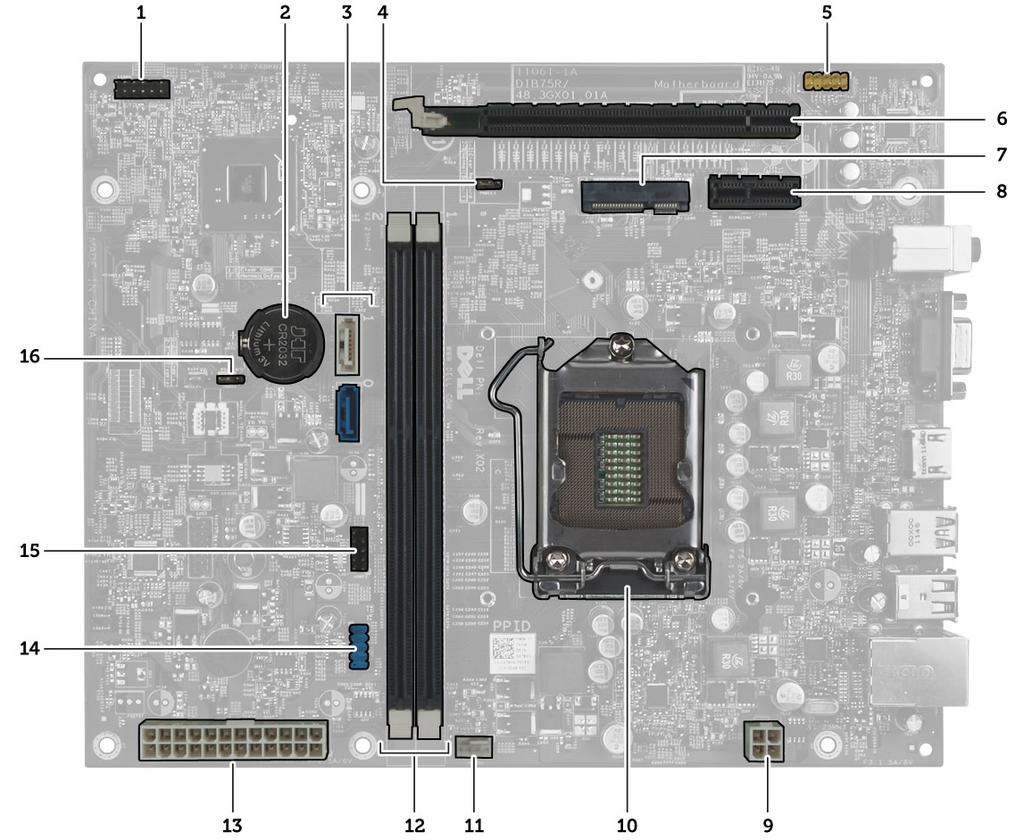

21 Alaplapi alkatrészek 1. ábra. Az alaplap alkatrészei 1. a bekapcsológomb csatlakozója 2. Gombelem 3. SATA csatlakozók 4. Jelszó-visszaállító áthidaló 5. előlapi audiocsatlakozó 6. PCI Express x16 foglalat 7. Mini-Card foglalat 8. PCIe x1 foglalat 9. 4 tűs CPU tápcsatlakozó 10. Processzorfoglalat 11. processzorventilátor csatlakozója 12. DDR DIMM memória foglalatok (2 db) 13. ATX 24 tűs tápcsatlakozó 14. előlapi USB csatlakozó 15. előlapi USB csatlakozó 16. CMOS-áthidaló Az alaplap beszerelése 1. Igazítsa az alaplapot a számítógépház hátsó részén lévő port csatlakozókhoz, majd helyezze az alaplapot a házba. 2. Húzza meg a csavarokat, amelyek az alaplapot a számítógépházhoz rögzítik. 3. Csatlakoztassa a tápegység kábelét az alaplapra. 4. Szerelje be a következőt: a) processzor b) hűtőborda szerkezet c) bővítőkártya d) memória 21

22 e) meghajtórekesz f) elülső előlap g) ventilátor burkolata h) burkolat 5. Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait. A tápegység eltávolítása 1. Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait. 2. Távolítsa el az alábbiakat: a) burkolat b) ventilátor burkolata c) elülső előlap d) meghajtórekesz e) memória f) bővítőkártya g) ventilátor és hűtőborda h) processzor i) alaplap 3. Távolítsa el a csavarokat, amelyek a tápegységet a számítógépházhoz rögzítik, majd a tápegységet elcsúsztatva távolítsa el a számítógépből. A tápegység beszerelése 1. Csúsztassa be a számítógépház hátulja felé a tápegységet. 2. Illessze egymáshoz a tápegység csavarhelyeit és a számítógépházon lévő csavarhelyeket. 3. Húzza meg a csavarokat, amelyek a tápegységet a számítógépházhoz rögzítik. 22

23 4. Szerelje be a következőt: a) alaplap b) processzor c) ventilátor és hűtőborda d) bővítőkártya e) memória f) meghajtórekesz g) elülső előlap h) ventilátor burkolata i) burkolat 5. Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait. 23

24 24

25 Rendszerbeállítás 3 A rendszerbeállítás teszi lehetővé a számítógép hardverének konfigurálását és a BIOS szintű opciók meghatározását. A rendszerbeállításban az alábbiakat teheti: Hardver hozzáadása vagy eltávolítása után módosíthatja az NVRAM beállításokat Megtekintheti a rendszer hardver konfigurációját Engedélyezheti vagy letilthatja az integrált eszközöket Teljesítmény és energiagazdálkodási korlátokat állíthat be Kezelheti a számítógép védelmét Rendszerindítási sorrend A rendszerindítási sorrend lehetővé teszi, hogy megkerülje a rendszerbeállításban meghatározott rendszerindítási sorrendet, és egy meghatározott eszközről indítsa a rendszert (például: optikai meghajtó vagy merevlemez meghajtó). A bekapcsolási önteszt alatt (POST), amikor a Dell embléma megjelenik, az alábbi lehetőségei vannak: Hozzáférés a rendszerbeállításhoz az <F2> billentyű lenyomásával Egyszeri rendszerindítási menü előhívása az <F12> billentyű lenyomásával Az egyszeri rendszerindítási menü azokat az eszközöket jeleníti meg, amelyekről a rendszer indítható, valamint diagnosztikai opciókat ajánl fel. A rendszerindítási opciók az alábbiak: Eltávolítható meghajtó (ha van) STXXXX meghajtó MEGJEGYZÉS: A XXX a SATA meghajtó számát jelöli. Optikai meghajtó Diagnosztika MEGJEGYZÉS: A diagnosztika kiválasztásával az epsa diagnosztika képernyő jelenik meg. A rendszerindítási sorrend a rendszerbeállítás képernyő elérésére is biztosít opciókat. Navigációs billentyűk Az alábbi táblázat ismerteti a rendszerbeállítás navigációs billentyűit. MEGJEGYZÉS: A legtöbb rendszerbeállítási opció esetén az elvégzett módosításokat a rendszer rögzíti, de azok csak a rendszer újraindítása után lépnek érvénybe. 25

26 1. táblázat: Navigációs billentyűk Billentyűk Felfelé nyíl Lefelé nyíl <Enter> Szóköz billentyű <Tab> <Esc> <F1> Navigáció Lépés az előző mezőre. Lépés a következő mezőre. Érték kiválasztása a kijelölt mezőben (ha van), vagy a mezőben lévő hivatkozás megnyitása. Legördülő lista kibontása vagy összecsukása, ha lehetséges. Lépés a következő fókusz területre. MEGJEGYZÉS: Csak normál grafikus böngésző esetén. Visszalépés az előző oldalra, amíg a fő képernyő meg nem jelenik. Ha az <Esc> billentyűt a fő képernyőn nyomja meg, egy üzenet jelenik meg, amely kéri a változtatások elmentését, és újraindítja a rendszert. A rendszerbeállítás súgófájljának megjelenítése. Rendszerbeállítás áttekintése A Rendszerbeállítás az alábbiakat teszi lehetővé: Módosíthatja a rendszerkonfigurációs adatokat a hardver számítógépbe szerelését, cseréjét vagy eltávolítását követően. Olyan felhasználó által választható opciókat állíthat be vagy módosíthat, mint például a felhasználói jelszó. Megállapíthatja az aktuális memóriaméretet vagy beállíthatja a telepített merevlemez típusát. A Dell azt ajánlja, hogy a rendszerbeállítások használata előtt - későbbi felhasználás céljából - írja le a Rendszerbeállítások képernyőn látható információkat. FIGYELMEZTETÉS: Ha nem szakértő felhasználó, ne módosítsa az itt található beállításokat. Bizonyos változtatások a számítógép hibás működését okozhatják. Belépés a Rendszerbeállításba 1. Kapcsolja be (vagy indítsa újra) a számítógépet. 2. A kék DELL embléma megjelenését követően várja meg, amíg megjelenik az F2 billentyű lenyomására utaló készenléti jel. 3. Amint megjelenik az F2 készenléti jel, azonnal nyomja le az <F2> billentyűt. MEGJEGYZÉS: Az F2 jelzés azt jelzi, hogy a billentyűzet inicializálva van. A jelzés nagyon gyorsan megjelenhet; figyeljen, hogy időben megnyomja az <F2> billentyűt. Ha az <F2> billentyűt a jelzés megjelenése előtt nyomja le, a billentyűleütés hatástalan lesz. 4. Ha túl sokáig vár, és megjelenik az operációs rendszer emblémája, várjon tovább, amíg meg nem jelenik a Microsoft Windows asztal. Ekkor kapcsolja ki a számítógépet, és próbálja újra a műveletet. 26

27 A Rendszerbeállítás képernyői 2. táblázat: Menu (Menü) A System Setup (Rendszerbeállítás) ablak tetején jelenik meg. Ez a mező biztosít hozzáférést a Rendszerbeállítási opciókhoz. A navigáláshoz használja a < Balra nyíl > és a < Jobbra nyíl > billentyűket. Amikor a Menu (Menü) opció van kijelölve, az Options List (Opciólista) felsorolja az opciókat, amelyek a számítógépre telepített hardvert ismertetik. Options List (Opciólista) A System Setup (Rendszerbeállítás) ablak bal oldalán látható. Ez a mező ismerteti azokat a funkciókat, amelyek a számítógép konfigurációját határozzák meg, beleértve a telepített hardvert, energiatakarékossági és biztonsági funkciókat. A listában a felfelé és a lefelé nyíl billentyűkkel görgethet. Amikor egy opció ki van jelölve, az Options Field (Opciómező) megjeleníti az aktuális és a rendelkezésre álló beállítást. Options Field (Opciómező) A Dell Diagnostics (Dell diagnosztika) jobb oldalán látható, és a Dell Diagnostics (Dell diagnosztika) egyes lehetőségekre vonatkozó információkat tartalmazza. Ebben a mezőben tekintheti meg a számítógépére vonatkozó információkat, és módosíthatja az aktuális beállításokat. Az aktuális beállítás módosításához nyomja meg az < Enter> billentyűt. Az <ESC> billentyű megnyomásával visszatérhet a Dell Diagnostics (Dell diagnosztika) lehetőséghez. MEGJEGYZÉS: Az Opciómezőben felsorolt beállítások nem mind módosíthatók. Dell Diagnostics (Dell Diagnosztika) a rendszer-beállítási ablak jobb oldalán található, és a Dell Diagnosztika kijelölt eleméről nyújt információt. Function Key (Funkcióbillentyűk) A Dell Diagnostics (Delll diagnosztika) alatt jelennek meg. Az aktív rendszer-beállítási mezőhöz tartozó billentyűket és azok funkcióit tartalmazza. A System Setup (Rendszerbeállítás) mezői között az alábbi billentyűk használatával navigálhat: 3. táblázat: Billentyű <F2> <Esc> Művelet A System Setup (Rendszerbeállítás) kiválasztott tételére vonatkozó információk megjelenítése. Kilépés az aktuális nézetből vagy az aktuális nézet váltása a Dell Diagnostics (Dell Diagnosztika) oldalra a Rendszerbeállításban. < Felfelé nyíl > vagy < Lefelé nyíl > A megjelenítendő tétel kiválasztása. < Balra nyíl > vagy < Jobbra nyíl > A megjelenítendő menü kiválasztása. vagy + A meglévő tétel értékének módosítása. <Enter> <F9> <F10> Almenü kiválasztása vagy parancs végrehajtása. Az alapértelmezett beállítások betöltése. Az aktuális konfiguráció elmentése és kilépés a Rendszerbeállításból. 27

28 Rendszer-beállítási opciók 4. táblázat: Főmenü System Information BIOS Version Build Date System Date System Time Service Tag Asset Tag Processor Information (Processzor adatai) Processor Type L2 Cache Size L3 Cache Size Memory Information (Memóriainformációk) Memory Installed Memory Speed Memory Technology Device Information (Eszközinformációk) SATA 0 SATA 1 SATA 2 SATA 3 Megjeleníti a rendszer modellszámát. A BIOS verziószám megjelenítése. A rendszer BIOS gyártási dátuma. A számítógép belső naptárát nullázza. A számítógép belső dátumát nullázza. A számítógép szervizcímkéjének megjelenítése. A számítógép termékcímkéjének megjelenítése (ha van). A processzor típusa. Megjeleníti a processzor L2 gyorsítótárának méretét. Megjeleníti a processzor L3 gyorsítótárának méretét. A számítógép teljes memóriájának megjelenítése. A memória sebessége. A típus és a technológia megjelenítése. A merevlemez-meghajtó modellszámát és kapacitását jeleníti meg. A merevlemez-meghajtó modellszámát és kapacitását jeleníti meg. A merevlemez-meghajtó modellszámát és kapacitását jeleníti meg. A merevlemez-meghajtó modellszámát és kapacitását jeleníti meg. 5. táblázat: Speciális CPU Configuration (Processzorkonfiguráció) Hyper-threading Limit CPUID Value CPU XD Support Intel Virtualization Technology A processzor hyper-threading funkciójának engedélyezése vagy letiltása. A CPUID érték korlátozásának engedélyezése vagy letiltása. A CPU XD támogatás engedélyezése vagy letiltása. A Virtualization funkció engedélyezése vagy letiltása. Alapértéke: Enabled (Engedélyezett) Alapértéke: Enabled (Engedélyezett) Alapértéke: Enabled (Engedélyezett) Alapértéke: Enabled (Engedélyezett) 28

29 CPU Configuration (Processzorkonfiguráció) Intel SpeedStep CPU C6 Report System Configuration (Rendszer-konfiguráció) Onboard Audio Controller Onboard LAN Controller Onboard LAN Boot ROM USB Controller USB Storage Boot Function Energiagazdálkodás Restore AC Power Loss Wake on Lan from S4/S5 Auto Power On POST viselkedés NumLock Key Keyboard Error Report A SpeedStep funkció engedélyezése vagy letiltása. A processzor energiagazdaságos működéséről az operációs rendszer számára készített jelentés engedélyezése vagy letiltása. Az alaplapi audiovezérlő engedélyezése vagy letiltása. Az alaplapi LAN-vezérlő engedélyezése vagy letiltása. Az alaplapi LAN-indító ROM engedélyezése vagy letiltása. Az USB-vezérlő engedélyezése vagy letiltása. A rendszer USB eszközről történő indításának engedélyezése vagy letiltása Azt adja meg, hogy a számítógép hogyan viselkedjen egy esetleges áramkimaradás esetén a váltakozó áram visszaállása után. Lehetővé teszi a számítógép távoli bekapcsolását. A számítógép automatikus bekapcsolásának engedélyezése vagy letiltása. Megadhatja a számítógép bekapcsolásának dátumát és időpontját is. A NumLock állapotjelző fény engedélyezése vagy letiltása POST alatt. Billentyűzet hibajelentés megjelenítésének engedélyezése vagy letiltása POST alatt. Alapértéke: Enabled (Engedélyezett) Alapértéke: Enabled (Engedélyezett) Alapértéke: Enabled (Engedélyezett) Alapértéke: Enabled (Engedélyezett) Alapértéke: Disabled (Letiltva) Alapértéke: Enabled (Engedélyezett) Alapértéke: Enabled (Engedélyezett) Alapérték: Power Off (Kikapcsolás) Alapértéke: Enabled (Engedélyezett) Alapértéke: Disabled (Letiltva) Alapérték: On (Be) Alapértéke: Enabled (Engedélyezett) 6. táblázat: Rendszerindítás Set Boot Priority Hard Disk Drives CD/DVD ROM Drives A különféle eszközök sorrendjének meghatározása, amely szerint a rendszer elindul. Annak a merevlemez-meghajtónak a meghatározása, amelyről a rendszer elindul. Annak a CD/DVD meghajtónak a meghatározása, amelyről a rendszer elindul. 29

30 7. táblázat: Biztonság Unlock Setup Status Admin Password Status System Password Status Admin Password Annak meghatározása, hogy a BIOS szerkeszthető legyen. Azt mutatja, hogy van-e megadva rendszergazdai jelszó vagy sem. Mutatja, hogy van-e megadott rendszerjelszó. A rendszergazdai jelszó módosítása vagy törlése. Kilépés Ebben a részben a beállításokat lehet menteni, elvetni és betölteni, a Rendszerbeállításból való kilépés előtt. A BIOS frissítése A BIOS (rendszerbeállítás) frissítése akkor javasolt, ha alaplapot cserél vagy frissítések állnak rendelkezésre. Notebookok esetén gondoskodjon arról, hogy az akkumulátor teljesen fel legyen töltve és a notebook csatlakozzon a hálózati feszültségre. 1. Indítsa újra a számítógépet. 2. Látogasson el a következő weboldalra: support.dell.com/support/downloads. 3. Ha megvan a számítógép szervizcímkéje vagy expressz szervizkódja: MEGJEGYZÉS: Asztali számítógépek esetén a szervizcímke a számítógép elején található. MEGJEGYZÉS: Notebookok esetén a szervizcímke a számítógép alján található. a) Töltse ki a Service Tag (Szervizcímke) vagy az Express Service Code (Expressz szervizkód) mezőt, majd kattintson a Submit (Elküldés) lehetőségre. b) Kattintson a Submit (Elküldés) lehetőségre, majd folytassa az 5. lépéssel. 4. Ha nincs meg a számítógép szervizcímkéje vagy expressz szervizkódja, válassza az alábbi lehetőségek egyikét: a) Automatically detect my Service Tag for me (Szervizcímkém automatikus megkeresése) b) Choose from My Products and Services List (Válasszon a Termékeim és szolgáltatásaim listáról) c) Choose from a list of all Dell products (Válasszon valamennyi Dell termék listájáról) 5. Az alkalmazások és meghajtó képernyőn az Operating System (Operációs rendszer) legördülő listában válassza a BIOS lehetőséget. 6. Keresse meg a legfrissebb BIOS fájlt, majd kattintson a Download File (Fájl letöltése) lehetőségre. 7. Válassza ki a kívánt letöltési módszert a Please select your download method below (Válassza ki a letöltés módját) ablakban, majd kattintson a Download Now (Letöltés most) lehetőségre. Megjelenik a File Download (Fájl letöltése) ablak. 8. A Save (Mentés) gombra kattintva a fájlt az asztalra mentheti. 9. A Run (Futtatás) lehetőségre kattintva telepítse a frissített BIOS beállításokat a számítógépre. Kövesse a képernyőn megjelenő utasításokat. Elfelejtett jelszó törlése A számítógép szoftverbiztonsági funkciója rendszerjelszó, illetve beállításjelszó beállítását teszi lehetővé. A jelszóáthidaló az aktuálisan használt jelszó (ha van) letiltását teszi lehetővé. A jelszóáthidaló 3 tűvel rendelkezik. 1. Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait. 2. Távolítsa el a burkolatot. 30

31 3. Távolítsa el a ventilátor burkolatát. 4. Azonosítsa be az alaplapon a jelszó-visszaállító áthidalót, lásd: Az alaplap alkatrészei. 5. Vegye le a 2 tűs áthidalót a 2. és a 3. tűről, majd helyezze az 1. és a 2. tűre. 6. Szerelje fel a ventilátor burkolatát. 7. Szerelje fel a burkolatot. 8. Csatlakoztassa a számítógépet a hálózati feszültségre, majd kapcsolja be, és törölje a jelszót. 9. Kapcsolja ki a számítógépet és csatlakoztassa le a hálózati feszültségről. 10. Távolítsa el a burkolatot. 11. Távolítsa el a ventilátor burkolatát. 12. Cserélje ki az áthidalót a 2. és 3. tűn. 13. Szerelje fel a ventilátor burkolatát. 14. Szerelje fel a burkolatot. 15. Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait. 16. Kapcsolja be a számítógépet. 17. Nyissa meg a rendszerbeállítást, és adjon meg új rendszer és beállítás jelszót. A CMOS törlése 1. Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait. 2. Távolítsa el a burkolatot. 3. Távolítsa el a ventilátor burkolatát. 31

32 4. Távolítsa el az elülső előlapot. 5. Távolítsa el a meghajtórekeszt. 6. Azonosítsa a CMOS-áthidalót az alaplapon, lásd az Alaplap alkatrészei című részt. 7. Vegye le a 2 tűs áthidalót a 2. és a 3. tűről, majd helyezze az 1. és a 2. tűre. 8. Szerelje be a meghajtórekeszt. 9. Szerelje fel az elülső előlapot. 10. Szerelje fel a ventilátor burkolatát. 11. Szerelje fel a burkolatot. 12. Csatlakoztassa a számítógépet a hálózati feszültségre, majd kapcsolja be, és törölje a CMOS-t. 13. Kapcsolja ki a számítógépet és csatlakoztassa le a hálózati feszültségről. 14. Távolítsa el a burkolatot. 15. Távolítsa el a ventilátor burkolatát. 16. Távolítsa el az elülső előlapot. 17. Távolítsa el a meghajtórekeszt. 18. Cserélje ki az áthidalót a 2. és 3. tűn. 19. Szerelje be a meghajtórekeszt. 20. Szerelje fel az elülső előlapot. 21. Szerelje fel a ventilátor burkolatát. 22. Szerelje fel a burkolatot. 23. Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait. 24. Kapcsolja be a számítógépet. 32

33 Rendszer- és beállítás jelszó A számítógép védelme érdekében beállíthat egy rendszerjelszót vagy beállítás jelszót. Jelszó típusa Rendszerjelszó Beállítás jelszó Leírás A jelszó, amelyet meg kell adni a bejelentkezéshez a rendszerre. A jelszó, amelyet meg kell adni a számítógép BIOS beállításainak eléréséhez és módosításához. FIGYELMEZTETÉS: A jelszó funkció egy alapvető védelmet biztosít a számítógépen lévő fájlok számára. FIGYELMEZTETÉS: Ha a számítógép nincs lezárva és felügyelet nélkül hagyják, bárki hozzáférhet a fájlokhoz. MEGJEGYZÉS: A számítógépet letiltott rendszer- és beállítás jelszó funkcióval szállítják. Rendszer- és beállítás jelszó hozzárendelése Új rendszerjelszó és/vagy beállítás jelszó csak akkor állítható be, illetve a meglévő rendszerjelszó és/vagy beállítás jelszó csak akkor módosítható, ha a jelszó állapot fel van oldva. Ha a jelszó állapot le van zárva, a rendszerjelszó nem módosítható. MEGJEGYZÉS: Ha a jelszó áthidaló le van tiltva, a meglévő rendszerjelszó és beállítás jelszó törlésre kerül, és a számítógépre történő bejelentkezéshez nem kell megadni a rendszerjelszót. A belépéshez a rendszerbeállításba a rendszerindítást követően azonnal nyomja meg az <F2> gombot. 1. A System BIOS (Rendszer BIOS) vagy a System Setup (Rendszerbeállítás) képernyőn válassza a System Security (Rendszerbiztonság) lehetőséget, majd nyomja meg az <Enter> billentyűt. A System Security (Rendszerbiztonság) képernyő jelenik meg. 2. A System Security (Rendszerbiztonság) képernyőn győződjön meg arról, hogy a Password Status (Jelszó állapota) Unlocked (Feloldva) legyen. 3. Válassza a System Password (Rendszerjelszó) lehetőséget, adja meg a rendszerjelszót, majd nyomja meg az <Enter> vagy a <Tab> billentyűt. A rendszerjelszó beállításához kövesse az alábbi szabályokat: A jelszó maximum 32 karakterből állhat. A jelszó tartalmazhat számokat 0-tól 9-ig. Csak kisbetűk használhatók, a nagybetűk nem engedélyezettek. Csak a következő speciális karakterek engedélyezettek: szóköz, ( ), (+), (,), (-), (.), (/), (;), ([), (\), (]), (`). Amikor a program kéri, adja meg újra a rendszerjelszót. 4. Adja meg az előzőleg beírt rendszerjelszót, majd kattintson az OK lehetőségre. 5. Válassza a Setup Password (Beállítás jelszó) lehetőséget, írja be a rendszerjelszót, és nyomja meg az <Enter> vagy a <Tab> billentyűt. Egy üzenet kéri, hogy írja be újra a beállítás jelszót. 6. Adja meg az előzőleg beírt beállítás jelszót, majd kattintson az OK lehetőségre. 7. Nyomja meg az <Esc> billentyűt, és egy üzenet jelzi, hogy mentse el a módosításokat. 8. A módosítások elmentéséhez nyomja meg az <Y> billentyűt. A számítógép újraindul. 33

34 Meglévő rendszerjelszó vagy beállítás jelszó törlése, illetve módosítása Mielőtt a meglévő rendszerjelszót és/vagy beállítás jelszót törli vagy módosítja, gondoskodjon arról, hogy a Password Status (Jelszó állapota) Unlocked (Feloldva) legyen (a rendszerbeállításban). A meglévő rendszerjelszó vagy beállítás jelszó nem törölhető vagy módosítható, ha a Password Status (Jelszó állapota) Locked (Zárva). A belépéshez a rendszerbeállításba a rendszerindítást követően azonnal nyomja meg az <F2> gombot. 1. A System BIOS (Rendszer BIOS) vagy a System Setup (Rendszerbeállítás) képernyőn válassza a System Security (Rendszerbiztonság) lehetőséget, majd nyomja meg az <Enter> billentyűt. A System Security (Rendszerbiztonság) képernyő jelenik meg. 2. A System Security (Rendszerbiztonság) képernyőn győződjön meg arról, hogy a Password Status (Jelszó állapota) Unlocked (Feloldva) legyen. 3. Válassza a System Password (Rendszerjelszó) lehetőséget, módosítsa vagy törölje a meglévő jelszót, majd nyomja meg az <Enter> vagy a <Tab> billentyűt. 4. Válassza a Setup Password (Beállítás jelszó) lehetőséget, módosítsa vagy törölje a meglévő jelszót, majd nyomja meg az <Enter> vagy a <Tab> billentyűt. MEGJEGYZÉS: Ha módosítja a rendszerjelszót vagy beállítás jelszót, adja meg újra a jelszót, amikor a program kéri. Ha törli a rendszerjelszót vagy beállítás jelszót, erősítse meg a törlést, amikor a program kéri. 5. Nyomja meg az <Esc> billentyűt, és egy üzenet jelzi, hogy mentse el a módosításokat. 6. A módosítások elmentéséhez és a kilépéshez a rendszerbeállításból nyomja meg az <Y> billentyűt. A számítógép újraindul. A rendszerjelszó letiltása A rendszer szoftverbiztonsági funkciója rendszerjelszó, illetve beállítás jelszó beállítását teszi lehetővé. A jelszó áthidaló az aktuálisan használt jelszó (ha van) letiltását teszi lehetővé. MEGJEGYZÉS: Az elfelejtett jelszó letiltásához az alábbi lépéseket is használhatja. 1. Kövesse a Mielőtt elkezdene dolgozni a számítógépen című fejezet utasításait. 2. Távolítsa el a burkolatot. 3. Keresse meg a PSWD áthidalót az alaplapon. 4. Távolítsa el a PSWD áthidalót az alaplapról. MEGJEGYZÉS: A meglévő jelszavakat a rendszer nem tiltja le (törli), amíg a számítógépet újra nem indítják az áthidaló nélkül. 5. Szerelje fel a burkolatot. MEGJEGYZÉS: Ha beszerelt PSWD áthidalóval új rendszerjelszót és/vagy beállítás jelszót állít be, a rendszer az új jelszavakat a következő rendszerindításkor letiltja. 6. A számítógépet csatlakoztassa a hálózati feszültségre és kapcsolja be. 7. Kapcsolja ki a számítógépet és csatlakoztassa le a hálózati feszültségről. 8. Távolítsa el a burkolatot. 9. Helyezze vissza a PSWD áthidalót az alaplapra. 10. Szerelje fel a burkolatot. 11. Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait. 12. Kapcsolja be a számítógépet. 34

35 13. Nyissa meg a rendszerbeállítást, adjon meg új rendszerjelszót vagy beállítás jelszót. Lásd: Rendszerjelszó beállítása. 35

36 36

37 Diagnosztika 4 Ha a számítógéppel problémákat tapasztal, mielőtt a Dellhez fordulna műszaki segítségért, futtassa az epsa diagnosztikát. A diagnosztika futtatásának célja a számítógép hardverének tesztelése egyéb berendezés és az adatvesztés kockázata nélkül. Ha a problémát nem tudja megoldani, a szerviz és támogató személyzet használhatja a diagnosztikai eredményeket a segítségnyújtásban. Bővített rendszerindítás előtti rendszerfelmérés (epsa) diagnosztika Az epsa diagnosztika (más néven rendszerdiagnosztika) a hardver teljes körű ellenőrzését végzi. Az epsa a BIOS részét képezi és a BIOS-on belül indul el. Ez a beépített diagnosztika az egyes eszközök vagy eszközcsoportok számára biztosít opciókat, amelyek az alábbiakat teszik lehetővé: Tesztek automatikus vagy interaktív futtatása Tesztek megismétlése A teszteredmények megjelenítése és elmentése Alapos tesztek futtatása további tesztopciókkal, amelyek további információkat biztosítanak a meghibásodott eszköz(ök)ről Állapotüzenetek megtekintése, amelyek a teszt sikerességéről tájékoztatnak Hibaüzenetek megtekintése, amelyek a teszt során tapasztalt problémákról tájékoztatnak FIGYELMEZTETÉS: A rendszerdiagnosztika csak ennek a számítógépnek a tesztelésére használható. Ha ezt a programot más számítógépen használja, érvénytelen eredményeket és hibaüzeneteket kaphat. MEGJEGYZÉS: Bizonyos eszközök tesztjeihez a felhasználó beavatkozása is szükséges. A diagnosztikai tesztek végrehajtásakor mindig maradjon a számítógépnél. 1. Kapcsolja be a számítógépet. 2. Amikor a számítógép elindul, a Dell embléma megjelenésekor nyomja meg az <F12> billentyűt. 3. A rendszerindítási menü képernyőn válassza a Diagnostics (Diagnosztika) opciót. Az Enhanced Pre-boot System Assessment (Bővített rendszerindítás előtti rendszerfelmérés) ablak jelenik meg, amely felsorolja a számítógépre csatlakoztatott eszközöket. A diagnosztika elkezdi a tesztek futtatását minden érzékelt eszközön. 4. Ha egy adott eszközön szeretne diagnosztikai tesztet futtatni, nyomja meg az <Esc> billentyűt, és a diagnosztikai teszt leállításához kattintson a Yes (Igen) lehetőségre. 5. A bal oldali panelen válassza ki az eszközt, és kattintson a Run Tests (Teszt futtatása) lehetőségre. 6. Probléma esetén hibakódok jelennek meg. Jegyezze fel a hibakódot, és forduljon a Dellhez. 37

38 38

39 Műszaki adatok 5 MEGJEGYZÉS: A kínált opciók régiónként eltérőek lehetnek. A következő műszaki adatok csupán a törvény értelmében a számítógéphez kötelezően mellékelt adatok. Ha többet szeretne megtudni a számítógép konfigurációjáról, kattintson a Start Súgó és támogatás menüpontra, és válassza a számítógép adatainak megtekintését. 8. táblázat: Rendszerinformációk Rendszerinformációk Processzor L2 gyorsítótár L3 gyorsítótár Rendszer chipkészlet DMI sebesség Processzor adatszélesség Intel Celeron 256 KB legfeljebb 6 MB Intel B75 Express chipkészlet 5 GT/s 64 bit 9. táblázat: Méretek Méretek Magasság Szélesség Mélység Súly 271,00 mm (10,67 hüvelyk) 100,00 mm (3,94 hüvelyk) 376,20 mm (14,81 hüvelyk) 5,90 kg (13,01 font) 10. táblázat: Memória Memória Csatlakozók Típus Sebesség Kapacitás két belülről elérhető DDR3 DIMM csatlakozó pufferelés nélküli, hibajavító kódot nem tartalmazó, kétcsatornás DDR3 maximum 1600 MHz 2 GB, 4 GB, 8 GB és 16 GB MEGJEGYZÉS: A megrendelt konfigurációtól függhetnek a számítógépe által támogatott kapacitások. Támogatott konfigurációk Minimális memóriaméret 2 GB, 4 GB, 6 GB és 8 GB 2 GB 39

40 Memória Maximális memóriaméret 16 GB 11. táblázat: Videokártya Videokártya Képernyővezérlő Integrált Különálló Intel HD grafikus kártya egy PCI Express x16, egyszeres szélességű, teljes hosszúságú grafikus kártya. Videomemória Integrált Különálló 64 MB 1 GB különálló videomemória MEGJEGYZÉS: A számítógépébe telepített grafikus kártyától függ a rendelkezésre álló videomemória. 12. táblázat: Portok Portok Hátlap portok Hálózati adapter USB egy RJ45 port négy 4 tűs USB 2.0 kompatibilis csatlakozó két 9 tűs USB 3.0 kompatibilis port Hang három hangbemeneti/-kimeneti port egy hangbemeneti/mikrofon port Videokártya egy VGA-port egy HDMI-port Előlap portok Hang egy hangkimeneti/fejhallgató port egy hangbemeneti/mikrofon port USB két 9 tűs USB 3.0 kompatibilis port 13. táblázat: Kommunikáció Kommunikáció Hálózati adapter Vezeték nélküli kapcsolat 10/100/1000 Mbps integrált hálózati kártya Wi-Fi és Bluetooth vezeték nélküli technológia (opcionális) 40

41 14. táblázat: Hang Hang Típus Vezérlő integrált Intel High Definition Audio Realtek ALC662VD 15. táblázat: Meghajtók Meghajtók Kívülről elérhető Belülről elérhető egy 5,25 hüvelykes meghajtórekesz egy Blu-ray Disc combo (opcionális), Blu-ray lemezíró (opcionális) vagy DVD+/-RW számára egy 3,5 hüvelykes meghajtórekesz SATA merevlemez meghajtók számára egy SATA SSD meghajtó (opcionális) 16. táblázat: Bővítőbusz Bővítőbusz PCI Express x1 Csatlakozók Csatlakozóméret egy 36 tűs PCI Express x16 Csatlakozók Csatlakozóméret egy 164 tűs PCI-E mini-card Csatlakozók Csatlakozóméret egy 52 tűs 17. táblázat: Tápellátás Tápellátás Bemeneti feszültség Bemeneti frekvencia Névleges bemeneti áram 100 VAC VAC / 200 VAC VAC 50/60 Hz 6,0 A/3,0 A 18. táblázat: Környezeti Környezeti Hőmérséklet: Üzemi 10 C és 35 C között (50 F és 95 F között) 41

42 Környezeti Tárolási Relatív páratartalom 10 C és 45 C között ( 14 F és 113 F között) 20 % - 80 % (nem lecsapódó) Maximális rezgés: Üzemi Készenléti 0,25 Grms 2,20 GRMS Maximális ütődés: Üzemi Készenléti 40 G 2 ms időtartamra 51 cm/s sebességgel 50G 26 ms időtartamra 813 cm/s sebességgel Tengerszint feletti magasság: Üzemi Tárolási Légszennyezési szint 16 m és m ( 50 és láb) között MEGJEGYZÉS: A maximális működési hőmérséklet kb. 900 méteres magasság felett a következők szerint csökken: 17,22 C/180 m. 15,20 m és m ( 50 láb és láb) között Legfeljebb G2-es osztályú az ISA-S jelű szabvány szerint 42

43 A Dell elérhetőségei 6 MEGJEGYZÉS: Amennyiben nem rendelkezik aktív internetkapcsolattal, elérhetőségeinket megtalálhatja a vásárlást igazoló nyugtán, a csomagoláson, a számlán vagy a Dell termékkatalógusban. A Dell számos támogatási lehetőséget biztosít, online és telefonon keresztül egyaránt. A rendelkezésre álló szolgáltatások országonként és termékenként változnak, így előfordulhat, hogy bizonyos szolgáltatások nem érhetők el az Ön lakhelye közelében. Amennyiben szeretne kapcsolatba lépni vállalatunkkal értékesítéssel, műszaki támogatással vagy ügyfélszolgálattal kapcsolatos ügyekben: 1. Látogasson el a support.dell.com oldalra. 2. Válassza ki a támogatás kategóriáját. 3. Amennyiben nem az Egyesült Államokban él, válassza ki a megfelelő országkódot, a support.dell.com webhely alján, vagy válassza az All (Összes) lehetőséget további opciók megtekintéséhez. 4. Válassza a szükségleteinek megfelelő szolgáltatási vagy támogatási hivatkozást. 43
