1 Dell Vostro 3350/3450/3550/3555/3750 Az üzembe helyezésre és a funkciókra vonatkozó információk A Vigyázat! jelzésekről VIGYÁZAT: A VIGYÁZAT! jelzés az esetleges tárgyi vagy személyi sérülés, illetve életveszély lehetőségére hívja fel a figyelmet. Elöl- és hátulnézet Vostro ábra. Vostro 3350 elölnézet 1. mikrofonok (2 db) 2. kamera 3. kamera LED 4. képernyő 5. Windows Mobilközpont 6. Dell támogató központ Szabályozó modell : P13E, P13S, P16F, P19G Szabályozó típus : P13E001, P13S001, P16F001, P19G

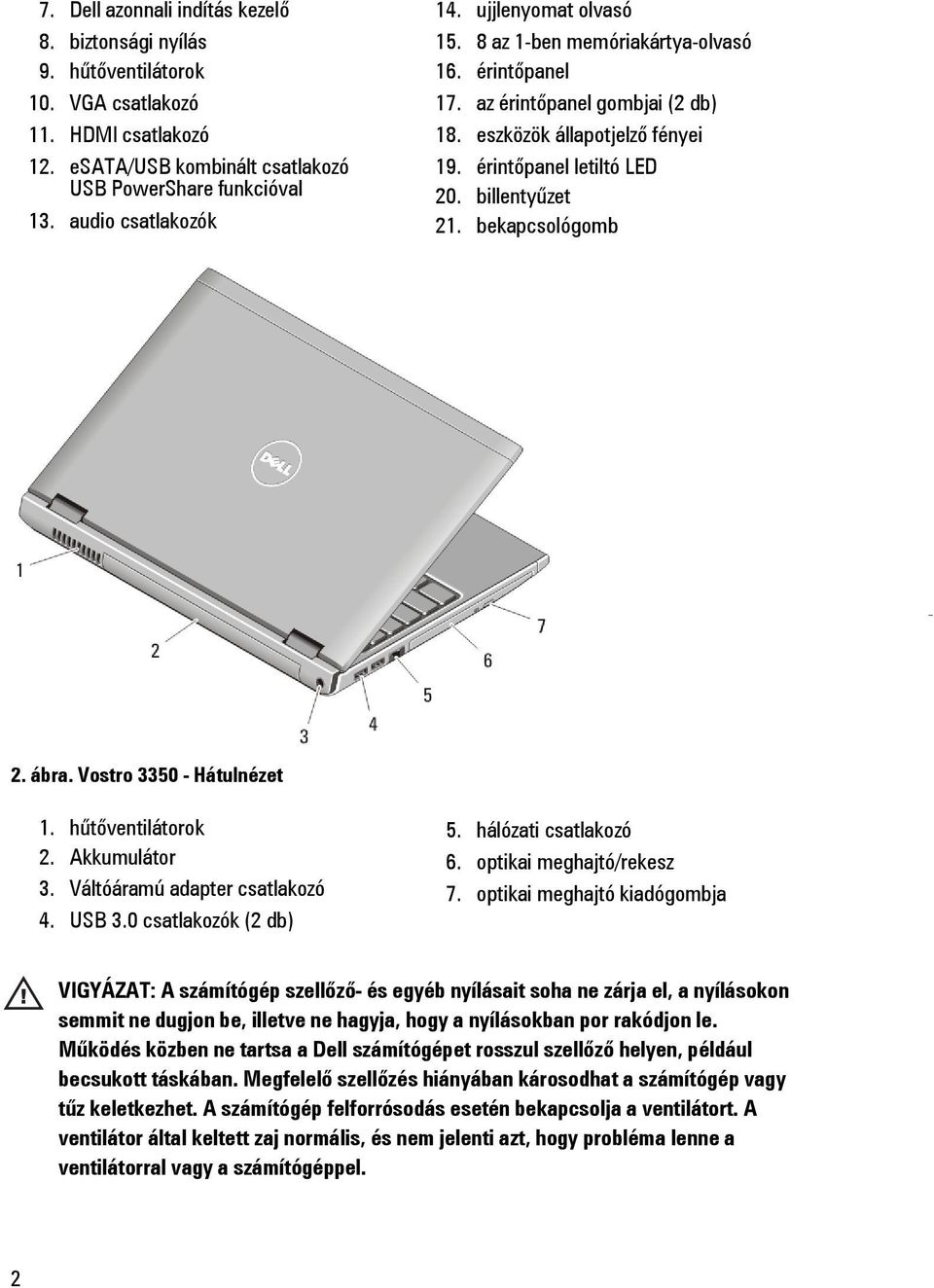

2 7. Dell azonnali indítás kezelő 8. biztonsági nyílás 9. hűtőventilátorok 10. VGA csatlakozó 11. HDMI csatlakozó 12. esata/usb kombinált csatlakozó USB PowerShare funkcióval 13. audio csatlakozók 14. ujjlenyomat olvasó az 1-ben memóriakártya-olvasó 16. érintőpanel 17. az érintőpanel gombjai (2 db) 18. eszközök állapotjelző fényei 19. érintőpanel letiltó LED 20. billentyűzet 21. bekapcsológomb 2. ábra. Vostro Hátulnézet 1. hűtőventilátorok 2. Akkumulátor 3. Váltóáramú adapter csatlakozó 4. USB 3.0 csatlakozók (2 db) 5. hálózati csatlakozó 6. optikai meghajtó/rekesz 7. optikai meghajtó kiadógombja VIGYÁZAT: A számítógép szellőző- és egyéb nyílásait soha ne zárja el, a nyílásokon semmit ne dugjon be, illetve ne hagyja, hogy a nyílásokban por rakódjon le. Működés közben ne tartsa a Dell számítógépet rosszul szellőző helyen, például becsukott táskában. Megfelelő szellőzés hiányában károsodhat a számítógép vagy tűz keletkezhet. A számítógép felforrósodás esetén bekapcsolja a ventilátort. A ventilátor által keltett zaj normális, és nem jelenti azt, hogy probléma lenne a ventilátorral vagy a számítógéppel. 2

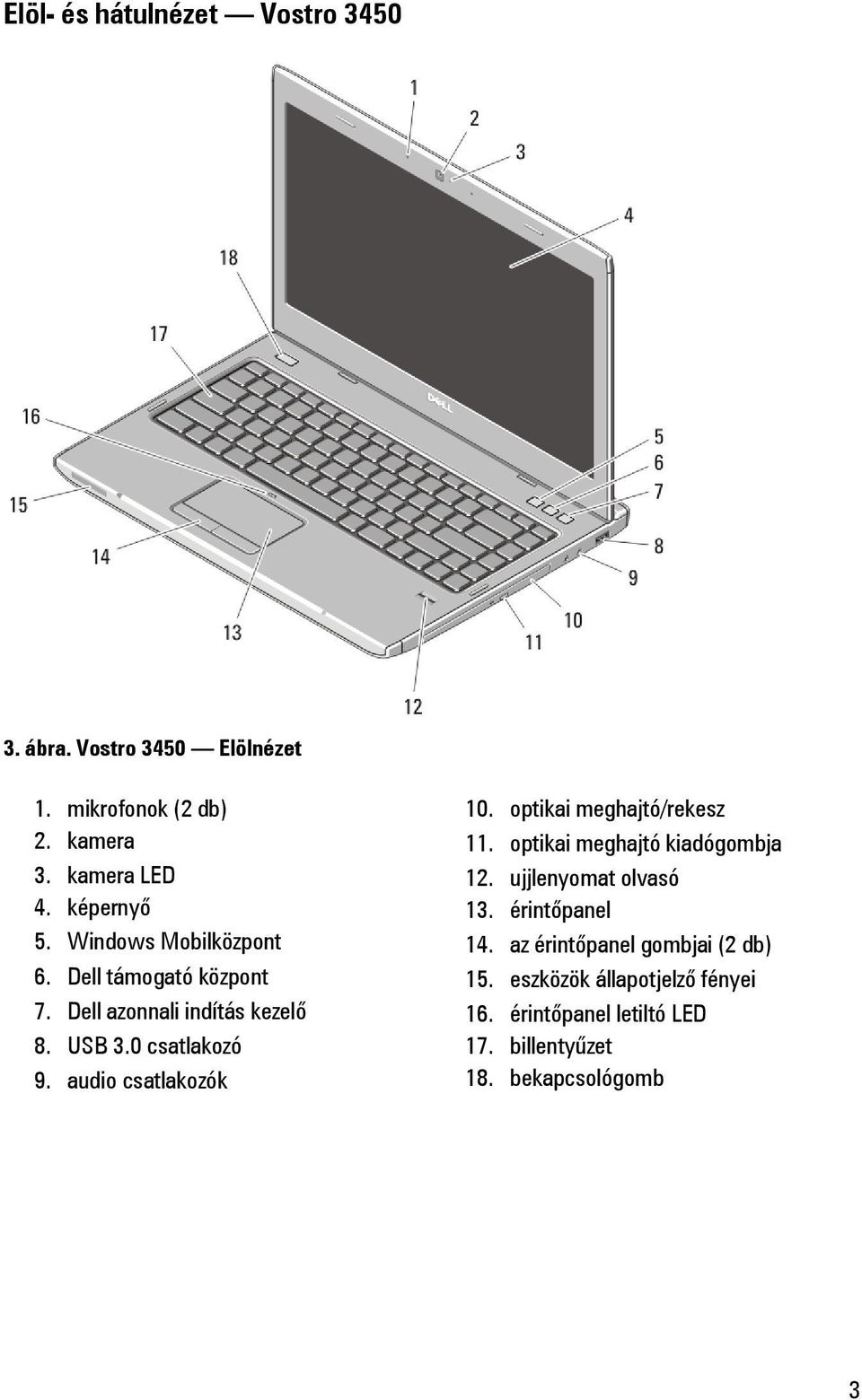

3 Elöl- és hátulnézet Vostro ábra. Vostro 3450 Elölnézet 1. mikrofonok (2 db) 2. kamera 3. kamera LED 4. képernyő 5. Windows Mobilközpont 6. Dell támogató központ 7. Dell azonnali indítás kezelő 8. USB 3.0 csatlakozó 9. audio csatlakozók 10. optikai meghajtó/rekesz 11. optikai meghajtó kiadógombja 12. ujjlenyomat olvasó 13. érintőpanel 14. az érintőpanel gombjai (2 db) 15. eszközök állapotjelző fényei 16. érintőpanel letiltó LED 17. billentyűzet 18. bekapcsológomb 3

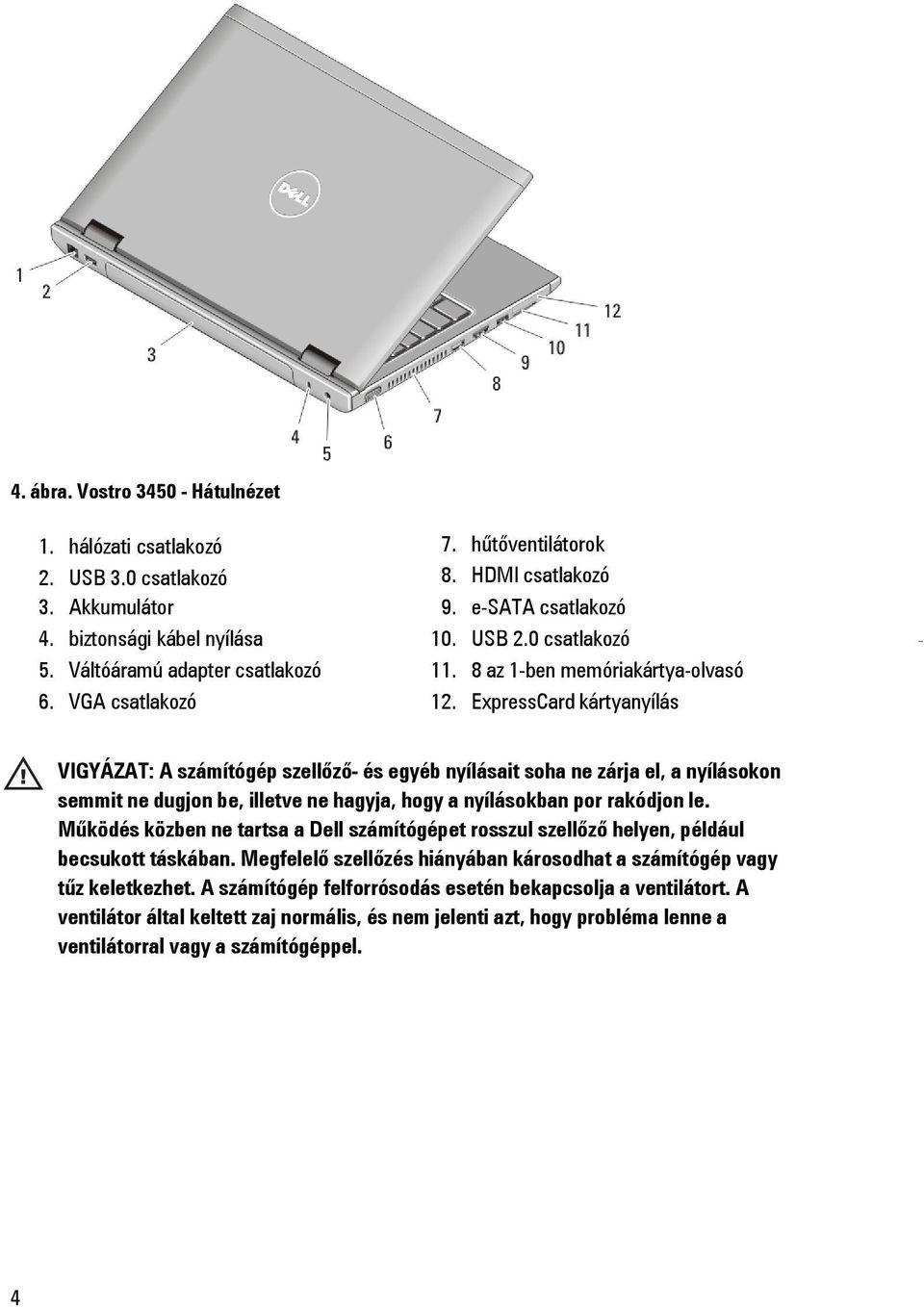

4 4. ábra. Vostro Hátulnézet 1. hálózati csatlakozó 2. USB 3.0 csatlakozó 3. Akkumulátor 4. biztonsági kábel nyílása 5. Váltóáramú adapter csatlakozó 6. VGA csatlakozó 7. hűtőventilátorok 8. HDMI csatlakozó 9. e-sata csatlakozó 10. USB 2.0 csatlakozó az 1-ben memóriakártya-olvasó 12. ExpressCard kártyanyílás VIGYÁZAT: A számítógép szellőző- és egyéb nyílásait soha ne zárja el, a nyílásokon semmit ne dugjon be, illetve ne hagyja, hogy a nyílásokban por rakódjon le. Működés közben ne tartsa a Dell számítógépet rosszul szellőző helyen, például becsukott táskában. Megfelelő szellőzés hiányában károsodhat a számítógép vagy tűz keletkezhet. A számítógép felforrósodás esetén bekapcsolja a ventilátort. A ventilátor által keltett zaj normális, és nem jelenti azt, hogy probléma lenne a ventilátorral vagy a számítógéppel. 4

5 Elöl- és hátulnézet Vostro 3550/ ábra. Vostro 3550/3555 elölnézet 1. mikrofonok (2 db) 2. kamera 3. kamera LED 4. képernyő 5. Windows Mobilközpont 6. Dell támogató központ 7. Dell azonnali indítás kezelő 8. USB 3.0 csatlakozó 9. audio csatlakozók 10. optikai meghajtó/rekesz 11. optikai meghajtó kiadógombja 12. ujjlenyomat olvasó 13. ExpressCard kártyanyílás 14. érintőpanel 15. az érintőpanel gombjai (2 db) 16. eszközök állapotjelző fényei 17. érintőpanel letiltó LED 18. billentyűzet 19. bekapcsológomb 5

6 6. ábra. Vostro 3550/3555 hátulnézet 1. biztonsági kábel nyílása 2. hálózati csatlakozó 3. USB 2.0 csatlakozó 4. Akkumulátor 5. VGA csatlakozó 6. Váltóáramú adapter csatlakozó 7. USB 2.0 csatlakozó (Vostro 3550) / USB 3.0 csatlakozó (Vostro 3555) 8. hűtőventilátorok 9. HDMI csatlakozó 10. e-sata csatlakozó az 1-ben memóriakártya-olvasó VIGYÁZAT: A számítógép szellőző- és egyéb nyílásait soha ne zárja el, a nyílásokon semmit ne dugjon be, illetve ne hagyja, hogy a nyílásokban por rakódjon le. Működés közben ne tartsa a Dell számítógépet rosszul szellőző helyen, például becsukott táskában. Megfelelő szellőzés hiányában károsodhat a számítógép vagy tűz keletkezhet. A számítógép felforrósodás esetén bekapcsolja a ventilátort. A ventilátor által keltett zaj normális, és nem jelenti azt, hogy probléma lenne a ventilátorral vagy a számítógéppel. 6

7 Elöl- és hátulnézet Vostro ábra. Vostro 3750 elölnézet 1. mikrofonok (2 db) 2. kamera 3. kamera LED 4. képernyő 5. Windows Mobilközpont 6. Dell támogató központ 7. Dell azonnali indítás kezelő 8. USB 2.0 csatlakozó 9. USB 3.0 csatlakozók (2 db) 10. optikai meghajtó/rekesz 11. optikai meghajtó kiadógombja 12. ujjlenyomat olvasó 13. ExpressCard kártyanyílás 14. érintőpanel 15. az érintőpanel gombjai (2 db) 16. eszközök állapotjelző fényei 17. érintőpanel letiltó LED 18. billentyűzet 19. bekapcsológomb 7

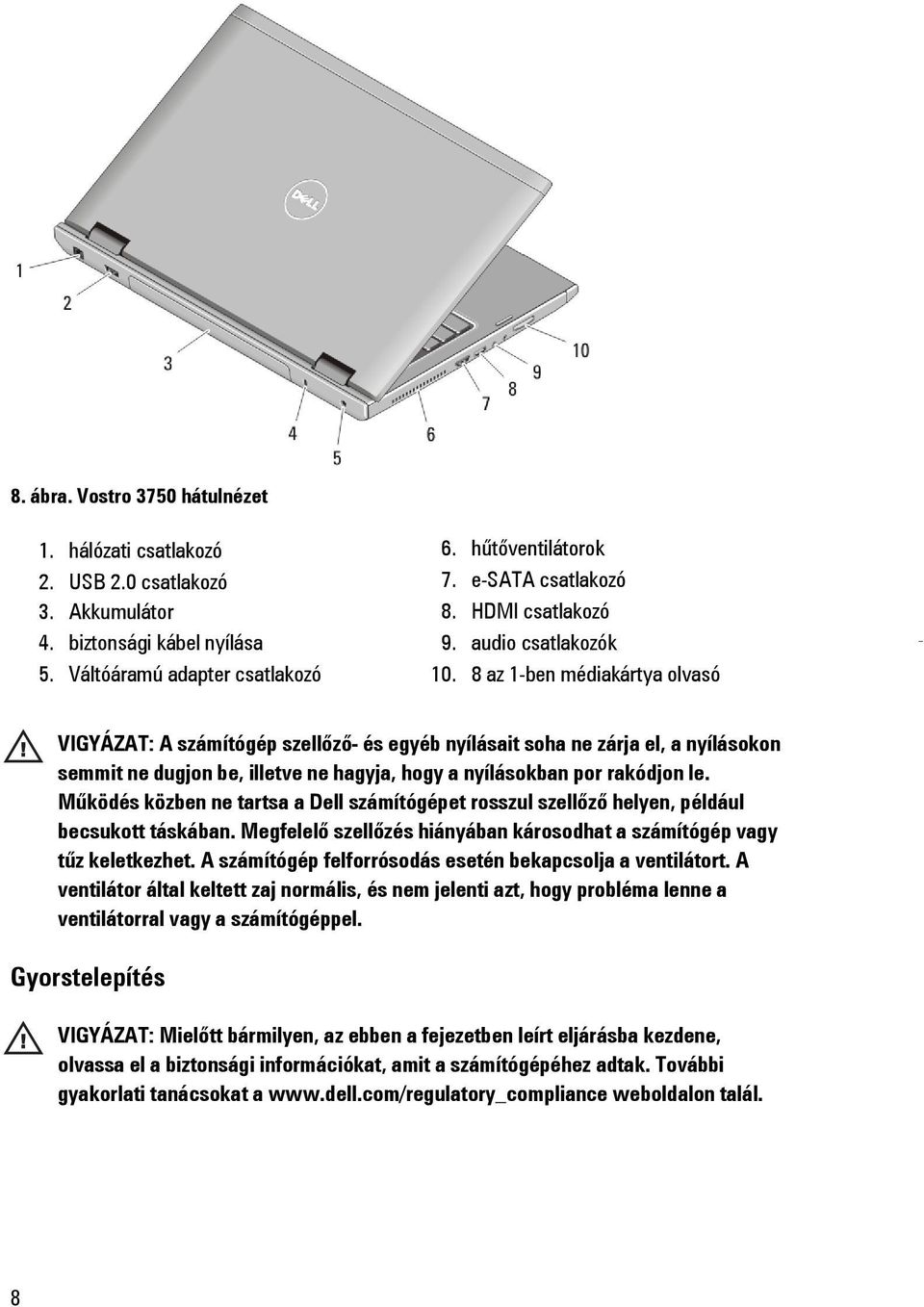

8 8. ábra. Vostro 3750 hátulnézet 1. hálózati csatlakozó 2. USB 2.0 csatlakozó 3. Akkumulátor 4. biztonsági kábel nyílása 5. Váltóáramú adapter csatlakozó 6. hűtőventilátorok 7. e-sata csatlakozó 8. HDMI csatlakozó 9. audio csatlakozók az 1-ben médiakártya olvasó VIGYÁZAT: A számítógép szellőző- és egyéb nyílásait soha ne zárja el, a nyílásokon semmit ne dugjon be, illetve ne hagyja, hogy a nyílásokban por rakódjon le. Működés közben ne tartsa a Dell számítógépet rosszul szellőző helyen, például becsukott táskában. Megfelelő szellőzés hiányában károsodhat a számítógép vagy tűz keletkezhet. A számítógép felforrósodás esetén bekapcsolja a ventilátort. A ventilátor által keltett zaj normális, és nem jelenti azt, hogy probléma lenne a ventilátorral vagy a számítógéppel. Gyorstelepítés VIGYÁZAT: Mielőtt bármilyen, az ebben a fejezetben leírt eljárásba kezdene, olvassa el a biztonsági információkat, amit a számítógépéhez adtak. További gyakorlati tanácsokat a weboldalon talál. 8

9 VIGYÁZAT: A váltóáramú adapter minden elektromos csatlakozóaljzattal használható. A hálózati csatlakozók és elosztók azonban országonként eltérnek. Ha nem megfelelő kábelt használ, vagy a kábelt nem megfelelően csatlakoztatja az elosztóhoz vagy elektromos csatlakozóaljzathoz, az tüzet vagy a készülék sérülését okozhatja. FIGYELMEZTETÉS: Amikor a váltóáramú tápadaptert lecsatlakoztatja a számítógépről, a csatlakozót fogja meg, ne a kábelt, és határozottan, de finom mozdulattal húzza meg, hogy elkerülje a kábel sérülését. Ha a váltóáramú tápadapter kábelét összetekeri, figyeljen arra, hogy kövesse az adapter csatlakozójának szögét, hogy elkerülje a kábel sérüléseit. MEGJEGYZÉS: Az alább látható eszközök közül egyesek esetleg nem találhatók meg a csomagban, ha nem rendelte meg azokat. MEGJEGYZÉS: Az ujjlenyomat olvasó illesztőprogramok/alkalmazások csak Windows 7 operációs rendszer esetén állnak rendelkezésre. 1. Csatlakoztassa a váltóáramú adaptert a számítógép tápcsatlakozójához és a fali csatlakozóaljzathoz. 9. ábra. Váltóáramú adapter 2. Csatlakoztassa a hálózati kábelt. 10. ábra. Hálózati csatlakozó 3. Csatlakoztassa az USB-eszközöket, mint például az egér vagy a billentyűzet. MEGJEGYZÉS: Az USB 3.0 eszközöket az optimális sebesség érdekében csatlakoztassa az USB 3.0 portra. 9

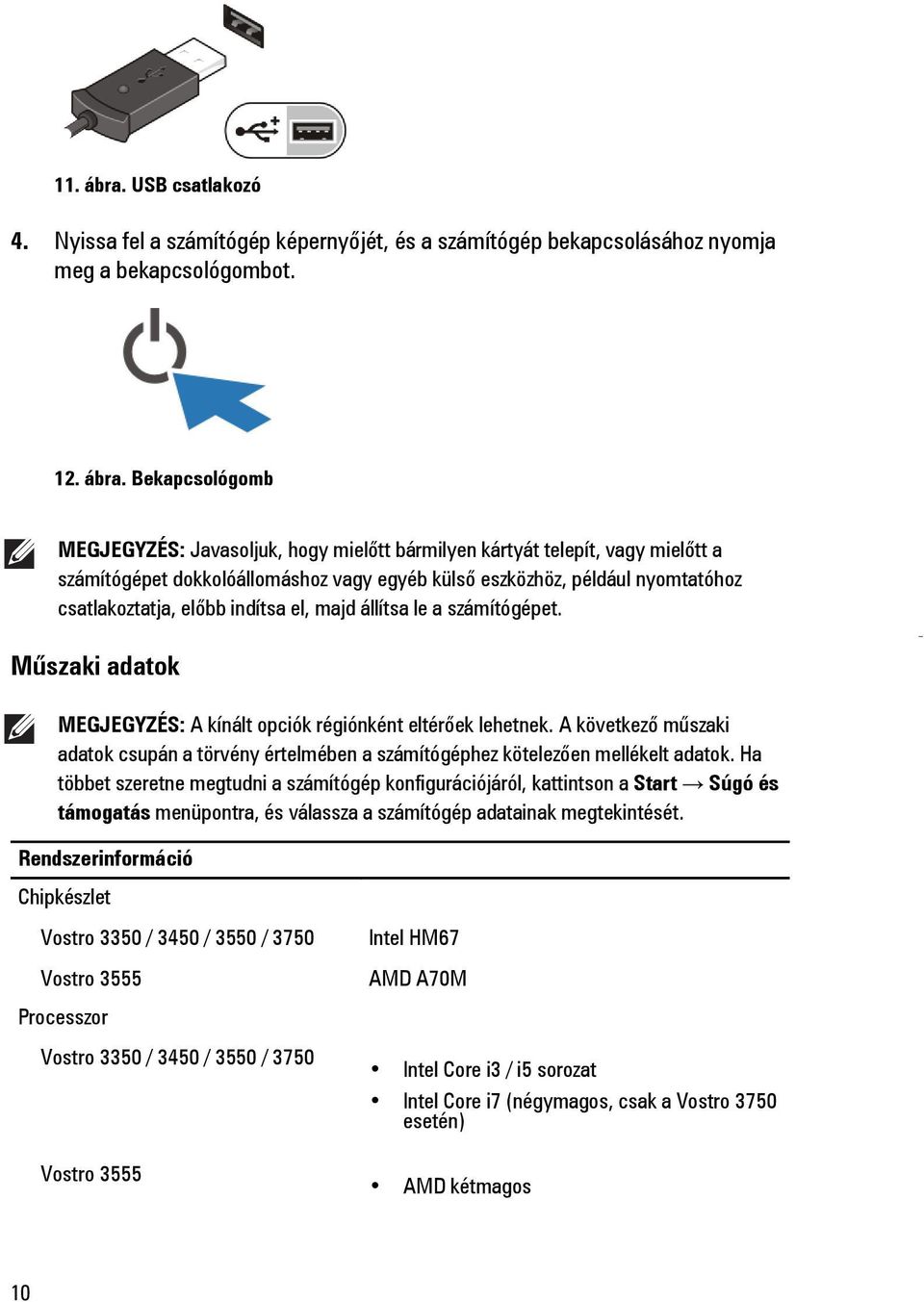

10 11. ábra. USB csatlakozó 4. Nyissa fel a számítógép képernyőjét, és a számítógép bekapcsolásához nyomja meg a bekapcsológombot. 12. ábra. Bekapcsológomb MEGJEGYZÉS: Javasoljuk, hogy mielőtt bármilyen kártyát telepít, vagy mielőtt a számítógépet dokkolóállomáshoz vagy egyéb külső eszközhöz, például nyomtatóhoz csatlakoztatja, előbb indítsa el, majd állítsa le a számítógépet. Műszaki adatok MEGJEGYZÉS: A kínált opciók régiónként eltérőek lehetnek. A következő műszaki adatok csupán a törvény értelmében a számítógéphez kötelezően mellékelt adatok. Ha többet szeretne megtudni a számítógép konfigurációjáról, kattintson a Start Súgó és támogatás menüpontra, és válassza a számítógép adatainak megtekintését. Rendszerinformáció Chipkészlet Vostro 3350 / 3450 / 3550 / 3750 Vostro 3555 Processzor Vostro 3350 / 3450 / 3550 / 3750 Vostro 3555 Intel HM67 AMD A70M Intel Core i3 / i5 sorozat Intel Core i7 (négymagos, csak a Vostro 3750 esetén) AMD kétmagos 10

11 Rendszerinformáció AMD négymagos Videó Videokártya típusa alaplapra integrált különálló videokártya Képernyővezérlő és memória UMA: Vostro 3350 / 3450 / 3550 / 3750 Intel Graphics Media Accelerator HD Vostro 3555 Különálló AMD Radeon HD sorozat maximum 256 MB/512 MB megosztott memória AMD Radeon HD6490 GDDR5-512 MB (csak a Vostro 3350 esetén) AMD Radeon HD GB VRAM (Vostro 3450 és Vostro 3550) NVIDIA GeForce GT 525M - 1 GB (csak Vostro 3750 esetén) Memória Memóriafoglalat Memóriakapacitás Memória típusa Minimális memóriaméret Maximális memóriaméret két SODIMM kártyához való bővítőhely 1 GB, 2 GB és 4 GB DDR3 SDRAM, 1333 MHz 2 GB 8 GB MEGJEGYZÉS: A 4 GB-nál nagyobb memóriakapacitást csak a 64-bites operációs rendszerek képesek érzékelni. Akkumulátor Vostro 3350 Típus 4 cellás intelligens lítium-ion akkumulátor (2,8 amperóra) 11

12 Akkumulátor 8 cellás intelligens lítium-ion akkumulátor (2,8 amperóra) Méretek: Mélység Magasság Szélesség Súly Feszültség Vostro 3450 / 3550 / 3555 Típus Méretek: Mélység Magasság Szélesség Súly Feszültség Vostro 3750 Típus 4 cellás / 8 cellás 43,45 mm 4 cellás 19,10 mm 8 cellás 42,36 mm 4 cellás 199,10 mm 8 cellás 270,00 mm 4 cellás 230,00 g 8 cellás 446,00 g 14,8 V egyenáram 6 cellás intelligens lítium-ion akkumulátor (2,2 amperóra) 9 cellás intelligens lítium-ion akkumulátor (2,8 amperóra) 6 cellás / 9 cellás 57,80 mm 6 cellás 20,80 mm 9 cellás 40,15 mm 6 cellás / 9 cellás 255,60 mm 6 cellás 340,00 g 9 cellás 504,50 g 11,1 V egyenáram 6 cellás intelligens lítium-ion akkumulátor (2,6 amperóra) 12

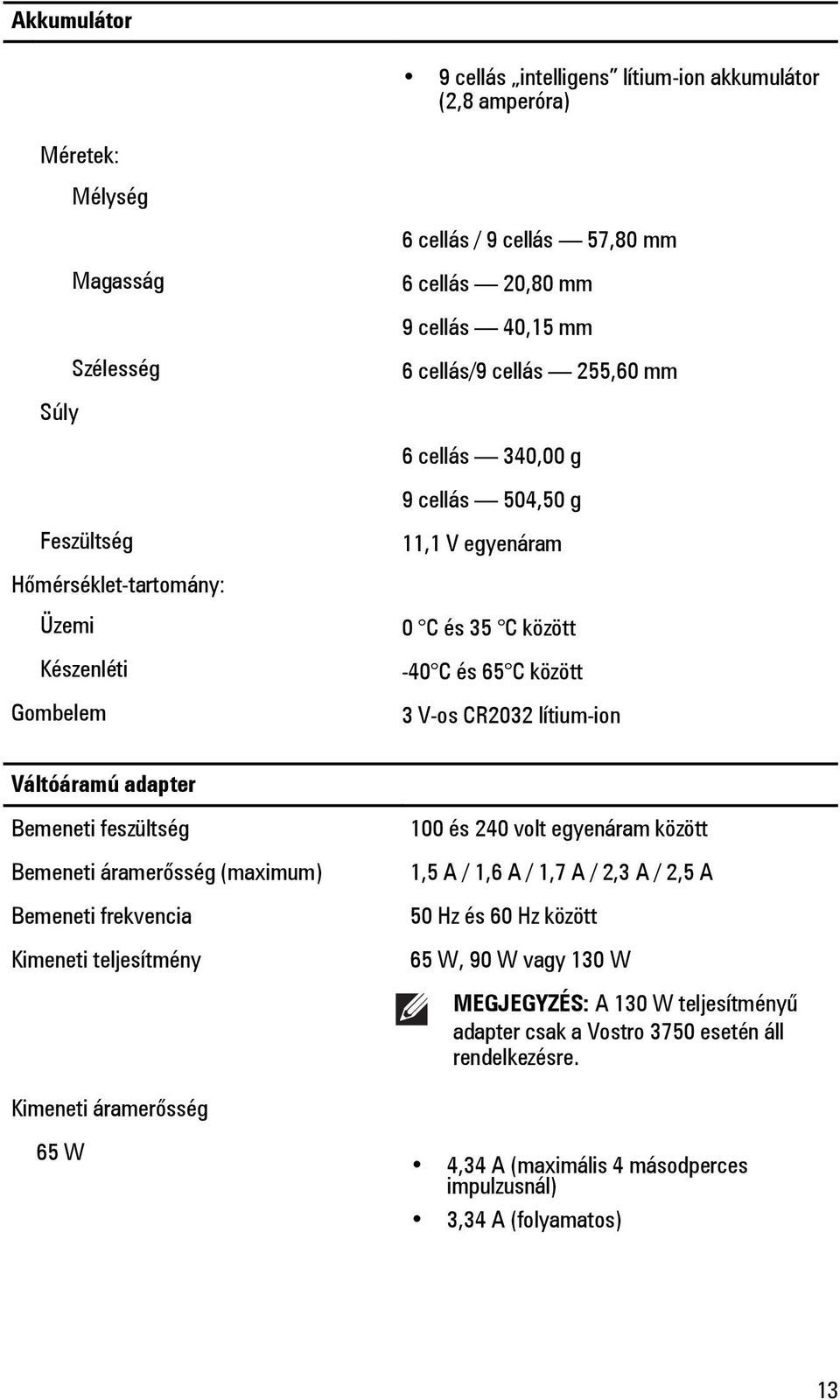

13 Akkumulátor 9 cellás intelligens lítium-ion akkumulátor (2,8 amperóra) Méretek: Mélység Magasság Szélesség Súly Feszültség Hőmérséklet-tartomány: Üzemi Készenléti Gombelem 6 cellás / 9 cellás 57,80 mm 6 cellás 20,80 mm 9 cellás 40,15 mm 6 cellás/9 cellás 255,60 mm 6 cellás 340,00 g 9 cellás 504,50 g 11,1 V egyenáram 0 C és 35 C között -40 C és 65 C között 3 V-os CR2032 lítium-ion Váltóáramú adapter Bemeneti feszültség Bemeneti áramerősség (maximum) Bemeneti frekvencia Kimeneti teljesítmény 100 és 240 volt egyenáram között 1,5 A / 1,6 A / 1,7 A / 2,3 A / 2,5 A 50 Hz és 60 Hz között 65 W, 90 W vagy 130 W MEGJEGYZÉS: A 130 W teljesítményű adapter csak a Vostro 3750 esetén áll rendelkezésre. Kimeneti áramerősség 65 W 4,34 A (maximális 4 másodperces impulzusnál) 3,34 A (folyamatos) 13

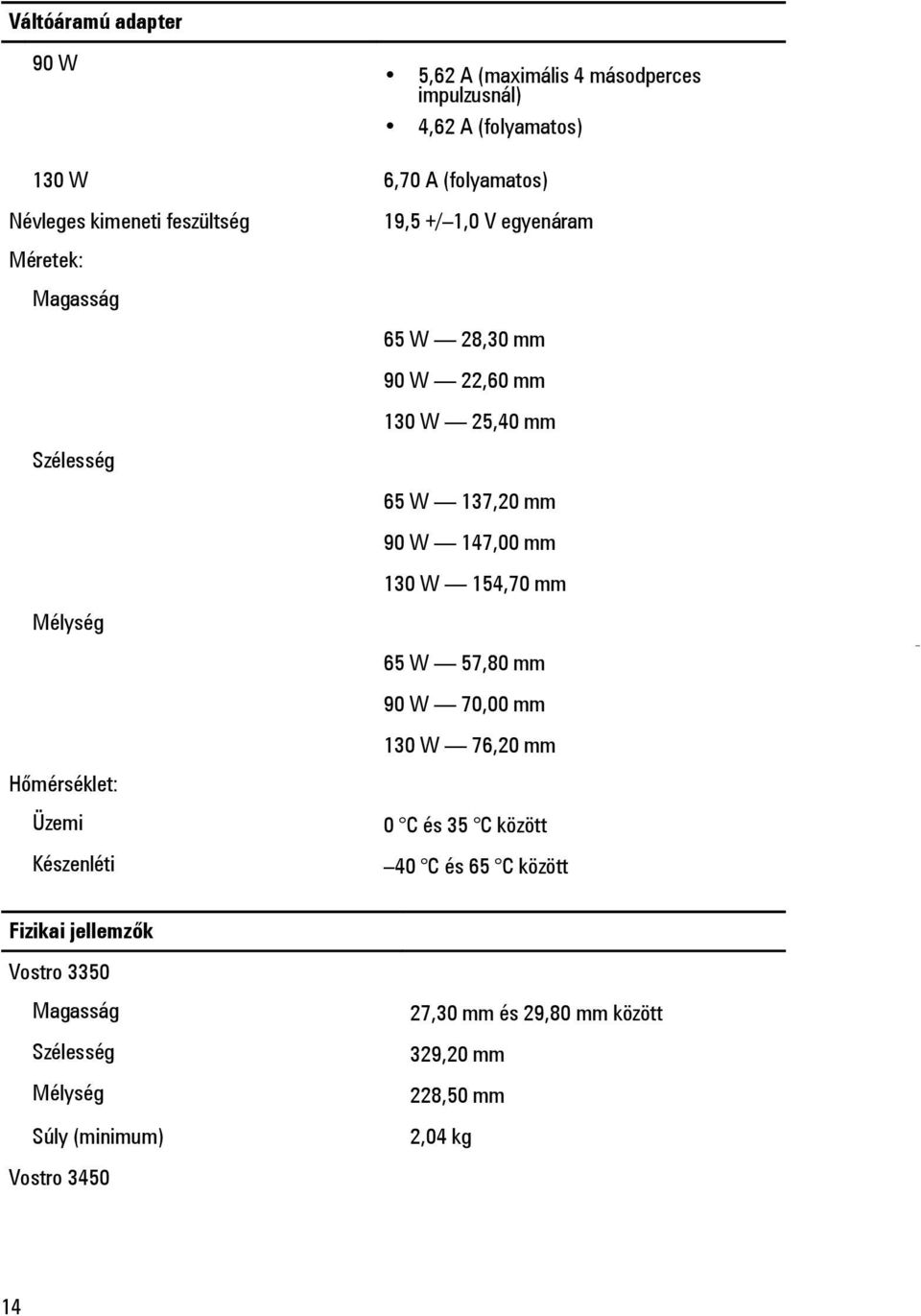

14 Váltóáramú adapter 90 W 5,62 A (maximális 4 másodperces impulzusnál) 4,62 A (folyamatos) 130 W 6,70 A (folyamatos) Névleges kimeneti feszültség Méretek: Magasság Szélesség Mélység Hőmérséklet: Üzemi Készenléti 19,5 +/ 1,0 V egyenáram 65 W 28,30 mm 90 W 22,60 mm 130 W 25,40 mm 65 W 137,20 mm 90 W 147,00 mm 130 W 154,70 mm 65 W 57,80 mm 90 W 70,00 mm 130 W 76,20 mm 0 C és 35 C között 40 C és 65 C között Fizikai jellemzők Vostro 3350 Magasság Szélesség Mélység Súly (minimum) Vostro ,30 mm és 29,80 mm között 329,20 mm 228,50 mm 2,04 kg 14

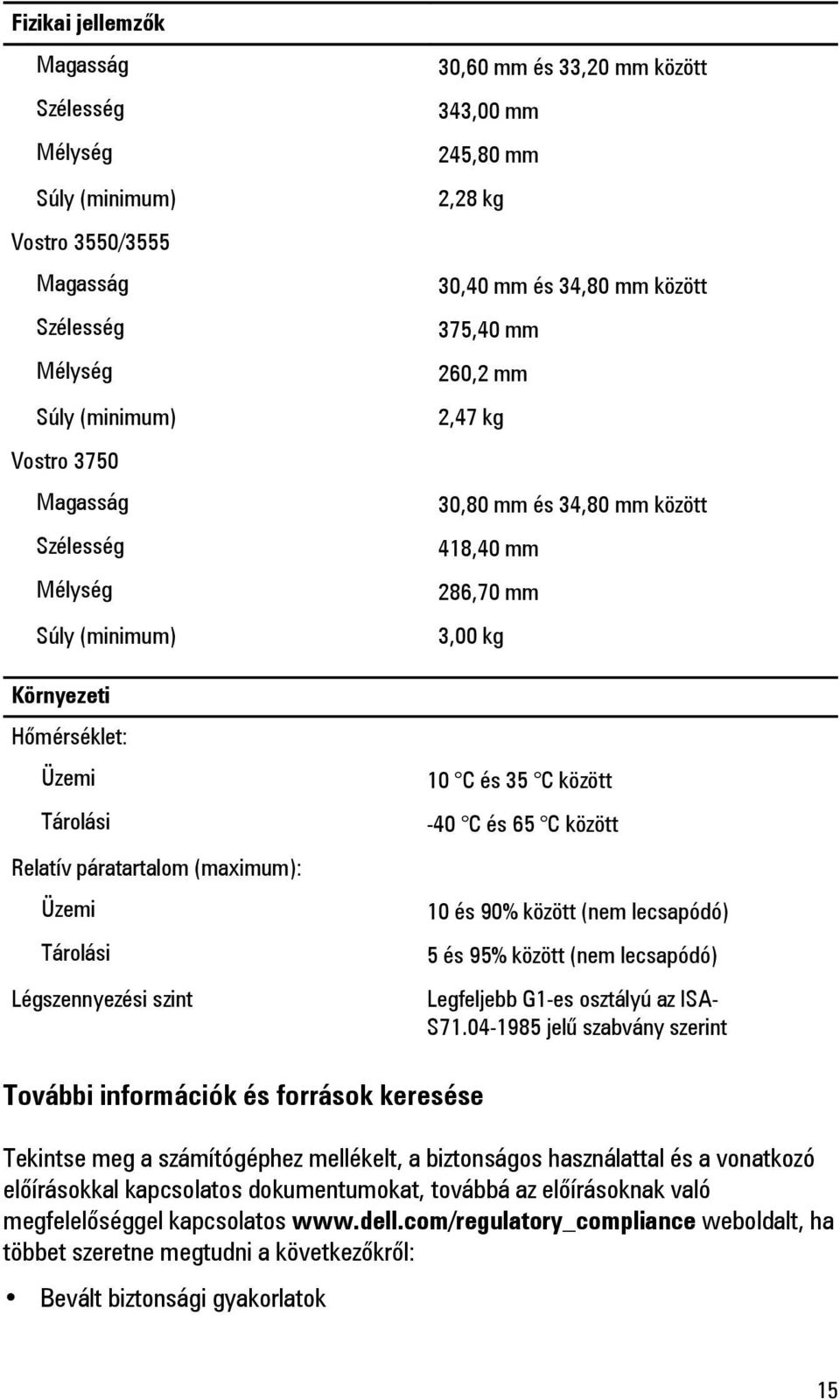

15 Fizikai jellemzők Magasság Szélesség Mélység Súly (minimum) Vostro 3550/3555 Magasság Szélesség Mélység Súly (minimum) Vostro 3750 Magasság Szélesség Mélység Súly (minimum) Környezeti Hőmérséklet: Üzemi Tárolási Relatív páratartalom (maximum): Üzemi Tárolási Légszennyezési szint 30,60 mm és 33,20 mm között 343,00 mm 245,80 mm 2,28 kg 30,40 mm és 34,80 mm között 375,40 mm 260,2 mm 2,47 kg 30,80 mm és 34,80 mm között 418,40 mm 286,70 mm 3,00 kg 10 C és 35 C között -40 C és 65 C között 10 és 90% között (nem lecsapódó) 5 és 95% között (nem lecsapódó) Legfeljebb G1-es osztályú az ISA- S jelű szabvány szerint További információk és források keresése Tekintse meg a számítógéphez mellékelt, a biztonságos használattal és a vonatkozó előírásokkal kapcsolatos dokumentumokat, továbbá az előírásoknak való megfelelőséggel kapcsolatos weboldalt, ha többet szeretne megtudni a következőkről: Bevált biztonsági gyakorlatok 15

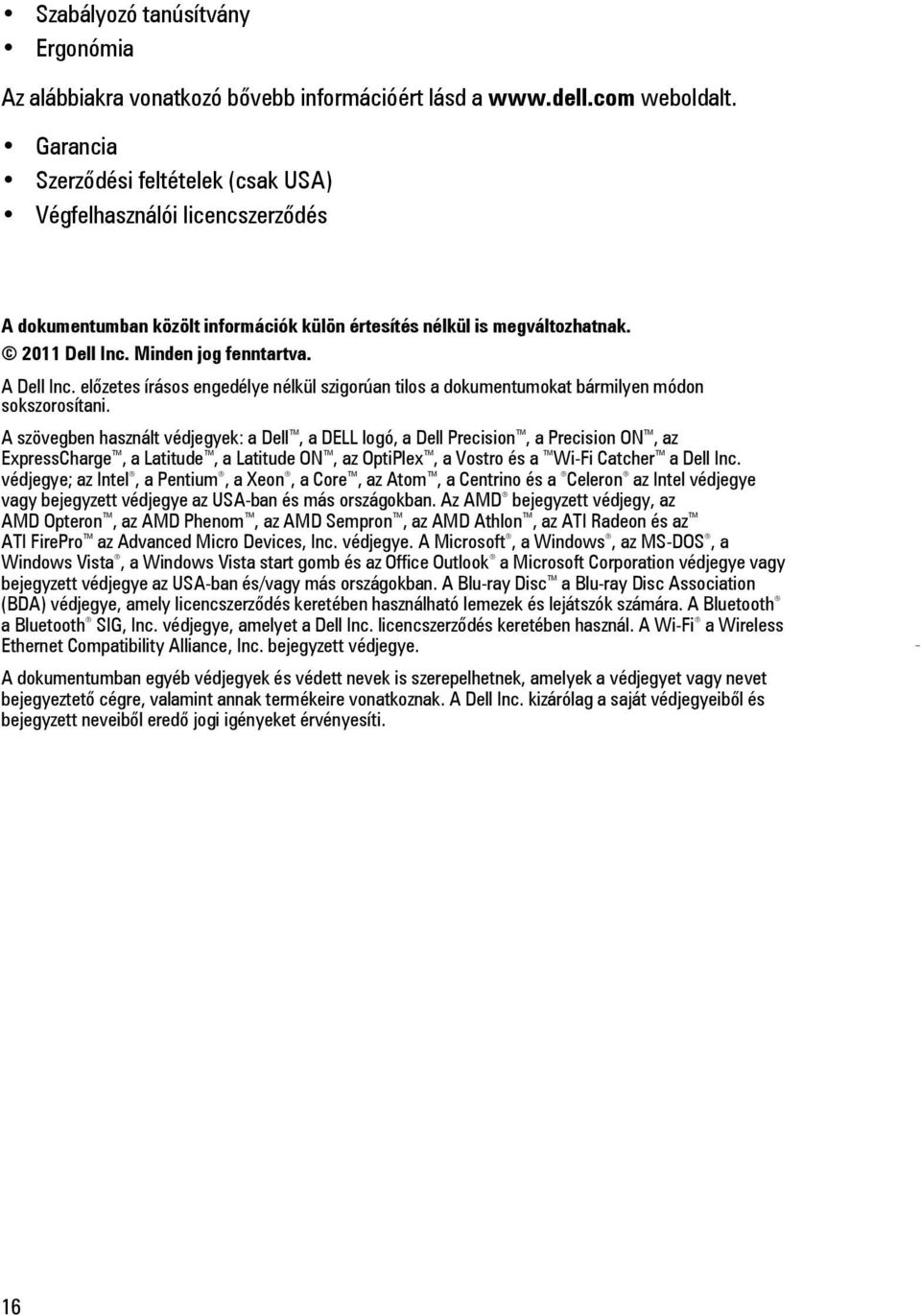

16 Szabályozó tanúsítvány Ergonómia Az alábbiakra vonatkozó bővebb információért lásd a weboldalt. Garancia Szerződési feltételek (csak USA) Végfelhasználói licencszerződés A dokumentumban közölt információk külön értesítés nélkül is megváltozhatnak Dell Inc. Minden jog fenntartva. A Dell Inc. előzetes írásos engedélye nélkül szigorúan tilos a dokumentumokat bármilyen módon sokszorosítani. A szövegben használt védjegyek: a Dell, a DELL logó, a Dell Precision, a Precision ON, az ExpressCharge, a Latitude, a Latitude ON, az OptiPlex, a Vostro és a Wi-Fi Catcher a Dell Inc. védjegye; az Intel, a Pentium, a Xeon, a Core, az Atom, a Centrino és a Celeron az Intel védjegye vagy bejegyzett védjegye az USA-ban és más országokban. Az AMD bejegyzett védjegy, az AMD Opteron, az AMD Phenom, az AMD Sempron, az AMD Athlon, az ATI Radeon és az ATI FirePro az Advanced Micro Devices, Inc. védjegye. A Microsoft, a Windows, az MS-DOS, a Windows Vista, a Windows Vista start gomb és az Office Outlook a Microsoft Corporation védjegye vagy bejegyzett védjegye az USA-ban és/vagy más országokban. A Blu-ray Disc a Blu-ray Disc Association (BDA) védjegye, amely licencszerződés keretében használható lemezek és lejátszók számára. A Bluetooth a Bluetooth SIG, Inc. védjegye, amelyet a Dell Inc. licencszerződés keretében használ. A Wi-Fi a Wireless Ethernet Compatibility Alliance, Inc. bejegyzett védjegye. A dokumentumban egyéb védjegyek és védett nevek is szerepelhetnek, amelyek a védjegyet vagy nevet bejegyeztető cégre, valamint annak termékeire vonatkoznak. A Dell Inc. kizárólag a saját védjegyeiből és bejegyzett neveiből eredő jogi igényeket érvényesíti. 16
