1 Inspiron Szervizelési kézikönyv Számítógép típusa: Inspiron Szabályozó modell: P32E Szabályozó típus: P32E001

2 Megjegyzések, figyelmeztetések és Vigyázat jelzések MEGJEGYZÉS: A MEGJEGYZÉSEK fontos tudnivalókat tartalmaznak, amelyek a termék hatékonyabb használatát segítik. FIGYELMEZTETÉS: A FIGYELMEZTETÉS hardverhiba vagy adatvesztés lehetőségére hívja fel a figyelmet, egyben közli a probléma elkerülésének módját. VIGYÁZAT: A VIGYÁZAT jelzés az esetleges tárgyi vagy személyi sérülés, illetve életveszély lehetőségére hívja fel a figyelmet Dell Inc. Minden jog fenntartva. Ezt a terméket az Egyesült Államokban és nemzetközileg érvényes szerzői jogi és szellemi tulajdonra vonatkozó törvények védik. A Dell és a Dell logó a Dell Inc. Egyesült Államokban és/vagy egyéb országokban bejegyzett védjegyei. Minden egyéb, itt említett márka és név a vonatkozó vállalatok védjegye lehet Mód. A01

3 Tartalomjegyzék Mielőtt elkezdene dolgozni a számítógép belsejében Mielőtt elkezdené Biztonsági utasítások...11 Ajánlott szerszámok Csavarlista Miután befejezte a munkát a számítógép belsejében Az optikai meghajtó eltávolítása Művelet...16 Az optikai meghajtó visszahelyezése Művelet...20 Az alapburkolat eltávolítása Előzetes tennivalók Művelet...22 Az alap burkolat visszahelyezése Művelet...24 Utólagos tennivalók...24 Az akkumulátor eltávolítása Előzetes tennivalók Művelet

4 Az akkumulátor visszahelyezése Művelet...27 Utólagos tennivalók...27 A merevlemez-meghajtó eltávolítása...28 Előzetes tennivalók Művelet...28 A merevlemez-meghajtó visszahelyezése...31 Művelet...31 Utólagos tennivalók...31 A memória modulok eltávolítása...32 Előzetes tennivalók Művelet...32 A memória modulok visszahelyezése Művelet...34 Utólagos tennivalók...36 A vezeték nélküli kártya eltávolítása...37 Előzetes tennivalók Művelet...37 A vezeték nélküli kártya visszahelyezése Művelet...39 Utólagos tennivalók...41 A gombelem eltávolítása...42 Előzetes tennivalók Művelet

5 A gombelem visszahelyezése Művelet...44 Utólagos tennivalók...44 Az érintőpanel eltávolítása Előzetes tennivalók Művelet...45 Az érintőpanel visszahelyezése Művelet...48 Utólagos tennivalók...49 A hangszórók eltávolítása Előzetes tennivalók Művelet...50 A hangszórók visszahelyezése Művelet...52 Utólagos tennivalók...52 Az I/O panel eltávolítása...53 Előzetes tennivalók Művelet...53 Az I/O kártya visszahelyezése Művelet...55 Utólagos tennivalók...55 Az állapotjelző fények paneljének eltávolítása Előzetes tennivalók Művelet

6 Az állapotjelző fények paneljének visszahelyezése Művelet...59 Utólagos tennivalók...59 Az optikai meghajtó interposer eltávolítása...60 Előzetes tennivalók Művelet...60 Az optikai meghajtó interposer visszahelyezése Művelet...62 Utólagos tennivalók...62 A kijelzőszerkezet eltávolítása Előzetes tennivalók Művelet...63 A kijelzőszerkezet visszahelyezése Művelet...66 Utólagos tennivalók...66 Az alaplap szerelvényének eltávolítása...68 Előzetes tennivalók Művelet...69 Az alaplap visszahelyezése Művelet...74 Utólagos tennivalók...75 A hűtőborda szerelvény eltávolítása Előzetes tennivalók Művelet

7 A hűtőborda szerelvény visszahelyezése Művelet...78 Utólagos tennivalók...78 A bekapcsológomb panel eltávolítása...79 Előzetes tennivalók Művelet...79 A bekapcsológomb-panel visszahelyezése Művelet...81 Utólagos tennivalók...81 A tápadapter port eltávolítása Előzetes tennivalók Művelet...82 A tápadapter port visszahelyezése Művelet...84 Utólagos tennivalók...84 A csuklótámasz és billentyűzet szerkezet eltávolítása Előzetes tennivalók Művelet...86 A csuklótámasz és billentyűzet szerkezet visszahelyezése Művelet...87 Utólagos tennivalók

8 A kijelzőelőlap eltávolítása Előzetes tennivalók Művelet...89 A kijelzőelőlap visszahelyezése Művelet...91 Utólagos tennivalók...91 A kijelzőpanel eltávolítása Előzetes tennivalók Művelet...92 A kijelzőpanel visszahelyezése Művelet...95 Utólagos tennivalók...95 A kijelző sarokpántok eltávolítása Előzetes tennivalók Művelet...96 A kijelző csuklópántok visszahelyezése Művelet...98 Utólagos tennivalók...98 A kamera eltávolítása Előzetes tennivalók Művelet...99 A kamera visszahelyezése Művelet Utólagos tennivalók

9 A kijelzőkábel eltávolítása Előzetes tennivalók Művelet A kijelzőkábel visszahelyezése Művelet Utólagos tennivalók A kijelző hátlap és az antenna szerelvény eltávolítása Előzetes tennivalók Művelet A kijelző hátlap és az antenna szerkezet visszahelyezése Művelet Utólagos tennivalók A BIOS frissítése Diagnosztika Segítség igénybevétele és a Dell elérhetőségei Mire támaszkodhat a probléma önálló megoldása során A Dell elérhetőségei

10 Mielőtt elkezdene dolgozni a számítógép belsejében MEGJEGYZÉS: A jelen dokumentumban található képek a megrendelt konfigurációtól függően eltérhetnek a számítógépen megjelenő képektől. Mielőtt elkezdené 1 Mentsen és zárjon be minden nyitott fájlt, majd lépjen ki minden futó alkalmazásból. 2 Kapcsolja ki a számítógépet. A telepített operációs rendszer függvényében a kikapcsolás lépései ettől eltérők lehetnek. Windows 10: Kattintson a Start Tápellátás Leállítás lehetőségre. Windows 8.1: A Start képernyőn kattintson a főkapcsoló ikonra Leállítás. Windows 7: Kattintson a Start Leállítás lehetőségre. MEGJEGYZÉS: Ha más operációs rendszert használ, a leállítás tekintetében olvassa el az adott operációs rendszer dokumentációját. 3 Áramtalanítsa a számítógépet és minden csatolt eszközt. 4 A számítógépről csatlakoztasson le minden kábelt, pl. a telefonkábelek, hálózati kábelek. 5 A számítógépről csatlakoztasson le minden eszközt és perifériát, pl. billentyűzet, egér, monitor. 6 Távolítson el minden média kártyát és optikai lemezt a számítógépből, ha van. 7 Zárja le a kijelzőt és fordítsa a számítógépet a hátoldalával felfelé. 10

11 Biztonsági utasítások Végezze el a következő óvintézkedéseket a számítógép potenciális károsodásának elkerülése és a saját biztonsága érdekében. VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el figyelmesen a számítógéphez mellékelt biztonsági tudnivalókat. További biztonsági útmutatásokat a regulatory_compliance címen elérhető Megfelelőségi honlapon találhat. VIGYÁZAT: Csatlakoztasson szét minden tápforrást, mielőtt a számítógép fedelét vagy paneljeit kinyitná. Miután befejezte a számítógép belsejében a munkát, helyezzen vissza minden fedelet, panelt és csavart még azelőtt, hogy dugaszolóaljzathoz csatlakoztatná a gépet. FIGYELMEZTETÉS: A számítógép sérülésének elkerülése érdekében sima és tiszta munkafelületen dolgozzon. FIGYELMEZTETÉS: A komponenseket és a kártyákat a sérülésük elkerülése érdekében a szélüknél fogja meg, és ne érintse meg a tűket vagy a csatlakozókat. FIGYELMEZTETÉS: Csak a Dell műszaki támogatási csapata által jóváhagyott hibaelhárítási és javítási műveleteket végezheti el. A Dell által jóvá nem hagyott szervizelésből eredő károkra a Dell jótállása nem érvényes. Tekintse meg a termékhez kapott és a regulatory_compliance weboldalon megtekinthető biztonsági utasításokat. FIGYELMEZTETÉS: Mielőtt bármihez hozzáér a számítógép belsejében, földelje le magát úgy, hogy egy festetlen fém felületet megérint, mint pl. a számítógép hátsó fém része. Miközben dolgozik, rendszeresen érintsen meg egy fedetlen fém felületet a statikus elektromosság kisütése érdekében, amely a belső alkatrészek károsodását okozhatja. 11

12 FIGYELMEZTETÉS: Amikor leválaszt egy kábelt, a csatlakozónál vagy a húzófülénél fogva húzza és ne magánál a kábelnél fogva. Néhány kábelnek zárófüllel ellátott csatlakozói vannak, vagy csavarosak, melyeket ki kell engedni a kábel szétcsatlakoztatása előtt. A kábelek lecsatlakoztatásakor ügyeljen arra, hogy azok megfelelően álljanak, hogy a csatlakozótűk elhajlása elkerülhető legyen. A kábelek csatlakoztatásakor bizonyosodjon meg arról, hogy a portok és csatlakozók megfelelő irányban és helyzetben állnak-e. FIGYELMEZTETÉS: Nyomja be és vegye ki a médiakártya-olvasóban lévő kártyákat. Ajánlott szerszámok A jelen dokumentumban szereplő eljárások a következő szerszámokat igényelhetik: Csillagcsavarhúzó Műanyag pálca Csavarlista Komponens Rögzítve Csavartípus Mennyiség Csavar képe Alapburkolat Alapburkolat Alapburkolat Akkumulátor Csuklótámasz és billentyűzet szerkezet Csuklótámasz és billentyűzet szerkezet Csuklótámasz és billentyűzet szerkezet Csuklótámasz és billentyűzet szerkezet M2x2 nagy fejű 3 M2x4 2 M2,5x8 13 M2x3 4 12

13 Komponens Rögzítve Csavartípus Mennyiség Csavar képe Ventilátor Merevlemezmeghajtó kerete Hűtőbordaegys ég Csuklópántker etek Csuklópántker etek Csuklópánt (LCD-oldalon) I/O kártya Optikai meghajtó kerete Optikai meghajtó csatlakozója Panel Tápadapterport Csuklótámasz és billentyűzet szerkezet Merevlemezmeghajtó Merevlemezmeghajtó kerete Csuklótámasz és billentyűzet szerkezet Alaplap szerelvénye Kijelző hátlap és antenna szerkezet. Csuklótámasz és billentyűzet szerkezet Kijelző hátlap és antenna szerkezet. Csuklótámasz és billentyűzet szerkezet Optikai meghajtó Csuklótámasz és billentyűzet szerkezet Kijelző hátlap és antenna szerkezet. Csuklótámasz és billentyűzet szerkezet M2,5x5 1 M3x3 4 M2,5x5 3 M2x3 3 M2,5x4 8 M2,5x5 4 M2x3 2 M2,5x5 1 M2x3 2 M2x2 nagy fejű 2 M2x3 4 M2x3 1 13

14 Komponens Rögzítve Csavartípus Mennyiség Csavar képe Bekapcsológo mb-panel Alaplap szerelvénye Érintőpanel Érintőpad keret Vezeték nélküli kártya tartókerete Csuklótámasz és billentyűzet szerkezet Csuklótámasz és billentyűzet szerkezet Csuklótámasz és billentyűzet szerkezet Csuklótámasz és billentyűzet szerkezet Alaplap szerelvénye M2x3 1 M2x3 3 M2x2 4 M2x2 3 M2x3 1 14

15 Miután befejezte a munkát a számítógép belsejében FIGYELMEZTETÉS: Ha a számítógépben csavarok maradnak szabadon vagy nem megfelelően meghúzva, azzal a számítógép komoly sérülését okozhatja. 1 Helyezzen vissza minden csavart, és győződjön meg róla, hogy nem maradtak felhasználatlan csavarok a számítógép belsejében. 2 Mielőtt a számítógépet újra használatba veszi, csatlakoztasson minden eszközt, perifériát és kábelt, amelyet korábban lecsatlakoztatott. 3 Helyezze vissza a médiakártyákat, lemezeket és egyéb alkatrészeket, amelyeket a számítógépből a munka megkezdése előtt eltávolított. 4 Csatlakoztassa a számítógépét és minden hozzá csatolt eszközt elektromos aljzataikra. 5 Kapcsolja be a számítógépet. 15

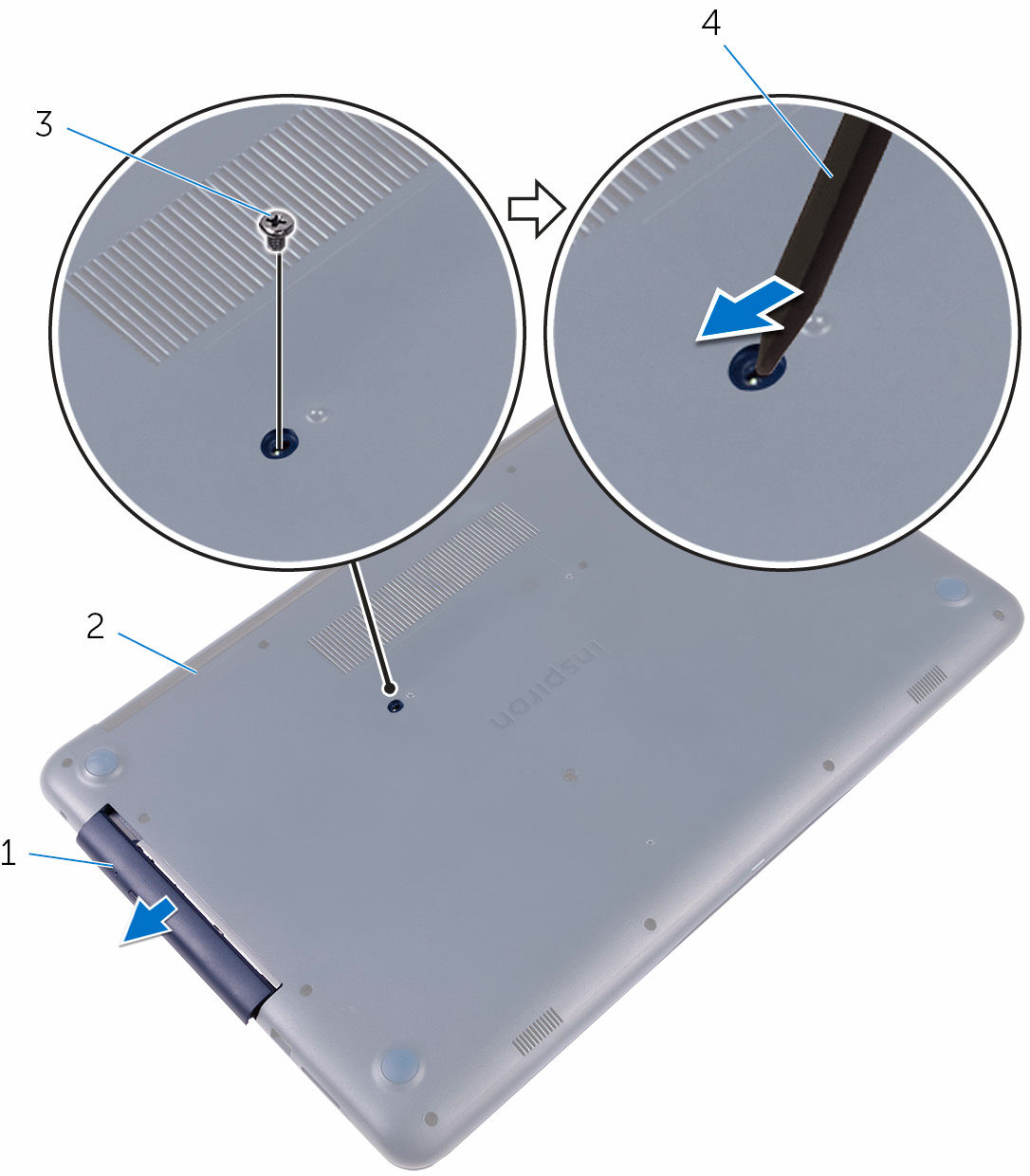

16 Az optikai meghajtó eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Művelet 1 Távolítsa el a csavart, amely az optikai meghajtó szerkezetet rögzíti a csuklótámasz és billentyűzet szerkezethez. 2 Egy műanyag tű használatával tolja át az optikai meghajtót a nyíláson, és válassza le az optikai meghajtó szerelvényt az optikai meghajtórekeszből. 16

17 3 Csúsztassa ki az optikai meghajtó szerelvényt a meghajtórekeszből. 1 optikai meghajtó szerkezet 2 csuklótámasz és billentyűzet szerkezet 3 M2x4 csavar 4 műanyag pálca 4 Távolítsa el az optikai meghajtót a meghajtókerethez rögzítő csavarokat. 17

18 5 Távolítsa el az optikai meghajtó tartókeretet. 1 optikai meghajtó 2 M2x3 csavarok (2 db) 3 az optikai meghajtó kerete 18

19 6 Óvatosan húzza le az optikai meghajtó előlapját az optikai meghajtóról. 1 az optikai meghajtó előlapja 2 optikai meghajtó 3 fülek (3 db) 19

20 Az optikai meghajtó visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Művelet 1 Illessze az optikai meghajtó előlapján található füleket az optikai meghajtón található nyílásokhoz, majd pattintsa az előlapot a helyére. 2 Igazítsa egymáshoz az optikai meghajtó keretének csavarhelyeit és az optikai meghajtó csavarhelyeit. 3 Helyezze vissza az optikai meghajtót a meghajtókerethez rögzítő csavarokat. 4 Csúsztassa vissza az optikai meghajtó szerkezetet az optikai meghajtó rekeszébe. 5 Illessze egymáshoz az optikai meghajtó keretének csavarhelyeit és az alapburkolat csavarhelyeit. 6 Helyezze vissza az optikai meghajtó szerkezetét az alap burkolathoz rögzítő csavarokat. 20

21 Az alapburkolat eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Előzetes tennivalók Távolítsa el az optikai meghajtót. 21

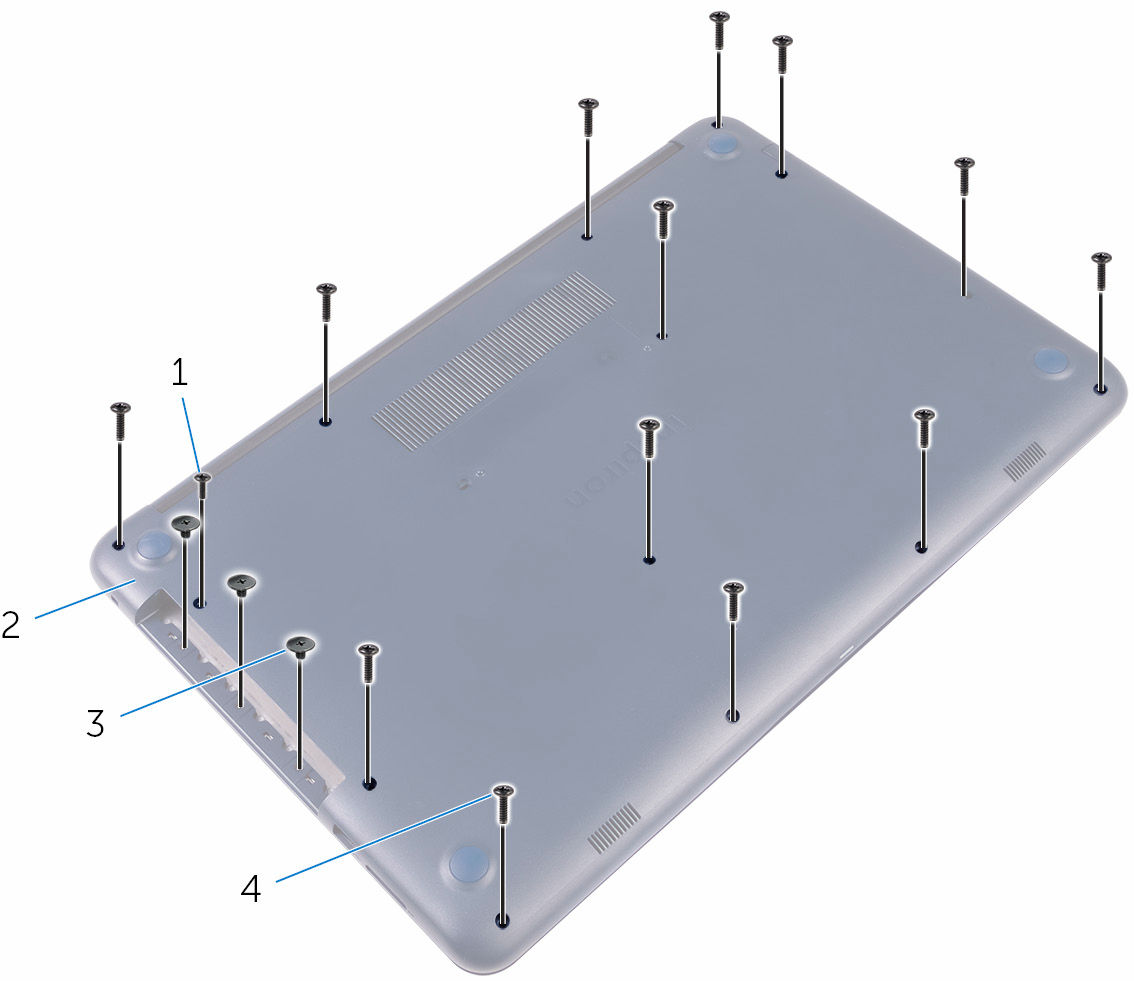

22 Művelet 1 Távolítsa el a csavarokat, amelyek az alapburkolatot rögzítik a csuklótámasz szerkezethez. 1 M2x4 csavar 2 alapburkolat 3 M2x2 csavarok (3 db) 4 M2.5 x 8 csavarok (13 db) 2 Egy műanyag pálca segítségével a bal felső sarknál kezdve fejtse le az alapburkolatot a számítógép alapjáról. 22

23 3 Az alapburkolatot megdöntve emelje le a csuklótámasz és billentyűzet szerkezetről. 1 alapburkolat 23

24 Az alap burkolat visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Művelet 1 Csúsztassa az alapburkolaton lévő füleket a csuklótámasz és a billentyűzet egységén található nyílásokba, majd pattintsa helyére az alapburkolatot. 2 Helyezze vissza a csavarokat, amelyek az alapburkolatot rögzítik a csuklótámasz és a billentyűzet egységéhez. Utólagos tennivalók Helyezze vissza az optikai meghajtót. 24

25 Az akkumulátor eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Előzetes tennivalók 1 Távolítsa el az optikai meghajtót. 2 Távolítsa el az alapburkolatot. Művelet 1 Távolítsa el az akkumulátort a kéztámasz és billentyűzet szerelvényhez rögzítő csavarokat. 2 Csatlakoztassa le az akkumulátor kábelét az alaplapról. 25

26 3 Emelje ki az akkumulátort a kéztámasz és billentyűzet szerelvényből. 1 akkumulátorkábel 2 M2x3 csavarok (4 db) 3 csuklótámasz és billentyűzet szerkezet 4 akkumulátor 26

27 Az akkumulátor visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Művelet 1 Illessze egymáshoz az akkumulátor csavarhelyeit és a csuklótámasz és billentyűzet szerkezeten lévő csavarhelyeket. 2 Csavarja vissza az akkumulátort a kéztámasz és billentyűzet szerelvényhez rögzítő csavarokat. 3 Csatlakoztassa az akkumulátor kábelét az alaplapra. Utólagos tennivalók 1 Helyezze vissza az alapburkolatot. 2 Helyezze vissza az optikai meghajtót. 27

28 A merevlemez-meghajtó eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. FIGYELMEZTETÉS: A merevlemez-meghajtók törékenyek. Óvatosan járjon el, amikor a merevlemez-meghajtót kezeli. FIGYELMEZTETÉS: Az adatvesztés megelőzése érdekében ne távolítsa el a merevlemez-meghajtót, ha a számítógép bekapcsolt vagy alvó állapotban van. Előzetes tennivalók 1 Távolítsa el az optikai meghajtót. 2 Távolítsa el az alapburkolatot. 3 Távolítsa el az akkumulátort. Művelet 1 Emelje fel a reteszt, és válassza le a merevlemez-meghajtó kábelét az alaplapról. 2 Távolítsa el a csavarokat, amelyek a merevlemez-meghajtó szerkezetet a csuklótámasz szerkezethez rögzítik. 28

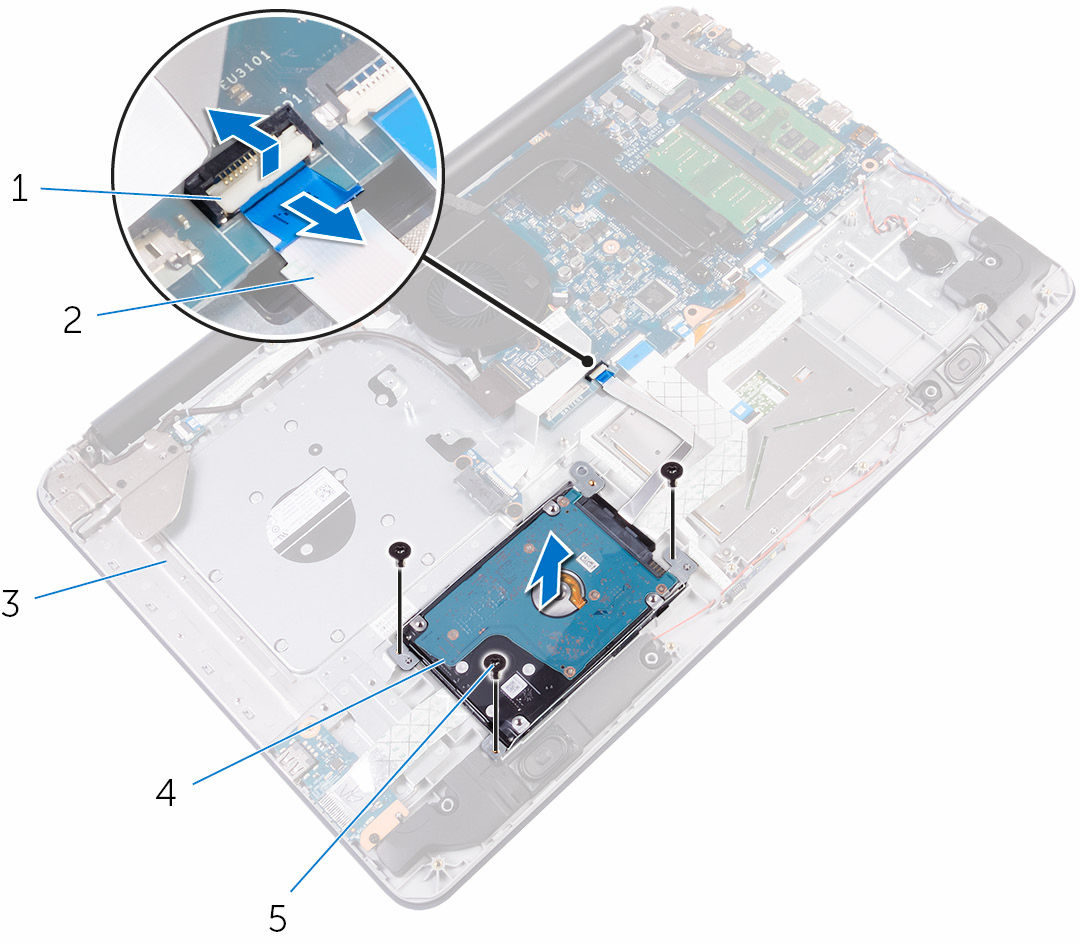

29 3 A merevlemez-meghajtó szerkezetet emelje le a csuklótámasz és billentyűzet szerkezetről. 1 retesz 2 merevlemez-meghajtó kábele 3 csuklótámasz és billentyűzet szerkezet 5 M2,5x5 csavarok (3 db) 4 merevlemez-meghajtó szerkezet 4 Távolítsa el a csavarokat, amelyek a merevlemez-meghajtó keretet a merevlemez-meghajtóra rögzítik. 29

30 5 Emelje le a merevlemezt a merevlemez-meghajtó keretéről. 1 merevlemez-meghajtó 2 merevlemez-meghajtó kerete 3 M3x3 csavarok (4 db) 6 A csatlakoztatót csatlakoztassa le a merevlemez-meghajtóról. 1 csatlakoztató 2 merevlemez-meghajtó 30

31 A merevlemez-meghajtó visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. FIGYELMEZTETÉS: A merevlemez-meghajtók törékenyek. Óvatosan járjon el, amikor a merevlemez-meghajtót kezeli. Művelet 1 Csatlakoztassa a csatlakoztatót a merevlemez-meghajtóhoz. 2 Illessze egymáshoz a merevlemez-meghajtó keret csavarhelyeit és a merevlemez-meghajtón lévő csavarhelyeket. 3 Helyezze vissza a csavarokat, amelyek a merevlemez-keretet a merevlemezhez rögzítik. 4 A merevlemez-meghajtó szerkezetet helyezze a csuklótámasz és billentyűzet szerkezetre, és a merevlemez-meghajtó csavarhelyeit illessze a csuklótámasz és billentyűzet szerkezet csavarhelyeihez. 5 Helyezze vissza a csavarokat, amelyek a merevlemez-meghajtó szerkezetet a csuklótámasz szerkezethez rögzítik. 6 Csúsztassa a merevlemez-meghajtó kábelét az alaplapon lévő csatlakozóba, és zárja a reteszt a kábel rögzítéséhez. Utólagos tennivalók 1 Helyezze vissza az akkumulátort. 2 Helyezze vissza az alapburkolatot. 3 Helyezze vissza az optikai meghajtót. 31

32 A memória modulok eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Előzetes tennivalók 1 Távolítsa el az optikai meghajtót. 2 Távolítsa el az alapburkolatot. 3 Távolítsa el az akkumulátort. Művelet 1 Ujjbeggyel húzza szét a rögzítő kapcsokat a memóriamodul csatlakozó mindkét végén úgy, hogy a memóriamodul kiugorjon. 32

33 2 Húzza ki és vegye ki a memóriamodult a memóriamodul foglalatból. 1 memóriamodul 2 rögzítőkapcsok (2) 3 memóriamodul foglalat 33

34 A memória modulok visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Művelet 1 Illessze a memóriamodulon lévő bemetszést a memóriamodul foglalatában található fülhöz. 34

35 2 Megdöntve határozottan csúsztassa a memóriamodult a csatlakozóba, és nyomja le a memóriamodult, hogy a helyére pattanjon. MEGJEGYZÉS: Ha nem hall kattanást, távolítsa el a memóriamodult, és helyezze be újra. 1 memóriamodul 2 memóriamodul foglalat 3 bemetszés 4 fül 35

36 Utólagos tennivalók 1 Helyezze vissza az akkumulátort. 2 Helyezze vissza az alapburkolatot. 3 Helyezze vissza az optikai meghajtót. 36

37 A vezeték nélküli kártya eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Előzetes tennivalók 1 Távolítsa el az optikai meghajtót. 2 Távolítsa el az alapburkolatot. 3 Távolítsa el az akkumulátort. Művelet 1 Távolítsa el a csavart, amely a vezeték nélküli kártya foglalatát és a vezeték nélküli kártyát rögzíti az alaplaphoz. 2 A vezeték nélküli kártyát megdöntve emelje meg. 3 A vezeték nélküli kártya foglalatot csúsztassa ki a vezeték nélküli kártyából. 4 Válassza le az antennakábeleket a vezeték nélküli kártyáról. 37

38 5 Csúsztassa ki a vezeték nélküli kártyát az alaplapon lévő vezeték nélküli kártya nyílásból. 1 M2x3 csavar 2 vezeték nélküli kártya foglalat 3 antennakábelek (2) 4 vezeték nélküli kártya 5 vezeték nélküli kártya nyílás 38

39 A vezeték nélküli kártya visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Művelet FIGYELMEZTETÉS: A vezeték nélküli kártya sérülésének elkerülése érdekében ne helyezzen kábelt alá. 1 Igazítsa össze a vezeték nélküli kártyán lévő rovátkát a vezeték nélküli kártya foglalatán lévő füllel, majd csúsztassa be a kártyát a foglalatba. 2 Helyezze egy vonalba a vezeték nélküli kártyán található csavarnyílást és az alaplap lyukait. 3 Csatlakoztassa az antennakábeleket a vezeték nélküli kártyához. A következő táblázat tartalmazza a számítógép által támogatott vezeték nélküli kártyák antennakábeleinek színkódját. A vezeték nélküli kártya csatlakozói Fő (fehér háromszög) Kisegítő (fekete háromszög) Antennakábel szín fehér fekete 4 Illessze a vezeték nélküli kártya tartókeretének csavarfuratait a vezeték nélküli kártya és az alaplap csavarfurataihoz. 39

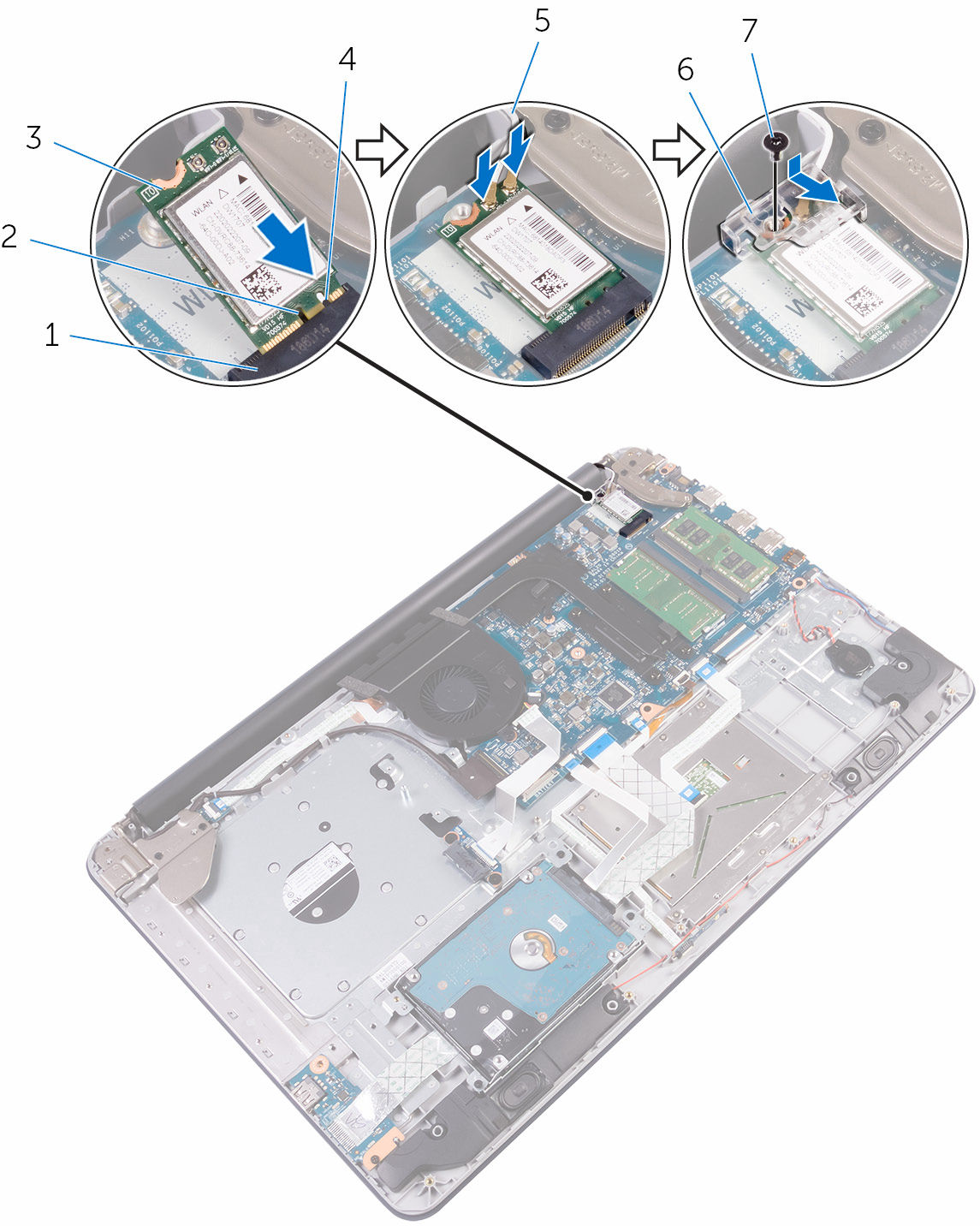

40 5 Helyezze vissza a csavart, amely a vezeték nélküli kártya foglalatát és a vezeték nélküli kártyát rögzíti az alaplaphoz. 1 vezeték nélküli kártya nyílás 2 bemetszés 3 vezeték nélküli kártya 4 fül 5 antennakábelek 6 vezeték nélküli kártya foglalat 7 M2x3 csavar 40

41 Utólagos tennivalók 1 Helyezze vissza az akkumulátort. 2 Helyezze vissza az alapburkolatot. 3 Helyezze vissza az optikai meghajtót. 41

42 A gombelem eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. FIGYELMEZTETÉS: A gombelemek eltávolítása a BIOS-t alapértelmezett beállításra állítja vissza. Javasoljuk, hogy jegyezze fel a BIOS beállításait a gombelem eltávolítása előtt. Előzetes tennivalók 1 Távolítsa el az optikai meghajtót. 2 Távolítsa el az alapburkolatot. 3 Távolítsa el az akkumulátort. Művelet 1 Válassza le a gombelem kábelét az alaplapról. 42

43 2 Fejtse fel a gombelemet a csuklótámasz és billentyűzet szerkezetről. 1 gombelem kábele 2 gombelem 3 csuklótámasz és billentyűzet szerkezet 43

44 A gombelem visszahelyezése. VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Művelet 1 Illessze a gombelemet a csuklótámasz és billentyűzet egységbe. 2 Csatlakoztassa a gombelem kábelét az alaplapra. Utólagos tennivalók 1 Helyezze vissza az akkumulátort. 2 Helyezze vissza az alapburkolatot. 3 Helyezze vissza az optikai meghajtót. 44

45 Az érintőpanel eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Előzetes tennivalók 1 Távolítsa el az optikai meghajtót. 2 Távolítsa el az alapburkolatot. 3 Távolítsa el az akkumulátort. Művelet 1 Nyissa ki a reteszeket, és csatlakoztassa le a merevlemez-meghajtó kábelét és az I/O kártya kábelét az alaplapról. 45

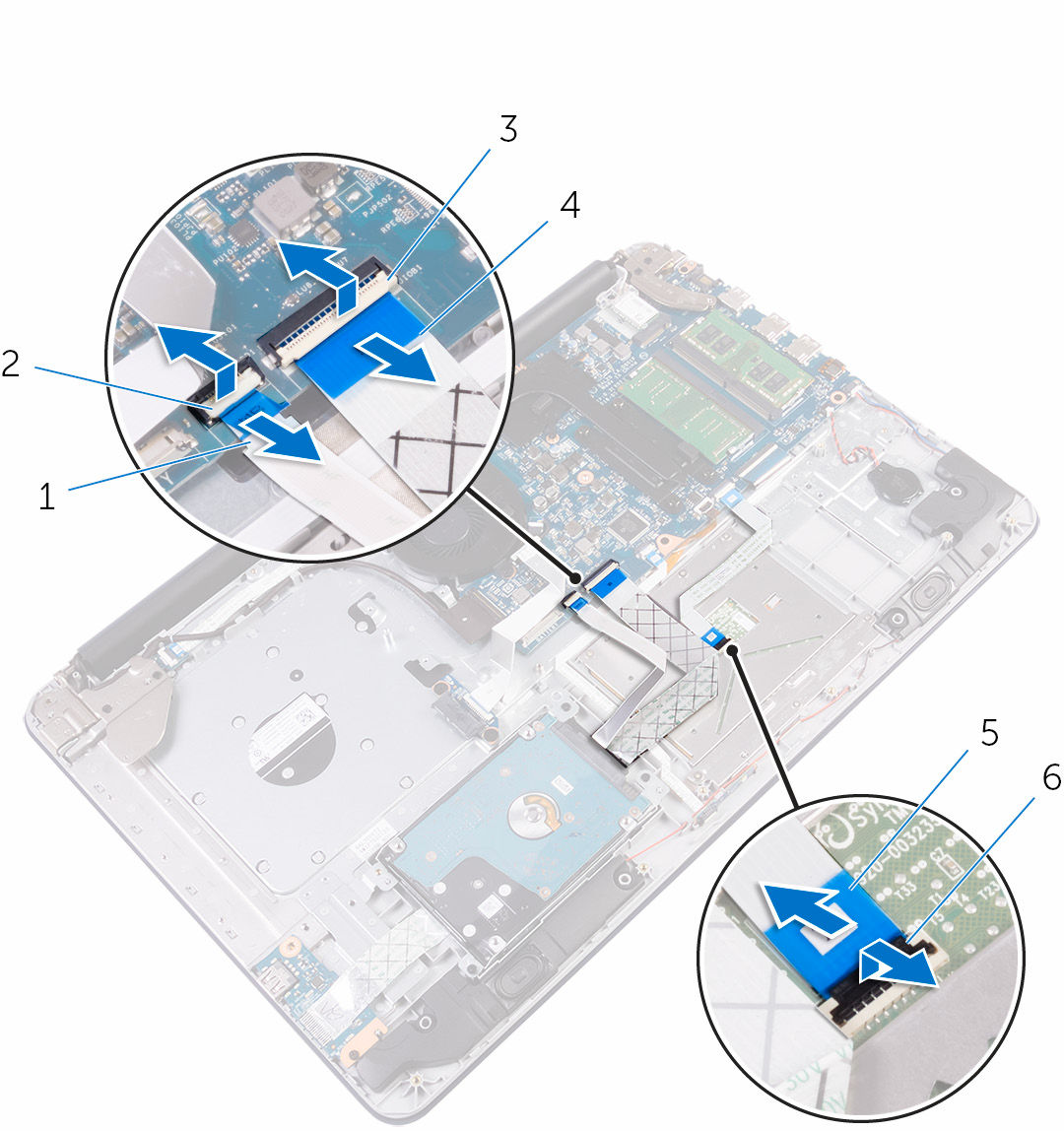

46 2 Nyissa ki a reteszt, és csatlakoztassa le az érintőpad kábelét. 1 merevlemez-meghajtó kábele 2 retesz 3 retesz 4 I/O kártya kábele 5 érintőpad kábele 6 retesz 3 Távolítsa el az érintőpad keretét a csuklótámasz és billentyűzet szerkezethez rögzítő csavarokat. 4 Távolítsa el az érintőpadot a csuklótámasz és billentyűzet szerkezethez rögzítő csavarokat. 5 Óvatosan fejtse le és emelje le az érintőpadot a csuklótámasz és billentyűzet szerkezetről. 46

47 6 1 M2x2 csavarok (4 db) 2 M2x2 csavarok (3 db) 3 érintőpad keret 4 csuklótámasz és billentyűzet szerkezet 5 érintőpanel 6 szalag 47

48 Az érintőpanel visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Művelet MEGJEGYZÉS: Az érintőpanelt igazítsa a csuklótámasz és billentyűzet szerelvényén lévő vezetőkbe úgy, hogy az érintőpanel két oldalán lévő rések egyenlők legyenek. 1 Ragassza fel az érintőpanel keretét a csuklótámasz és billentyűzet szerelvényhez rögzítő szalagot. 2 Illessze egymáshoz az érintőpanel csavarhelyeit és a csuklótámasz és billentyűzet szerkezeten lévő csavarhelyeket. 3 Csavarja vissza az érintőpanelt a csuklótámasz és billentyűzet szerelvényhez rögzítő csavarokat. 4 Igazítsa egymáshoz az érintőpanel tartókeretének csavarhelyeit és a csuklótámasz és a billentyűzet együttesén lévő csavarhelyeket. 5 Helyezze vissza az érintőpanel keretét a csuklótámasz és a billentyűzet szerelvényhez rögzítő csavarokat. 6 Csúsztassa az érintőpanel kábelét a csatlakozójába, és zárja a reteszt a kábel rögzítéséhez. 7 Csúsztassa a merevlemez-meghajtó és az I/O kártya kábelét az alaplapon lévő csatlakozóikba, majd zárja le a csatlakozó reteszeit a kábelek rögzítéséhez. 48

49 Utólagos tennivalók 1 Helyezze vissza az akkumulátort. 2 Helyezze vissza az alapburkolatot. 3 Helyezze vissza az optikai meghajtót. 49

50 A hangszórók eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Előzetes tennivalók 1 Távolítsa el az optikai meghajtót. 2 Távolítsa el az alapburkolatot. 3 Távolítsa el az akkumulátort. Művelet 1 Csatlakoztassa le a hangszóró kábelét az alaplapról. 2 Jegyezze fel a hangszóró kábel elvezetését a csuklótámasz és billentyűzet szerkezeten, és a kábelt oldja ki a kábelvezetőkből. 50

51 3 A hangszórókat a kábellel együtt emelje ki a csuklótámasz és billentyűzet szerkezetből. 1 hangszóró-kábel 2 hangszórók (2 db) 3 csuklótámasz és billentyűzet szerkezet 4 kábelvezetők 51

52 A hangszórók visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Művelet 1 Az illesztési jelek segítségével a hangszórókat helyezze a csuklótámasz és billentyűzet szerkezetre. 2 Vezesse át a hangszóró kábelét a csuklótámasz szerkezeten lévő kábelvezetőkön. 3 Csatlakoztassa a hangszóró kábelét az alaplapra. Utólagos tennivalók 1 Helyezze vissza az akkumulátort. 2 Helyezze vissza az alapburkolatot. 3 Helyezze vissza az optikai meghajtót. 52

53 Az I/O panel eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Előzetes tennivalók 1 Távolítsa el az optikai meghajtót. 2 Távolítsa el az alapburkolatot. 3 Távolítsa el az akkumulátort. 4 Távolítsa el a merevlemez-meghajtót. Művelet 1 Emelje meg a reteszt, majd válassza le az I/O kártya kábelét az I/O kártyáról. 2 Fejtse le az I/O panel kábelét a csuklótámasz és a billentyűzet szerkezetről. 3 Távolítsa el a csavart, amely az I/O kártyát a csuklótámasz szerkezethez rögzíti. 53

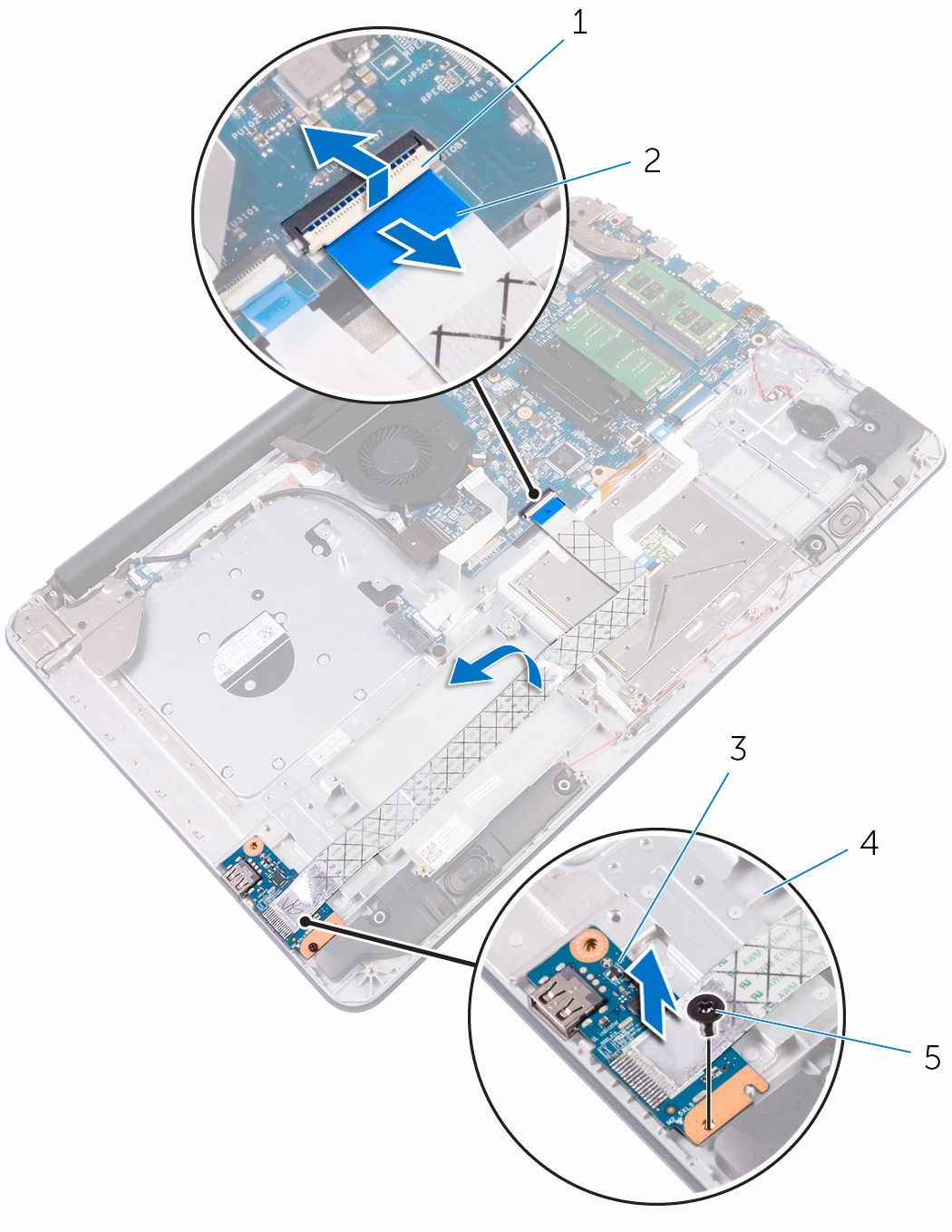

54 4 Emelje ki az I/O kártyát a csuklótámasz és billentyűzet szerelvényből. 1 retesz 2 I/O kártya kábele 3 I/O kártya 4 csuklótámasz és billentyűzet szerkezet 5 M2,5x5 csavar 54

55 Az I/O kártya visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Művelet 1 Az I/O kártya csavarlyukát illessze a csuklótámasz szerkezet csavarlyukához. 2 Szerelje vissza a csavart, amely az I/O kártyát a csuklótámasz szerkezethez rögzíti. 3 Ragassza az I/O kártya kábelét a csuklótámasz és a billentyűzet szerkezetre. 4 Az I/O kártya kábelét csatlakoztassa az I/O kártya alaplapon lévő csatlakozójára, és a kábel rögzítéséhez nyomja le a csatlakozóreteszt. Utólagos tennivalók 1 Helyezze vissza a merevlemezt. 2 Helyezze vissza az akkumulátort. 3 Helyezze vissza az alapburkolatot. 4 Helyezze vissza az optikai meghajtót. 55

56 Az állapotjelző fények paneljének eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Előzetes tennivalók 1 Távolítsa el az optikai meghajtót. 2 Távolítsa el az alapburkolatot. 3 Távolítsa el az akkumulátort. Művelet 1 Nyissa ki a reteszt, és csatlakoztassa le a merevlemez-meghajtó kábelét az alaplapról. 2 Nyissa ki a reteszt, és csatlakoztassa le az I/O kártya kábelét az alaplapról. 3 Csatlakoztassa le a hangszóró kábelét az alaplapról. 56

57 4 A hangszóró kábelét oldja ki a kábelvezetőkből, és a jobb oldali hangszórót emelje ki a csuklótámasz és billentyűzet szerkezetből. 1 merevlemez-meghajtó kábele 2 retesz 3 retesz 4 I/O kártya kábele 5 hangszóró-kábel 6 hangszóró 7 kábelvezetők 8 csuklótámasz és billentyűzet szerkezet 5 Nyissa ki a reteszt, és csatlakoztassa le az állapotjelző fény kábelét az alaplapról. 6 Válassza le az állapotjelző panel kábelét a csuklótámasz és a billentyűzet együtteséről. 57

58 7 Oldja ki az állapotjelző fény paneljét a csuklótámasz és a billentyűzet szerkezeten lévő fülből. 1 retesz 2 állapotjelző fények panelkábele 3 állapotkijelző kártya 4 fül 5 csuklótámasz és billentyűzet szerkezet 58

59 Az állapotjelző fények paneljének visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Művelet 1 Az állapotjelző panelt megdöntve helyezze a csuklótámasz és billentyűzet szerkezetre, és pattintsa a helyére. 2 Ragassza az állapotjelző fények paneljének kábelét a csuklótámasz és a billentyűzet együtteséhez. 3 Csúsztassa az állapotjelző panel kábelét az alaplapon lévő csatlakozóba, majd zárja le a reteszt a kábel rögzítéséhez. 4 A hangszóró kábelét vezesse el a kábelvezetőkben, és a jobb oldali hangszórót helyezze a csuklótámasz és billentyűzet szerkezetre. 5 Csatlakoztassa a hangszóró kábelét az alaplapi csatlakozóhoz. 6 Az I/O áramköri lap kábelét csúsztassa a rendszerkártyán lévő csatlakozóba, és a kábel rögzítéséhez nyomja le a reteszt. 7 Csúsztassa a merevlemez-meghajtó kábelét az alaplapon lévő csatlakozóba, és zárja a reteszt a kábel rögzítéséhez. Utólagos tennivalók 1 Helyezze vissza az akkumulátort. 2 Helyezze vissza az alapburkolatot. 3 Helyezze vissza az optikai meghajtót. 59

60 Az optikai meghajtó interposer eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Előzetes tennivalók 1 Távolítsa el az optikai meghajtót. 2 Távolítsa el az alapburkolatot. 3 Távolítsa el az akkumulátort. Művelet 1 Emelje meg a reteszt, és csatlakoztassa le az optikai meghajtó csatlakozópanel kábelét az optikai meghajtó panel csatlakozójáról. 2 Távolítsa el a csavarokat, amelyek az optikai meghajtó csatlakozópanelt a csuklótámasz és a billentyűzet szerkezethez rögzítik. 60

61 3 Az optikai meghajtó csatlakozópanelt emelje le a csuklótámasz és billentyűzet szerkezetről. 1 optikai meghajtó csatlakozókártya 2 M2x2 csavarok (2 db) 3 retesz 4 optikai meghajtó csatlakozópanel kábele 61

62 Az optikai meghajtó interposer visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Művelet 1 Az optikai meghajtó csatlakozópanelen lévő csavarlyukakat illessze a csuklótámasz és billentyűzet szerkezeten lévő csavarlyukakhoz. 2 Helyezze vissza a csavarokat, amelyek az optikai meghajtó csatlakozópanelt a csuklótámasz és billentyűzet szerkezethez rögzítik. 3 Nyomja le a reteszt annak érdekében, hogy az optikai meghajtó csatlakozópanel kábelét az optikai meghajtó csatlakozópaneljére csatlakoztassa. Utólagos tennivalók 1 Helyezze vissza az akkumulátort. 2 Helyezze vissza az alapburkolatot. 3 Helyezze vissza az optikai meghajtót. 62

63 A kijelzőszerkezet eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Előzetes tennivalók 1 Távolítsa el az optikai meghajtót. 2 Távolítsa el az alapburkolatot. 3 Távolítsa el az akkumulátort. 4 Távolítsa el a vezeték nélküli kártyát. Művelet 1 Emelje meg a reteszt, és a kijelzőkábelt csatlakoztassa le a csatlakozójáról. 2 Fejtse le a szalagot, amely a kijelzőkábelt a csuklótámasz és a billentyűzet szerkezetre rögzíti. 3 Jegyezze fel a kijelző kábel elvezetését, és távolítsa el a kábelt a kábelvezetőkből. 63

64 4 Távolítsa el a csavarokat, amelyek a kijelző csuklópántokat a csuklótámasz és billentyűzet szerkezethez rögzítik. 1 retesz 2 kijelzőkábel 3 M2,5x5 csavarok (4 db) 4 kábelvezető 5 csuklótámasz és billentyűzet szerkezet 6 szalag 5 A kijelző csuklópántokat emelje le a csuklótámasz és billentyűzet szerkezetről. 64

65 6 Csúsztassa el és emelje le a csuklótámasz és billentyűzet szerkezetet. 1 csuklótámasz és billentyűzet szerkezet 2 kijelző csuklópántjai (2 db) 65

66 A kijelzőszerkezet visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Művelet 1 A csuklótámasz és billentyűzet szerkezetet csúsztassa a kijelző szerkezetbe. 2 Az illesztési jelek segítségével a kijelző csuklópántokat nyomja a csuklótámasz és billentyűzet szerkezetre. 3 A kijelző csuklópántjain lévő csavarlyukakat illessze a csuklótámasz szerkezeten lévő csavarlyukakhoz. 4 Helyezze vissza a csavarokat, amelyek a kijelző csuklópántokat rögzítik a csuklótámasz és billentyűzet szerkezethez. 5 Vezesse át a kijelző kábelét a csuklótámasz és billentyűzet szerkezeten lévő kábelvezetőn. 6 Ragassza fel a szalagot, amely a kijelzőkábelt a csuklótámasz és a billentyűzet szerkezetre rögzíti. 7 Csúsztassa a kijelző kábelét az alaplapon lévő csatlakozóba, és zárja a reteszt a kábel rögzítéséhez. Utólagos tennivalók 1 Helyezze vissza a vezeték nélküli kártyát. 2 Helyezze vissza az akkumulátort. 3 Helyezze vissza az alapburkolatot. 66

67 4 Helyezze vissza az optikai meghajtót. 67

68 Az alaplap szerelvényének eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. MEGJEGYZÉS: Az Ön szervizcímkéje az alaplapon van. Meg kell adnia a szervizcímkét a rendszer beállításakor miután kicserélte az alaplapot. MEGJEGYZÉS: Az alaplap cseréje a BIOS-beállítási programban elvégzett minden módosítást törölni fog. A csere után ezeket a módosításokat újra el kell végezni. MEGJEGYZÉS: A kábelek alaplapról történő eltávolítása előtt jegyezze fel a csatlakozók helyét, hogy az alaplap visszaszerelésekor azokat megfelelően vissza tudja csatlakoztatni. Előzetes tennivalók 1 Távolítsa el az optikai meghajtót. 2 Távolítsa el az alapburkolatot. 3 Távolítsa el az akkumulátort. 4 Távolítsa el a vezeték nélküli kártyát. 5 Távolítsa el a memóriamodulokat. 6 Távolítsa el a kijelző szerkezetet. 68

69 Művelet 1 Emelje fel a csatlakozók reteszeit, és csatlakoztassa le az optikai meghajtó csatlakozópanelének, valamint az állapotjelző fények panelének kábelét az alaplapról. 69

70 2 Emelje fel a csatlakozó reteszeket, és csatlakoztassa le a merevlemezmeghajtó kábelét és az I/O kártya kábelét az alaplapról. 1 retesz 2 optikai meghajtó csatlakozópanel kábele 3 retesz 4 retesz 5 állapotjelző fények panelkábele 7 merevlemez-meghajtó kábele 6 I/O kártya kábele 8 retesz 3 Emelje fel a csatlakozóreteszeket, és csatlakoztassa le az érintőpanel kábelét az alaplapról. 70

71 4 Emelje fel a csatlakozóreteszt, és válassza le a billentyűzet kábelét az alaplapról. 5 Csatlakoztassa le a gombelem kábelét és a hangszóró kábelét az alaplapról. 1 érintőpanel kábel 2 retesz 3 alaplap 4 retesz 5 billentyűzetkábel 6 hangszóró-kábel 7 gombelem kábele 6 Távolítsa el a csavarokat, amelyek az alaplap szerelvényét a csuklótámasz és a billentyűzet szerelvényéhez rögzítik. 7 Óvatosan emelje le az alaplap szerelvényét a belső peremről, és emelje ki az alaplap szerelvényét a csuklótámasz és a billentyűzet szerelvényéből. 71

72 8 Fordítsa fel az alaplap szerelvényét. 1 M2x3 csavar (3) 2 alaplap 3 csuklótámasz és billentyűzet szerkezet 9 Válassza le a tápadapter port kábelét az alaplapról. 4 M2.5x5 csavar (1) 10 Emelje fel a reteszt, és válassza le a bekapcsológomb kábelét az alaplapról. 72

73 11 Válassza le a tápkapcsoló kábelét a hűtőborda-szerelvény hátuljáról. 1 alaplap 2 hűtőborda szerkezet 3 retesz 4 bekapcsológomb kábel 5 tápadapter port kábele 12 Távolítsa el a hűtőborda szerkezetet. 73

74 Az alaplap visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. MEGJEGYZÉS: Az Ön szervizcímkéje az alaplapon van. Meg kell adnia a szervizcímkét a rendszer beállításakor miután kicserélte az alaplapot. MEGJEGYZÉS: Az alaplap cseréje a BIOS-beállítási programban elvégzett minden módosítást törölni fog. A csere után ezeket a módosításokat újra el kell végezni. Művelet FIGYELMEZTETÉS: Az alaplap sérüléseinek elkerülése érdekében gondoskodjon arról, hogy ne kerüljön alá kábel. 1 Helyezze vissza a hűtőborda szerkezetet. 2 Csatlakoztassa a tápadapter port kábelét az alaplapra. 3 Csúsztassa a bekapcsológomb kábelét az alaplapon lévő csatlakozóba, és nyomja le a csatlakozóreteszt a kábel rögzítéséhez. 4 Fordítsa fel az alaplap szerelvényét. 5 Csúsztassa az alaplap szerelvényén lévő portokat a csuklótámasz és billentyűzet szerelvényén lévő foglalatokba. 6 Az alaplap szerelvényén lévő csavarlyukakat illessze a csuklótámasz és billentyűzet szerelvényén lévő csavarlyukakhoz. 7 Helyezze vissza a csavarokat, amelyek az alaplap szerelvényét rögzítik a csuklótámasz és billentyűzet szerelvényéhez. 8 Csatlakoztassa a gombelem kábelét és a hangszóró kábelét az alaplapra. 74

75 9 A billentyűzet, az érintőpanel, a merevlemez-meghajtó, az I/O-kártya és az optikai meghajtó csatlakozópanelének kábeleit csúsztassa a megfelelő csatlakozókba, és a kábelek rögzítéséhez nyomja le a reteszeket. Utólagos tennivalók 1 Helyezze vissza a kijelzőegységet. 2 Helyezze vissza a memóriamodulokat. 3 Helyezze vissza a vezeték nélküli kártyát. 4 Helyezze vissza az akkumulátort. 5 Helyezze vissza az alapburkolatot. 6 Helyezze vissza az optikai meghajtót. 75

76 A hűtőborda szerelvény eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. VIGYÁZAT: A hűtőbordák normál működés közben felforrósodhatnak. Adjon nekik elegendő időt lehűlni, mielőtt hozzájuk ér. FIGYELMEZTETÉS: A processzor maximális hűtése érdekében ne érintse meg a hűtőborda hőátadó területeit. A kezén található olajok csökkenthetik a hővezető paszta hőleadó képességét. Előzetes tennivalók 1 Távolítsa el az optikai meghajtót. 2 Távolítsa el az alapburkolatot. 3 Távolítsa el az akkumulátort. 4 Távolítsa el az alaplap szerelvényét. Művelet MEGJEGYZÉS: Helyezze a kijelzőpanelt egy tiszta, lapos felületre. 1 Csatlakoztassa le a ventilátor kábelét az alaplapról. 2 Egymás után, a hűtőbordán jelölt sorrendben lazítsa meg az elveszíthetetlen csavarokat, amelyek a hűtőborda szerkezetet az alaplaphoz rögzítik. 3 Távolítsa el a hűtőbordát az alaplaphoz rögzítő csavarokat. 76

77 4 Emelje le a hűtőborda szerkezetet az alaplapról. 1 hűtőborda szerkezet 2 M2x3 csavar (3) 3 alaplap 4 elveszíthetetlen csavarok (4) 5 ventilátorkábel 77

78 A hűtőborda szerelvény visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. FIGYELMEZTETÉS: A hűtőborda nem megfelelő elhelyezése az alaplap és a processzor sérülését okozhatja. MEGJEGYZÉS: Az eredeti hővezető paszta újra használható, ha az eredeti alaplapot és ventilátort újra egyben szereli be. Ha az alaplapot vagy a ventilátort kicseréli, használja a készletben levő hővezető lapot a hővezetés biztosításához. Művelet 1 Illessze a hűtőborda szerkezeten lévő csavarlyukakat az alaplapon található csavarlyukakhoz. 2 Helyezze vissza a hűtőbordát az alaplaphoz rögzítő csavarokat. 3 Egymás után a hűtőbordán jelölt sorrendben, húzza meg az elveszíthetetlen csavarokat, amelyek a hűtőborda szerkezetet az alaplaphoz rögzítik. 4 Csatlakoztassa a ventilátor kábelét az alaplapra. Utólagos tennivalók 1 Helyezze vissza az alaplap szerelvényét. 2 Helyezze vissza az akkumulátort. 3 Helyezze vissza az alapburkolatot. 4 Helyezze vissza az optikai meghajtót. 78

79 A bekapcsológomb panel eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Előzetes tennivalók 1 Távolítsa el az optikai meghajtót. 2 Távolítsa el az alapburkolatot. 3 Távolítsa el az akkumulátort. 4 Távolítsa el a kijelző szerkezetet. Művelet 1 Emelje meg a reteszt, és csatlakoztassa le a bekapcsológomb panel kábelét a csuklótámasz és billentyűzet szerkezetről. 2 Távolítsa el a csavart, amely a bekapcsológomb panelt a csuklótámasz és billentyűzet szerkezethez rögzíti. 3 Fejtse le a szalagot, amely a bekapcsológomb panelt a csuklótámasz és a billentyűzet szerkezetre rögzíti. 79

80 4 A bekapcsológomb panelt emelje le a csuklótámasz és billentyűzet szerkezetről. 1 retesz 2 bekapcsológomb panel kábele 3 M2x3 csavar 4 szalag 5 bekapcsológomb panel 6 csuklótámasz és billentyűzet szerkezet 80

81 A bekapcsológomb-panel visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Művelet 1 A bekapcsológomb panelt helyezze a csuklótámasz és billentyűzet szerkezetre, és a bekapcsológomb panel csavarhelyeit illessze a csuklótámasz és billentyűzet szerkezet csavarhelyeihez. 2 Ragassza fel a szalagot, amely a bekapcsológomb panelt a csuklótámasz és billentyűzet szerkezethez rögzíti. 3 Helyezze vissza a csavart, amely a bekapcsológomb panelt a csuklótámasz és billentyűzet szerkezethez rögzíti. 4 Csúsztassa a bekapcsológomb kábelét az alaplapon lévő csatlakozóba, és zárja le a reteszt a kábel rögzítéséhez. Utólagos tennivalók 1 Helyezze vissza a kijelzőegységet. 2 Helyezze vissza az akkumulátort. 3 Helyezze vissza az alapburkolatot. 4 Helyezze vissza az optikai meghajtót. 81

82 A tápadapter port eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Előzetes tennivalók 1 Távolítsa el az optikai meghajtót. 2 Távolítsa el az alapburkolatot. 3 Távolítsa el az akkumulátort. 4 Távolítsa el a vezeték nélküli kártyát. 5 Távolítsa el a memóriamodulokat. 6 Távolítsa el a hűtőborda szerkezetet. 7 Távolítsa el az alaplap szerelvényét. Művelet 1 Jegyezze meg a tápadapter port kábelének elvezetési útvonalát, és távolítsa el a csuklótámasz és billentyűzet szerkezeten lévő kábelvezetőkből. 2 Távolítsa el a csavart, amely a tápadapter portot a csuklótámasz szerkezethez rögzíti. 82

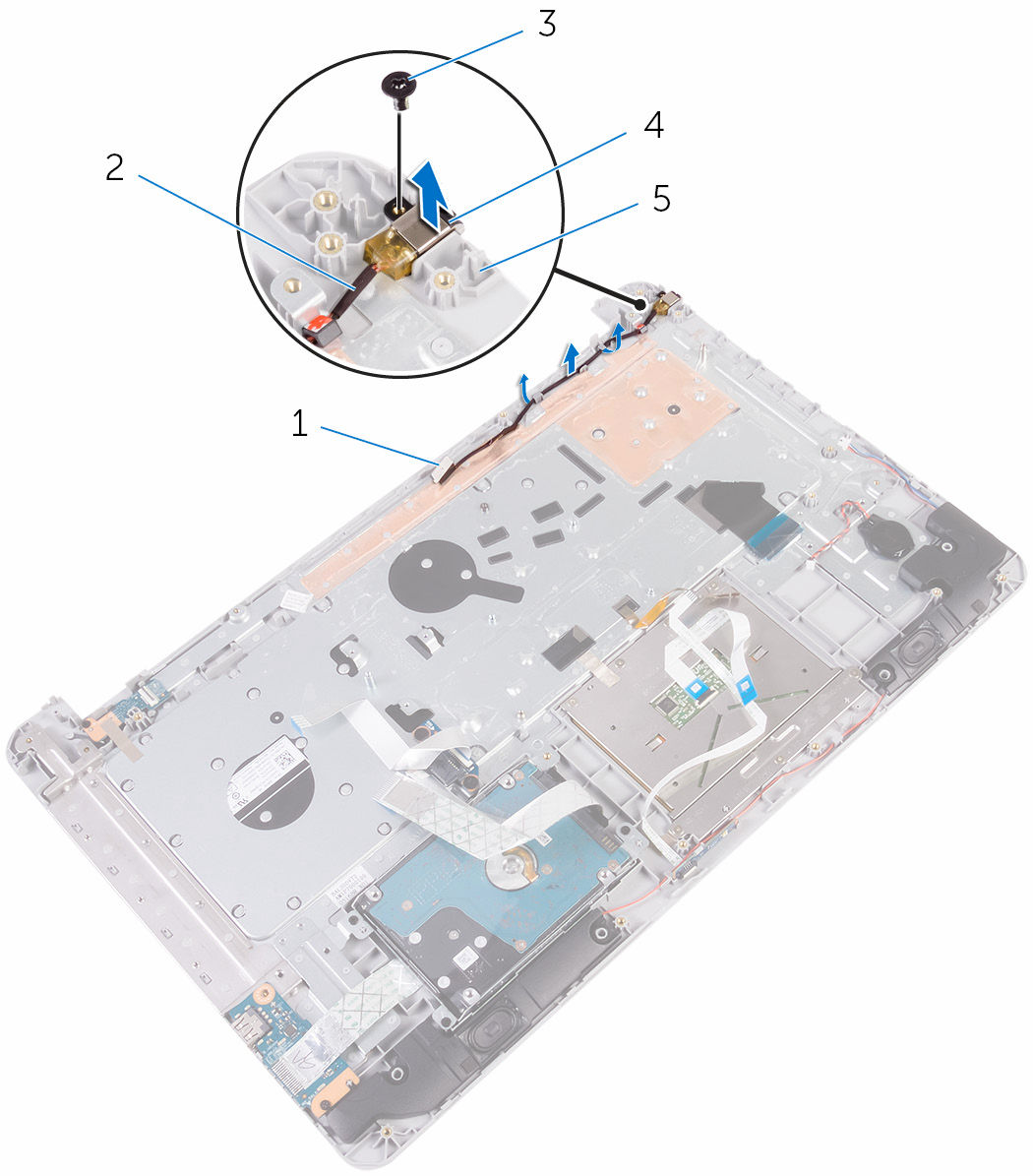

83 3 Emelje ki a tápadapter portot a kábelével együtt a csuklótámasz és a billentyűzet szerkezetből. 1 kábelvezető 2 tápadapter port kábele 3 M2x3 csavar 4 tápadapter port 5 csuklótámasz és billentyűzet szerkezet 83

84 A tápadapter port visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Művelet 1 Helyezze a tápadapter portot a csuklótámasz és billentyűzet szerkezeten lévő foglalatba. 2 Helyezze vissza a csavart, amely a tápadapter portot a csuklótámasz és billentyűzet szerkezethez rögzíti. 3 Vezesse át a tápadapter port kábelét a csuklótámasz és billentyűzet szerkezeten lévő kábelvezetőn. Utólagos tennivalók 1 Helyezze vissza az alaplap szerelvényét. 2 Helyezze vissza a hűtőborda szerkezetet. 3 Helyezze vissza a memóriamodulokat. 4 Helyezze vissza a vezeték nélküli kártyát. 5 Helyezze vissza az akkumulátort. 6 Helyezze vissza az alapburkolatot. 7 Helyezze vissza az optikai meghajtót. 84

85 A csuklótámasz és billentyűzet szerkezet eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Előzetes tennivalók 1 Távolítsa el az optikai meghajtót. 2 Távolítsa el az alapburkolatot. 3 Távolítsa el az akkumulátort. 4 Távolítsa el a vezeték nélküli kártyát. 5 Távolítsa el a memóriamodulokat. 6 Távolítsa el a merevlemez-meghajtót. 7 Távolítsa el az I/O kártyát. 8 Távolítsa el a hűtőborda szerkezetet. 9 Távolítsa el a kijelző szerkezetet. 10 Távolítsa el a tápadapter portot. 11 Távolítsa el a bekapcsológomb-panelt. 12 Távolítsa el a hangszórókat. 13 Távolítsa el az érintőpanelt. 14 Távolítsa el a gombelemet. 15 Távolítsa el az alaplap szerelvényét. 16 Távolítsa el az állapotjelző panelt. 17 Távolítsa el az optikai meghajtó tálcáját. 85

86 Művelet Az összes előzetes művelet elvégzése után csak a csuklótámasz és billentyűzet szerkezet marad. 1 csuklótámasz és billentyűzet szerkezet 86

87 A csuklótámasz és billentyűzet szerkezet visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Művelet Helyezze a csuklótámasz és billentyűzet szerkezetet egy sima felületre. Utólagos tennivalók 1 Helyezze vissza az optikai-meghajtó tálcát. 2 Helyezze vissza az állapotjelző panelt. 3 Helyezze vissza az alaplap szerelvényét. 4 Helyezze vissza a gombelemet. 5 Helyezze vissza az érintőpanelt. 6 Helyezze vissza a hangszórókat. 7 Helyezze vissza a bekapcsológomb-panelt. 8 Helyezze vissza a tápadapter portot. 9 Helyezze vissza a kijelzőegységet. 10 Helyezze vissza a hűtőborda szerkezetet. 11 Helyezze vissza az I/O kártyát. 12 Helyezze vissza a merevlemezt. 13 Helyezze vissza a memóriamodulokat. 87

88 14 Helyezze vissza a vezeték nélküli kártyát. 15 Helyezze vissza az akkumulátort. 16 Helyezze vissza az alapburkolatot. 17 Helyezze vissza az optikai meghajtót. 88

89 A kijelzőelőlap eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Előzetes tennivalók MEGJEGYZÉS: Ezek az utasítások csak a nem érintőképernyős kijelzővel rendelkező laptopok esetén érvényesek. 1 Távolítsa el az optikai meghajtót. 2 Távolítsa el az alapburkolatot. 3 Távolítsa el az akkumulátort. 4 Távolítsa el a vezeték nélküli kártyát. 5 Távolítsa el a kijelző szerkezetet. Művelet 1 Egy műanyag pálca segítségével, óvatosan fejtse ki a kijelzőelőlapot. 89

90 2 Távolítsa el a kijelzőelőlapot a kijelző hátlapjáról. 1 kijelzőelőlap 2 kijelző hátlap 3 műanyag pálca 90

91 A kijelzőelőlap visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Művelet MEGJEGYZÉS: Ezek az utasítások csak a nem érintőképernyős kijelzővel rendelkező laptopok esetén érvényesek. A kijelző előlapot illessze a kijelző hátlapra, majd óvatosan pattintsa a helyére. Utólagos tennivalók 1 Helyezze vissza a kijelzőegységet. 2 Helyezze vissza a vezeték nélküli kártyát. 3 Helyezze vissza az akkumulátort. 4 Helyezze vissza az alapburkolatot. 5 Helyezze vissza az optikai meghajtót. 91

92 A kijelzőpanel eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Előzetes tennivalók MEGJEGYZÉS: A jelen utasítások kizárólag azon laptopokra vonatkoznak, amelyek nem érintőképernyővel vannak felszerelve. 1 Távolítsa el az optikai meghajtót. 2 Távolítsa el az alapburkolatot. 3 Távolítsa el az akkumulátort. 4 Távolítsa el a vezeték nélküli kártyát. 5 Távolítsa el a kijelző szerkezetet. 6 Távolítsa el a kijelzőelőlapot. Művelet 1 Távolítsa el a csavarokat, amelyek a kijelzőpanelt a kijelző hátlapra rögzítik. 92

93 2 Óvatosan emelje fel és fordítsa meg a kijelzőpanelt. 1 kijelző hátlap 2 kijelzőpanel 3 M2x3 csavarok (4 db) 3 Óvatosan fejtse le a szalagot, majd emelje meg a reteszt és csatlakoztassa le a kijelzőkábelt a csatlakozójáról. 93

94 4 Emelje le a kijelzőpanelt a kijelzőhátlapról. 1 szalag 2 kijelzőkábel 3 retesz 4 kijelző hátlap 5 kijelzőpanel 94

95 A kijelzőpanel visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Művelet MEGJEGYZÉS: Ezek az utasítások csak a nem érintőképernyős kijelzővel rendelkező laptopok esetén érvényesek. 1 Csúsztassa a kijelző kábelét a kijelzőpanel kábelcsatlakozójába, és nyomja le a csatlakozóreteszt a kábel rögzítéséhez. 2 A szalagot ragassza fel a kijelzőpanel kábelének csatlakozójára. 3 A kijelzőpanelt óvatosan helyezze a kijelző hátlapjára, és a kijelzőpanel csavarlyukait illessze a kijelző hátlap csavarlyukaihoz. 4 Helyezze vissza a csavarokat, amelyek a kijelzőpanelt a kijelző hátlapra rögzítik. Utólagos tennivalók 1 Helyezze vissza a kijelzőelőlapot. 2 Helyezze vissza a kijelzőegységet. 3 Helyezze vissza a vezeték nélküli kártyát. 4 Helyezze vissza az akkumulátort. 5 Helyezze vissza az alapburkolatot. 6 Helyezze vissza az optikai meghajtót. 95

96 A kijelző sarokpántok eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Előzetes tennivalók MEGJEGYZÉS: A jelen utasítások kizárólag azon laptopokra vonatkoznak, amelyek nem érintőképernyővel vannak felszerelve. 1 Távolítsa el az optikai meghajtót. 2 Távolítsa el az alapburkolatot. 3 Távolítsa el az akkumulátort. 4 Távolítsa el a vezeték nélküli kártyát. 5 Távolítsa el a kijelző szerkezetet. 6 Távolítsa el a kijelzőelőlapot. 7 Távolítsa el a kijelzőpanelt. Művelet 1 Távolítsa el a csavarokat, amelyek a kijelző csuklópántokat a kijelzőpanelhez rögzítik. 96

97 2 Emelje ki a kijelző csuklópántokat a kijelzőpanelből. 1 M2x3 csavarok (2 db) 2 kijelző csuklópántjai (2 db) 3 M2,5x4 csavarok (8 db) 4 kijelzőpanel 97

98 A kijelző csuklópántok visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Művelet MEGJEGYZÉS: Ezek az utasítások csak a nem érintőképernyős kijelzővel rendelkező laptopok esetén érvényesek. 1 Állítsa egy vonalba a kijelzőreteszeken és a kijelzőpanelen található csavarnyílásokat. 2 Helyezze vissza a csavarokat, amelyek a kijelző csuklópántokat a kijelzőpanelhez rögzítik. Utólagos tennivalók 1 Helyezze vissza a kijelzőpanelt. 2 Helyezze vissza a kijelzőelőlapot. 3 Helyezze vissza a kijelzőegységet. 4 Helyezze vissza a vezeték nélküli kártyát. 5 Helyezze vissza az akkumulátort. 6 Helyezze vissza az alapburkolatot. 7 Helyezze vissza az optikai meghajtót. 98

99 A kamera eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Előzetes tennivalók MEGJEGYZÉS: A jelen utasítások kizárólag azon laptopokra vonatkoznak, amelyek nem érintőképernyővel vannak felszerelve. 1 Távolítsa el az optikai meghajtót. 2 Távolítsa el az alapburkolatot. 3 Távolítsa el az akkumulátort. 4 Távolítsa el a vezeték nélküli kártyát. 5 Távolítsa el a kijelző szerkezetet. 6 Távolítsa el a kijelzőelőlapot. Művelet 1 Válassza le a kamerakábelt a kameramodulról. 99

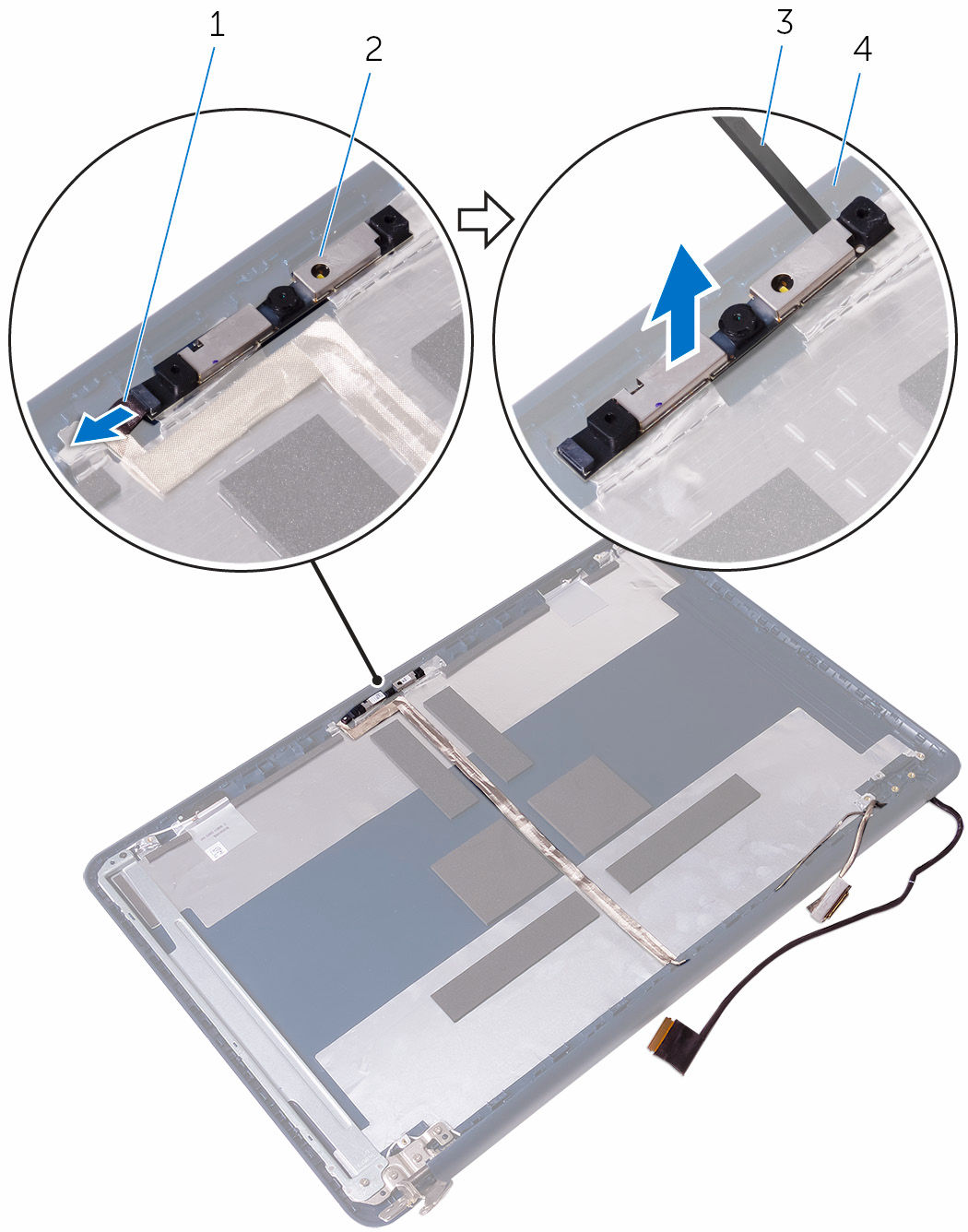

100 2 Egy műanyag pálca használatával óvatosan feszítse le a kamerát a kijelző hátlapjáról. 1 kamerakábel 2 kamera 3 műanyag pálca 4 kijelző hátlap 100

101 A kamera visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Művelet MEGJEGYZÉS: Ezek az utasítások csak a nem érintőképernyős kijelzővel rendelkező laptopok esetén érvényesek. 1 A beállítószár segítségével, ragassza a kamerát a kijelző hátulsó burkolatára. 2 Csatlakoztassa a kamera kábelét a kamera csatlakozóra Utólagos tennivalók 1 Helyezze vissza a kijelzőelőlapot. 2 Helyezze vissza a kijelzőegységet. 3 Helyezze vissza a vezeték nélküli kártyát. 4 Helyezze vissza az akkumulátort. 5 Helyezze vissza az alapburkolatot. 6 Helyezze vissza az optikai meghajtót. 101

102 A kijelzőkábel eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Előzetes tennivalók MEGJEGYZÉS: Ez a fejezet csak a nem érintőképernyős laptopokra vonatkozik. 1 Távolítsa el az optikai meghajtót. 2 Távolítsa el az alapburkolatot. 3 Távolítsa el az akkumulátort. 4 Távolítsa el a vezeték nélküli kártyát. 5 Távolítsa el a kijelző szerkezetet. 6 Távolítsa el a kijelzőelőlapot. 7 Távolítsa el a kijelzőpanelt. Művelet 1 Távolítsa el a csavarokat, amelyek a jobb oldali kijelző csuklópántokat a kijelzőpanelhez rögzítik. 102

103 2 Emelje ki a kijelző csuklópántokat a kijelzőpanelből. 1 M2x3 csavar 2 kijelző csuklópánt 3 M2,5x4 csavarok (4 db) 4 kijelző hátlap 3 Válassza le a kamerakábelt a kameramodulról. 4 Fejtse le a kamera kábelét a kijelző hátlapról. 103

104 5 Jegyezze fel a kábel elvezetésének útvonalát, és távolítsa el a kijelzőkábelt a számítógép alapján lévő kábelvezetőkből. 1 kamera 2 kamerakábel 3 kábelvezetők 4 kijelző hátlap 104

105 A kijelzőkábel visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Művelet 1 Vezesse át a kijelzőkábelt a kijelző hátlapjának kábelvezetőin. 2 Rögzítse a kamera kábelét a kijelző hátlapjához. 3 Csatlakoztassa a kamera kábelét a kameramodulhoz. 4 Illessze a jobb oldali kijelző csuklópántok csavarlyukait a kijelzőpanelen lévő csavarlyukakhoz. 5 Helyezze vissza a csavarokat, amelyek a kijelző csuklópántokat a kijelzőpanelhez rögzítik. Utólagos tennivalók 1 Helyezze vissza a kijelzőpanelt. 2 Helyezze vissza a kijelzőelőlapot. 3 Helyezze vissza a kijelzőegységet. 4 Helyezze vissza a vezeték nélküli kártyát. 5 Helyezze vissza az akkumulátort. 6 Helyezze vissza az alapburkolatot. 7 Helyezze vissza az optikai meghajtót. 105

106 A kijelző hátlap és az antenna szerelvény eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Előzetes tennivalók MEGJEGYZÉS: A jelen utasítások kizárólag azon laptopokra vonatkoznak, melyek nem érintőképernyővel vannak felszerelve. 1 Távolítsa el az optikai meghajtót. 2 Távolítsa el az alapburkolatot. 3 Távolítsa el az akkumulátort. 4 Távolítsa el a vezeték nélküli kártyát. 5 Távolítsa el a kijelző szerkezetet. 6 Távolítsa el a kijelzőelőlapot. 7 Távolítsa el a kijelzőpanelt. 8 Távolítsa el a kijelző forgópántjait. 9 Távolítsa el a kamerát. 10 Távolítsa el a kijelzőkábelt. Művelet A lépések végrehajtása után csak a kijelző hátlap és antenna szerkezet marad. 106

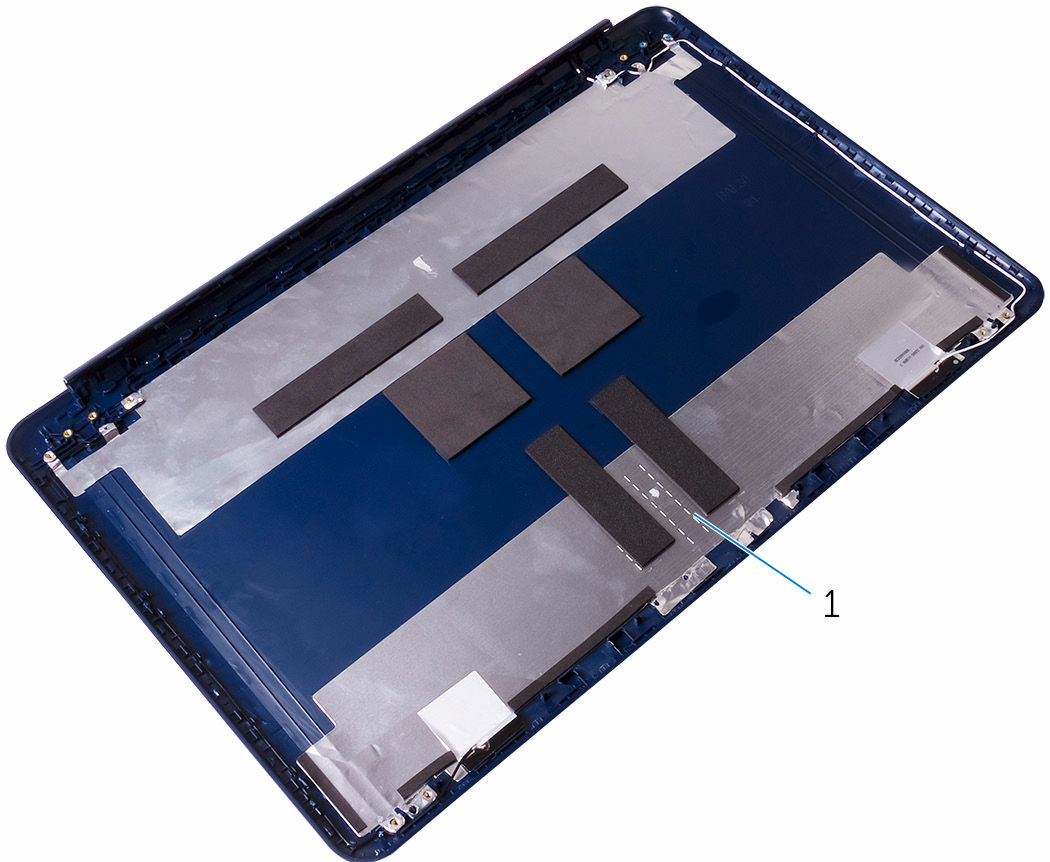

107 1 kijelző hátlap és antenna szerkezet 107
