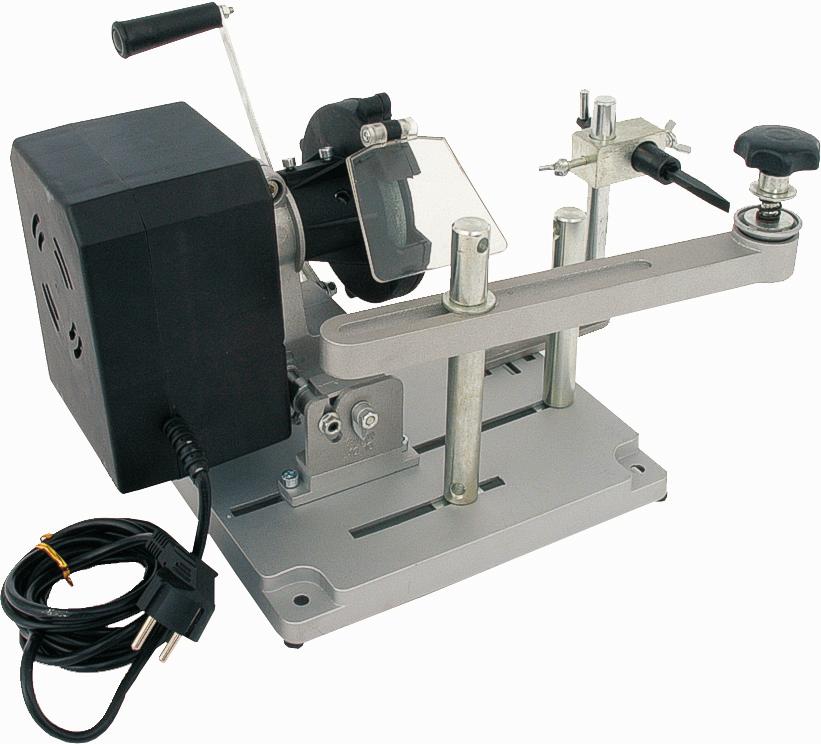

HASZNÁLATI ÚTMUTATÓ FŰRÉSZKORONG-ÉLEZŐ GÉP

Átírás

1 GARANCIA KARTYA 1. Trading gépeire és szerszámaira a Polgári Törvénykönyv előírásainak megfelelő, a vásárlás dátumától számított 6/24 hónap időtartamú jótállás jár (a jótállási igény bejelentésekor a garanciakártyához mellékelni kell a vásárlást igazoló bizonylatot vagy számlát). Az egyéb közvetlen vagy közvetett személyi sérülések vagy anyagi károk nem tartoznak a jótállás hatálya alá. 2. A jótállás nem terjed ki a szakszerűtlen kezelésből, a szerszám túlterheléséből, az útmutatóban lefektetett útmutatások be nem tartásából, az engedélyezetlen tartozékok használatából, az illetéktelen javításból, normál kopásból és elhasználódásból, valamint a szállítás közbeni károsodásokból eredő hibákra. A jótállás a következő tartozékokra sem terjed ki: motor, szénkefék, tömítések, forró levegővel működő alkatrészek és a rendszeres cserét igénylő alkatrészek. 3. Amennyiben a javítás nem esik a jótállás hatálya alá, annak minden költségét (beleértve magát a javítást, a javítóműhelybe, illetve az onnan történő elszállítást) a vásárlónak kell fedeznie, az érvényes árlista szerint. Lásd a www. 4. A jótállási igény bejelentésekor fel kell mutatnia a garanciakártyát, bizonyítania kell a vásárlás dátumát, meg kell adnia a gép sorozatszámát, szükség lesz továbbá az értékesítő cég pecsétjére, az eladó személy aláírására, valamint a vásárlási bizonylatra. 5. A jótállási igényt vagy a szerszámot értékesítő forgalmazó üzletében kell bejelenteni, vagy postán kell elküldeni az egyik javítóközpontba. Az értékesítő cég kötelessége a garanciakártya kitöltése (vásárlás dátuma, sorozatszám, céges pecsét és aláírás). Mindezeket az adatokat a vásárláskor kell rögzíteni. 6. A jótállási időszak annyival meghosszabbodik, amennyi ideig a szerszám a javítóközpontban volt. Ha a javítás vagy a hiba nem esik a jótállás hatálya alá, minden javítási és szállítási költséget a szerszám tulajdonosának kell fedeznie. Mi azt javasoljuk, hogy a szerszámot eredeti csomagolásában küldje el. Kérjük, a csomagoláshoz mellékelje a hiba rövid leírását is. 7. Mielőtt javítani küldené, a szerszámot alaposan tisztítsa meg. Ha a beküldött szerszám piszkos, a javítóközpont visszaküldheti, vagy tisztítási díjat számíthat fel. KH TRADING, Kft. Tel.: 06/40/ Pf Budapest Fax: 06/1/ (csak egy helyi hívás díját fizeti) A feltüntetett telefonszámok sorba vannak kötve tehát egy konkrét szám foglaltsága esetén a hívás egy másik szabad számra fut be, hogy a call-centrum mindig és mindenki részére elérhető legyen. A szolgáltatásaink minőségének javítása érdekében a hívásokat esetenként ellenőrizzük. Nyitvatartási idő: INTERNET: H - P: 8:00-17:00 ertekesites@uni-max.hu Az áraink az ÁFA-t és a szállítási költségeket nem tartalmazzák. Az áruszállításra a KH Trading s.r.o. Általános kereskedelmi feltételei az irányadóak. Cégbejegyzés: Prágai Megyei Kereskedelmi Bíróság, C részleg, betét: Cégszám Adószám SZERVÍZ Logistic centre Klecany (Klecany Logisztikai Központ) Topolová Klecany Cseh Köztársaság Termék: FŰRÉSZKORONG-ÉLEZŐ GÉP Típus: Sorozatszám (terméksorozat): Gyártási dátum: Eladási dátum, pecsét, aláírás: A javítóműhely megjegyzései: Helyesen kitöltött garanciakártya vagy a termék típusát is feltüntető vásárlási bizonylat (számla, vásárlási nyugta) hiányában, a jótállási igényt nem fogadjuk el. HASZNÁLATI ÚTMUTATÓ FŰRÉSZKORONG-ÉLEZŐ GÉP 38744

2 Tisztelt Vásárló! Köszönjük, hogy a KH Trading s.r.o csörlőjét választotta! Készségesen felajánljuk Önnek cégünk szolgáltatásait termékünk megvásárlása előtt, közben és utána. Ha bármilyen kérdése, megjegyzése vagy ötlete merül fel, kérjük lépjen kapcsolatba kereskedelmi központunkkal. Minden tőlünk telhetőt megteszünk, hogy kérdését időben megválaszolhassuk. Jelentés és karbantartási jelentés: JAVÍTÁSI ÉS KARBANTARTÁSI??? JELENTÉS Kérjük, hogy a gép használatba vétele előtt gondosan olvassa át ezt az útmutatót. Az Ön feladata, hogy áttanulmányozza a gép biztonságos használatához és üzemeltetéséhez szükséges útmutatásokat, valamint, hogy tisztában legyen a gépek használata során felmerülő veszélyekkel. DÁTUM JAVÍTÁSI ÉS KARBANTARTÁSI JELENTÉS JAVÍTÓMŰHELY FIGYELMEZTETÉS! Ne használja a gépet, amíg át nem olvasta ezt az egész kézikönyvet, és amíg a gép kezelésével meg nem ismerkedett. Tartsa meg ezt a kézikönyvet, később szüksége lehet rá. A biztonsági útmutatásokra különlegesen nagy figyelmet fordítson. A biztonsági szabályok be nem tartása a kezelő vagy a közelben álló személyek sérülését, illetve a gép vagy a munkadarab rongálódását eredményezheti. Fordítson különösen nagy figyelmet a gépen látható biztonsági jegyzetekre és biztonsági címkékre. Azokat soha ne távolítsa el és ne rongálja meg. Kérjük, írja be ebbe a rovatba a vásárlási számla számát és az eladási bizonylat számát. A KÉSZÜLÉK ISMERTETÉSE Fűrészkorongoknak a műhelyben történő élezéséhez kényelmes és hatékony szerszám. Éles fűrészkorongokkal termelékenyebb munkát lehet végezni. Az élezőgép állítható szögének köszönhetően a géppel a fűrészkorongok legtöbb típusa megélezhető. Élezőkoronggal együtt szállítjuk. HM fogak (szinterelt karbid lemezek) élezésére alkalmas. Hosszabb lesz a fűrészkorongok élettartama, ha rendszeresen élezik. A megkésett élezés tovább is tart, és amellett több anyagot köszörül le a fogakból. Az élezőkorong rendelésszáma: 38744K. MŰSZAKI JELLEMZŐK Tápfeszültség: ~ 230 V/50 Hz Teljesítményfelvétel W Névleges fordulatszám terhelés nélkül /min Élezőkorong átmérője mm Élezendő korongok mérete Külső átmérő mm Belső átmérő mm Talpméret mm Bruttó súly ,1 kg Az útmutatóban foglalt útmutatások, rajzok és egyéb információk pontossága a kinyomtatás dátumától függ. Folyamatosan végzett termékfejlesztésünkre való tekintettel fenntartjuk annak jogát, hogy a termék paraméterein a vásárló előzetes értesítése nélkül is módosításokat végezhessünk. 2

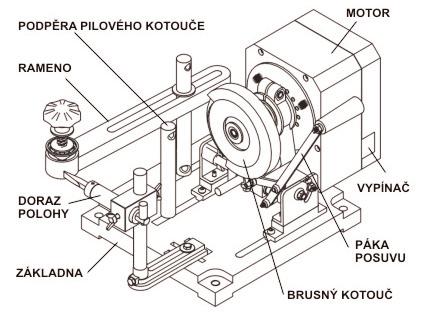

3 1 Rögzítőkorong 2 Alátét 3 Rugó 4 Alátét 5 Központosító kónusz 6 Anyacsavar 7 Alátét 8 Forgatókar 9 Ütköző éle 10 Biztosítócsavar 11 Csap 12 Négylapú anya 13 Csatlakozóidom 14 Biztosítócsavar 15 Rugó 16 Foglalat 17 Szárnyascsavar 18 Keresztütköző feje 19 Motorblokk 20 Motorburkolat 21 Aszinkron motor 22 Motortest 23 Motorburkolat csavarjai 24 Motorburkolat 25 Szögmérő 26 Bal oldali szögvezető 27 Bal oldali konzol 28 Anyacsavar csappal 29 Összekötő rúd 14 ALKATRÉSZLISTA??? 30 Rögzítőalátét 31 Előtolás-vezérlő kar 32 Motortartó 33 Jobb oldali vezető 34 Jobb oldali szögvezető 35 Fogantyú 36 Jobb oldali konzol 37 Bal oldali vezető 38 Előtolás-ütköző 39 Foglalat 40 Fűrészkorong helyzetbeállítás ütközője 41 Fűrészkorong karszerelvény 42 Csiszolókorong 43 Alátét 44 Anyacsavar 45 Védőburkolat 46 Talplemez 47 Csavar 48 Helyzetbeállítás ütköző rögzítőpereme 49 Négylapú ütközőanya 50 Négylapú befogóanya 51 Négylapú kar tengelyanya 52 Motor rögzítőbetétei 53 Motor előtolás szerelvény 54 Gumilábak 55 Helyzetbeállító ütköző vezetőrúd 56 Forgatókar tengelye 57 Fűrészkorong befogó BIZTONSÁGI ÓVINTÉZKEDÉSEK Ezt az eszközt csak 18 évesnél idősebb, a munkára illetve a környezetbiztonsági eljárásokra kiképzett személy használhatja. A berendezést kezelő személynek a berendezés kezelésére való alkalmasságát orvosi bizonyítvánnyal kell igazolnia. A kézikönyvünkben használt szimbólumok jelentése Figyelmeztetés! Ez a szimbólum személyes sérülés vagy a készülék, illetve a munkadarabok károsodásának veszélyére figyelmeztet. Vigyázat! Az Ön által használt gép elektromos üzemű! Elektromos veszély. Forgó alkatrészekbe való beakadás veszélye! Vigyázat! A forgó alkatrészek elkaphatják a laza ruházatot vagy az egyes testrészeket. Figyelmeztetés! Károsodás veszélye. Megjegyzés: További tudnivalók. Használjon személyi védőfelszerelést. Általános útmutatások A műanyag zsákok és a csomagolóanyagok kisgyermekekre és állatokra veszélyesek. Győződjön meg arról, hogy ismeri a gépet, illetve annak a kezelését. Legyen tudatában a berendezés helytelen használatából fakadó veszélyeknek. Ha a gépet más személy használja, győződjön meg arról, hogy az illető is ismeri a biztonságos kezelés módját, és a helytelen használat esetén fennálló veszélyekkel is tisztában van. Rendkívül nagy figyelmet fordítson a biztonsági tájékoztatókra és biztonsági címkékre. Ne távolítsa el és ne rongálja meg őket. Ha a figyelmeztető címke olvashatatlanná válik vagy megsérül, lépjen kapcsolatba forgalmazójával. Tartsa tisztán a munkaterületét. A piszkos és rendetlen munkaterület baleset forrása lehet. Soha ne dolgozzon szűk helyeken vagy gyengén megvilágított helyiségekben. Bizonyosodjon meg arról, hogy a padlózat stabil, és a munka kényelmesen elvégezhető. Munka közben stabil testtartást vegyen fel. Összpontosítson a munkára, és használja minden érzékszervét. Figyeljen a munkafolyamatra. Ne folytassa a munkát, ha már nem tud rá figyelni. Tartsa tisztán a szerszámait. Tartsa zsírmentesen és tisztán a fogantyúkat. Gondoskodjon arról, hogy gyermekek, illetéktelen személyek és állatok ne juthassanak be a műhelyébe. Kezét vagy lábát soha ne helyezze a munkaterületen belülre. Működésben lévő gépet soha ne hagyjon felügyelet nélkül. A gépet csakis a rendeltetésének megfelelően használja. 3

4 Viseljen személyi védőfelszerelést: védőszemüveg, fülvédő, légzésvédő, biztonsági cipő stb. Ne nyúljon ki túl messzire, és mindkét kezét használja. Soha ne végezzen munkát alkohol vagy más drog hatása alatt. Ne használja a gépet, ha szédül vagy gyengének érzi magát. Szigorúan tilos a gépen bármiféle módosítást vagy átalakítást végezni. NE HASZNÁLJA a készüléket, ha bármilyen repedést vagy egyéb sérülést talál rajta. Működésben lévő gépen soha ne végezzen karbantartást. Ha bármilyen szokatlan jelet lát vagy furcsa hangot hall, azonnal hagyja abba a munkát. Használatuk után ne felejtse el az összes kulcsot és csavarhúzót levenni a gépről. Használat előtt győződjön meg arról, hogy minden csavar biztonságosan meg van húzva. Gondoskodjon a gép megfelelő karbantartásáról. Használat előtt bizonyosodjon meg, hogy a készülék biztonságos működésre alkalmas állapotban van, és sérülésmentes. Javításhoz csak eredeti alkatrészeket használjon fel. Nem eredeti vagy a gyártó által nem engedélyezett alkatrészek felhasználása a kezelőszemélyzet sérüléséhez vezethet. A gépet csak olyan munkára használja, amilyenre az alkalmas. Ne terhelje túl a gépet és tartozékait. Nehézüzemű igénybevétellel járó munkát ne végezzen az ahhoz szükségesnél kisebb teljesítményű géppel. Ne terhelje túl. Úgy mérje fel a feladatot, hogy az kényelmes sebességgel végrehajtható legyen. A berendezés túlterhelése miatt bekövetkező károk nem tartoznak a jótállás hatálya alá. Védje a gépet szélsőségesen magas hőmérséklettől és közvetlen napsugárzástól. Ez a gép nem alkalmas nedves körülmények közötti vagy víz alatti munkavégzésre. Ha a berendezést nem használja, száraz és jól elzárt helyen tárolja, ahol gyermekek nem férhetnek hozzá. Bekapcsolás előtt győződjön meg arról, hogy minden biztonsági elem akadálymentesen és hatékonyan működik. Bizonyosodjon meg arról, hogy minden mozgó alkatrész megfelelő és működőképes állapotban van. Használat előtt győződjön meg arról, hogy a készülék egyik része sem repedt és nem is akadt el. Ellenőrizze, hogy minden alkatrész megfelelően van-e csatlakoztatva és beszerelve. Kerüljön minden olyan körülményt, mely a gép megfelelő működését kedvezőtlenül befolyásolhatná. Minden sérült alkatrészt és biztonsági elemet meg kell javítani vagy ki kell cserélni, kivéve, ha ez az útmutató másképpen rendelkezik. RÉSZLETES??? RAJZ Finommechanika Soha ne rögzítse satuval a gépet. Ügyeljen arra, hogy a készülék ne essen le, és ne ütődjön hozzá semmihez. A munka befejezése után helyezze vissza a gépet a védőburkolatába. Elektromos felszerelés Az elektromos készülékek használata közben minden alapvető biztonsági szabályt tartson be, hogy megelőzhesse a tűz és áramütés veszélyét és egyéb veszélyeket. A gép használata előtt olvassa át teljes mértékben ezt a kézikönyvet, és tartson be minden biztonsági utasítást. Győződjön meg arról, hogy a tápkábel dugasza a megfelelő fali aljzatra van kapcsolva. A villanymotor károsodásának megelőzése érdekében, a fali aljzatban keringő hálózati feszültségnek meg kell egyeznie a gép címkéjén feltüntetett tápfeszültséggel. A túl alacsony tápfeszültség nem elég a motor meghajtásához. Mielőtt a hálózati kábel dugaszát a fali csatlakozóba dugaszolná, győződjön meg arról, hogy a főkapcsoló OFF (kikapcsolt) állásban van. Ha a gépen nincs biztonsági kapcsoló, akkor helyette biztonsági villát talál rajta. Ha befejezte a munkát, húzza ki a tápkábelt a fali aljzatból. Az elektromos szerszámokat soha ne a tápkábelnél fogva hordozza. o A tápkábel dugaszát soha ne a kábelnél fogva húzza ki. 4 13

5 VIGYÁZAT Ha a gép elromlik, küldje vissza a forgalmazóhoz gyors javításra. Kérjük, mellékelje hozzá a hiba rövid leírását. Ezzel megkönnyíti a javítást. Ha a gép még jótállási időn belül van, mellékelje hozzá a garanciakártyát és a vásárlási bizonylatot. A jótállási időszak letelte után a gépét speciális áron javítjuk. A szállítás közbeni rongálódás megelőzése érdekében a gépet jól csomagolja be, vagy használja fel az eredeti csomagolóanyagot. A szállítás folyamán bekövetkező, a gép helytelen csomagolásából adódó károkért nem vállalunk felelősséget. Ha a fuvarozónál ez ügyben panaszt emel, kártérítési igényének elbírálásánál a csomagolás szintje és módja jelentős szerepet játszik. Megjegyzés: A kézikönyvünkben található képek és tartalom valamint a valóságos termék vagy tartozékok között lehetnek kisebb eltérések. Ez folyamatosan végzett termékfejlesztésünk következménye. Hasonló jellegű kisebb eltérések a termék funkcionalitását nem befolyásolják. Óvja a tápkábelt magas hőmérsékletektől, olajtól és festékhígítóktól, valamint ügyeljen arra, hogy a tápkábel ne lógjon éles felületek felett. Rendszeresen vizsgálja át a tápkábelt. Ha sérült, képzett szakemberrel cseréltesse ki. Rendszeresen ellenőrizze a hosszabbító kábeleket. A sérült hosszabbító kábelt cseréltesse ki. Amennyiben hosszabbító kábelt kell használnia, a megfelelő teljesítményűt válassza. A hosszabbító kábelt teljes mértékben letekercselve használja. Rendszeresen vizsgálja át a hosszabbító kábeleket. A sérült kábeleket azonnal javítassa meg vagy cseréltesse ki. Karbantartás, javítás vagy beállítás előtt kapcsolja ki a főkapcsolót, és húzza ki a hálózati kábel dugaszát a fali aljzatból. Gondoskodjon arról, hogy a gépet senki ne tudja véletlenül bekapcsolni. Ha nem feltétlenül szükséges, ne tartsa ujjait a főkapcsolóhoz közel. Ha ezt a gépet munkapadra szereli, a felszerelés után oldja ki a biztonsági kapcsolót. Ne használja a gépet olyan környezetben, ahol robbanásveszélyes anyagot tárolnak vagy használnak (pl. festéküzlet, gyúlékony anyagok raktára, stb.). Ne használja a gépet nedves környezetben, vagy ha maga a gép nedves. A gép elektromos rendszerét normál környezetben történő használatra terveztük, ahol a hőmérséklet +5 és +40 C között, a relatív páratartalom pedig + 40 C-nál 50% alatt van. Az elektromos készülékeket az előírt időszakonként megfelelően át kell vizsgálni. Forgó szerszámok Mindig megfelelő munkaruházatot viseljen (ne viseljen laza öltözéket, nyakkendőt, ékszert). A hosszú hajat be kell fedni, és a fej mögé kell kötni. Ne használjon elkopott védőlábbelit. Az inge ujját hajtsa fel. A forgó alkatrészek bekaphatják a ruháját vagy a testrészeit! Ne távolítsa el a védőburkolatokat. Bizonyosodjon meg arról, hogy a gépkezelő védelme megfelelő. Munkavégzés közben ne érintse meg a mozgó alkatrészeket, és ne menjen hozzájuk közel. Kezét tartsa távol a mozgó és forgó gépalkatrészektől. Fémmegmunkálási műveletek A munkadarabot alkalmas rögzítőeszközzel vagy satuval mindig biztonságosan rögzítse a munkaasztalhoz. Munka közben ne tartsa a munkadarabot a kezével. A gép/szerszám fogantyúit mindkét kezével tartsa. Ne nyúljon ki túl messzire. Stabilan, mindkét lábán álljon. Ily módon nem esik el, ha valami Önnek ütközik. Tisztán és élesen tartsa a szerszámait. Szerszámcserénél vagy karbantartásnál tartsa be a biztonsági utasításokat. A munkadarab előtolásánál vagy mozgatásánál használjon alkalmas hosszabbítóeszközt. Bizonyosodjon meg arról, hogy a munkadarab megfelel az előírt műszaki paramétereknek, és biztonságosan rögzítve van. A munkadarabot rendkívüli óvatossággal szabadítsa ki. Élezési műveletek Munka közben viseljen védőszemüveget - az orvosi vényre készült szemüvegek az idevonatkozó biztonsági előírásoknak nem felelnek meg. Lassan mozgassa a gépet. Ügyeljen arra, hogy ne gyakoroljon túl nagy nyomást a csiszolókorongra. Ellenkező esetben a korong megsérülhet, elakadhat, vagy darabokra törhet. Erőgép Ha a gépen összenyomott rugók vannak, alkalmas eszközzel lassan és biztonságosan oldja ki őket. 12 5

6 ÖSSZESZERELÉS??? Mielőtt a csomagolóanyagot eldobná, győrződjön meg arról, hogy semmi nem maradt benne. Ha mégis maradt benne alkatrész, vegye ki és szerelje be. Az esetleg hiányzó alkatrészek ellenőrzéséhez használja fel az alkatrészlistát és a szerelési rajzot. Először csatlakoztassa a vezérlőkart a motortartóhoz. KARBANTARTÁS Tartsa tisztán a szerszámot/gépet. A szerszámokra rakódott szennyeződés azok szerkezetébe kerülhet, és így a gép károsodását okozhatja. Agresszív tisztítószerrel vagy festékhígítóval ne tisztítsa a gépet. A műanyag alkatrészeket szappanos vízben megnedvesített puha ronggyal tisztítsa. A fémfelületeket paraffinolajba mártott ronggyal tisztítsa és kenje. Ha nem használja a készüléket, zsírozza le, majd a korrózió megelőzése végett száraz helyen tárolja. A motor nem igényel karbantartást. A motor túlmelegedésének megelőzése végett gondoskodjon arról, hogy a szellőzőnyílások tiszták legyenek, és ne legyenek idegen tárgyak által eltorlaszolva. A motortartó alsó részét helyezze a talplemez megfelelő furataira, majd a talplemezen lévő rögzítőbetétekkel rögzítse a helyén. Húzza meg biztonságosan a rögzítőcsavarokat. Az érvényben lévő jogi előírások szerint a csiszolókorong kopó alkatrészeknek számít, arra a jótállás nem terjed ki. A készülék használatának részletes ismertetését ez az útmutató nem tartalmazza, mert a gyártó/forgalmazó feltételezi, hogy a felhasználónak már van tapasztalata az ehhez hasonló munkákban. Továbbá, az alkalmazandó jog ezt a készüléket szabadon árusítható és mindennapi használatú eszközként tartja nyilván. Ha a felhasználó nem ismeri e készülék használatát, javasoljuk, hogy forduljon a Munkabiztonsági Osztályhoz, ahol bővebb tájékoztatást kaphat. Lazítsa meg a motorburkolatnál lévő rögzítőcsavart, és helyezze a motorblokk bemenetét a burkolatba. Húzza meg biztonságosan a rögzítőcsavart. KISELEJTEZÉS Ha a gép élettartama lejárt, azt az érvényes szabályok és előírások szerint kell leselejtezni. Az Ön gépe fém- és műanyag alkatrészekből áll, amelyek szétválasztásuk után újrahasznosíthatók. 1. Teljesen szerelje szét a gépet. 2. Az alkatrészeket anyaguk szerint válogassa szét (pl. fém, gumi, műanyag, stb.). A szétválogatott alkatrészeket juttassa el az önhöz legközelebb eső újrahasznosító központba. 3. Elektromos hulladék (elhasznált elektromos szerszámok, villanymotorok, töltőkészülék, elektronikai alkatrészek, akkumulátorok, elemek stb.) Az 1. forgatókar ékét az ábra szerint helyezze a furatba, majd rögzítse a helyén a négylapú anyával. Ezután helyezze a fűrészkorong tartókarját az ékre, majd rögzítse az alátéttel és a 2. anyával. Tisztelt Vásárló! Az elektromos hulladékra vonatkozó érvényben lévő regionális szabályok és előírások értelmében, az elektromos hulladék veszélyes hulladéknak minősül. Az elektromos hulladék megsemmisítését az Ön országában érvényes hulladékkezelési előírásoknak megfelelően kell végezni. Az elektromos hulladékot nem szabad a szokásos háztartási hulladék közé keverni. Elhasznált elektromos készülékét juttassa el az Önhöz legközelebb eső újrahasznosítási központba. Az elektromos és veszélyes hulladékok kezeléséről a helyhatóságtól vagy az interneten kaphat bővebb tájékoztatást. 6 11

7 Fűrészkorong befogó A legnagyobb stabilitás és a precíz helyzetbeállítás érdekében helyezze a fűrészkorong befogóját a csiszolókoronghoz a lehető legközelebbre, hogy a fűrészkorong megtámaszkodhasson rajta. Fűrészkorong befogó Szerelje az ütköző befogóját az 1. talplemezhez, és helyezze a csapot a 2. tartóra. Ezután a 3. ütközőegységet helyezze a csapra, és finoman húzza meg a szárnyascsavarokat. Tegye a 4. korongbefogót a furat belsejébe (figyelje az ábrát), és rögzítse a talplemezhez a négylapú anyával. Ferde fogazatú fűrészkorongok Az ilyen típusú fűrészkorongok elhelyezéséhez megdöntheti a motort. Csavarja ki a motortartó mindkét oldalán a rögzítőanyákat, majd állítsa be a kellő szöget. A motortartót mindkét irányban 25 -ig állíthatja. Adódhat olyan helyzet is, amikor nem képes beállítani a kívánt szöget. Ha nagy szöget próbál beállítani, a motor hozzáérhet a talplemezhez. Ilyenkor fordítsa el a motortartó belsejében a motorblokkot 180 -kal (lazítsa ki a burkolatrögzítő csavart). Rögzítőanya Szögmérő Csatlakoztassa az 1. csiszolókorongot a hajtótengelyhez. Ügyeljen a helyes összeszerelésre (a ferde él előre mutasson, ne a motor irányába). Az anyával és alátéttel rögzítse a csiszolókorongot a tengelyre. A gép ezennel használatra kész. Használat előtt szilárd és stabil felületre helyezze. Körfűrész korong élezése Miután minden szükséges beállítást elvégzett, helyezze az ütközőt olyan helyzetbe, hogy a csiszolókorong lazán érjen a fűrészkoronghoz (ld. az ábrát). A gép kezelése Az élezési művelethez kapcsolja be a gépet. A karral mozgassa a csiszolókorongot a fog irányába addig, amíg az ütköző meg nem állítja. Mozgassa a csiszolókorongot (a karral) visszafelé, és forditsa el egy foggal a fűrészkorongot az élezés újbóli indításához. Ezt ismételje az összes fog megélezéséig. Ferde fogazású fűrészkorongok esetében élezzen meg előbb minden második fogat, majd változtasson szöget, és ezután élezze meg a többi fogat. A gép ismertetése A GÉP KEZELÉSE FŰRÉSZKORONG BEFOGÓ KAR FELÜLETI ÜTKÖZŐ MOTOR KAPCSOLÓ TALP ELŐTOLÁS- VEZÉRLŐ KAR CSISZOLÓKORONG 10 7

8 Rögzítőkorong Alátét Rugó Alátét Központosító idom Fűrészkorong Vegye le a forgatókereket, az összes alátétet, rugót és a központosító idomot a fűrészkorongról. Helyezze az élezni kívánt fűrészkorongot a csapra, és fordított sorrendben tegye vissza az előbbi elemeket. Ld. az ábrát. A fűrészkorongot csak központosítani kell, megfeszíteni nem. Forgassa lefelé a rögzítőkorongot csak addig, amíg a megfelelő tartást el nem éri. A fűrészkorongnak még mozgathatónak kell lennie. Ellenőrizze, hogy a központosító idom egyenes helyzetben van-e - nincs-e megdőlve. A fűrészkorongot a csiszolókorong helyzetének megfelelően kell felhelyezni. A fűrészkorongot a következő ábrákon bemutatott módon helyezze el, az élezni kívánt fog része alapján. Az élezendő felületnek a csiszolókorong megfelelő oldalával párhuzamosnak kell lennie. Helyzetbeállítási példák különféle átmérőjű fűrészkorongok esetére 90 mm átmérőjű fűrészkorong - a motor hátra és előre mozog. 230 mm átmérőjű fűrészkorong - a motort előre kell mozdítani, hogy ne ütközzön a karral. A csiszolókorong helyzete a fog elejének élezése közben A csiszolókorong helyzete a fog hátuljának élezése közben A fog hátulja A fog eleje A fog alja 400 mm átmérőjű fűrészkorong - a motor előre mozog. A kart úgy kell beállítani, hogy ne ütközzön az anyával és a fűrészkoronggal. A fűrészkorong méretének megfelelően kell beállítani fűrészkorong forgó karjának helyzetét, és szükség esetén a motorblokk helyzetén is állítani kell. Amikor kioldja a 2. anyát, leveheti és elforgathatja az 1. kart. Elmozdíthatja az éket, amely a kart a 3. talplemezhez rögzíti. Ez a rendszer teszi lehetővé, hogy sokféle beállítást alkalmazhasson a cm-es átmérőjű fűrészkorongok élezéséhez. A motorblokkot is mozgathatja előre és hátra a 4. talplemezen. Erre nagy átmérőjű fűrészkorongok rögzítésénél van szükség. Ezen beállításoknak köszönhetően a fűrészkorongot mindig a csiszolókoronghoz viszonyítva megfelelő helyzetbe állíthatja. Élezés közben a csiszolókorong előre és hátra irányuló mozgását a vezérlőkarral irányíthatja. Helyzetbeállítás közben mindenképpen emelje fel a vezérlőkart, hogy a csiszolókorong pontosan beérjen a fogak közé, és hogy megfelelő módon érjen a fogak alsó részéhez. Az előtolás-ütköző helyzetének beállítása Amikor a fűrészkorong, a kar és a motor helyzetének beállításával végzett, az előtolás-ütköző helyzetét is be kell állítania. Az ütköző helyzetének beállításához helyezze a csiszolókorongot a fog alsó részéhez, hogy a fog teljes elülső felületét megélezhesse, de ügyeljen arra, hogy a csiszolókorong ne érjen hozzá a fog alsó részéhez (néhány mm hézagot tartson). Az ütköző csavarjának meghúzásával rögzítse az ütközőt. Előtolás-ütköző 8 9
