1 DSM-10 Prajczer Tamás

2 Történeti áttekintés 1996 április 2005 április

3 Sarokházszámos utcatérkép Utcatengely településnév irányítószám jobb és baloldalon kezdő- és végházszám jobb oldalon kezdő- és végházszám baloldalon úttípus útszám Fejlesztés házszám alatti egységek külterületi helyrajzi számok

4 DSM-10 1: méretarányú digitális térkép Források MH Térképészeti Kht. DTA-50, ortofotó) FÖMI MKH-10, ortofotó) BM Központi Hivatal Lakcímnyilvántartás) Helyszíni felmérések DGPS Trimble) Egységesség forrás méretarány technológia készítés, ellenőrzés/frissítés) tartalom lefedettség belterület, külterület)

5 Frissítések kiadása március 10. munkanapját követő hétfő június 10. munkanapját követő hétfő szeptember 10. munkanapját követő hétfő december 10. munkanapját követő hétfő

6 On-line hibabejelentés

7 DSM-10 célja teljesség biztosítása hiányzó részek) helyzeti pontosság növelése 1:50e 1:10e) aktualitás biztosítása új beépítések)

8 GPS alapú helymeghatározás Hobbi kategóriás tracklog 5-15 m Real-time DGPS 1 5 m ha van! műholdas korrekció sugárzás WAAS- EGNOS, OmniStar, Landstar) tanúsított dokumentált pontosság korrekció kitakarás-érzékeny. beépített terület Utófeldolgozott DGPS 0,1 2-5 m tanúsított dokumentált pontosság

9 DSM-10, helyzeti pontosság

10 DSM-10, teljesség Kb. 10% új vonalszakasz

11 DSM-10, teljesség

12 DSM-10, aktualitás

13 DSM-10, aktualitás

14 Geokódolás befolyásoló tényezők: címek minősége térképi adatbázis címtisztítási technológia GeoScript címek tisztítása minden cím geokódolásra kerül minőségi kódok alkalmazása referencia adatbázisok nyelvi technológiák httpszerver direkt koordináta) , objektumok ügyfelek, állomások) térbeli helyzettel vonatkozási rendszerekkel azonosítunk rendelkeznek amelyet indirekt földrajzi azonosító) 1031, Budapest Silvanus sétány 13.

Felhasználók Környezetvédelmi és Vízügyi Minisztérium BM Országos Katasztrófavédelmi Főigazgatóság Dunaújvárosi Rendőrkapitányság Szolnoki

15 Felhasználók Környezetvédelmi és Vízügyi Minisztérium BM Országos Katasztrófavédelmi Főigazgatóság Dunaújvárosi Rendőrkapitányság Szolnoki Rendőrkapitányság Antenna Hungária Rt. Westel Mobil Rt. Pannon GSM Rt. BAT Pécsi Dohánygyár Otthon Centrum Invitel Magyar Turizmus Rt. TESCO KÖGÁZ, ÉGÁZ, DGÁZ

16 DSM-10 alapú termékek O rtofotó Arc Hunga ry PDAa lapú Ar ccensu s Magel lang PS WIG eomap D SM10 KIT M= 1:10 0+ atribú tum Ad atbázis ok = 1:250 M 1 pe =1: Térké M 0 k 0 T érképe k sta láda Po ReV POIa datok Vál asztási körzet ek Né peség modu l utc törzs/ s Cím atörz oute DSMR al Ortofotó ArcHungary M = 1 : attribútumok PDA alapú Magellan GPS M = 1 : WIGeoMap DSM 10 ArcCensus KIT M = 1 : attribútumok Postaláda POI adatok Választási körzetek Népesség modul DSM Route Címtörzs / utcatörzs

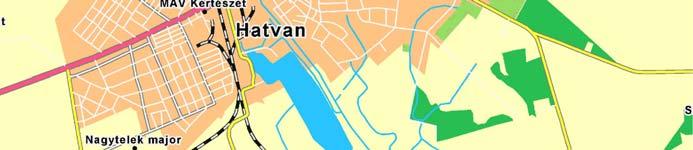

17 WigeoMAP várostérképek georeferált bitmap kép címpont adatbázis méretarányok 1:5000 1: : : : : : : WigeoGISGmbH

18 Mobil alkalmazások

19 Ortofotó térkép

20 ArcMagyarország 1: méretarány Közigazgatási egységek NUTS0 1), NUTS1 3), NUTS2 7), NUTS3 19+1) LOC1 168), LOC2 3145) Topográfiai elemek országos közúthálózat, vasúthálózat vízrajz Frissítések Computerra GeoX,

21 ArcCensus ArcMagyarország Közigazgatási egységek, évi népszámlálás településsoros adatai kb. 600 változó) Demográfia Foglalkozás Háztartás, család Lakás, Épület Településrész GeoX,

22 Illetékességi területek adatbázisa KIT) ArcMagyarország Területi illetékesség ÁNTSZ földhivatal gyámhivatal körzeti földhivatal körzeti polgári védelmi parancsnokság munkaügyi kirendeltség okmányiroda rendőrkapitányság tűzoltóság városi bíróság / városi ügyészség I. fokú építési hatóság Központok elérési ideje a településekről Frissítés: havonta GeoX,

23 Távolság-mátrix Település / irányítószám középpontok Országos közúthálózat Optimalizálás min. távolság min. idő MS Access GeoX, 2004

24 DSMRoute Lefedettség Budapest megyeszékhelyek Tartalom egyirányú utcák elsőbbségadás behajtani tilos korlátozások súly magasság idő tömegközlekedés GeoX,

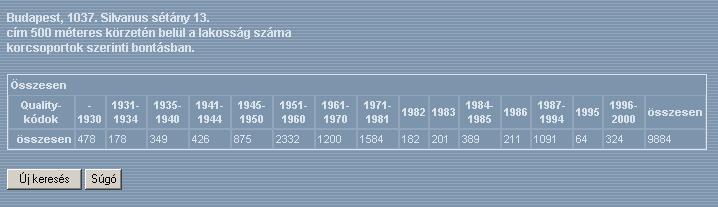

25 Népességi modul BM Nyilvántartó Hivatal január elsejei korcsoportos népesség BM GeoX

26 POI Nemzeti Objektum Adatbázis POI az van helyett minden objektum helyett Egységes elvek alapján történő adatbázisépítés Három szint kb elem Kód, típus, név, cím, koordináta, pontosság, tel, fax, , web Kiegészítő adatok GeoX-AtlasCenter

Ingatlanár-térkép Reval) Fajlagos ingatlanár Budapest megyeszékhelyek agglomeráció 2 12 3 1 5 13 6 7 8 4 14 15 10 16 17 9 11 Piaci érték

27 Ingatlanár-térkép Reval) Fajlagos ingatlanár Budapest megyeszékhelyek agglomeráció Piaci érték meghatározása Hitelbiztosítéki érték 23 25/1997.PM rendelet EVS 2003 Wekerletelep Pesterzsébeti lakótelep X tend, 2004 Csepel-Belváros lakótelep

28 Országgyűlési szavazókörök GeoX,

29 Utcatörzs adatbázis 1. Egységes címnyilvántartás hiánya Források Magyarország Közigazgatási Határainak Adatbázisa, FÖMI Magyarország házszám mélységű címadatbázisa, BM Központi Hivatal, 2002 Magyarország közterületeinek változása, BM Központi Hivatal, Magyarország postai irányítószámai, Magyar Posta, /2004. SK 1.) KSH közlemény és kiegészítései évi XLI. törvény a területszervezési eljárásról 244/2003. XII. 18) kormányrendelet DSM2003 digitális utcatérképek, GeoX, Frissítés: március 10, október 10. GeoX,

30 Utcatörzs adatbázis 2. Országos utcatörzs Közterület 1 Mezők: Település neve, irányítószám, közterület neve, közterület jellege. Rekordok száma: kb db Országos utcatörzs Közterület 2 Mezők: Település neve, irányítószám, közterület neve, közterület jellege, legkisebb házszám, legnagyobb házszám, rekordok száma: kb db Országos utcatörzs Közterület 3 Mezők: Település neve, irányítószám, közterület neve, közterület jellege, legkisebb házszám, legnagyobb házszám, MinX,Y), MaxX,Y), rekordok száma: kb Országos utcatörzs CÍM1 Mezők: Település neve, irányítószám, közterület neve, közterület jellege, házszám. Rekordok száma: kb db Országos utcatörzs CÍM2 Mezők: Település neve, irányítószám, közterület neve, jellege, házszám, X,Y. Rekordok száma: kb db GeoX,

31 Postaláda adatbázis Hány postaláda található egy utcában? Források: Magyarország Közigazgatási Határainak Adatbázisa, Magyarország házszám mélységű címadatbázisa, Magyarország közterületeinek változása, Magyarország postai irányítószámai, DSM2003 digitális utcatérképek, évi népszámlálás Becslési eljárás Frissítés: június 10. GeoX,

32 DSM-10 alapú termékek O rtofotó Arc Hunga ry PDAa lapú Ar ccensu s Magel lang PS WIG eomap D SM10 KIT M= 1:10 0+ atribú tum Ad atbázis ok T = érképe 1:250 k 0 M Cím törzs/ utc DSMR oute atörz s Né peség modu l Vál asztási körzet ek M =1: 1 0 Térké pe k sta láda ReV Po al POIa datok Ortofotó ArcHungary M = 1 : attribútumok PDA alapú Magellan GPS M = 1 : WIGeoMap DSM 10 ArcCensus KIT M = 1 : attribútumok Postaláda POI adatok Választási körzetek Népesség modul DSM Route Címtörzs / utcatörzs

33 A térképek az évi LXXI., a földmérési és térképészeti tevékenységről szóló törvény, illetve a 63/1999. VII. 21) FVM-HM-PM együttes rendelet hatálya alá tartoznak. GeoX Kft. Honvédelmi Minisztérium Térképészeti Kht. Földmérési és Távérzékelési Intézet és tsai
