1 Nagyátmérőjű PE leágazó nyeregidom rendszer a GEORG FISCHER től Farkas Zoltán, FGF Bt. Gerinc méret: d315mm - d2000mm GF Piping Systems Leágazás méret: d160mm to d500mm

2 Wettbewerbsinformationen, 10. d630/225 Szűkített T vs. Friatec Leágazó nyeregidom Sz zűkített T ido om ha agyományos módon kivitel lezve Kivitelezés ideje / költsége 2 tompahegesztés d630 = 1 h/db 1 EF Karmantyú d225 = 35 min. = 2: 35 h Karmantyú d225 Felhasznált elemek 1x szűkített T d630x225 1x EF Karmantyú d225 ÚJ nyeregid dom felhasználás sával Cső ő d630, L= 6m L=0,8m Szűkített T Cső ő d630, L= 6m d630xd225 Felhasznált elemek Kivitelezés ideje / költsége 1x nyeregidom d630x225 1 EF Nyereg d630x225 = 30 min. Nyereg 1x karmantyú d225 1 EF Karmantyú d225 = 35 min. Karmantyú d630x225 = 1: 05 h d225 Cső d630, L= 6m Cső d630, L= 6m Cső d630, L= 6m GF Piping Systems ELGEF Plus Branch saddle system 2

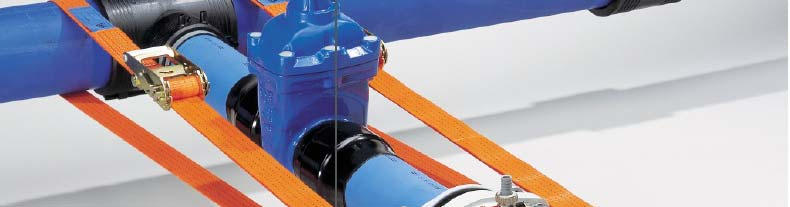

3 Alkalmazási példa nyomás alatti leágazás SATURN megfúrással elzárón keresztül GF Piping Systems ELGEF Plus Branch saddle system 3

4 Áttekintés 1 EF nyeregidom megoldások 3 2 Alkalmazási lehetőségek 7 3 Rendszer választék 8 4 Rendszer jellemzők - Tulajdonságok és előnyök 15 5 Rendszer jellemzők & Előnyök Leágazó nyeregidomok 18 6 Rendszer jellemzők & Előnyök Munkakeret k a helyes kivitelezéshezit 22 7 Rendszer jellemzők & Előnyök Hántoló szerszám 24 8 Rendszer jellemzők & Előnyök Rögzítő szeszám 27 9 Rendszer jellemzők & Előnyök Koronafúró d630/225 Szűkített T vs. Leágazó nyeregidom Kivitelezés d160 & d225mm leágazás 12 Kivitelezés d315 & d500mm leágazás GF Piping Systems ELGEF Plus Branch saddle system 4

5 1. EF nyeregidom megoldások - rendszerben Topload leágazó nyeregidomok Nyeregidom palástmaró TL - Topload keret Koronafúró szett GF Piping Systems ELGEF Plus Branch saddle system 5

6 1. EF leágazó nyeregidom - áttekintés GF Piping Systems ELGEF Plus Branch saddle system 6

7 1. EF leágazó nyeregidom - Áttekintés Intelligens megoldás polietilén hálózatokról történő leágazásra az igények elébe menve e akár d2000mm csőméretig első sorban vízipar számára A +GF+ új PE leágazó nyeregidom rendszerével d315-d2000mm méretű gerincről készíthetünk nagy átmérőjű d160-d500mm méretű csőleágazásokat. Régóta ismert piaci igényekre kidolgozott megoldás csomag párhuzamban a csőgyártók nagy méretű csőgyártási tendenciájával. Rendszer egy kézből moduláris szerszám csomag: nyeregidomok és a kivitelezéshez szükséges szerszámok: nyeregidom palástmaró, TL rögzítő szerszám, és megfúró szerkezet. Méretenként különböző geometriai kialakítású idom Biztonságos, egyszerű és költséghatékony leágazási lehetőség GF Piping Systems ELGEF Plus Branch saddle system 7

8 1. EF leágazó nyeregidom rendszer - Áttekintés Gerinc / Leágazó méret ÚJ d mm d ÚJ d mm mm 2000mm GF Piping Systems ELGEF Plus Branch saddle system 8

9 2. Alkalmazási lehetőségek Az igény egyre nagyobb PE hálózatok alkalmazása iránt folytatódik. Szállító vezetékek ürítő és légtelenítő pontok kialakítása Ivóvíz telepek Pl. klórozók utólagos hálózatba integrálása évi referencia (DMRV szentendrei vízmű ű telep) d450/110mm Öntözővíz és Szennyvíztelepi csőhálózatok új leágazásra Föld alatti tüzivíz rendszerek hálózat és utólagos rákötések Nagyméretű iszapvezetékek szennyvíztelepeken, vagy pl. Kohászatban Ipari nyersvíz, vagy hűtővezetékekben Beszívó és kiömlő csőszakaszok vízkezelés-technológiában Víztermelő kutak rendszerbe fűzése szállító vezetékre Szennyvíznyomó vezetékek Épületen belül gravitációs csatorna bekötés Stb. GF Piping Systems ELGEF Plus Branch saddle system 9

10 3. Rendszer válaszék - Áttekintés Leágazó nyeregidom d mm Leágazás d160 & 225mm Leágazó nyeregidom d mm Leágazás d315 & 500mm Koronafúró szett TL Topload Szerszámcsomag Frame TL Nyeregidom palástmaró Frame TL Rögzítő egység Szett Szett Nyeregidom palástmaró Rögzítő szerszám GF Piping Systems ELGEF Plus Branch saddle system 10

11 3. Rendszer válaszék Leágazó nyeregidom Megoldás új PE csőhálózat építésekor vagy meglévő hálózat bővítéskor leágazás készítésére kompakt módon, akár szűk helyen is a minimális anyagfelhasználással és beavatkozás mellett Lehetőség nagy méretszűküléssel rendelkező T idomok előzetes legyártására (korábban csak több lépcsőn keresztüli szűkülés volt lehetséges Alkalmazási lehetőség teljes üzemi nyomás mellett max. PN10 bar gáz és PN16 bar víz (PE100 SDR11) max. PN5 bar gáz és PN10 bar víz (PE100 SDR17) nem csökkenti az adott S.D.R.-ű csőrendszer nyomástartományát GF Piping Systems ELGEF Plus Branch saddle system 11

12 3. Rendszer méret és nyomásosztály válaszék GF Piping Systems ELGEF Plus Branch saddle system 12

13 3. Rendszer válaszék Szerszámcsomag Egységekből modulárisan felépülő szerszámcsomag: Keret + Palástmaró + Rögzítő = Komplett szerszámcsomag + + = Két méretben: 1 szerszám valamennyi d160 & 225mm leágazású nyereghez 1 szerszám valamennyi d315 & 500mm leágazású nyereghez GF Piping Systems ELGEF Plus Branch saddle system 13

14 3. Rendszer válaszék Szerszámcsomag BP5 Outlet Main pipe Topload Szerszámcsomag Topload 500 Szerszámcsomag GF Piping Systems ELGEF Plus Branch saddle system 14

15 14. dia BP5 Bild anpassen, sobald verfügbar Barth, Peter;

16 3. Rendszer válaszék Nyomásmentes megfúrás A csövet a nyeregidom felhegesztését követően lehet megfúrni Leágazó méretenként pontos méretű koronafúró Szállítás hord ládában: koronafúró, SDS max adapter, kinyomó stift és szerelési útmutató Igény szerint: Szabad kézzel történő megfúrás d mm leágazások Oszlopos fúrógép segítségével történő megfúrás d mm GF Piping Systems ELGEF Plus Branch saddle system 15

17 3. Rendszer válaszék Nyomásmentes megfúrás ø külső méret LEÁGAZÁS ø belső ő méret / ø koronafúró Szabad kézzel BP6 Oszlopos fúrógéppel GF Piping Systems ELGEF Plus Branch saddle system 16

18 16. dia BP6 Bild anpassen, sobald verfügbar Barth, Peter;

19 4. Rendszer jellemzők Tulajdonságok Több méretet átölelő szerszámcsomag Leágazás: d mm Szabadon pozícionálható axiális és radiális irányban Gerinc vezeték : d mm Integrált nyeregidom palástmaró Koronafúrók GF Piping Systems ELGEF Plus Branch saddle system 17

20 4. Rendszer előnyök Gyors és egyszerű kivitelezés Szerelési útmutató előírása alapján Egyedi moduláris kialakítású idomrendszer egyedileg kialakított rendszer elemekből A kivitelezést logikus lépésekkel és némi rutinnal egy személy is el tudja végezni A könnyű, kompakt szerszámmal szűk helyen is lehet dolgozni Rugalmasan alakítható és egyénre szabott alkalmazási lehetőségek Teljes szabadság a leágazás irányát és helyét tekintve Univerzális felhasználhatóság kivitelezéskor gerinc és leágazó vezetékeknél A nyeregidom hosszú toldatos csővéggel rendelkezik, mely szabadon választható módon valamennyi hegesztés- vagy szereléstechnológiával folytatható; GF Piping Systems ELGEF Plus Branch saddle system 18

21 4. Rendszer előnyök Biztonságos és megbízható kivitelezés lehetősége adott A kivitelezés minősége nagyban függ: az előkészítés módjától A palástmaró egység g garantálja, hogy a cső palástja a hegesztési tartományban oxid és egyéb szennyeződés, lerakódás mentes lehessen. (Hegesztett nyeregidom kötésvizsgálatok) Kézi kaparás jellemzően, nem biztosít megfelelő eredményt nyereghegesztéseknél Biztonságos munkalépések sorozata a szerszámcsomaggal, garancia a helyes kivitelezésbe A szerelés mechanikus módon elvégezhető, elvégzéséhez nincs szűkség segédenergiára GF Piping Systems ELGEF Plus Branch saddle system 19

22 5. Rendszer jellemzők leágazó nyeregidom ELGEF Plus Topload d315-d1000mm, d1000mm, Leágazás d160&225 Alkalmazás: 16bar Víz / 10bar Gáz Határolt hegesztési indikátorok Nyomáscsökkentő tényezők nélkül Leágazás: d160 & d225mm; SDR11 Hosszú csőtoldat ; elektrofittinges vagy tompa kötéssel köthető Axiális és radiális jelölés Rendszer jellemzők leágazó nyeregidom Integrált rögzítési lehetőség és kialakítás a GF koronafúró Integrate 4mm csatlakozók Precíz méretű és kialakítású idom Méretenkénti idomválaszték Leágazó nyeregidom PE100 PE-csövekhez Gerinc: d mm; SDR11 GF Piping Systems ELGEF Plus Branch saddle system 20

23 5. Rendszer jellemzők leágazó nyeregidom ELGEF Plus Topload d500-d2000mm d2000mm / Leágazás d315&500 Alkalmazás: 10/16bar Víz és 5/10bar Gáz Leágazás: d315 & d500mm; SDR11/SDR17 Hosszú csőtoldat t ; elektrofittinges vagy tompa kötéssel köthető Határolt hegesztési indikátorok Integrált jelölés a rögzítő szerszámnak Nincs nyomáscsökkentő tényező Precíz kontúr és méret Méretenkénti ti nyergekek 4mm-es elektróda csatlakoztatása Gerincvezeték: d mm; SDR11/17 GF Piping Systems ELGEF Plus Branch saddle system 21

24 5. Rendszer előnyök nyeregidom ELGEF Plus Topload d315-d2000mm,leágazás d Egyszerű és gyors kivitelezés Moduláris szerszám rendszer melynek alapeleme csőre szerelhető keret, mely a kivitelezést megkönnyíti, segíti Egyméretű szerszám elegendő a teljes mérettartomány lerögzítéséhez Biztonság Precíz idom geometria tökéletes kapcsolat a csővel Nincs nyomáscsökkentő tényező teljes üzemi nyomáson alkalmas Egy nyereg - méretenként - minden mérethez. A QR-codok közvetlen hozzáértést, biztosítanak a szerelési útmutatókhoz. (gépkönyv, szerelési útmutatók) Zárt fűtőszálas technológia, a közeggel nem érintkezik a fűtőszál; megbízható kontrollált hegesztési ciklus, Visszakereshetőséget támogató vonalkód GF Piping Systems ELGEF Plus Branch saddle system 22

25 5. Rendszer előnyök - nyeregidom ELGEF Plus Topload d315-d2000mm, Leágazás d Rugalmasság A PE csőtoldatos leágazás, valamennyi hegesztett és szerelt kötés csatlakoztatására lehetőség nyílik. Számtalan lehetőég, valamit helyszíni kivitelezésre lehetőség van. Leágazás nyomás mentes és nyomás alatt levő csőgerincekről Az idomon integrált bordák vannak, melyek segítenek az idom helyes rögzítésében, elősegítve ezzel az elégséges g hegesztői nyomást. A nyeregidomok hegesztése a 40 Voltos GF gépekkel lehetséges GF Piping Systems ELGEF Plus Branch saddle system 23

26 6. Rendszer előnyök Munkakeret Egyértelműen használható Hosszanti Csúszás ellen rugalmas keret, mely a vezetősín védett pánt és kivitelezés alapját képezi. hevederek Merev, masszív, de könnyű szerkezet Nincsenek benne elhagyható elemek Biztonsági spaniferr Az egész szerkezet hordládában van GF Piping Systems ELGEF Plus Branch saddle system 24

27 6. Rendszer előnyök Munkakeret Gyors és egyszerű használat Egyértelmű felszerelés gyorsabb, biztosabb a munka Optimalizált súly Biztonság Speciális szerszámok nélkül könnyen felhelyezhető Számottevően csökken annak kockázata, hogy hegesztési zónába szennyeződés kerül. Kiváló minőségű kivitelezés Hevederek csúszásgátló bevonattal ellátva Rugalmasság Könnyen fel és leszerelhető GF Piping Systems ELGEF Plus Branch saddle system 25

28 7. Rendszer előnyök Palástmaró Egyenletesen hántoló szerszám Nagy méretű markolatok, k Penge védelem rögzítése Penge csere Penge védelme Széles hántoló penge, mely az előírt mértékű oxidréteget távolítja el Kopott penge könnyen cserélhető Végtelen átmérőre is beállítható kés szán A hántolás jelölve van a kereten. GF Piping Systems ELGEF Plus Branch saddle system 26

29 7. Rendszer előnyök Palástmaró Gyors és könnyű kivitelezés A palástmaró szerszám csavarokkal rögzíthető a kereten futó vezető kocsikra Eredményes és hatékony hántolás, csak a szükséges felületet hántolja meg. Széles forgács leválasztás, kevesebb munkaráfordítás A szerszám védőpengéje könnyen cserélhető Biztonság A palástmaró szerszám egyenletes, előre meghatározott mértékű PE anyagvastagságot távolít el a cső külsőfelületéről. A kialakuló felület jól hegeszthető, és a nyeregidom további kivitelezéséhez stabil alapot biztosít. Az eltávolítandó forgács vastagági mérete jól látható és mérhető. A pende-védő kupak a késre tehető. GF Piping Systems ELGEF Plus Branch saddle system 27

30 7. Rendszer előnyök Palástmaró Szabadon megválasztható hántolási tartomány: pozíció, szélesség, magasság A kés függetleníthető egyéni hántolási célokra, irányokban,pl. utóhántolásra Végtelen módon állítható be a kés-szán, amellyel a szerszám működéséhez szükséges hántolási erő és löketszám állítható. Mindkét oldalon használható a szerszámban levő penge - a hosszabb szervizinterval érdekében GF Piping Systems ELGEF Plus Branch saddle system 28

31 8. Rendszer előnyök Rögzítő szerszám Rögzítő szerszám integrált idom pozicionáló rendszerrel Szabad hozzáférés a leágazáshoz Kis tömeg, és könnyed kezelés A rögzítő szerszám oldalról történő szétszerelése lehetséges Biztonsági kilincses heveder megcsúszás-mentes No-Slip funkcióval Meghúzási erőszükségletet jelző indikátor Robosztus rögzítő bilincsek biztonsági zárral A rögzítéshez nincs szükség segéd energiára!!! (pl. Pneumatikus, stb ) GF Piping Systems ELGEF Plus Branch saddle system 29

32 8. Rendszer előnyök Rögzítő szerszám Gyors és egyszerű használat A szerszám közvetlenül a már fölszerelt keretre csatlakozik Szűk körülmények között is a rögzítés megoldható a moduláris rendszerrel. A nyeregidomon kialakított helyekre a rögzítő egység csatlakozni tud előszerelés lehetősége Szabadon hozzáférhető leágazó csőcsonk lehetővé teszi az összekötéshez szükséges munka előkészítését (idom, szelep, stb.) Oldalsó szétszerelés lehetséges, amennyiben a nyeregidomot közvetlenül másik szerelvény vagy idom közvetlen környezetébe telepítettük. GF Piping Systems ELGEF Plus Branch saddle system 30

33 8. Rendszer előnyök Rögzítő szerszám Biztonság Megfelelő erőátvitel a nyeregidom csatlakozó felületein keresztül, eredményeként. Az erőszükségletet jelző indikátorok jelzik a mindenkori szorítóerő értékét. A zárrendszerrel ellátott rögzítő bilincsek biztos rögzítést adnak a hegesztési folyamat alatt. Hegesztés végével az anti-belt-slip racsnival az oldást kontrolláltan végezzük el. Rugalmasság Számtalan rögzítési lehetőség GF Piping Systems ELGEF Plus Branch saddle system 31

34 9. Rendszer előnyök Koronafúró Nyomásmentes megfúrás Szabványos termékek használata SDS-max Adapter Kérésre további átalakítókkal is szállítható Manuális vagy oszlopos fúrógéppel történő megfúrást javaslunk Kilökő rúd Előfúró Megfúrási átmérő a leágazás mérete szerinti Vastag csövek megfúrásár a is alkalmas Hordládában szállítva PE csövekre optimalizált vágó él geometria Cserélhető vágó élek, és fogazat GF Piping Systems ELGEF Plus Branch saddle system 32

35 9. Rendszer előnyök Koronafúró Nyomásmentes megfúrás Gyors és egyszerű használat Gyors előkészület és megfúrás manuális megfúrásoknál. Gyors megfúrás PE csőre optimalizált koronafúróval Kilökő ő rúd a kivágott darab ab eltávolításához tásá o Biztonság Pontos illesztés az integrált előfúrónak köszönhetően A kivágott a csődarab az előfúrón marad, majd a kilökő rúddal távolítható el. További megfúrási biztonság érhető el, oszlopos fúrógép csőre való rögzítésével. GF Piping Systems ELGEF Plus Branch saddle system 33

36 9. Rendszer előnyök Koronafúró Nyomásmentes megfúrás Rugalmasság g A megoldás rugalmas abban a tekintetben, hogy szabványos szerszámoknak enged teret Csatlakozó felület SDS max adapteren keresztüli, mely világszerte elfogadott csatlakozási mód További csatlakozási lehetőségek igény szerint. A furatok igényes kialakításával minimális áramlási, és nyomásesés várható Vastag falú csöveken is alkalmazható a koronafúró, mivel akár 120mm vastag cső is átvágható velük GF Piping Systems ELGEF Plus Branch saddle system 34

37 10. Általános szerelési útmutató Top-load nyergek Részletes szerelési útmutató az idommal mellékelve, továbbá szerszámok műszaki útmutatója lapján kell eljárni. A 6 lépés melyet azonban ilyen sorrendben el kell végezni: 1. Cső ő tisztítása títá durva szennyeződésektől 2. Szerszám keret felhelyezése, hántolás, hántoló egység levétele 3. Tisztítás a hántolt felületen belül 4. Az idom illesztése, és rögzítése a csőre a szerszám segítségével (Megfelelő szorítóerő kifejtése a összehegedéshez szükséges!!!) 5. Hegesztési folyamat (hevítés + hűlési idő) szorító erőt fenntartani 6. Megfúrás és a leágazás befejelezése Large diameter saddles 35 GF Piping Systems ELGEF Plus Branch saddle system 35

38 10. Hegesztendő felület előkészítése A hegesztés környezetében a cső letisztítása portól sártól A cső külső felületét 0,25mm-0,35mm vastagságban az oxidrétegtől mentesíteni (+egyéb a hegesztést negatívan befolyásoló adalékanyagok) RS szerszámot ajánljuk d315-ig, ha a minimális méret megengedi, akár kétszer is hántolhatunk Afölött az újonnan kifejlesztett nyeregidom palástmarót Cső alkoholos tisztítása papírkendvel bevizsgált, minősített, tisztítószerrel, mely alkohol tartalma nagyobb mint 85 % Csak a hántolt felületen belül, külső szennyezőt ne vigyünk a hegesztési felületbe!!! GF Piping Systems ELGEF Plus Branch saddle system 36

39 11. Kivitelezés Leágazás d160 & d225 mm Szerszám csomag Keret összeszerelése Nyereg helyének hántolása Hántolt tartomány GF Piping Systems ELGEF Plus Branch saddle system 37

40 11. Kivitelezés - Leágazás d160 & d225 mm Tisztítás Nyeregidom illesztése Végső rögzítés a rögzítő szerszámban Nyereg előrögzítése GF Piping Systems ELGEF Plus Branch saddle system 38

41 12. Kivitelezés Leágazás d315mm & d500mm Megfúrás GF Cassini Piping Systems ELGEF Plus Branch saddle system 39
