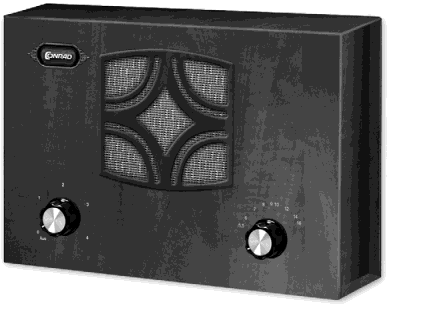

2 A középhullámú (KH) retro rádió Ez a rádió egy egyenes vevõ a középhullámú sáv vételére. Az átvitt sávszélesség a szokásos amplitúdómoduláció esetén, középhullámon 4,5 khz-re korlátozódik, és ezért nem éri el az URH-minõséget. Ehelyett azonban a középhullámon, elsõsorban este és éjjel, sokkal nagyobb a hatótávolság, és egész Európából vehetõk a rádióállomások. Középhullámú adók már a rádiózás kezdetein is léteztek. Emiatt a történelmi rádiók még ma is használhatók, és ez a rádió is képes lett volna akkor is venni az adókat. A technika hasonló az elsõ rádióvevõkéhez. Mindkét esetben un. egyenes vevõrõl van szó, amely a késõbb általánossá váló szuperheterodintól eltérõen nem alkalmaz középfrekvenciát. Egy dédapáink korából való tipikus rádiónak két rádiócsöve volt, egy a vevõrész, egy pedig a végerõsítõ számára. Ebben a retrorádióban ennek megfelelõen két félvezetõ van. Az egyfokozatú hangfrekvenciás erõsítõ funkciója pontosan megfelel a csöves végerõsítõének. A fejlõdés a sokkal kisebb energiafogyasztásban mutatkozik: Ma már egyetlen 1,5 V-os elem elég ahhoz, hogy több mint 200 óráig legyen vétel. 2

3 A történelmi mintaképhez egy hosszú huzalantennát kellett csatlakoztatni, és egy pótlólagos visszacsatoló szabályzót kellett csavargatni, hogy optimális vételt lehessen elérni. A nap végén ezt hallhattuk a bemondótól: "Ne felejtse el az antennát földelni!" - ez villámvédeli okokból volt fontos. Ennek a rádiónak azonban modern ferritantennája van. Az elsõ rádiók nem voltak olyan hangosak, mint a mai készülékek. Ez a nosztalgiarádió is közepes hangerejû egyfokozatú hangfrekvenciás erõsítõt tartalmaz kis telepfeszültség mellett. Szánjon rá idõt és nyugalmat, hogy kiránduljon a középhullámon, mint a régi idõkben. Ennek a rádiónak csendre van szüksége a környezetében, és igényli az összes érzékszervet. Élvezze a sokféle állomást, legfõképpen este. Hallgatózzon a legtávolibb adók után, állítsa borotvaélesre a frekvenciákat. 3

4 Alkatrészek forgókondenzátor; 265 pf ferritrúd 80 menetes tekercs 20 menet utáni leágazással hangszóró, 8 Ω, 0,5 W kapcsolós hangerõszabályzó;10 kω nyomtatott áramköri lap 0,6 méteres sodrott huzal elemtartó 15 cm-es csatlakozóvezetékekkel IC1; középhullámú egyenes vevõ; TA7642 T1 npn-tranzisztor; BC547B R1 100 Ω (barna, fekete, barna) R2 680 Ω (kék, szürke, barna) R3 100 Ω (barna, fekete, barna) R4 100 kω (barna, fekete, sárga) R5 33 Ω (narancs, narancs, fekete) C1 100 nf; kerámia (104) C2 elektrolit kondenzátor; 47 µf C3 100 nf; kerámia (104) C4 100 nf; kerámia (104) C5 100 nf; kerámia (104) C6 elektrolit kondenzátor 1000 μf 4

5 A kezelõszervek beszerelése A forgókondenzátor a kívánt vételi frekvencia beállítására szolgál. Illessze a hosszabbító tengelyt a forgókondenzátorra, és rögzítse erõsen a hosszú 2,5 mm-es csavarral. Vigyázzon közben arra, hogy a tengelyt ne csavarja keményen ütközésig, és használjon fogót a tengely megtartásához. A forgókondenzátort csak késõbb kell a házba beépíteni két kis csavarral és a hozzávaló alátétekkel. A forgókondenzátor Tegye be a hangszórót, a megfelelõ hasítékba tolva. A csatlakozóknak lefelé kell állniuk, hogy késõbb a rövid összeköttetések elérjenek a kártyához. A hangszóró elég szilárdan ül a hasítékban. Mégis egy csepp ragasztóval vagy melegragasztóval még jobban is meg lehet erõsíteni. A hangszóró 5

6 A három kivezetésel bíró hangerõszabályzó tartja a két kivezetéses be- /kikapcsolót is. Amikor a tengelyt egészen balra forgatja, a kapcsoló nyit. Helyezze a hangerõszabályzót a baloldali szerelõ furatba. Egy kis fül megakadályozza az elcsavarodástól. Rögzítse a szabályzót az anyával, közben ne feledkezzen meg az alátétrõl. A kapcsolós hangerõszabályzó (potenciométer) Forrasztások A rádió megépítéséhez hat vezeték szükséges. Vágjon le az alábbi hosszakkal vezetékdarabokat: 1 x 10 cm 3 x 8 cm 2 x 5 cm Távolítsa el a végekrõl a szigetelést 5 mm hosszban. A mûanyagszigetelés viszonylag puha, és kis erõvel a körmével is le tudja húzi. Sodorja meg a vezetékereket az ujjaival. Gondosan ónozza le a csupasz vezetékvégeket, hogy a finom erek ne tudjanak kiszabadulni. Az ónozáshoz egyszerre tartsa oda a forró pákahegyet és az ónt a vezetékvéghez. Az ónnak teljesen be kell futnia a vezetékvéget. 6

7 Az elõkészített vezetékek Ha még kevés tapasztalata van a forrasztás terén, a vezetékvégek beónozása jó gyakorlat, ahol nem sokat lehet hibázni. Ezután következik a kártya forrasztása. Tájékoztatásul szolgál a komplett vevõ kapcsolási rajza az útmutató utolsó oldalán. Alkatrészek a kártyán 7

8 Ültesse be a kártyát az elektronikus alkatrészekkel a beültetési rajznak megfelelõen. Kezdje az ellenállásokkal: R1 (100 Ω, barna, fekete, barna), R2 (680 Ω, kék, szürke, barna), R3 (100 Ω, barna, fekete, barna), R4 (100 kω, barna, fekete, sárga) és R5 (33 Ω, narancs, narancs, fekete). Hajlítsa le a lábakat szükség szerint, és dugja be õket a kártya megfelelõ furataiba. Az alsó oldalon forrassza meg a két lábat. Vágja le a kiálló végeket egy éles csípõfogóval kb. 2 mm-re a kártyától. Figyelem: Ne vágja le a végeket túl közel a kártyához, mert a keletkezõ mechanikai feszültség felfeszítheti a rézfóliát. Egy ellenállás beforrasztása Ha az összes ellenállás már be van forrasztva, ültesse be a félvezetõket. Gondoljon arra, hogy a két félvezetõ alkatrésznek azonos alakú a háza, és három lába van, de nem szabad felcserélni õket. Az IC1 felirata TA7642, a T1 tranzisztoré BC547B. Figyelje mindig a lapos oldalát a háznak. A beszerelés irányát a kártya feliratozása mutatja. Ültesse be az IC1-et és a T1-et, valamint a kondenzátorokat. Forrassza be most a C1, C3, C4 és C5 kerámia tárcsakondenzátorokat. Mind a négy azonos típusú: 100 nf (104). Most már csak a C2 (47 µf) és a C6 (1.000 µf) elektrolitkondenzátor hiányzik. Ügyelni kell a beépítési helyzetre. A kártyán a pozitív pólus van jelölve. Ez a hosszabbik kivezetés. A mínusz pólust egy fehér csík jelöli a mûanyag szigetelésen. 8

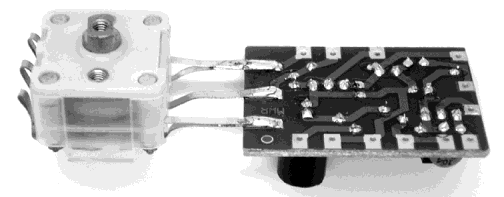

9 Az elkók beültetése - a beültetett kész kártya. Következik a forgókondenzátor beforrasztása a kártyába - ennek a szükségesnél több kivezetése van. Használja a középhullámú oldalt összesen öt kivezetéssel, míg az URH oldal négy kivezetéssel szabadon marad. A közbensõ kivezetések vezetõ kapcsolatban vannak a tengellyel, és az ellencsatlakozást képezik a forgókondenzátor mindegyik szegmenséhez. Kiegészítik a finomhangoló (trimmer) kondenzátorok, amelyeknek saját kivezetéseik vannak a középhullámú oldalon. Forrassza össze a forgó- és a trimmerkondenzátorok megfelelõ kivezetéseit. A forgókondenzátor egyúttal a mechanikai tartó is a kártya számára. A hosszú kivezetéseket egy kissé meg kell hajlítani, és össze kell forrasztani a legrövidebb kivezetésekkel. Így elérhetõ, hogy a kártya a forgókondenzátor beszerelése után kb. 1 cm távolságra legyen az elõlaptól. Összekötés a forgókondenzátorral Forrassza be most a megfelelõ kábeldarabokat. Hosszuk a huzalozási rajzon látható. A beónozott vezetékvégeket át is dughatja a lyukakon, és a többi alkatrészhez hasonlóan beforraszthatja, vagy laposan beforraszthatja az alsó oldal forrasztási felületére. A GND (föld) csatlakozáshoz az elemtartó fekete vezetékét kell forrasztani. A piros vezetéket a

10 9 hangerõszabályzó kapcsolójához kell vezetni. Forrassza be már a tekercseket is. De csak késõbb tolja át õket a ferritrúd felett, mivel az érzékeny sodrott bekötõvezeték könnyen eltörhet. Huzalozási rajz Majd szerelje be a forgókondenzátort az elõlapba. Használja az alátéteket a 2,5 mm-es rögzítõcsavarokhoz, amelyeknek nem szabad túl mélyen a forgókondenzátorba belenyúlniuk, mivel ekkor megérinthetnék a kártyákat. Kösse össze a kártyát a szerelési rajznak megfelelõen a hangszóróval, a hangerõszabályzóval és az elemmel. 10

11 A komplett huzalozás Tolja be a ferritrudat a vevõtekercsbe, és rögzítse egy kis ragasztófilmmel vagy melegragasztóval a hangszóró fölé a homloklapra. A rádió most teljesen kész, már csak tesztelni kell. Rajzolja le a felépítést a nevének és a dátumnak a megadásával együtt az útmutató füzet utolsó oldalára. Ezt az oldalt azután másolja le, vagy válassza le, és ragassza be a rádió házába. Ily módon még évek múlva is mindent meg tud érteni, és az esetleges javításokat el tudja végezni. Így van ez az öreg csöves rádióknál is. Több év után is lehetõség van a javításra, mivel a kapcsolási rajz mindig benne van a készülékben. 11

12 Az elsõ teszt A rádiónak egy 1,5 V-os alkáli típusú ceruzaelemre van szüksége. Egy csak 1,2 V- os ceruza-akkumulátor nem alkalmas, mivel a kisebb feszültség miatt csak csökkent vételi teljesítmény áll rendelkezésre. Rakjon be egy új 1,5 V-os alkáli típusú ceruzaelemet. Kapcsolja be a rádiót, és csavarja teljesen fel a hangerõszabályzót. A frekvencia-gomb segítségével hamar talál egy adót, amely hangosan és tisztán szólal meg hangszóróból. Nappal valószínûleg csak közeli rádióállomások vehetõk. Keresse meg tehát a helyi adót. Mintegy két órával naplemente után válik igazán "éberré" a rádió. Számos távolit adót tud már fogni. Vétel a gyakorlatban Állítson be egy adót. Minél gyengébb egy adó, annál pontosabban kell behangolni. Ha egy adó túl nagy térerõvel fogható, a rádió túlvezérlõdhet. Erõs torzítást hallhat. Ebben az esetben kissé vissza kell csavarni a hangerõt, és esetleg egy kissé a frekvencia mellé kell hangolni, amíg tiszta nem lesz a hang. A skála hitelesítése A rádióra rá van nyomtatva egy frekvenciaskála. Ahhoz, hogy a kijelzett frekvenciák lehetõleg pontosan egyezzenek, a vevõt hitelesíteni kell. Az összehasonlításhoz két rádióadó szükséges ismert frekvenciával a tartomány alján, ill. tetején, vagy pedig egy másik rádió. A legfontosabb adókat és frekvenciákat megtalálhatja az interneten, vagy pl. egy rádiújságban. Elõször a felsõ adót állítsa be. Állítsa ezután a forgókondenzátoron lévõ finomhangoló kondenzátort egy csavarhúzóval addig, míg az adó a skálán a megfelelõ helyre nem kerül. Majd állítson be egy adót a tartomány alján. Tolja el most a tekercset a ferritrúdon egy kicsit a közepén kívülre, amíg a frekvencia kijelzése nem lesz helyes. Ezzel a felsõ beállítás is kissé eltolódik, ezért annak a beállítását meg kell ismételnie. 12

13 Az irányok betájolása A rádió ferritantennája érzékenyen reagál az irányra. A legnagyobb jelerõsséget akkor veszi, ha merõlegesen áll a vételi irányra. Fordítva, az adó irányát különösen pontosan tudja betájolni, ha a rádiót úgy forgatja, hogy az adó teljesen eltûnjön. Ezt a módszert alkalmazhatja akkor is, ha egy nagyon erõs adó a szomszédos frekvenciákon mûködõ adókat elnyomja. Néha akkor hall jobban egy gyenge adót, ha a rádiót megfelelõen elforgatja. Távolsági vétel Figyelje egyszer este a középhullámú sávot. Mintegy két órával naplemente után egyre jobbá válik a vétel. Számos adót fog hallani egész Európából. Gyakran 30 vagy még több állomás közül választhat. 13

14 Magyarázatok a kapcsolási rajzhoz A történelmi mintakép egy rezgõkörbõl álló nagyfrekvenciás fokozatot és a hangfrekvenciás erõsítõcsövet tartalmazza. Ez a rádió ugyancsak egy tekercsbõl és forgókondenzátorból álló rezgõkört alkalmaz. De a kis háromkivezetésû integrált vevõkapcsolás ténylegesen több nagy erõsítésû tranzisztort tartalmaz. Emiatt már nem kell csatlakoztatni huzalantennát, mivel a ferritantenna is elegendõ a távolsági vételhez. A ferritmagos tekercsbõl és forgókondenzátorból álló rezgõkör egyúttal a vevõantenna is. A nagyfrekvenciás jel a tekercs egyik leágazásából van kicsatolva, és a vevõ-ic bemenetére (1. láb) vezetve. A kimeneten (3. láb) a demodulált hangfrekvenciás jel, továbbá az automatikus erõsítésszabályzás vezérlõfeszültsége is megjelenik. A feszültség a jel nélküli 1,2 V-ról nagy jelerõsség esetén 1 V alá esik. A szabályzófeszültség az R4-en keresztül jut vissza a bemenetre, és vezérli a vevõ erõsítését. Ily módon majdnem egyforma hangosan szólnak az erõs és a gyenge térerejû adók. A kb. 1 és 1,2 V közötti szabályzófeszültség a hangerõszabályzón keresztül jut a végfokozat T1 tranzisztorának a bázisára. A kb. 20 ma-es munkapont ezáltal messzemenõen független a tápfeszültségtõl, és a tranzisztor áramerõsítésének a szórásától, a vételi térerõvel azonban változik. Opcióként csatlakoztathat az A1 és A2 pontra egy 0,5 ma mérési tartmányú mûszert (nem része a készletnek). A mûszer az emitterfeszültséget mutatja, és azzal egyúttal a T1 emitteráramát. Az áram kb. 5 ma-ig lecsökken, ha kis hangerõ van beállítva, mivel akkor a max. 10 kohm értékû kiegészítõ bázisellenállás lecsökkenti a bázisáramot. A mûszer az emitteráram minden változását mutatja, és ezzel egyúttal az elem állapotát is, és a beállított adóállomás beállított hangerejét és térerejét is. A kapcsolás különösen takarékos, és csak egy 1,5 V-os elemre van szüksége. Egy tipikus 2000 mah kapacitású alkáli típusú elem 100 órai üzemre elegendõ nagy hangerõ mellett. Mérsékelt hangerõ mellett az elem még sokkal hosszabb ideig kitart. 14
