1 AEROSTAR, AEROSTAR-EXACT, AEROSTAR-ROTATION GYOMFÉSŰ, PRECÍZIÓS GYOMFÉSŰ, ROTÁCIÓS GYOMFÉSŰ GYOMFÉSŰ PRECÍZIÓS GYOMFÉSŰ ROTÁCIÓS GYOMFÉSŰ AEROSTAR AEROSTAR-EXACT AEROSTAR-ROTATION

2 ELŐNYÖK, ALKALMAZÁSI TERÜLETEK ÉS MUNKAMÓDSZEREK Az AEROSTAR 100 %-ig ezerszeresen bevált gyomfésű klasszikusunk. Nagyon jó gyomirtó hatás érhető el vele (a gyomirtás 70%-a a gyomnövények betakarásával történik). A lengő villákon, a láncon lógó tagokkal és a hosszú fogakkal (Ø 7/ 490 mm hosszú) tökéletesen illeszkedik a talajviszonyokhoz. AEROSTAR-ROTATION AEROSTAR-EXACT AEROSTAR A munkaszélesség 1,5-15 m a függesztett változatnál és m a féligfüggesztett kivitelnél. A fogtávolosság 2,5 cm. Nagy választék áll fogakból rendelkezésre Ø 6,5-8 mm és a hosszúság mm. Az érzékeny, különleges kultúrákhoz az AEROSTAR extra hosszú fogakkal és a fogak hidraulikus állításával is felszerelhetők. Ez egy előre lépést jelent az AEROSTAR-EXACT- irányába, mellyel tovább optimalizálták. Az AEROSTAR-EXACT (precíziós gyomfésű) az elöl-hátul található támkerekeinek köszönhetően pontos mélységvezetést kínál, ezáltal ideális a vakpásztázáshoz. A lengőtengelyes hátsó támkerekek tökéletes utánfutást biztosítanak. A gyomfésülést végző tagok fixen vannak a villákra rögzítve - ez fontos a munkamélység pontos betartásához. A rögzített tagok nem tudnak lengeni vagy ugrani (pl. a nyomvonalon), éppen ezért rendkívül nyugodtan futnak. Az egyenetlenségeket csak a hosszú fogak egyenlítik ki. A fogak dőlésszöge a központilag vezérelt finoman állítható hidraulikusan fokozat nélkül a traktorból történik. A teljes munkaszélességben is ezen a rendszeren keresztül történik a gyomfésű tagjainak hidraulikus nyomás- és szintkiegyenlítése is. Ha a fogakat előfutásra állítjuk, akkor jobban feltörik a talaj kérgét és a növényeket nem nyomja, illetve húzza a talajhoz. Az AEROSTAR-EXACT kiválóan alkalmas a kései gyomirtásra, az érzékeny különleges kultúrákhoz vagy a ragadós galaj kifésüléséhez. Az AEROSTAR-ROTATION (rotációs gyomfésű) az AEROSTAR-ral és az AEROSTAR-EXACT-tal ellentétben ferdére állított, forgó csillagkerekekkel dolgozik. Ezzel, a normál gyomfésűkkel összehasonlítva, nagyobb gyomirtó hatást ér el alacsonyabb munkavégzési sebességnél. A forgó munkavégző szerszámokkal mulcshoz is alkalmas. Mivel a forgó csillagkerekek nem húzzák magukkal a növényeket, a későbbi növekedési stádiumban is használható. A ferde állás jobb hatékonyságot eredményez a sorban is kifésüli a gyomokat a sorból. Érzékeny kultúráknál és laza talajoknál a tehermentesítő rugóval csökkenteni lehet a csillagkerekek nyomását és finomabban lehet dolgozni. Addig lehet csökkenteni, amíg a csillag gyakorlatilag már nem fekszik fel. A talaj lehetőleg legyen sima. A munkavégző szerszámok különleges helyzete miatt az AEROSTAR-ROTATION-nal már kis sebességek esetén is (2-3 km/h) jó hatásfokú munkát lehet végezni.

3 AEROSTAR-CSALÁD SZÁNTÓFÖLDJEINK SZTÁRJAI AEROSTAR Az AEROSTAR optimális fésülő hatású gyomfésű. Világszerte ezerszám felhasználva az AEROSTAR nem csak a növényállomány mechanikus ápolására szolgál, hanem a kémiai gyomirtáshoz képest is megbízható alternatívát kínál. Oldal 5-15 AEROSTAR-EXACT Az AEROSTAR-EXACT-tal olyan sorkultúrák (mint a kukorica, szója, napraforgó, lóbab stb.) már sziklevél stádiumban (a sor már szabad szemmel látható) gyomfésülhető. Ez a pontos mélységvezetés és főként az agresszivitás pontos beállítása miatt lehetséges. Oldal AEROSTAR-ROTATION Az AEROSTAR-ROTATION egyesíti magában a gyomfésű és a rotációs gyomfésű előnyeit. Ennek eredménye egy rendkívül széles felhasználási spektrummal rendelkező rotációs gyomfésű. A munkát acélból készült fogak végzik, amelyeket ferde helyzetű műanyag kerékbe öntöttek be. Oldal

4 GYOMFÉSÜLÉSI ISMERET AMI SIKERHEZ VEZET Egy gyomfésű eredményessége a gyomnövények leküzdésénél 70%-ban a csírázó gyomok betemetésétől függ, és csak kb. 30 %-ban ezek kitépésétől. Ebből a tényből különböző feltételek vezethetők le a gyomfésű használatának sikerességére vonatkozóan. A talaj legyen porhanyós és rázható. Ezért főként a kérgesedésre hajlamos, agyagos és iszapban gazdag talajoknál kell a felső göröngyös réteg ph-értékének rendben lenni. Annak érdekében, hogy a nyomvonal okozta károkat minimálisan tartsuk, tavasszal, és a vakpásztázáshoz lehetőleg nagy munkaszélességet válasszunk egy könnyű traktorral. Ősszel a gyomfésűvel megmunkálandó magágyat durva rögösre műveljük meg, akkor tavasszal optimális lesz a talaj a kelő gyomok betakarásához. Megfagyott földnél tavasszal először hengereljünk, és csak azután használjuk a gyomfésűt, ha a növények felegyenesedtek és a talaj már nem fagyott. Az AEROSTAR-ral a gyomfésülés nagy menetsebességet követel (8-12 km/ó). Ez erőteljesen megmozgatja a földet és kiszedi illetve betakarja a kelő gyomot. Ez sikeresebb, nagy hatékonyságú gyomirtást eredményez. Ennél is nagyobb hatékonyság csak az AEROSTAR-ROTATION-nal érhető el alacsonyabb sebességeknél. A MEGFELELŐ IDŐPONT MEGVÁLASZTÁSA Különösen hatékonyak azok a lépések, amelyek a kultúra kikelése előtt történnek. A gyomirtást éppen ezért lehetőleg pontosan össze kell hangolni a talajművelés és a vetés időpontjával. Ahol lehet, a vetést és a vakpásztázást meg kell előzni a jól bevált magágykészítésnek, hogy a talaj felső rétegében a gyomok egész generációját időben történő csírázásra serkentsék. A gabona és a különleges kultúrák kikelés előtti vakpásztázása jól bevált. Ez a gabona csírázásáig, a növekedés megindulásáig lehetséges. Éppen a gyomnövények csírázási vagy apró levél stádiumában érik el betakarásával vagy kiforgatásával a legnagyobb sikereket (akár 80%-ig). Az időben optimális gyomfésülési időszak, amikor gyomnövények csírázásnál éppen áttörik a magágy felületét. Amikor az első csíralevelek megjelennek, akkor kell a gyomfésűt használni. A rozsnál, ősziárpánál és a korán vetett gabonánál a gabonában gazdag vetésforgó esetében a télen csírázó széltippan és a parlagi ecetpázsit okozza gyakran a legtöbb problémát. A rozsnál és az ősziárpánál a gyomfésülés sikere az időben történő tél előtti használattól függ. A búzánál a kicsit későbbi vetés kitolja a gyomfésülési időszakot és csökkenti a gyomok nyomását. Ha a gyomnövények a sziklevél stádiumon keresztül az intenzív növekedési fázisba kerültek, az irtásuk nehezebb. Ebben az esetben erősebben kell gyomfésülni (nagyobb az ujjak nyomása vagy meredekebb az ujjak beállítás), hiszen a gyomnövényeket alig lehet már kitépni és átvészelik a betakarást is. Különösen hatékony a gyomfésülés napos és szeles napokon délben. A szabadon fekvő gyomcsírák már délutánra kiszáradnak. 4

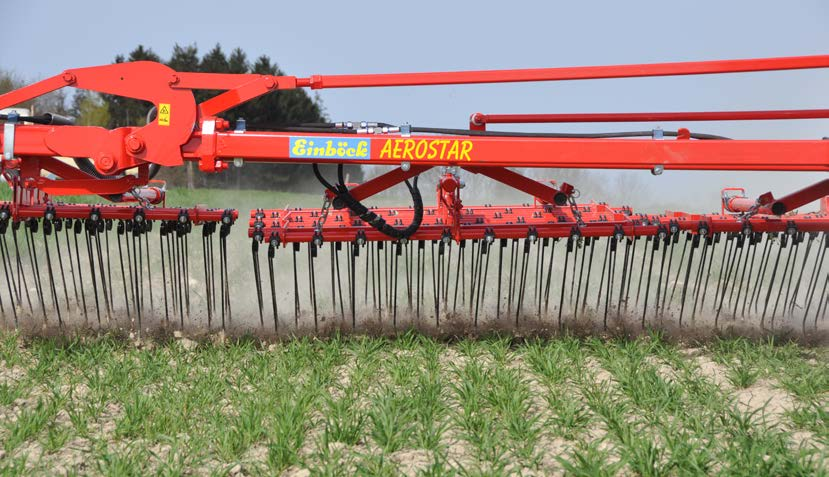

5 AEROSTAR AEROSTAR FOKOZZA A TALAJ ÉLETEREJÉT MEGSEMMISÍTI A GYOMOT Nemcsak a mechanikus állománygondozásnál, hanem a kémiai gyomirtás alternatívájaként is már évek óta jól bevált az AEROSTAR. A gyomfésű felhasználási spektruma igen kiterjedt. A gabonánál, kukoricánál, répánál, repcénél, burgonyánál, zöldségnél, borsónál, szójánál, lóbabnál, paradicsomnál, epernél és réten való sikeres használatának köszönhetően ez AEROSTAR döntő jelentőségű a talajápolásban. A gyomfésű alapos és hatékony munkamódszerével optimálisan illeszthető be gazdálkodási koncepciónkba. Ez kiterjed a vetésforgótól kezdve a trágyázáson és talajművelésen keresztül a mechanikus gyomirtásig. A koncepciónk célja az lesz, hogy a gyomnövények szintjét olyan alacsonyan tartsák, hogy a növénykultúrákban se mennyiségi se minőségi károsodás ne lépjen fel. Nem törekedhetünk azonban gyommentes állományra, hiszen a különböző fajtájú mértékletes gyomállomány pozitív hatással is bírhat. Az AEROSTAR használatának további pozitív hatású előnyei a: talajszellőztetés vízháztartás szabályozása (kapilláris hatás megszakítása) bokrosodás elősegítése jelentősen hozzájárulnak a kultúrnövények fejlődéséhez. Erőteljesen tőlünk függ azonban a kemikáliáktól mentes gyomszabályozás sikere, hiszen a talaj folyamatainak gondos megfigyelésével mi érjük el. Úgy kell megválasztanunk a használat időpontját, hogy napos időben dél körül gyomfésüljünk, hogy a gyomnövények csírái kiszáradjanak és elpusztuljanak. Ügyeljünk arra, hogy a talaj ne legyen túl nedves. Az optimális erősséget és mélységbeállítást, valamint menetsebességet és a fogak beállítását a talaj adottságaival és az időjárási viszonyokkal összefüggésben végezzük el. 5

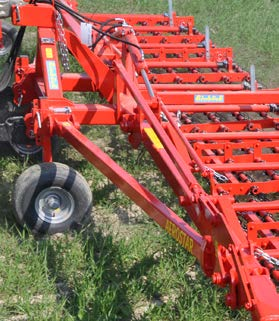

6 AEROSTAR Az fogak hidraulikus állítása megkönnyíti az AEROSTAR használatát változó talajviszonyok esetén. Ez előnyt jelent a szállítási helyzetbe történő billentéskor is. A fogak lapos helyzetbe állításával. Természetesen utólagos szerelésre is lehetőség van. A kis és kevés vakondtúráshoz használható a gyepsimító lap is, amely közvetlenül a fogakra csavarozható. A támkerekek magassága a furatos magasságállítóval szabályozható. A középső kerekek nyomtávolsága 1,45 m és felár ellenében opcióként akár 2 m-ig szállítható. A 4,5 m és 5 m munkaszélességű munkagépek rugó tehermentesítésűek, mechanikusan vagy hidraulikusan nyithatócsukható változatban is kaphatók. A még nagyon kicsi növényekből álló sorkultúrákban történő használatához kifejlesztettünk egy fogfelfüggesztést. Ezzel a fogak soronként függeszthetők, ill. deaktiválhatók. Ezen a területen nem működnek, dolgoznak és nem károsítják a kultúrát. Felár ellenében fényvisszaverős figyelmeztető tábla is kapható. 6 AEROSTAR műszaki adatok Típus/ Munkaszélesség cm Fogak számal Függesztés kategóriája Támkerekek Felcsukás. Száll. szélesség / -merev -mech. hidr. magasság m-ben Fogmezők LE/kW Súly kb. kg AEROSTAR I/22 2 1,5/1, / AEROSTAR I/22 2 2/1, / AEROSTAR I/28 2 3/1, / AEROSTAR I/28 2 2,6/1, / AEROSTAR I/28 2 2,6/1, / AEROSTAR II/28 2 3/2, / AEROSTAR II/28 4 2,6/3, / AEROSTAR II/28 4 2,6/3, / AEROSTAR II/28 4 3/3, / AEROSTAR 900 2,3 360 II/28 4 3/3, / AEROSTAR II/28 4 3/3, / AEROSTAR ,4 480 II/28 4 3/3, / AEROSTAR ,4 600 II/28 4 3/4, / m-es munkaszélességre is redukálható m munkaszélességre is bővíthető. 3 Ollós összecsukás 4 9 m ill. 12 m munkaszélességre redukálható. A műszaki és méretadatok megközelítők és nem kötelező érvényűek. A konstrukciós és kiviteli változtatások joga fenntartva.

7 AEROSTAR AEROSTAR alapfelszereltség Fogak Ø 7 mm, 490 mm hossz Csavarodás álló tartócső fogak központi állítása Fogak távolsága 2,5 cm Nagy golyóscsapágyazású támkerekek, nyomtávolság kb. 1,36-1,45 m, méret 16 x 6,50/8 (ollós összecsukásnál 18 x 8,50/8 középen) Oldalsó tagok automatikus befordítása a párhuzamos vezérlésnek köszönhetően Leállítóláb Az ollós összecsukású munkagépekhez 2 kettős működésű vezérlőszelep szükséges Szállítási szélesség 1,50 m - 3,00 m Kezelési utasítás AEROSTAR opcionális felszerelések Fogak 490 mm hossz, Ø 6,5 mm az alapfelszerelés fogak helyett Fogak 380 mm hossz, Ø 6,5 mm az alapfelszerelés fogak helyett Fogak 490 mm hossz, Ø 8 mm az alapfelszerelés fogak helyett Fogak 490 mm hossz EGYENES, Ø Ø 8 mm az alapfelszerelés fogak helyett Fogak 600 mm hossz, Ø 7 mm az alapfelszerelés fogak helyett elöl a tag rögzítésével 6 m munkaszélességig elöl rugózott simítólemezzel a rétekhez Fogak hidraulikus állítása tagonként, szereletlen Fogak hidraulikus állítása tagonként, szerelt További simító lemezek réthez az fogakra szerelve Vezérlőszelep, ha a traktoron csak 1 kettős működésű van (csak az ollós összecsukású munkagépekhez), Figyelmeztető tábla világítással Az AEROSTAR-nál egy olyan vetőgép, mint a P-BOX vagy ROTOSEEDER, utólagos felszerelésére bármikor lehetőség van kérjen részletes prospektust erről. AEROSTAR Az AEROSTAR-t stabil profilcsővázból készítik, amely munkaszélességtől függően merev, mechanikus vagy hidraulikusan mozgatható változatban kapható. A kiváló minőségű anyagok használata és a célzottan robusztus kivitelezés biztosítják, hogy szélsőséges talajviszonyok mellett is a 6 soros fogmezők fogai a vázon és a felső vonókaron keresztül még tovább terhelhetők. Munkaszélességtől függően az AEROSTAR-t két vagy 4 pneumatikus gumizású támkerék vezeti. Ezek laza talajoknál megakadályozzák, hogy a köracél fogak túl mélyen hatoljanak a talajba. A lengve felfüggesztett fogmezők kiválóan alkalmazkodnak a talaj egyenetlenségeihez. A rugós fogak agresszivitása igény szerint egy központi karral tagonként állítható. A tartócső önmagában is csavarodás álló és a cső teljes hosszában biztosítja a fogak egyenletes helyzetét és így azonos agresszivitását. Ez kötött talajoknál különösen fontos. A fogak irányának stabilizálását a műanyag tartókon keresztüli pontos vezetéssel biztosítják. A fogak így mindig pontosan menetirányban állnak és jelentősen elősegítik a vibrációs hatást. Ennek a tartónak köszönhetően nem tudnak a fogak elcsavarodni vagy meglazulni. A fogak rugós spirálmenetei a tartócső alatt találhatók, így a fogak könnyebben rezeghetnek és a rugókból kiinduló minden mozgást követnek. A növénycsúcsok károsodása a fogak szerelési magassága miatt kizárt. Az AEROSTAR a réteken, normál vetésre, felülvetésre vagy utánvetésre is a legalkalmasabb. Ehhez különböző felszerelések, mint homlokoldali rovátkolt simítőlemez vagy pneumatikus vetőegység kapható. A használatával kapcsolatban kérjük a rétgondozás című prospektust! 7

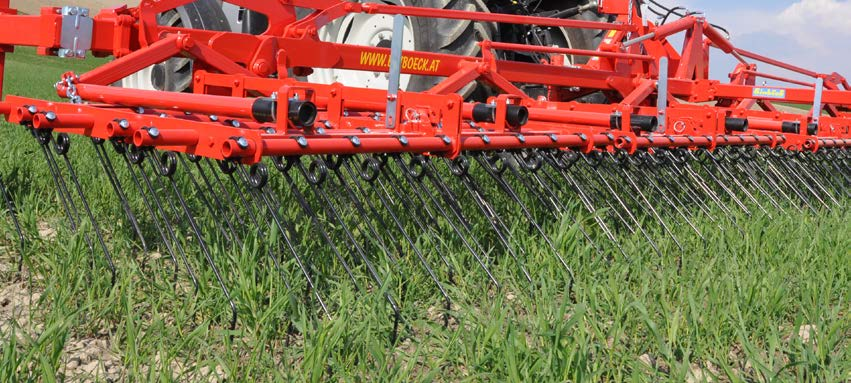

8 AEROSTAR MIÉRT FONTOS A FOGAK HOSSZA A hosszabb fogak jobban kiegyenlítik a talaj egyenetlenségeit. A fogak kis szögbeállításánál relatíve nagy marad az átáramlás. Az olyan kultúrák, mint burgonya, kukorica, napraforgó, lóbab stb. még egy késői időpontban is gyomfésülhető. Ha szállítási helyzetbe összecsukjuk, a fogakat lapos helyzetbe kell állítani. A 60 darab fog 1,5 m munkaszélességbe 2,5 cm-es fogtávolságot eredményez. Csak ez a távolság képes a már említett és elvárt hatékony munkát biztosítani. A rugós fogak agresszivitását szükség szerint tudjuk tagonként 5 helyzetbe állítani egy központi kar segítségével. Ha szállítási helyzetbe összecsukjuk, az fogakat lapos helyzetbe kell állítani. A fogtartó cső önmagában is csavarodás álló és az egész cső hosszában biztosítja a fogak egyenletes helyzetét és ezzel egyenletes agresszivitását is. 8

9 AEROSTAR MEGFELELŐ FOGAK KIVÁLASZTÁSA AZ EREDMÉNYES GYOMSZABÁLYOZÁSHOZ Kötött talajoknál, nehéz talajviszonyok között 8 mm átmérőjű és 490 mm hosszúságú fogat kell használni. Ezeket alkalmazzák a réteken a legtöbbször. A köves talajoknál, hogy a köveket ne rakjuk le feltétlenül a talaj felszínén, a 8 mm átmérőjű, 490 mm hosszú, egyenes fogat ajánljuk. A 6,5 mm átmérőjű és 380 mm hosszúságú fogak a közepesen kötött talajokhoz kiválóan alkalmas. Laza talajokhoz ezeket a fogakat 6,5 mm átmérővel és 490 mm hosszal tervezték. Az alapkivitelű univerzális fogak 7 mm átmérővel és 490 mm hosszal a közepesen kötöttől a kötött talajokig optimálisak. Ezzel a foghosszal a talaj egyenetlenségei kiválóan kiegyenlíthetők. Ezeket a fogakat használják leggyakrabban a gabonatermesztésben. Ez a fog 7 mm átmérőjével és 600 mm hosszával előnyöket jelent a különleges kultúráknál. Emellett hosszánál fogva rendkívül jól egyenlíti ki a talaj egyenetlenségeit. Ezek a legkevésbé agresszív fogak. 9

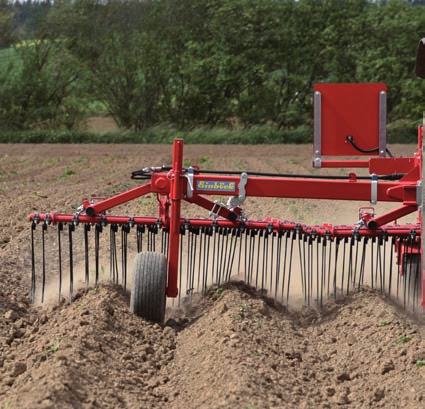

10 AEROSTAR Az olyan speciális kultúráknál, mint pl. itt a paradicsom, levehetünk fogakat is azért, hogy a kultúra ne sérüljön. EZT VÁRHATJUK AZ AEROSTARTÓL Stabil profilcső váz Nagy golyóscsapágyazású támkerekek Minden csuklón kenési pont Csúszó perselyes edzett csuklós csap Villa alátámasztása műanyagból (nem kopnak az acélcsövek) A párhuzamos vezérlésnek köszönhetően az oldalsó tagok automatikus összecsukása Fogak dőlés szöge könnyen és pontosan állítható A fogak szabadalmaztatott, húzott rugóacél huzalból készültek A speciális fogtartó miatt fokozott vibrációs hatás Nincsenek éles szélek, így a növények nem károsodnak A rugók menete és a fogak mozgása nincs korlátozva (nincs törésveszély) A gyorscsatlakozós lengőtengelynek köszönhetően könnyű az össze- és szétkapcsolás a traktorral (9 m munkaszélességig ollós összecsukás nélkül) A nagy háromszög támaszok megakadályozzák az oldaltagok kilengését nagyobb munkaszélességeknél 10

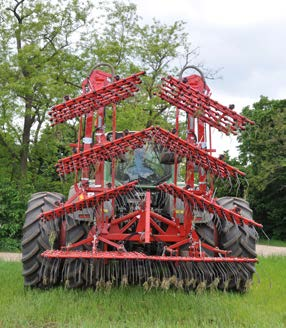

11 AEROSTAR ROBUSZTUS KONSTRUKCIÓ AZ OPTIMÁLIS GYOMFÉSÜLÉS ÉRDEKÉBEN Az oldalsó tagok szállítási helyzetbe történő automatikus összecsukásával a szállítási szélesség csak 2,6-3 m. Nagyobb munkaszélességeknél, speciel az ollós összecsukással rendelkező munkagépeknél az oldalszárnyak nagy háromszög támasztékkal vannak felszerelve. Ezzel biztosítják, hogy a váz még nagyobb munkasebességeknél és fogagresszivitásnál sem ágaskodik fel. 12 m munkaszélességnél is csak 3 m a szállítási szélesség. 11

12 AEROSTAR Féligfüggesztett AEROSTAR további alapfelszerelései Fogak Ø 7 mm, 490 mm hosszúak Kitámasztó ékek Leállításhoz támasz Paralelogramma függesztés fogmezőnként hidraulikus szintkiegyenlítés Függesztés alsókarokonn Kat.II. és III. Három kettős működésű hidraulikus csatlakozás szükséges (ebből 1x lehetőség az úszóhelyzetre) A 1,75-2,25 m-es nyomtáv 10 cm-es lépésenként állítható Féligfüggesztett AEROSTAR további opciós felszerelései Fogak 490 mm hossz, Ø 6,5 mm az alapkiviteli fogak helyett Fogak 600 mm hossz, Ø 7 mm az alapkiviteli fogak helyett Fogak 490 mm hossz, Ø 8 mm az alapkiviteli fogak helyett Fogak 490 mm hossz, EGYENES, Ø 8 mm az alapkiviteli fogak helyett Széles, 13,0/55-16os gumizása 10,0/75-15,3 AW helyett (alapkivitelben az AEROSTAR-nál 24 m) Függesztés a vonószemmel Ø 50 mm hidraulikus kiemeléssel, az alsókaros felfüggesztés helyett. 12

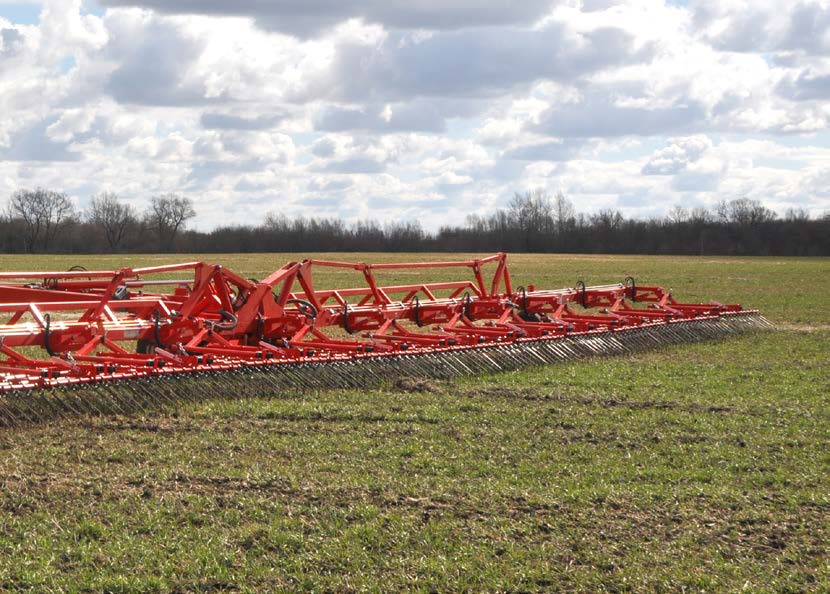

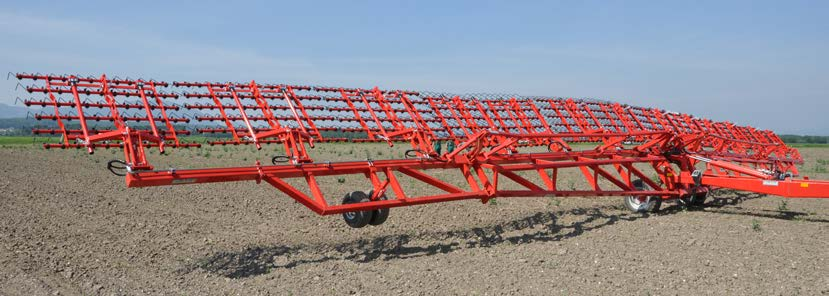

13 18-24m A nagyüzemek számára az AEROSTAR-t féligfüggesztett változatban is szállítjuk. Javasoljuk azonban, hogy ezt a hatalmas AEROSTAR-t csak megfelelően sík művelési feltételek mellett használjuk. A futóművet, amit a traktor alsó vonókarjára akasztanak, két nagyra méretezett kerék tartja. Munkavégzési helyzetben két további állítható támkerék biztosítja gyomfésű váza külső szárnyainak nyugodtabb járását (nincs lengés lefelé és felfelé). A futómű építésében a stabil profilcsőváz akadályozza meg a gyomfésű keretének előre és hátra történő lengését. Mint minden más Einböck munkagépnél, minden csukló természetesen kopópersellyel rendelkezik és a csuklós csapok edzettek. Szállítási helyzetbe történő összecsukáskor és fordulásnál a szántóföld végén a külső kerekek nem érintkeznek a talajjal. Így ennél a folyamatnál nem sérül vagy károsodik a kultúra. 13

14 AEROSTAR m A féligfüggesztett Einböck AEROSTAR minden fogmezője paralelogramma tartóval van felfüggesztve. Ezeket a tartók hidraulikusan egy rendszert képeznek (hidraulikus szintkiegyenlítés). Ezzel a lengő rudas vezetéssel az egyenetlenségek (barázdák a talajban) optimálisan kiegyenlíthetők. Erősen kérges talajoknál a lengő rudak kettős működésű hengeren nyomást fejt ki a tagokra. Technische Daten AEROSTAR m Típus/ Munkaszélesség cm Szállítási (m) Magasság Hossz Szélesség LE/kW Fogak száma Fogmezők Kerekek Súly kb. kg AEROSTAR ,95 6,50 3,00 120/ AEROSTAR ,95 9,20 3,00 140/ A műszaki és méretadatok megközelítők és nem kötelező érvényűek. A konstrukciós és kiviteli változtatások joga fenntartva. 14

15 AEROSTAR m Az Einböck lengő rudas rendszerrel a paralelogramma minden helyzetében a talajnyomási viszonyok azonosak. MŰSZAKI ELŐNY AZ EINBÖCK PARALELOGRAMMA RENDSZERREL A központi váz rácsszerkezet konstrukciója biztosítja a hosszú élettartamot. Az okosan kigondolt összecsukási mechanizmussal és a fogak visszaállításával sík helyzetbe 3 m-es szállítási szélesség érhető el. 15

16 AEROSTAR- 16

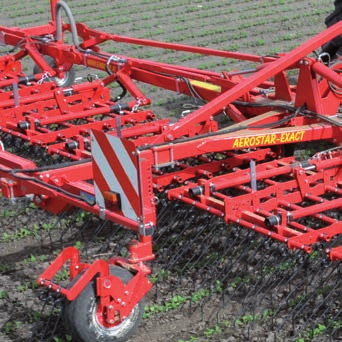

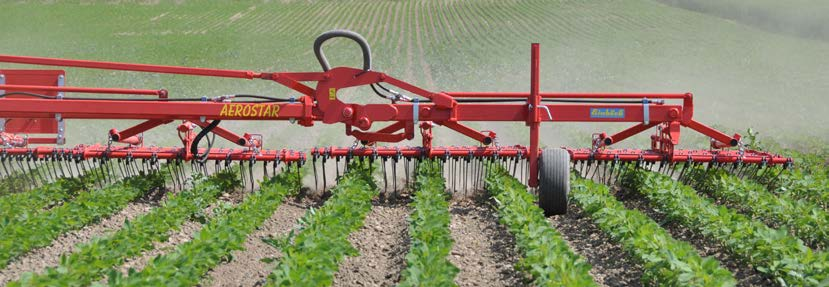

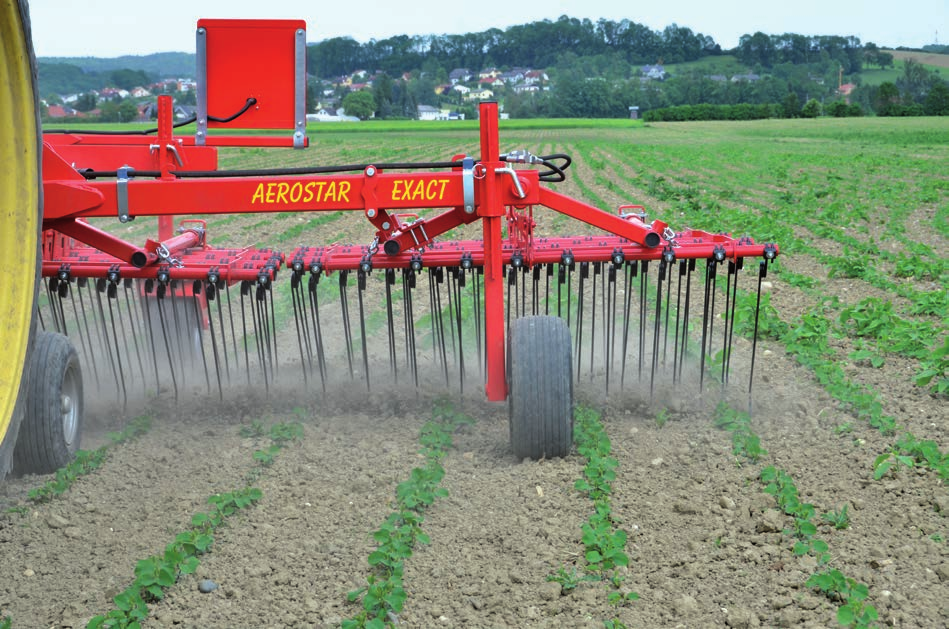

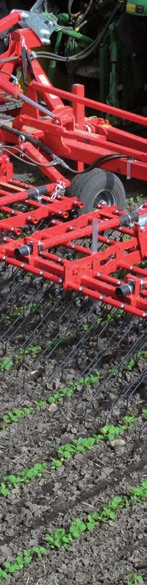

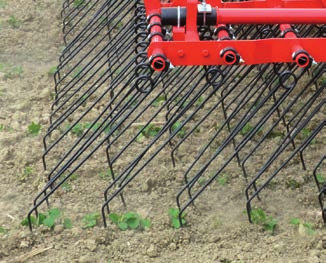

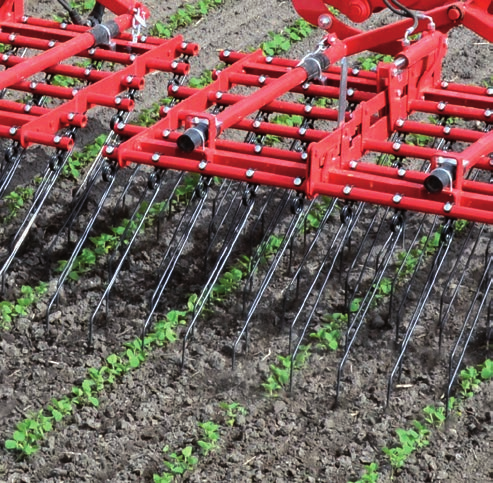

17 EXACT PRECÍZ GYOMFÉSÜLÉSI TECHNIKA PONT OTT, AHOL KELL Hajszálpontos, érzékeny és precíz főként a speciális kultúrákban végzett munkánál - ezeket a követelményeket támasztják napjainkban a modern gyomfésülési technikával szemben. Az AEROSTAR-EXACT ehhez a tökéletes munkagép. Kibővíti Einböck sikeres gyomfésű programját a pontosság és sokoldalúság egy specialistájával. Az AEROSTAR-EXACT 600 mm hosszú és 7 mm vastag, lekerekített rugós fogakkal rendelkezik, amelyek tökéletesen követik a talaj egyenetlenségét. Ezek lehetővé teszik a gyomfésülést még a kultúrnövények későbbi fejlődési stádiumában is. A fogak előfutásra állításával jobban feltörik a cserepes talajt és emellett kíméletes a kultúra számára is. Ellentétben a fogak utánfutásával a növényeket nem nyomja a földbe vagy húzza magával, így nem sérülnek meg. A gyomfésű hátoldalán lévő kormányozható tapogatókeréknek és a hidraulikus fogállításnak köszönhető a fi nom fognyomásbeállítás gondoskodik arról, hogy a talaj egyenetlensége esetén is mind elől, mind hátul a fogak mélységvezetése pontos legyen. A hidraulikus nyomáskiegyenlítés teljes munkaszélességben biztosítja az egyenletes agresszivitást. A sokoldalú beállítási lehetőségével az AEROSTAR-EXACT kiválóan alkalmas az érzékeny különleges kultúrákhoz. 17

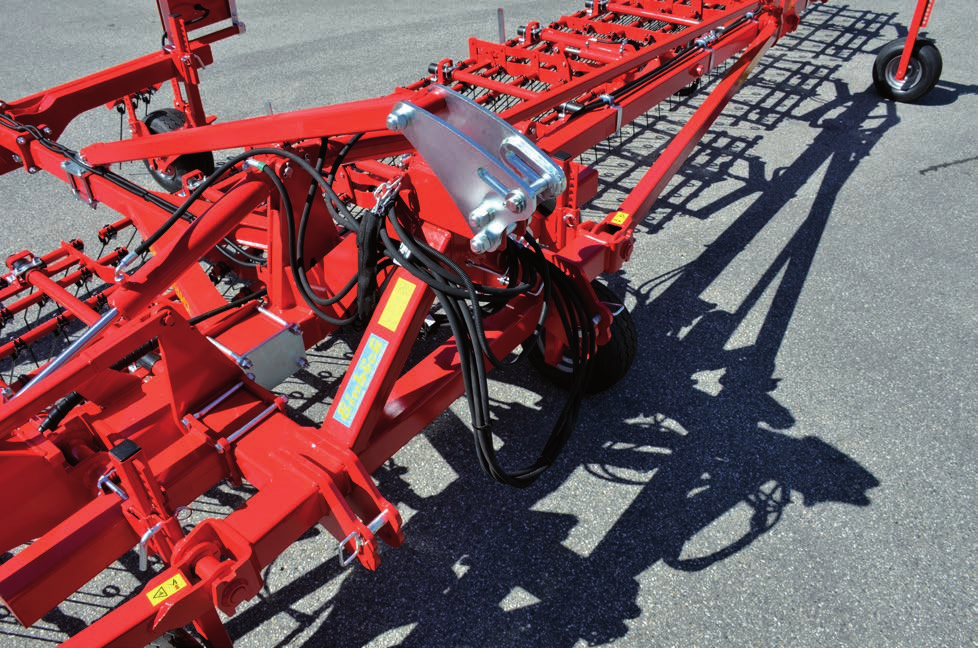

18 AEROSTAR-EXACT AEROSTAR-EXACT alapfelszereltség Fogak Ø 7 mm, 600 mm hosszúság Csavarodás álló tartócső hidraulikus fogállítás Fogtávolság 2,5 cm Felső függesztőkar hosszanti furattal Pontos mélységvezetés a munkagépen elöl a támkerekeknek, hátul a lengő futóműnek köszönhetően Nagy, golyós csapágyazású támkerekek, nyomtávolság akár 2 m, állítható Fogmezők elöl és hátul rögzítettek A lengő futómű kerekei utánfutó gyomfésűvel Kezelési utasítás AEROSTAR-EXACT opciós felszerelései Fogak felfüggesztése deaktiválása a sorkultúrákhoz Fogvédelem Vezérlőszelep, 2 kettős működésű hidraulikus csatlakozást fog össze egyben Figyelmeztető táblák tartóval és világítással Felső föggesztőkar hosszanti furat Kis nyomás a tagokon Fogak hidraulikus állítása Rögzített fogmezők Fogak előfutásra állítása AEROSTAR-EXACT műszaki adatok Típus / munkaszélesség cm Fogak száma Fogmezők Támkerekek LE/kW Súly kb. kg AEROSTAR-EXACT x 1,5 2 30/ AEROSTAR-EXACT x 1,5 6 60/ AEROSTAR-EXACT x 1,5 6 80/ AEROSTAR-EXACT x 1,5 6 90/ Ollós összecsukás A műszaki és méretadatok megközelítők és nem kötelező érvényűek. A konstrukciós és kiviteli változtatások joga fenntartva. 18

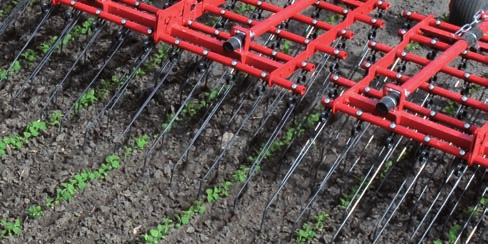

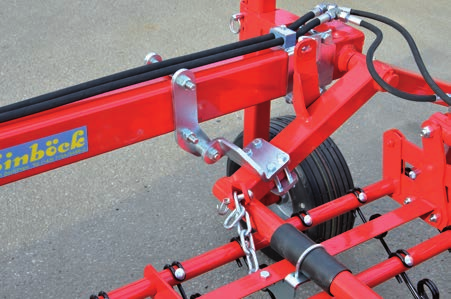

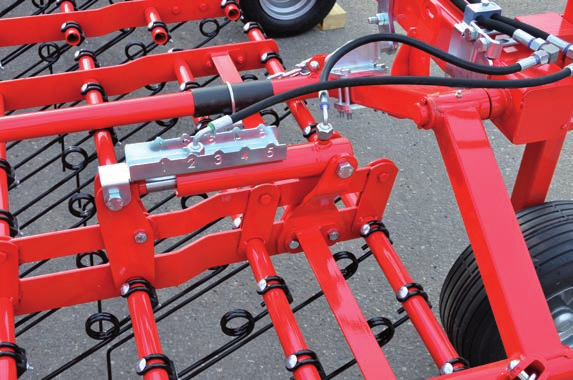

19 AEROSTAR-EXACT A fogak hidraulikus állítása megkönnyíti az AEROSTAR-EXACT alkalmazását változó talajviszonyok mellett. Szállítási helyzetbe történő összecsukásnál a fogak lapos helyzetbe kerülnek. A 7 mm átmérőjű és 600 mm hosszúságú fogak előnyt jelentenek a különleges kultúráknál. Emellett hosszúságuk miatt a talaj egyenetlenségeit is rendkívül jól kiegyenlítik. Hatékonyan töri a cserepesedett talajt Intenzíven irtja a gyomot A hosszú fogak optimálisan igazodnak a talajhoz A fogak hossza még a nagyobb növények számára is elegendő helyet jelent átfésülésnél A könnyen előfutásra állított fogak a növények alatt dolgoznak és felemelik a leveleket a talajról. Így a sorokban is optimálisan feltöri és szellőzteti a talajt anélkül, hogy a növények levelének a fogak utánfutása sérülésekewt okozna. A felsőkar felfüggesztés hosszanti furata lehetővé teszi az AEROSTAR-EXACT számára, hogy a menetirány szerint a talaj egyenetlenségeit tökéletesen kiegyenlítse. A vázon a villák rögzítésével megakadályozzák a gyomfésű tagok lengését. 19

20 AEROSTAR- 20

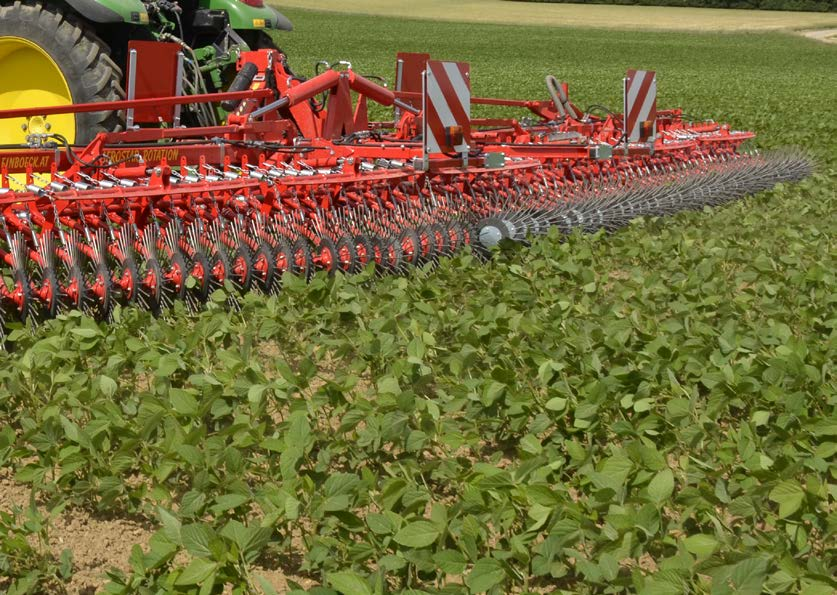

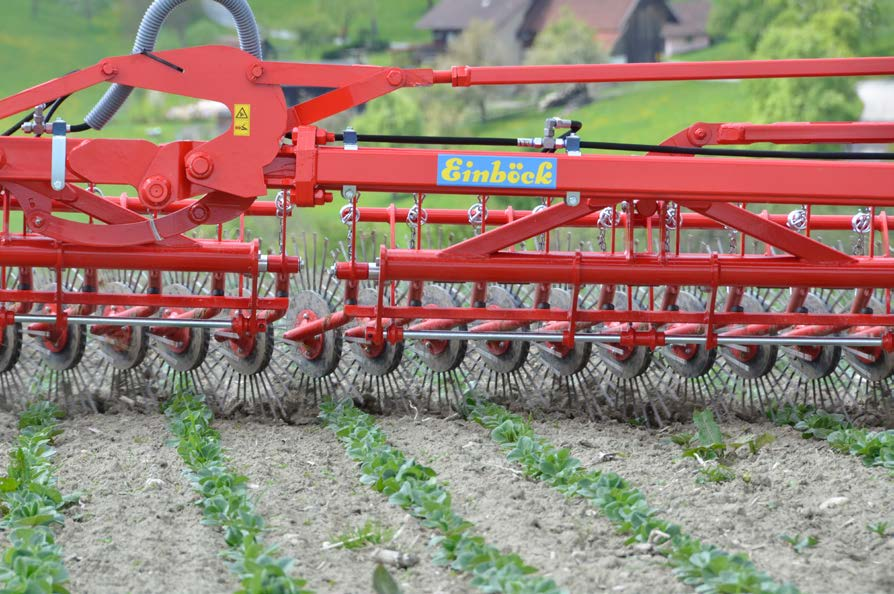

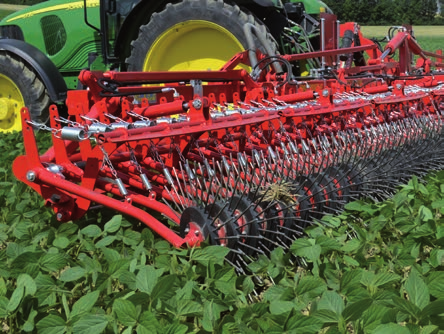

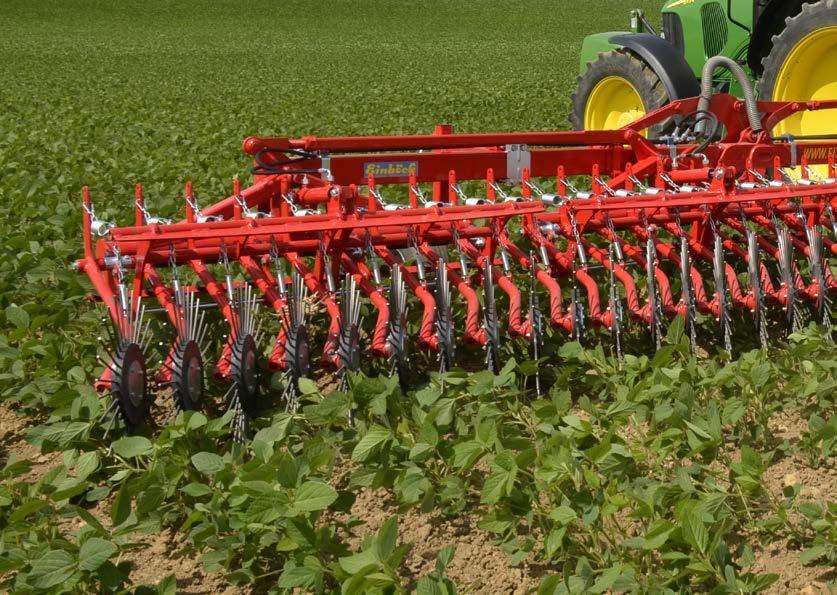

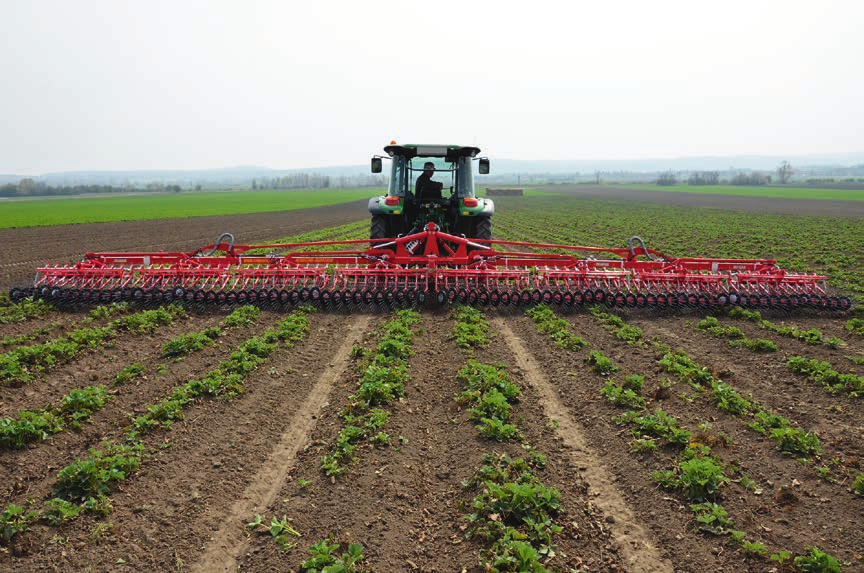

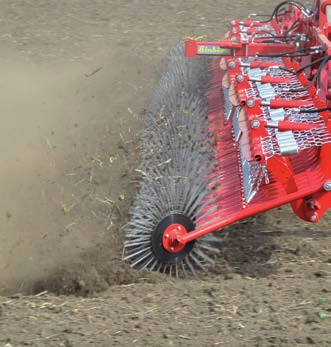

21 ROTATION ROTÁCIÓS GYOMFÉSŰ SZÉLES FELHASZNÁLÁSI TERÜLETTEL Az AEROSTAR-ROTATION összeköti a gyomfésű és a rotációsapa előnyeit. A hagyományos gyomfésűkkel összehasonlítva az AEROSTAR-ROTATION nagyobb gyomirtó hatást ér el. A forgó szerszámok gyökerestül kitépik vagy betakarják a gyomot, elősegítik a kultúrák bokrosodását és magát a kemény kérgű talajt is probléma nélkül feltörik. Ez a munkagép mulcsba vetéshez is nagyon alkalmas. A felfekvő nyomás hidraulikus állítása a csillagkerék tartók tehermentesítésétől a terhelésükig mindent lehetővé tesz. Tehermentesíthetünk akár annyira, hogy a csillagkerekek szinte lebegnek. Így a munkagép nehéz talajviszonyoknál és érzékeny, különleges kultúráknál is kiválóan alkalmazható. Noha ennek előfeltétele egy sima magágy elkészítése. A munkagép hatékony alkalmazása későbbi növekedési stádiumban is lehetséges, mivel a forgó csillagkerekek nem húzzák magukkal a növényt, hanem ismét elengedik. Ezek ferde helyzete a sorokban jobb hatást is ér el. 21

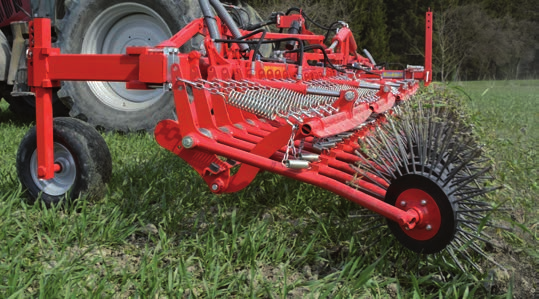

22 AEROSTAR-ROTATION A munkát a 6,5 mm vastag fogak végzik, amelyeket egy ferdére állított műanyag tárcsába öntöttek. Ezek az 50 cm nagyságú csillagkerekek egyenként függesztettek és így egyedileg képesek a talaj egyenetlenségeihez igazodni. 15 cm-es csillagkerék távolsággal 1,5 m széles tagokra vannak felosztva. Még nagyon alacsony munkasebességnél is, ami az érzékeny kultúrákhoz szükséges, az AEROSTAR-ROTATION rendkívül hatékonyan dolgozik. AEROSTAR-ROTATION alapfelszereltsége Csillagkerék átmérője 500 mm fogak átmérője 6,5 mm Csillagkerék távolság 15 cm Csillagkerekek felfüggesztése egyenkénti Csillagkerekek csapágyazása nem igényel karbantartást Agresszivitás hidraulikusan állítható a csillagkerekek terhelésére és teljes tehermentesítésére is lehetőség van Az egyes munkavégző tagok között nyomás- és szintkiegyenlítés Nagy golyós csapágyazású támkerekek, nyomtávolság kb. 1,36 2,20 m, méret 16 x 6,50/8 (ollós összecsukásnál 18 x 8,50/8 középen) Oldalsó tagok automatikus összecsukása a párhuzamos vezérlésnek köszönhetően (ollós összecsukású munkagépeknél) Támasztóláb Szállítási szélesség 3,00 m Kezelési utasítás AEROSTAR-ROTATION opciós felszerelések Rotációs gyomfésű elemek a gyomfésű fogak helyett a munkagép közepének megműveléséhez (nagy mennyiségű szerves anyagnál javasolt) Vezérlőszelep: 2 kettős működésű hidraulikus csatlakozást fog össze eggyé (ollós összecsukású munkagépek) Belső duplagumizás 18x külső szólógumizás 18x az alapkiviteli támkerék helyett a laza, homokos talajokhoz Figyelmeztető táblák világítással 22 AEROSTAR-ROTATION műszaki adatok Típus / munkaszélesség cm Csillagkerekek száma Szekciók Összecsukás Hidraulikus vezérlőszelepek AEROSTAR-ROTATION merev 1 DA 20/ AEROSTAR-ROTATION merev 1 DA 35/ AEROSTAR-ROTATION hidraulikus 2 DA 50/ AEROSTAR-ROTATION hidraulikus 2 DA 65/ LE/kW Súly kb. kg AEROSTAR-ROTATION hidraulikus 3 DA 80/ AEROSTAR-ROTATION hidraulikus 3 DA 95/ Ollós összecsukás A műszaki és méretadatok megközelítők és nem kötelező érvényűek. A konstrukciós és kiviteli változtatások joga fenntartva

23 AEROSTAR-ROTATION AEROSTAR-ROTATION A forgó szerszámok gyökerestül kitépik vagy kirázzák a gyomot, elősegítik a kultúrák bokrosodását és magát a kemény kérgű talajt is probléma nélkül feltörik. A csillagkerekek ferde helyzete miatt a gyomirtás hatásfoka több mint fi gyelemreméltó. Érzéketlen a szerves maradványokkal szemben kiváló a mulcsba vetett állományoknál Kiválóan alkalmas nehéz talajviszonyoknál és érzékeny, különleges kultúráknál A ferdére állított csillagkerekeknek köszönhetően megmunkálás a teljes felületen Az egyes tagok automatikus nyomás- és szintkiegyenlítése az egyenletes munkakép érdekébend Kompakt ollós összecsukás a 9,00 m és 12,00 m-es munkagépeknél A munkanyomás a traktorról hidraulikusan fokozat nélkül és kényelmesen állítható. Ez az innovatív rendszer két egymással ellentétesen ható húzórugó erejét használja fel. A hidraulikus henger kitolásával növekszik az előfeszítő rugó feszültsége és ez növeli a csillagkerekekre ható nyomást. Ha viszont a hengert behúzzuk, elernyed az előfeszítő rugó és terheli a tehermentesítő rugót. Ez elveszi az aktív nyomást a munkavégző szerszámokról. A tehermentesítő rugókat gyakorlatilag olyan erősen meg lehet feszíteni, amíg abszolúte nincsen felfekvő nyomás (ekkor a csillagkerekek szinte lebegnek). A ferdén elhelyezett csillagkerekek közepétől az ellentétes tükörkép elrendezés megakadályozza a munkagép egyébként lehetséges oldalra húzását. A középső részen gyomfésű fogakat használnak a megmunkáláshoz. Felár ellenében ezek helyett rotációs gyomfésű elemek kaphatók. 23
