1 Grubber Karat

2 Kiemelkedő grubber technológia Tarlómegmunkálás napjainkban A tarlómegmunkálás célja az utóbbi években sok helyen megváltozott. A tarlómegmunkálás korában elsősorban a gyomnövények elleni védekezésül és talajlazításként szolgált. Napjainkban a legtöbb szántóföldön a gyomirtók használatának köszönhetően nincsenek gyomnövények. Ennek megfelelően már csak kevés gyomnövénymag szóródik ki a haszonnövény állományban. Most már a kihullott gabona és a nagy mennyiségű szerves anyag a tarlómegmunkálás mérvadó indítéka. A 9 méter széles vágóasztallal rendelkező kombájnoknak nagy mennyiségű szalmát kell feldolgozni, és a szecskázókkal a szalmát sokszor nem lehet optimálisan összevágni, és egyenletesen szétteríteni. Így aztán rendkívül fontos egy ezzel a körülménnyel összehangolt tarlómegmunkálás és a mélyebb talaj előkészítés. Az olyan modern grubber, mint a LEMKEN Karat a különlegesen kialakított szárnyaskéses kapákkal végzett sekély megmunkálásnál első menetben a talajfelszínhez közel dolgozza be a földbe a kihullott magokat és a szalmát. A kihullott gabona a talaj felső rétegében marad, és rövid idő alatt kicsírázhat. A LEMKEN Karat grubberrel több fokozatban, sekélyen, közepes és nagy mélységben is lehet dolgozni. Sekély művelésnél az első munkamenetben a különlegesen kialakított szárnyaskéses kapák a felszínhez közel keverik be a talajba a kihullott gabonát és a szerves anyagokat. A kihullott gabona a talaj felső rétegében marad, és rövid idő alatt kicsírázik. A második munkamenet kb. két héttel később következik. Most lehetőleg ugyanazzal a grubberrel, de más kapákkal - kb centiméter mélyen dolgoznak. A grubber kapái behatolnak a növény alá, teljes felületen átvágják, és megfosztják a csírákat a gyökérzettől. A Karat grubber mélyebben képes a szalmát és a szerves anyagokat bedolgozni, és a talajban egyenletesen elosztani. Az akár 30 cm mélységig végzett megmunkálás csökkenti a szalma koncentrációját a felső talajrétegben. Ha a területeket a későbbiekben mulcsba vetési eljárással művelik, és a talaj felső rétegében nagy mennyiségű szalma van, akkor egy harmadik munkamenetben 30 cm-es mélységig lehet átdolgozni. Ez a mélyművelés a teljes réteget fellazítja, és a szalma koncentrációja csökken a talaj felső rétegében ami pedig az eredményes mulcsba vetés fontos feltétele.

3 Karat technika a piacvezetőtől Munkaeszköz felszerelése és működése 3-6 méteres munkaszélességeknél a Karat intenzív grubber kapáit kb. 27 cm-es átlagos kapatávolságra helyezik el a kereten. Így érik el a talaj és a szalma intenzív átkeverését. A különböző kapaformáknak köszönhetően a művelés intenzitása a mindenkori követelményekhez optimálisan hozzáigazítható. Így a szárnyaskéses kapák sekélyen és teljes felületen dolgoznak, míg az utána következő munkafolyamat cm mélységben szárnyaskéses kapákkal vagy anélkül, és a keskeny kapákkal akár 30 cm-es mélységben végezhető. Eközben a keskeny kapák intenzíven dolgoznak anélkül, hogy a vonóerő igényt feleslegesen megnövelnék. Az új szerszámcserélő rendszerrel (opció) a kapák szerszám nélkül egyszerűen és gyorsan kicserélhetők. A kapák mögött található egyengetőtárcsák még egyszer összekeverik a szalmát a talajjal, és gondosan elegyengetik a felszínt. Az elmunkáló tömörítő henger a legjobb minőségben végzi el a szükséges visszatömörítést. A LEMKEN henger kínálata minden talajviszonyhoz az optimális elmunkáló egységet kínálja. A LEMKEN Karat grubber különböző munkaszélességekben és felszereltségben szállítható: Három és négy méteres munkaszélesség, merev gerendelyes, automatikus vagy nyírócsapos kapabiztosítással Négy és öt méteres munkaszélesség, függesztett, három méteres szállítási szélességre hidraulikusan összecsukható. Itt is mindkét kapabiztosítás választható. Négy, öt és hat méteres munkaszélesség, féligfüggesztett, három méteres szállítási szélességre hidraulikusan összecsukható. A munkagépet a traktor alsó vonókarjaira csatlakoztatják. Természetesen itt is kapható mindkét kapabiztosítás, a nyírócsapos és az automatikus.

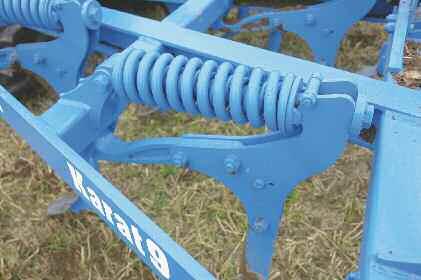

4 LEMKEN megőrzi a jót Nagy kioldóerő karbantartás mentes túlterhelés védelemmel Teljes felületen az első sekély tarlóhántásnál Bild verkleinern! Ha a három gerendelyes Karat grubber automatikus védelemmel (opció) ellátott kapája akadályba ütközik, felfelé kitér, és közvetlenül ezután visszaáll munkavégzési helyzetbe. A 20 centiméteres, nagy kitérési magasság és a kapánkénti nagy 550 kg-s kioldóerő nagyobb munkavégzési mélységeknél is zavartalan működést biztosítanak. A robusztus, kovácsolt gerendelyek és a stabil nyomórugók a legnagyobb tartós terhelést is bírják. A szerelési idő tartós csökkentése érdekében a biztosító elemek karbantartást nem igényelnek. Az automatikus túlterhelés védelem kiegészítő hatása a vibrációs hatás. A kapákat és a fejeket folyamatos rezgésre készteti, így könnyebben törik és lazítják fel a talajt ez főként rendkívül kötött és száraz talajviszonyoknál jelent nagy előnyt. A Karat grubbert az első tarlóhántáshoz szárnyaskéses kapákkal is fel lehet szerelni. A kb. 28 cm-es kapatávolság és a kapák optimális formája 6-8 cm munkamélységnél is teljes felületen intenzív bekeverést biztosít. A kihullott gabonát és a gyommagvakat sekélyen keverik be a talajba, így gyorsan és megbízhatóan csíráznak. A kapák a talaj kiszáradását is megakadályozzák, mivel megszüntetik a kapillárisokat. Az orrbetétek és keverőlemezek kialakítását következetesen hangolták össze az optimális vonóerő-igénnyel és a keverés minőségével. A keverőlemez keskeny és hosszú, és nagy a sugara. Felső vége körülfogja az egész szárat, így nem tud szerves anyag a két szerkezeti elem közé beragadni. A Karat alapkivitelénéi az orrbetéteket és a keverőlemezeket csupán egy csavar rögzíti elfordulás-biztosan és tartósan. A kapaszárnyakat is külön talp nélkül, közvetlenül csavarozzák a kapaszárra.

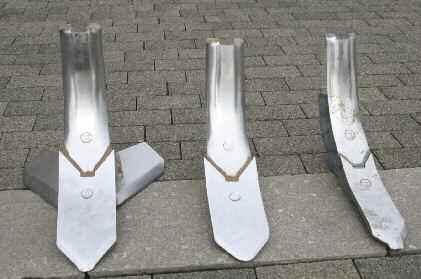

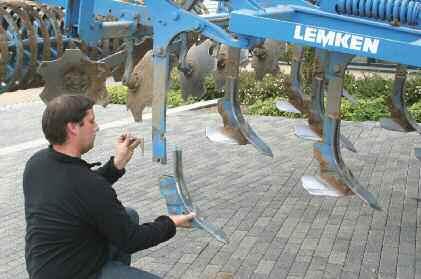

5 Tovább javítjuk a már beváltat A szerszámok gyorsan és egyszerűen cserélhetők Keskeny kapák az intenzív keveréses, mély műveléshez A jövőbe tekintő gazdálkodók ugyanazon grubberrel akarják a sekély tarlóhántást, és a mulcsba vetéshez a magágy porhanyós mélységig történő előkészítését elvégezni. Ezen vásárlók számára LEMKEN a Karat grubbert újfajta gyorscserélő rendszerrel (opció) látta el, mellyel a kapák szerszám nélkül cserélhetők. A teljes kapatartó egy egyszerű biztosító ékkel rögzíthető és további szerszámok nélkül vehető le, majd egy kézmozdulattal a mélyműveléshez keskeny kapákkal szerelhető fel. Így a Karat univerzálisan használható. A gyorscserélő rendszer további előnyét jelenti, hogy a kopott alkatrészek a műhelyben kicserélhetők, ami tovább csökkenti a szerelési időt. A mélyebb talajműveléshez két kapaváltozat áll rendelkezésre: a 8 centiméter széles keskeny kapa (kép) és a 12 centiméter széles, szárnyaskés nélküli kapa. Mindkét változatot közvetlenül a kapatartó szárra csavarozzák fel (alapfelszerelés) vagy az új szerszámcserélő rendszerbe integrálják (opció). A kopó alkatrészeket és az orrbetéteket a hosszú használati idő érdekében tartós keményfém réteggel vonják be (opció).

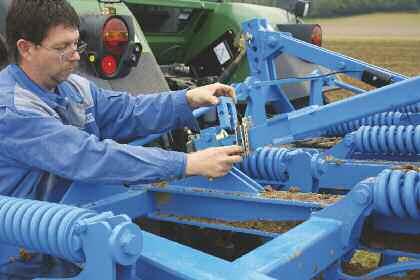

6 Kényelmes kezelés magától értetődően Központi, könnyen elérhető mélységállítás Egyengető tárcsák automatikus igazítása minden munkamélységnél (1) A függesztett Karat grubbernek elöl a munkaeszközön, jól hozzáférhető helyen központi mélységállítása van. A mélységállító csappal a munkamélység finom fokozatban 5 és 30 cm között állítható. További két csappal tudjuk beállítani, hogy a hengerek kiemeléskor mikor emelkedjenek el a talajtól. Ezzel biztosíthatjuk, hogy a fordulókban a hengerek biztonságos távolságban legyenek a talajfelszíntől. Ha a grubber munkamélységét függesztett Karat esetében megváltoztatjuk, akkor az egyengető tárcsák minden további nélkül igazodnak az új munkamélységhez. Az egyengető tárcsákat és az elmunkáló tömörítő hengereket a parallelogramma (1) tartja az adott helyzetben anélkül, hogy bármilyen kézi beavatkozásra volna szükség. Az összecsukható Karat grubbereknél minden henger tagnak van szintkiegyenlítése. A hengerek így képesek kiegyenlíteni a talaj egyenetlenségeit, és állandó mélységvezetést, valamint nyugodt futást biztosítanak a Karat számára.

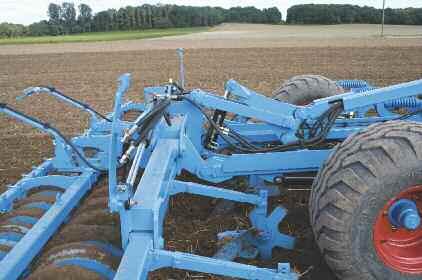

7 Függesztett vagy féligfüggesztett Integrált járószerkezet a jobb fordulásért Hidraulikus mélységállítás a folyamatos munkához A Karat grubberek függesztett és féligfüggesztett változatánál is szimmetrikus a keret, vagyis annak ellenére, hogy a kapák három sorban helyezkednek el, a grubber jobb és bal oldalának konstrukciója egymás tükörképe. Ezzel megakadályozták, hogy a munkaeszköz valamelyik oldalra húzzon és optimálták a műveleti utat. A féligfüggesztett Karat típusoknál a járószerkezetet a grubber keretébe építették. Így a grubber rendkívül kompakt, stabil és könnyen fordul. A kedvező súlymegoszlásnak köszönhetően a jó visszatömörítés érdekében nehéz elmunkáló tömörítő hengerek is használhatók. A féligfüggesztett Karat grubber alapkivitelben hidraulikus mélységállítással rendelkezik. Ezzel a munkamélység menet közben a traktor fülkéjéből fokozat nélkül, kényelmesen állítható. A tökéletesen kényelmes kezelésre itt is nagy hangsúlyt fektettek: a munkamélység változtatásakor az egyengető tárcsákat és az elmunkáló tömörítő hengereket nem kell utólag beállítani. A pontos mélységvezetéshez minden hengertagnak a közepén forgáspont található. Így a grubber tökéletesen követi a talajfelszín változásait.

8 Intenzív visszatömörítés nagy munkamélységnél is Az akár 30 cm-ig terjedő mély megmunkálásnál fontos a jó visszatömörítés, hiszen pontosan itt intenzív a talaj fellazítása, amelyet ezután ismét vissza kell tömöríteni, ellenkező esetben az altalajban maradó üregek ideális költőhelyet jelentenének a csigák és egerek számára. Ezekre a viszonyokra, elsősorban a féligfüggesztett Karat grubberhez egy nehéz dupla tömörítő-profilhengert fejlesztett ki a LEMKEN. A 600, illetve 540 mm-es, nagy átmérők a gördülési ellenállást, és így a vonóerő-igényt is jelentősen csökkentik. Az elülső henger profilja alulról felfelé és mindkét oldalon megbízhatóan tömöríti az üregeket. A hátsó henger W profiljával a felszínen tömöríti a talajt. Így ideális magágy készíthető az eredményes mulcsba vetéshez. Műszaki adatok Megnevezés Kapák / Kapatávolság osztás ség nélkül szélesség Gerendely Munkaszéles- Súly henger Szállítási tárcsapár kw-ig (LE) + egyes tárcsa (kb. cm) (kb. cm) (kb. cm) (kb. kg) (m) Függesztett, merev, U automatikus túlterhelés biztosítással 110 (150) Karat 9/ / ,0 147 (200) Karat 9/ / ,0* 110 (150) Karat 9/300 U 11 / ,0 147 (200) Karat 9/400 U 14 / ,0* Függesztett, hidraulikusan összecsukható, U automatikus túlterhelés biztosítással 147 (200) Karat 9/400 K 14 / ,0 177 (250) Karat 9/500 K 18 / ,0 147 (200) Karat 9/400 KU 14 / ,0 177 (250) Karat 9/500 KU 18 / ,0 Félig függesztett, hidraulikusan összecsukható, U automatikus túlterhelés biztosítással 176 (240) Karat 9/400 KA 14 / ,0 220 (300) Karat 9/500 KA 18 / ,0 265 (360) Karat 9/600 KA 21 / ,0 176 (240) Karat 9/400 KUA 14 / ,0 220 (300) Karat 9/500 KUA 18 / ,0 265 (360) Karat 9/600 KUA 21 / ,0 * Egyes országokban túllépheti az engedélyezett közúti szállítási szélességet Az adatok, méretek és súlyok csak tájékoztató jellegűek, mivel folyamatosan műszaki fejlesztés alatt állnak. A súlyadatok mindig az alapfelszerelésre vonatkoznak. A változtatások jogát fenntartjuk. LEMKEN GmbH & Co. KG Weseler Str. 5, D Alpen Tel Fax lemken@lemken.com Internet: Az ÖN LEMKEN márkakereskedője: LEMKEN B.o.s.s /hu
