1 TAIFUN UNIVERZÁLIS FINOMGRUBBER UNIVERZÁLIS FINOMGRUBBER TAIFUN

2 2 A már ismert aprító-tömörítő hengerek ½ furatosztásokkal párhuzamosan magasság állíthatóak. Egyéni elképzelések szerinti talajmegmunkálás eléréséhez az utolsó fogsor és a különböző hátsó hengerek közé egyenkénti rugózott vont felületegyengető villasor szerelhető, melyek biztosítják a kifogástalan felületegyengetést pl. szántáson. Tarlómegmunkálásnál a felületegyengető villák leszerelhetők.

3 AZ ÁTÜTŐERŐ UNIVERZÁLISAN HASZNÁLHATÓ, SOKOLDALÚ, GAZDASÁGOS Hatékonyan használható kis- és nagy területeken, a TAIFUN univerzális finom grubber egy sokoldalú munkagép. A TAIFUN meglehetősen nagy gerendely magassága, tágas vázszerkezete révén klasszikus eszköz a magágykészítéshez, speciálisan az őszi vetésekhez. A hígtrágya és az istállótrágya bedolgozásához, a könnyű illetve a második tarlóhántáshoz és a tarack kiszedéshez a TAIFUN az optimális eszköz. TAIFUN Felszereltségének jellemzői, mint a váz nagy átömlési magassága az optimálisan összehangolt kapatávolsággal, valamint az egyenkénti rugózott vont felületegyengető villasorral a különböző utánfutó tömörítő elmunkáló hengerek és az utolsó késsor között biztosítják a fent említett alkalmazási lehetőségeket. A csúcsszilárdságú rugóacélból készült erős Vulcanus rugós kapák, amelyeket négy gerendelyre elosztva szereltek fel, hosszú élettartamot biztosít. 3

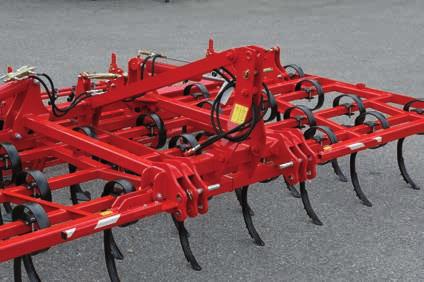

4 A munkavégző szerszámok munkamélységét a TAIFUN-nál az alsó függesztő karok helyzet szabályozásával és a hátsó hengeren keresztül állíthatjuk be. A teljes nyomás ez utóbbira kerül át, ezáltal rendkívül nyugodtan dolgozik a munkagép. Kat II. és III. hárompont függesztés edzett kopóperselyekkel A munkamélység beállítása a furatokban történik csapok segítségével. A csavarorsós felsőkarral tudjuk az egyes munkahengerek nyomását egymáshoz vagy az utánfutó gyomfésű szögét a talajhoz viszonyítva beállítani. A paralelogramma vezetésű oldallap megakadályozza, hogy a magány készítésekor bakhát keletkezzen. 4

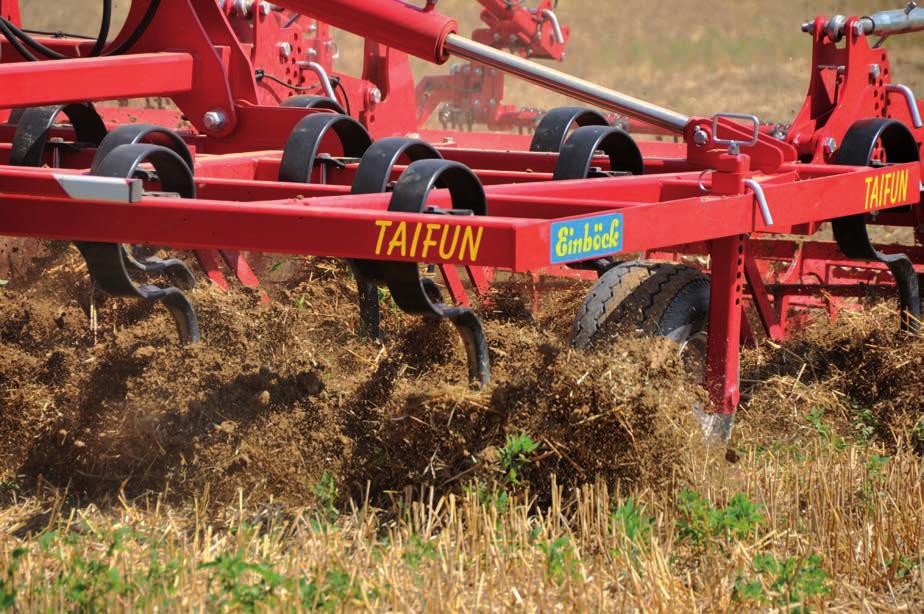

5 RUGÓS FOGAK, KAPÁK, VÁZ VALÓBAN MASSZÍVAK Az alapkiviteli Vulcanus rugós fog 50 x 13 mm anyagból készült és átömlési magassága 525 mm. A rugós fog a lazától a közepesen kötött talajoknál használható a magágy készítéséhez szántás után 15 cm munkamélységig. A 10 cm-ig terjedő munkamélységig a lúdtalpkapát is használhatjuk. Az opcionális Herkules rugós fog 70 x 12 mm anyagból készült és 580 mm az átömlési magassága. Ezek a fogak kötött, de köves talajoknál is alkalmasak a magágy készítéséhez szántás után 15 cm munkamélységig. Ehhez az alkalmazáshoz a lúdtalpkapa használata is lehetséges. A lazától a közepesen kötött talajokig max. 6 cm munkamélységig az első tarlóhántáshoz ezeket a rugós fogakat szintén ajánljuk. A keskeny késcsúcs (alapfelszerelés) 53 mm széles és 10 cm-nél mélyebben végzett munkákhoz tervezték. A 200 mm szélességű lúdtalpkapák kis munkamélységben a teljes felület átmetszett megmunkálására alkalmasak a legjobban. Mindkét kapa 6 mm vastag. 5

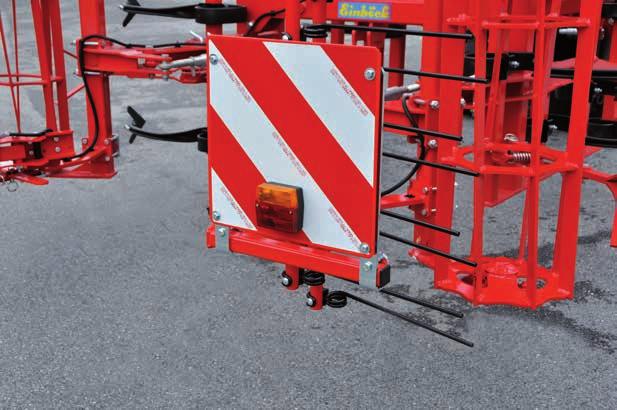

6 A csak 2,6 m-es szállítási szélesség biztonságot jelent a közúti közlekedésben. A nehéz hengerekkel ellátott TAIFUN-hoz a hárompont felfüggesztés helyett féligfüggesztő kocsi alkalmazását javasoljuk, mivel ez a súly a traktor hárompontnak túl nehéz lehet és a talajtömörödés túl nagy lenne. A felcsukó szárny hidraulikusan reteszelhető munkahengereinek köszönhetően elmarad a körülményes mechanikus zárás és megszűnnek a biztosító rendszerek. Felár ellenében világításos figyelmeztető táblák kaphatók. Ezek munkavégzésnél előre billenthetők, hogy a világítótestet a körben röpködő kövektől megóvják. A tarlómegmunkálásnál, speciel egyenetlen felületeken a gumi támkerekek (opciós felszerelés) használatával a teljes munkaszélességben a munkamélység pontosan betartható. A TAIFUN ennek köszönhetően átlós menetnél vagy nagyon sekély talajművelésnél is nagyon nyugodtan és precízen dolgozik. 6

7 TALAJMINŐSÉG CÉLZOTT JAVÍTÁSA A magágy készítéséhez a TAIFUN-ra állítható, rugóterhelésű, hátraálló dupla talajegyengetőket szereltek. Az utolsó fogsor okozta talajegyenetlenségeket még a lezáeó hengerek előtt elegyengetik. Ez nagyon fontos, mert a hengerek a talajt teljes szélességben egyenletesen visszatömörítik. Nagyobb mennyiségű szerves anyagnál, mint pl. szalma, a talajegyengetők gyorsan és szerszám nélkül eltávolíthatók. Tárolási helyzet is van a vázon kialakítva. 7

8 TAIFUN műszaki adatok Típus munkaszélesség cm Hátraálló dupla fog Gerendely / Fogak száma Függesztési kategória LE/kW Súly kb. kg TAIFUN 250 F 1 4 4/17 II 70/ TAIFUN 250 R 1 4 4/17 II 70/ TAIFUN 250 ST 1 4 4/17 II 70/ TAIFUN 250 FZ 1 4 4/17 II 70/ TAIFUN 250 RZ 1 4 4/17 II 70/ TAIFUN 250 RP 47 1,4 4 4/17 II 70/ TAIFUN 300 F 1 5 4/20 II 90/ TAIFUN 300 R 1 5 4/20 II 90/ TAIFUN 300 ST 1 5 4/20 II 90/ TAIFUN 300 FZ 1 5 4/20 II 90/ TAIFUN 300 RZ 1 5 4/20 II 90/ TAIFUN 300 RP 47 1,4 5 4/20 II 90/ TAIFUN 400 F 6 4/26 II+III 110/ TAIFUN 400 R 6 4/26 II+III 110/ TAIFUN 400 ST 6 4/26 II+III 110/ TAIFUN 400 FZ 6 4/26 II+III 110/ TAIFUN 400 RZ 6 4/26 II+III 110/ TAIFUN 400 RP /26 II+III 110/ TAIFUN 500 F 8 4/34 II+III 130/ TAIFUN 500 R 8 4/34 II+III 130/ TAIFUN 500 ST 8 4/34 II+III 130/ TAIFUN 500 FZ 8 4/34 II+III 130/ TAIFUN 500 RZ 8 4/34 II+III 130/ TAIFUN 500 RP /34 II+III 130/ TAIFUN 600 F 10 4/40 II+III 150/ TAIFUN 600 R 10 4/40 II+III 150/ TAIFUN 600 ST 10 4/40 II+III 150/ TAIFUN 600 FZ 10 4/40 II+III 150/ TAIFUN 600 RZ 10 4/40 II+III 150/ TAIFUN 600 RP /40 II+III 150/ TAIFUN 700 F 12 4/47 II+III 170/ TAIFUN 700 R 12 4/47 II+III 170/ TAIFUN 700 ST 12 4/47 II+III 170/ TAIFUN 700 FZ 12 4/47 II+III 170/ TAIFUN 700 RZ 12 4/47 II+III 170/ TAIFUN 700 RP /47 II+III 170/ TAIFUN 800 RP /54 III 200/ TAIFUN 800 DN /54 III 200/ TAIFUN 900 RP 58 2,3 15 4/60 III 240/ TAIFUN 900 DN 2,3 15 4/60 III 240/ TAIFUN 1200 RP /80 III 340/ TAIFUN 1200 DN /80 III 340/ merev vázzal, nem nyitható 2 féligfüggesztett kivitel 3 Figyelem: szállítási magasság kb. 4,30 m 4 féligfüggesztett változatnál RP 58 opcióként lehetséges (RP 47 helyett) Utánfutó henger: F laposacélpálcás henger Ø 400 mm és utánfutó szalmaterítő borona 2 soros Ø 10 mm R csőpálcás henger Ø 400 mm és utánfutó szalmaterítő borona 2 soros Ø 10 mm ST 1 soros utánfutó szalmaterítő borona Ø 12 mm beleértve 4 db gumi támkereket 18x8,5-8 (a merev változatoknál csak 2 db gumi támkerék) FZ elöl laposacélpálcás henger Ø 400 mm, hátul csipkés pálcás Ø 320 mm és utánfutó szalmaterítő borona 2 soros Ø 10 mm RZ elöl csőpálcás Ø 400 mm, hátul csipkés pálcás Ø 320 mm és utánfutó szalmaterítő borona 2 soros Ø 10 mm RP 47 gyűrűs henger Ø 470 mm rugós tisztítólemezzel a trapézgyűrűk között és utánfutó szalmaterítő borona 2 soros Ø 10 mm RP 58 gyűrűs henger Ø 575 mm rugós tisztítólemezzel a trapézgyűrűk között és utánfutó szalmaterítő borona 1 soros Ø 12 mm DN dupla Nova henger Ø A műszaki és méretadatok megközelítők és nem kötelező érvényűek. A konstrukciós és kiviteli változtatások joga fenntartva

9 A simítólapot elől a vázra erősítik és csapok segítségével a magassága állítható. Az integrált állítási lehetőség ( vont vagy meredek beállítás) szétnyomja a rögöket, kifejezetten jó a talajegyengető hatásfoka, és elfedi a traktor nyomait. Rendkívül nyugodt a munkavégző szerszámok vezetése és egyenletesen tartja be a munkamélységet. Speciálisan a magágy előkészítéséhez ajánlott tavasszal a simítólap. TAIFUN alapfelszereltség Vulcanus nagy rugós fog 50x13, gerendely magasság 525 mm 4 gerendelyes fog elrendezés Fogak osztástávolsága 15 cm Utolsó fogsor és a hátsó henger között rugós felületegyengető villák szerszám nélkül levehető Felületegyengető villák tartója a munkagépen, ha nincs felszerelve Utánfutó henger paralelogrammavezetésű és fél-furatos állítóléccel állítható a magassága Minden utánfutó henger golyós csapágyazású Szállítási szélesség 2,60 m Egy kettős működésű hidraulikus csatlakozás szükséges Kezelési utasítás Kat. II + III felfüggesztés kategória TAIFUN opciós felszerelések Simítólap vont vagy meredek állítható Oldalsó terelő lemez állítható magasságú Féligfüggesztett szállítókocsi légtömlős kerekekkel hárompont felfüggesztés helyett (alapkiviteli súly kg) Fékezett tengely légfék felszereléséhez Légfékberendezés Figyelmeztető tábla, világítással Herkules 70x12 rugós fogak, gerendely magasság 580 mm a Vulcanus 50x13, gerendely magasság 525 mm helyett Lúdtalpkapa 200 mm-es a teljes felület megmunkálásához kis munkamélységben Gumi támkerekek 18x8,5-8 Önbeálló támkerekek, az oldaltag előtt fut (csak a TAIFUN 600 és 700-hoz) Mindkét oldalon védőponyva a fogak közúti szállításához Pneumatikus aprómag vetőgép 9

10 F R LAPOSACÉLPÁLCÁS HENGER Jó porhanyítás a közepesen kötött talajokon. CSŐPÁLCÁS HENGER Jó porhanyítás a közepesen kötött talajoknál és jó teherbírás a lazáknál. FZ RZ ELÖL LAPOSACÉLPÁLCÁS- / HÁTUL CSIPKÉS PÁLCÁS HENGER Jó porhanyítás kötött talajoknál. ELÖL CSŐPÁLCÁS- / HÁTUL CSIPKÉS PÁLCÁS HENGER Jó porhanyítás közepesen kötött és kötött talajoknál, nagy teherbírás homokos talajoknál. ST RP 47 1 SOROS UTÁNFUTÓ SZALMATERÍTŐ BORONA, Ø 12 mm BELEÉRTVE A 4 GUMI TÁMKEREKET (18x8,5-8) merev változatoknál csak 2 GUMI TÁMKERÉK A hengerek helyett a gumi támkerekekkel együtt csak egy 1 soros szalmaterítő boronával is lehet dolgozni. GYŰRŰS HENGER RUGÓS TISZTÍTÓLEMEZZEL Ø 470 mm Az ék alakú visszatömörítéssel a talaj alsó rétegét tömörítik vissza és zárnak le minden üreget, miközben a talaj felső rétege laza marad, valamint laza rögstruktúrát érnek el. Nagy teherbírása miatt minden talajfajtához kiválóan alkalmas. A gyűrűk közötti rugós tisztítólemezek megakadályozzák az eltömődést. 10

11 HENGERVÁLTOZATOK AZ OPTIMÁLIS PORHANYÍTÁSHOZ ÉS VISSZATÖMÖRÍTÉSHEZ Az F, R, FZ, RZ vagy RP 47 hengereknél az alapfelszereltséghez tartozó kétsoros utánfutó szalmaterítő borona opcióként egy egysoros utánfutó szalmaterítő boronával is helyettesíthető. Féligfüggesztett szállítókocsis TAIFUN-hoz: RP 58 DN GYŰRŰS HENGER RUGÓS TISZTÍTÓELEMMEL Ø 575 mm Olyan, mint az RP 47, azonban 575 mm átmérővel a nagy teherbírás érdekében nehéz munkagépeknél, az 1 soros utánfutó szalmaterítő boronával alapkivitelben 8, 9 és 12 m munkaszélességű gépeknél. DUPLA NOVA HENGER Ø 575 mm Az U profilgyűrűknek köszönhetően, amelyeket tudatosan földdel töltenek meg, így talaj a talajjal érintkezve tömörít vissza. Ezzel talajkímélő visszatömörítést és durva felszíni struktúrát érünk el. A nagy teherbírása miatt minden talajfajtához kiválóan alkalmas. Az 1 soros utánfutó szalmaterítő borona alapkivitelben 8, 9 és 12 m munkaszélességű gépeknél. További hengerek kérésre 11

12 12 Speciálisan a köztes növények termesztéséhez pneumatikus vetőgépet kínálunk komplett felépítménnyel, ami utólag is felszerelhető.

13 EGYSZERŰ A KÖZTES NÖVÉNYEK TERMESZTÉSE A P-BOX-MD-vel, P-BOX-ED-vel vagy a P-BOX-STI-vel minden további vetőmagfajta és ezek keveréke vethető kb. 5 mm méretig, egyszerű beállítással hektáronként kb. 1 kg-tól 300 kg-ig függően a beállított mennyiségtől. Opcióként feltöltő lépcső is kérhető. 13

14 TAIFUN TAIFUN 800,900,1200 alapfelszerelés Herkules 70x12 nagy rugós fogak, gerendely magasság 580 mm Nehéz vázkonstrukció, féligfüggesztett kivitel Állítható hosszúságú vonórúd tömlőhíddal 4 gerendelyes fog elrendezés Fogak osztástávolsága 15 cm Utolsó fogsor és a hátsó henger között rugós felületegyengető villák szerszám nélkül levehető Felületegyengető villák tároló tartója a munkagépen, ha nincs felszerelve Támasztóláb és alátehető ékek 3 kettős működésű hidraulikus csatlakozás szükséges Első támkerekek furatos állítással Fékezett tengely a légfékberendezés felszereléséhez TAIFUN 800,900,1200 opciós felszerelések VIBRO-BOARD, hidraulikusan állítható front talaj egyengető Légfékberendezés Simítólap, vont vagy meredek magasságban állítható 200 mm-es lúdtalpkapa a Herkules fognál az alapkivitel helyett, vagy kiegészítésként Figyelmeztető tábla tartóval ás világítással Mindkét oldalon védőponyva a fogak közúti szállításához 14

15 8m - 9m - 12m ÓRIÁSOK A SZÁNTÓFÖLDÖN TAIFUN 800, 900 ÉS 1200 A nagyüzemek számára a TAIFUN 8 m, 9 m és 12 m munkaszélességgel is kapható. A vontatójármű megfelelő teljesítményével itt hatalmas területi teljesítményre van lehetőség. Méretei ellenére a TAIFUN 1200-nek egy jól kigondolt összecsukás segítségével csak 3 m-es a szállítási szélessége. A munkagép súlypontja a járószerkezet tengelye előtt van, ezáltal részben a vontatójármű hátsó tengelyét is terheli. Opcióként a TAIFUN 800, 900 és 1200-hoz VIBRO-BOARDS hidraulikusan állítható front talajegyengető is rendelhető. 15
