1 FLOWVAC45 Csomagológép ismertető TARTALOM: A GÉP LEÍRÁSA ÉS ISMERTETÉSE ALAPRAJZI MÉRETEK TECHNIKAI ADATOK AZ ALAPGÉP ÉS A RENDELHETŐ KIEGÉSZÍTÉSEK Sealed Air Magyarország Kft. H-2367 ÚJHARTYÁN Amerikai u.1. HUNGARY Telefon: Telefax: cryovac.cemkt@sealedair.com Reg. U.S. Pat. & TM Off. Copyright Sealed Air Corporation Minden jog fenntartva. A nyomdai munka Svájc-ban készült. A 9 Dot Logo és a Sealed Air márkanév a Sealed Air Corporation (US) tulajdona. A Sealad Air Corporation előzetes, írásbeli engedélye nélkül tilos a termékismertető bármely részét lemásolni, sokszorosítani, vagy bármilyen módon harmadik félnek átadni.

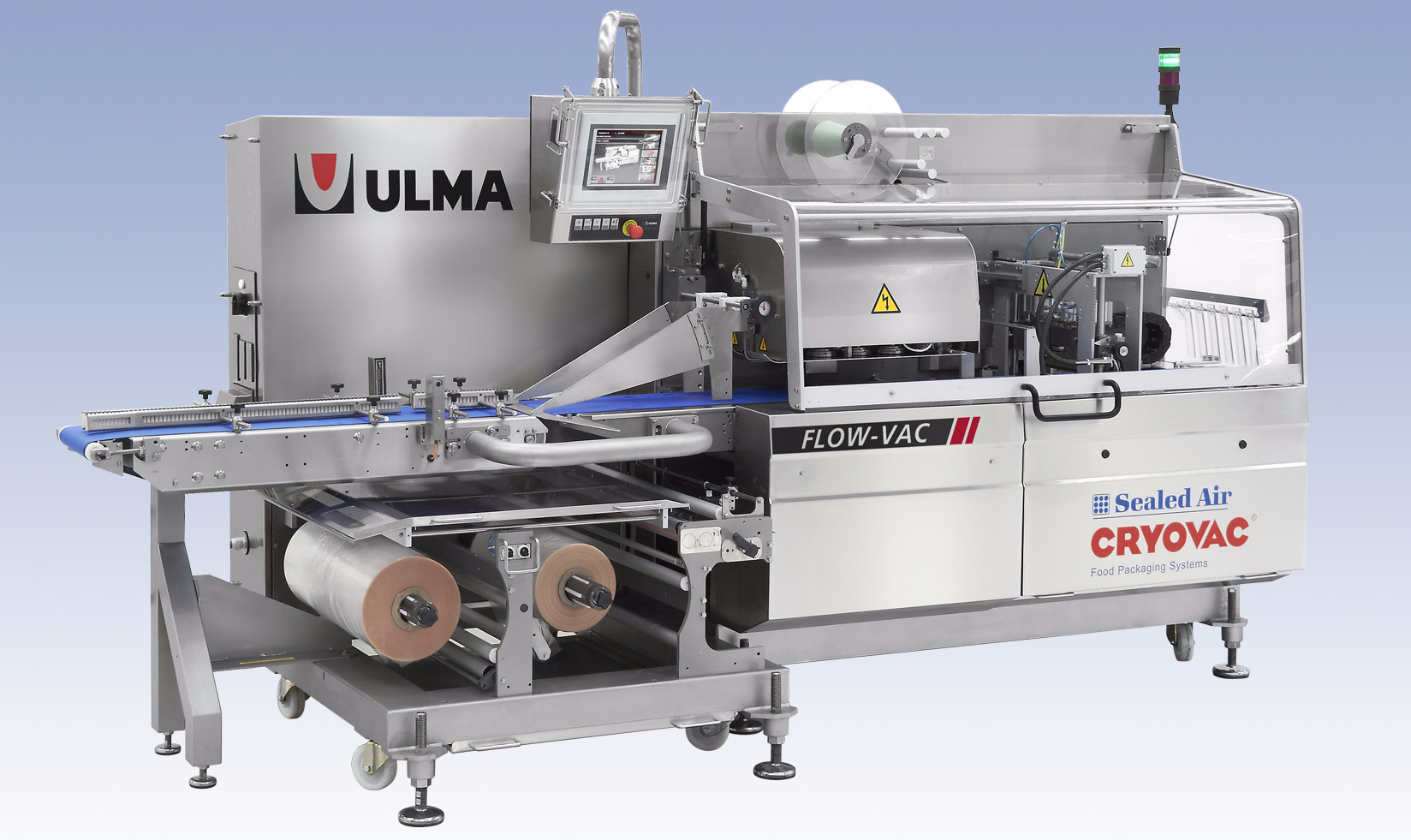

2 1 A gép leírása és ismertetése 1.1 A gép leírása A Cryovac ULMA FLOWVAC45 tasaktöltő csomagológépe a HFFS (vízszintes működési rendszer) elvét alkalmazva ipari és fogyasztói méretű friss és feldolgozott hús- és sajttermékek előcsomagolására alkalmas. A termék a szabályozott behordószalagon keresztül a fóliaformázó egységbe jut, ahol a hosszanti hegesztési varrat elkészítése után a termék végénél kialakításra kerül a kereszthegesztés és a következő csomagtól elválasztó keresztvágás is. Mindkét hegesztő rendszert úgy alakították ki, hogy a lehető legmegbízhatóbb hegesztést eredményezze. A fólia letekercselése és a termék haladása azonos sebességgel történik, ezáltal a termék nem szennyezheti a majdani hegesztési varratok felületeit. A gép a csomagolóanyag hosszát a termék hosszához igazítja. A termék nem érintkezik a hegesztési varratokkal, ezért a hegesztés minősége igen jó. Az így kialakított tasakban a termék a gépből egy Cryovac gyártmányú behordószalagos, vagy forgókamrás csomagológépbe, majd a zsugorító egységbe jut. A hosszanti varrat készítésekor keletkező kettős fóliacsíkot a feltekercselő egységről, ha megtelt, nehézség nélkül lehet eltávolítani. A FLOWVAC45 gépcsalád elektronikus rendszere modemmel kiegészíthető számítógépes vezérlésen alapul. A FLOWVAC45 töltőn egyszerű a fólia cseréje. A beállítási adatok bevitele az ipari számítógéphez kapcsolt érintőképernyőn keresztül történik. A szoftver Microsoft Windows alapú grafikus ikon rendszerű. Az alaptípus önálló üzemmódban működik. De lehetőség van a legújabb Sealed Air PakFormance technológia integrálására is. Emellett, ajánlat kérhető a gép PakFormance hálózatba építésére is, mellyel elérhetők a képmegjelenítési és előzmény jelentési funkciók. Ezek a funkciók alapvető információkkal és jelentésekkel szolgálnak a gép és az anyagok teljesítményéről. A rozsdamentes acélból, az élelmiszeripar részére készített FLOWVAC45 töltőgép teljes mértékben biztosítja és kielégíti az élelmiszeripar által támasztott legmagasabb higiéniai elvárásokat is. 1.2 A gép ismertetése A berendezés beavatkozás nélkül készít a terméknek megfelelő hosszúságú tasakot A termék, készen a vákuumozásra, Cryovac zsugortasakban jön ki a gépből Alacsony csomagolóanyag költség Szennyeződésmentes csomagolás Kiváló vákuumtartás Csökkentett csomagolóanyag igény Alacsony munkaerő igény A on-line nyomon követés és az előzmény jelentés lehetővé teszi a rendszer termelékenységének állandó és teljes körű optimalizálását. Egyszerűen tisztítható kialakítás (IP65-ös védelmi osztály) 2

3 2 Alaprajzi méretek LH (balkezes model) 2-1. kép, LH alaprajz 3

4 3 Technikai adatok 3.1 A gép méretei Hosszúság, szélesség, magasság A rajz szerint 3.2 Tömeg 2250 kg kb. 3.3 Betápenergiák Préslevegő A levegő típusa Nyomása Levegőigény Az összekötés Elektromos energia Tiszta és száraz 6 bar 13 mm i.d. 200 l/min. Feszültség 3 x 400 V Fázisszám 3 + FÖLD Frekvencia 50 / 60 Hz Átlagfogyasztás 3 kwh A beépített teljesíítmény 7 kw 1) Áramvédelem 18 A Megjegyzés: az 1) adat változhat 4

5 3.4 Termelési jellemzők A legnagyobb kezelhető termék adatai Hossz Széleség Hosszúság Magasság mm ) mm min. 100 mm max. 8 kg Tasakadatok Hosszúság Hossz A csomagolóanyag(ok) A használható fóliaszélesség Alkalmazható tekercs átmérő Működési adatok Teljesítmény Kezelők száma Zajszint min ) mm max. 400 mm Cryovac RSXXXX anyag választék legalább 300 de legfeljebb 900 mm (3 mag), külön rendelhető 250 mm-es opció Max. 410 mm A fólia legnagyobb sebessége 20 m/perc, vagy legfeljebb 40 1) hegesztési ütem/perc. (A termék állagától, méretétől és a fólia típusától függően). 1 kizárólag a sor felügyeletéhez és a fóliatekercs utántöltéséhez < 75 db (A) Megjegyzés: az 1) adat változhat 5

6 4 Az alapgép és a rendelhető kiegészítések 4.1 Az alapmodel LH = A termék balról jobbra halad Hegesztőegység magasság 180 mm RS4000 fóliához levegőrendszer egység Gépkönyv Megfelelőségi Nyilatkozat 4.2 Változatok 4.3 Opciók RH = Jobbról balra változat pofa nyílás 180 mm LH = Balról jobbra változat rövid termékekhez pofa nyílás 180 mm + érintő szalag és szervomotoros pofák RH = Jobbról balra változat rövid termékekhez pofa nyílás 180 mm + érintő szalag és szervomotoros pofák LH = Balról jobbra változat pofa nyílás 180 mm + lemosható és korrózió védelemmel ellátva RH = Jobbról balra változat pofa nyílás 180 mm + lemosható és korrózió védelemmel ellátva Szervomotor által vezérelt pofa zárórendszer Záró szalag érintő szalag a keresztirányú hegesztő pofáknál Fotocella regisztrált nyomtatott fóliákhoz Vezető görgők a behordó szalagon PakFormance szoftver 4.4 Az ajánlott csomagolóvonal FV45 + TZ FV45 + TB10/400 + indexing TB15/750S + VS95TS 6
