1 Rosenberg Hungária Kft. Ipari, technológiai épületek energiatakarékos szellőztetése Dr. Szekeres József Ügyvezető igazgató MÉGSZ Ipari és Technológiai Szakmai Nap január 18. Dr. Szekeres József MÉGSZ Ipari és Technológiai Szakmai Nap

2 Előadásom témái: 1. Újdonságok a jogi szabályozás területén 2. Energia hatékony Rosenberg megoldások az ipari és technológiai szellőztetés területén 3. Rosenberg megoldások robbanásveszélyes (ATEX) környezet esetén 4. Gazdaságossági összehasonlító számítások példákon keresztül Dr. Szekeres József MÉGSZ Ipari és Technológiai Szakmai Nap

3 Felvezetés A korábbi keleti blokkon belüli gyártás/értékesítés átalakult, a globális piac kialakulásával ennek a világméretű nagy piacnak részévé váltunk. A gazdasági válság ráerősített erre a folyamatra, így ma, a minél olcsóbban beszerezhető, annál biztosabb a túlélés rövidtávú stratégiák alakulnak ki. Abban az esetben, ha a mai igények az olcsó, de üzemeltetésükben pazarló gépekre jelentkeznek, akkor ennek a kielégítése csak a jelenlegi műszaki és gazdasági szintet stabilizálja. Az élet különböző területén a magasabb költséggel működő rendszerek költségei beépülnek az árakba, így a versenyképességre is kihatással vannak. Dr. Szekeres József MÉGSZ Ipari és Technológiai Szakmai Nap

4 Jogi szabályozás Az Európai Parlament és a Tanács 2010/31EU irányelve: /91/EK, 2010/31/EU direktívák a fenntartható fejlődésre és a környezetvédelemre iránymutatást adtak, erre keretet is biztosítottak. - A 3*20 szabály, amelyet 2020-ig el kell érni (kötelezően betartandó): - a primer energia 20% csökkentését - az üvegház hatású gázok kibocsátásának 20 %-os csökkentését - a megújuló energiák 20%-os részarányát teljesíteni kell - Belső levegő minőségi szabvány EN 1752 betartását december 31-ig valamennyi épület közel nulla energia igényű épület legyen december 31. után a hatóságok által használt vagy tulajdonukban levő új épületek közel nulla energia igényű épületek legyenek Dr. Szekeres József MÉGSZ Ipari és Technológiai Szakmai Nap

5 Jogi szabályozás Az RLT szabályozás Ez az irányvonal ( EN 13053) alapján útmutatást ad a légkezelőgépek energetikai, higiéniai és mechanikai tulajdonságaira. Útmutató a beruházóknak, felhasználóknak, építészeknek, tervezőknek, kivitelező cégeknek, karbantartóknak és gyártó cégeknek, annak biztosításához, hogy a garantált technikai színvonal a légkezelőgépeknél betartásra kerüljön. Az RLT01 irányelv 2011 nyarán új és bővebb energetikai osztályozórendszerrel frissült. Dr. Szekeres József MÉGSZ Ipari és Technológiai Szakmai Nap

6 Légkezelőgép szabványok RLT 01 irányelv - a légkezelőgép általános kialakításáról RLT 02 irányelv - robbanásbiztos légkezelőgépek kialakításáról RLT 03 irányelv - megfelelőségi nyilatkozatról RLT 04 irányelv - légkezelőgép füstelszívási üzemmódról Általános előírások DIN EN DIN EN VDI 3803 RLT 01 Az RLT 01 légkezelőgép irányelvek kiterjednek Mechanikus értékek DIN EN 1886 DIN 1751 DIN 13501/1 RLT 01 Higiénikus előírások DIN EN VDI 6022 DIN 1946/4 RLT 01 Teljesítmény értékek (Energetikai előírások) DIN EN DIN EN RLT 01 Dr. Szekeres József MÉGSZ Ipari és Technológiai Szakmai Nap

7 RLT 01 energiahatékonysági osztályok A német Légkezelőgépgyártók Szövetsége (RLT) energiahatékonysági osztályai Kritériumok / energiahatékonysági osztály A+ A B Sebesség osztályok - termodinamikus levegő kezelés nélkül - levegő melegítéssel - további funkciókkal V5 V4 V2 V6 V5 V3 V7 V6 V5 Elektromos teljesítmény felvétel osztályok P2 P3 P4 Hő visszanyerési osztályok H1 H2 H3 Dr. Szekeres József MÉGSZ Ipari és Technológiai Szakmai Nap

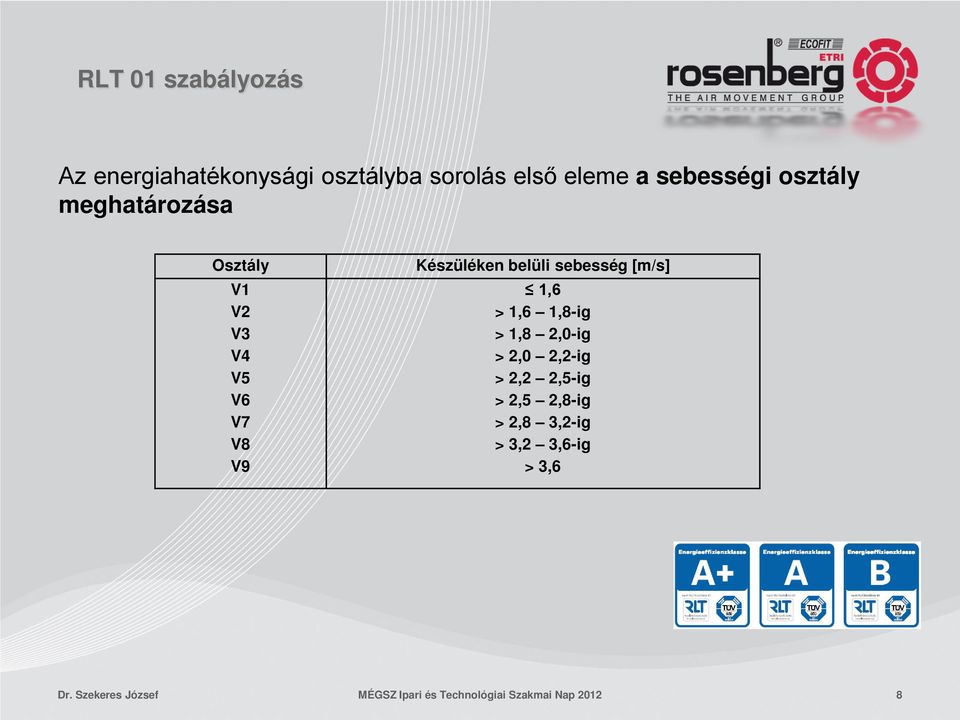

8 RLT 01 szabályozás Az energiahatékonysági osztályba sorolás első eleme a sebességi osztály meghatározása Osztály V1 V2 V3 V4 V5 V6 V7 V8 V9 Készüléken belüli sebesség [m/s] 1,6 > 1,6 1,8-ig > 1,8 2,0-ig > 2,0 2,2-ig > 2,2 2,5-ig > 2,5 2,8-ig > 2,8 3,2-ig > 3,2 3,6-ig > 3,6 Dr. Szekeres József MÉGSZ Ipari és Technológiai Szakmai Nap

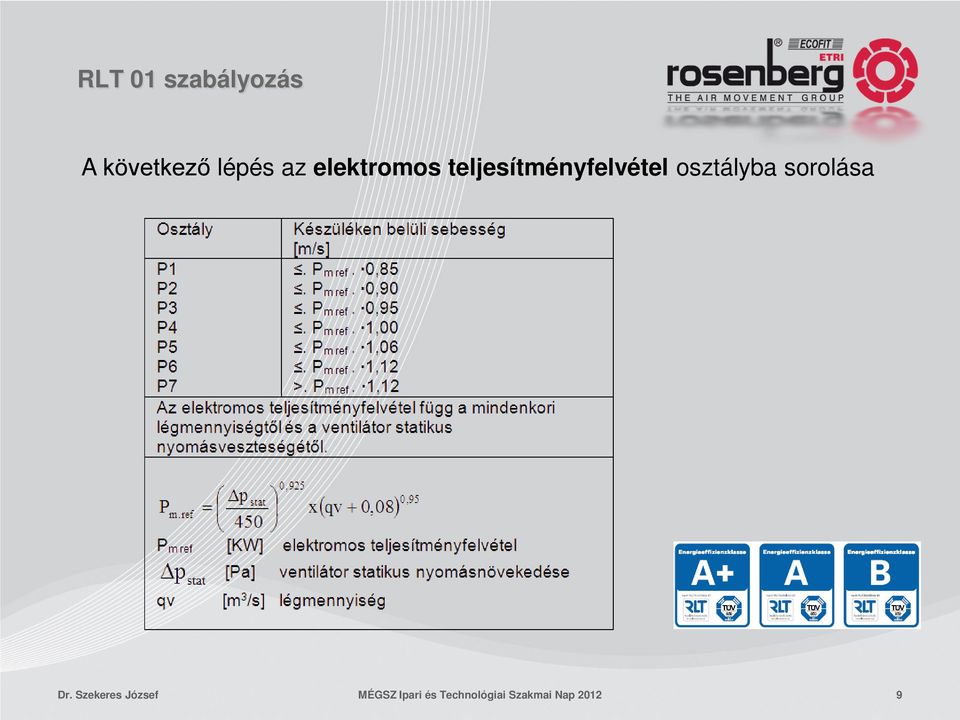

9 RLT 01 szabályozás A következő lépés az elektromos teljesítményfelvétel osztályba sorolása Dr. Szekeres József MÉGSZ Ipari és Technológiai Szakmai Nap

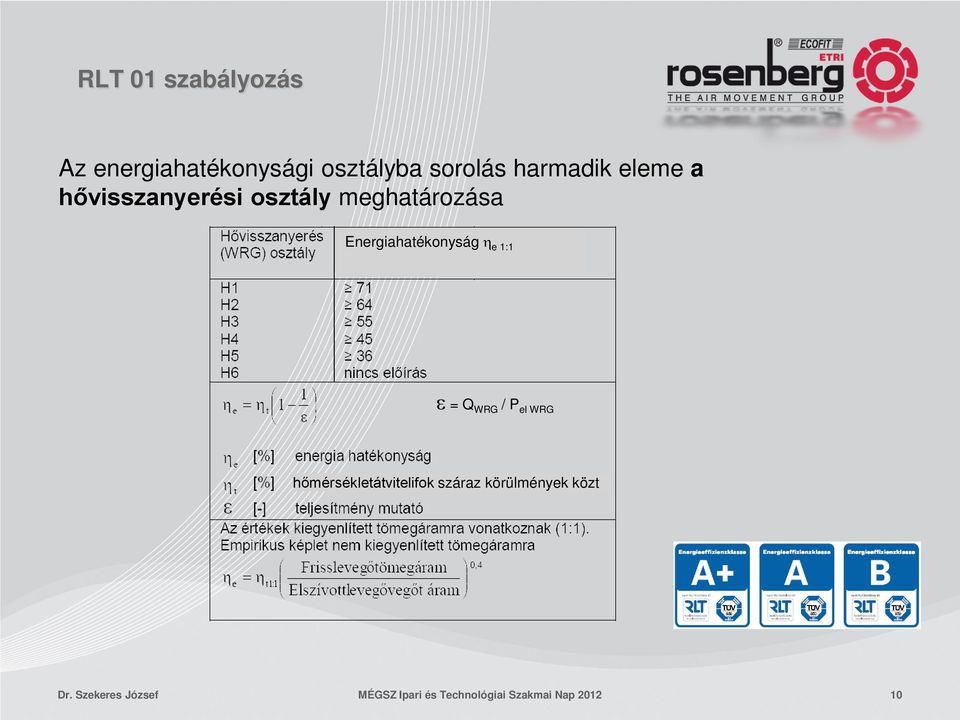

10 RLT 01 szabályozás Az energiahatékonysági osztályba sorolás harmadik eleme a hővisszanyerési osztály meghatározása Energiahatékonyság η e 1:1 ε = Q WRG / P el WRG hőmérsékletátvitelifok száraz körülmények közt Dr. Szekeres József MÉGSZ Ipari és Technológiai Szakmai Nap

11 Eco design, ErP irányelv - A 2009/125/EK Eco design direktívával az EU meghatározza az energia fogyasztó termékek környezetbarát tervezését - A 125 W 500 kw teljesítménytartományban lévő ventilátoroknak tól specifikus hatás-fok határértékeket kell betartania tól a második fokozat magasabb határértékekkel lép hatályba - A ventilátor, mint egység kerül vizsgálatra, nem csak a hajtómotor - Az egyes hatékonysági követelmények betartása feltétele a CE jel használatának Dr. Szekeres József MÉGSZ Ipari és Technológiai Szakmai Nap

12 Eco design, ErP irányelv végrehajtási utasítása Dr. Szekeres József MÉGSZ Ipari és Technológiai Szakmai Nap

13 Légkezelőgépekbe beépülő ventilátor egységek Dr. Szekeres József MÉGSZ Ipari és Technológiai Szakmai Nap

14 Légkezelőgépekbe beépülő motorok szabályozásai Dr. Szekeres József 14 MÉGSZ Ipari és Technológiai Szakmai Nap 2012

15 IEC motorok új hatásfok osztályai Forrás: Siemens AG Dr. Szekeres József MÉGSZ Ipari és Technológiai Szakmai Nap

16 IE CEMEP hatásfok osztályok összehasonlítása Forrás: Siemens AG Dr. Szekeres József MÉGSZ Ipari és Technológiai Szakmai Nap

17 Költségek a motor élettartama alatt Forrás: Siemens AG Dr. Szekeres József MÉGSZ Ipari és Technológiai Szakmai Nap

18 Elektromos kommutációjú motor EC-Motor Electronically Commutated Motor más elnevezése: BLDC (Brushless DC) Folyamatos szabályozású szénkefe nélküli egyenáramú motor A szénkeféket elektronikus kapcsolás helyettesíti Rotor helyzet felismerés Hall szenzorokkal Hálózat (3~, 1~) Dr. Szekeres József MÉGSZ Ipari és Technológiai Szakmai Nap

19 Az EC-technológia előnyei - nagyon magas hatásfok - alacsony motorhőmérsékletek - kisebb motorméret ugyanannál a teljesítménynél - független a hálózati feszültségre és frekvenciára - változtatható fordulatszám - szinkron fordulatszám feletti fordulatszám is lehetséges 50 Hz: >1500/3000 U/min és 60 Hz: >1800/3600 U/min - egyszerű bekötés (a frekvenciaváltós AC-motorhoz képest) - többletfunkciók (szabályozás nyomásra, térfogatáramra, hőmérsékletre, stb) Dr. Szekeres József MÉGSZ Ipari és Technológiai Szakmai Nap

20 Az EC-technológia alapelve Hálózat Közbenső kör Kimenő feszültség (PWM) 3~ V 50/60Hz 1~ V 50/60Hz U zk U m 800 L1-L2 L2-L3 L3-L Spannung [V] ,000 0,005 0,010 0,015 0, U zk -U m -800 t [s] I ZK L1 L2/N (L3) U ZK M Dióda egyenirányító Közbenső kör = Váltóirányító kondenzátor (U) + tekercs (I) Dr. Szekeres József MÉGSZ Ipari és Technológiai Szakmai Nap

21 Működési elv Elektronika Motor + U V M W Dr. Szekeres József MÉGSZ Ipari és Technológiai Szakmai Nap

22 Működési elv (Animáció) Elektronika Motor Dr. Szekeres József MÉGSZ Ipari és Technológiai Szakmai Nap

23 Építési méretek összehasonlítása Ugyanazon teljesítmény, különböző építési méret AC Motor EC Motor 218 x x 85 V V AC EC = ( 218mm) ( 188mm) mm 85mm = 1,503 Dr. Szekeres József MÉGSZ Ipari és Technológiai Szakmai Nap

24 Az EC-motoros hajtás előnyei Dr. Szekeres József MÉGSZ Ipari és Technológiai Szakmai Nap

25 Üzemeltetési költségek Dr. Szekeres József MÉGSZ Ipari és Technológiai Szakmai Nap

26 Hővisszanyerők csoportosítása Forgódobos (η = 85%) Ellenáramú lemezes (η = 85-90%) Keresztáramú lemezes (η = 65%) Hőcsöves (η = 60%) Közvetítő közeges (η = 35%) Dr. Szekeres József MÉGSZ Ipari és Technológiai Szakmai Nap

27 Hővisszanyerők csoportosítása Dr. Szekeres József MÉGSZ Ipari és Technológiai Szakmai Nap

28 Energiamegtakarítás A hővisszanyerés költségmegtakarítást és környezetvédelmet jelent A hővisszanyerőkkel megtakarítható energiamennyiséget jól példázza, hogy az egyik vezető hővisszanyerő-gyártó cég termékeivel - Évente MWh energia megtakarítás érhető el, - Ami tonna kőszénfelhasználásnak felel meg, - Illetve fős háztartás évi fűtési energiaigényét fedezi tonnával csökken a CO 2 kibocsátás (Forrás: Klingenburg GmbH) MÉGSZ Ipari és Technológiai Szakmai Nap 2012 Dr. Szekeres 28 József

29 Rosenberg megoldások robbanásveszélyes (ATEX) környezet esetén ATEX direktíva ATEX ATmosphères Explosibles ATEX termék irányelv 94/9/EK ATEX 100 ATEX üzemeltetési irányelv 1999/92/EK ATEX 137 Gyártó Üzemeltető Dr. Szekeres József MÉGSZ Ipari és Technológiai Szakmai Nap

30 ATEX - Gépcsoportok felosztása Gépcsoport I (bányászat) Gépcsoport II (egyéb) Ex közeg előfordulása Ex közeg előfordulása Gépkategória Gépkategóri a Atmoszféra Alkalmazható Normál üzemben állandóan vagy alkalmilag Normál üzemben nem fordul elő. (rövid ideig) M1 M2 Normál üzemben állandóan, tartósan, gyakran Normál üzemben alkalmilag Normál üzemben nem fordul elő. (rövid ideig) 1 G Zóna 0 1 D Zóna 20 2 G Zóna 1 2 D Zóna 21 3 G Zóna 2 3 D Zóna 22 Lehetséges Egyeztetés alapján Nem gyártunk G=gáz D=por Dr. Szekeres József MÉGSZ Ipari és Technológiai Szakmai Nap

31 ATEX Robbanékony közegek besorolása Gyulladási hőmérsékletek Max megengedhető felületi hőmérséklet Zóna 1 (belül) Zóna 1 (kívül) Zóna 2 Határhőmérséklet 80%-a Határhőmérséklet -10 C (T1-T2) -5 C (T3-T6) Határhőmérséklet 450 C<T1 360 C 440 C 450 C 300 C <T2<450 C 240 C 290 C 300 C 200 C <T3<300 C 160 C 195 C 200 C 135 C <T4<200 C 108 C 130 C 135 C 100 C <T5<135 C 80 C 95 C 100 C 85 C <T6<100 C 68 C 80 C 85 C Lehetséges Egyeztetés alapján Nem gyártunk Dr. Szekeres József MÉGSZ Ipari és Technológiai Szakmai Nap

32 ATEX Robbanékony közegek besorolása Hőmérsékleti osztály T1 T2 T3 T4 T5 T6 IIA IIB Aceton Ammónia Etán Benzol Ecetsav Etilklorid Szénmonoxid Metán Metanol Metilklorid Naftalin Fenol Propán Toulol Városi gáz (világító gáz) Ciklohexán Etilalkohol Ecetsavanhidrid n-bután n-butilalkohol Etilén Benzin Diesel Kerozin Tüzelőolaj n-hexán Kénhidrogén Etilglikol Acetaldehid Etiléter IIC Hidrogén Acetilén Széndiszulfid Lehetséges Egyeztetés alapján Nem gyártunk Dr. Szekeres József MÉGSZ Ipari és Technológiai Szakmai Nap

33 ATEX Robbanékony közegek besorolása Az ATEX besorolás meghatározása kizárólag az üzemeltető vagy a beruházó feladata! A megrendelőnek KELL nyilatkoznia ÍRÁSBAN a gép pontos besorolásáról!!! EX-kérdőív Külön meg kell adni a befúvó és az elszívó gépek külső és belső besorolását Befúvás Ex II 3G c IIA T3 (Belül) Ex II 3G c IIA T3 (Kívül) Elszívás Ex II 2G c IIA T3 (Belül) Ex II 3G c IIA T3 (Kívül) Robbanás biztos Gépcsoport Kategória Konstrukciós védelem Robbanási csoport Hőmérséklet osztály Gépen kívül / belül Dr. Szekeres József MÉGSZ Ipari és Technológiai Szakmai Nap

34 Példa: légkezelőgépbe építhető, vagy tetőventilátor cfm d p f a [ P a ] i n W G 1000 GKH_I 560 CIW GD MP1: Pa 900 P1 800 (AC-Motor) = 3,087 kw függően 200 megspórolhat P1 (EC-Motor) = 2,79 86 kw Megtakarítás = 84 7% Az EC-motorral 300 munkaponttól akár 50% energiaköltséget Térfogatáram [m³/h] (EC-MOTOR) DKH W KF DD (AC-MOTOR) 2.50 MP2: Pa P1 (AC-Motor) = 1,8 kw P1 (EC-Motor) = 1,02 kw Megtakarítás = 43,3% Dr. Szekeres József MÉGSZ Ipari és Technológiai Szakmai Nap

35 Megtakarítási potenciál tetőventilátor esetén (méret 500) 1 EC-típus: DVW 500-G.6IF ² megfelelő AC ventilátor Munkapont: ideiglenes 100% napközben 80% éjszaka 60% Térfogatáram m³/h m³/h m³/h Statikus nyomásemelés 450 Pa 288 Pa 162 Pa Teljesítmény EC W 834 W 383 W Teljesítmény AC² 1698 W 1148 W 709 W Napi üzemidő 2 h 10 h 12 h Egy teljes évre vonatkoztatva: Összesen Áram fogyasztás EC kwh/év 3037 kwh/év 1675 kwh/év 5899 kwh/év Áram fogyasztás AC² 1236 kwh/év 4180 kwh/év 3098 kwh/év 8514 kwh/év Energia megtakarítás 48 kwh/év 1143 kwh/év 1423 kwh/év 2615 kwh/év %-os megtakarítás 3,9% 27,3% 45,9% 30,7% Éves megtakarítás: Áram díj: kwh 0,20 Emisszió csökkenés évente: 1,41 t CO 2 Dr. Szekeres József MÉGSZ Ipari és Technológiai Szakmai Nap

36 Megtérülési időszak tetőventilátor esetén (méret 500) 1 EC-típus: DVW 500-G.6IF ² megfelelő AC ventilátor EC Összehasonlítás AC Ventilátor Fordulatszám szabályozó Potencióméter Teljes ár Invesztíció extra költsége: 360 Megtakarított energia költsége: 523 Megtérülés: 0,7 év Dr. Szekeres József MÉGSZ Ipari és Technológiai Szakmai Nap

37 m 3 /h térfogatáramot biztosító Rosenberg Airbox légkezelőgép blokksémája Dr. Szekeres József MÉGSZ Ipari és Technológiai Szakmai Nap

38 Teljes birtoklási költség (TCO) Ft m 3 /h légszállítású Rosenberg Airbox légkezelőgépek összehasonlítása Ft Ft Ft Ft Ft Airbox S40 13R (RLT B, EUROVENT D) Airbox S40 13R (RLT B, EUROVENT C) Airbox S40 13R (RLT B, EUROVENT B) Airbox S40 13Q (RLT A, EUROVENT B) Ft Airbox S40 13Q (RLT A, EUROVENT A) Airbox S40 13Q (RLT A+, EUROVENT A) 0 Ft 0 év 1 év 2 év 3 év 4 év 5 év 6 év 7 év 8 év 9 év 10 év Dr. Szekeres József MÉGSZ Ipari és Technológiai Szakmai Nap

39 Tulajdonság Előny Haszon Az RLT szövetség ajánlása alapján készülő gépek Tulajdonság Előny Haszon Eurovent/RLT konstrukció - Eurovent / RLT szabvány adta - magasabb műszaki és higiéniai biztonság követelmények teljesítése - magasabb műszaki konstrukció EC-motor - kisebb nyomásveszteség - jobb hatásfok - energiatakarékos Energetikai osztálynak megfelelő hővisszanyerő - hulladék hő hasznosítás - energiatakarékos Energetikai osztálynak és műszaki követelményeknek megfelelő sebesség (keresztmetszet) - alacsony energia felvétel - kisebb zaj - beépült elemek élettartama optimális - nagyobb portároló képesség - optimális üzemeltetés - optimális energia felvétel - kisebb zajterhelés - biztonságos üzemvitel - ritkább filter csere SFP ventilátor jóság - energia hatékony, nagyhatékonyságú /magas hatásfokú ventilátor - energiatakarékos Higiénikus szabványoknak megfelelő elemek - könnyen tisztítható - fertőtleníthető - higiénikus környezet Dr. Szekeres József MÉGSZ Ipari és Technológiai Szakmai Nap

40 Köszönöm megtisztelő figyelmüket! Köszönjük figyelmüket! Dr. Szekeres József MÉGSZ Ipari és Technológiai Szakmai Nap
