1 Rosenberg Hungária Lég- és Klímatechnikai Kft. Rosenberg újdonságok a légkezelésben Rosenberg Hungária Kft. H-2532 Tokodaltáró, József Attila u Tel: +36(33) Fax: +36(33) Web: info@rosenberg.hu

2 Az előadás tartalma Új Rosenberg Airbox légkezelőgépek Rosenberg higiénikus megoldások Robbanásveszélyes közeg légszállítása (ATEX) Új R30 járókerekű ventilátorok Légkezelőgépek energiahatékonysága Rosenberg nagyhatékonyságú közvetítőközeges hővisszanyerők Szorpciós légkezelési megoldások Megtérülési, gazdaságossági számítások, TCO Rosenberg újdonságok a légkezelésben 2

3 Bemutatkozik a Rosenberg Hungária Lég- és Klímatechnikai Kft. A Rosenberg-csoport tagja, 1989-ben alapítva Központ: 2532 Tokodaltáró, József Attila u Irodák: Tokodaltáró, Debrecen Energiatakarékos lég- és klímatechnikai megoldások gyártója Eddig kb légkezelőgép-modul gyártója Magyarországon (évente kb modul) Termékeink főbb alkalmazási területei: Közösségi-, kereskedelmi- és ipari épületek Lakások és többszintes épületek hővisszanyerővel és más korszerű energia takarékos rendszerekkel történő szellőztetése Rosenberg újdonságok a légkezelésben 3

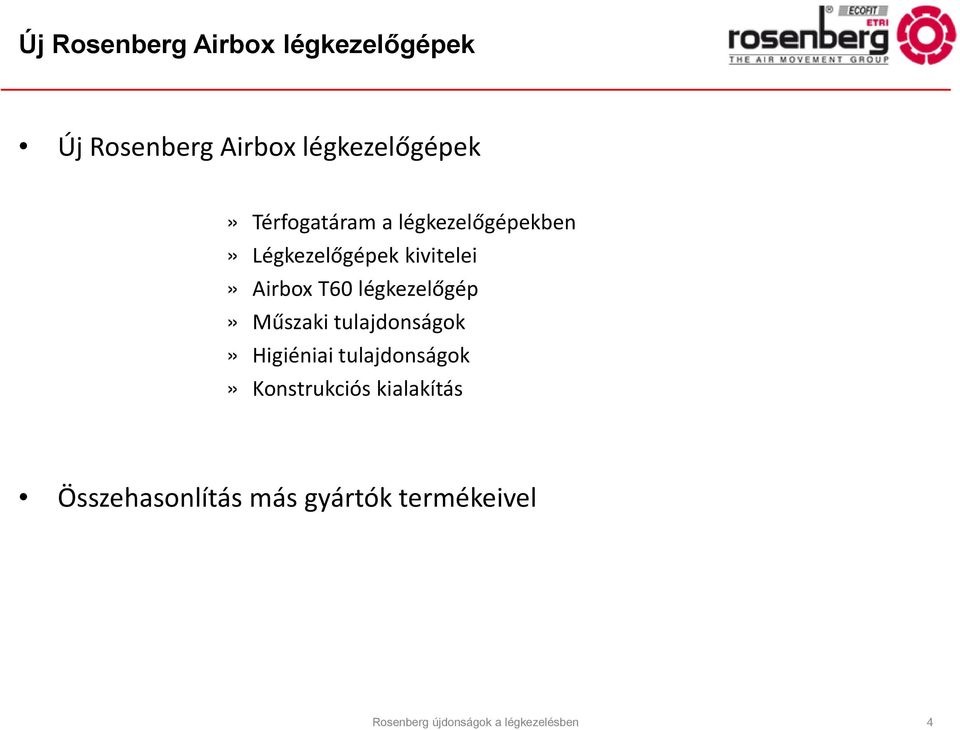

4 Új Rosenberg Airbox légkezelőgépek Új Rosenberg Airbox légkezelőgépek» Térfogatáram a légkezelőgépekben» Légkezelőgépek kivitelei» Airbox T60 légkezelőgép» Műszaki tulajdonságok» Higiéniai tulajdonságok» Konstrukciós kialakítás Összehasonlítás más gyártók termékeivel Rosenberg újdonságok a légkezelésben 4

5 Rosenberg Airbox légkezelőgépek Térfogatáram a légkezelőgépekben (3,5 m/s) Légkezelőgépeinket beltéri és kültéri kivitelben gyártjuk. Rosenberg újdonságok a légkezelésben 5

6 Légkezelőgépeink kivitelei Rosenberg újdonságok a légkezelésben 6

7 Airbox T60 légkezelőgépek 60 mm vastag termikusan szétválasztott készülékház-panel és keret Az alumínium keret jelentősen csökkenti a készülék össztömegét Hőátadási osztály: T2, hőhídfaktor: TB2 Készülékház szivárgás: L1 Eurovent és RLT energiahatékonysági címke VDI 6022 és DIN 1946/4 higiéniai tanúsítások 07Q-tól 35R-ig terjedő építési méretskála Rosenberg újdonságok a légkezelésben 7

8 Airbox T60 készüléktanúsítások Általános tanúsítások:» RLT energiahatékonysági címke (A+, A, B) TÜV Süd» Eurovent Higiéniai tanúsítások szabvány alapján :» VDI 6022 és DIN 1946 T.4, (Német higiéniai követelmények)» Ö-Norm H 6020 és 6021, (Osztrák higiéniai követelmények)» SWKI VA és SWKI 99-3, (Svájci higiéniai követelmények) Rosenberg újdonságok a légkezelésben 8

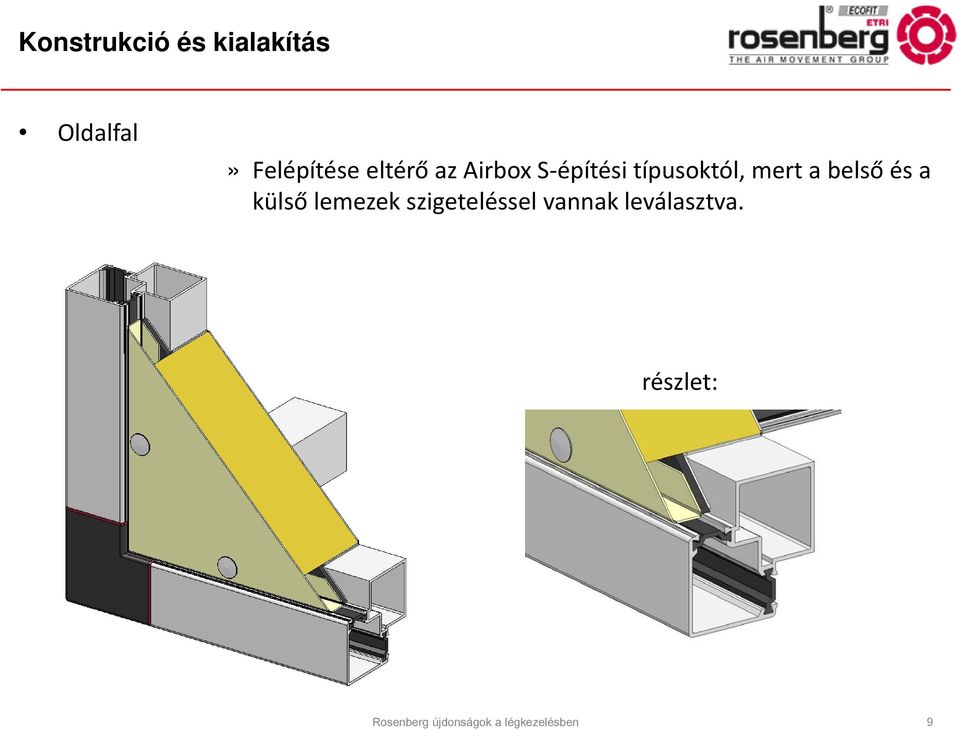

9 Konstrukció és kialakítás Oldalfal» Felépítése eltérő az Airbox S-építési típusoktól, mert a belső és a külső lemezek szigeteléssel vannak leválasztva. részlet: Rosenberg újdonságok a légkezelésben 9

10 Összehasonlítás más gyártók termékeivel Rosenberg újdonságok a légkezelésben 10

11 Rosenberg higiénikus megoldások Jogszabályi környezet, követelményrendszer Néhány példa a magyar/német gyakorlatból Konstrukciós kialakítások Műtő mennyezeti befúvó panel Rosenberg újdonságok a légkezelésben 11

12 Jogszabályi környezet- Követelmény rendszer Mit várunk el a higiénikus rendszerektől? - Több, önmagában is kiemelkedő fontosságú igényt kell egyidejűleg, teljes körűen kielégíteni: - orvos-szakmai (ne akadályozza a munkát), - higiéniai ( megakadályozza a fertőzés keletkezését), - betegellátási ( rövidítse le a bent tartózkodást), - műszaki (biztosítsa a fizikai paramétereket), - gazdaságossági (életciklus költsége az előbb felsoroltak teljesítésekor a legkedvezőbb legyen). Rosenberg újdonságok a légkezelésben 12

13 Néhány példa a magyar/német gyakorlatból Magyar gyakorlat Német gyakorlat Elemek Felületi védelem MSZ Felületi védelem: -A felületi minőségnek legalább a horganyzott acéllemeznek megfelelő minőségi foknak kell megfelelnie Általános higiénikus előírások VDI 6022 Felületi védelem( alternatívák) - Horganyzott acéllemez +porszórással - Horganyzott acéllemez +2 rétegű nedves festés, (minimum 60 μm) - festett lemez (minimum 25 μm) - anyagok III. korrózióvédelmi osztály DIN szerint.(alu, saválló) Megemelt higiénikus követelmények DIN 1946/4 Felületi védelem: - Az oldalfalak és minden beépülő elem, aminek a felülete a légáramban fekszik: tüzihorganyzott + festett kivitelű. - Készülékalj, sínek és minden felület a készülék alján, ami kondenzátummal érintkezhet saválló kivitelű (minimum ) vagy alumínium (minimum AlMg) x Rosenberg újdonságok a légkezelésben 13

14 Néhány példa a magyar/német gyakorlatból Kezelés, tisztítás MSZ VDI 6022 MSZ VDI 6022 DIN 1946/4 -Az ellenőrzést, tisztítást és fertőtlenítést lehetővé kell a műszaki észszerűség határin belül. - A berendezés tisztítása a készülékházban sima belső felületet követel meg. - Ehhez minden alkatrészt úgy kell kialakítani, hogy azok kezelési oldalról a kezelőajtókon vagy kezelőnyílásokon keresztül hozzáférhetőek és tisztíthatóak legyenek. - További lehetőség az, hogy a 1,6 m készülékház belmagasságig kihúzhatóak legyenek. Kezelési fedél: Hasított fejű-,kereszt hornyú csavar vagy önmetsző lemezcsavaros rögzítés nem megengedett. Szerkezeti mélyedések (pl. kicsi, keskeny, hosszanti hornyok) kerülendők vagy feltöltendők. Szegecs Csak olyan szegecsek alkalmazása engedélyezett, ahol a szegecs csap egy része mechanikusan és szilárdan a szegecsben marad és nem áll ki. Nézőüvegnek TB3 vagy magasabb fokozatú Ajtók - Levehető kezelési ajtó 800mm készülék magasságig megengedett, felette zsanéros ajtót kell alkalmazni max 3 zárral - Beépített elemhez hozzáférést biztosító ajtók, amelyek veszélyt jelenthetnek, csak eszközzel lehetnek nyithatók és egy figyelmeztető táblát kell felhelyezni, (pl. ventilátor). Amennyiben ez nem lehetséges a ventilátort beszívás/ ki fúvásnál ékszíjvédelemmel kell ellátni. - Szigetelés ill. festés az ajtó zártól nem sérülhet - A bejárható készülékeknél az ajtóknak belülről nyithatónak kell lenni - Nyomásoldali ajtóknál Nem szabad olyan szerkezetet alkalmazni amelynek az alkalmazását meg lehet szüntetni - 1,6 m teljes készülék magaságíg a beépülő elemek kihúzhatók is lehetnek. - Karbantartási emelvény 3m nél magasabb készülékeknél Anyagok: Csíramentes anyagok, zártcellás szigetelő anyagokat kell használni. Minden beépülő elem tisztításához a - 1,6 m tiszta magasság alatt, kezelési fedeleken keresztül kell biztosítani m felett ajtóval kell biztosítani. Ajtózárak legyenek tisztíthatók fertőző anyagnak ellenállók és dörzsölés állók Kábel elvezetés: - lehetőség szerint készüléken kívül. - Készüléken belüli kábelelvezetést nem történhet üreges csőben. Az ajtóknál a szigetelés lehet rejtett, beszorított vagy habosított (ragasztott nem lehet) Rosenberg újdonságok a légkezelésben 14

15 Rosenberg megoldások A vevői kívánságot maradéktalanul ki tudjuk elégíteni magas minőségben Rosenberg újdonságok a légkezelésben 15

16 Műtő mennyezeti befúvó panel OP-Zuluftdecke / Műtő - mennyezeti befúvó panel Alacsony kórokozószám a műtő területén és a befúvó áramlásban Alacsony csíraképződés Alacsony légsebességek a tartózkodási területeken Alacsony szennyező gáz koncentráció az aneszteziológia területén A műtőterület jó leárnyékolása ajtónyitások általi légáramoknál A DIN követelményrendszerének teljesítése A DIN 4799 szerinti típusvizsgálat berlini HR-Intézet által A műtő világítótest állványainak szennyeződés tömör kivitele A megalkuvás nélküli sima belsőtér A alacsony építési magasság a lapos építési mód által Rosenberg újdonságok a légkezelésben 16

17 Robbanásveszélyes közeg légszállítása (ATEX) Robbanásveszélyes közeg légszállítása (ATEX)» ATEX-direktíva» Gépcsoportok felosztása» Robbanékony közegek besorolása» EX-besorolás» EX-es légkezelőgép kialakítása Rosenberg újdonságok a légkezelésben 17

18 Mi szükséges egy robbanáshoz? Gyújtóforrás Rosenberg újdonságok a légkezelésben 18

19 Robbanásveszélyes közeg légszállítása (ATEX) A légkezelőgépeket úgy kell megtervezni és legyártani, hogy a robbanásveszélyt, amelyet a robbanékony gázok, folyadékok, gőzök és porok okoznak teljes körűen megelőzzük. Ezt az alábbi megfontolásokkal tehetjük: Veszélyes koncentrációk elkerülése A robbanékony közeg gyulladásának megakadályozása Ha mégis robbanás történik, akkor annak a környezetre gyakorolt hatását egy veszélytelen mértékre korlátozni Rosenberg újdonságok a légkezelésben 19

20 ATEX Direktíva ATEX ATmosphères EXplosibles ATEX termék irányelv 94/9/EK ATEX 100 ATEX üzemeltetési irányelv 1999/92/EK ATEX 137 Gyártó Üzemeltető Rosenberg újdonságok a légkezelésben 20

21 ATEX Direktíva (94/9/EK) Általánosan a légkezelőgépekre nem vonatkozik az ATEX direktíva Csak azok a gépek tartoznak a direktíva hatálya alá, melyek robbanásveszélyes környezetben találhatóak, vagy robbanásveszélyes közeget szállítanak Az ATEX direktíva hatályosságára minden esetben a megrendelőnek kell felhívnia a gyártó figyelmét! A gyártónak a megrendelő előírásai alapján kell a berendezést elkészítenie, és a konformitásnyilatkozatot kiállítania. Rosenberg újdonságok a légkezelésben 21

22 EX besorolás I. Az ATEX besorolás meghatározása kizárólag a tervező, beruházó vagy az üzemeltető feladata! A megrendelőnek kell nyilatkoznia írásban a gép pontos besorolásáról! Külön meg kell adni a befúvó és az elszívó gépek külső és belső besorolását Befúvás Ex II 3G c IIA T3 (Belül) / Ex II 3G c IIA T3 (Kívül) X Elszívás Ex II 2G c IIA T3 (Belül) / Ex II 3G c IIA T3 (Kívül) X Robbanás biztos Gépcsoport Kategória Konstrukciós védelem Robbanási csoport Hőmérséklet osztály Gépen kívül / belül Különleges feltételek Rosenberg újdonságok a légkezelésben 22

23 EX besorolás II. Maximum egy zóna különbség lehet: A légkezelőgép belső és külső része között A légkezelőgép két ága között (kivéve egymástól távol elhelyezett gépek) Belül (megrendelő) Kívül (megrendelő) Kívül (gyártandó) Zóna 1 Zóna 2 Zóna 2 Zóna 1 Zóna mentes Zóna 2!!! Zóna 2 Zóna mentes Zóna mentes Rotációs hővisszanyerő alkalmazása kerülendő a nagy szivárgás miatt Ebben az esetben mind a két ágnak azonos besorolásúnak kell lennie Rosenberg újdonságok a légkezelésben 23

24 Rosenberg megoldások - gépcsoportok felosztása Gépcsoport I (bányászat) Gépcsoport II (egyéb) Ex közeg előfordulása Ex közeg előfordulása Gépkategória Gépkategória Atmoszféra Alkalmazható Normál üzemben állandóan vagy alkalmilag M1 Normál üzemben állandóan, tartósan, gyakran 1 G Zóna 0 1 D Zóna 20 Normál üzemben nem fordul elő. (rövid ideig) M2 Normál üzemben alkalmilag Normál üzemben nem fordul elő. (rövid ideig) 2 G Zóna 1 2 D Zóna 21 3 G Zóna 2 3 D Zóna 22 Lehetséges Egyeztetés alapján Nem gyártunk G = gáz D = por Rosenberg újdonságok a légkezelésben 24

25 Robbanékony közegek besorolása I. Gyulladási hőmérsékletek Max megengedhető felületi hőmérséklet Zóna 1 (belül) Zóna 1 (kívül) Zóna 2 Határhőmérséklet 80%-a Határhőmérséklet -10 C (T1-T2) - 5 C (T3-T6) Határhőmérséklet 450 C<T1 360 C 440 C 450 C 300 C <T2<450 C 240 C 290 C 300 C 200 C <T3<300 C 160 C 195 C 200 C 135 C <T4<200 C 108 C 130 C 135 C 100 C <T5<135 C 80 C 95 C 100 C 85 C <T6<100 C 68 C 80 C 85 C Lehetséges Egyeztetés alapján Nem gyártunk Rosenberg újdonságok a légkezelésben 25

26 Robbanékony közegek besorolása II. Hőmérsékleti osztály IIA Lehetséges T1 T2 T3 T4 T5 T6 Aceton Ammónia Etán Benzol Ecetsav Etilklorid Szénmonoxid Metán Metanol Metilklorid Naftalin Fenol Propán Toulol Városi gáz (világító gáz) Ciklohexán Etilalkohol Ecetsavanhidrid n-bután n- butilalkohol Benzin Diesel Kerozin Tüzelőolaj n-hexán Acetaldehid Kénhidrogén IIB Etilén Etiléter Etilglikol IIC Hidrogén Acetilén Széndiszulfid Egyeztetés alapján Nem gyártunk Rosenberg újdonságok a légkezelésben 26

27 Ex besorolás III. A légkezelőgép készülékházának csekély tömítetlensége miatt is (pl. DIN 1886 szerinti B osztály) az egész készülékház külső felületére ugyan az a besorolás érvényes, mint a belsejére. Ha a tervező a légkezelők környezetét zóna mentessé nyilvánította, akkor az üzemeltetőnek gondoskodnia kell a helyiség megfelelő szellőzéséről. A szabadba történő kifúvás környezetében minden külső komponensnek robbanás biztosnak kell lennie (akár a másik ágra szerelteknek is) Célszerű a kifúvás helyét a beszívástól messzire megválasztani Rosenberg újdonságok a légkezelésben 27

28 EX-es légkezelőgépek kialakítása Friss levegő Elszívott levegő Kidobott levegő Befújt levegő A ventilátorokat úgy célszerű betervezni, hogy lehetőleg a légkezelőben szívott tér alakuljon ki, így nem szivárog ki az EX-es közeg. Kérje szakembereink segítségét! Rosenberg újdonságok a légkezelésben 28

29 Új R30 járókerekű ventilátorok Légkezelőgépbe épülő ventilátor egységek Új R30 járókerekű Rosenberg ventilátorok Rosenberg EC-technológia Alkalmazási területek» Jellemző parméterek» Légkezelőgépbe kifejlesztett ventilátorok» Kedvezőbb zajparaméterek Rosenberg újdonságok a légkezelésben 29

30 Légkezelőgépbe beépülő ventilátor egységek Rosenberg újdonságok a légkezelésben 30

31 Új R30 járókerekű Rosenberg ventilátorok Hatásfoknövelés a korábbi típushoz képest Légkezelőgépbe való beépítésre optimalizálva Magas teljesítménysűrűség Alacsonyabb zajszint Minden motortípushoz (EC, AC, IEC) alkalmazható új hátrahajló lapátozású járókerék Rosenberg újdonságok a légkezelésben 31

32 Légkezelőgépbe kifejlesztett R30 ventilátorok GKH_ típus: - Magas hatásfok - EC- (elektromos kommutációjú) motor - Óvja a környezetet - Energiát takarít meg - Integrált szabályozás (0-10V-tal) - Hátrahajló lapátozás Rosenberg újdonságok a légkezelésben 32

33 Kedvezőbb zajparaméterek Rosenberg újdonságok a légkezelésben 33

34 Elektromos kommutációjú (EC) motor EC-Motor Electronically Commutated Motor más elnevezése: BLDC (Brushless DC) Folyamatos szabályozású szénkefe nélküli egyenáramú motor A szénkeféket elektronikus kapcsolás helyettesíti, kisebb veszteség Rotor helyzet felismerés Hall szenzorokkal Hálózat (3~, 1~) Rosenberg újdonságok a légkezelésben 34

35 EC-technológiai előnyei Nagyobb átáramlási keresztmetszet AC-motor EC-motor Örvényáramok okozta veszteség elhanyagolható! Kedvező üzemeltetés részterheléses üzemállapotban Rosenberg újdonságok a légkezelésben 35

36 Megtakarítási potenciál - tetőventilátor (méret 500) Részterheléseknél magasabb hatásfok az AC-motorhoz képest! 1 EC-típus: DVW 500-G.6IF ² megfelelő AC ventilátor Munkapont: ideiglenes 100% napközben 80% éjszaka 60% Térfogatáram m³/h m³/h m³/h Statikus nyomásemelés 450 Pa 288 Pa 162 Pa Teljesítmény EC W 834 W 383 W Teljesítmény AC² 1698 W 1148 W 709 W Napi üzemidő 2 h 10 h 12 h Egy teljes évre vonatkoztatva: Összesen Áram fogyasztás EC kwh/év 3037 kwh/év 1675 kwh/év 5899 kwh/év Áram fogyasztás AC² 1236 kwh/év 4180 kwh/év 3098 kwh/év 8514 kwh/év Energia megtakarítás 48 kwh/év 1143 kwh/év 1423 kwh/év 2615 kwh/év %-os megtakarítás 3,9% 27,3% 45,9% 30,7% Éves megtakarítás: Áram díj: kwh 0,20 Emisszió csökkenés évente: 1,41 t CO 2 Rosenberg újdonságok a légkezelésben 36

37 Megtérülési időszak - tetőventilátor (méret 500) 1 EC-típus: DVW 500-G.6IF ² megfelelő AC ventilátor EC Összehasonlítás AC Ventilátor Fordulatszám szabályozó Potencióméter Teljes ár Invesztíció extra költsége: 360 Megtakarított energia költsége: 523 Megtérülés: 0,7 év Rosenberg újdonságok a légkezelésben 37

38 Légkezelőgépek energiahatékonysága Energiahatékonysági címkék légkezelőgépeken» Eurovent» RLT» Légkezelőgépek energiahatékonysági osztályai» Légsebesség osztályok» Elektromos teljesítményfelvételi osztályok» Elektromos motorok energiahatékonysága» Költségek a motor élettartama alatt» Hővisszanyerők energiahatékonysági osztályba sorolása Rosenberg újdonságok a légkezelésben 38

39 Energiahatékonysági címkék légkezelőgépeken EUROVENT Tanúsítja a légtechnikai termékek teljesítményadatait az európai és nemzetközi sztenderd szerint Akkreditált mérőállomáson vizsgálja a gyártó által megadott teljesítményparamétereket A DIN EN 1886, 1946, illetve szerinti vizsgálat A tanúsítvány egész Európában érvényes, és Ázsia egyes területein is elfogadott Rosenberg újdonságok a légkezelésben 39

40 Energiahatékonysági címkék légkezelőgépeken RLT - Légkezelőgépgyártók Szövetsége Míg az EUROVENT minimális követelményrendszert nem állít fel, addig a RLT szigorú előírásokat fogalmaz meg a légkezelőgép kivitelére és a dokumentációra vonatkozólag is Energiacímkék tanúsítása az EN alapján (A+, A, B) Kiválasztóprogram évenként megújítandó tanúsítása Rosenberg újdonságok a légkezelésben 40

41 Légkezelőgépek energiahatékonysági osztályai Rosenberg újdonságok a légkezelésben 41

42 Légsebességi osztályok Rosenberg újdonságok a légkezelésben 42

43 Elektromos teljesítményfelvételi osztályok Rosenberg újdonságok a légkezelésben 43

44 Elektromos motorok energiahatékonysága Rosenberg újdonságok a légkezelésben 44

45 Költségek a motor élettartama alatt Forrás: Siemens AG Rosenberg újdonságok a légkezelésben 45

46 A hővisszanyerés osztályozása Rosenberg újdonságok a légkezelésben 46

47 Rosenberg nagyhatékonyságú közvetítőközeges hővisszanyerők Légkezelőgépbe építhető hővisszanyerők típusai Rosenberg nagyhatékonyságú közvetítőközeges hővisszanyerők (HKVS)» Nagyhatékonyságú közvetítőközeges hővisszanyerők előnyei» Alkalmazási területek» A nagy hatékonyság elérése» Adiabatikus nedvesítés (hűtés) az elszívott ágban» Hőbevitel közvetlenül a hidraulikai körbe» H-x diagrammok Rosenberg újdonságok a légkezelésben 47

48 Légkezelőgépbe építhető hővisszanyerők típusai Rosenberg újdonságok a légkezelésben 48

49 Rosenberg nagyhatékonyságú közvetítőközeges hővisszanyerők Rosenberg újdonságok a légkezelésben 49

50 Nagyhatékonyságú közvetítőközeges hővisszanyerők Előnyei: Nagy hatékonyság (akár 60-80%) o elérhető a H1 hővisszanyerési osztály (EUROVENT A, RLT A+) Fizikailag távol lehetnek egymástól az ágak Nem keveredik az elszívott és a befújt levegő o o Robbanásveszélyes közegek Kórházak / tisztatér technológia Erősen szennyezett levegő elszívásánál is alkalmazható o Konyhák Utólag is beépíthető meglévő légkezelő egységekbe Több, akár eltérő térfogatáramú ág is összeköthető Egyéb hőforrások is betáplálhatók a hidraulikai körbe (hulladékhő, megújuló energiák) Rosenberg újdonságok a légkezelésben 50

51 Nagyhatékonyságú hőcserélők A nagy hatékonyság elérése: Nagy hőátadó felület Az ellenáramú hőcsere minél jobb megközelítésére (speciális kötésminta) Minél hosszabb vízkörök Szabályozott nagynyomású szivattyú szükséges Eltérő téli-nyári üzemállapot Részterhelésnél visszaszabályozás Nagy vízoldali sebesség Nyomásesés 200 kpa/hőcserélőig Rosenberg újdonságok a légkezelésben 51

52 Nagyhatékonyságú hőcserélők Egyéb megfontolások: Alacsony légsebesség a légkezelőben Ez illeszkedik a vélhetően 2015-ben hatályba lépő ErP-LOT6 előírásokhoz Legalább 0,20 mm-es lamella vastagság Jobb hővezetés Jobb tisztíthatóság A lamelláról leváló kondenz cseppek mérete nagyobb, így könnyebb leválasztani őket Az alacsony hőmérsékletek miatt fagyálló (pl. etilénglikol) alkalmazása szükséges Rosenberg újdonságok a légkezelésben 52

53 Adiabatikus nedvesítés Adiabatikus nedvesítés (hűtés) az elszívott ágban Szükséges hozzá: Adiabatikus nedvesítő beszerzése Nedvesítő kamra kialakítása a légkezelőben (hosszabb gép) Vízkezelő berendezés Áram és víz fogyasztás Előnye: Nyári üzemállapotban akár kétszeres hőmennyiséget lehet visszanyerni, ha adiabatikusan lenedvesítük a levegőt. A többletberuházás gyorsan megtérül Rosenberg újdonságok a légkezelésben 53

54 Hőbevitel közvetlenül a hidraulikai körbe A hővisszanyerő körbe egy víz/víz lemezes hőcserélőn keresztül külső hőforrást lehet bekapcsolni A hővisszanyerés után hiányzó hőmennyiséget pótolni lehet o pl. Hőszivattyúval A hőcserélők nagy hatékonysága miatt a közvetítő közeg kellően lehűl, így akár alacsony hőfokszinten is lehet külső hőforrást bekapcsolni o Hulladékhő alkalmazásának a lehetősége (pl. szennyvízből) Nincs szükség további hűtő / fűtő hőcserélők beépítésére a légkezelőkben o Légoldali nyomásveszteség csökkenése Rosenberg újdonságok a légkezelésben 54

55 H-x diagrammok Léghőmérséklet ( C) 5 0 1,14 1,16 1,2 1,22 1,24 1,26 1,28 K T' T 4 SZ AN 1 Levegő t; C ϕ; % K 30,0 45,0 SZ 20,0 81,5 T 26,0 55,0 AN 20,0 95,0 T' 26,5 64,0 Entalpia h (kj/kg) ,7 0,8 2=3 0,9 1, Rosenberg újdonságok a légkezelésben 55

56 Szorpciós légkezelési megoldások Szorpciós hővisszanyerés légkezelési megoldások» Rotoranyagok» Adiabatikus nedvesítés (hűtés) az elszívott ágban» Hőbevitel közvetlenül a hidraulikai körbe» Szorpciós rotorok kialakítása» Alkalmazási területek» A hűtési teljesítmény megtakarítása» Szorpciós rotorok szabályozása Rosenberg újdonságok a légkezelésben 56

57 Szorpciós légkezelési megoldások Rotoranyagok Nem higroszkópikus rotor sztenderd alumínium (ötvözet 1200) (ST1) epoxival bevont alumínium (STC1) tengervíz ellenálló alumínium (ötvözet 5052) (AK1) Higroszkópikus rotor higroszkópikus alumínium (STE1) Szorpciós rotor Molekuláris szűrő (HX1) Molekuláris szűrő (HM1, 3Å molekuláris pórusátmérő) A szorpciós rotoroknak speciális követelményeket kell teljesíteniük az Eurovent tanúsítás során. Névleges légáramokkal elvégzett teszteknél a rejtett (latens) energia visszanyerési hatékonyságnak legalább az érzékelhető (szenzibilis) energia visszanyerési hatékonyság 60 %- át el kell érnie. Amely rotornál ez nem érhető el, azt nem szabad szorpciós rotornak tanúsítani, csak entalpia (higroszkópikus) rotornak. Rosenberg újdonságok a légkezelésben 57

58 Szorpciós légkezelési megoldások Szorpciós rotorok (HX1,HM1) Aktív bevonat a szorpciós fólián az érezhető és magas páravisszanyerés érdekében A nedvességátvitel a szorpciós rotorokon, nagy felületen végbemenő fizikai szorpciós folyamat Nem kémiai folyamat, a molekulák szétválasztása a molekulák mérete szerint, és a molekulák atomjainak gyenge kötési energiáján alapszik Szilikagél alapú szorpciós anyag Gyakran alkalmazzák csomagolásnál és szárításnál, SiO 2 1 g adszorbens anyagban kb. 700m 2 szorpciós felület található (1 m 2 alumíniumhordozón használt 15 g szilikagél kb 1,5 futballpálya felületével egyenlő Nagyon magas nedvességátvitel, főként magasabb relatív nedvességtartalomnál A molekuláris pórusméretek széles eloszlása Az adszorpciója nem szelektív, ellentétben a HX1 és HM1 rotorokkal Eventus már nem használ szilikagélt Rosenberg újdonságok a légkezelésben 58

59 Szorpciós hővisszanyerők előnyei %-kal alacsonyabb hűtési teljesítmény szükséges a légkezelőgépekhez Jelentős energia megtakarítás nyáron Nedvesítési kapacitás megtakarítása télen Kisebb nedvesítési teljesítményből adódóan energia megtakarítás télen Jobb minőségű levegő (nagyobb páratartalom) télen Rosenberg újdonságok a légkezelésben 59

60 Szorpciós rotorok Hol célszerű szorpciós rotort tervezni? Légkezelőgépes klímarendszerek, ahol a csúcsterhelés menedzsment fő szempont Azon légkezelőgépes rendszerek,ahol felületi hűtésre van szükség Klímagerendák, mennyezeti hűtőeszközök Mindenhol, ahol a befújt levegő intenzív nedvesítése szükséges Meglévő rendszerek, ahol nyáron a hűtési kapacitások nem megfelelőek, korlátozottak Hol ne használjuk? Ahol nyáron nincs szükség hűtésre Nedvesség visszanyerésnél csak ott, ahol az elszívott levegő hidegebb és szárazabb, mint a befújt levegő Rosenberg újdonságok a légkezelésben 60

61 Nedvesítési hatékonyság különböző típusoknál Rosenberg újdonságok a légkezelésben 61

62 Szorpciós rotorok szabályozása Magyarországi szabályozástechnikai alkalmazás, hogy 3 C alatti kidobott léghőmérsékletnél elkezdik jelentősen lassítani a rotát típustól függetlenül, a fagyveszély elkerülése érdekében. Nem biztos, hogy jó megoldás! Szorpciós rotorokat nem szükséges lassítani, nincs fagyveszély! Rosenberg újdonságok a légkezelésben 62

63 Szorpciós rotorok Légparaméterek 25 C / 50%, 33 C / 50% légáram m 3 /h, rotor 2950 mm, 1.7 mm, 3.0 m/s Tulajdonságok Kondenzációs rotor Szorpciós rotor Különbség Hővisszanyerési hatékonyság Nedvesítési hatékonyság 75.0 % 75.0 % 0 % 0 % 72.7 % 72.7 % Nyomásveszteség 156 Pa 204 Pa 48 Pa Entalpiakülönbség 6.2 kj/kg 17.3 kj/kg 11.1 kj/kg Teljesítmény/m 3 /s levegő 7.4 kw/m 3 /s 20.8 kwm 3 /s 13.4 kw/m 3 /s Nedvesítési átvitel g/s/m 3 /s 4.4 g/s/m 3 /s Hűtési teljesítmény megtakarítása 13.4 kw/m 3 /s levegő (20,8 kw/m3/s, ha a kondenzációs rotor nyáron nem működik). A nagyobb nyomásveszteség miatt a többletteljesítmény-felvétel 0,2 kw/m 3 /s levegő. Az energia megtakarítás már az első üzemeltetési naptól érvényesül! Rosenberg újdonságok a légkezelésben 63

64 Megtérülési, gazdaságossági számítások Teljes birtoklási költség» m 3 /h térfogatáramot biztosító Rosenberg Airbox légkezelőgép blokksémája» Légkezelőgépek energetikai összehasonlítása Rosenberg újdonságok a légkezelésben 64

65 TCO - teljes birtoklási költség m 3 /h térfogatáramot biztosító Rosenberg Airbox légkezelőgép blokksémája Rosenberg újdonságok a légkezelésben 65

66 TCO - teljes birtoklási költség Rosenberg újdonságok a légkezelésben 66

67 TCO teljes birtoklási költség Légkezelőgépeink, az Eurovent és az RLT alapján különböző energetikai osztályok szerint készített összehasonlítása látható az ábrán, amelyen bemutatható a teljes birtoklási költség (TCO - Total Cost of Ownership). A TCO a beruházási költségből, a hővisszanyerőn elért energianyereségből és a hatékony motorok energiaköltségéből tevődik össze. A magasabb energiaosztályú gépeknél alacsonyabb üzemeltetési költség adódik, ezért a beruházás hamarabb megtérül Ft m 3 /h légszállítású Rosenberg Airbox légkezelőgépek összehasonlítása Ft Ft Ft Ft Ft Airbox S40 13R (RLT B, EUROVENT D) Airbox S40 13R (RLT B, EUROVENT C) Airbox S40 13R (RLT B, EUROVENT B) Airbox S40 13Q (RLT A, EUROVENT B) Ft Airbox S40 13Q (RLT A, EUROVENT A) Airbox S40 13Q (RLT A+, EUROVENT A) 0 Ft 0 év 1 év 2 év 3 év 4 év 5 év 6 év 7 év 8 év 9 év 10 év Rosenberg újdonságok a légkezelésben 67

68 Köszönjük a megtisztelő figyelmüket!
