1 Beépített Wi-Fi A K C I Ó K A M E R A Felhasználói útmutató JB. 3593/Gyártás helye: Kína. Kitvision 2015 Christchurch, Dorset, BH23 4FL, UK 1

2 Tartalom 4 Főbb jellemzők 4 A doboz tartalma 5 Funkciók 6 Használati utasítás 16 A kamera beállításainak módosítása 22 A Wi-Fi használata 32 A kamera csatlakoztatása 34 A webkamera funkció használata 34 Vízálló tok 36 Konzolok 44 Műszaki adatok 46 Vigyázzon akciókamerájára 47 Hibaelhárítás 2 3

3 Főbb jellemzők A doboz tartalma Funkciók FHD 1080p videó 30 fps sebességen 12 megapixeles fénykép mód 60 méter mélységig vízálló Kitvision Escape HD5W akciókamera 60 m mélységig vízálló tok Kerékpárkonzol Konzolrögzítő elem Ívelt öntapadós konzol Tapadó sík konzol 2 db 3M tapadópárna Akciókamera ¼"-os állványcsavar-adapter Akciókamera ¼"-os állványmenet-adapter Tripod adapter Konzolcsatlakozó 90 fokos adapter Szellőző sisakrögzítő pántok Felhasználói útmutató USB-kábel 1. Zárkioldó/OK gomb 2. Felső műveletjelző fény 3. Bekapcsoló/ Módválasztó gomb 4. Beépített mikrofon 5. Micro SD-kártyanyílás 6. Micro USB-bemenet 7. Objektív 8. Micro HDMI-bemenet 9. Műveletjelző fény 10. Töltésjelző fény 11. Beépített LCD-képernyő 12. Fel/Wi-Fi gomb 13. Beépített hangszóró 14. Le gomb 15. Akkumulátorfedél 16. Akkumulátorfedél-zár 4 5

4 Használati utasítás Bekapcsológomb 1. A kamera bekapcsolásához hosszan nyomja meg a Bekapcsoló/ Módválasztó gombot (3). 2. A kikapcsoláshoz hosszan nyomja meg a Bekapcsoló/ Módválasztó gombot (3). Az akkumulátor feltöltése A kamera beépített újratölthető lítium akkumulátorral van ellátva. Használat előtt töltse fel teljesen az akkumulátort. 1. Kapcsolja ki a kamerát. 2. A micro USB-kábel egyik végét csatlakoztassa a kamerához, másik végét pedig egy számítógéphez vagy egy hálózati USB-töltő porthoz. 3. Töltés közben a töltésjelző (10) folyamatos kék fénnyel világít. 4. Ha az akkumulátor teljesen fel van töltve, a töltésjelző (9) kialszik. Megjegyzés: Intenzív használat során a kamera felmelegedhet. Ez normális jelenség. A memóriakártya behelyezése A HD5W Escape akciókamerában nincs belső memória. Videofelvételek vagy fényképek készítéséhez be kell helyeznie egy legfeljebb 32 GB méretű micro SD-kártyát (nem tartozék). 1. Kapcsolja ki a kamerát. 2. Helyezze be a memóriakártyát a micro SD-kártyanyílásba (5). 3. A kamera a FAT32 fájlrendszert használja. Ha a micro SD-kártya ezzel nem kompatibilis, a kártyát formázni kell. 4. A kártya megfelelő formázásához olvassa el a jelen útmutató későbbi részében található, A kamera beállításainak módosítása című részt, és kövesse az Általános beállítások részben szereplő utasításokat. 6 7

5 A kamera üzemmódjának megváltoztatása A kamera 6 különböző üzemmóddal rendelkezik: Videó mód, Fénykép mód, Sorozatfelvétel mód, Gyorsított felvétel mód, Lejátszás mód és Beállítások mód. 1. A Bekapcsoló/Módválasztó (3) gombot megnyomva lépjen be a Módválasztó képernyőre, a Fel (12) és Le (14) gombbal válassza ki az üzemmódot, majd nyomja meg a Zárkioldó/OK gombot (1) az megfelelő módba való belépéshez. Videó mód Fénykép mód Sorozatfelvétel mód Gyorsított felvétel mód Lejátszás mód Beállítások mód Videofelvételek rögzítéséhez Állóképek rögzítéséhez 3/5/10 fotóból álló sorozatot készít Adott időközönként egy fényképet készít, amíg le nem állítják A rögzített fájlok megtekintéséhez A kamera beállításainak módosításához A Videó mód használata A Videó mód használatakor kiváló minőségű, full HD videókat készíthet az Escape HD5W akciókamerával. A Beállítások módban megváltoztathatja a felbontást és a felvétel hosszát, valamint aktiválhatja a HDR módot, a mozgásérzékelős felvételt, a hangfelvételt, a dátumbélyegzőket, a Sport módot és a G-érzékelős felvételt. 1. Ha bekapcsolja a kamerát, az automatikusan Videó módban indul el. Ha más üzemmódban van, nyomja meg a Bekapcsoló/ Módválasztó gombot (3), és válassza ki a Videó módot. 2. A felvételt az LCD-képernyőn (11) tekintheti meg, majd a felvételt a Zárkioldó/OK gomb (1) megnyomásával indíthatja el. 3. Felvétel közben a Műveletjelző fény (9) és a Felső műveletjelző fény (2) villog, az LCD-képernyőn (11) pedig egy villogó piros kör jelenik meg, amely a felvétel teljes időtartama alatt látható. 4. A felvétel leállításához ismételten nyomja meg a Zárkioldó/OK gombot (1). Megjegyzés: Ha a memória megtelik vagy az akkumulátor lemerül, a kamera automatikusan leállítja a felvételt és menti az adatokat. 8 9

6 Hang rögzítése a videofelvétellel A kamera a vízálló tokkal együtt használva is rögzíti a hangot, bár a hang ekkor gyengébben lesz hallható. A legjobb hangminőség eléréséhez a kamerát a tok nélkül kell használni. Ha a tok nélkül használja a kamerát, legyen különösen óvatos, és ügyeljen arra, hogy a kamera ne legyen vizes. A Fénykép mód használata Fénykép módban fényképeket készíthet a kamerával. A Beállítások módban módosíthatja a felbontást, a megvilágítást, a minőséget, a fehéregyensúlyt, valamint az ISO- és a remegéskioltó beállításokat. 1. Kapcsolja be a kamerát, majd a Bekapcsoló/Módválasztó gombot (3) megnyomva lépjen be a Módválasztó menübe, és válassza ki a Fénykép módot. 2. A felvételt az LCD-képernyőn (11) tekintheti meg, majd a Zárkioldó/ OK gombbal (1) készíthet állóképet. 3. A fénykép elkészítése után a kamera egy zárkioldó hangot ad, és az LCD egyszer felvillan. A Sorozatfelvétel mód használata Sorozatfelvétel módban egyszerre készíthet el egy képsorozatot. A sorozatfelvétel beállításait a Beállítások menüben adhatja meg. 1. Kapcsolja be a kamerát, majd a Bekapcsoló/Módválasztó gombot (3) megnyomva lépjen be a Módválasztó menübe, és válassza ki a Sorozatfelvétel módot. 2. Az LCD kijelzővel (11) keresse meg a témát, majd a képsorozat rögzítéséhez nyomja le a Zárkioldó/OK gombot (1). A kamera a képek választott számától függően egy sorozatnyi zárkioldó hangot ad. A Műveletjelző (9) a sorozatfelvétel alatt villog

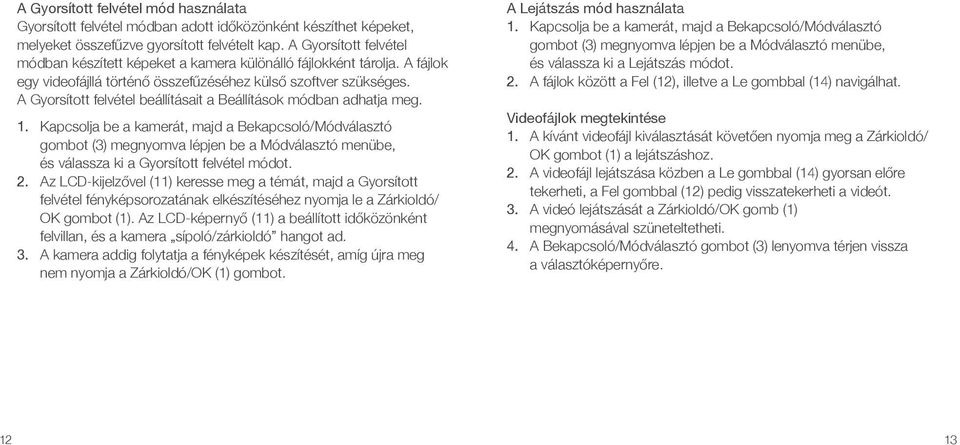

7 A Gyorsított felvétel mód használata Gyorsított felvétel módban adott időközönként készíthet képeket, melyeket összefűzve gyorsított felvételt kap. A Gyorsított felvétel módban készített képeket a kamera különálló fájlokként tárolja. A fájlok egy videofájllá történő összefűzéséhez külső szoftver szükséges. A Gyorsított felvétel beállításait a Beállítások módban adhatja meg. 1. Kapcsolja be a kamerát, majd a Bekapcsoló/Módválasztó gombot (3) megnyomva lépjen be a Módválasztó menübe, és válassza ki a Gyorsított felvétel módot. 2. Az LCD-kijelzővel (11) keresse meg a témát, majd a Gyorsított felvétel fényképsorozatának elkészítéséhez nyomja le a Zárkioldó/ OK gombot (1). Az LCD-képernyő (11) a beállított időközönként felvillan, és a kamera sípoló/zárkioldó hangot ad. 3. A kamera addig folytatja a fényképek készítését, amíg újra meg nem nyomja a Zárkioldó/OK (1) gombot. A Lejátszás mód használata 1. Kapcsolja be a kamerát, majd a Bekapcsoló/Módválasztó gombot (3) megnyomva lépjen be a Módválasztó menübe, és válassza ki a Lejátszás módot. 2. A fájlok között a Fel (12), illetve a Le gombbal (14) navigálhat. Videofájlok megtekintése 1. A kívánt videofájl kiválasztását követően nyomja meg a Zárkioldó/ OK gombot (1) a lejátszáshoz. 2. A videofájl lejátszása közben a Le gombbal (14) gyorsan előre tekerheti, a Fel gombbal (12) pedig visszatekerheti a videót. 3. A videó lejátszását a Zárkioldó/OK gomb (1) megnyomásával szüneteltetheti. 4. A Bekapcsoló/Módválasztó gombot (3) lenyomva térjen vissza a választóképernyőre

8 Fájlok törlése a behelyezett micro SD-kártyáról 1. A Fel (12), illetve a Le gombbal (14) válassza ki a törölni kívánt fájlt. 2. Nyomja le a Bekapcsoló/Módválasztó gombot (3), és válassza a Beállítások menüt. 3. A Le gombbal (14) görgessen a Delete (Törlés) pontra. 4. A Zárkioldó/OK gombbal (1) lépjen be a Törlés parancs opcióiba. 5. Válassza a Delete this file (A jelenlegi fájl törlése) lehetőséget, majd a Zárkioldó/OK gombbal (1) belépve a No (Nem) opcióval megszakíthatja a műveletet, míg az Yes (Igen) lehetőséget választva véglegesen törölheti a fájlt. 6. A micro SD-kártyán lévő összes fájl törléséhez válassza a Delete all files (Az összes fájl törlése) lehetőséget, majd a Zárkioldó/OK gombbal (1) belépve a No (Nem) opcióval megszakíthatja a műveletet, míg az Yes (Igen) lehetőséget választva az összes fájl véglegesen törlődik. Az akkumulátor eltávolítása 1. Csúsztassa az akkumulátorfedél-zárat (16) a nyíl irányába. 2. Emelje fel az akkumulátorfedelet (15). 3. Az akkumulátoron található fület meghúzva távolítsa el az akkumulátort

9 A kamera beállításainak módosítása Általános beállítások 1. Az általános beállítások megnyitásához kapcsolja be a kamerát, majd a Bekapcsoló/Módválasztó gombot (3) megnyomva lépjen be a Módválasztó menübe, és válassza ki a Beállítások módot. 2. A Fel (12), illetve Le gombbal (14) navigálhat a Beállítás menüben. 3. A Zárkioldó/OK gombbal (1) léphet egy almenübe. Az általános beállítások menüben az alábbi opciók közül választhat: Seamless (Folyamatos) HDR Beállíthat egy időtartamot az egyes videofájlok számára. A kamera a megadott idő elteltével automatikusan új fájlba kezdi a rögzítést [Off] (Ki)/[1minute] (1 perc)/[3minutes] (3 perc)/ [5minutes] (5 perc) A HDR bekapcsolásával a kamera automatikusan a környezet fényviszonyainak leginkább megfelelő beállításokat használva optimalizálja a videókat és fényképeket [Off] (Ki)/[On] (Be) MENÜ Movie Size (Filmméret) Motion Detection (Mozgásérzékelés) FUNKCIÓK Módosíthatja a videofelvétel felbontását. Kisebb filmméret esetén kisebb lesz a fájl mérete, nagyobb filmméret esetén jobb lesz a minőség [FHD 1080P (30 fps)]/[hd 720P (30 fps)] Beállíthatja, hogy a kamera videofelvétlet készítsen, ha mozgást érzékel [Off] (Ki)/[On] (Be) Record Audio (Hangfelvétel) Date Stamp (Dátumbélyegző) Sport Mode (Sport mód) Ez a funkció lehetővé teszi a rögzített videókhoz történő hangrögzítés be-, illetve kikapcsolását [Off] (Ki)/[On] (Be) Ezzel a funkcióval rögzítéskor dátumot és időpontot adhat a videofelvételekhez [Off] (Ki)/[On] (Be) Sport módban a kamera a mozgó objektumokhoz (pl. sportoló emberekhez) optimalizálja a videobeállításokat [Off] (Ki)/[Low] (Alacsony)/[Mid] (Közepes)/[High] (Magas) 16 17

10 G Sensor (G-érzékelő) Itt állíthatja be a kamerát, hogy amikor nem mozog, automatikusan állítsa le a felvételt. Amikor a kamera ismét mozgásban van, a felvétel automatikusan elindul [Off] (Ki)/[Low] (Alacsony)/[Mid] (Közepes)/[High] (Magas) White Balance (Fehéregyensúly) A környezetnek megfelelően módosíthatja a Fénykép mód fehéregyensúlyát [Auto] (Automatikus)/[Daylight] (Nappali fény)/[cloudy] (Felhős)/[Tungsten] (Izzólámpa)/[Fluorescent] (Neonfény) Resolution (Felbontás) Exposure (Megvilágítás) Quality (Minőség) ISO Burst (Sorozatfelvétel) A kívánt minőségnek megfelelően módosíthatja a fényképfelbontást [12MP]/[10MP]/[8MP]/[6MP]/[3MP]/[2MP]/[VGA] Módosíthatja a Fénykép mód megvilágítását [-2,3]/[-1/3]/[0,0]/[+1/3]/[+2/3]/[+1,0]/[+4/3]/[+5/3]/[+2,0] Módosíthatja a Fénykép mód minőségét [Super Fine] (Szuperfinom)/[Fine] (Finom)/[Normal] (Normál) Módosíthatja a Fénykép mód ISO-szintjeit [Auto] (Automatikus)/[100]/[200]/[400] Módosíthatja a Sorozatfelvétel módban készített lépek számát [Off] (Ki)/[3 Burst] (3 felvétel)/[5 Burst] (5 felvétel)/ [10 Burst] (10 felvétel) Anti-Shake (Remegéskioltás) Time Lapse (Gyorsított felvétel) Sharpness (Élesség) Power Save (Energiamegtakarítás) Mozgó objektumok fényképezésekor bekapcsolhatja a remegéskioltást, amely megszünteti az elmosódást, és digitálisan stabilizálja a kameraérzékelőt [Off] (Ki)/[On] (Be) Módosíthatja a Gyorsított felvétel módban készített képek gyakoriságát. A short (rövid) beállítás csökkenti, a long (hosszú) beállítás pedig növeli a képek közti időt [Short] (Rövid)/[Long] (Hosszú) Módosíthatja a Fénykép mód élességét [Strong] (Erős)/[Normal] (Normál)/[Soft] (Lágy) Módosíthatja, hogy a kamera mennyi idő után lépjen alvó módba [Off] (Ki)/[10 sec]/[30 sec]/[1 min] (1 perc) 18 19

11 Date & Time (Dátum és idő) Rotate (Elforgatás) Wi-Fi Password (Wi-Fi jelszó) Beep (Hangjelzés) Delay Shutdown (Kikapcsolási késleltetés) Language (Nyelv) Ha a Dátumbélyegző aktiválva van, ügyeljen rá, hogy a dátum és az idő helyesen legyen beállítva. A Fel és Le gombokkal válasszon ki egy értéket, majd a továbblépéshez nyomja meg a Zárkioldó/OK gombot Aktiválhatja a 180 -os automatikus elforgatást. Ekkor a kamera automatikusan elforgatja a fényképet vagy a videofelvételt [Off] (Ki)/[On] (Be) A Fel és Le gombbal egy értéket választva válasszon Wi-Fi jelszót, majd nyomja meg a Zárkioldó/OK gombot a folytatáshoz Be- vagy kikapcsolhatja a gombok hangját [Off] (Ki)/[On] (Be) [Off] (Ki)/[On] (Be) Módosíthatja a kamera nyelvét [English] (Angol)/[German] (Német)/[French] (Francia)/ [Spanish] (Spanyol)/[Italian] (Olasz)/[Portuguese] (Portugál)/ [Chinese traditional] (Hagyományos kínai)/ [Chinese Simplified] (Egyszerűsített kínai)/ [Japanese] (Japán)/[Russian] (Orosz) Frekvencia File Type (Fájltípus) Format (Formázás) Delete (Törlés) Factory Reset (Gyári alapértékek visszaállítása) System Info (Rendszeradatok) Módosíthatja a kamera fényének frekvenciáját [50 Hz]/[60 Hz] Kiválaszthatja a fájltípust a kamerához [Event] (Esemény)/[Video] (Videó)/[JPEG] Válassza ezt a lehetőséget tárolóeszköze formázásához. A művelet a micro SD-kártyán tárolt összes tartalmat törli, és FAT32 fájlrendszert hoz létre [Cancel] (Mégse)/[Enter] Ebből az almenüből lehetőség van egy vagy az összes fájl törlésére. Az opció jóváhagyását követően a kamera még egy lehetőséget ad a választott művelet megerősítésére. A Delete This File (A jelenlegi fájl törlése) lehetőséget választva törölheti az utoljára megtekintett fájlt (Lejátszás módban). A Yes (Igen) lehetőséget választva törölheti a fájlt, a No (Nem) lehetőséget választva pedig továbbléphet a következő fájlra [Delete This File?] (A jelenlegi fájl törlése?)/ [Delete All Files?] (Az összes fájl törlése?) A beállításokat visszaállíthatja a gyári alapértékekre [Cancel] (Mégse)/[Enter] Ezt az opciót választva megtekintheti a kamera típusszámát, valamint firmware-verzióját 20 21

12 A Wi-Fi használata Az Escape HD5W beépített Wi-Fi-jével okoseszközeit használhatja a kamera távirányítójaként és keresőjeként, valamint fájlokat tölthet le telefonjára. A Wi-Fi alkalmazás letöltése A Wi-Fi alkalmazás ingyenesen letölthető az Apple App Store és a Google Play Store áruházból Android-felhasználók: Lépjen be a Google Play Store áruházba, keresse meg az ismart DV alkalmazást, töltse le és telepítse, majd ezt a kézikönyvet követve csatlakoztassa és használja a Wi-Fi-t Telefonos felhasználók: Lépjen be az Apple App Store áruházba, keresse meg az ismart DV alkalmazást, töltse le és telepítse, majd ezt a kézikönyvet követve csatlakoztassa és használja a Wi-Fi-t A kamera párosítása az eszközzel 1. Kapcsolja be a kamerát, majd nyomja meg a Fel/Wi-Fi gombot (12) 2. Az LCD-n (11) megjelenik a Waiting for Wi-Fi connection (Várakozás Wi-Fi kapcsolatra...) üzenet 3. Keressen egy Wi-Fi hotspotot az okostelefonon/táblagépen, majd válassza ki az Escape HD5W hálózatot. Ekkor a hálózat egy jelszót kér. A folytatáshoz adja meg az jelszót. 4. A csatlakozás után a kamera LCD-je (11) alvó módba lép. Ha megnyom egy gombot, mialatt a kamera Wi-Fi módban van, akkor a kamera leválik az eszközről. 5. Nyissa meg az ismart DV alkalmazást, és várja meg, amíg az élő adatfolyam megjelenik az 1. ábra szerint. ismart DV 22 23

13 A Wi-Fi használata Videó módhoz (1/2. ábra) 1. Az alkalmazás megnyitásakor a Videó mód automatikusan kiválasztódik a rögzítési mód csúszkán 2. A képet az élő adatfolyamon tekintheti meg. 3. A felvétel elindításához és leállításához nyomja meg a felvétel gombot 4. A tárkapacitástól függő hátra lévő videorögzítési idő a bal felső sarokban látható. A felbontás módosításához nyomja meg az gombot. Ekkor egy felugró menüben módosíthatja a felbontást (2. ábra). A fehéregyensúly és a frekvenciabeállítások az 1. ábrán látható Kamerabeállítások gombbal, majd az 5. ábrán látható megfelelő fejléc kiválasztásával módosíthatók Kameraakkumulátor jelzője Videofelbontási beállítások Maradék videotár-kapacitás Kamerabeállítások Élő videoadatfolyam Videofelbontási beállítások Fájlmegtekintő Felvétel gomb Rögzítés mód (automatikusan videóra van állítva) 1. ábra: 2. ábra: Alkalmazás kezdőképernyője + videó mód Videofelbontási beállítások 24 25

14 A Wi-Fi használata Fénykép módhoz (3/4/5. ábra) 1. Válassza a Fénykép módot a rögzítési mód csúszkán 2. A képet az élő adatfolyamon tekintheti meg. 3. Fénykép készítéséhez nyomja meg a rögzítés gombot. 4. A tárkapacitástól függő maradék fényképrögzítési tárterület a bal felső sarokban látható. A fényképfelbontás módosításához nyomja meg a 3. ábrán látható gombot. Ekkor egy felugró menüben módosíthatja a felbontást (4. ábra). A fehéregyensúly, a frekvenciabeállítások és a sorozatfelvétel mód a 3. ábrán látható Kamerabeállítások gombbal, majd az 5. ábrán látható megfelelő fejléc kiválasztásával módosíthatók Kameraakkumulátor jelzője Fényképfelbontási beállítások Kamerabeállítások Maradék videotár-kapacitás Élő videoadatfolyam Fényképfelbontási beállítások Fájlmegtekintő Rögzítés gomb Rögzítési mód kiválasztása 3. ábra: Fénykép mód 4. ábra: Fényképfelbontási beállítások 5. ábra: Kamerabeállítások 26 27

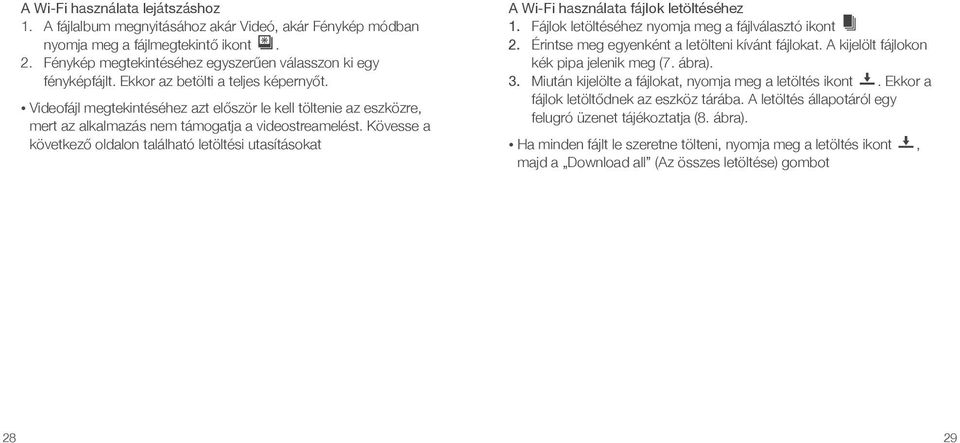

15 A Wi-Fi használata lejátszáshoz 1. A fájlalbum megnyitásához akár Videó, akár Fénykép módban nyomja meg a fájlmegtekintő ikont. 2. Fénykép megtekintéséhez egyszerűen válasszon ki egy fényképfájlt. Ekkor az betölti a teljes képernyőt. Videofájl megtekintéséhez azt először le kell töltenie az eszközre, mert az alkalmazás nem támogatja a videostreamelést. Kövesse a következő oldalon található letöltési utasításokat A Wi-Fi használata fájlok letöltéséhez 1. Fájlok letöltéséhez nyomja meg a fájlválasztó ikont 2. Érintse meg egyenként a letölteni kívánt fájlokat. A kijelölt fájlokon kék pipa jelenik meg (7. ábra). 3. Miután kijelölte a fájlokat, nyomja meg a letöltés ikont. Ekkor a fájlok letöltődnek az eszköz tárába. A letöltés állapotáról egy felugró üzenet tájékoztatja (8. ábra). Ha minden fájlt le szeretne tölteni, nyomja meg a letöltés ikont, majd a Download all (Az összes letöltése) gombot 28 29

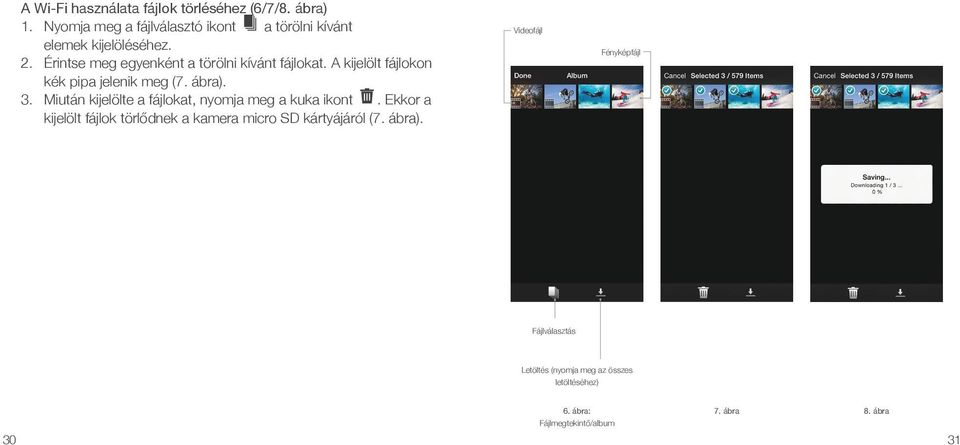

16 A Wi-Fi használata fájlok törléséhez (6/7/8. ábra) 1. Nyomja meg a fájlválasztó ikont a törölni kívánt elemek kijelöléséhez. 2. Érintse meg egyenként a törölni kívánt fájlokat. A kijelölt fájlokon kék pipa jelenik meg (7. ábra). 3. Miután kijelölte a fájlokat, nyomja meg a kuka ikont. Ekkor a kijelölt fájlok törlődnek a kamera micro SD kártyájáról (7. ábra). Videofájl Fényképfájl Fájlválasztás Letöltés (nyomja meg az összes letöltéséhez) 6. ábra: 7. ábra 8. ábra Fájlmegtekintő/album 30 31

17 A kamera csatlakoztatása A kamera csatlakoztatása HDTV-készülékhez 1. Csatlakoztassa a micro HDMI HDMI kábel (nem tartozék) micro HDMI-csatlakozóját a kamera micro HDMI-portjához (8), a másik végét pedig illessze a HDTV HDMI-portjába. 2. Kapcsolja be a HDTV-készüléket, majd válassza ki a megfelelő HDMI-jelforrást. 3. Kövesse a jelen útmutató korábbi részében szereplő Fájlok lejátszása című részben leírt utasításokat. 4. A megtekintés befejezését követően a HDMI-kábel kihúzása előtt kapcsolja ki a kamerát és a HDTV-készüléket. A kamera csatlakoztatása számítógéphez A kamera micro SD-kártyáján lévő fájlokat kétféle módon töltheti le számítógépére: A micro SD-kártyát egy kártyaolvasóba helyezve A kamerát a mellékelt micro USB-kábelen keresztül egy számítógéphez csatlakoztatva A kamera csatlakoztatása számítógéphez az USB-kábel segítségével 1. Csatlakoztassa a mellékelt USB-kábel egyik végét a kamera micro USB-portjához (6), a másik végét illessze a számítógép USB-portjába, majd kapcsolja be a kamerát. 2. Kapcsolja be a kamerát. Ekkor egy Connecting (Csatlakozás) üzenet jelenik meg az LCD-képernyőn (7). Válassza az MSDC lehetőséget. 3. A számítógépen nyissa meg a [My Computer] (Sajátgép) mappát vagy a [Windows Explorer ] (Windows Intéző) ablakát. A meghajtók listáján megjelenik egy Removable Disk (Cserélhető lemez). Kattintson duplán a Removable Disk (Cserélhető lemez) elemre a tartalom megjelenítéséhez. A kamerán tárolt fájlok a DCIM nevű mappában találhatók. 4. Másolja át a kívánt fájlokat a számítógépre

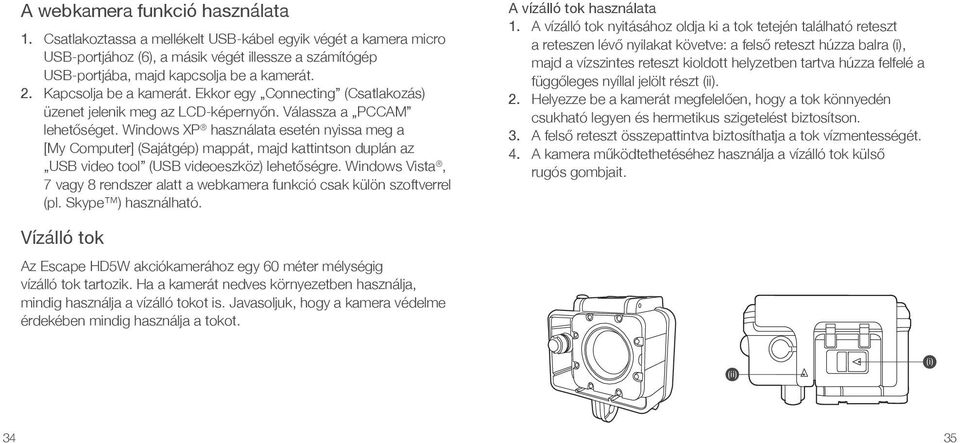

18 A webkamera funkció használata 1. Csatlakoztassa a mellékelt USB-kábel egyik végét a kamera micro USB-portjához (6), a másik végét illessze a számítógép USB-portjába, majd kapcsolja be a kamerát. 2. Kapcsolja be a kamerát. Ekkor egy Connecting (Csatlakozás) üzenet jelenik meg az LCD-képernyőn. Válassza a PCCAM lehetőséget. Windows XP használata esetén nyissa meg a [My Computer] (Sajátgép) mappát, majd kattintson duplán az USB video tool (USB videoeszköz) lehetőségre. Windows Vista, 7 vagy 8 rendszer alatt a webkamera funkció csak külön szoftverrel (pl. Skype ) használható. A vízálló tok használata 1. A vízálló tok nyitásához oldja ki a tok tetején található reteszt a reteszen lévő nyilakat követve: a felső reteszt húzza balra (i), majd a vízszintes reteszt kioldott helyzetben tartva húzza felfelé a függőleges nyíllal jelölt részt (ii). 2. Helyezze be a kamerát megfelelően, hogy a tok könnyedén csukható legyen és hermetikus szigetelést biztosítson. 3. A felső reteszt összepattintva biztosíthatja a tok vízmentességét. 4. A kamera működtethetéséhez használja a vízálló tok külső rugós gombjait. Vízálló tok Az Escape HD5W akciókamerához egy 60 méter mélységig vízálló tok tartozik. Ha a kamerát nedves környezetben használja, mindig használja a vízálló tokot is. Javasoljuk, hogy a kamera védelme érdekében mindig használja a tokot

19 Konzolok A kamerához három különböző konzolt mellékeltünk, hogy a kamerát különféle kültéri helyzetekben használhassa. Az (A) konzollal a kamera egy kerékpár kormányrúdjához rögzíthető: A (B) rögzítőelem öntapadós konzol segítségével rögzíti a kamerát, míg a mellékelt pántok biztosítják a sisak szellőzését: A (C) öntapadós konzolokkal sík/ívelt sima felületre rögzítheti a kamerát: 36 37

20 A kamera kerékpárra rögzítése 1. Csavarja ki a két csavart (i), majd helyezze a kerékpárkonzol (A) két felét (ii) a rúd kívánt részére. 2. Helyezze vissza, majd erősen húzza meg a csavarokat (i), amíg a konzol szilárdan a helyére nem rögzül. 3. Távolítsa el a csavart a konzol tetejéről (iii), majd csúsztassa a (vízálló tokban elhelyezett) kamerát a helyére, helyezze vissza a csavart, majd húzza meg a kívánt pozíció rögzítéséhez. 4. Ha a rögzítést előre néző rúdon kívánja megoldani, akkor a kamera előre néző helyzetének biztosításához be kell szerelni a 90 -os adaptert (iv) a kamera és a kerékpárkonzol közé

21 A kamera szellőző sisakra rögzítése 1. Szerelje fel a kamerát a rögzítőelemre (i). 2. Vezesse át a mellékelt pántokat a sík vagy ívelt öntapadós konzol nyílásain (az öntapadós fóliát ne távolítsa el) (ii). 3. Kattanásig becsúsztatva rögzítse a kameraegységet a pántos rögzítőelemhez. 4. A kamera konzolra történő megfelelő rögzítését követően erősítse fel a kamerát a pánttal a sisakra. Állítsa be a hosszt a sisak méretének megfelelően, majd a reteszeket lenyomva rögzítse a pántokat a megfelelő helyzetben

22 A kamera deszkára/sík felületre rögzítése 1. Az öntapadós konzol felhelyezése előtt győződjön meg a felület tiszta és száraz állapotáról. 2. Húzza le az öntapadós felület védőpapírját, és ragassza fel a konzolt a kívánt pozícióban. 3. Szerelje fel a kamerát a rögzítőelemre (i). 4. Kattanásig becsúsztatva rögzítse a kameraegységet az öntapadós konzolra (C). ( Katt ) 42 43

23 Műszaki adatok Kijelző 1,5" Frekvencia 50 Hz/60 Hz Objektív Választható nyelvek Videofelbontás Videoformátum Fénykép felbontása Tár Fényképezési módok 170 -os ultranagy látószögű objektív Angol/Német/Francia/Spanyol/Olasz/Portugál/ Hagyományos kínai/egyszerűsített kínai/japán/orosz 1080p/30 fps 720p/30 fps MOV [12MP]/[10MP]/[8MP]/[6MP]/[3MP]/[2MP]/[VGA] Micro SD (legfeljebb 32 GB) Egy felvétel/időzített/sorozatfelvétel/gyorsított felvétel USB-csatlakozó USB 2.0 Akkumulátor kapacitása Teljesítményfelvétel Egy töltéssel rögzíthető felvételi idő Operációs rendszer 700 mah 260 4,2 V Körülbelül 90 perc (legjobb minőség beállítása esetén) Windows XP /Vista vagy újabb/windows 7 /Mac OS Méretek (mm) Ma.: 59,27 x Szé.: 41,13 x Mé.: 29,28 Tömeg 58 g 44 45

24 Vigyázzon akciókamerájára NE tegye a következőket Ne hagyja, hogy a kamera vizes legyen, kivéve ha a mellékelt vízálló tokban van Ne ejtse le a kamerát; ez a garancia érvénytelenítését vonja maga után Ne nyissa fel a kamerát. Az nem tartalmaz a felhasználó által javítható alkatrészeket Ne tegyek ki a kamerát szélsőséges hőmérsékleti értékeknek vagy gyors hideg-meleg, illetve fordított irányú változásnak Hibaelhárítás Reméljük, hogy minden szükséges információt megtalált a készülék használatához, ha esetleg problémája merül fel, kérjük, keressen fel minket az alábbi címen: support@kitvision.co.uk, vagy látogasson a weboldalra TEGYE a következőket A kamerát puha, száraz ronggyal, tisztítószer alkalmazása nélkül tisztítsa Elnézést kérünk minden esetleges kényelmetlenségért, ha az útmutatóban kisebb eltérések találhatók. Ezek a termék időközbeni fejlesztésének következményei
