1 Hidrodinamikus siklócsapágy ismétlés 2011/2012 Diószegi Mónika

2 1. Házi feladat

3 1. Házi feladat: siklócsapágy tervezés adatai Sorsz. L1 (mm) L2(mm) F1 (kn) F2 (kn) F3 (kn) P (kw) n (1/s) T Anyag ,3 0,2 0,1 2, E ,6 0,3 0, E ,8 0,4 0,3 5, S ,5 0,3 7, S ,3 0,6 0, C ,6 0,7 0,5 18, C ,6 0,9 0, E ,4 0,2 0, E ,5 0,4 0, S ,9 0,5 0,2 7, S ,2 0,7 0, C ,5 0,8 0, C ,8 0,9 0,5 18, E , E ,5 0,3 0,2 2, S ,7 0,4 0, S ,9 0,6 0,3 5, C ,5 0,7 0, C ,1 0, S ,2 0, S355

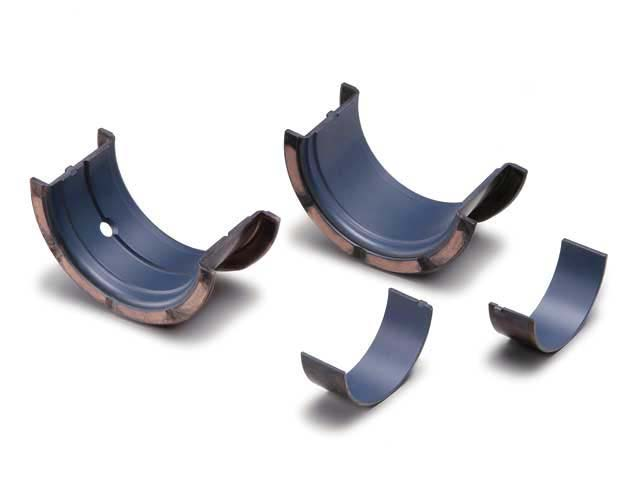

4 Hidrodinamikai kenéselmélet Főcsapágy persely és hajtórúd csapágy persely Kialakulás feltételei: Viszkózus folyadék a hézagban Tapadás a felületek és a kenőanyag között Sebesség különbség Mozgás irányába szűkülő rés

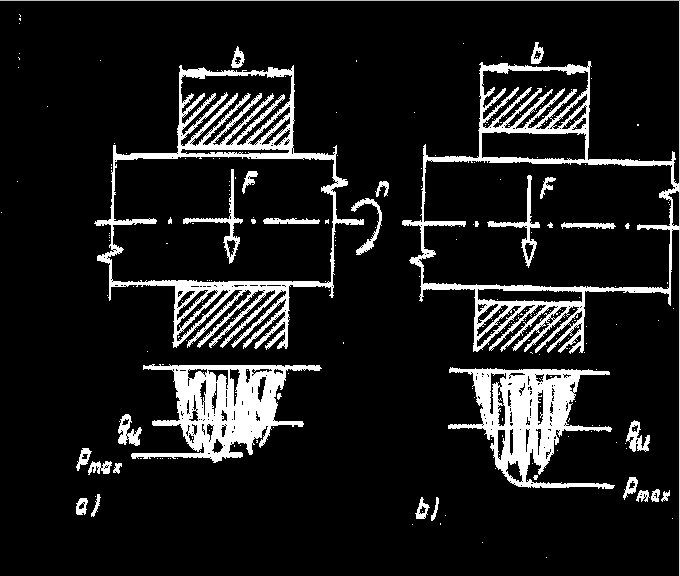

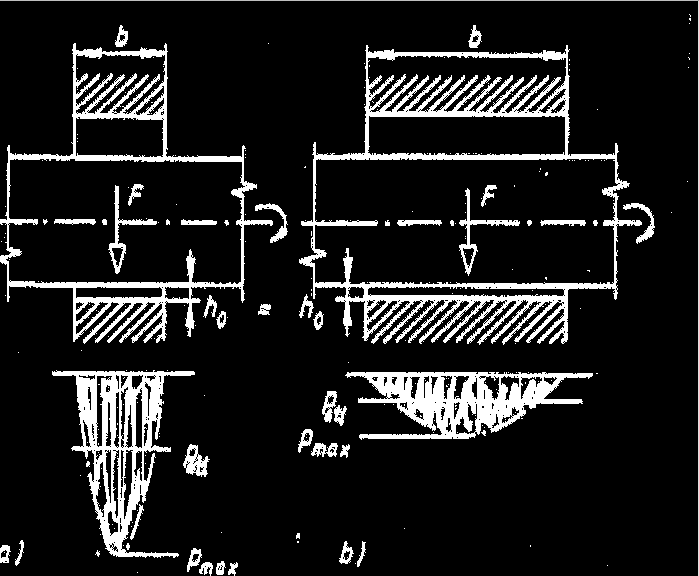

5 Nyomás eloszlás a b/d függvényében p F ηω = = φ 2 bd ψ p meg

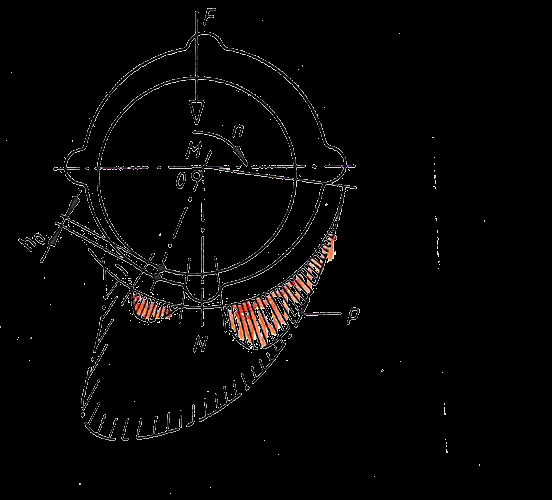

6 Nyomás eloszlás a tengely, perselyben történő elhelyezkedése szerint

7 Nyomás eloszlás a h0 résméret függvényében

8 Nyomás eloszlás a perselyben kialakított horony szerint Terhelési felületre tilos a horony kialakítása!

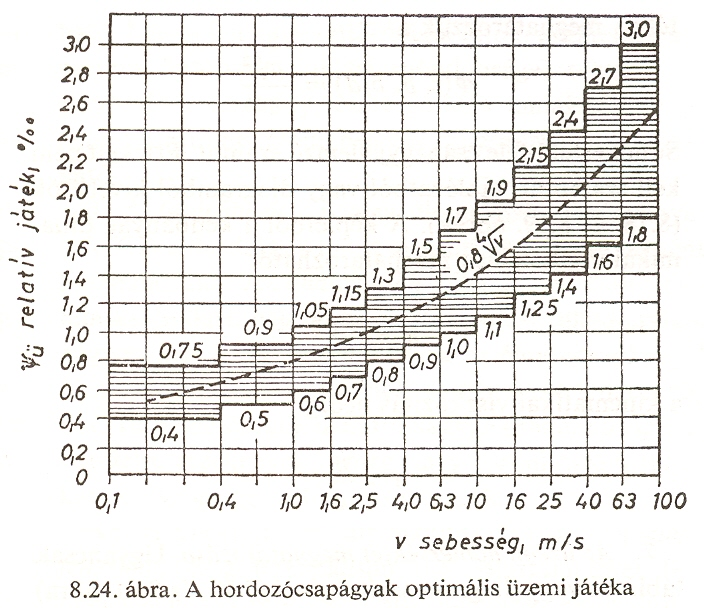

9 Hidrodinamikus csapágy jellemzői 1. d szilárdsági méretezése (tengely anyag tábl.) 2. d ellenőrzése nyomásra, b/d viszonyszám (S.8.1.tábl.) 3. kerületi sebesség meghatározása, ellenőrzése (S.8.1.tábl.) 4. relatív játék, játék (J) (J8.24. ábra) 5. min. résméret (h 0 ) (S.8.2.tábl.) 6. excentricitás (e), relatív excentricitás 7. dimenzió nélküli csapágyjellemző számok 8. Hideg játék (S. 8.3 tábl.) ψ ψ S 0 6 ( t 20 ) 0 = ü ü ε φ,c, I Lágy anyag Kemény anyag

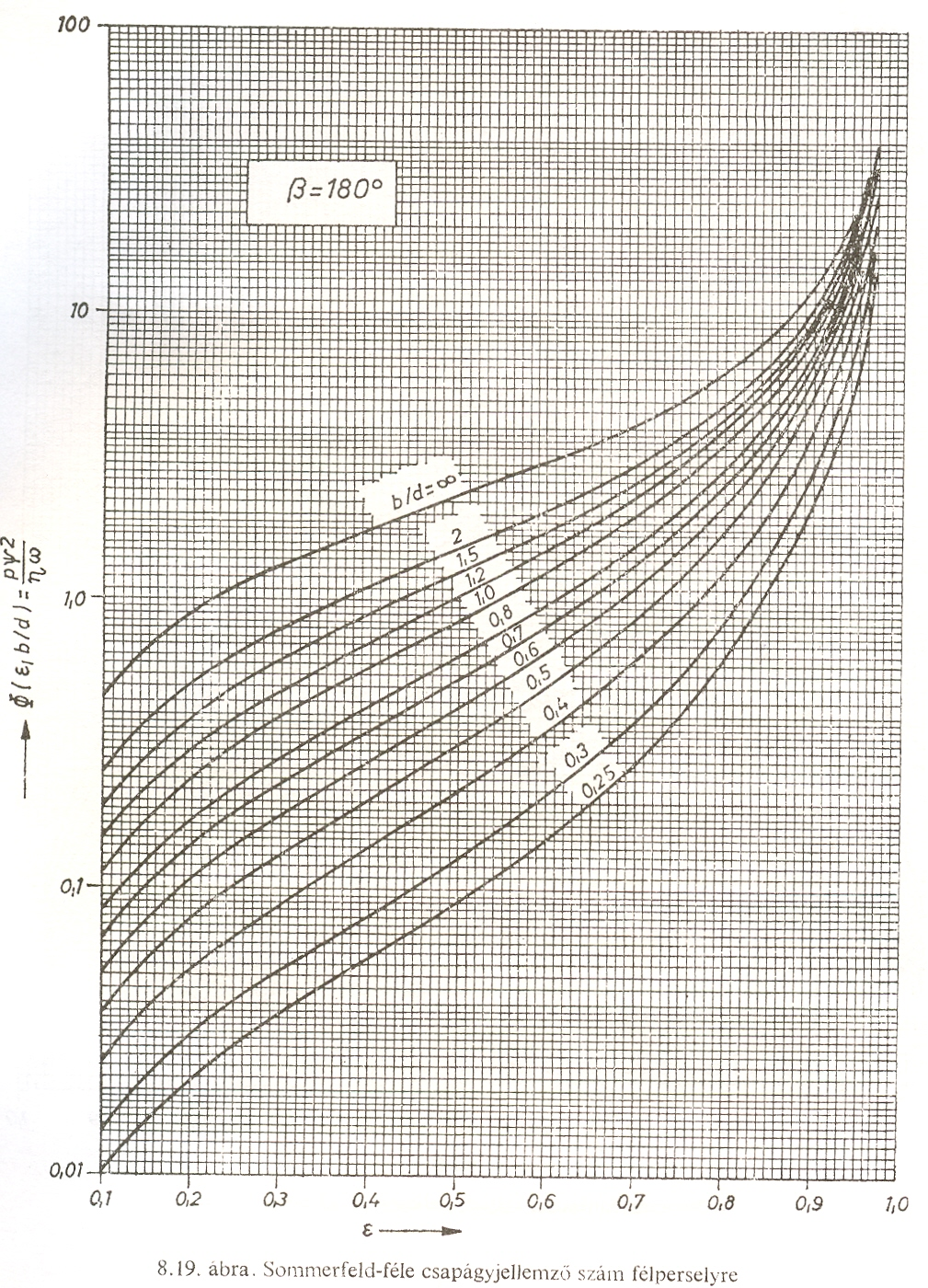

10 Sommerfeld-féle csapágyjellemző szám pψ φ= ηω 2 η= pψ 2 φω Javasolható tartomány A tengely a résben lengésre hajlamos A csapágy terhelhetőségét mutatja Javasolható tartomány a relatív excentricitás nagyobb mint 0,6 és a Sommerfeld szám 1-10-ig terjedő területe Az alatta levő területen a tengely a résben lengésre hajlamos Segítségével kiszámítható a választandó kenőanyag dinamikai és a kinematikai viszkozitása

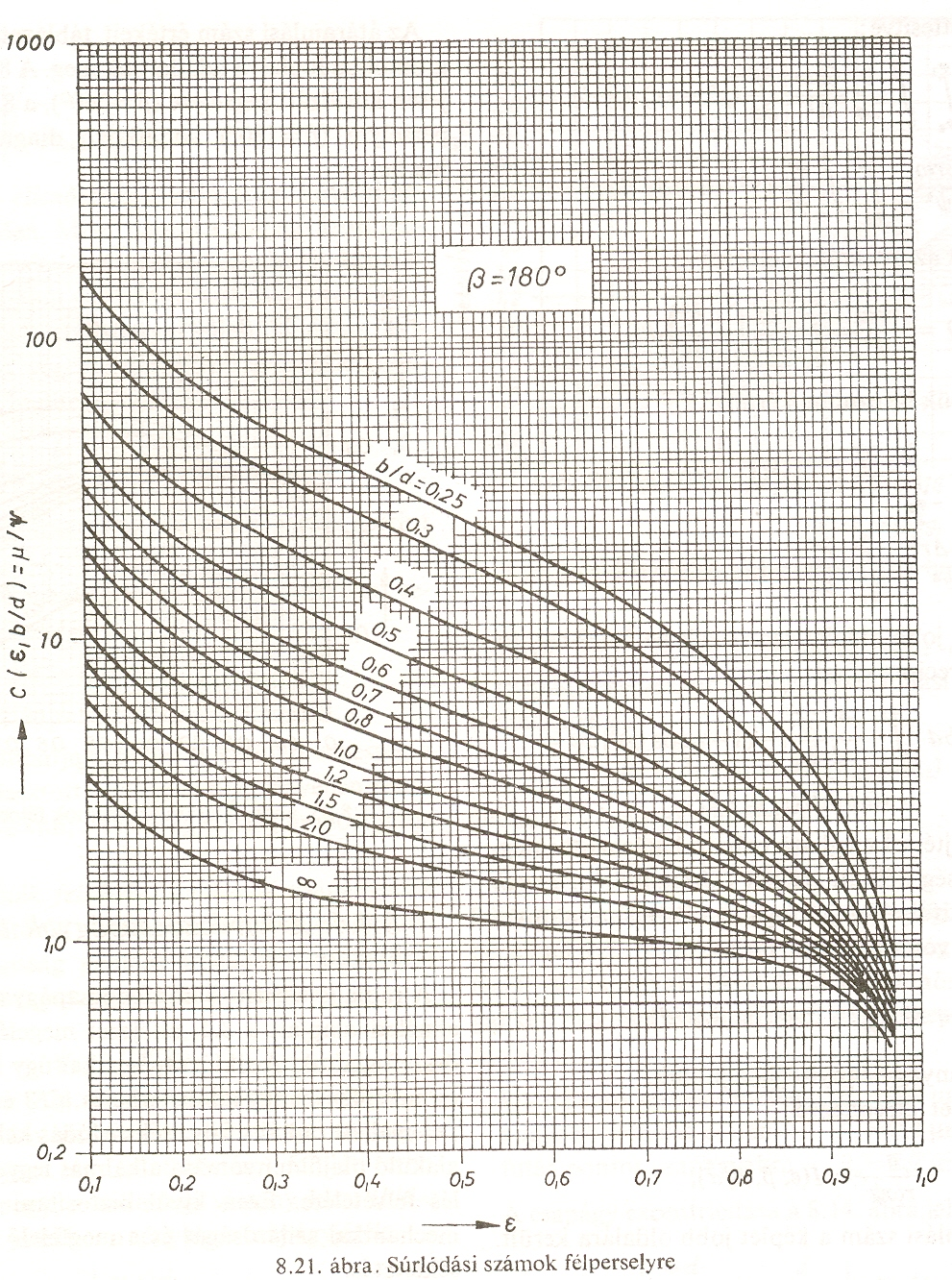

11 Súrlódási szám µ C= ψ Javasolható tartomány t meg tü = µfv + t0 αa Javasolható tartomány a relatív excentricitás nagyobb mint 0,6 és a súrlódási szám kisebb mint 25 területen A kis relatív excentricitás nem csak a bizonytalan működést segíti elő, hanem a súrlódási szám növekedését! Segítségével meghatározható a működés közben keletkező hőmérséklet ami a kenőanyag szempontjából fontos

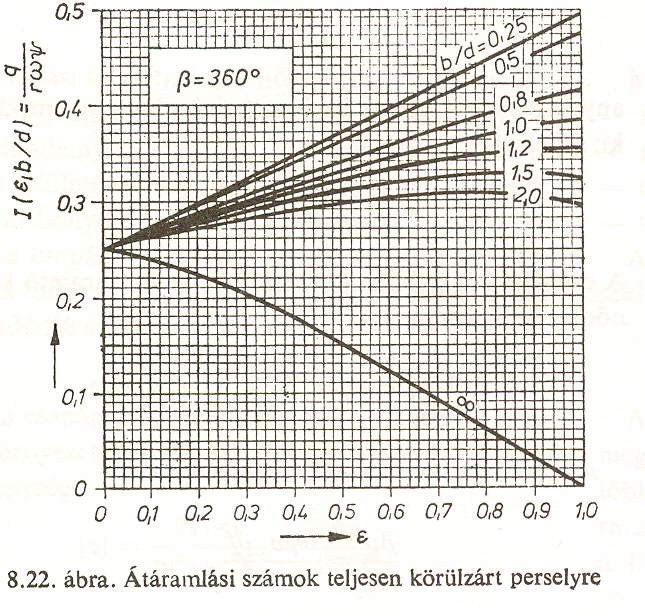

12 Átáramlási szám Segítségével meghatározható az 1 órára eső kenőanyag szükséglet I q ψv = Q = qbd (cm 3 /s)

13 Ajánlások a házi feladat tervezéséhez: Csak a tengely jobb oldali alátámasztását kell megtervezni A deformáció megengedett közelítő értéke f kisebb legyen, mint L/3000 A szögelfordulás tg-se kisebb legyen, mint 0,001 b/d : 0,6-1,2 Relatív játék kb. 0,001 Relatív excentricitás 0,6-0,95 Olaj viszkozitás cts 4 m/s felett már csak merev kenőgyűrű alkalmazható!

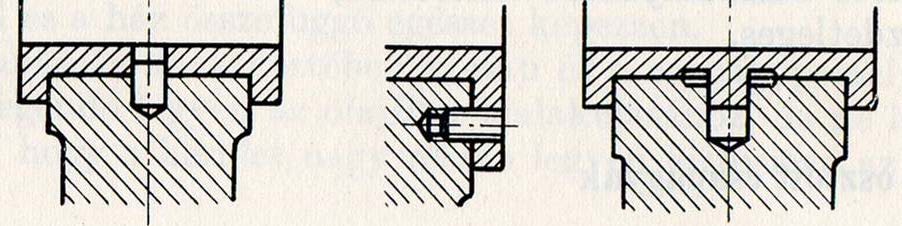

14 Elfordulást gátló rögzítő pecek vagy csavar biztosítja Csapágyház kialakítások munkalécek Síkba munkálás Csavarlyukak hosszúkás furattal A talp központosító tengely is egyben Merevítő borda Szemcsapágy Pajzscsapágy

15 Csapágy persely és ház kialakítások Hosszanti hornyok kialakítása az öntvényben, kereszthornyok esztergálással történik 1. Öntött ház 2. Fedél 3. Csapágypersely alsó fele 4. Felső csapágypersely fél 5. kötőcsavarok

16 Csapágy illesztés Ház és a fedél összeilleszthetősége U alakú megtörés Hézag Prizmatikus illesztés Hengeres illesztés H=1/3 D

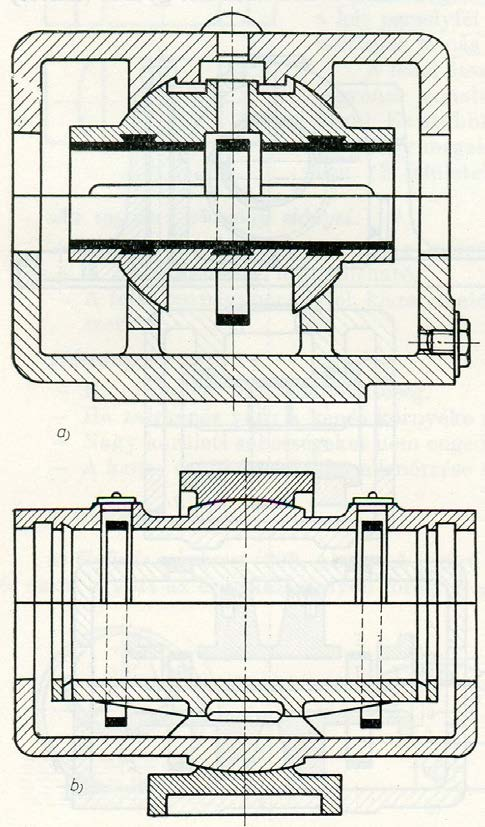

17 Laza kenőgyűrűs kialakítások Beálló kivitel C - nyílás R - olaj tartály N - olajszint mutató B - leeresztő nyílás G - kenő gyűrű E - kenőgyűrű nyílása a felső persely félben 1 - felső persely fél L - olajvető gyűrű

18 Csapágyház kialakítás acél ill., öv. támasztógyűrű osztott persely osztott ház öntött csapágyfém persely olajgyűjtő olajelosztó horony

19 Beálló perselyű csapágy Kenőanyag adagolás Osztott ház Olajelosztó horony Öntött osztott persely olajgyűjtő

20 Axiális, radiális terhelés felvételére alkalmas beépítés F rad Tengely Elfordulás elleni biztosítás Persely Perselytest Ház F ax

21 Persely anyagminőségek Különféle bronzok (a bronzok réz alapú ötvözetek, réztartalom legalább 60% és a fő ötvöző nem cink). Pl.: Cu-Sn, Cu-Pb, Cu-Al (réztartalom 90% körül). Vörös ötvözet (Cu-Sn-Zn, réztartalom 90% körül). Sárgaréz (réz alapú ötvözet, réztartalom legalább 50% és a fő ötvöző cink). Fehérfém (Ón alapú ötvözet, 80-90% Sn, a többi Cu, Pb, Sb). Vékony rétegben a persely bélelésére használják, mert kis szilárdságú. Műanyagok: pl. poliamid, teflon (bélésként) Kompozitok

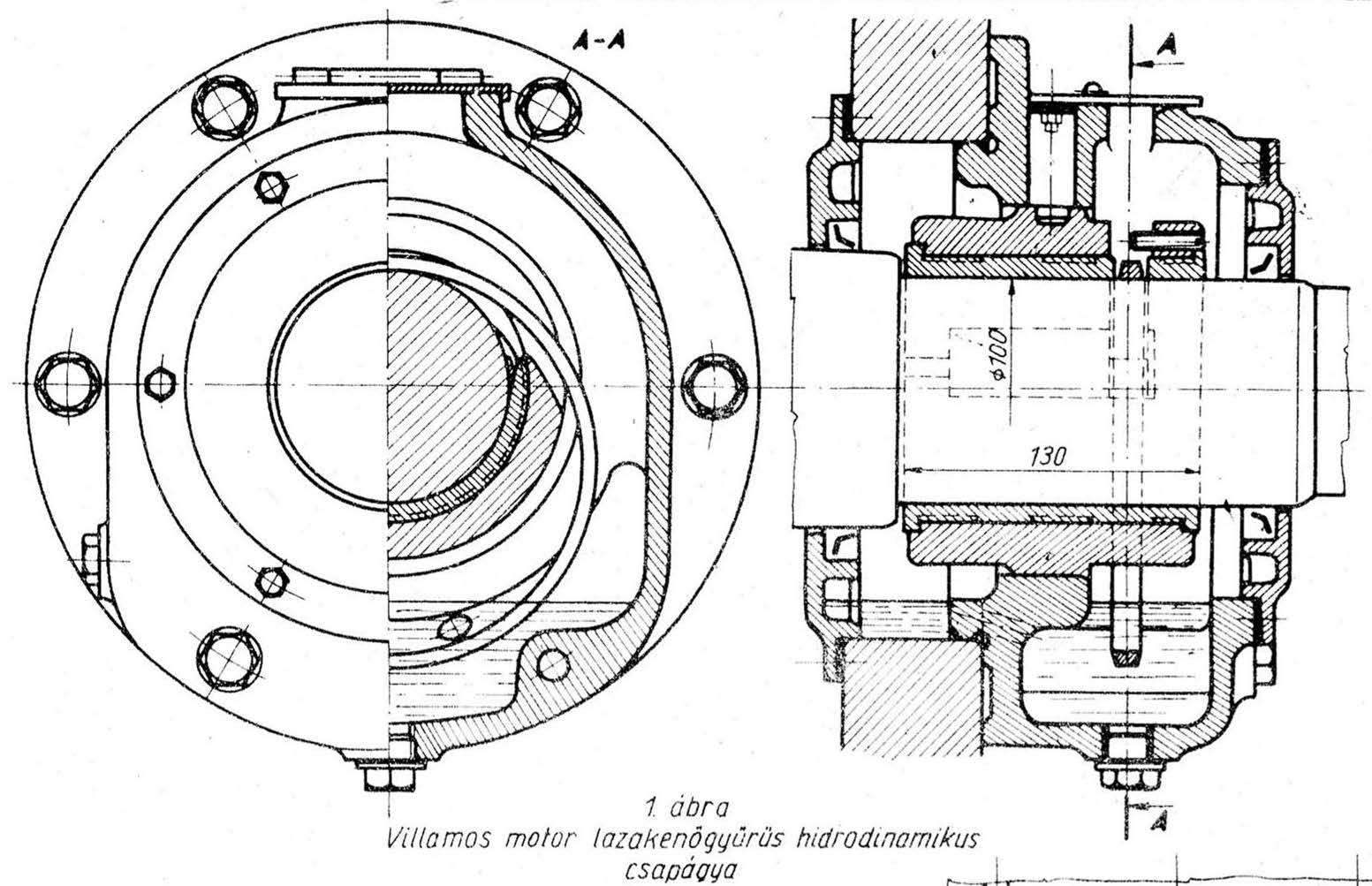

22 Laza kenőgyűrűs kivitel

23 Pajzscsapágyak

24 1. Házi feladat sorszámai szám név neptun sorszám 1 Angyal Szabolcs NTHJ8T 1. 2 Bagoly Péter VP8YUI 2. 3 Bajsz György MZ83KT 3. 4 Balogh Bence UJJZUR 4. 5 Barna Péter DVQB6C 5. 6 Béczy László HB0IFQ 6. 7 Berente Tamás GJ00V Bertalan Gábor Jenő DIIVEV 8. 9 Birinyi János BQTXTN Búza Sándor GUR24Q Császi Péter BK6BXF Dajka Bálint Dániel Y7STI Dudás Péter BAXXVS Eszenyi Balázs Jenő BDUZIJ Fábián Imre Mihály OWKJYN Flaskay Mihály EBCSXR Füri Béla MFTAT Girst Ferenc JCAKIZ Gogolya Csaba CIZLRN Halász Péter JXI Harmati Attila ZFQUHW Hinkel Tamás B4VV8F Holló István VUJO7M Illés Gergő István ZMGH Kertész József FWRPJW Keszthelyi Kornél Miklós BJ7ZBG Kis Sándor István CZFRMF Kiss Norbert Z9LJR Kiss Sándor BIRSNE Koncz Márton ENRRQC Kovács Attila W6T Kovács Gábor CIA0EA Krizer Attila HLUFUH László János PV0Y0N Lázár Attila Csaba CDREHT Léhárt Gergely Zoltán DV2UNM Löbmann Gábor APSHU Magyar János Róbert B5U9L Major Péter Pál Ifj FZ0ERA Markó Gábor SYB8RQ 20.

25 1. Házi feladat sorszámai 41. Matusz Dénes HCM1EQ Meszes Zoltán H3VMBW Mihály Krisztián LKSJKY Mohai Tamás CRI0EP Molnár Zoltán HYPSQ Nagy Gábor BAUF0B Oláh Zoltán RTMWWY Pálfia Gergely Árpád M0F12P Pallanki Balázs Imre ZRBQWE Papucsek Márton M4VCEK Parti Péter SEYF Pavelcsák János OQT56B Peresztegi-Nagy Gergő WMEYC Péter Tamás MB77JP Petróczy Balázs Boldizsár QGZ8JS Petrov Ferdinánd UWV7XH Pokol János L8UQY Püski Csaba ECC7PG Ragány Róbert Q613J Rusnák Frantisek AEDGVK Sáfár Péter ARI8LB Sáfrány Balázs NJX Sári Attila LBV5XW Schulteisz Ádám ZT4SN Somodi Zoltán VC2R Stéger Péter A5X4G Stéger Tamás Tibor J5SXC Szalai Gábor CJLB Szigeti Tamás Pál FPHYET Szilágyi Károly Szabolcs RYMSHM Szuhai-Csönge László OAGWCH Tihanyi Viktor Roland ZTW9RF Tóth Norbert D5CBUN Tóth Zoltán G9OWT Tulezi Zoltán V7O5GF Tuskán Zoltán DYN1R Verebesi Dániel IT53OO Virág Ármin K968EG Bakó Tamás B8F7T Balázs Attila CLRPJG 20.

26 1. Házi feladat sorszámai 81. Barta Szabolcs YQUW3T Beutl Tamás Attila XNIQB Bihari László Tamás E9LCK Erdélyi Miklós Csaba MX1ZOB Gyorgyevics Lóránt Bálint VJG4R Horváth Zsolt U3I7ED Koncz Béla TZ8RMT Konkoly Gergő E224PL Majlinger Ádám HH0L4P Nagy János S4BK3W Pál Gergely Zsolt KL0QPA Pálfalvi Dávid P93A1Z Pelikán Roland LH4ZW Szabó Lajos NI253B , Vadon András Dávid K4759V Varga Csaba MV5PV Varga Tibor YVAAIN Veres Lajos WUSD4B Vörös Miklós Gábor HIDFKR Zahorecz András OUDKRK Bori Tamás GISKEB Boros Máté FOK2U Fekete József GSB45G Károly Zsolt XPQ9QW Kovács Richárd TZ0P7D Minczér Gergő JSFF3J Molnár Antal I2D74V Nagy Gergely GTTNKK Nagy Sándor ACNQO Németh András BS3ICI Öreg Zoltán HT65PL Radó János S88QTO Rőth Tamás András JL29YC Szatmári-Margitai László ZC99OK Szegedi Csaba István ASYGGC Takács Ferenc László P0QWX Debnár Péter C7KYN Harmati Ádám PHCCTU Jekkel Gergely ZIGMKS Maczuca Mihály LP3CE Tóth Ferenc P82LJJ 1

27 1. Házi feladat Határidő: október 22.
