1 Segédlet szíjhajtás feladathoz 2012.szeptember 29.

2 Feladatkiírás Budapesti Műszaki Főiskola Bánki Donát Gépészmérnöki Kar Gépszerkezettani és Biztonságtechnikai Intézet VII. GÉPELEMEK feladat Név:... NEPTUN kód:... Sorszám: Adott teljesítmény igényű kompresszort ékszíjjal; szivattyút lapos gumiszíjjal és ventillátort Habasit műanyag szíjjal kell meghajtani. Készítse el a szíjhajtások méretezését és a gépcsoport elrendezési tervét. A feladat részei: 1. Válasszon mindhárom munkagéphez megfelelő elektromotort, vázolja fel a gépek körvonalrajzát a gépfelállításhoz szükséges méretekkel (tengelymagasságok, szíjtárcsák, szíjak, stb.) 2. Készítse el a szíjhajtások számítását és adja meg a szíjak megrendelési adatait. 3. Készítse el a kisebbik ékszíjtárcsa műhelyrajzát ceruzával. 4. Alakítsa ki a gépcsoport elhelyezési vázlattervét (elöl- és felülnézettel) úgy, hogy a befoglaló helység méretei is szerepeljenek az u.n. diszpozíciós rajzon (szerkesztett ceruzarajz). A gyakorlatvezető egyéb megjegyzése:... A hajtások műszaki adatait a hallgató a sorszáma által kijelölt sorban találja. Kompresszor:...oszlop, Szivattyú:...oszlop, Ventillátor:...oszlop. Műszaki adatok:. N P n P n P n sorsz. kw 1/s kw 1/s kw 1/s , , , ,5 10 1, , , ,5 10 3, , , , , , , N P n P n P n sorsz. kw 1/s kw 1/s kw 1/s , , , , , , , , , , , , , , ,

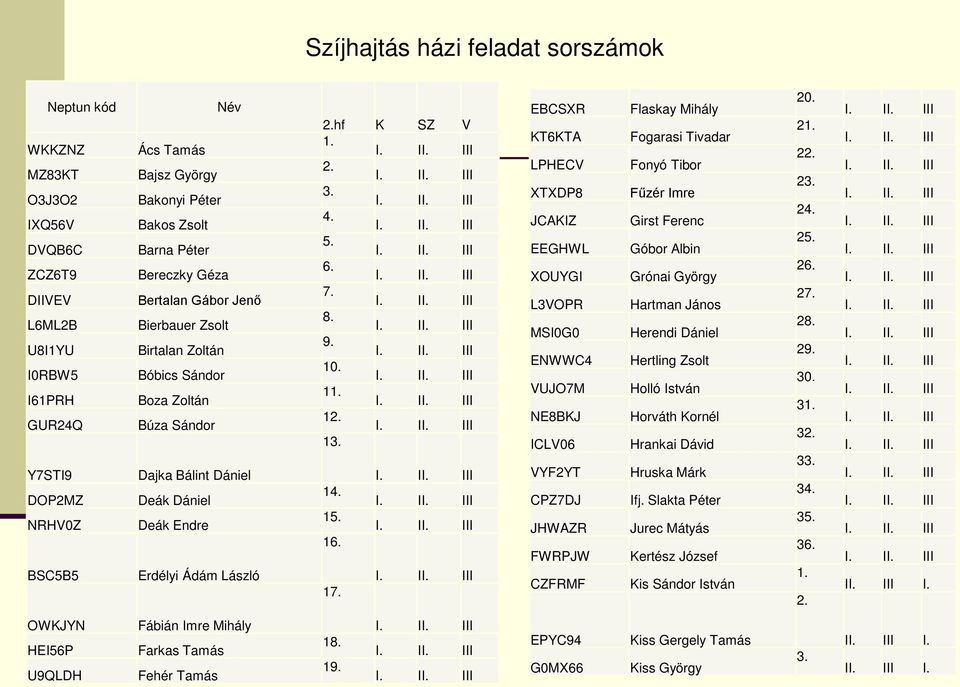

3 Szíjhajtás házi feladat sorszámok Neptun kód WKKZNZ MZ83KT O3J3O2 IXQ56V DVQB6C ZCZ6T9 DIIVEV L6ML2B U8I1YU I0RBW5 I61PRH GUR24Q Y7STI9 DOP2MZ NRHV0Z BSC5B5 Név Ács Tamás Bajsz György Bakonyi Péter Bakos Zsolt Barna Péter Bereczky Géza Bertalan Gábor Jenő Bierbauer Zsolt Birtalan Zoltán Bóbics Sándor Boza Zoltán Búza Sándor Dajka Bálint Dániel Deák Dániel Deák Endre Erdélyi Ádám László 2.hf K SZ V EBCSXR KT6KTA LPHECV XTXDP8 JCAKIZ EEGHWL XOUYGI L3VOPR MSI0G0 ENWWC4 VUJO7M NE8BKJ ICLV06 VYF2YT CPZ7DJ JHWAZR FWRPJW CZFRMF Flaskay Mihály Fogarasi Tivadar Fonyó Tibor Fűzér Imre Girst Ferenc Góbor Albin Grónai György Hartman János Herendi Dániel Hertling Zsolt Holló István Horváth Kornél Hrankai Dávid Hruska Márk Ifj. Slakta Péter Jurec Mátyás Kertész József Kis Sándor István OWKJYN HEI56P U9QLDH Fábián Imre Mihály Farkas Tamás Fehér Tamás EPYC94 G0MX66 Kiss Gergely Tamás Kiss György 3.

4 Szíjhajtás házi feladat sorszámok Z9LJR8 IEBADE BRUYBR TM9NZQ FIZMXP PV0Y0N T5L4N9 NOK0JP APSHU2 H3VMBW HYPSQ4 JETMBP BAUF0B CU5RO0 RTMWWY J7TI45 M4VCEK SEYF17 C2ZGB5 L8UQY5 Kiss Norbert Koncz Dávid Máté Kozák Tamás Kreitner Zoltán Láng László László János Latorcai Máté Lehel Dániel Löbmann Gábor Meszes Zoltán Molnár Zoltán Mucza Attila Nagy Gábor Nagy Máté Oláh Zoltán Páll Zsombor Csaba Papucsek Márton Parti Péter Pócsik Péter Pokol János J5SJTM ICSXVG FTR3TD LBV5XW AWVZ22 IZRFM7 CY0U2D DJRD6Z CJLB69 UX989A FPHYET OAGWCH SA1RLF EWW9G3 JGM3UG BYYJ4Y B8F7T4 YQUW3T XNIQB8 E9LCK7 SBLX27 Raffai Anikó Mária Resze Tibor Sánta Zsolt Sári Attila Sebők Hunor Sipos Dániel Somogyi Gergely Szabó Ádám Szalai Gábor Szél Szilárd Szigeti Tamás Pál Szuhai-Csönge László Timár Zsolt Tóth Zoltán Márton Vitmann Gábor Zsolnai Sándor Bakó Tamás Barta Szabolcs Dénes Beutl Tamás Attila Bihari László Tamás Csörge Zoltán

5 SBLX27 Csörge Zoltán 8. MX1ZOB Erdélyi Miklós Csaba 9. VJG4R1 Gyorgyevics Lóránt Bálint 10. U3I7ED Horváth Zsolt 11. HCSCZU Keller Péter 12. LWVS1A Markovits Gábor 13. S4BK3W Nagy János 14. AP0N71 Nemesházi Gergely 15. KL0QPA Pál Gergely Zsolt 16. P93A1Z Pálfalvi Dávid 17. LH4ZW0 Pelikán Roland 18. YVAAIN Varga Tibor 19. WUSD4B Veres Lajos 20. HIDFKR Vörös Miklós Gábor 21. OUDKRK Zahorecz András 22. H0S6YD Agócs Judit 23. XDCJNO Cseke Péter 24. NE740H Hetényi Lehel Bence 25. ECTII3 Juhász Ádám Zoltán 26. XPQ9QW Károly Zsolt 27. DDCLW2 Klusocki Gábor 28. RILMVZ Koczkás Péter 29. C9MKKE Kökény Dániel 30. EDD44B Ménes Csaba 31. GTTNKK Nagy Gergely 32. Szíjhajtás házi feladat sorszámok FUZML5 BS3ICI KGSHJN U5JEXD JEIOKM P8NSEG ZC99OK B0SOCK YQ4ZWV Nagy Zoltán Németh András Ott Róbert Papp Gábor Péter Zsolt Szabolcsi Krisztián Tamás Szatmári-Margitai László Varga Máté Zsiros Csaba LSSGBB Saxinger Attila 6. IEVJV5 Várkonyi Bence I. II. I. II. I. II. I. II. I. II. I.. II. I.. II.

6 Szíjhajtás házi feladat sorszámok U8I1YU Birtalan Zoltán 8. I.. II. WD 45 V Tóth Attila 9. I.. II. P0QWX0 Takács Ferenc 10. I.. II. R6GP1U Máté Gábor 11. I.. II. PHCCTU Harmati Ádám 12. I.. II. HH0L4P Majlinger Ádám 13. I.. II. WMEYC6 Peresztegi Nagy Gergő 14. I.. II. APU8KB Szakali Ferenc 15. I.. II. ECC7PG Püski Csaba 16. I.. II. BJZM0O Deák Krisztián 17. I.. II.

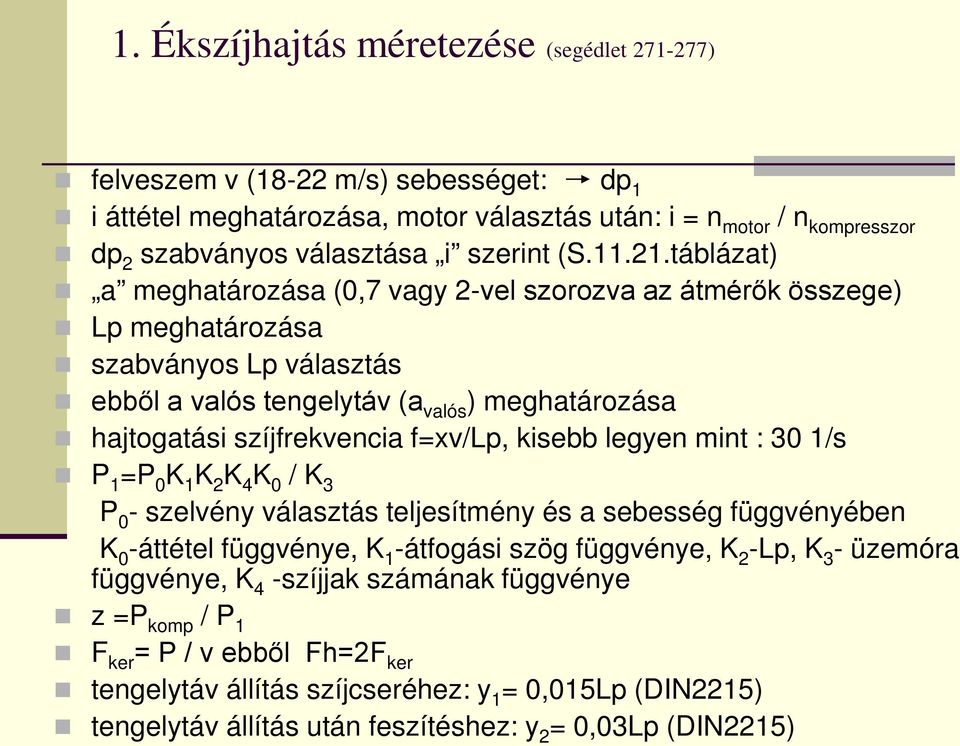

7 1. Ékszíjhajtás méretezése (segédlet ) felveszem v (18-22 m/s) sebességet: dp 1 i áttétel meghatározása, motor választás után: i = n motor / n kompresszor dp 2 szabványos választása i szerint (S táblázat) a meghatározása (0,7 vagy 2-vel szorozva az átmérők összege) Lp meghatározása szabványos Lp választás ebből a valós tengelytáv (a valós ) meghatározása hajtogatási szíjfrekvencia f=xv/lp, kisebb legyen mint : 30 1/s P 1 =P 0 K 1 K 2 K 4 K 0 / K 3 P 0 - szelvény választás teljesítmény és a sebesség függvényében K 0 -áttétel függvénye, K 1 -átfogási szög függvénye, K 2 -Lp, K 3 - üzemóra függvénye, K 4 -szíjjak számának függvénye z =P komp / P 1 F ker = P / v ebből Fh=2F ker tengelytáv állítás szíjcseréhez: y 1 = 0,015Lp (DIN2215) tengelytáv állítás után feszítéshez: y 2 = 0,03Lp (DIN2215)

8 Ékszíj szelvény választás

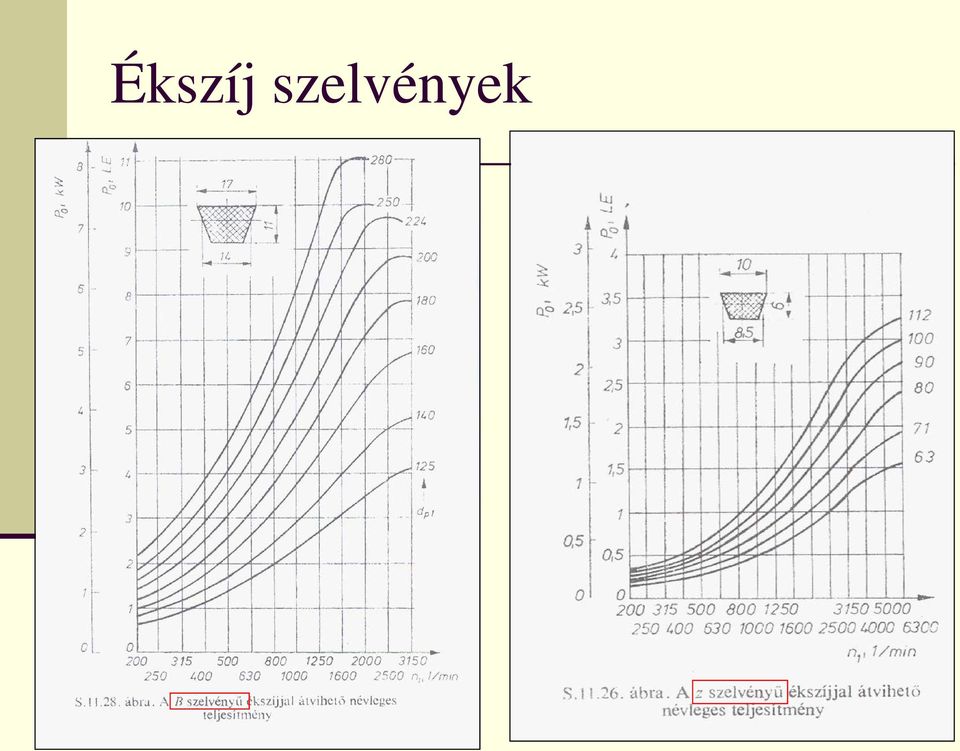

9 Ékszíj szelvények

10 Ékszíj K 1 és K 0 tényező

11 Ékszíj K 2, K 3, K 4 tényezői

12 2. Gumi hajtószíj méretezése (segédlet ) i=nmotor/nszivattyú ebből választott d 1 segítségével meghatározható d 2 v 1 =r 1 ω 1 d 1 Felvett tengelytávból γ = átfogási szög 2a Lt meghatározása (tompa szíjhossz) Szíjfrekvencia: f=v3600t /L Kistárcsa átmérő meghatározza a betétszámokat (3-8) A vagy B típus választása után P 1 leolvasható a grafikonból, ami a szíj 1 cm-ével átvihető teljesítménye P számított =P adott c 1 c 2 c 3 c 4 c 5 c 6 c 1 -hajtás jellege, c 2 - átfogási szög függvénye, c 3 -hajlítgatási tényező, c 4 -elrendezéstől függ, c 5-1, c 6 - környezeti hatások Szíjszélesség b= P 1 /P szám L= Lt-Lt1,5%+(z-1)x+b 2 d β = γ

13 Gumi hajtószíj betétszám meghatározás

14 A típusú 3-4 betétes gumi hajtószíj

15 C1 C3 Gumi szíj tényezői C4 C5 C6 C2

16 3. Lapos műanyag szíj méretezése (Habasit) Motorválasztás: i=n motor /n ventillátor n (1/perc) és a d1, P( kw) függvényében meghatározható a szíjtípus és a kistárcsa átmérő(1.diagram) i és d 1 ismeretében d 2 kifejezhető a=0,7(d 1 +d 2 ), tengely távolság Az 1. diagramból választott szíjtípus egységnyi szélességű teherbírása a 2. táblázatból kiolvasható F 1(1%) (N/mm) és F 1(2%) (N/mm) Szükséges kerületi erő F k =P/v=P/d 1 nπ Szíjszélesség: b 0 =F k c 1 c 2 /F 1(1%) és b 02% =F k c 1 c 2 / F 1(2%) c 1 átfogási szög tényező a 2. diagramból, c 2 üzemtényező (1,3) A nagyobb szélesség méretének ráhagyásával kerekítem b 0 értékét b v Előfeszítés a várható 2%-os tengelyhúzás figyelembe vételével F h =b v F 1(2%) (f= kb 0,3 0,4.) Rendelési hossz: L=Lt-Lt2%+végtelenítési hossz

17 Habasit szíjtípus választás

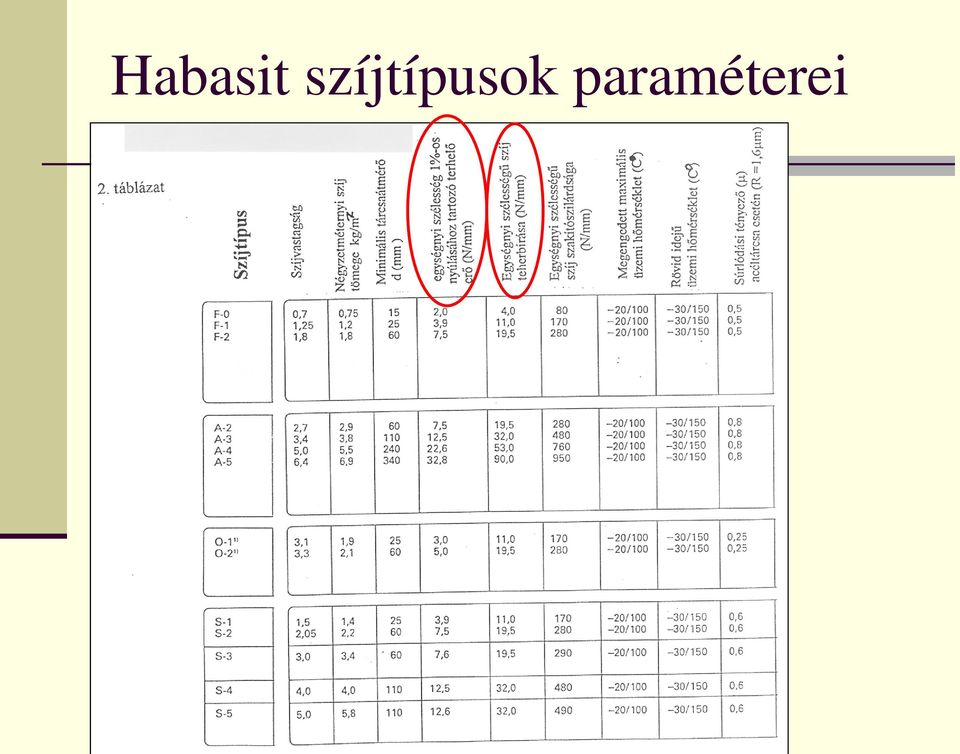

18 Habasit szíjtípusok paraméterei

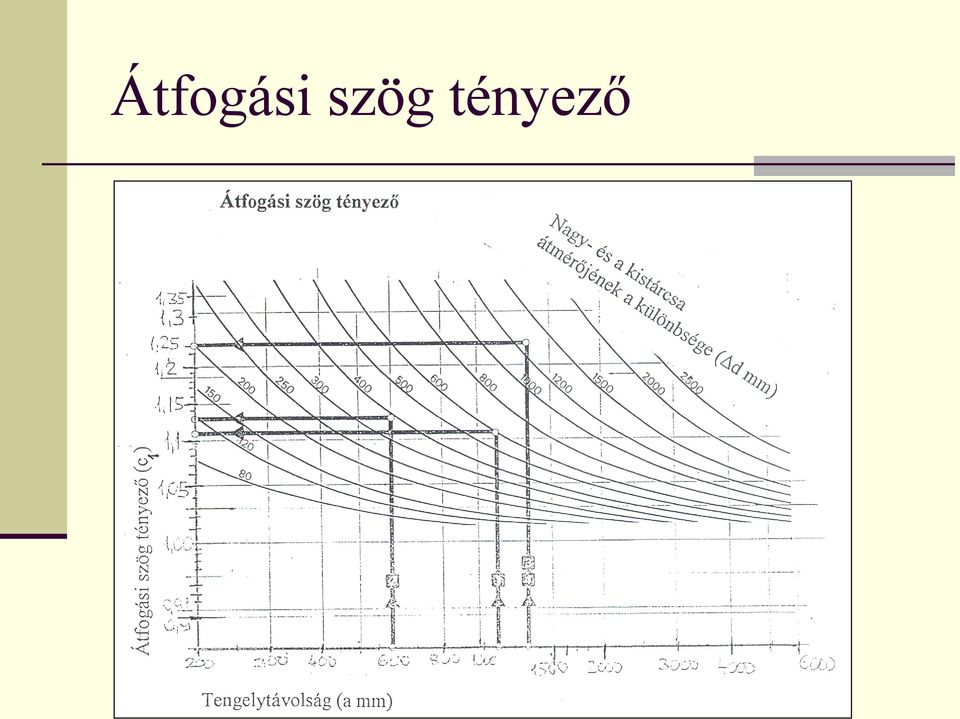

19 Átfogási szög tényező

20 Felhasznált irodalom: Géprajz gépelemek jegyzet és segédlet Beadási határidő 2012.november 24.
