Hidrodinamikus siklócsapágy ismétlés

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Hidrodinamikus siklócsapágy ismétlés"

Átírás

1 Hidrodinamikus siklócsapágy ismétlés Diószegi Mónika

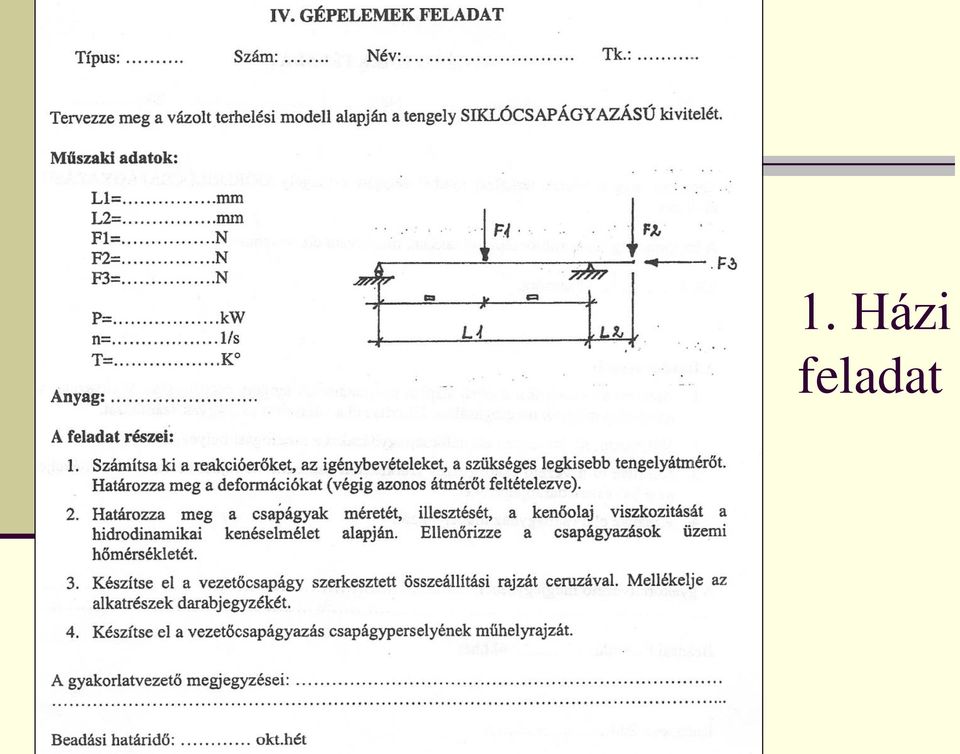

2 1. Házi feladat

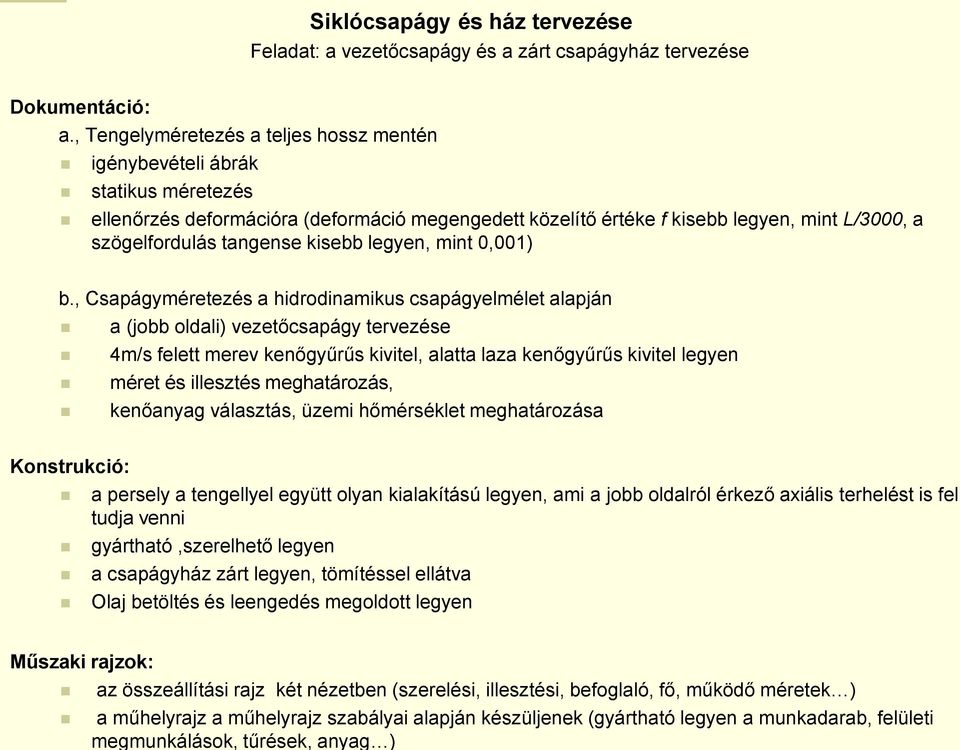

3 Siklócsapágy és ház tervezése Feladat: a vezetőcsapágy és a zárt csapágyház tervezése Dokumentáció: a., Tengelyméretezés a teljes hossz mentén igénybevételi ábrák statikus méretezés ellenőrzés deformációra (deformáció megengedett közelítő értéke f kisebb legyen, mint L/3000, a szögelfordulás tangense kisebb legyen, mint 0,001) b., Csapágyméretezés a hidrodinamikus csapágyelmélet alapján a (jobb oldali) vezetőcsapágy tervezése 4m/s felett merev kenőgyűrűs kivitel, alatta laza kenőgyűrűs kivitel legyen méret és illesztés meghatározás, kenőanyag választás, üzemi hőmérséklet meghatározása Konstrukció: a persely a tengellyel együtt olyan kialakítású legyen, ami a jobb oldalról érkező axiális terhelést is fel tudja venni gyártható,szerelhető legyen a csapágyház zárt legyen, tömítéssel ellátva Olaj betöltés és leengedés megoldott legyen Műszaki rajzok: az összeállítási rajz két nézetben (szerelési, illesztési, befoglaló, fő, működő méretek ) a műhelyrajz a műhelyrajz szabályai alapján készüljenek (gyártható legyen a munkadarab, felületi megmunkálások, tűrések, anyag )

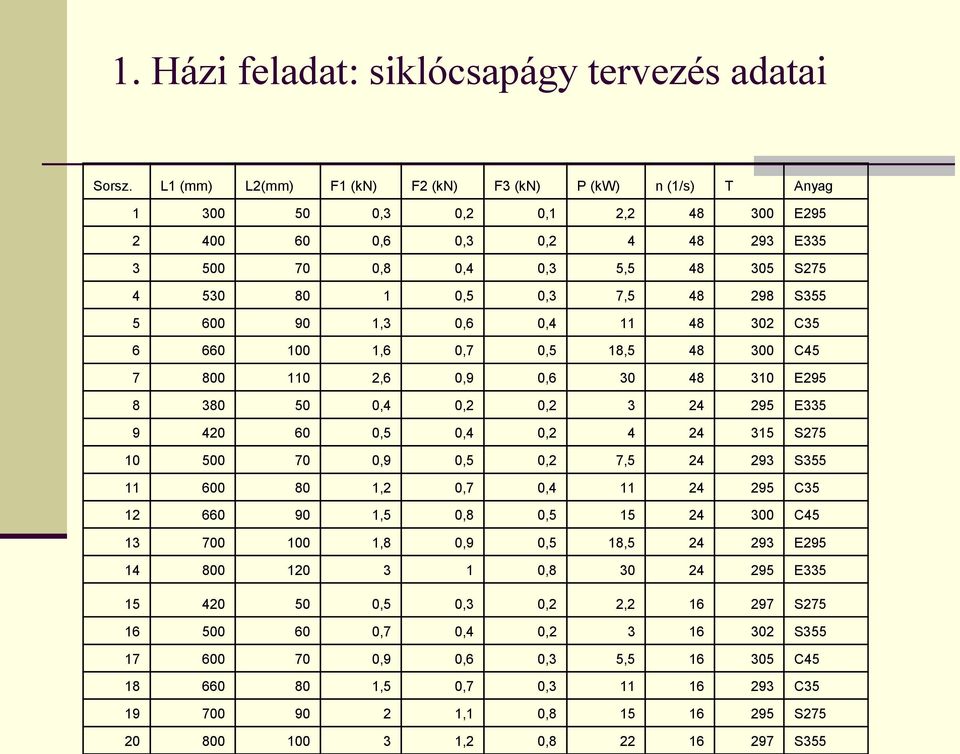

4 1. Házi feladat: siklócsapágy tervezés adatai Sorsz. L1 (mm) L2(mm) F1 (kn) F2 (kn) F3 (kn) P (kw) n (1/s) T Anyag ,3 0,2 0,1 2, E ,6 0,3 0, E ,8 0,4 0,3 5, S ,5 0,3 7, S ,3 0,6 0, C ,6 0,7 0,5 18, C ,6 0,9 0, E ,4 0,2 0, E ,5 0,4 0, S ,9 0,5 0,2 7, S ,2 0,7 0, C ,5 0,8 0, C ,8 0,9 0,5 18, E , E ,5 0,3 0,2 2, S ,7 0,4 0, S ,9 0,6 0,3 5, C ,5 0,7 0, C ,1 0, S ,2 0, S355

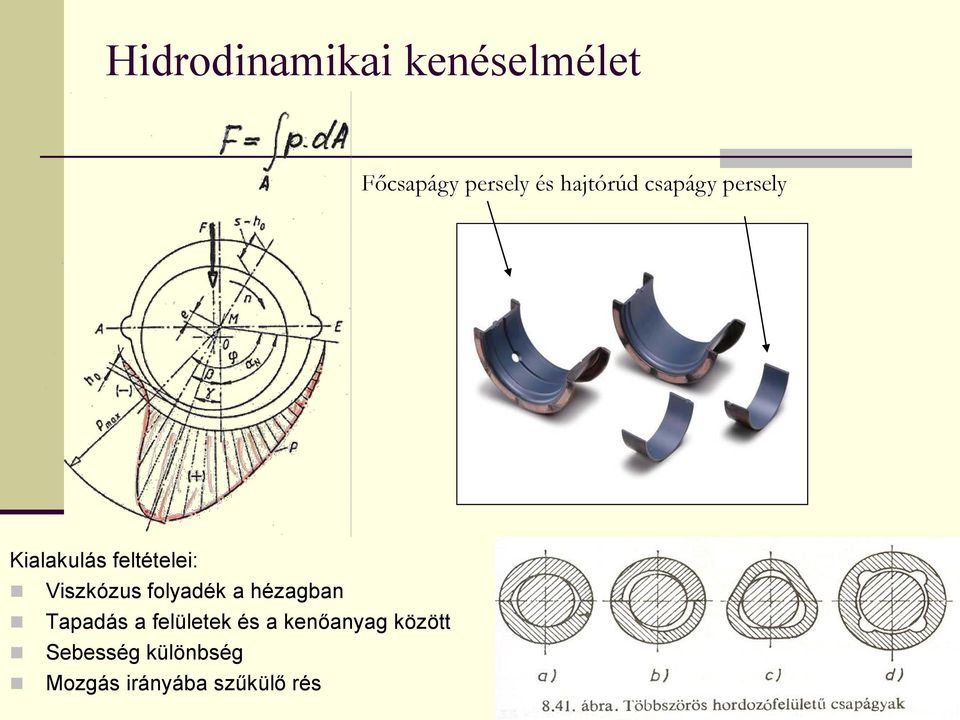

5 Hidrodinamikai kenéselmélet Főcsapágy persely és hajtórúd csapágy persely Kialakulás feltételei: Viszkózus folyadék a hézagban Tapadás a felületek és a kenőanyag között Sebesség különbség Mozgás irányába szűkülő rés

6 Nyomás eloszlás a b/d függvényében viszkozitás p ébredő F bd 2 persely anyag p meg relatív játék Sommerfeld

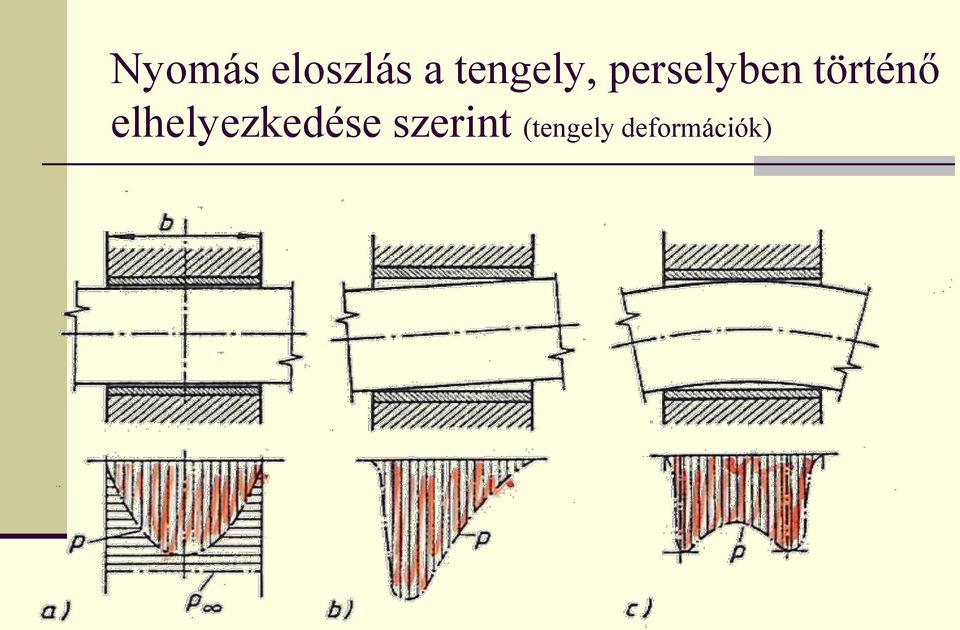

7 Nyomás eloszlás a tengely, perselyben történő elhelyezkedése szerint (tengely deformációk)

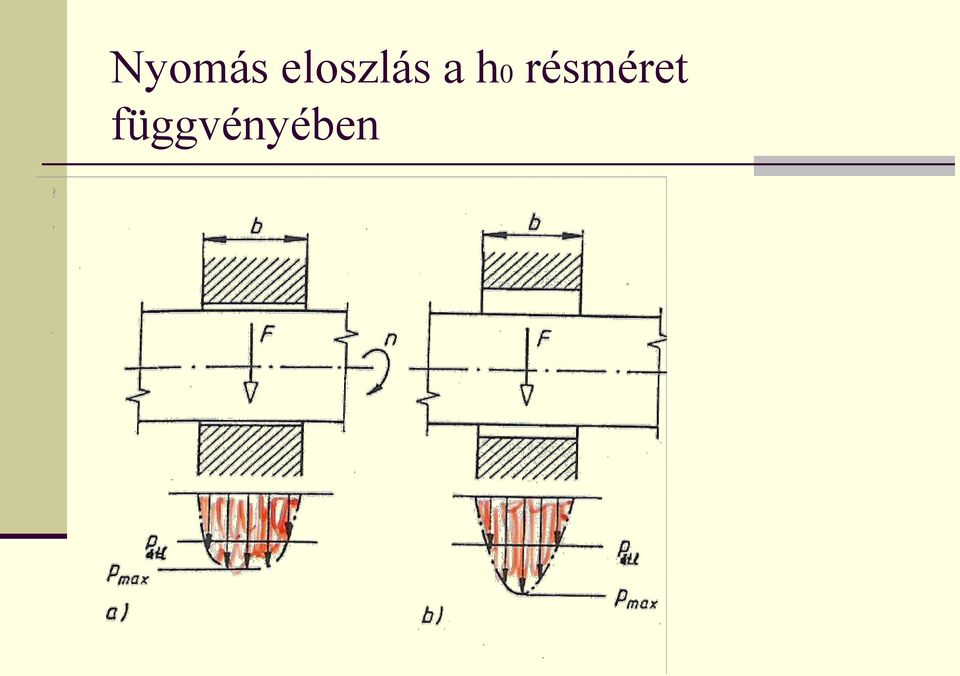

8 Nyomás eloszlás a h0 résméret függvényében

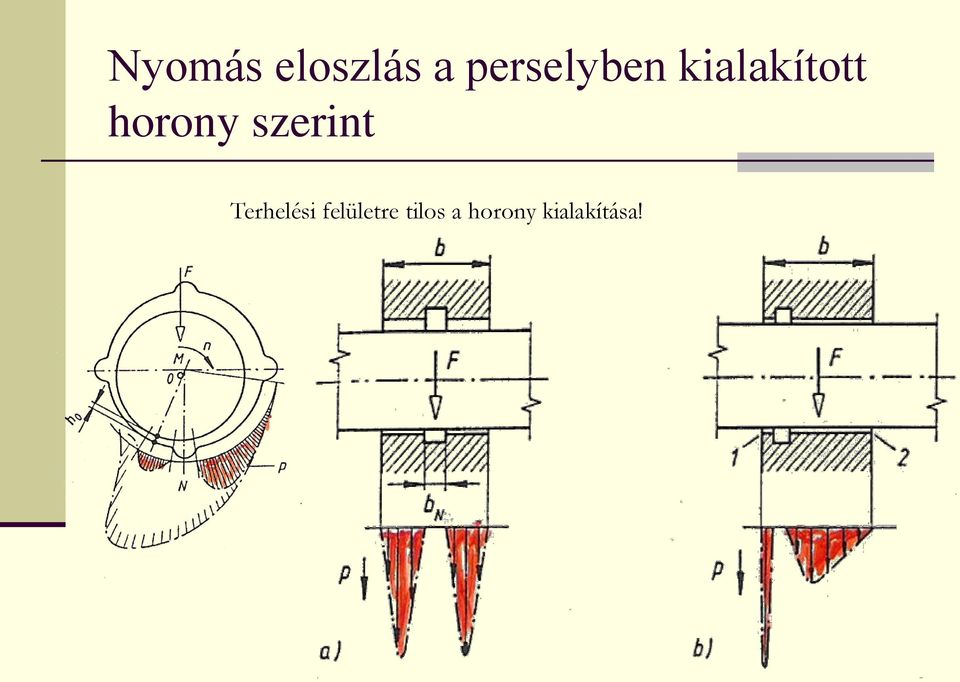

9 Nyomás eloszlás a perselyben kialakított horony szerint Terhelési felületre tilos a horony kialakítása!

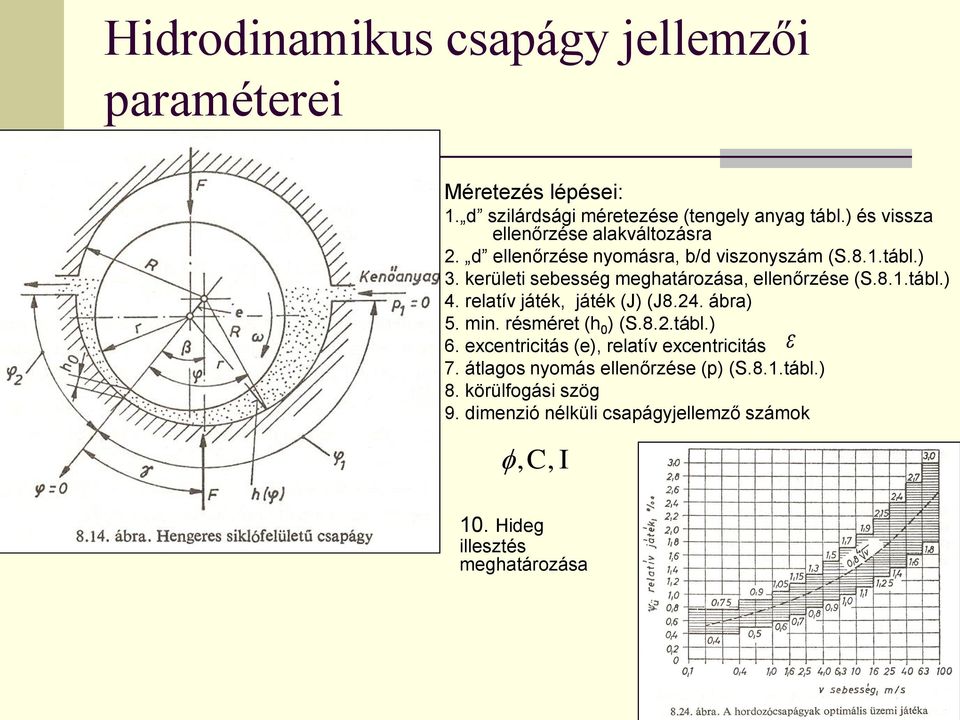

10 Hidrodinamikus csapágy jellemzői paraméterei Méretezés lépései: 1. d szilárdsági méretezése (tengely anyag tábl.) és vissza ellenőrzése alakváltozásra 2. d ellenőrzése nyomásra, b/d viszonyszám (S.8.1.tábl.) 3. kerületi sebesség meghatározása, ellenőrzése (S.8.1.tábl.) 4. relatív játék, játék (J) (J8.24. ábra) 5. min. résméret (h 0 ) (S.8.2.tábl.) 6. excentricitás (e), relatív excentricitás 7. átlagos nyomás ellenőrzése (p) (S.8.1.tábl.) 8. körülfogási szög 9. dimenzió nélküli csapágyjellemző számok,c, I 10. Hideg illesztés meghatározása

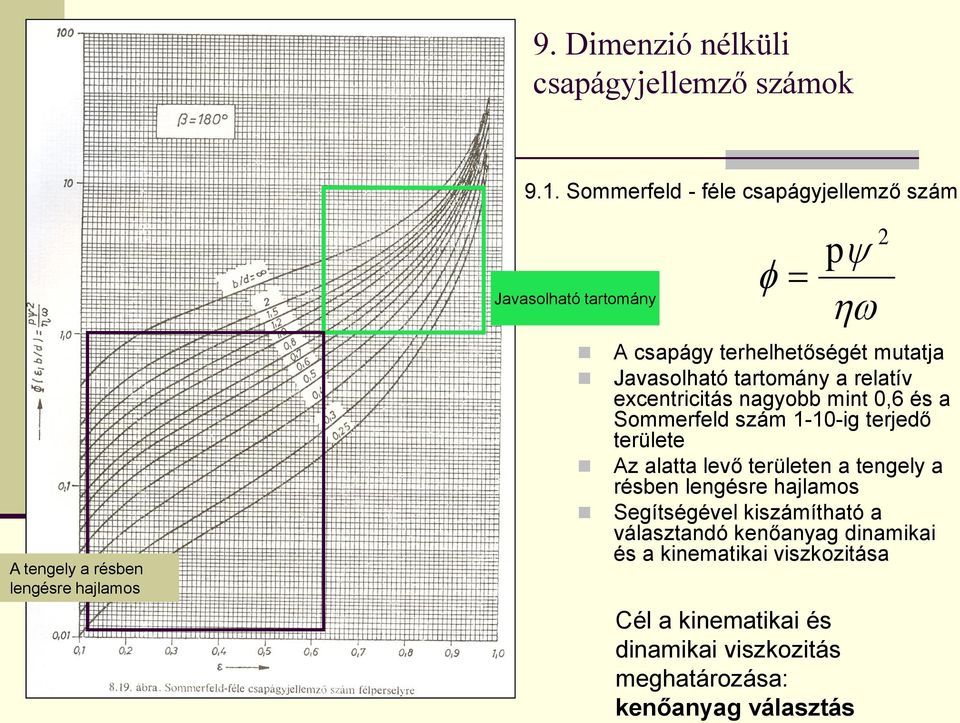

11 9. Dimenzió nélküli csapágyjellemző számok A tengely a résben lengésre hajlamos 9.1. Sommerfeld - féle csapágyjellemző szám Javasolható tartomány 2 p A csapágy terhelhetőségét mutatja Javasolható tartomány a relatív excentricitás nagyobb mint 0,6 és a Sommerfeld szám 1-10-ig terjedő területe Az alatta levő területen a tengely a résben lengésre hajlamos Segítségével kiszámítható a választandó kenőanyag dinamikai és a kinematikai viszkozitása Cél a kinematikai és dinamikai viszkozitás meghatározása: kenőanyag választás

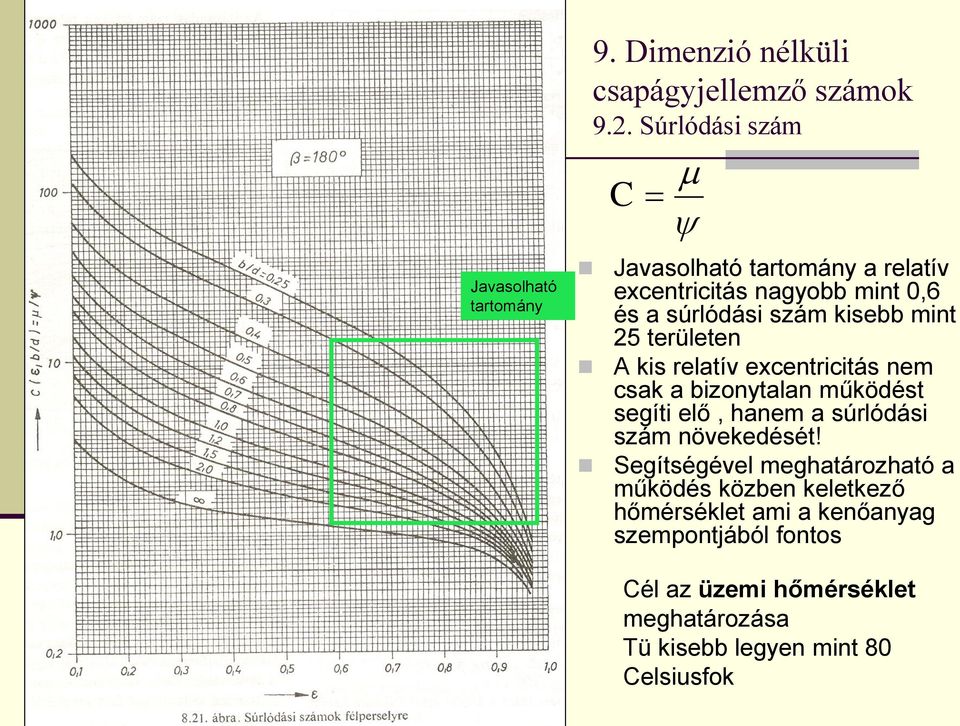

12 9. Dimenzió nélküli csapágyjellemző számok 9.2. Súrlódási szám C Javasolható tartomány Javasolható tartomány a relatív excentricitás nagyobb mint 0,6 és a súrlódási szám kisebb mint 25 területen A kis relatív excentricitás nem csak a bizonytalan működést segíti elő, hanem a súrlódási szám növekedését! Segítségével meghatározható a működés közben keletkező hőmérséklet ami a kenőanyag szempontjából fontos Cél az üzemi hőmérséklet meghatározása Tü kisebb legyen mint 80 Celsiusfok

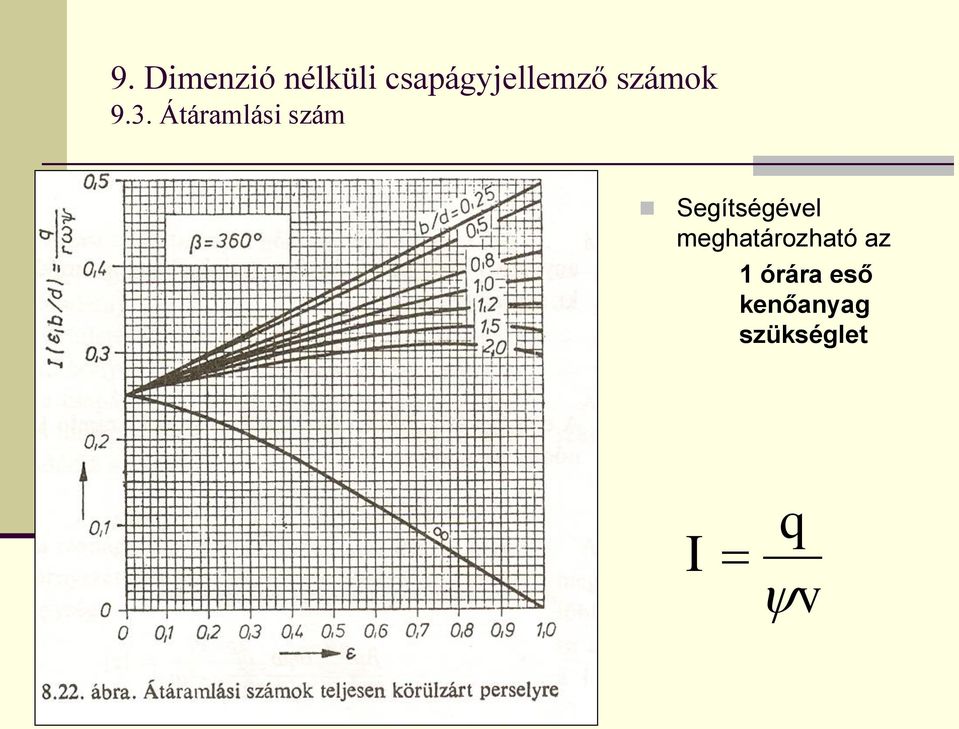

13 9. Dimenzió nélküli csapágyjellemző számok 9.3. Átáramlási szám Segítségével meghatározható az 1 órára eső kenőanyag szükséglet I q v

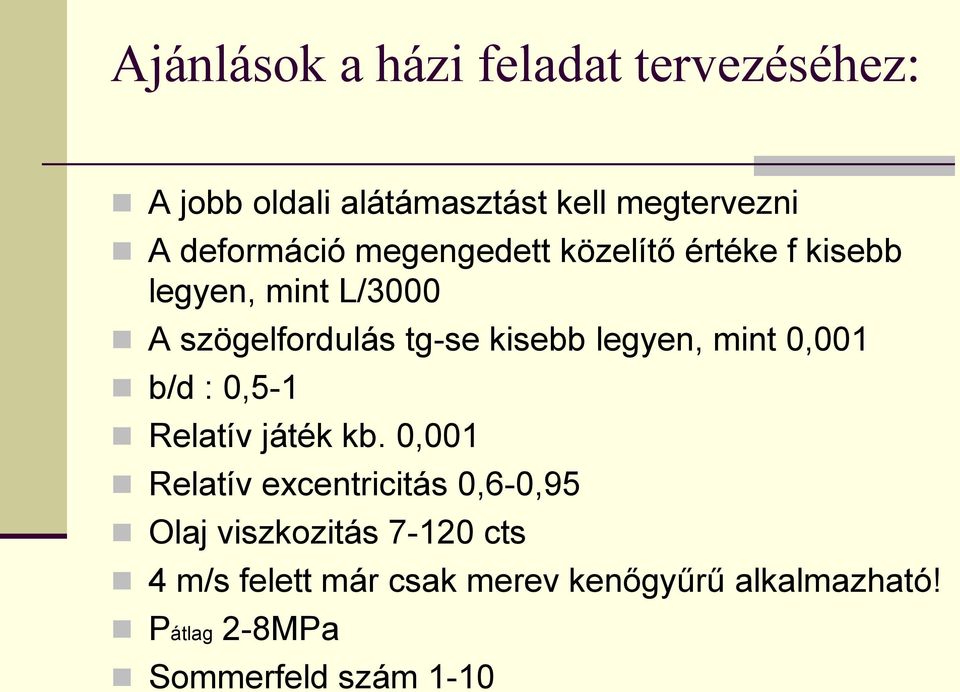

14 Ajánlások a házi feladat tervezéséhez: A jobb oldali alátámasztást kell megtervezni A deformáció megengedett közelítő értéke f kisebb legyen, mint L/3000 A szögelfordulás tg-se kisebb legyen, mint 0,001 b/d : 0,5-1 Relatív játék kb. 0,001 Relatív excentricitás 0,6-0,95 Olaj viszkozitás cts 4 m/s felett már csak merev kenőgyűrű alkalmazható! Pátlag 2-8MPa Sommerfeld szám 1-10

15 Elfordulást gátló rögzítő pecek vagy csavar biztosítja Csapágyház kialakítások munkalécek Síkba munkálás Csavarlyukak hosszúkás furattal A talp központosító tengely is egyben Merevítő borda Szemcsapágy Pajzscsapágy

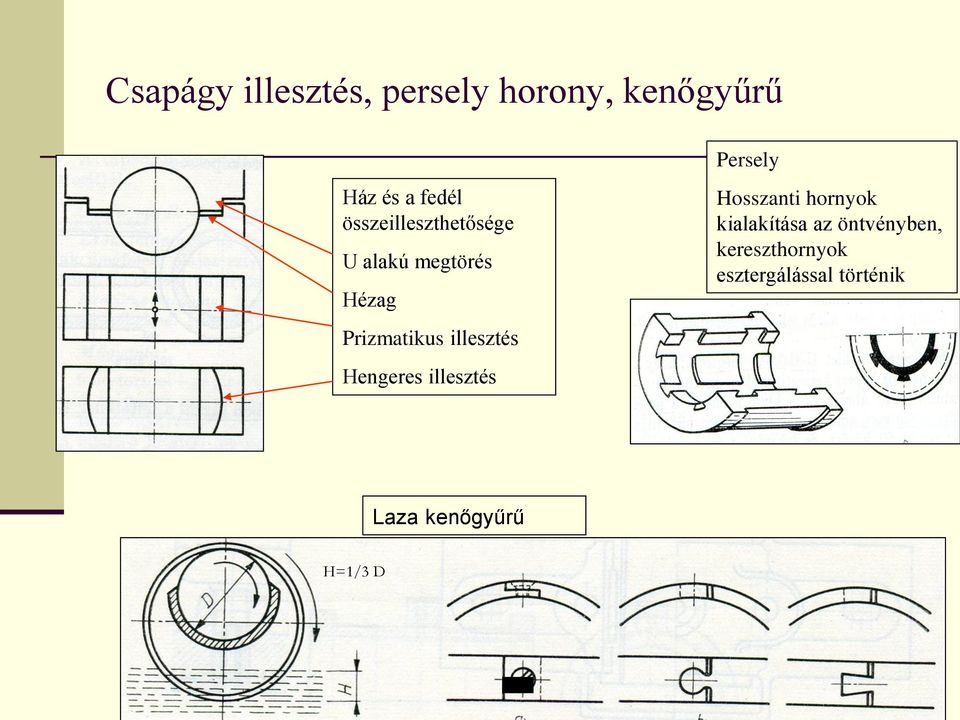

16 Csapágy illesztés, persely horony, kenőgyűrű Ház és a fedél összeilleszthetősége U alakú megtörés Hézag Prizmatikus illesztés Hengeres illesztés Persely Hosszanti hornyok kialakítása az öntvényben, kereszthornyok esztergálással történik Laza kenőgyűrű H=1/3 D

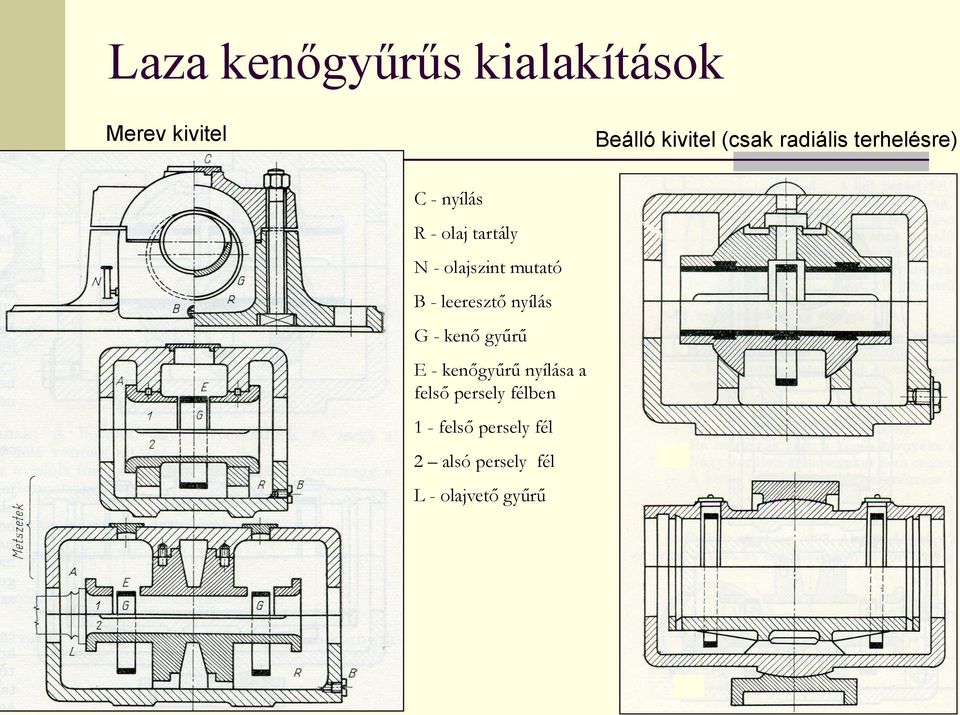

17 Laza kenőgyűrűs kialakítások Merev kivitel Beálló kivitel (csak radiális terhelésre) C - nyílás R - olaj tartály N - olajszint mutató B - leeresztő nyílás G - kenő gyűrű E - kenőgyűrű nyílása a felső persely félben 1 - felső persely fél 2 alsó persely fél L - olajvető gyűrű

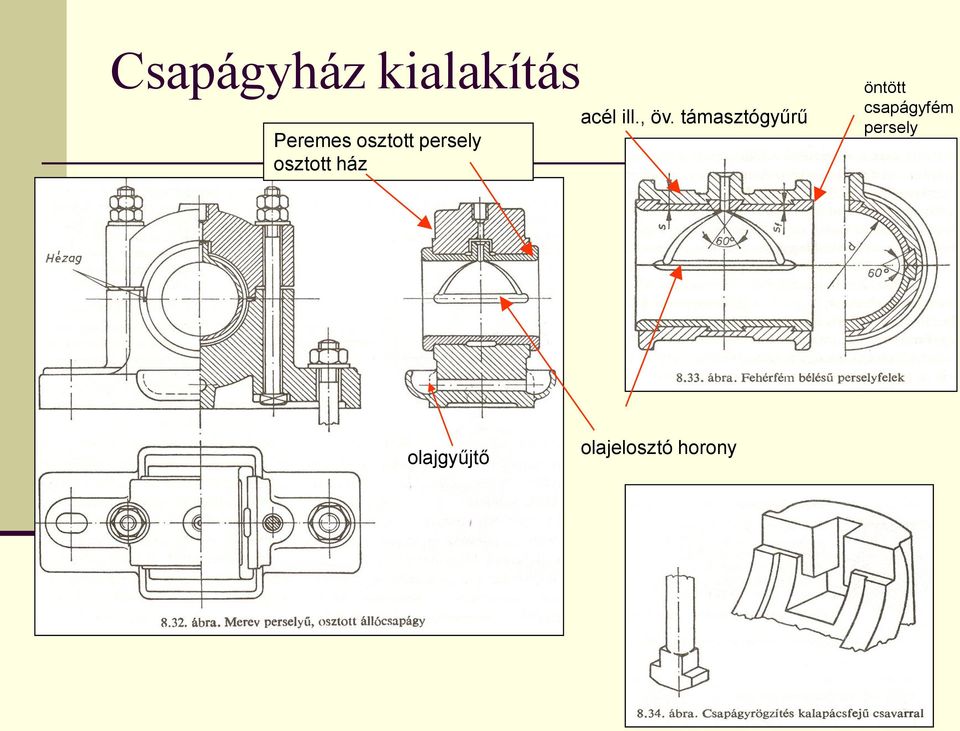

18 Csapágyház kialakítás Peremes osztott persely osztott ház acél ill., öv. támasztógyűrű öntött csapágyfém persely olajgyűjtő olajelosztó horony

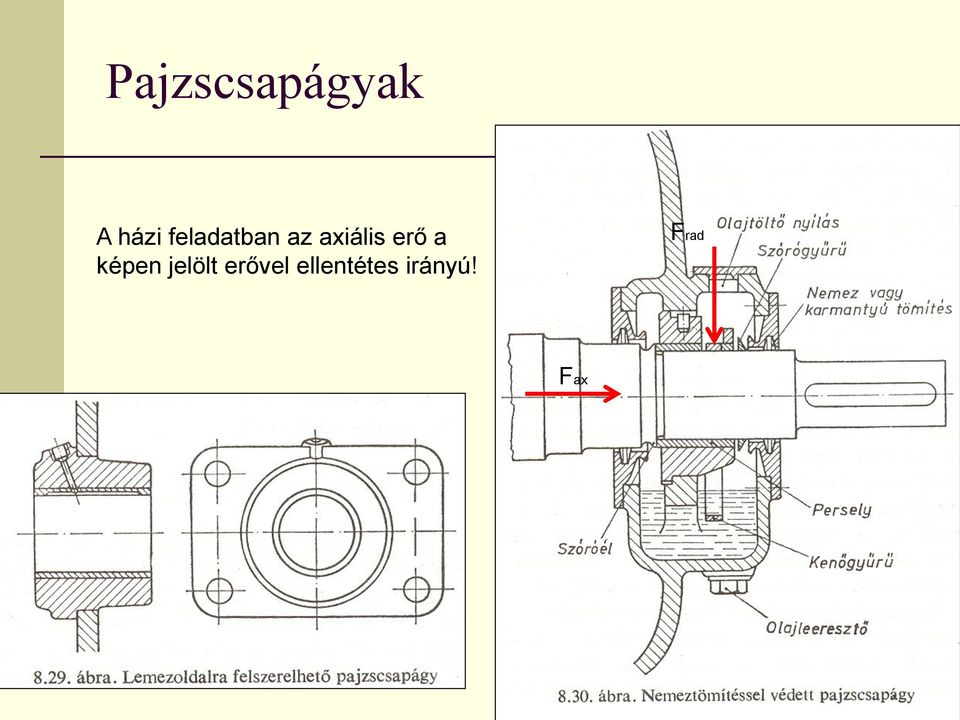

19 Pajzscsapágyak A házi feladatban az axiális erő a képen jelölt erővel ellentétes irányú! Frad Fax

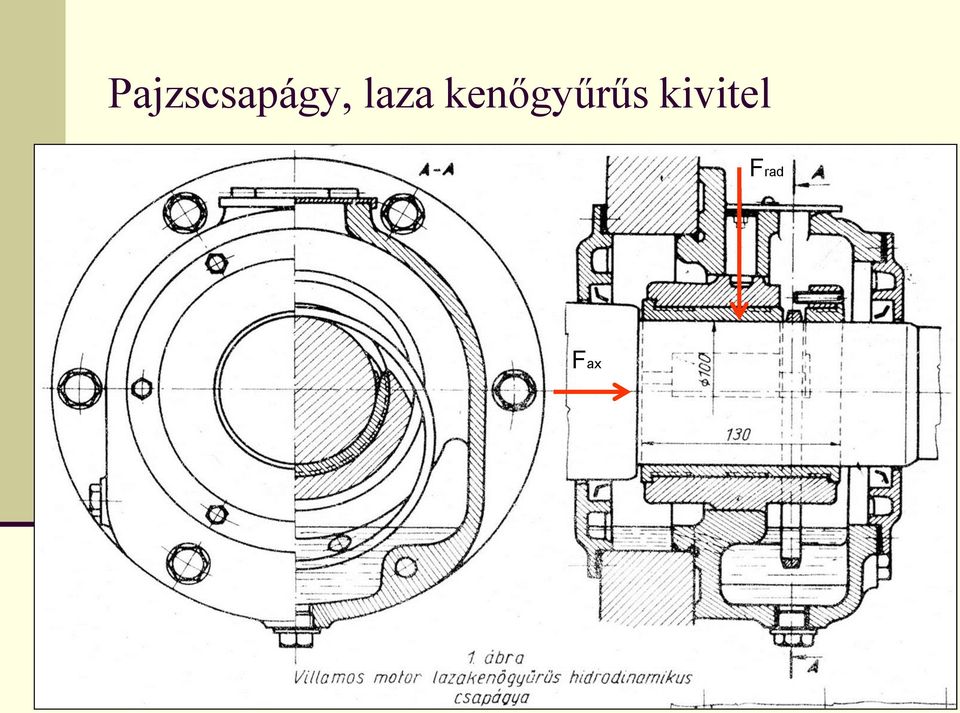

20 Pajzscsapágy, laza kenőgyűrűs kivitel Frad Fax

21 Beálló perselyű csapágy Kenőanyag adagolás Nyitott, osztott ház Olajelosztó horony Öntött osztott persely olajgyűjtő

22 Axiális, radiális terhelés felvételére alkalmas beépítés F rad Tengely Elfordulás elleni biztosítás F ax Persely Osztott perselytest Ház

23 Merev kenőgyűrűs álló csapágyházas kialakítás

24 Persely anyagminőségek Különféle bronzok (a bronzok réz alapú ötvözetek, réztartalom legalább 60% és a fő ötvöző nem cink). Pl.: Cu-Sn, Cu-Pb, Cu-Al (réztartalom 90% körül). Vörösötvözet (Cu-Sn-Zn, réztartalom 90% körül). Sárgaréz (réz alapú ötvözet, réztartalom legalább 50% és a fő ötvöző cink). Fehérfém (Ón alapú ötvözet, 80-90% Sn, a többi Cu, Pb, Sb). Vékony rétegben a persely bélelésére használják, mert kis szilárdságú. Műanyagok: pl. poliamid, teflon (bélésként) Kompozitok

25 Házi feladatok sorszámai Név Neptun k 1. hf. 2.hf K SZ V 3.hf. 1 Ambrús Zoltán Tamás YL55W I. II. III 1.á 2 Andocsi József DD1KE I. II. III 2.á 3 Angyal Szabolcs NTHJ8T I. II. III 3.á 4 Apjok Márton VG6CSW I. II. III 4.á 5 Arleitner Kristóf PA I. II. III 5.á 6 Bajsz György MZ83KT I. II. III 6.á 7 Balázs Máté Tamás HNE5GV I. II. III 7.á 8 Bede György ARSPA I. II. III 8.á 9 Bereczki Balázs Viktor ZX7JA I. II. III 9.á 10 Bójás János XXSJ1X I. II. III 10.á 11 Csaholczi László MS1L5X I. II. III 11.á 12 Czupper Ferenc F0O8CB I. II. III 12.á 13 Daróczi Zoltán EUZOX I. II. III 13.á 14 Debreczeni Gyula Balázs SVLQ1U I. II. III 14.á 15 Dranka Gergő AU5J2L I. II. III 15.á 16 Fehér Olivér FY70CG I. II. III 16.á 17 Forgács Zoltán HVVBG I. II. III 17.á 18 Füves Zoltán G99EWQ I. II. III 18.á 19 Góbor Albin EEGHWL I. II. III 19.á 20 Görbe Gergő JHGM8H I. II. III 20.á Név Neptun k 1. hf. 2.hf K SZ V 3.hf. 21. Hajdu Tamás HNADQT I. II. III 21.á 22. Halász Balázs OQ8T1Z I. II. III 22.á 23. Héberling-Panyi Éva PKFXQJ I. II. III 23.á 24. Hegedűs Máté E0KOPA I. II. III 24.á 25. Holló István VUJO7M I. II. III 25.á 26. Horváth Attila GCL7ZF I. II. III 26.á 27. Horváth Péter ENWIOW I. II. III 27.á 28. Judák Imre EONY0U I. II. III 28.á 29. Karsay Tamás WQD0DP I. II. III 29.á 30. Kiss Bertalan GHT0RE I. II. III 30.á 31. Kiss Péter András YEKV0O I. II. III 31.á 32. Klimasz László F2KGIG I. II. III 32.á 33. Koscsó Viktor WW70JD I. II. III 33.á 34. Kovács Balázs MFJ1AM I. II. III 34.á 35. Kozsdi Zoltán H8HB0E I. II. III 35.á 36. Kreitner Zoltán TM9NZQ I. II. III 36.á 37. Kutos Balázs ZQZJW f 38. Lázár Attila Csaba CDREHT f 39. Leél-Össy Ádám WA06CP f 40. Losonci Kálmán X1YHEM f

26 Házi feladatok sorszámai Név Neptun k 1. hf. 2.hf K SZ V 3.hf. Magát Krisztián SBWAZL Markovits Gábor LWVS1A Menkó Illés I3KHRK Meszes Zoltán H3VMBW Miatta János AJNMU0 Müller Csaba CKSYJX Nagy Attila Péter GS89Z8 Nagy Balázs BYK13L Nagy Gábor BAUF0B Nagy János Zsolt CUV1CN Nagy Róbert DXHATH Nagy Sándor IQQLGI Nyiri Bálint AFSIM3 Őseh - Fejér Zoltán HC9MSY Palcsesz Imre J34AA6 Papp Dávid GQCNSL Pelbárt Péter NNRUQ2 Pelikán Roland LH4ZW0 Petróczy Balázs Boldizsár QGZ8JS Plausin Gergely LTGJUU f f f f f f f f f f f f f f f f f f f f Név Neptun k 1. hf. 2.hf K SZ V 3.hf. Pokol János L8UQY5 Poós Péter UJXO3Q Rábel György IX3EEI Rácz Péter D3GV5T Sebők Hunor AWVZ22 Simkó István G9GG4J Solymosi Dániel C6H85X Somodi István OYISZF Somogyi Gergely CY0U2D Stark Roland ENL5FZ Svorcz Tamás DTY93O Szabó Ádám DJRD6Z Szabó András Zoltán MDAUSF Szakali Ferenc APU8KB Szalai Gábor CJLB69 Szanka Attila Péter II5A4S Szárszói Tamás NVYUAO Szécsi Zsolt László A1X82S Szedlár Zoltán DQ65GP Szigeti László K90CDO f f f f f f f f f f f III II. I. 1.á III II. I. 2.á III II. I. 3.á III II. I. 4.á III II. I. 5.á III II. I. 6.á III II. I. 7.á III II. I. 8.á

27 Házi feladatok sorszámai Név Neptun k 1. hf. 2.hf K SZ V 3.hf. 81. Szoboszlai Ferenc PQ8ZR III II. I. 9.á 82. Szuhai-Csönge László OAGWCH III II. I. 10.á 83. Telek Béla C3L1D III II. I. 11.á 84. Tőzsér Csaba G5MVE III II. I. 12.á 85. Veres Tamás USKEMD III II. I. 13.á 86. Vidák Zoltán János CTANIB III II. I. 14.á 87. Vidéki Dániel U0GN4H III II. I. 15.á 88. Vígh János HBQ7R III II. I. 16.á 89. Weisz Tamás XWSAIN III II. I. 17.á 90. Ziegler Dávid György DW56U III II. I. 18.á 91. Avalos Hunor Manuel DO2WGT I. II. III 19.á 92. Bozó Katalin F4PSNF I. II. III 20.á 93. Farnek Noémi KS3IDI I. II. III 21.á 94. Gindele István B62EF I. II. III 22.á 95. Haász Attila NIB2VD I. II. III 23.á 96. Havasi Péter MIB1Y I. II. III 24.á 97. Homonnai Zoltán JQOBE I. II. III 25.á 98. Kárász Géza A3AAB I. II. III 26.á 99. Kolb Tamás BUXMS I. II. III 27.á 100. Koleszár László EEM5KC I. II. III 28.á Név Neptun k 1. hf. 2.hf K SZ V 3.hf á 101. Litvai Tamás MKF7H8 I. II. III 102. Miklódy István Zsolt M1XUBI I. II. III 30.á 103. Nagy Krisztián RNDPLX I. II. III 31.á 104. Oberfrank Attila A4MSE I. II. III 32.á 104. Pethő Enikő T67FWK I. II. III 33.á 105. Szabó Zoltán Sándor YDC4JA I. II. III 34.á 106. Szatmári-Margitai á László ZC99OK I. II. III 107. Szin Ervin A68L1E I. II. III 36.á 108. Takács László IWIM4C I. II. III 1.f 109. Zsiros Csaba YQ4ZWV I. II. III 2.f 110. Bihari László Tamás E9LCK I. II. III 3.f 111. Erdélyi Miklós Csaba MX1ZOB I. II. III 4.f 112. Gyorgyevics Lóránt f Bálint VJG4R1 I. II. III 113. Keller Péter HCSCZU I. II. III 6.f 114. Nagy János S4BK3W I. II. III 7.f 115. Varga Tibor YVAAIN I. II. III 8.f 116 Furulyás Roland O5W4PG I. II. III 9.f 117 Gerebics Zoltán ZLGD7E I. II. III 10.f 118 Fábián Imre OWKJYN I. II. III 11.f 119 Papp Bence Q6ZVK I. II. III 12.f 120 Csók Bence M4FYSN I. II. III 13.f 121 Dananaj Gábor U9IODH I. II. III 14.f 122 Nagy Gergely GTTNKK I. II. III 15.f

28 1. Házi feladat beadási határidő Határidő: november 8.
