1 a robot akkumulátora: 3,7 V= 200 maó Li-Po QRobot Rend. sz.: Conrad Szaküzlet 1067 Budapest, Teréz krt. 23. Tel: (061) Conrad Vevőszolgálat 1124 Budapest, Jagelló út 30. Tel: (061) Reptesse ezt a szuper-q-robotot okostelefonjával vagy táblagépével a szabad légtérbe, hogy harcoljon a világért. Felhasználói kézikönyv Típus: QROBOT Köszönjük, hogy megvásárolta ezt a robotot! A QRobot robotharcos egy ipod Touch, iphone vagy ipad készülékkel, vagy egy androidos okostelefonnal vagy táblagéppel vezérelhető. Fantasztikus repülési- és harci tapasztalatokhoz juthat általa. Gondoljon azonban arra, hogy bár a QRobot úgy lett kifejlesztve, hogy könnyen és stablilan repüljön a levegőben, egy bizonyos ideig tart, amíg uralja a robot vezérlését; végülis egy repülőeszközről van szó. Olvassa el figyelmesen ezt a felhasználói kézikönyvet; tanácsokat talál benne az indításhoz, a leszálláshoz és a vezérlés finombeállításához. Gyakorolja az indítást és a leszállást kezdetben csak néhány méterrel a talaj fölött, mielőtt megpróbálná a robotot felfelé és lefelé reptetni. Valószínűleg szüksége lesz néhány tartalékalkatrészre, mielőtt még elsajátítaná ezeket az alapvető műveleteket! 2. A QRobot kicsomagolása és tárolása A készülék szabályszerű van becsomagolva a szállítási sérülések elkerülése érdekében. A QRobot egy törékeny készülék. Óvatosan csomagolja ki. Nézze meg, hogy a szállítás tartalmazza-e a következőket: 1) 1 db QRobot 2) 1 db IR-adó 3) 1 db használati útmutató 4) 1 db USB-töltőkábel a QRobot számára 5) 1db USB-töltőkábel az IR-adó számára A csomagolás kartondobozát tegye el a QRobot tárolásához. Figyelem: A robot szakszerűtlen tárolása a szárnyak elhajlását vagy elcsavarodását eredményezheti. Ez lecsökkenti a repülési teljesítményt. 3. A QRobot ismertetése Figyelmeztetés a robot elhelyezésével kapcsolatban Ne használja a robotot se nagyon meleg, se nagyon hideg helyen, se poros, se nedves környezetben. Ne tárolja a robotot szellőzéssel ellátott helyiségben; ne takarja le és ne tartsa padlószőnyegen vagy más hasonló felületen. Ne felejtse el a töltőkábelt levenni a teljes feltöltés befejezése után. Máskülönben leeshet a robot a földre a töltőkábel érintésétől. Ne tegye ki a robotot tűz vagy egyéb hőforrás esetleg szélsőséges behatásának. Biztonsági tudnivalók Bedugáskor és kihúzáskor tartsa erősen a töltődugót, ha fel akarja tölteni a robotot a töltőkábel segítségével. Ha a kábelt húzza a töltődugó helyett, megsérülhet a töltőkábel, és rövidzár vagy áramütés veszélye jöhet létre. Ajánlott üzemi feltételek A robotot mindig csak 5 C és 35 C közötti környezeti hőmérséklet mellett használja. A relatív páratartalom 20% - 80% legyen. Biztonsági előírások Ha a robot lezuhanna, gyorsan kapcsolja felfelé az APP Interface bal alsó részén lévő tápkapcsolót. Ne ragassza le sem a címkét, sem a tájékoztató szöveget a roboton. Ha leragasztja őket, a robot esetleg nem kapja meg az infravörös (IR) jeleket. Ezenkívül a túltöltés miatt esetleg többé már nem tud száguldani. Repülés előtt olvassa el figyelmesen ezt a kézikönyvet. Repülés közben tartsa magától 1-2 méter távolságra a robotot. Repülés közben mindig kísérje szemmel a robotot. Tilos szétszednie vagy módosítania a robotot, mert ezzel kárt okozhat. Tartsa távol a mozgó alkatrészeket az arcától és a kezeitől, mert sérüléseket okozhatnak. Ne engedjen kisgyereket játszani a robottal; a kicsi és mozgó alkatrészek veszélyesek lehetnek a számára. Ne használja többet a robotot, ha eltört vagy megsérült. 1. Műszaki adatok repülési idő: 5-7 perc töltési idő: perc vezérlési távolság: 10 méter 1. főrotorlap 2. ellenőrző-lámpa 3. infravörös jelvevő 4. egyensúlyi kar modul 5. be-/kikapcsoló 6. töltőhüvely 4. Az IR-adó használata Az IR-adó műszaki adatai működési idő: perc töltési idő: perc az adó akkumulátora: 3,7 V Li-Po 60 maó Az első lépések az IR-adóval 1. töltés jelzőfénye 2. töltődugó 3. csatlakozócsap 4. be-/kikapcsoló 5. ellenőrzőlámpa

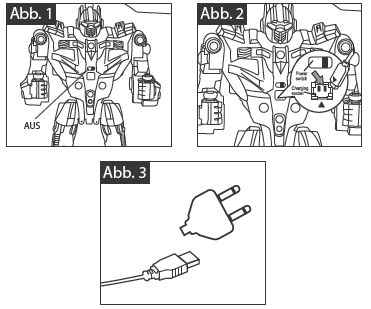

2 Az IR-adó töltése Győződjön meg arról, hogy az IR-adó be-/kikapcsolója ki van kapcsolva (AUS). Dugja be az USB-töltőkábel töltődugóját az IR-adó töltőhüvelyébe. Csatlakoztassa az USB-interfészt: a) az áramot szállító USB-portba, b) egy okostelefon csatlakozóadapterébe (nem része a szálításnak). Majd dugja be ezt az adapterdugót egy hálózati dugaszaljba. Az IR-adó jelzőfényeinek a funkciói Működésjelző fény a fény színe funkció működési mód ellenőrzőlámpa PIROS Dugja be az IR-adót az okostelefon töltés jelzőfénye (USB-kábel) A QRobot"-szoftver megnyitva, az állandóan BE IR-adó és a robot kapcsolatba lép. kisfeszültségű akkumulátor az IRadó számára KI PIROS töltés KI teljesen feltöltve a fény státusza Másodpercenként egyszer felvillan. állandóan BE 6. Akkumulátor-karbantartási adatok A robot és az IR-adó tölthető Li-Po akkumulátorral van ellátva. A Li-Po akkumulátor nem cserélhető. A tölthető akkumulátorokat csak felnőttek vagy legalább 8-éves gyerekek tölthetik fel. Rendszeresen vizsgálja meg az USB-töltőkábelt és az okostelefon-adapterdugót (nem része a szálításnak), hogy nincs-e sérülése a dugónak, a háznak vagy más részének. Sérülés esetén ne használja a készüléket, amíg meg nem javíttatja ki a hibát. A robotot nem szabad az ajánlottól eltérő tápáramellátásra csatlakoztatni. 7. Tanácsok a reptetéshez 1) Töltse le az iconrobot szoftvert. Az ipod/iphone/ipad számára 5. A robot töltése A robotban van egy tölthető Li-Po akkumulátor. A készüléket fel kell tölteni az A robot töltése: Kapcsolja KI a robotot. Figyeljen arra, hogy a roboton lévő piros jelzőfény NE égjen. (1. (ábra) Dugja be az USB-töltőkábel töltődugóját a törzs elülső részén lévő töltőhüvelybe. (1. ábra) Csatlakoztassa az USB-interfészt: a) az áramot szállító USB-portba, b) egy okostelefon csatlakozóadapterébe (nem része a szálításnak). Majd dugja be ezt az adapterdugót egy hálózati dugaszaljba. (1. ábra) Az USB-kábelcsatlakozó töltésjelző fénye töltés közben NEM világít. (1. ábra) Amint a töltésjelző fény kb. 20 perc múlva ismét piros színnel világít, a robot teljesen fel van töltve. Figyelem! a) A hálózatról történő töltés gyorsabb, mint az USB-portról történő. b) Vigyázzon arra, hogy a robotban lévő akkumulátor percig hűljön, mielőtt újra feltöltené. c) Csak az USB-töltőkábelt használja. Ne használjon más USB-töltőkábelt. Keresse meg az iconrobot szoftvert, töltse le és telepítse. Az androidos okostelefonok vagy táblagépek számára

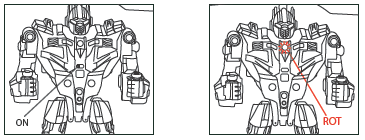

3 Mozdítsa meg könnyedén a szoftver felületén lévő "pillangó"-gombot a robot aktiválása céljából. Az IR-adó jelzőfénye és a robot jelzőfénye folymatosan piros színnel világít. Ez azt jelzi, hogy létrejött a kapcsolat az IR-adó és a robot között. Működtesse a pillangógombot még egyszer a robot reptetéséhez. Megjegyzés: Figyeljen arra, hogy a robot jelzőfénye folyamatosan piros színnel világít. Ha a jelzőfény még mindig másodperces ütemben villog, kapcsolja ki a robotot, majd kapcsolja BE újra. Ha egyáltalán nincs fény, menjen át az 5. pontra; töltse fel a robotot. 3) A robot reptetése első ízben Keresse meg az iconrobot szoftvert, töltse le és telepítse. 2) Hozza kapcsolatba az IR-adót a robottal. indítás Kapcsolja BE a robotot. A piros jelzőfény elkezd másodperces ütemben felvillanni. játékok Dugja be az IR-adót Dugja be az IR-adót Dugja be az IR-adót az ipod Touch, iphone vagy ipad Dugja be az IR-adót az androidos okostelefon vagy táblagép Válassza ki az üzemmódot. Válasszon ki egy üzemmódot a robot vezérlésére, a standard beállítás a kétkezes vezérlés. Tanulja meg a robot feletti uralmat a nyomógombok betanulása által. Nyissa meg az iconrobot szoftvert. Nyissa meg az iconrobot szoftvert.

4 10. Repülési ismeretek 1. a repülés feljegyzése 2. a repülési szám feljegyzése 3. beviteli gomb 4. tüzelőgomb 5. előre- és hátrafelé balra és jobbra 6. beállítógomb 7. finombeállító gomb 8. a repülés gyors leállítása 9. felfelé és lefelé (pillangógomb) magasságvezérlés 8. A robot beállítása 1. Landoltassa a robotot egy adott helyen. Indulás után lebegtesse a robotot stabilan a levegőben. Reptesse a robotot egy adott pontig a jobboldali karnak a jobbra vagy balra mozgatása útján. Tartsa még egyszer a robotot stabilan lebegve a levegőben, amint a robot elérte a célul kitűzött pontot, majd mozgassa lassan lefelé a bekapcsoló gombot a robot stabil leszállításához. 2. A robot lábszárának a finombeállítása A robot lábának az állítása előrefelé. A robot túl gyorsan fut ahhoz, hogy felszálljon. Állítsa egyenesre a robot lábát. Ekkor a robot stabilan repül. Állítsa a robot lábát 5 fokos szögben hátrafelé. Ekkor a robot elég lassan repül. Állítsa a robot lábát 90 fokos szögben hátrafelé. Ekkor a robot nagyon lassan repül. 11. A robot harci funkciója A robotok tudnak harcolni is egymással. Az APP vezérlőfelületén van egy tüzelőgomb. Ha rákattint a tüzelőgombra, a robot sziszegő hangot hallat, és egy tüzelési jelet ad le a másik robotra. Eközben villog a jelzőfény. Repülési üzemmódban a robotnak három élete van a levegőben. A mellén van egy jelzőfény. Az első találatnál ez a jelzőfény lassan villog, és a robot egyszer megfordul. A második találatnál a jelzőfény gyorsan villog, és a robot még egyszer megfordul. A harmadik találatnál a jelzőfény folyamatosan világít; a robot még egyszer megfordul, és lassan alászáll. Már nem lehet Ezután pár másodpercig várnia kell, hogy elindíthassa a robotot, és új életre keltse. üzemmódváltás 9. A robot finombeállítása A robot el van látva egy finombeállító gombbal a kezelőfelületen. Ezzel lehet behangolni a robot repülését, és az összes váratlan elfordulási hajlamot megszüntetni. Ha a robot 0,5 méter és 1 méter között felfelé repül, vagy ha forog, ki kell igazítania a repülési viselkedését a finombeállító gomb segítségével. Nyomja meg a gomb baloldalát, ha a robot jobbra forog. Nyomja meg a jobboldalát, ha a robot balra forog. Megjegyzés: A két robot csak akkor tud harcolni egymással, ha már egymással párhuzamosan repülnek a levegőben. 12. Repülési tanácsok 1. Ha a készülék teljesen fel van töltve, 5-7 perc repülési idővel számolhat. 2. Indításkor ne mozgassa túl gyorsan a be-/kikapcsoló gombot, mert emiatt felborulhat a robot. A baloldali kart könnyedén és állandóan előrefelé tolja, amíg a robot a levegőbe nem emelkedik. Lassan mozgassa a robotot. 3. Leszálláskor adjon a robotnak egy teljesítménylökést közvetlenül a földetérés előtt, hogy lecsökkente a sebességét, és puha leszállást biztosítson neki. 4. A robot vezérlésének a hatótávolsága legfeljebb 10 méter. Figyeljen az esetleges elektromos zavartatásra, amelyet az erős fény vagy közvetlen napsütés okozhat, ami lecsökkentheti a hatótávolságot. 5. Az első repüléskor próbálja meg talajközelben tartani a robotot. Így gyorsan és biztonságosan szállíthatja le a robotot, ha elvesztette a tájékozódását. 6. A repülés után és a feltöltés előtt kapcsolja ki mindig a robotot és az IR-adót. 13. Hibaelhárítás Probléma Lehetséges ok Megoldás

5 Nem nyílik meg a szoftver kezelőfelülete. A robot nem tud repülni. A robot nem repül elég magasra. A robot forog vagy kering. Nincs bedugva az IR-adó. Dugja be az IR-adót az okostelefon A robot nincs BEkapcsolva. A robot nincs aktiválva. Dugja be az IR-adót az okostelefon Húzza ki az IR-adót, majd dugja be ismét. Kapcsolja BE a robotot. Töltse fel az IR-adó akkumulátorát. A robot egy másik okostelefonnal áll Kapcsolja KI a robotot, zárja be a szoftveralkalmazást. Kapcsolja BE a robotot, és nyissa kapcsolatban, vagy az okostelefon van egy másik robottal kapcsolatban. meg újra a szoftver-alkalmazást. A fő rotorlap túl lassan forog. Az akkumulátor nincs teljesen feltöltve. Finombeállítás. Más erős rádióhullámok vagy távvezérlők zavarják az Ön A robot kirepül a vezérlési tartományból. Probléma Lehetséges ok Megoldás Nem működik a robot vezérlése A robot túl gyorsan száll le. Erős szél van. KI van kapcsolva a vezérlés. Erős szél van. Túl gyorsan mozgatta a baloldali kart. Finombeállítás. Tolja magasabbra a baloldali kart a szoftver kezelőfelületén. Ha a robot balra forog, nyomja meg az R finombeállító gombot. Ha a robot jobbra forog, nyomja meg az L finombeállító gombot. Reptesse a robotot zavarmentes környezetben. Reptesse a robotot a vezérlési tartományon belül. Ne reptesse a robotot erősen szeles napokon, mivel ilyenkor korlátozott vagy zavart a vezérlés Kapcsolja BE a vezérlést. Ne reptesse a robotot erősen szeles napokon, mivel ilyenkor korlátozott vagy zavart a vezérlés Leszálláskor mozgassa óvatosan hátrafelé a baloldali kart. Ne felejtsen el egy kis Lásd "A robot finombeállítása" c. fejezetet. lépéssel segít abban, hogy elkerülje a helytelen hulladékeltávolítás által a környezetre és az emberi egészségre háruló káros hatásokat. Ezzel hozzájárul ahhoz, hogy az elektromos és elektronikus készüléke újrahasznosításra kerüljön. A helyi hatóságoknál tájékozódhat arról, hogy hol távolíthatja el készülékét. A KUKASZIMBÓLUM JELENTÉSE Védje környezetét: Ne dobja el elektromos készülékét a háztartási hulladék közé. A már nem használt elektromos készülékét adja le az erre a célra rendszeresített gyűjtőállomáson. Ezzel az egyszerű
