1 MAXIMUS ÖNTÖTTVASTAGOS SZILÁRD TÜZELÉS KAZÁN Üzembe helyezési, kezelési és karbantartási útmutató, jótállási jegy

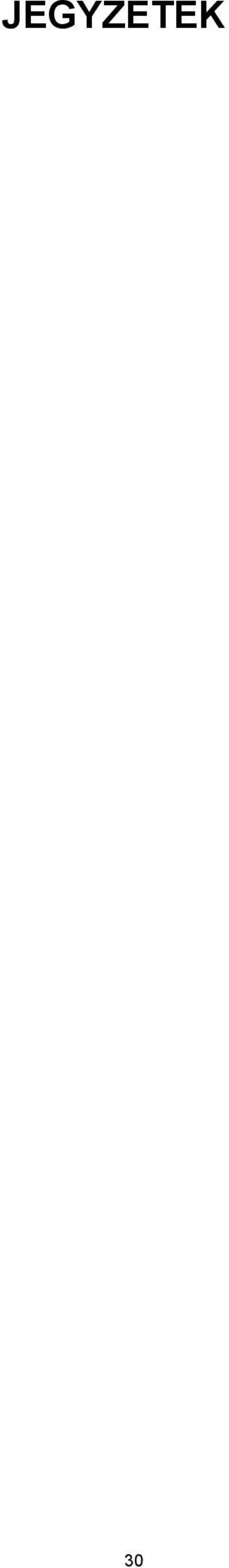

2 JEGYZETEK 30

3 MAXIMUS SZILÁRD TÜZELÉS KAZÁN Tartalomjegyzék 2 Kazán méretei, csomagolás méretei 3 Technikai adatok, Információk a kazán tábláján 4 Bevezetés 5 A készülék, és felhasználók biztonsága, hveszteség 6 Használati Utasítások: Használati utasítások, Kazán Általános funkciók, Ajánlott üzemanyag 7 Irányító és biztonsági szervek 8 Nyílt szellzés hidraulikai Rendszerek 10 A kazán mködésbe helyezése 11 A kazán ellenrzése bekapcsolás eltt 11 A ftrendszer feltöltése és leeresztése 11 Mködtetés és kezelszervek 11 Tz begyújtása 11 A kimeneti vízhmérséklet beállítása 12 Tüzelés 12 Éjszakai ftés üzemmód 12 A szilárd égéstermékek eltávolítása 12 Kondenzvíz és kátrány 13 A kazán kikapcsolása 13 Idszakos kikapcsolás 13 Hosszabb ideig tartó kikapcsolás 13 Fontos információk 13 A kazán tisztítása 14 Kazán javítása 14 Garancia és garanciális feltételek 14 Optimális kéményfeltételek, kéménycsatlakozás paraméterek 15 Üzembehelyezési utasítások : Kazán üzembe helyezés Általános információk 16 Melegítend víz feltételei 16 A kazán elhelyezése 17 Minimális távolságok 17 A szoba elrendezése 18 Üzembehelyezés 18 Kazán leírása 19 Kazán részei 20 Alkatrészek listája 21 Tágulási tartály kapacitása 22 Szállítás és tárolás 22 Nem szakszer javítás kárt okozhat a kazánban, és a hozzá csatlakoztatott készülékekben! 2

4 A kazán méretei : KARBANTARTÁSI SZELVÉNY (1. pld. Tulajdonos példánya) Karbantartást végző szakszerviz tölti ki Karbantartás ideje:... Felülvizsgálat leírása: Megjegyzés: szakszerviz aláírása, bélyegzője KARBANTARTÁSI SZELVÉNY (2. pld. szervizközpont részére visszaküldendő) Kazán csomagolásának méretei : Karbantartás ideje:... Felülvizsgálat leírása: Megjegyzés: szakszerviz aláírása, bélyegzője Megjegyzés: Kérjük tartsa be a csomagoláson feltntetett jelek instrukcióit! 3

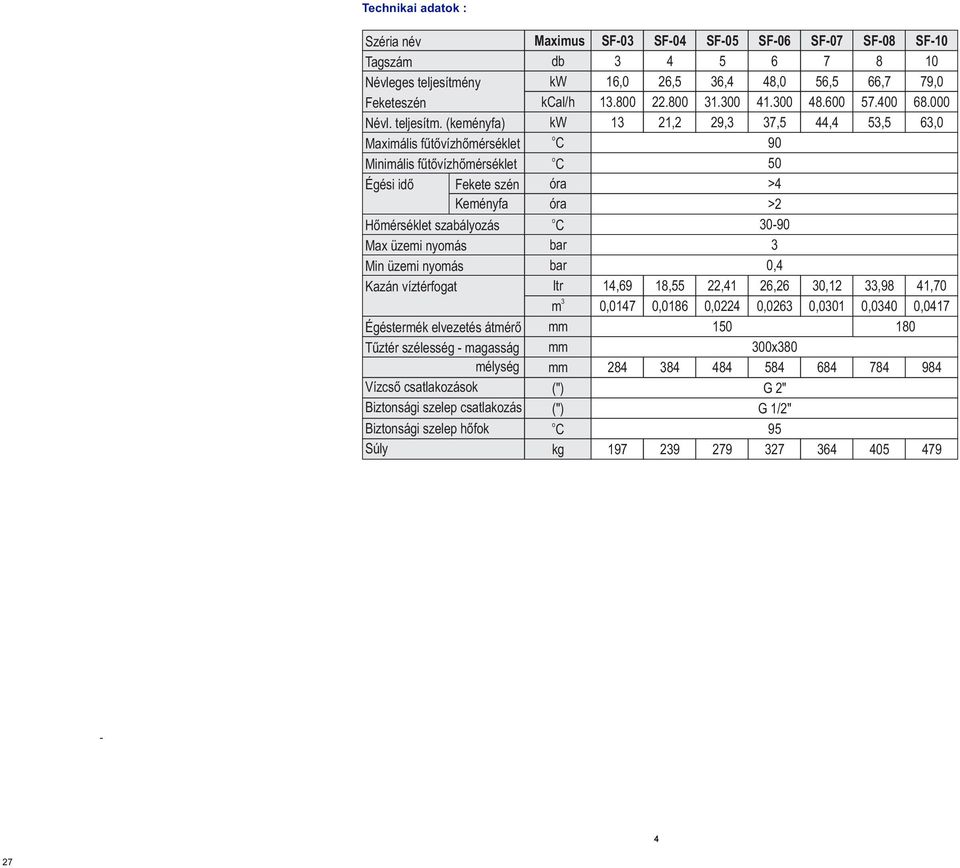

5 Technikai adatok : 4 27

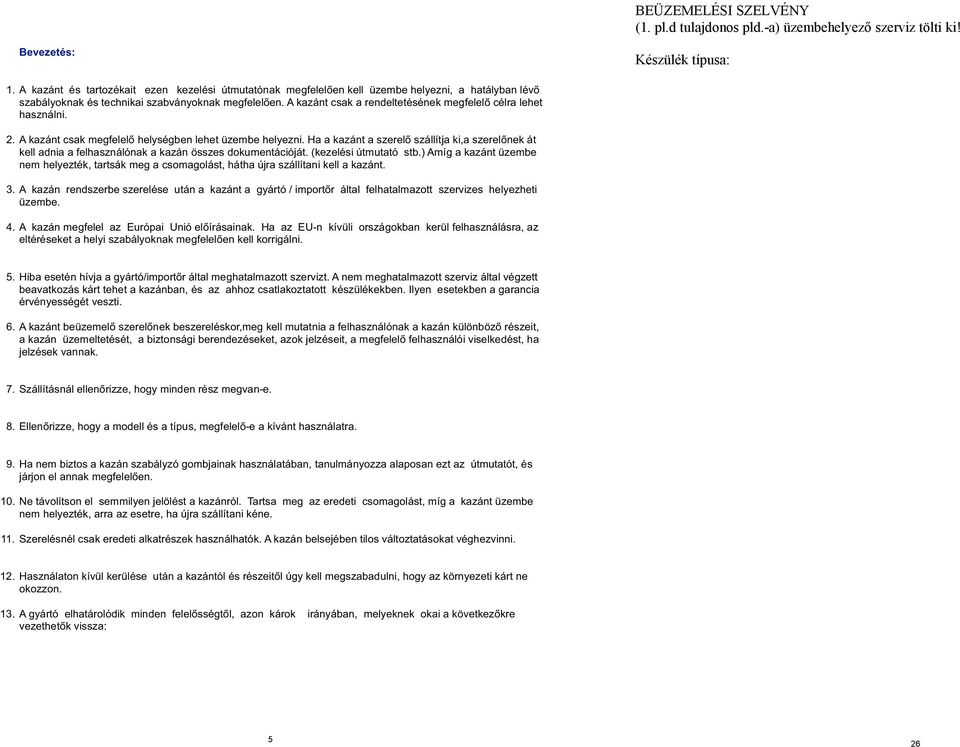

6 BEÜZEMELÉSI SZELVÉNY (1. pl.d tulajdonos pld.-a) üzembehelyező szerviz tölti ki! Bevezetés: 1. A kazánt és tartozékait ezen kezelési útmutatónak megfelelen kell üzembe helyezni, a hatályban lév szabályoknak és technikai szabványoknak megfelelen. A kazánt csak a rendeltetésének megfelel célra lehet használni. 2. A kazánt csak megfelel helységben lehet üzembe helyezni. Ha a kazánt a szerel szállítja ki,a szerelnek át kell adnia a felhasználónak a kazán összes dokumentációját. (kezelési útmutató stb.) Amíg a kazánt üzembe nem helyezték, tartsák meg a csomagolást, hátha újra szállítani kell a kazánt. 3. A kazán rendszerbe szerelése után a kazánt a gyártó / importr által felhatalmazott szervizes helyezheti üzembe. 4. A kazán megfelel az Európai Unió elírásainak. Ha az EU-n kívüli országokban kerül felhasználásra, az eltéréseket a helyi szabályoknak megfelelen kell korrigálni. Készülék típusa:... tagos öntöttvas kazán Készülék gyári száma:... Értékesítési szerv aláírása, bélyegzője:... Értékesítés ideje: Beüzemelő szakszerviz aláírása, bélyegzője:... Beüzemelés ideje: Hiba esetén hívja a gyártó/importr által meghatalmazott szervizt. A nem meghatalmazott szerviz által végzett beavatkozás kárt tehet a kazánban, és az ahhoz csatlakoztatott készülékekben. Ilyen esetekben a garancia érvényességét veszti. 6. A kazánt beüzemel szerelnek beszereléskor,meg kell mutatnia a felhasználónak a kazán különböz részeit, a kazán üzemeltetését, a biztonsági berendezéseket, azok jelzéseit, a megfelel felhasználói viselkedést, ha jelzések vannak. 7. Szállításnál ellenrizze, hogy minden rész megvan-e..8. Ellenrizze, hogy a modell és a típus, megfelel-e a kívánt használatra. 9. Ha nem biztos a kazán szabályzó gombjainak használatában, tanulmányozza alaposan ezt az útmutatót, és járjon el annak megfelelen..10. Ne távolítson el semmilyen jelölést a kazánról. Tartsa meg az eredeti csomagolást, míg a kazánt üzembe nem helyezték, arra az esetre, ha újra szállítani kéne. 11. Szerelésnél csak eredeti alkatrészek használhatók. A kazán belsejében tilos változtatásokat véghezvinni. 12. Használaton kívül kerülése után a kazántól és részeitl úgy kell megszabadulni, hogy az környezeti kárt ne okozzon. 13. A gyártó elhatárolódik minden felelsségtl, azon károk irányában, melyeknek okai a következkre vezethetk vissza: BEÜZEMELÉSI SZELVÉNY (2. pld.) Szervizközpontba visszaküldendő Készülék típusa:... tagos öntöttvas kazán Készülék gyári száma:... Értékesítési szerv aláírása, bélyegzője:... Értékesítés ideje: Beüzemelő szakszerviz aláírása, bélyegzője:... Beüzemelés ideje:

7 A mködtetési és kezelési útmutató utasításaitól történ eltérés; Érvényben lév szabályok és törvények be nem tartása; Üzembehelyezési és mködtetési eljárásoktól történ eltérés; és Országos szervízpartnerek: Megye Helység Név Telefon Telefon Bács-Kiskun Harta Wéber Henrik 06-78/ / Bácsalmás Granyák Péter / Soltvadkert Csapi István 06-78/ / Baranya Komló Balla Pál 06-72/ / Beremend Farkas Termo-ker Kft / / Borsod-Abaúj-Zemplén Ózd Csák Csaba 06-48/ / Cigánd Fodor Bertalan 06-47/ / Miskolc Gravina Kft / / Csongrád Szeged Hőlépcső Kft / / Hódmezővásárhely Kondenz 2007 / Nagy Sándor 06-70/ Győr-Moson-Sopron Fertőszentmiklós T-Gáz Bt / / Hajdú-Bihar Debrecen Ninoszer 06-52/ / Nagyhegyes Iski Tamás 06-20/ Heves Gyöngyössolymos Baranyi Csaba 06-37/ / A garancialevélben meghatározott feltételektl történ eltérés. A gyakorlatban elfordulhatnak olyan helyzetek, melyekben az alábbi elvigyázatossági intézkedéseket kell meghozni : A kazánt mindig el kell zárni, ha gyúlékony gázok vannak jelen ( akár csak átmenetileg is ) azon a helyen, ahonnan a kazán az égéshez a levegt szerzi. ( pl. festés esetén a festékbl is származhatnak ilyen gázok, gázszivárgás esetén, stb.) Ha le kell ereszteni a vizet a kazánból, vagy az egész rendszerbl, a víz ne legyen veszélyesen forró; Ha a kazán hcseréljébl víz szivárog, vagy a hcserélt jég dugaszolja el, ne próbálja beindítani a kazánt mindaddig, míg a normál állapot helyre nem lett állítva; A készülék és a felhasználók biztonsága : A kazán ( és kellékei) megfelel az EN :1999 és kiegészítései követelményeinek, illetve eleget tesz minden rávonatkozó európai szabványnak. Annak érdekében, hogy a készülék rendeltetés szerint használható legyen, további követelményeknek kell eleget tennie. Ezen követelmények a következ szabályzatokban találhatók meg: A fenn említett dokumentumok mellett szükséges betartani a Kezelési útmutató, illetve a gyártó által mellékelt dokumentumok utasításait is. Gyerekek, narkotikumok befolyása alatt álló személyek, stb. ne használják a kazánt. Jász-Nagykun-Szolnok Jászberény Sólyom Ferenc 06-57/ / Szolnok Trans-Gáz Kft / Nógrád Balassagyarmat Babcsán Művek 06-35/ / Hveszteség : Pest Sülysáp Laczkó Tibor 06-29/ / Szabolcs-Szatmár-Bereg Fehérgyarmat Virág Tamás 06-44/ / Fehérgyarmat Orsolyák László 06-30/ Döge Gerebenics Imre 06-30/ Tolna Tamási Beréti Béla 06-74/ / Veszprém Pápa Molnár Zoltán 06-89/ * Pápa-Kéttornyúlak Magvasi Attila 06-89/ / Zala Gázszerviz 94 Zalaegerszeg 06-92/ /

8 Használati utasítások Általános funkciók : Az MAXIMUS kazánok szilárd tüzelés ( solid fuel ) kazánok, melyeket lakóházak, és ipari épületek ftésére terveztek. A szakszer felszerelés mellett, a megfelel kémény, kéménycsatlakozás és megfelel mködtetés egyaránt alapfeltételei a kazán mködésének. Az MAXIMUS kazánokat nyitott rendszerekre tervezték. Zárt rendszerben tilos üzemeltetni. Kényszer- és természetes huzattal mködtethetk, kivéve a 8 és 10 tagú kazánokat, melyek csak kényszerhuzattal mködtethetk. Az MAXIMUS kazánok hét teljesítmény-szériában elérhetk ( a tagok által meghatározott 3, 4, 5, 6, 7, 8, és 10-es szériában), 16-79kW-ig. Az öntöttvas kazántest tagokból tevdik össze, és égéskamraként funkcionál ( beleértve az égési gázok útvonalát is), és víztartályként is ( beleértve a víz útját). Három fajta tagot különböztethetünk meg elüls, hátsó és köztes melyek száma 1-8- ig terjedhet. A megfelel számú tagok csatlakoztatásával, és összeszerelésével elérjük a megfelel méretet ( mind az égéskamra, mind a vízkészlet tekintetében). Az összeszerelt kazántestet fel kell szerelni a megfelel csszekciókkal, és vízcsatlakozókkal. Szintén rendelkezik konzolokkal, melyek a termosztát szenzorját illetve alul a kazán lábát ersítik a talajhoz. Az öntöttvas kazán testéhez fém borítólemezek vannak illesztve bels hszigeteléssel. Annak érdekében, hogy a kazán megfelelen és gazdaságosan mködjön, fontos, hogy a névleges teljesítménye megegyezzen az üzemeltetési hely hveszteségével. Nem elegend teljesítmény készülék választása esetén, nem lesz elegend mérték a ftés. Túl nagy teljesítmény kazán esetén a kazán nem fog maximális teljesítményen futni, és ez kátrányt és kondenzvizet eredményez. JÓTÁLLÁSI IDŐN BELÜL VÉGZETT JAVÍTÁSOK Hibabejelentés ideje:... Bejelentett hiba:... Hiba megszüntetésének ideje:...:: Javítás leírása:... Cserélt alkatrész:... Munkavégzés ideje:... Hibabejelentés ideje:... Bejelentett hiba:... Hiba megszüntetésének ideje:...:: Javítás leírása:... Cserélt alkatrész:... Munkavégzés ideje: szakszerviz aláírása, bélyegzője... szakszerviz aláírása, bélyegzője Ajánlott tüzelanyag : A szilárd tüzelés kazánhoz ajánlott ftanyag a szén, a koksz, és a tzifa. Az optimális szén és kokszdarabkák mérete mm. Az optimális tzifa átmérjének mérete: mm. Hosszúságuk a kazán tagjainak hosszától függ. A tüzelanyagot tárolja száraz helyen. A kazán névleges teljesítményének eléréséhez a tzifa víztartalma nem haladhatja meg a 20%-ot. A becsült ftési idközök a technikai adatokra vonatkozó táblázatban vannak feltüntetve a 4. oldalon. A kazán kézi ftés. Figyelem: A kazán nem fthet semmilyen nem hulladékkal. Hibabejelentés ideje:... Bejelentett hiba:... Hiba megszüntetésének ideje:...:: Javítás leírása:... Cserélt alkatrész:... Munkavégzés ideje: szakszerviz aláírása, bélyegzője 7 24

9 JÓTÁLLÁSI FELTÉTELEK Az Ön által vásárolt készülék üzembehelyezésre kötelezett termék. A jótállás kezdete a beüzemelés napjával kezdődik. A Iktelli Organize Sanayi Bolgesi gyártó a Szatmári Kft. által importált öntvény kazánokra 24 hónap jótállást vállal, a Magyarországon érvényben lévő Ptk évi IV. törvény /A -aiban, valamint a 49/2003 (VII.30) GKM rendelet, valamint a 151/2003 (IX.22) Kormányrendelet szerint, az alábbi feltételek mellett: Az üzembehelyezést kizárólag a Szatmári Kft. Szervizközpontjának szakemberei végezhetik, melyek névsorát megtalálhatja az utolsó oldalon. Amennyiben nem szakszerviz helyezi üzembe a készüléket, a jótállás nem érvényesíthető. Az üzembehelyezés megtörténtének igazolására az Üzembehelyezési lap -ot szakszerviz által kitöltve, aláírásával, bélyegzőjével igazolva vissza kell küldeni a Szatmári Kft. Szervizközpontjába, az alábbi címre: Szatmári Kft. Szervizközpont 5100 Jászberény, Jásztelki út 73. A jótállás érvényesítésénél a tulajdonosnak a jótállás igazolására be kell mutatni a vásárlást igazoló számlát, valamint a jótállási jegyet. Ezek hiányában a garancia nem érvényesíthető. Az eladó a vásárláskor köteles kitölteni a Jótállási jegyen megtalálható és rá vonatkozó bejegyzést. Köteles aláírással, bélyegzővel, dátum kitöltésével igazolni a vásárlás megtörténtét. Ennek elmaradása esetén a garancia nem érvényesíthető, ezért kérjük, okvetlen töltesse ki a forgalmazóval a jótállási jegy ezen bekezdését. A jótállási jegy érvénytelenségét eredményezi valótlan adatok megadása, az adatok átírása, javítása, törlése. Elveszett jótállási jegyet a szakszerviz csak a vásárlást igazoló számla bemutatása esetén, és kizárólag térítés ellenében pótol. Szabályozó- és biztonsági szervek : A szilárd tüzelés kazánok három f szabályozószervvel vannak felszerelve: Egy kémény huzatszabályzóval ( 5. ábra ), melynek segítségével a kémény huzatot lehet szabályozni, pl. elvezetni az égésterméket a kéménybe. A szelep a füstcs nyakánál található, és kézzel szabályozható. Kémény huzat szabályzó Jótállás és szavatosság érvényesítése: A Szatmári Kft. csak akkor vállal jótállást az általa forgalomba hozott készülékekre, ha: a készüléket rendeltetés szerint (a mellékelt kezelési és karbantartási útmutató alapján ) működtették, a jótálláshoz szükséges érvényes dokumentumok rendelkezésre állnak (jótállási jegy, a vásárlást hitelt érdemlően bizonyító számla) A jótállás szempontjából nem tekinthető hibának és a garancia elvesztését jelenti, ha: a hiba szállítás, nem rendeltetésszerű használat, szakszerűtlen kezelés, nem megfelelő beépítés, átalakítás miatt következett be, helytelen tárolás vagy külső behatás következtében a készüléken mechanikai sérülések keletkeztek, vismajor miatt, időjárási tényezőktől, elemi károktól, víznyomás elégtelenségtől vagy egy, a vásárlás után keletkezett ok miatt károsul a készülék, a készülékhez csatlakozó épületgépészeti rendszerből származó káros hatások okozták a meghibásodást ( szennyezettség, vízkőképződés, oxigéndiffúzió, nem megengedett adalék anyagok alkalmazása, stb.) nem gyári alkatrészek kerülnek beszerelésre az üzemben tartó a készülék hibájának észlelése után hiba bejelentését haladéktalanul nem teszi meg szűrő, szükség esetén iszapleválasztó beépítése szükséges a készülék elé, amennyiben nincs beépítve, a készülékre jótállás nem érvényesíthető. A FŰTÉSI RENDSZERT VÍZKÖVESEDÉS ELKERÜLÉSE ÉRDEKÉBEN 8 NK -nál LÁGYABB VÍZZEL KELL FELTÖLTENI! VÍZKÖVESEDÉSRE A GARANCIA NEM ÉRVÉNYESÍTHETŐ! Egy másik huzat szabályzó elem a termo-mechanikai teljesítmény szabályzó (6. ábra), amely az öntöttvas test kimenetén található. Ez érzékeli a melegvíz hmérsékletét, és szabályozza az elsdleges égési levegt a kazán tüzelajtó alatt a hamutál ajtaján található szabályozó lemez kinyitásával és bezárásával. Termosztatikus szabály A Vásárló a garanciális termék kicserélését kérheti, ha a vásárlás napjától számított 3 munkanapon belül a készülék meghibásodik a termék nem javítható, és ezt a szakszerviz jegyzőkönyvvel igazolja, A csere jogosságáról kizárólag a Szatmári Kft. Szerviz mindenkori vezetője dönt, az aktuális jogszabályokat figyelembe véve. Ha a jótállás bármely részében vita keletkezne, úgy a hatályos jogszabályok figyelembe vételével az erre feljogosított minőségvizsgáló szerv szakvéleményét kell kérni. A szakvélemény díjköteles, melyet előre meg kell fizetni a szakvéleményező szerv részére. ÁLTALÁNOS FIGYELMEZTETÉS! 1. Szabályzó gomb 2. Kar tartó 3. Kar 4. Szabályzó test 5. Hat lapfej csavaranya 6. cs A készülék üzembe helyezése előtt az egész rendszert át kell mosni, hogy a szennyeződéseket eltávolítsuk, elkerülve ezzel a készülék esetleges meghibásodását. 8

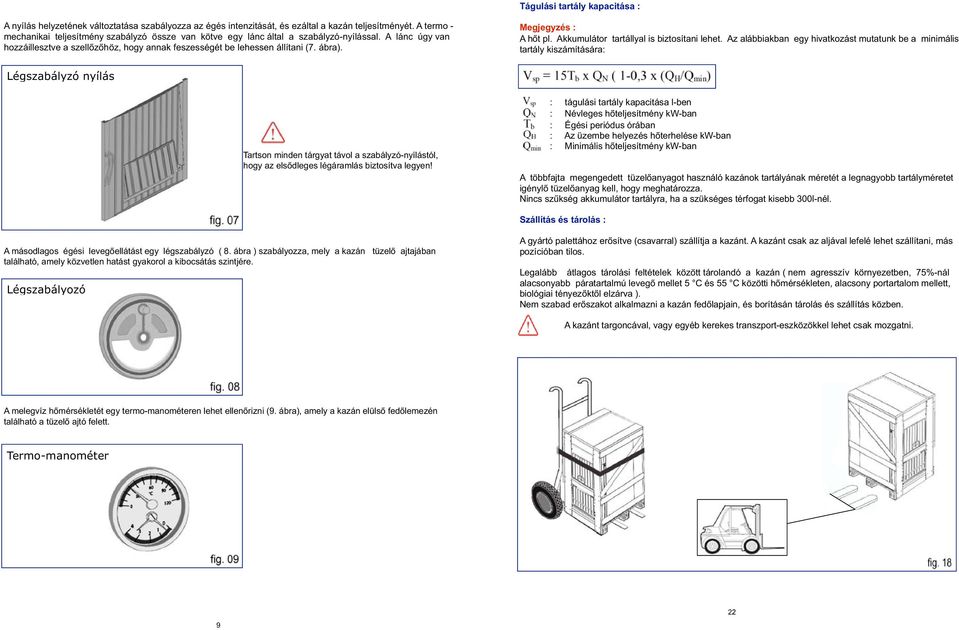

10 Tágulási tartály kapacitása : A nyílás helyzetének változtatása szabályozza az égés intenzitását, és ezáltal a kazán teljesítményét. A termo - mechanikai teljesítmény szabályzó össze van kötve egy lánc által a szabályzó-nyílással. A lánc úgy van hozzáillesztve a szellzhöz, hogy annak feszességét be lehessen állítani (7. ábra). Megjegyzés : A ht pl. Akkumulátor tartállyal is biztosítani lehet. Az alábbiakban egy hivatkozást mutatunk be a minimális tartály kiszámítására: Légszabályzó nyílás Tartson minden tárgyat távol a szabályzó-nyílástól, hogy az elsdleges légáramlás biztosítva legyen! : tágulási tartály kapacitása l-ben : Névleges hteljesítmény kw-ban : Égési periódus órában : Az üzembe helyezés hterhelése kw-ban : Minimális hteljesítmény kw-ban A többfajta megengedett tüzelanyagot használó kazánok tartályának méretét a legnagyobb tartályméretet igényl tüzelanyag kell, hogy meghatározza. Nincs szkség akkumulátor tartályra, ha a szükséges térfogat kisebb 300l-nél. Szállítás és tárolás : A másodlagos égési levegellátást egy légszabályzó ( 8. ábra ) szabályozza, mely a kazán tüzel ajtajában található, amely közvetlen hatást gyakorol a kibocsátás szintjére. Légszabályozó A gyártó palettához ersítve (csavarral) szállítja a kazánt. A kazánt csak az aljával lefelé lehet szállítani, más pozícióban tilos. Legalább átlagos tárolási feltételek között tárolandó a kazán ( nem agresszív környezetben, 75%-nál alacsonyabb páratartalmú leveg mellet 5 C és 55 C közötti hmérsékleten, alacsony portartalom mellett, biológiai tényezktl elzárva ). Nem szabad erszakot alkalmazni a kazán fedlapjain, és borításán tárolás és szállítás közben. A kazánt targoncával, vagy egyéb kerekes transzport-eszközökkel lehet csak mozgatni. A melegvíz hmérsékletét egy termo-manométeren lehet ellenrizni (9. ábra), amely a kazán elüls fedlemezén található a tüzel ajtó felett. Termo-manométer 9 22

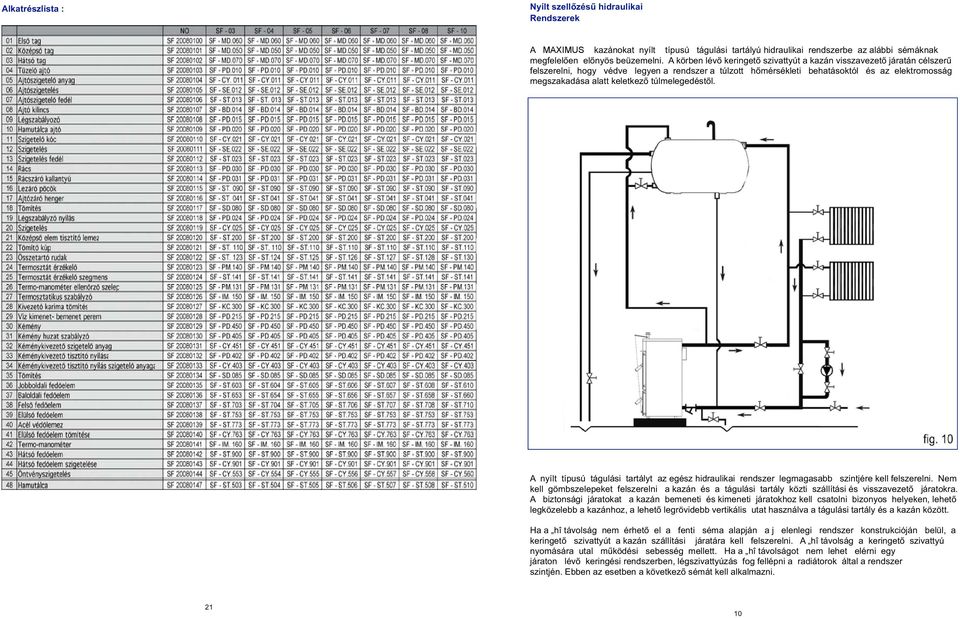

11 Alkatrészlista : Nyílt szellzés hidraulikai Rendszerek A MAXIMUS kazánokat nyílt típusú tágulási tartályú hidraulikai rendszerbe az alábbi sémáknak megfelelen elnyös beüzemelni. A körben lév keringet szivattyút a kazán visszavezet járatán célszer felszerelni, hogy védve legyen a rendszer a túlzott hmérsékleti behatásoktól és az elektromosság megszakadása alatt keletkez túlmelegedéstl. A nyílt típusú tágulási tartályt az egész hidraulikai rendszer legmagasabb szintjére kell felszerelni. Nem kell gömbszelepeket felszerelni a kazán és a tágulási tartály közti szállítási és visszavezet járatokra. A biztonsági járatokat a kazán bemeneti és kimeneti járatokhoz kell csatolni bizonyos helyeken, lehet legközelebb a kazánhoz, a lehet legrövidebb vertikális utat használva a tágulási tartály és a kazán között. Ha a hî távolság nem érhet el a fenti séma alapján a j elenlegi rendszer konstrukcióján belül, a keringet szivattyút a kazán szállítási járatára kell felszerelni. A hî távolság a keringet szivattyú nyomására utal mködési sebesség mellett. Ha a hî távolságot nem lehet elérni egy járaton lév keringési rendszerben, légszivattyúzás fog fellépni a radiátorok által a rendszer szintjén. Ebben az esetben a következ sémát kell alkalmazni

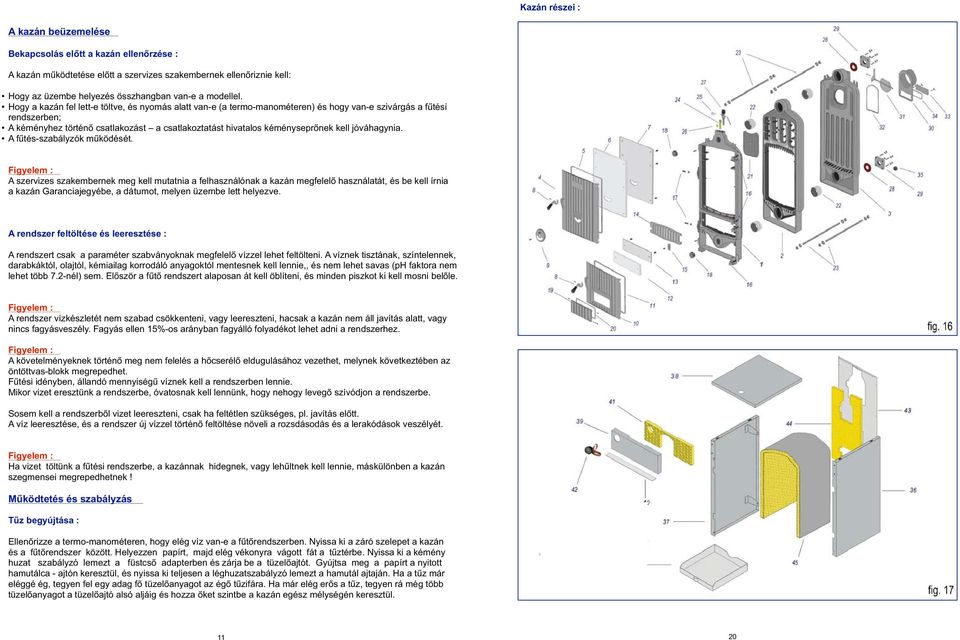

12 Kazán részei : A kazán beüzemelése Bekapcsolás eltt a kazán ellenrzése : A kazán mködtetése eltt a szervizes szakembernek ellenriznie kell: Hogy az üzembe helyezés összhangban van-e a modellel. Hogy a kazán fel lett-e töltve, és nyomás alatt van-e (a termo-manométeren) és hogy van-e szivárgás a ftési rendszerben; A kéményhez történ csatlakozást a csatlakoztatást hivatalos kéményseprnek kell jóváhagynia. A ftés-szabályzók mködését. Figyelem : A szervizes szakembernek meg kell mutatnia a felhasználónak a kazán megfelel használatát, és be kell írnia a kazán Garanciajegyébe, a dátumot, melyen üzembe lett helyezve. A rendszer feltöltése és leeresztése : A rendszert csak a paraméter szabványoknak megfelel vízzel lehet feltölteni. A víznek tisztának, színtelennek, darabkáktól, olajtól, kémiailag korrodáló anyagoktól mentesnek kell lennie,, és nem lehet savas (ph faktora nem lehet több 7.2-nél) sem. Elször a ft rendszert alaposan át kell öblíteni, és minden piszkot ki kell mosni belle. Figyelem : A rendszer vízkészletét nem szabad csökkenteni, vagy leereszteni, hacsak a kazán nem áll javítás alatt, vagy nincs fagyásveszély. Fagyás ellen 15%-os arányban fagyálló folyadékot lehet adni a rendszerhez. Figyelem : A követelményeknek történ meg nem felelés a hcserél eldugulásához vezethet, melynek következtében az öntöttvas-blokk megrepedhet. Ftési idényben, állandó mennyiség víznek kell a rendszerben lennie. Mikor vizet eresztünk a rendszerbe, óvatosnak kell lennünk, hogy nehogy leveg szívódjon a rendszerbe. Sosem kell a rendszerbl vizet leereszteni, csak ha feltétlen szükséges, pl. javítás eltt. A víz leeresztése, és a rendszer új vízzel történ feltöltése növeli a rozsdásodás és a lerakódások veszélyét. Figyelem : Ha vizet töltünk a ftési rendszerbe, a kazánnak hidegnek, vagy lehltnek kell lennie, máskülönben a kazán szegmensei megrepedhetnek! Mködtetés és szabályzás Tz begyújtása : Ellenrizze a termo-manométeren, hogy elég víz van-e a ftrendszerben. Nyissa ki a záró szelepet a kazán és a ftrendszer között. Helyezzen papírt, majd elég vékonyra vágott fát a tztérbe. Nyissa ki a kémény huzat szabályzó lemezt a füstcs adapterben és zárja be a tüzelajtót. Gyújtsa meg a papírt a nyitott hamutálca - ajtón keresztül, és nyissa ki teljesen a léghuzatszabályzó lemezt a hamutál ajtaján. Ha a tz már eléggé ég, tegyen fel egy adag f tüzelanyagot az ég tzifára. Ha már elég ers a tz, tegyen rá még több tüzelanyagot a tüzelajtó alsó aljáig és hozza ket szintbe a kazán egész mélységén keresztül

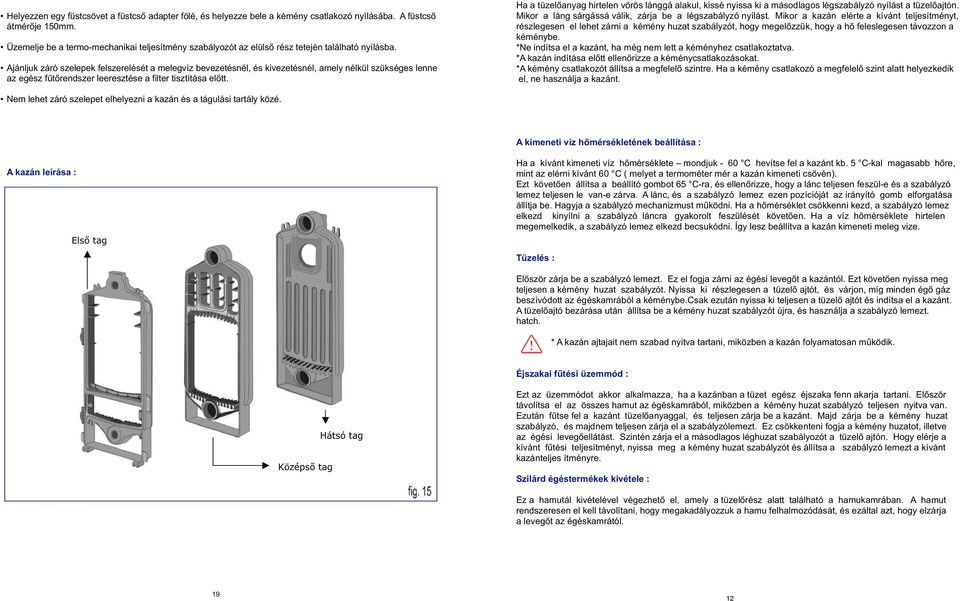

13 Helyezzen egy füstcsövet a füstcs adapter fölé, és helyezze bele a kémény csatlakozó nyílásába. A füstcs átmérje 150mm. Üzemelje be a termo-mechanikai teljesítmény szabályozót az elüls rész tetején található nyílásba. Ajánljuk záró szelepek felszerelését a melegvíz bevezetésnél, és kivezetésnél, amely nélkül szükséges lenne az egész ftrendszer leeresztése a filter tisztítása eltt. Ha a tüzelanyag hirtelen vörös lánggá alakul, kissé nyissa ki a másodlagos légszabályzó nyílást a tüzelajtón. Mikor a láng sárgássá válik, zárja be a légszabályzó nyílást. Mikor a kazán elérte a kívánt teljesítményt, részlegesen el lehet zárni a kémény huzat szabályzót, hogy megelzzük, hogy a h feleslegesen távozzon a kéménybe. *Ne indítsa el a kazánt, ha még nem lett a kéményhez csatlakoztatva. *A kazán indítása eltt ellenrizze a kéménycsatlakozásokat. *A kémény csatlakozót állítsa a megfelel szintre. Ha a kémény csatlakozó a megfelel szint alatt helyezkedik el, ne használja a kazánt. Nem lehet záró szelepet elhelyezni a kazán és a tágulási tartály közé. A kimeneti víz hmérsékletének beállítása : A kazán leírása : Els tag Ha a kívánt kimeneti víz hmérséklete mondjuk - 60 C hevítse fel a kazánt kb. 5 C-kal magasabb hre, mint az elérni kívánt 60 C ( melyet a termométer mér a kazán kimeneti csövén). Ezt követen állítsa a beállító gombot 65 C-ra, és ellenrizze, hogy a lánc teljesen feszül-e és a szabályzó lemez teljesen le van-e zárva. A lánc, és a szabályzó lemez ezen pozícióját az irányító gomb elforgatása állítja be. Hagyja a szabályzó mechanizmust mködni. Ha a hmérséklet csökkenni kezd, a szabályzó lemez elkezd kinyílni a szabályzó láncra gyakorolt feszülését követen. Ha a víz hmérséklete hirtelen megemelkedik, a szabályzó lemez elkezd becsukódni. Így lesz beállítva a kazán kimeneti meleg vize. Tüzelés : Elször zárja be a szabályzó lemezt. Ez el fogja zárni az égési levegt a kazántól. Ezt követen nyissa meg teljesen a kémény huzat szabályzót. Nyissa ki részlegesen a tüzel ajtót, és várjon, míg minden ég gáz beszívódott az égéskamrából a kéménybe.csak ezután nyissa ki teljesen a tüzel ajtót és indítsa el a kazánt. A tüzelajtó bezárása után állítsa be a kémény huzat szabályzót újra, és használja a szabályzó lemezt. hatch. * A kazán ajtajait nem szabad nyitva tartani, miközben a kazán folyamatosan mködik. Éjszakai ftési üzemmód : Középs tag Hátsó tag Ezt az üzemmódot akkor alkalmazza, ha a kazánban a tüzet egész éjszaka fenn akarja tartani. Elször távolítsa el az összes hamut az égéskamrából, miközben a kémény huzat szabályzó teljesen nyitva van. Ezután ftse fel a kazánt tüzelanyaggal, és teljesen zárja be a kazánt. Majd zárja be a kémény huzat szabályzó, és majdnem teljesen zárja el a szabályzólemezt. Ez csökkenteni fogja a kémény huzatot, illetve az égési levegellátást. Szintén zárja el a másodlagos léghuzat szabályozót a tüzel ajtón. Hogy elérje a kívánt ftési teljesítményt, nyissa meg a kémény huzat szabályzót és állítsa a szabályzó lemezt a kívánt kazánteljes ítményre. Szilárd égéstermékek kivétele : Ez a hamutál kivételével végezhet el, amely a tüzelrész alatt található a hamukamrában. A hamut rendszeresen el kell távolítani, hogy megakadályozzuk a hamu felhalmozódását, és ezáltal azt, hogy elzárja a levegt az égéskamrától

14 Kátrány és kondenzvíz termeldése : Ha hideg kazánban gyújt tüzet, víz csapódik ki a falakra, amely lefolyik a hamukamrába. Ez azt a benyomást keltheti, hogy a kazán szivárog. Ez a kicsapódott víz eltnik, miután a hamutál hozzáidomult a kazán bels falaihoz. Ha alacsony vízhmérsékleten üzemelteti a kazánt, általában 65 C alatt, vagy ha nedves tüzelanyagot használ, a víz kicsapódik és lefolyik a kazán falain. Az alacsony hfokú ftés szintén rövidíti a kémény életét. Ezért azt ajánljuk, hogy szerelje fel kazánját pl. egy négy utas kever szeleppel, ami biztosítja, hogy a visszatér víz hmérséklete ne essen 50 C alá. A kazán hasonló feltételek mellett kátrányosodik. (égési leveg hiánya ) A kondenzvíz és a kátrány termeldésének megakadályozása végett azt ajánljuk, hogy a kazánt 65 C-nál magasabb hfokon üzemeltesse, és olyan kazánt válasszon, amely megfelel a kívánt ftési teljesítménynek. A túl nagy kazán hamarabb tönkremegy, mert alacsony hmérsékleten mködtetik. A kazán helységének elrendezése : A ( 14. ábra ) mutatja a minimális távolságokat a kazán helységében, melyek betartása a biztonságos üzemeltetése érdekében kötelezk. A kazánnak mindenképp hozzáférhetnek kell lennie szerelés, tisztítás, tüzelés szempontjából. A kazánnal szembe lév falnak a kazántól való távolságának legalább a kazán hosszúsága+ 500 mm-nek kell lennie. A minimális távolság a kazán oldala és a falak között 800mm. A hátsórész és a falak közti minimális távolság szintén 800 mm, valamint a kéménycsatlakozást is számításba kell venni. A kazán kikapcsolása : Nem ajánljuk a kazán égés folyamatának felgyorsítását. A tüzelanyagnak teljes mértékben magától kell elégnie a helyén. Kikapcsolás rövid idre : Miután kikapcsolta a kazánt, tisztítsa meg, távolítsa el az égéstermékeket, ürítse ki a hamutálat, tisztítsa meg a tüzelajtót, és a hamukamrát, majd zárja be a tüzelajtót és a hamukamra ajtaját. Hosszabb idej kikapcsolás : Mikor hosszabb idre kapcsolja ki a kazánt ( fzési szezon vége ), alaposan ki kell tisztítani, mivel az égéstermékben nedvesség halmozódhat fel, ami rozsdásodást okozhat. Fontos információ : A kazánt csak olyan felntt ember mködtethet, aki tisztában van a mködtetési utasításokkal. Mindig kapcsolja ki a kazánt, ha (akár csak átmenetileg is) gyúlékony vagy robbanó gázok vannak jelen az üzemeltetés helyén, ahonnan az égési levegt kapja a kazán. (pl. festés vagy gázszivárgás esetén, stb.) Tilos a kazánt robbanékony anyaggal begyújtani. Tilos a kazánt túlfteni. A ftési szezon végén a kazánt, a füstcsövet és a füstcs adaptert alaposan meg kell tisztítani. Kenje meg az összes zsanért, a füstgáz szabályzó mechanizmust és a többi mozgó részt. Beüzemelési eljárás : * Ne érjen a vízkapcsolódásokhoz, vagy a füstcshöz, a kazán mködése közben. Helyezze a kazánt nem gyúlékony anyagú felszínre. Üzemelje be a hmérséklet biztonsági szelepet. Figyelje a vízfolyás irányára utaló nyilakat. Kövesse az irányokat. Miután csatlakoztatta a kazánt a ftrendszerhez, csavarozza a vízcsapot és a leereszt csapot a hátsó taghoz

15 A kazán tisztítása : A kazán elhelyezése : Az MAXIMUS kazánok mind lakótérben, mint lakatlan területen ( pl. kazánház, pince, folyosó ) elhelyezhetek. Az üzembe helyezés helyének állandó levegellátással kell rendelkeznie, amely az égéshez szükséges. A leveg nem tartalmazhat halogén hidrokarbonokat, és korrodáló gzöket, illetve nem lehet túl nedves vagy poros. A helység védve kell legyen a fagyástól + 5 C és + 35 C közötti hmérséklettel, melynek relatív nedvességtartalma nem haladhatja meg a 80%-ot. Ha a kazán használatban van,finom szemcséj hamu, illetve korom halmozódik fel a falakon, fleg a hcserél rácsain, és a füstcs nyakán, ami csökkenti a hátadást, és a kazán teljesítményét. A korom mennyisége a tüzelanyag minségétl, és a kazán mködtetési feltételeitl függ. Ha a kazán túlméretezett, vagy valamilyen oknál fogva alacsony hfokon üzemeltették, több korom keletkezik. Ez nem megfelel kémény huzatot is eredményezhet. A kazánt rendszeresen kell tisztítani, legalább havonta egyszer, acél kefével a nyitott kazán ajtón keresztül. Az égéskamra minden falát, és az égési gázok útjait meg kell tisztítani. Ha nagyobb mennyiség kátrány halmozódott fel az égéskamra bels falain, azt le kell kaparni,vagy maximális hmérsékleten le kell égetni kemény fával vagy koksszal. A tzvédelmi elírásoknak megfelelen a kazánt olyan helységben lehet üzembe helyezni : Amelynek padlózata nem gyúlékony anyagból van. Melynek padlózatát nem gyúlékony sznyeggel takarták be, mely a kazán testén 20mm-el túlnyúlik minden oldalon a kazán teljes mélységét beleértve. Ha a kazánt pincében helyezik üzembe, azt ajánljuk, legalább 50mm magas fali dugaszba csatlakoztassák, úgy, hogy a kazán középen helyezkedjen el. A szabványoknak megfelelen legalább 600mm szerelési helyet kell hagyni a kazán eltt. A minimális távolság a kazán háta és a fal között szintén 600mm, és ugyanez vonatkozik a kazán oldalára és a helység oldalfalaira, hogy minden oldalról a kazán hozzáférhet legyen. A tüzelanyagot tilos közvetlen a kazán mellett, vagy a kazánon tartani, legalább 800 mm távolságnak kell lennie közöttük. Minimum 800 mm távolság tartását ajánljuk a kazán és a tüzelanyag között ( 13. Ábra ), vagy tárolja a tüzelanyagot más helységben. * Ne helyezzen gyúlékony anyagot a kazánra vagy a kazán közelébe. Minimális távolságok : A kazán javítása : A kazánt csak a gyártó által meghatalmazott szerel vagy szerviz javíthatja. A felhasználó vagy a tulajdonos csak általános karbantartást végezhet rajta. Figyelem : A kazán szerelésénél csak eredeti, a gyártó által biztosított alkatrészek használhatók. Garancia, és garanciális feltételek : Az MAXIMUS kazánokhoz a Garancialevélben meghatározott garancia, Üzembe helyezési- és Használati utasítás tartozik

16 Üzembehelyezési Utasítások Kazán üzembe helyezése Általános utasítások : A kazánokat csak a gyártó által meghatalmazott szervizesek üzemelhetik be. A követlényeknek megfelel szervizek listája rendelkezésre áll. Ugyanezek a szervizesek végezhetik a garanciális szervizeléseket. A kazánt úgy gyártották, hogy a ft rendszereket 400kPa nyomással lássa el,olyan víz mellett, mely megfelel a támasztott szabvány követelményeinek ( a víz semmi esetre sem lehet savas, ph>7-nek kell lennie, és minimális szénkeménységnek kell lennie). A ft rendszernek olyannak kell lennie, hogy a melegvíz körbe tudjon cirkulálni benne legalább néhány radiátoron keresztül. Végs üzembehelyezés eltt a ftrendszer csöveit többször át kell öblíteni nyomás alatt álló vízzel. Öreg, már használt rendszerek esetén, az öblítést a melegvíz áramlási irányával ellenkez irányban kell elvégezni. Új rendszerek esetén minden radiátort meg kell tisztítani a konzerváló anyagoktól, és nyomás alatt melegvízzel át kell öblíteni ket. Szennyezdés ülepít üzembe helyezését javasoljuk a kazánba tartó áramlatba (pl. a melegvíz visszavezet csövére ). A szennyezdés ülepít a rendszeres idközönkénti ürítést engednie kell, anélkül, hogy sok melegvíz kerülne leszívásra. A szennyezdés ülepít filterrel lehet kombinálni, noha egy filter önmagában nem biztosít megfelel védelmet. Figyelem : A rendszert biztonsági okoknál fogva nyílt tartályhoz kell csatlakoztatni. A biztonsági bemeneti és kimeneti vonalakhoz ne csatlakoztasson szelepeket. A rendszer biztonságának növelés érdekében egy by-pass szelepet kell felszerelni a keringet szivattyúk bemenete és kimenete közé, úgy, ahogy azt az ábra mutatja. A By-Pass szelepet zárva kell tartani, míg a kazán normál üzemmódban mködik. A By-Pass szelepet elektromos problémáknál lehet használni, és ki kell nyitni, ha a rendszer vizének túlmelegítése áll fenn elektromos zárlat, vagy más probléma miatt. A by-pass vezetéknél használt cs átmérjének legalább akkorának kell lennie, mint a vízvezetékek átmérje UPS-t (Power Supply Units) lehet használni az elektromos problémák kiküszöbölése érdekében. Figyelem : Dugulásból ered hibákra nem terjed ki a készülék garanciája. Figyelem : A filtert, és a szennyezdés ülepítt rendszeresen kell ellenrizni, és tisztítani. Ftvíz követelményei : A ftvíz követelményrendszerét az EN szabványok határozzák meg. Ha a vízben a kalcium, és a magnézium koncentrátuma meghaladja az 1.8 mmol/l es értéket, hozzáadott nem-kémiai kezelést lehet alkalmazni, mely gátolja a mésztermeldést (pl. mágneses, vagy elektrosztatikus kezelés). 16
