1 ., 1039 Budapest, Berzsenyi Dániel u Nyíregyháza, Korányi Frigyes u. 175 Mobil: Lukács Roland BEÉPÍTETT TŰZOLTÓ BERENDEZÉS ÉPITÉSI ENGEDÉLY DOKUMENTÁCIÓ A létesítéssel érintett ingatlan: Magvassy Mihály Sportcsarnok 9027 Győr, Kiskút liget új csarnoképület automata oltórendszer építési engedélyhez, sprinkler műszaki leírás A létesítéssel érintett ingatlan: 9027 Győr, Kiskút liget Gépész tervező: FZH Tervező és Szolgáltató Kft Budapest, Karácsony utca 7. Tel.: (361) , Fax: (361) Mobil: (06) fok.zoltan@t-online.hu Sprinkler tervező: Épületgépész, tűzvédelmi rendszer tervező Mérnök Iroda 1039 Budapest, Berzsenyi Dániel u nyíregyháza, Korányi Frigyes u. 175 Mobil: l2.ep.kft@gmail.com SZAKÁG: Tűzvédelem-oltórendszer Sprinkler tervezők: Lukács Roland Gt-15/0664 BM-OKF 292/11/2009 1/10 oldal

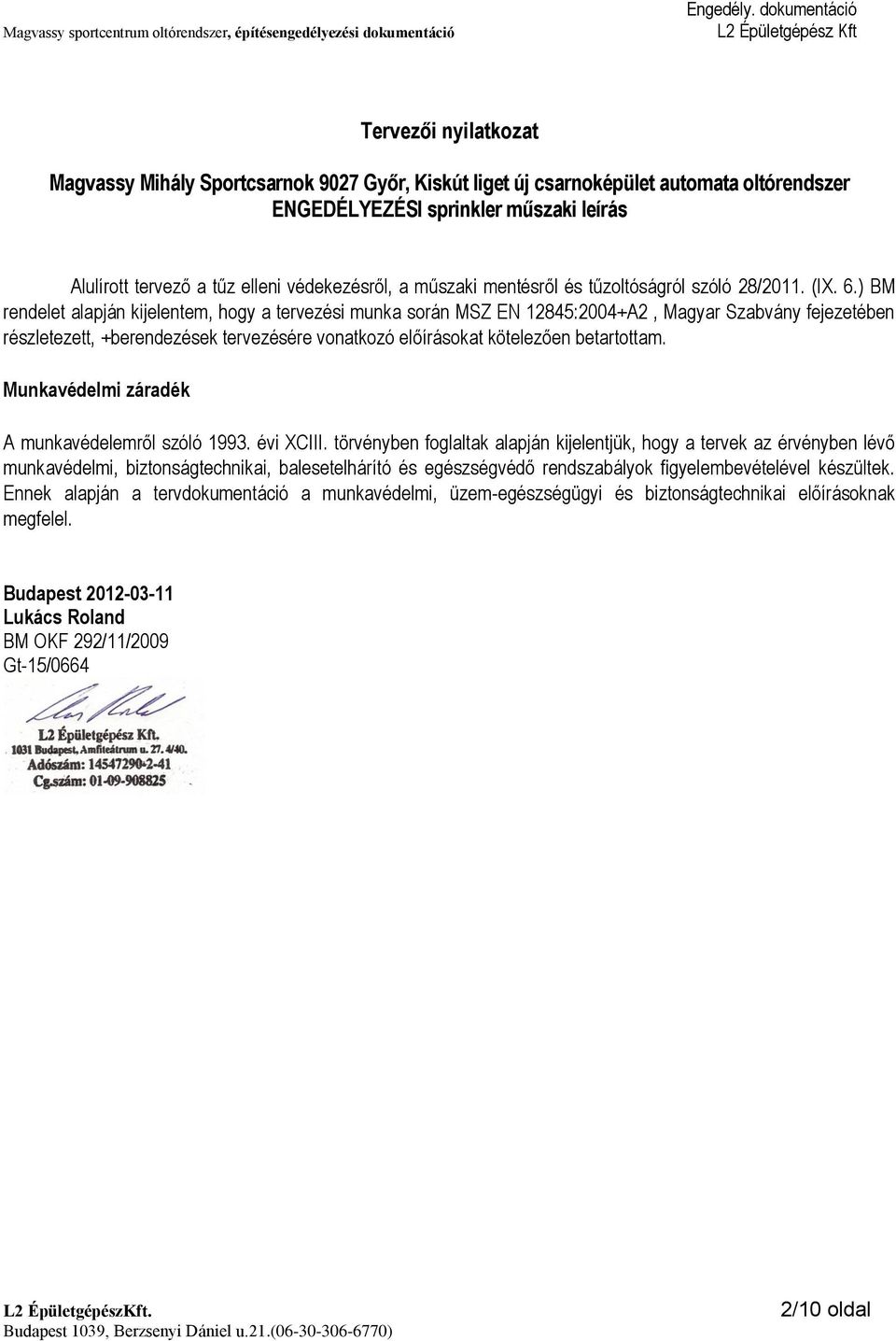

2 Tervezői nyilatkozat Magvassy Mihály Sportcsarnok 9027 Győr, Kiskút liget új csarnoképület automata oltórendszer ENGEDÉLYEZÉSI sprinkler műszaki leírás Alulírott tervező a tűz elleni védekezésről, a műszaki mentésről és tűzoltóságról szóló 28/2011. (IX. 6.) BM rendelet alapján kijelentem, hogy a tervezési munka során MSZ EN 12845:2004+A2, Magyar Szabvány fejezetében részletezett, +berendezések tervezésére vonatkozó előírásokat kötelezően betartottam. Munkavédelmi záradék A munkavédelemről szóló évi XCIII. törvényben foglaltak alapján kijelentjük, hogy a tervek az érvényben lévő munkavédelmi, biztonságtechnikai, balesetelhárító és egészségvédő rendszabályok figyelembevételével készültek. Ennek alapján a tervdokumentáció a munkavédelmi, üzem-egészségügyi és biztonságtechnikai előírásoknak megfelel. Budapest Lukács Roland BM OKF 292/11/2009 Gt-15/0664 2/10 oldal

3 TARTALOMJEGYZÉK 1. ELŐZMÉNYEK... 4 A kidolgozás alapja... 4 A kidolgozás tárgya... 4 A kidolgozás műszaki irányelvek ÁLTALÁNOS ISMERTETÉS... 4 A védett létesitmény sprinkler berendezése... 4 Automata sprinkler rendszerrel védett felületek... 4 Védelemből kihagyott terek... 5 Az épületben a következő oltórendszer létesül TŰZVÉDELMI BESOROLÁS ÉS MÉRETEZÉSI ADATOK SPRINKLER CSŐHÁLÓZAT... 6 Acélcsövek hegesztése... 6 Öblítő és üritő csővezetékek... 7 Csőrendszer... 7 Mechanikai sérülés elleni védelem... 7 Csőtartók, csővezetéki hálózat rögzitése... 7 Csővezetékek korrzió elleni védelme: FELÜLVIZSGÁLAT, TESZTELÉS, ÜZEMBENTARTÁS ÁTJELZÉSEK HIDRAULIKAI SZÁMÍTÁSOK ÉPÍTÉSZETI TEHERBÍRÁSOK SZAKÁGI EGYÜTTMŰKÖDÉS, EGYEZTETÉS MUNKAVÉDELEM TŰZVÉDELEM KÖRNYEZETVÉDELEM /10 oldal

4 1. Előzmények A KIDOLGOZÁS ALAPJA A kidolgozás jelen dokumentációnak tárgya: Magvassy Mihály Sportcsarnok 9027 Győr, Kiskút liget új csarnoképület automata oltórendszer építési engedélyezési dokumentációja.. A KIDOLGOZÁS TÁRGYA A kidolgozás jelen dokumentációnak tárgya: Automata tűzoltó berendezésének engedélyezési dokumentációjának elkészítése. A KIDOLGOZÁS MŰSZAKI IRÁNYELVEK - MSZ EN 12845:2004+A2 (Europe/Hungarian Standard) sprinkler - MSZ-EN 54 Oltórendszerek-tűzjelző közötti riasztási,hibajelek rendszere - 9/2008 (II.22) ÖTM r. sűrített sprinkler kialakítása - Építészeti alaprajz, metszet, helyszínrajz - Megbízói egyeztetések - I fokú hatósággal történő egyeztetések 2 Általános ismertetés Az épület rendeltetése: Sport,multifunkcionális csarnok épület A csarnok küzdőterének maximális magassága:18 m. A küzdőtér mérete:~3550 m2 A küzdőtér körüli kiszolgáló terület:~1520 m2 Az épület vázszerkezete Teherhordó pillérek, oszlopok, keretszerkezetek, tetőfödémek tartószerkezetei acélszelvénnyel kerül kiépítésre. A födém előre gyártott panel elemekből készül. A sprinkler elosztó és ágvezetékeinek rögzítése szempontjából a gerendákhoz, illetve a trapézlemez födémhez történik. Ezekhez a teherhordó szerkezetekhez a vezeték rögzíthető. A sport csarnok funkció mellett nagy befogadó létszámú rendezvények lebonyolítására alkalmas komplexumként is szeretné üzemeltetni a megrendelő, ezért az elsőfokú hatóság automata oltórendszer telepítését teszi szükségessé. A VÉDETT LÉTESITMÉNY SPRINKLER BERENDEZÉSE A létesítmény beépített tűzoltó berendezés és tüzivíz ellátása sprinkler berendezés MSZ EN 12845:2004+A2 (Europe/Hungarian Standard) szabványban, irányelveiben részletezett a sprinkler berendezések tervezésére vonatkozó követelményei és előírásai alapján lett megtervezve. Beépített anyagok és szerelvények az BM OKF követelményeinek megfelelnek és CE minősítéssel ellátottak. A sprinkler berendezés szivattyúi a gépház belső sprinkler rendszer gerincvezetékbe beépített áramláskapcsolók (áramlásérzékelők) riasztási jelet adnak a vízáramlás megindulásakor. Csak ezek a sprinkler fejek indulnak el, amelyek a tűz keletkezésének helye felett vagy annak közvetlen távolságában helyezkednek el. AUTOMATA SPRINKLER RENDSZERREL VÉDETT FELÜLETEK Sprinkler berendezés kiépítése az új épület teljes területére vonatkozik, ami magába foglalja a gyártó területet, irodákat, mellékhelyiségeket. A sprinkler nem tartalmazó helységek az MSZ EN tűz gátló épületszerkezetekkel vannak határolva (minimum T60). Az tűzszakasz határok, amelyek folyamatos nyitottsága szükséges vízfüggöny beépítéssel biztosítjuk. 4/10 oldal

5 VÉDELEMBŐL KIHAGYOTT TEREK A tervezett sprinkler terület az épület egészére kiterjed kivéve: Elektromos helyiség, kazánház, szünetmentes helyiségek, IT. Az EN12845 alapján építészetileg leválasztott terek kihagyhatók a sprinkler védelemből (T60 szerkezet). A pinceszinti vízesblokkok különtűzszakaszban vannak AZ ÉPÜLETBEN A KÖVETKEZŐ OLTÓRENDSZER LÉTESÜL. 1. Nyomás alatt lévő nedves sprinkler rendszer (kiegészítő helységek,irodák, öltözők, ideiglenes tárolók, kiszolgáló mellékhelységek).(nedves riasztószelep) 2. Sűrített sprinkler a tűzszakasz határokon amelyek folyamatos nyitottsága szükséges (büfé utca- küzdőtér között tűzszakasz) 3. SKUM monitor vízágyús védelem küzdőtér területén (deluge szelep). 3. Tűzvédelmi besorolás és méretezési adatok Osztályba sorolás: Az MSZ-EN szerint besorolás szempontjából a következő kockázatú területeket lehet megkülönböztetni. 1. Kiegészítő területek,öltözők,ideiglenes raktározási területek,irodák: Raktározás kialakítása OH3 Esetleges Raktározási max. magasság 4,0m Fajlagos víztérfogatáram 5mm/min Védőfelület Üzemidő Sprinklerenkénti maximális szórásfelület Sprinkler K-factor Kioldási hőmérséklet Minimális kifolyási nyomás 144 m2 60 min 12 m2 K=80,standard 68C Q=5 mm/min x 144m 2 =720 l/min =43,2m 3 /h (60 min)=43,2 m3 2. SKUM monitor vízágyús védelem küzdőtér területén. 0,5 bar 56,6 l/min/head Küzdőtér lefedettsége 2 db FJM-80 monitor Üzemidő 30 min K-factor K=860 Minimális kifolyási nyomás Vízágyúk száma 5,5bar 2000 l/min/monitor 2 db Q=2*2000 l/min =2*120m 3 /h (30 min)=120 m3 Tüzivíz tároló elméleti, minimális hasznos térfogatának számítása: V tartály hasznos=1,2*(v vízágyú+vsprinkler)=1,2*(120+43,2)=1,2*163,2=195,6 m3 Biztonsági tényező 20% Tartály valós hasznos víztérfogat:~203 m3 5/10 oldal

6 Szivattyúk: 1., KSB ETANORM MX gyártmányú típusú szivattyú, elektromos hajtással. Vízszállítás: Q=156 m3/h, H=8,5m (p=8,5 bar). Elektromos szivattyú:100kw elektromos betápvezetékről. 1., KSB ETANORM MX gyártmányú típusú diesel szivattyú. Vízszállítás: Q=156 m3/h, H=8,5m (p=8,5 bar). 3., KSB gyártmányú MOVICHROM N15/9 típusú nyomásfenntartó szivattyú. Vízszállítás: 1m3/óra, 10 bar, 1,1kW teljesítmény. Az szivattyúk rendelkeznek a BM OKF, által kiadott forgalmazási engedéllyel rendelkeznek. A szivattyúteljesítmény rendszeres ellenőrzése lehetséges egy DN150 méretű próbavezeték bekerülő mérőperemes áramlásmérőn keresztül, amely a szivattyúgépházban kerül elhelyezésre. A rendszer állandó készenléti nyomását nyomástartó szivattyú biztosítja, a szivattyú vezérlését a sprinkler rendszerbe épített nyomáskapcsoló végzi. A központ az épületen belül kerül leválasztásra. A központban kerülnek elhelyezésre a szükséges riasztószelepek és szerelvényeik. A helységek minimális hőmérsékletét elektromos radiátorokkal biztosítjuk. 8. Sprinkler csőhálózat Használt csőkötések A sprinkler csőrendszerénél VICTUALIC vagy TYCO hornyos (groovlock), peremes, ISO menetes elemek, vagy ISO 7-1 szerinti hegesztett csőkötések vannak. A vezérlőszelep irányában lévő csővezeték acélból vagy rézből készüljön, /lásd / vagy egyéb anyagból, amely a rendszer használata helyen érvényes specifikációnak megfelel. Ha az acélcsövek átmérője azonos, vagy kisebb, mint 170 mm (DN150) és csavarmenetes vagy hornyolt vagy egyéb módon megmunkált kivitelű, a legkisebb falvastagság eleget kell, hogy tegyen az ISO 65 NM (DIN2448) előírásainak. Nagyobb átmérőknél meg kell, hogy feleljen az IS0 65 L2 (DIN448) követelményeinek. Rézcsövek meg kell, hogy feleljenek az EN 1057 előírásainak. MEGJEGYZÉS: száraz, váltakozó vagy elővezérelt berendezésekhez horganyzott acélcsöveket kell előnyben részesíteni az ág, gerinc vezetékeknél. Menetes kötések esetén kúpos meneteket kell alkalmazni, azok tömítéséhez szálkás kendert kell használni. DN50-2 vagy kisebb méretű csöveket menetes kötésekkel kell szerelni. A 2 méret felett tokos, hegesztett csőkötő kuplungos illetve karimás kötések lesznek. ACÉLCSÖVEK HEGESZTÉSE 50 mm-nél kisebb átmérőjű csöveket és tartozékokat nem: szabad az alkalmazás helyén hegeszteni, kivéve, ha a felszerelést végző önműködő hegesztőgéppel dolgozik. Soha sem szabad hegesztést, lángvágást, forrasztást vagy egyéb meleg-munkát a helyszínen végezni. Sprinklerek csőhálózatának hegesztését az alábbiak szerint kell elvégezni: valamennyi csatlakozást folyamatosan kell hegeszteni; a hegesztővarrat belső része nem érintkezhet áramló vízzel; a csővezetékről el kell távolítani a sorját és a salakot. A hegesztést végző az EN nek megfelelő képesítéssel kell, hogy rendelkezzék. Hegesztési tevékenységet csak megfelelő szakirányú képesítéssel rendelkező szakember végezhet a munkavédelmi és biztonságtechnikai szabályok szigorú betartásával. A csőmegfogások OKF engedélyes TBSP cég termékei, melyek megfelelnek a,en12845, előírt követelményeknek. A jellemző kialakításokat a tervdokumentáció tartalmazza. Sprinkler szórófejek jellemzői: / gyártm. TBSP/Grinell (BM OKF engedélyes) Fajta Gyártó Típus Kioldási. hőmérséklet. normál függő,álló TYCO TY-B TY3251 méret (coll/ névleges méret) 68 C K 6/10 oldal

7 Az oltóberendezés üzemeltetésére a szerelési munkákat követően kezelési utasítást kell készíteni és karbantartási szerződést kell kötni. A berendezés kezelését csak szakképzett, a berendezés működéséről kioktatott személyek végezhetik. ÖBLÍTŐ ÉS ÜRITŐ CSŐVEZETÉKEK A sprinkler berendezés csővezeték hálózata úgy van kiépítve, hogy a felügyelő riasztószelepek felé leüríthető legyen. Így a teljes csőhálózat öblítése lehetséges. Az elosztóvezetékek végpontján öblitöcsatlákozások vannak. Az öblítő csatlakozások a sprinkler berendezés készenléti állapotában oldható elemmel kerülnek lezárásra. A DN65-nél nagyobb névleges átmérőjű vezetékek öblítő csatlakozásait azok alsó részében excentrikusan kell kialakítani. Az összes öblítő és ürítő szelepek azonosító feliratozással kell ellátni. Használt szelepek névleges nyomása PN16. HHS rendszereknél EN12845Vds alapján ürítő csonkmérete 2, földtől mért távolság:~3,0 m CSŐRENDSZER Csővezeték rendszer fekete, illetve horganyzott DIN2448, DIN2452 szerint csövekből készül. Nedves csővezeték hálózat anyaga: - DN25 33,7x3,25mm 3,13kg/m - DN40 48,3x3,25mm 5,15kg/m - DN50 60,3x3,65mm 7,55kg/m - DN65 76,1x2,9mm 9,16kg/m - DN80 88,9x3,2mm 12,15kg/m - DN ,3x3,6mm 18,9kg/m - DN ,3x4,5mm 36,93kg/m - DN ,1x5,9mm 64,73kg/m MECHANIKAI SÉRÜLÉS ELLENI VÉDELEM Alközpontokat védőráccsal kerítjük el. CSŐTARTÓK, CSŐVEZETÉKI HÁLÓZAT RÖGZITÉSE A csőmegfogások FM,UL, OKF engedélyes termékek, melyek kiválasztásánál figyelembe kell venni a EN12845 előírásait. A sprinkler berendezés csőhálózatának felfüggesztése szempontjából lényeges tartószerkezet főtartókból és fióktartókból áll, mely trapézlemezzel burkolt. A sprinkler alapvezeték hálózat rögzítése a tartószerkezet pillérein és a födém szerkezeteken történik. A csőtartókat érvényben lévő szabványok szerinti határfeszültségre méreteztük, azok anyagának +20 o +200 o C hőmérséklet hatását figyelembe vettük. A csőtartók a csővezeték felerősítésén kívül egyéb berendezések rögzítésére nem használhatók. A sprinkler csőágra csatlakozó 1m-nél hosszabb függőleges csőelem csőtartóval ellátott. Elosztócsövek vagy elosztóvezetékek esetében alkalmas számú fix rögzítési pontot kell figyelembe venni (minimum 30 m-enként fix megfogás szükséges), számítva a tengelyirányú erők hatására. A csőtartó egyetlen összetevője sem lehet gyúlékony anyagból. Nem szabad semmilyen szeget alkalmazni. Műanyag tiplik használata nem engedélyezett! Csővezetékek tartó és függesztő szerkezetei a következő szabály figyelembevételével vannak elhelyezve: DN32 alatti csővezetéket max 3, 6 m-ként, DN32 feletti csővezetéket max 4, 6m-ként, Álló sprinkler és csőfüggesztő elem közötti távolság min 89 mm, A sprinkler csőág utolsó sprinklere és felfüggesztő elem közötti távolság: - DN25 csővezeték esetén 0,9m max, - DN40 és nagyobb csővezeték esetén 1,5m max DN100 alatti csővezeték felerősítésénél M10 átmérőjű felfüggesztő elemeket kell használni A csőtartók a sprinkler csővezeték felerősítésén kívül más célra nem használhatók, Minden alátámasztó szerkezetnek a vízzel töltött cső terhelését kell elbírni plusz 114kg. A csőtartó rendszert nem kell földrengés biztosra méretezni. 7/10 oldal

8 Csővezetékek födémterhelése méter csövenként: CSŐVEZETÉKEK KORRZIÓ ELLENI VÉDELME: Minőségi fekete acélcső esetén: 2*szeri alap, egyszeri fedőmázolás (30-50 цm). Horganyzott acélcsöveket, rozsdamentes csöveket nem kell lefesteni. 10. Felülvizsgálat, tesztelés, üzembentartás Sprinkler berendezés belső tisztaságát beépítés előtt ellenőrizni kell, szükség esetén a csővezetéket ki lett tisztítani és a szerelés befejezése után alaposan kiöblíteni. A csőhálózat a szerelés befejezése után nyomáspróbázni kell. A nyomáspróba időtartama 24h, a próbanyomás értéke 15bar túlnyomás. A nyomáspróba során sehol sem léphet fel szivárgás. Az eredményeket jegyzőkönyvben rögzíteni kell. A csőhálózat rendszer szükséges nyomása a főszeleptől 8 bar. A méretezésnél figyelembe vettük a minimális kifolyási nyomást, a geodetikus magasságot, illetve a csőhálózat hidraulikai ellenállását. 11. Átjelzések Az /EN12845/MSZ9781/2 2.8.pontja szerint a sprinkler berendezés működésképtelenségét okozó valamennyi hibáról vagy üzemzavarról átjelzést kell biztosítani. Ezek a jelzések a következők: az tolózárak állapotjelzése összevont vízmotoros gong elzáró-szerelvényének állapotjelzése - összevont riasztószelepek, működés megindulásnak jelzése-oltási szakaszonként alközpont hőmérséklet, összevont Az átjelzéseket illesztjük az épület tervezett tűzjelző berendezésének rendszeréhez. A csatlakozások, midig az alközpontok mellett kialakított hurokponthoz történik. Győr-Magvassy riasztási,hibajel lista(sprinkler) 01 SPRINKLER SZIVATTYÚ KÖZPONT, (HUROKPONTJÁNAK JELEI) jelölés HIBAJELEK Helye Alapállapot Jeladás J1 Riasztás próbacsap,tolózárak osztón,tolózárak teszt vezetéken, tolózár szivattyú nyomócsonkján, tolózár vízbetáp vezetéken Sprinkler központ J2 Sprinkler tartály alsó-felső vízszint jelző Sprinkler központ csap nyitva/ball valve opened nincs jel/no Zárás esetén Vízszint emelkedés,esés 8/10 oldal

9 esetén J3 J4 J5 J5 R2 R1 R2 helységtermosztát (fagyveszély esetére) helység elárasztás érzékelő SZ01 Elektromos sprinkler szivattyú kapcs szekrény gyűjtött hibajel SZ02 Diesel sprinkler szivattyúnormál állapottól való elállítás érzékelő Gépház sprinkler védelme, áramlás kapcsoló Riasztószelepek NRSZ01 Riasztószelepek NRSZ02 sprinkler alközpont sprinkler alközpont nincs nincs sprinkler gépház. sprinkler szivattyú kapcsolószekrény nincs jel sprinkler gépház. sprinkler szivattyú kapcsolószekrény nincs jel sprinkler GÉPHÁZ sprinkler védelme sprinkler központ NRSZ01 riasztó szelep sprinkler központ NRSZ02 riasztó szelep nincs nincs nincs jel/no jel/no jel/no jel/no jel/no 5C alatt/under 5 C elárasztás esetén Feszültség ingadozás kiesés, kapcsoló kézi ill.0 állásban Feszültség ingadozás kiesés, kapcsoló kézi ill.0 állásban nyomásesést követően/after lost presure nyomásesést követően/after lost presure nyomásesést követően/after lost presure 12. Hidraulikai számítások A rendszer csővezetékeinek számítása az EN12845 alapján előírt hidraulikai számítás alapelveit követő FIRE ACAD számítógépes program felhasználásával történt. Számításnál a szekció hidraulikai szempontból legkedvezőtlenebb zóna viszonyait vettük figyelembe. Az kockázati osztály esetén a felület-intenzitás formulát, raktári felületek feldolgozásánál viszont sprinkler mennyiség minimális nyomás formulát használtuk fel. A rendszer előméretezése NFPA13/EN12845 figyelembevételével történt. 13. Építészeti teherbírások A normál szerkezet teherbírása mellett még a vízzel töltött sprinkler berendezés terhelését is elbírja. A sprinkler berendezés csőhálózatának felfüggesztése a tartószerkezeti főtartókra és fióktartókra történik. A sprinkler alapvezeték hálózat rögzítése a tartószerkezet pillérein történik. Tűzvédelmi berendezések: Tűzcsapok, tűzjelzők porral oltó berendezések előtt polc kialakítása, anyagok tárolása TILOS! Sprinkler gépházban, alközpontokban raktározni tilos! 14. Szakági együttműködés, egyeztetés Az összes szakági kivitelezési munkát a sprinkler berendezés kiviteli terv alkotójával egyeztetni kell az esetleges szakági összeütközések elkerülése végett. A sprinkler berendezés tervezése a szabvány előírásai alapján történt. Az esetleges változás esetén megfelelő emlékeztetőt vagy jegyzőkönyvet kizárólag a EN12845 előírásai figyelembevételével szabad elkészíteni. A teljes dokumentáció a kivitelezés elkezdése előtt a magyar elsőfokú hatóság jóváhagyja. 15. Munkavédelem A kivitelezés során olyan munkafolyamatot nem szabad végezni, nem szabad olyan technológiát választani, amely a személy és vagyonbiztonságra veszélyhelyzetet teremthet. A sprinkler oltóberendezés tervezése során be lett tartva, és az építés során is be kell tartani a EN12845 szabványok előírásait. 9/10 oldal

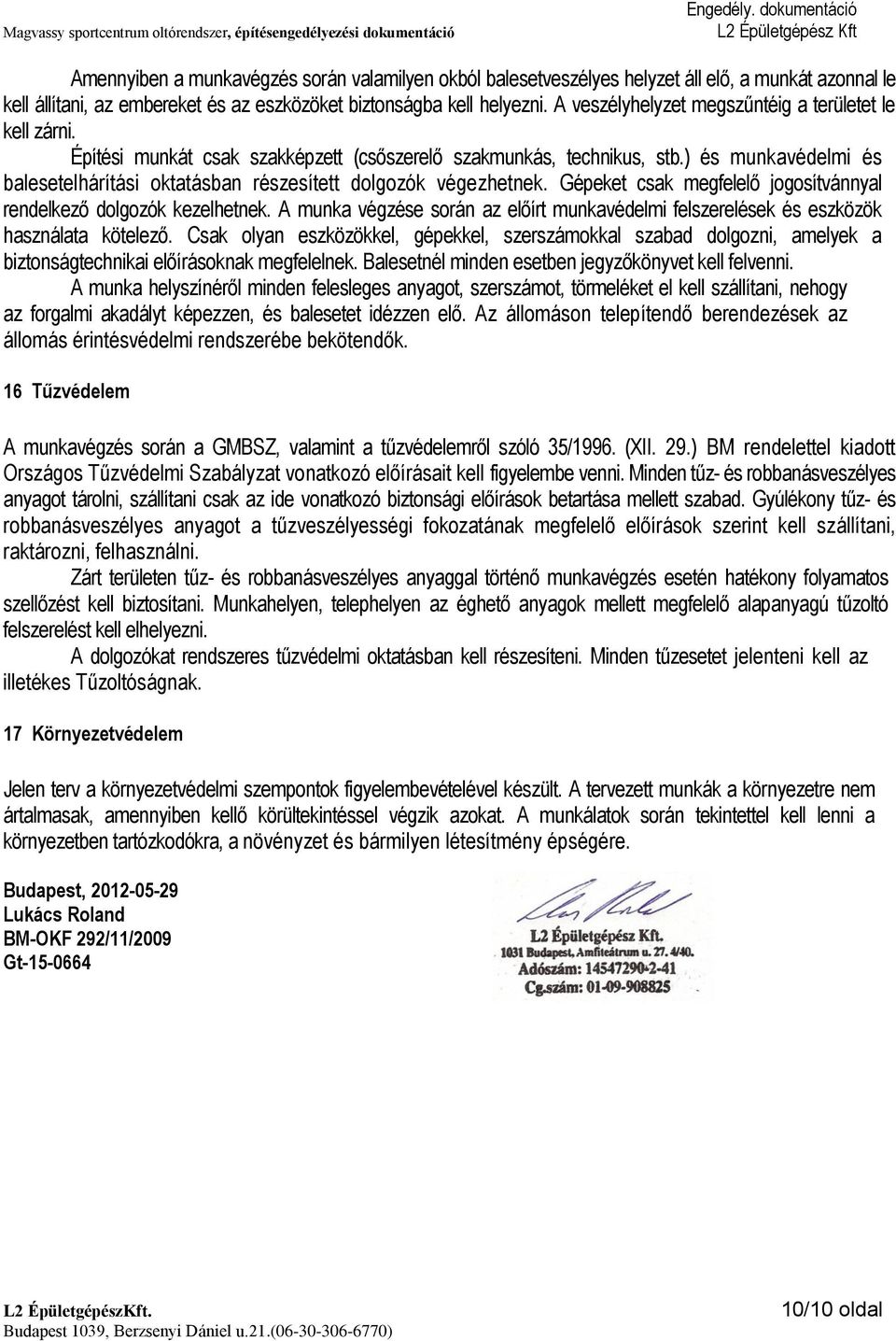

10 Amennyiben a munkavégzés során valamilyen okból balesetveszélyes helyzet áll elő, a munkát azonnal le kell állítani, az embereket és az eszközöket biztonságba kell helyezni. A veszélyhelyzet megszűntéig a területet le kell zárni. Építési munkát csak szakképzett (csőszerelő szakmunkás, technikus, stb.) és munkavédelmi és balesetelhárítási oktatásban részesített dolgozók végezhetnek. Gépeket csak megfelelő jogosítvánnyal rendelkező dolgozók kezelhetnek. A munka végzése során az előírt munkavédelmi felszerelések és eszközök használata kötelező. Csak olyan eszközökkel, gépekkel, szerszámokkal szabad dolgozni, amelyek a biztonságtechnikai előírásoknak megfelelnek. Balesetnél minden esetben jegyzőkönyvet kell felvenni. A munka helyszínéről minden felesleges anyagot, szerszámot, törmeléket el kell szállítani, nehogy az forgalmi akadályt képezzen, és balesetet idézzen elő. Az állomáson telepítendő berendezések az állomás érintésvédelmi rendszerébe bekötendők. 16 Tűzvédelem A munkavégzés során a GMBSZ, valamint a tűzvédelemről szóló 35/1996. (XII. 29.) BM rendelettel kiadott Országos Tűzvédelmi Szabályzat vonatkozó előírásait kell figyelembe venni. Minden tűz- és robbanásveszélyes anyagot tárolni, szállítani csak az ide vonatkozó biztonsági előírások betartása mellett szabad. Gyúlékony tűz- és robbanásveszélyes anyagot a tűzveszélyességi fokozatának megfelelő előírások szerint kell szállítani, raktározni, felhasználni. Zárt területen tűz- és robbanásveszélyes anyaggal történő munkavégzés esetén hatékony folyamatos szellőzést kell biztosítani. Munkahelyen, telephelyen az éghető anyagok mellett megfelelő alapanyagú tűzoltó felszerelést kell elhelyezni. A dolgozókat rendszeres tűzvédelmi oktatásban kell részesíteni. Minden tűzesetet jelenteni kell az illetékes Tűzoltóságnak. 17 Környezetvédelem Jelen terv a környezetvédelmi szempontok figyelembevételével készült. A tervezett munkák a környezetre nem ártalmasak, amennyiben kellő körültekintéssel végzik azokat. A munkálatok során tekintettel kell lenni a környezetben tartózkodókra, a növényzet és bármilyen létesítmény épségére. Budapest, Lukács Roland BM-OKF 292/11/2009 Gt /10 oldal
