NAGY ÖRÖMÜNKRE SZOLGÁL, HOGY ÚJ KATALÓGUSUNK HASÁBJAIN KÖSZÖNTHETJÜK ÖNT.

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "NAGY ÖRÖMÜNKRE SZOLGÁL, HOGY ÚJ KATALÓGUSUNK HASÁBJAIN KÖSZÖNTHETJÜK ÖNT."

Átírás

1

2 NAGY ÖRÖMÜNKRE SZOLGÁL, HOGY ÚJ KATALÓGUSUNK HASÁBJAIN KÖSZÖNTHETJÜK ÖNT. ENGEDJE MEG, HOGY PÁR SORBAN BESZÁMOLJUNK CÉGÜNK EDDIGI TEVÉKENYSÉGÉRŐL: ÜGYFÉLKÖZPONTÚ MŰKÖDÉS Cégünk 2000-ben kezdte meg a J. Pröpster termékek hazai forgalmazását és elmondható, hogy könnyű szerelési technológiájának, szerelőbarát kialakításának köszönhetően egyre ismertebb és kedveltebb lett mind a hazai, mind a nemzetközi piacokon. Sikerült a magyar szabvány sajátosságait integráló termékpalettát kialakítani, mely reményeink szerint nagy segítséget nyújt a mindennapi munkavégzés során felmerülő problémák megoldásában. SZAKMAI KÉPVISELET Partnereink igényeinek való állandó megfelelés érdekében olyan különleges szolgáltatás-csomagot alakítottunk ki, mely egyedülálló a villámvédelmi piacon. A termékek szakszerű felhasználását, a projectek problémamentes lebonyolítását segíti elő cégünk tervezői támogatása, ajánlati munkája, mely a legaktuálisabb szabványi követelmények figyelembevételével szolgálja ügyfeleinket. A szakmai és műszaki újdonságokat átadását az általunk szervezett szemináriumok/előadások szolgálják, ahol tematikus rendszerben sajátíthatják el a legújabb ismereteket az érdeklődők. TELJES VILLÁMVÉDELMI TERMÉKKÍNÁLAT A J. Pröpster cég egyik meghatározó jellemzője a magas minőségi elvárásoknak való folyamatos megfelelés. A vállalat a legmagasabb minőségi színvonalú termékek piacra vitelének elkötelezett híve, amely a gyártási folyamatok tökéletesítésétől a legkorszerűbb szerkezeti anyagok használatáig terjed. Az ágazati termékigényeket lefedni képes termékek köre rendkívül széles, azonban a többfunkciós szerelvények iránti fejlesztői elkötelezettség okán a termékszerkezet jól áttekinthető. ORSZÁGOS ÉRTÉKESÍTÉSI HÁLÓZAT Számunkra nagyon fontos a partnerkapcsolatok fejlesztése, ügyfeleinkkel a kifogástalan együttműködésre és az értékesítők szakmai színvonalának folyamatos fejlesztésére törekszünk. A szakmai továbbképzések hatása, hogy jól képzett, profi értékesítők végzik eladásainkat, ezzel segítve partnereinket az eligazodásban. Erőfeszítéseink hatására a J.Pröpster termékek az ország egész területén, kereskedő partnereink segítségével, komoly szakmai hozzáadott értékkel kerülnek piacra és szolgálják partnereink, megrendelőink igényeit.

3 VILLÁMVÉDELMI MEGOLDÁSOK MINDENKINEK TARTALOMJEGYZÉK Vezetékek villámhárítók- és földelő rendszerekhez Vezetéktartók Rúdtartók Szalagtartók Multi kapocs rendszer Ereszcsatorna kapcsok Peremkapcsok Összekötőkapcsok Feszítőzárak, szalag-földelőbilincsek, földelőcsőbilincsek Süllyesztett leválasztóhelyek Villámvédelmi felfogók Szigetelt villámvédelem Földelési rendszerek Potenciálkiegyenlítés Huzalegyengetők Villámáram- és túlfeszültség-levezetők Csatoló fojtók Túlfeszültség levezetők 3 3

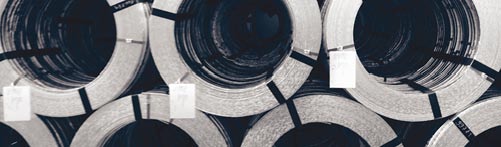

4 VEZETÉKEK, SZALAGOK, HUZALOK Vezetékek villámhárító- és földelő rendszerekhez KÖR-KERESZTMETSZETŰ HUZALOK Méret Súly/m Kiszerelés Z 350 Ø 8 mm 0,40 kg ~ 100 m ( tekercsben ) Z 350 Ø 10 mm 0,62 kg ~ 80 m ( tekercsben ) Alumínium AIMgSi 0,5 félkemény F15 Ø 8 mm 0,135 kg ~ 150 m ( méterre ) Alumínium AIMgSi 0,5 puha F 10 Ø 10 mm 0,212 kg ~ 95 m ( méterre ) félkemény F 25 Ø 8 mm 0,45 kg ~ 111 m ( méterre ) Ø 8 mm 0,40 kg ~ 100 m ( tekercsben ) Ø 10 mm 0,62 kg ~ 100 m ( tekercsben ) Rozsdamentes/saválló (V4A) acél Ø 8 mm 0,40 kg ~ 100 m ( tekercsben ) Rozsdamentes/saválló (V4A) acél Ø 10 mm 0,62 kg ~ 100 m ( tekercsben ) , PVC köpennyel Z 350 Ø 10/13 mm 0,68 kg ~ 74 m ( tekercsben ) Z 350 Ø 10 mm 0,62 kg 6 m ( szálban ) s Z 350 Ø 12 mm 0,89 kg 6 m ( szálban ) Z 350 Ø 16 mm 1,58 kg 6 m ( szálban ) FÖLDELŐSZALAGOK Z 500 Z 500 Z 500 Z 500 SODRONYOK Aldrey - 19 elemi szálból, szálanként Ø 0,6 mm Méret 30 x 3,5 mm 30 x 3,5 mm 40 x 4,0 mm 40 x 5,0 mm Súly/m 0,84 kg 0,84 kg 1,28 kg 1,60 kg Kiszerelés ~ 30 m ( tekercsben ) ~ 60 m ( tekercsben ) ~ 39 m ( tekercsben ) ~ 31 m ( tekercsben ) k , rozsdamentes (V2A) acél és rozsdamentes /saválló (V4A) acél kivitelben is! Méret 50 mm2 Ø 10 mm 50 mm2 70 mm2 95 mm2 Súly/m 0,135 kg 0,380 kg 0,438 kg 0,597 kg 0,846 kg Kiszerelés méterre méterre méterre méterre méterre Vezetéktartók További méretekben és rozsdamentes /saválló (V4A) acél kivitelben is! VEZETÉKTARTÓ LAZA SZEGGEL VEZETÉKTARTÓ - Ø 8 mm dübellel tőcsavarral és rozettával Horgany présöntvény - tűzihorganyzott acél áthidalóval VEZETÉKTARTÓ - menetes szárra helyezhető 100 mm Eltartás 20 mm Ø 8-10 mm vezeték rögzítésére Ø 8-10 mm vezeték rögzítésére , rozsdamentes (V2A) acél és rozsdamentes /saválló (V4A) acél kivitelben is! Ø 8-10 vezeték rögzítésére és rozsdamentes (V2A) acél kivitelben is! Présöntvény / tűzihorganyzott acél áthidalóval Présöntvény / tűzihorganyzott acél áthidalóval TETŐ-VEZETÉKTARTÓ - minden cseréptípushoz Belső menet M6 M8 Ø 8-10 mm vezeték rögzítésére Ø 8-10 mm vezeték rögzítésére és rozsdamentes (V2A) kivitelben is! 280 mm mm Ø 10 mm vezeték rögzítésére mm mm Ø 10 mm vezeték rögzítésére kivitelben is!

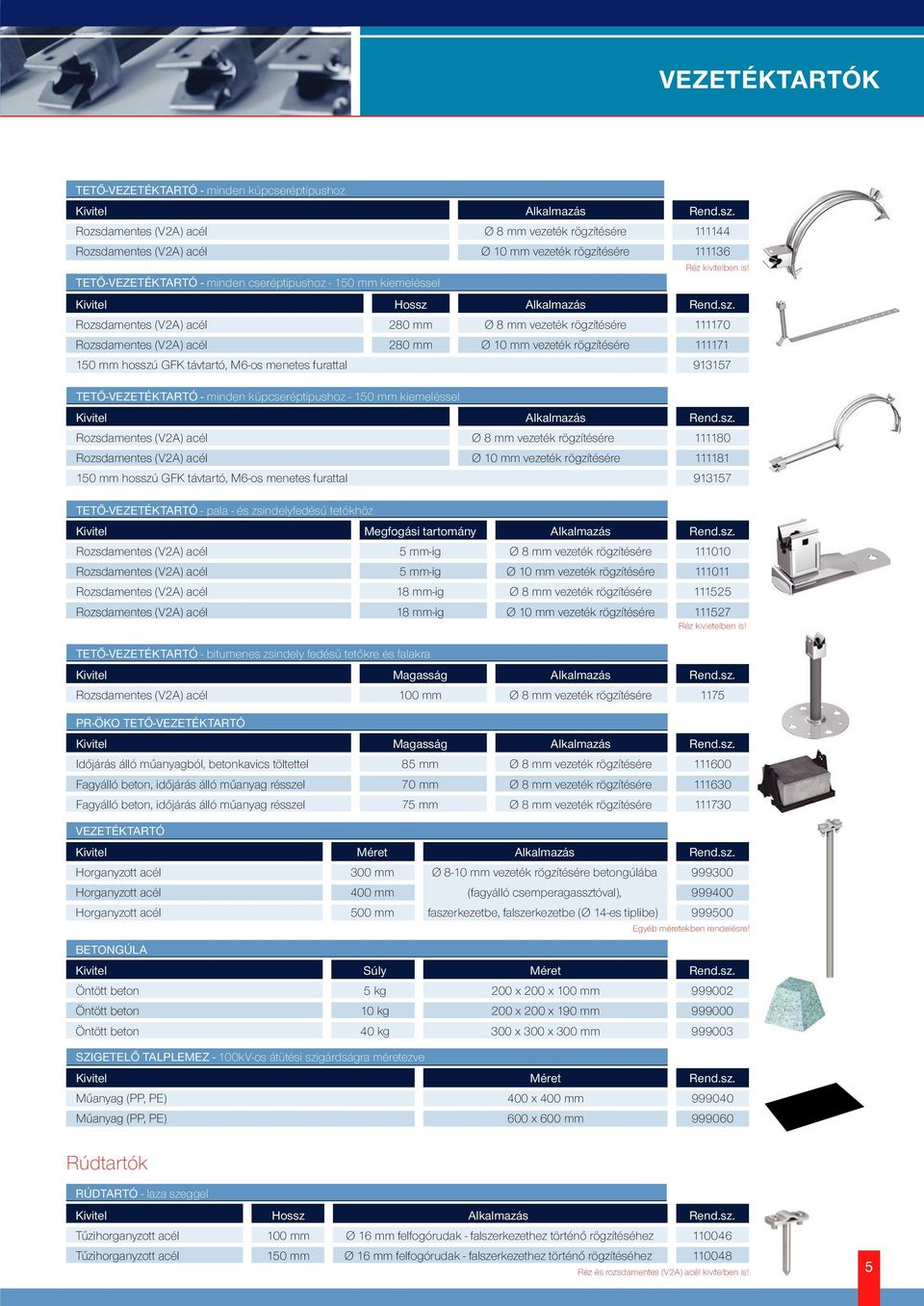

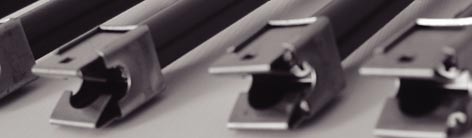

5 VEZETÉKTARTÓK TETŐ-VEZETÉKTARTÓ - minden kúpcseréptípushoz TETŐ-VEZETÉKTARTÓ - minden cseréptípushoz - kiemeléssel 280 mm 280 mm hosszú GFK távtartó, M6-os menetes furattal TETŐ-VEZETÉKTARTÓ - minden kúpcseréptípushoz - kiemeléssel hosszú GFK távtartó, M6-os menetes furattal Ø 10 mm vezeték rögzítésére Ø 10 mm vezeték rögzítésére Ø 10 mm vezeték rögzítésére kivitelben is! TETŐ-VEZETÉKTARTÓ - pala - és zsindelyfedésű tetőkhöz Megfogási tartomány 5 mm-ig 5 mm-ig 18 mm-ig 18 mm-ig TETŐ-VEZETÉKTARTÓ - bitumenes zsindely fedésű tetőkre és falakra Magasság 100 mm Ø 10 mm vezeték rögzítésére Ø 10 mm vezeték rögzítésére kivietelben is! 1175 PR-ÖKO TETŐ-VEZETÉKTARTÓ Időjárás álló műanyagból, betonkavics töltettel Fagyálló beton, időjárás álló műanyag résszel Fagyálló beton, időjárás álló műanyag résszel Magasság 85 mm 70 mm 75 mm VEZETÉKTARTÓ Horganyzott acél Horganyzott acél Horganyzott acél BETONGÚLA Öntött beton Öntött beton Öntött beton Méret 400 mm 500 mm Súly 5 kg 10 kg 40 kg Ø 8-10 mm vezeték rögzítésére betongúlába (fagyálló csemperagassztóval), faszerkezetbe, falszerkezetbe (Ø 14-es tiplibe) Egyéb méretekben rendelésre! Méret 200 x 200 x 100 mm x 200 x 190 mm x 300 x SZIGETELŐ TALPLEMEZ - 100kV-os átütési szigárdságra méretezve Műanyag (PP, PE) Műanyag (PP, PE) Méret 400 x 400 mm 600 x 600 mm Rúdtartók RÚDTARTÓ - laza szeggel 100 mm Ø 16 mm felfogórudak - falszerkezethez történő rögzítéséhez Ø 16 mm felfogórudak - falszerkezethez történő rögzítéséhez és rozsdamentes (V2A) acél kivitelben is! 5

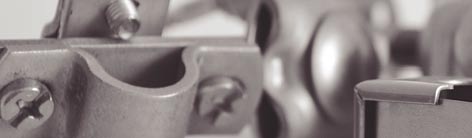

6 RÚDTARTÓK, KAPCSOK RÚDTARTÓ - Ø 8 mm dübellel tőcsavarral és rozettával Eltartás Présöntvény / tűzihorganyzott acél áthidalóval 20 mm Ø 16 mm felfogórudak - falszerkezethez történő rögzítéséhez és rozsdamentes (V2A) acél kivitelben is! RÚDTARTÓ - menetes szárra helyezhető Horgany présöntvény Acél / horganyzott M8 Horgany présöntvény Acél / horganyzott M8 Belső méret M6 M8 Ø 16 mm felfogórudak - falszerkezethez történő rögzítéséhez és rozsdamentes (V2A) acél kivitelben is! Szalagtartók SZALAGTARTÓ - Ø 8 mm dübellel és tőcsavarral SZALAGTARTÓ - menetes szárra helyezhető Présöntvény / tűzihorganyzott acél áthidalóval Présöntvény / tűzihorganyzott acél áthidalóval Multi kapocs rendszer Belső méret M6 M8 30 mm széles szalagokhoz mm széles szalagokhoz 2037 Ø 10,5-14 mm sodronyhoz és rozsdamentes (V2A) acél kivitelben is! 30 mm széles szalagokhoz mm széles szalagokhoz kivitelben is! MULTI KAPOCS - univerzális (T-, kereszt-, párhuzamos- és illesztőkapocsként) Alumínium Ø 8-10 mm vezeték összekötésére Ø 8-10 mm vezeték összekötésére Ø 8-10 mm vezeték összekötésére Ø 8-10 mm vezeték összekötésére Kettős fém alumínium / réz Ø 8-10 mm vezeték összekötésére MULTI KAPOCS Rozsdamentes / saválló (V4A) acél Ø mm vezeték összekötésére Ø mm vezeték összekötésére Ø mm vezeték összekötésére Ø mm vezeték összekötésére s MULTI-PLUS (DBP) KAPOCS Alumínium Kettős fém alumínium / réz Ø 8-10 vezeték és max. 8 mm-es lemezvastagság összekötésére Ø 8-10 vezeték és max. 8 mm-es lemezvastagság összekötésére Ø 8-10 vezeték és max. 8 mm-es lemezvastagság összekötésére Ø 8-10 vezeték és max. 8 mm-es lemezvastagság összekötésére Ø 8-10 vezeték és max. 8 mm-es lemezvastagság összekötésére MULTI KAPOCS 6 Ø 8-10 vezeték és Ø 16 mm felfogórudak csatlakoztatására Ø 8-10 vezeték és Ø 16 mm felfogórudak csatlakoztatására Ø 8-10 vezeték és Ø 16 mm felfogórudak csatlakoztatására Ø 16 mm és Ø 16 mm összekötésére s

7 KAPCSOK VARIO KAPOCS-RENDSZER Aluminium Ø 8-10 mm vezeték összekötésére 1339 Ø 8-10 mm vezeték összekötésére 1337 Ø 8-10 mm vezeték összekötésére 2016 Ø 8-10 mm és Ø 16 mm vezeték összekötésére 1341 Ø 8-10 mm és Ø 16 mm vezeték összekötésére 1344 Ø 8-10 mm és Ø 16 mm vezeték összekötésére Ø 8-10 mm és Ø 16 mm vezeték összekötésére 2006 Ø 8-10 mm vezeték és 30 mm széles szalagok összekötésére 1340 Ø 8-10 mm vezeték és 30 mm széles szalagok összekötésére 2012 Ø 8-10 mm vezeték és 30 mm széles szalagok összekötésére / 30 mm széles szalagok összekötésére / 30 mm széles szalagok összekötésére / 40 mm széles szalagok összekötésére 2044 Egyes termékek 3 részes kivitelben is! Ereszcsatorna kapcsok ERESZCSATORNA KAPOCS mm peremvastagságokra Alumínium Kettős fém alumínium illesztés / réz perem ereszcsatorna bekötéséhez Ø 8-10 mm köracéllal ereszcsatorna bekötéséhez Ø 8-10 mm köracéllal ereszcsatorna bekötéséhez Ø 8-10 mm köracéllal ereszcsatorna bekötéséhez Ø 8-10 mm köracéllal ereszcsatorna bekötéséhez Ø 8-10 mm köracéllal z ERESZCSATORNA KAPOCS - IDEAL - Ø 20 mm peremig alkalmas ereszcsatorna bekötéséhez Ø 8-10 mm köracéllal Alumínium ereszcsatorna bekötéséhez Ø 8-10 mm köracéllal ereszcsatorna bekötéséhez Ø 8-10 mm köracéllal ereszcsatorna bekötéséhez Ø 8-10 mm köracéllal Kettős fém alumínium illesztés / réz perem ereszcsatorna bekötéséhez Ø 8-10 mm köracéllal ERESZCSATORNA KAPOCS - DUO mm peremvastagságokra Alumínium ereszcsatorna bekötéséhez Ø 8-10 mm köracéllal ereszcsatorna bekötéséhez Ø 8-10 mm köracéllal ereszcsatorna bekötéséhez Ø 8-10 mm köracéllal ereszcsatorna bekötéséhez Ø 8-10 mm köracéllal Kettős fém alumínium illesztés / réz perem ereszcsatorna bekötéséhez Ø 8-10 mm köracéllal 1307z ERESZCSATORNACSŐ-BILINCS - függőleges ereszcsatorna bekötéséhez Ø 100 mm csőátmérőhöz Ø 100 mm csőátmérőhöz Összes alkatrész rozsdamentes (V2A) acél Ø mm csőátmérőhöz Összes alkatrész rozsdamentes (V2A) acél Ø 80- csőátmérőhöz kivitelben is! UNIVERZÁLIS ERESZCSATORNACSŐ-BILINCS - függőleges ereszcsatorna bekötéséhez Ø mm csőátmérőhöz Ø 80- csőátmérőhöz Alumínium, réz és rozsdamentes (V2A) acél kivitelben is! Kiegészítő termék I /alumínium Levezető rögzítése a csőbilincshez

8 PEREM- ÉS ÖSSZEKÖTŐ KAPCSOK Peremkapcsok PEREMKAPOCS Alumínium / rozsdamentes (V2A) acél Átfogási tartomány 1-5 mm 1-5 mm 1-5 mm lemezeken történő csatlakozáshoz lemezeken történő csatlakozáshoz lemezeken történő csatlakozáshoz KERESZT-PEREMKAPOCS Alumínium Átfogási tartomány 1-8 mm 1-8 mm 1-8 mm 1-8 mm lemezfedésű tetők korcolásához lemezfedésű tetők korcolásához lemezfedésű tetők korcolásához lemezfedésű tetők korcolásához CSATLAKOZÓ-KAPOCS Kettős fém alumínium / réz CSATLAKOZÓ-KAPOCS Összekötőkapcsok Átfogási tartomány 1-5 mm 1-5 mm 1-5 mm 1-5 mm Átfogási tartomány 5-18 mm mm lemezeken történő csatlakozáshoz lemezeken történő csatlakozáshoz lemezeken történő csatlakozáshoz lemezeken történő csatlakozáshoz nagykiterjedésű fémtárgyak bekötéséhez kivitelben is! 8 KETTŐS CSATLAKOZÓ - ÉS ÖSSZEKÖTŐKAPOCS VÉGDARAB - felcsavarozásra vagy felhegesztésre I KS-összekötővel I kettős csatlakozóval KS-ÖSSZEKÖTŐ - 1-szeres / alumínium KS-ÖSSZEKÖTŐ - 2-szeres / alumínium ÖSSZEKÖTŐ-KAPOCS Horgany-présöntvény Alumínium LEVÁLASZTÓKAPOCS (vizsgáló összekötő) /alumínium LEVÁLASZTÓKAPOCS (vizsgáló összekötő) Öntvény / horganyzott Ø 8-10 mm vezeték összekötésére 1280 Alumínium, réz és rozsdamentes (V2A) acél kivitelben is! Ø 6-10 mm vezeték csatlakoztatására 1383 Ø 8-10 mm vezeték csatlakoztatására 1390s Alumínium, réz és rozsdamentes (V2A) acél csatlakozással is! Ø 6-10 mm vezeték összekötésére 1360 és rozsdamentes (V2A) acél kivitelben is! Ø 6-10 mm vezeték összekötésére és rozsdamentes (V2A) acél kivitelben is! Ø 8-10 mm vezeték toldására 2100 Alumínium, réz és rozsdamentes (V2A) kivitelben is! Ø 16 mm vezeték toldására 2108 Ø 6-10 mm / Ø 6-10 mm vezeték összekötésére és kettős fém kivitelben külön kérésre! Ø 8-10 mnm vezeték összekötésére

9 POTENCIÁLKIEGYENLÍTÉS ÁTHIDALÓ HUZAL 16 mm2 szigetelt rézsodrat Alu-kábelsaruval szerelve 16 mm2 szigetelt rézsodrat Alu-kábelsaruval szerelve Alumínium 400 mm 180 mm fémburkolatok összekötéséhez ill. tágulás kiegyenlítőként Más kábeltípusok, -hosszak és -keresztmetszetek külön kérésre. TÁGULÁSKIEGYENLÍTŐ Alumínium hőmérséklet okozta hőtágulás kiegyenlítésére, körvezetőkhöz 1380 kivitelben is! Styropor-ba ágyazva Styropor-ba ágyazva Illesztés 30 x 3,5 mm 40 x 4 mm hőmérséklet okozta hőtágulás kiegyenlítésére, betonszerkezetekbe s Feszítőzárak, szalag-földelőbilincsek, földelőcsőbilincsek FESZÍTŐZÁR Ø 8-10 mm vezeték bekötéséhez max 50 mm2 vezeték bekötéséhez FESZÍTŐSZALAG 25 m 50 m tetszőleges méretű csövek - fémszerkezetek átfogására SZALAGFÖLDELŐ-BILINCS - acél - és rézcsőre Átfogási tartomány Feszítőfej - tűzihorganyzott acél 1/8" - 1 1/2" Feszítőszalag bronz / nikkelezett 1" - 4" max 16 mm2 vezeték bekötéséhez max 16 mm2 vezeték bekötéséhez SZALAGFÖLDELŐ-BILINCS - antenna-állványcsőre Átfogási tartomány 1" - 3" 1" - 6" Ø 8-10 mm vezeték bekötéséhez Ø 8-10 mm vezeték bekötéséhez kivitelben is! SZALAGFÖLDELŐ-BILINCS - acél - és rézcsőre Átfogási tartomány 3/8" - 1 1/2" 3/4" - 4" max 50 mm2 vezeték bekötéséhez max 50 mm2 vezeték bekötéséhez FÖLDELŐ-CSŐBILINCS / alumínium Zoll Max. átfogás 3/8" 17,2 mm 1/2" 21,3 mm 3/4" 26,9 mm 1" 33,7 mm 1 1/4" 42,4 mm 1 1/2" 48,5 mm 1 3/4" 54,5 mm 2" 60,3 mm 2 1/2" 76 mm 3" 88,9 mm 4" 113,3 mm Kiegészítő termék Kiszerelés csövek - csővezetékek bekötéséhez 1240 csövek - csővezetékek bekötéséhez 1241 csövek - csővezetékek bekötéséhez 1242 csövek - csővezetékek bekötéséhez 1243 csövek - csővezetékek bekötéséhez 1244 csövek - csővezetékek bekötéséhez 1245 csövek - csővezetékek bekötéséhez 1249 csövek - csővezetékek bekötéséhez 1246 csövek - csővezetékek bekötéséhez 1247 csövek - csővezetékek bekötéséhez 1248 csövek - csővezetékek bekötéséhez kivitelben is! Levezető rögzítése a csőbilincshez

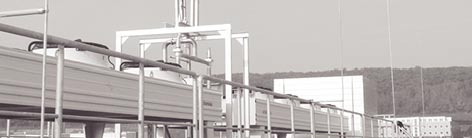

10 FELFOGÓRUDAK ÉS TARTOZÉKOK Süllyesztett leválasztóhelyek ELLENŐRZŐ AJTÓ - alapvakolati leválasztási helyekre Beép. méret, domborított 155 x 205 mm LEVÁLASZTÓ SZEKRÉNY Ütésálló műanyagból, leválasztókapoccsal és flexibilis csatlakozórésszel, nemesacél burkolattal Méret 140 x 140 x 86 mm süllyeszetett leválasztási helyekhez és rozsdamentes (V2A) acél kivitelben és más méretben is! leválasztási hely kiépítése tégla- és betonszerkezetekbe Kiegészítő termék csatlakozó sodronyok végeinek bekötéseihez 1278 CUPAL LEMEZCSÍK Alumínium / réz szalag Méret 500 x 40 x 0,8 mm Acél / alumínium és réz átmenetek korróziómentes összekötésére 1053 Villámvédelmi felfogók FELFOGÓRUDAK Ø 16 mm Ø 16 mm M16 menettel Ø 16 mm Ø 16 mm M16 menettel Ø 16 mm Ø 16 mm M16 menettel Ø 16 mm zászlóval Ø 16 mm mm 1000 mm 1000 mm 1500 mm 1500 mm 2000 mm 2000 mm 2000 mm 3000 mm s s s , rozsdamentes (V2A) acél és rozsdamentes / saválló (V4A) acél kivitelben is! Kiegészítő termék - multikapocs - Ø16 mm felfogórudak és Ø 8-10 mm vezetékek csatlakoztatásához Kiegészítő termék - tetőátvezetés - Nylon PVC - tömítőhüvellyel felfogóudak és vezetékek, tetőhéjazaton keresztül történő átvezetéséhez OPTIMÁLIS FELFOGÓRUDAK ÉS BETONLÁBAZATOK Alumínium Ø 16 mm utolsó 1 m Ø 10 mm Alumínium Ø 16 mm utolsó 1 m Ø 10 mm Alumínium Ø 16 mm utolsó 1 m Ø 10 mm Alumínium Ø 16 mm utolsó 1 m Ø 10 mm Betonlábazat 16 kg + csatlakozókapocs max. 18 -os tetődőlészszög kiegyenlítésére Alátétlemez a betonlábazat tartására és a tetőhéjazat védelmére Alumínium Ø 16 mm M16 menettel utolsó 1 m Ø 10 mm Betonlábazat 12 kg M16 csatlakozó hüvellyel Alumínium Ø 16 mm M16 menettel utolsó 1 m Ø 10 mm Betonlábazat 16 kg M16 csatlakozó hüvellyel Alumínium Ø 16 mm M16 menettel utolsó 1 m Ø 10 mm Betonlábazat 20 kg M16 csatlakozó hüvellyel Alumínium Ø 16 mm M16 menettel utolsó 1 m Ø 10 mm Betonlábazat 25 kg M16 csatlakozó hüvellyel Alátétlemez a betonlábazat tartására és a tetőhéjazat védelmére 1500 mm 2000 mm 2500 mm *) 3000 mm *) 1500 mm 2000 mm 2500 mm *) 3000 mm *) *) szigetelő traverzzel történő oldalirányú rögzítés ajánlott! FELFOGÓRUDAK KÚPCSERÉPRE Alumínium felfogórúd rozsdamentes (V2A) acél talprésszel Alumínium felfogórúd kettős rozsdamentes (V2A) acél talprésszel 1050 mm 1350 mm s2 SZABADONÁLLÓ FELFOGÓRUDAK, ÁLLVÁNYZATOK Felfogórúd Rendelési szám Rögzítő állvány rozsdamentes (V2A) acél Beton lábazat Csatlakozó rozsdamentes (V2A) acél 10 3 m-es rozsdamentes (V2A) acél, Alu felfogócsúccsal 3,5 m-es rozsdamentes (V2A) acél, Alu felfogócsúccsal 4 m-es rozsdamentes (V2A) acél, Alu felfogócsúccsal Rendelési szám 4 db db db

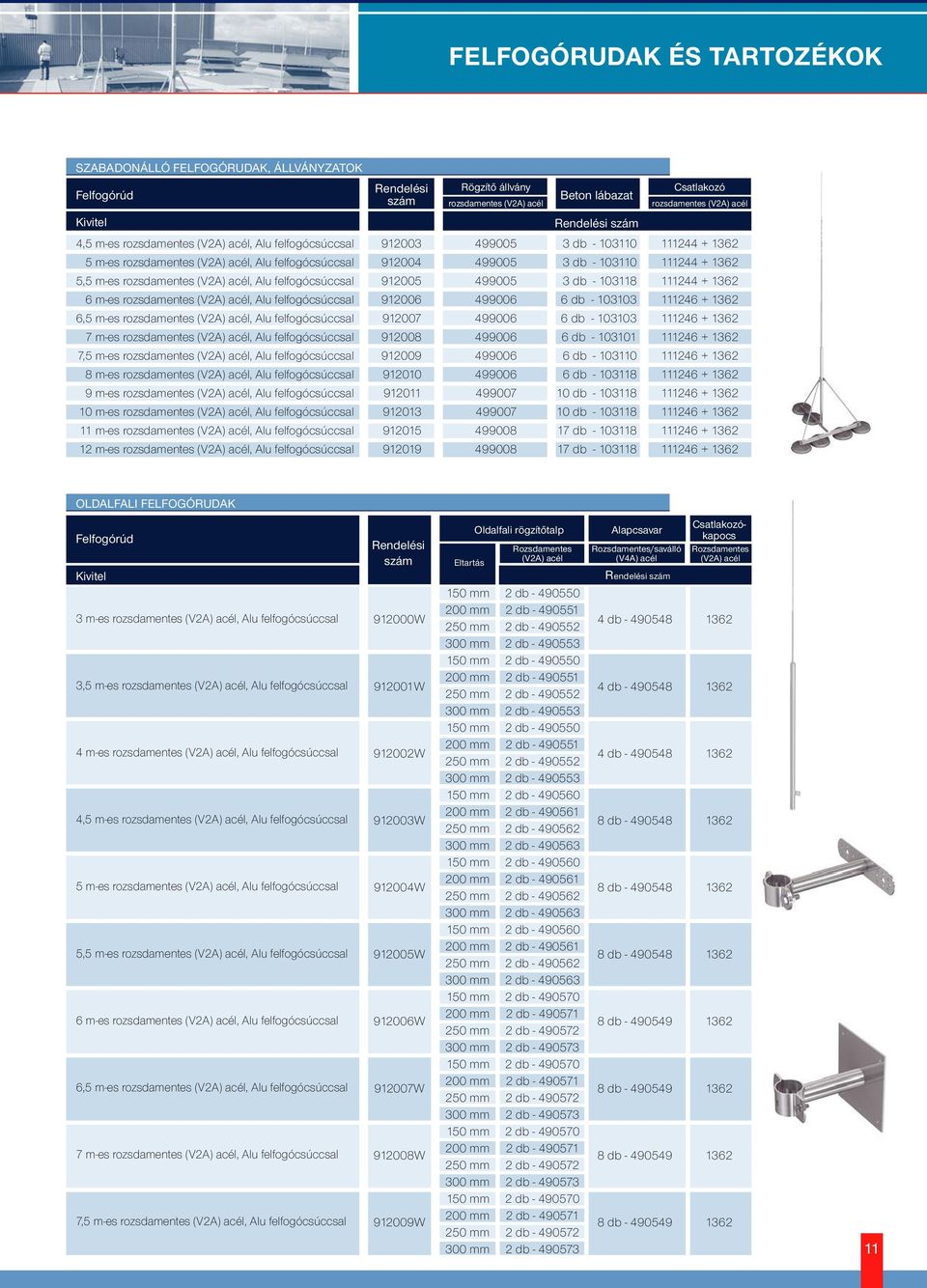

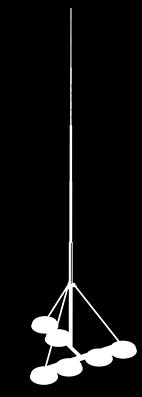

11 FELFOGÓRUDAK ÉS TARTOZÉKOK SZABADONÁLLÓ FELFOGÓRUDAK, ÁLLVÁNYZATOK Felfogórúd Rendelési szám Rögzítő állvány rozsdamentes (V2A) acél Beton lábazat Csatlakozó rozsdamentes (V2A) acél 4,5 m-es rozsdamentes (V2A) acél, Alu felfogócsúccsal 5 m-es rozsdamentes (V2A) acél, Alu felfogócsúccsal 5,5 m-es rozsdamentes (V2A) acél, Alu felfogócsúccsal 6 m-es rozsdamentes (V2A) acél, Alu felfogócsúccsal 6,5 m-es rozsdamentes (V2A) acél, Alu felfogócsúccsal 7 m-es rozsdamentes (V2A) acél, Alu felfogócsúccsal 7,5 m-es rozsdamentes (V2A) acél, Alu felfogócsúccsal 8 m-es rozsdamentes (V2A) acél, Alu felfogócsúccsal 9 m-es rozsdamentes (V2A) acél, Alu felfogócsúccsal 10 m-es rozsdamentes (V2A) acél, Alu felfogócsúccsal 11 m-es rozsdamentes (V2A) acél, Alu felfogócsúccsal 12 m-es rozsdamentes (V2A) acél, Alu felfogócsúccsal Rendelési szám 3 db db db db db db db db db db db db OLDALFALI FELFOGÓRUDAK Felfogórúd 3 m-es rozsdamentes (V2A) acél, Alu felfogócsúccsal 3,5 m-es rozsdamentes (V2A) acél, Alu felfogócsúccsal 4 m-es rozsdamentes (V2A) acél, Alu felfogócsúccsal 4,5 m-es rozsdamentes (V2A) acél, Alu felfogócsúccsal 5 m-es rozsdamentes (V2A) acél, Alu felfogócsúccsal 5,5 m-es rozsdamentes (V2A) acél, Alu felfogócsúccsal 6 m-es rozsdamentes (V2A) acél, Alu felfogócsúccsal 6,5 m-es rozsdamentes (V2A) acél, Alu felfogócsúccsal 7 m-es rozsdamentes (V2A) acél, Alu felfogócsúccsal 7,5 m-es rozsdamentes (V2A) acél, Alu felfogócsúccsal Rendelési szám W W W W W W W W W W Eltartás Oldalfali rögzítőtalp Rozsdamentes (V2A) acél 2 db db db db db db db db db db db db db db db db db db db db db db db db db db db db db db db db db db db db db db db db Alapcsavar Rozsdamentes/saválló (V4A) acél Rendelési szám 4 db db db db db db db db db db Csatlakozókapocs Rozsdamentes (V2A) acél 11

12 FELFOGÓRUDAK ÉS TARTOZÉKOK OLDALFALI FELFOGÓRUDAK Felfogórúd 8 m-es rozsdamentes (V2A) acél, Alu felfogócsúccsal 9 m-es rozsdamentes (V2A) acél, Alu felfogócsúccsal 10 m-es rozsdamentes (V2A) acél, Alu felfogócsúccsal 11 m-es rozsdamentes (V2A) acél, Alu felfogócsúccsal 12 m-es rozsdamentes (V2A) acél, Alu felfogócsúccsal Rendelési szám W W W W W Eltartás Oldalfali rögzítőtalp Rozsdamentes (V2A) acél 2 db db db db db db db db db db db db db db db db db db db db Alapcsavar Rozsdamentes/saválló (V4A) acél Rendelési szám 8 db db db db db Csatlakozókapocs Rozsdamentes (V2A) acél SZABADONÁLLÓ FELFOGÓOSZLOPOK, BLOKKALAPOZÁSSAL JP-LPH 8.0 JP-LPH 8.5 JP-LPH 9.0 JP-LPH 9.5 JP-LPH 10.5 JP-LPH 11.0 JP-LPH 11.5 JP-LPH 12.0 JP-LPH 12.5 JP-LPH 13.0 JP-LPH 13.5 JP-LPH 14.0 JP-LPH 14.5 JP-LPH 15.5 JP-LPH 16.0 JP-LPH 16.5 JP-LPH 17.0 JP-LPH 17.5 JP-LPH 18.0 JP-LPH/BFM 9.5 JP-LPH/BFM 10.5 JP-LPH/BFM 11.5 JP-LPH/BFM 14.0 JP-LPH/BFM 15.0 JP-LPH/BFM 16.0 JP-LPH/BFM 17.5 JP-LPH/BFM 18.5 JP-LPH/BFM 20.5 JP-LPH/BFM 22.0 JP-LPH/BFM 25.0 JP-LPH/BFM 28.0 mm 8,0 m 8,5 m 9,0 m 9,5 m 10,5 m 11,0 m 11,5 m 12,0 m 12,5 m 13,0 m 13,5 m 14,0 m 14,5 m 15,5 m 16,0 m 16,5 m 17,0 m 17,5 m 18,0 m 9,5 m 10,5 m 11,5 m 14,0 m 15,0 m 16,0 m 17,5 m 18,5 m 20,5 m 22,0 m 25,0 m 28,0 m Súly ~ 134 kg ~ 135 kg ~ 136 kg ~ 180 kg ~ 218 kg ~ 219 kg ~ 220 kg ~ 233 kg ~ 234 kg ~ 309 kg ~ 310 kg ~ 311 kg ~ 312 kg ~ 347 kg ~ 348 kg ~ 349 kg ~ 361 kg ~ 362 kg ~ 363 kg ~ 100 kg ~ 101 kg ~ 158 kg ~ 181 kg ~ 256 kg ~ 257 kg ~ 361 kg ~ 362 kg ~ 385 kg ~ 737 kg ~ 790 kg ~ 813 kg A felfogóoszlopot egy blokkalapozásba betonozzák be, amelyet építészeti oldalról a gyártási adataink szerint elő kell készíteni. Információkat a blokkalapozáshoz a JP-LPH/BMF és a JP-LPH/BMF-2010 adatlapjainkból kérhetnek kollégáinktól, az alábbi telefonszámon: (06 1) /3-as mellék.

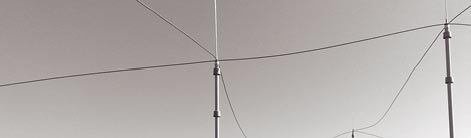

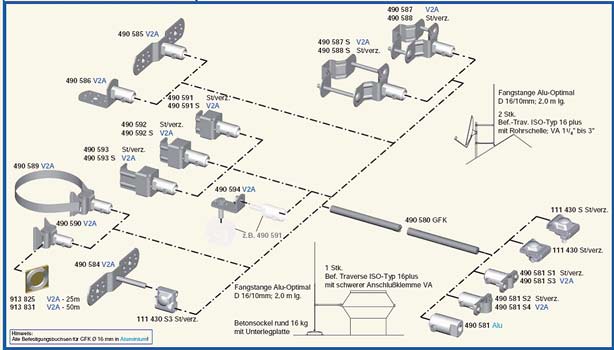

13 SZIGETELT VILLÁMVÉDELEM Szigetelt villámvédelem SZIGETELT FELFOGÓRUDAK OLDALSÓ TRAVERZEKKEL, OLDALFALI RÖGZÍTÉSSEL Felfogócsúcs 750 mm hosszú, Ø 10 mm-es alumínium Szigetelő rész 1,5 m hosszú, Ø 48 mm-es GFK Hordozó rész Ø 42,3 mm-es rozsdamentes (V2A) acélcső, egyedi méretben is Teljes magasság Oldalsó traverzek száma 3,75 m 1 4,25 m 1 4,75 m 1 5,25 m 2 5,75 m 2 6,25 m 2 Fali tartók száma Rend. sz SZIGETELT FELFOGÓRUDAK OLDALSÓ TRAVERZ NÉLKÜLI, OLDALFALI - ÉS LÁBAZATI ÁLLVÁNYBAN TÖRTÉNŐ RÖGZÍTÉSSEL Felfogócsúcs 750 mm hosszú, Ø 10 mm-es alumínium Szigetelő rész 1,5 m hosszú, Ø 48 mm-es GFK Hordozó rész Ø 42,3 mm-es rozsdamentes (V2A) acélcső Teljes magasság 3,75 m 4,25 m Kiegészítő termék Oldalsó traverzek száma - - Rögzítő állvány Fali tartók száma 2 2 Rend. sz SZIGETELT TRAVERZEK, FELFOGÓRUDAKHOZ - Ø 42,3 mm-es rozsdamentes (V2A) acélcsőhöz való csatlakozásra Traverz hossza 0,5 m Ø 8-10 mm vezetékek elszigetléséhez 0,8 m Ø 8-10 mm vezetékek elszigetléséhez 1,0 m Ø 8-10 mm vezetékek elszigetléséhez Rend. sz V V V SZIGETELT TRAVERZEK, OLDALFALI RÖGZÍTÉSSEL - Ø 32/40 GFK-ból úság Teleszkópos szigetelő traverz mm Ø 8-10 mm vezetékek vagy Ø 16mm felfogórudak elszigeteléséhez Rend. sz s Teleszkópos szigetelő traverz mm Ø 8-10 mm vezetékek vagy Ø 16mm felfogórudak elszigeteléséhez SZIGETELT TRAVERZEK, OLDALFALI RÖGZÍTÉSSEL - Ø 32 GFK-ból Szigetelő traverz úság 500 mm Ø 8-10 mm vezetékek vagy Ø 16 mm felfogórudak elszigeteléséhez Rend. sz Szigetelő traverz 800 mm Ø 8-10 mm vezetékek vagy Ø 16 mm felfogórudak elszigeteléséhez Szigetelő traverz 1000 mm Ø 8-10 mm vezetékek vagy Ø 16 mm felfogórudak elszigeteléséhez SZIGETELT TRAVERZEK, OLDALFALI RÖGZÍTÉSSEL - Ø 32/40 GFK-ból Teleszkópos szigetelő traverz úság mm Ø 8-10 mm vezetékek vagy Ø 16 mm felfogórudak elszigetelése, max. Ø 800 mm csövektől Rend. sz Teleszkópos szigetelő traverz mm Ø 8-10 mm vezetékek vagy Ø 16 mm felfogórudak elszigetelése, max. Ø 800 mm csövektől

14 SZIGETELT TÁVTARTÓK, TARTOZÉKOK SZIGETELT TRAVERZEK, FESZÍTŐSZALAGGAL TÖRTÉNŐ RÖGZÍTÉSSEL - Ø 32 GFK-ból Szigetelő traverz úság 500 mm Ø 8-10 mm vezetékek vagy Ø 16mm felfogórudak elszigetelése, max. Ø 800 mm csövektől Rend. sz Szigetelő traverz 800 mm Ø 8-10 mm vezetékek vagy Ø 16mm felfogórudak elszigetelése, max. Ø 800 mm csövektől Szigetelő traverz 1000 mm Ø 8-10 mm vezetékek vagy Ø 16mm felfogórudak elszigetelése, max. Ø 800 mm csövektől SZIGETELT TRAVERZEK, SAROKRA TÖRTÉNŐ RÖGZÍTÉSSEL - Ø 32 GFK-ból Szigetelő traverz úság 500 mm Ø 8-10 mm vezetékek vagy Ø 16mm felfogórudak elszigeteléséhez Rend. sz Szigetelő traverz 800 mm Ø 8-10 mm vezetékek vagy Ø 16mm felfogórudak elszigeteléséhez Szigetelő traverz 1000 mm Ø 8-10 mm vezetékek vagy Ø 16mm felfogórudak elszigeteléséhez PLUS + SZIGETELŐ TRAVERZ RENDSZER úság Rend. sz. GFK szigetelő rúd 3000 mm tetszőleges méretre vágva, szigetelő távtartók készítéséhez Földelési rendszerek MÉLYFÖLDELŐ - toldható kivitelben 14 Rozsdamentes / saválló (V4A) acél Rozsdamentes / saválló (V4A) acél Átmérő Ø 20 mm Ø 25 mm Ø 25 mm Ø 20 mm Ø 20 mm Ø 20 mm Ø 20 mm mm 1500 mm 1000 mm 1500 mm 1000 mm 1500 mm 1000 mm 1500 mm villámvédelmi földelés kialakításához

15 FÖLDELÉSI RENDSZEREK, TARTOZÉKOK ÜTŐCSÚCS Ø 20 mm mélyföldelőhöz Ø 25 mm mélyföldelőhöz ÜTŐFEJ Acél Acél Ø 20 mm mélyföldelő leveréséhez Ø 25 mm mélyföldelő leveréséhez MÉLYFÖLDELŐ CSATLAKOZÓ KAPOCS Ø 8-10 mm / lapos 30 mm és Ø 20 mm összekötéséhez Ø 8-10 mm / lapos 30 mm és Ø 25 mm összekötéséhez és rozsdamentes / saválló (V4A) acél kivitelben is! KERESZTFÖLDELŐ - csatlakozó zászlóval 2000 mm 2500 mm 3000 mm Kiegészítő termék / alumínium villámvédelmi földelés kialakításához Levezető rögzítése a földelőhöz MECHANIKAI VÉDŐBURKOLAT Horganyzott acél Horganyzott acél 1500 mm 2000 mm mechanikai védelem kialakításához mechanikai védelem kialakításához FÖLDELÉSI FIXPONT 190 mm földelési fixpontok kialakításához, M10 és M12 menetes csatlakozással FALÁTVEZETÉS Átfogási tartomány mm földelési csatlakozási pontok vízzáró fali átvezetéséhez CSATLAKOZÓ KAPCSOK - 4 db szorítócsavarral 2 részes 2 részes 2 részes 2 részes 2 részes 2 részes 3 részes kivitelben is! Átfogási tartomány Ø 8-10 mm / lapos 30 mm összekötéséhez 1322 Ø 8-10 mm vezetékek összekötéséhez 1329 lapos 30 / lapos 30 mm összekötéséhez 1323 lapos 40 / lapos 40 mm összekötéséhez Ø 8-10 mm / lapos 40 mm összekötéséhez mm / Ø 16 mm összekötéséhez 1324 és rozsdamentes /saválló (V4A) acél kivitelben is! KORRÓZIÓVÉDŐ SZALAG Szélesség/hosszúság Önvulkanizáló poli-izobutilén 190 mm hegesztett kötések korrózióvédelmére

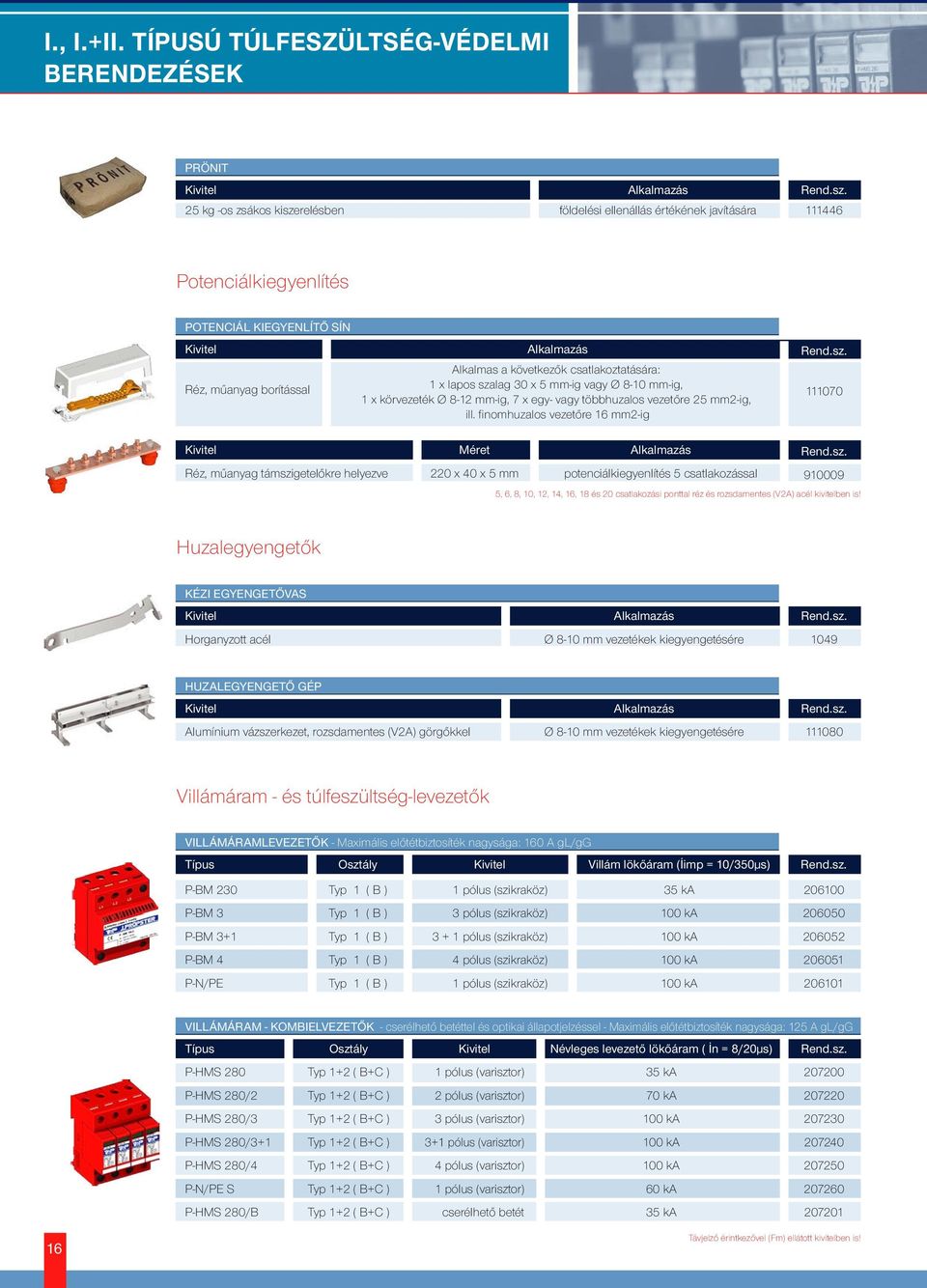

16 I., I.+II. TÍPUSÚ TÚLFESZÜLTSÉG-VÉDELMI BERENDEZÉSEK PRÖNIT 25 kg -os zsákos kiszerelésben földelési ellenállás értékének javítására Potenciálkiegyenlítés POTENCIÁL KIEGYENLÍTŐ SÍN, műanyag borítással Alkalmas a következők csatlakoztatására: 1 x lapos szalag 30 x 5 mm-ig vagy Ø 8-10 mm-ig, 1 x körvezeték Ø 8-12 mm-ig, 7 x egy- vagy többhuzalos vezetőre 25 mm2-ig, ill. finomhuzalos vezetőre 16 mm2-ig , műanyag támszigetelőkre helyezve Méret 220 x 40 x 5 mm potenciálkiegyenlítés 5 csatlakozással , 6, 8, 10, 12, 14, 16, 18 és 20 csatlakozási ponttal réz és rozsdamentes (V2A) acél kivitelben is! Huzalegyengetők KÉZI EGYENGETŐVAS Horganyzott acél Ø 8-10 mm vezetékek kiegyengetésére 1049 HUZALEGYENGETŐ GÉP Alumínium vázszerkezet, rozsdamentes (V2A) görgőkkel Ø 8-10 mm vezetékek kiegyengetésére Villámáram - és túlfeszültség-levezetők VILLÁMÁRAMLEVEZETŐK - Maximális előtétbiztosíték nagysága: 160 A gl/gg Osztály Villám lökőáram (İimp = 10/350µs) P-BM 230 Typ 1 ( B ) 1 pólus (szikraköz) 35 ka P-BM 3 Typ 1 ( B ) 3 pólus (szikraköz) 100 ka P-BM 3+1 Typ 1 ( B ) pólus (szikraköz) 100 ka P-BM 4 Typ 1 ( B ) 4 pólus (szikraköz) 100 ka P-N/PE Typ 1 ( B ) 1 pólus (szikraköz) 100 ka VILLÁMÁRAM - KOMBIELVEZETŐK - cserélhető betéttel és optikai állapotjelzéssel - Maximális előtétbiztosíték nagysága: 125 A gl/gg P-HMS 280 P-HMS 280/2 P-HMS 280/3 P-HMS 280/3+1 P-HMS 280/4 P-N/PE S P-HMS 280/B Osztály Typ 1+2 ( B+C ) Typ 1+2 ( B+C ) Typ 1+2 ( B+C ) Typ 1+2 ( B+C ) Typ 1+2 ( B+C ) Typ 1+2 ( B+C ) Typ 1+2 ( B+C ) 2 pólus (varisztor) 3 pólus (varisztor) 3+ 4 pólus (varisztor) cserélhető betét Névleges levezető lökőáram ( İn = 8/20µs) 35 ka 70 ka 100 ka 100 ka 100 ka 60 ka 35 ka Távjelző érintkezővel (Fm) ellátott kivitelben is!

17 II. TÍPUSÚ TÚLFESZÜLTSÉG-VÉDELMI BERENDEZÉSEK TÚLFESZÜLTSÉG-LEVEZETŐK - cserélhető betéttel és optikai állapotjelzéssel - Maximális előtétbiztosíték nagysága: 125 A gl/gg P-VMS 75 P-VMS 150 P-VMS 280 P-VMS 300 P-VMS 360 P-VMS 440 P-VMS 500 P-VMS 600 P-VMS 280/1+1 P-VMS 280/2 P-VMS 280/3 P-VMS 280/3+1 P-VMS 280/4 P-N/PE S P-VMS 280/C Osztály 1+ 2 pólus (varisztor) 3 pólus (varisztor) 3+ 4 pólus (varisztor) cserélhető betét Névleges levezető lökőáram ( İn = 8/20µs) 15 ka 20 ka 20 ka 20 ka 20 ka 20 ka 20 ka 20 ka 30 ka 40 ka 60 ka 30 ka 80 ka 30 ka 20 ka Távjelző érintkezővel (Fm) ellátott kivitelben is! TÚLFESZÜLTSÉG-LEVEZETŐK - távjelző érintkezőel (Fm) és LED-es állatotjelzéssel - Maximális előtétbiztosíték nagysága: 16 A gl/gg Osztály Névleges levezető lökőáram ( İn = 8/20µs) P-DA 24 2 ka P-DA 48 2 ka P-DA 60 5 ka P-DA ka P-DA ka Csatoló fojtók Névleges áram P-ED 16 B és C fokozatok között < 10 m vezetékhosszúság esetén, C és D fokozatok között < 5 m vezetékhosszúság esetén 16 A P-ED 25 B és C fokozatok között < 10 m vezetékhosszúság esetén, C és D fokozatok között < 5 m vezetékhosszúság esetén 25 A P-ED 35 B és C fokozatok között < 10 m vezetékhosszúság esetén 35 A P-ED 63 B és C fokozatok között < 10 m vezetékhosszúság esetén 63 A Túlfeszültség levezetők HÁLÓZAT CSATLAKOZÓALJZAT-SÁV - optikai állapotjelzéssel Maximális előtétbiztosíték nagysága: 16 A gl/gg Osztály Névleges levezető lökőáram (İn = 8/20µs) P-DA 6 6-os túlfeszültség-védő csatlakozóaljzat-sáv 6,5 ka P-DA 6 NF P-DA 6 NF IS 6-os túlfeszültség-védő csatlakozóaljzat-sáv hálózati szűrővel 6-os túlfeszültség-védő csatlakozóaljzat-sáv hálózati szűrővel és ISDN-védelemmel 6,5 ka 6,5 ka

18 III. TÍPUSÚ TÚLFESZÜLTSÉG-VÉDELMI BERENDEZÉSEK SZERELVÉNYDOBOZBA ÉPÍTHETŐ - akusztikai visszajelzéssel Maximális előtétbiztosíték nagysága: 16 A gl/gg Osztály Névleges levezető lökőáram (İn = 8/20µs) P-DA 10 UP túlfeszültség-levezető szerelvénydobozba 5 ka KOMMUNIKÁCIÓ ÉS HÁLÓZATVÉDELEM Osztály Névleges levezető lökőáram (İn = 8/20µs) P-K/AN analóg telefonvonal védelmére, szerelvénydobozba 5 ka P-K/ISDN ISDN telefonvonal védelmére, szerelvénydobozba 2,5 ka P-K/Z-ISDN Struktúrált hálózatok védelmére 5 ka P-K/Z-CAT 5 CAT 5 kábellel kiépített struktúrált hálózatok védelmére 5 ka P-K/Z-CAT 6 CAT 6 kábellel kiépített struktúrált hálózatok védelmére 5 ka KOAXIÁLIS JELVEZETÉS VÉDELMEI Osztály Névleges levezető lökőáram (İn = 8/20µs) P-K/Z-TV koaxiális jelvezetés durvavédelmére, DIN csatlakozással 10 ka P-KF/Z-TV koaxiális jelvezetés finomvédelmére, DIN csatlakozással 1,5 ka P-K/Z-SAT koaxiális jelvezetés durvavédelmére, F csatlakozással 10 ka P-KF/Z-SAT koaxiális jelvezetés finomvédelmére, F csatlakozással 1,5 ka P-K/Z-BNC koaxiális jelvezetés durvavédelmére, BNC csatlakozással 10 ka P-KF/Z-BNC koaxiális jelvezetés finomvédelmére, BNC csatlakozással 1,5 ka SZIKRAKÖZÖK Megszólalási váltófeszültség (50 Hz-en) Védő-szikraköz csővezetékek, fémszerkezetek csatlakozásainál kb. 10 kv Védő-szikraköz csővezetékek, fémszerkezetek csatlakozásainál kb. 2,5 kv Leválasztó - szikraköz csővezetékek, fémszerkezetek csatlakozásainál kb. 2,5 kv Rex Elektro Kft. - J.Pröpster képviselet Telefon/Fax: (+36 1) Telefon/Fax: (+36 1) Telefon/Fax: (+36 1) Információ: (+36 30) Web: Fentartjuk a formai és műszaki változtatás jogát a méreteknél, súlyoknál és szerkezeti anyagoknál. Az ábrák illusztrációk. A katalógus utánnyomása, kivonatos módon is csak az írásos engedélyünkkel történhet. A katalógusban előforduló tördelési és nyomdai hibákért felelőséget nem vállalunk! Rex Elektro Kft

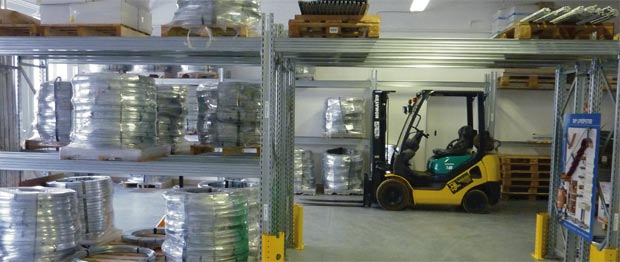

19 LOGISZTIKA - RAKTÁRKÉSZLET A mai rohanó világban a szállítási készség meghatározó fontosságú lett, melyet korszerű szállítás/logisztikai eszközök segítségével igyekszünk megoldani. Partnereink igényeinek kielégítése érdekében a készletezési, raktározási feltételek optimális kialakításával a szállítási határidők átfutási idejének jelentős csökkenését sikerült elérnünk. Erőfeszítéseink eredményeként bízunk benne, hogy Magyarországon egyedülálló raktárkészlet és logisztikai csomag áll Ügyfeleink rendelkezésére! KREDITPONTOS OKTATÁSI RENDSZER Az MSZ-EN szabvány gördülékenyebb bevezetésének érdekében cégünk telephelyén díjmentes tanfolyamokat szervezünk, melyeken a szakembereknek (értékesítők, végfelhasználók) nyújtunk segítséget, képzést az új ismeretek rövid időn belül történő befogadásához, egységes értelmezéséhez, feldolgozásához. Másik oktatásunk a Magyar Mérnöki Kamara által 13/2011/0087-es törzsszámon nyilvántartott, kreditpontos ingyenes szakmai előadásunk, melynek címe: Villámés túlfeszültség-védelem a gyakorlatban. Cégünk folyamatosan részt vesz ipari és elektrotechnikai kiállításokon, szakvásárokon, vevőtalálkozókon, hogy minél szélesebb körben ismertesse meg a villamos szakemberekkel a J. Pröpster cég által gyártott világszínvonalú villámvédelmi megoldásokat. RÉSZVÉTEL SZAKMAI RENDEZVÉNYEKEN REFERENCIÁINK: EON ERŐMŰ, GÖNYÜ AUFWIND SCHMACK - BIOGÁZ ÜZEM, SZARVAS EGIS GYÓGYSZERGYÁR, BUDAPEST ALDI LOGISZTIKAI KÖZPONT, BUDAPEST CSEPELI SZENNYVÍZTISZTÍTÓ, BUDAPEST G3 GÁZFOGADÓ, SZÁZHALOMBATTA ALDI - HOFER Logisztikai Központ - Biatorbágy, AUDI - Győr, MERCEDES - Kecskemét, G3 GÁZFOGADÓ - Százhalombatta Erőmű, EON ERŐMŰ - Gönyű, EGIS NYRT. - Budapest, HANKOOK - Dunaújváros, HAMBURGER HUNGÁRIA - Dunaújváros, NOSTRA CEMENTGYÁR - Kerekegyháza, KÖKI TERMINÁL - Budapest, BUDAPESTI KÖZPONTI SZENNYVÍZTISZTÍTÓ - Csepel, KBC DATA CENTER - Törökbálint, Baracska, TESCO - Áruházak, LIDL - Áruházak stb.

20

TELJES TERMÉKKATALÓGUS 2015 / 16

TELJES TERMÉKKATALÓGUS 2015 / 16 TELJES TERMÉKKATALÓGUS 2015 / 16 Rex Elektro Kft. - J. Pröpster képviselet TÖBBCÉLÚ SZERELVÉNYEK A siker tényezői a modern villámhárító szerelésben, mivel egyszerűbb tervezést, csökkentett szerelési időt,
